Roth Music Cocoon MC4 User manual

1
ENGLISH

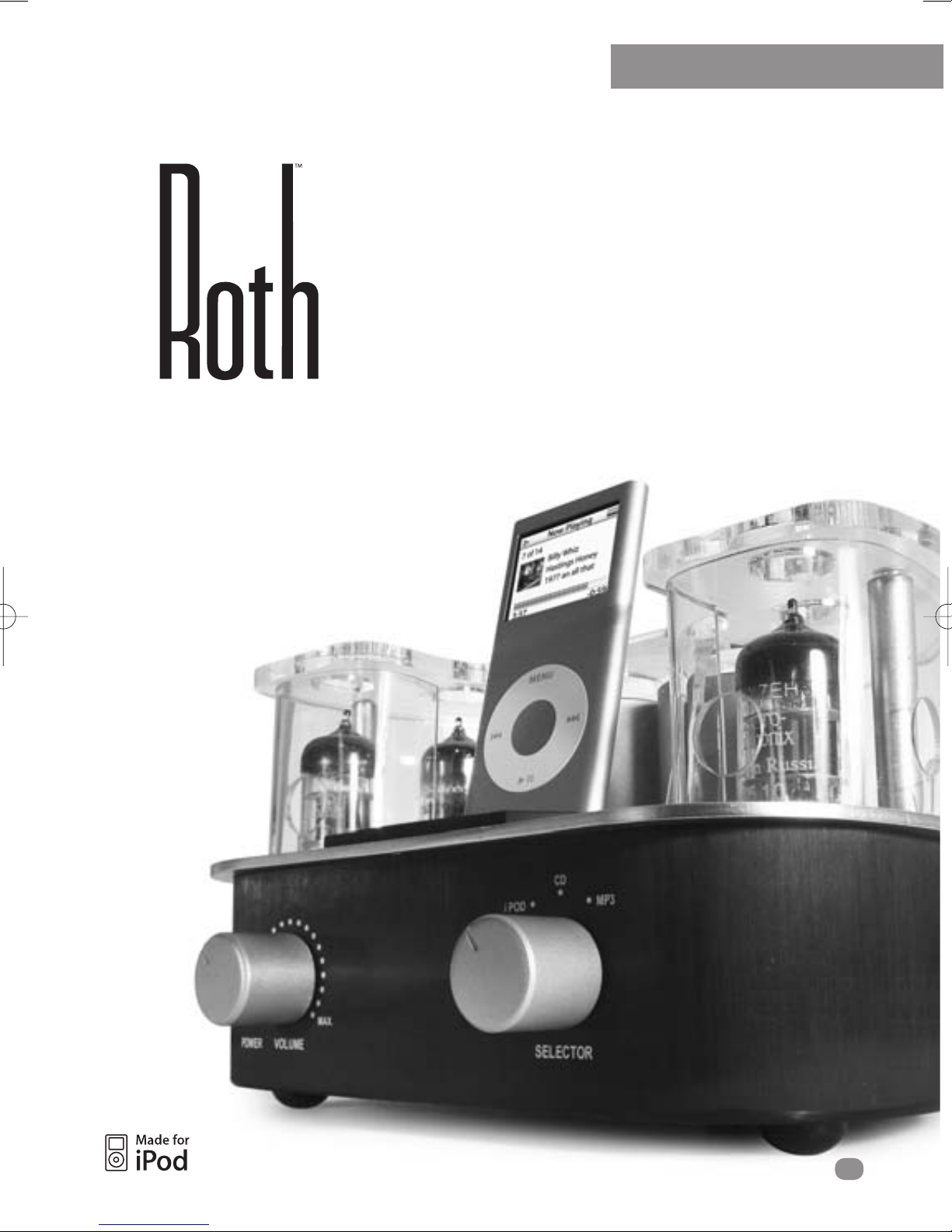

Music Cocoon MC4
“Music is the silence between the notes.”
Claude Debussy
MC4 Manual UK 24-4-07 4/24/07 4:05 PM Page 1

• An amplifier
• A Power Supply
• Three power cords
• Two speaker wires
• An 3.5 mm stereo cable
• A remote control
• Two additional iPod docks
• White gloves
• User guide
• A warranty card
Kit Contents
2Music Cocoon MC4
Congratulations on your choice of the Roth Music Cocoon MC4
The team at Roth has utilised a wealth of experience of product development
in the professional audio industry to bring you the MC4 Music Cocoon.
The Roth engineers are at the forefront of designs that bridge the gap
between High Fidelity and the emerging audio formats.
To obtain the best performance from this product please read this owners
manual thoroughly and use your Roth Music Cocoon only in accordance
with its instructions.
James A. Roth
England, January 2007
Dedicated to the memory of:
James Brown. May 3rd, 1933 - December 25th, 2006
Miles Davis. May 26th, 1926 - September 28th, 1991
“I'm always
thinking about
creating. My
future starts
when I wake up
every morning . .
. Every day I find
something
creative to do
with my life.”
- Miles Davis
MC4 Manual UK 24-4-07 4/24/07 4:05 PM Page 2

3
ENGLISH
• Hi-Resolution pure tube sound
• 4 pre-amp tube
• Supports different musical sources: i-Pod, CD and MP3
• Volume Control
• iPod Charging
• Overheating protection (85¢J)
• Speaker short circuit protection
• Speaker protection when turning on
• Fuse protection in the adapter
Features
MC4 Manual UK 24-4-07 4/24/07 4:05 PM Page 3

• Read instructions – All safety and operating instructions should be read
thoroughly before attempting to operate the Roth MC4
• Retain Instructions in a safe place for future reference
• Follow all instructions detailed in this manual
• Observe all safety warnings given in this manual
• This unit should NOT be situated in close proximity to water. Avoid placement
near bathtubs, sinks, washing machines, swimming pool, sauna etc.
• Avoid exposure to direct sunlight or to extremes of temperature or humidity,
• Do not place near direct heat sources such as radiators, stoves, gas fires, naked
flames or candles
• Ensure that the unit is placed on a clean, dry and flat surface before operation
• Do not drop unit, apply excessive force to the controls or place heavy objects on
top of the unit
• Do not allow excessive levels of dust to gather on the MC4
• To clean, use a soft dry cloth. If necessary, use a damp cloth without any solvents.
• Ensure that the area in which the unit is situated has adequate ventilation. Do
not place the MC4 in a position where its ventilation may become obstructed.
Avoid placement on beds, sofas, rugs, enclosed bookcases / cabinets and any
other area which may cause interference to the ventilation of the product thus
causing it to overheat
• Ensure that the unit is connected to the correct power supply as indicated on
the unit. Unplug the MC4 when not in use for a long period. Always make sure
power cables are placed safely and are not obstructing a walkway
• This product can get hot. Do not touch the tubes and keep away from babies
and children
• To avoid risk of electric shock, do not attempt to remover the cover or the back
of unit – there are no user serviceable parts
• When this product is moved from a cool to a warm place, condensation may
occur on the surface of the vacuum tube. In this instance, please allow 1 hour
before attempting to operate the unit.This will avoid leakage or blow-out of the
vacuum tube due to sudden heat
• The MC4 should be serviced by an authorised service engineer in the event of
any of the following circumstances
• The power supply or cord sustains damage
• The unit is struck by a falling object
• The unit is exposed to rain or moisture.
• The unit does not seem to operate normally or exhibits a sudden
change in performance
• The unit has been dropped
• Any unauthorised changes or modifications to this equipment would render the
manufacturer’s warranty null and void
Safety Instructions
4Music Cocoon MC4
“The music
business is a
cruel and
shallow money
trench, a long
plastic hallway
where thieves
and pimps run
free, and good
men die like
dogs.There's also
a negative side.”
Hunter
S.Thompson
WARNING
High voltage
inside unit.
Do not open
this unit.
This unit is
requires a special
power supply
adaptor:
ETU-751PS-01
and must not be
connected
directly to AC
mains power.
MC4 Manual UK 24-4-07 4/24/07 4:05 PM Page 4

5
ENGLISH
1Power/Volume switch
2iPod/CD/MP3 input source selector
3iPod dock on top of the unit
Front Panel
Press and hold 3 seconds to
turn on. Press again and
hold 2 second to turn off
Select iPod, CD or MP3
Mute
iPod menu
Up
Down
Play or Pause
Repeat
Volume up
Volume down
Next track
Previous track
Enter
Remote Control
Back Panel
145 6
1SPEAKER OUT, Right channel
2CD source input
3S-VIDEO output
4DC POWER IN
5MP3 input
6SPEAKER OUT, Left channel
3
2
1
3
2
MC4 Manual UK 24-4-07 4/24/07 4:05 PM Page 5

1 Audio Sources
Connect one of the audio source as below:
A. iPod : Put your iPod into the dock.
B. CD Player: Connect your CD/DVD player to the CD
input holes with RCA jack wires.
C. MP3 Player: Connect your MP3 player to the MP3
input holes with 3.5mm jack stereo wires.
Getting Started
6Music Cocoon MC4
T
a
t
o
“Our sweetest
songs are those
that tell of
saddest
thought.”
Percy
Bysshe Shelley
MC4 Manual UK 24-4-07 4/24/07 4:05 PM Page 6

7
ENGLISH

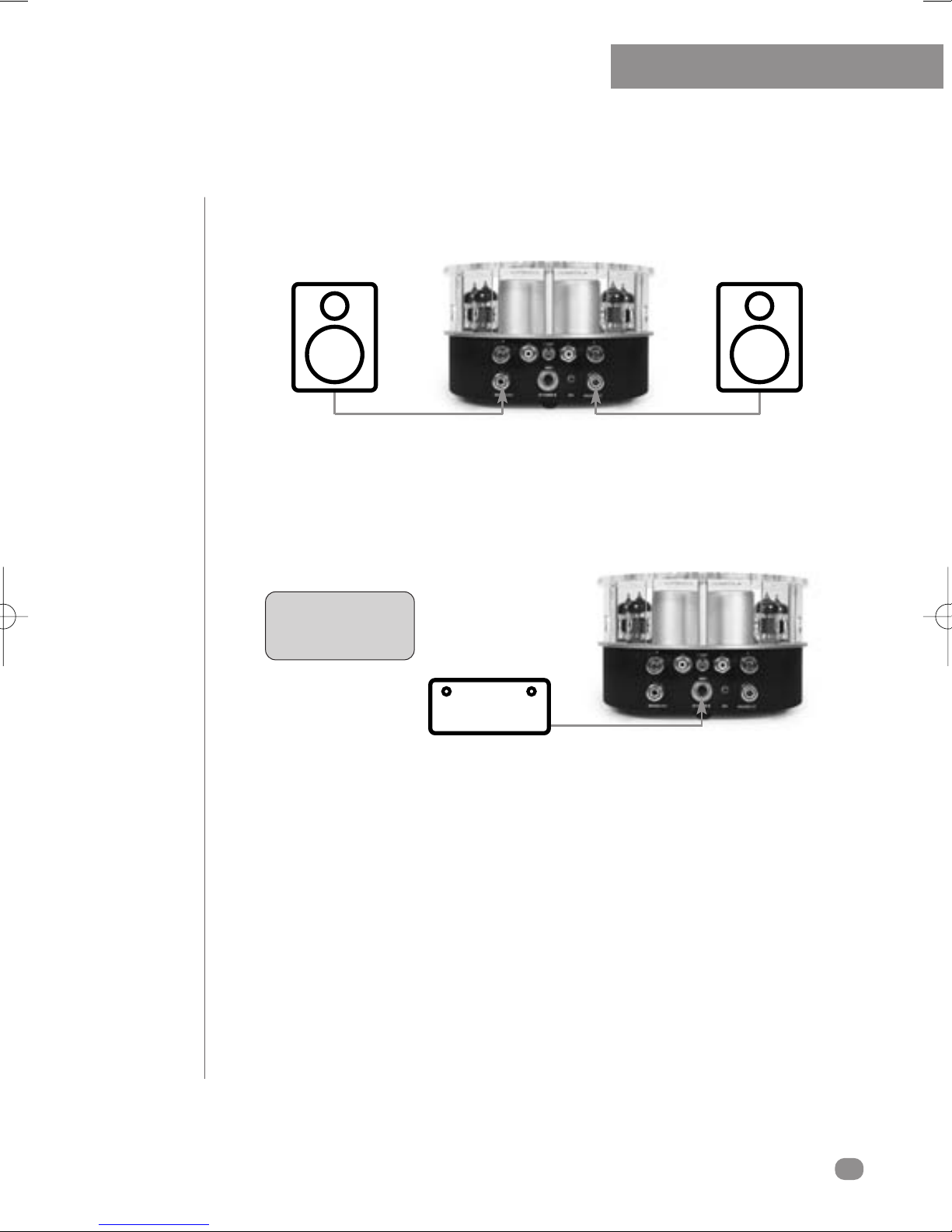

2 Speakers
Connect the amplifier to the speakers with enclosed audio source wires
and make sure the L and R connection are correct. Select your speakers
with impedance greater than 8 ohm, otherwise you may damage the
amplifier system
3 Power
Insert the power cord into the rear panel of the amplifier. Select the
voltage on the adapter to your local voltage 110V or 230V. Connect the
power cord to the adapter and plug the other end into an AC wall jack
4If your iPod has video out, you can use S-video wire (not included) to
connect the amplifier to your TV or monitor. Then, you can enjoy watching
video files on TV or monitor
5Turn on the switch on the adapter
6Press and hold 3 seconds on the volume switch of the amplifier or on the
power button on the remote control to turn on the power.The red power
protection indicator lights up.Then it will flash about 15 seconds. In the
mean time, the tubes light up gradually. Once the indicator stops flashing,
the green LED will light up both on the volume and source selector.Then,
the tube system is ready to operate
Getting Started
WARNING:
Please note that wrong voltage
selection will damage your
amplifier system.
Note:
To protect power
and speakers, the
volume will go
to the minimum
level position
once you turn off
the amplifier.
MC4 Manual UK 24-4-07 4/24/07 4:05 PM Page 7

Power Output: 13W x 2
Frequency response: 20Hz~ 30KHz
T.H.D: < 0.5%
S/N ratio: > 90dB
Input impedance: 100Kohm
Output impedance: 8ohm
AC Input: 110V/230VAC Selectable, 50Hz/60Hz
Power Consumption: 50 V/A
Tube Type: 12AX7 x 2, 12AU7 x 2 MOS FET
Input Selectors: iPod, CD, MP3
Dimension: 187 (L) x 174 (W) x 108 (T) mm
Weight: 1.8 Kg (Amplifier only)
Specifications
Please contact your local authorised dealer or reseller
Apple,the Apple logo and iPod are trademarks of Apple
Computer Inc,registered in the U.S. and other countries
Service
8Music Cocoon MC4
“If I were not a
physicist, I would
probably be a
musician. I often
think in music.
I live my
daydreams in
music. I see my
life in terms of
music.”
Albert Einstein
MC4 Manual UK 24-4-07 4/24/07 4:05 PM Page 8

1
DEUTSCH
Music Cocoon MC4
“Musik ist die Stille zwischen den Noten.”
Claude Debussy
MC4 Manual DE 23-04-07 4/24/07 4:09 PM Page 1

• Ein Verstärker
• Ein Adapter
• Drei Stromkabel
• Zwei Lautsprecherkabel
• Ein 3,5 mm Stereokabel
• Eine Fernbedienung
• Zwei zusätzliche iPod-Docks
• Weiße Handschuhe
• Bedienungsanleitung
• Eine Garantiekarte
Lieferumfang
2Music Cocoon MC4
Herzlichen Glückwunsch zu Ihrer Wahl des Roth Music Cocoon MC4!
Das Team von Roth hat seine ganze Erfahrung bei der Entwicklung
professioneller Audiogeräte aufgewendet und präsentiert Ihnen jetzt das MC4.
Die Ingenieure von Roth entwerfen die besten Designs und schlagen damit eine
Brücke zwischen herkömmlicher HiFi-Ausrüstung und den neuesten
Audioformaten.
Damit Sie in den Genuss der optimalen Leistung dieses Produkts kommen, lesen
Sie dieses Benutzerhandbuch bitte sorgfältig durch und verwenden Sie Ihren
Roth Music Cocoon nur laut Bedienungsanleitung.
James A. Roth
England, Januar 2007
Im Gedenken an:
James Brown.3. Mai 1933 - 25. Dezember 2006
Miles Davis. 26. Mai 1926 - 28. September 1991
“Ich denke
immer kreativ.
Meine Zukunft
beginnt, wenn
ich morgens
aufwache. Und
jeden Tag finde
ich etwas
Kreatives mit
meinem Leben
anzufangen.”
- Miles Davis
MC4 Manual DE 23-04-07 4/24/07 4:09 PM Page 2

3
DEUTSCH
• Reiner Hi-Resolution Röhrensound
• 2 Vorverstärkerröhren
• Unterstützt verschiedene Musikquellen:iPod, CD und MP3
• Lautstärkeregler
• iPod aufladen
• Überhitzungsschutz (85¢J)
• Kurzschlussschutz für Lautsprecher
• Lautsprecherschutz beim Einschalten
• Sicherungsschutz im Adapter
Features
MC4 Manual DE 23-04-07 4/24/07 4:09 PM Page 3

• Bedienungsanleitung lesen - Vor der Inbetriebnahme des Roth MC4 alle Sicherheits- und
Betriebshinweise sorgfältig durchlesen.
• Bedienungsanleitung zur späteren Bezugnahme sicher aufbewahren.
• Alle in diesem Handbuch aufgeführten Hinweise befolgen.
• Alle in diesem Handbuch aufgeführten Sicherheitshinweise beachten.
• Dieses Gerät NICHT in der Nähe von Wasser aufstellen, d. h. Badewannen,Waschbecken,
Waschmaschinen, Swimmingpools, Sauna usw.
• Nicht direkter Sonneneinstrahlung oder extremen Temperatur- oder
Luftfeuchtigkeitsschwankungen aussetzen.
• Nicht unmittelbar neben direkten Wärmequellen wie Heizkörpern, Herden, Gasöfen, offenem
Feuer oder Kerzen aufstellen.
• Sicherstellen, dass das Gerät vor der Inbetriebnahme auf einem sauberen, trockenen und
flachen Untergrund steht.
• Gerät nicht fallen lassen, die Regler nicht unnötig stark betätigen oder schwere Gegenstände
auf das Gerät stellen.
• Das MC4 nicht übermäßig stark verstauben lassen.
• Mit einem weichen, trockenen Tuch reinigen; falls nötig ein feuchtes Tuch, jedoch keine
Lösungsmittel verwenden.
• Sicherstellen, dass das Gerät an einem ausreichend belüfteten Platz aufgestellt wird. Die
Belüftung des MC4 nicht blockieren.
• Nicht auf Betten, Sofas, Teppichen, in geschlossenen Bücherregalen / Schränken oder an einem
anderen Platz aufstellen, wo die Belüftung des Geräts gestört wird und es dadurch zu Über-
hitzung kommen könnte.
•
Sicherstellen, dass das Gerät an der korrekten Stromquelle (wie auf dem Gerät angegeben)
angeschlossen wird. Das MC4 ausstecken, wenn es längere Zeit nicht benutzt wird. Immer sicher-
stellen, dass die Stromkabel sicher verlegt sind und keine Stolperfalle darstellen.
• Dieses Gerät kann heiß werden. Die Röhren nicht berühren und von Säuglingen und Kindern
fernhalten.
• Um Stromschläge zu vermeiden, dürfen die vordere und hintere Abdeckung des Geräts nicht
abgenommen werden - dahinter verbergen sich keine vom Benutzer austauschbaren Teile.
• Wenn das Gerät von einem kühlen an einen warmen Platz gebracht wird, kann sich auf der
Oberfläche der Vakuumröhre Kondensation bilden. In diesem Fall bitte eine Stunde warten,
bevor das Gerät in Betrieb genommen wird, um ein Auslaufen oder Explodieren der
Vakuumröhre aufgrund plötzlicher Erwärmung zu verhindern.
• Das MC4 sollte in den folgenden Fällen von einem autorisierten Servicetechniker inspiziert werden:
• Stromversorgung oder Kabel wurden beschädigt.
• Ein Gegenstand ist auf das Gerät gefallen.
• Das Gerät war Regen oder Feuchtigkeit ausgesetzt.
• Das Gerät scheint nicht normal zu funktionieren oder weist plötzliche
Leistungsänderungen auf.
• Das Gerät wurde fallen gelassen.
• Bei nicht autorisierten Veränderungen oder Modifizierungen dieses Geräts erlischt die
Herstellergarantie.
Sicherheitshinweise
4Music Cocoon MC4
“Das
Musikbusiness
ist ein
grausamer,
seichter
Schützengraben,
in dem das Geld
regiert, ein
langer
Kunststoffkorrid
or, wo Diebe und
Zuhälter ihr
Unwesen treiben
und gute
Menschen vor
die Hunde
gehen. Und eine
schlechte Seite
hat es auch.”
Hunter
S.Thompson
WARNING
High voltage
inside unit.
Do not open
this unit.
This unit is
requires a special
power supply
adaptor:
ETU-751PS-01
and must not be
connected
directly to AC
mains power.
MC4 Manual DE 23-04-07 4/24/07 4:09 PM Page 4

5
DEUTSCH
1Netzschalter / Lautstärkeregler
2Wahlschalter für Inputquelle:
iPod/CD/MP3
3iPod-Dock oben auf dem Gerät
Vorderseite
Zum Einschalten drücken
und 3 Sek. gedrückt halten.
Zum Ausschalten nochmals
drücken und 2 Sek.
gedrückt halten.
Auswahl: iPod, CD oder MP3
Stumm
iPod-Menü
Nach oben
Nach unten
Play oder Pause
Wiederholen
Laut
Leise
Nächster Track
Letzter Track
Eingabe
Fernbedienung
Rückseite
145 6
1LAUTSPRECHERAUSGANG rechter
Kanal
2CD-Eingang
3S-VIDEO-Ausgang
4GLEICHSTROM EINGANG
5MP3-Eingang
6LAUTSPRECHERAUSGANG linker
Kanal
3
2
1
3
2
MC4 Manual DE 23-04-07 4/24/07 4:09 PM Page 5

1 1 Audioquellen
Eine Audioquelle wie folgt anschließen:
A. iPod: Stellen Sie Ihren iPod in das Dock.
B.CD-Player: Schließen Sie Ihren CD/DVD-Player mit
RCA-Kabeln an den CD-Eingang an
C. MP3-Player: Schließen Sie Ihren MP3-Player mit 3,5
mm Stereokabeln an den MP3-Eingang an.
Erste Schritte
6Music Cocoon MC4
re
N
“Unsere
süßesten Lieder
sind die,die von
den traurigsten
Gedanken
erzählen.”
Percy
Bysshe Shelley
MC4 Manual DE 23-04-07 4/24/07 4:09 PM Page 6

7
DEUTSCH
2 Lautsprecher
Den Verstärker mit den beigefügten Audiokabeln an die Lautsprecher
anschließen und dabei sicherstellen, dass rechter und linker Kanal korrekt besetzt
sind.Lautsprecher mit einer Impedanz über 8 Ohm wählen, da ansonsten das
Verstärkersystem beschädigt werden könnte.
3 Strom
Stromkabel auf der Rückseite des Verstärkers einstecken. Die Spannung auf dem
Adapter an Ihre Netzspannung (110 oder 230 V) anpassen. Stromkabel am
Adapter anschließen und das andere Ende in eine Wechselstrom-Wandbuchse
einstecken.
4Wenn Ihr iPod über einen Videoausgang verfügt, können Sie den Verstärker mit
einem S-Video-Kabel (nicht im Lieferumfang enthalten) an Ihren Fernseher oder
Computerbildschirm anschließen und sich Videodateien ansehen.
5Adapter einschalten.
6Den Lautstärkeregler am Verstärker oder den Einschaltknopf auf der
Fernbedienung drücken und 3 Sek. gedrückt halten,um das Gerät einzuschalten.
Die rote Stromanzeigeleuchte brennt und blinkt dann ca. 15 Sek. In dieser Zeit
erwärmen sich die Röhren langsam.Wenn die Anzeige aufhört zu blinken,
leuchtet die grüne LED am Lautstärke- und am Inputquellenregler auf. Das
Röhrensystem ist nun betriebsbereit.
Erste Schritte
ACHTUNG:
Bitte beachten: Bei falscher
Spannung wird Ihr
Verstärkersystem beschädigt.
Hinweis:
Um Strom zu
sparen und die
Lautsprecher zu
schonen,
reduziert sich die
Lautstärke auf
das niedrigste
Niveau, wenn der
Verstärker
ausgeschaltet
wird.
MC4 Manual DE 23-04-07 4/24/07 4:09 PM Page 7

Leistung: 13 W x 2
Frequenz: 20 Hz ~ 30 KHz
THD: < 0,5 %
SNR: > 90 dB
Eingangsimpedanz: 100 kΩ
Ausgangsimpedanz: 8 Ω
Wechselstromversorgung: 110 V/230 V AC wählbar, 50 Hz/60 Hz
Stromverbrauch: 50 V/A
Röhrentyp: 12AX7 x 2, 12AU7 x 2 MOSFET
Input-Möglichkeiten: iPod, CD, MP3
Abmessungen: 187 (L) x 174 (B) x 108 (T) mm
Gewicht: 1,8 kg (nur Verstärker)
Technische Daten
Wenden Sie sich bitte an Ihren autorisierten Händler oder Wiederverkäufer.
Apple,das Apple-Logo und iPod sind in den USA sowie in anderen
Ländern eingetragene Warenzeichen von Apple Computer Inc.
Service
8Music Cocoon MC4
“Wenn ich kein
Physiker wäre,
wäre ich
wahrscheinlich
Musiker. Ich
denke oft
musikalisch. Ich
lebe meine
Tagträume
musikalisch. Ich
sehe mein Leben
in Form von
Musik.”
Albert Einstein
MC4 Manual DE 23-04-07 4/24/07 4:09 PM Page 8

1
ESPAÑOL
Music Cocoon MC4
“La música es el silencio entre las notas”.
Claude Debussy
MC4 Manual ES 19-04-07 4/24/07 4:07 PM Page 1

• Un amplificador
• Un adaptador
• Tres cables de corriente
• Dos cables para altavoz
• Un cable de 3,5 mm para estéreo
• Un mando a distancia
• Dos puertos adicionales para iPods
• Guantes blancos
• Guía de uso
• Una tarjeta de garantía
Contenido del kit
2Music Cocoon MC4
Enhorabuena por haber elegido el Music Cocoon MC4 de Roth
El equipo de Roth ha utilizado su vasta experiencia en el desarrollo de
productos para la industria de sistemas de audio profesionales, para
traerle el MC4.
Los ingenieros de Roth están a la vanguardia del diseño de productos
que llenan el vacío existente entre la alta fidelidad y los nuevos formatos
de audio emergentes.
Para obtener el mejor rendimiento de este producto, lea atentamente
este manual de uso y utilice el Music Cocoon de Roth siempre de
acuerdo a las instrucciones.
James A. Roth
Inglaterra, enero de 2007
Dedicado a la memoria de:
James Brown.3 de mayo de 1933 - 25 de diciembre de 2006
Miles Davis. 26 de mayo de 1926 - 28 de septiembre de 1991
“Siempre estoy
pensando en
crear algo. Mi
futuro empieza
cada mañana
cuando me
despierto.Todos
los días
encuentro algo
creativo que
hacer con mi
vida.”
- Miles Davis
MC4 Manual ES 19-04-07 4/24/07 4:07 PM Page 2

3
ESPAÑOL
• Puro sonido de alta resolución por válvula termoiónica
• Válvula de 2 preamplificadores
• Compatible con distintas fuentes de música:iPod, CD y MP3
• Control del volumen
• Cargador de iPod
• Protección contra sobrecalentamiento (85 ¢J)
• Protección contra cortocircuitos de los altavoces
• Protección de los altavoces durante el encendido
• Protección por fusibles en el adaptador
Prestaciones
MC4 Manual ES 19-04-07 4/24/07 4:07 PM Page 3

• Lea las instrucciones.Se deberán leer atentamente todas las instrucciones de
seguridad y de manejo antes de poner en funcionamiento el Roth MC4
• Guarde bien las instrucciones por si necesita consultarlas más adelante.
• Siga todas las instrucciones que se detallan en este manual.
• Observe todas las advertencias de seguridad que se indican en este manual.
• Esta unidad NO debe situarse cerca del agua.Evite colocarla cerca de bañeras,
lavabos, fregaderos, lavadoras, piscinas, saunas, etc.
• Evite exponerla a la luz solar directa o a temperaturas o humedades extremas.
• No la coloque cerca de fuentes directas de calor, como radiadores, cocinas, estufas,
llamas o velas.
• Asegúrese de ubicar la unidad sobre una superficie limpia, seca y plana antes de
ponerla en marcha.
• No deje caer la unidad, no ejerza demasiada fuerza al manejar los controles, y no
coloque objetos pesados sobre la unidad.
• No permita la acumulación excesiva de polvo sobre la MC4.
• Para limpiarla, utilice un paño suave seco. Si es necesario, utilice un paño
húmedo sin disolventes.
• Asegúrese de que la zona donde está situada la unidad tenga una buena ventilación.
No coloque la MC4 en una posición en la que pueda quedar obstruida su ventilación.
• Evite colocarla sobre camas, sofás, alfombras, estantes o armarios cerrados que
puedan impedir la correcta ventilación del producto, haciendo que se sobrecaliente.
• Asegúrese de conectar la unidad al suministro eléctrico como se indica en la unidad
misma. Desenchufe la MC4 cuando no la vaya a utilizar durante un tiempo
prolongado. Asegúrese siempre de que los cables eléctricos estén situados en un
lugar seguro donde no obstruyan el paso de las personas.
• Este producto puede calentarse.No toque las válvulas y manténgalo alejado de
niños y bebés.
• Para evitar el riesgo de electrocución, no intente extraer la tapa de la parte trasera
de la unidad; no contiene piezas de cuyo mantenimiento o reparación pueda
ocuparse el usuario.
• Al trasladar este producto de un lugar frío a uno cálido, puede que se forme
condensación en la superficie de la válvula termoiónica. De ser así, deje transcurrir
una hora antes de utilizar la unidad. Esto evitará que se produzcan fugas en la válvula
o que reviente debido a un calentamiento repentino.
• La MC4 deberá ser reparada por un técnico autorizado en cualquiera de los
siguientes casos:
• Si resulta dañado el suministro o el cable de corriente
• Si cae un objeto sobre la unidad golpeándola
• Si la unidad queda expuesta a la lluvia o la humedad.
• Si parece que la unidad no funciona normalmente, o si se produce un
cambio repentino en su rendimiento.
• Si se ha dejado caer la unidad.
• Todo cambio o modificación no autorizado de este equipo anulará la garantía del fabricante.
Instrucciones de seguridad
4Music Cocoon MC4
“El negocio de la
música es una
zanja cruel y
frívola llena de
dinero, un pasillo
largo de plástico
por donde
ladrones y
chulos corren a
sus anchas, y
donde las
buenas personas
mueren como
perros.Y
también tiene un
lado negativo.”
Hunter
S.Thompson
WARNING
High voltage
inside unit.
Do not open
this unit.
This unit is
requires a special
power supply
adaptor:
ETU-751PS-01
and must not be
connected
directly to AC
mains power.
MC4 Manual ES 19-04-07 4/24/07 4:07 PM Page 4
