SPÉCIFICATIONS TECHNIQUES POUR LES CHAUFFAGES À GAZ 035984F,
035985F, 035986F & 035987F
Type de gaz Propane G31, 37 mbars
Catégorie de gaz, pression d’alimentation I3P (37), 37 mbars
Injecteur 1,1 mm
Débit calorifique total 2,50– 4,20 kW
(0,2– 0,34 kg/h)
COMPOSITION
INTRODUCTION
Lisez les instructions avant usage.

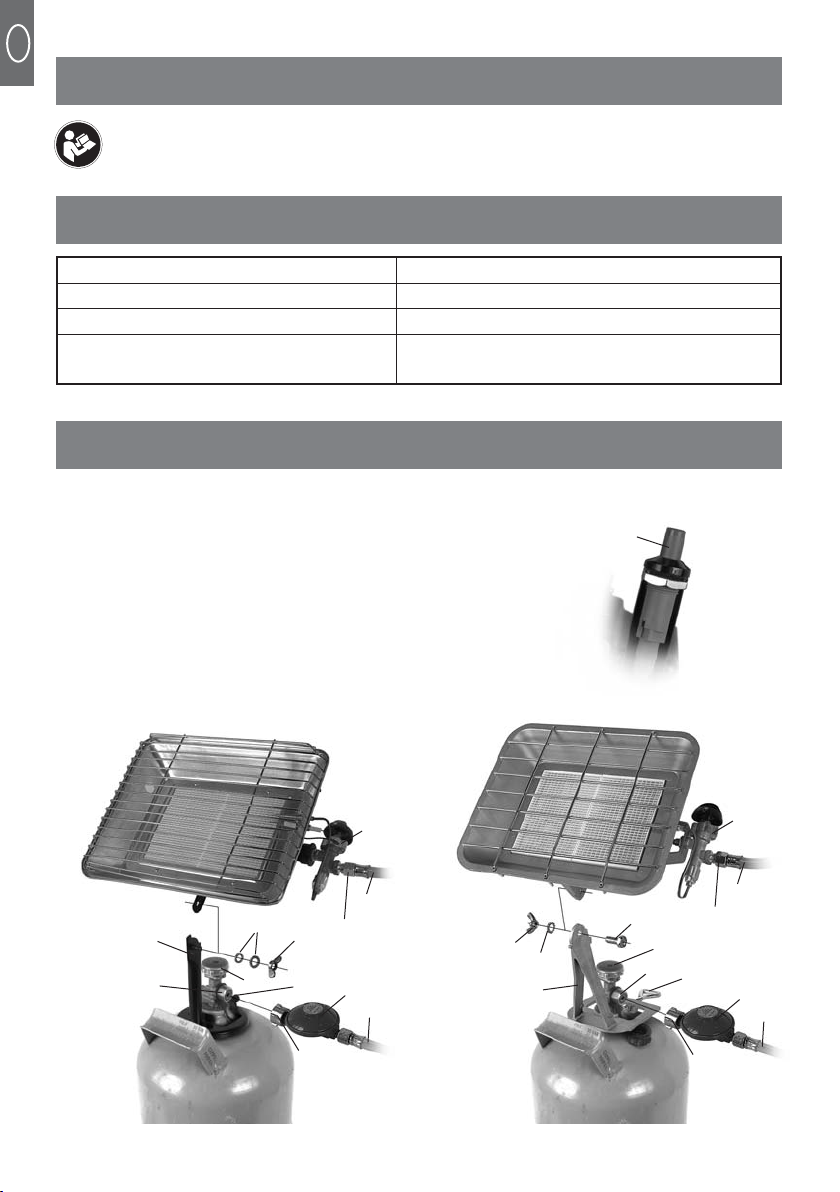

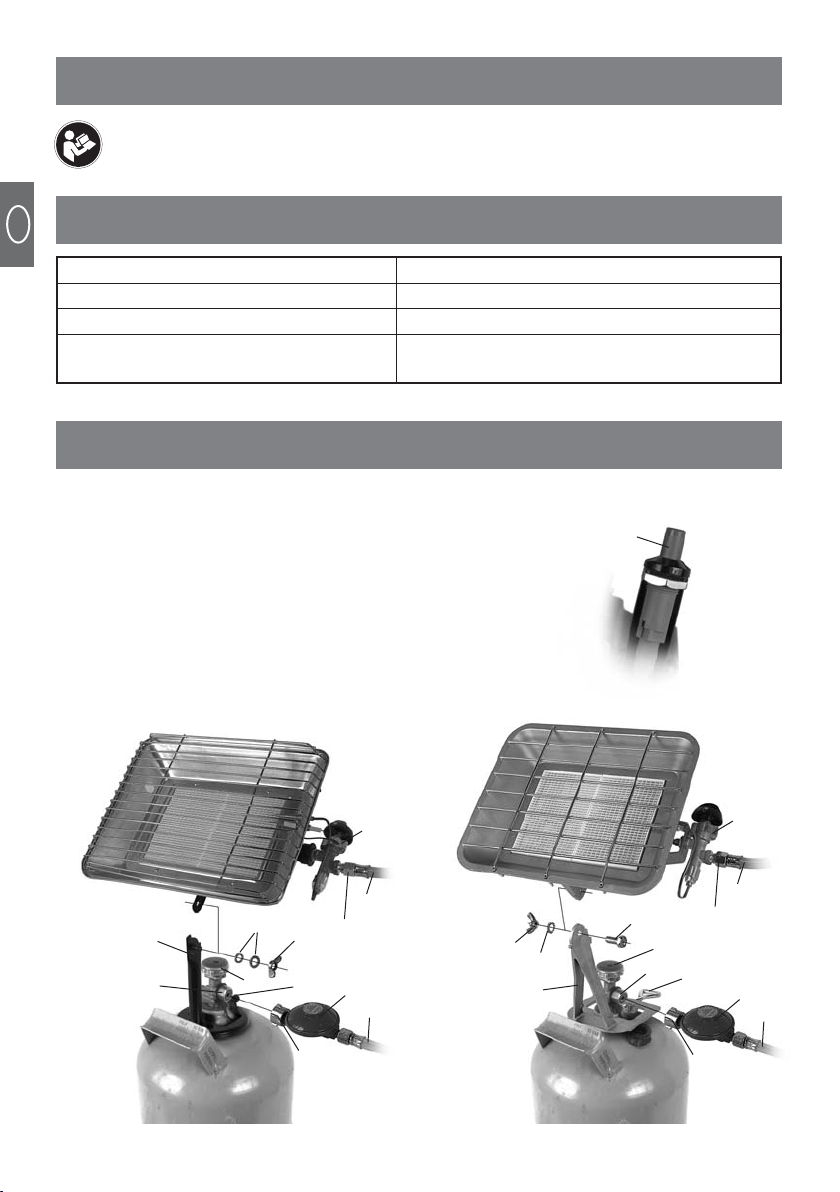

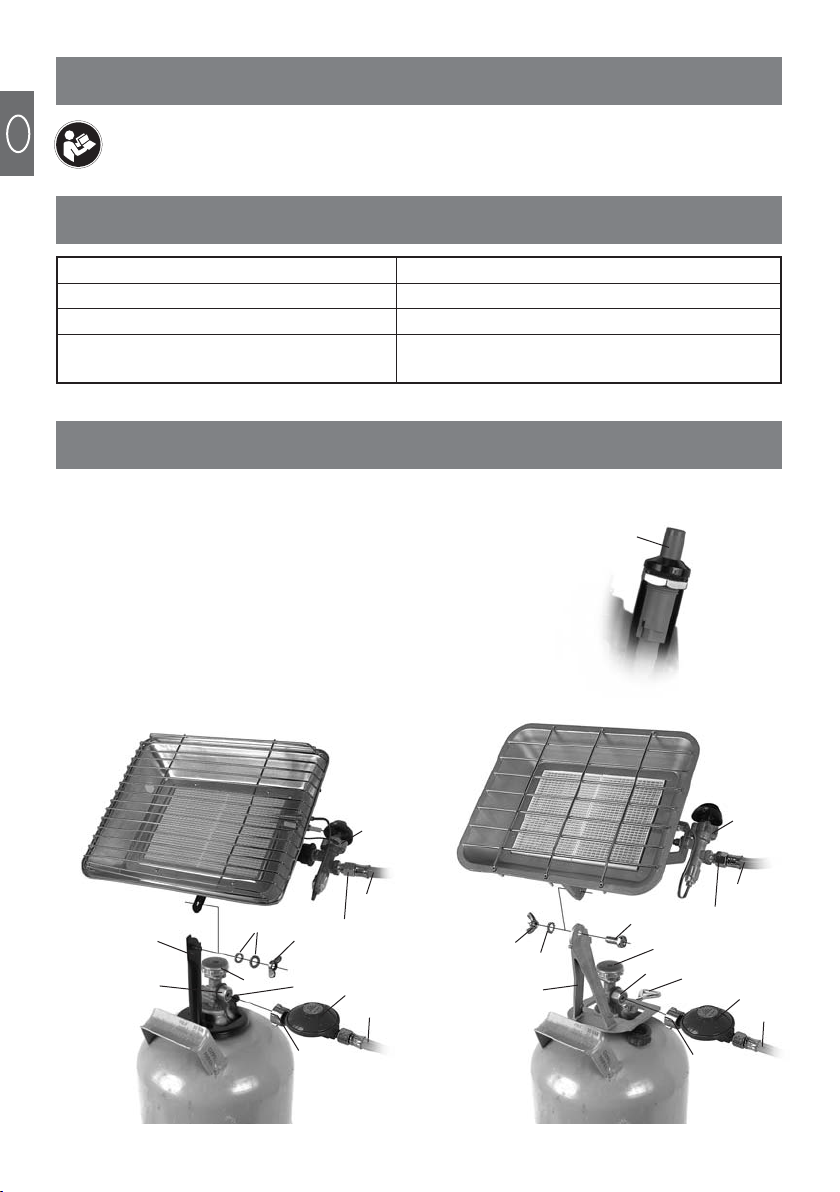

1. Support de montage
2. Vis de montage
3. Robinet de la bouteille
4. Vis de blocage
5. Rondelle et rondelle élastique
6. Ecrou papillon
7. Raccord du détendeur
8. Détendeur réglable en continu 37 mbars
9. Tuyau
10. Robinet de gaz
11. Bouton d’allumage Piezo (035985F & 035987F uniquement)
12. Raccord de la bouteille
13. Raccord de l’appareil
1
1
7
89
10
13 13
9
7
89
10
9
2
12 12 2
565
6
3
3
4
11
2

F
3
Cet appareil doit être utilisé pour le chauffage uniquement. CET APPAREIL N’EST PAS DESTINÉ
À UN USAGE DOMESTIQUE. CET APPAREIL NE DOIT ÊTRE UTILISÉ QU’EN PLEIN AIR.
Cet appareil doit être installé conformément aux règlementations en vigueur.
ETENDUE D’UTILISATION
CONSIGNES DE SÉCURITÉ
• En cas de fuite de gaz (odeur), fermez le robinet de la bouteille et tenez l’appareil éloigné
de toute source d’inflammation. Repérez la source de la fuite et éliminez la fuite avant d’utiliser
l’appareil. Ne recherchez jamais une fuite avec une flamme ; utilisez plutôt une solution
savonneuse.
• Utilisez cet appareil uniquement dans un endroit bien aéré.
• Cet appareil ne doit pas être utilisé en sous-sol ou sous le niveau du sol.
• Si vous n’utilisez pas cet appareil pendant une période prolongée, séparez-le de la
bouteille et rangez-le dans un endroit frais et sec hors de portée des enfants.
• CET APPAREIL NE DOIT ÊTRE UTILISÉ QU’EN PLEIN AIR.
• Quand vous n’utilisez pas l’appareil, isolez-le de la bouteille en fermant le robinet de la
bouteille.
• Afin d’éviter tout risque d’endommagement, ne tordez pas les tubes souples et les tuyaux.
Le tuyau ne doit pas être tordu quand il est raccordé.
• N’installez pas l’appareil à proximité d’un mur, de matières inflammables ou de sources
d’inflammation.
• Cet appareil doit être utilisé avec un tuyau et un détendeur conformes à ceux décrits dans
ce manuel.
• Contrôlez le tuyau régulièrement pour pouvoir détecter tout signe de détérioration.
Remplacez les tuyaux détériorés.
• Cet appareil devient très chaud au cours de l’utilisation. Ne touchez pas les parties de
l’appareil qui sont chaudes. Laissez l’appareil refroidir complètement avant de le transporter,
de le démonter ou de l’entreposer.
• Ne déplacez jamais l’appareil pendant qu’il fonctionne. Laissez-le refroidir complètement
avant de le transporter.
• N’essayez jamais de déplacer ou de soulever l’ensemble appareil/bouteille de gaz en
soulevant un des composants de l’appareil. Utilisez toujours la poignée de la bouteille de
gaz.
• N’allumez jamais l’appareil en appliquant une flamme dans une zone proche de l’injecteur.
• Ne retirez jamais la grille de protection et ne démontez et/ou ne modifiez jamais l’appareil.
• Tenez les enfants éloignés de l’appareil.
• Ne laissez jamais l’appareil sans surveillance.
• N’utilisez jamais l’appareil si l’élément en céramique est détérioré ou cassé.
PAYS AUXQUELS CET APPAREIL EST DESTINE : FRANCE
CONTENU DE LA LIVRAISON
1. Chauffage, 37 mbars avec raccordement par vis filetée (à droite) 1/2" BSP
2. Détendeur-régulateur de gaz, (réduction de la pression à 37 mbars,
capacité 1,5 kg/h), réf. 035921F
3. Tuyau de gaz, 500 mm, avec raccords à vis filetée (à droite) 1/2" BSP x M20x150
4. Support de montage avec écrou papillon, vis, rondelle et rondelle élastique
5. Vis de montage
6. Allumage Piezo avec écrou et câble (035985F & 035987F uniquement)
Pour usage en plein air
uniquement Attention, parties chaudes

F
DÉTENDEUR ET TUYAU
Utilisez uniquement le tuyau et le raccord de tuyau fournis. Si un remplacement est nécessaire,
veuillez contacter notre service après-vente ou votre fournisseur de gaz local. L’utilisation
d’éléments non autorisés ou modifiés peut créer des conditions dangereuses dont la
conséquence peut être des blessures graves pour l’utilisateur. Il est recommandé de
remplacer le détendeur tous les 5 ans à partir de la date de fabrication. Le tuyau utilisé doit
être conforme aux normes en vigueur dans le pays d’utilisation. La longueur du tuyau doit
être de 0,5 mètre max. quand l’appareil est fixé à la bouteille de gaz comme décrit dans le
présent manuel. Les tuyaux usés ou détériorés doivent être remplacés. Assurez-vous que
le tuyau n’est pas obstrué, tordu ou en contact avec un élément de l’appareil autre que celui
servant au raccordement.
FIXER LE SUPPORT DE MONTAGE À L’APPAREIL.
Fixez l’appareil au support de montage en utilisant l’écrou papillon, la rondelle, la rondelle
élastique et la vis fournis à cet effet. Reportez-vous aussi à la photo de la page 2 du présent
manuel.

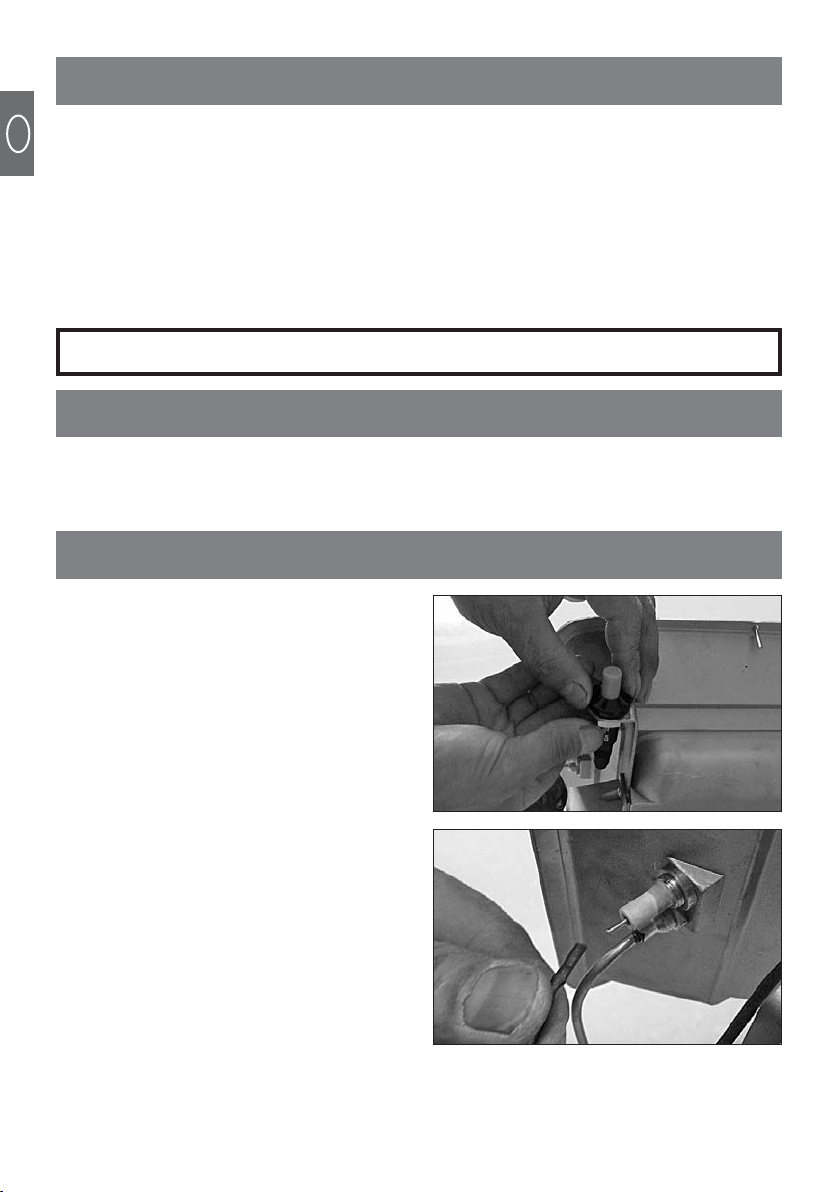

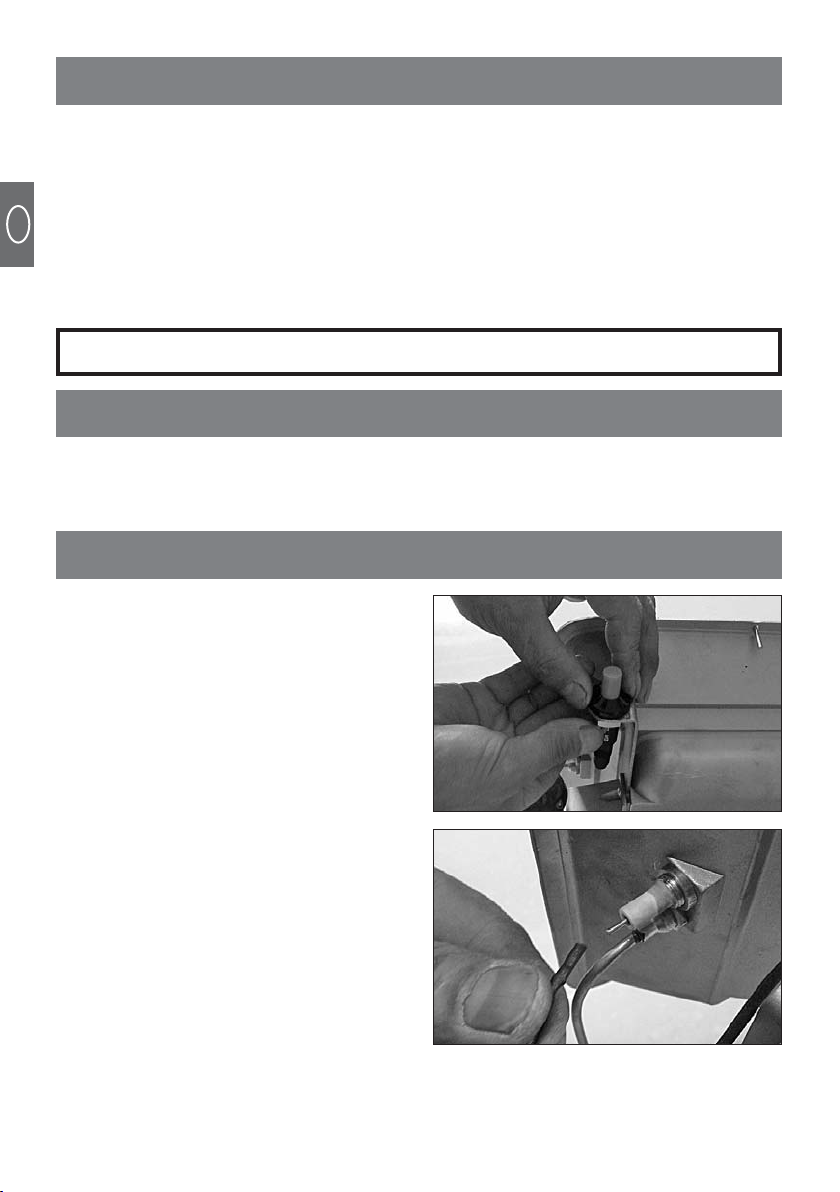

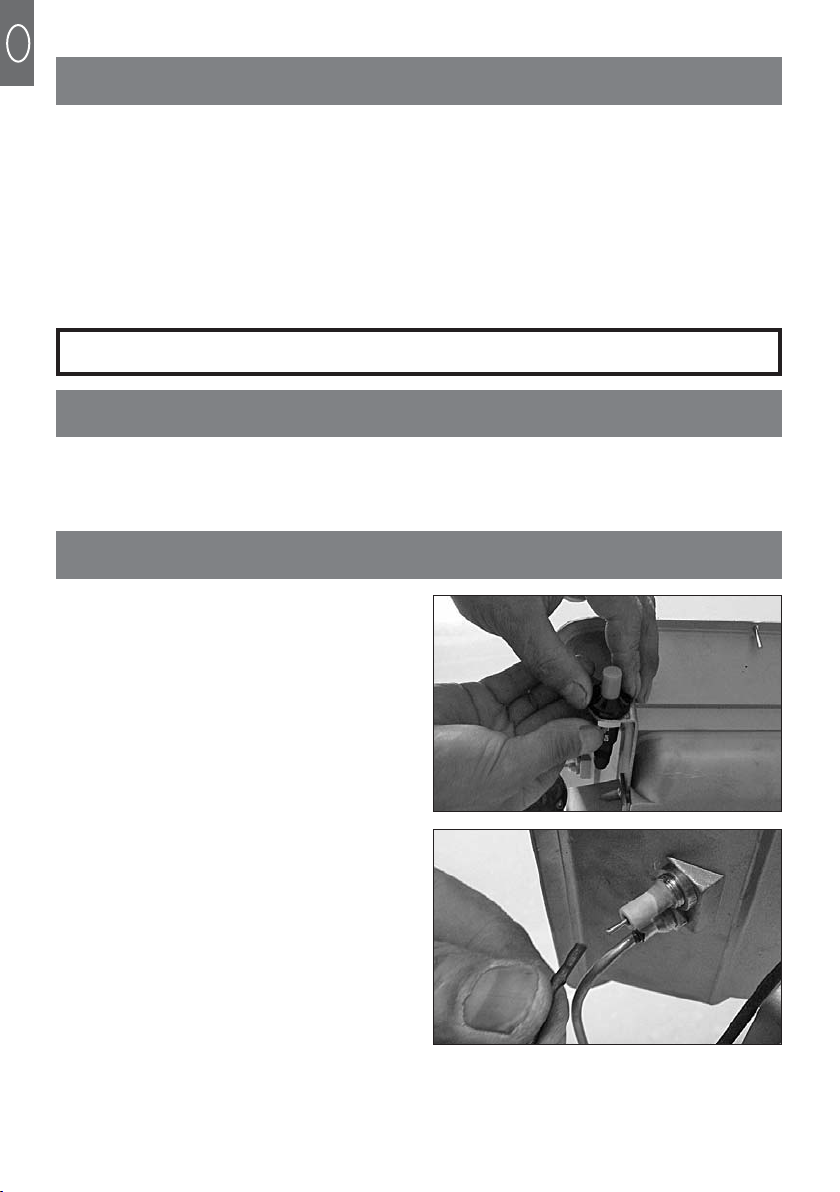

FIXER LE DISPOSITIF D’ALLUMAGE PIEZO (RÉF. 035987F UNIQUEMENT)
- Introduisez le dispositif d’allumage Piezo
dans le support de l’allumage Piezo et fixez-
le bien en utilisant l’écrou fourni.
- Branchez le dispositif d’allumage Piezo à
l’aiguille de l’allumage en utilisant le câble
fourni.
MONTAGE
4

F
MONTAGE ET RACCORDEMENT DE L’APPAREIL SUR LA BOUTEILLE
L’appareil n’est adapté que pour des bouteilles de gaz propane de 13 kg.
- Assurez-vous que le robinet de la bouteille de gaz et le robinet de l’appareil sont fermés.
- Positionnez le support de montage sur la collerette de la bouteille de gaz.
- Serrez la vis de montage de telle sorte qu’elle bute sur la collerette de la bouteille de gaz
et que l’appareil et le support de montage soient fermement fixés sur la bouteille.
- Vérifiez l’état du tuyau et du détendeur à chaque fois que vous utilisez l’appareil. N’utilisez
pas un tuyau ou un détendeur qui présente un signe d’endommagement ou de détérioration.
- Raccordez le détendeur à la bouteille de gaz.
- Raccordez le tuyau de gaz au détendeur et au raccord de l’appareil. Assurez-vous que le
tuyau est installé de telle manière qu’on ne puisse pas le tordre ou le tendre et de telle sorte
qu’il ne puisse pas être en contact avec un élément de l’appareil pouvant devenir chaud.
- Ouvrez le robinet de la bouteille de gaz. Vérifiez l’étanchéité de tous les raccordements. Si
nécessaire, utilisez un spray détecteur de fuite ou une solution savonneuse. Si besoin est,
resserrez les raccords. N’utilisez pas l’appareil si vous suspectez la présence d’une fuite
dans l’équipement.
CHANGEMENT DE LA BOUTEILLE DE GAZ
- Ne changez la bouteille de gaz qu’à l’extérieur, à l’écart de toute source d’inflammation et
des personnes.
- Fermez le robinet de la bouteille de gaz et de l’appareil.
- Si l’appareil vient d’être utilisé, laissez-le refroidir complètement.
- Dévissez et retirez le détendeur.
- Dévissez la vis de montage et retirez le support de montage et l’appareil de la collerette
de la bouteille de gaz.
- Procédez comme décrit dans la section « Montage et raccordement de l’appareil sur la
bouteille ».
Pour allumer l’appareil et régler la flamme, procédez comme suit :
- Placez l’ensemble appareil/bouteille de gaz à l’extérieur sur une surface plane et stable,
loin de toute matière inflammable.
- Ouvrez le robinet de la bouteille de gaz.
- Maintenez la poignée de l’appareil enfoncée et tournez-la au point le plus élevé.
- Modèles 035985F & 035987F : Appuyez sur le bouton d’allumage Piezo.
- Modèles 035984F & 035986F : Allumez l’appareil en appliquant un briquet à gaz vers la
partie de la grille céramique le plus éloignée du robinet.
- Maintenez le bouton de l’appareil enfoncé pendant environ 20 secondes. Si le gaz arrête
de circuler, répétez les opérations précédentes.
- Une fois qu’une flamme est présente, il vous est possible de l’ajuster à votre guise en tournant
le robinet.
- Pour éteindre l’appareil, éteignez la flamme en fermant d’abord le robinet de la bouteille
puis le robinet de l’appareil.
5
UTILISATION DE L’APPAREIL
MAINTENANCE ET NETTOYAGE

F
NETTOYAGE
- Nettoyez soigneusement l’appareil avant de le ranger, en particulier si vous prévoyez de
ne pas l’utiliser pendant une longue période.
- Laissez l’appareil refroidir complètement avant de le nettoyer.
- Nettoyez l’appareil avec de l’eau et un détergent doux.
- Si le brûleur ou un tuyau est bouché, utilisez de l’air comprimé pour éliminer la cause de
l’obstruction.
- Entreposez l’appareil dans un endroit sec et à l’abri de la poussière. Si possible, remettez-
le dans son emballage d’origine.
DEPANNAGE
PROBLEME CAUSE REMEDE
Tous les robinets
nécessaires ne sont
pas ouverts
Bouteille de gaz vide
Détendeur défectueux
Injecteur bloqué ou
bouché
Bouteille de gaz
presque vide
Détendeur défectueux
Injecteur bloqué ou
bouché
Robinet défectueux
Détendeur défectueux
Ouvrez le robinet de la bouteille
de gaz et de l’appareil
Remplacez la bouteille de gaz
Remplacez le détendeur
Nettoyez ou remplacez
l’injecteur
Remplacez la bouteille de gaz
Remplacez le détendeur
Nettoyez ou remplacez
l’injecteur
Faites réparer l’appareil par une
personne qualifiée
Remplacez le détendeur
L’appareil ne s’allume pas
Flamme très faible, instable,
jaune...
Fuite de gaz à partir du
robinet
6

F
7
RECYCLAGE
Les appareils usés doivent être recyclés par un centre de recyclage approprié. Ne jetez pas
l’appareil avec les déchets ménagers. Consultez votre municipalité pour plus de détails.
Débarrassez-vous des emballages selon leur type et conformément aux règlementations
locales.
Documentation technique disponible auprès de / chez :
WALTER WERKZEUGE SALZBURG GmbH,
Gewerbeparkstrasse 9, 5081 Anif, Austria
Ceci est la traduction de la version originale de l'attestation de conformité CE.
Attestation de conformité CE
Nous,
WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Austria
certifions sur notre honneur que l'appareil ci-après mentionné, dans la version mise par nos
soins sur le marché, répondent de par leur conception et leur forme de construction, aux di-
rectives de la réglementation CE en vigueur.
Cette déclaration ne concerne qu'un appareil se trouvant dans le même état que lors de sa
mise en service. L’ajout ultérieur d’accessoires et/ou les interventions effectuées ne sont pas
pris en compte.
Désignation du produit / fonction :
Désignation du type / modèle :
N° de série / n° de lot :
Désignation commerciale :
Réglementations CE en vigueur : Directive 90/396/CEE Appareils à gaz
Normes harmonisées
appliquées :
Anif, 01-08-2010
Oliver Hahn Mag. Bart Duquène
Directeur des achats Chef de produit
Mandataire de la
documentation technique
EN461:1999 +A1:2004
035984F, 85F, 86F, 87F
Chauffages à gaz
90-388 – 2010-08
Rothenberger Industrial Chauffages à gaz
