Rothenberger RP PRO III User manual

www.rothenberger.com
RP PRO III
RO PRO III
6.1185
Bedienungsanleitung
Instructions for use
Instruction d’utilisation
Instrucciones de uso
Istruzioni d'uso
Gebruiksaanwijzing
Instruções de serviço
Brugsanvisning
Bruksanvisning

2
DEUTSCH Seite 7
Bedienungsanleitung bitte lesen und aufbewaren! Nicht wegwerfen! Bei Schäden durch
Bedienungsfehler erlischt die Garntie! Technische Äanderungen vorbehalten!
ENGLISH Page 10
Please read retain these directions for use. Do not throw them away! The warranty does not cover
damage caused by incorrect use of the equipment! Subject to technical modifications.
FRANÇAIS Page 13
Lire attentivement le mode d’emploi et le ranger à un endroit s{ur! Ne pas le jetter! La garantie est
annulée lors de dommages d{us à une manipulation erronée! Sous rèserve de modificaions techniques.
ESPAÑOL. Pais de origen Página 16
¡Por favor, lea y conserve el manual de instrucciones! ¡No lo tire! ¡En caso de daños por errores de
manejo, la garantía queda sin validez! Modificaciones técnicas reservadas.
ITALIANO Pagina 19
Per favore leggere e conservare le istruzioni per l’uso! Non gettarle via! In caso di danni dovuti ad
errori nell’ uso, la garanzia si estingue! Ci si riservano modifiche tecniche.
NEDERLANDS Bladzijde 22
Lees de handleiding zorgvulding door en bewaar haar goed! Niet weggoien! Bij schade door
bedieningsfouten komt de garantieverlening te vervallen! Technische wijzgingen voorbehouden.
PORTUGUES Pagina 25
Queiram ler e guardar o manual de instruções! Não deitar fora! Em caso de avarias por utilização
incorrecta, extingue-se garantia! Reservado o direito de alterações técnicas.
DANSK Side 28
Læs igenom bruksanvisningen, og gem den til senere brug! Smid den ikke ud! Skader, som mâtte
opstâ som folge af betjeningsfejl, medfØrer, at garantien mister sin gyldighed! Red til tekniske
ændringer forbeholdes.
SVENSKA Side 31
Läs igenom bruksanvisingen och förvara den väl! Kasta inte bort den! Garantin upphör om
apparaten har använts eller betjänats pä ett felaktigt sätt! Med reservation för tekniska ändringar.
Intro

3
OverviewA
V2
V1
A
B
C
I
HG
F
E
D
Zu prüfendes Rohrleitungssystem
Hauptablaßhahn
Hochdruckschlauch
Wassertank
Wassernetz
Anschluß der Wasserversorgung
ON/OFF-Schalter der Elektropumpe
Manometer
Kabel mit Steckanschluss
Druckregelventil mit Griff
Absperrventil V2 mit Griff
A
B
C
D
E
F
G
H
I
V1
V2
DEUSTCH
Piping system to be tested
Master bleeder
High pressure hose
Water tank
Water network
Feeding water connector
ON/OFF switch of the power pump
Manometer
Cord with plug
Pressure adjusting valve V1 with knob
Closing valve V2 with knob
A
B
C
D
E
F
G
H
I
V1
V2
ENGLISH
Système de tuyauterie d’essai
Purge principale
Tuyau de haute pression
Bac d’eau
Réseau d’eau
Raccord d’eau d’alimentation
Interrupteur ON/OFF de l’électropompe
Manomètre
Câble avec prise
Vanne de réglage de pression à poignée
Vanne d’arrêt V2 à poignée
A
B
C
D
E
F
G
H
I
V1
V2
FRANÇAIS
A
B
C
D
E
F
G
H
I
V1
V2
Sistema de tubería de prueba.
Purga principal.
Manguera de alta presión.
Tanque de agua.
Red de agua.
Conexión de agua de alimentación.
Interruptor ON/OFF de la electrobomba.
Manómetro.
Cable con enchufe.
Válvula de regulación de presión.
Válvula de cierre V2.
ESPAÑOL

C
D
4
Spurgo principale
Connessione dell’acqua di alimentazione
Tubo di alta pressione
Cavo con presa
Interruttore ON/OFF dell’elettropompa
Manometro
Sistema di tubatura di prova
Rete d’acqua
Bidone d’acqua
Valvola di regolazione della pressione con maniglia
Valvola d’intercettazione V2 con maniglia
A
B
C
D
E
F
G
H
I
V1
V2
ITALIANO
Hoofdkraan
Aansluiting toevoerwater
Hogedrukslang
Kabel met stekker
ON/OFF schakelaar van de elektropomp
Manometer
Te testen leidingensysteem
Waternetwerk
Watercisterne
Ventiel V1 met knop om druk te regelen
Sluitventiel V2 met knop
A
B
C
D
E
F
G
H
I
V1
V2
NEDERLANDS
Sistema de tubagem de prova
Purga principal
Mangueira de alta pressão
Tanque de água
Rede de água
Conexão de água de alimentação
Interruptor ON/OFF da electrobomba
Manômetro
Fio com tomada
Válvula de regulação de pressão com manilha
Válvula de fêcho V2 com manilha
A
B
C
D
E
F
G
H
I
V1
V2
PORTUGUES
Test-rørsystem
Central afluftning
Højtryksslange
Vandtank
Vandnetværk
Vandtilførselsforbindelse
ON/OFF-afbryder til el-pumpen
Manometer
Kabel med stikkontakt
V1 trykjusteringsventil med knop
Lukkeventil V2 med knop
A
B
C
D
E
F
G
H
I
V1
V2
DANSK
Rörledningssystem som ska testas
Huvudinmatare
Högtryckslang
Vattentank
Vattensystem
Vatteninmatningsfäste
ON/OFF knapp för strömpumpen
Manometer
Sladd med anslutning
Ventil som justerar lufttryck V1 med handtag
Tillslutande ventil V2 med handtag
A
B
C
D
E
F
G
H
I
V1
V2
SVENSKA

5
ITEM CODE
1 V121M01 2 V121M02 3 V121M03 4 V121M04 5 V121M05 6 V121M06 7 V121M07 8 V121M08 9 V121M09
10 V121M10 11 V121M11 12 V121M12 13 V121M13 14 V121M14
ITEM CODE
15 V121M15 16 V121M16 17 V121M17 18 V121M18 19 V121M19 20 V121M20 21 V121M21 22 V121M22 23 V121M23 24 V121M24 25 V121M25 26 V121M26 27 V121M27 28 V121M28 29 V121M29 30 V121M30 31 V121M31
ITEM CODE
32 V121M32 33 V121M33 34 V121M34 35 V121M35 36 V121M36 37 V121M37 38 V121M38 39 V121M39 40 V121M40 41 V121M41 42 V121M42 43 V121M43 44 V121M44 45 V121M45 46 V121M46 47 V121M47 48 V121M48 49 V121M49 50 V121M50 51 V121M51 52 V121M52 53 V121M53 54 V121M54 55 V121M55 56 V121M56 57 V121M57 58 V121M58 59 V121M59 60 V121M60 61 V121M61 62 V121M62 63 V121M63 64 V121M64 65 V121M65 66 V121M66 67 V121M67 68 V121M68

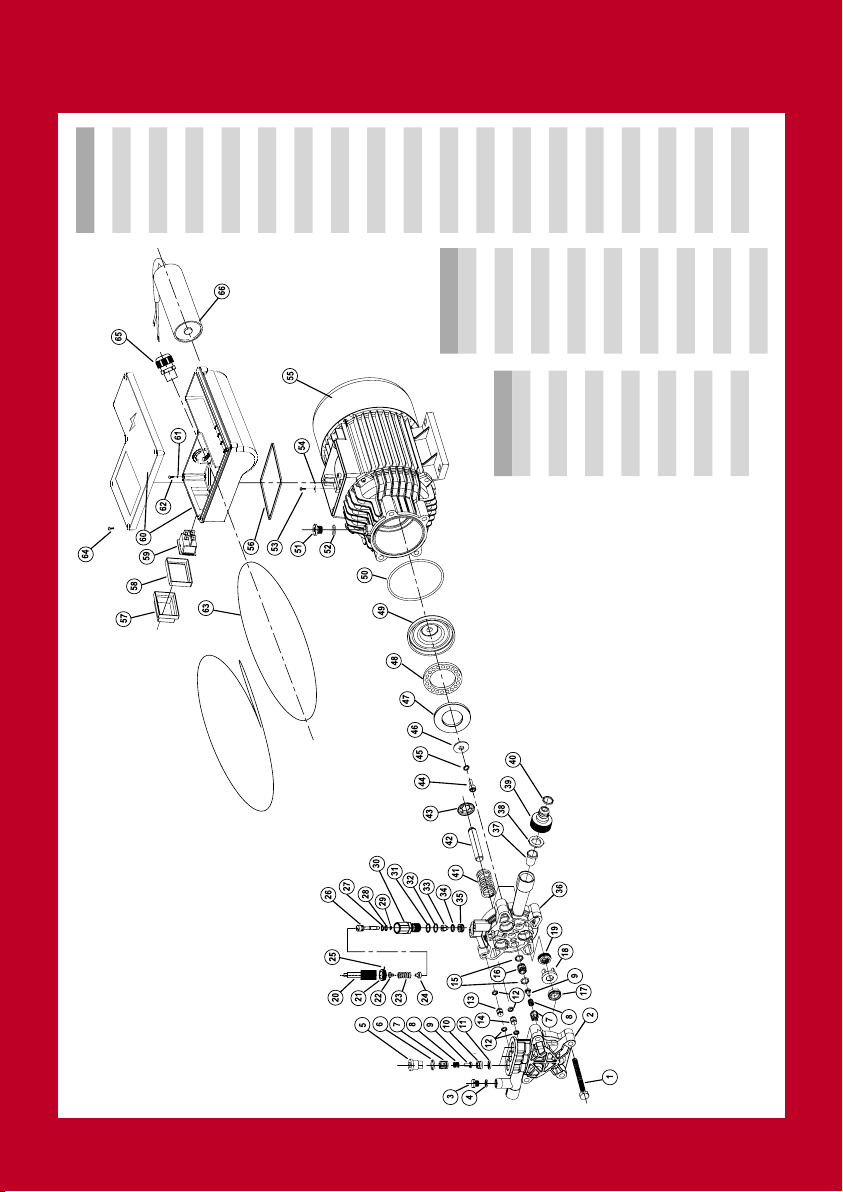

Spare partsC

6
CE-KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass
dieses Produkt mit den angegebenen Normen
und Richtlinien übereinstimmt.
EC-DECLARATION OF CONFORMITY
We declare on our sole accountability that this
product conforms to the standars and guidelines
stated.
DECLARATION CE DE CONFORMITÉ
Nous déclarons sous notre propre responsabilité
que ce produit est conforme aux normes et
directives indiquées.
DECLARACIÓN DE CONFORMIDAD CE
Declaramos, bajo nuestra responsabilidad
exclusiva, que este producto cumple con las
normas y directivas mencionadas.
DICHARAZIONE DI CONFORMITÀ CE
Dichiriamo su nostra unica responsabilità, che
questo prodotto è conforme alle norme ed alle
direttive indicate.
EC-VERKLARING VAN OVEREENSTEMMING
Wij verklaren in eigen verantwoordelijkheid dat
dit product overeenstemt met de van toepassing
zijnde normen en richtlijnen.
DECLARAÇÃO DE CONFORMIDADE CE
Declaramos, sob responsabilidade exclusiva,
que o presente produto está conforme com as
Normas e Directivas indicadas.
CE-KONFORMITETSERKLÆRING
Vi erklærer som eneansvarring, at dette produkt
er i overensstemmelse med anførte standarder,
retningslinjer og direktver.
CE.FÖRSÄKRAN
Vi försäkar pä eget ansvar att denna produkt
uppfyller de angivna normerna och riktlinjerna.
CE
José Ignacio Pikaza
General Manager
01.06.2009
2006/42/EG
EN50144.1
89392EEC,
91368EEC,
73/23 EEC,
89/336 EEC

7DEUTSCH
Allgemeine Sicherheitshinweise
ACHTUNG! Sämtliche Anweisungen sind zu lesen.
Fehler bei der Nichteinhaltung der nachstehend auf-
geführten Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen verursachen.
Der nachfolgend verwendete Begriff “Elektrowerk-
zeug” bezieht sich auf netzbetriebene Elektrowerk-
zeuge (mit Netzkabel) und auf akkubetriebene Elek-
trowerkzeuge (ohne Netzkabel).
BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.
Arbeitsplatz
Halten Sie Ihren Arbeitsbereich sauber und
aufgeräumt. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen
führen.
Arbeiten Sie mit dem Gerät nicht in
explosionsgefährdeter Umgebung, in
der sich brennbare Flüssigkeiten, Gase
oder Stäube befinden. Elektrowerkzeuge
erzeugen Funken, die den Staub oder die
Dämpfe entzünden können.
Halten Sie Kinder und andere
Personen während der Benutzung des
Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Gerät
verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Gerätes muss in
die Steckdose passen. Der Stecker darf in
keiner Weise verändert werden. Verwenden
Sie keine Adapterstecker gemeinsam mit
schutzgeerdeten Geräten. Unveränderte
Stecker und passende Steckdosen verringern
das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag,
wenn Ihr Körper geerdet ist.
Halten Sie das Gerät von Regen oder
Nässe fern. Das Eindringen von Wasser in
ein Elektrogerät erhöht das Risiko eines
elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um
das Gerät zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen.
Halten Sie das Kabel fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte
Kabel erhöhen das Risiko eines elektrischen
Schlages.
Wenn Sie mit einem Elektrowerkzeug
im Freien arbeiten, verwenden Sie nur
Verlängerungskabel, die auch für den
Außenbereich zugelassen sind. Die
1.
a.
b.
c.
2.
a.
b.
c.
d.
e.
Anwendung eines für den Außenbereich
geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf,
was Sie tun, und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie das Gerät nicht, wenn Sie
müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten
stehen. Ein Moment der Unachtsamkeit beim
Gebrauch des Gerätes kann zu ernsthaften
Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung
und immer eine Schutzbrille. Das Tragen
persönlicher Schutzausrüstung, wie
Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach
Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich,
dass der Schalter in der Position “AUS”
ist, bevor Sie den Stecker in die Steckdose
stecken. Wenn Sie beim Tragen des Gerätes
den Finger am Schalter haben oder das
Gerät eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Gerät
einschalten. Ein Werkzeug oder Schlüssel,
der sich in einem drehenden Geräteteil
befindet, kann zu Verletzungen führen.
Überschätzen Sie sich nicht. Sorgen Sie für
einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das
Gerät in unerwarteten Situationen besser
kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere
Kleidung, Schmuck oder lange Haare
können von sich bewegenden Teilen erfasst
werden.
Wenn Staubabsaug- und –
Auffangeinrichtungen montiert werden
können, vergewissern Sie sich, dass
diese angeschlossen sind und richtig
verwendetwerden. Das Verwenden dieser
Einrichtungen verringert Gefährdungen
durch Staub.
Sorgfältiger Umgang und Gebrauch von
Elektrowerkzeugen
Überlasten Sie das Gerät nicht. Verwenden
3.
a.
b.
c.
d.
e.
f.
g.
4.
a.

8
DEUTSCH
Techbische Daten
Bestimungsgemäße Verwendung
Druck und Dichtigkeitsprüfung von Rohrleitungssys-
temen wie z.B. Hydraulik-, Heizungs-, Trinkwasserlei-
tungen, Ölleitungen, Sprinkeler-, Kessel- und Sola-
ranlagen, usw. sowie Druckbehälter.
Wartung und Inspektion
Vor dem Anschluß der Pumpe an das Stromnetz und
den Wassernetzanschluß ist zu beachten:
a) Zustand des Hochdruckschlauches und
Netzkabel überprüfen. Gegebenenfalls
ersetzen.
b) Zustand des Wasserfilters (No.V121M37-
C Spare parts) überprüfen. Reinigen oder
gegebenenfalls austauschen.
Zubehör
Mit der Pumpe wird ein Wartungssatz (061186)
mitgeliefert, so dass verschlissene oder beschädigte
Dichtungen ausgetauscht werden können.
Regelmäßige Wartung erhöht die Lebensdauer.
Spannung: ..................................................... 220-240 V, 50 Hz (110 V), einphasig
Nennleistung Motor: ................................... 1,3 Kw.
Nennstromstärke: ........................................ 6 A.
Schutzart: ...................................................... IP32
Maximaler Druck: ........................................ 40 bar
Durchflußmenge: ........................................ 6 l/min
Gewicht: ......................................................... 16 Kg
Abmessung L x B x H(mm): ........................... 380 x 290 x 300
Prüfmedium: ................................................. sauberes Trinkwasser,Glycol, Tyfocor, Max. Temp. 40ºC
Hochdruckschlauch: ...................................... R1/2”, 1,2 m Länge
Schmiermittel: .............................................. Öl SAE 15-40
Lärmpegel: .................................................... Im Betrieb ohne Druckaufbau 70 dB
Im Betrieb mit Druckaufbau bei 40 bar 90dB
Das Tragen von Gehörschutz wird empfohlen.
Sollte das Gerät eine längere Zeit still stehen, wird
empfohlen, das in den internen Kreisen verbleibende
Restwasser zu entleeren
Vermeiden Sie, das Gerät an sehr kalten Orten mit
Frostgefahr zu lagern
Wasserfilter sauber und in gutem Zustand halten
Falls Sie das Gerät mit Frostschutzmittel vom Typ
Glycol, Tifocor, usw. betreiben, lassen Sie es mit
sauberem Süßwasser laufen, um die Innenkreise zu
reinigen.
Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden
Elektrowerkzeug arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt,
ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose,
bevor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme
verhindert den unbeabsichtigten Start des
Gerätes.
Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern
auf. Lassen Sie Personen das Gerät nicht
benutzen, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich,
wenn Sie von unerfahrenen Personen
benutzt werden.
Pflegen Sie das Gerät mit Sorgfalt.
b.
c.
d.
e.
Kontrollieren Sie, ob bewegliche
Geräteteile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen
oder so beschädigt sind, dass die Funktion
des Gerätes beeinträchtigt ist. Lassen Sie
beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
Verwenden Sie Elektrowerkzeug,
Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisungen und
so, wie es für diesen speziellen Gerätetyp
vorgeschrieben ist. Berücksichtigen Sie
dabei die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der Gebrauch
von Elektrowerkzeugen für andere als
die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
Service
Lassen Sie Ihr Gerät nur von qualifiziertem Fachper-
sonal und nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des
Gerätes erhalten bleibt.
f.
5.

9DEUTSCH
Entsorgung
Teile des Gerätes sind Wertstoffe und können der
Wiederverwertung zugeführt werden. Hierfür stehen
zugelassene und zertifizierte Verwerterbetriebe zur
Verfügung. Zur umweltverträglichen Entsorgung
der nicht verwertbaren Teile (z.B. Elektronikschrott)
befragen Sie bitte Ihre zuständige Abfallbehörde.
Verbrauchte Wechselakkus nicht ins Feuer oder in
den Hausmüll werfen. Ihr Fachhändler bietet eine
umweltgerechte Entsorgung an.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in
den Hausmüll! Gemäß der Europäischen
Richtlinie 2002/96/EG über Elektro- und
Elektronik-Altgeräte
und ihrer Umsetzung in nationales Recht
müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden.
Nur für Deutschland gültig:
Die Entsorgung Ihres erworbenen ROTHENBERGER
Gerätes übernimmt ROTHENBERGER für Sie -
kostenlos! Bitte geben Sie dies bei Ihrem nächsten
ROTHENBERGER Service Express Händler ab. Wer
Ihr ROTHENBERGER Service Express Händler in Ihrer
Nähe ist, erfahren Sie auf unserer Homepage unter
www.rothenberger.com
Kundendienst
Es stehen Ihnen die Rothenberger- Servicestationen
oder der Hersteller mit seiner Reparaturabteilung
zur Verfügung. Selbstverständlich schicken wir Ihnen
auch umgehend Ersatzteile zu. Wenden Sie sich bitte
an Ihren Händler oder den Hersteller.
Bestellen Sie Ihre Zubehör und Ersatzteile bei Ihrem
Fachhändler oder bei unserer Hot – Line After Sales.
Tel. [phone]
Fax: [phone]
ANMERKUNG:
Wird die Pumpe ohne Wasser betrieben, kommt es
zu Beschädigungen.Vergewissern Sie sich vor dem
Betrieb, das die Wasserversorgung sichergestellt ist.
Nachdem der gewünschte Druck erreicht worden ist,
vermeiden Sie dass die Pumpe mehr als 3 Minuten in
Betrieb verbleibt.
Reinigen Sie, wenn nötig das Zulaufwasser mit einem
Wasserfilter. Verunreinigungen könnten die Pumpe
beschädigen.
Bedienung der RP Pro III
Entlüftung (Pos. B der Übersichtszeichnung)
vom zu prüfenden Rohrleitungssystem ( Pos. A)
öffnen.
Wasserversorgungsanschluß (Pos. F der
Übersichtszeichnung) an der elektrischen
Pumpe anschließen.
Im Ansaugbetrieb am Saugschlauch empfiehlt
sich die Verwendung eines Handelsüblichen
Filters.
Es gibt zwei Betriebsarten:
a) Zulaufbetrieb mit Wasseranschluß min
1/2“ (Mindestdruck 1 bar) (Pos. E auf der
Übersichtszeichnung).
b) Ansaugbetrieb (Druckloses Wasserreservoir)
mit Ausgangshöhe von max. 1m (Pos. D auf
der Übersichtszeichnung).
Hochdruckschlauch (Pos. C der
Übersichtszeichnung) an einem Ende an
der Pumpe und am anderen Ende an das zu
prüfende System anschließen.
Ventil V2 in Richtung OPEN drehen (gegen den
Uhrzeigersinn). Ventil V1 in Richtung +bar (im
Uhrzeigersinn) bis zum Anschlag drehen.
Schließen Sie das Gerät an eine vorschriftsmäßig
installierte Schutzkontaktsteckdose 230
V, 50 Hz an. Bevor Sie den Netzstecker in
die Steckdose stecken, prüfen Sie, ob die
Netzspannung, die Sie benutzen, wollen mit
der des Gerätes übereinstimmt. Mittels (Pos. G
der Übersichtszeichnung) elektrische Pumpe
einschalten, bis die zu prüfende Rohrleitung
restlos entlüftet ist.
Mittels Schalter (Pos. G) ausschalten und
Entlüftung vom Rohrleitungssystem schließen.
Um den erforderlichen Prüfdruck zu erreichen
a) Elektrische Prüfpumpe wieder einschalten
mittels (Pos.G).
b) Ventil V1 langsam in Richtung +bar (im
Uhrzeigersinn) drehen, bis auf dem
Manometer der gewünschte Prüfdruck
erreicht ist (Pos. F der Übersichtszeichnung)
c) Ventil V2 in Richtung CLOSE (im
Uhrzeigersinn) ganz schließen.
Zeigt, das Manometer einen höherer Druck
als der gewünschte Prüfdruck, verfahren Sie in
umgekehrter Reihenfolge:
a) Ventil V2 in Richtung OPEN (gegen
Uhrzeigersinn) vollständig öffnen und das
Ventil V1 in Richtung (gegen Uhrzeigersinn)
–bar bis der gewünschte Prüfdruck erreicht
wird.
b) Ventil V2 in Richtung CLOSE (im
Uhrzeigersinn) schließen.
c) Elektrische Prüfpumpe ausschalten.
1.
2.
3.
4.
5.
6.
8.
Nach durchgeführter Prüfung, ist das Ventil V2
in Richtung OPEN (gegen Uhrzeigersinn) ganz
zu öffnen und das Ventil V1 in Richtung (gegen
Uhrzeigersinn) - bar zu drehen.
9.

10
ENGLISH
Technical data
Power: ............................................................ 220-240 V., 50/60 Hz (110 V.), single phase.
Rated motor output: ..................................... 1,3 Kw.
Rated current: ................................................ 6 A.
Protection class: ............................................. IP32
Max. pressure: .............................................. 40 bar
Rated flow: .................................................... max 6 l/min
Unit net weight: ............................................ Kg. 16
Unit overall dimensions: ............................... 380 x 290 x 300 mm.
Feeding water: .............................................. clean fresh water, Glycol, Tyfocor, Temp. Max. 40ºC.
High pressure hose: ....................................... inner diam. 1/4”, 2 m. long
Lubricant: ....................................................... four-stroke motor oil SAE 15W/40.
Noise level: ..................................................... not higher than 90 dB (A)
Intended use
Check tests for pressure or air tightness of piping
systems and containers used in all types of
installations.
Hydraulic installations, heating facilities, compressed
air, steam, cooling, oil and sprinkler installations,
thermal solar systems, etc.
Manufacturing of boilers (coil air tightness check)
and pressurised recipients or tanks.
Circuit filling.
Routine maintenance
Before connecting the pump to the power and water
supplies:
Check carefully serviceability of h.p. hose and
cord with plug. If necessary, replace them with
new ones.
Check water filter (No. V121M37 - C Spare
Parts). Get it clean or replaced, if required.
If the equipment is going to remain unused for a
long period, we recommend that you empty out any
residual water from the internal circuits.
Avoid storing the equipment in very cold areas where
there may be a risk of freezing.
Maintain the water filter clean and in good
condition.
If you are using the equipment with Glycol or Tifocor-
type antifreeze products, switch the system on with
clean, fresh water in order to flush out the internal
circuits.
a.
b.
Repair, replacement of parts
For the most accessible sealing gaskets, there is a
maintenance kit (cod. R6.1186) which enables you to
change worn or degraded gaskets, thus extending
the electric pump’s working life.
Operating instructions
Open master bleeder (pos. B of the of outer
view) of the piping system to be tested (pos.
A).
Connect the water inlet hose (pos. F of the of
outer view) to the power pump. It is possible to
feed the testing power pump in two ways:
directly from the water network (min. 1 bar
pressure) – pos. E of the outer view,
from a tank placed max. 1 meter below the
level of the power pump (pos. D of the of
outer view).
Connect the high pressure hose (pos. C of the
of outer view) to both power pump and piping
system (pos. A).
Open the valve V2 towards OPEN. Turn the
valve V1 knob towards - bar till the its stop
point.
Put the plug (pos. I of the of outer view) into
its socket: the power must be 230 V, 50/60 Hz,
single phase. Switch on the power pump (pos.
G of the of outer view) and let it run until all air
has been drained from tested piping.
Switch the power pump (pos. G) off and close
the master bleeder (pos. B).
To submit the piping system to wanted test
pressure:
switch again the power pump on,
turn slowly the valve V1 towards +bar
increasing the pressure till wanted test
pressure is pointed out by the manometer
(pos. F of the of outer view),
close completely the valve V2 towards
CLOSED.
If you notice that the manometer points out a
pressure higher than the wanted one:
open fully the valve V2 towards OPEN and
open the valve V1 towards - bar till reaching
the wanted pressure,
close the valve V2 towards CLOSED,
switch the power pump off.
1.
2.
a.
b.
3.
4.
5.
6.
7.
a.
b.
c.
8.
d.
e.
f.

11 ENGLISH
Once the piping test has been carried out, open
fully the valve V2 towards OPEN and turn the
valve V1 towards - bar.
9.
WARNING:
Use clean fresh water only and/or non-aggressive
liquids.
Once wanted pressure is reached, avoid the power
pump running for more than 1,5 minutes.
Fault, possible causes, repairs
Though switched on, the motor does not start running
Current does not reach the motor
terminal box
Check plug/socket contact. Check cord wires integrity up to
terminal box. Reset the electrical feeding cut by motor thermal
protection and/or replace blown fuses.
Current reaches the motor terminal box,
however with too low voltage
Arrange for motor to be fed with correct 230V, 50/60 Hz (110 V.)
electric current
Pump jammed up or stuck by ice.
Motor rotor stuck Apply to an appointed Service Center
La bomba funciona pero no sube presión
Pump is fed with too small quantity of
water
Check the feeding water hose: its inner diameter must be min. 15
mm.. Moreover the feeding water has to flow from cock with min.
pressure of 1 bar
Considerable quantity of air mixed with
inlet water
Put a vented storage tank in the water feeding line between cock
and water inlet with the pump
Water filter clogged Clean the filter
Pump water seals worn out or pump
valves jammed
Use the R6.1186 air tightness kit. Apply to an appointed Service
Center
Valve V1 at the minimum point of
pressure Turn the valve V1 till reaching the wanted pressure
Irregular pressure output combined to considerable noise
Air mixed with feeding water Check tightness at both ends of feeding water hose
Pump is fed with too small quantity of
water
Check the feeding water hose: its inner diameter must be min. 15
mm. Moreover the feeding water has to flow from cock with min.
pressure of 1 bar
Pump gets the tested piping pressurised but cannot keep wanted pressure
Valve V2 does not perform properly Check the functioning of the valve V2. Clean it and remove dirt
that water may have carried inside

12
ENGLISH
Safety instrutions
This document contains important instructions for
people safety. It has been drawn up for the user.
Carefully keep it for any further reference.
Please carefully read and follow these instructions
for every starting of the testing power pump:
Be sure that the electric system is equipped
with a ground fault interrupter switch.
Disconnect always the power pump at the
end of every use and before the following
operations:
Moving the power pump from a position to
another,
Making any maintenance operations,
Making every check of accessories
replacement.
Do not pull the electric cable, the water feeding
hose, the high pressure hose connected to the
piping system, in order to get any moving of
the electric pump.
Never pull the power supply cable or the power
pump in order to disconnect the plug from the
socket.
Never allow incapable (children, teen-agers,
etc.) or not trained people to use the power
pump.
In order to guarantee the power pump safety,
follow the manufacturer instructions and use
original spare parts, components and accessories
only or parts approved by the manufacturer.
The water jets can be very dangerous if used in
an improper way: never point the jet to people,
animals, equipment under pressure and to the
power pump itself.
Do not point the water jet to yourself or to other
people in order to clean clothes or shoes.
ATTENTION: hoses, accessories and couplings
are really important for the power pump safety.
Please use hoses, accessories and couplings
recommended by the manufacturer only.
Do not use the power pump if the power
supply cable or any other important parts (such
as safety devices, high pressure hose, etc.) are
damaged.
If an extension cable has to be used, the plug
and the socket must be water-proof.
Improper cable extensions can be dangerous.
1.
2.
a.
b.
c.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
GB When its useful life is over,
do not dipose or the machine
into the domestic waste,
please send it to auhorised
places for recycling.

13 FRANÇAIS
Données techniques
Tension: .......................................................... 220-240 V., 50/60 Hz (110 V.), monophasée.
Puissance nominale du moteur: ................... 1,3 Kw.
Intensité de courant nominal: ...................... 6 A.
Classe de protection: ..................................... IP32
Pression maximale: ........................................ 40 bar
Débit nominal: ............................................... max. 6 l/min
Poids net de l’équipement: ........................... 16 Kg
Dim. totales de l’équipement: ...................... 380 x 290 x 300 mm.
Eau d’alimentation: ....................................... eau douce propre, Glycol, Tyfocor, Temp. Max. 40ºC
Tuyau de haute pression: .............................. diam. inter 1/4”, 1,2 m longueur
Lubrifiant: ...................................................... huile pour moteurs 4 temps SAE 15W/40.
Niveau de bruit: ............................................. ne dépassant pas 90 dB (A)
Application
Essais de vérification sur la pression ou l’étanchéité
des systèmes de tuyauteries et contenants utilisés
dans des installations de tout type.
Installations hydrauliques de chauffage, air comprimé,
installations de vapeur, de réfrigération, d’huile ;
d’aspersion, systèmes solaires thermiques, etc.
Fabrication de chaudières (vérification d’étanchéité
des serpentins) et récipients ou réservoirs sous
pression.
Emplissage de circuits.
Maintenance périodique
Avant de raccorder la pompe aux prises électrique et
d’eau :
Vérifier attentivement l’état du tuyau de haute
pression et du câble avec fiche. Si nécessaire, les
remplacer par de nouveaux.
Vérifier le filtre (No. V121M37 - C Spare Parts) à
eau. Le nettoyer ou le remplacer si nécessaire.
Si l’équipement va être arrêté pendant une longue
période de temps, il est recommandé de vider l’eau
résiduelle des circuits internes.
Éviter d’entreposer l’équipement dans des endroits
très froids où il a un risque de congélation.
Maintenir le filtre d’eau propre et en bon état.
Si l’on utilise l’équipement avec des antigels type
Glycol, Tyfocor, etc., faire fonctionner l’équipement
avec de l’eau douce propre pour nettoyer les circuits
internes.
a.
b.
Réparations et changement des pièces
Pour l’ensemble des joints d’étanchéité les plus
accessibles, on dispose d’un kit d’entretien (code
R6.1186), qui permet de changer les joints les
plus usés ou dégradés et rallonger ainsi la vie de
l’électropompe.
Le changement de pièces, la révision générale de
la pompe et les vérifications de fonctionnement
doivent toujours être réalisés par des centres de
services officiels.
Instructions d’opération
Ouvrir la purge principale (pos.B de la vue
d’ensemble) du système de tuyauterie que l’on
veut essayer (pos. A).
Raccorder le tuyau d’entrée d’eau (pos. F de la
vue d’ensemble) sur l’électropompe. Il y a deux
manières d’alimenter l’électropompe d’essai :
directement du réseau d’eau (pression
minimale de 1 bar) – pos. E de la vue
d’ensemble,
d’un bac situé au max. à 1 mètre au-dessous
du niveau de l’électropompe (pos. D de la
vue d’ensemble).
Raccorder le tuyau de haute pression (pos. C
de la vue d’ensemble) à l’électropompe et au
système de tuyauterie (pos. A).
Ouvrir la vanne V2 dans le sens OPEN. Tourner
la poignée de la vanne V1 dans le sens -bar
jusqu’à ce qu’elle fasse butée.
Brancher la fiche (pos. I de la vue d’ensemble) :
l’alimentation doit être de 230 V, 50/60 Hz (110
V.), monophasée. Brancher l’électropompe
(pos.G de la vue d’ensemble) et la faire
fonctionner jusqu’à ce que tout l’air soit sorti
de la tuyauterie d’essai.
Débrancher l’électropompe (pos. G) et fermer
la purge principale (pos. B).
Pour atteindre la pression d’essai nécessaire:
rebrancher l’électropompe,
tourner lentement la vanne V1 dans le sens
+bar en augmentant la pression jusqu’à
ce que le manomètre indique la pression
souhaitée (pos. F de la vue d’ensemble),
fermer complètement la vanne V2 dans le
sens CLOSED.
Si l’on d’aperçoit que le manomètre indique
une pression supérieure à celle souhaitée :
ouvrir complètement la vanne V2 dans
le sens OPEN et ouvrir la vanne V1 dans
le sens –bar jusqu’à atteindre la pression
souhaitée,
1.
2.
a.
b.
3.
4.
5.
6.
7.
a.
b.
c.
8.
d.

14
FRANÇAIS
fermer la vanne V2 dans le sens CLOSED,
débrancher l’électropompe.
Après avoir réalisé l’essai, ouvrir entièrement la
vanne dans le sens OPEN et tourner la vanne V1
dans le sens -bar.
e.
f.
9.
AVERTISSEMENT
Utiliser uniquement de l’eau douce propre ou des
liquides non agressifs.
Après avoir atteint la pression souhaitée, éviter
que la pompe ne fonctionne pendant plus de 1,5
minutes.
Défaillances, causes éventuelles, réparations
Bien qu’il soit branché, le moteur ne démarre pas
Le courant n’arrive pas à la boîte à
bornes
Vérifier le raccord fiche / prise. Vérifier la continuité des câbles
jusqu’à la boîte à bornes. Réarmer la protection thermique du
moteur ou remplacer les fusibles fondus
Le courant arrive à la boîte à bornes,
mais avec une tension très basse Brancher le moteur sur une source de 230V, 50/60 Hz (110 V.)
Pompe grippée ou bouchée par le gel.
Rotor du moteur grippé Appeler un centre de service officiel
La pompe fonctionne mais la pression ne monte pas
Alimentation en eau insuffisante
Vérifier le tuyau d’alimentation : le diamètre intérieur doit être
d’au moins 15 mm. De plus, la pression d’eau dans le robinet de
prise doit être d’au moins 1 bar
Quantité d’air considérable dans l’eau
d’entrée
Installer un bac de stockage avec purge dans la ligne d’alimentation
entre le robinet et l’entrée à la pompe
Filtre à eau sale Nettoyer le filtre
Joints de la pompe en mauvais état ou
vannes de la pompe grippées
Utiliser le kit d’étanchéité R6.1186. Appeler un centre de service
officiel
Vanne V1 réglée à la pression minimale Ouvrir la vanne V1 jusqu’à atteindre la pression souhaitée
Pression de décharge irrégulière et bruit considérable
De l’air dans l’eau d’alimentation Vérifier l’étanchéité aux deux bouts du tuyau d’alimentation
Alimentation en eau insuffisante
Vérifier le tuyau d’alimentation: le diamètre intérieur doit être
d’au moins 15 mm. De plus, la pression d’eau dans le robinet doit
être d’au moins 1 bar
La tuyauterie atteint la pression d’essai mais ne maintient pas la pression souhaitée
La vanne V2 ne fonctionne pas
correctement
Vérifier le fonctionnement de la vanne V2. La nettoyer et retirer
la saleté qu’a pu transporter l’eau à l’intérieur

15 FRANÇAIS
Instructions de sécurité
Ce document contient des instructions importantes
pour la sécurité des personnes. Il s’adresse à
l’utilisateur. Le garder dans un endroit sûr pour
pouvoir le consulter ultérieurement.
Lire attentivement et suivre les instructions à chaque
démarrage de l’électropompe d’essai :
S’assurer que le système électrique est pourvu
d’un interrupteur différentiel de fuite à la
terre.
Débrancher toujours l’électropompe après
chaque essai et avant de réaliser les opérations
suivantes :
Déplacement de l’électropompe d’une
position à une autre, Toute opération de
maintenance,
Toute vérification de changement
d’accessoires.
Ne pas tirer sur le câble électrique, le tuyau
d’alimentation, le tuyau de haute pression
raccordé au système de tuyauteries, pour
bouger l’électropompe
Ne jamais tirer sur le câble d’alimentation
électrique pour le débrancher
Ne jamais permettre à des personnes non
qualifiées (enfants, adolescents, etc.) ou
sans formation quant à l’utilisation de
l’électropompe, de manipuler la pompe.
Pour garantir la sécurité de l’électropompe,
suivre les instructions du fabriquant et utiliser
uniquement des pièces de rechange, des
composants et des accessoires d’origine ou des
pièces autorisées par le fabriquant.
Les buses d’eau peuvent être très dangereuses
si elles sont mal utilisées : ne jamais diriger le jet
d’eau vers les personnes, animaux, équipements
sous pression ou la propre électropompe.
Ne pas diriger le jet contre soi-même ou
d’autres personnes pour nettoyer vêtements
ou chaussures.
ATTENTION: les tuyaux, les accessoires et les
couplages sont très importants pour la sécurité
de l’électropompe. Utiliser exclusivement
des tuyaux, des accessoires et des couplages
recommandés par le fabriquant.
ne jamais utiliser l’électropompe avec le câble
d’alimentation électrique ou d’autres parties
importantes (comme dispositifs de sécurité,
tuyau de haute pression, etc.) endommagés.
S’il vous faut utiliser une rallonge, la fiche et la
prise devront être imperméables.
Les rallonges inadéquates peuvent s’avérer
dangereuses.
1.
2.
a.
b.
3.
1.
2.
3.
4.
5.
6.
7.
8.
9.
F Une fois la vie utile de la
machine terminée, ne la jetez
pas à la poubelle, veuillez
la remettre en vue de son
recyclage dans les endroits
autorisés.

16
ESPAÑOL
Datos técnicos
Tensión ........................................................... 220-240 V., 50/60 Hz (110 V.), monofásica.
Potencia nominal del motor ........................ 1,3 Kw.
Intensidad de corriente nominal .................. 6 A.
Clase de protección ...................................... IP32.
Presión máxima ............................................. 40 bar.
Caudal nominal: máx. ................................... 6 l/min.
Peso neto del equipo: .................................. 16 Kg.
Dim. totales del equipo: .............................. 380 x 290 x 300 mm.
Agua de alimentación: ................................. agua dulce limpia, Glycol, Tyfocor, Tempertaura máxima: 40ºC.
Manguera de alta presión: .......................... Ø int. 1/4”, 1,2 m. longitud
Lubricante: ..................................................... aceite para motores de 4 tiempos SAE 15W/40.
Nivel de ruido: .............................................. no superior a 90 dB (A).
Aplicación
Pruebas de comprobación sobre la presión o la
estanqueidad de sistemas de tuberías y contenedores
utilizados en instalaciones de todo tipo.
Instalaciones hidráulicas, de calefacción, aire
comprimido, instalaciones de vapor, de refrigeración,
de aceite, de rociado, sistemas solares térmicos etc.
Fabricación de calderas (comprobación de
estanqueidad de serpentines) y recipientes ó
depósitos a presión, llenado de circuitos.
Mantenimiento periódico
Antes de conectar la bomba a tomas eléctrica y de
agua:
Comprobar detenidamente el estado de la
manguera de alta presión y del cable con
enchufe. En caso necesario, reemplazarlos por
unos nuevos.
Comprobar el filtro de agua (No. V121M37 - C
Spare Parts). Limpiarlo o reemplazarlo en caso
necesario.
Si el equipo va a estar parado durante un largo
periodo, se recomienda vaciar el agua residual de los
circuitos internos
Evitar almacenar el equipo en lugares muy fríos
donde haya riesgo de congelación
Mantener el filtro de agua limpio y en buen estado
Si se utiliza el equipo con anticongelantes tipo Glycol,
Tifocor, etc. hacer funcionar el equipo con agua dulce
a.
b.
Reparación y cambio de piezas
Para el conjunto de juntas de estanqueidad más
accesibles, se dispone de un Kit de mantenimiento
(cod. R6.1186), que permite cambiar las juntas
con mayor desgaste o degradación y alargar así el
periodo de vida de la electrobomba.
El cambio de piezas, la revisión general de la
bomba y las comprobaciones de funcionamiento
deben realizarse solamente por Centros de Servicio
oficiales.
Instrucciones de operación
Abrir la purga principal (pos. B de la vista
general) del sistema de tubería que se quiere
probar (pos. A).
Conectar la manguera de entrada de agua
(pos. F de la vista general) a la electrobomba.
Hay dos formas de alimentar la electrobomba
de prueba:
directamente de la red de agua (presión
mín. de 1 bar) – pos. E de la vista general.
de un tanque situado como máx. a 1 metro
por debajo del nivel de la electrobomba
(pos. D de la vista general).
Conectar la manguera de alta presión (pos. C de
la vista general) a la electrobomba y al sistema
de tubería (pos. A).
Abrir la válvula V2 en el sentido OPEN. Girar
la manilla de la válvula V1 en el sentido - bar
hasta que haga tope.
Enchufar la clavija (pos. I de la vista general): la
alimentación debe ser 230 V, 50/60 Hz (110 V),
monofásica. Conectar la electrobomba (pos. G
de la vista general) y dejarla en marcha hasta
que todo el aire haya salido de la tubería de
prueba.
Desconectar la electrobomba (pos. G) y cerrar
la purga principal (pos. B).
Para alcanzar la presión de prueba necesaria:
conectar de nuevo la electrobomba,
girar lentamente la válvula V1 en el sentido
+bar aumentando la presión hasta que el
manómetro indique la presión deseada (pos.
H de la vista general).
cerrar completamente la válvula V2 en el
sentido CLOSED.
Si se observa que el manómetro indica una
presión mayor que la deseada:
abrir completamente la válvula V2 en el
sentido OPEN y abrir la válvula V1 en el
sentido - bar hasta alcanzar la presión
deseada.
1.
2.
a.
b.
3.
4.
5.
6.
7.
a.
b.
c.
8.
d.

17 ESPAÑOL
cerrar la válvula V2 en el sentido CLOSED,
desconectar la electrobomba.
Después de haber realizado la prueba, abrir
completamente la válvula V2 en el sentido
OPEN y girar la válvula V1 en el sentido - bar.
e.
f.
9.
ATENCIÓN:
Utilizar solamente agua dulce limpia o líquidos no
agresivos.
Después de haber alcanzado la presión deseada,
evitar que la bomba funcione durante más de 1,5
min.
Fallos, posibles causas y reparaciones
A pesar de estar conectado, el motor no se pone en marcha
La corriente no llega a la caja de bornes
Comprobar la conexión clavija / enchufe. Comprobar la continuidad
de los cables hasta la caja de bornes. Rearmar la protección térmica
del motor o reemplazar fusibles fundidos.
La corriente llega a la caja de bornes,
pero con tensión muy baja Conectar el motor a una fuente de 230V, 50/60 Hz (110 V.).
Bomba agarrotada o taponada por hielo.
Rotor del motor agarrotado Llamar a un Centro de Servicio oficial .
La bomba funciona pero no sube presión
Alimentación de agua insuficiente
Comprobar la manguera de alimentación: el diámetro interior
debe ser por lo menos de 15 mm. Además la presión de agua en el
grifo de toma debe ser por lo menos de 1 bar.
Considerable cantidad de aire en el agua
de entrada
Instalar un tanque de almacenamiento con purga en la línea de
alimentación entre el grifo y la entrada a la bomba.
Filtro de agua sucio Limpiar el filtro.
Juntas de la bomba en mal estado o
válvulas de la bomba agarrotadas. Utilizar el kit de estanqueidad R6.1186
Válvula V1 reglada a presión mínima. Abrir la válvula V1 hasta alcanzar la presión deseada.
Presión de descarga irregular y ruido considerable
Aire en el agua de alimentación Comprobar la estanquidad en ambos extremos de la manguera
de alimentación
Alimentación de agua insuficiente
Comprobar la manguera de alimentación: el diámetro interior
debe ser por lo menos de 15 mm. Además la presión de agua en el
grifo de toma debe ser por lo menos de 1 bar
La tubería alcanza la presión de prueba pero no mantiene la presión deseada
La válvula V2 no funciona correctamente Comprobar el funcionamiento de la válvula V2. Limpiarla y quitar
la suciedad que haya podido transportar el agua a su interior

18
ESPAÑOL
Instrucciones de seguridad
Este documento contiene instrucciones importantes
para la seguridad de las personas. Está dirigido
al usuario. Guardarlo en sitio seguro para futuras
consultas.
Leer detenidamente y seguir estas instrucciones en
cada arranque de la electrobomba de prueba:
Asegurarse de que el sistema eléctrico está
provisto de un interruptor diferencial de fuga
a tierra.
Desconectar siempre la electrobomba después
de cada prueba y antes de realizar las
operaciones siguientes:
Desplazamiento de la electrobomba de una
posición a otra.
Cualquier operación de mantenimiento.
Cualquier comprobación de cambio de
accesorios.
No tirar del cable eléctrico, de la manguera de
alimentación, ni de la manguera de alta presión
conectada al sistema de tuberías, para mover la
electrobomba.
No tirar nunca del cable de alimentación
eléctrica para desenchufarlo.
No permitir nunca el manejo de la bomba a
personas no capacitadas (niños, adolescentes,
etc.) o sin formación para el uso de la
electrobomba.
Para garantizar la seguridad de la electrobomba,
seguir las instrucciones del fabricante y utilizar
solamente piezas de recambio, componentes y
accesorios originales, o piezas autorizadas por
el fabricante.
Las boquillas de agua pueden ser muy
peligrosas si se utilizan de forma inapropiada:
no apuntar nunca el chorro de agua hacia
personas, animales, equipos a presión o la
propia electrobomba.
No apuntar nunca el chorro de agua hacia uno
mismo ni a otras personas para limpiar la ropa
o los zapatos.
ATENCIÓN: las mangueras, los accesorios y los
acoplamientos son muy importantes para la
seguridad de la electrobomba. Utilizar solamente
manqueras, accesorios y acoplamientos
recomendados por el fabricante.
No utilizar nunca la electrobomba con el
cable de alimentación eléctrica u otras partes
importantes (como dispositivos de seguridad,
manguera de alta presión, etc.) estropeados.
Si se debe utilizar un alargador, la clavija y el
enchufe deben ser impermeables.
Los alargadores inadecuados pueden ser
peligrosos.
1.
2.
a.
b.
c.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
El usuario debe tener en cuenta todas las normas
de seguridad mencionadas en este manual. En
caso contrario, el mal uso del equipo puede
provocar accidentes y el fabricante no asume
responsabilidad alguna si es debido a la omisión
de las normas de seguridad aquí citadas.
13.
E Una vez acabada la vida útil
de la máquina, no la tire en la
basura doméstica, por favor
entréguela para su reciclaje
en los lugares autorizados.

19 ITALIANO
Dati tecnici
Alimentazione elettrica: ............................... 220-240 V., 50/60 Hz (110V), monofase.
Potenza nominale; ........................................ 1.6 kw
Corrente nominale: ....................................... 6 A
Grado di protezione ...................................... IPX4
Pressione max.: .............................................. 40 bar
Portata max.: ................................................. 7 lt/min.
Peso: ............................................................... kg. 16
Dimensioni: .................................................... 380 x 290 x 300 mm.
Acqua di alimentazione: ............................... dolce e pulita, Glycol, Tyfocor, Temp. Max 40ºC
Tubo alta pressione: ...................................... diametro interno 1/4”, lunghezza m2.
Lubrificante: .................................................. olio per motori a 4 tempi SAE 15W/40.
Rumorosità: ................................................... inferiore a 90 db (a).
Uso previsto
Prove di verifica sulla pressione o sulla tenuta dei
sistemi di tubature e contenitori utilizzati in impianti
di qualsiasi tipo.
Impianti idraulici, di riscaldamento, aria compressa,
impianti di vapore, di refrigerazione, di olio, di
spruzzatura, sistemi solari termici, ecc.
Fabbricazione di caldaie (verifica della tenuta dei
serpentini) e recipienti o serbatoi a pressione.
Riempimento di circuiti.
Manutenzione ordinaria
Prima di fare uso dell’elettropompa:
Controllare attentamente il buon stato del cavo
di alimentazione elettrica con spina e del tubo
alta pressione. Se necessario, sostituirli.
Controllare lo stato del filtro d’acqua (No.
V121M37 - C Spare Parts) di alimentazione.
Pulirlo o, se necessario, sostituirlo.
Se l’apparecchiatura rimane ferma per un lungo
periodo, si raccomanda di svuotare l’acqua residuale
dei circuiti interni
Evitare di stoccare l’apparecchiatura in luoghi molto
freddi in cui esista rischio di congelamento.
Mantenere il filtro d’acqua pulito e in buone
condizioni
Se si utilizza l’apparecchiatura con anticongelanti tipo
Glycol, Tifocor, ecc. far funzionare l’apparecchiatura
con acqua dolce pulita per pulire i circuiti interni.
a.
b.
Manutenzione straordinaria
Per l’insieme delle guarnizioni di tenuta più
accessibili, si dispone di un Kit di manutenzione (cod.
R6.1186), che consente di sostituire le guarnizioni
con maggior usura o degradazione ed allungare così
la durata dell’elettropompa.
Le riparazioni, le sostituzioni di pezzi, i controlli di
regolare funzionamento possono venir eseguiti
soltanto dai centri autorizzati per l’assistenza
tecnica.
Istruzioni d’uso
Aprire lo sfiato pilota (pos. B della vista esterna)
dell’impianto da collaudare (A).
Collegare il tubo di alimentazione dell’acqua
(pos. F della vista esterna) all’elettropompa.
E’ possibile alimentare l’elettropompa in due
modi:
Direttamente dalla rete idrica (pressione
minima di 1 bar) - pos. E della vista esterna,
Da un serbatoio (pos. D della vista esterna)
posto non oltre 1 metro al di sotto del livello
dell’elettropompa.
Collegare il tubo alta pressione (pos. C della
vista esterna) all’impianto da collaudare (pos.
A) e all’elettropompa.
Aprire la valvola V2 in direzione open. Ruotare
la manopola della valvola V1 in direzione del
segno -bar fino a fine corsa.
Inserire la spina (pos. I della vista esterna) nella
presa di alimentazione elettrica (accertarsi che
sia corrente monofase, 230 v, 50/60 Hz (110V)).
Avviare l’elettropompa (pos. G della vista
esterna) e tenerla in funzione sino a che dallo
sfiato pilota esca soltanto acqua.
Fermare l’elettropompa (pos. G) e chiudere lo
sfiato pilota (pos. B)
Per portare l’impianto alla pressione voluta:
Riavviare l’elettropompa,
Ruotare lentamente la valvola V1 verso il
segno +bar fino al raggiungimento della
pressione voluta indicata dal manometro
(pos. F della vista esterna),
Chiudere completamente la valvola V2 verso
closed.
Se involontariamente la pressione voluta risulta
superata, agire nel seguente modo:
Aprire la valvola V2 verso open e aprire la
valvola v1 in direzione del segno - bar fino al
raggiungimento della pressione voluta,
Chiudere la valvola V2 verso closed,
Fermare l’elettropompa.
1.
2.
a.
b.
3.
4.
5.
6.
7.
a.
b.
c.
8.
d.
e.
f.

20
ITALIANO
Non appena effettuato il collaudo dell’impianto
aprire completamente la valvola V2 verso open
e ruotare la valvola V1 in direzione - bar.
9.
ATTENZIONE
Utilizzare solo acqua pulita e/o liquidi non aggressivi
Ottenuta la pressione voluta, evitare di far funzionare
l’elettropompa per più di 1,5 minuti.
Irregolarita’, cause, rimedi
Premendo l’interruttore l’elettropompa non si avvia
Non arriva corrente alla morsettiera del
motore
Controllare il contatto spina/presa. Controllare la continuità
del cavo d’alimentazione sino alla morsettiera del motore.
Ripristinare l’erogazione di corrente interrotta dall’ intervento
della protezione automatica dell’impianto o delle valvole fusibili.
Arriva corrente al motore ma con
tensione troppo bassa.
Adeguare l’alimentazione e fare in modo che al motore giunga
corrente con tensione di 230V, 50/60 Hz (110V).
La pompa è bloccata o gelata. Il motore
è bloccato. Rivolgersi ad un centro di assistenza autorizzato.
L’elettropompa gira ma non genera pressione
La pompa è alimentata con quantità
d’acqua insufficiente
Controllare che il tubo di alimentazione abbia diametro interno
di almeno 15 mm. E che la pressione dell’acqua di alimentazione
sia minimo di 1 bar.
Notevoli quantità d’aria miscelata
all’acqua di alimentazione
Interporre una vaschetta d’espansione tra rubinetto erogatore e
raccordo entrata acqua nella pompa.
Filtro acqua intasato Pulire filtro
Guarnizioni di tenuta logore o valvole
della pompa intasate
Usare il kit di tenuta R6.1186
Rivolgersi ad un centro di assistenza autorizzato
Valvola V1 non regolata Regolare la valvola sulla pressione voluta
Generazione di pressione irregolare con accresciuta rumorosità
Aria miscelata all’acqua di
alimentazione
Controllare la tenuta ad entrambe le estremità del tubo dell’acqua
di alimentazione
La pompa non riceve sufficiente quantità
d’acqua
Controllare che il tubo di alimentazione abbia un diametro interno
di almeno 15 mm. E che la pressione dell’acqua di alimentazione
sia minimo di 1 bar
L’elettropompa genera pressione ma non la mantiene
La valvola V2 non funziona
correttamente
Controllare il funzionamento della valvola v2. Pulirla, togliendo
le impurità
