Rotoclear P-11500 User manual

1
Rotierendes Sichtfenster
Rotating inspection glass
Typ P-11500
Betriebsanleitung Original
Operating Manual Translation
Stand / Revision 15.09.2015
ersetzt alle vorherigen Stände. Ältere Stände der
Betriebsanleitung werden nicht automatisch
ausgetauscht. Sehen Sie bitte den aktuellen Stand
auf der Website www.rotoclear.de .
Replaces any former versions. Older revisions will
not automatically be replaced.
Please find the updated revision on
www.rotoclear.de .
Einleitung
Vielen Dank für den Kauf unseres Produktes.
Beachten Sie Texte und Bilder dieser Anweisungen,
um das Produkt richtig zu verwenden. Lesen Sie
vor der Inbetriebnahme insbesondere die
Sicherheitsinformationen durch.
Bewahren Sie diese Betriebsanleitung am
Einsatzort des Gerätes sorgfältig auf.
Introduction
Thanks for purchasing this product. Follow the text
and pictures of the manual for proper use of this
product. Thoroughly read the instructions, especially
the safety information, before using the product.
Keep this manual at operation site as source of
reference.

2
A Inhaltsverzeichnis Directory
No
Inhalt
C
ontents
Seite
Page
A
Inhaltsv
erzeichnis
D
irectory
2
B
Sicherheitsinformationen
S
af
e
ty
I
nformation
2
-
3
C
Haftungsausschlu
ss
Liability D
iscl
i
amer
3
D
Wichtige Informationen
Impo
rtant I
nformation
3
E
Betriebsanleitung
O
perating
M
anual
4
-
17
1 Bestimmungsgemäße Verwendung Intended use 4
2 Transport und Inhalt Transport and contents 5
3 Vorbereitung der Teile Preparing components 6

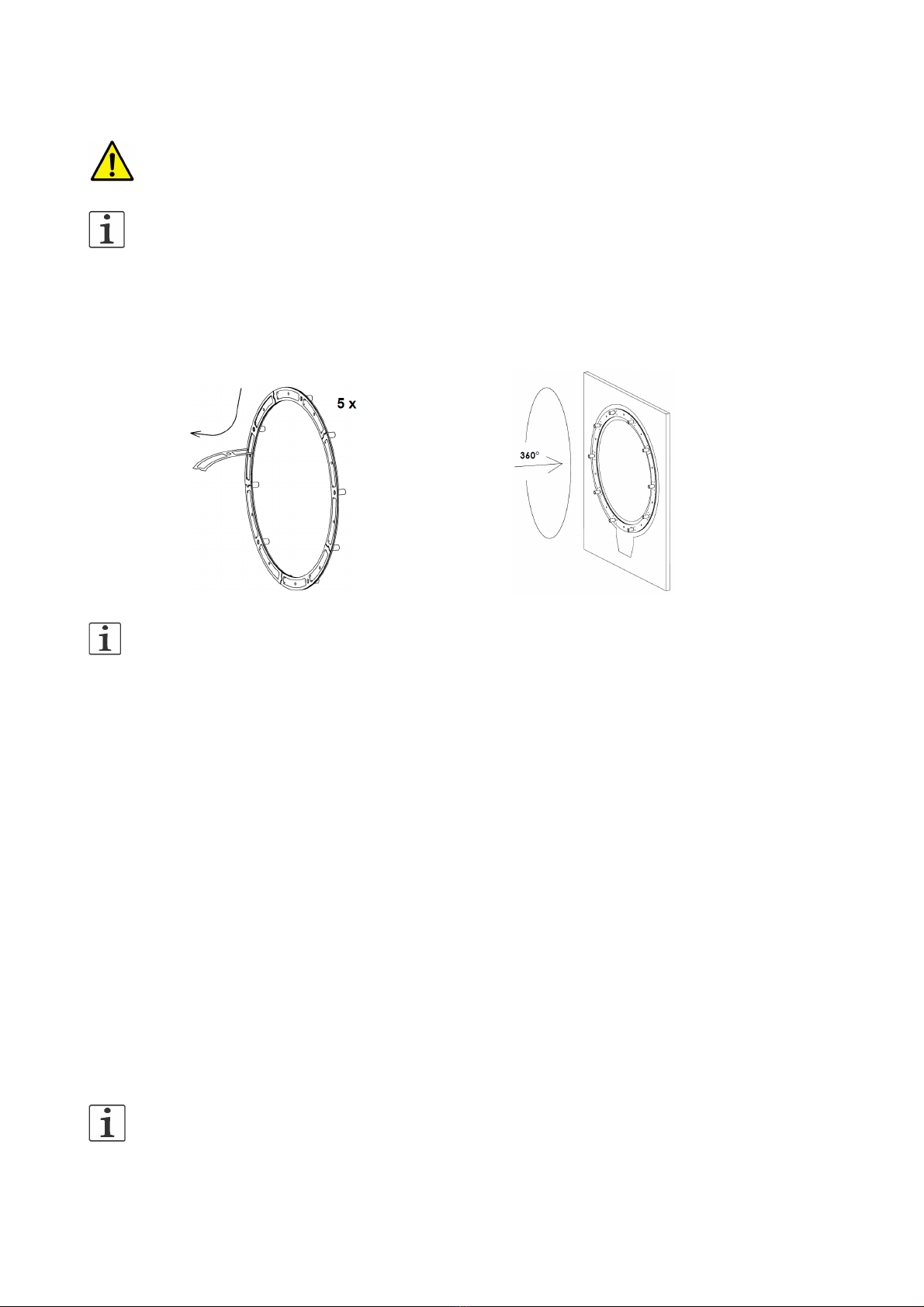

4a Montage durch Kleben Mounting with glue 7 - 8

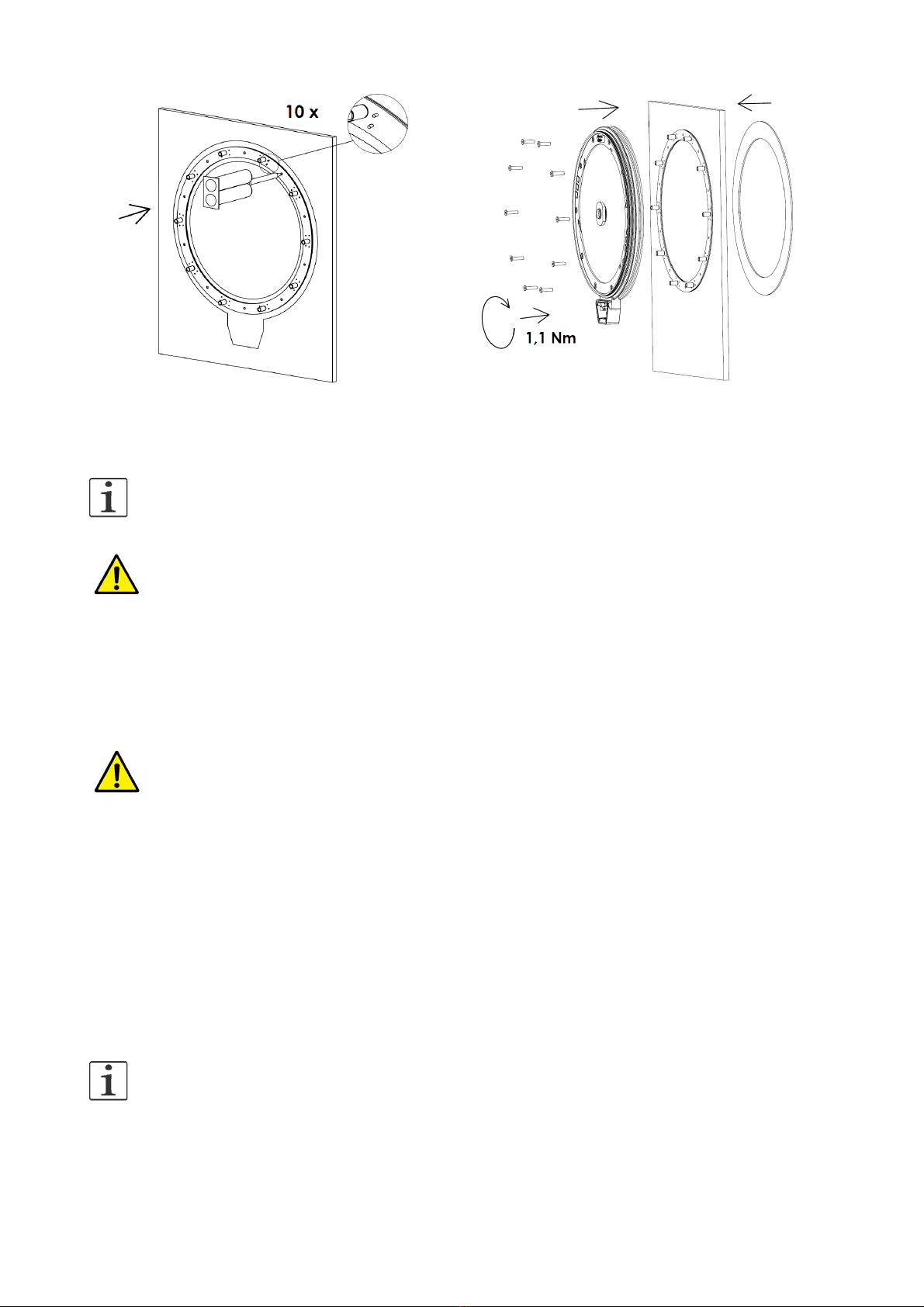

4b Montage durch Schrauben Mounting with screws 8 - 9

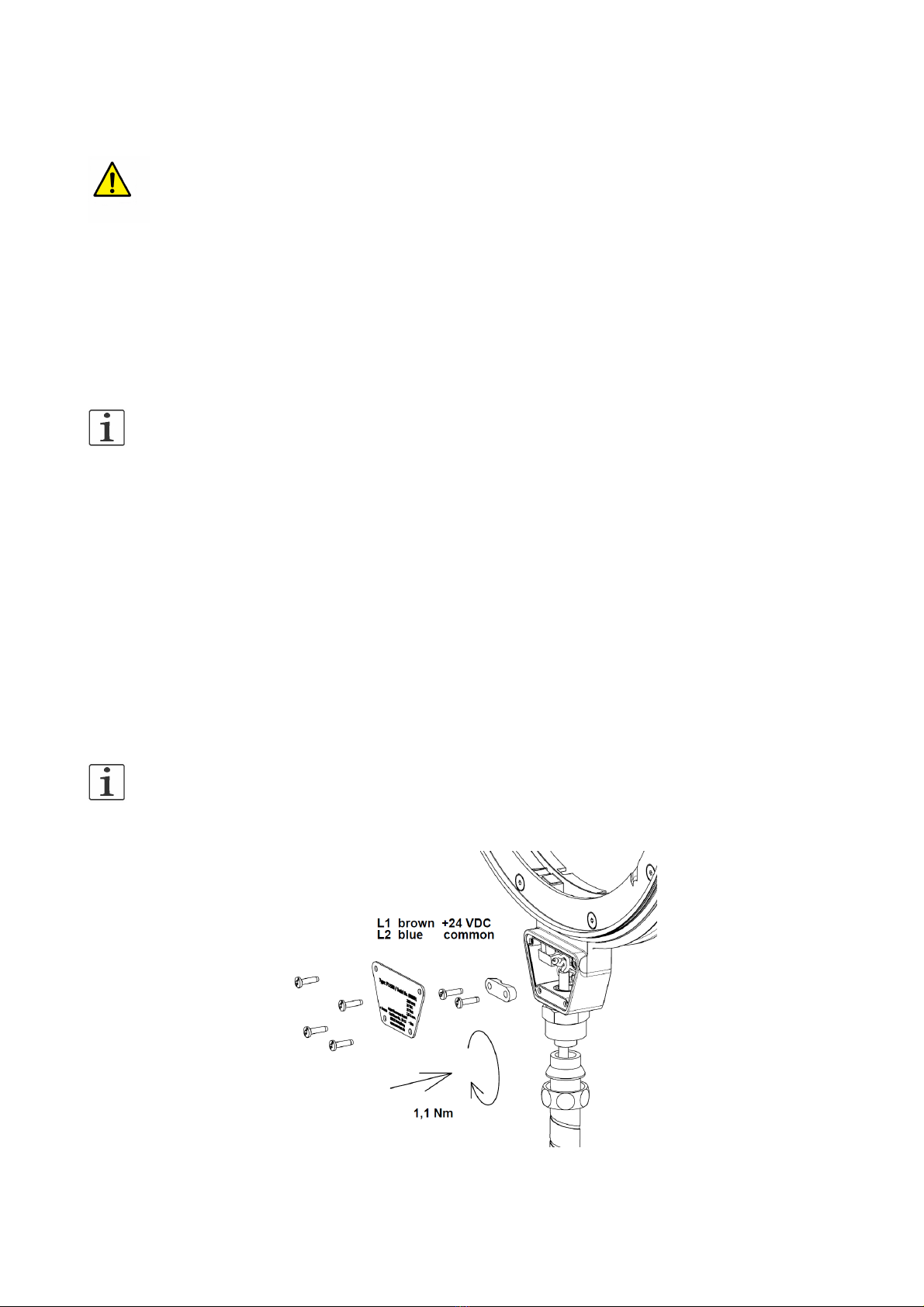

5 Elektromontage Electrical installation 10
6 Vorbereitung des Innendruck Preparing internal pressure 11 - 12
7 Montage Rotor Rotor installation 13

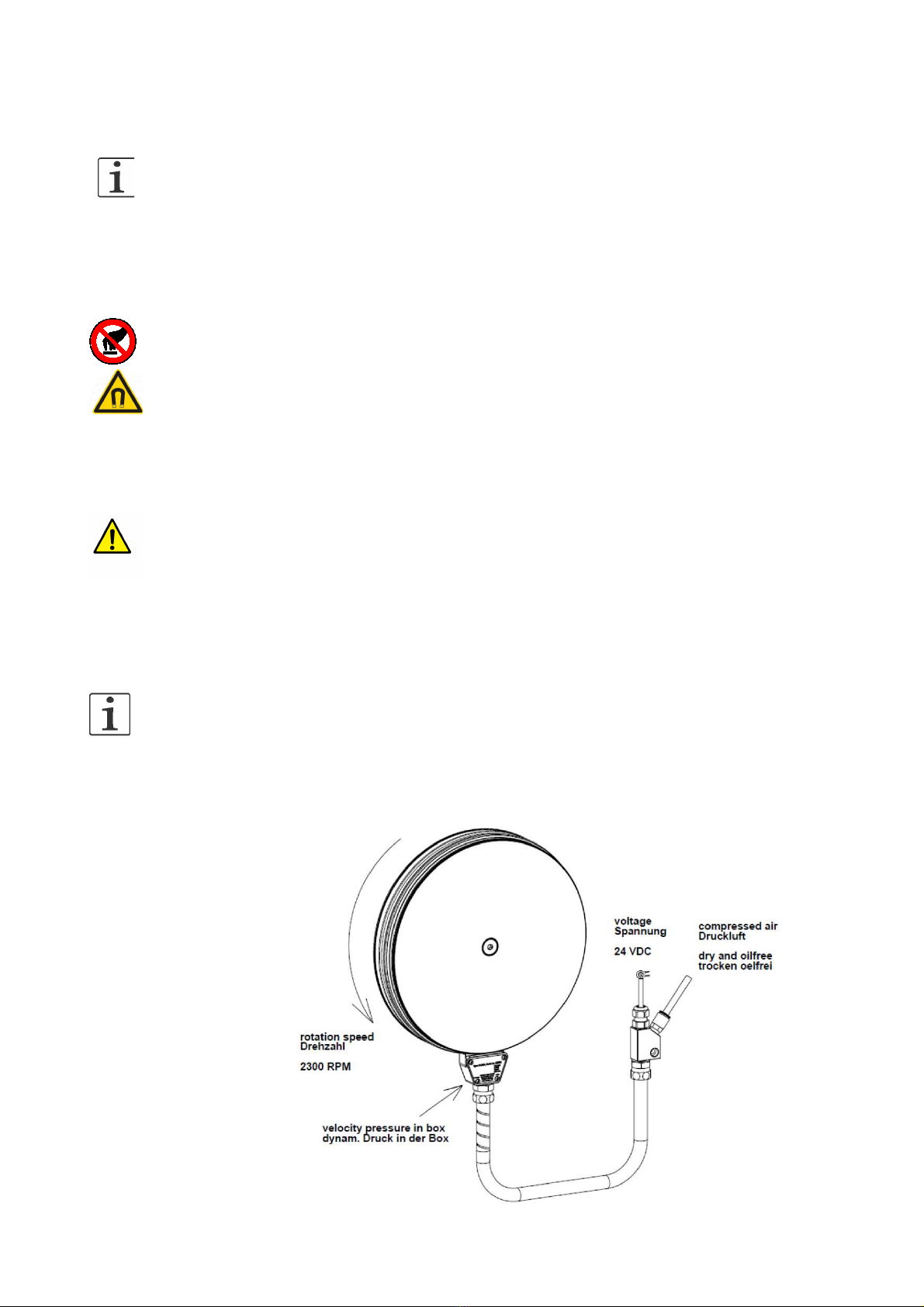

8 Inbetriebnahme, Betrieb Start-up, operation 14
9 Wartung Maintenance 15
10 Störbeseitigung, Reinigung Troubleshooting,cleaning 16 - 17
11 Rückbau, Entsorgung Dismantling, Disposal 17
F
Anhang
A
ppendix
18
-
20
12 Technische Angaben Technical data 18
13 Bohren bei Polycarbonatscheiben Drilling polycarbonate discs 19
14 Kleben bei Verbundglasscheiben Gluing on laminated safety glass 19
Konformitätserklärung Declaration for conformity 20
B Sicherheitsinformationen
• Lesen Sie die Betriebsanleitung des Gerätes
und der Verkleidungskomponenten der
Werkzeugmaschine mit Ihren
Sicherheitsfunktionen aufmerksam durch,
bevor Sie das Gerät installieren und in
Betrieb nehmen. Sie erhalten Informationen
zum Anbau und zur sicheren Benutzung des
Systems. Der Hersteller übernimmt keine
Haftung für Probleme, die durch
Nichtbeachtung dieser Betriebsanleitung
entstehen.
• Diese Betriebsanleitung verwendet
Piktogramme und Bilder, um Ihnen zu
zeigen, wie Sie das Produkt sicher benutzen
und um Sie vor möglichen Gefahren durch
fehlerhafte(n) Anschluss, Anbau, Auswahl
und Betrieb zu warnen. Es ist wichtig, dass
Sie die Bedeutung der Piktogramme genau
kennen, um diese Betriebsanleitung und das
System richtig zu benutzen.
Safety information
•Carefully read the operating manual of the
unit, the cover panel components as well as
their safety functions before installing and
starting up the unit. We have included
information on installing and using the
system safely. The manufacturer accepts no
liability for any issues that may occur due to
non-observance of the operating
instructions.
•This operating manual uses pictographs and
images to show you how to safely use the
product and protect you from potential risks
that may arise from incorrect connection,
installation and selection. It is vital to fully
understand the importance of these
pictographs in order to use this operating
manual and the system correctly .
kennzeichnet die Gefahr durch Berühren,
deren Nichtbeachtung Ihre Gesundheit
gefährdet. In schweren Fällen kann dies
Gefahr für Leib und Leben bedeuten.
Do not touch. If neglected, it may be
hazardous to health, or, in severe cases,
even be dangerous to life.

3
kennzeichnet die Gefahr durch magnet-
ische Energie, deren Nichtbeachtung ihre
Gesundheit gefährdet. In schweren Fällen
kann dies Gefahr für Leib und Leben
bedeuten. Bauartbedingt entstehen
elektromagnetische und magnetische
Felder. Die Felder können in nahen
Abständen die Funktion von Implantaten
beeinflussen. Kleine metallische Teile
können im Stillstand anhaften und beim
Anlauf wegschleudern.
Symbolizes the risk of magnetic energy,
which, if not observed, may harm your
health, or, In severe cases, even be
dangerous to your life.
Electro-magnetic and magnetic fields
develop due to the design. They may affect
the performance of medical implants when
used in short distance.
Metallic particles may adhere to the tool
during shutdown and get flung away as the
rotation starts.
kennzeichnet eine allgemeine Gefahr,
deren Nichtbeachtung Ihre Gesundheit
gefährdet oder zu Sachschäden führt.
In schweren Fällen kann dies Gefahr
für Leib und Leben bedeuten.
Symbolizes general hazards which, if not
observed, may harm your heath or result in
property damage. In severe cases, it may
even be dangerous to life.
kennzeichnet wichtige Informationen
und Tipps für den sachgerechten
Umgang mit dem System
Symbolizes important information and tips
for correct handling of the system.



kennzeichnet einen Arbeitsschritt, den
Sie ausführen müssen. Symbolizes operation steps to be taken.
C Haftungsausschluss
•Bei Verlusten durch Feuer, Erdbeben,
Eingriffe durch Dritte oder anderen Unfällen,
bei absichtlichem, versehentlichem
Missbrauch, falscher Verwendung, oder
Verwendung unter unnormalen
Bedingungen haftet der Hersteller nicht.
Dadurch entstehende Reparaturen werden
seitens Autz + Herrmann in Rechnung
gestellt.
•Der Hersteller ist nicht haftbar für
versehentlichen Verlust durch Verwendung
oder Nichtverwendung dieses Produkts, wie
etwa Verlust von Geschäftserträgen.
•Der Hersteller haftet nicht für Folgen einer
sachwidrigen Verwendung.
Liability Disclaimer
•Autz +Herrmann assumes no liability in the
event of loss due to fire, earthquake,
intervention by third parties or any other
accidents, willful or accidental misuse,
incorrect use or use under abnormal
conditions. The manufacturer will invoice
any repair work resulting therefrom.
•The manufacturer will not accept any liability
for accidental loss, such as loss of business
income caused by the use of or a failure to
use this product.
• The manufacturer will not accept any liability
for any consequences of improper use.
D Wichtige Informationen
•Dieses Produkt ist ausschließlich für die
Verwendung als rotierendes Sichtfenster an
spangebenden Werkzeugmaschinen
entwickelt. Eine andere Verwendung des
Produktes ist nicht gestattet.
•ROTOCLEAR ist eine eingetragene Marke
der Autz + Herrmann GmbH in Deutschland
und in anderen Ländern.
•Sicherheitsscheiben von
Werkzeugmaschinen aus Polycarbonat
altern und verspröden durch den Einfluss
von ölhaltigen Kühlschmierstoffen und
Important Information
•This product has been developed
exclusively for use as a rotating inspection
window for metal-cutting machine tools. No
other applications of the product are
permitted.
•ROTOCLEAR
is a registered trademark of
Autz + Herrmann GmbH in Germany and in
other countries.
•Polycarbonate safety panels for machine
tools wear out and embrittle due to their
exposure to oil-based cooling lubricants and
thus can no longer perform their safety

4
erfüllen nicht mehr ihre Sicherheitsfunktion.
Sie müssen nach einer bestimmten
Einsatzdauer ausgetauscht werden.
•Das Typenschild ist Bestandteil des
Gerätes. jegliche Veränderung des Gerätes,
u.a. Entnahme des Typenschilds, hat einen
Verlust der Konformität und den Ausschluss
der Gewährleistung zur Folge.
• Prüfen Sie nach Erhalt der Ware nochmals
die Einsatzparameter. Geeignete Hinweise
zur Verwendung finden Sie auch auf der
Homepage www.rotoclear.de .
function. They need to be replaced after a
certain period of use.
•The type plate is part of the machine. Any
change of the machine, including removal of
the type plate, will result in the loss of
conformity and the exclusion of any product
warranty.
•Upon receipt of the product, recheck the
parameters of use. You may find
appropriate information on application on
www.rotoclear.de .
E Betriebsanleitung Operating Instruction
1. Bestimmungsgemäße
Verwendung
Bei Werkzeugmaschinen werden Kühlmittel
zur Reduzierung der Wärme bei der
Zerspanung eingesetzt. Das auftreffende
Kühlmittel wird durch die Drehbewegung des
Werkzeuges oder des Werkstückes weg-
geschleudert und haftet an der Innenseite der
Schutzumhausung bzw. deren Sichtfenster.
Die Sicht ist beeinträchtigt. ROTOCLEAR
wird auf die Innenseite des vorhandenen
Sichtfensters der Werkzeugmaschinentür
montiert. Die rotierende Scheibe bzw. der
Rotor von ROTOCLEAR schleudert den
auftreffenden Kühlschmierstoff und die Späne
in der Umhausung nach außen weg. Die Sicht
auf den Einrichteprozess und die Zerspanung
ist frei.
Intended use
Machine tools are used with coolants to
reduce the heat generated during the metal
cutting process. The coolant will be thrown off
due to the rotary movement of the tool or work
piece and adheres to the inside of the
protective enclosure or its viewing window.
The visibility is impaired.ROTOCLEAR is
generally fitted on the internal side of the
existing viewing window of the machine tool
door. The rotary panel of ROTOCLEAR throws
off coolant and chips, leaving a clear view of
the set-up and the machining process.
Die bestimmungsgemäße Verwendung
erstreckt sich ausschließlich auf die
Anwendung in Fräsmaschinen, bei
Werkzeugmaschinen, Bearbeitungs-
zentren, Drehautomaten, Prüfständen und
deren Einsatz als Durchsichtfenster. Der
Kühlschmierstoffstrahl darf nicht direkt und
gezielt auf das Durchsichtfenster gerichtet
sein. Das Gerät darf nicht vollständig oder
teilweise unter Wasser oder Kühlschmierstoff
betrieben werden.
The intended use is exclusively limited to
applications in machine tools, milling
machines, machining centers, automatic
lathes, test benches and as a viewing window.
It is not allowed to point the coolant directly
towards the rotating window. It is not allowed
to partially or fully submerge the unit in water
or coolant.
Der Betrieb von ROTOCLEAR zu einer anderen
als der vom Hersteller autorisierten Verwend-
ung kann zur Gefährdung von Personen
und Tieren führen und Sachen beschädigen.
ROTOCLEAR darf nicht als Zentrifuge oder
als Sichtfenster für Druckbehälter oder in
explosionsfähiger Atmosphäre betrieben
werden. Verwenden Sie ROTOCLEAR
ausschließlich bestimmungsgemäß.
The use of ROTOCLEAR for any purpose
other than those specified by the manufacturer
may lead to severe risks for persons and
animals and also damage property.
ROTOCLEAR must not be used as a
centrifuge or viewing window for pressure
tanks or in explosive atmospheres. Use
ROTOCLEAR exclusively according to its
intended use.
Autz + Herrmann übernimmt keinerlei Haftung
bei einer anderen, als der bestimmungsgemäßen
Verwendung.
Autz + Herrmann accept no liability for any
other kind of use than that described herein as
the intended use.

5
2. Transport [Inhalt] Transport [Content]
Das Produkt ROTOCLEAR
®
wird innerhalb
einer stoßgeschützten, umweltfreundlichen
Verpackung angeliefert. Die Lieferung enthält
je Befestigungsart und Ausstattung
unterschiedliche Teile.
The ROTOCLEAR
®
product is supplied in shock-
proof, environmentally friendly packaging. The
contents of packaging vary due to unit type and
mounting method.
□
P11500 450
P11500 460
Basiseinheit
Basiseinheit mit Logo
P11500 450
P11500 460
Basic unit
Basic unit with logo
1 Stück
10 Stück
1 Stück
P11500 100 Rotoclear S3
Schrauben M5x20 Tx15
Betriebsanleitung
1 piece
10 pieces
1 piece
P11500 100 Rotoclear S3
Screws, M5x20 tx15
Operating manual
□
P11500 000
P11500 020
Rotor
Rotor beschichtet
P11500 000
P11500 020
rotor
Rotor coated
1 Stück Rotor (Verschleißteil) 1 piece Rotor (wear part)
□
P11500 420 Ausführung zum Kleben P11500 420 Adhesive bonding version
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
4 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
Basiseinheit
Flansch zum Ankleben
Blende
Schutzschlauch 1,5m
Anschlusskabel 10m
Luftschlauch 8,5m
Adapter elektr.-pneu.
Verschraubungen
2k-Kleber 100 ml 50ml
Klebepistole
Primer für Polycarbonat 10ml
Tupferballen für Primer
Klebe-Schablone
1 piece
1 piece
1 piece
1 piece
1 piece
1 piece
1 piece
4 piece
1 piece
1 pieces
1 piece
1 piece
1 piece
Basic unit
Gluing flange
Cover panel
Protective tube 1.5m
Cable 10m
Air tube 8.5m
Adapter elec.-air
Fittings
Epoxy glue, 50ml
Glue gun
Primer for polycarbonate 10ml
Brush for primer
Gluing template
□
P11500 410 Ausführung zum Schrauben P11500 410 Screwed version
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
4 Stück
Basiseinheit
Durchsteckflansch
Bohr-Schablone
Schutzschlauch 1,5m
Anschlusskabel 10m
Luftschlauch 8,5m
Beiströmadapter
Verschraubungen
1 piece
1 piece
1 piece
1 piece
1 piece
1 piece
1 piece
4 pieces
Basic unit
Lead-out flange
Drilling template
Protective tube 1.5m
Cable 10m
Air tube 8.5m
Adapter elec.-air
fittings



Prüfen Sie nach Erhalt den Inhalt auf
Vollständigkeit und Unversehrtheit der Ware.
Verwenden Sie für einen notwendigen
Rücktransport die Originalverpackungen.
Upon receipt check that the contents are complete
and undamaged. For returns, please, use original
packaging only.
Abmessung Verpackung A 35x32,5x8 cm
Abmessung Verpackung B 35x32,5x13,5 cm
Packaging size A 35x32.5x8 cm
Packaging size B 35x32.5x13.5 cm
Volumen Verpackung A 9 Liter
Volumen Verpackung B 15,5 Liter
Packaging volume A 9 dm³
Packaging volume B 15.5 dm³
Gewicht pro Einheit A < 3 kg
Gewicht pro Einheit B < 4 kg Weight each unit A <3 kg Weight each unit B <4 Kg

6
3. Vorbereitung der Teile Preparation of Components
Der Rotor ist mit einer Schraube M10x1
befestigt. Bewahren Sie den Rotor auf einer
sauberen Unterlage oder in der Original-
verpackung auf. Achten Sie beim Auspacken
unbedingt auf Sauberkeit.
The disc is fixed with a special M10x1 screw.
Keep the disc on a clean surface or in the
original packaging. Watch for absolute
cleanliness when unpacking the item.
Im Rotor befindet sich ein starker Magnet.
Achten Sie auf die magnetischen Kräfte,
wenn Sie eine medizinische Kreislauf-
unterstützung implantiert haben. Halten Sie
die Bauteile nicht unmittelbar vor Ihren
Körper. Halten Sie einen Abstand zwischen
Implantat und Rotor von mindestens 2 cm
ein. Gegenpole ziehen sich an und können
zusammen schlagen.
A strong annular magnet is located inside the
rotor. Beware of magnetic forces if you wear a
pacemaker. Do not hold any components closely
in front of your body. The minimum distance
between your pacemaker and the rotor should be
more than at least 2 cm.
Opposite polarizations attract and might impact.

Lösen Sie die Schraube im Zentrum und
nehmen Sie den Rotor herunter. Lösen Sie
die Abdeckung am Klemmenkasten und
lockern Sie die Schrauben der Zugentlastung.
Entfernen Sie die Verschlussschraube
M16x1,5. Legen Sie alle Teile zurück in die
Verpackung oder auf eine saubere und
nichtmetallische Ablage.
Remove center screw and dismantle the rotor.
Open the terminal box cover and loosen the
screws on the strain relief. Remove screw plug
M16x1.5. Place all parts back into the shipping
container or on a clean and non-metallic surface.
Abb./
F
ig
.
3
Benötigte Werkzeuge
Required
tool
s
Innen- 6kt Schlüssel SW 6mm Allen wrench, 6mm
Schraubendreher 12x1mm Screwdriver, 12x1 mm
Schraubendreher TX 10
Schraubendreher TX 15
Seitenschneider
Abmantelwerkzeug Kabel PUR
Abisolierzange für 0,75 mm²
Aderendhülsen für 0,75 mm²
Gabelschlüssel SW 23, SW 25, SW 22
Torx wrench, TX 10
Torx wrench, TX 15
Wire cutter
PUR cable stripping tool
Insulation stripper for 0.75 mm²
Core ferrules for 0.75 mm²
Spanner wrench 23 mm, 25 mm, 22 mm

7
4a Montage durch Kleben Installation with adhesive flange
Der Kleber beeinflusst die Eigenschaften von
Polycarbonat. Das Kleben auf PC ist nur mit
Primer zulässig. Klebeanweisung beachten.
The adhesive affects the properties of
polycarbonate. Bonding polycarbonate is allowed
only with primer. Follow application instructions.
Die Befestigung mit dem Klebeflansch wird bei
allen Verbundscheiben auf der Seite des
Kühlmitteleinsatzes eingesetzt.
When the unit is mounted by means of an
adhesive flange on laminated glass, the
installation is performed on the side facing the
lubricant.



Reinigen Sie die Scheibe gründlich mit einem
fettlösenden Mittel (z.B. mit Isopropanol), und
wischen Sie mit einem weißen, fusselfreien
Tuch nach. Die Scheibe muß sauber, fettfrei
und trocken sein.
Thoroughly clean the machine window,using a
degreasing agent (e.g. IPA), and finish wiping
the window with a white, lint-free cloth. The
window must be clean, free of grease and dry.
Abb./
F
ig
.
4a.1
Abb./
F
ig
.
4a.2
Der Klebering muss plan aufsitzen und ausge-
richtet sein.
The glueing device must be flush with the
surface and aligned properly
.



Markieren Sie die Ausrichtung und Position für
den Flansch. Entfernen Sie die Schutzfolien
auf dem Kleberücken der Taschensegmente.
Mark the position and alignment of the flange on
the interior of the window. Remove protective
film from the rear adhesive side of the pocket
segments.



Drücken Sie den Klebering gleichmäßig fest
an die Scheibe. Bereiten Sie die Klebepistole
vor und pressen sie einen ausreichend langen
Strang aus der Mischdüse, so daß der Kleber
gut gemischt ist. Pressen Sie den 2K-Kleber
langsam in die Bohrungen zwischen den
Hülsen ein, bis der Kleber jeweils aus den
Kontrollbohrungen austritt. Führen Sie den
Vorgang 10x aus. Abb. 4a.3
Tightly and evenly press the glueing device onto
the window. To blend the adhesive, prepare the
glue gun and press some epoxy glue through the
mixing tube. Now slowly press the glue into the
bore between the two pins until the glue leaks
out of the check bore holes. Repeat the process
for all 10 sectors. Fig.4a.3



Warten Sie mindestens 6 Stunden, dann ist
der Kleber zu 90% ausgehärtet.Schneiden
Sie den ausgetretenen Kleber ab und reinigen
Sie die Flächen innen und außen am Flansch.
Wait at least 6 hours until the glue is about 90%
cured. Cut off the residual glue and thoroughly
clean the surfaces inside and outside of the
flange.



Richten Sie das LOGO horizontal aus und
montieren Sie das Gehäuse. Ziehen Sie die
beigefügten Schrauben M5x20 Tx15 mit einem
Drehmoment von 1,1 Nm fest. Abb. 4a.4
Align the LOGO in a horizontal position and
mount the housing. Tighten the enclosed M5x20
tx15 screws to a torque of 1.1 Nm. Fig. 4a.4
Achten Sie auf den korrekten Sitz des
O-Rings.
Verify that the seal ring is properly seated.



Entfernen Sie die Schutzfolie(n) von der
Blende und Kleben Sie die Blende vorsichtig
auf der Gegenseite auf.
Remove protective film from the face plate and
carefully affix it to the machine window opposite
of the Rotoclear.

8
Abb./
F
ig
.
4a.
3
Abb./
F
ig
.
4a.4
4b Montage mit Schrauben Screw-mounted Installation
Die Befestigung durch einen Lochkreis wird
bei Fräsmaschinen und -zentren mit
Polycarbonat- Scheiben (PC) eingesetzt.
An installation with a circle of holes is used on
milling machines with polycarbonate windows
(PC).
Das Bohren der Polycarbonatscheibe sowie
das feste Aufspannen von Flanschen
verändert das Durchbiegen der
Maschinenscheibe. Die Energie, die beim
Auftreffen von Fremdkörpern auf die Scheibe
adsorbiert wird, kann geringer sein als bei
einer unveränderten Maschinenscheibe.
Achten Sie insbesondere nach längerer
Nutzungsdauer auf Risse oder Eintrübungen
der Maschinenscheibe.
Drilling holes in polycarbonate discs and
securely mounting flanges will change the
bending characteristics of the polycarbonate
window. The energy absorbed by the
machines window flying parts can be less
than that of an unmodified window. After long
useful life pay attention to cracks and
cloudiness of the machine window.
Die Lochkreismontage darf nicht bei Dreh-
maschinen gemäß ISO 23125 angewendet
werden. Verfahren Sie nach 4a.
Do not perform a hole circle installation on
turning lathes as per ISO 23125. Proceed
according to chapter 4a.



Bohren Sie mit unten dargestellten Maßen
einen Lochkreis in die Polycarbonatscheibe.
Reinigen Sie die Innen- und Außenseite der
Scheibe gründlich mit Isopropanol. Abb. 4b.1
Drill holes into the polycarbonate using the
dimensions shown below.
Thoroughly clean the interior and exterior
surfaces of the window with IPA. Fig. 4b.1



Richten Sie das LOGO horizontal aus und
montieren Sie das Gehäuse. Setzen Sie den
Befestigungsring von außen in die Bohrungen
ein und stecken Sie dann den Stator auf die
Bolzen von Innen auf. Drehen Sie die Schrau-
ben M5x20 Tx15 ein und ziehen diese mit dem
Drehmoment von 1,1 Nm fest. Abb. 4b.2
Align the LOGO in a horizontal position and
mount the housing. Place the mounting
adapter into the bores and fit the stator onto
the bolts from the interior. Tighten the M5x20
Tx15 screws to a torque of 1.1Nm.
Fig. 4b.2
Ein Überschreiten des Drehmomentes kann
Teile von Rotoclear zerstören. Exceeding the torque moment may damage the Rotoclear unit.

9
Abb./
F
ig
.
4
b.1
Abb.
/
F
ig
.
4b.2

10
5. Elektromontage Electrical Installation
Elektrische Installation nur von autorisierten
und ausgebildeten Fachkräften ausführen.
For electrical installations seek the help of
skilled experts.



Ziehen Sie das Kabel aus der Klemmendose
heraus. Befestigen Sie das Anschlusskabel an
der abisolierten Seite mit der Zugentlastung
und schrauben Sie den Schutzschlauch ein.
Legen Sie die Verschraubung nur an und
ziehen Sie diese maximal ¼ Umdrehung fest.
Der Adapter dichtet mit O-Ring. Halten Sie
beim Anschließen des Schutzschlauches den
bereits eingeschraubten Adapter gegen.
Pull the cable out of junction box. Fix the
stripped end of the cable to the strain relief and
screw into the protective tube. Only position
the adapter and tighten it to max. ¼ turns. The
adapter is o-ring sealed. Hold up adapter when
connecting the protecting tube.
Achtung! Bei Verwendung von anderen
Adaptern oder nicht sachgemäß eingedrehten
Adaptern kann das Gehäuse sprengen.
Attention! In case of using a different adapter
or in case of incorrect mounting the housing
may break.



Verbinden Sie die Kabelenden mit der
Lüsterklemme und achten Sie auf die
Polarisierung von L1 und L2. (Braun + Blau -)
Connect the wire ends to the luster terminal
and watch the polarity of L1 and L2. (brown +
blue -)



Befestigen Sie das Kabel mit der Zugentlastung
am Gehäuse.
Fix the cable with the strain relief to the
housing.



Verschließen Sie den Klemmenkasten mit den
vorgesehenen Schrauben (Drehmoment 1,1
Nm) und achten Sie dabei darauf, dass keine
Kabel eingeklemmt und gequetscht werden.
Close the junction box with the screws
enclosed (torque 1.1 Nm) and make sure that
no wire be clamped or crushed.



Fixieren Sie das Kabel (über Kabelschlepp und
Festverlegung) zum Schaltschrank und binden
Sie das Gerät in die Maschinensteuerung ein.
Fix the cable (with cable drag and fixed
routing) to the control box and link the unit with
the control system.
ROTOCLEAR sollte aus Dichtheitsgründen an
die Einschaltzeit der Maschine gekoppelt sein
und die ganze Zeit laufen.
For waterproof reasons make sure that the
ROTOCLEAR device always be connected
with the runtime of the engine.
Abb./
F
ig
.
5

11
6. Vorbereitung der Sperrluft mit
einem Schutzschlauch Preparing the sealing air supply with a protective tube
Das Kabel wird im Zerspanungsraum der
Werkzeugmaschine durch einen Schutzschlauch
oder ein Schutzrohr vor Beschädigung
geschützt. Durch diesen Schutzschlauch wird
auch Luft nach innen zum Gerät geführt. Die
Sperrluft verhindert das Eindringen von
Kühlflüssigkeit in das Gerät und muss
grundsätzlich installiert sein. Durch
unterschiedliche Längen der Leitung, des
Schutzschlauches und der Luftzuführung und
deren Querschnitte muss der Einspeisedruck
angepasst werden. Abb. 6.2
The cable is routed through a protective tube or
cable conduit inside the cabinet. In addition, air
is supplied through this protective tube to the
interior of the machine. The sealing air prevents
coolant entry and, therefore, is inevitable to the
system. Due to different cable lengths, the
protective tube and air supply and their cross
sections, the feed pressure must be adjusted.
Fig. 6.2
Zum sicheren Betrieb des Gerätes ist ein
Staudruck von 2-5mbar (200-500Pa) in der
Anschlussbox erforderlich. Nur so ist das Gerät
dicht. Einen entsprechenden Adapter bieten wir
als Zubehör an. Abb. 6.1
For reasons of safe operation and reliable leak
tightness a dynamic pressure of 2-5mbar (200-
500Pa) in the connecting box is necessary. We
offer an appropriate adapter as accessory part.
Fig. 6.1



Prüfen Sie im Zweifelsfall den Staudruck in der
Box. Benutzen Sie dazu einen Adapter mit
Manometer (Zubehör). Drücken Sie den Adapter
auf die offene Anschlussbox.
Verändern Sie den Einspeisedruck bis Sie
mindestens einen Staudruck von 2mbar (200Pa)
erreicht haben.
In case of doubt check the dynamic pressure in
the box. Use an adapter with a manometer
(accessory).
Press adapter onto the open connecting box.
Adjust the feed pressure until the dynamic
pressure of 2 mbar (200Pa) is reached.
Je nach Einbausituation kann es sinnvoll sein,
ein starres Schutzrohr Ø 12x1 mit nachfolgen-
dem Kabelschlepp zu verlegen. In diesem Fall
können Sie den Einspeisedruck auf 1 bar fest-
setzen. Beachten Sie dabei die in den Zeichnun-
gen dargestellten Querschnitte und Längen des
Kabels und der Rohrleitungen. Abb. 6.3
Depending on the situation of installation it may
be necessary to install a rigid protective tube
Ø 12x1 with cable track.
In this case the pressure applied may be set to 1
bar. Verify the cross sections shown in the
drawings, the lengths of both cable and
protective tubes. Fig. 6.3
Der Hersteller bietet zudem in seinem Zubehör
Messmittel zur exakten Einstellung des Druckes
in der Anschlussbox an. Eine genaue Einstellung
reduziert den Luftverbrauch.
The manufacturer additionally offers a
measuring device to accurately adjust the
pressure in the connecting box. An accurate
adjustment will reduce the air consumption.
Abb./ Fig. 6.1

12
Abb./
F
ig
.
6.
2
Abb./
F
ig
.
6.
3

13
7. Montage Rotor Rotor Assembly
Der Rotor ist mit Selten Erden Magneten
bestückt. Durch die starken Magnetfelder
können Späne und Partikel auf der
Innenseite des Rotors anhaften.
Späne und magnetische Partikel lassen sich
mit einen handelsüblichen Haftmagneten von
der Rotorscheibe aufsammeln.
The rotor is fitted with rare earth magnets. Due
to the strong magnetic fields chips or particles
may adhere to the interior surface of the rotor.
Chips and magnetic particles may be picked off
the rotor by a commercial magnetic clamp.
Im Rotor befindet sich ein starker Magnet.
Achten Sie beim Umgang auf die
magnetischen Kräfte. Wenn Sie eine
medizinische Kreislaufunterstützung
implantiert haben, halten Sie den Rotor nicht
unmittelbar vor dem Körper. Halten Sie einen
Abstand von mindestens 2 cm zwischen
Implantat und Rotor ein.
A strong annular magnet is located in the rotor.
If you wear a pacemaker or another medical
implant, beware of magnetism and do not hold
the rotor closely to your body, but keep a
minimum distance of 2 cm between the implant
and the rotor.



Reinigen Sie die Rotorscheibe von
anhaftenden Partikeln und Spänen. Setzen
Sie dann den Rotor auf den Flansch des
Stators auf. Schrauben Sie die Senk-
schraube M10x1 in der Mitte ein und ziehen
Sie diese fest. Halten Sie dabei am äußeren
Rand den Rotor mit der Hand gegen. Prüfen
Sie zum Abschluss den mechanischen
Freilauf des Rotors durch Drehen von Hand.
Clean the rotor from adhesive particles or chips.
Put the rotor onto the flange of the stator. Screw
and tighten the M10x1 countersunk screw into
the center manually supporting the rotor edge.
Finally, check the freewheel performance of the
rotor by manually turning the device.
Abb./
F
ig
.
7

14
8. Inbetriebnahme, Betrieb Start-up, Operation
Nach dem Einschalten bzw. Spannung anlegen
beschleunigt der Rotor bis zu einer Drehzahl
von ca. 2300 Umdrehungen pro Minute. Es muss
ein Staudruck von 5mbar in der Anschlussbox
herrschen. Nur bei Drehung und Sperrluft ist das
System dicht und schleudert den auftreffenden
Kühlschmierstoff weg. Die Sicht auf den Prozess
ist frei.
After having switched on, or, applied voltage,
respectively, the rotor accelerates up to a rotor
speed of 2300 RPM. The connecting box must
show a dynamic pressure of 5mbar. The
system must rotate and have sealing air
pressure to be tight and to expel the coolant
outward providing an unrestricted view of the
process.
Berühren Sie die drehende Scheibe während der
Drehung nicht. Gefahr leichter Verletzungen.
Do not touch the rotating window while it is in
operating state. Risk of minor injuries.
Im Rotor befindet sich ein starker Magnet. Wenn
Sie eine medizinische Kreislaufunterstützung
implantiert haben,können die magnetischen
Kräfte Ihr Implantat in der Funktion beeinflussen.
Halten Sie im Betrieb einen Abstand von 15 cm
zwischen dem ROTOCLEAR und dem Implantat
ein.
A strong annular magnet is located in the
rotor. If you wear a pacemaker implant, the
magnetic fields may influence the function of
your implant. Maintain a minimum distance of
15 cm between ROTOCLEAR and your
pacemaker.
Die Maschinen- Sicherheitsscheibe kann sich
beim Beschuss durch wegfliegende Teile nach
außen beulen. Befestigungsteile von Rotoclear
können sich dabei lösen und zu Verletzungen
führen. Halten Sie beim Betrieb einen Abstand
von mindestens 25 cm zur Maschinenscheibe ein.
If the machine window will be hit by flying
parts it may buckling. Tighten elements of
Rotoclear could loose and cause physical
injury. During working process keep a minimal
distance of 25 cm to the machine window.



Schalten Sie die Luftversorgung zu und schalten
Sie das Gerät ein.
Switch on the air and power supply.
Im Falle einer Überlast schaltet der Motor ab und
beschleunigt nach kurzer Zeit erneut auf die
Betriebsdrehzahl.
Richten Sie den Kühlmittelstrahl nicht direkt auf
das Gerät, sondern auf die Werkzeugschneide.
In case of overload, the motor will switch off
and will, after a short while, accelerate again
to operating speed.
Make sure that the coolant jet does not point
towards the unit directly, but towards the
cutting tool instead.
Abb./ Fig. 8
2
-
5 mbar

15
9 Wartung Maintenance
Besonders wichtig ist die regelmäßige Prüfung
auf Verschmutzung und die bei Bedarf not-
wendige, zeitnahe Reinigung. Nur bei regel-
mäßiger Pflege und Reinigung ist der problem-
lose, dauerhafte Betrieb von ROTOCLEAR
möglich. Die erforderliche Dichtheit und die
geringen Spaltmaße des ROTOCLEAR,
verbunden mit einem teilweise hohen
Verschmutzungsgrad in Maschinen (vor allem
im Mehrschichtbetrieb), macht dies erforderlich.
Unterschiedliche Konzentrationen der Kühl-
schmierstoffe und deren Einsatzzeit,
Aluminiumbearbeitung und wechselnde Minimal-
mengenkühlung verschlechtern die Sicht durch
Belag auf der Scheibe.
Sie haben mit ROTOCLEAR ein System, bei
dem sich die rotierende Scheibe einfach
ausbauen, reinigen oder wechseln lässt.
It is important to regularly check the unit for
possible contamination and have it cleaned if
necessary. The operation of ROTOCLEAR will
only be permanently trouble-free with
periodical maintenance and cleaning. This is
necessary due to the required tightness and
the small gap of ROTOCLEAR in combination
with a high degree of contamination on the
machines (particularly in multi-shift
operations).
Different concentrations of coolants in
combination with their operating time,
machining of aluminum and variable minimal
quantity cooling produce a film on the glass
and thus deteriorate the view.
ROTOCLEAR is a system that is very simple
to maintain. The rotating window can easily be
removed, cleaned, or replaced.
Im Rotor befindet sich ein starker Magnet.
Achten Sie beim Umgang auf die magnetischen
Kräfte. Wenn Sie eine medizinische
Kreislaufunterstützung implantiert haben, halten
Sie den Rotor nicht unmittelbar vor dem Körper.
Halten Sie einen Abstand von mindestens 2 cm
zwischen Implantat und Rotor ein.
A strong annular magnet is located in the
rotor. Exercise caution when working with
magnetic forces. If you wear a pacemaker, do
not handle the rotor closely to your body.
Maintain a minimum distance of 2 cm between
the pacemaker and the rotor.



Schalten Sie das Gerät aus und entfernen Sie
nach dem Auslaufen die Schraube in der Mitte.
Nehmen Sie den Rotor ab und reinigen Sie ihn
außerhalb mit einem Kunststoff schonenden
Mittel z.B. Isopropanol oder einem
Reinigungsmittel für PCs oder einem
Glasreiniger. Groben Schmutz oder Kalk
entfernen Sie bitte mit einem Glasschaber.
Switch off the unit and wait until it stops
rotating. Loose the center screw and remove
the rotor. Clean the outside of the rotor with
isopropanol or another mild cleaning agent for
PCs or glass.
Use a glass scraper to remove significant
contamination or scale.
Der Hersteller empfiehlt, eine Wechselscheibe
vorzuhalten und diese im Wechsel einzusetzen
und zu reinigen. Dadurch hat der Anwender
immer eine gute Sicht auf das Geschehen und
optimale Fertigungsvoraussetzungen. Der Rotor
ist ein Verschleißteil. Das Verschmutzen der
Scheibe ist kein Reklamationsgrund.
The manufacturer recommends to keep a
replacement panel in stock that you may clean
and use alternately. This will always provide
you with a good view of the process and ideal
operating conditions. The rotor is a wear part.
Surface contamination is not a reason for
customer complaint.
Abb./ Fig. 9

16
10 Störbeseitigung Troubleshooting
Bei Störungen gehen Sie wie folgt vor: Proceed as follows when malfunctions occur:
Elektrische Installation darf nur von autorisierten
und ausgebildeten Fachkräften auszuführen. Electrical installation work is only permitted to be done by trained electricians.
10.1
Die rotierende Schei
be dreht sich nicht.
The rotating window does not rotate.
Die rotierende Scheibe dreht sich nicht und
produziert wechselnde Töne. Der Rotor ist
mechanisch blockiert.
The rotating window does not rotate and
produces variable sounds. The rotor is
mechanically blocked.



Machen Sie das System elektrisch spannungslos.
Prüfen Sie manuell den Freilauf durch Drehen des
Rotors von Hand.
Verify that the electrical power is off. Check the
free rotation of the rotor by hand.



Bei Verwendung von kalkhaltigem Wasser kann
sich im Spaltbereich eine Kruste an der Innenseite
des Rotors bilden. Entfernen Sie die Kruste mit
einem Messer oder einem Schaber rückstandsfrei.
When using hard water may be in the gap area,
a crust forming on the inside of the rotor.
Eliminate the cake with a knife or a scraper
residue-free.



Möglicherweise befinden sich Schmutz im Spalt
zwischen dem Stator und dem Rotor. Im Falle von
eisenhaltigen Spänen reinigen Sie den Bereich um
die magnetischen Felder. Benutzen Sie ggf. einen
starken Haftmagneten aus dem Büroartikelbereich.
Legen Sie die Scheibe dabei nicht auf einer
schmutzigen Werkbank ab, sondern benutzen Sie
einen sauberen Karton aus Zwischenablage.
Dirt or chips may be embedded in the gap
between the stator and rotor.
Clean the area surrounding the magnetic fields.
You may try using an ordinary magnetic clamp
from your office.
Do not place the rotor on a dirty workbench, but
use a clean cardboard surface instead.
Bei vermehrtem Auftreffen von Spänen und sich
wiederholenden Störungen durch Schmutz
empfehlen wir den Innendruck zu erhöhen.
If there is significant chip exposure and the
system malfunctions repeatedly, we
recommend increasing the internal pressure.



Erhöhen Sie den Einspeisedruck um max. 0,5 bar
und prüfen Sie die Höhe des dynamischen
Druckes in der Anschlussbox. Montieren Sie die
rotierende Scheibe wieder. Prüfen Sie den
mechanischen Freilauf mit der Hand und schalten
Sie das Gerät ein.
Increase the feed pressure by max. 0.5 bar and
check the velocity pressure in the connecting
box. Reinstall the rotating window. Verify the
mechanical free rotation of the rotor by hand.
Switch on the power.
10.2
Die rotierende Scheibe bleibt stehen und läuft
nach kurzer Zeit wieder an.
The
r
otor
stops
rotat
ing
and
resumes
rotation after a short period.
Der Motor hat eine eingebaute Schutzfunktion.
Wenn der Motor eine große Last erfährt und sich
dadurch erwärmt, so schaltet die Überlastsicher-
ung ab und schaltet nach kurzer Zeit wieder ein.
The motor has an internal safety function. If the
motor overheats because of a heavy load, the
overload function cuts power and switches back
on after a short period of time.



Machen Sie das System erneut elektrisch
spannungslos. Make sure that the electrical power is off.



Vermeiden Sie direkten Kühlmittelstrahl auf die
rotierende Scheibe. Prüfen Sie ob die rotierende
Scheibe an einem Gegenstand schleift.
Do not point the coolant directly at the rotating
window. Check if the rotating window runs
smoothly or if it rubs against something.



Achten Sie auf starke Erwärmung im Zentrum. Mind overheating in the center.
10.3
Die rotierende Scheibe dreht sich nicht.
The
rotating window
does not rotate.
Die rotierende Scheibe lässt sich von Hand um
360°drehen und läuft nach Anstoß frei. The rotating window is mechanically free, rotates by 360°when moved manually, and
spins freely when initiated by hand.


Prüfen Sie ob die Spannung richtig gepolt ist und
klemmen Sie ggf. die Adern um. Check the right polarity of the system and swap the wires when needed.


Prüfen Sie, ob die richtige Spannung anliegt und
ob die Stromversorgung ausreichend ist. Check the right voltage and if the power supply is sufficient to start the system.
In Abb. 5.1gibt es Hinweise zum Anschluss und
zur Polung. ROTOCLEAR ist intern gegen falsche
Polung, Über- und Unterspannung geschützt. Es
handelt sich um einen Elektronikmotor. Sie können
durch Messung des Innenwiderstandes nicht auf
die Funktion des Motors schließen.
For more information as to correct connection
and polarity, see fig. 5.1.
ROTOCLEAR is internally protected against
wrong polarity and low or high voltage. It is not
possible to check the function of the motor by
measuring its impedance.

17


Schalten Sie die Spannung ab. Stellen Sie die
elektrische Verbindung korrekt her und schließen
Sie nach Prüfung der anliegenden Spannung die
Abdeckung der Anschlussbox. Unterbrechen Sie
die Stromzufuhr und montieren Sie unter
Beachtung der Sauberkeit den Rotor. Nehmen Sie
ROTOCLEAR elektrisch und mit Innendruck in
Betrieb.
Switch off electrical power. Connect the
electrical wire correctly and close the cover of
the junction box after checking the electrical
power. Disconnect power and mount the rotor
while observing cleanliness. Operate
ROTOCLEAR under power and with internal
pressure.
10.4
Auf der Durchsichtscheibe bilden sich
Schlieren oder eine Pfütze zwischen
Maschinenscheibe und ROTOCLEAR.
The R
OTOCLEAR
window
develops
streaks
or a puddle between the machine window
and ROTOCLEAR.
Im ROTOCLEAR befindet sich ein Lüftungssystem
welches zwischen den einzelnen Kammern einen
Austausch der Luft herstellt [Innendrucksystem].
Im Falle von Schlieren schlägt sich möglicherweise
Öl aus geölter Luft auf der Trägerscheibe nieder.
Im Falle einer Pfütze liegt möglicherweise eine
Undichtheit am Dichtring des Gehäuses vor.
ROTOCLEAR is equipped with an integrated
forced ventilation airflow between the individual
cavities that establishes an airflow [internal
pressure system]. Streaks can form when oil
from the compressed and oiled air supply is
deposited on the window. A puddle may
indicate a leak between the housing and the
seal ring.


 Machen Sie das System stromlos und entfernen
Sie den Rotor und die elektrische Zuleitung.
Entfernen Sie die 10 Befestigungsschrauben auf
der Stirnseite des Gehäuses. Nehmen Sie das
Gehäuse (Stator) vorsichtig heraus und reinigen
Sie Scheiben und Gehäuse gründlich. Reinigen
Sie die Innenseite der Maschinenscheibe und
prüfen Sie bei einer Klebebefestigung den Sitz des
Flansches. Montieren Sie das Gehäuse wieder
und achten Sie dabei auf den gleichmäßigen
Anpressdruck des O-Rings an der Scheibe. Folgen
Sie dann der Inbetriebnahmeprozedur.
Switch off electrical power, remove rotor and
electrical wire. Remove the screws (10times)
on the front face of the housing. Carefully
remove the housing (stator) and thoroughly
clean the window and housing. Clean the inside
of the machine window and check the adhesion
of a glued flange (when appropriate). Reinstall
the housing and verify the uniform contact
pressure of the seal ring against the glass.
Then follow the startup procedure.
10.5
Die
r
otierende Scheibe ist verschmutzt oder
verkalkt, so dass eine Durchsicht nicht mehr
möglich ist.
The rotor is dirty or
calcified
and a good
view is no longer possible.


 Die rotierende Scheibe ist als Verschleißteil
schnell wechselbar. Machen Sie das System
stromlos und entfernen Sie nach Auslauf den
Rotor. Reinigen Sie je nach Verschmutzungsgrad
die Oberfläche mittels eines Glasschabers und
benutzen Sie zur Nachpolitur z.B. Reiniger für
Ceranfelder oder Glasreiniger. Montieren Sie den
Rotor wieder und schalten Sie den Strom zu.
As a wear part, the rotating window is easily
and quickly replaced. Switch off the power and
remove the rotor after it has come to a stop.
Clean the surface of the rotor using a glass
scraper, depending on the degree of
contamination. Use glass cleaner for stove-top
glass plates or another glass cleaner to polish
the rotor. Remount the rotor and switch on the
power.
Wenn Sie eine starke Belastung der Scheibe
durch Alu-Späne haben, so können Sie eine
gereinigte Wechselscheibe vorhalten.
If there is significant contamination with
aluminum chips, you should keep a second
cleaned replacement rotor in stock for
preventive maintenance purposes.
10.6
Die rotierende Scheibe ist von einem Teil
getroffen worden und gesplittert.
The rotating window
was
struck by a
propelled part and has developed a crack.


 Beschaffen Sie einen neuen Rotor P11500 000
und setzen Sie diesen ein. Please order and install a new rotor P11500 000.
11 Rückbau, Entsorgung Dismantling, Disposal
Das Gerät enthält Wertstoffe. Insbesondere der
Rotor enthält Selten-Erden-Metalle. The apparatus contains recyclable materials. The rotor in particular contains rare earth metal.


 Entsorgen Sie das Gerät als Elektronikschrott,
oder senden Sie es mit dem Hinweis Schrott,
unfrei an uns zurück.
Dispose the unit as electronic scrap or return it
to us with the reference scrap and no
prepayment.

18
F Anhang Appendix
12. Spezifikation - Technische Daten
Abmessung Ø 290 mm (290x340) x 33 mm
Sichtfeld Ø 232 mm (minus Ø 40 im Zentrum)
Abmessung Anschluss Innen-Gewinde M16x1,5 x10
Gehäuse (Stator) PBTP + 12 mm ESG Glas gehärtet
O-Ring D 275mm x d 3,5 mm FPM bzw. FKM
Rotierende Scheibe (Rotor) Alu + PBTB + 4 mm ESG Glas gehärtet + Magnetring NdFeB
Motorspezifika bürstenlos mit Blockier- und Verpolungsschutz
Drehzahl 2300 U/min
Nennspannung 24VDC (16-28V)
Leistungsaufnahme im Leerlauf 15W
Nennstrom 1.2A
Stromaufnahme im Leerlauf 0,6A (Anlaufstrom ca. 2,5A/24V)
Geräuschemission < 65 dB(A) DIN EN ISO 11200
Zuleitung 2x0,75mm² PUR ummantelt max. D 5,5mm schleppkettentauglich
Schutzschlauch flex 13x17 mm ölfest PUR ummantelt oder Rohr 12x1
Lagertemperatur -20 ….. + 60°C zulässig
Betriebstemperatur +15 …. + 60°C zulässig
Überdruck in der Anschlussbox 2-5 mbar (200-500 Pa) erforderlich
Luftverbrauch ~1,2 m³/h (bei 200 Pa)
Luftreinheit ISO 8573-1:2010[2:4:2] erforderlich
Reinigung im Späneraum IPA empfohlen
Reinigung der Rotorscheibe Glasschaber, Ceranfeldreiniger, IPA empfohlen
Einsatzbereich Werkzeugmaschinen, Fräszentren, Drehmaschinen
Einsatzmedien Ölhaltige Kühlschmierstoffe
Gewicht 3 (4) kg
Abmessung Verpackung 35 x 32,5 x 9 (13,5) cm
Specification - data
Dimension Ø 290 mm (290x340) x 33 mm
Visual field Ø 232 mm (minus Ø40 in center)
Connection female thread M16x1.5 x10 mm
Housing (Stator) PBTP + 12 mm tempered safety glass
O-Ring D 275mm x d 3.5 mm FPM ore FKM
Rotating window (Rotor) Aluminum + PBTB + 4 mm tempered safety glass + magnetic ring NdFeB
Spec. motor brushless DC motor with blocking and inverse-polarity protection
Speed 2300 RPM
Nominal Voltage 24VDC (16-28V)
Power input by idle running 15W
Nominal current 1,2A
Idle input current 0,6A (initial current ~ 2.5A/24V)
Generation of noise < 65 dB(A) (standard measure in front of cabinet)
Supply conductor 2x0.75 mm² PUR covered max. D 5.5mm, suitable for dragline
Protection tube flex 13x17 mm oil-resistant PA or PUR covered or 12x1 conduit
Storage temperature limit -20 ….. + 60°C ambient
operating temperature limit +15 …. + 60°C ambient
Pressure in connecting box 2-5 mbar (200-500 Pa) required
Air consumption ~1,2 m³/h (at 200Pa)
Air purity ISO 8573-1:2010[2:4:2] required
Clean up machine window IPA recommended
Clean up rotor dirt side glass scraper, cleaner for ceramic glass, IPA recommended
Application area Tooling machines, Mil center, Drilling machines
Operation fluid cutting fluid
Weight 3 (4) kg
Packaging dimension 35 x 32.5 x 9 (13.5) cm

19
13. Einsatz bei Schraubflanschen und
Maschinenscheiben aus Polycarbonat
Application for screw-mounted flanges and
Polycarbonate machine windows
In Pkt. 4b der Betriebsanleitung ist die Montage des Gerätes mit einem Durchsteckflansch beschrieben.
Die Anwendung wurde mit verschiedenen Dicken von Maschinenscheiben einer Prüfung durch Beschuss
nach DIN EN 12417 Sicherheit von Werkzeugmaschinen – Fräszentren unterzogen. Der Einsatz des
Original - Befestigungsflansches P11500 202 beeinflusst die Rückhaltefähigkeit der Maschinenscheibe
nicht. (im Neuzustand von Polycarbonat geprüft)
Secton 4b of the manual describes the mounting procedure of the unit when installed with a hole circle. The
application was tested by shooting with different thickness of machine-windows according of EN 12417
Machine tools – Safety – Machining Centres . The use of the original - fastening flange P11500-202 does
not affect the retention capacity of the machine window. (approved in new condition of polycarbonate)
14. Einsatz von Klebeflanschen auf VSG Scheiben
Use of gluing flanges onto laminated safety-glass
In Pkt. 4a der Betriebsanleitung ist die Montage des Gerätes mit einem Klebeflansch beschrieben.
Die Anwendung ist unbedenklich, die Sicherheitskette wird nicht unterbrochen. Die Befestigungsart kann auf
Maschinen nach DIN EN 12417 Sicherheit von Werkzeugmaschinen-Fräszentren und nach DIN EN ISO
23125 Werkzeugmaschinen – Sicherheit – Drehmaschinen angewendet werden.
Section 4a of the manual describes the mounting procedure of the apparatus with a gluing flange. The
application will be safe, the safety chain is not interrupted. The gluing version can be used on machines in
accordance with EN 12417 Machine tools–Safety–Machining Centres and in accordance with EN ISO
23125 Machine tools-Safety-Turning machines.

20
EG- KONFORMITÄTSERKLÄRUNG
Gemäß EG- Maschinenrichtlinie 2006/42/EG, Anhang II A
Hiermit erklären wir Autz + Herrmann GmbH
Carl-Benz-Straße 10-12
DE-69115 Heidelberg
für die Maschine Bezeichnung…….. Rotoclear S3
Funktion…………. Schleuderscheibe
Typbezeichnung… P11500 100
Ser.no. …………. 15350 - …
die Konformität mit folgenden EU-Richtlinienschriften:
- 2006/42/EG EG-Maschinenrichtlinie
- 2004/108/EG EG-Richtlinie elektromagnetische Verträglichkeit
Angewandte harmonisierte Normen:
- DIN EN ISO 12100 Sicherheit von Maschinen
- DIN EN 55011 [2009] Funkstörungen Grenzwerte und Messverfahren
- DIN EN 55014-1 [2006] + A1 [2009] Störaussendung
- DIN EN 55014-2 [1997] + A1 [2001] + A2 [2008] Störfestigkeit
- DIN EN 61000-6-2 [2006] +A1 [2009] Störfestigkeit
Weiterhin wurden folgende sonstige Normen und technische Spezifikationen angewandt:
- DIN EN 12417 Sicherheit von Werkzeugmaschinen – Bearbeitungszentren
- DIN EN ISO 23125 Werkzeugmaschinen – Sicherheit - Drehmaschinen
- E DIN VDE 0848-3-1 Sicherheit in elektrischen, magnetischen und elektromagnetischen
Feldern ; Schutz von Personen mit aktiven Körperhilfsmitteln
Person die die technischen Unterlagen zur Verfügung stellt:
Autz & Herrmann GmbH
Carl-Benz-Straße 10-12
D-69115 Heidelberg
Vorname, Name und Funktion des Unterzeichners:
Heidelberg, den 22.09.2015
------------------------------------------------------ -------------------------------------------------------
Ort, Datum Florian Friedrich, Geschäftsführer
