RG500 DESK CHARGER MANUAL
1_Introduction 5
2_Functions 5
3_Safety Precautions 6
4_Diagram of product 6
5_Safety Guide 7
6_Technical parameters 7
7_Diagram of assembly 9
7.1_Instructions 9
8_Simple troubleshooting 10
9_After-sales services 10
10_Customer Service 11
Service Center 13
DE
InhalT
RG500 DESK CHARGER ANLEITUNG
1_Einführung 15
2_Funktionen 15
3_Allgemeine Sicherheitshinweise 16
4_Produktabbildung 17
5_Betriebssicherheitshinweise 17
6_ Spezikationen 18
7_Aufbauzeichnung 19
7.1_Aufbauanleitung 20
8_ Fehlerbehebung 20
9_After-sales services 21
10_Service 21
Service Center 23
En

5RG500 DEsk ChaRGER Manual
En
1_InTRoDuCTIon
Thanks for choosing our products. Please read this manual
and the safety instructions carefully before using the charger.
This document contains information and safety regulations
which are to be observed without fail for safe operation of
the RG500 Desk Charger under the described conditions.
2_FunCTIons
Charger with USB interface and professional industrial
interface: The RG500 Desk Charger can not only charge
the device by USB port but also by connecting to the car
charger via industrial interface, which does not come
loose under vibration. This is essential for the assembly
in the car or commercial vehicle.
The RG500 Desk Charger is provided with four xing
holes which allows an extremely robust assembly in the
car or commercial vehicle.
The RG500 Desk Charger is made of high quality
PC / ABS and resists to the intensive UV radiation.
Double LED light for indication of charging status.
Supported devices: RG500
REsERvaTIon
Technical Data is subject to change without
notice. Changes, errors and misprints may not
be used as a basis for any claim for damages.
All rights reserved.
RugGear Europe GmbH cannot be held
responsible for any data or other loss and
direct or indirect damages caused by any
improper use of the RG500 Desk Charger.
This document contains a quick start guide
and the safety instructions necessary for the
safe use of the the RG500 Desk Charger.
More detailed instructions on the use of the
desk charger can be found directly at our
Service Centre or at
www.ruggear-europe.com.
C 2015 RUGGEAR EUROPE GMBH
DW3150114

6RG500 DEsk ChaRGER Manual 7RG500 DEsk ChaRGER Manual
En

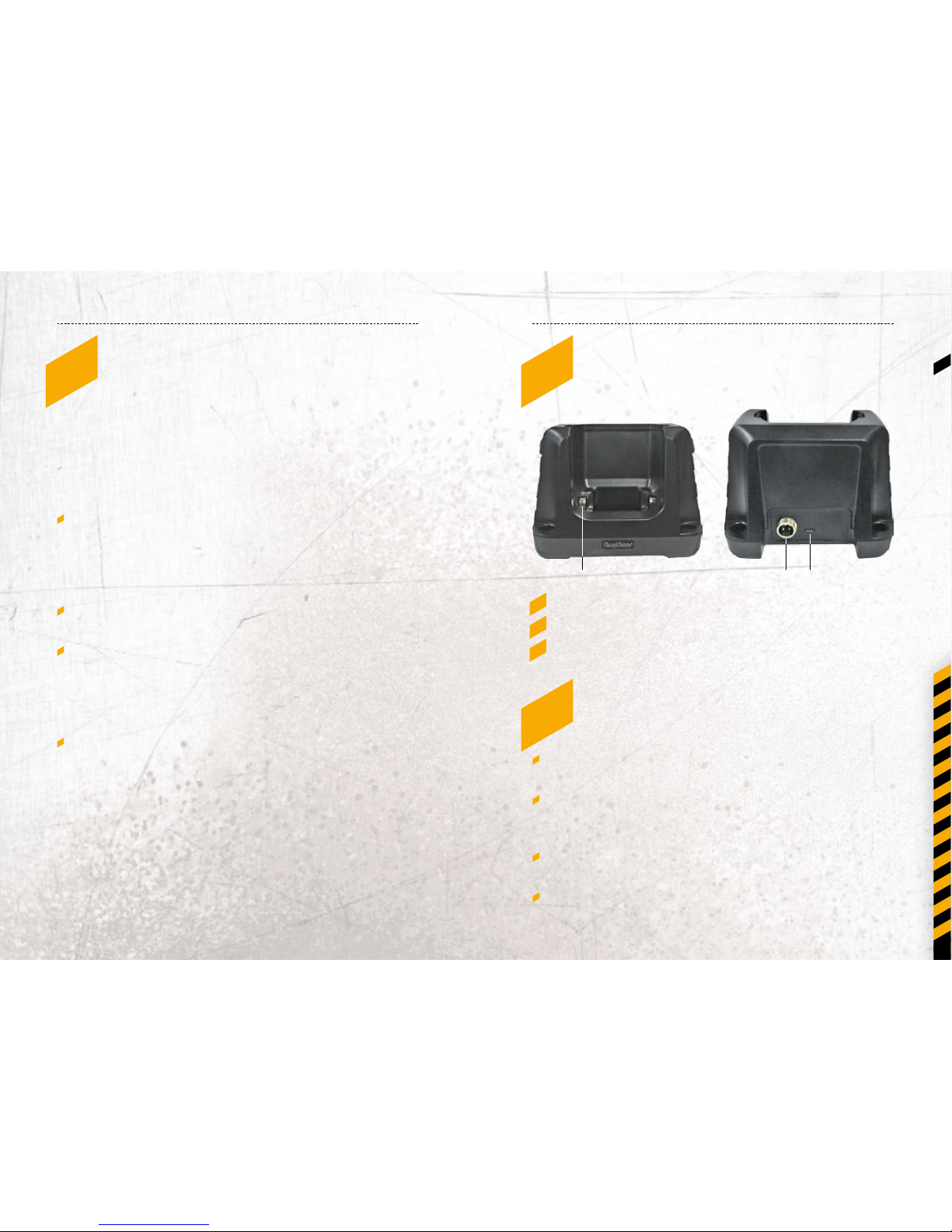

4_DIaGRaM oF pRoDuCT
1_ Charging contact
2_ 5V industrial cable port
3_ USB 5V port
5_saFETy GuIDE
Please use the RG500 Desk Charger in dry places /
environment.
Please connect the RG500 Desk Charger to right
output voltage (marked on product).
The cable should be placed in the proper position;
so that no one can step on, stumbling, ooding or
squeezing it.
This charger is specially designed for RG500.
3_saFETy pRECauTIons
Safety problems have been considered in manufactured
and designing process, but user should use this product
carefully according to the following basic safety measures:
To charge the RG500 the original accessories from
RugGear should be used. But if a dierent power supply
should be used, then always in accordance with the
required rated current and voltage values.
Do never use or install the RG500 Desk Charger
on hot surfaces.
Do not use the RG500 Desk Charger in damp or wet
environments. When there are damage by moisture,
return the unit to your nearest dealer or send it to the
RugGear Europe Service Center.
If the cord is damaged, the power supply must be
replaced in order to avoid danger. Please do not perform
the repairs by yourself but send the unit to the Service
Center.
2 31

8RG500 DEsk ChaRGER Manual 9RG500 DEsk ChaRGER Manual
En
NOTE
To remove the RG500 from the RG500 Desk Charger
please make sure that the two buttons on the side
are pressed simultaneously. While charging, the RG500
is locked in and can not be removed without pressing
the two lateral buttons.
6_TEChnICal paRaMETERs
Status display:
The LED lights green when the RG500 Desk Charger
is receiving power. But even then, when the charge
is completed and the RG500 has a battery capacity
of 100%.
While charging the LED lights up red.
Max. output voltage 1000mA±100mA
Input voltage: DC 5±0.3V, Input max. currently:
1000mA±100mA
Charging saturation (25 °C): 100%
Indicates the status indicator:
Not charging: green light
Charging: red light
Full Charged: the red light turns green

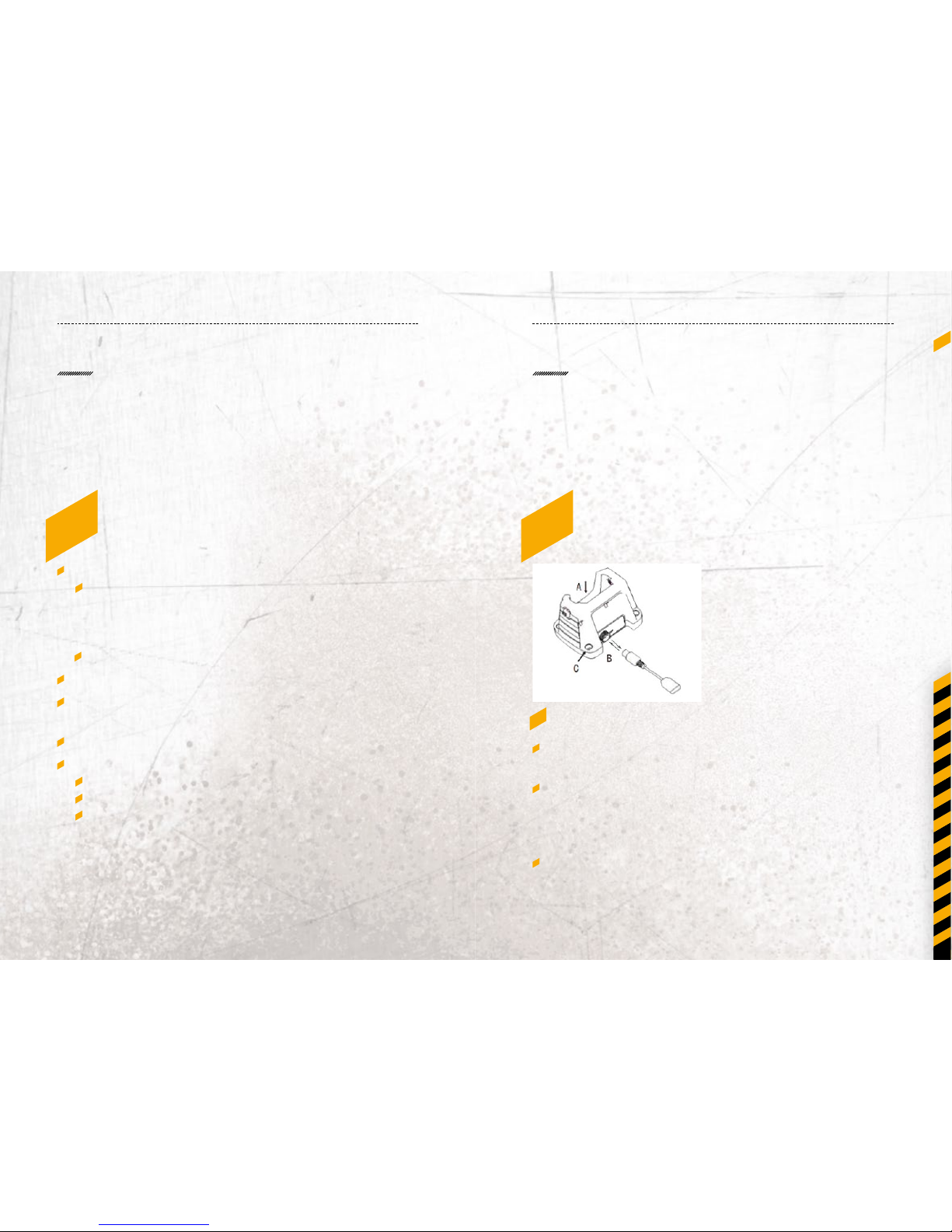

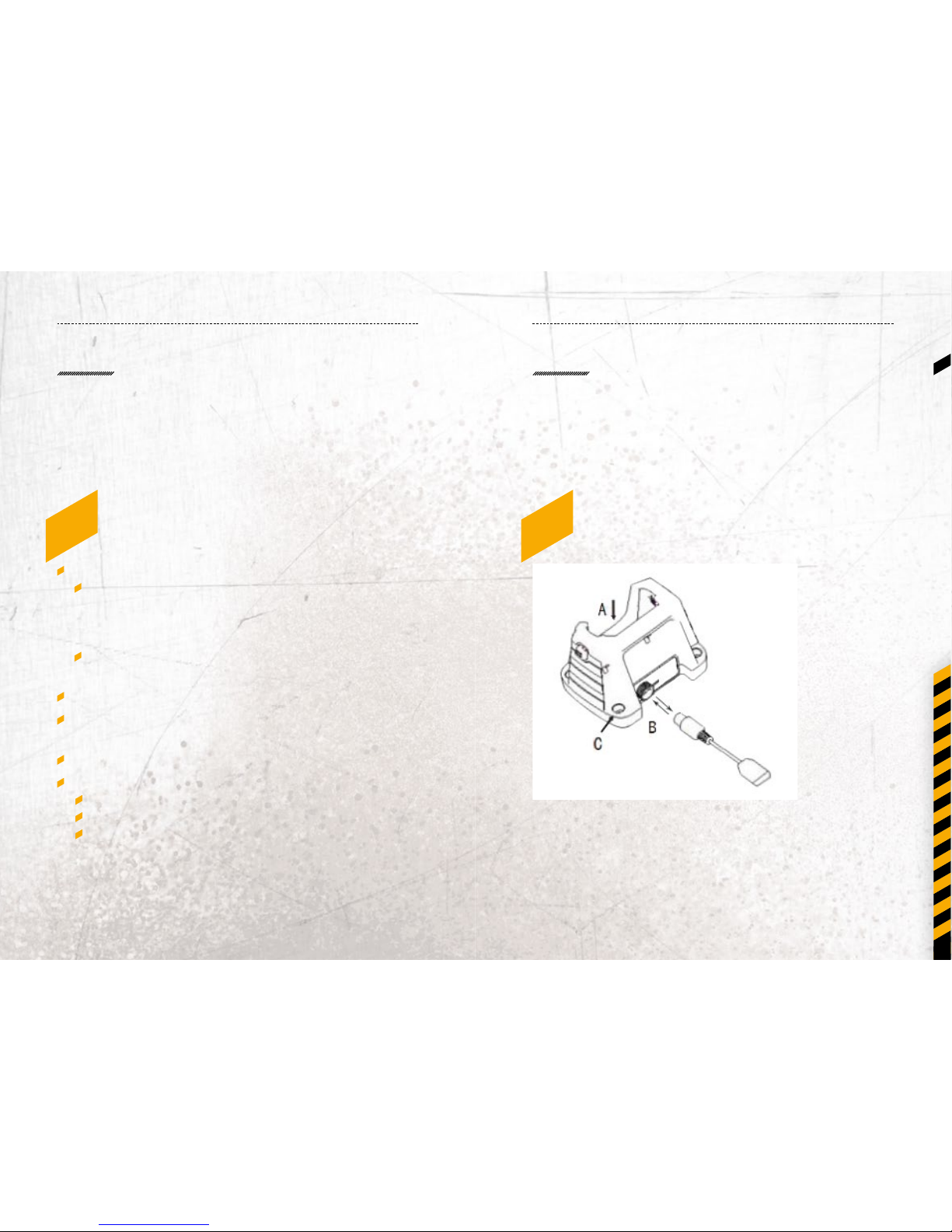

7_DIaGRaM oF assEMbly
7.1_INSTRUCTIONS
Fix the charger in the car by using the 4 xing holes
and screws (C).
Connect the industrial cable to ”B” port, USB port
connect to 5V terminal (or use Micro USB cable).
The green light of charger is on (State to be charged:
Connect successfully).
Keep the charging contact of the device face inside,
pull down the device and till hear a ”click” sound.
Red light is on and indicates that the device is charging.
NOTE
Even if the battery indicator shows 100% and charging
sign disappears but the light is still red, this is normal, it is
still in the charging process. Please continue to charge the
device and wait until the light turns green, and thus is fully
charged.

10 RG500 DEsk ChaRGER Manual 11RG500 DEsk ChaRGER Manual
En
8_sIMplE TRoublEshooTInG
LED didn't work?
Check the input power is correctly inserted into
the charger, and the connector is rmly inserted
into the charger.
Check whether the voltage of input power is normal.
Device can not charge?
Check whether the device contact is clean.
Check whether the connection between charger
and device is perfect.
Check whether the charger is paired with the device.
9_aFTER-salEs sERvICEs
We assure you a guarantee period of one year. Quality
problems, the company is committed to free repair or
replacement. Non normal use lead damage such as:
man-made damage, irresistible force (re, earthquake,
and typhoon) no promise.
10_CusToMER sERvICE
To ensure repairs in the warranty period.
Please contact the regional sales sta, tell the type and
quantity of returned products, resulting in non quality
problems of our repair, do not bear parts replacement
costs and return shipping costs; our company does not
bear the loss caused by the loss of goods in transit.

13
En
InFoRMaTIons
Read the User
Manual Online
ConTaCT / sERvICE CEnTER
RugGear Europe GmbH
Service Center
c/o AdivoTEC GmbH
Averdiekstraße 28
49078 Osnabrueck
Germany
[e-mail]
Fon [phone]
Fax [phone]
Available: Monday – Friday, 08:00 am – 05:00 pm
(not during public holidays)
www.RuGGEaR-EuRopE.CoM/sERvICE
RugGear Europe GmbH | [e-mail]
i_Park Tauberfranken 10 | 97922 Lauda-Koenigshofen | Germany

15RG500 DEsk ChaRGER anlEITunG
DE
voRbEhalT
Technische Änderungen behalten wir uns vor.
Änderungen, Irrtümer und Druckfehler be-
gründen keinen Anspruch auf Schadensersatz.
Alle Rechte vorbehalten.
Für Datenverluste oder andere Schäden gleich
welcher Art, die durch den unsachgemäßen
Gebrauch des RG500 Desk Charger entstanden
sind, übernimmt die RugGear Europe GmbH
keine Haftung.
Dieses Dokument enthält die notwendigen
Sicherheitshinweise für die sichere Verwen-
dung des RG500 Desk Charger.
Detailliertere Informationen erhalten sie unter
www.ruggear-europe.com.
C 2015 RUGGEAR EUROPE GMBH
1_EInFühRunG
Vielen Dank, dass Sie unser Produkt gekauft haben. Um
einen einwandfreie Funktion zu gewährleisten bitten wir
Sie diese Bedienungsanleitung sorgfältig zu lesen.
Diese Kurzbedienungsanleitung enthält wichtige Informati-
onen und Sicherheitshinweise welche einen einwandfreien
und sicheren Betrieb des RG500 Desk Charger gewähr-
leisten.
2_FunkTIonEn
Der RG500 Desk Charger verfügt über zwei Anschluss-
möglichkeiten. Einmal über die standard Micro USB
Buchse und einmal über einen industriell robusten Steck-
verbinder, welcher bei Vibrationen sich nicht lösen kann.
Dies ist unabdingbar bei der Montage im KFZ oder NFZ.
Der RG500 Desk Charger ist mit vier Befestigungslö-
chern versehen, welche eine äußerst robuste Montage
im KFZ oder NFZ erlauben.
Der RG500 Desk Charger ist aus einem hochwertigen
PC / ABS gefertigt und hält der UV Bestrahlung stand.
Zur Statusanzeige des Ladezustandes wurde eine
zweifarbige LED verwendet.
Betreendes Gerät: RG500

16 RG500 DEsk ChaRGER anlEITunG 17RG500 DEsk ChaRGER anlEITunG
DE
3_ allGEMEInE
sIChERhEITshInwEIsE
Sicherheitsprobleme wurden in der Herstellung und dem
Design Prozess bedacht, aber der Benutzer sollte das
Produkt vorsichtig, gemäß den nachfolgenden, grund-
legenden Sicherheitshinweisen bedienen:
Zur Ladung des RG500 sollte das Originalzubehör von
RugGear verwendet werden. Falls doch ein abweichen-
des Netzteil Verwendung nden sollte, dann immer
mit der Einhaltung der vorgeschriebenen Strom- und
Spannungswerten.
Benutzen Oder montieren Sie den RG500 Desk Charger
niemals auf heißem Untergrund.
Verwenden Sie den RG500 Desk Charger nicht in
feuchten oder nassen Umgebungen. Bei bestehen
Beschädigungen durch Feuchte, senden Sie das Gerät
zu Ihrem nächsten Fachhändler oder an das RugGear
Europe Service Center.
Wenn das Kabel beschädigt ist, muss das Netzteil aus-
getauscht werden, um Gefahr zu vermeiden. Bitte
führen Sie die Reparaturen nicht selbstständig durch
sondern senden Sie das Gerät an das Service Center.
2 31
1_ Ladekontakt
2_ 5V-Industriestecker-Anschluss
3_ 5V-USB-Anschluss
5_bETRIEbssIChERhEITshInwEIsE
Bitte benutzen Sie den RG500 Desk Charger in
trockener Umgebung.
Bitte verbinden Sie den RG500 Desk Charger mit
der richtigen Ausgangsspannung (Markierung auf
dem Produkt).
Bitte verkabeln Sie den RG500 Desk Charger so, dass
niemand zu Fall kommt oder sich verletzen kann.
Dieses Ladegerät ist speziell für das RG500 entworfen.
4_pRoDukTabbIlDunG

18 RG500 DEsk ChaRGER anlEITunG 19RG500 DEsk ChaRGER anlEITunG
DE
HINWEIS
Zum entfernen des RG500 aus dem RG500 Desk Charger
müssen die beiden seitlichen Tasten gleichzeitig gerückt
werden. Im Ladezustand ist das RG500 fest eingerastet
und kann ohne die Betätigung der beiden seitlichen Tasten
nicht entnommen werden.
6_spEZIFIkaTIonEn
Statusanzeige:
Die eingebaute LED leuchtet grün, sobald der RG500
Desk Charger mit Strom versorgt wird. Aber auch
dann, wenn die Ladung abgeschlossen ist und das
RG500 eine Akkukapazität von 100% aufweist.
Die LED leuchtet rot, solange der Ladevorgang nicht
abgeschlossen ist.
max. Ausgangsstrom: 1000mA±100mA
Eingangsspannung: DC 5±0.3V,
max. Eingangsspannung aktuell: 1000mA±100mA
Ladesättigung (25 °C): 100%
Anzeige der Statusleuchte:
Nicht am laden: grünes Licht
Am laden: rotes Licht
Vollgeladen: rotes Licht wechselt in grün
HINWEIS
Auch wenn die Akkuanzeige 100% zeigt und das Lade-
symbol verschwindet aber das Licht noch rot ist, ist das
normal. Es wird immer noch geladen, bitte laden Sie
das Gerät weiter und warten bis das Licht grün wird und
damit richtig vollgeladen ist.
7_auFbauZEIChnunG

20 RG500 DEsk ChaRGER anlEITunG 21RG500 DEsk ChaRGER anlEITunG
DE
7.1_AUFBAUANLEITUNG
Befestigen Sie das Ladegerät unter Benutzung der 4
Bohrungen und Schrauben (C).
Verbinden Sie das industrielle Kabel mit dem Anschluss
“B”, USB-Anschluss mit 5V-Anschluss verbinden (oder
benutzen Sie ein Micro USB Kabel). Das grüne Licht
für das Laden ist an (Zustand des Ladens: erfolgreich
verbunden).
Lassen Sie den Ladekontakt des Gerätes nach innen
gewendet, ziehen Sie das Gerät nach unten, bis Sie ein
“Klick” hören. Das rote Licht ist an und zeigt an, dass
das Gerät lädt.
8_FEhlERbEhEbunG
LED hat nicht funktioniert?
Überprüfen Sie, ob der Eingangsanschluss korrekt mit
dem Ladegerät verbunden ist, und ob der Stecker fest
an dem Ladegerät angeschlossen ist.
Überprüfen Sie ob die Spannung des Eingangs-
anschlusses normal ist.
Gerät kann nicht laden?
Überprüfen Sie ob die Gerätekontakte sauber sind.
Überprüfen Sie die Verbindung zwischen Ladegerät und
Gerät.
9_aFTER-salEs sERvICEs
Wir sichern einen Garantiezeitraum von einem Jahr zu.
Bei Qualitätsproblemen ist das Unternehmen verpichtet
das Gerät kostenfrei zu reparieren oder zu ersetzen.
Keine Garantie bei nicht sachgemäßer Nutzung und selbst-
verschuldeten Schäden oder höherer Gewalt (Brand, Erd-
beben oder Taifun).
10_sERvICE
Sicherstellen von Reparaturen während des Garantie-
zeitraums.
Bitte kontaktieren Sie Ihren regionalen Vertriebspartner,
erklären Sie den Typ und die Menge der zurückgehenden
Produkte. Bei Reparaturen die nicht auf ein Qualitätspro-
blem zurückgehen werden keine Teil-, Ersatzkosten und
Rücksendungskosten getragen. Unsere Firma trägt nicht
den Verlust der durch den Verlust von Gütern durch den
Versand verursacht werden.

23RG500 DEsk ChaRGER anlEITunG
DE
InFoRMaTIons
Hier geht‘s
zum Online Handbuch!
konTakT / sERvICE CEnTER
RugGear Europe GmbH
Service Center
c/o AdivoTEC GmbH
Averdiekstraße 28
49078 Osnabrück
Germany
[e-mail]
Fon [phone]
Fax [phone]
Erreichbar: Montag – Freitag, 08:00 – 17:00 Uhr
(nicht an gesetzlichen Feiertagen)
www.RuGGEaR-EuRopE.CoM/sERvICE
RugGear Europe GmbH | [e-mail]
i_Park Tauberfranken 10 | 97922 Lauda-Koenigshofen | Germany

www.RuGGeaR-euRope.Com
