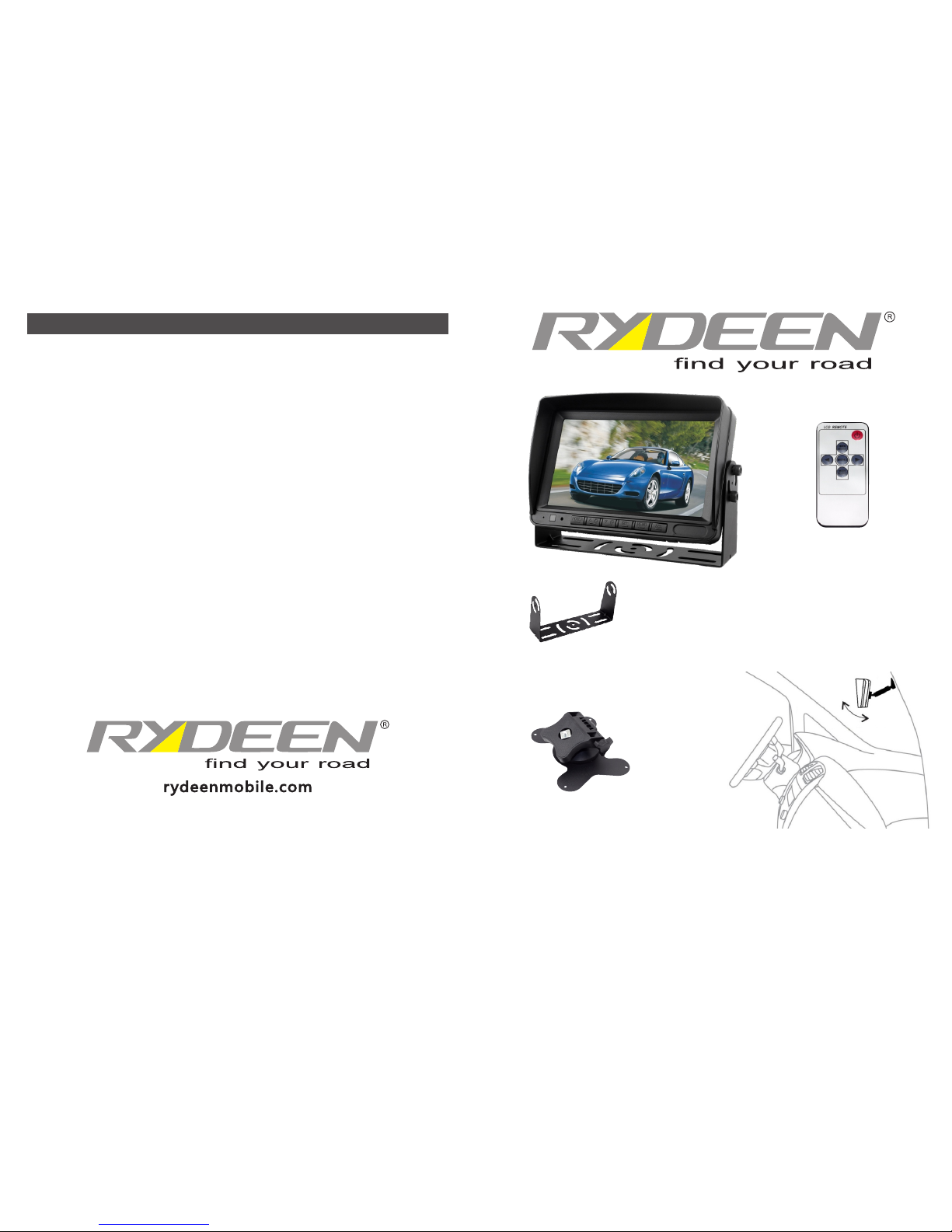

Rydeen M7000P User manual

Stand-Alone Backup Monitor (7-inch)
Owner's Manual M7000P
One Year Limited Warranty
a) When defect occurs during shipment of product (freight carrier's responsibility).
b) Installation or removal of product.
c) Accidents, act of nature, misuse, abuse, neglect, unauthorized product modification
or failure to follow product owner's manual instructions.
Rydeen North America Inc. (a manufacturer of “Rydeen" products) warrants the product only
to the original purchaser as described following:
Warranty Period
Rydeen warrants this product for a period of one (1) year from the original purchase date.
Warranty Coverage
This warranty covers all defects in material and workmanship except as specified below.
Rydeen North Amerlca Inc.
dba Rydeen Mobile Electronlcs
2701 Plaza Del AMO,Suite 705,Torrance,California 90503 USA
Phone:[phone] Fax:[phone]
2. Any product(s) which are purchased from an unauthorized retailer (in store or online).
1. Any products distributed outside of the USA by Rydeen North America Inc. (Rydeen) or
which is not purchased in the USA or Canada unless the product is purchased through
the USA Military Exchange Service.
3. Any products in which the serial number label or the model number label are removed, torn,
modified or replicated.
4. Any damage defects or malfunctions resulting from any of following:
d) Any repair or attempt to repair without RYDEEN authorization.
e) Any other cause which is not related to product defect.
f ) Any cosmetic damages due to normal wear and tear.
g) Any consumable items (such as fuse or batteries).
If any problems develop with your Rydeen products during or after the Limited Warranty Period, or if
you have any questions regarding the operation or installation of the product, you should contact your
Rydeen retailer. If the problem or your question is not handled to your satisfaction, please contact
Rydeen Customer Service Department at 1-877-777-8811 (within the USA only) Monday - Friday
between 9:00 AM to 4:00 PM Pacific Standard Time or visit www.rydeenmobile.com.
These materials are protected by copyright law and international treaties. Any unauthorized use, reproduction or
distribution of these materials, or any portion herein, will result in severe civil and criminal penalties and fines.
Violators will be prosecuted to the fullest extent of the law.
Copyright © 2012 Rydeen North America Inc. All Rights Reserved.
RYDEEN ® is a registered trademark of Rydeen North America Inc.
Windshield Mount Option
(VSM Mount sold separately)
Remote Control
Metal Bracket
(Included)
Wing Stand with 3M Adhesive
(Included)

Current Consumption MAX: 300mA (DC12V)

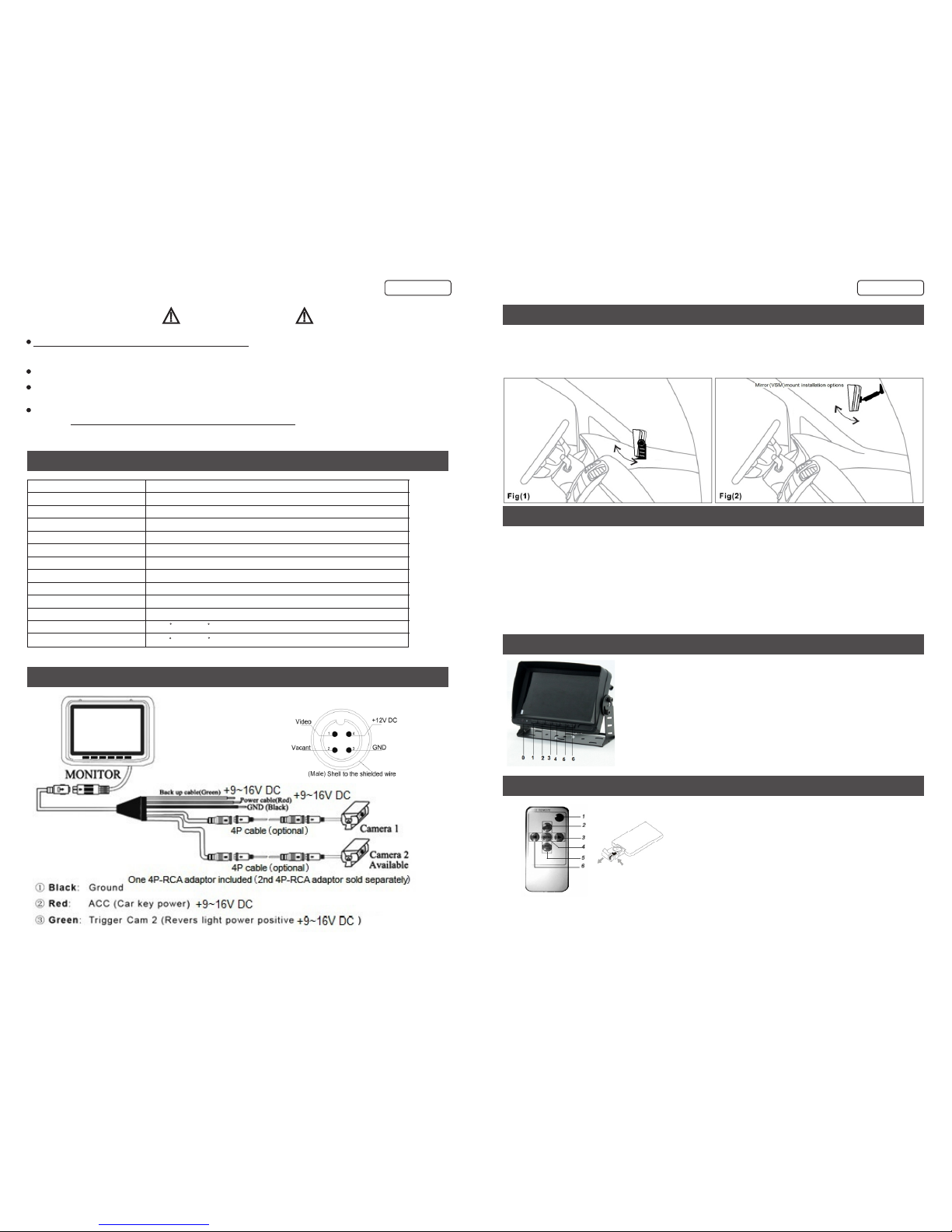

WARNINGS
The M7000P unit IS NOT WATERPROOF. Avoid exposing it to rain or other forms of excessive
moisture. Water damage is not covered under the warranty.
PROFESSIONAL INSTALLATION REQUIRED
The following instructions are intended for professional installers.
DAMAGE FROM IMPROPER INSTALLATION WILL VOID THE WARRANTY.
Dropping your M7000P unit or subjecting it to excessive shock and vibrations as this may cause it to
malfunction and is not covered by warranty.
1. Specification
Model M7000P
Screen Size 7-inch LCD (Digital Panel TFT)
Resolution 800 X 480 Pixels
Display Aspect 4:3 & 16:9
Color RGB
Video System NTSC/PAL
Brightness 400LUX
Video Input 2 Sources Input (Aux input 1, Back-Up Camera Input 2)
Power Consumption MAX: 4W
Voltage Input DC 9 – 16V
Operation Temperature -10 C to +65 C (14ºF to 149ºF)
Storage Temperature -30 C to +80 C (-22ºF to 176ºF)
2. Wiring Diagram
3. Monitor Mount Positions
The monitor has a specialized mounting system which allows for multiple mounting options.
Most popular are Dash Board Mounting (figure 1) and Windshield Mounting (figure 2).
Note: Follow local laws when mounting monitor as these may be specific regulations in your area
limiting placement.
4. Main Functions
1) The M7000P is a 7-Inch rearview monitoring system for medium size vehicles (minivans, vans etc...).
5. Button Operations
5) Shift vehicle out of reverse and the camera image will disappear and go back
to its previous stage.
3) Shift vehicle into reverse, the camera image will appear on the screen when V2 is
properly connected to a camera.
2) When AUX video source is connected to V1 then turn video source ON and it will
automatically show the image on screen.
4) The monitor displays the rear blind spot to make your drive safe and secure.
(0) IR
(1) POWER – Turn ON and OFF.
(2) Increase button – For adjusting of Volume,
Brightness, Contrast, Language, Rotation, etc.
(3) Decrease button – For adjusting of Volume,
Brightness, Contrast, Language, Rotation, etc.
(4) CH – Switches between all cameras Connected to Monitor.
(5) MENU – Access Brightness, Contrast, Language, Rotation, etc.
(6) SEL－ mode selection
6. Remote control
Pull out Pus h
1. POWER: Turn ON and OFF
2. VIDEO: Select V1/V2
3. VOL+: Increase volume level
4. MENU: Brightness,colors,contrast settings
5. MODE: Display select
6. VOL-: Decrease volume level
English-1 English-2

Consommation de courant MAX: 300mA (DC12V)

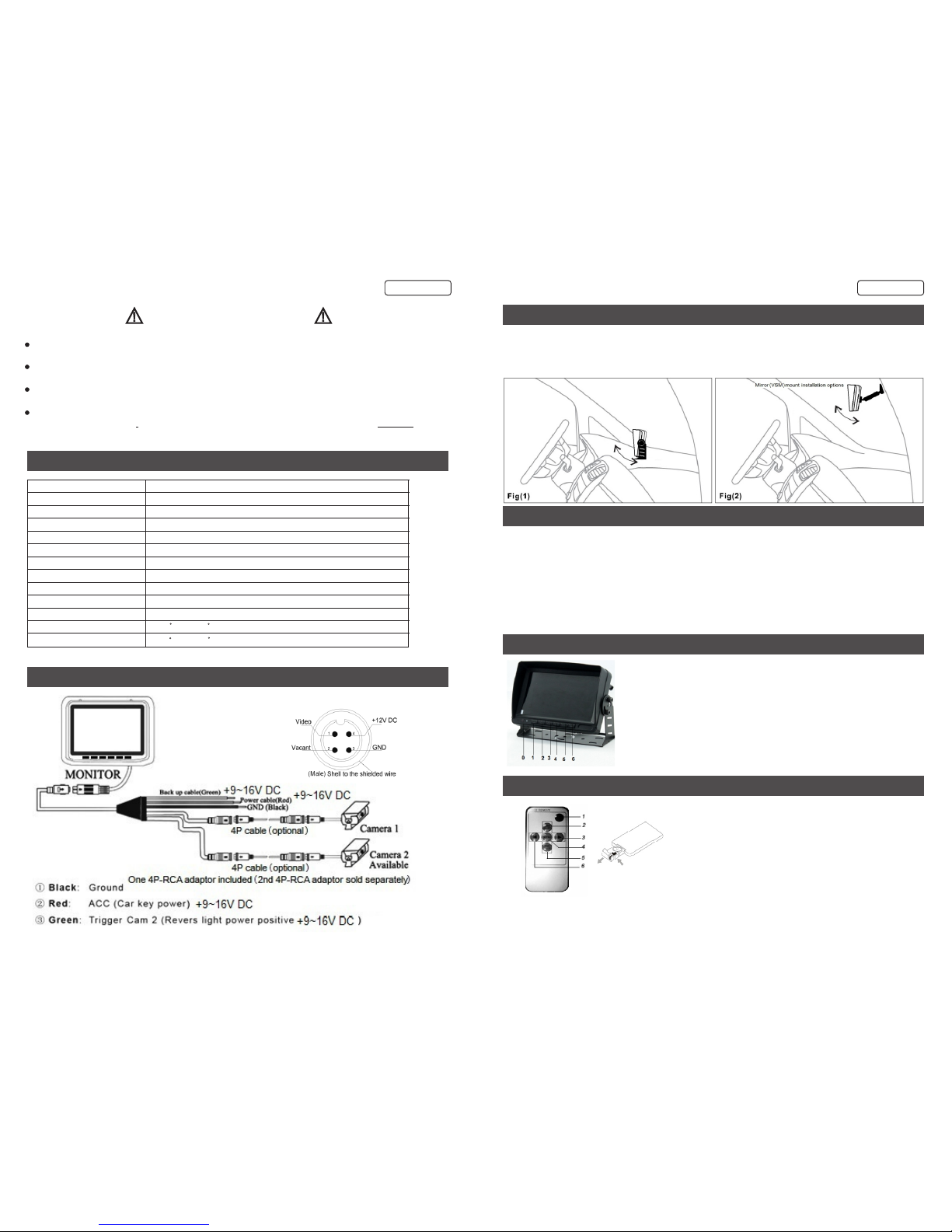

AVERTISSEMENTS
L’appareil M7000P N’EST PAS À L’ÉPREUVE DE L’EAU. Éviter de l’exposer à la pluie ou autre
forme d’humidité excessive. Les dommages causés par l’eau ne sont pas couverts par la garantie.
LES INSTRUCTIONS SUIVANTES SONT PRÉVUES POUR LES INSTALLATEURS AGRÉÉS
L’INSTALLATION PROFESSIONNELLE PAR UN MARCHAND AGRÉÉ RYDEEN EST
REQUISE POUR HONORER LA GARANTIE.
Éviter d’échapper votre M7000P ou de le soumettre à des secousses ou vibrations excessives,
car ceci pourrait affecter son bon fonctionnement.
1. Spécifications
Modèle M7000P
Grandeur d’Écran 7-inch LCD (Digital Panel TFT)
Résolution d’Affichage 800 X 480 Pixels
Afficher Aspect 4:3 & 16:9
Couleur RGB
Système vidéo NTSC/PAL
Luminosité 400LUX
Entrée vidéo 2 Sources d'entrée (entrée Aux 1, caméra de recul Entrée 2)
Consommation D'Énergie MAX: 4W
Entrée de tension DC 9 – 16V
Température de Fonctionnement -10 C to +65 C (14ºF to 149ºF)
Température d’Entreposage -30 C to +80 C (-22ºF to 176ºF)
2. Diagramme de Filage
3. Monitor de montaje Posiciones
Le moniteur dispose d'un système de montage spécialisée qui permet de multiples options de montage.
Les plus populaires sont Dash Conseil de montage (figure 1) et de pare-brise (figure 2).
Remarque: Suivez les lois locales quand le moniteur de montage comme ceux-ci peuvent avoir des
règlements spécifiques dans votre régionlimitant le placement.
4. Funciones Principales
1) Le M7000P est un système de surveillance de recul de 7 pouces pour les véhicules de
5. Las operaciones de botón
5) Véhicule Maj de la marche arrière et l'image de la caméra va disparaître et revenir
à son étape précédente.
3) Véhicules de passer en marche arrière, l'image de la caméra apparaît sur l'écran lorsque V2 est
correctement relié à une caméra.
2) Lorsque la source vidéo AUX est connecté à V1 puis tournez source vidéo ON et il sera
montrer automatiquement l'image à l'écran.
4) Le moniteur affiche la tache aveugle arrière pour rendre votre conduite sûre et sécurisée.
(0) IR
(1) POWER - Allumer et éteindre.
(2) Augmenter bouton - Pour régler le volume,
Luminosité, Contraste, Langue, rotation, etc.
(3) Diminuer la touche - Pour régler le volume,
Luminosité, Contraste, Langue, rotation, etc.
(4) CH - Bascule entre toutes les caméras connectées au moniteur.
(5) MENU - Accès Luminosité, Contraste, Langue, rotation, etc.
(6) SEL- Sélection du mode
6. Télécommande
1.POWER: Allumer et éteindre.
2.VIDEO: Sélectionnez V1 / V2
3.VOL +: Niveau de volume Augmenter
4.MENU: Luminosité, les couleurs,
Les paramètres de contraste
5.MODE: Sélectionnez Afficher
6.VOL-: Niveau de volume Diminution
DE RYDEEN SEULEMENT.
Extraire Pousser
taille moyenne (les mini-fourgonnettes, camionnettes, etc ...).
Français-1 Français-2

Español-1 Español-2
Extraer
Empujar
tamanio mediano (Minivans, camionetas, Etc...)
INSTALACION PROFESIONAL POR DISTRIBUIDOR AUTORIZADO DE RYDEEN
QUE REQUIEREN LAS CUBIERTO POR LA GARANTÍA.
1. Especificaciónes
Modelo M7000P
Tamaño de la pantalla 7 pulgadas LCD ( TFT)Panel Digital
Visualización Apariencia 4:3 & 16:9
Color RGB
Sistema de Video NTSC/PAL
Luminosidad 400LUX
Entrada de vídeo 2 Fuentes de Input (AUX Input, Camara de retrosar Input 2)
Consumo de poder . 4W
Rango de voltaje DC 9 – 16V
Operación Temperture -10 C to +65 C (14ºF to 149ºF)
Almacenamiento Temperture -30 C to +80 C (-22ºF to 176ºF)
2. Diagrama de Cables
3. Position de Monitor Opcionales
El Monitor tiene un sistema de montaje especializado que permite multiple opciones de montaje.
Mas popular es montado en el cuadro de mandos (Figura 1) o montado en el parabrisas.
Nota: Siga las leyes de su region local para montar el monitor, ya que podrian haber regulaciones
especificas por ley.
4. Funciones Principales
1) El M7000P es un monitor que dobla de sistema de retrosar mide 7 pulgadas para vehiculos de
5. Las operaciones de botón
5) Cuando el cambio este fuera de reversa la imagen desaparecera y vuele a su etapa anterior.
3) Cuando ponga el cambio de reversa, la imagen de la camara aparecera en la pantalla ciuando
V2 este contectado apropiadamente a la camara.
2) Cuando la fuente de video AUX esta conectado a V1 la imagen aparecera em la pantalla
automaticamente cuando oprime ON.
4) El monitor el punto siego posterior para asegurar que nada este detras por su seguridaad y protecion.
(0) IR
(1) POWER – encender y apagar.
(2) Boton de Incrementar – para ajustar de Volumen,
Brillo, Contraste, Idioma, rotación, etc.
(3) Botón de Disminuir – para ajustar de Volumen,
Brillo, Contraste, Idioma, rotación, etc.
(4) CH – Cambia entre todas las cámaras conectadas al monitor.
(5) MENU – Para Accessar El brillo, la contraste, el idioma, y rotacion, etc.
(6) SEL－ Selección del Modo
6. Control Remoto
1.POWER: Encender y apagar.
2.VIDEO: Seleccione V1 / V2
3.VOL +: Increase volume level
4.MENU: Brillo, Colores, Ajustes de contraste
5.MODO: (Modo) Selecion de imagen
6.VOL-: Disminuir el nivel de volume
ADVERTENCIAS
LAS SIGUIENTES INSTRUCCIONES ESTÁN DISEÑADOS PARA AUTORIZADO
Rydeen Mobile INSTALADORES SOLAMENTE
Evite dejar caer la equipo M7000P o someterla a golpes fuertes y las vibraciones ya que podría
causar un mal funcionamiento.
La unidad no es impermeable M7000P. Evite exponerlo a la lluvia u otras formas de humedad
excesiva. Los daños por agua no está cubierto por la garantía.
