Ryobi RY40204 User manual

OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
40 VOLT STRING TRIMMER
40V TAILLE-BORDURES À LIGNE
40V RECORTADORAS DE HILO
RY40204
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
TABLE OF CONTENTS
Important Safety Instructions.......... 2-3
Symbols ..............................................4
Features ..............................................5
Assembly ........................................ 5-6
Operation ........................................ 6-7
Maintenance .......................................8
Troubleshooting ..................................9
Parts Ordering/Service........ Back Page
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendrelemanueld’utilisation avant
d’employer ce produit.
TABLE DES MATIÈRES
Instructions importantes
concernant la sécurité .................... 2-3
Symboles ............................................4
Caractéristiques..................................5
Assemblage .................................... 5-6
Utilisation ........................................ 7-8
Entretien..............................................9
Dépannage........................................10
Commande de pièces/
réparation.......................... Páge arrière
ADVERTENCIA: Parareducir
elriesgo de lesiones,elusuario debe leer
y comprender el manual del operador
antes de usar este producto.
ÍNDICE DE CONTENIDO
Instrucciones de seguridad
importantes..................................... 2-3
Símbolos .............................................4
Características ....................................5
Armado ........................................... 5-6
Funcionamiento .............................. 7-8
Mantenimiento ....................................9
Corrección de problemas .................10
Pedidos de piezas/
servicio........................... Pág. posterior
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS

ii

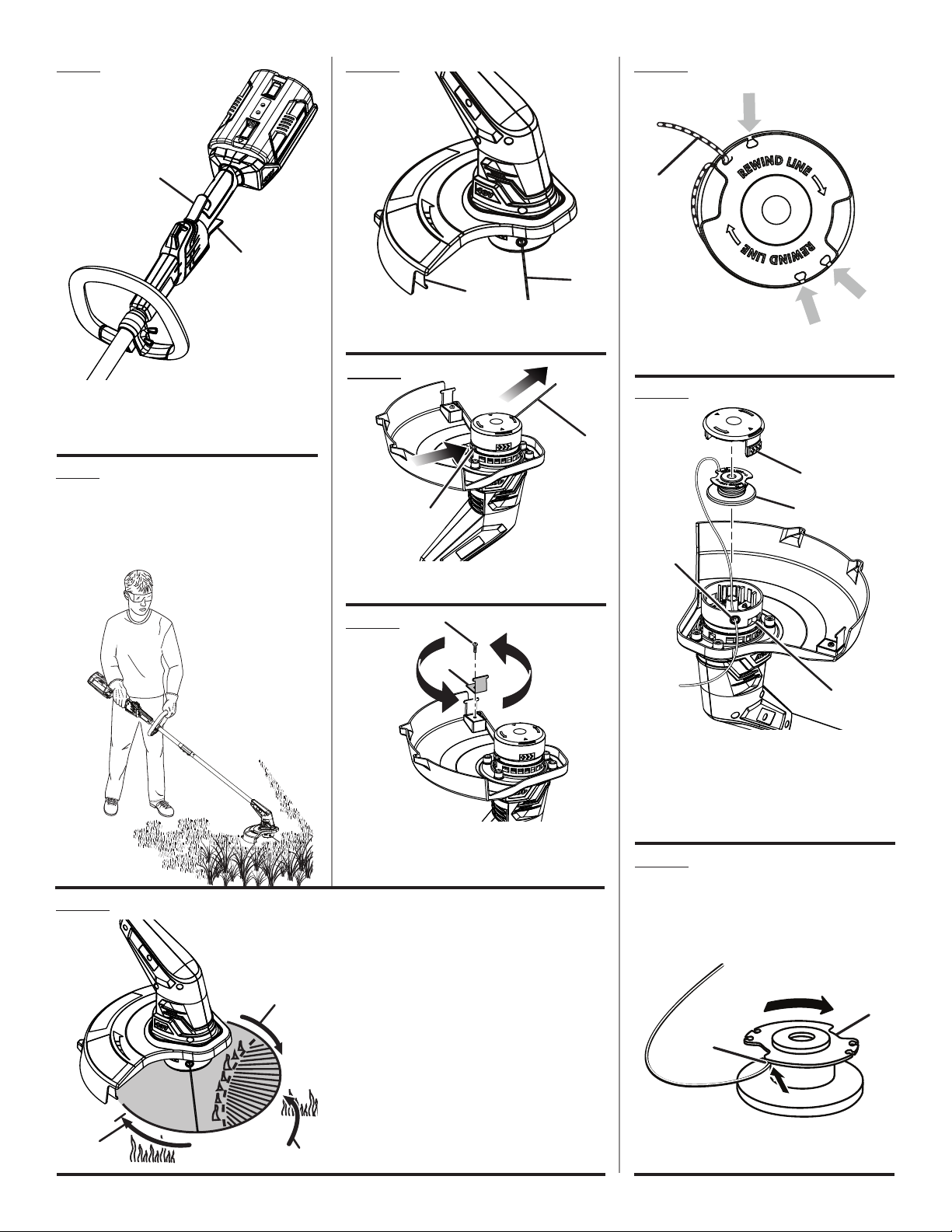

Fig. 1 Fig. 2
Fig. 6
A - Switch trigger (gâchette, gatillo del
interruptor)
B - Handle overmold (surmoulage de poignée,
mangos sobremoldeado)
C - Lock-out button (bouton de verrouillage,
botón de seguro de seguro)
D - Front handle (poignée avant, mango
delantero)
E - Coupler (coupleur, acoplador)
F - Trimmer shaft (arbre du taille-bordures, eje
de la recortadora)
G - Grass deflector (déflecteur d’herbe, deflector
de hierba)
A
A - Phillips screwdriver (tournevis phillips,
destornillador phillips)
See this fold-out section for all of the figures
referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures
mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras
a las que se hace referencia en el manual del operador.
A - Trimmer shaft (arbre du taille-bordures,
eje de la recortadora)
B - Power head shaft (arbre du bloc moteur,
eje del cabezal motor)
C - Hex head screws (boulons à six pans,
tornillos de cabeza hexagonal)
D - Indentations (indentations, muescas)
E - Hex key (clé hexagonale, llave hexagonal)
F - Tighten (serrer, ajustar)
G - Loosen (desserrer, aflojar)
A
B
C
E
DF
G
Fig. 4
Fig. 3
A - Front handle (poignée avant, mango
delantero)
B - Washer (rondelle, arandela)
C - Wing nut (écrou à oreilles, tuerca de
mariposa)
D - Bolt (boulon, perno)
A
B
C
D
Fig. 5
B
A
C
A - Grass deflector (déflecteur d’herbe, deflector
de hierba)
B - Slide over head (faire glisser sur la tête,
deslizarlo sobre el cabezal)
C - Line cut-off blade (lame de sectionnement
de ligne, cuchilla de corte del hilo)
D - Screws (vis, tornillos)
A - Screw holes (orifices de las vis, agujeros del
tornillo)
B - Screws (vis, tornillos)
A
A
B
Fig. 7
A - Battery pack (bloc-piles, paquete de
baterías)
B - Latch (loquet, pestillo)
A
B
B
A
B
C
D
F
E
G
D

iii
Fig. 9
PROPER OPERATING POSITION
POSITION D’UTILISATION CORRECTE
POSICIÓN CORRECTA PARA EL MANEJO
A - Direction of rotation (sens de rotation,
sentido de la rotación)
B - Best cutting area (d’efficacité, área de corte
óptima)
C - Dangerous cutting area (zone de coup
dangereuse, área de corte peligrosa)
Fig. 10
Fig. 11
A - Black button (bouton noir, botón negro)
B - Line (ligne, línea)
Fig. 12
Fig. 13
A - Screw (vis, tornillo)
B - Line cut-off blade (lame coupe-ligne,
cuchilla de corte)
A
B
C
A - Line cut-off blade (lame coupe-ligne,
cuchilla de corte)
B - Line (ligne, línea)
A
B
A
B
AB
A - Lock-out button (bouton de verrouillage,
botón de seguro de seguro)
B - Switch trigger (gâchette, gatillo del
interruptor)
Fig. 8
A
B
Fig. 14
A - Slot (fente, ranura)
B - Line (ligne, línea)
A
A
A
B
A - Spool retainer (retenue de bobine, retén del
carrete)
B - Spool (bobine, carrete)
C - Tabs (languettes, pestañas)
D - Slot (fente, ranura)
E - Eyelet (trou, agujero)
Fig. 15
Fig. 16
WIND CLOCKWISE
ENROULER DANS LE SENS HORAIRE
ENROLLE HACIA LA DERECHA
A - Spool (bobine, carrete)
B - Hole (trou, agujero)
A
B
C
E
D
B
A

2 — English
WARNING!
When using electric gardening appliances, basic safety
precautions should always be followed to reduce the risk
of fire, electric shock and personal injury.
READ ALL INSTRUCTIONS
For safe operation, read and understand all instructions
before using this product. Follow all safety instructions.
Failure to follow all safety instructions listed below, can
result in serious personal injury.
Do not allow children or untrained individuals to use this
unit.
Check the work area before each use. Remove all objects
such as rocks, broken glass, nails, wire, or string which
can be thrown or become entangled in the machine.
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Following this rule will reduce
the risk of serious personal injury.
Use Safety Glasses – Always use face or dust mask if
operation is dusty.
Protect your lungs. Wear a face or dust mask if the op-
eration is dusty. Following this rule will reduce the risk of
serious personal injury.
Dress Properly – Use of rubber gloves and substantial
footwear is recommended when working outdoors. Wear
heavy, long pants, long sleeves, boots, and gloves. Do
not wear loose fitting clothing, short pants, sandals, or
go barefoot. Do not wear loose clothing or jewelry. They
can be caught in moving parts. Secure long hair above
shoulder level to prevent entanglement in moving parts.
Keep children away – Keep all bystanders, children, and
pets at least 50 ft. away.
Stay alert –Watch whatyou are doing.Use common sense.
Do not operate this unit when you are tired, ill, upset, or
under the influence of alcohol, drugs, or medication.
Do not operate in poor lighting.
Keep all parts of your body away from any moving part.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases, or
dust. Power tools create sparks which may ignite the
dust or fumes.
Avoid body contact with grounded surfaces such as
pipes, radiators, ranges, and refrigerators. There is an
increased risk of electric shock if your body is grounded.
Avoid Dangerous Environments – Don’t expose appli-
ance or string trimmer to rain or wet conditions. Water
entering an appliance or string trimmer will increase the
risk of electric shock.
IMPORTANT SAFETY INSTRUCTIONS
Use Right Appliance – Do not use appliance for any job
except that for which it is intended.
Don’t Force Appliance – It will do the job better and with
less likelihood of a risk of injury at the rate for which it
was designed.
Do not operate the equipment while barefoot or when
wearing sandals or similar lightweight footwear. Wear
protective footwear that will protect your feet and improve
your footing on slippery surfaces.
Do not overreach – Keep firm footing and balance. Over-
reaching can result in loss of balance.
Avoid accidental starting – Be sure switch trigger is in
the locked or off position before inserting battery pack.
Carrying tools with your finger on the switch trigger or
inserting the battery pack into a tool with the switch on
invites accidents.
Do not use tool if switch trigger does not turn it on or off.
Any tool that cannot be controlled with the switch trigger
is dangerous and must be repaired.
Disconnect trimmer – Disconnect battery pack from the
appliancebeforestoring,servicing, or changing accesso-
ries such as cutting line. Such preventive safety measures
reduce the risk of starting the tool accidentally.
Use only identical manufacturer’s replacement parts and
accessories. Use of any other parts may create a hazard
or cause product damage.
Maintain appliance with care –Replace string head if
cracked, chipped, or damaged in any way. Be sure the
string head is properly installed and securely fastened.
Failure to do so can cause serious injury. Follow instruc-
tions for lubrication and changing accessories. Inspect
trimmercordperiodically and,if damaged,have itreplaced.
Keep handles dry, clean, and free from grease and oil.
Check Damaged Parts – Before further use of the appli-
ance, a guard or other part that is damaged should be
carefullychecked to determinethatit will operate properly
and perform its function. Check for alignment of moving
parts, binding of moving parts, breakage of parts, mount-
ing and any other condition that may effect its operation.
A guard or other part that is damaged should be properly
repaired or replaced by an authorized service center un-
less indicated elsewhere in this manual.
Keep hands and feet away from cutting area.
Make sure all guards, straps, deflectors and handles are
properly and securely attached.
Use only the manufacturer’s replacement string in the
cutting head. Do not use any other cutting attachment,
for example, metal wire, rope, or the like. To install any
other brand of cutting head to this string trimmer can
result in serious personal injury.
Never operate unit without the grass deflector in place
and in good condition.

3 — English
Do not place battery tools or their batteries near fire or
heat. This will reduce the risk of explosion and possibly
injury.
Batteries can explode in the presence of a source of
ignition, such as a pilot light. To reduce the risk of seri-
ous personal injury, never use any cordless product in
the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.
Do not crush, drop or damage battery pack. Do not
use a battery pack or charger that has been dropped or
received a sharp blow. A damaged battery is subject to
explosion. Properly dispose of a dropped or damaged
battery immediately.
Exercise care in handling batteries in order not to short the
battery with conducting materials suchas rings, bracelets,
and keys. The battery or conductor may overheat and
cause burns.
For best results, your battery tool should be charged in
a location where the temperature is more than 50°F but
less than 100°F. To reduce the risk of serious personal
injury, do not store outside or in vehicles.
Under extreme usage or temperature conditions, battery
leakage may occur. If liquid comes in contact with your
skin, wash immediately with soap and water, then neu-
tralize with lemon juice or vinegar. If liquid gets into your
eyes, flush them with clean water for at least 10 minutes,
then seek immediate medical attention. Following this
rule will reduce the risk of serious personal injury.
We recommend taking your equipment to an autho-
rized service center for repair, as service performed by
inexperienced or unqualified persons may damage the
equipment, create unsafe conditions, injury to user and/
or void your warranty.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this power tool.
If you loan someone this power tool, loan them these
instructions also.
Maintain a firm grip on both handles while trimming. Keep
string head below waist level. Never cut with the string
head located over 30 in. or more above the ground.
Store idle appliances indoors - When not in use, string
trimmer should be stored indoors in a dry, locked place
out of the reach of children.
Never use blades, flailing devices, wire or rope. Unit is
designed for line trimmer use only. Use of any other ac-
cessories or attachments will increase the risk of injury.
Inspect area to be cut. Remove objects (rocks, broken
glass, nails, wire, string, etc.) which can be thrown or
become entangled in cutting head.
Keep the air vents clean and free of debris to avoid over-
heating the motor. Clean after each use.
Stop the unit and disconnect the power source when not
in use. Carry the unit with the motor stopped.
Store out of the reach of children.
Do not hang unit so that the switch trigger is depressed.
Battery tools do not have to be plugged into an electrical
outlet; therefore, they are always in operating condition.
Be aware of possible hazards when not using your bat-
tery tool or when changing accessories. Following this
rule will reduce the risk of electric shock, fire, or serious
personal injury.
Do not charge battery tool in rain, or damp or wet location.
Following this rule will reduce the risk of electric shock.
Do not use battery-operated appliance in rain.
Remove or disconnect battery before servicing, cleaning
or removing material from the gardening appliance.
Use this product only with batteries and chargers listed in
tool/appliance/battery pack/charger correlation supple-
ment 988000-842.
Do not dispose of the batteries in a fire. The cell may
explode. Check with local codes for possible special
disposal instructions.
Donotopen or mutilatethebatteries. Released electrolyte
is corrosive and may cause damage to the eyes or skin.
It may be toxic if swallowed.
IMPORTANT SAFETY INSTRUCTIONS

4 — English

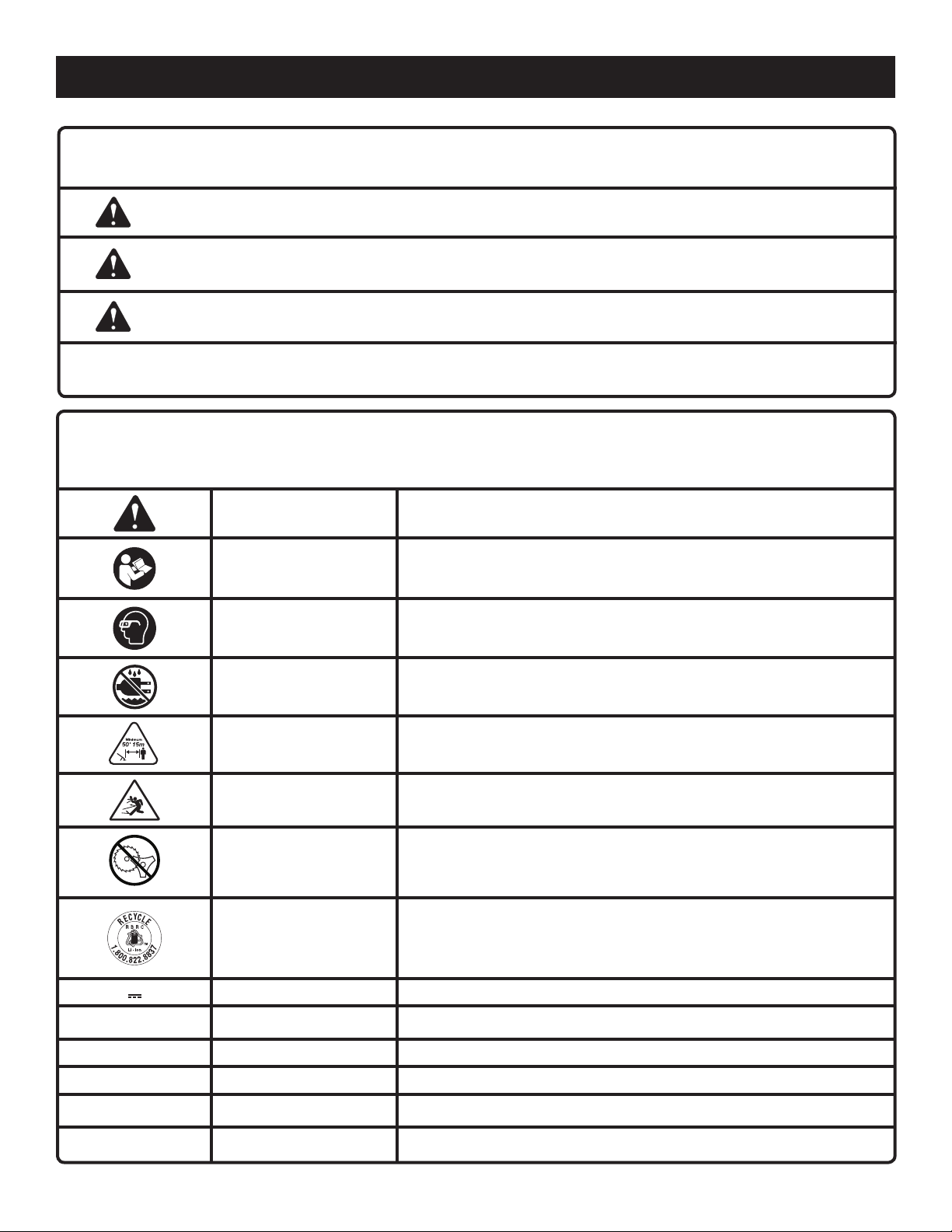

SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING: Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION: Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE: (Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s
Manual
To reduce the risk of injury, user must read and understand operator’s
manual before using this product.
Eye Protection Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
Wet Conditions Alert Do not expose to rain or use in damp locations.
Keep Bystanders
Away Keep all bystanders at least 50 ft. away.
Ricochet Thrown objects can ricochet and result in personal injury or property
damage.
No Blade Do not install or use any type of blade on a product displaying this
symbol.
Recycle Symbol
This product uses lithium-ion (Li-ion) batteries. Local, state, or federal
laws may prohibit disposal of batteries in ordinary trash. Consult your
local waste authority for information regarding available recycling and/
or disposal options.
Direct Current Type or a characteristic of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
V Volts Voltage
Hz Hertz Frequency (cycles per second)
min Minutes Time

5 — English
FEATURES
PRODUCT SPECIFICATIONS
Motor...................................................................................................................................................................... 40 Volt DC
Cutting Swath.................................................................................................................................................10 in. and 12 in.
Line Size............................................................................................................0.065 in. diameter round or 0.080 in. twisted
KNOW YOUR STRING TRIMMER
See Figure 1.
The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
ADJUSTABLE CUTTING DIAMETER
The cutting diameter is adjustable from 10 in. and 12 in. by
rotating the line cutoff blade.
GRASS DEFLECTOR
The trimmer includes a grass deflector that helps protect
from flying debris.
HANDLE OVERMOLD
Handle overmold provides added user comfort.
LOCK-OUT BUTTON
The lock-out button prevents accidental starting.
VARIABLE SPEED SWITCH TRIGGER
This tool has a variable speed switch that delivers higher
speed with increased trigger pressure. Speed is controlled
by the amount of switch trigger depression.
ASSEMBLY
UNPACKING
This product requires assembly.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the packing list
are included.
WARNING:
Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have care-
fully inspected and satisfactorily operated the product.
If any parts are damaged or missing, please call
1-800-860-4050 for assistance.
PACKING LIST
Power Head Trimmer Shaft
Front Handle Hex Key
Grass Deflector
Operator’s Manual
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.
WARNING:
To prevent accidental starting that could cause serious
personal injury, always remove the battery pack from the
product when assembling parts.
TOOLS NEEDED
See Figure 2.
The following tool (not included or drawn to scale) is needed
for assembly:
Phillips screwdriver

6 — English
ASSEMBLY
WARNING:
Be certain the shafts are locked into place before oper-
ating string trimmer; check it periodically for tightness
during use to avoid possible disconnection of shafts,
which could result in serious personal injury.
WARNING:
This string trimmer is designed to use only the provided
trimmer shaft and string head. It is not capable of using
other attachments or cutting heads. Attempting to use
other attachments or cutting heads could result in seri-
ous personal injury.
ATTACHING GRASS DEFLECTOR
See Figures 5 - 6.
WARNING:
The line cut-off blade on the grass deflector is sharp.
Avoid contact with the blade. Failure to avoid contact
can result in serious personal injury.
Remove supplied screws from the trimmer head with a
phillips screwdriver.
Fit the grass deflector into the slots on trimmer head.
Line up the screw holes in the grass deflector with the
holes in the trimmer head.
Install supplied screws and tighten by turning clockwise
with a phillips screwdriver.
FRONT HANDLE
See Figure 3.
Loosen and remove the wing nut, washer, and bolt from
the handle.
Install the handle on the power head shaft at the location
indicated by the label on the shaft.
Adjust handle up or down, if necessary, to desired operat-
ing position.
Reinstall the bolt, washer, and wing nut. Tighten wing nut
to secure.
CONNECTING THE POWER HEAD SHAFT AND
TRIMMER SHAFT
See Figure 4.
Align the two indentations in the trimmer shaft with the
screws in the power head shaft. Insert the trimmer shaft
into the power head shaft.
Push the two sections together until the trimmer shaft
stops.
CAUTION:
Be careful when sliding the two shafts together to avoid
pinching your hands or fingers.
Using a hex key, turn each of the two screws until securely
tightened.
OPERATION
WARNING:
Do not allow familiarity with products to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.
WARNING:
Never use blades, flailing devices, wire, or rope on this
product. Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.

7 — English
OPERATION
INSTALLING/REMOVING BATTERY PACK
See Figure 7.
To install:
Align raised ribs on battery pack with grooves in the
trimmer’s battery port and place the battery pack in the
trimmer.
WARNING:
Make sure the latch on the bottom of the battery pack
snaps in place and the battery pack is fully seated and
secure in the trimmer battery port before beginning
operation. Failure to securely seat the battery pack could
cause the battery pack to fall out, resulting in serious
personal injury.
To remove:
Press and hold the battery latch button at the bottom of
the battery pack.
Remove battery pack from the trimmer.
WARNING:
To avoid serious personal injury, always remove the
battery pack and keep hands clear of the lock-out button
when carrying or transporting the tool.
For complete charging instructions, see the operator’s
manuals for your battery pack and charger.
STARTING/STOPPING THE STRING TRIMMER
See Figure 8.
To start:

Press and hold the lock-out button.

Depress the switch trigger.
To stop:

Release the switch trigger to stop the string trimmer.

Upon release of the switch trigger, the lock-out button
will automatically reset to the locked position.
OPERATING THE TRIMMER
See Figure 9.
Follow these tips when using the string trimmer:

Hold the trimmer with your right hand on the rear handle
and your left hand on the front handle.

Keep a firm grip with both hands while in operation.

Trimmer should be held at a comfortable position with
the rear handle about hip height.

Cut tall grass from the top down. This will prevent grass
from wrapping around the boom housing and string head
which may cause damage from overheating.
If grass becomes wrapped around the string head:

Remove the battery pack.

Remove the grass.
WARNING:
Always hold the string trimmer away from the body
keeping clearance between the body and the string
trimmer. Any contact with the string trimmer cutting head
while operating can result in serious personal injury.
CUTTING TIPS
See Figures 10 - 11.
Keep the trimmer tilted toward the area being cut; this is
the best cutting area.
The string trimmer cuts when passing the unit from right
to left. This will avoid throwing debris at the operator.
Avoid cutting in the dangerous area shown in figure 10.
Use the tip of the line to do the cutting; do not force string
head into uncut grass.
Wire and picket fences cause extra line wear, even
breakage. Stone and brick walls, curbs, and wood may
wear line rapidly.
Avoid trees and shrubs. Tree bark, wood moldings, siding,
and fence posts can easily be damaged by the line.
ADVANCING LINE
NOTE: The trimmer is equipped with an auto-feed head.
Bumping the head to try to advance the line will damage
the trimmer and void the warranty.
With the trimmer running, release the switch trigger.
Wait two seconds, and press the switch trigger.
NOTE:Theline will extend approximately1/4 in. witheach
stop and start of the switch trigger until the line reaches
the length of the cut-off blade.
Resume trimming.
ADVANCING THE LINE MANUALLY
See Figure 12.

Remove the battery pack.

Push the black button located on the string head while
pulling on line to manually advance the line.
LINE CUT-OFF BLADE
See Figures 13.
Thistrimmerisequipped with a line cut-offblade on the grass
deflector. For best cutting, advance line until it is trimmed to
length by the line cut-off blade. Advance line whenever you
hear the engine running faster than normal, or when trimming
efficiency diminishes. This will maintain best performance
and keep line long enough to advance properly.
This trimmer is currently set at the 10 in. cutting swath. To
adjust to a cutting swath of 12 in.:
Remove the battery pack.
Loosen the blade screw then rotate the line cut-off
blade 180°.
Tighten the blade screw.

8 — English
MAINTENANCE
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack from the tool when cleaning or performing any
maintenance.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.
WARNING:
When servicing, use only identical replacement parts.
Use of any other parts can create a hazard or cause
product damage.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which can result in serious personal injury.
SPOOL REPLACEMENT
See Figures 14 - 15.
Use only 0.065 in. diameter round or 0.080 in. twisted
monofilament line. Use original manufacturer’s replacement
line for best performance.
Remove the battery pack.
Push in tabs on side of spool retainer.
Pull spool retainer up to remove.
Remove the old spool.
To install the new spool, make sure the line is captured in
the slot on the new spool. Make sure the end of the line
is extended approximately 6 in. beyond the slot.
Install the new spool so that the line and slot align with the
eyelet in the string head. Thread the line into the eyelet.
Pull the line extending from the string head so the line
releases from the slot in the spool.
Reinstall the spool retainer by depressing tabs into slots
and pushing down until spool retainer clicks into place.
LINE REPLACEMENT
See Figures 15 - 16.
Remove the battery pack.
Remove the spool from the string head.
NOTE: Remove any old line remaining on the spool.
Cut a piece of line approximately 9 ft. long. Use only
0.065in. diameter roundor 0.080in.twisted monofilament
line.
Insert the line into the anchor hole in the upper part of the
spool. Wind the line around the upper part of the spool
clockwise, as shown by the arrows on the spool. Place
line in the slot on upper spool flange, leaving about 6 in.
extendedbeyond the slot.Donot overfill.Afterwinding the
line, there should be at least 1/4 in. between the wound
line and the outside edge of the spool.
Replace the plastic retainer, spool, and the spool retainer.
Refer to Spool Replacement earlier in this manual.
STORING THE TRIMMER
Remove the battery pack from the string trimmer before
storing.
Clean all foreign material from the trimmer.
Store it in a place that is inaccessible to children.
Keep away from corrosive agents such as garden chemi-
cals and de-icing salts.
REPLACEMENT PARTS
Replacement Spool Part Number ..................... AC14RSLA
Replacement Spool Cap Part Number................AC14HCA

9 — English
TROUBLESHOOTING
CALL US FIRST
For any questions about operating or maintaining your product,
call the Ryobi Help Line!
Your product has been fully tested prior to shipment
to ensure your complete satisfaction.
PROBLEM POSSIBLE CAUSE SOLUTION
Line will not advance when
using the auto-feed head
Line is welded to itself.
Not enough line on spool.
Line is worn too short.
Line is tangled on spool.
Lubricate with silicone spray.
Install more line. Refer to Line Replacement earlier in
this manual.
Pull line while pressing button.
Remove line from spool and rewind. Refer to Line
Replacement earlier in this manual.
Grass wraps around boom
housing and string head
Cutting tall grass at ground
level.
Cut tall grass from the top down to prevent wrapping.
Motor fails to start when switch
trigger is depressed
Battery is not secure.
Battery is not charged.
Shaft not connected
completely
To secure the battery pack, make sure the latch on the
bottom of the battery pack is snapped into place.
Charge the battery pack according to the instructions
included with your model.
Make sure shafttrimmer is securely seatedin the coupler
on the power head.
This product has a Five-year Limited Warranty for personal,
family, or household use (90 days for business or commercial use).
For warranty details, visit www.ryobitools.com
or call (toll free) 1-800-860-4050.

2 — Français
AVERTISSEMENT !
Lors de l’utilisation d’outils de jardinage, toujours suivre
les consignes de sécurité de base pour éviter les risques
d’incendie, d’électrocution et de blessures.
LIRE TOUTES LES INSTRUCTIONS
Pour travailler en toute sécurité, lire et veiller à bien
comprendretoutes les instructionsavant d’utiliserce produit.
Respectertoutes les instructionsde sécurité. Lenon respect
des instructions de sécurité ci-dessous peut entraîner des
blessures graves.
Ne pas laisser des enfants ou personnes n’ayant pas reçu
une formation adéquate utiliser cet produit.
Déblayer la zone de travail avant chaque utilisation. La
débarrasser de tous les objets tels que cailloux, verre brisé,
clous, fils métalliques, cordes, etc. risquant d’être projetés
ou de se prendre dans la ligne de coupe ou la lame.
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1. Le respect de
cette règle réduira les risques de blessures graves.
Utiliser les lunettes de sûreté — Toujours la visage d’usage
ou le masque de poussière si l’opération est poussiéreuse.
Protectionrespiratoire.Porterun masquefacial ouunmasque
antipoussière si le travail produit de la poussière. Le respect
de cette consigne réduira les risques de blessures graves.
Porterdesvêtements appropriés—Onrecommanded’utiliser
des gants de caoutchouc et des chaussures solides pour
le travail à l’extérieur. Porter des pantalons longs, manches
longue, des chaussures et des gants épais. Ne pas porter
de vêtements amples, bijoux, shorts, sandales et ne pas
travailler pieds nus. Ils peuvent être pris dans les parties en
mouvement. Attacher les cheveux longs pour les maintenir
au-dessus des épaules, afin qu’ils ne se prennent pas dans
les pièces en mouvement.
Tenir les enfants éloignés — Ranger les appareils qui ne sont
pas utilisés — Garder les badauds, enfants et animaux à
une distance de 15 m (50 pi) minimum.
Rester alerte —Se concentrer sur son travail. Faire preuve
de bon sens. Ne pas utiliser ce taille-bordures en état de
fatigue, si l’on est souffrant, si vous êtes bouleversé, ou sous
l’influence de l’alcool, de drogues ou de médicaments.
Ne pas travailler sous un éclairage insuffisant.
Garder toutes les parties du corps à l’écart des pièces en
mouvement.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent
des étincelles risquant d’enflammer les poussières ou
vapeurs.
Évitertout contactducorps avecdes surfacesmisesà laterre,
telles que tuyaux, radiateurs, cuisinières et réfrigérateurs.
Le risque de choc électrique est accru lorsque le corps est
mis à la terre.
Éviter les environnements dangereux —Ne pas exposer
le appareil ou outil à la pluie ou l’humidité. La pénétration
d’eau dans ces outils accroît le risque de choc électrique.
Utiliser les appareils appropriés —Ne pas utiliser l’outil pour
une tâche pour laquelle il n’est pas conçu.
Ne pas forcer appareil — Un produit approprié exécutera le
travail mieux et de façon moins dangereuse s’il fonctionne
dans les limites prévues.
Ne pas faire fonctionner l’équipement pied-nu ou en portant
des sandales ou des chaussures légères similaires. Porter
des chaussures de protection qui protègent vos pieds et
améliorent votre équilibre sur des surfaces glissantes.
Ne pas exagérer en se courbant ou en s’étirant. Se tenir bien
campé et en équilibre. Cette façon de travailler pourrait vous
faire perdre l’équilibre.
Éviter les démarrages accidentels. S’assurer que la gâchette
est verrouillée en position d’arrêt avant d’insérer le bloc piles.
Le transport d’outils avec le doigt sur le commutateur ou
l’insertion du bloc piles avec le commutateur en position de
marche est une invite aux accidents.
Ne pas utiliser l’produit si le commutateur ne permet pas
de le mettre en marche et de l’arrêter. Tout produit qui ne
peut pas être contrôlé par son commutateur est dangereux
et doit être réparé.
Débrancher l’appareil de la source d’alimentation avant
d’entreposer, d’effectuer l’entretien ou de changer les
accessoires comme le fil de coupe.
Utiliser exclusivement des pièces de rechange et accessoire
d’origine. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’produit.
Entretenir soigneusement l’appareil — Si la tête de coupe
est fendue, brisée ou endommagée de quelque façon que
ce soit, la remplacer. S’assurer que la tête de coupe ou la
lame est correctement installée et solidement assujettie. S’il
ne le sont pas, l’opérateur court des risques de blessures
graves. Suivre les instructions pour la lubrification et le
changement d’accessoires. Vérifier régulièrement le cordon
du taille-bordures. S’il est endommagé, il doit être remplacé.
Garder le poignée secs, propres et exempts d’huile ou de
graisse.
Vérifier l’état des pièces — Avant d’utiliser l’appareil de
nouveauexaminer soigneusementles pièceset dispositifsde
protectionquisemblent endommagésafin dedéterminer s’ils
fonctionnent correctement et s’ils remplissent les fonctions
prévues. Vérifier l’alignement des pièces mobiles, s’assurer
qu’aucunepiècen’est bloquéeoucassée, vérifierlafixation de
chaquepièce ets’assurer qu’aucunautreproblèmene risque
d’affecter le bon fonctionnement de l’outil. La réparation
ou le remplacement du dispositif de protection ou de toute
autre pièce doivent être confiés à un centre de réparations
autorisé, sauf indication contraire dans le présent manuel.
Éloigner les mains et les pieds de la zone de coupe.
S’assurer que tous les dispositifs de protection, déflecteurs
d’herbeet poignéessontcorrectementinstallés etsolidement
assujettis.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

3 — Français
Ne pas jeter les piles au feu. La cellule peut exploser. Vérifier
les codes locaux pour connaître toute instruction spéciale
relative à l’élimination des piles.
Ne pas altérer le bloc piles. L’électrolyte est un produit
corrosif pouvant causer des lésions cutanées ou oculaires.
Il peut être toxique en cas d’ingestion.
Ne pas placer les outils électriques sans fil ou leurs piles
à proximité de flammes ou d’une source de chaleur. Ceci
réduira les risques d’explosion et de blessures.
Les piles peuvent exploser en présence d’une source
d’allumage,telle qu’une veilleuse.Pour réduireles risquesde
blessures graves, ne jamais utiliser un appareil sans fil, quel
qu’il soit, en présence d’une flamme vive. En explosant, une
pile peut projeter des débris et des produits chimiques. En
cas d’exposition, rincer immédiatement les parties atteintes
avec de l’eau.
Ne pas écraser, faire tomber ou endommager le bloc piles.
Ne jamais utiliser un bloc piles ou un chargeur qui est tombé,
a été écrasé, a reçu un choc violent ou a été endommagé
de quelque façon que ce soit. Une pile endommagée risque
d’exploser.Éliminer immédiatementtoute pileendommagée,
selon une méthode appropriée.
Manipuler les piles avec soin pour éviter des courts circuits
avec des objets conducteurs comme des anneaux, des
bracelets et des clés. La pile ou l’objet conducteur peuvent
surchauffer et causer des brûlures.
Pour un résultat optimal, les piles de l’produit doivent être
rechargées dans un local où la température est de 10 à 38 °C
(50 à 100 °F). Ne pas ranger l’produit à l’extérieur ou dans
un véhicule.
Si l’produit est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau, rincez
immédiatement la partie atteinte avec de l’eau savonneuse,
puis neutralisez avec du jus de citron ou du vinaigre. En
cas d’éclaboussure dans les yeux, rincez-les à l’eau fraîche
pendantau moins10minutes, puiscontactez immédiatement
un médecin. Le respect de cette consigne réduira les risques
de blessures graves.
Il est recommandé d’apporter la équipement à un
centre de réparations agréé pour la faire réparer pour
éviter que des réparations effectuées par une personne
inexpérimentée ou non qualifiée puissent endommager
la équipement, créer des conditions dangereuses, des
blessures à l’utilisateur et annuler la garantie.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.
Utiliser exclusivement des lignes de coupe d’origine. Ne pas
utiliser un autre accessoire de coupe, tel que fil métallique,
corde, ou autre. L’utilisation d’une tête de coupe d’autre
marque sur cette tondeuse à fouet peut entraîner des
blessures graves.
Ne jamais utiliser l’produit si le protecteur n’est pas en place
et en bon état.
Tenir fermement les deux poignées pendant le travail. Tenir
la tête de coupe au-dessous du niveau de la taille. Ne jamais
tailler avec la tête de coupe à plus de 762 mm (30 po) du
sol.
Entreposer les outils à l’intérieur — Quand pas dans l’usage,
tondeuse à fouet devrait être emmagasiné à la maison dans
un sec, fermé à clef la remiser dans un endroit inaccessible
aux enfants.
Ne jamais utiliser de lames ou de dispositifs à fléau, fil et
cordes. L’unité est conçue pour être utilisée exclusivement
avec un taille bordures à fil. Le fait d’utiliser l’produit avec
tout autre accessoire ou dispositif fait augmenter le risque
de blessures.
Examiner la surface à tondre. Retirer tous les objets (roches,
verrebrisé, clous,câble, cordeetc.) qui peuventêtreprojetés
dansles airs ouqui peuvents’emmêler dans latête de coupe.
S’assurer que les évents d’aération sont propres et exempts
de débris afin d’éviter que le moteur ne surchauffe. Les
nettoyer après chaque utilisation.
Arrêter l’produit et le débrancher de la source d’alimentation
lorsqu’il n’est pas utilisé. Attendre l’arrêt complet du moteur
avant de déplacer l’produit.
Ranger l’produit en s’assurant qu’il est débranché et qu’il
est hors de la portée des enfants.
Ne pas suspendre l’produit d’une façon qui enclencherait
la gâchette.
Les outils fonctionnant sur piles n’ayant pas besoin d’être
branchés sur une prise de courant, ils sont toujours en état
de fonctionnement. Tenir compte des dangers possibles
lorsque l’produit n’est pas en usage et lors du remplacement
des piles. Le respect de cette consigne réduira les risques
d’incendie, de choc électrique et de blessures graves.
Ne pas recharger un produit fonctionnant sur piles dans un
endroit la pluie ou humide ou mouillé. Le respect de cette
règle réduira les risques de choc électrique.
Ne pas utiliser un appareil alimenté par pile sous la pluie.
Retirer ou débrancher la pile avant l’entretien ou le nettoyage
de l’produit de jardin ou avant d’en retirer des matériaux.
Utiliser ce produit seulement avec la piles et le chargeurs
indiquésdans lesupplémentde raccordementpourchargeur/
outils/piles/appareil n˚ 988000-842.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

4 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de
sécurité Indique un risque de blessure potentiel.
Lire manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire Toujours porter une protection oculaire avec écrans latéraux certifiée conforme
à la norme ANSI Z87.1.
Avertissement
concernant l’humidité Ne pas exposer à la pluie ou l’humidité.
Ne laisser personne
s’approcher Garder les badauds à une distance de 15 m (50 pi) minimum.
Danger de ricochet Ne pas utiliser le coupe-bourdures sans le protecteur. Rester éloigné de la tête
de coupe rotative.
Ne pas utiliser de lame Ne jamais utiliser une lame quelconque sur un outil portant ce symbole.
Symbole de recyclage
Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales
ou gouvernementales peuvent interdire de jeter les piles dans les ordures
ménagères. Consulter les autorités locales compétentes pour les options de
recyclage et/ou l’élimination.
Courant continu Type ou caractéristique du courant
n
o
Vitesse à vide Vitesse de rotation à vide
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
V Volts Tension
Hz Hertz Fréquence (cycles par seconde)
min Minutes Temps
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER : Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT : Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).

5 — Français
VEILLERÀ BIENCONNAÎTRE LATAILLE-HAIES
À LIGNE
Voir la figure 1.
L’utilisation sûre de ce produit exige une compréhension
des renseignements figurant sur l’produit et contenus dans
le manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.
DIAMÈTRE DE COUPE RÉGLABLE
Les diamètres de coupe de 254 et 304,8 mm (10 et 12 po)
se règlent en tournant la lame de sectionnement du fil.
DÉFLECTEUR D’HERBE
La tondeuse est équipée d’un déflecteur d’herbe qui protège
l’opérateur des débris projetés.
SURMOULAGE POIGNÉE
Le surmoulage poignée procure un confort d’utilisation plus
grand.
BOUTON DE VERROUILLAGE
Leboutondeverrouillageprévientlesdémarragesaccidentels.
GÂCHETTE DE COMMANDE DE VITESSE
VARIABLE
Cet outil est doté d’une gâchette de commande de vitesse
sensibleàla pression.Lavitesse est contrôlée parla pression
exercée sur la gâchette.
ASSEMBLAGE
DÉBALLAGE
Ce produit nécessite un assemblage.
Avec précaution, sortir l’produit et les accessoires de la
boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Examiner soigneusement l’produit pour s’assurer que
rien n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’produit et avoir vérifié qu’il
fonctionne correctement.
Si des pièces manquent ou sont endommagées, appeler
le 1-800-860-4050.
LISTE DE CONTRÔLE D’EXPÉDITION
Bloc moteur
Arbre du bloc moteur
Poignée avant
Clé hexagonale
Déflecteur d’herbe
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet produit avant qu’elles aient été remplacées.
Le non-respect de cet avertissement pourrait entraîner
des blessures graves.
CARACTÉRISTIQUES
FICHE TECHNIQUE
Moteur .......................................................................................................................................................................40 V C.C
Largeur de coupe ..........................................................................................................................254 et 304,8 mm (10 et 12 po)
Diamètre de ligne ........................................................ fil rond de 1,6 mm (0,065 po) ou un fil torsadé de 2,0 mm (0,080 po)

6 — Français
ASSEMBLAGE
Poussez les deux sections ensemble jusqu’à ce que
l’arbre du taille-bordures soit appuyé.
ATTENTION :
Soyez prudent lorsque vous glissez les deux arbres
ensemble pour éviter de vous pincer les mains ou les
doigts.
Àl’aided’une clé hexagonale, tournez les deux visjusqu’à
ce qu’elle soient serrées fermement.
AVERTISSEMENT :
Assurez-vous que les arbres sont verrouillés en place
avant de faire fonctionner le taille-bordures; vérifiez-le
périodiquement pour éviter le débranchement des arbres,
ce qui pourrait causer des blessures corporelles graves.
AVERTISSEMENT :
Ce taille-bordures est conçu pour utiliser seulement
l’arbre et le bloc moteur fournis. Il ne peut recevoir
d’autres types d’accessoires ou de têtes de coupe. Tenter
d’utiliser d’autres accessoires ou têtes de coupe pourrait
causer des blessures corporelles graves.
FIXATION DU DÉFLECTEUR D’HERBE
Voir les figures 5 et 6.
AVERTISSEMENT :
La lame coupe ligne du déflecteur est tranchante. Éviter
de la toucher. Le contact avec la lame peut causer des
blessures graves.
Retirer la vis avec un tournevis cruciforme de la tête de
la tondeuse.
Adapter le déflecteur d’herbe dans les fentes de la tête
de la tondeuse.
Aligner les trous du déflecteur d’herbe avec le trous
central de la tête de la tondeuse.
Installer la vis fournie et la serrer en tournant dans le sens
horaire avec un tournevis cruciforme.
AVERTISSEMENT :
Ne pas essayer de modifier cet produit ou de créer
des accessoires non recommandés pour l’produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Toujours retirer le bloc-piles du produit ou le débrancher
de l’alimentation électrique lors de l’assemblage des
pièces pour prévenir le démarrage accidentel pouvant
causer des blessures graves.
OUTILS NÉCESSAIRES
Voir la figure 2.
La outil suivant (non inclus ou dessiné pour escalader) es
nécessaire pour effectuer l’assemblage :
Tournevis phillips
POIGNÉE AVANT
Voir la figure 3.
Desserrer et retirer l’écrou à oreilles, la rondelle de frein,
la rondelle et la ceinture de la poignée.
Installez la poignée sur l’arbre du bloc moteur à l’endroit
indiqué sur l’étiquette située sur l’arbre.
Ajuster la poignée vers le haut ou vers le bas, si néces-
saire, à la position d’opération désirée.
Réinstaller la ceinture, la rondelle, la rondelle de frein et
l’écrou à oreilles.
CONNEXION DE L’ARBRE DU BLOC MOTEUR
ET DE L’ARBRE DU TAILLE-BORDURES
Voir la figure 4.
Alignezlesdeux indentations surl’arbredutaille-bordures
avec les vis situées sur l’arbre du bloc moteur. Insérez
l’arbre du taille-bordures dans l’arbre du bloc moteur.

7 — Français
UTILISATION
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’produit faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Ne jamais utiliser de lames ou de dispositifs à fléau,
fil et cordes sur ce produit. Ne pas utiliser d’outils ou
accessoires non recommandés par le fabricant pour
cet produit. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.
AVIS :
Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le service à la clientèle ou un centre
de réparations agréé.
INSTALLATION/RETRAIT DU BLOC-PILES
Voir la figure 7.
Installation :
Aligner la nervure en saillie du bloc-piles sur la rainure
du logement du taille-haies et placer la pile dans le taille-
bordures.
AVERTISSEMENT :
S’assurer que le loquet au bas du bloc-piles s’enclenche
et que le bloc-piles est installé et fixé correctement au
taille-haie avant de commencer le travail. Ne pas installer
et fixer correctement le bloc-piles peut provoquer la chute
de ce dernier et occasionner des blessures graves.
Retrait :
Appuyer et maintenir enfoncé le bouton du loquet du
bloc-piles situé au bas du bloc-piles.
Retirer le bloc-piles du taille-bordures.
AVERTISSEMENT :
Pour éviter des blessures graves, tojours retirer le bloc-
piles et tenir à distance de mains le bouton de verrouillage
en portant l’outil.
Pour prendre connaissance des consignes de chargement,
consulter le manuel d’utilisation des piles et des chargeurs.
MISE EN MARCHE ET ARRÊT DU TAILLE-
BORDURES
Voir la figure 8.
Pour démarrer :

Maintenir le bouton de verrouillage enfoncé.

Appuyer sur la gâchette.
Pour arrancar :

Pour arrêter le taille-bordures, relâcher la gâchette.

Lorsquelagâchette estrelâchée,leboutonde verrouillage
se remet automatiquement en position verrouillée.
UTILISATION DU TAILLE-BORDURES
Voir la figure 9.
Suivre ces conseils lors de l’utilisation de la tondeuse
à fouet :

Tenir la tondeuse à fouet avec la main droite sur la poignée
arrière et la main gauche sur la poignée avant.

Garder une prise ferme sur les deux poignées pendant
le fonctionnement.

Maintenirletaille-borduresdans une positionconfortable,
la poignée arrière à peu près à hauteur de la taille.

Couperlesherbes hautesdehaut en bas.Ceciempêchera
l’herbe de s’enrouler sur le perche et la tête de coupe, ce
qui pourrait causer des dommages dus à une surchauffe.
Si l’herbe s’enroule autour de la tête de coupe :

Retirer le bloc-piles.

Éliminer l’herbe.
AVERTISSEMENT :
Toujours tenir le taille-bordures distance de soi en
maintenant un périmètre de sécurité entre le corps et la
tondeuse à fouet. Tout contact avec la tête de coupe de
le taille-bordures en cours d’utilisation peut causer des
blessures graves.

8 — Français
UTILISATION
AVANCE MANUELLE DE LIGNE
Voir la figure 12.

Retirer le bloc piles.

Appuyer sur le bouton noir situé sur la tête de coupe tout
en tirant sur la ligne pour le faire avancer manuellement.
LAME DE SECTIONNEMENT DE LIGNE
Voir la figure 13.
Cette tondeuse est équipée d’une lame coupe-ligne montée
sur le protecteur. Pour obtenir une coupe optimale, faire
progresser le fil jusqu’à ce qu’il soit coupé à la longueur
correcte par la lame coupe-ligne. Le fil doit être avancé
chaque fois que le moteur tourne à une vitesse supérieure à
la normale ou lorsque la coupe devient moins efficace. Ceci
permet de maintenir une efficacité maximum et de maintenir
une longueur de fil suffisante pour avancer correctement.
Cette taille-bordure est actuellement réglée au
254 mm (10 po) largeur de coupe. Pour ajuster à une largeur
de coupe de 304,8 mm (12 po) :

Retirer le bloc piles.

Desserrer la tornillo de la hojatourne alors la lame de
sectionnement du fil 180°.

Serrer la tornillo de la hoja.
CONSEILS
Voir les figures 10 et 11.
Pour une efficacité maximum, garder la tondeuse à fouet
inclinée vers la zone de coupe.
La tondeuse à fouet coupe lors du passage de l’unité de
droite à gauche. Ceci évite que les débris soient projetés
en direction de l’opérateur. Éviter de couper dans la zone
dangereuse illustrée à la figure 10.
Couper avec l’extrémité du ligne ; ne pas forcer la tête
de coupe dans l’herbe non coupée.
Les palissades en métal et en bois accélèrent l’usure de
ligne et peuvent le casser. Les murs en pierre et brique,
trottoirsetpiècesdeboispeuventaccélérerl’usuredeligne.
Contourner les arbres et buissons. L’écorce des arbres,
les moulures en bois, le lambrissage et les piquets de
palissades peuvent être endommagés par la ligne.
AVANCE DE LIGNE DE COUPE
NOTE : Le taille-bordures est équipé avec une tête d’auto-
nourrit. Frapper la tête pour essayer d’avancer la ligne
endommagera la garantie plus mince et vide.
La tondeuse à fouet en marche, faire tourner le moteur à
plein régime.
Attendre deux secondes puis appuyer sur la gâchette.
NOTE : À chaque activation de la gâchette, la ligne
s’allongera de 6,35 mm (1/4 po) jusqu’à ce qu’elle soit
de la longueur de la lame coupe-ligne.
Continuer le travail.

9 — Français
ENTRETIEN
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le piles
de l’produit avant tout nettoyage ou entretien.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’produit.
AVIS :
Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un centre
de réparations agréé.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
REMPLACEMENT DE LA BOBINE
Voir les figures 14 et 15.
Utiliser exclusivement de ligne monofilament de fil rond de
1,6 mm (0,065 po) ou un fil torsadé de 2,0 mm (0,080 po).
Pour une efficacité maximum, utiliser exclusivement un ligne
d’origine.
Retirer le bloc piles.
Enfoncerles languettessurle côtédela retenuede bobine.
Tourner la retenue de bobine vers le haut, pour la retirer.
Retirer la bobine.
Lors de l’installation d’une bobine neuve, s’assurer que
la ligne sont engagés dans la fente de la bobine neuve.
Veiller à ce que la ligne dépassent la fente d’environ
152 mm (6 po).
Installer la nouvelle bobine de sorte que la ligne et le fente
soient alignés avec l’œillet le plus proche de la tête de
coupe. Passer la ligne dans les œillet de la tête de coupe.
Tirer sur la ligne qui dépassent de la tête de coupe afin
de dégager la ligne de fente de la bobine.
Réinstaller la retenue de bobine en insérant les languettes
dans les fentes et en enfonçant jusqu’à ce que la retenue
de bobine s’insère en place.
REMPLACEMENT DE LIGNE
Voir les figures 15 et 16.
Retirer le bloc piles.
Retirer la bobine de la tête de coupe.
NOTE : Retirer la ligne restant éventuellement sur la
bobine.
Couper un segment de ligne d’une longueur d’environ 2,7
m (9 pi). Utiliser seulement de ligne monofilament de fil
rond de 1,6 mm (0,065 po) ou un fil torsadé de 2,0 mm
(0,080 po).
Insérerla ligne dansletrou d’attachedela partie supérieur
de la bobine. Enrouler la ligne dans la partie supérieure
de la bobine, tel qu’indiqué par les flèches sur la bobine.
Placer la ligne dans la fente de la collerette supérieure
de la bobine, en laissant le laissant dépasser d’environ
152 mm (6 po) de la fente. Ne pas remplir à l’excès. Une
fois enroulé, il devrait y avoir une longueur d’au moins 6
mm (1/4 po) entre la ligne enroulé et la bordure extérieure
de la bobine.
Remettre la retenue en plastique, la bobine et sa retenue
en place. Voir Remplacement de la bobine plus haut
dans ce manuel.
REMISAGE DU TAILLE-HAIES À LIGNE
Retirer la pile du taille-haies avant de le ranger.
Nettoyer soigneusement le taille-haies.
La remiser dans un endroit inaccessible aux enfants.
Letenirà l’écart de produitscorrosifs,tels que les produits
chimiques de jardinage et le sel de dégivrage.
PIÈCES DE REMPLACEMENT
Numéro de pièce de la bobine de remplacement ...AC14RSLA
Numéro de pièce du couvercle de la bobine
de remplacement ......................................................AC14HCA

10 — Français
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
Le ligne n’avancera pas si une tête
à avance automatique est utilisée
Ligne soudée sur elle-même.
Pas assez de ligne sur la bobine.
Ligne trop courte.
Ligne emmêlée sur la bobine.
Lubrifier avec un produit au silicone.
Installerunenouvelle ligne.VoirRemplacement
de ligne, plus haut dans ce manuel.
Tirez la ligne tout en appuyant sur le bouton.
Retirer la ligne du de la bobine et la rembobiner.
Voir Remplacement de la ligne, plus haut dans
ce manuel.
L’herbe s’enroulesurle tubedel’arbre
moteur et la tête de coupe
Coupe de hautes herbes au ras
du sol.
Couper les herbes hautes du haut en bas.
Le moteur ne démarre pas quand
change la gâchette
Le bloc-piles n’est pas fixée.
Le bloc-piles n’est pas chargée.
Raccordementde l’arbreincomplet
Pour la fixer, s’assurer que le loquet au bas du
bloc-piles est enclenché correctement.
Charger la pile conformément aux instructions
fournis avec ce modèle.
S’assurer que l’arbre du taille-bordures est
correctement installé sur le coupleur du bloc
moteur.
NOUS APPELER D’ABORD
Pour toute question concernant l’utilisation ou l’entretien utiliser ce
produit , appeler le service d’assistance téléphonique Ryobi!
Le taille-bordures à été entièrement testé avant expédition pour
assurer la complète satisfaction de l’utilisateur.
1-800-860-405
0
BESOIN D’AIDE?
APPELER LE
Ce produit est accompagné d’une garantie limitée de
cinq (5) ans pour utilisation personnel, familiales ou domestiques
(90 jours an pour utilisation affaires ou commerciaux). Pour obtenir
les détails de la garantie, visiter le site www.ryobitools.com
ou appeler (sans frais) au 1-800-860-4050.
