Südmetall 77.24.0122 User manual

ANLEITUNG / MANUAL
Südmetall Tastatur / Südmetall Keypad
Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz)
Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black)
Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com
Anzahl der Benutzer:
Funksystem:
Funkreichweite:
Eingabemodus:
PIN-Code Länge:
Spannungsversorgung:
Batterielebensdauer:
Hintergrundbeleuchtung:
Sabotageschutz:
Freigabe-Schaltzeit:
IP-Schutzklasse:
Betriebstemperatur:
Sicherheit:
999 PIN-Codes
868 MHz, AES-128-Bit-Verschlüsselung
bis zu 10 m
PIN-Code (max. 999 Codes)
1 - 8 Zi󰀨ern
ER 14250,1/2AA 3,6 V, Alternativ: 12V DC
30.000 Zyklen oder 2 Jahre Standby
Ja (nicht bei Batteriebetrieb)
Ja
Kurzzeit oder Schaltmodus (AN/AUS)
IP 65
-20°C bis +50°C, nicht kondensierend
30 Sekunden Sperre nach 8 Mal in Folge
eingegebenen falschen PIN Code
DE

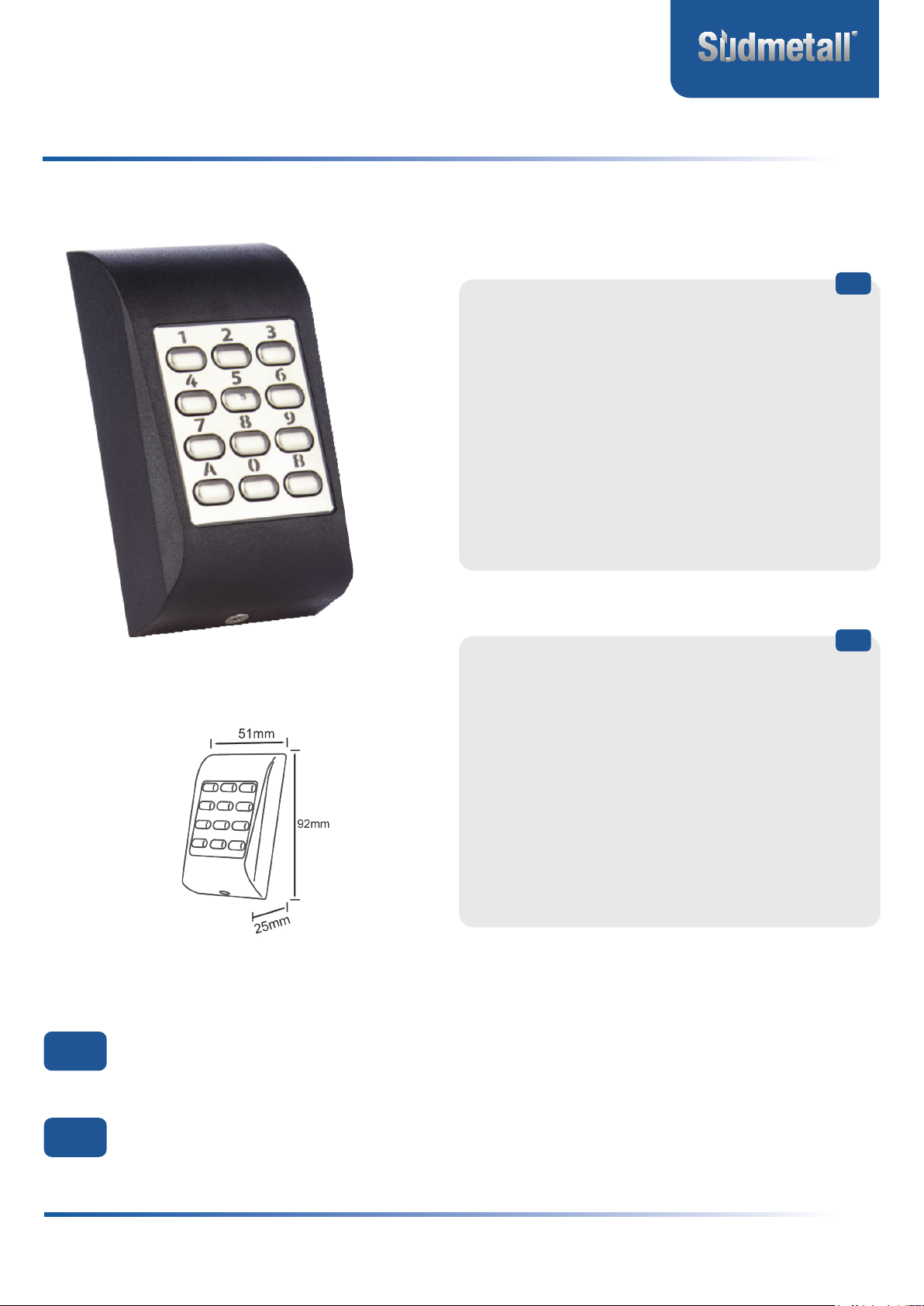

MERKMALE/ SPECIFICATIONS
User capacity:
Radio system:
Radio range:
Entry mode:
PIN Code Length:
Power supply:
Battery life:
Buzzer, backlight control:
Tamper:
Door Open Time:
IP Factor:
Operating Temperature:
Security:
999 PIN Codes
868 MHz, AES-128-bit-encryption
up to 10 m
PIN Code (max. 999 codes)
1 - 8 Digits
ER 14250,1/2AA 3,6 V, alternative: 12V DC
30.000 cycles or 2 years in standby mode
Yes (not with battery operation)
Yes
Short term or toggle (ON/OFF mode)
IP65
-20°C to +50°C, without condensation
30 seconds lockout after 8 consecutive
invalid PIN Codes
EN
DE Montage- und Bedienungsanleitung ................................... 2
Installation and Operating instructions ............................ 10
EN

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 2
Montage ................................................................................................................ 3
Funktion der Tastatur .......................................................................................... 4
Pairing................................................................................................................... 5
Menüstruktur ........................................................................................................ 6
Tür ö󰀨nen mit Benutzercode .............................................................................. 7
Batterie Warnlevel................................................................................................ 8
Reset auf Werkseinstellungen............................................................................ 9
Wartung und Pege ............................................................................................. 9
INHALTSVERZEICHNIS
INHALTSVERZEICHNIS
Südmetall Tastatur
Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz)
DE

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 3

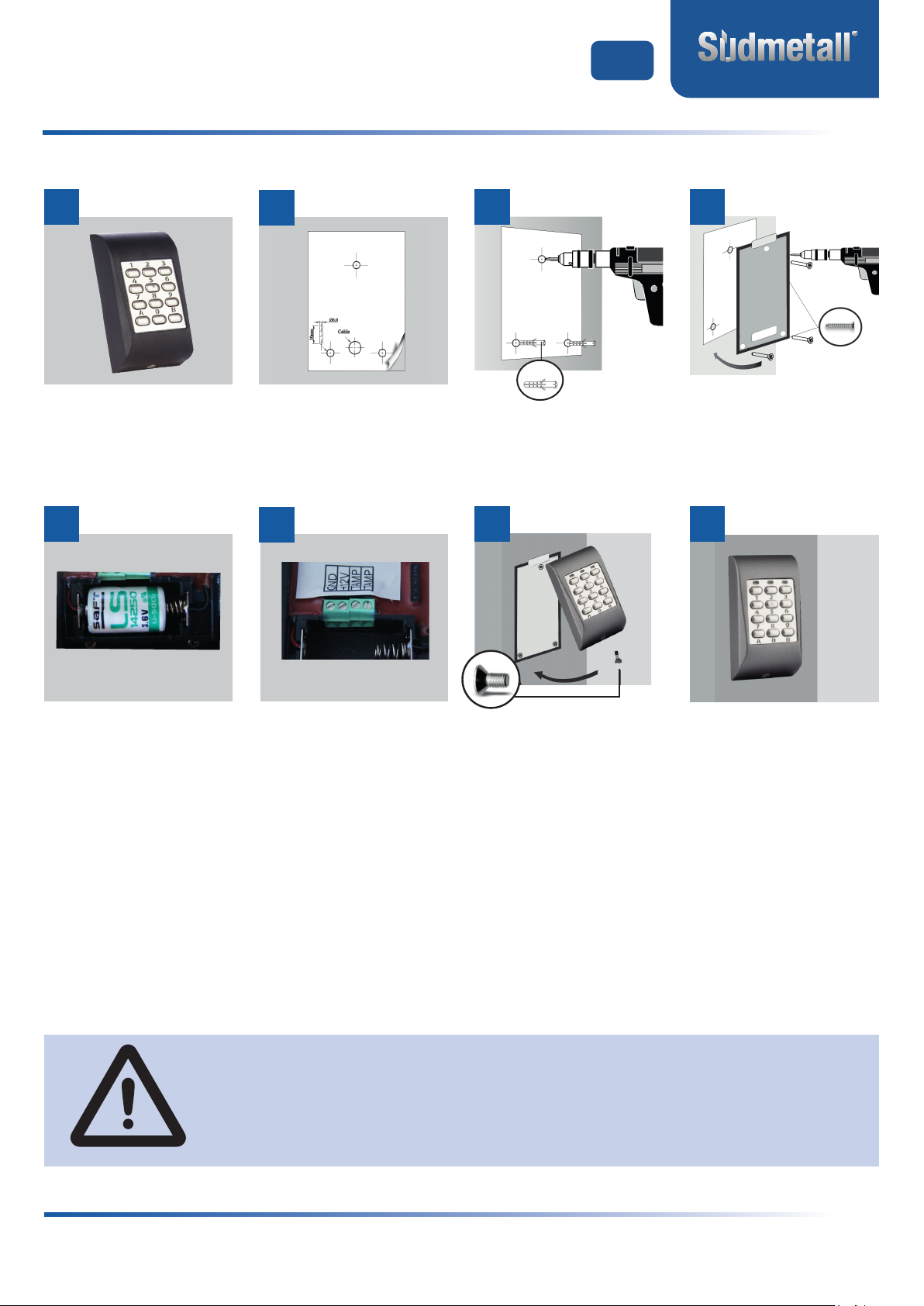

MONTAGE
Südmetall Tastatur
Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz)
• Wir die Batterie falsch eingelegt besteht eine Explosionsgefahr!
• Verwenden Sie ausschließlich Batterien ER 14250. 1/2 AA 3,6 V!
• Bei externer Spannungsversorgung entfernen Sie bitte die Batterien!
HINWEIS:
Die Tastatur sollte in einem Umkreis von max. 4 m zum Funkschloss montiert werden. Der Montageort ist so zu
wählen, dass zwischen der Tastatur und Schloss eine möglichst direkte Sichtverbindung besteht. Eine Montage
hinter Mauervorsprüngen oder hinter z.B. Schränken / Regalen, insbesondere metallischen, kann zu Störungen
der Funkübertragung führen und ist daher dringend zu vermeiden!
Tastatur Maße: 51 x 91 x 14 mm
(BxHxT)
Die Tastatur ist zur Montage auf
ebenen Flächen konzipiert.
5 mm
Befestigen Sie die Montageplatte.
Hierzu können Sie die beiliegenden
Schrauben und Dübel verwenden.
3 (3 x 30mm)
Batterie einsetzen. Alternativ: Anschluss externe
Spannungsversorgung
1 (M3 x 6mm)
Schwenken Sie die Tastatur von
oben ein und befestigen Sie das Gerät
mit der beiliegenden Spezialschraube.
Montage fertig.
123 4
567 8
DE

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 4

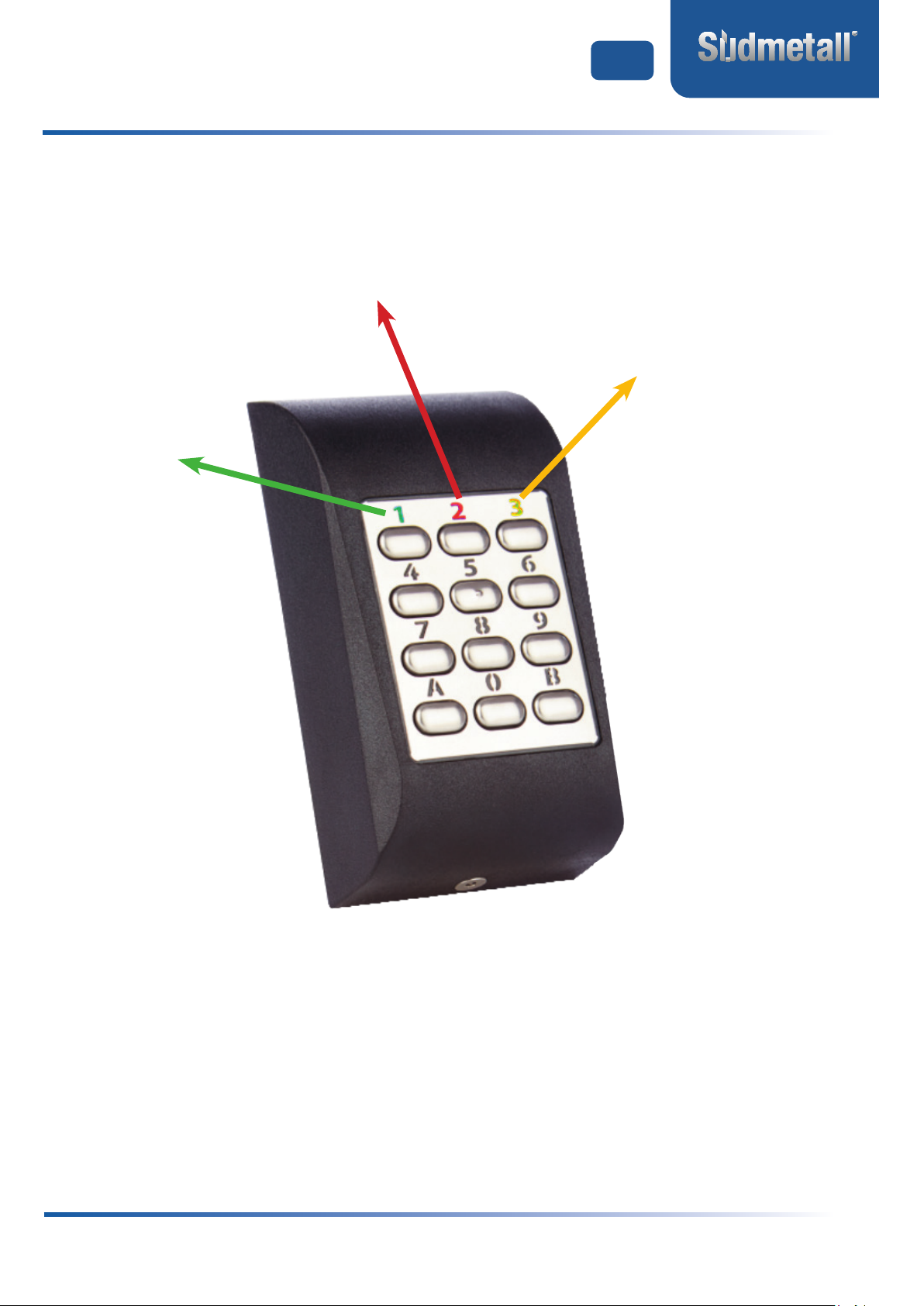

FUNKTION DER TASTATUR
Südmetall Tastatur
Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz)
LED grün
(gültiger Code)
LED rot
(ungültiger Code)
LED gelb
(Menü)
JEDER Tastendruck
wird durch kuzes
Aufblinken der
GELBEN LED
bestätigt.
Ein AKUSTISCHER
SIGNALGEBER
signalisiert den
Tastendruck und
die Zutrittsfreigabe.
HINWEIS:
Die Tastatur kehrt nach 30 Sekunden in den Normalbetrieb zurück, wenn keine Taste gedrückt wird.
Dabei werden Eingaben und Änderungen verworfen. Die blaue Hintergrundbeleuchtung des Tastenfeldes
kann bei externer Spannungsversorgung (kein Batteriebetrieb) eingeschaltet werden.
DE

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 5

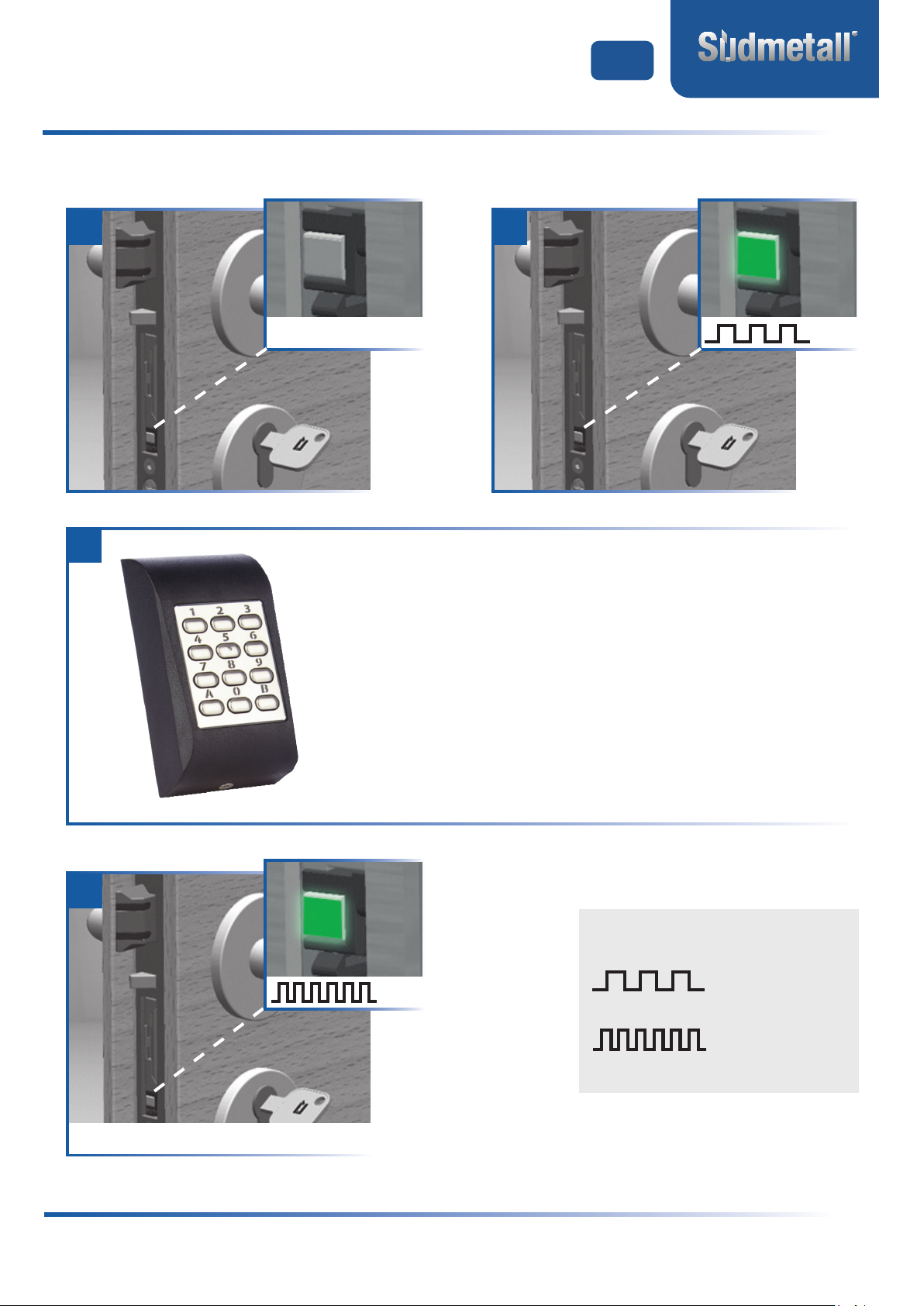

PAIRING
Südmetall Tastatur
Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz)
1 2
grün
Anlernknopf 1x drücken
4
grün
INFORMATION
Langsam blinkend
Schnell blinkend
Zutrittssystem angelernt.
3
1. Geben Sie Ihren Admincode oder Benutzercode ein
2. Drücken Sie die Taste „A“ zur Bestätigung.
Anlernen in 4 Schritten
DE

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 6
MENÜSTRUKTUR
Südmetall Tastatur
Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz)
START
Taste B betätigen
MASTERCODE oder 000
(bei erstmaliger Verwendung) eingeben.
OK?
JA
NEIN Mehrere kurze Pieptöne &
gelbe LED blinkt schnell
Ein kurzer und ein langer Piepton &
gelbe LED leuchtet
MENÜ
BENUTZER
HINZUFÜGEN
0
MASTERCODE
ÄNDERN
0
FREIGABEZEIT
ÄNDERN
1
CODELÄNGE
EINSTELLEN
7
ALLE BENUTZER
LÖSCHEN
8
BENUTZER
LÖSCHEN
9
Grüne + gelbe
LED leuchten
Grüne + gelbe
LED leuchten
Grüne LED
leuchtet
Rote LED
leuchtet
Grüne +rote + gelbe
LED leuchten
Grüne +rote
LED leuchten
Speicherort wählen
(zwischen 001
und 999)
Grüne
LED leuchtet
Neuen Code eingeben
(1 bis 8 Ziffern)
Neue Benutzer werden
Relais 1 zugewiesen
Enter
000
Grüne + rote
LED leuchten
Neuen Mastercode
eingeben
(1 bis 8 Ziffern)
01 für
Kurzzeitöffnung
00 für
Toggle
Voreinstellung:
Kurzzeitöffnung
Variable
Länge 0
Fixe
Länge
1 - 8 Ziffern
(max. 8 Ziffern)
999
eingeben
Speicher-
position
wählen
(zwischen
001 und 999)
Mit Abestätigen
OK?
JA
NEIN
Zwei Pieptöne.
Taste B drücken
(gelbe LED ist AUS)
Mehrere kurze Pieptöne &
gelbe LED blinkt schnell
FERTIG
BEISPIEL:
PIN-CODE HINZUFÜGEN: Benutzercode “12345” auf Speicherposition “5” speichern. (Mastercode = 000)
Eingabe: 000B + 0 + 005 + 12345 + A + B.
HINWEIS:
Durch drücken der Taste B kann das Menü jederzeit während der Programmierung verlassen werden.
DE

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 7

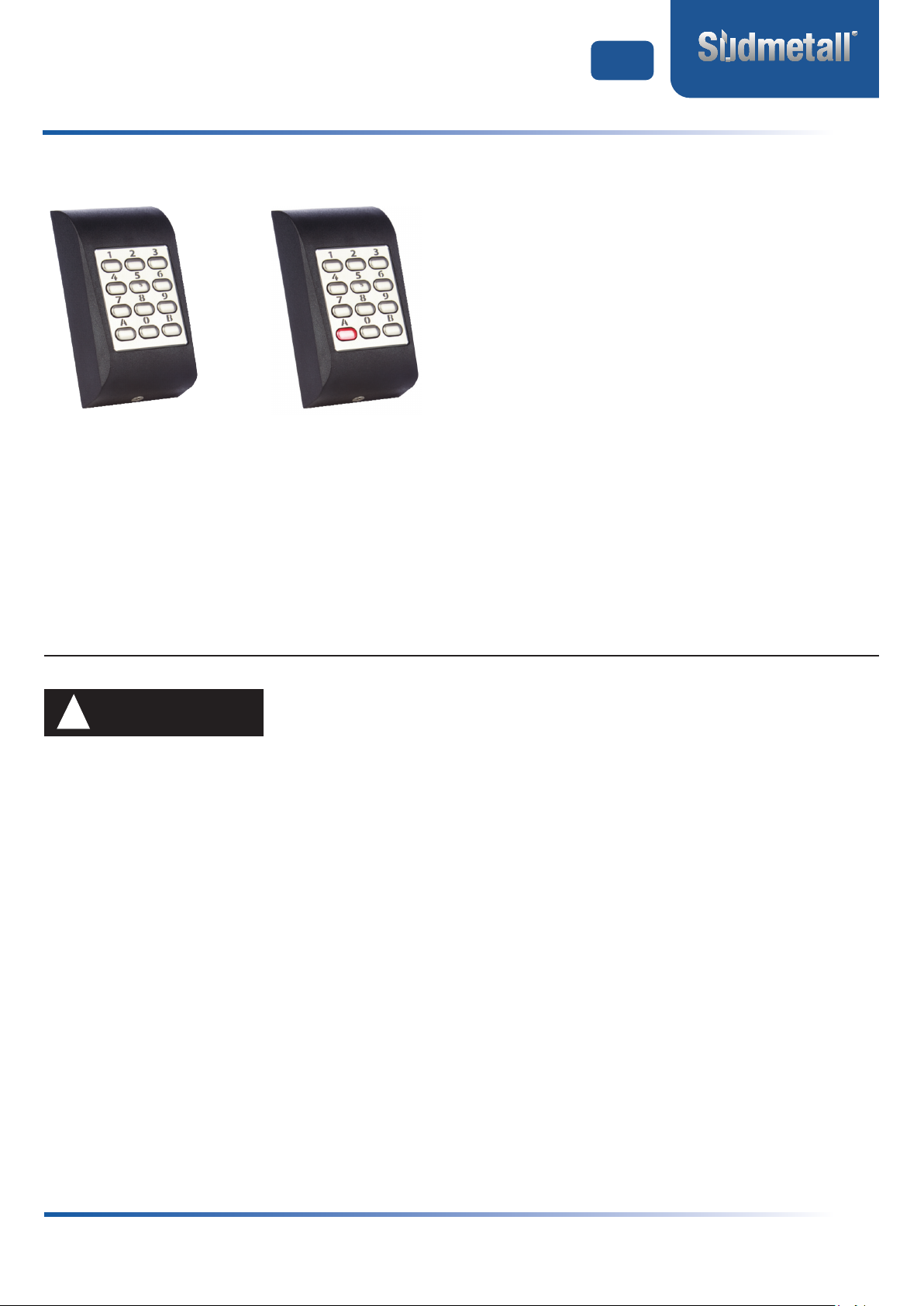

ÖFFNEN MIT BENUTZERCODE
Südmetall Tastatur
Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz)
DE
HINWEIS
!Nach 8-maliger Falscheingabe wird die Tastatur für 30 Sekunden
gesperrt. Bei weiterer Falscheingabe erfolgt eine Sperrung für
weitere 30 Sekunden.
Die rote LED blinkt und der Beeper piept.
Geben Sie den
Nutzercode ein
Drücken Sie A
zur Bestätigung

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 8

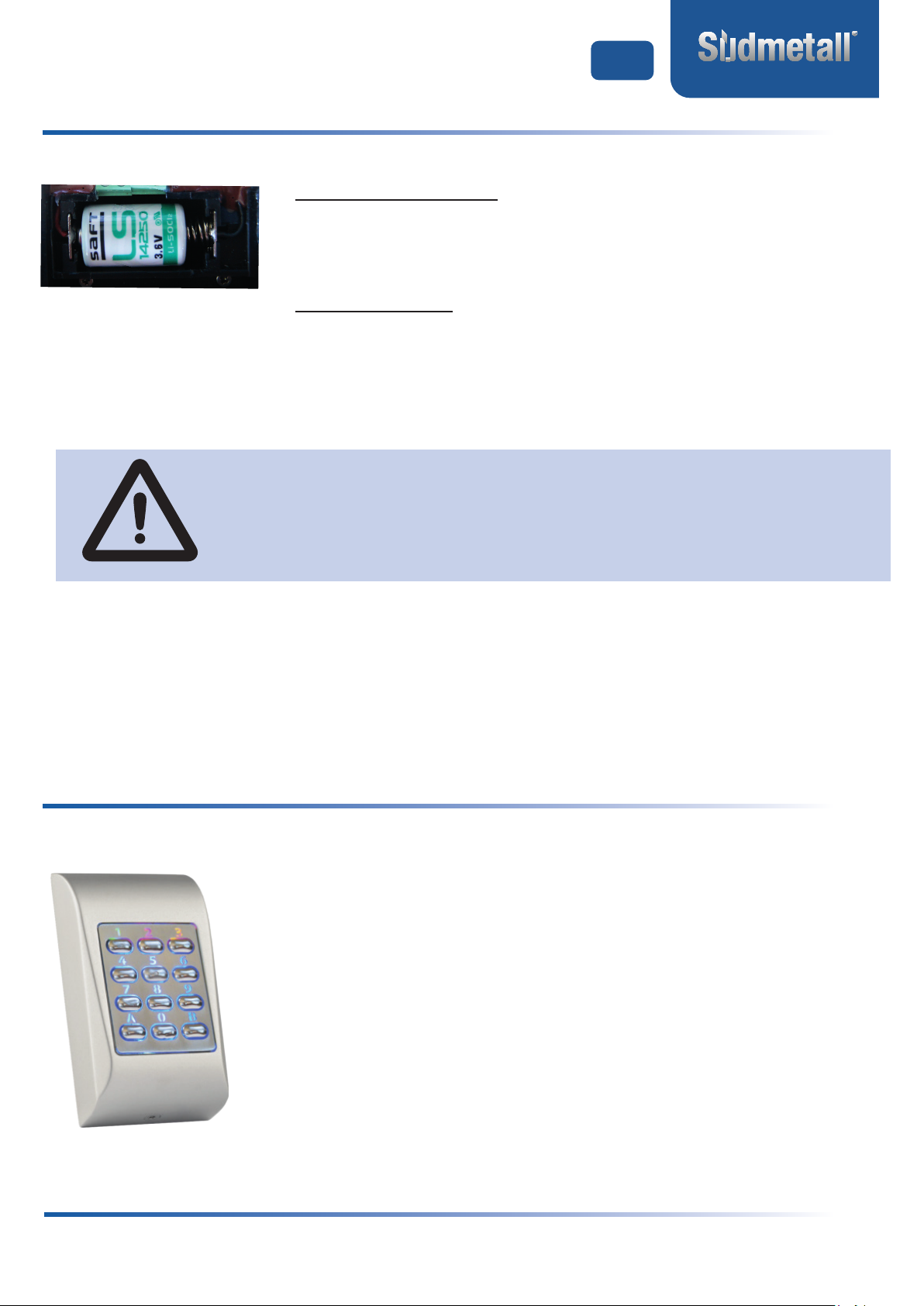

BATTERIEWARNLEVEL
Südmetall Tastatur
Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz)
Batterie in der Tastatur
Bei niedrigem Ladezustand der Batterie blinkt bei Tastendruck
die rote LED. Wechseln Sie nun die Batterie der Tastatur.
Batterie im Ülock
Bei niedriegem Ladezustand im gepairten Schloss erfolgt eine ver-
zögerte Freigabe des Türdrückers. Nach gültiger Eingabe eines
Nutzercodes, blinkt die rote LED und ein akkustisches Signal
ertönt. Wechseln Sie nun die Batterie im Schloss.
ER 14250. 1/2 AA 3,6 V
BELEUCHTUNG DER TASTATUR
Bei externer Spannungsversorgung der Tastatur wird die blaue
Hintergrundbeleuchtung automatisch aktiviert.
Zum Aus- bzw. Einschalten der Hintergrundbeleuchtung drücken
Sie nacheinander die Tasten B und A.
Nach Power-on Reset wird die Hintergrundbeleuchtung automatisch
eingeschaltet.
• Ersetzen Sie die Batterie nur druch Batterien gleichen Typs.
Achten Sie auf korrekte Polung der Batterie!
DE

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 9
WERKSEINSTELLUNGEN
Südmetall Tastatur
Art.-Nr.: 77.24.0122 (silber) / Art.Nr.: 77.24.0124 (schwarz)
Zum Zürücksetzen der Tastatur gehen Sie wie folgt vor:
• Entfernen Sie die Batterie (bzw. trennen Sie die Spannungsversorgung).
• Drücken Sie die Taste 5 während die Batterie eingelegt wird. Die Bestätigung
wird mit einem Beep quittiert und Sie können die Taste 5 loslassen.
• Wenn die rote LED blinkt, geben Sie folgenden reset code ein: 159357
• Die Tastatur piept zweimal und die grüne LED leuchtet.
• Jetzt ist der Mastercode auf 000 zurückgesetzt und alle Nutzer-Codes
wurden gelöscht.
WARTUNG UND PFLEGE
Reinigen Sie zur Sicherheit die Tastatur von Fingerabdrücken und Verschmutzungen mit einem
feuchten (nicht nassen), nicht kratzenden Tuch.
Verwenden Sie reines Wasser ohne Reinigungsmittelzusätze.
• Das Gerät ist als Elektronikschrott an ö󰀨entlichen
Rücknahmestellen und Wertsto󰀨höfen zu entsorgen.
• Die Verpackung ist seperat zu entsorgen.
DE

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 10
Installation ...........................................................................................................11
Keypad function ................................................................................................ 12
Pairing................................................................................................................. 13
Menu structure .................................................................................................. 14
Door opening with user code .......................................................................... 15
Battery warning level ........................................................................................ 16
Reset to factory settings .................................................................................. 17
Maintenance and care ...................................................................................... 17
INHALTSVERZEICHNIS
TABLE OF CONTENTS
Südmetall Keypad
Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black)
EN

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 11
INSTALLATION
Südmetall Keypad
Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black)
• If the battery is inserted incorrectly, there is a risk of explosion!
• Only use ER 14250 batteries 1/2 AA 3.6 V!
• Please remove batteries when using an external power supply!
NOTE:
The keypad should be installed within a radius of max. of 4 m to the radio lock. The installation spot should be
chosen so that there is as direct a line of sight as possible between the keypad and the lock. Installation behind
ledges or behind, e.g., cupboards/shelves, especially metallic ones, can cause disruptions in radio transmission
and should therefore be avoided at all costs!
Keypad dimensions:
51 x 91 x 14 mm
(WxHxD)
The keypad is designed for
installation on at surfaces.
5 mm
Attach the installation plate.
For this you can use the enclosed
screws and dowels.
3 (3 x 30mm)
Insert battery. Alternative: external connection
to power supply
1 (M3 x 6mm)
Pivot the top of keypad away
and attach the device with
the enclosed special screw.
Installation complete.
123 4
567 8
EN

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 12
KEYPAD FUNCTION
Südmetall Keypad
Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black)
LED green
(valid code)
LED red
(invalid code)
LED yellow
(Menu)
EVERY keystroke
is conrmed by a
short ash of the
YELLOW LED.
An ACOUSTIC
SIGNALER
signals the
keystroke and the
access authorization.
NOTE:
The keypad returns to normal operation after 30 seconds if no key is pressed.
When this happens, entries and changes are discarded. The blue backlight of the keypad
can be switched on with an external power supply (no battery operation).
EN

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 13
PAIRING
Südmetall Keypad
Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black)
1 2
green
Press the pairing button once.
4
green
INFORMATION
slowly ashing
quickly ashing
Keypad is paired to the lock
3
1. Enter your admin code or user code
2. Press key “A” to conrm.
Pairing of the keypad with the lock in 4 steps
EN

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 14
MENU STRUCTURE
Südmetall Keypad
Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black)
START
Push button B
Enter MASTER CODE or 000
(for first-time use).
OK?
YES
NO Several short beeps &
yellow LED flashes quickly
One short and one long beep &
yellow LED lights up
MENU
ADD
USER
0
CHANGE
MASTER CODE
0
CHANGE
RELEASE TIME
1
ADJUST
CODE LENGTH
7
CLEAR ALL
USER
8
CLEAR
USER
9
Green + yellow
LEDs light up
Green + yellow
LEDs light up
Green LED
lights up
Red LED
lights up
Green +red + yellow
LEDs light up
Green +red
LEDs light up
Select storage location
(between 001
and 999)
Green LED
lights up
Enter new code
(1 bis 8 digits)
New users are
assigned relay 1
Enter
000
Green +red
LEDs light up
Enter new master
(1 bis 8 digits)
01 for
Short-term opening
00 for
Toggle
Default:
Short-term opening
Variable
length 0
Specific
length
1 - 8 digits
(max. 8 digits)
Enter
999
Storage
position
choose
(between
001 und 999)
Cornfirm with A
OK?
YES
NO
Two beeps.
Press button B
(yellow LED is OFF)
Several short beeps &
yellow LED flashes quickly
FINISHED
EXAMPLE:
ADD PIN CODE: SAVE USER CODE “12345” TO MEMORY LOCATION “5”. (MASTER CODE = 000)
Enter: 000B + 0 + 005 + 12345 + A + B.
NOTE:
You can leave the menu at any time during programming by pressing button B
EN

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 15
OPENING WITH USER CODE
Südmetall Keypad
Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black)
NOTE
!After 8 incorrect entries, the keypad locks for 30 seconds. If you
make another incorrect entry, you will be blocked for another 30
seconds.
The red LED ashes and the beeper beeps.
Enter the
user code
Press A
to confirm
EN

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 16
BATTERY WARNING LEVEL
Südmetall Keypad
Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black)
Battery in keypad
If the battery is low, the red LED flashes when the button is pressed.
Now you can change the keypad battery.
Battery in Ülock
If the charge level in the paired lock is low, there is a delay in the
release of the door handle. After valid entry of a user code, the red
LED flashes and an acoustic signal sounds. Now you can change the
battery in the lock.
ER 14250. 1/2 AA 3,6 V
KEYPAD LIGHTING
If the keypad is powered externally, the blue backlight is
automatically activated.
To turn the backlight on or off, press buttons B and A one
after the other.
After a power-on reset, the backlight turns on automatically.
• Replace the battery only with batteries of the same type.
Ensure you have the correct battery polarity.
EN

Vertrieb & Logistik / Sales & logistics:
Süd-Metall Beschläge GmbH
Sägewerkstrasse 5 l 83404 Ainring / Hammerau
T [phone] l F [phone]
Email: [email protected] l www.suedmetall.com
Entwicklung & Produktion / Development & production:
Süd-Metall Schließsysteme Leipzig GmbH
Apelsteinallee 1 l 04416 Markkleeberg
www.suedmetall-schliesssysteme.com 17
RESET TO FACTORY SETTINGS
Südmetall Keypad
Order no.: 77.24.0122 (silver) / order no.: 77.24.0124 (black)
To reset the keypad, proceed as follows:
• Remove the battery (or disconnect the power supply).
• Press button 5 while the battery is inserted. Confirmation is acknowledged
with a beep and you can release button 5
• If the red LED flashes, enter the following reset code: 159357
• The keypad beeps twice and the geen LED lights up.
• Now the master code is reset to 000 and all the user codes have been cleared.
MAINTENANCE AND CARE
For safety, clean the keypad of fingerprints and dirt with a damp (not wet), non-scratch cloth.
Use pure water with no detergent additives.
• The device should be taken to a public recycling center
and disposed of as electronic waste.
• The packaging must be disposed of separately.
EN
