E6581592①
延長パネル オプション
RKP007Z 取扱説明書
お願い
1. この取扱説明書は、実際に延長パネルをご使用になる方のお手元に必ず届くよ
うお取り計らいください。
2. 延長パネルをご使用になる前に本書を必ずよくお読みください。お読みになっ
たあとは、お使いになるお客様のお手元に保管していただき、今後の保守・点
検にお役立てください。
3. 本書はお断りなしに記載内容を変更することがあります。ご了承ください。
最新の情報は弊社 Web サイト（www.inverter.co.jp）にて閲覧可能です。
安全上のご注意
インバータ本体および取扱説明書には、お使いになるかたや他の人への危害と財産の損害を未
然に防ぎ、安全に正しく使用していただくために、重要な内容を記載しています。
インバータ本体付属取扱説明書に記載の安全上の注意、表示、および図記号などを良く理解し
．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．
てから
．．．
本文をお読みになり、記載事項をお守りください。
機器の仕様、機能、操作方法については接続するインバータ本体の取扱説明書を参照ください。
■用途限定について
警告
禁止
▼ 本製品を弊社産業用インバータ以外に使用しないでください。
それ以外に使用すると事故の原因となります。
■取扱全般について
警告
分解禁止
▼ 分解・改造・修理しないこと
感電・火災・けがの原因となります。修理は販売店にご依頼ください。
禁止
▼ 内部に物（電線くず、棒、針金など）を入れたり、差し込まないこと
感電・火災の原因となります。
▼ 水などの液体をかけたり、濡れた手で触れたりしないこと
感電・火災の原因となります。
▼ 衝撃（落下など）を加えないこと
破損、誤動作の原因となります。
指示
▼ もし、煙が出ている、変なにおいがする、表示しない、異常音がするなどの異
常が発生した場合は、すぐに入力電源を遮断（ＯＦＦ，切）すること
そのまま使用すると、火災の原因となります。販売店に修理をご依頼ください。
▼ 取扱説明書に定められた環境条件で使用すること
それ以外の条件で使用すると故障の原因となります。
■廃棄について
注意
禁止
▼ 本製品を破棄する場合は、専門の廃棄物処理業者(*)に依頼すること
依頼せずに処理すると、有毒ガスの発生により事故の原因となります。
(*) 専門の廃棄物処理業者とは、「産業廃棄物収集運搬業者」、「産業廃棄物処分
業者」をいいます。産業廃棄物の収集・運搬及び処分は認可を受けていない者
が行うと、法律により罰せられます。（「廃棄物の処理ならびに清掃に関する
法律」）
■配線・据付について
警告
禁止
▼ 損傷したり、部品が欠けている場合は、据え付け運転しないこと
感電・火災の原因となります。販売店に修理をご依頼ください。
▼ ＬＡＮや電話用モジュラーなどと接続しないこと
故障・事故の原因となります。
▼ 伝送ケーブルまたは、接続コネクタを引っ張らないこと
破損、誤動作の原因となります。
指示
▼ システム仕様に合わせた緊急停止装置およびインターロックを設けること
緊急停止装置およびインターロックを設けないと、延長パネルだけでは緊急停止
できずに、けが・事故の原因となります。
▼ オプション接続用ケーブルは弊社指定品を使用すること
それ以外を使用すると、故障、誤動作の原因となります。
注意
禁止
▼ 振動の大きいところに取り付けないこと
本体が落下し、けがの原因となります。
付属品の確認
本延長パネルは、ユニットの他に次の付属品で構成されています。
ご確認ください。
（１）延長パネル 取扱説明書.........................................本ドキュメント
（E6581592）
（２）キー誤操作防止カバー .....................................................................１個
（３）ユニット取り付け用ネジ（Ｍ3×10ｍｍ）..........................４本
（締め付けトルク: ０.６Ｎｍ）
■別売り品
以下は本ユニットに同梱されていません。別途お買い求めください。
製品名 型式
インバータ・ユニット間ケーブル（１ｍ） ＣＡＢ００７１
インバータ・ユニット間ケーブル（３ｍ） ＣＡＢ００７３
インバータ・ユニット間ケーブル（５ｍ） ＣＡＢ００７５

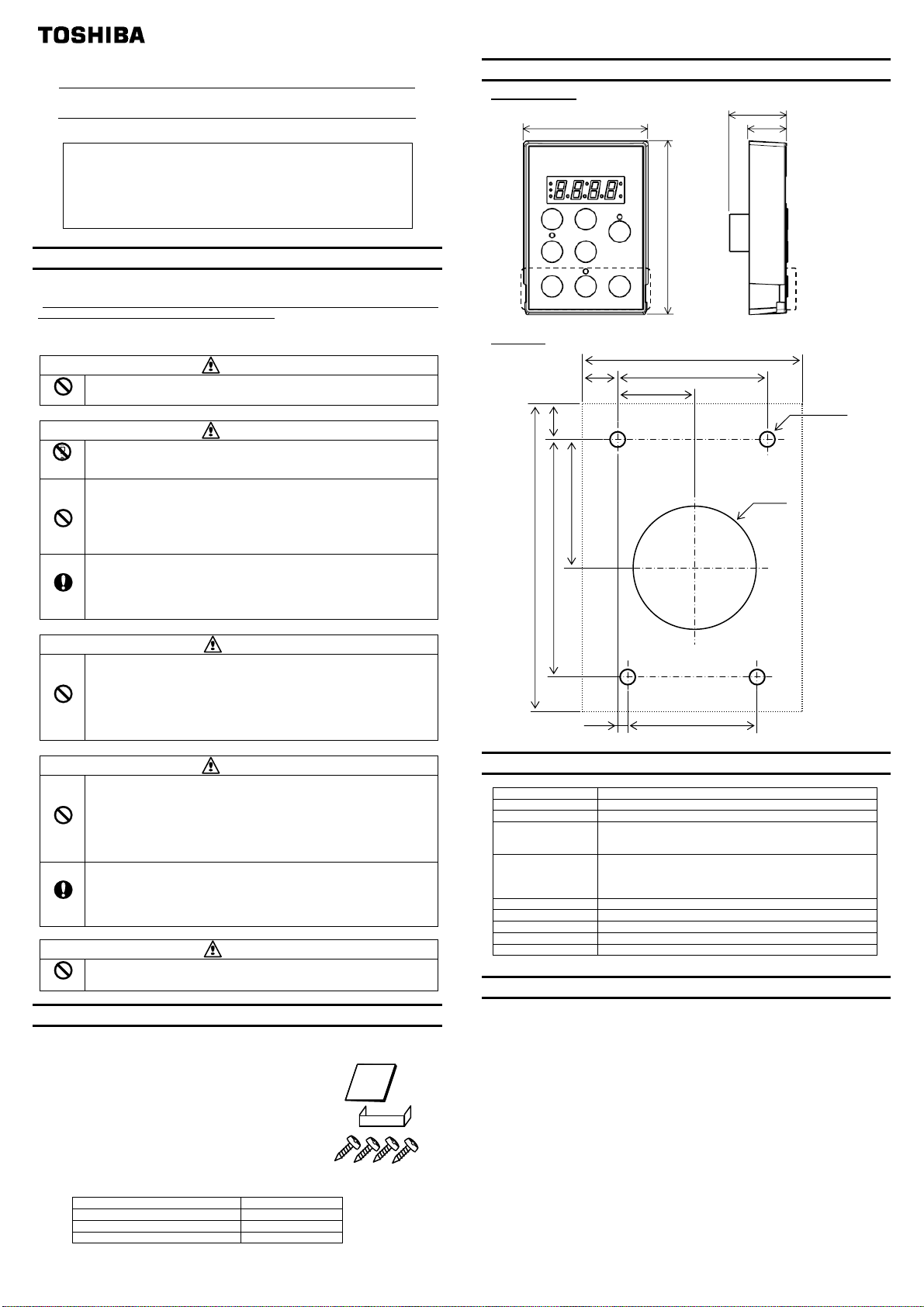

外形図
■外形図
50
70
15
22.7
※破線はキー誤操作防止カバーの取り付け位置を示しています。
■パネルカット寸法
（ユニット前面図）
適合板厚：３ｍｍ以下
機器の仕様
項目 仕 様
形 式 RKP007Z
適用機種 VF-FS1、VF-nC3、以降
通信設定
プロトコル：Modbus-RTU
通信速度：9600、19200、38400bps（自動検出）
パリティ：偶数、奇数、無し（自動検出）
仕様環境 屋内、標高 3000m 以下。直射日光や腐食性および爆発性ガス、蒸
気、粉塵、塵埃、研削液、研削油のないこと
使用温度 -10～＋60℃
保存温度 -25～＋70℃
相対湿度 20～93%（結露および蒸気のないこと）
振動5.9m/s2（0.6G）以下（10～55Hz）（JIS C 60068-2-6 準拠）
保護等級 IP54（平坦な盤面取り付け時）※１
※１：取り付け面の状態に依存しますので、お客様の最終製品にて適合性を確認してください。
保証
下記の内容により、無償で修理を行います。
１．正常な据え付けおよび取り扱いのもとで納入後１年以内に故障が発生し、その原因が明
らかに弊社の設計、製作上の責任に帰するときは、無償で修理いたします。
２．保証の範囲は納品本体のみといたします。
３．保証期間内についても次のような場合は有償となります。
１）ご使用の誤り、および、不当な修理や改造による故障および損傷。
２）お買い上げ後の落下、および、運送上の故障および損傷。
３）火災、塩害、ガス害、地震、風水害、落雷、電圧異常およびその他の天災地変を原
因とする故障および損傷
４）延長パネルとしての機能（用途）以外に使用された場合の損傷。
４．別に定める保証条件がある場合、そちらが優先します。
取扱説明書
29.4
34
54
17.5
(50)
8
2.3
29.2
4-Φ3
.
5
8
Φ28
(70)

E6581592c
Remote Keypad Option
RKP007Z user’s manual
Notice
1. Make sure that this instruction manual is delivered to the end user of Remote
Keypad.
2. Read this manual before installing or operating the Remote Keypad. Keep it
in a safe place for reference.
3. All information contained in this manual is subject to change without notice.
Please confirm the latest information on our web site “www.inverter.co.jp”.
Safety Precautions
On the inverter and in its instruction manual, important information is contained for preventing
injuries to users, damages to assets, and for proper use of the device.
Read the instruction manual attached to the inverter to understand the safety
precautions, the symbols and indications completely.
Please adhere to the contents of these manuals at all times.
Please refer to the inverter’s instruction manual for detail functions and operation of this unit.
Limitation of use Warning
Prohibited
yNever use the Remote Keypad with any device other than TOSVERT series inverters.
Doing so may cause an accident.
Handling in general
Warning
Never
Disassemble
yNever disassemble, modify or repair the Remote Keypad.
The disassembling may cause electric shocks, fire or injuries.
For repairs, call your sales/repair agency.
Prohibited
y Do not put or insert foreign objects such as waste cable, bars or wires into the
Remote Keypad.
It may lead to electric shocks or fire.
y Do not splash water over the Remote Keypad.
It may lead to electric shocks or fire.
y Do not apply a dropping shock or other physical shocks.
Otherwise, damage or malfunction will result.
Mandatory
y Turn off the power immediately in case of any abnormalities such as smoke,
smell, blind display or abnormal noise.
Neglect of these conditions may lead to fire.
For repairs, call your sales/repair agency.
y Operate under the environmental conditions prescribed in this instruction manual.
Operations under any other conditions may result in malfunction.
Disposal
Caution
Prohibited
y If you dispose off the Remote Keypad, have it done by a specialist in industrial
waste disposal*.
Improper disposal may cause to produce noxious gases and result in accident.
(*) Persons who specialize in the processing of waste and known as “Industrial
Waste Product Collectors and Transporters” or “Industrial Waste Disposal
Persons.” If the collection, transport and disposal of industrial waste is done by
someone who is not licensed for that job, it is a punishable violation of the law
(Laws in regard to cleaning and processing of waste materials).
Installation
Warning
Prohibited
y Do not install or operate the Remote Keypad if it is damaged or any part of it is
missing.
Operating the defective product may lead to electric shocks or fire.
For repairs, call your sales/repair agency.
y Do not connect a LAN or telephone modular cable to the Remote Keypad.
Doing so may cause a malfunction or accident.
y Do not pull on the cable and the connector
It may cause damage or malfunction.
Mandatory
y Use an emergency stop device and an additional safety device with your system
to prevent a serious accident due to the Remote Keypad malfunctions.
Usage without any emergency stop device and any additional safety device may
cause an accident or injury.
y Use the Toshiba-specified cable for connecting the Remote Keypad.
The use of any other cable may cause a malfunction.
Caution
Prohibited
y Do not install the Remote Keypad in any place subject to vibrations or it may fall.
This may lead to the product falling and causing injury.
Accessories
Remote Keypad is shipped together with the following accessories.
On opening the packing box, check to see if the following accessories are contained or not.
(1) User’s manual.................................................................. 1 copy
(E6581592)
(2) Key cover.......................................................................... 1 pcs.
(3) Mounting screws (M3 x 10mm)......................................... 4 pcs.
(M3 screw tightening torque: 0.6 Nm)
Optional parts list
These are not provided with Remote Keypad. They should be purchased separately.
Product Name Part Number
Interconnection cable (1m) CAB0071
Interconnection cable (3m) CAB0073
Interconnection cable (5m) CAB0075
Outline drawing
Outline drawing
50
70
15
22.7
*Dot Line shows a key cover location
Mounting
(Front side view)
Applicable board thickness: less than 3mm
Product Specification
Item Specification
Type form RKP007Z
Applicable model VF-FS1, VF-nC3 or successor
Communication
configuration
Protocol: Modbus RTU
Baud rate: 9600, 19200, 38400 bps (Automatic detection)
Parity: Even, Odd, None (Automatic detection)
Environment
Indoor operation at an altitude of 3,000m or less.
Free from direct sunlight, potentially corrosive or explosive gases,
steam, dust particles, dust/dirt, and machining fluids including
grinding liquid and coolant.
Ambient temperature -10 to 60 °C
Storage temperature -25 to 70 °C
Relative Humidity 20 to 93% (free from condensation and vapor)
Vibration 5.9m/s2 (0.6G) or less (10 to 55 Hz) (IEC60068-2-6)
Protection (IP code) IP54 (under the condition to be installed on flat panel)*1
*1: You should confirm it on your final product, because it depends on the coarseness or the flatness of your panel.
Warranty
Any part of the Remote Keypad that is proved to be defective will be repaired free of charge
under the following conditions:
1. This product will be repaired free of charge, if problem/fault occurs under normal handling
within one year of delivery and is caused obviously by a design or manufacturing defect.
2. The warranty applies only to the delivered product.
3. For the following kinds of failure or damage, the repair cost shall be borne by the customer
even within the warranty period.
i) Failure or damage caused by improper or incorrect use or handling, or unauthorized
repair or modification of the Remote Keypad.
ii) Failure or damage caused by fallings or accidents during transportation after the
purchase.
iii) Failure or damage caused by fire, salty water or wind, corrosive gas, earthquake,
storm or flood, lightning, abnormal voltage supply, or other natural disasters.
iv) The damage due to the use of Remote Keypad for non-intended purposes.
4. If an additional warranty is provided then those conditions will also apply.
Manual
29.4
34
54
17.5
(50)
2.3
29.2
φ28
8
4-φ3.5
8
(70)
