Sachtler Ace Follow Focus User manual

Ace Follow Focus
Manual

Copyright © 2014
All rightsreserved.
Publication number: S2153-4980/2
Original instructions: English.
All rights reserved throughout the world. No part of this
document may be stored in a retrieval system,
transmitted,
copied or reproduced in any way, including, but not
limited
to, photocopy, photograph, magnetic or other record
without the prior agreement and permission in writing of
the Vitec Group plc.
We want you to receive Sachtler products that arealways
state of the art. Therefore we reserve the right to make
changes based on technical advances.
Disclaimer
The information contained in this manual is believed to be
correct at the time of printing. Vitec Videocom Ltd
reserves
the right to make changes to the information or
specifications without obligation to notify any person of
such revision or changes. Changes will be incorporated in
new versions of the publication.
Weare making every effort to ensure that our manuals
are
updated on a regular basis to reflect changes to product
specificationsandfeatures. Shouldthismanualnot
contain
information on the core functionality of your product,
please let us know. You may be able to access the latest
revision of this manual from our website.
Vitec Videocom Ltd reserves the right to make changes
to
product design and functionality without notification.
Published by:
Vitec VideocomLtd
Supports Technical
Publications Department
William Vinten Building
Western Way
Bury St Edmunds
Suffolk IP33 3TB
United Kingdom
E-mail: technical.[email protected]om

Ace Follow Focus
Manual
English . . . . . . . . . . . . . . . . . . . . . Page 1
Deutsch . . . . . . . . . . . . . . . . . . . . Seite 11
Español. . . . . . . . . . . . . . . . . . .Página 21
Français . . . . . . . . . . . . . . . . . . . Page31
Português . . . . . . . . . . . . . . . . .Página 41
中文 . . . . . . . . . . . . . . . . . . . . . . . 页码 51

EN
EN
Table of contents
Page
Safety instructions.................................................................................................2
Usage......................................................................................................................2
Warranty.................................................................................................................2
Technical specification .........................................................................................2
Operating elements ...............................................................................................3
Assembly................................................................................................................4
Assembling the marking disc............................................................................................4
Assembling the friction wheel/drive gear...........................................................................5
Rotating the double-sided drive........................................................................................6
Operation................................................................................................................ 7
Mounting the Ace Follow Focus........................................................................................7
Setting the hard stops ......................................................................................................8
Removing the Ace Follow Focus ......................................................................................9
Maintenance.........................................................................................................10
Cleaning.........................................................................................................................10
-1-

EN
EN
Safety instructions
Read the General Safety and
Operating instructions before
using
the product.
Scan Quick Reference (QR)
code to view the Sachtler
website.
Technical specification
Hold the Ace Follow Focus securely
when mounting or dismounting
from
the support rods.
Ace Follow Focus
0.41 kg (0.9 lb)
Do not treat the Ace Follow Focus
roughly or drop. This can cause
damage to the transmission.
10.5 cm (4.1 in.)
Clean regularly using a soft cloth and
mild detergent.
7.7 cm (3.0 in.)
Dry the product after use in wet
conditions.
19.1 cm (7.5 in.) (Fully retracted)
21.6 cm (8.5 in.) (Fullyextended)
Ø128 mm (5.0 in.) (Max lens
dia.)
Ø39 mm (1.5 in.) (Min lens dia.)
2.9 cm (1.1 in) (Max lens
Should the product become defective,
contact your local Sachtler service
centre. To find your local service
centre visit www.sachtler.com
Usage
The Ace Follow Focus is designed for use by
professional camera operators to support
high-performance lightweight cameras. The
Ace Follow Focus must be mounted onto a
suitable base plate, head and tripod
designed
to support the totalpayload.
Ø15 mm (0.5 in.) LWS rods
Friction wheel
Ø35 mm (1.4 in.)
Drive gear
Warranty
The warranty expires if:
(a) The Ace Follow Focus was operated
improperly or not in line with the
specified
technical data.
(b) The Ace Follow Focus housing was
opened by unauthorized personnel.
50 tooth/0.8 module
Sachtler reserve the right to make changes to
product design and performance as
technology advances.
Please register your product for an extended
warranty period at www.sachtler.com
-2-

EN
EN
Operating elements
TheAceFollowFocus has been designed tosupport a range of professionaldigitalcameras
and
rod assemblies. The Ace Follow Focus consists of the following elements (see Fig. 1):
Fig. 1 Operatingelements
Ace Follow Focus mounting
The Ace Follow Focus can be used with any set up conforming to the Ø15mm LWS rod
standard. When using the Ace Base Plate, mount the Ace Follow Focus and position on the
support rods until the frictionwheel ordrive gear is aligned with the camera lens gear. The
upper
slide bridge is then adjusted to enable the friction wheel/drive gear to engage with the camera
lens gear, the n secured in place with the bridge clamp. After mounting the Ace Follow Focus,
the Ace Matte Box can be mounted to interface with the cameralens.
Video Tutorials
Please take a look at the video tutorials. Please visit MySachtler at http://www.youtube.com/
watch?v=KpO1favSea4.
-3-

EN
EN
Assembly
Assembling the marking disc
The Ace Follow Focus comes supplied with a marking disc that is easy to remove and
replace.
The marking disc clicks into place over the handwheel.

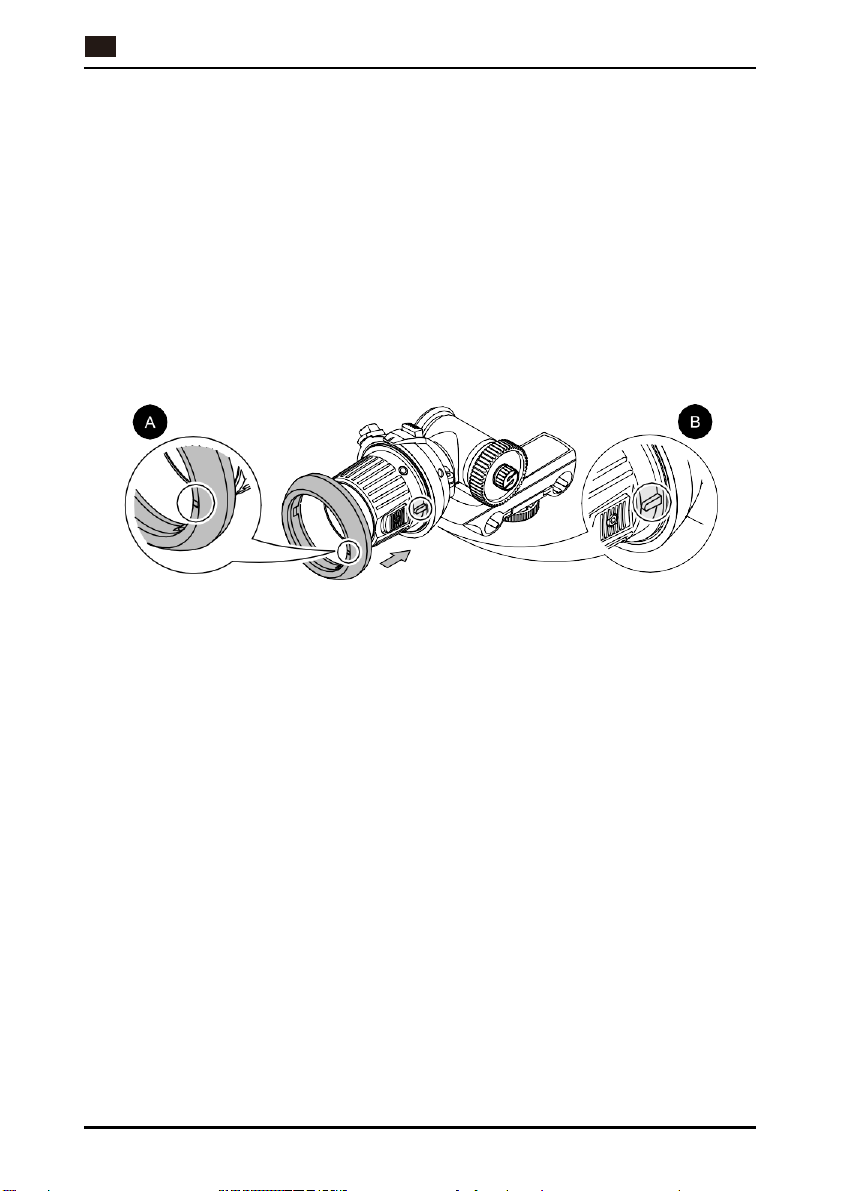

To assemble the marking disc onto the Ace Follow Focus (see Fig. 2):
Ensure that thecut out onthemarking disc [A] is alignedwith the point on thehandwheel
[B].
Slide themarking disc over the handwheel and it push intopositionuntil an audible
click
is heard.
Fig. 2 Assembling the markingdisc
-4-

EN
EN
Assembling the friction wheel/drivegear
CAUTION!
Before you use the friction wheel, make sure that it is compatible with
the camera lens in operation. This can be checked by attaching the
friction wheel and carefully rotating the Ace Follow Focus handweel.
If
the friction wheel does not move freely when engaged, damage to the
equipment can occur.
If the friction wheel is not deemed compatible, attach a gear ring to the
camera lens and use the drivegear.
The Ace Follow Focus comes supplied with a Ø35 mm friction wheel and a 50 tooth drive gear.
The friction wheel/drive gear is secured to either the front or the rear of the double-sideddrive.
To assemble the friction wheel or drive gear (see Fig. 4):
Select either the friction wheel or the drive gear for the lens inuse.
Ensure that the key-way on the friction wheel/drive gear aligns with the key-way on
the
double-sided drive shaft and push into place [A].
Rotate the knurled screw on the friction wheel or drive gear in a clockwise direction to
secure to the double-sided drive [B].
Fig. 3 Assembling the friction wheel/drive gear
-5-

EN
EN
Rotating the double-sideddrive
The double-sided drive can be rotated to allow the gear mechanism to move in eitherdirection.
To rotate the double-sided drive (see Fig. 4):
If fitted, loosen and remove the friction wheel/drive gear that is attached to the shortest
side of the double-sided drive [A, B].
Using the 3mm Allen key supplied, loosen the screw securing the collar [B].
Rotate the double-sided drive 180 degrees, until an audible ‘click’ is heard [C].
Using the 3mm Allen key supplied, tighten the screw to securethe double-sided drive
in
place [D].
If required, install and secure the friction wheel/drive gear to the shortest side of the
double-sided drive [D, E].
Fig. 4 Rotating the double-sideddrive
-6-

EN
EN
Operation
Mounting the Ace Follow Focus

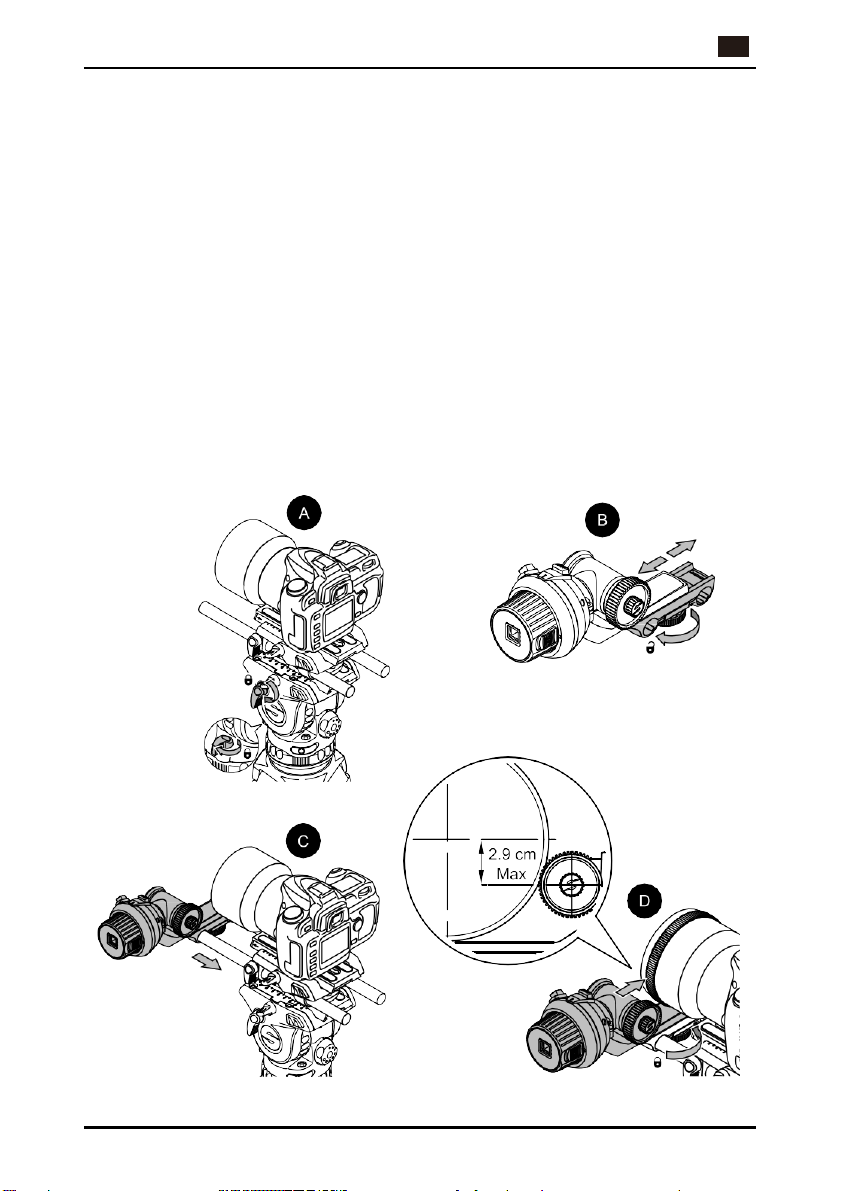

To mount the Ace Follow Focus onto camera rods (see Fig. 5):
Ensure that the head platform is level and apply both the horizontal and vertical brakes
[A].
If required, rotate the bridge clamp clockwise to loosen the lower support rod bridge [B].
Align the lower support rod bridge mounting holes with the support rods and slide the
bridge onto the rods [C] until the friction wheel or drive gear is aligned with thecamera
lens gear [D].
NOTE: The maximum allowable height between the centre of the frictionwheel/drive
gear and the centre of the camera lens is 2.9cm.
Adjust the upper slide bridge until the friction wheel or drive gear engages with the
camera lens gear, then turn the bridge clamp counter-clockwise to secure [D].
Fig. 5 Mounting the Ace FollowFocus
-7-

EN
EN
Setting the hard stops
Reference points for the maximumand minimum focal distances can be marked on the
marking
disc. Hard stops allow the operator to set mechanical limits forlenses without them. Please take
a look at the video tutorials. Please visit MySachtler at http://www.youtube.com/
watch?v=KpO1favSea4.

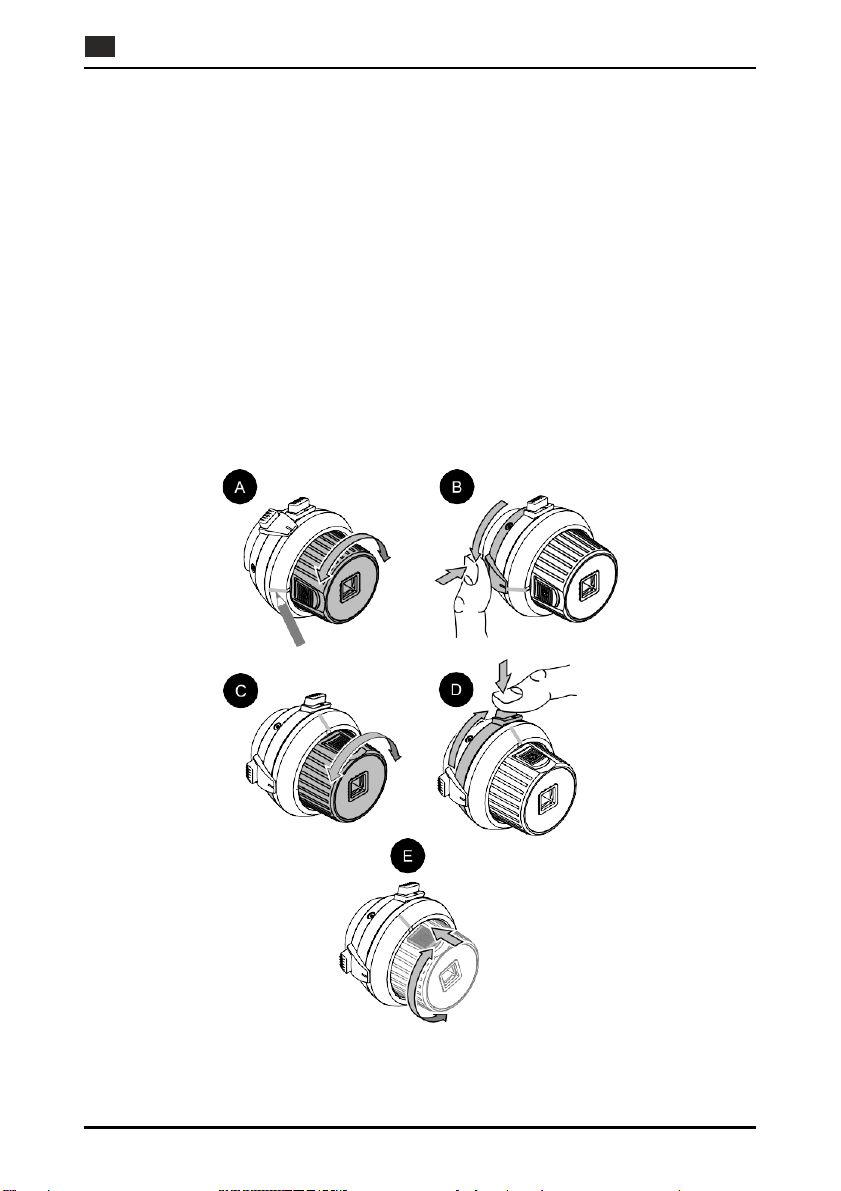

To set the focal distances (see Fig. 6):
Rotate the handwheel tofind the start focal point. Mark this point on the marking disc [A].
Press the index/witness marker button and move to align with the marked start focal
point [B].
Rotate the handwheel and establish the end stop point of the focus pull [C].
Press the second limit stop button and move just beyond the marked end stop point [D].
Rotate the handwheel so that the hard stop slider button is between the start focal point
and the end stop point. Engage the hard stop slider button [E].
Fig. 6 Setting the hardstops
-8-

EN
EN
Removing the Ace FollowFocus
To remove the Ace Follow Focus from camera rods (see Fig.7):
Ensure that the head platform is level and apply both the horizontal and vertical brakes
[A].
Rotate the bridge clamp clockwise to loosen the lower support rod bridge [B].
Pull the upper slide bridge outwards so that the friction wheel or drive gear move
away
from the camera lens gear [B].
Carefully slide the Ace Follow Focus away from the support rods [C].
Fig. 7 Removing the Ace FollowFocus
-9-

EN
EN
Maintenance
Cleaning
During indoor use, the onlycleaning required should be a regular wipe over with a lint-free
cloth.
Dirt accumulated during storage may be removed using a semi-stiff brush or vacuum cleaner.
Particular attention should be paid to the lower support rod bridge, the double-sided gear
drive
spindle and the end stop bezels.
The marking disc must be removed from the Ace Follow Focus before cleaning. Followthe
instructions supplied with the marking pen when cleaning the markingdiscs.
CAUTION!
Do NOT use solvent or oil-based cleaners, abrasives or wire brushes to
remove accumulations of dirt, as these damage the protective
surfaces.
Use onlydetergent-based cleaners.
Use out-of-doors under adverse conditions will require special attention. Salt spray should be
washed off with fresh clean water at the earliest opportunity. Sand and dirt acts as an
abrasive
and should be removed using a semi-stiff brush or vacuumcleaner.
-10-

EN
DE
Inhalt
Seite
Sicherheitshinweise ............................................................................................12
Nutzung ................................................................................................................12
Gewährleistung.................................................................................................... 12
Technische Daten................................................................................................12
Bedienelemente ...................................................................................................13
Montage................................................................................................................14
Montage der Markierscheibe..........................................................................................14
Montage des Reib-/Antriebszahnrads.............................................................................15
Umkehr des beidseitigen Antriebs..................................................................................16
Bedienung............................................................................................................ 17
Montage des Ace Follow Focus......................................................................................17
Einstellung der Endanschläge........................................................................................18
Abbau des Ace Follow Focus.........................................................................................19
Wartung................................................................................................................20
Reinigung.......................................................................................................................20
-11-

EN
DE
Sicherheitshinweise
Lesen Sie sich vor Verwendung
des
Produkts bitte die allgemeinen
Sicherheits- und Betriebshinweise
durch.
Sachtler behält sich das Recht vor, parallel
zum technologischen Fortschritt
Änderungen
an Produktdesign und -leistung
vorzunehmen.
Unter www.sachtler.com können Sie Ihr
Produkt für die erweiterte Gewährleistu
ng
registrieren.
HaltenSiedenAceFollowFocusbeim
Auf- und Abbau fest in in der Hand.
Scannen Sie den QR-Code, um
direkt zur Sachtler-Website zu
gelangen.
Gehen Sie bei der Handhabung des
Ace Follow Focus weder fahrlässig
noch grob vor und lassen Sie das
Gerät nicht fallen. Das kann zu
Beschädigungen führen.
Technische Daten
Reinigen Sie das Produktregelmäßig
mit einem weichen Tuch und sanften
Reinigungsmittel.
Ace Follow Focus
0,41 kg
Trocknen Sie das Produkt nach einer
Verwendung bei feuchten und
nassen
Bedingungen.
10,5 cm
Wenden Sie sich bei Schäden am
Produkt an Ihren Sachtler-
Kundendienst vor Ort. Die
Kundendienststellen in Ihrer Nähe
finden Sie unter www.sachtler.com
7,7 cm
19,1 cm (min.)
21,6 cm (max.)
Ø128 mm (max.
Objektivdurchmesser)
Ø39 mm (min.
Objektivdurchmesser)
Nutzung
Der Ace Follow Focus wurde für den
professionellen Einsatz mit DSLR- und HDV-
Kameras entwickelt. Er muss auf einem
geeigneten Stativsystem montiert werden,
dessen Traglast für den Aufbau geeignet ist.
LWS-Rohre, Ø15mm
Reibrad
Gewährleistung
In folgenden Fällen verliert die
Gewährleistung ihre Gültigkeit:
(a) Der Ace Follow Focus wurde
unsachgemäß unter Missachtung der
angegebenen technischen Daten eingesetzt.
(b) Das Gehäuse des Ace Follow Focus
wurde von unqualifiziertem Personalgeöffnet.
Ø35 mm
Antriebszahnrad
Mod. 0,5 / 50 Zähne
-12-

EN
DE
Bedienelemente
Der Ace Follow Focus wurde für den professionellen Einsatz mit DSLR- undHDV-
Kameras
entwickelt. Er umfasst folgende Elemente (siehe Abb.1):
Reibrad
Verstellung für Index und Hauptanschlag
Umkehrbarer Antrieb mit
zwei Radanschlüssen
TastefürdieVerstellung
des zweiten Anschlags
Obere Schlittenbrücke
Indexmarkierung
Antriebszahnrad
Handrad
Brückenklemme
Schalter für Anschläge
Markierscheibe
Leichtstützenbrücke
Abb. 1 Bedienelemente
Montage des Ace Follow Focus
Der Ace Follow Focus kann mit jedem System eingesetzt werden, sofern Konformität mit dem
Ø15-mm-LWS-Rohrstandard gegeben ist. Bei Verwendung der Ace Base Plate wird der Ace
Follow Focus auf den Rohren montiert und in eine Position gebracht, in der das Reib- oder
Antriebszahnradmit dem Getriebe der Kameralinse ausgerichtet ist. Die obere
Schlittenbrücke
wird dann bedarfsgerecht eingestellt, damit Reib-
/Antriebszahnrad und Getriebe der Objektivs
ineinander greifen, und anschließend mithilfe der Brückenklemme sicher befestigt. Nach der
Montage des Ace Follow Focus kann die Ace Matte Box montiert werden.
Video-Tutorials
Bitte sehen Sie sich auch die Video-Tutorials an. Besuchen Sie MySachtler unter
http://
www.youtube.com/watch?v=KpO1favSea4.
-13-

EN
DE
Montage
Montage der Markierscheibe
Im Lieferumfang des Ace Follow Focus ist eine Markierscheibe enthalten, die sich einfach
anbringen und wieder abnehmen lässt. Die Scheibe wird über das Handrad aufgeschoben
und
rastet automatisch in der richtigen Position ein.
Gehen Sie zur Anbringung der Markierscheibe auf dem Ace Follow Focus vor wie folgt(siehe
Abb. 2):
Stellen Sie sicher, dass die Aussparung an der Markierscheibe [A] an der Markeauf
dem Handrad [B] ausgerichtet ist.
Schieben Sie die Markierscheibe über das Handrad und drücken Sie es in Position,
bis
es hörbar einrastet.
Abb. 2 Montage derMarkierscheibe
-14-

EN
DE
Montage desReib-/Antriebszahnrads
VORSICHT! Stellen Sie vor Verwendung des Reibrads sicher, dass es für das
verwendete Kameraobjektiv geeignet ist. Dies können Sie prüfen,
indem
Sie das Reibrad montieren und das Handrad des Ace Follow Focus
vorsichtig drehen. Wenn sich das Reibrad beim Ineinandergreifen nicht
frei dreht, kann die Ausrüstung beschädigt werden.
Sollte das Reibrad nicht geeignet sein, bringen Sie einen Zahnkranzam
Kameraobjektiv an und verwenden Sie das Antriebsrad.
Im Lieferumfang des Ace Follow Focus sind ebenfalls ein Ø35-mm-Reibrad und ein 50-Zahn-
Antriebszahnrad enthalten. Das Reib- oder Antriebszahnrad kann an der Front- bzw.
Rückseite
des beidseitigen Antriebs angebracht werden.
Gehen Sie zur Anbringung des Reib- oder Antriebszahnrads vor wie folgt (siehe Abb. 4):
Wählen Sie zur Verwendung entweder das Reib- oder das Antriebszahnrad aus.
Vergewissern Sie sich, dass der Schlüsselkanal des Reib-/Antriebszahnrads mit
dem
Schüsselkanal der Welle des beidseitigen Antriebs ausgerichtet ist und schieben Sie
das Rad in Position [A].
Drehen Sie die Griffschraube am Reib-/Antriebszahnrad im Uhrzeigersinn, um sie
am
doppelseitigen Antrieb zu befestigen [B].
Abb. 3 Montage des Reib-/Antriebszahnrads
-15-

EN
DE
Umkehr des beidseitigen Antriebs
Der beidseitige Antrieb kann gedreht und umgekehrt eingesetzt werden, d. h. der
Antriebsmechanismus kann in beide Richtungen ausgeführt werden.
Gehen Sie zur Umkehr des beidseitigen Antriebs vor wie folgt (siehe Abb.4):
Wenn das Reib-/Antriebszahnrad an der kürzeren Seite des beidseitigen Antriebs
angebracht wurde, lösen und nehmen Sie es ab [A, B].
Lösen Sie die Befestigungsschraube des Aufsetzrahmens mithilfe desmitgelieferten
3-mm-Inbusschlüssels [B].
Drehen Sie den beidseitigen Antrieb um 180 Grad, bis ein Klicken zu hören ist[C].
Ziehen Sie die Schraube mithilfe des Inbusschlüssels wieder fest, um den
beidseitigen
Antrieb in seiner Position zu sichern [D].
Falls erforderlich, bringen Sie das Reib-/Antriebszahnrad sicher an der kürzeren
Seite
des beidseitigen Antriebs an [D, E].
Abb. 4 Umkehr des beidseitigen Antriebs
-16-

EN
DE
Bedienung
Montage des Ace Follow Focus
Gehen Sie zur Montage des Ace Follow Focus auf den Kamerarohren vor wie folgt
(siehe
Abb. 5):
Vergewissern Sie sich, dass die Fluidkopf-Plattform horizontal ausgerichtet ist, und
ziehen Sie dann die horizontale und vertikale Bremse an [A].
Drehen Sie die Brückenklemme nach Bedarf im Uhrzeigersinn, um die untere
Rohrbrücke zu lösen [B].
Richten Sie die Montagelöcher der unteren Rohrbrücke mit den Rohren aus und
schieben Sie die Brücke auf die Rohre auf [C], bis das Reib- bzw. Antriebszahnrad mit
dem Getriebe der Kameralinse ausgerichtet ist [D].
HINWEIS:Die maximal zulässige Höhe zwischen dem Mittelpunkt des Reibrads/
Antriebszahnrad und dem Mittelpunkt des Kameraobjektivs beträgt 2,9cm.
Verstellen Siedie obereSchlittenbrücke, bis Reib-/AntriebszahnradundObjektivineinander
greifen, und drehen Sie dann die Brückenklemme gegen den Uhrzeigersinn fest[D].
Abb. 5 Montage des Ace FollowFocus
-17-
