Sachtler 2-75 User manual

Vario Pedestal 2-75
Studio Pedestal 2-75
Manual
Bedienungsanleitung

© by sachtler. Alle Rechte vorbehalten / All rights reserved
Version: 3.0/12/03
Ausgabedatum / Issue date: 12/03
Bestellnr. / Order no.: spe13t010a
sachtler GmbH & Co. KG
Gutenbergstrasse 5 Postfach P.O.BOX 1648
D-85716 Unterschleissheim D-85706 Unterschleissheim
Germany Germany
Telefon: [phone]
Telefax: ([phone]
E-Mail: [e-mail]
Homepage: http://www.sachtler.com

- I -
Table of Contents
Table of contents
1 Safety instructions................................................................1
2 Characteristics......................................................................1
3 Operation..............................................................................2
3.1 Pedestal set up ............................................................2
3.1.1 Dolly..................................................................2
3.1.2 Column..............................................................3
3.1.3 Steering wheel..................................................4
3.2 Camera setup and column pressurizing procedure.....4
3.3 Description of dolly functions.......................................5
3.3.1Wheel brake.................................................................5
3.3.2 Switching from crab to steer.............................6
3.3.3 Wheels and cable guards.................................6
3.4 Description of the column functions.............................7
3.4.1 Quickfix .............................................................7
3.4.2 Column brake....................................................7
3.4.3 Drag..................................................................8
3.5 Trim weights.................................................................8
4. Troubleshooting....................................................................9
5 Technical specifications........................................................9
5.1 Dimensions ................................................................10
6 Warranty.............................................................................10

Inhaltsverzeichnis
- II -
Inhaltsverzeichnis
1 Sicherheitshinweise............................................................11
2 Eigenschaften.....................................................................11
3 Betrieb................................................................................12
3.1 Aufbau des Pedestals ................................................12
3.1.1 Dolly................................................................12
3.1.2 Säule...............................................................13
3.1.3 Handrad..........................................................13
3.2 Montage der Kameraausrüstung und
Befüllen der Säule......................................................14
3.3 Funktionsbeschreibung des Dollys ............................15
3.3.1 Radbremse .....................................................15
3.3.2 Umschaltung von 1- auf 3-Radbetrieb............15
3.3.3 Doppelrollen und Kabelschutz........................15
3.4 Funktionsbeschreibung der Säule..............................16
3.4.1 Quickfix ...........................................................16
3.4.2 Feststellbremse für Säule...............................16
3.4.3 Drag................................................................17
3.5 Trimmgewichte ...........................................................18
4 Fehlersuche........................................................................19
5 Technische Daten...............................................................19
5.1 Abmessungen............................................................20
6 Garantie..............................................................................20

- 1 -
Vario Pedestal 2-75
Studio Pedestal 2-75
Manual
1 Safety instructions
➪Pneumatic column is under pressure (up to 12 bar)
➪If one of the column lids has been damaged there is a
possibility of getting injured.Therefore only use the column
again after its repair by a service technician.
➪Don’t use the column before it isn’t correctly locked into the
dolly.
➪Never release the transport lock without load since it will
move up strongly.This may even cause injuries or damages.
➪Never push down column with applied “LOCK” or “DRAG”.
2 Characteristics
The Vario Ped 2-75 and the Studio Ped 2-75 are “true” two
stage pedestals for OB and studio applications, respectively.
They have an extended “on-air” stroke of 77cm / 30 inches.
Fig.1
Steering wheel
Dolly
Cardan
Column
Quickfix
Trim weight
Cover lid

Manual
Vario Pedestal 2-75
Studio Pedestal 2-75
- 2 -
3 Operation
Please follow the following order by setting up the Pedestals:
➪Lock column into the dolly.
➪Mount all load completely.
➪Release transport lock.
➪Pressurize column until it moves upward by itself.
➪Proceed with fine adjustment on the pedestal’s valve.
3.1 Pedestal Set Up
3.1.1 Dolly
Fig.2
840 mm
956 mm
690 mm (Narrow track)
921 mm (Standard track)
Transport position
Red Slider
Lever of
lock collar
Switching from
crab to steer.
Wheel brake (3-times)

- 3 -
Vario Pedestal 2-75
Studio Pedestal 2-75
Manual
Press down red slider at the side of the dolly and
swing out swivel arm at the same time, release sli-
der after disengaging. Make sure that swivel arm
locks again automatically in the desired position and
slider moves up.
1. locking position = standard track
2. locking position = narrow track (690mm)
Changing track is not possible when using the
Studio dolly.Lock at least one pair of wheels with the
wheel brake.
Check, whether the lock collar on the guide tube of
the dolly is opened sufficiently to receive the column.
3.1.2 Column
The contracted column with the transport lock enga-
ged can be carried on the exterior steering rod.
Place the column utmost vertical and in the right
position into the guide tube (watch position of the
side cardan).When the locating pin engages and the
column is in its lowest position the lock collar must
be tightened.Do not overtighten the lock collar!
Fig.3
Cardan
Centering pin

Manual
Vario Pedestal 2-75
Studio Pedestal 2-75
- 4 -
By turning the steering wheel by a maximum of 180°
the steering column automatically engages into the
steering mechanism of the dolly.
3.1.3 Steering wheel
The steering wheel is attached to the upper gear
box with three screws.To lock it use the enclosed
hexagonal key, which is located at the side of the
dolly (4 mm).
Movable red clips, which serve as indicators for the
running direction, are located on the steering wheel.
3.2. Camera setup and column pressurizing procedure
Turn the steering wheel so that the recess for Quickfix ope-
ration is accessible (the two red arrows meet).
The hexagonal key (6 mm) located next to the dolly’s trans-
port boxes for trim weights opens the Quickfix camera head
lock.When opened, the red indicator pins move out. Fit the
pan and tilt head, close the Quickfix (red indicator pins
move in).
Caution: The Quickfix lock will accept all Sachtler flat
base heads directly or via adapter. Check for
compatibility before attempting to fit another
manufacturer’s head.
Only after the complete camera equipment is mounted on
the column (max. 75kg / 165lbs) the transport
lock should be opened by depressing the
column and disengaging out the locking lever.
Caution: Should the transport lock be released without
a load, the column will rise by itself.

- 5 -
Vario Pedestal 2-75
Studio Pedestal 2-75
Manual
Quickfix
connection valve
Arrow mark
Clampscrew of Quickfix
Signal pin
Fig.4
The column should be filled with air.This is done with the
enclosed pump or a compressor (max. 12 bar in depressed
column position). A safety valve is installed in the system to
prevent overpressurizing the column.
In general the column is filled with a minimum pressure of
2 bar (29 psi) in order to secure a permanent tension on
the installed cables.This equals to a neccessary payload of
10 kg / 22 lbs.
Connect pump/compressor; the connecting valve is located
at the side of the Quickfix.
In order to compensate for any change in temperature
during a broadcast, three trim weights should be placed on
the column.
Now the column can be pressurized with air until it moves
up by itself.
Disconnect the hose from the column and press the center
pin of the valve to perform a fine adjustment for a precise
weight compensation.

Manual
Vario Pedestal 2-75
Studio Pedestal 2-75
- 6 -
3.3 Description of dolly functions
3.3.1 Wheel brake
Each pair of wheels can be locked individually by
pressing the red brake knobs (only the red area of
the knob is visible when brake is on).
Release the brake by pressing the knob again. If the
brake is off, the green indicator ring below the red
area is visible.
3.3.2 Switching from crab to steer
Press down red knob on dolly center for 3 wheel
drive (crab). Press again for 1 wheel drive (steer);
green ring is visible.Turn the wheel 180° to engage
the new steering mode.
3.3.3 Wheels and cable guards
To position the cable guards the clamping knobs on
the front and back sides are loosened and the guard
is moved to the desired height.Tighten the knobs
again.To change the wheels (e.g. mounting of OB
wheels) the two hexagonal bolts on the side (bottom
side of swivel arm) have to be opened with the enc-
losed hexagonal key (4 mm) and the wheel assemb-
ly can be removed.
To fit another wheel assembly, slide the wheel set in
and turn until the centring pin engages. Screw in the
hexagonal bolt tight.

- 7 -
Vario Pedestal 2-75
Studio Pedestal 2-75
Manual
Fig.5
Clamp screw
Wheel brake
Cable guard
Switching from
crab to steer.
Hexagonbolt for wheel change
3.4 Description of the column functions
3.4.1 Quickfix
For receipt of the different camera heads the Quick-
fix is already part of the column.The lateral clam-
ping screw moves the clamps by using the enclosed
hexagonal key (6 mm). Red indicator pins on the
outside of the Quickfix show the “open” position.
3.4.2 Column brake
The column brake (“LOCK” lever on the column’s
side) serves as an operational lock and can be
clamped in any desired position (red = closed, green
= opened). Please note that the lever should always
be moved until the end stop!
This mechanism can compensate up to 10kg/22lbs.

Manual
Vario Pedestal 2-75
Studio Pedestal 2-75
- 8 -
Fig.6
Caution: Do not use this lock as a transport
catch! Danger of cables being jammed
in case column is pulled/pushed while
brake is closed.
3.4.3 Drag
By turning the “DRAG” adjustment knob clockwise
the drag increases and an unintended lift of the
column can be prevented.This usually occurs by til-
ting either fluid heads in a high damping position too
quickly or CAM heads with an overdimensioned
CAM curve.
3.5 Trim weights
The Vario Ped as well as the Studio Ped come with trim
weights (6 x 0.8 kg/ 1.8 lbs).They compensate for change of
temperature without having to vent or fill in air into the
column during a broadcast.The trim weights can compensa-
te for a 8°C/ 14°F temperature change.
To avoid direct contact with lead metal the trim weights are
plastic coated.

- 9 -
Vario Pedestal 2-75
Studio Pedestal 2-75
Manual
4 Troubleshooting
Please use the following troubleshooting tips in case of malfunc-
tion. Remedy
Open all wheel brakes.
Check, whether column is anchored deep
enough into the dolly, open clamp and
re-insert column again (see set-up
instructions).
Check, whether overload protection is
disengaged. If so, hold disaligned wheel
and turn steering wheel until it engages
again.
Check, whether lock collar is opened.
Check, whether pressure in the column is
too high. If so, vent pressure.
Check, whether column brake and drag
are opened fully
Problem
Difficulties to steer the standing dolly.
Dolly cannot be steered, steering wheel
spins freely.
One or more wheels do not run in one
direction, dolly cannot be pushed.
Column does not enter into the dolly.
Transport lock of column does not open
(column cannot be compressed far
enough)
Column does not move or moves with
difficulty.
5 Technical Specifications 55 kg (121 lbs)
82 kg (180 lbs)
75 kg (165 lbs)
66 (26 in.) to 143 cm (57 in.)
77 cm (30 in.)
69 (27 in.) to 92 cm (36 in.)
89 cm (35 in.)
FB Quickfix
Weight: Vario Pedestal 2-75:
Studio Pedestal 2-75:
Carrying weight:
Height min./max.:
On air lift:
Clearance:Vario Pedestal 2-75:
Studio Pedestal 2-75:
Head fitting:
On top of the steering wheel are situated compartments
which firmly hold the trim weights in place.
The transport boxes for the trim weights are mounted on
the dolly. A locking lever prevents the weights from falling
out during transport.

Manual
Vario Pedestal 2-75
Studio Pedestal 2-75
- 10 -

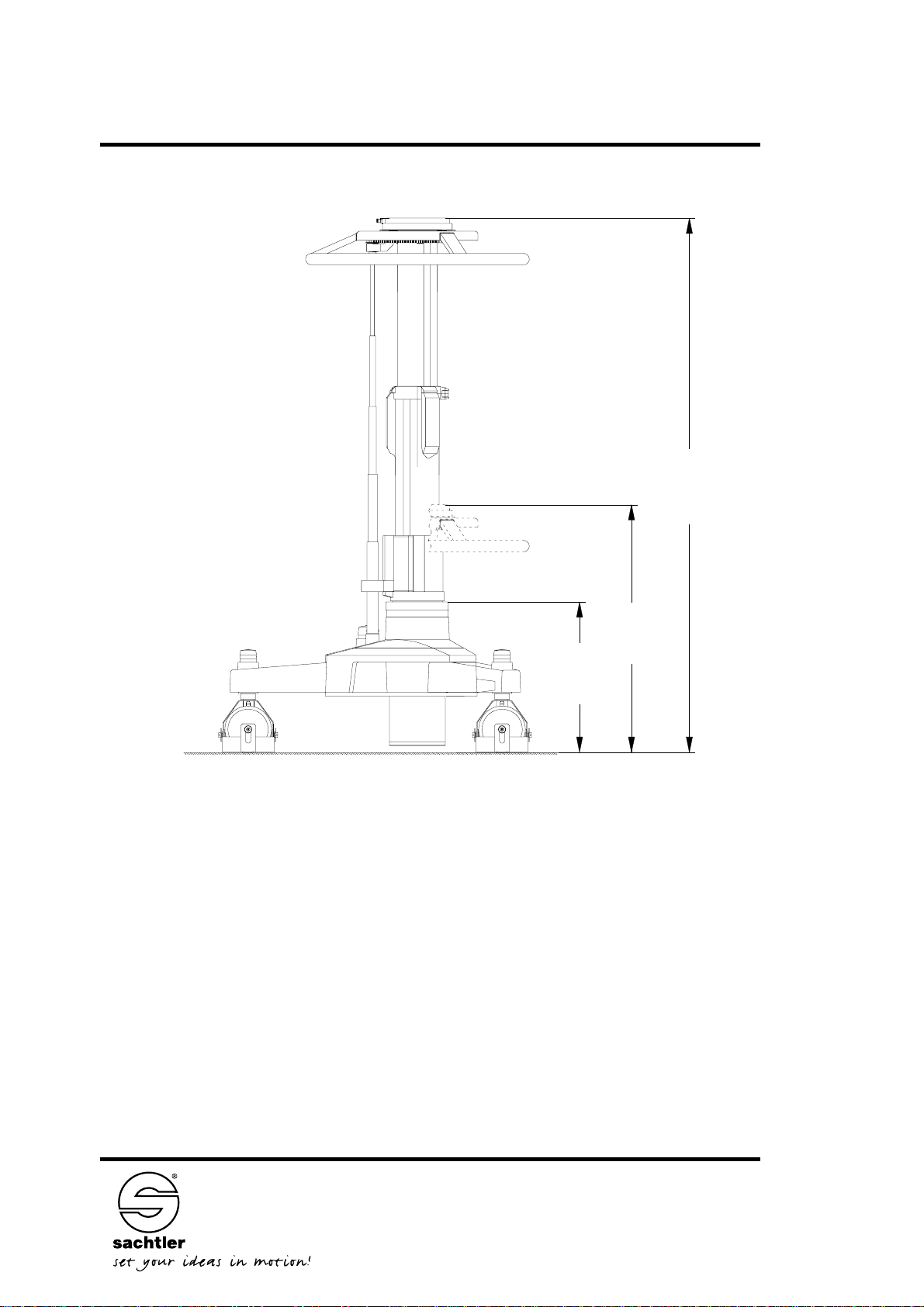

5.1 Dimensions
6 Warranty
Warranty expires if:
➪the device was operated improperly or not in accordance
with the specified technical data or
➪the device was opened by unauthorized personnel.
We reserve the right to make changes based on technical
advances.
Maintenance of the pedestal should be performed by Sachtler
service personnel every other year. The right is reserved to alter
specifications for reason of technical progress.
1435 max.
655 min.
404,5

- 11 -
Vario Pedestal 2-75
Studio Pedestal 2-75
Bedienungsanleitung
1 Sicherheitshinweise
➪Pneumatiksäule steht unter Druck (bis 12 bar).
➪Bei Beschädigung einer Abdeck-Klappe (siehe Abb. 1) darf
die Säule wegen Verletzungsgefahr erst nach einer
Reparatur durch einen Servicetechniker wieder in Betrieb
genommen werden.
➪Säule nur entriegeln, wenn sie ordnungsgemäß im Dolly
geklemmt ist.
➪Lösen Sie die Transportsicherung nicht ohne Last, da die
Säule kraftvoll auseinanderfährt und dadurch Verletzungen
oder Beschädigungen verursachen kann.
➪Säule nicht mit geklemmten “LOCK” oder “DRAG” zusam-
menschieben.
2 Eigenschaften
Das Vario Ped 2-75 und das Studio Ped 2-75 sind 2-stufige AÜ
bzw. Studio-Pedestale für einen erweiterten „On AIR“
Hubbereich von 77cm.
Abb.1
Handrad
Dolly
Kardan
Säule
Quickfix
Trimmgewicht
Abdeckkappe

Bedienungsanleitung
Vario Pedestal 2-75
Studio Pedestal 2-75
- 12 -
Die kompakte, modulare Bauweise, ein Höchstmaß an
erreichbarer Stabilität bei geringstem Eigengewicht und die
präzise feinwerktechnische Lösung gewährleistet optimale
Arbeitsvor-aussetzungen für die Studioanwendung und
Außenübertragung.
3 Betrieb
Beachten Sie beim Aufbau des Pedestals folgende Reihenfolge:
➪Säule im Dolly klemmen
➪Nutzlast komplett aufbringen
➪Transportsicherung lösen
➪Aufpumpen der Säule, bis diese von selbst ausfährt
➪Feinabstimmung am Ventil vornehmen.
3.1 Aufbau des Pedestals
3.1.1 Dolly
Abb.2
840 mm
956 mm
690 mm (Schmalspur)
921 mm (Normalspur)
Transportstellung
Roter Schieber
Klemmhebel für
Säulenklemmung
Umschaltung von
1 auf 3 Radbetrieb
Radbremsen ( 3-fach )

- 13 -
Vario Pedestal 2-75
Studio Pedestal 2-75
Bedienungsanleitung
Seitlichen roten Schieber nach unten drücken und gleich-
zeitig Auslegerarm nach außen schwenken. Schieber nach
dem Ausrasten loslassen.Vergewissern Sie sich, daß
Auslegerarm selbständig einrastet und Schieber nach oben
fährt.
Flachbodenköpfe direkt oder mittels Adapter aufneh-
men. Hydroköpfe anderer Hersteller müssen auf
Tauglichkeit für dieses Verschlußsystem geprüft
werden.1. Raststufe = Normalspur
2. Raststufe = Schmalspur (min. Spurweite 690 mm)
Die Spurverstellung ist bei Verwendung eines Studio-
Dollys nicht möglich.
Kardan
Zentrierstift Abb.3
Mindestens ein Radpaar mit der Radbremse
blockieren.
Überprüfen, ob die Klemmung am Führungsrohr
des Dollys zur Aufnahme der Säule genügend geöff-
net ist.
3.1.2 Säule
Die zusammengeschobene Säule mit geschlosse-
ner Transportsicherung kann am äußeren
Kardanrohr (nahe des Gußträgers) getragen wer-
den.
Säule möglichst senkrecht und in richtiger Position

Bedienungsanleitung
Vario Pedestal 2-75
Studio Pedestal 2-75
- 14 -
(Lage des seitlichen Kardan beachten) in das
Führungsrohr einsetzen.Sobald der Zentrierstift ein-
rastet und die Säule in tiefste Position gebracht
wurde, mit dem Klemmhebel die Säule fixieren.
Durch Ziehen und gleichzeitiges Drehen des
Klemmhebels kann dieser in die gewünschte
Parkposition gebracht werden.
Die Klemmung nicht mit Gewalt anziehen!
Beim Drehen am Handrad um max. 180° verbindet
sich der Kardan automatisch mit dem Steuerantrieb
des Dollys.
3.1.3 Handrad
Das Handrad wird über 3 unverlierbare Schrauben
mit dem mitgelieferten Stiftschlüssel (Inbus Gr. 4)
angebracht und fest angezogen (Stiftschlüssel sitzt
seitlich am Dolly).
Am Handrad befinden sich abnehmbare, rote Clips
mit denen die Laufrichtung markiert werden kann.
3.2 Montage der Kameraausrüstung und Befüllen der
Säule
Handrad drehen bis Aussparung die Klemmschraube am
Quickfix zugänglich macht (rote Positionspfeile treffen
aufeinander)
Spannbacken des Quickfix mittels der Klemmschraube mit
Stiftschlüssel (Inbus Gr. 6) öffnen (rote Signalstifte fahren
aus), Schwenk/Neigekopf einsetzen, Quickfix schließen
(rote Signalstifte fahren ein).
Achtung:
Der Quickfix Schnellverschluß kann alle Sachtler

Bedienungsanleitung
Vario Pedestal 2-75
Studio Pedestal 2-75
- 15 -
Abb.4
Quickfix
Pfeilmarkierung
Anschlußventil
Signalstift
Klemmschrau
b des Quickfix
Erst nachdem die komplette Kameraausrüstung inklu-
sive Kopf auf der Säule montiert worden ist (max. 75
kg), die Transportsicherung durch Nach-unten-
Drücken der Säule und nach außen Schwenken des
Verriegelungshebels öffnen.
Achtung: Wird die Transportsicherung geöffnet, ohne
daß ein Gegengewicht auf die Säule wirkt, so
fährt diese von alleine hoch.
Anschließend die Säule mit Luft befüllen. Dazu verwendet
man die mitgelieferte Pumpe oder einen Kompressor (max.
12 bar bei eingefahrener Säule). Ein Sicherheitsventil ist
geräteseitig vorhanden und verhindert ein Überfüllen der
Säule.Grundsätzlich ist die Säule mit einem Minimal-Druck
von
2 bar (29psi) befüllt, um die eingebauten Drahtseile stets
gespannt zu halten. Dies entspricht einer benötigten
Minimallast von ca. 10 kg.
Pumpe/Kompressor anschließen; das Anschlußventil befin-
det sich seitlich am Quickfix.

- 16 -
Vario Pedestal 2-75
Studio Pedestal 2-75
Bedienungsanleitung
Um mögliche Temperaturschwankungen während einer
Sendung auszugleichen, sollten 3 Trimmgewichte mit auf-
gelegt werden.Die Säule mit Luft befüllen, bis sie von allei-
ne hochfährt.
Luftanschluß von der Säule trennen und die Feinabstim-
mung für einen exakten Ausgleich durch Ablassen von Luft
durch Druck auf den Mittelstift des Ventils
durchführen.Lösen der Bremse durch erneutes Drücken.
Bei gelöster Bremse ist ein grüner Signalring sichtbar.
Zum Einstellen des Kabelschutzes werden die
Klemmschrauben an der Vorder- und Rückseite gelöst und
der Rahmen auf die gewünschte Höhe gebracht, ansch-
ließend die Klemmschrauben wieder anziehen.
Zum Radwechsel (z.B. beim Umbau auf AÜ-Räder) beide
seitlichen Innensechskantschrauben (Unterseite
Auslegerarm) mit mitgeliefertem Stiftschlüssel Gr. 4 öffnen
und Radsatz nach unten wegziehen. Zur Montage
gewünschten Radsatz einsetzen und drehen bis Zentrierstift
einrastet. Anschließend Innensechskantschrauben wieder
festziehen.
3.3 Funktionsbeschreibung des Dollys
3.3.1 Radbremse
Durch Drücken der roten Bremsknöpfe kann jedes
Radpaar einzeln gebremst werden.
3.3.2 Umschaltung
von 1- auf 3-RadbetriebDurch Drücken des roten
.Umschaltknopfes kann zwischen 1- und 3-Radbetrieb
geschaltet werden.
grüner Signalring sichtbar = 1-Radbetrieb
