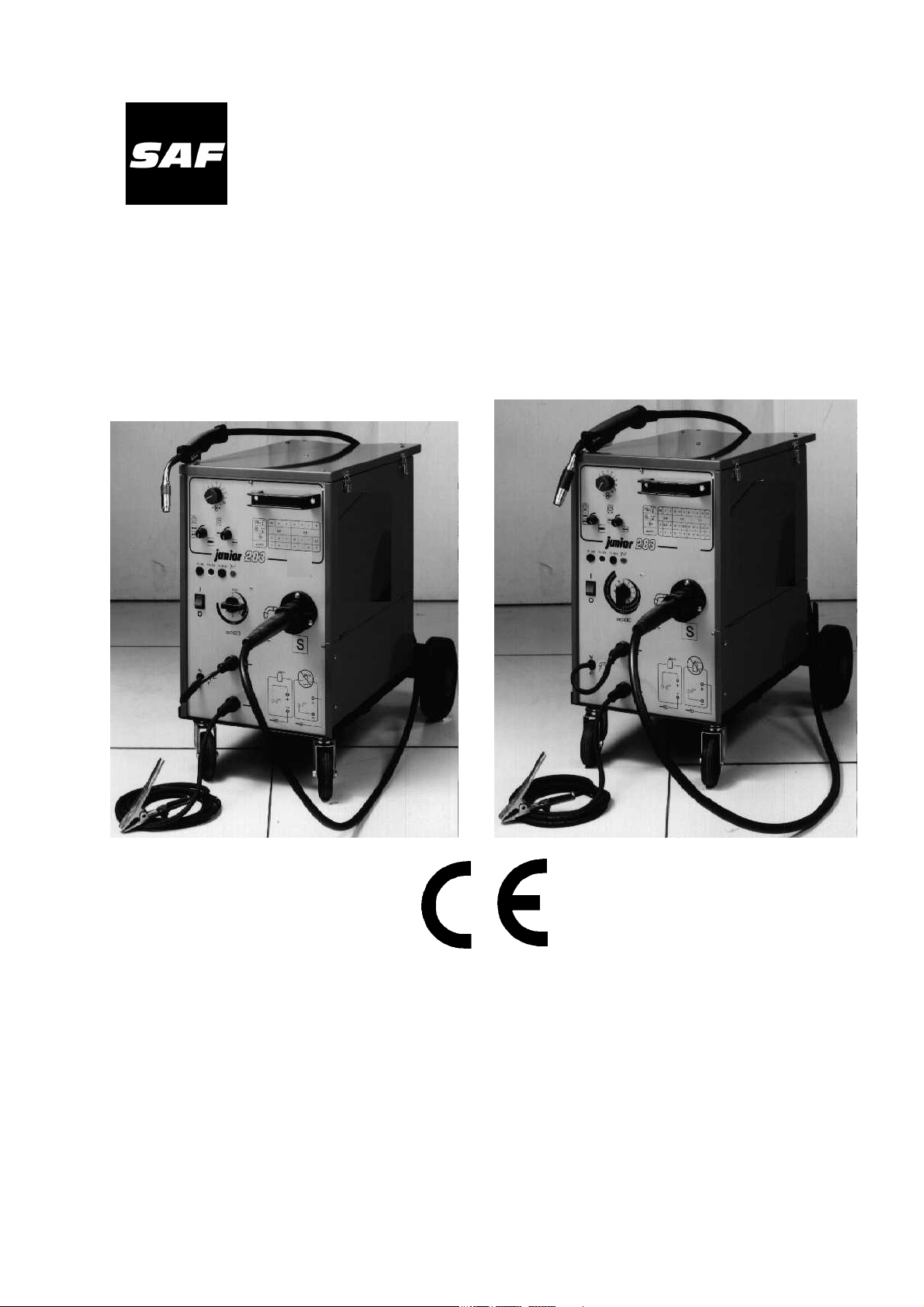

SAF JUNIOR 203 Mounting instructions

JUNIOR 203 283
INSTRUCTION DE SECURITE D'EMPLOI ET D'ENTRETIEN
SAFETY INSTRUCTION FOR USE AND MAINTENANCE
EDITION : F/GB Notice d’emploi REF 8695-0482
REVISION : F Instructions for use DS 371-45
DATE : 07-2003

Le soudage à l'arc et le coupage plasma peuvent être
dangereux pour l'opérateur et les personnes se trouvant à
proximité de l'air de travail. Lire le manuel d'utilisation.
Arc welding and plasma cutting may be dangerous for the
operator and persons close to the work area. Read the
operating manual.
Das Lichtbogenschweißen und das Plasmaschneiden können
für den Benutzer und für Personen, die sich in der Nähe des
Arbeitsbereichs aufhalten, gefährlich sein. Das
Benutzerhandbuch durchlesen.
La saldatura con arco e il taglio plasma possono essere
pericolosi per l’operatore e le persone che si trovano in
prossimità della zona di lavoro. Leggere le istruzioni per l’uso.
La soldadura por arco y el corte plasma pueden ser peligrosos
para el operador y las personas que se encuentran cerca del
área de trabajo. Leer el manual de utilización.
A soldadura a arco e o corte a plasma podem ser perigosos
para o operador e para as pessoas que se encontrem próximo
da zona de trabalho. Ler o manual de utilização.
Booglassen en plasmasnijden kunnen gevaarlijk zijn voor de
operator en de mensen in de omgeving van de werkzone.
Lees de gebruiksaanwijzing.
Bågsvetsning och plasmaskärning kan innebära faror för
operatören och de personer som befinner sig i närheten av
arbetsområdet. Läs användarmanualen.
Buesvejsning og plasma skæring kan være farligt for
operatøren og personer, som befinder sig i nærheden af
arbejdsområdet. Læs brugsanvisningen.

JUNIOR 203 / 283 1
SOMMAIRE
CONTENTS
CONSIGNES DE SECURITE ................................................................................................................. 4
SAFETY INSTRUCTIONS ............................................................................................................... 4
1. SECURITE ELECTRIQUE (DECRET 88-1056 DU 14-11-88) ......................................................... 5
(BRANCHEMENT, ENTRETIEN, DEPANNAGE) ............................................................................... 5
ELECTRIC SAFETY (DECREE 88-1056 DATED NOVEMBER 14TH 1988) ........................................... 5
(CONNECTION, MAINTENANCE, TROUBLESHOOTING) ................................................................. 5
2. SECURITE CONTRE LES FUMEES, LES VAPEURS, LES GAZ NOCIFS ET TOXIQUES...................... 6
PROTECTION FROM SMOKE, VAPORS, HARMFUL AND TOXIC GASES .......................................... 6
3. SECURITE CONTRE LES RAYONNEMENTS LUMINEUX .............................................................. 7
PROTECTION FROM LUMINOUS RADIATION ............................................................................... 7
4. SECURITE CONTRE LE BRUIT ................................................................................................. 8
PROTECTION FROM NOISE ........................................................................................................ 8
5. SECURITE CONTRE LE FEU .................................................................................................... 8
PROTECTION FROM FIRE........................................................................................................... 8
6. SECURITE D’EMPLOI DES GAZ ............................................................................................... 8
SAFETY IN THE USE OF GASES ................................................................................................. 8
7. SECURITE DU PERSONNEL....................................................................................................11
SAFETY OF PERSONS ..............................................................................................................11
A - INFORMATIONS GENERALES........................................................................................................12
GENERAL INFORMATIONS ...........................................................................................................12
1 - PRESENTATION ..................................................................................................................12
PRESENTATION .......................................................................................................................12
2 - DESCRIPTION DE LA FACE AVANT.......................................................................................13
DESCRIPTION OF FRONT PANEL ...............................................................................................13
3 - CARACTERISTIQUES TECHNIQUES.......................................................................................14
TECHNICAL CHARACTERISTICS................................................................................................14
B - MISE EN SERVICE........................................................................................................................16
STARTING UP .............................................................................................................................16
1 - RACCORDEMENT PRIMAIRE.................................................................................................16
PRIMARY CONNECTION ...........................................................................................................16
2 - RACCORDEMENT GAZ ........................................................................................................16
GAS CONNECTION ..................................................................................................................16
3 - MISE EN PLACE DU FIL........................................................................................................17
POSITIONING THE WIRE ...........................................................................................................17

2 JUNIOR 203 / 283
C - INSTRUCTIONS D’EMPLOI ........................................................................................................... 18
INSTRUCTIONS FOR USE............................................................................................................. 18
1 - MISE SOUS TENSION.......................................................................................................... 18
POWER ON ............................................................................................................................. 18
2 - DOMAINE D'EMPLOI ........................................................................................................... 18
APPLICATIONS ....................................................................................................................... 18
3 - SOUDAGE NERTALIC POINT ................................................................................................ 18
NERTALIC SPOT WELDING ....................................................................................................... 18
4 - SOUDAGE SEQUENTIEL ...................................................................................................... 18
SEQUENTIAL WELDING............................................................................................................ 18
D - MAINTENANCE........................................................................................................................... 20
MAINTENANCE........................................................................................................................... 20
1 - ENTRETIEN ........................................................................................................................ 20
SERVICING ............................................................................................................................. 20
2 - LISTE DES PIECES DETACHEES............................................................................................ 22
LIST OF SPARE PARTS ............................................................................................................ 22
SCHEMA ELECTRIQUE JUNIOR 203 .......................................................................................... 24
ELECTRICAL DIAGRAM JUNIOR 203 ......................................................................................... 24
SCHEMA ELECTRIQUE JUNIOR 283 .......................................................................................... 25
ELECTRICAL DIAGRAM JUNIOR 283 ......................................................................................... 25

JUNIOR 203 / 283 3

4 JUNIOR 203 / 283
CONSIGNES DE SECURITE
SAFETY INSTRUCTIONS
La SAF vous remercie de la confiance que vous lui avez accordée
en acquérant cet appareil qui vous donnera entière satisfaction si
vous respectez ses conditions d'emploi et d'entretien.
SAF thanks you for the trust that you place in our company by
purchasing this equipment which will provide you with complete
satisfaction if you comply with its conditions for use and maintenance
Cet appareil ou cette installation a été construit dans le strict respect
des Directives Européennes Basses-tensions (73/23/CEE) et
CEM (89/336/CEE), ceci par l'application des normes respectives EN
60974-1 (règles de sécurité pour le matériel électrique, Partie 1
: source de courant de soudage) et EN 50199 (Compatibilité
Electromagnétique CEM). (Norme produite pour le soudage à
l'arc).
This equipment was built in the strictest compliance with Low-
Voltage European Directives (73/23/CEE) and CEM (89/336/CEE),
through application of the respective standards EN 60974-1 (Safety
Rules for Electric Equipment, Part 1: Welding Current Source)
and EN 50199 (Electromagnetic Compatibility CEM). (Standards
produced for arc welding).
La pollution électromagnétique des équipements électriques est pour
une grande part due au rayonnement du câblage de l'installation. En
cas de problème de proximité entre appareils électriques, veuillez
dans ce cas vous rapprocher de la SAF qui examinera les cas
particuliers.
Electromagnetic pollution of electric equipment is largely due to
radiation from the installation wiring. In case of problems involving
the proximity between electric equipment, contact SAF which will
examine special cases.
!
ATTENTION : la SAF est dégagée de toute
responsabilité en cas de modification, d'adjonction de
composants ou de sous ensembles, ou d'une quelconque
transformation de l'appareil ou de l'installation, effectué
par le client ou par un tiers, sans un accord préalable
spécifique écrit par la SAF elle-même.
!
CAUTION: SAF declines all responsibility in case of
modification, addition of components or
subassemblies, or any transformation of the
equipment carried out by the customer or a third-
party, without prior specific written agreement from
SAF.
Les matériels objet de la présente instruction peuvent, associés à
d'autres éléments, constituer une "machine" qui tombe alors dans le
champ d'application de la directive européenne 91/368/CEE
définissant les exigences essentielles de santé et de sécurité :
(reprise dans le code du travail français Art. L233-5 Décrets du
29.12.1992). La SAF ne peut être tenue responsable pour toute
association d'éléments qui ne serait pas de son fait.
The equipment, subject of these instructions, when combined with
other items, may constitute a "machine", which then comes under
the scope of application of European Directive 91/368/CEE defining
the essential requirements for health and safety: (included in the
French Labor Regulations, Art. L233-5 Decrees dated December
29th 1992). SAF may not be held liable for any combination of items
which it has not recommended.
Pour votre sécurité, nous vous indiquons ci-après une liste non
limitative de recommandations ou obligations dont une partie
importante figure dans le code du travail.
For your safety, we are providing below, a non-exhaustive list of
recommendations or obligations, a substantial part of which is
included in the Labor Regulations.
La SAF vous remercie de bien vouloir lui transmettre toute anomalie
que vous constateriez dans la rédaction de cette instruction.
SAF would ask you to advise it of any anomaly that you may note in
the preparation of this notice.
Vous devez impérativement lire les pages de sécurité ci-
après avant la mise en service de votre installation :
It is absolutely essential that you read the following safety-
pages before starting up your welding-set :
1. sécurité électrique (cf. page 5)
2. sécurité contre les fumées, les vapeurs, les gaz nocifs et
toxiques (cf. page 6)
3. sécurité contre les rayonnements lumineux (cf. page 7)
4. sécurité contre le bruit (cf. page 8)
5. sécurité contre le feu (cf. page 8)
6. sécurité d'emploi des gaz (cf. page 8)
7. sécurité du personnel (cf. page 11)
1. electric safety (cf. page 5)
2. protection from smoke, vapors, harmful and toxic gases
(see page 6)
3. protection from luminous radiation (see page 7)
4. protection from noise (see page 8)
5. protection from fire (see page 8)
6. safety in the use of gases (see page 8)
7. safety of persons (see page 11)

CONSIGNES DE SECURITE
SAFETY INSTRUCTIONS
JUNIOR 203 / 283 5
!
ATTENTION : un générateur de soudage/coupage ne
doit être utilisé que pour la fonction à laquelle il a été
destiné. Il ne doit être en aucun cas utilisé,
notamment pour le rechargement des batteries,
décongélation des conduits d'eau, chauffage de
locaux par adjonction de résistances, etc...
!
CAUTION: a welding/cutting power-source must be
used only for the function for which it is intended. In
no case may it be used, especially to recharge
batteries, unfreeze water pipes, heat premises
through the addition of resistors, and so forth...
1. SECURITE ELECTRIQUE (DECRET 88-1056 DU 14-11-88)
(BRANCHEMENT, ENTRETIEN, DEPANNAGE)
ELECTRIC SAFETY (DECREE 88-1056 DATED NOVEMBER 14TH 1988)
(CONNECTION, MAINTENANCE, TROUBLESHOOTING)
Les interventions faites sur les installations électriques doivent être
confiées à des personnes qualifiées pour les effectuer.
Servicing operations carried out on electric installations must be
entrusted to persons qualified to perform them.
Par personnes qualifiées, on entend des spécialistes qui, grâce à
leur formation technique, sont en état de percevoir les dangers
provenant du soudage et de l'électricité.
By qualified persons is meant specialists who, as a result of their
technical training, are capable of recognizing dangers resulting from
welding and electricity.
a) Branchement sur le réseau des sources de
courant de soudage / coupage
a) Connecting the welding/cutting current
sources to the mains
a.1) Avant de raccorder votre appareil, vous devez vérifier que : a.1) Before connecting your equipment, you must check that:
 le compteur, le dispositif de protection contre les
surintensités et les court-circuits, les socles et fiches des
prises et l'installation électrique, sont compatibles avec sa
puissance maximale et sa tension d'alimentation (cf. les
plaques signalétiques) et conformes aux normes et
réglementations en vigueur ;
 the meter, the protection device against excess currents and
short-circuits, the connector sockets and plugs of the outlets
and electric installation are compatible with its maximum
power and its supply voltage (see the constructor's
nameplates), and comply with applicable standards and
regulations;
a.2) Le branchement, monophasé ou triphasé avec terre, se fait via
la protection d'un dispositif à courant différentiel-résiduel de
moyenne ou haute sensibilité (disjoncteur différentiel ;
sensibilité comprise entre 1 A et 30 mA ) :
a.2) Connection, single-phase or three-phase with ground, is
carried out via the protection of a differential-residual current
device with medium or high sensitivity (differential circuit-
breaker; sensitivity between 1 A and 30 mA ):
 si le câble est branché à poste fixe, la terre, si elle est
prévue, ne doit jamais être coupée par le dispositif de
protection contre les chocs électriques ;
 if the wire is connected to a fixed station, the ground, if there
is one, must never be cut off from electric shocks by the
protection device;
 son interrupteur, s'il existe, est sur la position "ARRET" ;  its switch, if there is one, is on the "OFF" position;
 le câble d'alimentation si il n'est pas fourni doit être du type
"HAR USE" ;
 the power-supply cable , if it is not supplied, must be of the
"HAR USE" type;
 votre circuit d'alimentation électrique doit être équipé d'un
dispositif d'arrêt d'urgence, aisément reconnaissable et
disposé de manière à être facilement et rapidement
accessible.
 your electric power-supply circuit must be equipped with an
emergency shutdown device, which is easy to recognize and
positioned so as to be easily and quickly accessible.
b) Poste de travail b) Work-station
La mise en œuvre du soudage et coupage à l'arc implique le strict
respect des conditions de sécurité vis-à-vis des courants électriques.
Implementation of arc welding and cutting implies strict compliance
with safety conditions with respect to electric currents.
Assurez vous qu'aucune pièce métallique accessible aux opérateurs
et à leurs aides ne peut entrer en contact direct ou indirect avec un
conducteur de phase ou le neutre du réseau d'alimentation.
Make sure that no metallic part accessible to operators and their
assistants can come into direct or indirect contact with a live wire or
the neutral of the power-supply network.
N'utilisez que des portes électrodes et torches parfaitement isolés. Use only electrode holders and torches which are perfectly insulated.
L'opérateur doit être isolé du sol et de la pièce à souder (gants,
chaussures de sécurité, vêtements secs, tablier de cuir, etc...).
The operator must be insulated from the ground-surface and the
workpiece (gloves, safety shoes, dry clothes, leather apron, and so
forth...).

CONSIGNES DE SECURITE
SAFETY INSTRUCTIONS
6 JUNIOR 203 / 283
Branchez le câble de masse sur la pièce le plus près possible de la
zone de soudage et de façon sûre (ceci afin d'assurer une bonne
circulation du courant).
Connect the ground conductor to the part as close as possible to the
welding area and in a secure manner (this is in order to ensure good
current flow).
Ne pas toucher simultanément le fil électrode (ou la buse) et la
pièce.
Do not touch the electrode wire and the part (or the nozzle)
simultaneously.
Lorsque les travaux de soudage doivent être effectués hors des
conditions habituelles et normales de travail avec risque accru de
choc électrique (ex : enceinte dans laquelle l'opérateur manque
d'aisance) des précautions supplémentaires doivent être prises et
notamment :
When welding work has to be carried out outside the usual and
normal working conditions with increased risk of electric shock (for
example: enclosure in which the operator finds it difficult to
maneuver) additional safety precautions must be taken, particularly:
 l'utilisation d'une source de courant de soudage/coupage
marquée
 the use of a welding/cutting current source marked
 le renforcement de la protection individuelle.  reinforcing of individual protection.
c) Entretien / Dépannage c) Maintenance / Troubleshooting
Avant toute vérification interne et réparation, vous devez vous
assurer que l'appareil est séparé de l'installation électrique par
consignation (on entend par consignation, un ensemble d'opérations
destinées à séparer et à maintenir l'appareil hors tension).
Before any internal verifications and repair work, make sure that the
equipment is separated from the electric installation by electrical
isolation (by electrical isolation is meant a group of operations
designed to separate and keep the equipment de-energized).
Certains appareils sont munis d'un circuit d'amorçage HT.HF
(signalé par une plaque). Vous ne devez jamais intervenir sur ce
circuit (contacter la SAF pour toute intervention).
Some equipment has a HV.HF striking circuit (indicated by a plate).
You must never work or perform servicing operations on this
circuit (contact SAF for all servicing operations).
Vous devez vérifier au moins tous les 6 mois le bon état d'isolement
et les raccordements des appareils et accessoires électriques, tels
que prises, câbles souples, gaines, connecteurs, prolongateurs,
pinces de pièces, porte-électrodes ou torches...
At least every six months, you must check the proper condition of the
insulation and connections of the electric equipment and accessories
such as plugs, flexible wires, ducts, connectors, extension leads,
part-holders, electrode-holders, or torches...
Les travaux d'entretien et de réparation des enveloppes et gaines
isolantes doivent être effectuées minutieusement.
Maintenance and repair work on the jackets and insulating ducts
must be carried out extremely carefully.
Faites réparer par un spécialiste, ou mieux faites lui remplacer les
pièces défectueuses.
Have defective parts repaired by a specialist, or better still, have
them replaced.
Vérifier périodiquement le bon serrage et la propreté des
connections électriques.
Routinely check the proper tightening and cleanliness of the electric
connections.
Voir plus loin le chapitre MAINTENANCE consacré plus
particulièrement à l'entretien et au dépannage de votre matériel.
See the MAINTENANCE section below, dealing in particular with
maintenance and troubleshooting on your equipment.
2. SECURITE CONTRE LES FUMEES, LES VAPEURS, LES GAZ
NOCIFS ET TOXIQUES
PROTECTION FROM SMOKE, VAPORS, HARMFUL AND TOXIC
GASES
Les opérations de soudage et de coupage doivent être exécutées
sur des emplacements convenablement aérés.
Welding and cutting operations must be carried out in areas which
are suitably ventilated.
Les émissions sous forme de gaz, fumées insalubres, gênantes ou
dangereuses pour la santé des travailleurs, doivent être captées au
fur et à mesure de leur production, au plus près de leur source
d’émission et aussi efficacement que possible. (Art. R232-1-7
Décret 84-1093 du 7-12-84).
Emissions in the form of gas or fumes which are harmful, disturbing
or dangerous for the health of workers, must be collected
progressively as they are produced, and as close to their source of
emission and as efficiently as possible. (Art. R232-1-7 Decree 84-
1093 dated December 7th 1984).
Les capteurs de fumées doivent être reliés à un système d’aspiration
de telle manière que les éventuelles concentrations de polluants ne
dépassent pas les valeurs limites.
Smoke sensors must be linked to a suction system so that any
possible concentrations of pollutants do not exceed the limit values.
Nous vous recommandons de consulter le "Guide pratique de
ventilation n°7 - ED 668", opération de soudage à l’arc de l’Institut
National de Recherche et de Sécurité (INRS), dans lequel figurent
des méthodes de calculs et différents exemples pratiques
d’application.
We would recommend that you consult the "Practical Ventilation
Guidelines n°7 - ED 668", arc welding operation, National Institute
of Research and Safety (INRS), in which are given the calculation
methods and various practical application examples.

CONSIGNES DE SECURITE
SAFETY INSTRUCTIONS
JUNIOR 203 / 283 7
La SAF vous propose toute une gamme de systèmes d'aspiration
répondant à vos besoins.
SAF proposes an entire range of suction systems corresponding to
your needs.
 Cas particulier des solvants chlorés (utilisés pour nettoyer
ou dégraisser) :
 Special case of chlorinated solvents (used for cleaning or
grease-removal):
 les vapeurs de ces solvants, soumises au rayonnement
d’un arc même éloigné peuvent, dans certains cas, se
transformer en gaz toxiques. Vérifier que les pièces à
souder soient sèches.
 vapors from these solvents, subjected to radiation from
an arc, even a remote one, can, in certain cases, be
transformed into toxic gases. Check that the workpieces
are dry.
 lorsqu’ils ne sont pas dans une enceinte étanche, l'usage de ces
solvants est à proscrire dans un endroit où jaillissent des arcs
électriques.
 when they are not in an impermeable enclosure, the use of these
solvents is to be prohibited in an area where there is electric arc
jump.
3. SECURITE CONTRE LES RAYONNEMENTS LUMINEUX
PROTECTION FROM LUMINOUS RADIATION
Il est indispensable de vous protéger les yeux contre les coups d'arc
(éblouissement de l'arc en lumière visible et les rayonnements
infrarouge et ultraviolet).
It is absolutely essential that your protect your eyes from blinding
glare (glare of arc in visible light and infrared and ultraviolet
radiation).
Le masque de soudage, sans ou avec casque, doit toujours être
muni d'un filtre protecteur dont l'échelon dépend de l'intensité du
courant de l'arc de soudage (Norme EN 169).
The welding mask, without or with helmet, must always be equipped
with a protective filter whose gradation depends on the welding arc
current intensity (EN 169 Standard).
Le filtre coloré peut être protégé des chocs et projections par un
verre transparent situé sur la face avant du masque.
The colored filter may be protected from impacts and spatter by
means of a transparent glass located on the front of the mask.
En cas de remplacement du filtre, vous devez conserver les mêmes
références (Numéro de l'échelon d'opacité).
When you replace the filter, you must use the same references,
(Opacity gradation number).
Les personnes, dans le voisinage de l'opérateur et à fortiori ses
aides, doivent être protégées par l'interposition d'écrans adaptés, de
lunettes de protection anti-UV et si besoin par un masque muni du
filtre protecteur adapté.
Persons near the operator and necessarily his assistants, must be
protected by interposing adapted screens, anti-UV protective
goggles and if necessary, by a mask equipped with the adapted
protective filter.
 Tableau donnant le numéro d'échelon (1) et utilisation
recommandée pour le soudage à l'arc :
 Table giving the gradation number (1) and recommended
use for arc welding:
(1)- Selon les conditions d'utilisation, le numéro d'échelon
immédiatement supérieur ou le numéro d'échelon immédiatement
inférieur peuvent être utilisés.
(1)- Depending on use-conditions, the immediately-higher gradation
number or the immediately-lower gradation number may be used.
(2)- L'expression "métaux lourds" couvre les aciers, les aciers alliés,
le cuivre et ses alliages, etc...
(2)- The expression " heavy metals " covers steels, alloyed steels,
copper and its alloys, and so forth...

CONSIGNES DE SECURITE
SAFETY INSTRUCTIONS
8 JUNIOR 203 / 283
Note : les zones hachurées ci-dessus correspondent aux domaines
où les procédés de soudage ne sont pas habituellement utilisés dans
la pratique actuelle du soudage.
Note: the shaded areas above correspond to fields in which welding
processes are not generally used in current welding practice.
4. SECURITE CONTRE LE BRUIT
PROTECTION FROM NOISE
Le bruit émis par une machine de soudage ou de coupage dépend de
plusieurs paramètres et notamment : l'intensité de soudage/coupage, le
procédé (MIG - MIG PULSE - TIG etc...) et l'environnement (locaux plus
ou moins grand, réverbération des murs etc...).
Noise emitted by a welding or cutting machine depends on several
parameters, and particularly: the welding/cutting intensity, the process
(MIG - MIG PULSE - TIG and so forth...) and the environment (premises
which or more or less spacious, reverberation from the walls, and so
forth...)..
Le bruit à vide des générateurs de soudage/coupage de la SAF est
en général inférieur à 70 dB (A).
The no-load noise from SAF welding/cutting power-sources is
generally less than 70 dB (A).
L'émission sonore (niveau de pression acoustique) de ces générateurs
peut, en soudage ou en coupage, dépasser 85 dB (A) au poste de travail.
The noise emission (acoustic pressure level) of these power-sources
may, during welding or cutting, exceed 85 dB (A) at the work-station.
Il convient donc de vous assurer par des mesures appropriées sur le lieu
de travail et dans les conditions d'utilisation de travail, que la limite de 85
dB (A) n'est pas dépassée. En cas de dépassement l'opérateur doit être
équipé de protections adaptées, tels que notamment casques, bouchons
d'oreilles, niveau anti-bruit, et être informé par une signalisation
appropriée.
One should therefore take appropriate measures in the workplace and
under working conditions, so that the limit of 85 dB (A) is not exceeded.
Should this level be exceeded, the operator must be equipped with
adapted protective devices, such as, in particular, helmets, ear-plugs, anti-
noise level, and be informed of this by appropriate signaling means.
La SAF vous propose toute une gamme d'équipements de protection
répondant à vos besoins.
SAF proposes an entire range of protective equipment corresponding
to your requirements.
5. SECURITE CONTRE LE FEU
PROTECTION FROM FIRE
Eloignez les produits et les équipements inflammables de la zone de
projections provenant de l'arc, ou protégez-les.
Remove inflammable products and equipment from the area where
arc spatter may occur, or protect them.
Ne pas souder ou couper à proximité de conduit d'aération, de
conduite de gaz et autre installation pouvant propager le feu
rapidement.
Do not weld or cut near a ventilation pipe, gas pipe or other
installation which might cause the fire to spread quickly.
En règle général, l'opérateur doit avoir un extincteur à proximité de
lui. L'extincteur devra être compatible avec le type de feu susceptible
de se déclarer.
As a general rule, the operator should have a fire-extinguisher near
him. The fire-extinguisher must be compatible with the type of fire
which may break out.
Assurez-vous du bon positionnement de la connexion de masse. Un
mauvais contact de celle-ci est susceptible d'entraîner un arc qui lui
même pourrait entraîner un incendie.
Make sure of the proper positioning of the ground connection. If this
has a faulty contact, it may cause an arc which itself could cause a
fire.
6. SECURITE D’EMPLOI DES GAZ
SAFETY IN THE USE OF GASES
a) Consignes communes à l’ensemble des gaz a) Recommendations for all types of gas
a.1) Risques encourus a.1) Risks incurred
De mauvaises conditions d’utilisation des gaz exposent
l’utilisateur à deux dangers principaux, en particulier en cas
de travail en espace confiné :
Faulty use of gas exposes the user to two main dangers,
especially when working in confined spaces :
le danger d’asphyxie ou d’intoxication
 the danger of asphyxiation or intoxication
le danger d’incendie et d’explosion
 the danger of fire and of explosion
a.2.) Précautions à respecter a.2.) Precautionary measures to comply with
 Stockage sous forme comprimée en bouteilles  Storage in compressed form in cylinders

CONSIGNES DE SECURITE
SAFETY INSTRUCTIONS
JUNIOR 203 / 283 9
Conformez-vous aux consignes de sécurité données
par le fournisseur de gaz et en particulier :
Comply with the safety instructions given by the gas
supplier and especially:
 les zones de stockage ou d’emploi doivent
posséder une bonne ventilation, être
suffisamment éloignées de la zone de coupage
soudage et autres sources de chaleur, et être à
l’abri d’un incident technique ;
 the storage or use areas must be properly
ventilated and sufficiently distant from the
cutting/welding area and other sources of heat,
and not be susceptible to technical incidents;
 arrimez les bouteilles, évitez les chocs ;  fasten the cylinders securely, avoid impacts;
 pas de chaleur excessive (> 50° C).  no excessive heat (> 50° C).
 Canalisations et tuyauteries  Piping and tubing
 vérifiez périodiquement l’étanchéité des
canalisations fixes ainsi que des tuyauteries en
caoutchouc ;
 routinely check the impermeability of the fixed
piping as well as the rubber tubing;
 ne détectez jamais une fuite avec une flamme.
Utilisez un détecteur approprié ou, à défaut de
l’eau savonneuse et un pinceau ;
 never use a flame to detect a leak. Use an
appropriate detector or, in the absence of this,
use soapy water and a brush;
 utilisez des tuyaux de couleurs conventionnelles
en fonction des gaz ;
 use conventional colors for the pipes, according
to the different gases;
 distribuez les gaz aux pressions recommandées
sur les notices des matériels ;
 distribute the gas at the pressures recommended
on the equipment instructions;
 ne laissez pas traîner les tuyaux dans les ateliers
; ils risquent d’y être détériorés.
 do not leave hoses lying about in the workshops;
they may be damaged.
 Utilisation des appareils  Use of the equipment
 n’utilisez que des appareils conçus pour les gaz
utilisés ;
 use only equipment which is designed for the gas
used;
 vérifiez que la bouteille et le détendeur
correspondent bien au gaz nécessaire pour le
procédé ;
 check that the cylinder and the pressure-reducing
valve correspond to the gas necessary for the
process;
 ne graissez jamais les robinets, manoeuvrez-les
avec douceur ;
 never lubricate the cocks, handle them gently;
 détendeur :  pressure-reducing valve:
n’oubliez pas de purger les robinets de
bouteilles avant de raccorder le détendeur
 do not forget to bleed the cylinder cocks
before connecting the pressure-reducing valve
assurez-vous que la vis de détente est
desserrée avant le branchement sur la
bouteille
 make sure that the pressure-reducing screw
is loosened before connection to the cylinder
vérifier bien le serrage du raccord de
liaison avant d'ouvrir le robinet de bouteille
 check that the coupling is properly tightened
before opening the cylinder cock
n'ouvrez ce dernier que lentement et d'une
fraction de tour.
 open the latter very slowly, a fraction of a
turn.
 en cas de fuite ne desserrez jamais un raccord
sous pression, fermez d'abord le robinet de
bouteille.
 in case of leak, never loosen a fitting under
pressure; first close the cylinder cock.
 Travail en espace confiné (tels que notamment
galeries, canalisations, pipe-line, cales de navire, puits,
regards, caves, citernes, cuves, réservoirs, ballasts,
silos, réacteurs)
 Work in confined spaces (such as, in particular,
tunnels, piping, pipe-lines, ship holds, shafts, manholes,
cellars, cisterns, vats, tanks, ballasts, silos, reactors)
Des précautions particulières doivent être prises avant
d’entreprendre des opérations de soudage dans ces
enceintes où les dangers d’asphyxie-intoxication et
d’incendie-explosion sont très importants.
Special precautions must be taken before any welding
operations in these enclosures where the dangers of
asphyxiation-intoxication and fire-explosion are very
great.
Une procédure de permis de travail définissant toutes les
mesures de sécurité doit être systématiquement mise sur
pied.
A work-permit procedure defining all the safety measures
must be systematically implemented.
Veillez à ce qu'il y ait une ventilation adéquate en
accordant une attention particulière :
Make sure that there is adequate ventilation, paying
special attention to:
 à la sous-oxygénation  to under-oxygenation

CONSIGNES DE SECURITE
SAFETY INSTRUCTIONS
10 JUNIOR 203 / 283
 à la sur-oxygénation  to over-oxygenation
 aux excès de gaz combustible.  to excesses of combustible gases.
a.3) Intervention à la suite d’un accident a.3) Actions subsequent to an accident
En cas de fuite non-enflammée : In case of non-ignited leak:
 fermez l’arrivée du gaz  close the gas inlet
 n’utilisez ni flamme, ni appareil électrique dans la
zone où la fuite s’est répandue.
 do not use a flame, or electric equipment in the
area where the leak has spread.
En cas de fuite enflammée : In case of ignited leak:
 fermez l’arrivée de gaz si le robinet est
accessible
 close the gas inlet if the cock is accessible
 utilisez des extincteurs à poudre  use powder-type fire-extinguishers
 si la fuite ne peut être arrêtée, laissez brûler en
refroidissant les bouteilles et les installations
voisines.
 if the leak cannot be stopped, let it burn while
cooling down the cylinders and nearby
installations.
En cas d’asphyxie : In case of asphyxiation:
 ramener la victime au grand air  remove the victim into the open air
 commencer la respiration artificielle et appeler les
secours.
 start artificial respiration and summon help.
b) Consignes supplémentaires pour certains
gaz
b) Additional recommendations for certain
gases
b.1) Gaz et mélanges gazeux contenant moins de 20 % de
CO2
b.1) Gas and gaseous mixtures containing less than 20 %
CO2
Si ces gaz ou mélanges prennent la place de l’oxygène
dans l’air il y a risque d’asphyxie, une atmosphère
contenant moins de 17 % d’oxygène étant dangereuse (cf.
ci-dessus paragraphe “Travail en espace confiné”).
If these gases or mixtures take the place of the oxygen in
the air, there is risk of asphyxiation; an atmosphere
containing less than 17 % oxygen is dangerous (see
paragraph above, “Work in Confined Spaces”).
b.2) Hydrogène et mélanges gazeux combustibles à base
d'hydrogène
b.2) Hydrogen and combustibles gaseous mixtures with
hydrogen bases
C’est un gaz très léger. En cas de fuite il s’accumule sous le
plafond ou dans les cavités. Prévoir une ventilation aux
endroits à risque.
This is a very light gas. In case of leak, it accumulates under
the ceiling or in cavities. Provide ventilation at the places which
are at risk.
C’est un gaz inflammable. La flamme d’hydrogène est
presque invisible : risques de brûlures.
This is an inflammable gas. The hydrogen flame is almost
invisible: risks of burns.
Les mélanges air / hydrogène et oxygène / hydrogène sont
explosifs dans des plages de proportions étendues :
Air / hydrogen and oxygen / hydrogen mixtures are
explosive within extended percentage ranges:
 4 à 74,5 % d’hydrogène dans l’air  4 to 74.5 % hydrogen in the air
 4 à 94 % d’hydrogène dans l’oxygène.  4 to 94 % hydrogen in oxygen.
Stocker les bouteilles en plein air ou dans un local bien
ventilé. Eviter toute fuite en limitant au minimum le nombre
de raccords.
Store the cylinders in the open air or in well-ventilated
premises. Avoid leaks by limiting the number of fittings as
much as possible.
L’hydrogène fragilise certains métaux : les aciers fortement
alliés, le cuivre non désoxydulé, le titane.
Hydrogen makes certain metals brittle: highly-alloyed
steels, unkilled copper, titanium.
Utilisez des aciers aux caractéristiques modérées et ayant
une bonne résilience ou du cuivre désoxydulé.
Use steels with moderate characteristics and with good
resilience or killed copper.

CONSIGNES DE SECURITE
SAFETY INSTRUCTIONS
JUNIOR 203 / 283 11
7. SECURITE DU PERSONNEL
SAFETY OF PERSONS
 L'opérateur doit toujours porter une protection isolante
individuelle.
 The operator must always wear individual insulating protection.
 Cette protection doit être maintenue sèche pour éviter les
chocs électriques et propres (pas de présence d'huile) pour
éviter l'inflammation.
 This protection must be kept dry in order to avoid electric
shocks - and clean (no presence of oil) to avoid inflammation.
 Assurez-vous du bon état des équipements de protection et
renouvelez-les régulièrement afin d'être parfaitement protégé.
 Make sure the equipment is in good condition and renew it
regularly in order to ensure complete protection.
 Garder les équipements de protections lors du refroidissement
des soudures, car il peut y avoir projection de laitier ou de
composants de scories.
 Protect the equipment when welds are cooling, since there may
be projection of slag or cinder components.
 Consignes supplémentaires pour l'emploi du "Liquisaf" : le
"Liquisaf" est un produit à base de propylène glycol irritant pour
la peau et les yeux. Il est recommandé de se munir de
protections avant toute manipulation (gants et lunettes).
 Additional instructions for using "Liquisaf": "Liquisaf" is a
product with a glycol propylene base, irritating for the skin and
eyes. It is recommended that protective items be worn when
handling (gloves and glasses).

A - 12 JUNIOR 203 / 283
A - INFORMATIONS GENERALES
GENERAL INFORMATIONS
1 - PRESENTATION
PRESENTATION
Les générateurs JUNIOR 203-283 sont utilisés pour le
soudage semi-automatique sous protection gazeuse et
permettent le soudage MIG MAG :
The JUNIOR 203-283 power source are used for
semi-automatic, gas shielded welding, they enable
MIG MAG welding processes :
 continu
 séquentiel
 point.
 continuous
 sequential
 spot welding.
JUNIOR 203 JUNIOR 283
A (mm) 800
B (mm) 550
C (mm) 510
D (mm) 380
H (mm) 690
Poids net (kg)
Net weight (kg) 53 60
Poids emballé (kg)
Packing weight (kg) 56,5 63,5
H
A
B
C
D

A - INFORMATIONS GENERALES
GENERAL INFORMATIONS
JUNIOR 203 / 283 A - 13
2 - DESCRIPTION DE LA FACE AVANT
DESCRIPTION OF FRONT PANEL
Interrupteur Marche / Arrêt 1 On / Off switch
Commutateur de la tension de soudage 2 Switch of welding voltage
Mode continu ou point et réglage du temps de 3 Continuous or spot welding and adjustment of
soudage en mode point et intermittent spot or sequential welding on time
Inverseur de polarité + ou - 4 Polarity switch + or -
Raccord rapide "européen" 5 "European" quick connector
Mode intermittent et réglage du temps hors soudage 6 Sequential welding and adjustment of welding
off time
Réglage de la vitesse fil 7 Wire speed adjustment
1
4
7
2
5
3
6

A - INFORMATIONS GENERALES
GENERAL INFORMATIONS
A - 14 JUNIOR 203 / 283
3 - CARACTERISTIQUES TECHNIQUES
TECHNICAL CHARACTERISTICS
JUNIOR
203 283
Primaire Primary
Tension 400 V 50 / 60 Hz 400 V 50 / 60 Hz Voltage
Puissance maxi. 5,9 KVA 10,7 KVA Maximum power
Nb phase 3 3 Nb phase
Secondaire Secondary
Tension à vide 33 V 41 V No-load voltage
Nombre de réglages 7 12 Number of setting
Intensité soudage 27 / 165 A 50 / 240 A Welding current
Facteur de marche 35 % 165 A / 22,2 V 240 A / 26 V Duty cycle 35 %
Facteur de marche 60 % 130 A / 20,5 V 185 A / 23,2 V Duty cycle 60 %
Facteur de marche 100 % 100 A / 19 V 145 A / 21,2 V Duty cycle 100 %
Classe de protection IP 21 IP 21 Protection class
Classe d'isolement H H Insulation class
Normes IEC 974 - 1 IEC 974 - 1 Standardisation
Dévidage Wire feed
Fil acier-inox
Alliage léger
0.6 - 1.0
1.0
0.6 - 1.2
1.0 - 1.2
Steel - Stainless steel wire
Light alloys
Platine 2 galets
2 rollers
2 galets
2 rollers Wire feed plate
Vitesse de dévidage Vmini = 1 m/mn
Vmax = 21 m/mn
Vmini = 1 m/mn
Vmax = 21 m/mn Wire feed speed
Torche Torch
Torche PROMIG 180
Facteur de marche à 60 %
ATAL (Ar + CO2)
CO2
180 A
150 A
180 A
150 A
Torche PROMIG 180
Duty cycle 60 %
ATAL (Ar + CO2)
CO2
Torche PROMIG 250
Facteur de marche à 60 %
ATAL (Ar + CO2)
CO2
250 A
220 A
250 A
220 A
Torch PROMIG 250
Duty cycle 60 %
ATAL (Ar + CO2)
CO2
sans torche
Référence package 3 m
4 m
9160 0270
9160 0683
9160 0684
9160 0271
9160 0685
9160 0686
Package reference

A - INFORMATIONS GENERALES
GENERAL INFORMATIONS
JUNIOR 203 / 283 A - 15
 Tension à vide Uo en Volts  No load voltage in Volt
Rep JUNIOR 203 Rep JUNIOR 283
1 18 1 20,5
2 20 2 22
3 22,4 3 23,1
4 24,9 4 24,5
5 27,5 5 26,7
6 30,4 6 29
7 33,2 7 31,5
8 33,5
9 35,6
10 38
11 39
12 41,2
Degrés de protection procurés par les enveloppes Degrees of protection provided by the covering
Lettre code
Code letter
IP Protection du matériel
Equipment protection
Premier chiffre
First number
2 Contre la pénétration de corps solides étrangers de ∅≥12,5 mm
Against the penetration of solid foreign bodies with
∅ ≥ 12,5 mm
1 Contre la pénétration de gouttes d'eau verticales avec effets
nuisibles
Against the penetration of vertical drops of water with harmful
effects
Deuxième chiffre
Second number
3 Contre la pénétration de pluie (inclinée jusqu'à 60° par rapport à
la verticale) avec effets nuisibles
Against the penetration of rain (inclined up to 60° in relation to
the vertical) with harmful effects

B - 16 JUNIOR 203 / 283
B - MISE EN SERVICE
STARTING UP
Le poste est livré dans un carton, le dégager de celui-
ci et fixer les roues situées dans le poste.
The set is delivered in a cardboard. Remove it and fix
the wheels on the set.
ATTENTION : la stabilité de l'installation est
assurée jusqu'à une inclinaison de 10°.
CAUTION : equipment stability is ensured
up to an angle of 10°.
1 - RACCORDEMENT PRIMAIRE
PRIMARY CONNECTION
Cet équipement est alimenté en courant alternatif
triphasé.
This welding machine operates on a three-phase, AC
input.
 Regarder la plaque arrière pour déterminer la
tension et la fréquence d'alimentation.
 See nameplate of the machine to determine
required input voltage and frequency.
 S'assurer que la puissance disponible est
supérieure ou égale à celle demandée pour le
bon fonctionnement de l'appareil.
 Make sure that the power available from
electric mains is equal to or greater than the
power required to supply the welding
machine.
 La connexion du générateur à la source de
courant se fait au moyen d'un câble à quatre
pôles ; trois d'entre eux se connectent aux
phases L1, L2 et L3. Le quatrième (jaune /
vert) se connecte à la prise de terre.
 The connection to the power line of the
welding unit is done by mean of a 4 poles
cable : 3 leads are used for the connection
to the three-phase line and the fourth
(yellow / green) for the ground connection in
the welding area.
 Avant de raccorder le générateur, s'assurer
que le commutateur principal est en position
"ARRET".
 Before connecting the welding machine to
the line, make sure that the main switch is
on "OFF" position.
2 - RACCORDEMENT GAZ
GAS CONNECTION
 Mettre la bouteille sur le porte
bouteille (taille max. B20)
 Remettre en place la chaîne de
sécurité
 Monter le débitmètre
 Raccorder le tuyau de gaz
 Ouvrir la bouteille
 Put the gas cylinder support
(max. size B20)
 Put the safety chain in place
 Mount the pressure flowmeter
 Connect the gas hose
 Open the gas cylinder

B - MISE EN SERVICE
STARTING UP
JUNIOR 203 / 283 B - 17
3 - MISE EN PLACE DU FIL
POSITIONING THE WIRE
 Mettre les accessoires de la platine de
dévidage A appropriés au ∅du fil utilisé
 Put in place the wire feed plate accessories
A according to the wire diameter
 Mettre en place la bobine et faire sortir le fil
de 10 cm à l'extérieur du connecteur rapide
B
 Put in place the spool and draw out the wire
10 cm to the outside of the quick fitting
connector B
 Refermer la chape mobile du contre galet C  Close the moval cover C
 Equiper la torche de ses accessoires et la
raccorder sur le connecteur rapide B.
 Put in place the torch accessories and
connect the torch to the quick-fitting
connector B.
C
B
A

C - 18 JUNIOR 203 / 283
C - INSTRUCTIONS D’EMPLOI
INSTRUCTIONS FOR USE
1 - MISE SOUS TENSION
POWER ON
 Raccorder le câble de masse à la pièce  Connect the earth cable on the part
 Mettre sous tension le réseau et commuter
le bouton Marche / Arrêt
 Turn on the main voltage and turn the
switch to the On position
 Le voyant vert s'allume, le poste est prêt à
fonctionner.
 The green large lights up, the set is ready to
operate.
2 - DOMAINE D'EMPLOI
APPLICATIONS
Les caractéristiques du soudage Nertalic continu
permettent de souder en toutes positions des tôles
d'épaisseur.
Nertalic continuous welding is suitable in all positions
of plate in the following thickness ranges.
JUNIOR 203 : 5 mm
JUNIOR 283 : 10 mm
3 - SOUDAGE NERTALIC POINT
NERTALIC SPOT WELDING
Le système de temporisation permet d'assembler par
point deux tôles superposées accessibles d'un seul
côté et ce en toutes positions :
A timer system makes it possible to spot weld
together two stocked plates accessible from on side
only, in all positions :
JUNIOR 203 : 1 + 1 mm avec du fil de 0.8 mm JUNIOR 203 : 1 + 1 mm with 0.8 mm wire
JUNIOR 283 : 1.5 + 1.5 avec du fil de 0.8 mm JUNIOR 283 : 1.5 + 1.5 with 0.8 mm wire
4 - SOUDAGE SEQUENTIEL
SEQUENTIAL WELDING
Dans le cas d'assemblage de 2 tôles fines (0,6 à 1,5
mm) avec écartements des bords à souder jusqu'à
2 mm, le système de temporisation permet de réaliser
un cordon de soudage par juxtaposition de petits
points de soudure.
A timer system permits a weld fillet to be obtained by
juxtaposition of small welds in welding together then
plates (thickness 0.6 to 1.5 mm) with up to 2 mm
between the edges to be welded.
