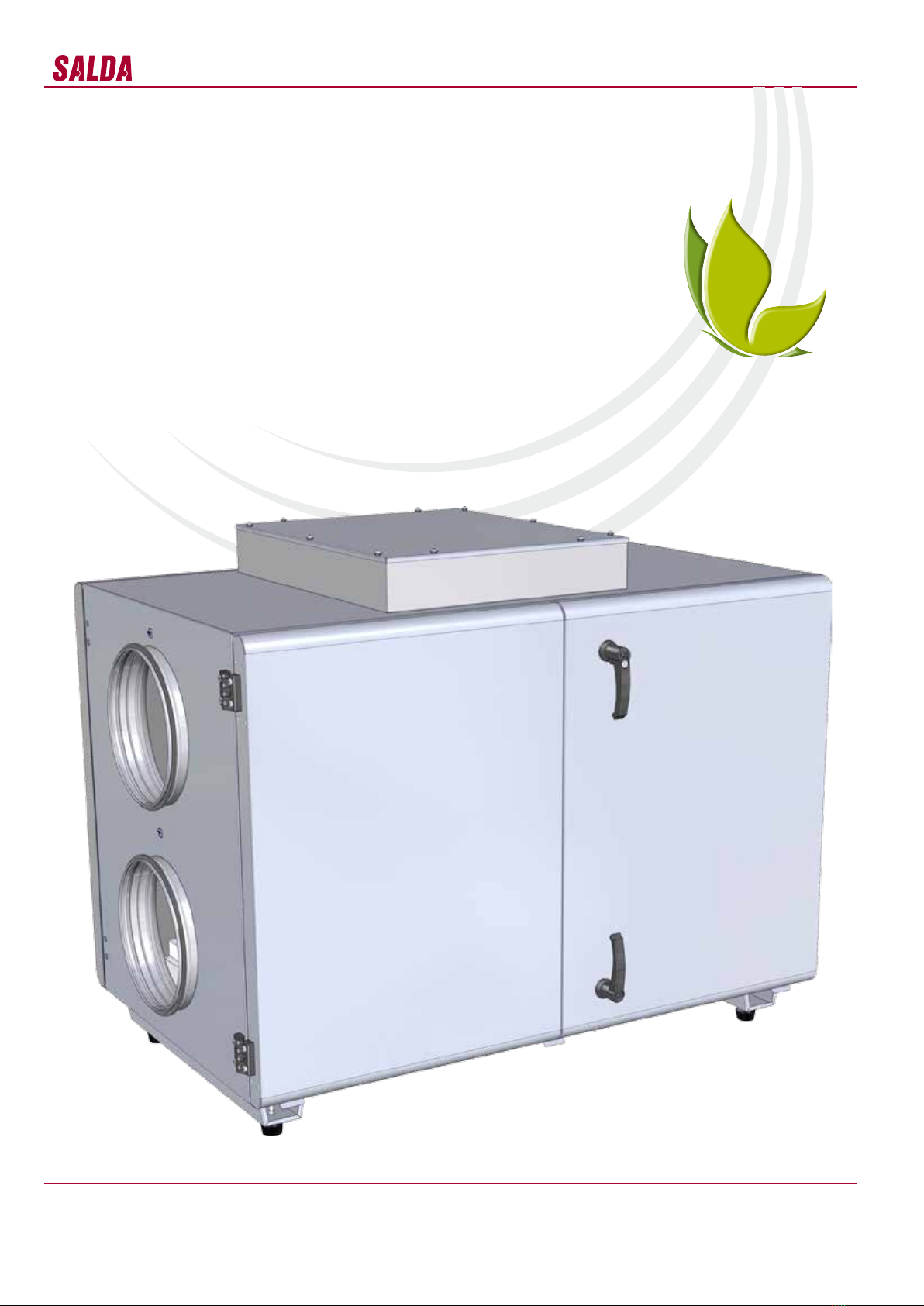

Salda Rirs 1900he eko 3.0 User manual

Įmonė pasilieka teisę keisti techninius duomenis Änderungen in Konstruktion und Design sind vorbehalten

Subject to technical modication Vi förbehåller oss rätten till ändringar utan föregående meddelande

REKUPERATORINIAI ĮRENGINIAI

LUFTBEHANDLINGSAGGREGAT

AHU WITH HEAT RECOVERY

LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG

RIRS 1900HE/HW EKO 3.0

Techninis vadovas [ lt ]

Teknisk manual [ se ]

Technical manual [ en ]

Bedienungsanleitung [ de ]

RIRS 1900HE/HW EKO 3.0

www.salda.lt

[ lt ] [ se ]

Turinys

Transportavimas irsaugojimas 4

Aprašymas 4

Apsaugos priemonės 4

Sudėtinės dalys 5

Darbo sąlygos 5

Aptarnavimas 6

Filtrai 6

Ventiliatorius 6

Šilumokaitis 7

Elektrinis šildytuvas (RIRS 1900HE EKO 3.0) 8

Garantija 8

Techniniai duomenys 9

Filtrai 10

Matmenys 10

Montavimas 11

Sudėtinių dalių schema 12

Įrenginių versijos 13

Aptarnavimo pusės keitimas 13

Priedai 15

AVA/AVS prijungimo variantai 16

Valdymo automatika 16

Sistemos apsauga 18

Agregato naudojimas BMS tinkle 19

ModBus adresai 20

Elektrinis ŠVOK agregato prijungimas 21

Rekomendacijos sisistemos derinimui 22

Pagrindiniai ŠVOK įrenginio gedimai ir jų šalinimo būdai 24

Valdymo plokštė RG1 27

LED valdiklio indikacijos 28

Valdiklio ir sistemos mazgų sutartiniai žymėjimai, parametrai 28

Periodinė sistemos patikra 31

Garantija 31

Elektrinio jungimo schema (Kai elektrinis šildytuvas) 32

Elektrinio jungimo schema (Kai vandeninis šildytuvas) 33

ES atitikties deklaracija 34

Užrašai 35

Gaminio priežiūros lentelė 36

Innehåll

Transport och förvaring 4

Beskrivning 4

Säkerhetsföreskrifter 4

Komponenter 5

Driftmiljö 5

Underhåll 6

Filter 6

Fläktar 6

Värmeväxlare 7

Elbatteri (RIRS 1900HE EKO 3.0) 8

Garanti 8

Tekniska data 9

Filter 10

Mått 10

Installation 11

Komponentschema 12

Utförande 13

Byte inspektionssida 13

Tillbehör 15

Inkoppling AVA/AVS 16

Automatik 16

Systemsäkerhet 18

Anslutning till BMS 19

ModBus adresser 20

Elektrisk inkoppling av aggregatet 21

Systeminställningar 22

Felsökning 24

Styrkort RG1 27

LED indikering 28

Beskrivning styrkort 28

Återkommande kontroll av systemet 31

Garanti 31

Elschema (RIRS 1900 HE) 32

Elschema (RIRS 1900 HW) 33

Underhållsformulär 34

RIRS 1900HE/HW EKO 3.0

www.salda.lt

[ en ] [ de ]

Contents

Transportation and storage 4

Description 4

Safety precautions 4

Components 5

Operating conditions 5

Maintenance 6

Filters 6

Fan 6

Heat exchanger 7

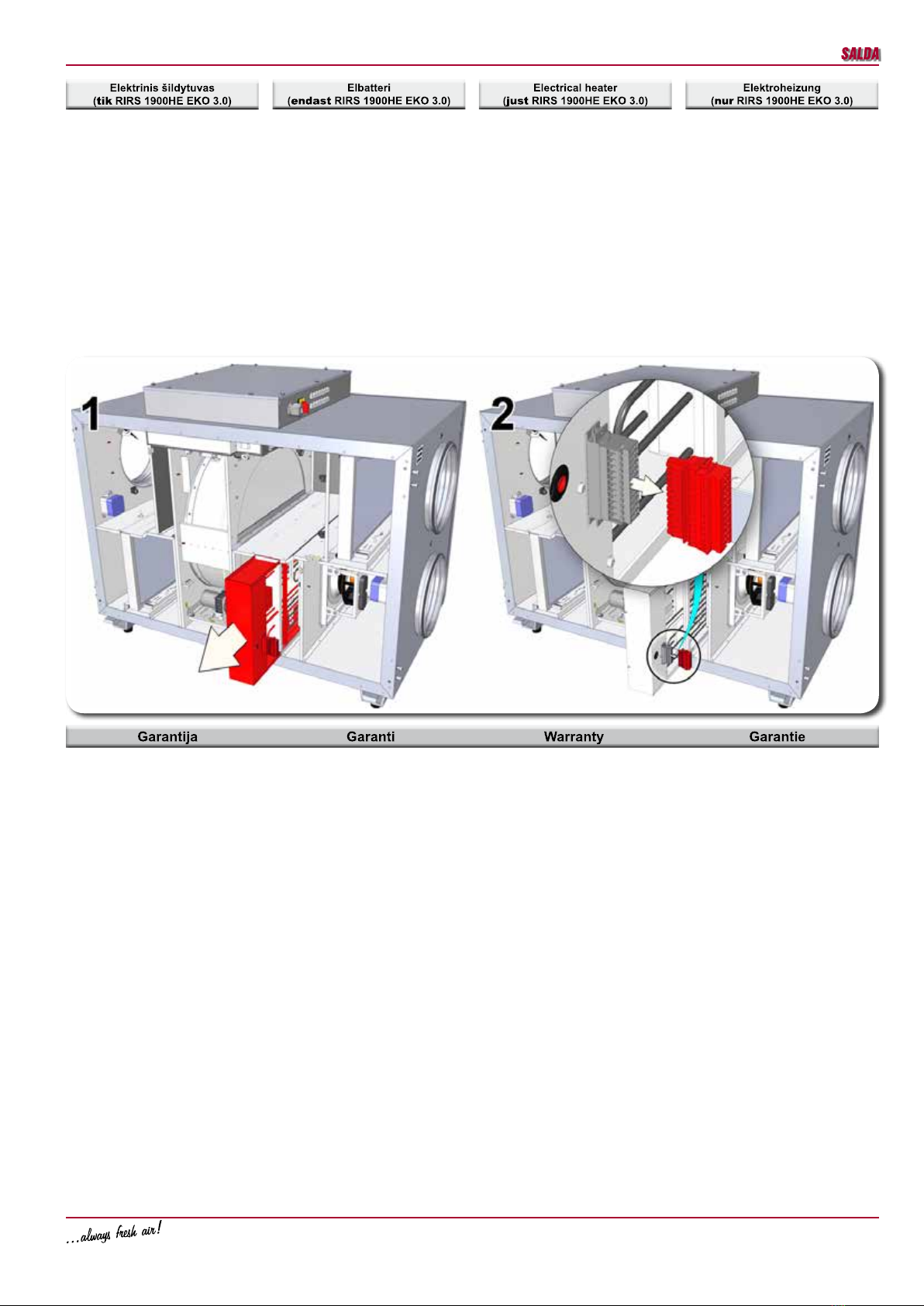

Electrical heater (RIRS 1900HE EKO 3.0) 8

Warranty 8

Technical data 9

Filters 10

Dimensions 10

Mounting 11

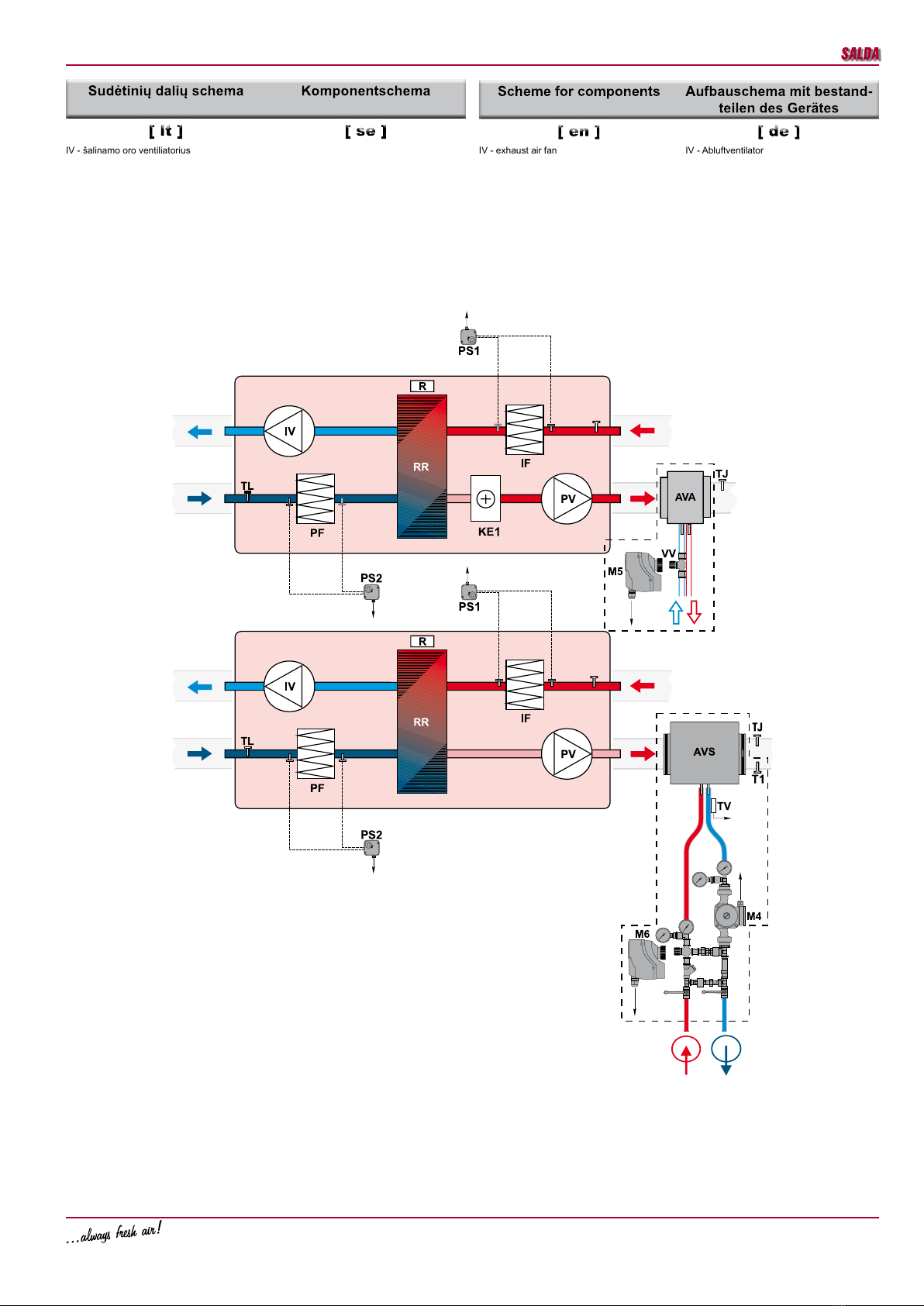

Scheme for components 12

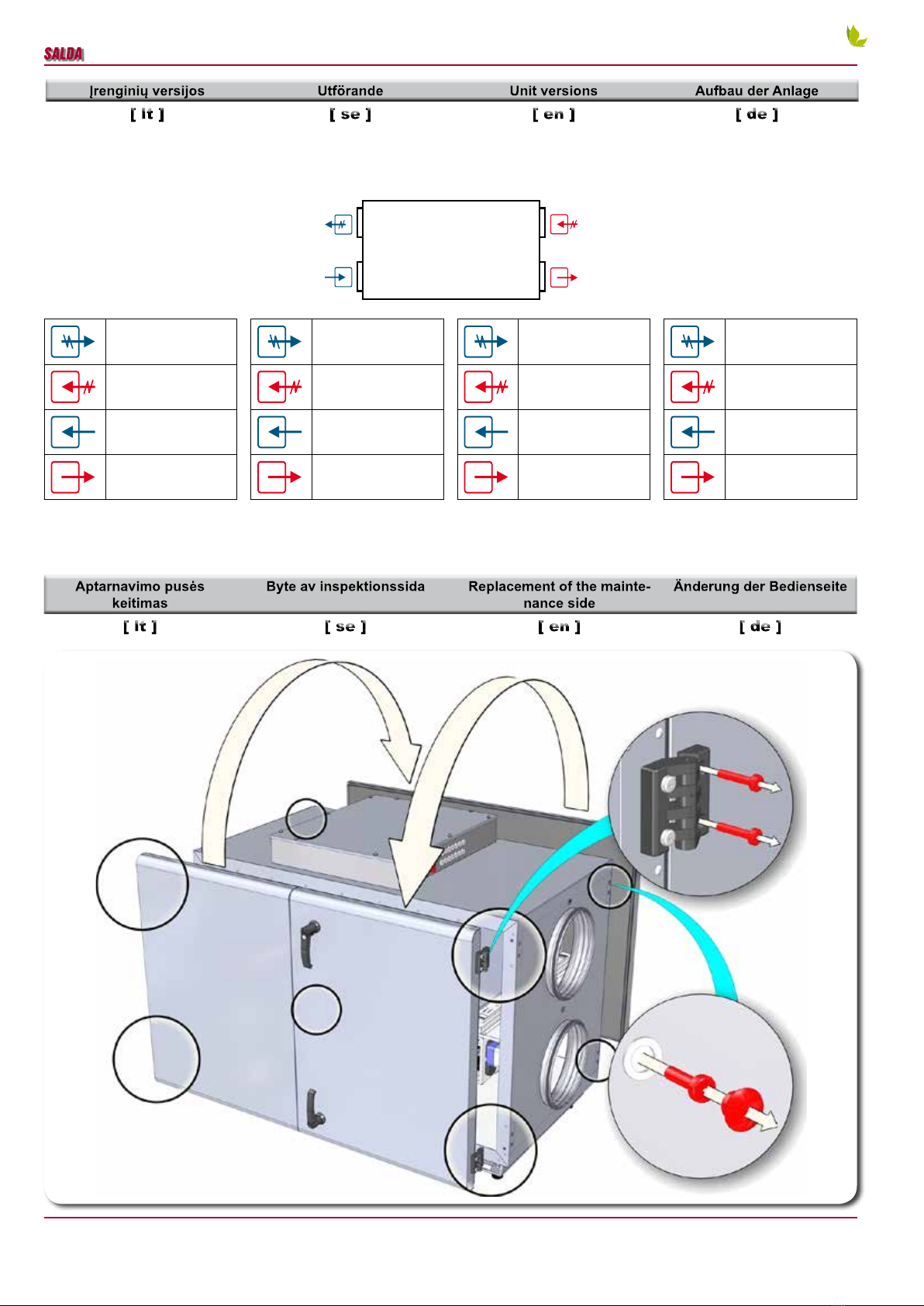

Unit versions 13

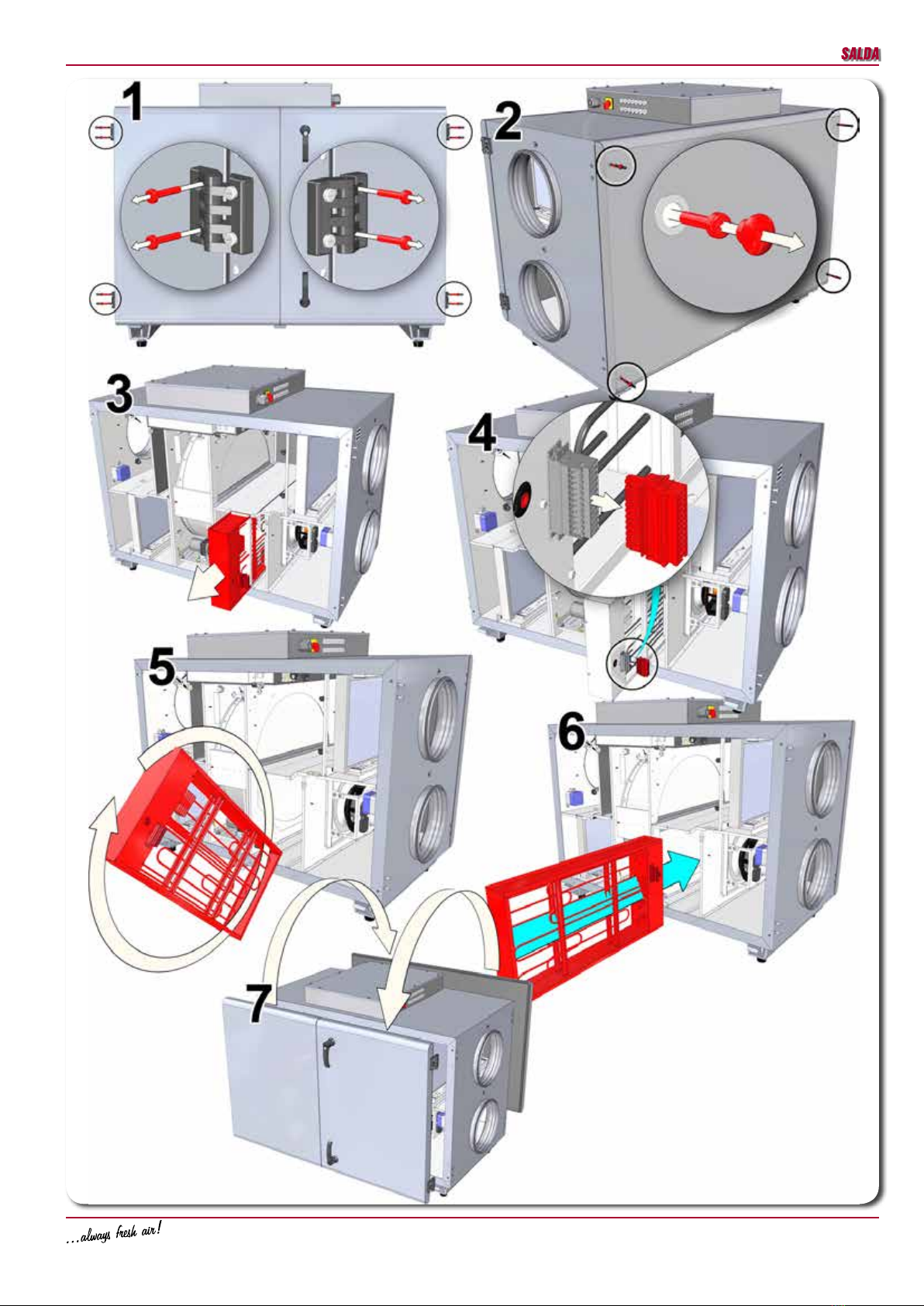

Replacement of the maintenance side 13

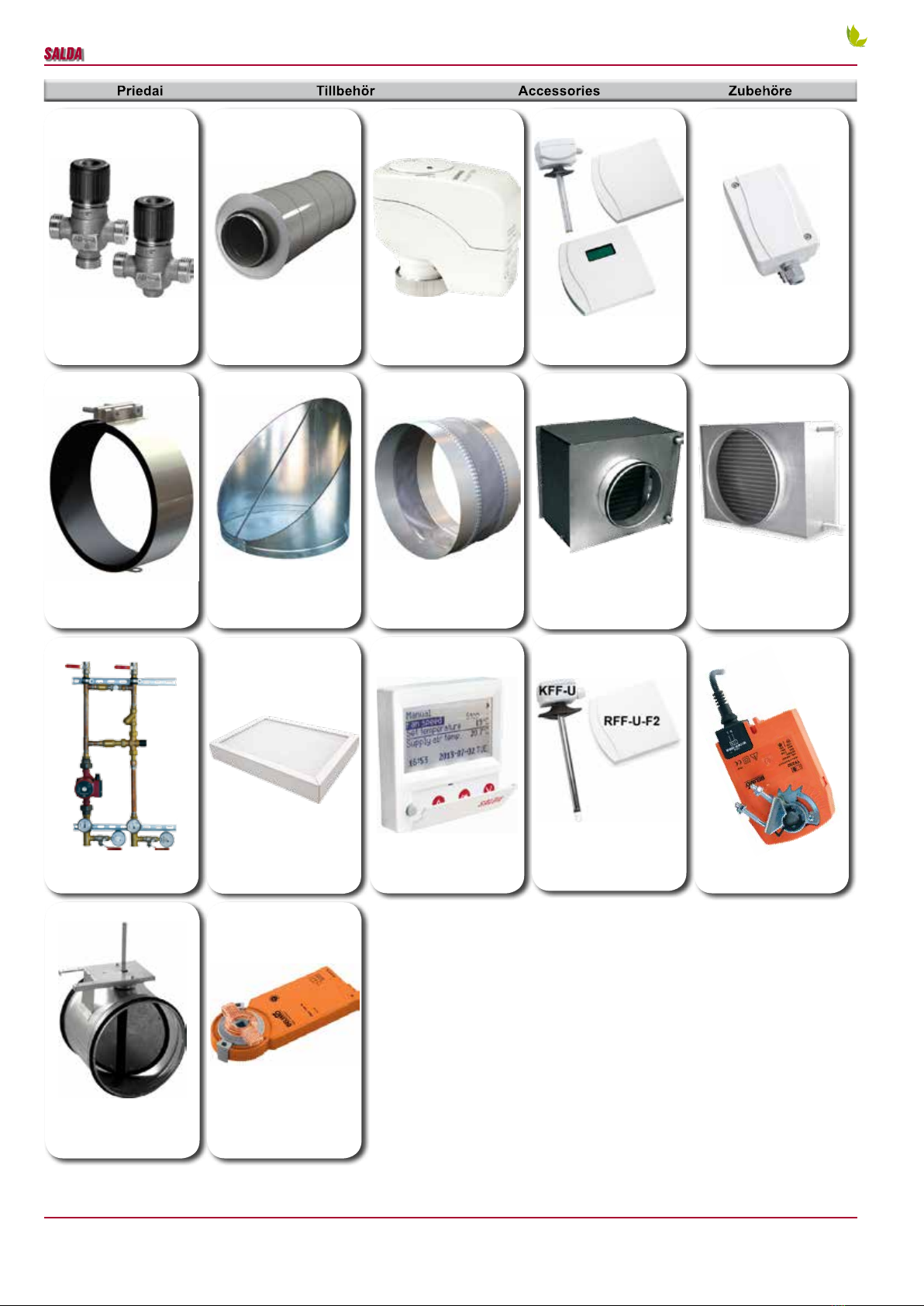

Accessories 15

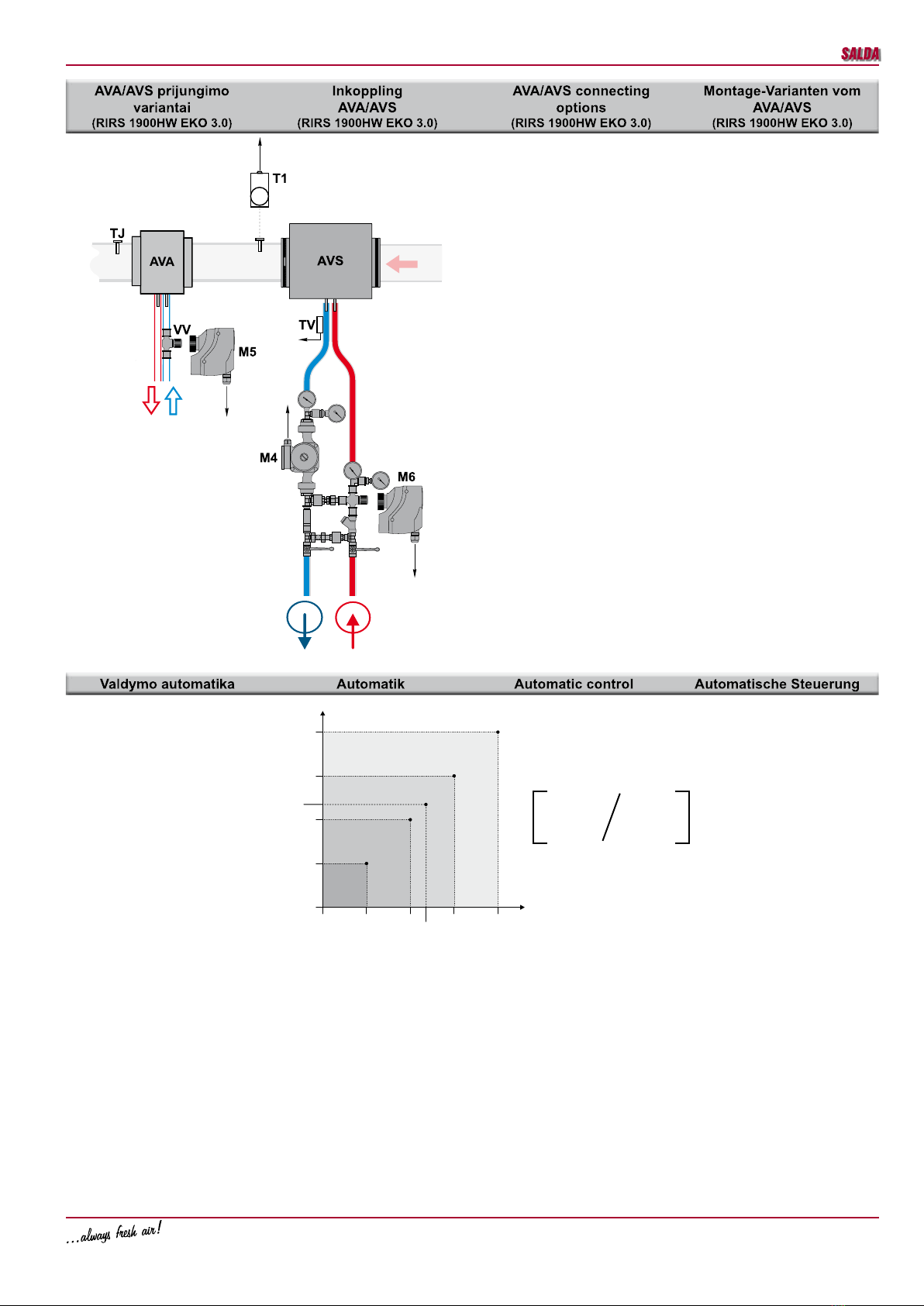

AVA/AVS connecting options 16

Automatic control 16

System protection 18

Using the unit in BMS network 19

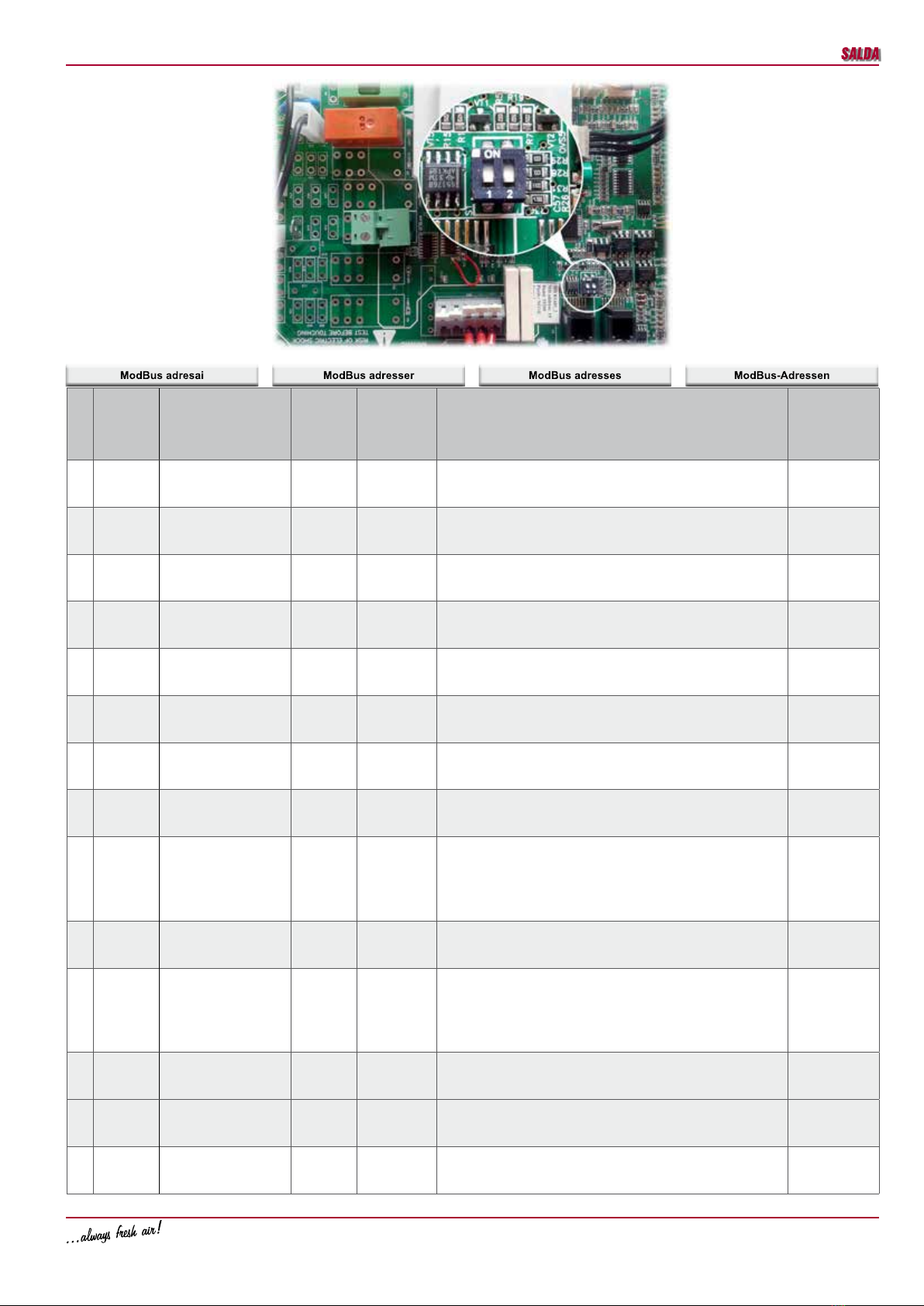

ModBus adresses 20

Electrical connection of the HVAC 21

System adjustment guidelines 22

Basic failures of the HVAC unit and troubleshooting 24

Control board RG1 27

LED indications of the controller 28

Labeling, characteristics of the controller and the system components 28

Regular system check-up 31

Warranty 31

Electrical connection diagram (When the electrical heater) 32

Electrical connection diagram (When the water heater) 33

EC Declaration of Conformity 34

Notes 35

Product maintenance table 36

Inhalt

Transport und Lagerung 4

Beschreibung 4

Schutzmassnahmen 4

Bestandeile des Gerätes 5

Betriebsbedingungen 5

Bedienung 6

Filter 6

Ventilator 6

Wärmetauscher 7

Elektroheizung (RIRS 1900HE EKO 3.0) 8

Garantie 8

Technische Daten 9

Filter 10

Abmessungen 10

Montage 11

Aufbauschema mit Bestandteile des Gerätes 12

Aufbau der Anlage 13

Änderung der Bedienseite 13

Zubehöre 15

Montage-Varianten vom AVA/AVS 16

Automatische Steuerung 16

Systemschutz 18

Verwendung des Gerätes im BMS-Netz 19

ModBus-Adressen 20

Elektrischer Anschluss der Heizung-, Lüftung- und Klimaeinrichtung 21

Empfehlungen für die Abstimmung des Systems 22

Hauptstörungen der Heizung-, Lüftung- und Klimaeinrichtung sowie Meth-

oden ihrer Beseitigung 24

Steuerplatine RG1 27

LED-Indikationen des Kontrollers 28

Übereinstimmende Kennzeichnungen, Parameter des Kontrollers sowie

der System-Baueinheiten 28

Regelmäßige Systemkontrolle 31

Garantie 31

Elektrische Erwärmungseinrichtung (Wenn Elekrtroregister) 32

Elektrische Erwärmungseinrichtung (Wenn Wasserheizregister) 33

EC-Konformitätserklärung 34

Notizen 35

Wartungstabelle des Produktes 36

RIRS 1900HE/HW EKO 3.0

www.salda.lt

Rekuperatoriai - tai oro vėdinimo įrenginiai,

kurie valo, šildo ir tiekia šviežią orą. Įrenginiai

paima šilumą iš išmetamo oro ir perduoda jį į

tiekiamą.

• Rotorinis šilumokaitis, kurio temperatūrinis-

našumas iki 75%.

• Integruotas elektrinis šildytuvas, valdymo ti-

pas: 0-10V (tik RIRS 1900HE EKO 3.0).

• Našūs ir tyliai veikiantys EC ventiliatoriai.

• Žemas SFP (Specic Fan Power) lygis

EN13779.

• Akustinė ir šiluminė 50mm išorinių sienelių

izoliacija.

• Integruota valdymo automatika, „Plug and

Play“ pajungimas.

• Paneliniai ltrai F7/F5.

• Agregate sumontuoti tiekiamo ir lauko oro

temperatūros jutikliai.

• Standartiškai tiekiamas su ECO automatikos

valdikliu.

Netinkami naudoti baseinuose, pirtyse ir

kitose panašiose patalpose.

Į standartinę pakuotę (be papildomai užsako-

mų priedų) įeina:

1) vėdinimo įrenginys RIRS 1900HE/HW EKO

3.0;

2) atraminė(antivibracinė) kojelė - 4 vnt.;

• Visi įrenginiai yra supakuoti gamykloje taip,

kad atlaikytų normalias pervežimo sąlygas.

• Išpakavus įrenginį patikrinkite, ar transpor-

tuojant jis nebuvo pažeistas. Pažeistus įren-

ginius montuoti draužiama!!!

• Pakuotė yra tik apsaugos priemonė!

• Iškraudami ir sandėliuodami įrenginius, nau-

dokite tinkamą kėlimo įrangą, kad išvengtu-

mėte nuostolių ir sužeidimų. Nekelkite įren-

ginių už maitinimo laidų, pajungimo dėžučių,

oro paėmimo arba šalinimo anšų. Venkite

sutrenkimų ir smūginių perkrovų. Įrenginius

sandėliuokite sausoje patalpoje, kur santyki-

nė oro drėgmė neviršyja 70% (esant +20°C),

vidutinė aplinkos temperatūra - tarp +5°C ir

+30°C. Sandėliavimo vieta turi būti apsaugo-

ta nuo purvo ir vandens.

• Į sandėliavimo ar montavimo vietą įrenginiai

yra gabenami keltuvais.

• Nepatariame sandėliuoti ilgiau nei vienerius

metus. Sandėliuojant ilgiau nei vienerius

metus, prieš montuojant būtina patikrinti, ar

lengvai sukasi ventiliatorių ir variklių guoliai

(pasukti sparnuotę ranka), ar nėra pažeista

elektrinės grandinės izoliacija ir ar susikau-

pusi drėgmė.

• All units are packed in the factory to with-

stand regular conditions of transportation.

• Upon unpacking, check the unit for any dam-

ages caused during transportation. It is for-

bidden to install damaged units!!!

• The package is only for protection purpose!

• While unloading and storing the units, use

suitable lifting equipment to avoid damages

and injuries. Do not lift units by holding on

power supply cables, connection boxes, air

intake or discharge anges. Avoid hits and

shock overloads. Before installation units

must be stored in a dry room with the relative

air humidity not exceeding 70% (at +20°C)

and with the average ambient temperature

ranging between +5°C and +30°C. The place

of storage must be protected against dirt and

water.

• The units must be transported to the storage

or installation site using forklifts.

• The storage is not recommended for a pe-

riod longer than one year. In case of storage

longer than one year, before the installation it

is necessary to verify whether the bearings of

fans and motor rotate easily (turn the impeller

by hand) and if the electric circuit insulation is

not damaged or the moisture is accumulated.

• Alle Geräte sind werksseitig so verpackt,

dass sie den normalen Transportbedingungen

standhalten können.

• Nach Auspacken des Gerätes überprüfen Sie,

ob es beim Transport nicht beschädigt wurde.

Beschädigte Geräte dürfen nicht montiert wer-

den!!!

• Die Verpackung ist nur eine Schutzmaßnahme!

• Beim Ausladen und Lagern der Geräte verwen-

den Sie geeignete Hebezeuge, um Schäden

und Verletzungen zu vermeiden. Heben Sie die

Geräte nicht an Netzkabeln, Anschlusskästen,

Zu- und Abluftstutzen. Vermeiden Sie Stöße

und Schläge. Lagern Sie die Geräte in einem

trockenen Raum, wo die relative Luftfeuch-

te höchstens 70% (bei +20°C) beträgt und

die durchschnittliche Umgebungstemperatur

zwischen +5°C und +30°C liegt. Der Lagerort

muss vor Schmutz und Wasser geschützt sein.

• An den Lager- bzw. Montageort werden die

Geräte mit Hebezeugen transportiert.

• Eine Lagerung länger als ein Jahr ist nicht

empfehlenswert. Bei einer Lagerung länger

als ein Jahr ist vor der Montage unbedingt zu

prüfen, ob die Ventilator- und Motorlager leicht-

gängig sind (Flügelrad mit der Hand drehen),

ob die Isolierung des elektrischen Stromkreises

nicht beschädigt ist und sich keine Feuchtigkeit

angesammelt hat.

- Nenaudokite šio įrenginio kitiems tikslams, nei

numatyta jo paskirtyje.

- Neardykite ir niekaip nemodikuokite įrenginio.

Tai gali sukelti mechaninį gedimą ar net sužeidimą.

- Montuodami ir aptarnaudami įrenginį naudokite

specialią darbinę aprangą. Būkite atsargūs -

įrenginio ir jį sudarančiųjų dalių kampai ir briaunos

gali būti aštrios ir žeidžiančios.

- Šalia įrenginio nedėvėkite plevėsuojančių

drabužių, kuriuos galėtų įtraukti į veikiantį

ventiliatorių.

- Nekiškite pirštų ar kitų daiktų į oro paėmimo

ir išmetimo apsaugines groteles arba į prijungtą

ortakį. Bet kokiam svetimkūniui patektus į

įrenginį, tuoj pat atjunkite nuo elektros maitinimo

šaltinio. Prieš pašalindami svetimkūnį įsitikinkite,

kad sustojo bet koks mechaninis judėjimas

įrenginyje, atvėso šildytuvas. Taip pat įsitikinkite,

kad atsitiktinis įrenginio įjungimas - neįmanomas.

- Nepajunkite įrenginio prie kitokio elektros tinklo,

nei nurodyta lipduke ant įrenginio korpuso.

- Naudokite tik tinkamą išorinį jungiklį-automatinį

antsrovio saugiklį (žr. modelio lipduke nurodytą

galingumą ir nominalios srovės dydį).

- Parinktas maitinimo laidas turi atitikti įrenginio

galingumą.

- Niekada nenaudokite pažeisto maitinimo laido.

- Niekada į šlapias rankas neimkite į elektros

tinklą pajungtų maitinimo laidų.

- Niekada nenardinkite prailginimo laidų ir

- Do not use the unit for purposes other than

its’ intended use.

- Do not disassemble or modify the unit in any

way. Doing so may lead to mechanical failure

or injury.

- Use special clothing and be careful while

performing maintenance and repair jobs - the

unit’s and its components edges may be sharp

and cutting.

- Do not wear loose clothing that could be

entangled in to operating unit.

- Do not place ngers or other foreign objects

through inlet or exhaust guards or into con-

nected duct. Should a foreign object enter the

unit, immediatelly disconnect power source.

Before removing foreign object, make sure that

any mechanical motion has stopped, the heater

has cooled down and the restart is not possible.

- Do not connect to any other power voltage

source than indicated on the model label.

- Use external motor protection-switcher only

corresponding to the nominal current specica-

tion on the model label.

- Power cable should correspond to unit power

specications (see model label).

- Do not use power cable with frayed, cut, or

brittle insulation.

- Never handle energized power cable with

wet hands.

- Never let power cables or plug connections

- Die Anlage darf nur für den dafür vorgesehenen

Zweck gemäß Bedienungsanleitung verwendet

werden.

- Die Demontage und Montage darf nur gemäß

der Betriebsanleitung vorgenommen werden

(Verletzungsgefahr oder Gefahr mechanischer

Störungen)

- Bei der Montage und Inbetriebnahme muss

Sicherheitskleidung getragen werden. Vorsicht:

die Winkel und Kanten der Anlage und der Kom-

ponenten können scharf sein und Verletzungen

verursachen;

- Bei der Arbeit sollte eng anliegende Kleidung

getragen werden!

- Weder Finger noch Gegenstände in die Zu- oder

Abluftanschlüsse stecken.

- Sollten Fremdkörper in die Anlage gelangen,

Ventilator ordnungsgemäß stillsetzen und vom

Netz trennen. Vor Beseitigung des Fremdkörpers

Stillstand des Laufrades abwarten und die Hei-

zung abkühlen lassen! Gegen Wiedereinschalten

sichern!

- Die Anlage muss gemäß Typenschild und

Angaben des Herstellers angeschlossen werden.

- Anschluss mit Überlastungsschutzschalter

gemäß Angaben auf dem Typenschild.

- Die Netzzuleitung muss der Kapazität der Anlage

entsprechen.

- Die Verwendung einer beschädigten Zuleitung

ist unzulässig.

AHUs are air ventilation devices that clean,

heat and supply fresh air. Units take heat from

exhausted air and transmit it to supply air.

• Rotor heat exchanger with temperature ef

ciency up to 75 %.

• Integrated electrical heater, Control type:

0-10V (just RIRS 1900HE EKO 3.0).

• Ef cient and silent EC fans.

• Low SFP (Specic Fan Power) level

EN13779.

• Acoustic and thermal 50mm insulation of

external walls.

• Integrated control automation, Plug and Play

connection.

• Panel  lters F7/F5.

• Package includes extract, sypply and fresh

air temperature sensors.

• As standard, supplied with Ewith automatic

controller ECO.

Not suitable for use at swimming pools,

saunas and other similar facilities.

Standard package (without optional accesso-

ries) includes:

1) Ventilation unit RIRS 1900HE/HW EKO 3.0;

2) Anti-vibration mount - 4pcs;

WRG-Ventilatoren sind Lüftungsgeräte, die

reinigen, erwärmen und liefern frische Luft. Die

Geräte nehmen die Wärme von der Abluft und

übergibt sie der Luft, die geliefert wird.

• Rotationswärmetauscher, dessen Tempera-

turleistung bis 75 % beträgt.

• Integrierter elektrischer Wärmer, Steu

rungstyp: 0-10V (nur RIRS 1900HE EKO

3.0).

• Leistungsfähige und leise EC-Ventilatoren.

• Integrierter Reparaturschalter laut EN 60204-

1:2006.

• Schall- und Wärmedämmung der Wände

50mm.

• Integrierte Steuerautomatik, Plug and Play-

Anschluss.

• Paneellter F7/F5.

• Fühler für Ab-, Zu- und Außenluft gehören

zum Lieferumfang.

Nicht für Betrieb in Schwimmbädern, Sau-

nen und ähnlichen Räumen bestimmt.

Zur Standardverpackung (ohne Zubehör, das

zusätzlich bestellt wird) gehören:

1) Lüftungsgerät RIRS 1900HE/HW EKO 3.0;

2) Absorptionsfüßen: 4 Stck.;

• Alla produkter emballeras i fabrik för att klara

normala transportförhållanden.

• Vid uppackning, kontrollera om det uppstått

några synliga skador under transport. Installera

inte ett skadat aggregat!

• Emballeringen är endast avsedd som ett skydd!

• Vid lossning och lagerhållning av aggregaten,

använd lämplig lyftanordning för att undvika

skador. Undvik att lyfta aggregatet i anslut-

ningsstosar eller elektriska kablar. Undvik slag

och stötar. Före installation ska aggregatet

förvaras i ett tort rum med en relativ fuktighet

som inte överstiger 70% (vid

+20°C) och med

en omgivande medeltemperatur mellan +5°C

och +30°C.

Förvaringsutrymmet ska vara skyd-

dat från vatten och smuts.

• Använd truck vid yttning av aggregatet.

• Aggregaten bör inte lagerhållas längre än ett år

innan installation. Om det lagerhålls längre bör

äktarnas lager samt att äkthjulen roterar lätt

kontrolleras. Kontrollera så att det inte bildats

fukt i aggregatet och att elektriska kablar inte

är skadade.

Ventilationsaggregaten renar, värmer och till-

för frisk luft till utrymmen. Aggregaten överför

värme från frånluften till tilluften.

• Roterande värmeväxlare med en temperatur-

verkningsgrad upp till 75%.

• Integrerat elbatteri, styrs via relä in/ut (en-

dast RIRS 1900HE EKO 3.0).

• Tysta och effektiva EC motorer.

• Lågt SFP (Specik äkteleffekt) EN13779.

• Termisk och akustisk isolering 50 MM i höljet.

• Integrerad styr, “Plug and Play” anslutningar.

• Panellter F7/F5.

• Medföljer temp.givare för ute-, till- och från-

luft.

• Som standard är aggregaten utrustade med

styrkort typ ECO.

Inte lämpligt att användas vid pooler, bastu

eller andra liknande utrymmen. Aggregatet

kan inte användas som en luftvärmare.

Förpackningen innehåller följande (utan extra

tillbehör):

1) Aggregat typ RIRS 1900HE/HW EKO 3.0;

2) Handtag – 2 st.

3) Tilluftstemperaturgivare (TJ) - 1 st (för el-

batteri).

4) Frysskyddsgivare för AVS (vattenbatteri)

- Använd inte aggregatet för annat än det är

avsett för.

- Ta inte isär eller modira aggregatet, kan

orsaka skador eller mekaniska fel.

- Använd speciella kläder vid underhålls- eller

servicearbete. Aggregatet och dess komponen-

ter kan ha vassa hörn.

- Använd inte löst sittande kläder som kan

fastna i aggregatet.

- Placera inga ngrar eller andra främmande

objekt vid anslutningarna eller anslutna kanaler.

Om ett främmande objekt skulle komma in i

aggregatet bryt genast strömmen. Innan objektet

avlägsnas se till att äktarna har stannat och

värmebatteriet svalnat och att det inte är möjligt

att starta aggregatet.

- Anslut aldrig aggregatet till elnätet under

andra förhållanden än som anges på aggre-

gatets etikett.

- Använd extern säkerhetsbrytare som mot-

svarar den nominella strömmen som anges på

produktetiketten..

- Nätkabel ska motsvara den effekt som anges

på produktetiketten.

- Använd inte en skadad nätkabel.

- Hantera inte elektriska kablar med våta

händer.

- Låt inte elkablar eller kontakter komma i

kontakt med vatten

- Installera inte aggregatet på ett ostadigt eller

RIRS 1900HE/HW EKO 3.0

www.salda.lt

kištukinių jungčių į vandenį.

- Nemontuokite ir nenaudokite įrenginio ant

kreivų stovų, nelygių paviršių ir kitokių nestabilių

plokštumų.

- Montuokite įrenginį tvirtai, tuo užtikrindami

saugų jo naudojimą.

- Niekada nenaudokite šio įrenginio sprogimui

palankioje ir agresyvių medžiagų turinčioje

aplinkoje.

- Nenaudokite prietaiso, jei jungtys ar gnybtai

sugadinti ar pažeisti. Esant pažeidimams,

nutraukite prietaiso eksploataciją ir nedelsiant

pakeiskite pažeistas dalis.

- Nenaudokite vandens ar kitokių skysčių

elektros dalims ar jungtims valyti.

- Pastebėjus skysčius ant elektrinių dalių ar

jungčių, nutraukite prietaiso eksploataciją.

- Draudžiama atlikti elektros jungimo darbus

esant įjungtai įtampai. Kai gnybtai atjungti

apsaugos lygis yra IP20. Taip galima prisiliesti

prie komponentų, turinčių pavojingą įtampą.

lay in water.

- Do not place or operate unit on unsteady

surfaces and mounting frames.

- Mount the unit rmly to ensure safe operating.

- Never use this unit in any explosive or aggres-

sive elements containing environment.

- Do not use the device if external connections

are broken or damaged. If there are any defects,

stop operating the device and replace the

damaged

parts immediately.

- Do not use water or another liquid to clean

electrical parts or connections.

- If you notice water on electrical parts or con-

nections, stop operating the device.

- Do not make any electrical connections when

the power is on. When the terminals are discon-

nected, the degree of protection is IP20. This

allows touching components with dangerous

voltages.

- Elektrische Kabel, welche unter Strom stehen,

NIE mit nassen Händen anfassen!

- Verlängerungskabel und Steckverbindungen

NIE mit Wasser in Berührung bringen.

- Anlage nicht auf schiefe Konsolen, unebene

oder instabile Flächen montieren und betreiben.

- Die Anlage muss stabil montiert werden, um

einen sicheren Betrieb zu gewährleisten.

-Die Anlage darf nicht in explosionsgefährdeter

Umgebung oder für aggressive Stoffe verwendet

werden.

- Verwenden Sie das Gerät nicht, falls die Au-

ßenanschlüsse defekt oder beschädigt sind. Bei

Beschädigungen bitte das Gerät außer Betrieb

setzen und unverzüglich die beschädigten Teile

austauschen.

- Verwenden Sie kein Wasser bzw. sonstige

Flüssigkeiten für die Reinigung von Elektroteilen

oder –Anschlüssen.

- Falls Sie Flüssigkeiten an den Elektroteilen

oder –Anschlüssen bemerken, setzen Sie das

Gerät außer Betrieb.

- Es ist grundsätzlich verboten Arbeiten des

Elektroanschlusses unter Spannung durchzufüh-

ren. Wenn die Anschlussklemmen abgeschaltet

sind, ist das Schutzniveau IP20. So kann man

Komponente berühren, die die gefährliche

Spannung haben.

1. Gehäuse

2. Schaltschrank

3. Abluftfeuchte- und Temperaturfühler.

4. Druckrelais der Abluftlter

5. Druckrelais der Zuluftlter

6. Abluft-Ventilator

7. Frischluft-Filter

8. Wärmetauscher

9. Zulufttemperaturfühler

10. Abluft-Filer

11. Zuluft-Ventilator

12. Elektroheizregister (nur RIRS 1900HE

EKO 3.0)

13. Aussenlufttemperaturfühler

• Įrenginys skirtas eksploatuoti uždarose patal-

pose ir lauke (priedas: stogelis).

• Įrenginius draudžiama naudoti potencialiai

sprogimui pavojingoje aplinkoje.

• Įrenginys pagamintas tiekti/traukti tik švarų

(be metalų koroziją skatinančių cheminių jun-

ginių; be cinkui, plastmasei, gumai agresyvių

medžiagų; be kietų, lipnių bei pluoštinių me-

džiagų dalelių) orą iš patalpos.

• Unit is designed to operate indoors and out-

doors (accessory: Roof).

• It is forbidden to use the unit in potentially

explosive environment.

• Unit is designed to supply/extract only clean

air (free of chemical compounds causing

metal corrosion, of substances aggressive to

zinc, plastic and rubber, and of particles of

solid, adhesive and bred materials).

• Das Gerät ist für Innen- und Außenaufstellung

bestimmt (Dach als Zubehör, nicht im Liefer-

umfang erhalten).

• Die Geräte dürfen nicht in einer explosionsge-

fährdeten Atmosphäre betrieben werden.

• Das Gerät ist nur für die Zufuhr/den Abzug von

ausschließlich sauberer Luft (ohne chemische

Verbindungen, die Metallkorrosion hervorrufen;

ohne aggressive Substanzen, die Zink, Kunst-

1. Korpusas

2. Automatikos dėžė

3. Ištraukiamo oro dregmės ir temeperatūros

jutiklis

4. Ištraukiamo oro ltro slėgio relė

5. Tiekiamo oro ltro slėgio relė

6. Šalinamo oro ventiliatorius

7. Šviežio oro ltras

8. Šilumokaitis

9. Tiekiamo oro temperatūros jutiklis

10. Ištraukiamo oro ltras

11. Tiekiamo oro ventiliatorius

12. Elektrinis šildytuvas (tik RIRS 1900HE

EKO 3.0)

13. Šviežio oro temperatūros jutiklis

1. Housing

2. Control box

3. Temp. and humidity sensor for extract air

4. Exhaust air lter pressure transducer

5. Supply air lter pressure transducer

6. Exhaust air fan

7. Fresh air lter

8. Heat Exchanger

9. Temperature sensor for supply air

10. Exhaust air lter

11. Supply air fan

12. Electrical heater (just RIRS 1900HE EKO

3.0)

13. Temperature sensor for fresh air

ojämnt underlag eller stativ.

- Montera aggregatet ordentligt för att försäkra

en säker drift.

- Använd aldrig aggregatet i explosiva eller

aggresiva miljöer.

- Använd inte aggregatet om externa anslutning-

ar är trasiga eller skadade. Om skador upptäcks

stoppa aggregatet omedelbart och byt ut den

trasiga delen.

- Använd inte vatten eller någon annan vätska

för att rengöra elektriska delar eller kopplingar.

- Om vatten upptäcks på någon elektrisk del,

stoppa aggregatet.

- Gör inga elektriska inkopplingar medans

strömmen är på. När terminalerna är urkopplade

är skyddsklassen IP00. Det är då tillåtet att röra

komponenter med farlig spänning.

1. Hölje

2. Automatikbox

3. Temp.- och fuktgivare frånluft

4. Filtervakt frånluft

5. Filtervakt tilluft

6. Frånluftsäkt

7. Tilluftslter

8. Värmeväxlare

9. Temperaturgivare tilluft

10.Frånluftlter

11. Tilluftsäkt

12. Elbatteri (endast RIRS 1900HE EKO 3.0)

13. Temperaturgivare uteluft

• Aggregatet är avsett för montage inomhus.

• Det är förbjudet att använda aggregatet i explo-

siva miljöer.

• Aggregatet är konstruerat för att tillföra och föra

bort ren luft (fri från kemiska ämnen som orsa-

kar korrosion på metaller, substanser som är

aggresiva mot zink, plast och gummi,och par-

tiklar av fast material, adhesiv och bermaterial.

• Lämplig drifttemperatur samt fuktnivå för till-

RIRS 1900HE/HW EKO 3.0

www.salda.lt

- Maintenance and repair should only be per-

formed by experienced and trained staff.

- The fan should be inspected and cleaned if

needed at least once a year.

- Be sure the fan is disconnected from power

source before performing any maintenance

or repair.

- Proceed to maintenance and repair after any

rotation in the fan stopped.

- Observe staff safety regulations during main-

tenance and repair.

- The motor is of heavy duty ball bearing con-

struction. The motor is completely sealed and

requires no lubrication for the life of the motor.

- Detach fan from the unit (a-b-c-d).

- Impeller should be specially checked for buil-up

material or dirt which may cause an imbalance.

Excessive imbalance can lead to accelerated

wear on motor bearings and vibration.

- Clean impeller and inside housing with mild

detergent, water and damp, soft cloth.

- Do not use high pressure cleaner, abrasives,

sharp instruments or caustic solvents that may

scratch or damage housing and impeller.

- Do not plunge impeller into any uid.

- Make sure, that impeller’s balance weights

are not moved.

- Make sure the impeller is not hindered.

- Mount the fan back into the unit. Replace fan

guards and connect the fan to power supply

source (d-c-b-a).

- If after maintenance or repair the fan does not

start either thermal protection contact activates

automatically, contact the manufacturer.

- During the maintenance do not hold the fan by

the impeller, it might cause disbalance of impel-

ler or damage it. Hold the fan by the casing.

- Montage und Elektroarbeiten nur durch aus-

gebildetes und eingewiesenes Fachpersonal

und nach den jeweils zutreffenden Vorschriften

ausführen.

- Die Anlage muss min. einmal pro Jahr geprüft

und gereinigt werden.

- Vor der Wartung oder Reparatur sicherstellen,

dass die Anlage vom Stromnetz getrennt ist.

- Arbeiten dürfen nur bei abgeschaltetem und

mechanischem Stillstand des Laufrades sowie

nach Abkühlung der Heizung vorgenommen

werden! Gegen Wiedereinschalten sichern!

- Arbeitssicherheitsregelungen bei der tech-

nischen Bedienung beachten.

- In der Motorkonstruktion sind hochwertige

Lager eingebaut. Die Lager sind eingepresst

und erfordern keine Schmierung.

- Ventilator von der Anlage abschalten (a-b-

c-d).

- Die Flügel vom Ventilator auf Ablagerungen

und Staub prüfen, starke Verschmutzung kann

zu Unwucht führen. Die Unwucht verursacht

eine Vibration und schnelleren Lagerverschleiß.

- Flügel und Gehäuse mit einem sanften Rei-

nigungsmittel abwaschen, keine aggressiven

Putzmittel verwenden die das Material angreifen

könnten. Flügel und Gehäuse danach mit viel

Wasser gründlich reinigen, keine Hochdruck-

anlage, Putzmittel, scharfes Werkzeug oder

aggressive Stoffe verwenden, die zu Kratzer

und Beschädigungen führen könnten.

- Beim Reinigen der Flügel Motor vor Feuch-

tigkeit und Nässe schützen.

- Prüfen, dass die Wuchtgewichte am Flügel

nicht verschoben werden.

- Flügel darf nicht am Gehäuse streifen.

- Montieren des Ventilators wieder in die

Anlage. Anschließen die Anlage ans Stromnetz

(d-c-b-a).

- Sollte sich nach Wartung der Anlage der

Ventilator nicht mehr einschalten lassen oder

der Thermokontaktschutz auslösen, an den

Hersteller wenden.

- Während der Wartung den Ventilator, der

herausgenommen/ eingelegt wird, nicht an

Laufradügel halten, weil es zu Unwucht/ Be-

schädigung des Laufrades führen kann. Nur am

Ventilatorgehäuse halten.

Unplug unit from mains rst and wait for 2

minutes (till fans fully stop) before opening

the covers.

Bevor die Gerätetüren geöffnet werden

dürfen, Gerät elektrisch vom Versorgungs-

netz trennen und etwa 2 Min. warten, bis die

Ventilatoren völlig stehen bleiben.

Prieš atidarydami agregato duris būtinai

atjunkite elektros srovę ir palaukite, kol pil-

nai nustos suktis ventiliatoriai (apie 2 min.).

Dirt increases air resistance in the lter, there-

fore less air is supplied into the premises.

- It is advisable to change the lters every 3-4

months, or in accordance with the readings of

lter contamination sensor. (Sensor PS 600 is

integrated in the unit).

Verunreinigte Filter erhöhen die Druckverluste,

d.h. ein geringeres Luftvolumen gelangt in die

Räume.

- Die Filter werden ca. alle 3 Monate bzw. je

nach Signal der Filterüberwachung ersetzt. (Die

Druckdosen PS600B sind im Gerät eingebaut).

Užsiteršę ltrai, didina oro pasipriešinimą, dėl

to sumažėja į patalpas paduodamo oro kiekis.

- Filtrus patartina keisti kas 3-4 mėnesius arba

pagal ltro užterštumo jutiklio parodymus (juti-

klis PS 600 integruotas į agregatą).

- Aptarnavimo darbus turėtų atlikti tik patyrę ir

apmokyti darbuotojai.

- Ventiliatorius turi būti apžiūrimas ir valomas

mažiausiai 1 kartą per metus.

- Prieš pradedant aptarnavimo ar remonto

darbus įsitikinkite, ar įrenginys atjungtas nuo

elektros tinklo.

- Aptarnavimo darbus pradėkite tik sustojus bet

kokiam judėjimui ventiliatoriuje.

- Vykdydami techninio aptarnavimo darbus lai-

kykitės visų darbo saugos taisyklių.

- Variklio konstrukcijoje panaudoti aukšto na-

šumo guoliai. Jie yra užpresuoti ir nereikalauja

jokio tepimo per visą variklio tarnavimo laiką.

- Atjunkite ventiliatorių nuo įrenginio (a-b-c-d).

- Būtina kruopščiai apžiūrėti ventiliatoriaus

sparnuotę, ar nesusidarė dulkių ir kitokių me-

džiagų apnašos, galinčios išbalansuoti spar-

nuotę. Išbalansavimas sukelia vibraciją ir grei-

tesnį variklio guolių susidėvėjimą.

- Nuvalykite sparnuotę ir korpuso vidų švelniu,

netirpdančiu bei korozijos neskatinančiu plovi-

kliu ir vandeniu.

- Valydami sparnuotę nenaudokite aukšto

slėgio įrenginių, šveitiklių, aštrių įrankių arba

agresyvių tirpiklių, galinčių įbrėžti ar pažeisti

sparnuotę.

- Valydami sparnuotę nepanardinkite variklo į

skystį.

- Įsitikinkite, ar sparnuotės balansiniai svarsčiai

savo vietose.

- Įsitikinkite, ar sparnuotė nekliūna už korpuso.

- Sumontuokite ventiliatorių atgal į įrenginį. Pri-

junkite prie elektros tinklo (d-c-b-a).

- Jei po aptarnavimo darbų ventiliatorius neįsi-

jungia, arba savaime įsijungia termokontaktinė

apsauga - kreipkitės į gamintoją.

- Aptarnavimo metu, išimant/įdedant ventiliato-

rių nelaikyte jo už sparnuotės menčių. Tai gali

išbalansuoti ar sugadinti sparnuotę. Laikykite

tik už ventiliatoriaus korpuso.

Lent. 1

Tab. 1

• Darbinė Ištraukiamo ir tiekiamo oro tempera-

tūra bei drėgmė nurodyta lentelėje (Lent.1) • The working extract and supply air tempera-

tures, and humidity are given in the table

(Tab. 1).

stoff und Gummi angreifen; ohne Partikeln von

festen, klebenden sowie faserigen Materialien)

in den/aus dem Raum gefertigt und bestimmt.

• Abluft- und Zulufttemperatur sowie -feuchti keit

sind in der Tabelle (Tab.1) angegeben.

Esant žemesnei tiekiamo oro temperatūrai

nei -23 °C rekomenduojama naudoti elektrinį

pašildytuvą.

It is recommended to use electrical pre-heater

if the supply air temperature is below -23 C. Bei Außentemperaturen unter -23 °C ist es zu

emphehlen ein Vorheizrgeister zu benutzen.

• och frånluft anges i tabell (Tab. 1).

Tiekiamas oras

Tilluft

Supply

Zuluft

- temperatūra min./maks.

- temperatur min./max.

- temperature min./max.

- Temperatur min./max.

[°C] -23 / +40

- maks. drėgmė

- max. fuktnivå

- max. humidity

- max. Feuchtigkeit

[%] 90

Ištraukiamas oras

Frånluft

Extract

Abluft

- temperatūra min./maks.

- temperatur min./max.

- temperature min./max.

- Temperatur min./max.

[°C] +15 / +40

- maks. drėgmė

- max. fuktnivå

- max. humidity

- max. Feuchtigkeit

[%] 60

Rekommenderas att använda förvärmnings-

batteri om utelufttemperaturen är under -23 °C.

Gör aggregatet spänningslöst och vänta i

2 minuter (tills äktarna stannat helt) innan

aggregatet öppnas.

Smuts ökar luftmotståndet i lterna, vilket leder

till att mindre luft tillförs utrymmena.

- Rekommenderas att byta filter varje 3-4

månad, eller när ltervakten larmar. (sensor PS

600 är integrerat i aggregatet).

- Underhålls- och servicearbete bör endast

utföras av kvalicerad person..

- Fläktarna bör inspekteras och rengöras om det

behövs minst en gång per år.

- Se till att äktarna är spänningslösa innan

underhålls- eller servicearbete påbörjas.

- Påbörja arbetet efter det att fläktarna har

stannat helt..

- Beakta säkerhetsföreskrifterna vid underhålls-

eller servicearbete.

- Fläktarna har högeffektiva kullager. Motorn är

helt tät och är smorda för livstid.

- Ta ur äktarna från aggregatet (a-b-c).

- Kontrollera att äkthjulet är fri från damm eller

skräp som kan skapa obalans. Obalans kan

skapa vibrationer och slita på lager.

- Rengör äkthjulet och insidan av höljet med

skonsamt frätande rengöringsmedel och vatten.

- Använd inte högtryckstvätt, skarpa verktyg

eller aggresiva lösningsmedel som kan skada

äkthjulet och höljet.

- Sänk inte ned äkthjulet i vätska.

- Se till att äktens balansvikter inte har rubbats.

- Se till att äkthjulet roterar utan motstånd.

- Montera tillbaks äktarna i aggregatet (c-b-a).

- Om äktarna inte startar efter underhålls- eller

servicearbete eller termokontaktskyddet bryter,

kontakta tillverkaren.

- Vid underhålls- eller servicearbete håll inte

äktarna i äkthjulet, kan orsaka obalans och

skada äkthjulet. Håll äkten i dess hölje.

RIRS 1900HE/HW EKO 3.0

www.salda.lt

• Prieš pradedant aptarnavimo ar remonto

darbus įsitikinkite, ar įrenginys atjungtas nuo

elektros tinklo.

• Aptarnavimo darbus pradėkite tik sustojus

bet kokiam judėjimui ventiliatoriuose.

• Šilumokaitis valomas kartą metuose.

• Aptarnavimo darbus rotoriniam šilumokaičiui

būtina atlikti 1 kartą metuose.

• Būtina patikrinti ar neužteršti šilumokaičio

tarpai, sandarumo šepečiai nesusidevėję,

nesusidevėjusi rotoriaus diržinė pavara, ro-

torinio šilumokaičio užspaudimo mazgai yra

sandarūs.

• Rotorinis šilumokaitis yra lengvai išimamas iš

įrenginio atjungus šilumokaičio variklio maiti-

nimo laidą (pav. a-b).

• Šilumokaitis išplaunamas šilto vandens ir

aliuminio korozijos nekeliančiu šarmo tirpa-

lu arba oro srove.Tiesioginė skysčio srovė

nerekomenduojama, nes tai gali pakenkti

šilumokaičiui.

• Valant šilumokaitį BŪTINA apsaugoti šilu-

mokaičio variklį nuo drėgmės ir skysčio pa-

tekimo.

• DĖMESIO! Šilumokaitį draudžiama naudoti,

jei išimti ltrai!

• Be sure the unit is disconnected from power

source before performing any maintenance

or repair.

• Proceed to maintenance and repair after any

rotation in the fan stopped.

• Clean it once a year.

• The maintenance works for the rotor heat

exchanger shall be carried out once a year.

• Ensure that the gaps of the heat exchanger

are not contaminated, the seal brushes are

not worn, the belt drive is not worn and the

clamp assemblies are tight.

• The rotor heat exchanger can be easily re-

moved from the unit by disconnecting the

power supply cable of the heat exchanger

motor (Pic. a-b).

• The heat exchanger is cleaned using the

solution of warm water and non-corrosive

toward aluminum alkaline agent or the air

stream. It is not recommended to apply di-

rect stream of liquid as it can harm the heat

exchanger.

• It is NECESSARY to protect the motor of the

heat exchanger from the moisture and liquid

while cleaning the heat exchanger.

• CAUTION! It is forbidden to use the heat ex-

changer if the  lters are removed!

• Wird einmal jährlich gereinigt.

• Einmal jährlich reinigen.

• Wartungsarbeiten für die Rotationswärme-

tauscher sollten einmal jährlich durchgeführt

werden.

• Es muss überprüft werden, ob die Hohlräume

der Wärmetauscher nicht verschmutzt und

die Dichtungsbürsten oder die Antriebsrie-

men nicht abgenutzt sind, ebenfalls, ob die

Abklemmpunkte der Rotationswärmetauscher

noch dicht sind.

• Der Rotationswärmetauscher ist leicht aus der

Anlage herauszunehmen, das Netzkabel der

Motors herauszieht (Abb.

a-b

• Der Wärmetauscher kann mit warmem Was-

ser, keine Aluminiumkorrosion hervorrufender

Lauge oder Druckluft gereinigt weden. Ein

direkter Flüssigkeitsstrahl ist nicht zu empfeh-

len, da der Wärmetauscher dadurch Schaden

nehmen kann.

• Beim Reinigen des Wärmetauschers muss der

Motor UNBEDINGT vor Feuchtigkeit und Flüs-

sigkeit geschützt werden.

• ACHTUNG! Der Wärmetauscher darf nicht be-

nutzt werden, wenn die Filter entfernt wurden!

• Försäkra att aggregatet är spänningslöst innan

underhållsarbete eller reperation påbörjas.

• Påbörja servicearbete efter det att äktarna har

stannat.

• Växlaren bör rengöras en gång per år.

• Se till att hålen i värmeväxlaren inte är igensat-

ta. Lister och borstar inte är slitna. Remmen är

tillräckligt spänd och växlarens infästningar inte

är lösa.

• Växlaren kan enkelt tas ur aggregatet genom

att koppla ur den elektriska anslutningen (se

bild. a-b).

• Värmeväxlaren rengörs med ljummet vatten

och mild tillsats av icke korrosivt alkaliskt ren-

göringsmedel. Använd inte högtryckstvätt då

det kan skada växlaren.

• Det är NÖDVÄNDIGT

att skydda rotormotor

från fukt och vätska vid rengöring.

• OBS! Det är förbjudet att köra värmeväxlaren

om det inte är några lter i aggregatet.

RIRS 1900HE/HW EKO 3.0

www.salda.lt

Visa mūsų gamykloje pagaminta ventiliacinė

įranga patikrinama bei išbandoma. Tiesiogin-

iam pirkėjui parduodamas ir iš įmonės terito-

rijos išgabenamas tik veikiantis, kokybiškas

gaminys. Jam suteikiama 2 metų garantija nuo

sąskaitos-faktūros išrašymo datos.

Jei įranga sugadinama pervežimo metu,

pretenzija turi būti pateikta transporto įmonei.

Mūsų įmonė šių nuostolių nedengia.

Garantija netaikoma tais atvejais, kai gedimas

atsiranda dėl avarijos ar nelaimingo atsitikimo;

netinkamo įrangos eksploatavimo, aplaidžios

priežiūros; įrangos susidėvėjimo. Garantija taip

pat netaikoma įrangai, kuri be mūsų žinios ir

sutikimo buvo modernizuota. Išvardinti dalykai

nesunkiai pastebimi, grąžinus gaminį į mūsų

gamyklą ir atlikus pirminę apžiūrą.

Jei tiesioginis pirkėjas nustato, kad ventiliacinė

įranga neveikia ar turi defektų, jis per 5 darbo

dienas turi kreiptis į gamintoją, nurodydamas

kreipimosi priežastį, bei pristatyti įrangą į

gamyklą už savo lėšas.

All equipment manufactured in our factory

is pre-run and tested before leaving, and is

shipped in good working order and condition.

We therefore extend to the original purchasers

the following Warranty for the period of two years

from the original date of purchase.

If equipment is found to have been damaged in

transit, a claim should be made against carrier,

as we assume no responsibility for such damage.

This warranty does not apply to defects caused

by accident, misuse, neglect, or wear and tear,

nor can be held responsible for incidental and

consequential expense and loss, nor does this

warranty apply to equipment where alterations

have been executed without our knowlege or

consent. These conditions are readily discern-

able when the equipment is returned to our

factory for inspection.

If equipment is found to be faulty, or a break-

down occured, the purchaser should inform us

within ve working days and deliver the equip-

ment to manufacturer. Delivery costs should be

covered by customer.

Alle von uns produzierte Geräte sind bei uns

ab Werk geprüft und getestet. Sie sind von

guten Arbeitsordnung. Auf dem Grund geben

wir für unseren Käufer vom Rechnungsdatum

2 Jahre Garantie.

Wenn man ein Gerät während Transportierung

beschädigt ist, muss die Schaden die Trans

portrma zahlen, weil wir nehmen dafür keine

Verantwortung.

Die Geräte mit Schaden, die nach Unfällen,

fehlerhafte Nutzung, nachlässiger Aufsicht

oder in Folge des Verbrauchs entstanden sind,

können nicht unter dieser Garantie stehen. Wir

werden keine Verantwortung tragen für einma-

lige oder ständige Schaden und Auskommen,

die deswegen entstehen werden. Unter Garantie

stehen auch nicht die Geräte, in denen die

Veränderungen gemacht waren, ohne uns zu

informieren. Diese Veränderungen sind leicht

zu bemerken, wenn sie für die Prüfung des

Schadens zurückgesendet werden.

Nach der Feststellung des Schadens oder

Defekts muss Käufer in 5 Tagen uns Bescheid

geben und die Geräte auf seine Kosten für

Prüfung zurücksenden.

• Electrical heater does not need to be serv-

iced additionally. It is compulsory to change

lters as described above.

• Heaters have 2 thermal protections: automat-

ically self-resetting, which activates at +50°C

and the manually restored, which activates at

+100°C.

• After the activation of the manually restored

protection, the unit must be disconnected

from the power supaply. Wait until the heating

elements cool down and the fans stop rotat-

ing. After identifying and removing the reason

of failure, to start the unit, press the “reset”

button. The failure can be identied only

by a qualied professional.

• It’s possible to take out electrical heater, if

there is a need. First unplug electrical con-

nection from the heater and pull it out (Pic.

a-b). Also it’s neccesary to unplug X22 con-

nection of electrical heater control bord and

connect control socket X22 (marked red) with

socket X34 (marked blue) see “System ad-

justment guidlines / Electrical/water sup-

ply air heater”.

• Das Elektro-Heizregister bedarf keiner zusätzli-

chen Wartung. Es sind nur die Filter rechtzeitig

zu wechseln, wie oben aufgeführt.

• Heizregister verfügen über 2 Wärmeschutz-

vorrichtungen: die mit einer automatischen

Rückstellung, die bei +50 ºC anspricht; die mit

einer manuellen Rückstellung, die bei +100 ºC

anspricht.

• Bei Bedarf kann das Elektro-Heizregister

herausgenommen werden. Dazu den Strom-

anschluss am Heizregister trennen und das

Heizregister herausziehen (Abb. a-b). Den

Stecker X22 der elektrischen Erwärmungsein-

richtung aus der Buchse der Automatikplatte

(rot gekennzeichnet) herausziehen und den

blau gekennzeichneten Stecker X34 zur roten

Buchse X22 anschließen, S. „Emphehlungen

für die Bestimmung des Systems. Elekt-

rische Erwärmungseinrichtung / Wasser-

Erwärmungseinrichtung der Zuluft“.

• Elektrinis šildytuvas papildomo aptarnavimo

nereikalauja. Būtina tik laiku keisti ltrus, kaip

nurodyta auksčiau.

• Šildytuvai turi 2 šilumines apsaugas: automa-

tiškai atsistatančią, kuri suveikia prie +50 ºC;

ir rankiniu būdu atsatomą, kuri suveikia prie

+100 ºC.

• Suveikus rankiniu būdu atstatomai apsaugai

reikia atjungti įrenginį nuo maitinimo šaltinio.

Palaukti kol atvės kaitinimo elementai ir nu-

stos suktis venatiliatoriai. Nustačius gedimo

priežastį, reikia ją pašalinti. Paspausti “reset”

mygtuką ir paleisti įrenginį. Nustatyti gedimą

gali tik kvalikuotas darbuotojas.

• Esant būtinybei elektrinį šildytuvą galima iš-

imti. Reikia atjungti elektrinę jungtį nuo šildy-

tuvo ir šildytuvą ištraukti (Pav. a-b). Taip pat

reikia ištraukti šildytuvo jungtį X22 nuo auto-

matikos plokštės ir sujungti automatikos lizdą

X22 (pažymėtas raudonai) su X34 kištuku

(pažymėtas mėlynai) žr. “Rekomendacijos

sistemos derinimui, Elektrinis/vandeninis

tiekiamo oro šildytuvas”.

• Elbatteriet behöver inget ytterligare underhåll.

Det är tillräckligt med att byta lter enligt be-

skrivning ovan.

• Elbatteriet har två termiska skydd. Ett som

återställs automatiskt, aktiveras vid +50ºC. Det

andra skyddet återställs manuellt, aktiveras vid

+100ºС.

• Om det manuella överhettningsskyddet akti-

veras måste aggregatet göras spänningslöst.

Vänta tills att värmeelementet svalnat och äk-

tarna stannat innan aggregatet öppnas. Efter

att fel åtgärdats tryck på reset-knappen och

starta aggregatet.

• Om nödvändigt kan elbatteriet tas ut ur ag-

gregatet. Lossa den elektriska anslutningen

till elbatteriet och dra ut det (se bild. a-b). Det

är ochså nödvändigt att koppla ur kontakt X22

anslutning av elbatteriets styrkort och anslu-

ta kontakt X22 (märkt röd) med kontakt X34

(märkt blå) se ”Systeminställningar /el/vatten-

batteri”.

Alla produkter som är tillverkade av oss är

provkörda och testade innan de lämnar fabriken.

Vi lämnar följande garanti för en period av två

år räknat från inköpsdatum. Om det visar sig att

produkterna skadats under transport, bör krav

ställas mot transportör, vi tar inget ansvar för

sådana skador.

Denna garanti gäller inte för fel orsakade av

olyckshändelse, missbruk, försummelse eller

slitage. Vi håller oss inte ansvariga för konse-

kvenser och kostnader orsakade av detta.

Garantin gäller inte för produkter där föränd-

ringar har gjorts utan vår vetskap eller samtycke.

Detta kontrolleras när produkterna har skickats

tillbaks till fabrik. Om produkterna visar sig vara

felaktiga eller gått sönder bör köparen meddela

oss inom fem dagar och skicka tillbaka produk-

terna till oss.

RIRS 1900HE/HW EKO 3.0

www.salda.lt

Šildytuvas

Värmebatteri

Heizregister

Heater

- fazė/įtampa

- fas/spänning

- phase/voltage

- Phase/Spannung

[50 Hz/VAC] ~3, 400

AVS 315

- naudojama galia

- effektförbrukning

- power consumption

- Leistungsaufnahme

[kW] 9

Ventiliatoriai

Fläktar

Fans

Ventilatoren

- fazė/įtampa

- fas/spänning

- phase/voltage

- Phase/Spannung

[50 Hz/VAC] ~1, 230

šalinimo

frånluft

exhaust

abluft

- galia/srovė

- effekt/ström

- power/current

- Nennleistung/Nennstrom

[kW/A] 0,565 / 2,56

- apsisukimai

- hastighet

- speed

- Drehzahl

[min-1]2600

tiekimo

tilluft

supply

zuluft

- galia/srovė

- effekt/ström

- power/current

- Nennleistung/Nennstrom

[kW/A] 0,586 / 2,6

- apsisukimai

- hastighet

- speed

- Drehzahl

[min-1]2600

- valdymo signalas

- reglersignal

- control input

- Steuerungsignal

[VDC] 0-10

- apsaugos klasė

- kappslingsklass

- protection class

- Schutzart

IP-54

Bendra naudojama galia

Total effektförbrukning

Total power consumption

Total Leistungsaufnahme

- galia/srovė

- effekt/ström

- power/current

- Nennleistung/Nennstrom

[kW/A] 10,2 / 19 1,2 / 4,3

Valdymo automatika sumontuota

Integrerad styr

Automatic control integrated

Integriertes Steuerungsystem

Šiluminis našumas

Temperaturverkningsgrad

Thermal efciency

Thermischer Wirkungsgrad

74%

Sienelių izoliacija

Isolering hölje

Insulation of walls

Isolation der Wände

[mm] 50

Svoris

Vikt

Weight

Gewicht

[kg] 162,0 160,0

Maitinimo laido skerspjūvis

Anslutande spänningskabel

Cross-section of the power supply cable

Querschnitt Netzkabel

[mm²] 5x2,5 3x1,5

Apsaugos įrenginys*

Säkerhetsbrytare*

Circuit breaker*

Sicherungsautomat*

Poliai

Полюса

Poles

Polzahl

3 1

I [A] B25 B10

Įmonė pasilieka teisę keisti techninius

duomenis

Subject to technical modication Änderungen in Konstruktion und Design sind

vorbehalten

Vi förbehåller oss rätten till ändringar utan

föregående meddelande

Thermal efciency of RIRS 1900HE/HW EKO 3.0 was calculated at 1200m³/h (indoor conditions +20o/60%; outdoor conditions -20o/90%)

* automatinis jungiklis su C charakteristika

* automatisk brytare med karekstik C

* automatic switch with characteristic C

*Automatikschalter mit C Charakteristik

RIRS 1900HE/HW EKO 3.0

www.salda.lt

Filtrų klasė ir matmenys

Filterklass och mått

Filter class and dimen-

sions

Filterklasse und Abmes-

sungen

Šalinimo

frånluftexhaust

Abluft M5

Plotis

Bredd

Width

Breite

L [mm] 745

Aukštis

Höjd

Height

Höhe

H [mm] 350

Gylis

Djup

Depth

Tiefe

L2 [mm] 46

Tiekimo

tilluft

supply

Zuluft

Plotis

Bredd

Width

Breite

L [mm] 745

Aukštis

Höjd

Height

Höhe

H [mm] 350

Gylis

Djup

Depth

Tiefe

L2 [mm] 46

Filtro modelis

Typ av lter

Filter model

Filter-Modell

MPL

Įmonė pasilieka teisę keisti techninius

duomenis

Subject to technical modication Änderungen in Konstruktion und Design sind

vorbehalten

Vi förbehåller oss rätten till ändringar utan

föregående meddelande

855

315

427

236

1074

900

1350

104

1113

RIRS 1900HE/HW EKO 3.0

www.salda.lt

400mm

Pav. 01

Bild. 01

Pic. 01

Bild 01

- Montavimo darbus turėtų atlikti tik patyrę ir

apmokyti darbuotojai.

- Įrenginį būtina sumontuoti ant lygaus hori-

zontalaus paviršiaus taip, kad gaminys nebūtų

pasviręs (pav 01).

- Prieš pajungiant į ortakių sistemą, vėdinimo

įrenginio ortakių pajungimo angos turi būti

uždengtos.

- Esant poreikiui yra numatyta galimybė

pakeisti aptarnavimo pusę.

- Prijungdami ortakius, atkreipkite dėmesį į oro

srauto kryptis, nurodytas ant įrenginio korpuso.

- Nejunkite alkūnių arti įrenginio pajungimo

anšų. Minimalus atstumas tiesaus ortakio

tarp įrenginio ir pirmo ortakių atsišakojimo oro

įsiurbimo kanale turi būti 1xD, oro išmetimo

kanale 3xD, kur D- ortakio diametras.

- Jungiant ventiliatorių į ortakių sistemą,

patariame naudoti priedus- apkabas (pav 02).

Tai sumažins įrenginio perduodamus virpesius

į ortakių sistemą ir aplinką.

- Būtina sumontuoti taip, kad ortakių sistemos

ir jos visų komponentų svoris neapkrautų

vėdinimo įrenginio.

- Montuojant būtina palikti pakankamai vietos

vėdinimo įrenginio aptarnavimo durelėms

atidaryti.

- Jei sumontuotas vėdinimo įrenginys yra pri-

glaustas prie sienos, tai gali perduoti triukšmo

vibracijas į patalpą, nors ir ventiliatorių suke-

liamas triukšmo lygis yra priimtinas. Patariame

montuoti 400 mm atstumu nuo artimiausios

sienos. Jei tai nėra įmanoma, patariame mon-

tuoti prie sienos su patalpa, kuriai keliamas

triukšmas nėra svarbus.

- Taip pat vibracijos gali būti perduodamos

per grindis. Jei yra tokia galimybė, būtina

papildomai izoliuoti grindis, kad nuslopinti

keliamą triukšmą.

- Vamzdynai prie šildytuvo jungiami taip, kad

atliekant aptarnavimo ir remonto darbus,

vamzdynus būtų galima greitai išmontuoti ir

išimti šildytuvą iš įrenginio korpuso.

- Vamzdynai su tiekiamais ir grįžtamais

šilumos nešėjais turi būti prijungiami taip, kad

šildytuvas veiktų priešinga oro srautui kryptimi.

Šildytuvui dirbant tos pačios krypties srovių

režimu sumažėja vidutinis temperatūrų skirtu-

mas, turintis įtakos šildytuvo našumui.

- Jei yra galimybė kondensatui ar vandeniui

patekti į įrenginį, būtina sumontuoti išorines

apsaugos priemones.

- Installing should only be performed by qualied

and trained staff.

- The unit must be mounted on the at horizontal

surface so tas not to lean (Pic. 01).

- Before connecting to the air duct system, the

connection openings of ventilation system air

ducts must be closed.

- If necessary, the maintenance side can be

changed.

- When connecting air ducts, consider the air

ow directions indicated on the casing of the unit.

- Do not connect the duct elbows in vicinity of

the connection anges of the unit. The minimum

distance of the straight air duct between the unit

and the rst branch of the air duct in the suction

air duct must be 1xD, in air exhaust duct 3xD,

where D is diameter of the air duct.

- It is recommended to use the accessories-

holders (Pic. 02) for connection of the fan to

the air duct system. This will reduce vibration

transmitted by the unit to the air duct system

and environment.

- Installation must be performed in such manner

that the weight of the air duct system and its com-

ponents would not overload the ventilation unit.

- Enough space must be left during installation

for opening of the maintenance door of the

ventilation unit.

- If the installed ventilation unit is adherent to

the wall, it may transmit noise vibrations to the

premises even though the level of noise caused

by the fans is admissible. The installation is rec-

ommended at the distance of 400 mm from the

nearest wall. If it is not possible, the installation

of the unit is recommended by the wall of the

room where the level of noise is not important.

- Also, vibrations can be transmitted through the

oor. If possible, additionally insulate the oor to

suppress the noise.

- Pipes are connected to the heater in such way

that they could be easily disassembled and the

heater could be removed from the unit casing

when performing service or repair works.

- Pipes with supply and return heat carriers must

be connected in such way that the heater would

work in the opposite direction for the air ow. If

the heater works using the same directions, the

mean temperature difference decreases which

affects the heater efciency.

- If there is a possibility for condensate or water

to access the unit, external protective means

must be tted.

- Die Montage darf nur durch ausgebildetes

und eingewiesenes Fachpersonal durchgeführt

werden.

Das Gerät ist auf einer ebenen und horizontalen

Oberäche nicht geneigt zu montieren (Bild 01).

Vor dem Anschließen an das Luftleitungssystem

sind die Anschlussöffnungen für Luftleitungen

abzudecken.

- Bei Bedarf besteht die Möglichkeit, die Wartungs-

seite zu ändern.

- Beim Anschließen der Luftleitungen ist auf die am

Gerätegehäuse angegebenen Luftströmungsrich-

tungen zu achten.

- Schließen Sie keine Bögen in der Nähe von Gerä-

teanschlussstutzen an. Der Mindestabstand einer

geraden Luftleitung zwischen dem Gerät und der

ersten Abzweigung in der Zuluftleitung muss 1xD,

in der Abluftleitung 3xD betragen (D - Durchmesser

der Luftleitung).

- Beim Anschließen des Ventilators an das Luftlei-

tungssystem empfehlen wir, Zusatzkomponenten

- Flexibele Verbindung - zu verwenden (Bild 02).

Dies verringert die vom Gerät an das Luftlei-

tungssystem und die Umgebung übertragenen

Schwingungen.

- Die Montage ist so durchzuführen, dass durch

das Gewicht des Luftleitungssystems und aller

seiner Bauteile keine Belastungen am Lüftungs-

gerät auftreten.

- Bei der Montage ist ein ausreichender Schwenk-

bereich für die Wartungstür des Lüftungsgerätes

vorzusehen.

- Wird das Lüftungsgerät dicht an der Wand

montiert, können dadurch die Schallvibrationen

in den Raum übertragen werden, auch wenn

der Geräuschpegel der Ventilatoren akzeptabel

ist. Es ist zu empfehlen, die Montage in einem

Abstand von 400 mm zur nächstgelegenen Wand

durchzuführen. Ist dies nicht möglich, empfehlen

wir die Montage an einer Wand zu einem Raum,

für den der Lärm nicht wichtig ist.

- Die Schwingungen können auch über die Fußbö-

den übertragen werden. Besteht diese Möglichkeit,

sollten die Fußböden zusätzlich isoliert werden, um

den Lärm abzudämpfen.

- Die Rohrleitungen sind am Heizregister so anzu-

schließen, dass sie bei Wartungs- und Instandset-

zungsarbeiten schnell demontiert werden können,

um das Heizregister aus dem Gerätegehäuse

herauszunehmen.

- Der Zu- und Rücklauf der Wärmeübertrager

ist so anzuschließen, dass das Heizregister

in entgegengesetzter Luftströmungsrichtung

funktioniert. Wird das Heizregister in gleicher

Strömungsrichtung betrieben, verringert sich die

mittlere Temperaturdifferenz, die die Leistung des

Heizregisters beeinusst.

- Besteht die Möglichkeit zum Eindringen von

Kondensat bzw. Wasser ins Gerät, sind externe

Schutzvorrichtungen anzubringen.

Pav. 02

Bild. 02

Pic. 02

Bild 02

- Installation bör utföras av behörig person.

Aggregatet ska installeras på en plan och fast

yta (Bild. 01).

Aggregatets anslutningar ska vara förseglade

(lock) tills det att aggregatet ska driftas, för att

undvika kondens i aggregatet.

- Innan aggregatet ansluts till kanalsysstemet se

till så att kanalerna är öppna ( inga lock).

- Om nödvändigt byt inspektionssida.

- Anslut kanalerna till aggregatet enligt luftrikt-

ningssymbolerna.

- Undvik att ansluta böjar direkt på aggregatets

anslutningsstosar. Kanalsystemet bör anslutas på

ett sådant sätt att vibrationer från aggregatet inte

kan överföras till kanalsystem eller omgivning. Min

raksträcka innan första böjen är 1xD på tilluften och

3xD på frånluftsidan, där D är kanalens diameter.

- Rekommenderas att använda klammrar (Bild.

02) för anslutning av aggregatet till kanalsystemet.

Det reducerar vibrationerna från aggregatet till

kanalsystem och omgivning.

- Installationen ska utföras på ett sådant sätt att

kanalsystemets vikt inte belastar aggregatet.

- Se till att det nns tillräckligt med inspektions-

utrymme framför aggregatet så att dörrarna kan

öppnas.

- Om aggregatet står mot en vägg kan ljud över-

föras till omgivningen, rekommenderat avstånd till

närmaste vägg är 400 mm. Om inte det är möjligt

försök placera aggregatet mot en vägg till ett an-

gränsande rum som inte är så ljudkänsligt. Isolera

vägg med en tung isolering.

- Ljud kan också överföras genom golv, isolera gol-

vet med en tung isolering för att minska ljudnivån.

- Se till att rören kopplas till vattenbatteriet på ett

sådant sätt att batteriet enkelt kan tas bort vid

underhålls- eller servicearbeten.

- Tillopp och returvatten ska kopplas så att värme-

batteriet arbetar i motsatt riktning som luftödet. Om

värmebatteriet arbetar i samma riktning påverkar

det effektiviteten negativt.

- Om det är möjligt att vatten och att det kan kon-

densera i aggregatet ska extra skydd installeras.

RIRS 1900HE/HW EKO 3.0

www.salda.lt

IV - exhaust air fan

PV - supply air fan

RR - rotor heat exchanger

R - motor of rotor heat exchanger

KE1 - electrical heater (just RIRS 1900HE

EKO 3.0)

PF -  lter for supply air

IF -  lter for extract air

TJ - temperature sensor for supply air (supplied

in set with integrated automatic controll system)

TL - temperature sensor for fresh air (supplied

in set with integrated automatic controll system)

DTJ - Temp. and humidity sensor for extract air.

IV - šalinamo oro ventiliatorius

PV - tiekiamo oro ventiliatorius

RR - rotorinis šilumokaitis

R - rotorinio šilumokaičio variklis

KE1 - elektrinis šildytuvas (tik RIRS 1900HE

EKO 3.0)

PF - šviežio oro  ltras

IF - šalinamo oro  ltras

TJ - tiekiamo oro temperatūros jutiklis (tiekia-

mas kartu su integruota automatinio valdymo

sistema)

TL - šviežio oro temperatūros jutiklis (tiekia-

mas kartu su integruota automatinio valdymo

sistema)

DTJ - Ištraukiamo oro dregmės ir temeperatū-

ros jutiklis.

IV - Abluftventilator

PV - Zuluftventilator

RR - Rotorwärmetauscher

R - Motor von Rotationswärmetauscher

KE1 - Elektro - Heizregister (nur RIRS 1900HE

EKO 3.0)

PF - Außenluftlter

IF - Abluftlter

TJ - Zulufttemperaturfühler (zusammen mit

Schaltschrank lieferbar)

TL - Aussenlufttemperaturfühler (Zusammen mit

Schaltschrank lieferbar)

DTJ - Abluftfeuchte- und Temperaturfühler.

DTJ

Priedai

Tillbehör

Accessories

Zubehöre

RIRS 1900HW EKO 3.0

RIRS 1900HE EKO 3.0

Priedai

Tillbehör

Accessories

Zubehöre

Tiekiamas oras

Tilluft

Supply air

Zuluft

Šalinamas oras

Avluft

Exhaust air

Fortluft

Ištraukiamas oras

Frånluft

Extract air

Abluft

Šviežias oras

Uteluft

Fresh air

Aussenluft

Tiekiamas oras

Tilluft

Supply air

Zuluft

Šalinamas oras

Avluft

Exhaust air

Fortluft

Ištraukiamas oras

Frånluft

Extract air

Abluft

Šviežias oras

Uteluft

Fresh air

Aussenluft

IV - frånluftsäkt

PV - tilluftsäkt

RR - roterande värmeväxlare

R - rotormotor

KE - elbatteri (endast RIRS 1200 HE EKO 3.0)

PF - tilluftslter

IF - frånluftslter

TJ - temp.givare tilluft

TL - temp.givare uteluft

DTJ - temp- och fuktgivare frånluft

RIRS 1900HE/HW EKO 3.0

www.salda.lt

Vaizdas iš aptarnavimo pusės

šalinamas oras

ištraukiamas oras

šviežias oras

tiekiamas oras

Inspektionssida

avluft

frånluft

uteluft

tilluft

View from the inspection side

exhaust air

extract air

fresh air

supply air

Von der Bedienseite aus betrachtet

Fortluft

Abluft

Aussenluft

Zuluft

Vėdinimo įrenginiui galima keisti aptarnavimo

pusę, t.y. jis gali būti montuojamas su „kairiniu“

lauko oro paėmimu arba su „dešininiu“ lauko

oro paėmimu. Tai galima padaryti sukei-

tus nugarines ir priekines dureles vietomis.

Standartiškai įrenginys tiekiamas kairine ver-

sija.

For the ventilation unit the maintenance side

can be changed, i.e. it can be mounted with the

left fresh air inlet or the right fresh air inlet. That

can be implemented by interchanging

the back door with the front door. The default

version of ventilation unit is left.

Für das Lüftungsgerät kann die Wartungsseite

geändert werden, d.h., es kann entweder mit

der „linken“ oder der „rechten“ Außenluftzufuhr

montiert werden. Dies erfolgt durch Ver-

tauschen der hinteren Tür mit der vorderen Tür.

Standardmäßig wird eine linksseitige Gerätver-

sion geliefert.

RIRS 1900HW EKO 3.0

Aggregatets inspektionssida kan ändras, välj

om uteluftanslutningen ska vara på höger eller

vänster sida. Ändra inspektionssida genom att

byta plats på aggregatets dörrar (bakstycket

yttas till framsidan). Standard utförande från

fabrik är vänsterutförande.

RIRS 1900HE/HW EKO 3.0

www.salda.lt

RIRS 1900HE EKO 3.0

RIRS 1900HE/HW EKO 3.0

www.salda.lt

CO2

CO2 keitiklis

CO2givare

CO2 transmitter

CO2 Fühler

Skirtuminio slėgio keitiklis

Tryckgivare

Differential pressure transmitter

Differenzdruck-Messumformer

KCO2

RC02-F2

RCO2-D-F2

1141

MPL

Paneliniai ltrai

Filter

Panel lters

Paneel-Filter

VVP/VXP

(RIRS 1900HW EKO 3.0)

2-3-eigis vožtuvas

2-3-vägs styrventil

2-3-way valve

2-3-Wege-Ventil

RMG

Pamaišymo mazgas

Shuntgrupp

Mixing point

Regelungseinheit

SSB

(RIRS 1900HW EKO 3.0)

Elektrinė pavara

Ställdon

Electromotoric actuator

Elektromotorischer Stellantrieb

AVS 315

(RIRS 1900HW EKO 3.0)

Apvalus kanalinis vandeninis

aušintuvas

Värmebatteri

Round duct water heater

Warmasserheizregister für runde

Kanäle

AVA 315

Apvalus kanalinis vandeninis

aušintuvas

Kylbatteri

Circular duct water cooler

Wasserkühler für runde Kanäle

AKS/SAKS

Apvalus kanalinis slopintuvas

Cirkulär ljuddämpare

Circular duct silencers

Rohrschalldämpfer

Atvamzdis “Outlet Cover”

Branch pipe “Outlet Cover”

Skydd för avluft

Ausblas-/Ansaugstuzten “Outlet

Cover”

Apkaba

Klammer

Clamp

Verbindungsmanschetten

LSFP

Lanksti jungtis

Dukstos

Flexible connection

Flexible Verbindung

SKG

Sklendė SKG

Avstängningsspjäll SKG

Shut-off damper SKG

Schliessklappen SKG

Sklendės pavara

Ställdon för spjäll

Actuator for dampers

Klappenmotor

FLEX

Valdymo pultas

Manöverpanel

Remote controller

Fernbedienung

KFF-U / RFF-U-F2

Kanalinis drėgmės jutiklis

Fuktgivare

Duct humidity sensor

Kanalfeuchtefühler

SPs

Spyruoklinė sklendės pavara

Ställdon för spjäll

Spring return actuator for damper

Stellantrieb mit Federrücklauf

RIRS 1900HE/HW EKO 3.0

www.salda.lt

TJ - Temperature sensor for supply air

T1 -Water heater antifreeze thermostat

TV - Water heater antifrost sensor

VV -Cooler 2-way valve

M4 - Circulation pump of the heater

M5 - Water cooler valve actuator (24VAC, 3-po-

sition control signal)

M6 - The heater valve actuator

TJ - Tiekiamo oro temperatūros jutiklis

T1 - Vandeninio šildytuvo priešužšaliminis

termostatas

TV - Vandeninio šildytuvo priešužšaliminis

jutiklis

VV -Aušintuvo dvieigis vandens vožtuvas

M4 - Šildytuvo cirkuliacinis siurblys

M5 - Vandeninio aušintuvo vožtuvo pavara

(24VAC, 3 pozicijų valdymo signalas)

M6 - Šildytuvo vožtuvo pavara

TJ - Zulufttemperaturfühler

T1 - Frostschutzthermostat Wasserregister

TV - Frostschutzfühler Wasserregister

VV - 2-Wege-Ventil Wasserkühler

M4 - Umwälzpumpe Wasserregister

M5 - Wasserkühler Ventilantrieb (24VAC,

3-Stellung Steuersignal)

M6 - Stellantrieb des Wasserventils

Tiekiamo oro temperatūra gali būti reguliuo-

jama pagal tiekiamo arba ištraukiamo oro tem-

peratūros jutiklio išmatuotą ir vartotojo nuotoli-

niame valdymo pultelyje nustatytą temperatūrą.

Vartotojo nustatyta tiekiamo oro temperatūra

palaikoma plokšteliniu (arba rotoriniu) šilumo-

kaičiu ir papildomu elektriniu ir/arba vandeninių

šildytuvu (užsakomas kaip priedas). Kai tiekia-

mo oro temperatūra yra mažesnė už nustatytą,

apėjimo sklendė („By-pass“) uždaroma (švie-

žias lauko oras praleidžiamas pro plokštelinį

šilumokaitį). Jei įrenginys turi rotorinį šilumokai-

tį, tuomet stabdomas jo sukimąsi. Nepasiekus

nustatytos temperatūros, įjungiamas šildytuvas

(elektrinis arba vandeninis) ir neišjungiamas

(vandeninio variantu atidarinėjamas/uždarinė-

jamas šildytuvo vožtuvas) tol, kol pasiekiama

nustatytoji temperatūra. Tiekiamo oro tempe-

ratūrai esant didesnei už nustatytos, pirmiausia

išjungiamas šildytuvas. Jei temperatūra vis dar

aukštesnė už nustatytą, tai atidaroma apėjimo

sklendė arba jei įrenginys turi rotorinį šilumokai-

tį, tuomet stabdomas jo sukimasis.

Nuotoliniame valdymo pultelyje temperatūra

(nustatomoji ir jutiklių išmatuotoji) atvaizduoja-

ma Celsijaus laipsniais (°C).

Patalpos (-ų) oro temperatūra gali būti regu-

Supply air temperature can be adjusted

according to the temperature measured by the

supply or extracted air temperature sensor and

the temperature which is set by the user on the

remote control panel. User selected supply air

temperature is maintained by the plate (or rotor)

heat exchanger and additional electric and/or

water heater (optional). When the supply air

temperature is under the set temperature, by-

pass valve is closed (fresh ambient air passes

through the plate heat exchanger). If the device

has the rotor heat exchanger, then rotation is

stopped. In case the set temperature is not

reached, the heater (electric or water) is switched

on and operates (heater valve is opened/closed if

water heater is used) until the set temperature is

reached. When supply air temperature exceeds

the set temperature, the heater is switched off in

the rst place. If the temperature is still greater

than the set temperature, the by-pass valve is

opened or rotation is stopped if the device has

rotor heat exchanger.

In the remote controller, temperatures (the set

and the measured) are displayed as degrees

Celsius (°C).

Room air temperature can be adjusted not

only according to the supplied air temperature

Zulufttemperatur wird laut der Temperatur, die

durch den Fühler für Zu- und Ablufttemperatur

gemessen und durch den Benutzer im

Fernbedienungspult eingestellt ist, geregelt

werden. Die durch den Benutzer eingestellte

Zulufttemperatur wird durch den Platten-

(od. Rotor-)Wärmetauscher und/oder einen

zusätzlichen Elektro- od. Wasserheizer (wird

als Zusatz bestellt) beibehalten. Wenn die

Zulufttemperatur die eingestellte Temperatur

unterschreitet, wird die Bypass-Klappe

geschlossen (frische Außenluft wird durch den

Plattenwärmetauscher eingelassen). Wenn in

der Anlage ein Rotorwärmetauscher eingerichtet

ist, wird dann sein Drehen gestoppt. Wenn die

eingestellte Temperatur unterschreitet wird, wird

der (Elektro- od. Wasser)Heizer eingeschaltet und

nicht ausgeschaltet (durch das Wassergerät wird

das Ventil des Heizers geöffnet/geschlossen),

bis die eingestellte Temperatur erreicht wird.

Wenn die Zulufttemperatur überschritten wird,

wird die Bypass-Klappe geöffnet oder – wenn in

der Anlage ein Rotorwärmetauscher eingerichtet

ist – das Drehen des letzteren gestoppt.

Auf dem Fernbedienungspult wird die

Temperatur (die eingestellte und die durch

die Fühler gemessene) in Grad Celsius (°C)

025 50 75 100

1200

300

600

900

720 0 - 1200Pa

0 - 100%

0 - 720Pa

0 - 60%

Pavyzdys

Пример

Example

Exempel

PASTABA: Naudojant elektrinį šildytuvą, pateiktas jungimas negalimas. Žiūrėti skyriaus

„Rekomendacijos sistemos derinimui“ punktą „Elektrinis/vandeninis tiekiamo oro

šildytuvas“.

OBS: När vattenbatteri är inkopplat är ovan visad koppling inte möjlig. Se avsnitt El/vat-

tenbatteri i avsnitt “Systeminställningar”.

NOTE: When using water heater, the above shown connecting is not possible. See para-

graph “Electrical/water supply air heater” in chapter “System adjustment guidelines”.

ANMERKUNG: Bei Verwendung vom Elektro-Register, angegebener Anschlus ist nicht

möglich (s. Kapitel “Empfehlungen für die Abstimmung des Systems”, Punkt “Elektrische

Erwärmungseinrichtung /Wasser-Erwärmungseinrichtung der Zuluft”).

TJ -Temp.givare tilluft

T1 - Frysskyddstermostat vattenbatteri

TV - Temp.givare returvatten

VV - 2 vägs ventil för kylbatteri

M4 - Cirkulationspump

M5 - Ställdon styrventil kylbatteri

(24VAC, 3-läges styrsignal

M6 - Ställdon styrventil värmebatteri

Tilluftstemperaturen kan justeras efter den

uppmätta temperaturen i till- eller frånluftstempe-

raturgivarna och den temperatur som är inställd

i manöverpanelen. Den inställda temperaturen i

manöverpanelen upprätthålls av värmeväxlaren

och värmebatteriet. När tilluftstemperaturen

är lägre än inställd temperatur, bypasspjäll är

stängt (uteluft passerar genom växlaren om det

är en plattvärmeväxlare). Om aggregatet har en

roterande växlare startar rotorn. Om inte den

önskade temperaturen kan uppnås med hjälp

av värmeväxlaren startar eftervärmningsbatteriet

tills önskad temperatur uppnås. Om vattenbatteri

är installerat öppnar/stänger styrventilen.När

tilluftstemperaturen överstiger önskad tempera-

tur stängs värmebatteriet av i första hand. Om

temperaturen fortfarande är för hög, bypasspjäll

öppnar eller rotorn stannar. I manöverpanelen

visas temperaturerna (inställd och uppmätt) i

grader Celsius (°C).

Inblåsningstemperaturen kan inte enbart

justeras efter temperaturgivaren i tilluften utan

också efter temperaturgivaren i frånluften (se

manualen för FLEX avsnitt II.6.5.3 för mer de-

taljer hur denna funktion väljs). När algoritmen

för temp.givaren i frånluften är vald, justeras

tilluftstemperaturen efter den uppskattade

RIRS 1900HE/HW EKO 3.0

www.salda.lt

liuojama ne vien tik pagal tiekiamąjį oro tempe-

ratūros jutiklį, bet ir pagal ištraukiamąjį (kaip šią

funkciją pasirinkti, žr. FLEX pultelio aprašymas

II,6,5,3 punktą)

Pasirinkus ištraukiamo oro jutiklio valdymo

algoritmą yra apribojama tiekiamo oro tempe-

ratūra įvertinus papildomai pritekančią šilumą

(saulės, elektrinių įrenginių skleidžiama šilu-

mą....). Tokiu būdu taupoma energija tiekia-

mo oro papildomam šildymui. - šildo kambarį

(patalpą) įvertinus patalpos temperatūrą, tai

skirta užtikrinti norimą patalpos temperatūrinį

mikroklimatą.

Tiekiamo oro elektrinis šildytuvas (kai elek-

trinis - varžiniai kaitinio elementai) valdomas

ESKM valdikliu, su PWM signalu. Kai tiekiamo

oro vandeninis šildytuvas – vandeninio vožtuvo

pavara valdoma RG1 valdikliu taip pat su ana-

loginiu 0-10V DC signalu.

Funkcija ,,BOOST“

Ventiliatoriai paleidžiami maksimaliu greičiu,

nuotolinio valdymo pultelyje (Flex) atvaizduo-

jama ,,BOOST“. Funkcija ,,BOOST“ neveikia

esant suveikusiai šilumokaičio apsaugai

Pultelyje (FLEX) galimą pasirinkti norimą

funkcijos veikimo trukmę dingus šios funkcijos

aktivacijos signalui (kaip šią funkciją pasirinkti,

žr. FLEX pultelio aprašymas II,6,6 punktą) .

Vartotojo meniu punkte Add.Func. yra boost

laiko nustatymas minutėmis (gamyklinis nusta-

tymas Off). Pavyzdžiui nustatoma 5min. tada

jeigu boost valdome su išoriniu valdymo signa-

lu - dingus valdymo signalui boost veiks 5min.,

jeigu boost valdome su greituoju (Flex pultelio)

mygtuku - nuspaudus mygtuką 1-ą kartą boost

aktyvuojasi 5-iom minutėm, nuspaudus myg-

tuką 2-ą kartą boost deaktyvuojasi nedelsiant.

Maksimalus nustatymas 255min.

Funkcija ,,START/STOP“

,,START/STOP“ funkcija paleidžiamas

arba sustabdomas rekuperatoriaus dar-

bas, nuotolinio valdymo pultelyje (Flex)

atvaizduojama ,,STOP“. Esant padėčiai

,,START“rekuperatorius veikia pagal paskuti-

nius pultelio nustatymus.

,,FanFail“ ir ,,FanRun“ funkcijos

Galimybė prijungti išorinę ventiliatorių būse-

nos indikaciją, pvz. indikacinę lemputę, kuri vi-

zualiai atvaizduotų įrenginio veiksenos būseną.

Tolygus šildytuvo valdymas

Įdiegta nauja funkcija – tolygus tiekiamo oro

temperatūros palaikymas iki 0,5 Co tikslumo,

panaudojant simistorinį modulį – ESKM... (šie

moduliai įdiegti tik į šildytuvus prijungiamus

prie trijų fazių maitinimo tiinklo).

Šaldymas vėdinant:

Yra du šaldymo tipai – naudojant freaoninį

arba vandeninį aušintuvą. Šaldymas veikia pa-

gal PI reguliatoriaus algoritmą ir įsijungia tada,

kai yra poreikis šaldyti. Freonio aušintuvo įsi-

jungimo ir išsijungimo sąlygas galima nustatyti

bei pakeisti iš meniu su FLEX nuotoliniu valdy-

mo pulteliu (žr. FLEX aprašymą II-6.4 punktą).

Vandeninio aušintuvo pavaros pozicija yra

nustatoma pagal PI reguliatorių proporcingai

tolygiai nuo 0% iki 100%, freoninis aušintuvas

yra įjungiamas kai PI reguliatoriaus reikšmė yra

didesnė nei nustatyta meniu (žr. FLEX aprašy-

mą II-6.4.2 punktą). ir freoninis aušintuvas yra

išjungiamas tada, kai PI reguliatoriaus reikšmė

yra mažesnė nei nustatyta (žr. FLEX aprašymą

II-6.4.3 punktą).

Vėdinimas:

Galimi 3-ys vėdinimo tipai (žr. FLEX aprašy-

mo II-6.3 punktą): pagal tiekiamą orą (Supply),

pagal ištraukiamą orą (Room), automatinis

(ByOutdoor). Veikiant pagal tiekiamą orą yra

palaikoma nustatyta tiekiamo oro temperatūra

pagal PI reguliatorių. Veikiant pagal ištraukia-

mą orą - yra palaikoma nustatyta ištraukiamo

oro temperatūra tiekiant į patalpas tiekiamą

orą temperatūros nedidesnės nei maksimali ir

nemažesnės nei minimali nustatyta (žr. FLEX

aprašymo II-6.3.2 ir II-6.3.3 punktą) pagal PI

reguliatoriaus algoritmą. Veikiant pagal auto-

matinį (“ByOutdoor”) yra naudojami abu aukš-

čiau išvardinti vėdinimo tipai (pagal tiekiamą ir

pagal ištraukiamą orą): pagal tiekiamą dirbama

tada, kai paimamo iš lauko oro temperatūra yra

mažesnė nei nustatyta temperatūra (žr. FLEX

aprašymo II-6.3.3 punktą) tai yra vadinamas

“žiemos režimas”, pagal ištraukiamą dirbama

tada, kai paimamo iš lauko oro temperatūra yra

didesnė nei nustatyta temperatūra (žr. FLEX

aprašymo II-6.3.3 punktą) tai yra vadinamas

“vasaros režimas”.

Vartotojas ventiliatorių variklių greiti gali regu-

liuoti trimis pakopomis (pakopų vertės –greitis

derinamas pultelio nuostatų lange, žr. FLEX

aprašymo II,6,7 ir II,6,8 punktus), naudojantis

nuotoliniu valdymo pulteliu. Analoginį 0-10V

DC valdymo signalą varikliams sudaro valdiklis

RG1. Tiekiamo ir ištraukiamo oro ventiliatorių

greitis gali būti reguliuojamas sinchroniškai

arba asinchroniškai (žr. FLEX aprašymo II,6,7

ir II,6,8 punktus). Esant vandeniniui tiekiamo

oro šildytuvui ir įjungus ŠVOK įrenginį venti-

liatoriai įsijungia po 20s. Per šį laikotarpį yra

atidarinėjama vandens vožtuvo pavara, kad

spėtų įkaisti vandeninis šildytuvas iki optimalios

temperatūros.

Norint valdyti abu ventiliatorius palaikant pa-

stovų slėgį sistemoje būtina naudoti du slėgio

keitiklius.

Tai pat numatyta galimybė prijungti CO2 kei-

sensor, but also according to the extracted air

sensor (see FLEX panel description II.6.5.3 for

details on selecting this feature).

When control algorithm of the extracted air

sensor is selected, then supply air temperature is

adjusted based on estimated additional received

heat (heat emitted by the sun, electric heaters,

etc.). Thus the energy for excessive heating of

the supply air is saved. The room is heated based

on the estimated room temperature to provide

the desired room temperature microclimate.

Supply air electric heater (resistance heating

elements if the electric heater is used) is

controlled by the ESKM controller using the PWM

signal. If the water supply air heater is used, then

the actuator is controlled using RG1 controller

with analogous 0-10V DC signal.

“BOOST” feature

Fans are started at maximum speed and

“BOOST” is displayed in the remote control

panel (FLEX). “BOOST” feature is inactive if the

heat exchanger protection is triggered. When

triggering signal for this function disappears, the

desired operation period for this feature can be

selected in the control panel (FLEX) (see FLEX

panel description II.6.6 for details on selecting

this feature).

There is boost time setting in minutes (factory

setting: Off) in the user menu item Add.Func. For

example, if 5min is set, then in case the signal is

lost for boost controlled with the external control

signal, the boost will be active for 5 minutes.

For boost controlled with the fast button (FLEX

control panel), boost is activated for 5 minutes

if the button is pressed once, and boost will

deactivated immediately if the button is pressed

second time. Maximum setting is 255min.

START/STOP feature

The operation of the recuperator is started or

stoped using the START/STOP feature. “STOP”

is displayed at the remote control panel (FLEX).

In START mode, the recuperator operates based

on the latest settings of the panel.

FanFail and FanRun features

It provides option to connect the external fan

state indication such as the indication lamp which

would visualize the state of the device.

Continuous control of the heater

The new feature is installed: continuous

keeping of the supply air temperature (accuracy

up to 0,5 °C) by using two-way thyristor module

– ESKM... (these modules are installed only in

heaters connected to the three-phase mains).

Cooling by ventilation:

Two types of cooling exist: using halocarbon or

water cooler. Cooling is based on the algorithm

of the PI regulator and is activated when there

is need for cooling. Conditions for activation and

deactivation of halocarbon cooler can be set and

changed using the menu of the FLEX remote

control panel (see section II.6.4. of the FLEX

description). Actuator position of the water cooler

is set accordingly to the PI regulator in the range

between 0% and 100%. The halocarbon cooler

is switched on when PI regulator value exceeds

the value set in the menu (see section II.6.4.2.

of the FLEX description). The halocarbon cooler

is switched off when PI regulator value is less

than the set value (see section II.6.4.3. of the

FLEX description).

Ventilation:

Three types of ventilation are possible (see

section II.6.3. of the FLEX description): based on

the supply air (Supply), based on the extracted

air (Room) and automatic (ByOutdoor). When

operation is based on the supply air, the supply

air temperature is maintained as set on the

PI regulator. When operation is based on the

extracted air, the set extracted air temperature is

maintained to keep the supplied air temperature

between the minimum and the maximum set

temperatures (see sections II.6.3.2. and II.6.3.3.

of the FLEX description) based on the algorithm

of the PI regulator. When operation is automatic

(ByOutdoor), both mentioned cooling types are

used (supply and extracted air): cooling based

on the supply air is used when ambient air

temperature is less than the set temperature

(see section II.6.3.3. of the FLEX description).

This is so called “winter mode”. Cooling based

on the extracted air is used when ambient air

temperature is greater than the set temperature

(see section II.6.3.3. of the FLEX description).

This is so called “summer mode”.

Using the remote control panel, the user can

adjust fan motor speed as three steps (values

of steps are speed set in the window of the

remote control panel, see sections II.6.7 and

II.6.8 of the FLEX description). Analogous 0–10

VDC control signal for motors is generated by

the controller RG1. Speed of the supply and

extracted air fans can be adjusted synchronously

or asynchronously (see sections II.6.7 and II.6.8

of the FLEX description). If water supply air

heater is used and after HVAC unit is switched

on, fans are switched on after 20 seconds.

During this period, water valve actuator is being

opened to allow water heater to reach the

optimum temperature.

Two pressure converters should be used to

control both fans while maintaining constant

pressure at the system.

Also, CO2 (extract air) converter can be

connected (if no pressure converters are

connected).

dargestellt.

Lufttemperatur des Raums (der Räume)

kann nicht nur laut dem Fühler für die

Zulufttemperatur, sondern auch laut dem

Fühler für die Ablufttemperatur geregelt werden.

(Auswahl dieser Funktion: siehe Beschreibung

des Pults FLEX, Punkt II.6.5.3.)

Nachdem der Bedienalgorithmus

des Abluftfühlers gewählt wird, wird die

Zulufttemperatur nach der Bewertung des

zusätzlichen Wärmezustroms (Sonnenwärme,

durch die elektrischen Anlagen gestrahlte

Wärme usw.) begrenzt. Auf diese Weise wird

die Energie für zusätzliche Zuluftwärmung

gespart. Das Zimmer (der Raum) wird aufgrund

der Bewertung der Raumtemperatur erwärmt, es

ist der Sicherung des gewünschten Kleinklimas

von der Raumtemperatur bestimmt.

Elektrischer Zuluftheizer (im Falle des

elektrischen Heizers: Widerstandsheizelemente)

wird durch den ESKM-Regler mit einem PWM-

Signal bedient. Im Falle des Wasserheizers der

Zuluft wird das Getriebe des Wasserventils mit

dem RG1-Regler sowie dem analogen Signal

von 0-10V DC bedient.

Funktion BOOST

Die Ventilatoren werden mit einer maximalen

Geschwindigkeit angelassen, auf dem

Bedienpult (FLEX) wird die BOOST-Funktion

dargestellt. Die BOOST-Funktion ist nicht aktiv,

wenn der Wärmetauscherschutz angelaufen

ist. Im Pult (FLEX) kann die Arbeitsdauer

der gewünschten Funktion gewählt werden,

nachdem das Aktivierungssignal dieser Funktion

verschwunden ist. (Auswahl dieser Funktion:

siehe Beschreibung des Pults FLEX, Punkt

II.6.6.)

Im Benutzermenü-Punkt Add.Func. gibt

es die Einstellung der Boost-Zeit in Minuten

(Werkseinstellung Off). Es wird z. B. 5 Min.

eingestellt, dann – falls Boost mit einem

äußerlichen Steuersignal gesteuert wird –

wird Boost 5 Min. nach Verschwunden des

Steuersignals funktionieren; falls Boost mit

einer Schnelltaste (des FLEX-Pultes) gesteuert

wird, wird Boost nach dem ersten Drücken der

Taste für 5 Minuten aktiviert, nach dem zweiten

Drücken der Taste wird Boost sofort deaktiviert.

Maximale Einstellung: 255 Min.

Funktion START/STOP

Durch die Funktion START/STOP wird die

Arbeit des Rekuperators gestartet bzw. gestoppt,

auf dem Bedienpult (FLEX) wird sie als STOP

dargestellt. Im Falle der START-Umstände

funktioniert der Rekuperator laut den letzten

Einstellungen auf dem Pult.

Funktionen FanFail und FanRun

Die Möglichkeit, Außenanzeige für Zustand

des Ventilators, z. B. Anzeigelampe, die optisch

den Arbeitszustand der Anlage darstellen würde,

anzuschließen.

Gleichmäßige Steuerung des Heizers

Neue Funktion eingeführt: gleichmäßiges

Beibehalten der Zulufttemperatur bis 0,5 °C

durch Gebrauch des Simistormoduls: ESKM....

(Diese Module sind nur in den Heizern, die an

dreiphasiges Speisungsnetz angeschlossen

werden, montiert.)

Die Kühlung durch das Lüften:

Es gibt zwei Kühlungsarten: Gebrauch

vom Freon- od. Wasserkühler. Die Kühlung

funktioniert laut dem Algorithmus des PI-

Reglers und schaltet sich erst dann ein, wenn

Bedarf nach Kühlung entsteht. Bedingungen

für Ein- und Ausschalten des Freonkühlers

können im Menü mit dem Fernbedienungspult

FLEX eingestellt bzw. geändert werden (siehe

Beschreibung des Pults FLEX, Punkt II.6.4.).

Getriebeposition des Wasserkühlers wird laut

dem PI-Regler proportional von 0 bis 100

% gleichmäßig eingestellt; Freonkühler wird

eingeschaltet, wenn der Wert des PI-Reglers

den im Menü eingestellten Wert überschreitet

(siehe Beschreibung des Pults FLEX, Punkt

II.6.4.2), und wird ausgeschaltet, wenn der

Wert des PI-Reglers den eingestellten Wert

unterschreitet (siehe Beschreibung des Pults

FLEX, Punkt II.6.4.3.)

Die Lüftung:

Es gibt drei Lüftungsarten (siehe Beschreibung

des Pults FLEX, Punkt II.6.3): laut der

Zuluft (Supply), laut der Abluft (Room) und

automatische Lüftung (ByOutdoor). Während

der Anlagenarbeit laut der Zuluft wird die

eingestellte Zulufttemperatur laut dem PI-Regler

beibehalten. Während der Anlagenarbeit laut

der Abluft wird die eingestellte Ablufttemperatur

durch den Zufuhr der Luft, derer Temperatur

die maximale Temperatur nicht überschreitet

bzw. die eingestellte minimale Temperatur nicht

unterschreitet, laut dem PI-Regler beibehalten

(siehe Beschreibung des Pults FLEX, Punkt

II.6.3.2 und II.6.3.3). Während der automatischen

Kühlung (ByOutdoor) werden die zwei früher

genannten Lüftungsarten gebraucht (laut der

Zu- oder Abluft): die Lüftung laut der Zuluft

arbeitet dann, wenn die von draußen zugeführte

Luft die eingestellte Temperatur unterschreitet

(siehe Beschreibung des Pults FLEX, Punkt

II.6.3.3), d. h. sie wird Winterbetriebsart genannt;

die Lüftung laut der Abluft arbeitet dann, wenn

die von draußen zugeführte Luft die eingestellte

Temperstur überschreitet (siehe Beschreibung

des Pults FLEX, Punkt II.6.3.3), d. h. sie wird

tillskottsvärmen (solinstrålning, elektriska

värmare etc). Då sparas energi i uppvärmningen

av tilluften. Utrymmet värms upp genom den

uppskattade rumstemperaturen för att förse

utrymmet med den önskade temperaturen. Ef-

tervärmningsbatteri (el) styrs via ESKM reglering

av PWM signal. Om vattenbatteri används styrs

ställdonet via RG1 med analog 0-10VDC signal.

Forcering

Fläktarna går på maximal hastighet och

Forcerig visas i displayen. Forceringsfunktionen

kan inte aktiveras om värmeväxlar skyddet har

löst. När skyddet är återställt, kanönskad drifttid

för Forcering ställas in i manöverpanelen (se

avsnitt II.6.6 i manualen för FLEX). Det nns

en inställning för att välja drifttid för Forcering i

minuter (fabriksinställning är Av) i användarme-

nyn Lägg till funktioner. Ex om inställningen är 5

minuter,ifall den extena signalen bryts, kommer

forceringen vara aktiv i 5 minuter. Om forcering

sker via snabbknappen på manöverpanelen

kommer forceringen vara aktiv i 5 minuter vid

en knapptryckning och kommer avbrytas ome-

delbart vid en andra knapptryckning. Max drifttid

för forcering är 255 minuter.

START/STOP

Aggregatt startar/stoppar med denna funktion.

“STOP” visas i manöverpanelens display. I

startläge går aggregatet efter de senast gjorda

inställningarna i manöverpanelen.

Fläktfel och Fläkt i drift

Ger möjligheten att ansluta en extern indike-

ringslampa för att visa agregatets status.

Kontinuerlig kontroll av värmebatteri

Ny funktion är installerad: konstant tilluftstem-

peratur (noggrannhet 0,5 °C ) via tvåvägs tyristor

modul-ESKM (tyristormodulen är endast installe-

rade i elbatterier som är anslutna till 3-fas elnät).

Kyla via ventilation.

Två olika typer av kyla: DX eller vattenkyla.n

Kyla styrs av algoritmen i PI-regulatorn och

aktiveras när kylbehov uppstår. Villkoren för

att aktivera och avaktivera kyla (DX)görs i ma-

növerpanel FLEX (se avsnitt II.6.4 i manualen

för FLEX). Ställdonets läge för vattenburet

kylbatteri sätts enligt PI-regulatorn i område

mellan 0-100%. Kylbatteri (DX) startar när

värdet i PI-regulatorn överskrider det inställda

värdet imanöverpanelen (se avsnitt II.6.4.3 i

manualen för FLEX).

Ventilation

Det är möjligt att reglera ventilationen på

3 olika sätt (se avsnitt II.6.3 i manualen för

FLEX). Tilluftsreglering, frånluftsreglering eller

automatisk (skiftar mellan till- eller frånluftsreg-

lering beroende på temperaturer). Vid tillufts-

reglering upprätthålls tilluftstemperaturen enligt

inställning i PI regulatorn. Vid frånluftsreglering

upprätthålls den inställda temperaturen efter att

hålla tilluftstemperaturen mellan min och max

(ställs in i manöverpanelen, se avsnitt II.6.3.2.

och II.6.3.3) efter PI-regulatorns algoritm. Om

automatisk reglering är vald växlar det mellan

till- och frånluftsreglering. Tilluftsreglering väljs

när omgivande temperatur är lägre än inställd

temperatur (se avsnitt II.6.3.3 i FLEX manua-

len), kallas vinterläge. Frånluftsreglering väljs

när omgivande temperatur är högre än inställd

temperatur (se avsnitt II.6.3.3 i FLEX manualen),

kallas sommarläge.

Med manöverpanelen kan tre olika hastigheter

ställas in (se avsnitt II.6.7 och II.6.8 i manualen

för FLEX). Analog 0-10VDC signal för äktarna

genereras av styrkort RG1. Hastigheterna för

till-och frånluftsfläktarna kan justeras parvis

eller individuellt (se avsnitt II.6.7 och II.6.8 i

manualen för FLEX). Om vattenbatteri är kopplat

till aggregatet startar äktarna efter 20 s efter

det att aggregatet har startats. Under denna tid

kommer ställdonet att öppna styrventilen till vat-

tenbatteriet för att den ska nå önskad temperatur.

Två tryckgivare bör användas för att reglera

båda fläktarna om konstant tryck önskas i

systemet.

Kan även ansluta CO2 givare (om inte tryck-

givare är anslutna).

RIRS 1900HE/HW EKO 3.0

www.salda.lt

a) Vandeninio šildytuvo apsaugai yra sudaryti

keli apsaugos laiptai.

Pirmasis: jei šaltuoju metų laiku ištekančio

vandens temperatūra nukrenta žemiau +10 °С

(matuojama su TV jutikliu) tai priverstinai yra

pradaroma vandeninio šildytuvo vožtuvo pavara

M6. Nepriklausomai ar yra šilumos poreikis ar ne.

Antrasis: jei visiškai pradarius šildytuvo

vožtuvą nepasiekiama aukštesnė nei +10 °С

vandens temperatūra ir oro temperatūrai iš po

šildytuvų nukrenta žemiau +7/+10 °С (priklau-

somai kokia temperatūra nustatyta ant apsaug-

inio termostato T1, tai oro tiekimo įrenginys yra

stabdomas. Kad neužšaltų vandens šildytuvas

(kai agregatas sustabdytas), veikia du išėjimai:

cirkuliacinis siurblys M4 ir vandeninio šildytuvo

vožtuvo pavara M6. Vandeninio šildytuvo apsau-

gai taip pat yra (turi būti) naudojama tiekiamo

oro sklendės pavara su grąžinančiąja spyruokle.

Dingus įtampai tuojau pat yra uždaroma tiekiamo

oro sklendė ji, automatiškai neatsistato, reikia

atstatyti (restartuoti) iš pultelio.

b) Kai įrenginys turi elektrinį šildytuvą, tai nuo

perkaitimo turi du apsaugos lygius. Elektrinis

šildytuvas nuo perkaitimo yra apsaugotas

dviejų tipų kapiliarinėmis termoapsaugomis, t.y.

rankinė ir automatinė. Automatinė termoapsauga

suveikia kai oro temperatūra viršija +50 °С ,

o rankinė suveikia kai oro temperatūra viršija

+100 °С. Automatinė termoapsauga +50 °С yra

naudojama atjungti elektrinį šildytuvą, jei šildymo

elementai įkaista daugiau nei +50 °С, ir pradėtų

„deginti“ deguonį.

Kapiliarinės termoapsaugos pagal konstrukciją

skiriasi tik tuo, kad perkaitusi automatinė ter-

moapsauga ji pati atsistato į darbinę padėtį. O

rankinė termoapsauga neatsistato, ji turi būti at-

statoma į darbinę padėtį paspaudus ant šildytuvo

aptarnavimo dangčio esantį „RESET“ mygtuką.

Kai suveikia rankinė termoapsauga ventili-

atoriai veikia visu pajėgumu tol kol neatstatoma

rankinė šildytuvo apsauga ( ,,reset“ mygtuko pas-

paudimu) ir pakartotinai neįjungiamas įrenginys.

Kai yra šildytuvo gedimo ksavimas, nepriklau-

somai nuo pultelyje temperatūros nuostato, tik

įvertinus gedimo priežastį ir įsitikinus ar tai saugu

galima atstatyti rankinę šildytuvo apsaugą. Taip

pat reikia įvertinti ar nepažeisti kiti automatikos

bei instaliacijos elementai.

Skirtuminio slėgio šilumokaičio priešužšaliminė

apsauga (skirtuminio slėgio rele PS 600) (ji

naudojama tik našesniuose ireginiuose (nuo

1200 m3/h)).

Automatinės termoapsaugos suveikimas

dažniausiai pasitaiko dėl mažo ventiliatoriaus

greičio (sugedusio ventiliatoriaus, užsikirtusios/

sugedusios oro paėmimo sklendės/pavaros).

a) Several steps of protection are provided for

protection of the water heater.

First: if during cold periods the temperature

of the outward water ow drops below +10 °C

(as measured by the TV sensor), then the wa-

ter heater valve actuator M6 is forced to open

regardless the need for heat.

Second: if the water temperature does not

reach +10 °C after fully opening the hater valve

and the air temperature after heating drops below

+7/+10 °C (as set on the protection thermostat

T1), then the air supply device is stopped. To

protect water heater from freezing (when the

unit is stopped), tow outputs operate: circulatory

pump M4 and water heater valve actuator M6.

Supply air valve actuator with the return spring is

(should be) used for the protection of the water

heater. During voltage loss, supply air valve is

closed immediately. It does not automatically

reset and should be reset (restarted) from the

control panel.

b) When the device has the electric heater,

then two levels of overheat protection are used.

Two types of the capillary thermal protections are

used for the overheat protection of the electrical

heater: manual and automatic. Automatic ther-

mal protection is activated when air temperature

exceeds +50 °C and manual protection is acti-

vated when air temperature exceeds +100 °C.

Automatic thermal protection +50 °C is used to

disconnect the electric heater if the temperature

of the heating elements exceeds +50 °C which

could cause consumption of the oxygen.

Capillary thermal protections are different only

with respect to construction to allow automatic

thermal protection to reset to the operation state.

Manual thermal protection does not reset and

should be reset to the operation state by pressing

RESET button on the service cover of the heater.

When manual thermal protection is triggered,

fans operate in maximum capacity until the

manual heater protection is reset (by pressing

the reset button) and the device is restarted.

When heater fault is registered, manual heater

protection can be restored only after estimation

of the fault cause and only if it is safe to do so

regardless of the temperature setting on the

control panel. Also it should be inspected if

other automation and installation elements are

not damaged.

Antifreeze protection of the differential pres-

sure heat exchanger (differential pressure relay

PS600) is used only in more efcient devices

(from 1200 m3/h).

Triggering of the automatic thermal protection

mostly occur due to low fan speed (faulty fan,

stuck/faulty air inlet valve/actuator).

Sommerbetriebsart genannt.

Der Benutzer kann die Motorgeschwindigkeit

in drei Stufen (Stufengeschwindigkeiten werden

im Einstellungsfenster des Pults angepasst;

siehe Beschreibung des Pults FLEX, Punkt

II.6.7 und II.6.8) mit Hilfe des Fernbedienpultes

regeln. Analoges Steuersignal von 0-10V DC

für die Motoren macht der Regler RG1 aus.

Geschwindigkeit der Ventilatoren für ZU- und

Abluft kann synchron oder asynchron geregelt

werden (siehe Beschreibung des Pults FLEX,

Punkt II.6.7 und II.6.8). Falls ein Wasserheizer

der Zuluft gebraucht wird und die HKLK-Anlage

eingeschaltet ist, schalten sich die Ventilatoren

nach 20s ein. Während dieser Zeit wird das

Getriebe vom Wasserventil geöffnet, damit

der Wasserheizer rechtzeitig bis zur optimalen

Temperatur erhitzt wird.

Wenn man will, beide Ventilatoren durch

das Beibehalten des konstanten Druckes im

System zu steuern, müssen zwei Drucktauscher

gebraucht werden.

Es ist auch eine Möglichkeit vorgesehen,

den CO2-Tauscher (Abluft) anzuschließen

(in dem Falle, wenn die Drucktauscher nicht

angeschlossen sind).

a) Für den Schutz des Wasserheizers sind

einige Schutzstufen geschaffen:

Erste Stufe: wenn während der kalten

Jahreszeit die Temperatur des auslaufenden

Wassers unter +10 °C sinkt (wird mit einem

TV-Fühler gemessen), wird das Ventilgetriebe

M6 vom Wasserheizer halbgeöffnet. Das wird

ungeachtet dessen, ob es Wärmebedarf gibt

oder nicht, gemacht.

Zweite Stufe: wenn nach dem, als das

Ventil vom Heizer völlig geöffnet wird, die

Wassertemperatur nicht +10 °C überschreitet

und Lufttemperatur nach den Heizern +7/

+10 °C unterschreitet (in Abhängigkeit davon,

welche Temperatur auf dem Schutzthermostat

T1 eingestellt ist, wird die Luftzufuhranlage

gestoppt. Damit der Wasserheizer nicht erfriert

(wenn das Aggregat gestoppt ist), arbeiten zwei

Ausgänge: Umlaufsauger M4 und Ventilgetriebe

vom Wasserheizer M6. Für den Schutz des

Wasserheizers wird (muss) auch das Getriebe

von der Zuluftklappe mit einer Rückfeder ge-

braucht (werden). Nach dem Spannungsausfall

wird sofort die Zuluftklappe geschlossen und

sie wird nicht von selbst wiederhergestellt und

muss vom Pult wiederhergestellt (neu gestartet)

werden.

b) Wenn die Anlage einen elektrischen Heizer

hat, hat sie zwei Schutzstufen gegen die Über-

hitze. Elektrischer Heizer ist gegen die Überhitze

mit zwei Arten des Kapillarthermoschutzes,

d.h. dem Handschutz und dem automatischen

Schutz, gesichert. Automatischer Thermoschutz

läuft an, wenn die Lufttemperatur +50 °C über-

schreitet; Handthermoschutz läuft an, wenn

die Lufttemperatur +100 °C überschreitet. Au-

tomatischer Thermoschutz von +50 °C wird fürs

Abschalten des elektrischen Heizers gebraucht,

wenn die Heizelemente über +50 ° erhitzen und

können beginnen, den Sauerstoff zu „brennen“.

Kapillarthermoschütze unterscheiden sich

in ihrer Aufstellung nur dadurch, dass der

überhitzte automatische Thermoschutz selbst

in die Arbeitsstellung zurückkehrt. Im Falle des

Handthermoschutzes ist es nicht so, sie muss

in die Arbeitsstellung durch das Drücken der

RESET-Taste auf dem Bediendeckel des Heizers

zurückgebracht werden.

Wenn der Handthermoschutz anläuft, arbeiten

die Ventilatoren in voller Leistung bis dann, wenn

der Handschutz des Heizers wiederhergestellt

wird (durch das Drücken der RESET-Taste)

und die Anlage wieder eingeschaltet wird. Wenn

eine Störung des Heizers festgestellt wird,

kann der Handschutz des Heizers ungeachtet

der Temperatureinstellung auf dem Pult erst

dann wiederhergestellt werden, wenn man

die Störungsursache bewertet und man sich

vergewissert, dass diese Wiederherstellung

sicher ist. Es muss auch bewertet werden, ob

die anderen Automatik- und Anlagenelemente

nicht beschädigt sind.

Der Frostschutz des Unterschiedsdruck-

Wärmetauschers (durch Unterschiedsdruck-

relais PS 600; es wird nur in leistungsfähigeren

Anlagen ab 1.200 m3/h gebraucht).

Das Anlaufen des automatischen Ther-

moschutzes ergibt sich meistens wegen der

kleinen Geschwindigkeit eines Ventilators (des

beschädigten Ventilators, der blockierten/be-

schädigten Einnahmeklappe/Getriebe der Luft).

tiklį (ištraukiamo oro) (tuo atveju, kai neprijungti

slėgio keitikliai).

а) Flertal steg av skydd nns tillgängliga för

vattenbatteriet

Första: Om returvattentemperaturen sjunker

under 10 °C (mätt via TV givaren) under den kalla

perioden kommer ställdonet M6 till styrventilen

tvingas att öppna oavsett om värmebehov nns.

Andra: om vattentemperaturen inte kommer

upp till 10 °C efter det att styrventilen har öppnat

helt och lufttemperaturen efter värmebatteriet går

under +7/+10 °C (vilket ställs in på termostat T1),

kommer tilluftsäkten att stoppa för att skydda

vattenbatteriet från att frysa.När aggregatet

har stoppats är två utgångar idrift, cirkulations-

pump M4 och ställdonet för styrventilen M6.

Uteluftspjäll och ställdon med fjäderåtergång

bör användas för att skydda värmebatteriet. Vid

spänningsförlust stängs uteluftspjället omedel-

bart. Det återställs inte automatiskt utan det sker

via manöverpanelen.

b) Om aggregatet har elbatteri finns det

två steg av överhettningsskydd. Två typer av

kapillärt termiskt skydd används som överhett-

ningsskydd, manuell och automatisk. Det auto-

matiska skyddet aktiveras när lufttemperaturen

överskrider 50 °C, och det manuella skyddet

aktiveras när lufttemperaturen överskrider 100

°C. Det automatiska överhettningsskyddet an-

vänds för att koppla bort elbatteriet om värmeele-

mentens temperatur överskrider 50 °C vilket kan

förorsaka förbrukning av syre. Kapillära termiska

skydd skiljer sig enbart i konstruktionen för att

möjliggöra automatisk återställning av funktion till

driftläge. Manuellt överhettningsskydd återställs

inte, måste återställas via “RESET” knappen på

elbatteriet för att aggregatet ska gå tillbaks till

driftläge. Om det manuella överhettningsskyddet

löser kommer äktarna gå på maximal hastighet

tills det att larmet är återställt. Om larm uppstår

för elbatteriet kan den manuella återställningen

ske efter det att felet har uppskattats och det är

säkert att återställa oavsett temperaturinställ-

ningar i manöverpanelen. Samtidigt bör övrig

automatik och komponenter inspekteras så de

inte är skadade.

Frysskydd via tryckvakter (tryckrelä PS600)

ingår som standard i storlekar från 1200 och

uppåt).

Aktivering av det automatiska överhettnings-

skyddet beror oftast på låg äkthastighet (äktfel,

fel på intagspjäll och ställdon).

RIRS 1900HE/HW EKO 3.0

www.salda.lt

Rekuperatorius gali būti prijungiamas prie BMS

tinklo naudojant ModBus protokolą .

Vienu metu gali būti valdoma ir per FLEX pultelį

ir per BMS tinklą, įrenginys veiks pagal paskutin-

ius nuostatų pakeitimus. Gamykliškai nustatyta,

jog atjungus pultelį ar BMS tinklą (ar net abu)

įrenginys toliau veiks (jei nebus avarijos aliarmų)

pagal paskutinius pultelio nuostatus. Šį nuostata

galima keisti, plačiau žiurėti Flex_meniu_mon-

tuotojas_LT 14 punktas „Misc“.

ModBus tipas – RTU;

ModBus prijungimui naudojamas RS485_2

prievadas (pav. 3);

Nustatymai (žr. FLEX montuotojo aprašyme

II-6-2):

3 pav. RS485_1 bei RS485_2. RS485_1 –

nuotolinio valdymo pultelio lizdas; RS485_2

– ModBus prievadas.

RJ11 lizdo kontaktų reikšmės:

1 – COM

2 – A

3 – l

4 – +24V

Valdymo plokštėje montuojami mikrojungikliai

1 ir 2 (pav. 4), varžų parinkimui derinant tinklą.

Derinimas priklauso nuo jungimo budo. Jei

sujungiama žiedu, agregatų galėtų sujungti iki

30vnt. Jei sujungiama kitaip, apie 7 agregatai.

Tarp pirmo ir paskutinio agregato turi būti

120...150Ω.

The recuperator can be connected to the BMS

network by using the ModBus protocol.

The device can be controlled using FLEX panel

and BMS network simultaneously: the device will

work based on the latest changes of settings.

As set in the factory, the device will operate (if

no faults are present) based on the latest panel

settings in case the panel or BMS network (or

even both) is disconnected. This setting can be

changed, please see Flex_meniu_montuotojas

section 14 “Misc” for details.

ModBus type: RTU

RS485_2 port is used for connecting the

ModBus (Fig. 3);

Settings (see section II.6.2. of the FLEX

installer description):

Fig. 3. RS485_1 and RS485_2. RS485_1:

remote control panel socked; RS485_2: Mod-

Bus port

RJ11 socket contacts reference:

1 – COM

2 – A

3 – B

4 - +24V

Microswitches 1 and 2 (Fig. 4) are mounted

in the control board for selecting of resistances

during network adjustment. Adjustment

depends on the connection method. If the

ring type connection is used, up to 30 units

could be connected. If other method is used,

approximately 7 units could be connected. The

resistance between the rst and the last unit

should be 120...150 Ω.

Varžos, Ω

Resistans Ω

Resistance Ω

Widerstände, Ω

Jungiklis 1

Brytare 1

Switch 1

1. Schalter

Jungiklis 2

Brytare 2

Switch 2

2. Schalter

180 ON ON

470 ON OFF

330 OFF ON

Der Rekuperator kann an einen BMS-Netz

mit einem ModBus-Protokoll angeschlossen

werden.

Zur gleichen Zeit kann sowohl durch den FLEX-

Pult als auch den BMS-Netz gesteuert werden,

die Anlage wird laut den letzten Änderungen

der Einstellungen arbeiten. Werkseitig ist

festgestellt, dass nach dem Abschalten des

Pults oder des BMS-Netzes (oder zugleich der

beiden) die Anlage auch weiter (wenn es keine

Pannenalarme gibt) laut den letzten Änderungen

der Einstellungen arbeiten wird. Diese Einstel-

lung kann geändert werden, mehr darüber:

Flex_meniu_montuotojas_LT, Punkt 14 „Misc“.

ModBus-Typ: RTU.

Fürs Anschließen des ModBusses wird

RS485_2-Anschluss gebraucht (Abb. 3).

Einstellungen (siehe Montagebeschreibung

von FLEX, II.6.2):

Abb. 3: RS485_1 und RS485_2 RS485_1:

Dose des Fernbedienpults RS485_2: ModBus-

Anschluss ON = Ein

Bedeutungen der RJ11-Dosenkontakte:

1: COM

2: A

3: B

4: +24V

Auf dem Steuerpult werden Mikroschalter

1 und 2 (Abb. 4) montiert, indem man für die

Widerstandsauswahl den Netz anpasst. Die An-

passung hängt von der Verbindungsart ab. Wenn

man in einem Ring verbindet, können bis 30 Ag-

gregate verbunden werden. Wenn eine andere

Verbindungsart gewählt wird, können ungefähr

7 Aggregate verbunden werden. Zwischen

dem ersten und dem letzten Aggregaten muss

120...150Ω sein.

Pav. 3

Bild. 3

Fig. 3

Abb. 3

Aggregatet kan kopplas till ett BMS nätverk

genom att använda ett ModBus protokoll. Kan

styras via manöverpanel FLEX och ModBus

samtidigt, kommer att arbeta efter de senaste

ändringarna som är gjorda. Från fabrik är in-

ställningarna gjorda så att aggregatet fungerar

efter de senast gjorda inställningarna (om inget

fel hat uppstått) även om manöverpanelen eller

ModBus anslutningen inte är inkopplad. Denna

inställning kan ändras (se vidare i manualen för

FLEX avsnitt 14 “Misc”).

ModBus typ – RTU;

RS485_2 port används för anslutning av

ModBus (Bild. 3);

Inställningar (se manualen för FLEX avsnitt

II-6-2):

Bild. 3: RS485_1 och RS485_2.

RS485_1: anslutning manöverpanel

RS485_2: anslutning ModBus

RJ11 plintar:

1 – СОМ

2 – А

3 – В

4 – +24V

Microbrytare 1 och 2 (Bild. 4) sitter på styrkortet

och används för att välja resistans vid nätverk-

sjusteringar. Justeringar beror på anslutnings-

metod. Om det är en ringanslutning kan upptill

30 aggregat anslutas. Om annan anslutning

används kan uppskattningsvis 7 aggregat an-

slutas. Resistansen mellan det första och sista

aggregatet bör vara 120...150Ω.

RIRS 1900HE/HW EKO 3.0

www.salda.lt

Pav. 4

Bild. 4

Fig. 4

Abb. 4

Mikrojungikliai 1 ir 2 Microbrytare 1 och 2 Microswitches 1 and 2 Mikroschalter 1 und 2

Nr.

Pavadini-

mas

Namn

Name

Kennzeich-

nung

Funkcija ModBus

ModBus funktion

ModBus func.

ModBus-Funktion

Data adresas

Data adress

Data address

Datenad-

resse

Duomenų

kiekis

Mängd av

data

Quantity of

data

Datenmenge

Aprašymas

Beskrivning

Description

Beschreibung

Reikšmė

Värde

Values

Werte

Antifrost 01h_Read_Coils 0 1

[ lt ] - Plokštelinio šilumokaičio priešužšaliminė funkcija

[ se ] - Frysskyddsfunktion plattvärmeväxlare

[ en ] - Plate heat exchanger frost protection function

[ de ] - Frostschutzfunktion des Plattenwärmetauschers

1-active, o-passive

Fire 01h_Read_Coils 1 1

[ lt ] - Ugnies pavojaus signalas

[se ] - brandlarm

[ en ] - Fire alarm

[ de ] - Feuer-Alarm

1-active, o-passive

3Filter 01h_Read_Coils 21

[ lt ] - Užsiteršusio ltro pavojaus signalas

[ se ] - Filterlarm

[ en ] - Dirty lter alarm

[ de ] -Schmutzlter-Alarm

1-active, o-passive

4Fan 01h_Read_Coils 3 1

[ lt ] - Ventiliatorių pavojaus signalas

[ se ] - Larm äktar

[ en ] - Fans alarm

[ de ] - Lüfter-Alarm

1-active, o-passive

5LowPower 01h_Read_Coils 51

[ lt ] - Žema įtampa

[ se ] - Låg spänning

[ en ] - Low voltage

[ de ] -Niedrige Spannung

1-active, o-passive

6Textract 01h_Read_Coils 61

[ lt ] - DTJ(100) temperatūros jutiklio pavojaus signalas

[ se ] - Larm temp.givare DTJ(100)

[ en ] - DTJ(100) temperature sensor alarm

[ de ] - DTJ(100) Temperatursensor-Alarm

1-active, o-passive

7Texhaust 01h_Read_Coils 71

[ lt ] - Šalinamo oro temperatūros jutiklio pavojaus signalas

[ se ] - Larm temp.givare avluft

[ en ] - Exhaust air temperature sensor alarm

[ de ] - Abluft-Temperatursensor-Alarm

1-active, o-passive

8Tlimit 01h_Read_Coils 81

[ lt ] - Tiekiamo oro temperatūros jutiklio pavojaus signalas

[ se ] - Larm temp.givare tilluft

[ en ] - Supply air temperature sensor alarm

[ de ] - Zuluft-Temperatursensor-Alarm

1-active, o-passive

9RH 01h_Read_Coils 9 1

[ lt ] - DTJ(100) drėgnumo jutiklio pavojaus signalas (valdiklis veikia nustatant 70

% drėgnumą)

[ se ] - Larm fuktgivare DTJ(100) (systemet fungerar genom att fastställa fuk-

thalten till 70 %)

[ en ] - DTJ(100) humidity sensor alarm (controller works in determining the

moisture content of 70%)

[ de ] - DTJ(100) Feuchtigkeitssensor-Alarm (Der Regler läuft bei einer Feuchtig-

keit von 70 %)

1-active, o-passive

10 ReturnWater 01h_Read_Coils 10 1

[ lt ] - Grįžtamo vandens temperatūros jutiklio pavojaus signalas

[ se ] - Larm temp.givare returvatten

[ en ] - Return water temperature sensor alarm

[ de ] - Feuchtigkeitssensor-Alarm des zurückkehren Wasser-Temperatursensors

1-active, o-passive

11 ToutDoor 01h_Read_Coils 11 1

[ lt ] - Išorės oro temperatūros jutiklio pavojaus signalas (valdiklis toliau veikia

nustatant ToutDoor<0C)

[ se ] - Larm temp.givare uteluft (fortsätter att fungera genom att fastställa

ToutDoor<0C)

[ en ] - Outside air temperature sensor alarm (controller continues to work in

determining ToutDoor<0C)

[ de ] - Außenluft-Temperatursensor-Alarm (Nach dem Einstellen von

ToutDoor<0C läuft der Regler weiter)

1-active, o-passive

12 MotorActive 01h_Read_Coils 13 1

[ lt ] - Ventiliatoriai įjungti

[ se ] - Fläktar på

[ en ] - Fans ON

[ de ] - Lüfter EIN

1-active, o-passive

13 InDumpper 04h_Read_Input 14 1

[ lt ] - Išorės oro sklendės pavara

[ se ] - Ställdon uteluftspjäll

[ en ] - Outside air damper actuator

[ de ] - Antrieb der Außenluftklappe

0-90

14 Preheater 01h_Read_Coils 12 1

[ lt ] - Pašildytuvo indikacija

[ se ] - Indikering förvärme

[ en ] - Preheater indication

[ de ] - Anzeige des Vorheizers

1-active, o-passive

Other manuals for RIRS 1900HE EKO 3.0

This manual suits for next models

Other Salda Air Cleaner manuals

Salda

Salda RIRS 700HE User manual

Popular Air Cleaner manuals by other brands

Emerson

Emerson 10C17E-41000 Operation and installation manual

Holmes

Holmes HAP9242 owner's guide

Home

Home HME020248N manual

Duux

Duux Air Purifier user guide

Kenmore

Kenmore HEPA 152.8525 owner's manual

MOLINO

MOLINO SY-K11 manual

Aprilaire

Aprilaire 1610 installation instructions

HTW

HTW HTWPUR14DUSTCUBE Owners and installation manual

Airpura

Airpura H600 Operating & Filter Replacement Directions

Camozzi

Camozzi MX Series operating instructions

Aktobis

Aktobis WDH-AF500B operating manual

BerKAIR

BerKAIR D9L user manual

UCHEER

UCHEER T1 manual

FreshHome

FreshHome PlasmaWave WACP150 Use & care guide

Sharp

Sharp KC-D60EU-W Operation manual

Heaven Fresh

Heaven Fresh HF 210UV instruction manual

Tcrea

Tcrea Cirmy FREEDOM user manual

Honeywell

Honeywell QuietClean HHT-215 series Important safety instructions

Salda RIRS 1900HE EKO 3.0 User manual

Popular Air Cleaner manuals by other brands
