12:1 RATIO AIR OPERATED OIL PUMP PM60 2
BOMBA NEUMÁTICA DE ACEITE PM60, RATIO 12:1 8
POMPE PNEUMATIQUE D´HUILE PM60, RAPPORT DE PRESSION 12:1 14
PROPULSORA PNEUMÁTICA PARA ÓLEO PM60, RATEIO 12:1 20
EN
ES
FR
PT
!ADVERTENCIA
LEA ATENTAMENTE EL MANUAL DE INSTRUCCIONES Y SUS
ADVERTENCIAS ANTES DE EMPEZAR A OPERAR CON EL EQUIPO
!WARNING
CAREFULLY READ USER MANUAL AND ITS WARNINGS
BEFORE USING THE PUMP
!AVERTISSEMENT
LISEZ ATTENTIVEMENT LE MANUEL D’INSTRUCTIONS ET LES
AVERTISSEMENTS QU’IL CONTIENT AVANT DE COMMENCER
L’UTILISATION DE L’APPAREIL.
!ADVERTÊNCIA
LER CUIDADOSAMENTE O MANUAL DE INSTRUÇÕES E OS SEUS
AVISOS ANTES DE COMEÇAR A OPERAR O EQUIPAMENTO.

2853 805 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
EN
This pump can be operated in potentially explosive atmospheres (ATEX).
Directive 2014/34/EU of the European parliament establishes essential
health and safety requirements for the use of devices and protective
systems in these atmospheres and allows the technical expression of the
requirements contained therein to fall within the harmonized European
norms. Samoa Industrial S.A has followed a procedure whereby it
demonstrates the conformity of the product that accompanies this
manual with these requirements. This process has consisted of the
preparation and subsequent deposit of the required technical
documentation in the notified body mentioned in the declaration of
In the pump that accompanies this manual you should locate a label
with the following information included (do not use it in ATEX if you do
not incorporate it):
Ex: indicates that it is possible to use this pump in a potentially explosive
atmosphere.
h: indicates that it refers to the standard 80079-36.
IIB: indicates the group of the equipment, in this case destined to be
used in explosive atmospheres of gas, except mines or when the typical
gas is hydrogen (in the directive, cat. 2G zone 1).
T4: indicates the temperature class for group II. In this case, the class is
T4 (<= 135ºC), which takes into account the maximun temperature that
pump´s surface could reach when oil’s one is 70ºC (maximum allowable
value stated by this manual) and several hours of dry running
overheating occurs.
Directive part
2014/34/EU
Standard part
UNE-EN ISO 80079-36:2017
ATEX MARKING
CAREFULLY READ THE INSTRUCTIONS AND WARNINGS BEFORE STARTING TO OPERATE THE EQUIPMENT
!
conformity together with an internal control of the production.
The devices intended for use in this type of atmosphere must have a
specific marking that is an essential tool for the end user for the correct
location and use of the pump. Next, the content of the marking
incorporated by these pumps suitable for ATEX will be explained.
Remember that you should never use a pump that is not marked with
this label in potentially explosive atmospheres.
Gb: indicates the EPL of the pump.
In addition, the marking includes the reference number of the technical
documentation that has been deposited with the notified body (see
declaration of conformity), followed by the letter “X”.
X: indicates that there are special conditions of safe use that are
transmitted through this instruction manual to the end user, which in
this case are:
• Ambient temperature for which the pump is intended:
-20ºC≤Tamb≤50ºC
• Maximum surface temperature of the pump is dependent on the
temperature of the oil to be pumped, which should never exceed
70ºC, or the ambient one (whichever is greater).
• A grounding cable with a clamp is included, which must be placed
firmly and stably and protected on a conductive element of the
installation, foreign to the pump and connected to the ground.
Zones defined by group II (gas): suitable for zone 1.
• Zone 1: areas in which explosive atmospheres caused by mixtures
of air and gases, vapours or mists are likely to occur in
normal operation.
ZONES OF USE OF ATEX PUMPS
ATEX INFORMATION

3
R. 02/23 853 805
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
EN
DESCRIPTION
Compressed air powered reciprocating piston pump. This high flow capacity pump is compatible with mineral and synthetic oils and suitable for
large installations with long length piping supplying several fluid outlets simultaneously.
This pump can be mounted on the wall, with wall mounting bracket (Part. No. 360132).

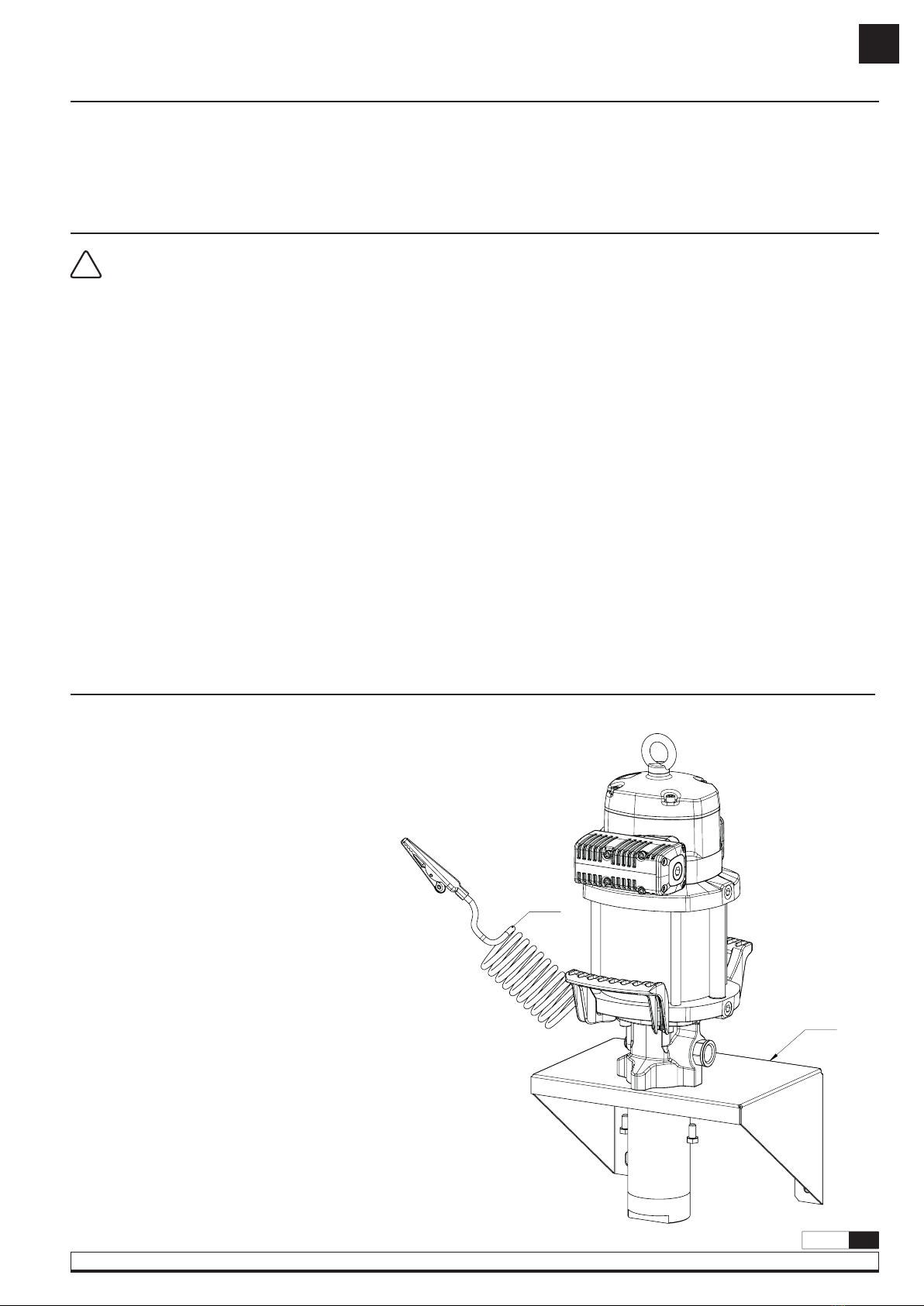

This pump can be mounted directly on the wall, using the
bracket (360132). Firmly fix the bracket to the wall. Put the pump on it
and fix with included screws (Fig. 2).
In those cases in which it is required to comply with ATEX
conditions, be sure to ground the pump with the cable equipped with a
clamp (534907).
WARNINGS
WARNING! Read all instruction manuals, tags, and labels
before operating the equipment. This equipment is for
professional use only.
!
INSTALLATION
• The use of non compatible fluids may cause damage in the pump and
serious personal injury. This equipment is not intended for use with
fluids that fall within the Group 1 fluid as defined that are explosive,
extremely flammable, highly flammable, flammable, very toxic, toxic,
oxidizing or where the vapor pressure if greater than 0.5 bar above
the pressure atmospheric at the maximum allowable temperature.
• The pump generates high or very high pressures. Do not exceed the
maximum air inlet pressure of 12 bar.
• A direct hit against the human body may result in an injury.
• This unit may have stored pressure, release all pressure and disconnect
from any fluid systems before servicing. To ensure safe operation of
this unit, all service work should be by qualified personnel only.
• When not in use, be sure to shut off the air supply to avoid accidents.
• Do not alter or modify this equipment. Use only Samoa Industrial, S.A.
genuine components. Any unauthorized tampering with this
equipment, improper use, poor maintenance or removal of
identification labels may invalidate the guarantee.
• All fittings in the system connected to the outlet of the pump should
be suitable for the maximum possible pressure generated by the
pump/air motor. If the systems cannot be designed to take the
maximum pressure produced by the pump, safety valves or diverter
valves should be fitted.
• User must respect the surface temperature considerations in explosive
atmospheres. This manual specifies conditions in this regard. The
ATEX marking states the maximum temperature that the equipment
can reach in use, which will depend on that of the oil and/or ambient,
and should be taken into account.
Fig. 2
B
A
360132
534907

4853 805 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
EN

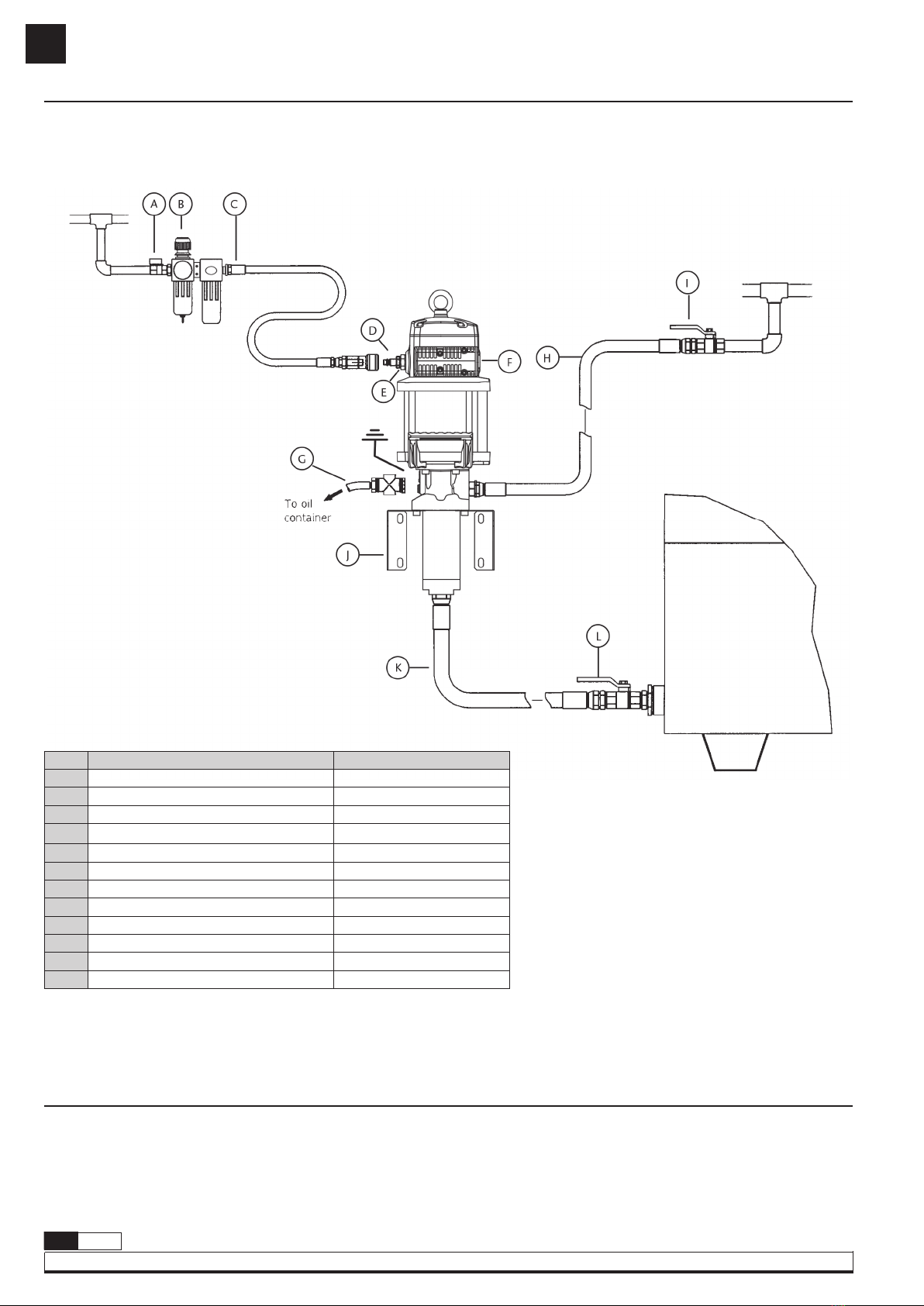

Please see figure 3, a typical installation shown with all the recommended accesories for the pump to operate correctly.
NOTE: The compressed air supply must be between 40 and 180 psi (2 - 12 bar), and 80 to 100 psi is ideal.
TYPICAL INSTALLATION
Fig. 3
Pos. Description Part No.
ABall Valve, Low Pressure 950319+239004
B Filter/Regulator 241001
C Air hose 362100
D Quick coupling 251412
E Connection nipple 255312
F Pump 537130
GPressure Relief Valve 609008
HOil hose 362303
I Ball Valve, Medium Pressure 950303
J Wall bracket 360132
K Oil suction hose 367003
L Ball Valve, Low Pressure 950306
This pump is self–priming. To prime it the first time, you must connect the air supply to the pump and slowly increase the air pressure from 0 bar
to the desired pressure using a pressure regulator.
The pump starts to pump when an outlet valve is opened, for example an oil control gun.
OPERATION

5
R. 02/23 853 805
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
EN

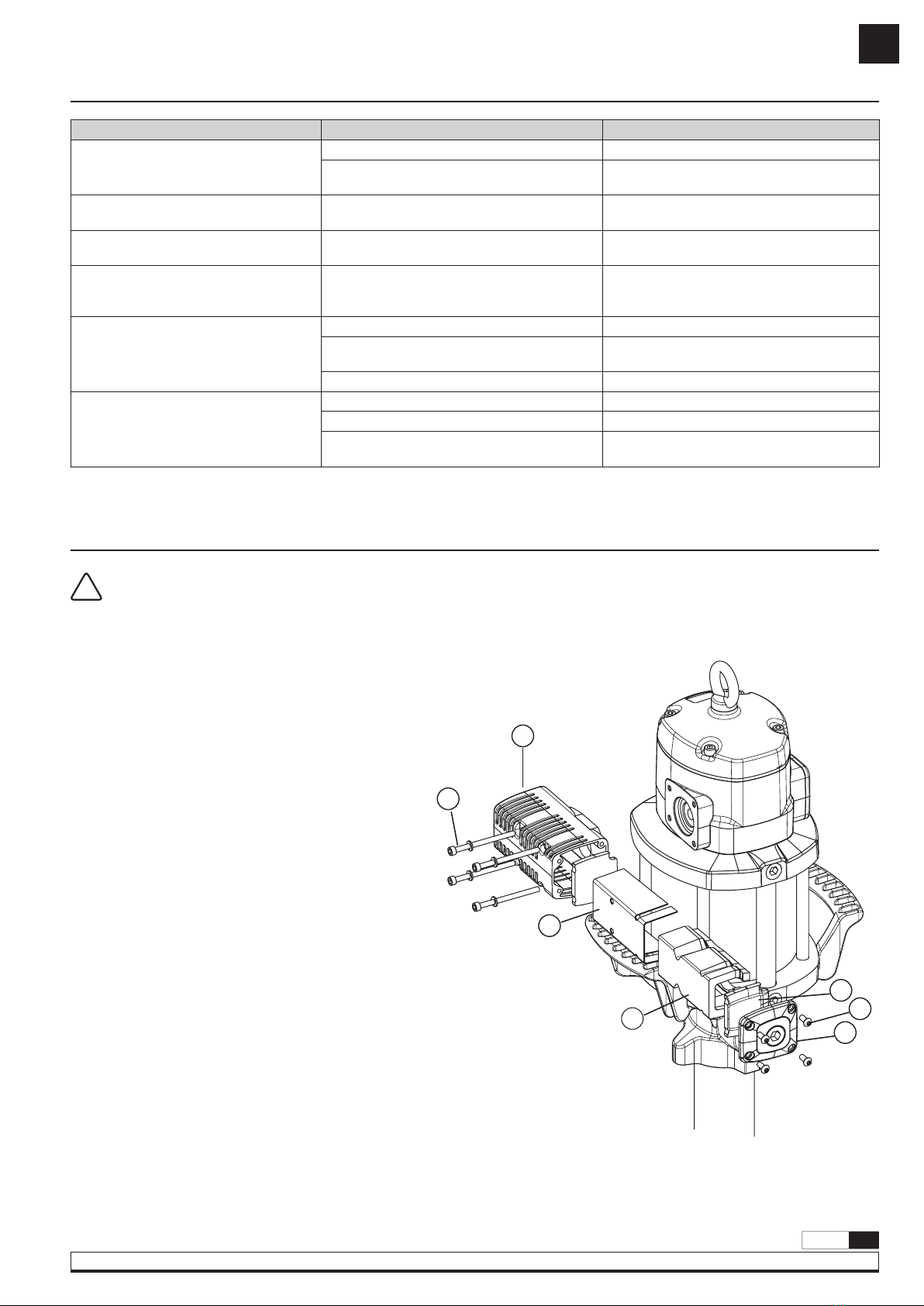

1. Unscrew bolts (A).
2. Remove exhaust assembly (B).
3. Unscrew the bolts (G) and remove the cap (F).
4. Remove the felt (D).
5. Remove the felt (E) and deflector (C).
6. Remove the bottom felt (D) and replace it with a new one.
7. Put back the deflector (C).
8. Insert the screws (A) and then a new felt (E). If not in this order, it
could be tricky to insert the screws.
9. Put a new felt (D).
10. Put back the cap (F) and its screws (G).
11. Ensuring the screws (A) stay into the muffler (B), put said muffler
on the motor and fix it with said screws.
12. It is also available a whole muffler assembly kit (section SPARE PARTS
KITS), which replaces the old one just operating the screws (A).
TROUBLESHOOTING
REPAIR AND CLEANING PROCEDURE
Symptoms Possible reasons Solutions
The pump is not working or there is no oil
delivery.
Not enough air supply pressure. Increase the air supply pressure.
Some outlet line component is clogged or
closed. Clean or open the outlet circuit.
The pump begins to operate very fast. The tank is empty or the oil level is beneath the
suction tube inlet.
Fill the tank or lower the suction tube until you
teach to the oil level.
The pump keeps on operating although
the oil outlet is closed.
There is an oil leakage in some point of the
outlet circuit. Verify and tighten or repair.
Oil leakage through the air outlet muffler or
the leakage warning hole on the pump
body.
Oil has by-passed to the air motor caused by
worn or damaged seal.
Replace the seal. Check if the pump
piston is scratched. If so, replace the air
piston assembly.
Air leakage through the air outlet muffler.
Damaged or worn piston O ring. Replace O Ring.
The air seal of the inverter assembly is damaged
or worn. Replace the air seal.
Damaged or worn spool seals. Replace the seals.
Oil output too low or diminishes over time.
Contamination in the foot valve. Remove and clean. Replace if damaged.
Contamination in the upper valve. Remove and clean. Replace if damaged.
The exhaust muffler is clogged by compressed
air dirt or lubricant. Replace the muffler felt.
WARNING! Before starting any kind of maintenance or repair,
disconnect the compressed air supply and open a downstream
valve to relieve the oil pressure.
During the assembly, ensure to apply grease to all the seals.
!
Fig. 4
B
A
CLEAN THE MUFFLER (FIG. 4)
C
D
G
F
E

6853 805 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
EN
REPAIR AND CLEANING PROCEDURE
Fig. 5
Fig. 6
Fig. 6a
Fig. 6b
A
AIR DISTRIBUTOR (FIG. 5)
1. Unscrew the bolts (H) and remove the cap (G).
2. Ensuring the screws (A) remain into the muffler (B), unscrew them
and take away the muffler. Take away the o-ring (C).
3. Strike gently with a plastic tool through exhaust seat to remove the
spool valve (E).
4. Replace the seals (E) with new ones or replace the whole spool with
its seals factory installed (section SPARE PARTS KITS). This is strongly
recommended in order to ensure the correct assembly of the seals.
AIR MOTOR SEALS (FIG. 6)
1. Unscrew the bolts (A) and remove the cap (B).
2. Unscrew the sensor sleeve (C).
3. With a manual clamp on the nut (D), pull the rod
(O) outwards untill its central recess appears
(Fig. 6a). Then, with another manual clamp, grab
the rod (O) on said recess to prevent sealing surface
to be damaged, and unscrew the nut (D) (Fig. 6b).
4. Remove o-ring (E) and ring (F), and replace them with
new ones later.
5. Unscrew the bolts (R). Pull the motor body (J)
outwards to free it along with bridle (L).
6. Take away the gasket (G) and replace its seals (H)
and (I).
7. Unscrew the bolts (M) and split the motor (J) from
the bridle (L). Take away the washer (K) and replace
the seal (H).
8. Take away the cylinder (50) while carefully holding
the air piston (Q). Replace the piston seal (P).
9. Re-assembly in reverse order, applying thread locker
in screws (M), nut (D) and sensor sleeve (C).
Note: all these seals are included in the available kit
(section SPARE PARTS KITS).
B
C
DF
EG
H
A
B
C
D
E
F
G
H
I
J
K
H
L
M
N
O
P
Q
R

7
R. 02/23 853 805
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
EN
REPAIR AND CLEANING PROCEDURE
LOWER SEALS KIT (FIG. 7)
For easier service, it is recommended to stop the pump near de
lowest stroke position.
1. Unscrew the tube (K) from the pump body (D).
2. Unscrew the piston (J) from the rod (A). Take away the ball (G) and
the washer (H). Replace the V-ring (I).
3. Unscrew bolts (E), remove the outlet body (D) and replace the seals
(B, F) and guide ring (C).
4. Reassembly in reverse order, applying thread locker in all joints.
5. All these seals are included in the available kit (section SPARE
PARTS KITS).
Fig. 7
Pages: 26, 29.
SPARE PARTS KITS / TECHNICAL DATA / DIMENSIONS
LIPS
FACING
UP
LIPS
FACING
DOWN
LIPS
FACING
UP
A
B
C
D
F
G
H
I
J
K
E

8853 805 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
ES
La bomba que usted ha adquirido puede ser utilizada en una atmósfera
potencialmente explosiva (ATEX). La directiva europea 2014/34/EU
establece unos requisitos esenciales de seguridad y salud para la
utilización de aparatos y sistemas de protección en estas atmósferas y
deja que recaigan en las normas europeas armonizadas la expresión
técnica de los requisitos que en ella se contienen. Samoa Industrial S.A
ha seguido un procedimiento mediante el cual demuestra la conformidad
del producto al que acompaña este manual con estos requisitos. Este
proceso ha consistido en la elaboración y posterior depósito de la
documentación técnica requerida en el organismo notificado
En la bomba a la que acompaña este manual usted debería localizar una
etiqueta con la siguiente información incluida (no haga uso de la misma
en ATEX si no la incorpora):
Ex: nos indica que es posible la utilización de esta bomba en una
atmósfera potencialmente explosiva.
h: nos indica que hace referencia a la norma 80079-36.
IIB: nos indica el grupo del equipo, en este caso destinado a usarse en
atmósferas explosivas de gas, excepto minas o cuando el gas típico es
hidrógeno (en la directiva, cat. 2G zona 1).
T4: nos indica la clase de temperatura para el grupo II. En este caso, la
clase es T4 (<= 135ºC), que tiene en cuenta la temperatura superficial
máxima que podría alcanzar la bomba si el aceite está a la máxima
temperatura admisible por especificaciones de este manual (70ºC) y hay
además sobrecalientamiento por funcionamiento en seco durante
varias horas.
Parte directiva
2014/34/EU
Parte norma
UNE-EN ISO 80079-36:2017
MARCADO ATEX
LEA ATENTAMENTE EL MANUAL DE INSTRUCCIONES Y SUS ADVERTENCIAS ANTES DE EMPEZAR A OPERAR CON EL EQUIPO
!
mencionado en la declaración de conformidad junto con un control
interno de la producción.
Los aparatos destinados a su uso en este tipo de atmósferas deben
presentar un marcado específico que es herramienta fundamental para
el usuario final de cara al correcto emplazamiento y uso de la bomba. A
continuación se explicará el contenido del marcado que incorporan estas
bombas aptas para ATEX. Recuerde que nunca debe de utilizar una
bomba que no esté marcada con esta etiqueta en atmósferas
potencialmente explosivas.
Gb: nos indica el EPL de la bomba.
Además, el marcado incluye el número de referencia de la documentación
técnica que se ha depositado en el organismo notificado (ver declaración
de conformidad), seguido de la letra “X”.
X: nos indica que existen condiciones especiales de uso seguro que se
transmiten mediante este manual de instrucciones al usuario final, que
en este caso son:
• Temperatura ambiente para la que está destinada la bomba: -20ºC
≤Tamb ≤50ºC
• Temperatura máxima superficial de la bomba dependiente de la Tª
del aceite a bombear, que nunca debe superar los 70ºC, o la
ambiental (la que sea mayor).
• Se incluye un cable de puesta a tierra dotado de pinza que debe ser
colocada firmemente y de forma estable y protegida sobre un
elemento conductor de la instalación, ajeno a la bomba y que esté
conectado a tierra.
Zona definida por grupo II (gas): válido para zona 1.
• Zona 1: emplazamientos en los que atmósferas explosivas
causadas por mezcla de aire con gases, vapores o nieblas son
susceptibles de producirse en funcionamiento normal.
ZONAS DE USO DE BOMBAS ATEX
GENERALIDADES ATEX

9
R. 02/23 853 805
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
ES
DESCRIPCIÓN
Bomba de pistón alternativo accionada por aire comprimido.
Permite bombear grandes caudales de todo tipo de aceites minerales. Aplicable en instalaciones con conducciones de gran longitud para dar servicio
simultáneamente a varias salidas de fluido. La bomba puede ser montada en la pared (con soporte mural 360132).
Esta bomba se puede instalar mediante montaje mural (usando
soporte (360132)). Fije el soporte mural a la pared firmemente. Inserte
la bomba por el soporte y fíjela con los tornillos suministrados (Fig. 2).
En aquellos casos en los que sea requerido cumplir condiciones ATEX,
asegúrese de conectar a tierra la bomba con el cable de tierra dotado de
pinza (534907).
ADVERTENCIAS
¡ADVERTENCIA! Lea atentamente el manual de instrucciones y
sus advertencias antes de empezar a operar con el equipo.
Este equipo es únicamente para uso profesional.
!
INSTALACIÓN
• Los fluidos no adecuados para la bomba pueden causar daños a la
unidad de la bomba e implicar riesgos y graves daños personales. Este
equipo no está destinado para el uso de fluidos que se encuentran en
el apartado 1 de la Directiva de Equipos a Presión. Estos son fluidos
explosivos, extremadamente inflamables, altamente inflamables,
inflamables, muy tóxicos, tóxicos u oxidantes. O aquellos fluidos cuya
presión de vapor sea superior a 0.5 bar sobre la presión atmosférica a
la máxima temperatura permitida.
• La bomba puede producir presiones elevadas o muy elevadas. Las
altas presiones pueden ocasionar lesiones muy graves en el cuerpo
humano. No exceder la presión máxima permitida de alimentación de
aire de 12 bar.
• Este equipo puede contener presión almacenada, elimine la presión y
desconecte la bomba del sistema de entrada y salida de fluidos en
caso de realizar cualquier mantenimiento. Para asegurar el correcto
funcionamiento de esta unidad, cualquier operación de mantenimiento
solo será llevada a cabo por personal cualificado.
• Para prevenir accidentes, cuando el equipo no esté en uso asegúrese
la desconexión de este de la línea de alimentación de aire.
• No altere la integridad del equipo. Use componentes originales de
Samoa Industrial, S.A. Cualquier modificación no autorizada del
equipo, uso indebido, mantenimiento incorrecto o la retirada de las
etiquetas identificativas puede ser causa de anulación de la garantía.
• Todos los accesorios que se encuentren en la línea de salida de fluido
deben de ser aptos para la máxima presión generada por la bomba.
Si el sistema no está diseñado para soportar la máxima presión
ejercida por la bomba, instale válvulas de seguridad o válvulas de
derivación.
• El usuario debe respetar las consideraciones de temperatura de la
superficie en atmósferas explosivas. Este manual especifica condiciones
para este respecto. El marcado ATEX indica la temperatura máxima
que puede alcanzar el equipo en uso, que dependerá del aceite y / o
ambiente, y debe tenerse en cuenta.
Fig. 2
B
A
360132
534907

10 853 805 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
ES
A título informativo, se muestra en la figura 3 una instalación típica con todos los elementos recomendados para su correcto funcionamiento.
NOTA: La presión de alimentación de aire debe estar comprendida entre 2 y 12 bar (40 - 180 psi) siendo 6 bar la presión recomendada.
CONEXIÓN TIPO DE LA BOMBA
Fig. 3
Pos. Descripción Cód.
AVálvula de corte de aire 950319+239004
B Filtro regulador 241001
C Manguera de aire 362100
D Enchufe rápido 251412
E Conector rápido 255312
F Bomba 537130
GVálvula de descarga 609008
HManguera aceite 362303
I Válvula de cierre de aceite 950303
J Soporte mural 360132
K Manguera succión aceite 367003
L Válvula de cierre 950306
Esta bomba es auto-cebante. Para cebarla la primera vez, es conveniente conectar el aire a la bomba incrementando la presión lentamente desde 0 bar a
la presión deseada con el regulador de presión.
La bomba empieza a bombear cuando se abre la válvula de salida, por ejemplo una pistola de control de aceite.
MODO DE EMPLEO

11
R. 02/23 853 805
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
ES
ANOMALÍAS Y SUS SOLUCIONES
PROCEDIMENTOS DE REPARACIÓN Y LIMPIEZA

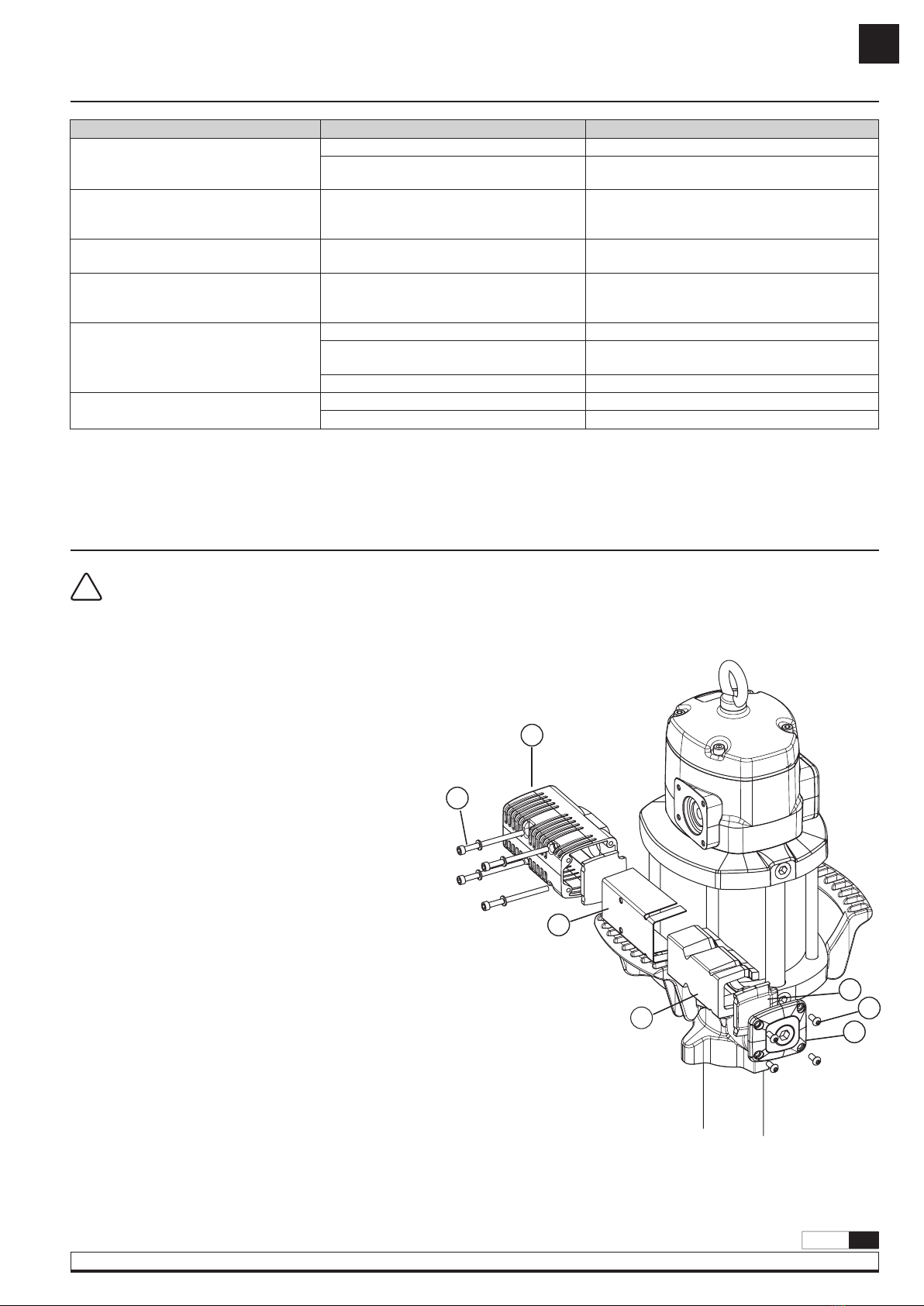

1. Desenrosque los tornillos (A).
2. Retire el conjunto del silencioso (B).
3. Desenrosque los 4 tornillos (G) y retire la tapa (F).
4. Extraiga el fieltro (D).
5. Extraiga el fieltro (E) y el deflector (C).
6. Extraiga el fieltro del fondo (D) y sustitúyalo por uno nuevo.
7. Coloque de nuevo el deflector (C).
8. Inserte los tornillos (A) y posteriormente un nuevo fieltro (E). Si no
se hace en este orden, puede ser complicado insertar los tornillos.
9. Coloque un nuevo fieltro (D).
10. Coloque la tapa (F) y sus tornillos (G).
11. Asegurándose de que los tornillos (A) no se salen del silenciador
(B), sitúe dicho silenciador en el motor y rosque dichos tornillos.
12. También está disponible un kit de silenciador completo (sección
KITS DE RECAMBIO), con el cual sólo sería necesario sustituir el
silenciador viejo por el nuevo mediante los tornillos (A).
¡ATENCIÓN! Antes de empezar cualquier tipo de
mantenimiento o reparación, desconecte el aire de alimentación
y accione la válvula de salida para soltar la presión del fluido.
En el proceso de ensamblado aplique grasa de montaje sobre
todas las juntas tóricas.
!
LIMPIEZA DEL SILENCIADOR (FIG. 4)
Síntomas Posibles causas Soluciones
La bomba no funciona o no hay entrega de
fluido.
Presión de suministro de aire no adecuada. Incremente la presión de aire de suministro.
Algún elemento del circuito de salida está
obstruido o cerrado. Limpie o abra el circuito de salida.
La bomba empieza a funcionar con mucha
más velocidad.
El depósito está vacío o el nivel está por debajo
del tubo de succión.
Llene el depósito o cale el tubo de succión hasta
llegar al nivel de aceite.
La bomba sigue funcionando aunque se
cierre la salida de fluido. Existe fuga de fluido en algún punto del circuito. Verifique y apriete o repare.
Pérdida de aceite por el escape de aire, o
por el orificio testigo de fugas en el cuerpo
de fluido.
El aceite ha pasado al motor de aire por desgaste
de la junta de fluido.
Sustituya la junta. Compruebe si el vástago está
rayado y, si así fuera, sustituya el conjunto de
émbolo de aire.
Pérdida de aire por el escape de aire.
Junta del émbolo de aire desgastada. Sustituya la junta.
Junta del pistón sensor desgastada. Sustituya la junta.
Juntas de la corredera inversora desgastadas. Sustituya las juntas.
Disminución del caudal entregado.
Válvula inferior con impurezas. Desmonte y limpie. Sustituya en caso de deterioro.
Válvula superior con impurezas. Desmonte y limpie. Sustituya en caso de deterioro.
El silenciador está colmatado por impurezas o
lubricante del aire comprimido. Reemplace el fieltro del silenciador.
Fig. 4
B
A
C
D
G
F
E

12 853 805 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
ES
PROCEDIMENTOS DE REPARACIÓN Y LIMPIEZA
Fig. 6a
Fig. 6b
DISTRIBUIDOR DE AIRE (FIG. 5)
1. Desenrosque los tornillos (H) y retire la tapa del tope de corredera (G).
2. Desenrosque los tornillos (A) y, asegurándose de que no se salen del
silenciador (B), separe dicho silenciador del motor. Extraiga la tórica (C).
3. Con ayuda de un útil de plástico, golpeando suavemente por el lado
del silenciador, extraer la corredera
del distribuidor (E).
4. Sustituya las juntas de corredera (D) y (F), o bien sustituya la
corredera (E) completa con sus juntas ya instaladas de fábrica
(sección KITS DE RECAMBIO). Ésta es la opción recomendada para
asegurar que las juntas están correctamente instaladas.
JUNTAS DEL MOTOR DE AIRE (FIG. 6)
1. Desenrosque los cuatro tornillos (A) y quite la tapa (B).
2. Desenrosque el tapón inversor (C).
3. Con ayuda de una mordaza manual sobre el casquillo
(D), tire hacia fuera del vástago (O) hasta que
aparezca su rebaje central (Fig. 6a). Después, con otra
mordaza manual agarre el vástago (O) en dicha zona
rebajada central para no dañar la superficie destinada
al sellado y desenrosque el casquillo (D) (Fig. 6b).
4. Deseche la tórica (E) y el aro (F), y use otros nuevos
posteriormente al volver a montar.
5. Desenrosque los cuatro tornillos (R). Tire hacia arriba del
cabezal motor (J) hasta liberarlo junto con la brida (L).
6. Quite el casquillo inversor (G). Sustituya las juntas (H)
y (I) de este casquillo.
7. Desenrosque los cinco tornillos (M) y separe el cuerpo
motor (J) de la brida (L). Extraiga la arandela (K) y
sustituya la junta (H).
8. Retire el cilindro (N) sujetando con cuidado el émbolo
(Q). Sustituye la junta (P) de dicho émbolo.
9. Vuelva a montar el conjunto en sentido inverso,
aplicando fijador de rosca en los tornillos (M), casquillo
(D) y tapón inversor (C).
NOTA: las juntas nuevas necesarias están incluidas en el kit
disponible (sección KITS DE RECAMBIO).
Fig. 5
Fig. 6
A
B
C
DF
EG
H
A
B
C
D
E
F
G
H
I
J
K
H
L
M
N
O
P
Q
R

13
R. 02/23 853 805
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
ES
PROCEDIMENTOS DE REPARACIÓN Y LIMPIEZA
SUSTITUCIÓN JUNTAS BAJOS (FIG. 7)
Para facilitar el proceso de sustitución de las juntas,
recomendamos parar la bomba cerca de la posición inferior de
la carrera.
1. Desenrosque el tubo (K) del cuerpo de salida de fluido (D).
2. Desenrosque el pistón (J) del vástago (A). Quite la bola (G) y la
arandela (H). Sustituya el collarín (I).
3. Desenrosque los cuatro tornillos (E), separe el cuerpo de salida (D)
del motor de aire y sustituya las dos juntas (B, F) y el aro guía (C).
4. Vuelva a montar en orden inverso, aplicando fijador de rosca en
todas las uniones.
5. Todas estas juntas se incluyen en el kit disponible (sección KITS
DE RECAMBIO).
Páginas: 26, 29.
KITS DE RECAMBIO / DATOS TÉCNICOS / DIMENSIONES
Fig. 7
LABIOS
HACIA
ARRIBA
LABIOS
HACIA
ABAJO
LABIOS
HACIA
ARRIBA
A
B
C
D
F
G
H
I
J
K
E

14 853 805 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
FR
La pompe que vous avez achetée peut être utilisée dans une atmosphère
potentiellement explosive (ATEX). La directive européenne 2014/34/UE
établit les exigences essentielles de santé et de sécurité pour l’utilisation
des équipements et systèmes de protection dans ces atmosphères et
permet l’expression technique des exigences qui y sont contenues pour
s’inscrire dans les normes européennes harmonisées.
Samoa Industrial S.A a suivi une procédure par laquelle il démontre la
conformité du produit auquel ce manuel accompagne ces exigences. Ce
processus a consisté en la préparation et le dépôt ultérieur de la
documentation technique requise auprès de l’organisme notifié
Sur la pompe qui accompagne ce manuel, vous devriez trouver une
étiquette avec les informations suivantes incluses (ne pas l’utiliser en
ATEX si elle ne l’inclut pas):
Ex: indique qu’il est possible d’utiliser cette pompe dans une atmosphère
potentiellement explosive.
h: indique qu’il fait référence à la norme 80079-36
IIB: indique le groupe de l’appareil, dans ce cas destiné à être utilisé dans
des atmosphères explosives gazeuses, à l’exception des mines ou lorsque
le gaz typique est l’hydrogène (dans la directive, cat. 2G zone 1).
T4: indique la classe de température pour le groupe II. Dans ce cas, la
classe est T4 (<= 135ºC), ce qui prend en compte la température
maximale de surface que la pompe pourrait atteindre si la graisse est à
la température maximale admissible selon les spécifications de ce
manuel (70ºC) et il y a aussi une surchauffe due à un fonctionnement à
sec pendant plusieurs heures.
Pièce directive
2014/34/EU
Pièce norme
UNE-EN ISO 80079-36:2017
MARQUAGE ATEX
LIRE ATTENTIVEMENT LE MANUEL D’INSTRUCTIONS ET SES AVERTISSEMENTS AVANT DE COMMENCER À FAIRE
FONCTIONNER L’ÉQUIPEMENT
!
mentionné dans la déclaration de conformité ainsi qu’un contrôle
interne de la production.
Les appareils destinés à être utilisés dans ce type d’atmosphère doivent
présenter un marquage spécifique qui est un outil fondamental pour
l’utilisateur final afin de placer et d’utiliser correctement la pompe. Le
contenu du marquage sur ces pompes conformes ATEX sera expliqué
ci-dessous. N’oubliez pas que vous ne devez jamais utiliser une pompe
qui ne porte pas cette étiquette dans des atmosphères potentiellement
explosives.
Gb: indique l’EPL de la bombe.
De plus, le marquage comprend le numéro de référence de la
documentation technique qui a été déposée auprès de l’organisme
notifié (voir déclaration de conformité), suivi de la lettre “X”.
X: indique qu’il existe des conditions spéciales d’utilisation en toute
sécurité qui sont transmises par le biais de ce manuel d’instructions à
l’utilisateur final, qui dans ce cas sont:
• Température ambiante à laquelle la pompe est destinée:
-20ºC ≤Tamb ≤50ºC
• Température de surface maximale de la pompe en fonction de la
température de la graisse à pomper, qui ne doit jamais dépasser 70
°C, ou de la température ambiante (selon la
plus élevée).
• Un câble de mise à la terre est fourni avec une pince qui doit être
placée fermement et de manière stable et protégée sur un élément
conducteur de l’installation, autre que la pompe et qui est relié à la
terre.
Zone définie par le groupe II (gaz): valable pour le zone 1.
• Zone 1: emplacements où des atmosphères explosives causées par
un mélange d’air avec des gaz, vapeurs ou brouillards, sont
susceptibles de se produire en fonctionnement normal.
ZONES D’UTILISATION DES POMPES ATEX
INFORMATIONS GÉNÉRALES ATEX

15
R. 02/23 853 805
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
FR
DESCRIPTION
Pompe grand débit, à piston alternatif actionné par air comprimé. Permet de distribuer tous types d´huiles minérales et synthétiques.
Cette pompe est particulièrement recommandée pour des installations de longue distance dotées de plusieurs postes de distribution pouvant
travailler simultanément.
La pompe peut être fixée au mur (à l´aide d´un support mural, réf: 360132).
Cette pompe peut s´installer moyennant une fixation murale (avec
le support (360132)). Fixer fermement au mur le support mural. Introduire la
pompe par le support et la fixer à l´aide des vis fournies (Fig. 2).
Dans les cas où des conditions ATEX sont requises, veillez à mettre la
pompe à la terre avec le câble de mise à la terre avec pince (534907).
AVERTISSEMENT
AVERTISSEMENT! Lire le manuel d´instruction et les
avertissements avant de commencer à utiliser l´équipement.
Ce matériel est destiné à un usage professionnel.
!
INSTALLATION
• Les fluides non-compatibles peuvent endommager la pompe et
présenter des risques de blessures graves. Cet équipement n´est pas
conçu pour être utilisé avec les liquides tels que définis à l´article 1 de
la directive des équipements sous pression qui sont explosifs,
extrêmement inflammables, facilement inflammables, inflammables,
très toxiques, toxiques, oxydants ou lorsque la pression de la vapeur
est supérieure de 0,5 bar à la pression atmosphérique, à la temperature
maximale admissible.
• La pompe peut générer des pressions élevées ou très élevées. En cas
de fuite, les pressions élevées peuvent causer des blessures corporelles
graves. Ne pas dépasser la pression d´entrée d´air maximum
de 12 bar.
• Cet équipement peut rester sous pression même à l´arrêt. Dépressuriser
et déconnecter tous les systemes de distribution de fluide avant
l´entretien de la pompe. Pour garantir un bon fonctionnement de cet
appareil, tous les travaux d´entretien doivent être effectués uniquement
par du personnel qualifié.
• Losqu´elle n´est pas utilisée, assurez-vous de couper l´alimentation en
air de la pompe pour éviter les accidents.
• Ne pas modifier cet équipement. Utilisez des composants d´origine
fournis par Samoa Industrial, S.A.
• Une manipulation non autorisée, une mauvaise utilisation, un mauvais
entretien ou l´enlèvement des étiquettes d´identifications peuvent
invalider la garantie.
• Tous les accessoires raccordés en sortie de fluide doivent être adaptés
à la pression maximale produite par la pompe. Si le système n´est pas
conçu pour résister à la pression maximale exercée par la pompe,
l´installation de soupapes de sécurité (comme des clapets de
décharge) ou de soupapes dérivation est nécessaire.
• L’utilisateur doit respecter les considérations relatives à la température
de surface dans les atmosphères explosives. Ce manuel précise les
conditions à cet égard. Le marquage ATEX indique la température
maximale que l’équipement peut atteindre en utilisation, qui dépendra
de l’huile et/ou de l’environnement, et doit être prise en compte.
Fig. 2
B
A
360132
534907

16 853 805 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
FR
La figure 3 vous présente à titre informatif une installation typique dotée de tous les éléments recommandés pour son bon fonctionnement.
NOTE: La pression d´alimentation en air doit être comprise entre 2 et 12 bar (40-180 psi) sachant que la pression recommandée est de 6 bar.
BRANCHEMENT TYPE DE LA POMPE
Fig. 3
Pos. Description Part No.
AVanne d’arrêt pour ligne air – levier court 950319+239004
B Régulateur/filtre 241001
C Flexible de liaison air 362100
D Raccord rapide 251412
E Embout rapide 255312
F Pompe 537130
GClapet de décharge 609008
HFlexible huile 362303
I Vanne d’arrêt pour circuit huile 950303
J Support mural 360132
K Flexible d’aspiration huile 367003
L Vanne d’arrêt 950306
Cette pompe est auto-amorçante. Pour l’amorcer pour la première fois, il est préférable de brancher l’air à la pompe, en augmentant lentement la
pression à partir de 0 bar jusqu’à la pression désirée à l’aide du régulateur de pression.
La pompe commence à fonctionner dès que la vanne de sortie est ouverte, comme par exemple la poignée de distribution d’huile.
OPERATION

17
R. 02/23 853 805
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
FR
ANOMALIES ET SOLUTIONS
INSTRUCTIONS DE RÉPARATION ET DE NETTOYAGE
1. Dévisser les vis (A).
2. Retirer l’ensemble d’échappement (B).
3. Dévisser les boulons (G) et enlever le bouchon (F).
4. Retirer le feutre (D).
5. Retirer le feutre (E) et le déflecteur (C).
6. Retirer le feutre latéral (D) et le remplacer par un nouveau.
7. Remettre le déflecteur (C).
8. Insérer les vis (A), puis un nouveau feutre (E). Si ce n’est pas dans
cet ordre, il pourrait être difficile d’insérer les vis.
9. Mettre un nouveau feutre (D).
10. Remettre le bouchon (F) et les vis (G).
11. Placer les vis (A) dans le silencieux (B), mettre le silencieux sur le
moteur et le fixer avec les vis.
12. Un kit complet de silencieux (section KITS DE REMPLACEMENT),
est également disponible. Dans ce cas, il est seulement nécessaire
de remplacer l’ancien silencieux avec les vis (A).
AVERTISSEMENT! Avant de commencer toute opération de
nettoyage ou d’entretien, il faut obligatoirement débrancher
l’alimentation en air et actionner la vanne de sortie pour
relâcher toute la pression du fluide.
Dans le processus d’assemblage appliquer de la graisse de
montage sur tous les joints toriques.
!
NETTOYER LE SILENCIEUX (FIG. 4)
Symptômes Causes possibles Solutions
La pompe ne fonctionne pas ou ne
distribue pas de fluide.
Pression d’air insuffisante. Augmentez la pression d’alimentation en air.
Certains éléments du circuit de distribution
sont bouchés ou fermés. Nettoyez ou ouvrez le circuit de sortie.
La pompe commence à fonctionner
beaucoup plus rapidement.
Le réservoir est vide ou le niveau d’huile est
sous l’entrée du tube d’aspiration.
Remplissez le réservoir ou abaissez le tube
d’aspiration jusqu’à ce que vous appreniez le
niveau d’huile.
La pompe continue à fonctionner bien que
la sortie d’huile soit fermée.
Il y a une fuite d’huile quelque part dans le
circuit de distribution. Vérifier et resserrer ou réparer.
Fuite d’huile à travers le silencieux de sortie
d’air ou par le trou de contrôle sur le corps
de pompe.
Le fluide a transité par le moteur d’air à cause
d’un joint usé ou endommagé.
Remplacer le joint. Vérifier si le pumppiston est
rayé. Si c’est le cas, remplacez l’ensemble airpiston.
Fuite d’air à travers le silencieux de sortie
d’air.
Joint torique de piston endommagé. Remplacez le joint torique.
Le joint d’étanchéité à l’air de l’ensemble
inverseur est endommagé ou usé. Remplacez le joint d’étanchéité à l’air.
Joints de tiroir endommagés ou usés. Remplacez les joints.
Débit de fluide trop faible ou en diminution. Impuretés dans le clapet de pied. Démonter et nettoyer. Remplacer s’il est endommagé.
Impuretés dans la valve supérieure. Démonter et nettoyer. Remplacer s’il est endommagé.
Fig. 4
B
A
C
D
G
F
E

18 853 805 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
FR
INSTRUCTIONS DE RÉPARATION ET DE NETTOYAGE
Fig. 6a
Fig. 6b
DISTRIBUTEUR D’AIR (FIG. 5)
1. Dévisser les boulons (H) et enlever le bouchon (G).
2. Dévisser les vis (A) et les conserver sur le silencieux (B), séparer le
silencieux du moteur. Ôter le joint torique (C).
3. Frapper doucement côté silencieux avec un outil en plastique pour
extraire le tiroir du distributeur.
4. Remplacer les joints de tiroir (E) et (F) par des neufs ou remplacer
tout le tiroir avec son kit de joints usine (section KITS DE
REMPLACEMENT) pré-montés. Ceci est fortement recommandé
afin d’assurer l’assemblage correct des joints.
JOINTS DU MOTEUR D’AIR (FIG. 6)
1. Dévisser les quatre vis (A) et retirer le couvercle (B).
2. Dévisser le bouchon de l’inverseur (C).
3. Avec une pince manuelle sur la douille de serrage (D),
tirer la tige (O) vers l’extérieur jusqu’à ce qu’apparaisse
son évidement central (Fig. 6a). Puis, avec une autre pince
manuelle, saisir la tige (O) sur l’évidement pour prévenir
les dommages sur la surface pouvant entrainer des
problèmes d’étanchéité, et dévisser l’écrou (D) (Fig. 6b).
4. Enlever le joint (E) et la bague (F), puis utiliser les
nouvelles lors du remontage.
5. Dévisser les quatre vis (R). Retirer le moteur (J) pour
libérer la tête avec la bride (L).
6. Retirer le capuchon de l’inverseur (G). Remplacer les
joints (H) et (I) de ce capuchon.
7. Dévisser les cinq vis (M) et séparer le corps de
moteur (J) de la bride (L). Retirer la rondelle (K) et
remplacer le joint (H).
8. Retirer le cylindre (N) en tenant soigneusement le
piston (Q). Remplacer le joint (P) du piston.
9. Remontage dans l’ordre inverse, Application frein
filet sur les vis (M), la douille de serrage (D) et le
bouchon de l’inverseur (C).
NOTE: Tous les joints sont inclus dans le kit (section KITS
DE REMPLACEMENT).
Fig. 5
Fig. 6
A
B
C
DF
EG
H
A
B
C
D
E
F
G
H
I
J
K
H
L
M
N
O
P
Q
R

19
R. 02/23 853 805
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
FR
INSTRUCTIONS DE RÉPARATION ET DE NETTOYAGE
REMPLACEMENT DES JOINTS BAS (FIG. 7)
Pour faciliter le processus de remplacement des joints, nous
recommandons l’arrêt de la pompe en position inférieure de la
course du piston.
1. Dévisser le tube (K) du corps de pompe (D).
2. Dévisser le piston (J) de la tige (A). Otez la boule (G) et la rondelle
(H). Remplacer le joint hydraulique (I).
3. Dévisser les boulons (E), enlever le corps de pompe (D) et
remplacer les joints d’étanchéité (B, F) et la bague de guidage (C).
4. Remontage dans l’ordre inverse, application de frein filet sur toutes
les vis.
5. Tous les joints sont inclus dans le kit (section KITS
DE REMPLACEMENT).
Pages: 26, 29.
KITS DE REMPLACEMENT / SPÉCIFICATIONS TECHNIQUES / DIMENSIONS
Fig. 7
LÈVRES
VERS LE
HAUT
LÈVRES
VERS LE
BAS
LÈVRES
VERS LE
HAUT
A
B
C
D
F
G
H
I
J
K
E

20 853 805 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: [phone] · www.samoaindustrial.com
2023_02_28-17:30
PT
GENERALIDADES ATEX
A bomba que adquiriu pode ser utilizada numa atmosfera potencialmente
explosiva (ATEX). A Directiva Europeia 2014/34/UE estabelece requisitos
essenciais de saúde e segurança para a utilização de equipamentos e
sistemas de protecção nessas atmosferas e deixa a expressão técnica
dos requisitos nela contidos às normas europeias harmonizadas. A
Samoa Industrial S.A. seguiu um procedimento pelo qual demonstra a
conformidade do produto a que este manual acompanha com estes
requisitos. Este processo consistiu na preparação e posterior depósito da
Na bomba que acompanha este manual deverá encontrar uma etiqueta
com as seguintes informações (não a utilize em ATEX se não estiver
incluída):
Ex: indica que a utilização desta bomba numa atmosfera potencialmente
explosiva é possível.
h: indica que se refere à norma 80079-36.
IIB: indica o grupo do equipamento, neste caso destinado a ser
utilizado em atmosferas de gás explosivo, excepto minas ou onde o gás
típico é o hidrogénio (na directiva, cat. 2G zona 1).
T4: indica a classe de temperatura para o grupo II. Neste caso, a classe
é T4 (<= 135ºC), que tem em conta a temperatura máxima da
superfície que a bomba poderia atingir se o óleo estivesse à temperatura
máxima admissível de acordo com as especificações deste manual
(70ºC) e também há sobreaquecimento devido ao funcionamento a
seco durante várias horas.
Parte da directiva
2014/34/EU
Parte da norma
UNE-EN ISO 80079-36:2017
MARCAÇÃO ATEX
LEIA ATENTAMENTE O MANUAL DE INSTRUÇÕES E OS SEUS AVISOS
ANTES DE INICIAR A OPERAÇÃO COM O EQUIPAMENTO
!
documentação técnica necessária junto do organismo notificado
mencionado na declaração de conformidade, juntamente com um
controlo interno do processo de produção. O conteúdo da marcação
nestas bombas aprovadas pela ATEX é explicado abaixo. Lembre-se que
nunca deve utilizar uma bomba que não esteja marcada com este
rótulo em atmosferas potencialmente explosivas.
Gb: indica o EPL da bomba.
Além disso, a marcação inclui o número de referência da documentação
técnica que foi apresentada ao organismo notificado (ver declaração de
conformidade), seguido da letra “X”.
X: indica que existem condições especiais de utilização segura que são
transmitidas pelo presente manual de instruções ao utilizador final,
neste caso:
• Temperatura ambiente a que a bomba se destina: -20ºC ≤Tamb ≤
50ºC.
• A temperatura máxima da superfície da bomba depende da
temperatura do óleo a bombear, que nunca deve exceder os 70ºC,
ou da temperatura ambiente (o que for mais alta).
• Está incluído um cabo de terra com uma pinça, que deve ser
colocado de forma firme, estável e protegida sobre um elemento
condutor da instalação, externo à bomba e que está ligado à terra.
Zona definida pelo grupo II (gás): válida para a zona 1.
• Zona 1: locais onde atmosferas explosivas causadas por misturas
de ar com gases, vapores ou névoas são susceptíveis de ocorrer em
funcionamento normal.
ÁREAS DE UTILIZAÇÃO DAS BOMBAS ATEX
