PETUNJUK
PENGGUNAAN
PENYEJUK UDARA JENIS SPLIT
(Cool)
iDB98-05682A(1)
AS05A8FD
AS07A8FD
Unit Dalam
US05A8FD
US07A8FD
Unit Luar

i-2
Petunjuk Keselamatan
Berikut tindakan keselamatan yang harus diambil saat menggunakan penyejuk udara Anda.
1 Pastikan bahwa unit dalam mempunyai sirkulasi udara yang benar. Jangan menaruh kain atau barang lain
di atasnya.
2 Jangan menumpahkan cairan apapun ke unit dalam. Jika ini terjadi, lepaskan kabel listrik dari sumber listrik
dan hubungi teknisi terdekat Anda.
3 Jangan menyisipkan sesuatu di antara kisi keluaran udara yang dapat merusak kipas bagian dalam dan
anda melukai. Hindarkan unit dalam dari jangkauan anakanak.
4 Jangan meletakkan benda yang dapat menghalangi unit luar.
5 Lepaskan baterai jika remote control tidak digunakan untuk jangka waktu yang lama.
6 Jangan mencoba memperbaiki produk ini sendiri, hubungi layanan purna jual atau toko terdokat dgn anda.
7 Jika kabel listrik rusak, dapat diganti dengan kabel khusus dan pemasangan nya dapat diperoleh dari pabrik
atau agen layanan purna jual.
8 Peralatan ini harus dipasang sesuai dengan kondisi listrik yg dipakai di tempat anda.
9 Keluarkan baterai dari tempat dan dibuang ke tempat yg aman sebelum membuang peralotan ini.
10 Anak kecil atau orang lemah disarankan untuk tidak memainkan peralatan ini tanpa ada pengawasan dari
orang dewasa.
11 Ketentuan umum adalah aturan yang sesuai dgn standard IEC untuk keselamatan dan aturan dengan
ketentuan standard ISO untuk penghematan energi.
Pabrik tidak bertanggung jawab pada kecelakaan yang terjadi
karena alat penyejuk itu tidak dipasang secara aman selama pemasangan
dan penggunaan alat penyejuk tersebut. Ketika anda mendapatkan kesuli-
tan dalam pemasangan anda harus meminta bantuan teknisi khusus.
Kecelakaan itu akan terjadi ketika dipasang secara tidak semestinya.
PP
PPEE EERR RRHH HHAA AATT TTII IIAA AANN NN

i-3
Daftar Isi
◆MENYIAPKAN PENYEJUK UDARA ANDA
■Petunjuk Keselamatan . . . . . . . . . . . . . . . . . . . . . . . . . . 2
■Bentuk Alat Penyejuk . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
■Remote Control - Tombol Dan Tampilan . . . . . . . . . . . . . 6
■Menjalankan penyejuk udara . . . . . . . . . . . . . . . . . . . . . 7
■Pemasangan Batterai Remote Control . . . . . . . . . . . . . . 8
◆MENGGUNAKAN PENYEJUK UDARA ANDA
■Memilih Mode Operasi Automatis . . . . . . . . . . . . . . . . . . 9
■Memulai Pendinginan . . . . . . . . . . . . . . . . . . . . . . . . . .10
■Merubah suhu ruangan secara cepat . . . . . . . . . . . . . . .11
■Menghilangkan Kelembaban Yang Berlebihan . . . . . . . .12
■Aliran Udara Pada Ruangan Anda . . . . . . . . . . . . . . . . .13
■Mengatur Arah Aliran Udara Secara Vertikal . . . . . . . . .14
■Mengatur Arah Aliran Udara Secara Horisontal . . . . . . .15
◆MEMPROGRAM PENYEJUK UDARA ANDA
■Menghidupkan Pengatur Waktu . . . . . . . . . . . . . . . . . . .16
■Mematikan Pengatur Waktu . . . . . . . . . . . . . . . . . . . . . .17
■Mengatur Pengatur Waktu Berhenti Beberapa Saat . . . .18
◆SARAN PENGGUNAAN
■Saran Penggunaan . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
■Jangkauan Suhu Dan Kelembaban Udara . . . . . . . . . . .20
■Membersihkan Penyejuk Udara Anda . . . . . . . . . . . . . .21
■Sebelum Memanggil Layanan Purna Jual . . . . . . . . . . .22
◆SPESIFIKASI TEKNIS

i-4
Bentuk Alat Penyejuk
Unit dalam
Kisi aliran
(udara keluar)
Filter udara
(dibawa kisi-kisi)
Tanda pengaturan
waktu (kuning)
Sensor remote control
Tombol on/off
dan Tanda operasi
(oranye)
Aliran udara
masuk
TIMER ON/OFF

i-5
Unit Luar
Aliran udara masuk(Dibelakang)
Aliran udara
keluar Katup penghubung
(Didalam)

i-6
Remote Control - Tombol dan Tampilan
Mode operasi
(AUTO , COOL ,
DRY , FAN )
Indikator transmisi
remote control Tombol seleksi mode
(AUTO, COOL, DRY, FAN)
Tombol mode pilihan
turbo/sleep
Tombol berputar
Tombol menghidupkan
pengaturan waktu
Tombol mematikan
pengaturan waktu
Tombol on/off pengatur
waktu/pembatalan
Tombol pengaturan
kecepatan kipas
Tombol pengaturan suhu
Pengaturan suhu
Mode Sleep
Mode Turbo
Kecepatan kipas
Arah aliran udara
Menghidupkan
pengaturan waktu
Mematikan pengaturan waktu
Indikator discharge batterai

i-7
Menjalankan penyejuk udara
Anda telah membeli Penyejuk Udara Jenis Split dan telah dipasang oleh
teknisi Anda.
Petunjuk Penggunaan ini memberikan banyak informasi yang berguna dalam
penggunaan penyejuk udara anda. Luangkan waktu anda untuk membacanya
sehingga anda dapat mengoperasikan secara penuh keunggulan yang dimiliki.
Buku Petunjuk ini diatur sebagai berikut:
◆Gambar berikut yang ditunjukkan pada halaman 4 dan 6.
- Unit Dalam dan Unit Luar
- Remote Control (tombol dan tampilan)
Lambang tersebut akan membantu anda menemukan tombol dan
saklar serta memahami arti simbol yang ditampilkan.
◆Pada bagian pertama dari buku petunjuk ini, anda akan
menemukan setiap langkah pengoperasian fungsi yang ada.
Penggambaran dalam setiap langkah penggunaan menggunakan tiga simbol
yang berbeda.
TEKAN DORONG TEKAN dan
TAHAN

i-8

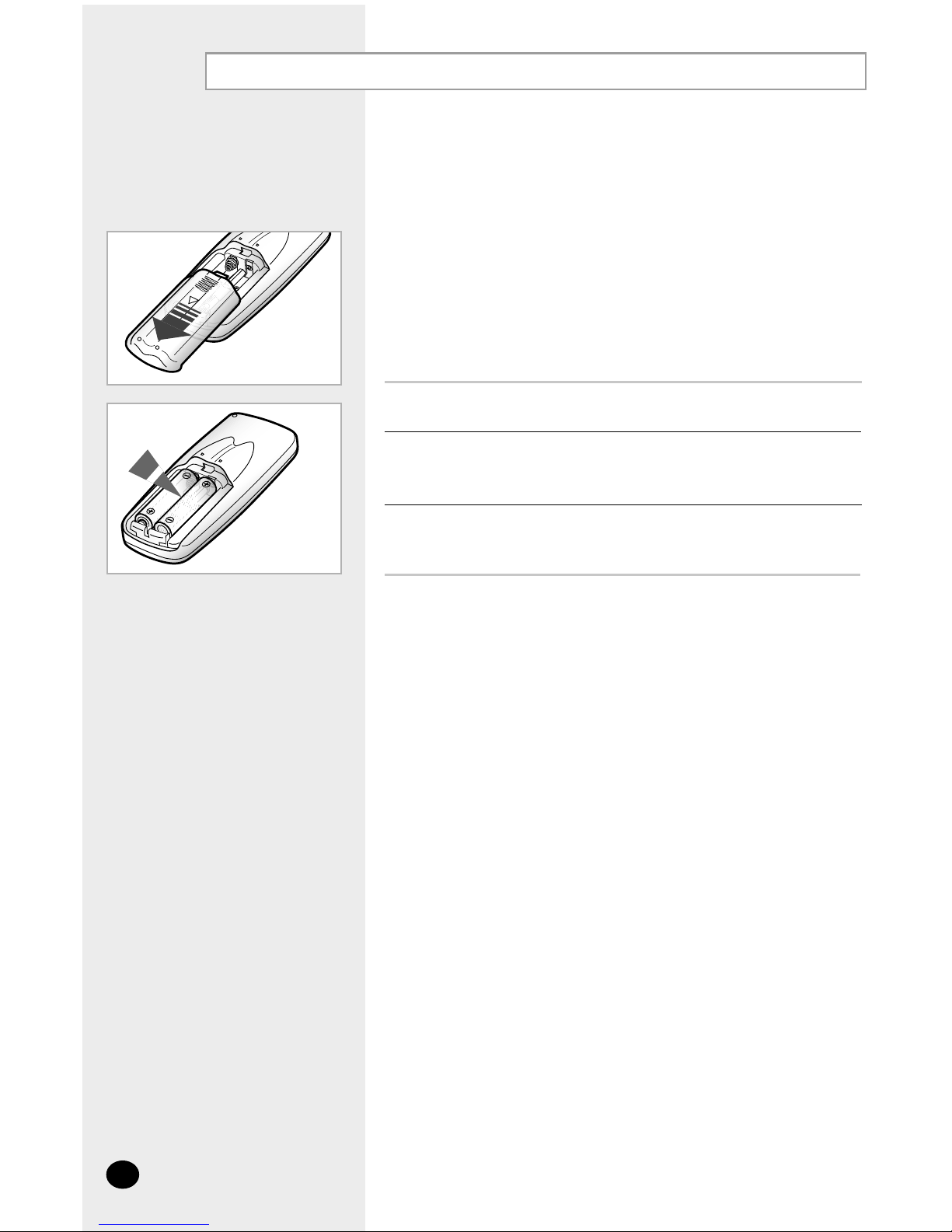

Pemasangan Batterai Remote Control
Anda harus memasang atau menggantikan batterai remote control saat :
◆Anda membeli penyejuk udara
◆Remote Control tidak bekerja semestinya
◆Gunakan dua buah batterai jenis AAA, LR03 1.5 Volt.
◆Jangan gunakanbatterai yang sudah lama dan lain
jenisnya.
◆Batterai rata-rata hanya dapat digunakan selama 12
bulan.
1Tekan penutup batterai pada bagian belakang remote control dengan
ibu jari sesuai dengan arah panah, dan keluarkan batterai.
2Masukkan dua buah batterai dengan memperhatikan kedua kutubnya :
◆+ batterai pada + remote control
◆- batterai pada - remote control
3Tutup penutup dengan menggeser penutup batterai kembali sampai
terkunci.
CC
CCaa aatt ttaa aatt ttaa aann nn

i-9
Memilih Mode Operasi Automatis
Anda dapat mengoperasikan Penyejuk Udara pada mode operasi AUTO
dari remote control anda. Pada mode AUTO, temperatur standar dan
kecepatan kipas terpilih secara automatis. Anda dapat mengatur
temperatur standar tetapi kecepatan kipas tidak bisa diatur.
1Tekan tombol (On/Off) .
Hasil:◆
Tanda Operasi terletak didalam unit.
◆ Penyejuk udara anda mulai beroperasi pada mode yang telah
terpilih.
◆ Unit dalam berbunyi "pip".
Penyejuk udara dilengkapi dengan proteksi untuk
mencegah unit agar tidak rusak apabila langsung
dinyalakan setelah :
◆Dihubungkan ke stop kontak listrik
◆Dimatikan
Setelah selang waktu tiga menit, unit akan beroperasi
kembali.
2Jika indikator tidak tertampil pada tampilan atas remote control,
tekan tombol MODE pada remote control satu kali atau lebih sampai
indikator tersebut tertampil.
Hasil:◆Bagian dalam unit berbunyi beberapa saat pada waktu anda
menekan tombol MODE.
◆Penyejuk udara dimulai dengan mode AUTO.
CC
CCaa aatt ttaa aatt ttaa aann nn Anda bisa mengubah mode sewaktu-waktu.
3Untuk mengontrol temperatur standar (Saat unit pada mode operasi
auto, temperatur standar secara otomatis diatur sesuai dengan suhu
ruangan), tekanlah tombol TEMPERATURE beberapa kali.
SET TEMP. SET TEMP. - SET TEMP. SET TEMP.
-2°C -1°C Temperatur standar +1°C +2°C
PENTING
< Jika anda merasa panas > < Jika anda merasa dingin >

i-10

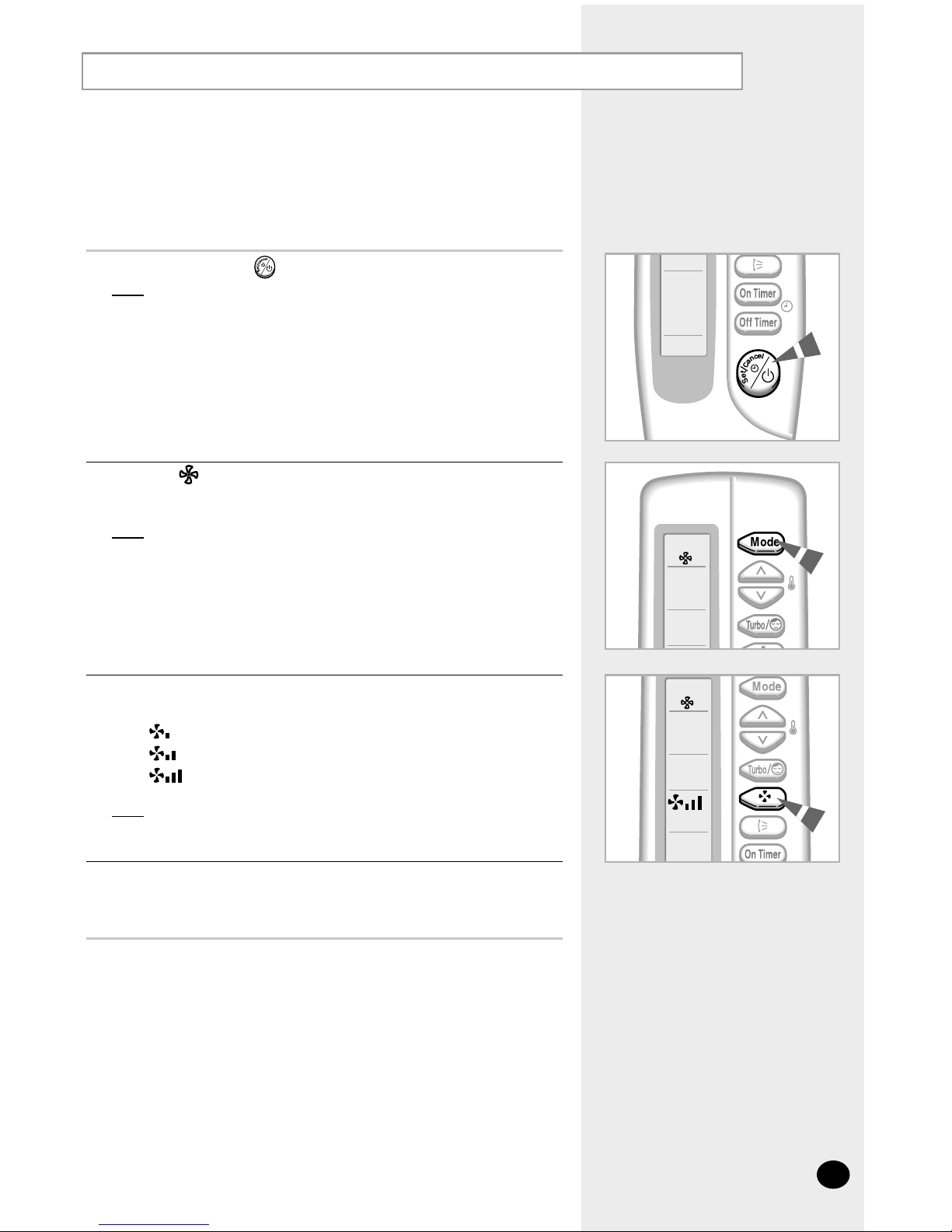

Memulai Pendinginan
PENTING
Anda dapat memilih mode COOL jika anda ingin mengatur :
◆Temperatur pendinginan
◆Kecepatan kipas saat pendinginan
1Tekan tombol (On/Off) .
Hasil:◆
Tanda Operasi terletak didalam unit.
◆ Penyejuk udara anda mulai beroperasi dengan mode yang telah
dipilih.
◆ Unit dalam berbunyi "pip".
Penyejuk udara dilengkapi dengan proteksi untuk
mencegah unit agar tidak rusak apabila langsung
dinyalakan setelah :
◆Dihubungkan ke stop kontak listrik
◆Dimatikan
Setelah selang waktu tiga menit, unit akan beroperasi
kembali.
2Jika indikasi tidak terlihat pada tampilan remote control, tekan
tombol MODE pada remote control beberapa kali sampai terlihat.
Hasil:◆Unit dalam berbunyi tiap kali anda tekan tombol MODE.
◆Penyejuk Udara mulai berjalan dengan mode COOL.
CC
CCaa aatt ttaa aatt ttaa aann nn Anda bisa mengubah mode sewaktu-waktu.
3Mengubah suhu udara, tekan tombol TEMPERATURE beberapa kali
sampai terlihat tanda suhu udara. Temperatur yang diperbolehkan
antara 18°C dan 30°C.
Hasil:◆Setiap saat anda menekan tombol TEMPERATURE :
- Temperatur dirubah satu derajat
- Unit dalam akan berbunyi "pip".
◆Penyejuk udara hanya akan mulai pendinginan jika suhu
ruangan lebih tinggi dari suhu yang dipilih. Namun kipas
akan beroperasi.
4Pilih kecepatan kipas dengan menekan tombol FAN satu kali atau lebih
sampai pengaturan yang diinginkan tertampil :
Rendah ( Putaran: )
Menengah
Tinggi
Otomatis
Hasil: Setiap waktu anda menekan tombon FAN, bagian dalam unit
akan berbunyi.
5Untuk mengcontrol arah aliran udara, lihat halaman 14, 15.

i-11

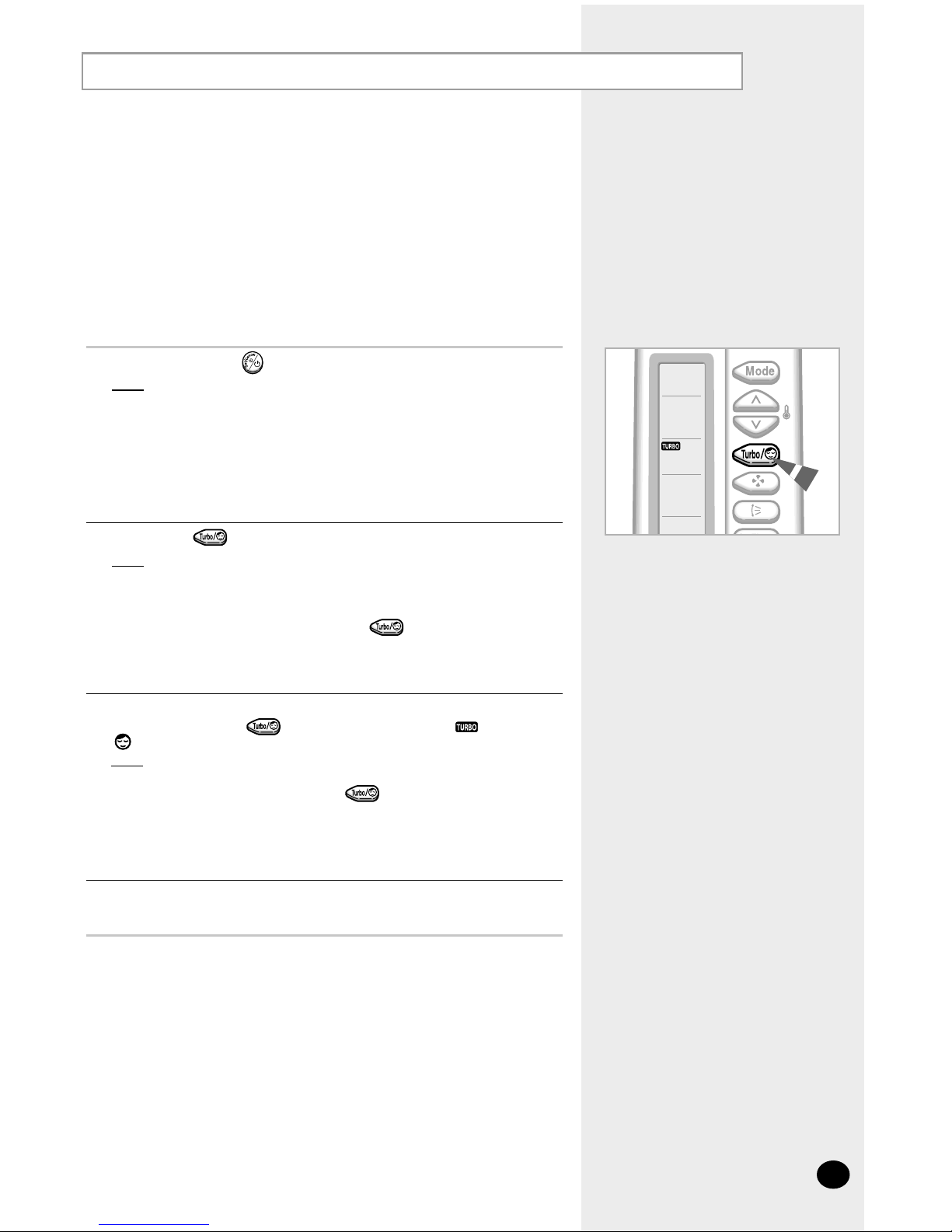

Merubah suhu ruangan secara cepat
Mode operasi pendinginan TURBO melakukan pendinginan secara intensif
secepat mungkin.
MM
MMii iiss ssaa aall llnn nnyy yyaa aa:: :: saat anda tiba di rumah dan merasa suhu ruangan anda
terlalu panas, maka anda ingin mendapatkan langsung
pendinginan.
Fungsi TURBO beroperasi selama 30 menit secara maksimum tanpa
memperhatikan pengaturan suhu yang ada, kemudian akan kembali ke
mode operasi yang telah dipilih semula.
1Tekan tombol (On/Off) .
Hasil:◆ Tanda Operasi terletak didalam unit.
◆ Penyejuk udara akan bekerja sesuai dengan operasi semula.
◆ Unit dalam akan berbunyi "pip".
2Tekan tombol .
Hasil:◆ Pengaturan suhu dan jumlah aliran udara diatur secara otomatis.
◆ Penyejuk Udara langsung mendinginkan ruangan.
◆ Setelah beroperasi selama 30 menit, unit akan kembali ke mode
operasi suhu, dan pengaturan kipas yang sebelumnya.
Tapi, jika anda menekan tombol dalam pilihan DRY atau
FAN dapat diubah secara otomatis dengan pilihan AUTO.
3Jika anda menginginkan fungsi turbo berhenti sebelum berakhir selama 30
menit, tekanlah tombol beberapa kali sampai tulisan terlihat atau
erlihat atau menghilang.
Hasil:
Alat penyejuk udara akan berubah secara otomatis pada Suhu udara
sebelumnya.
Hasil: Tapi jika anda menekan tumbol dalam pilihan DRY atau FAN
dapat diubah secara otomatis dengan pilihan AUTO.
4Untuk mengkontrol arah aliran udara, lihat halaman
14, 15.

i-12
Menghilangkan Kelembaban Yang Berlebihan
Jika suasana di dalam ruangan anda sangat lembab, anda dapat
menghilangkan kelembaban yang berlebihan tanpa menurunkan
suhu ruangan secara berlebihan.
1Tekan tombol (On/Off) .
Hasil:◆Tanda Operasi terletak didalam unit.
◆
Penyejuk udara beroperasi dengan mode yang telah dipilih.
◆ Unit dalam berbunyi "pip".
Penyejuk udara dilengkapi dengan proteksi yang
mencegah unit agar tidak rusak apabila langsung
dinyalakan setelah :
◆Dihubungan ke stop kontak listrik
◆Dimatikan
Setelah selang waktu tiga menit, unit akan beroperasi
kembali.
2Jika tanda tidak terlihat di bagian paling atas pada remote control,
tekan tombol MODE yang terdapat pada remote control beberapa kali
hingga tanda tsb terlihat.
Hasil:◆Bagian dalam unit berbunyi beberapa saat pada waktu anda
menekan tombol MODE.
◆Penyejuk Udara mulai berjalan dengan mode Dry.
CC
CCaa aatt ttaa aatt ttaa aann nn Anda bisa mengubah mode sewaktu-waktu.
3Mengubah suhu udara, tekan tombol TEMPERATURE beberapa kali
sampai terlihat tanda suhu udara. Temperatur yang diperbolehkan
antara 18°C dan 30°C.
Hasil:◆Setiap saat anda menekan tombol TEMPERATURE :
- Temperatur
diubah satu derajat
- Unit dalam akan berbunyi "pip".
◆Penyejuk Udara mulai menghilangkan kelembaban yang
berlebihan. Jumlah udara diatur secara otomatis.
4Untuk mengkontrol arah aliran udara, lihat halaman 14, 15.
PENTING

i-13
Aliran Udara Pada Ruangan Anda
Jika suasana di ruang anda terasa pengap, anda dapat menukar
udara dengan menggunakan operasi FAN.
1Tekan tombol (On/Off) .
Hasil:◆Tanda Operasi terletak didalam unit.
◆
Penyejuk udara beroperasi sesuai dengan pengaturan semula.
◆ Unit dalam berbunyi "pip".
2Jika tanda tidak terlihat dibagian paling atas pada remote control,
tekan tombol MODE yang terdapat di remote control beberapa saat
hingga tanda tsb terlihat.
Hasil:◆Bagian dalam unit berbunyi beberapa saat pada waktu anda
menekan tombol MODE.
◆Penyejuk Udara mulai berjalan dengan mode FAN.
◆Suhu udara diatur secara otomatis.
CC
CCaa aatt ttaa aatt ttaa aann nn Anda bisa mengubah mode sewaktu-waktu.
3Pilihlah kecepatan putaran FAN dengan menekan tombol FAN
beberapa saat sampai tanda tsb terlihat.
Rendah
Menengah
Tinggi
Hasil: Beberapa kali anda menekan tombol FAN, bagian dalam unit
akan berbunyi.
4Untuk mengkontrol arah aliran udara, lihat halaman 14, 15.

i-14
Mengatur Arah Aliran Udara Secara Vertikal
Tergantung posisi dari unit dalam pada dinding ruangan anda, anda
dapat mengatur posisi kisi arah aliran udara pada bagian bawah unit,
sehingga menaikkan efisiensi penyejuk udara anda.
1Tekanlah tombol SWING beberapa kali sesuai keinginan.
Hasil: Kisi udara diatur secara vertikal.
REKOMENDASI
Kapan… Mengatur agar kisi udara mengarah...
Pendinginan Ke atas
2Jika anda menginginkan kisi udara bergerak keatas dan kebawah
secara otomatis pada saat alat penyejuk udara beroperasi, tekanlah
tombol SWING.
Hasil: Kisi akan bergerak ke atas dan ke bawah di sekitar posisi
yang sudah diatur.
3Untuk menghentikan gerakan kisi, tekan tombol SWING sekali lagi.
CC
CCaa aatt ttaa aatt ttaa aann nn
Jika penyejuk udara... Kisi udara akan...
Dimatikan (OFF) Tertutup seluruhnya
Dihidupkan kembali (ON) Tentukan pada posisi power on.

i-15
Mengatur Arah Aliran Udara Secara Horisontal
Seperti juga pada arah vertikal, arah aliran udara dapat diatur juga
secara horisontal.
1Atur kisi sebelah dalam posisi yang diinginkan dengan mendorong
atau menarik kisi ke sisinya.

i-16
Menghidupkan Pengatur Waktu
Jika ada ingin menghidupkan alat penyejuk udara
sebelum waktunya, tekan tombol (ON/OFF) .
CC
CCaa aatt ttaa aatt ttaa aann nn
Menghidupkan pengatur waktu memungkinkan anda untuk menghidup-
kan alat menyejuk udara secara otomatis setelah beberapa saat. Anda
dapat mengatur lamanya waktu dari 30 menit sampai 24 jam.
Untuk mengatur waktu, tekan tombol ON TIMER beberapa
kali sampai waktu yang diinginkan terlihat. Kemungkinan
waktu antara 0.5 jam sampai dengan 24 jam.
Hasil : ◆Setiap waktu anda menekan tombol ON TIMER:
- Waktu dapat
diubah dari setengah 0.5 jam sampai 5 jam,
penambahan berikutnya 1 jam dari 6 jam ke 24 Jam.
1
Untuk mengakhiri pengaturan waktu, tekan tombol (set/cancel).
Hasil : ◆Waktu yang tersisa akan terlihat.
◆Tanda kelap kelip penunjuk waktu berhenti.
◆Tanda pilihan mode dan suhu udara tidak dapat terlihat lagi
setelah 5 detik.
◆Alat penyejuk udara akan beroperasi secara otomatis, ketika
remote control dihidupkan untuk mengatur pengunaan waktu.
2
Pembatalan pengaturan waktu, tekanlah tombol ON TIMER beberapa kali
sampai pengaturan waktu menghilang.
1
Tekan tombol (Set/Cancel) .
2
Pembatalan Pengaturan Waktu
Anda akan melihat atau merubah mode suhu udara
dengan menekan tombol MODE atau tombol temperature
setelah menghidupkan pengaturan waktu.
CC
CCaa aatt ttaa aatt ttaa aann nn

i-17
Mematikan Pengatur Waktu
Mematikan pengatur waktu memungkinkan anda untuk mematikan alat
penyejuk udara secara otomatis setelah beberapa saat. Anda dapat men-
gatur lamanya waktu dari 30 menit sampai 24 jam.
Untuk mengatur waktu, tekan tombol OFF TIMER beberapa
kali sampai waktu yang diinginkan terlihat. Kemungkinan waktu antara 0.5
jam sampai dengan 24 jam.
Hasil : ◆Setiap waktu anda menekan tombol OFF TIMER:
- Waktu dapat dirubah dari 0.5 jam sampai 5 jam,
Penambahan berikutnya 1 jam dari 6 jam ke 24 jam.
1
Anda dapat melihat atau mengubah pengaturan MODE atau
suhu udara dengan menekan tombol MODE atau tombol
temperature setelah pengaturan waktu berhenti.
CC
CCaa aatt ttaa aatt ttaa aann nn
Untuk mengakhiri pengaturan waktu, tekan tombol (Set/Cancel).
Hasil : ◆Waktu yang tersisa akan terlihat.
◆Tanda kelap kelip penunjuk waktu berhenti.
◆Tanda pilihan mode dan suhu udara tidak dapat terlihat lagi
setelah 5 detik.
◆Alat penyejuk udara akan beroperasi secara otomatis, ketika
remote control dihidupkan untuk mengatur pengunaan waktu.
2
Jika anda ingin alat penyejuk udara bekerja setelah
2 jam kemudian :
1. Tekan tombol ON TIMER sampai terlihat angka "2.0 Hr".
2. Tekan tombol (Set/Cancel).
3. Tekan tombol OFF TIMER sampai terlihat angka "4.0 Hr".
4. Tekan tombol (Set/Cancel).
CC
CCoo oonn nntt ttoo oohh hh
Jika anda menginginkan untuk mematikan alat penyejuk udara
sebelum waktu yang ditentukan, tekan tombol (ON/OFF) .
CC
CCaa aatt ttaa aatt ttaa aann nn
Untuk membatalkan pengaturan waktu berhenti, tekan tombol OFF TIMER
beberapa saat sampai pengaturan waktu menghilang.
1
Tekan tombol (Set/Cancel) .
2
Membatalkan Pengaturan Waktu Berhenti

i-18

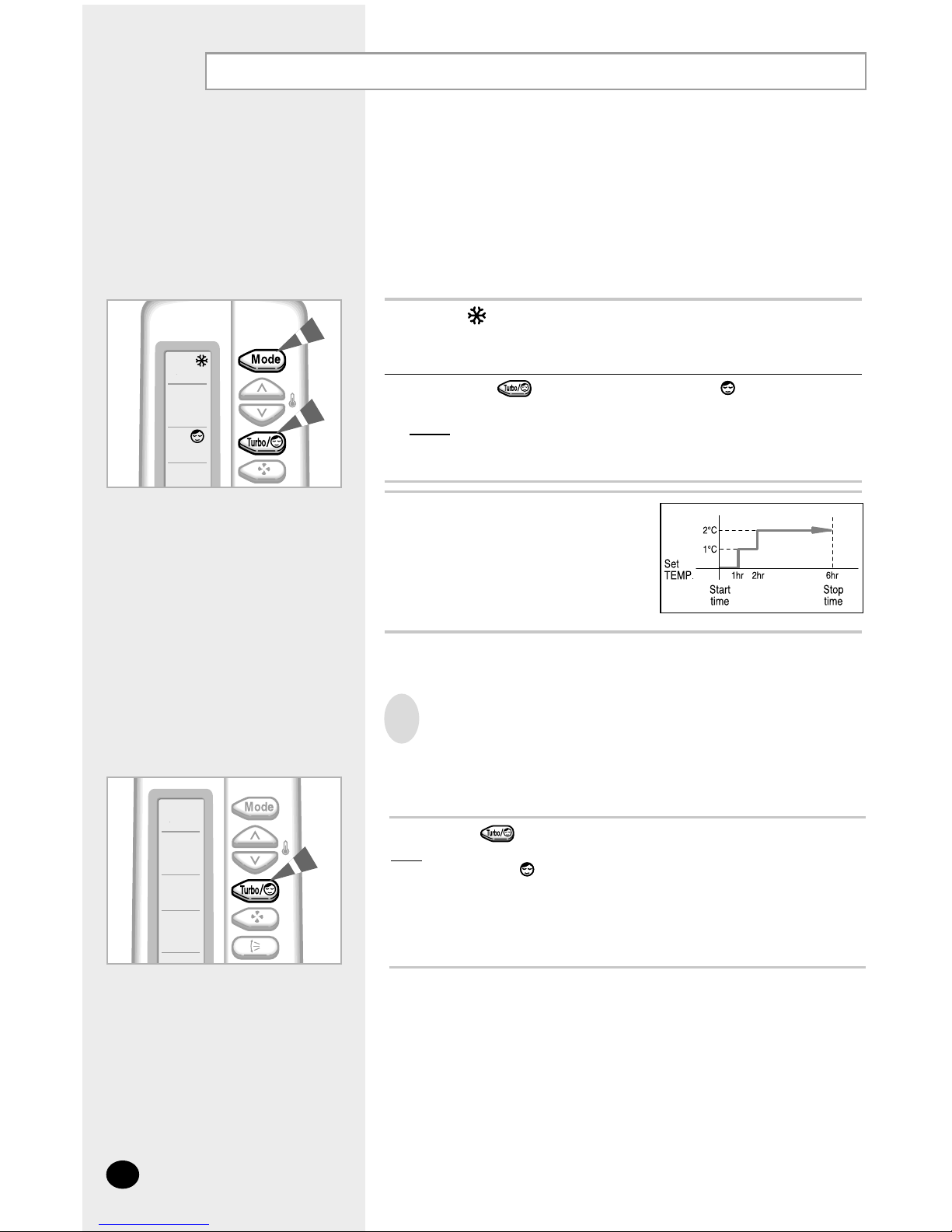

Mengatur Pengatur Waktu Berhenti Beberapa Saat
Jika anda menggunakan penyejuk udara untuk mendinginkan
ruangan anda, anda dapat mengatur untuk secara otomatis
dimatikan setelah anda tidur.
CC
CCaa aatt ttaa aatt ttaa aann nn Jika anda ingin mematikan Unit pada jam tertentu, harap
lihat halaman 17.
2Tekan tombol beberapa saat sampai tanda terlihat pada
remote control.
Result:◆Unit dalam akan berbunyi "pip".
◆Unit akan diatur sebagai berikut.
Pendinginan Pengaturan suhu dinaikan
1°C setiap jam.
Saat suhu dinaikan 2°C
(setelah 2 jam) suhu dijaga
tetap selama 4 jam.
Membatalkan Pengaturan Waktu Beberapa Saat
Jika anda sudah tidak menggunakan SLEEP TIMER lagi yang telah
diset, anda dapat membatalkannya setiap saat.
Tekan tombol .
Hasil:◆Unit dalam berbunyi "pip".
◆Tanda tidak terlalu lama terlihat.
◆Unit beroperasi seperti biasanya.
Jika tanda tidak terlihat pada bagian atas dari remote control, tekan
tombol MODE yang terdapat pada remote control beberapa saat sampai
tanda terlihat.
1

i-19
Saran Penggunaan
Berikut beberapa saran yang harus anda ikuti saat menggunakan
penyejuk udara anda.
Topik Saran
Listrik padam Jika listrik padam saat penyejuk udara sedang
beroperasi, maka hubungan listrik harus
dimatikan. Saat listrik kembali menyala ;
Unit akan mulai berjalan lagi secara otomatis.

i-20
Jangkauan Suhu Dan Kelembaban Udara
Tabel berikut ini menunjukkan jangkauan suhu dan kelembaban
dimana penyejuk udara dapat digunakan.
Jika penyejuk udara Maka…
digunakan pada...
Temperatur tinggi Fungsi proteksi otomatis akan bekerja dan
penyejuk udara akan berhenti.
Temperatur rendah Penukar panas akan membeku,
menyebabkan kebocoran air atau
kegagalan fungsi lainnya.
Kelembaban udara tinggi Jika unit digunakan untuk waktu yang lama
pada tingkat kelembaban tinggi, air akan
mengembun dan air embun akan jatuh dari
permukaan unit.
Mode Temperatur Unit luar Temperatur Unit dalam Kelembaban Unit dalam
Pendinginan kira-kira 21°C~43°C kira-kira 18°C~32°C 80% atau kurang
Pengeringan kira-kira 18°C ~ 43°C kira-kira 18°C ~ 32°C -
❇ Jika alat pendingin bekerja antara suhu lebih dari 33 ° C derajat
(suhu dalam ruangan) maka alat pendingin tidak bekerja secara
sempurna.
