Samsung AW07A(G)2NBA/DE/EA Setup guide

OWNER’S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D’UTILISATION
MANUAL DE INSTRUÇÕES
ISTRUZIONI PER L'USO
AW07F2NBA/DE/EA
AW09F2NBA/BB/DA/EA
AW10F2DBA/DA/EA
AW12F2DBA/BC/DA/EA
AW14F2MBA/DA/EA
AW18F2MBA/BB/BC/BD/BE/DA/EA/EB
AWT18F2MBC/DA
AW22F2MBA/BB/EA/EB
AW24F2MBA/BB/BC/BD/EA/EB
AW07A(G)2NBA/DE/EA
AW09A(G)2NBA/BB/DA/EA
AW10A(G)2DBA/DA/EA
AW12A(G)2DBA/BC/DA/EA
AW14A(G)2MBA/DA/EA
AW18A(G)2MBA/BB/BC/BD/BE/DA/EA/EB
AWT18A(G)2MBC/DA
AW22A(G)2MBA/BB/EA/EB
AW24A(G)2MBA/BB/BC/BD/EA/EB
Window-type Room Air Conditioner ( Cool )
Acondicionador de aire doméstico sistema de tipo ventana ( Refrigeración )
Climatiseur de type Fenêtre ( Refroidissement )
O ar Condicionado de Window-Type ( Refrigeração )
Condizionatore d’aria per ambienti da finestra ( Raffreddamento )
E S F P I
DB98-04663A(6)
ENGLISH
ESPAÑOL
FRANÇAIS
PORTUGUÊS
ITALIANO

A la hora de instalar y utilizar el acondicionador de aire,
se deben tomar las siguientes precauciones de seguridad.
Instrucciones de Seguridad
1El acondicionador de aire debe estar conectado a su toma de alimentación específica,
la cual debe estar instalada de acuerdo con las normas nacionales de cableado,
tomas de tierra y seguridad.
Dependiendo de las normas nacionales y su instalación específica,
puede que necesite instalar:
◆ Un disyuntor
Para obtener más información sobre los requisitos eléctricos,
póngase en contacto con un electricista profesional.
Este aparato se debe instalar segun las reglas electricos del pais.
2Asegúrese de que la unidad se encuentra siempre correctamente ventilada;
NO coloque ropa ni ningún otro material sobre la misma.
4NO introduzca nada entre las guías de salida del aire, ya que se puede dañar
el ventilador interior y el usuario puede resultar lastimado. Sobre todo, mantenga a los
niños alejados de la unidad.
5Asegúrese SIEMPRE de que el cable de alimentación se encuentra en perfectas
condiciones. Asegúrese también de que no se encuentra obstruido ni dañado
por obstáculos colocados encima del mismo.
Si el código de power está estropeado de alguna manera, debe ser reemplazado por el
menestral o su agencia de servicio o una persona calificada de manera similar para
evitar el riesgo.
6NO intente reparar la unidad. Si ésta resulta dañada, póngase en contacto con:
◆ Un centro de servicio autorizado
◆ El establecimiento donde adquirió el acondicionador de aire
7NO coloque obstáculos de ninguna clase delante de la unidad.
3No derrame NUNCA líquidos de ninguna clase en la unidad. En caso de que esto ocurra,
apague el interruptor del acondicionador de aire y póngase en contacto con el técnico
especialista.
El fabricante no se hace responsible por nigun accidente causado si el aire
acondicionador no esta fijado firmemente o instalado seguramente, durante la
instalación o usando el producto. Si tiene casos de dificultad en la instalación,
tiene que pedir ayuda por del especialista en instalaciones. Los accidentes
pueden pasar cuando esta instalado incorrectamente.
CC
CCAA AAUU UUTT TTEE EELL LLAA AA
8 Las aplicaciones no es para uso de niños o personas anormales sin la supervición; los niños
deben ser supervisados de que no vayan a jugar con las aplicaciores
S-2

Índice
◆PREPARACIÓN DEL ACONDICIONADOR DEAIRE
■Instrucciones de Seguridad ............................................................................ 2
■Unidad del Acondicionador de Aire ................................................................ 4
■Introducción .................................................................................................... 5
◆FUNCIONAMIENTO DEL ACONDICIONADOR DEAIRE
■Refrigeración .................................................................................................. 6
■Ajustando el Temporizador Apagado .............................................................. 7
■Cancelando el Temporizador Apagado .......................................................... 7
■Apagado del Acondicionador de Aire ............................................................. 7
■Ajuste de la Dirección del Flujo de Aire Horizontalmente .............................. 8
■Ajuste de la Dirección del Flujo de Aire Verticalmente ................................... 8
■Utilizando la Palanca de Ventilación .............................................................. 8
◆RECOMENDACIONES DEUSO
■Consejo de Utilización .................................................................................... 9
■Rangos de Temperatura y Humedad ............................................................. 9
■Limpieza del Acondicionador de Aire ............................................................. 10
■Solución de Problemas Comunes .................................................................. 12
■Especificaciones Técnicas ............................................................................. 12
◆INSTALACIÓN .......................................................................................................... 13
CC
CCAA AAUU UUTT TTEE EELL LLAA AA
El sistema máximo de impedancia permitido para la caja de empalme eléctrica es
0,24ohms. Generalmente, la capacidad máxima permitido de la impedancia del
conductor principal no superará cuando el sucursal para la vía de escape eléctrica
es alimentada de la caja de empalme con un sorriente de 32A.
AW18✴✴
" La corriente de alta presión del motor del compresor de estándard puede tener efectos
contrarios a la operación de otro equipo bajo las condiciones principales infavorables.
Este equipo no cumple el estándard técnico pertinente para la limitación de la fluctuación y
de la vibración."
Antes de conectar este equipo al sistema de provisión eléctrico, por favor informe a la
autorización de la provisión y obtenga el permoso. No conecte otros dispositivos de
electricidad a la misma línea de provisión.
S-3
ESPAÑOL

Filtro del aire (El filtro de
aire está localizado
en el interior.)
Palanca de ventilación
Salida del aire
Guías del flujo de aire
exteriores (orientación
arriba/abajo)
Guías del flujo de aire
interiores (orientación
derecha/izquierda)
Entrada del aire(exterior)
Mando de control
de temperatura
Mando de control
de temporizador
Conmutador de la dirección
de las guías del flujo de aire
Interruptor de la
velocidad del abanico
Entrada del aire
(interior)
Unidad del Acondicionador de Aire
❄El diseño y la configuración están
sujetos ai cambio según el medelo.
S-4
El tipo de enchufe
puede adaptarse de
acuerdo al tipo de
voltaje local.
Toma de
alimentación
Cable eléctrica
La conexion del cable
eléctrico debe ser
realizado por un
ingeniero de instalación.
Azul Marrón Amarillo/Verde
Encendido principal Tierra
◆El enchufe de potencia no se
proporciona dependiendo del modelo.

Introducción
Acaba de adquirir un acondicionador de aire doméstico del tipo ventana que habrá sido instalado
por un técnico especializado.
En el presente manual de instrucciones encontrará información de gran utilidad para el uso del
acondicionador de aire. Dedique el tiempo necesario a la lectura de este manual,
ya que le ayudará a sacar el máximo partido de las funciones del aparato.
Este Manual de Instrucciones está solo para el uso correcto de su aire acondicionador. Por lo tanto,
las ilustraciones que muestran en este manual puede que no conjuege con su aire acondicionador.
Este manual está organizado de la siguiente manera:
◆La ilustración de la página 4 muestra la unidad del acondicionador de aire;
indica la ubicación y uso de los componentes principales y controles de la unidad.
◆ En el resto del manual, encontrará una serie de procedimientos detallados referentes
a cada una de las funciones disponibles.
En las ilustraciones de los procedimientos detallados se utilizan diferentes símbolos:
PULSAR EMPUJAR IMPORTANTE NOTA
☛
➢
S-5
ESPAÑOL

Ajuste el mando de control de temporizador a la posición “CON.” .
Resultado
:◆ El acondicionador de aire arranca en modo Cool.
Cuando intenta utilizarlo por un período de tiempo específico,
ajústelo al período de tiempo deseado.
Véase la página 7.
Refrigeración
Deberá seleccionar el modo COOL (refrigeración) si desea ajustar
la temperatura de refrigeración o la velocidad del ventilador.
1
2
Si es necesario, ajuste el interruptor de la
FAN SPEED (velocidad del abanico) a la velocidad deseada.
El abanico gira rápidamente.
El abanico gira lentamente.
3
Para controlar la dirección del flujo de aire, véase la página 8.
4
Para ajustar la temperatura, gire el mando de control de temperatura hacia
a la posición
deseada.
Temperaturas posibles: entre 18°C y 29°C inclusive.
Resultado: El acondicionador de aire comienza a refrigerar si la temperatura
de la habitación es superior a la temperatura seleccionada.
➢
➢
27˚C ~ 23˚C
23˚C
~ 18˚C
29˚C
~ 27˚C
S-6

Ajuste el mando de control de temporizador a la hora deseada.
Resultado: ◆ Cuando desea apagarlo después de operarlo por
cuatro horas, ajústelo a "4".
Pueden ocurrir algunos errores menores cuando ajusta la
hora dependiendo de la energía de suministro y la posición
del temporizador.
Ajustando el Temporizador Apagado
Cancelando el Temporizador Apagado
Apagado del Acondicionador de Aire
➢
Para apagar la unidad, basta con poner el mando de control de temporizador
en la posición “OFF ”.
Resultado: El acondicionador de aire deja de funcionar.
Utilice el temporizador cuando trata de operar el aire acondicionado
por un período de tiempo especificado, y luego apáguelo
automáticamente.
Puede apagar el acondicionador de aire cuando lo desee.
1
Ajuste el mando de control de temporizador
a la posición “CON.” o “OFF ”.
Usted puede cancelar la operación del temporizador cuandoquiera
que desee cancelar la misma.
1
Ajuste a las condiciones de operación deseada.
Véase la página 6.
2
S-7
ESPAÑOL

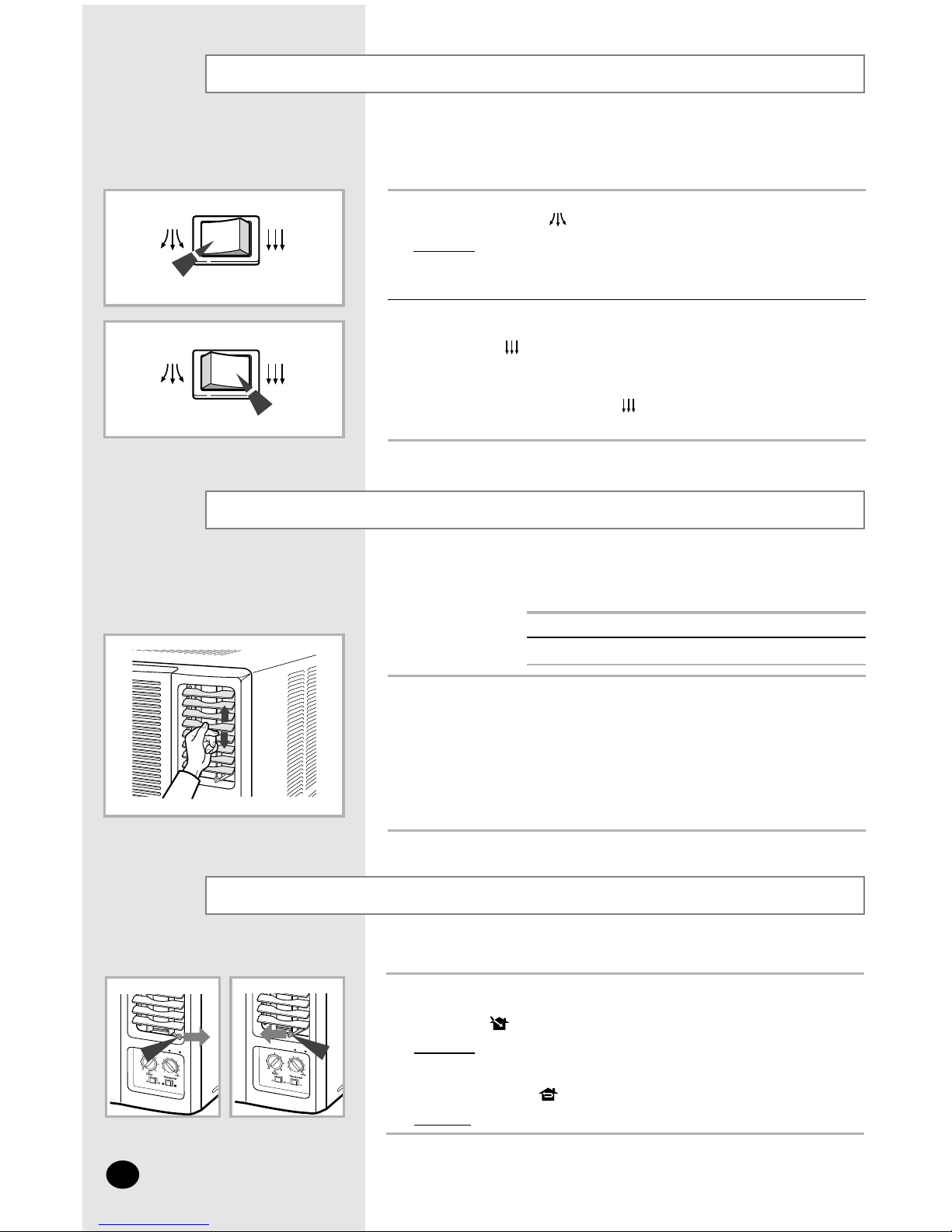

Ajuste de la Dirección del Flujo de Aire Horizontalmente
Ajuste de la Dirección del Flujo de Aire Verticalmente
Utilizando la Palanca de Ventilación
Según la ubicación de la unidad en la habitación, puede ajustar la
orientación de las guías del flujo de aire interiores situadas en la parte
derecha de la unidad y, de este modo, incrementar la eficacia del
acondicionador de aire.
1
Para que las guías dejen de girar a izquierda y derecha,
ponga el conmutador de dirección de las guías del flujo de aire
en la posición
.
Para detener las guías en una posición específica y orientar el flujo
de aire en la dirección correspondiente, basta con poner el
conmutador en la posición cuando las guías se
encuentren en la posición deseada.
2
Ponga el conmutador de dirección de las guías del flujo
de aire en la posición
.
Resultado: Las guías interiores giran automáticamente a la izquierda
y derecha.
Asimismo, dependiendo de la posición de la unidad en la habitación,
puede ajustar la orientación de las guías del flujo de aire exteriores
que se encuentran en la parte derecha de la unidad.
RECOMENDACIÓN
Al...
Refrigerar
Ajuste las guías...
Hacia arriba.
Ajuste las guías del flujo de aire a la posición deseada,
moviéndolas hacia arriba o hacia abajo.
Si orienta las guías del acondicionador de aire hacia abajo
y la unidad opera en modo Cool durante largos períodos
de tiempo, las gotas de condensación pueden:
◆ Formarse en la superficie de las guías
◆ Producir goteos desde las guías
➢
➢
Utilice la palanca de ventilación cuando quiera dejar salir aire que no
está fresco.
1
Si desea renovar el aire viciado, pulse la palanca de ventilación que se
encuentra en la parte frontal de la unidad hacia la derecha hasta la posición
de apertura ( ).
Resultado
: El aire interior de la habitación circula y el aire viciado sale fuera.
Por el contrario, pulse la palanca de ventilación hacia la izquierda hasta
la posición de cierre ( ).
Resultado: El aire simplemente circula dentro de la habitación.
S-8

Éstas de las recomendacion que debe tener en cuenta al utilizar
el aire acondicionado.
Tema Consejo
Si se produce un corte en el fluido eléctrico mientras
el acondicionador está en marcha, éste se apagará.
Cuando se restablezca la corriente, el acondicionador
de aire arranca de nuevo de forma automática.
Interrupción
de la corriente
eléctrica
Consejo de Utilización
Rangos de Temperatura y Humedad
Si se utiliza el acondicionador con... Entonces...
Temperaturas más altas La función de protección automática se activará
y el acondicionador se apagará.
Temperaturas más bajas Una perdida de agua o alguna otra malfunción puede
suceder a causa de que el cambiador de calor se congela.
Niveles de humedad más altos Si el aparato se usa durante largos períodos de tiempo,
el agua puede condensarse en la superficie de la unidad
y dar lugar a goteos.
La siguiente tabla indica los rangos de temperatura y humedad en los que se puede utilizar
el acondicionador de aire.
S-9
ESPAÑOL
Refrigeración21°C a 32°C aprox. 21°C a 43°C aprox. 80% o inferior
Modo Temperatura interna Temperatura externa Humedad interna

El aire acondicionador tiene dos o tres
huecos en las rejillas dependiendo del
modelo. Si...
No va a utilizar el
acondicionador de
aire durante un largo
período de tiempo
No ha utilizado el
acondicionador de
aire durante un largo
en período de tiempo
Entonces...
◆ Ajuste el mando de control de
temporizador en la posición “CON.”, el
mando de control de temperatura en la
posición “2” o menos, y dejelo correr
durante unas horas para secar el
interior del aire acondicionador.
◆ Apague el acondicionador de aire y
desconéctelo del enchufe.
◆ Limpie el filtro de aire y las superficies
externas.
Ajuste el mando de control de
temporizador en la posición “CON.”, el
mando de control de temperatura en la
posición “2” o menos, y dejelo correr
durante unas horas para secar el interior
del aire acondicionador.

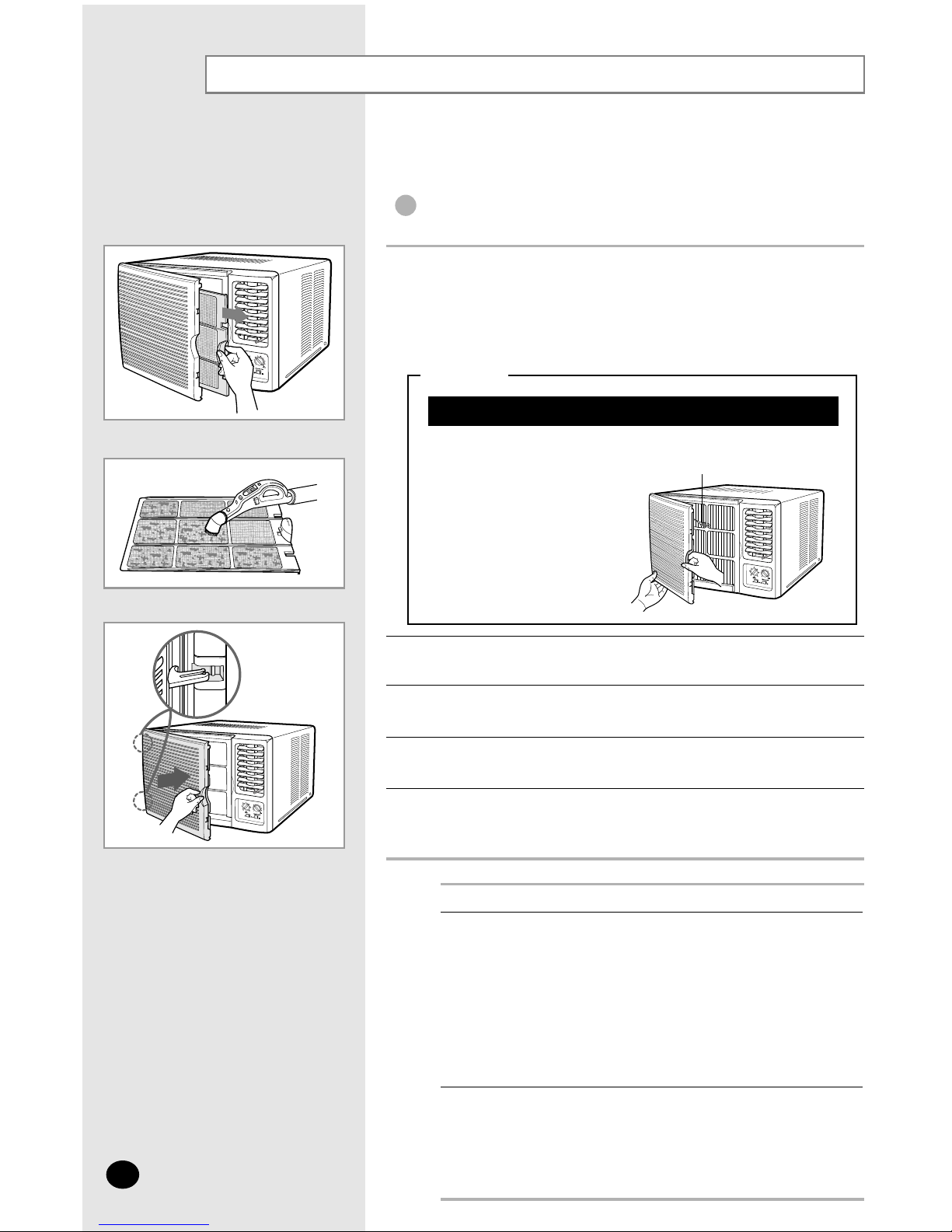

Mantenga la manilla del filtro de aire, deslice suavemente hacia la izqulerda y
habra la rejilla frontal.
1
Jale el filtro de aire hacia el lado derecho. 2
Remueva todo el polvo del filtro de aire con una aspiradora y
un cepillo.
3
Cuando lo termino, inserte el filtro de aire en la posición original.4
Limpie la superficie de la unidad con un detergente neutral, y limpie
nuevamente con un paño seco. (Asegurese de no utilizar benceno,
solventes u otros productos químicos.)
5
➢
Con la removición de la rejilla frontal le hace más facil de limpiar
el aire acondicionador solo necesita habrir lo más
possible la rejilla.
➢
Asegurese de limpiar periodicamente el filtro para usar y mantener el aire
acondicionado en buenas condiciones por un largo periodo de tiempo.
Cuando limpie el aire acondicionado, apague y
desconecte el enchufe.
IMPORTANTE
Dèsasemblea de panel frental y asemblea
Agarra el pome del filtro y el
parte bajo y abra.
1
Solta el pomo de seguridad y
desosemblea el panel frontal.
2
Cuardo asemblea, suspende
el pome de seguridad y
asembléalo.
3
En case de desasemblea de panel, el pome de seguridad está aplicado
para la seguridad de usuario.
Pomo de seguridad
CC
CCAA AAUU UUTT TTEE EELL LLAA AA
Limpieza del Acondicionador de Aire
(✴✴✴✴F2✴✴✴ modelos)
S-10

Limpieza del Acondicionador de Aire (✴✴✴✴A2/G2✴✴✴ modelos)
Rejilla frontal
Ranura de la rejilla
Guia del cuerpo
Rejilla frontal
Si... Entonces...
No va a utilizar el ◆ Programe el ventilador durante varias
acondicionador de horas para que el interior del
aire durante un largo acondicionador de aire se seque
período de tiempo en su totalidad.
◆ Apague el acondicionador de
aire y desconéctelo del enchufe.
◆ Limpie el filtro de aire y las superficies
externas.
No ha utilizado el Programe el ventilador durante varias
acondicionador de horas para que el interior del acondicionador
aire durante un largo de aire se seque su totalidad.
en período de tiempo

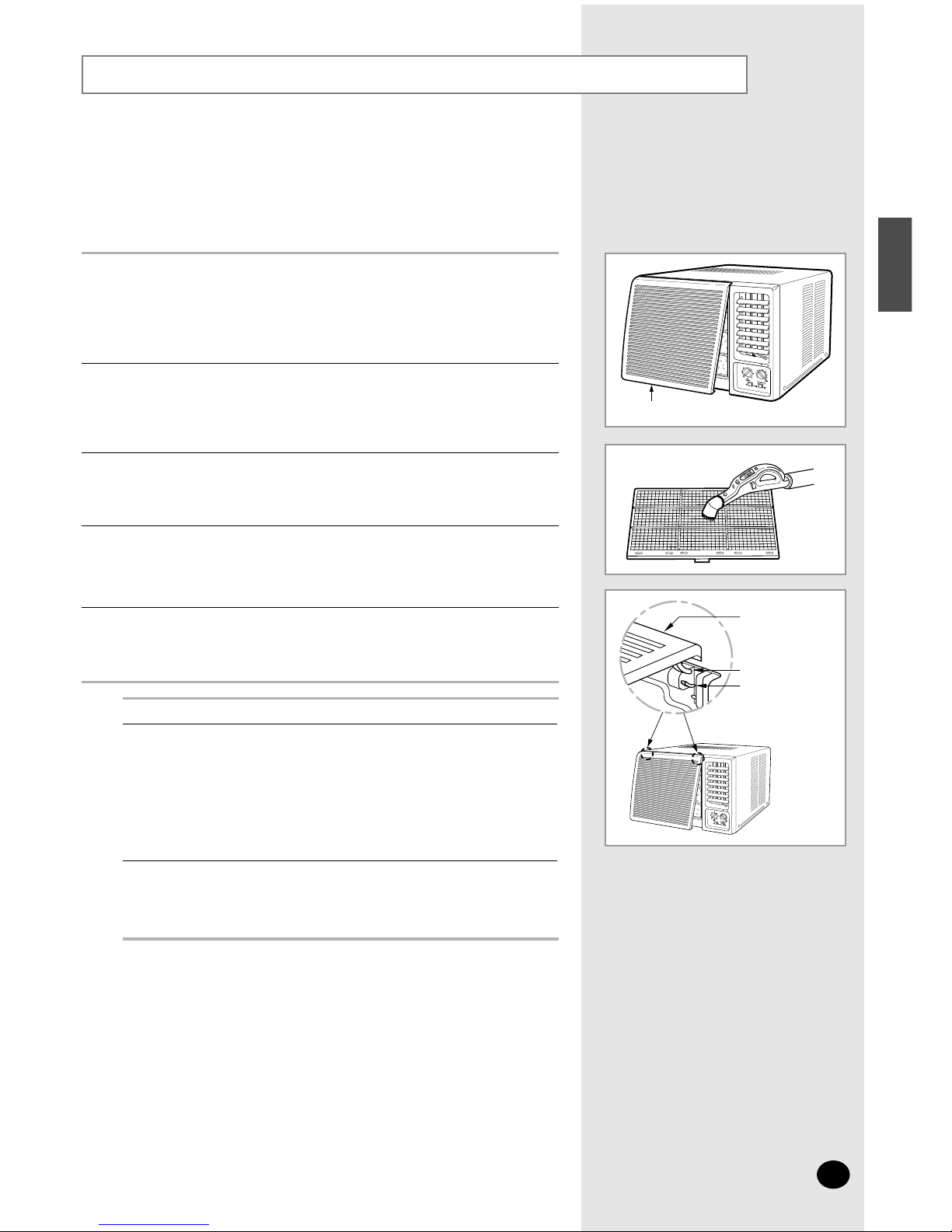

Para obtener el máximo rendimiento de su acondicionador de aire,
deberá limpiarlo con frecuencia para eliminar el polvo que se acumula
en el filtro del aire.
Antes de limpiar el aparato, asegúrese de que se encuentra
desconectado y desenchufado de la toma de corriente.
Abra la rejilla frontal jalando las lenguetas de la unidad.
El remover la rejilla frontal le facilitará la limpieza del aire acondicionado.
Despues de abrir la rejilla frontal, levántelo al mâximo, y jâlelo hacia
abajo para soltarlo y vice versa.
1
Sujete la manilla del filtro de aire y levântelo suavemente hacia adelante
afuera de la unidad.
2
Remueva toda la suciedad del filtro de aire con una aspiradora ó un cepillo.
3
Cuando haya acabado, deslice el filtro de aire de nuevo a su posición.
4
Limpie las superficies externas con un paño húmedo y detergente suave
(NO utilice benceno, disolventes u otros productos químicos).
Séquelas con un paño limpio y suave.
5
☛
➢
➢
S-11
ESPAÑOL

Solución de Problemas Comunes
Especificaciones Técnicas
EXPLICACIÓN / SOLUCIÓN
◆Compruebe que el disyuntor utilizado para el acondicionador de
aire no está activado.
◆Compruebe que el cable de alimentación está enchufado en una
toma mural, y que ésta última también está activada, si fuera
necesario.
◆Compruebe que se ha seleccionado el modo de funcionamiento
correcto.
◆ Ajuste el mando de control de temperatura a la posición deseada.
◆ Es posible que la temperatura ambiente sea demasiado baja.
◆ El polvo puede estar obstruyendo la protección del filtro del aire.
(Consulte las instrucciones de limpieza en la página 10 ó 11.)
◆ Compruebe que no existe ningún obstáculo que bloquee el flujo
de aire dentro o fuera de la unidad.
PROBLEMA
El acondicionador
no funciona
El acondicionador no refrigera
◆ Compruebe que el acondicionador de aire se encuentra encendido;
si es preciso, gire el mando de control de temporizador.
La dirección del flujo de aire
no cambia cuando pone el
conmutador de dirección del flujo
de aire en la posición
◆ Ventile bien la habitación.
Cuando se utiliza el
acondicionador,
se producen olores
Antes de llamar al servicio post-venta, realice las comprobaciones que se presentan a continuación.
De este modo, puede ahorrarse tiempo y dinero en una llamada innecesaria.
Las descripciones y características se encuentran sujetas a
cambio sin previo aviso.
Modelo
✴✴✴✴✴✴✴
BA/BB/BC/BD/BE
✴✴✴✴✴✴✴ DA
✴✴✴✴✴✴✴ EA/EB
Sumintro de energía
220V(230V)~, 60Hz
200-220V~, 50Hz
220-240V~, 50Hz
S-12

Instalación (para 60Hz)
S-13
ESPAÑOL
Circuito del tipo
"paralelo" de
115V y 15AMP
Circuito del tipo
"perpendicular" de
230 ó 208V y 20AMP
Circuito del tipo
"tándem" de 230 ó
208V y 15AMP
Circuito del tipo
"tándem" de 230 ó
208V y 30AMP
1Requisitos de la Instalacion Electrica
Para seguridad personal:
◆Este aparato debera conectarse debidamente a tierra.
◆No corte ni elimine en ninguna circunstancia la tercera espiga del
cordon electrico.
◆Recomendamos que no utilice ni cordon de extension ni adaptador
con este aparato.
◆No cambie el enchufe del cordon de alimentacion de este aparato.
◆ Siga los codigos electricos nacionales o los codigos y ordenanzas
locales.
◆Si el suministro de corriente eléctrica no cumple las especificaciones
antes mencionadas, llame a un electricista autorizado.
◆El cableado de aluminio de las casas puede plantear problemas
especiales-consulte con un electricista autorizado.
◆Esta unidad requiere de un circuito separado, que sirva solo para
esta aplicación.

Instalación
500mm 500mm
75mm
min.
300mm
500mm Cerca,
pared u otro
obstáculo.
150mm min.
“A”
Aprox.3˚
Parasol
750mm
➢ ◆ Si el grozor de la pared es mas de 150mm, corte la parte posterior
de la pared en un ángulo de 45
˚ de ser posible.
100mm ó mas
45˚45˚
Antes de instalar, asegúrese de verificar el área de instalación para el
aira acondicionado, y el método de instalación para la tubería de drenaje.
Puntos de verificación antes de la instalación
Revise el gabinete y la rejilla frontal de la unidad por cualquier defecto
peligroso, como una rayadura.
1
Asegúrese de revisar el suministro de energía.
-Refiérasa a las especificaciones en la etiqueta adherida a la unidad.
2
Condiciones de instalación
Debido a que unidad es pesada, la pared o la ventana del área de
instalación deberá tener suficiente fortaleza y durabilidad para la
operación del aire acondicionado y para evitar cualquier vibración o ruido.
Si está débil, el trabajo de refuerzo deberá realizarse por separdo.
1
Es aconsejable instalar el aire acondicionado en el lado norte u oeste
para evitar el efecto de luz solar directa. Cuando instala para el lado sur
o este debido a circunstancias que no se pueden evitar, es aconsejable
instalar un parasol para evitar la luz solar directa. En este caso, tenga
cuidado de ocasionar ningún obstáulo para el flujo exterior del aire.
2
Cuando instala el aire acondicionado, asegúrese de obtener suficiente
espacio en el lado posterior de la unidad para el buen flujo del aire.
Cuando opera el aire acondicionado en áreas cerradas como
en el interior de un edificio, con la operación de enfriamiento podrá
ocasionar problemas con la unidad. Vea la ilustración a continuación.
3
Modelo
✴✴✴✴✴✴N✴✴
✴✴✴✴✴✴D✴✴
✴✴✴✴✴✴M✴✴
“A”
180mm
220mm
240mm
S-14
Lado externo
Lado interno
◆El aparato debe ser bien fijado por medio de tornillo o
método similar.

La tubería de desagüe y la criba de la tubeía de desagüe puede no ser proporcionado
de acuerdo a la característica de la área. Consulte en el local de adquisición.
Instalación del tubo de drenaje
Coloque la tubo de drenaje colo lo muestra en la figura.
Instalación del Desagüadero (Cacerola)
El porceso de instalar un desagüadero aparte debe estabilizarse bajo
una consideración total de las condiciones que ofrece el lugar donde
piensa instalar el acondicionador de aire.
◆ En caso de que no pueda instalar el desagüadero directamente en la parte
posterior de la unidad después de haber instalado el acondicionador de aire.
Ejemplo: Lugares altos.
◆ En caso de que pueda instalar directamente la cacerola de desagüe
en la parte posterior de la unidad después de la instalación.
Remueva dos tornillos en la parte inferior, derecha e izquierda
de la unidad.
4
Abrir la rejilla frontal ; véase la página 10 ó 11.
1
Remueva la localización de los tornillos a la sección baja de la
rejilla frontal. Tiene que asegurarse en sección
dependiendo del modelo.
2
Remueva el chasis del gabinete.
5
Quite la tapa de goma colocada en la base de la caja.
6
Coloque la cacerola de desagües como lo muestra en la figura y luego
conecte la manguera de desagüe.
(puede emplear cualquier manguera que pueda conseguir).
7
Después de haber colocado la cacerola de desagüe instale la caja
(acondicionador) en el lugar donde planea instalar y luego
re-emsamble en la forma normal.
8
De las indicasiones de arriba solo ejecute los pasos 6 y 7.
1
Desmonte la panel frontal.
3-1 Presione tanto el lato del gabinete en la dirección de la flecha tal
y como se muestra en la figura.
3-2 Jale la parte inferior de la parte frontal de la panel levemente
hacia adelante. (menos de tres pulgadas).
3-3 Levante hacia arriba la panel frontal.
3
El aplicar fuerza excesiva para desmontar la panel frontal
podrá ocasionar daños a lengüeta; asegúrese de no
utilizar fuerza excesiva.
☛
Tapa de
goma
Tornillos (2EA)
Junta
Parte
Posterior
Tubo de drenaje
Panel frontal
Tapa de Goma
Manguera de Desagüe
Vista del Base con Manguera
de Desagüe y cacerola
Parte
Posterior
Cacerola de Desagüe
Tornillo
Asegure el panel delantero de la caja los tornillos que se encuentran en
el paso 2. Si los tornillos no estan removidos en el paso 2, asegure el
panel con los tornillos administrados.
➢
S-15
ESPAÑOL
Tornillo

Printed in Korea
THIS AIR CONDITIONER IS MANUFACTURED BY:
ESTE ACONDICIONADOR DE AIRE HA SIDO FABRICADO POR:
CE CLIMATISEUR EST FABRIQUÉ PAR:
ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR:
QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA:
