Samsung NZ30K7880 Series User manual

Electric Cooktop
Installation manual
NZ30K7880**/NZ36K7880**
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 1 2016-09-30  12:05:55

2 English
Contents
Contents Important safety information
For your safety
• For Personal Safety, remove house fuse or open circuit breaker before beginning
installation.
Failure to do so could result in serious injury or death.
• Be sure your cooktop is installed properly by a qualied installer or service
technician.
• To eliminate the risk of burns or re due to reaching over heated surface
elements, cabinet storage located above the surface units should be avoided.
If cabinet storage space is necessary, the risk can be reduced by installing a
range hood that projects horizontally a minimum of 5” beyond the bottom of the
cabinets. Cabinet installation above the cooktop may be no deeper than 13”.
• Make sure the cabinets and wall coverings around the cooktop can withstand the
temperatures (up to 194 °F) generated by the cooktop.
• The cooktop should be easy to reach and illuminated by natural light during the
day.
• Always disconnect the electrical service to the cooktop before repairing or
servicing the cooktop. This can be done by disconnecting the fuse or circuit
breaker. Failure to do this could result in a dangerous or fatal shock. Know where
your main disconnect switch is located. If you do not know, have your electrician
show you.
Contents
Important safety information 2
Installation requirements 3
Tool and parts 3
Location requirements 4
Product dimensions 4
Electrical requirements 6
Installation instructions 7
Install cooktop 7
Make electrical connection 8
Complete installation 10
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 2 2016-09-30  12:05:55

English 3
Important safety information
For your Safety
This appliance must be supplied with the proper voltage and frequency, and
connected to an individual, properly grounded branch circuit, protected by a 40A
circuit breaker or a time delay circuit breaker as noted on name plate.
We recommend you have the electrical wiring and hookup of your cooktop
connected by a qualied electrician. After installation, have the electrician show
you where your main cooktop disconnect is located.
The cooktop conduit wiring is approved for copper wire connection only, and if
you have aluminum house wiring, you must use special UL approved connectors
for joining copper to aluminum.
WARNING
If the information in this manual is not followed exactly, a re or electrical shock
may result causing property damage, personal injury, or death.
WARNING
Before beginning the installation, switch the power off at the service panel and
lock the service disconnecting switch to prevent power from being switched on
accidentally. When the service disconnecting switch cannot be locked, securely
fasten a prominent warning device, such as a tag, to the service panel.
WARNING
This appliance must be properly grounded.
Installation requirements

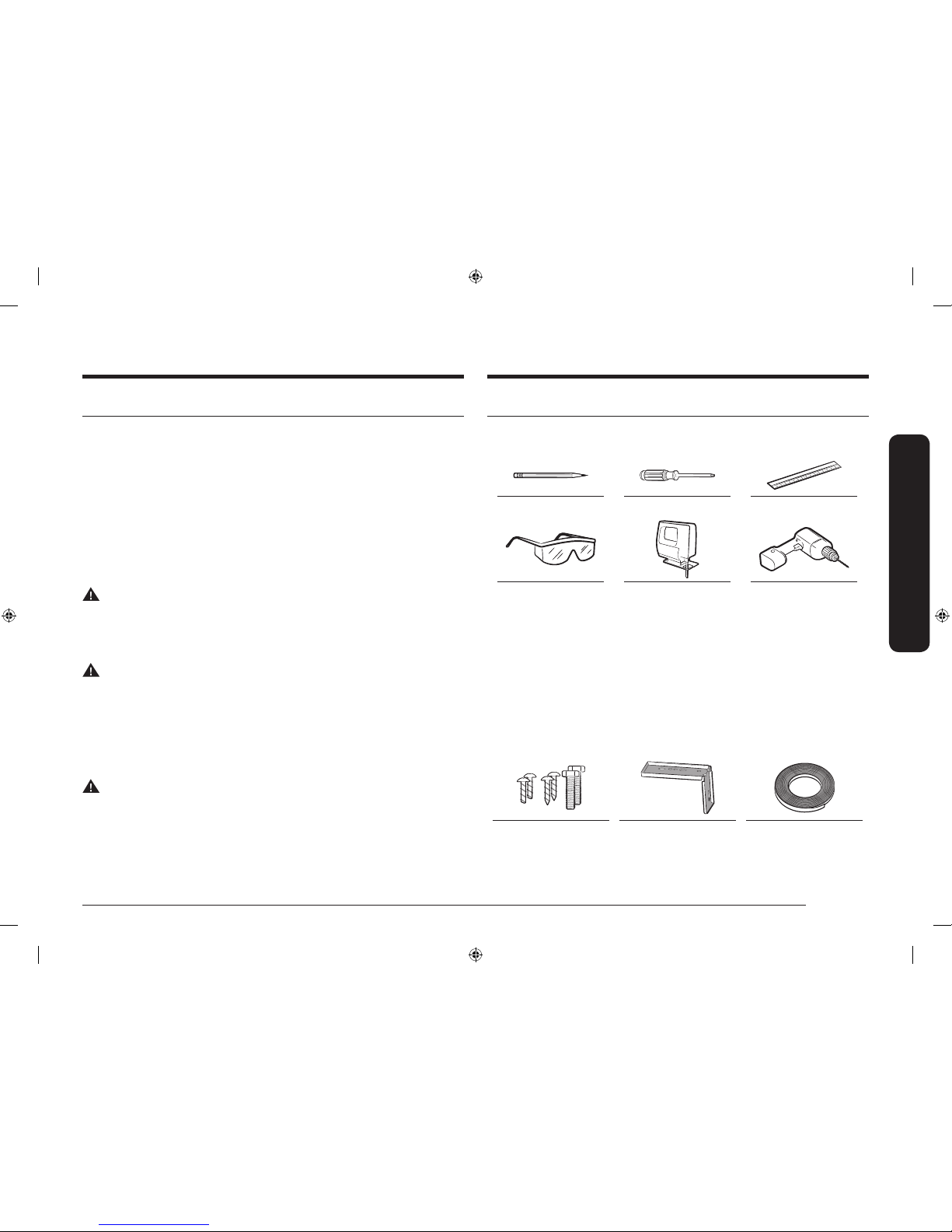

Tool and parts
Tools you will need
Pencil Phillips Head Screwdriver Ruler or Straightedge
Safety Glasses Saber Saw 1/8” Drill Bit & Electric or
Hand Drill
Parts needed
• A UL listed or CSA approved connector for 1/2” (1.3 cm) diameter conduit\
• UL listed wire connectors
Check local codes. Check existing electrical supply. See the “Electrical
requirements” section.
It is recommened that all electrical connections be mafe by a licensed, qualied
electrical installer.
Parts included
6 screw
(M4L10 2 ea,
M4 L16 2 ea,
UNC 243/16 L75 2 ea)
Bracket Guide: 2ea Foam Tape
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 3 2016-09-30  12:05:56

4 English
Installation requirements
Installation requirements

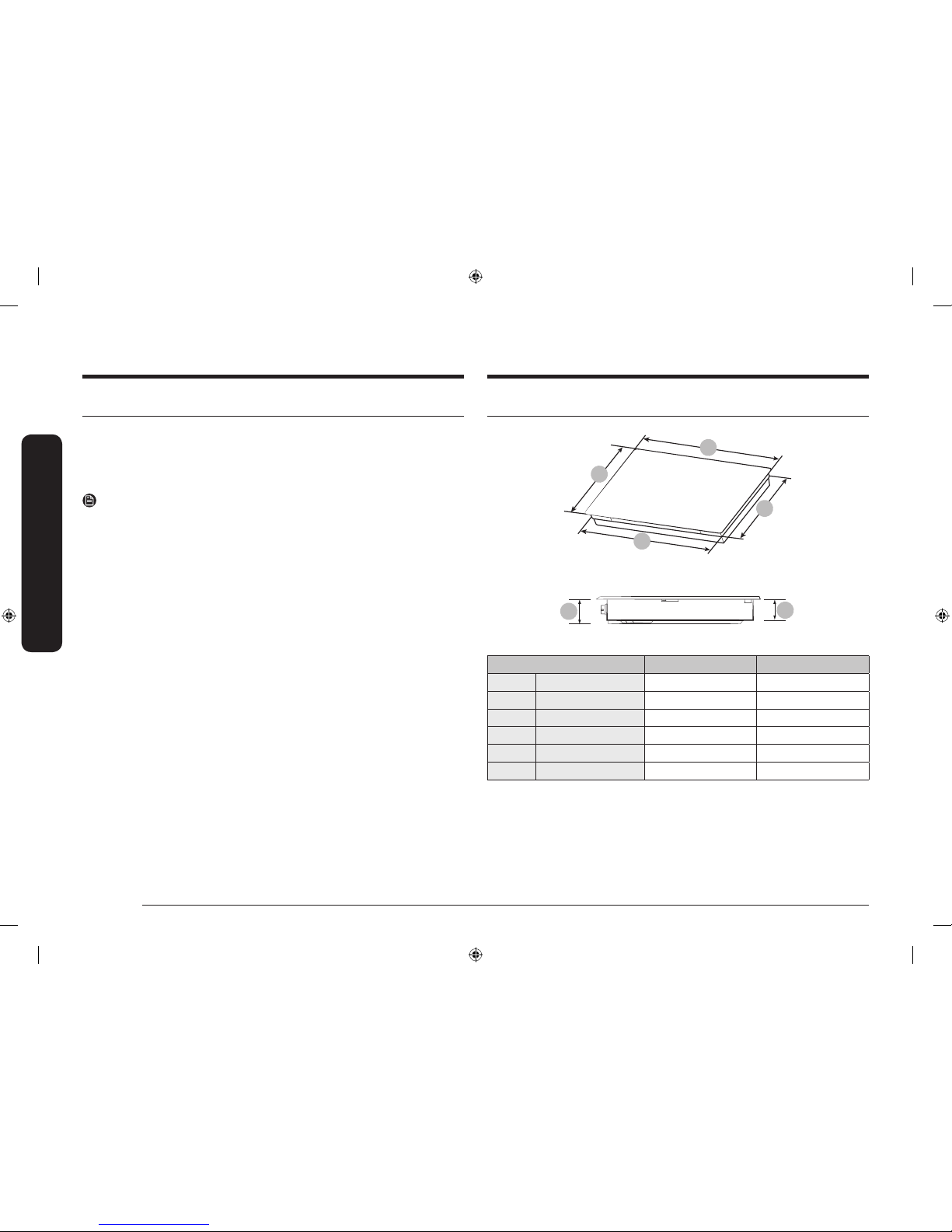

Product dimensions
B
A
D
C
EF
Cabinet 30” (mm) 36” (mm)
AFrame Depth 211/4” (540) 211/4” (540)
BFrame width 30” (762) 36” (914.4)
CCase Depth 191/2” (494.6) 19” (481.6)
DCase Width 283/8” (720) 333/4” (856.6)
EConduit Case Height 4” (101) 4” (101)
FCase Height 31/8” (80.5) 31/8” (80.5)
Location requirements
IMPORTANT: Observe all governing codes and ordinances.
• Cabinet opening dimensions that are shown must be used.
Recessed installation area must provide complete enclosure around the
recessed portion of the cooktop.
• Grounded electrical supply is required. See “Electrical Requirements” section.
NOTE
It is recommended to install the juction box on right side of the cabinet.
If installing the junction box near the left side, make sure the junction box does
not interfere with the cooktop (by concealing the junction box inside the wall).
IMPORTANT: To avoid damage to your cabinets, check with your builder or
cabinet supplier to make sure that the materials used will not discolor, delaminate
or sustain other damage. This cooktop has been designed in accordance with
the requirements of UL and CSA International and complies with the maximum
allowable wood cabinet temperatures of 194 °F (90 °C).
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 4 2016-09-30  12:05:56

English 5
Installation requirements
Single Oven Under counter
D
A
F
E
B
G
C
H
01 02
01 See built-in oven installation for
complete installation instructions.
See label on top of approved built-in
oven models.
02 Refer installation Manual of OVEN.
Size
AMin. 33/4” (9.5 cm)
B4” (10.1 cm)
CMin. 281/2”/ Max. 285/8” (Min. 72.4 cm / Max. 72.7 cm)
DMin. 1”/ Max. 11/4” (Min. 2.5 cm / Max. 3.2 cm)
EMin. 271/4”/ Max. 271/3” (Min. 69.2 cm / Max. 69.5 cm)
F24” (61 cm)
GMin. 22” (Min 55.9 cm)
HMax. 91/2” (Max. 24.1 cm) – Junction Box
IMPORTANT:
If installing a range hood or microwave hood combination above the cooktop,
follow the range hood or microwave hood combination installation instructions for
dimensions and clearance above the cooktop surface.
G
F
A
C
E
E
D
B
Cooktop
Rear Wall
Countertop
Junction box
Minimum distance to
combustible side wall above
countertop (both sides)
NZ30K******(30”) NZ36K******(36”)
A281/2” - 282/3” (724 mm - 728 mm)
336/7” - 34” (860 mm - 864 mm)
B 19
4
/ 7 ” - 19
2
/ 3 ” (497.4 mm - 499.4 mm) 19
1
/ 8 ” - 19
1
/ 5 ” (485.6 mm - 487.6 mm)
CMin 11/7” (28 mm). Between cutout and the wall behind the cooktop
DMin 11/2” (38 mm). From front edge of cutout and front edge of countertop
EMin 1” (26 mm). Distance nearest left and right side combustible surface
above cooktop.
FJunction box or outlet 10” (254 mm) maximum from right-hand side of
cabinet
GJunction box or outlet 15” (381 mm) minimum from bottom of countertop
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 5 2016-09-30  12:05:56

6 English
Installation requirements
Installation requirements

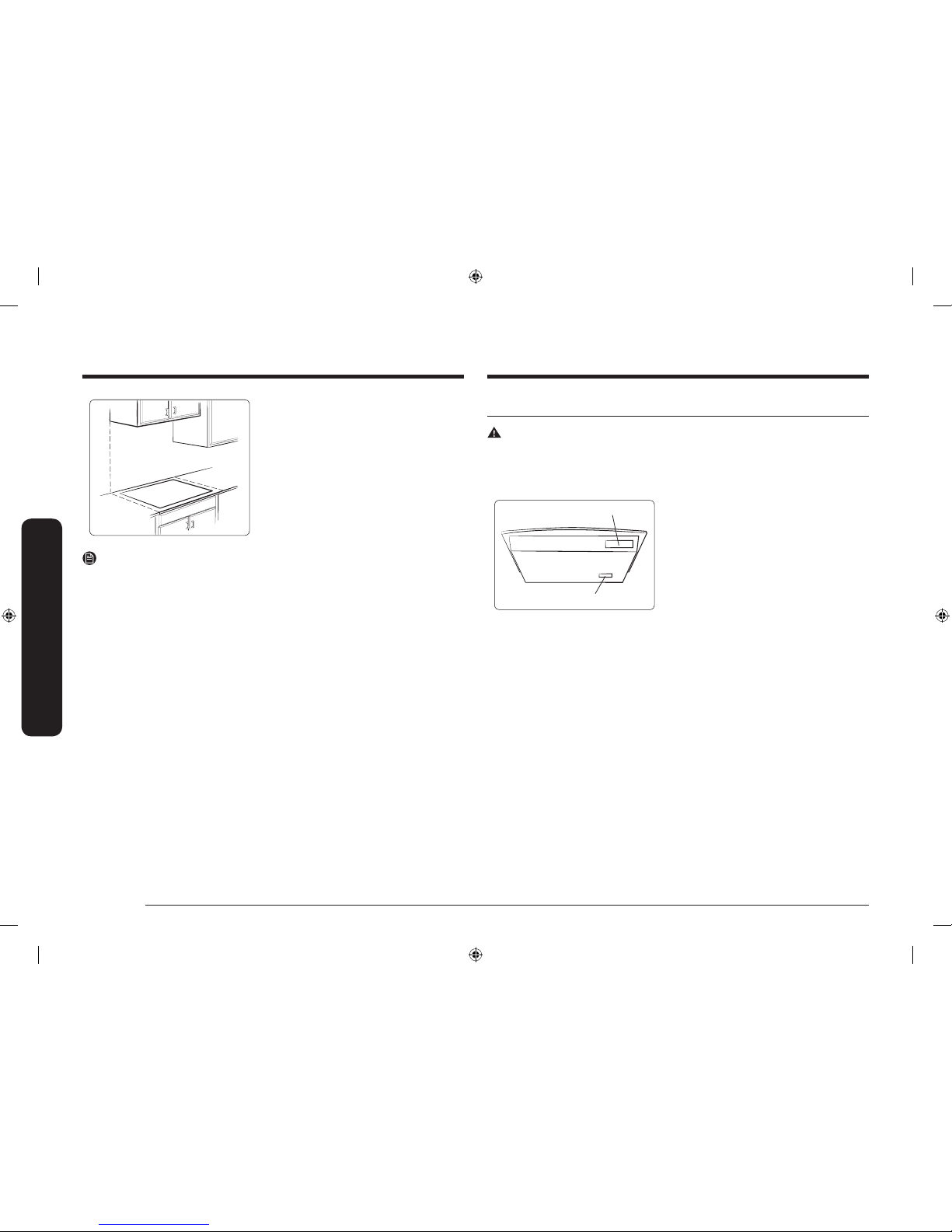

Make sure the wall coverings, countertop
and cabinets around the cooktop can
withstand heat (up to 194 °F) generated by
cooktop.
NOTE
If cabinet has a drawer, a minimum 127 mm (5”) depth clearance from the bottom
of cooktop to top of the drawer (or other obstruction) in base cabinet is required.
IMPORTANT:
The junction box must be located where it will allow considerable slack in the
conduit for serviceability.
Electrical requirements
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 8 gauge solid copper wire.
Electrically ground cooktop.
Label
Label
• Refer the label on the bottom
or front of the cooktop for
power requirements and model
information.
Failure to follow these instructions can
result in death, re, or electrical shock.
If codes permit and a separate ground
wire is used, it is recommended that a
qualied electrical installer determine that
the ground path and the wire gauge are in
accordance with local codes.
Check with a qualied electrical installer if
you are not sure the cooktop is properly
grounded.
This cooktop must be connected to a grounded metal, permanent wiring system.
Be sure that the electrical connection and wire size are adequate and in
conformance with the National Electrical Code, ANSI/NFPA 70-latest edition or CSA
Standards C22.
1-94, Canadian Electrical Code, Part 1 and C22.2 No. O-M91-latest edition, and all
local codes and ordinances.
A copy of the above code standards can be obtained from:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 6 2016-09-30  12:05:56

English 7
Installation instructions
Before you make the electrical connection:
To properly install your cooktop, you must determine the type of electrical
connection you will be using and follow the instructions provided for it here.
• A 3-wire or 4-wire, single phase, 204 or 240 volt AC, 60-Hz, power supply is
required on a dedicated double pole circuit breaker of at least 45 amps.
NOTE
• The cooktop is rated 240 volt. Some models have a neutral (white) wire.
• The cooktop should be connected directly to the junction box through exible,
armored or nonmetallic sheathed, copper cable. The exible, armored cable
extending from the fuse box or circuit breaker box should be connected directly
to the junction box.
• Locate the junction box to allow as much slack as possible between the junction
box and the cooktop so that the cooktop can be moved if servicing becomes
necessarry in the future.
• Do not cut the conduit. Use the length of conduit provided.
• A UL listed or CSA approved conduit connector is necessary at each end of the
power supply cable (at the cooktop and at the junction box). A listed conduit
connector is already provided at the cooktop.
• If the house has aluminum wiring, follow the procedure below:
1. Connect a section of solid copper wire to the pigtail leads.
2. Connect the aluminum wiring to the added section of copper wire using
special connectors and/or tools designed and UL listed for joining copper
to aluminum.
Follow the electrical connector manufacturer’s recommended procedure.
Aluminum/copper connection must conform with local codes and industry
accepted wiring practices.
Installation instructions
Install cooktop

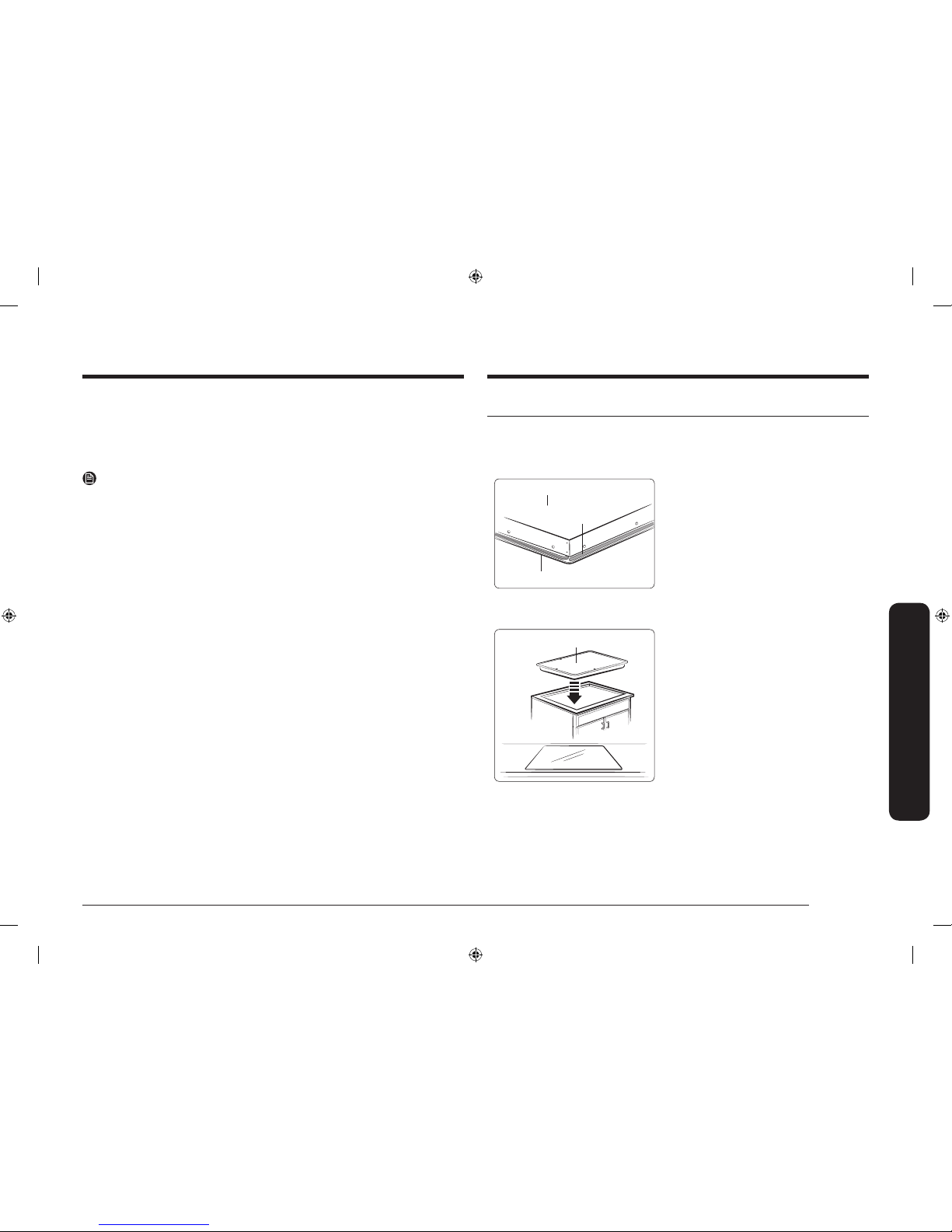

STEP 1 Prepare installation
Decide on the nal location for the cooktop. Avoid drilling or cutting into house
wiring during installation.
Foam Tape
Bottom of Cooktop
Cooktop Glass
01 Using 2 or more people, place the
cooktop upside down on a covered
surface using the foam end posts from
the packaging.
02 The foam strip helps avoid damage to
the underside of the cooktop glass from
debris and helps the cooktop sit at on
uneven counters.
STEP 2 Place cooktop
Cooktop Insert the cooktop centerd into the cutout
opening. Make sure the cooktop is parallel
to the front edge of the countertop. Make
nal check that all required clearances are
met.
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 7 2016-09-30  12:05:56

8 English
Installation instructions
Installation instructions
Make electrical connection
This cooktop is manufactured with ground wire (bare or green) connected to the
cooktop frame connect the cooktop cable to the junction box through the UL listed
or CSA approved conduit connector.

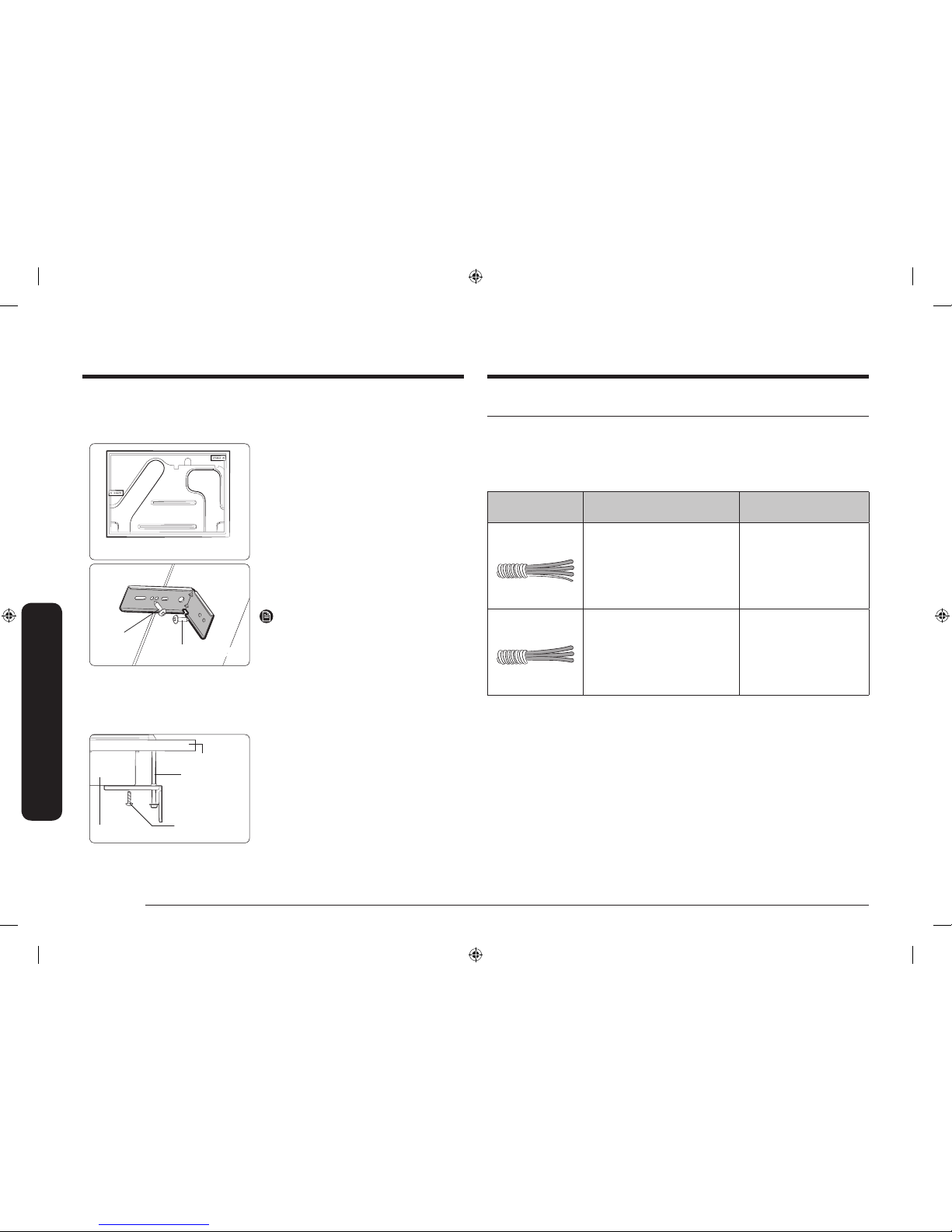

Electrical Connection Options
If your home has: And you will be connecting to : Go to section:
4-wire direct
Afused disconnect or circuit
breaker box
4-Wire Cable from Power
supply to 3-Wire Cable
from Cooktop
3-wire direct
Afused disconnect or circuit
breaker box
3-Wire Cable from Power
supply to 3-Wire Cable
from Cooktop
STEP 3-1 Bracket Guide Installing -Main
The bracket Guide can be installed after cooktop is placed into the cutout.
Bottom of Cooktop
M 4 L10
screw M 4 L16 screw
1. Attach bracket guide to bottom of
cooktop and side of wall.
2. Adjust to match hole of bracket and
bottom of cooktop.
3. Tighten screw enough to hold bracket in
place when cooktop is placed in cutout.
4. Using 2 or more people, turn the
cooktop right side up and place in
cutout.
NOTE
Make sure that the front edge of the
cooktop is parallel to the front edge of the
countertop. If repositioning is needed, lift
entire cooktop up from cutout to avoid
scratching the countertop.
STEP 3-2 Alternative Bracket Guide Installing
Countertop
Cooktop
UNC 243/16
L75 screw
M4 X L10
screw
1. Attach bracket guide to bottom and
select bracket location.
2. Tighten screw bracket guide to base of
cooktop.
3. Install UNC 243/16 L75 screw until it
touches the bottom of the countertop.
Turn the thumbscrew until bracket touches
the bottom of the countertop. Do not over
tighten.
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 8 2016-09-30  12:05:57

English 9
Installation instructions
3-Wire Cable from Power Supply to 3-Wire Cable from Cooktop
IMPORTANT: where local codes permit, 3-wire cable can be use to supply power.
In those cases connect connect cooktop ground wire to the neutral wire from the
junction box.
A
B
C
D
E
F
G
H
I
A. 3-wire cable from power
supply
B. L1 wires
C. Ground (G) or bare ground
wire (from cooktop)
D. 3-wire cable from cooktop
E. Junction box
F. N (normally White) wire (from
power supply)
G. UL listed wire connector
H. L2 (normally Red) wires
I. UL listed or CSA approved
conduit connector
1. Disconnect power.
2. Remove Junction box cover, if present.
3. Connect the exible cable condult from
the cooktop to the junction box using
a UL listed or CSA approved condult
connector.
4. Tighten screws on condult connector, if
present.
5. Connect the two L2 wires together using
the UL listed wire connectors.
6. Connect the two L1 wires together using
the UL listed wire connectors.
7. Connect the Ground (G) or bare ground
wire from the cooktop cable to the
Ground (G) or bare ground wire (in the
junction box) using a UL listed wire
connectors.
8. Install junction box cover.
9. Reconnect power.
4-Wire Cable from Power Supply to 3-Wire Cable from Cooktop
IMPORTANT: Use the 4-wire cable from power supply where local codes do not
permit connecting the frame-ground conductor to the Neutral (N) junction box
wire.
A
B
C
D
E
G
H
I
F
A. 4-wire cable from power
supply
B. L1 wires
C. Ground (G) or bare ground
wire (from cooktop)
D. 3-wire cable from cooktop
E. Junction box
F. N (normally White) wire (from
power supply)
G. UL listed wire connector
H. L2 (normally Red) wires
I. UL listed or CSA approved
conduit connector
1. Disconnect power.
2. Remove Junction box cover if present.
3. Connect the exible cable condult from
the cooktop to the junction box using
a UL listed or CSA approved condult
connector.
4. Tighten screws on condult connector, if
present.
5. Connect the two L2 wires together using
the UL listed wire connectors.
6. Connect the two L1 wires together using
the UL listed wire connectors.
7. Connect the Ground (G) or bare ground
wire from the cooktop cable to the
Ground (G) or bare ground wire (in the
junction box) using a UL listed wire
connectors.
8. Put a UL listed wire connector on the
end of the Neutral (N) wire.
9. Install junction box cover.
10. Reconnect power.
NOTE
• Usually L1 is Black, L2 is Red, Ground (G) is Green or bare wire and Neutral (N) is
White wire.
• Do not connect the bare ground wire to the Neutral (N) wire in the junction box.
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 9 2016-09-30  12:05:57

10 English
Installation instructions
Installation instructions
Complete installation
1. Check that all parts are now installed. If there is an extra parts go back through
the steps to see if any steps were skipped..
2. Check that you have all of your tools.
3. Dispose of/recycle all packaging materials.
4. Use a mild solution or liquid household cleaner and warm water to clean
cooktop before use. Dry throughly with a soft cloth. For more information, see
the User’s Manual.
5. Reconnect power.
If You Need Assistance or Service:
Please reference the “User Manual” or contact the dealer from whom cooktop was
purchased.
NOTE
For later use, keep the serial-number label (located on the top of the cooktop) in
the user manual or anywhere else the consumer wants.
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 10 2016-09-30  12:05:57

Memo
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 11 2016-09-30  12:05:57

QUESTIONS OR COMMENTS?
COUNTRY CALL OR VISIT US ONLINE AT
U.S.A
Consumer Electronics 1-800-SAMSUNG (726-7864) www.samsung.com/us/support
CANADA 1-800-SAMSUNG (726-7864) www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
DG68-00827A-02
Scan the QR code* or visit
www.samsung.com/spsn
to view our helpful
How-to Videos and Live Shows
*Requires reader to be installed on your
smartphone
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 12 2016-09-30  12:05:57

Cubierta eléctrica
Manual de instalación
NZ30K7880**/NZ36K7880**
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 1 2016-09-30  12:05:59

2 Español
Contenido
Contenido Información importante de seguridad
Para su seguridad
• Para su seguridad personal, quite el fusible de su casa o corte la electricidad
con el disyuntor antes de comenzar la instalación.
No hacerlo podría causar lesiones graves o incluso la muerte.
• Asegúrese de que la cubierta sea correctamente instalada por un técnico de
servicio o un instalador calicado.
• Para eliminar el riesgo de quemaduras o incendios debido al contacto con los
elementos calientes de la supercie, se debería evitar colocar gabinetes de
almacenamiento encima de las unidades de la supercie. Si se necesita espacio
de almacenamiento en gabinetes, el riesgo puede reducirse instalando una
campana para estufas que se proyecte horizontalmente por lo menos 5” más
allá de la parte inferior de los gabinetes. La profundidad de instalación de los
gabinetes no puede superar las 13”.
• Asegúrese de que los gabinetes y los revestimientos de las paredes alrededor
de la cubierta puedan soportar las temperaturas (hasta 194 °F) que esta
genera.
• La cubierta debe ser de fácil acceso y estar iluminada por la luz natural
durante el día.
• Siempre desconecte el servicio eléctrico a la cubierta antes de realizar tareas
de reparación o mantenimiento. Esto puede hacerse al desconectar el fusible
o disyuntor. No hacerlo puede provocar una descarga eléctrica peligrosa o
fatal. Es necesario que sepa dónde se encuentra su interruptor de desconexión
principal. Si no lo sabe, pida a su electricista que se lo muestre.
Contenido
Información importante de seguridad 2
Requisitos de instalación 3
Herramientas y piezas 3
Requisitos de ubicación 4
Dimensiones del producto 4
Requisitos eléctricos 6
Instrucciones de instalación 7
Instalación de la cubierta 7
Conexión eléctrica 8
Completar la instalación 10
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 2 2016-09-30  12:05:59

Español 3
Información importante de seguridad
Para su seguridad
Este electrodoméstico debe ser alimentado con el voltaje y la frecuencia
correctos, y debe conectarse a un ramal de circuito individual correctamente
conectado a tierra y protegido con un disyuntor de 40A o un disyuntor de
retardo según se indique en la placa.
Le recomendamos que el cableado y la conexión de su cubierta sean realizados
por un electricista calicado. Luego de la instalación, solicítele al electricista
que le muestre dónde se encuentra el dispositivo de desconexión principal de la
cubierta.
El cableado conductor de la cubierta está aprobado para la conexión de cables
de cobre solamente y si usted tiene un cableado de aluminio en el hogar, debe
utilizar conectores especiales aprobados por UL para unir cobre con aluminio.
ADVERTENCIA
Si la información de este manual no es seguida con exactitud, se podrían
producir incendios o descargas eléctricas que causen daños a la propiedad,
lesiones personales o la muerte.
ADVERTENCIA
Antes de comenzar la instalación, corte la alimentación eléctrica desde el
panel de servicio y cierre con llave el interruptor de desconexión del servicio
para evitar que la corriente eléctrica sea conectada accidentalmente. Cuando
el interruptor de desconexión del servicio no se pueda bloquear, coloque un
dispositivo de advertencia prominente, tal como una etiqueta, en el panel de
servicio.
ADVERTENCIA
Este electrodoméstico debe conectarse a tierra correctamente.
Requisitos de instalación
Herramientas y piezas
Herramientas necesarias
Lápiz Destornillador Phillips Regla
Gafas de seguridad Sierra de sable Broca de 1/8” y taladro
eléctrico o manual
Piezas necesarias
• Un conector aprobado por UL o CSA para conductos con un diámetro de
1
/ 2 ” (1.3 cm)
• Conectores de cable aprobados por UL
Consulte los códigos locales. Compruebe el suministro eléctrico existente.
Consulte la sección “Requisitos eléctricos”.
Se recomienda que todas las conexiones eléctricas sean realizadas por un
electricista autorizado y cualicado.
Piezas incluidas
6 tornillos
(M4 L10 2 de c/u,
M4 L16 2 de c/u,
UNC 243/16 L75 2 de c/u)
Guía del soporte: 2 de c/u Cinta de espuma
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 3 2016-09-30  12:05:59

4 Español
Requisitos de instalación
Requisitos de instalación
Dimensiones del producto
B
A
D
C
EF
Gabinete 30” (mm) 36” (mm)
A Profundidad del marco 211/4” (540) 211/4” (540)
B Ancho del marco 30” (762) 36” (914.4)
C Profundidad de la caja 191/2” (494.6) 19” (481.6)
D Ancho de la caja 283/8” (720) 333/4” (856.6)
E Altura de la caja del
conducto
4” (101) 4” (101)
F Altura de la caja 31/8” (80.5) 31/8” (80.5)
Requisitos de ubicación
IMPORTANTE: Cumpla todos los códigos y ordenanzas exigidos por las
autoridades pertinentes.
• Se deben utilizar las dimensiones de abertura de los gabinetes que se
muestran.
El área de instalación empotrada debe proveer un recinto cerrado alrededor
de la porción empotrada de la cubierta.
• Se requiere un suministro eléctrico con conexión a tierra. Consulte la sección
“Requisitos eléctricos”.
NOTA
Se recomienda instalar la caja de empalmes en el lado derecho del gabinete.
Si instala la caja de empalmes cerca del lado izquierdo, asegúrese de que no
interera con la cubierta (ocultando la caja de empalmes dentro de la pared).
IMPORTANTE: Para evitar dañar sus gabinetes, verique con el constructor o
distribuidor de gabinetes para asegurarse de que los materiales utilizados no se
descoloren, se descascaren o puedan sufrir otros daños. Esta cubierta ha sido
diseñada de acuerdo con los requisitos de UL y CSA International, y cumple
con las temperaturas para gabinetes de madera máximas permitidas de 194 °F
(90 °C).
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 4 2016-09-30  12:05:59

Español 5
Requisitos de instalación
Horno simple bajo mesada
D
A
F
E
B
G
C
H
01 02
01 Consulte la instalación del horno
empotrado para obtener instrucciones
de instalación completas.
Consulte la etiqueta en la parte
superior de los modelos de horno
empotrado aprobados.
02 Consulte el manual de instalación del
horno.
Tamaño
AMín. 33/4” (9.5 cm)
B4” (10.1 cm)
CMín. 281/2”/ Máx. 285/8” (Mín. 72.4 cm / Máx. 72.7 cm)
DMín. 1”/ Máx. 11/4” (Mín. 2.5 cm / Máx. 3.2 cm)
EMín. 271/4”/ Máx. 271/3” (Mín. 69.2 cm / Máx. 69.5 cm)
F24” (61 cm)
GMín. 22” (Mín. 55.9 cm)
HMáx. 91/2” (Máx. 24.1 cm) – Caja de empalmes
IMPORTANTE:
Si va a instalar una combinación de campana para estufa o campana para microondas
sobre la cubierta, siga las instrucciones de instalación de dicha campana para conocer
las dimensiones y el espacio libre por encima de la supercie de la cubierta.
G
F
A
C
E
E
D
B
Pared trasera
Distancia mínima a la pared
lateral combustible encima de la
mesada (ambos lados)
Cubierta Mesada
Caja de
empalmes
NZ30K******(30”) NZ36K******(36”)
A281/2” - 282/3” (724 mm - 728 mm) 336/7” - 34” (860 mm - 864 mm)
B194/7” - 192/3” (497,4 mm - 499,4 mm) 191/8” - 191/5” (485,6 mm - 487,6 mm)
CMín. 11/7” (28 mm). Entre la abertura recortada y la pared detrás de la cubierta
DMín. 11/2” (38 mm). Desde el borde delantero de la abertura recortada y desde el
borde de la mesada
EMín. 1” (26 mm). Distancia a la supercie combustible más cercana del lado
izquierdo o derecho arriba de la cubierta
FCaja de empalmes o toma de 10” (254 mm) como máximo desde el lado derecho
del gabinete
GCaja de empalmes o toma de 15” (381 mm) como mínimo desde la parte inferior
de la mesada
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 5 2016-09-30  12:05:59

6 Español
Requisitos de instalación
Requisitos de instalación
Asegúrese de que los revestimientos de
las paredes, la mesada y los gabinetes
alrededor de la cubierta puedan soportar
el calor (hasta 194 °F) que esta genera.
NOTA
Si el gabinete tiene un cajón, se requiere un espacio de 127 mm (5”) de
profundidad como mínimo desde la parte inferior de la cubierta hasta la parte
superior del cajón (u otra obstrucción) en la base del gabinete.
IMPORTANTE:
La caja de empalmes debe estar ubicada en un lugar donde haya una
considerable holgura en el conducto para realizar las tareas de servicio.
Requisitos eléctricos
ADVERTENCIA
Peligro de electrocución
Desconecte la alimentación antes de realizar tareas de mantenimiento o reparación.
Utilice un cable de cobre macizo calibre 8.
Realice la conexión eléctrica a tierra de la cubierta.
Etiqueta
Etiqueta
• Consulte la etiqueta en la parte
inferior o al frente de la cubierta
para conocer los requisitos de
energía o la información del modelo.
No seguir estas instrucciones puede provocar
la muerte, un incendio o electrocución.
Si los códigos lo permiten y se emplea un
cable a tierra separado, es recomendable
que un electricista calicado determine si
la trayectoria a tierra y el calibre del cable
cumplen con los códigos locales.
Si no está seguro si la conexión a tierra de
la cubierta está correctamente realizada,
consulte a un electricista calicado.
Esta cubierta debe conectarse a un sistema de conexión a tierra permanente de metal.
Asegúrese de que la conexión eléctrica y el tamaño del cable sean adecuados y que
cumplan con la versión más reciente del Código eléctrico nacional ANSI/NFPA 70 o la
norma C22 de CSA.
1-94, la versión más reciente del Código eléctrico de Canadá, Sección 1 y C22.2
No. O-M91, y todos los códigos y ordenanzas locales.
Se puede obtener una copia de las normas mencionadas arriba en:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 6 2016-09-30  12:06:00

Español 7
Instrucciones de instalación
Antes de realizar la conexión eléctrica:
Para instalar correctamente la cubierta, se debe determinar el tipo de conexión
eléctrica que se va a usar y seguir las instrucciones proporcionadas aquí.
• Se requiere un suministro de energía de 3 o 4 conductores, monofásico, con
204 o 240 voltios de CA, 60 Hz, en un interruptor de doble polo dedicado de
por lo menos 45 amperios.
NOTA
• La cubierta tiene una clasicación de 240 voltios. Algunos modelos disponen
de un cable neutro (blanco).
• La cubierta debe estar conectada directamente a la caja de empalmes a través
de un cable de cobre exible, blindado o con revestimiento no metálico.
El cable blindado exible que se extiende desde la caja del disyuntor o la caja
de fusibles debe conectarse directamente a la caja de empalmes.
• Ubique la caja de empalmes de modo tal que se permita la mayor holgura
posible entre dicha caja y la cubierta para que pueda moverse fácilmente en
caso de que sea necesario realizar tareas de servicio.
• No corte el conducto. Utilice la longitud del conducto proporcionada.
• Se requiere un conector de conductos aprobado por UL o CSA en cada extremo
del cable de alimentación (en la cubierta y en la caja de empalmes).
Se proporciona un conector de conductos aprobado con la cubierta.
• Si la casa tiene un cableado de aluminio, siga el procedimiento a continuación:
1. Conecte un tramo de cable de cobre macizo a los conductores de coleta.
2. Conecte el cableado de aluminio a la sección añadida de cable de cobre
utilizando conectores especiales y/o herramientas diseñadas para unir
cobre con aluminio aprobadas por UL.
Siga el procedimiento recomendado por el fabricante del conector eléctrico.
La conexión entre aluminio y cobre debe cumplir con los códigos locales y las
prácticas de cableado aceptadas por la industria.
Instrucciones de instalación
Instalación de la cubierta
PASO 1 Preparación de la instalación
Decida la ubicación nal de la cubierta. Evite perforar o cortar el cableado de la
casa durante la instalación.
Cinta de espuma
Parte inferior de la cubierta
Vidrio de la cubierta
01 Con la ayuda de 2 personas o más,
coloque la cubierta de cocción en
posición invertida sobre una supercie
cubierta utilizando los postes de
espuma del embalaje.
02 La tira de espuma ayuda a evitar los
daños en la parte inferior del vidrio de
la cubierta ocasionados por la suciedad
y permite que la cubierta quede plana
sobre mesadas desniveladas.
PASO 2 Ubicación de la cubierta
Cubierta Inserte la cubierta centrada en la abertura
cortada. Asegúrese de que la cubierta
quede paralela al borde delantero de la
mesada. Haga una vericación nal de que
se hayan cumplido todas las separaciones
requeridas.
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 7 2016-09-30  12:06:00

8 Español
Instrucciones de instalación
Instrucciones de instalación
Conexión eléctrica
La cubierta está fabricada con un cable a tierra (desnudo o verde) conectado a
su marco. Conecte el cable de la cubierta a la caja de empalmes a través de un
conector de conductos aprobado por UL o CSA.
Opciones de conexión eléctrica
Si en su casa
tiene: Y se conectará a: Vaya a la sección:
4 conectores,
directo
Una caja de desconexión con
fusibles o disyuntor
Cable de 4 conductores
del suministro eléctrico
al cable de 3 conductores
de la cubierta
3 conectores,
directo
Una caja de desconexión con
fusibles o disyuntor
Cable de 3 conductores
del suministro eléctrico
al cable de 3 conductores
de la cubierta
PASO 3-1 Instalación de la guía del soporte principal
La guía del soporte se puede instalar después de haber colocado la cubierta
dentro de la abertura recortada.
Parte inferior de la cubierta
Tornillo M
4 L10 Tornillo M 4 L16
1. Fije la guía del soporte a la parte
inferior de la cubierta y la pared lateral.
2. Haga coincidir el oricio del soporte y
la parte inferior de la cubierta.
3. Apriete el tornillo lo suciente para
mantener el soporte en su lugar cuando
la cubierta se coloque en la abertura
recortada.
4. Con la ayuda de 2 personas o más,
gire la cubierta con el lado derecho
hacia arriba y colóquela en la abertura
recortada.
NOTA
Asegúrese de que el borde delantero
de la cubierta quede paralelo al borde
delantero de la mesada. Si se necesita
un reposicionamiento, levante y retire la
cubierta completa de la abertura recortada
para evitar rayar la mesada.
PASO 3-2 Instalación de la guía del soporte alternativa
Mesada
Cubierta
Tornillo UNC
243/16 L75
Tornillo
M4 X L10
1. Fije la guía del soporte a la parte inferior
y seleccione la ubicación del soporte.
2. Apriete el tornillo de la guía del
soporte a la base de la cubierta.
3. Instale el tornillo UNC 243/16 L75 hasta
que el soporte toque la parte inferior
de la mesada.
Gire el tornillo moleteado hasta que el
soporte toque la parte inferior de la
mesada. No apriete demasiado.
Induction Install_NZ30K7880U_NZ36K7880U_DG68-00827A-02_EN+MES+CFR.indb 8 2016-09-30  12:06:00
