MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE
COD BR: 27100
V : 00 1
COD US: 27700

V : 00 2

Sumário
Resumen
Summary
Introdução
Introducción
Introduction
Antes de começar
A
ntes de comenzar
Before starting
Evite acidentes
E
vitar accidentes
Avoid accidents
Identificação de peças
I
dentificación de las piezas
Identifying parts
Dimensões e ferramentas
D
imensiones y herramientas
Dimensions and tools
Montagem da estrutura do móvel
Montaje del muebles
Furniture assembly
Introdução
Introducción
Introduction
Leia atentamente este manual e siga os passos indicados para uma perfeita montagem.
Lea este manual y siga los pasos para el ajuste perfecto.
Read this manual and follow the steps for the perfect fit.
n
u
a
l
y
y
a
l
u
n
u
n
n
n
u
a
l
y
n
n
n
n
y
y
s
u
u
u
i
g
l
l
u
a
u
a
a
s
g
y
g
a
s
i
g
s
y
y
y
s
i
g
a
y
y
y
y
y
y
a
a
y
y
y
y
o
s
g
g
g
g
s
i
s
i
s
s
l

Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area
in good condition to start the work.
Utilize o papelão da própria embalagem,
bem como a isomanta de proteção para
separar e apoiar as peças retiradas das caixas.
Utilice el cartón de la embalaje y la espuma
protectora para separar y apoyan las pizas
desmontadas de las cajas.
Use the cadboard of the packaging and the
foam sheets protection to separate and
support the parts removed the boxes.
Evite acidentes
Avoid accidents
Prevenir accidentes
V : 00
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.

Identificação das peças
Identificación de las piezas
Identifying parts
V : 00
Dimensões e Ferramentas
Dimensiones y Herramientas
Dimensions and Tools
Dimensões:
L: 1810 A: 1708 P:435 mm
Dimensions:
W: 71,26 H: 67,24 D: 17,12 inches
Dimensiones:
L: 1810 A: 1708 P: 435 mm
Número do lote de
fabricação do seu
produto.
Numero de lote
fabricación de su
producto.
Manufacturing batch
number of the product.
Para identificar o número da peça, verifique o verso da mesma, lá você encontra informações
do lote de fabricação, código de identificação do produto e o número da peça.
Para identificar el número de pieza, compruebe en la parte posterior de cada una, ahí también se
puede encontrar información del número de lote de producción, el código de indentificación del
producto y el número de la pieza.
To identify the part number, check its back. There you can find information from the production
batch, product reference code and part number.
LOT 00000 PROD 000000 PC 000
Número de
identificação
do seu produto.
Numero de
identificación
de su producto.
Reference number of
the product.
Número da peça.
LOT 000000 PRODUC 000000 PC 000
Número de pieza.
Part number.

PEÇA
012
013
014
015
016
017
022
023
024
025
026
027
028
037
038
039
040
041
042
DESCRIÇÃO
PAINEL SUPERIOR
PAINEL CENTRAL
PAINEL PASSA FIO
PAINEL INFERIOR
PRATELEIRA
SARRAFO LATERAL
TAMPO SUPERIOR
TAMPO CENTRAL
TAMPO INFERIOR
DIVISÓRIA SUPERIOR
DIVISÓRIAL INFERIOR
LATERAL ESQUERDA
LATERAL DIREITA
FRENTE DE GAVETA
LATERAL DE GAVETA
CONTRA FUNDO GAVETA
FUNDO GAVETA
PAINEL TRASEIRO
SARRAFO LATERAL
QUANT.
1
1
1
1
1
2
1
2
2
1
1
3
6
6
3
1
2
CAIXA
3
3
3
3
3
3
1
1
1
2
2
1
1
1
2
2
2
1
1
PART
012
013
014
015
016
017
022
023
024
025
026
027
028
037
038
039
040
041
042
DESCRIPTION
TOP PANEL
CENTRAL PANEL
PANEL WIRE CHANNEL
BACK PANEL
TOP SHELF
SIDE BATTEN
TOP BOARD
CENTER BOARD
BOTTON BOARD
SIDE TOP
SIDE BOTTON
LEFT SIDE
RIGHT SIDE
FRONT OF DRAWER
SIDE OF DRAWER
BACK PANEL OF DRAWER
BOTTON OF DRAWER
BACK PANEL
SIDE BATTEN
QTY.
1
1
1
1
1
2
1
2
2
1
1
3
6
6
3
1
2
BOX
3
3
3
3
3
3
1
1
1
2
2
1
1
1
2
2
2
1
1
PIEZA
012
013
014
015
016
017
022
023
024
025
026
027
028
037
038
039
040
041
042
DESCRIPCIÓN
PANEL SUPERIOR
PANEL CENTRAL
PANEL PASAJE DE ALAMBRE
PANEL INFERIOR
ESTANTE
SOPORTE LATERAL
CUBIERTA SUPERIOR
CUBIERTA CENTRAL
CUBIERTA INFERIOR
LATERAL SUPERIOR
LATERAL INFERIOR
LATERAL IZQUIERDA
LATERAL DERECHA
FRENTE DEL CAJÓN
CAJÓN LATERAL
CAJÓN INFERIOR
FONDO DEL CAJÓN
PANEL TRASERO
SOPORTE LATERAL
CANTIDAD.
1
1
1
1
1
2
1
2
2
1
1
3
6
6
3
1
2
CAIXA
3
3
3
3
3
3
1
1
1
2
2
1
1
1
2
2
2
1
1

16x 12x
12x
24x 23x 43x
12x 14x 12x

LATERAL ESQUERDA / LEFT SIDE / LATERAL IZQUIERDA
PASSO 1
Encaixar cavilhas 4x1668, parafusar
2x1533 fixando as corrediças 1x2661
na Lateral Esquerda 27
PASO 1
Clavijas de ajuste 4x1668, atornilar
2x1533 fijando las corrediza 1x2661
en Lateral Izquierda 27
STEP 1
Insert dowels 4x1668, screw
2x1533 to fix the slide 1x2661
on the Left Side 27
V : 00
PASSO 2
Encaixar cavilhas 4x1668, parafusar
2x1533 fixando as corrediças 1x2661
na Lateral Direita 28
PASO 2
Clavijas de ajuste 4x1668, atornilar
2x1533 fijando las corrediza 1x2661
en Lateral Derecha 28
STEP 2
Insert dowels 4x1668, screw
2x1533 to fix the slide 1x2661
on the Right Side 28
PASSO 3
Encaixar Laterais 27 e28 na Base 24.
Parafusar 4x3527.
PASO 3
Montar el Laterais 27 y28 el Base 24.
Atornillar 4x3527.
STEP 3
Attach the Side 27 e28 in Base 24.
Screw 4x3527.
LATERAL DIREITA / RIGHT SIDE / LATERAL DERECHA

DIVISÓRIA INFERIOR / SIDE BOTTON / LATERAL INFERIOR

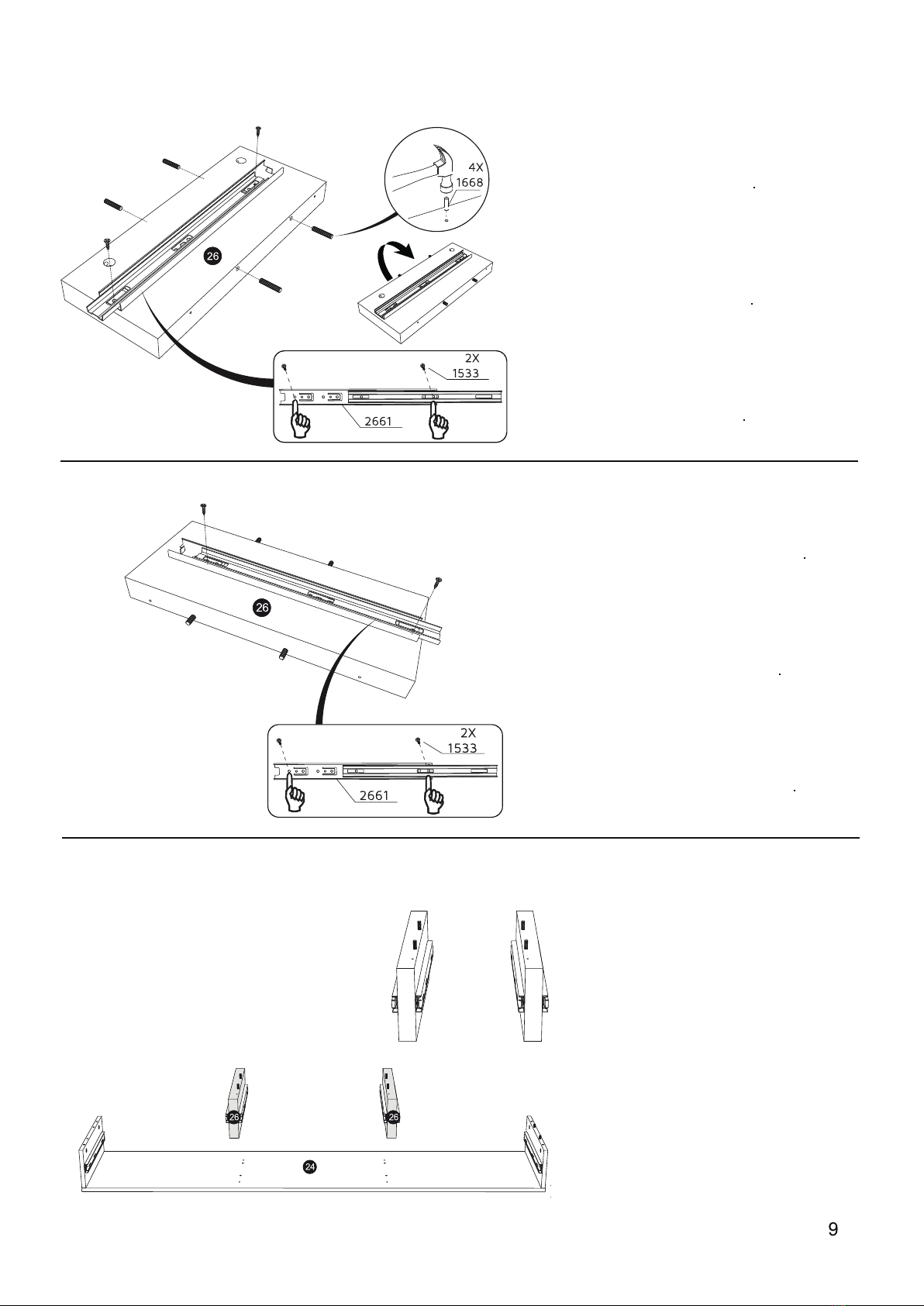

PASSO 4
Encaixar cavilhas 4x1668, parafusar
2x1533 fixando as corrediças 1x2661
na Divisória Inferior 26
PASO 4
Clavijas de ajuste 4x1668, atornilar
2x1533 fijando las corrediza 1x2661
en Lateral Inferior 26
STEP 4
Insert dowels 4x1668, screw
2x1533 to fix the slide 1x2661
on the Side Botton 26
V : 00
PASSO 5
Parafusar 2x1533 fixando as corrediças
1x2661 na Divisória Inferior 26
PASO 5
Atornilar 2x1533 fijando las corrediza
1x2661 en Lateral Inferior 26
STEP 5
Screw 2x1533 to fix the slide 1x2661
on the Left Side Botton 26
PASSO 6
Peça com furos deslocados.
PASO 6
Pieza con agujeros desplazados.
STEP 6
Holes displaced to insed of the part.
DIVISÓRIA INFERIOR / SIDE BOTTON / LATERAL INFERIOR
DIVISÓRIA INFERIOR / SIDE BOTTON / LATERAL INFERIOR

DIVISÓRIA INFERIOR / SIDE BOTTON / LATERAL INFERIOR
PASSO 7
Parafusar 4x3527 fixando as
Divisórias Inferiores 26 na Base 24.
PASO 7
Atornilar 4x3527 fijando las Laterals
Inferior 26 en el Base 24
STEP 7
Screw 4x3527 to fix the Side Bottons
26 on the Base 24
V : 00
PASSO 8
Parafusar 4x0599 no Tampo Central
23.
PASO 8
Atornilar4x0599 en Cubierta Central
23
STEP 8
Screw 4x0599 to Center Bord 23.
PASSO 9
Encaixar Tampo Central 23.
Parafusar 4x0599.
Parafusar castanhas 4x0494.
PASO 9
Montar el Cubierta Central 23.
Atornillar 4x0599.
Atornillar las tuercas 4x0494.
STEP 9
Attach the Center Board 23.
Screw 4x0599.
Screw nuts 4x0494.
TAMPO CENTRAL / CENTER BOARD / CUBIERTA CENTRAL
TAMPO CENTRAL / CENTER BOARD / CUBIERTA CENTRAL

TAMPO CENTRAL / CENTER BOARD / CUBIERTA CENTRAL
PASSO 9.1
Parafusar 4x3527 no Tampo Central
23.
PASO 9.1
Atornilar 4x3527 en el Cubierta
Central 23
STEP 9.1
Screw 4x3527 to Center Board 23
V : 00
PASSO 10
Encaixar cavilhas 4x1668 na Divisória
Superior 25.
PASO 10
Clavijas de ajuste 4x1668 en Lateral
Superior 25
STEP 10
Insert dowels 4x1668 to Side Top 25.
PASSO 11
Parafusar 4x0494.
Colar 4x adesivos.
PASO 11
Atornillar 4x0494.
Pegar 4x adhesivos.
STEP 11
Screw 4x0494.
Paste 4x stickers.
DIVISÓRIA SUPERIOR / SIDE TOP / LATERAL SUPERIOR
DIVISÓRIA SUPERIOR / SIDE TOP / LATERAL SUPERIOR

TAMPO SUPERIOR / TOP BOARD / CUBIERTA SUPERIOR
PASSO 12
Parafusar 4x0599 no Tampo Superior
22 e encaixar cavilhas 3x1668.
PASO 12
Atornilar 4x0599 en el Cubierta
Superior 22 y clavijas de ajuste
3x1668.
STEP 12
Screw 4x0599 to Top Board 22 and
insert dowels 3x1668.
V : 00

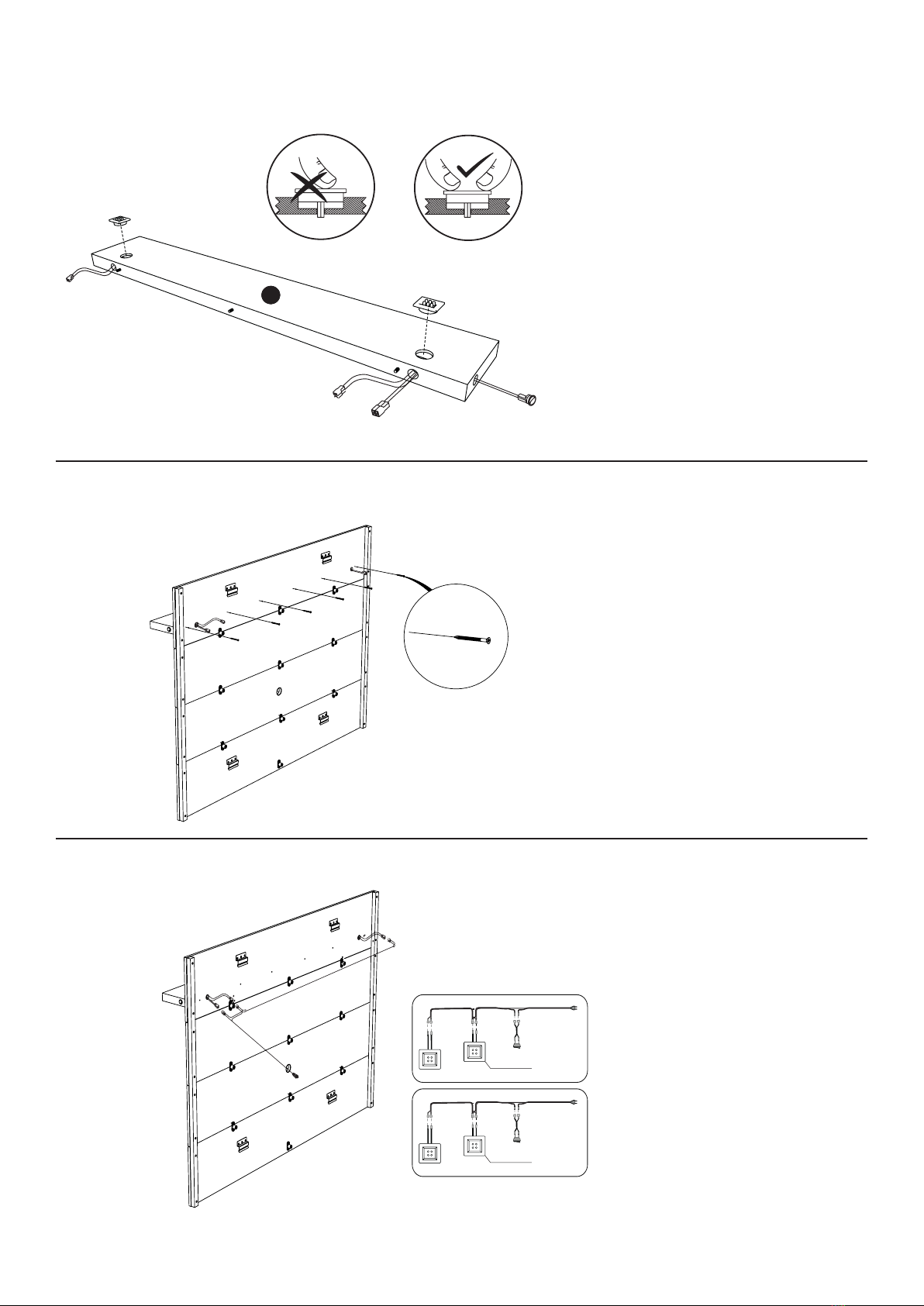

PASSO 13
Encaixar Tampo Superior 22 e
parafusar 4x0494.
Colar 4x adesivos.
PASO 13
Ajuste Cubierta Superior 22 y
atornillar 4x0494.
Pegar 4x adhesivos.
STEP 13
Insert Top Board 22 and screw
4x0494.
Paste 4x stickers.
PASSO 14
Parafusar 13x3527 no Painel
Traseiro 41.
Encaixar cavilhas 3x1668.
PASO 14
Atornillar 13x3527 en el Panel
Trasero 41.
Clavijas de ajuste 3x1668.
STEP 14
Screw 13x3527 in the Back Panel 41.
Insert dowels 3x1668.
TAMPO SUPERIOR / TOP BOARD / CUBIERTA SUPERIOR
PAINEL TRASEIRO / BACK PANEL / PANEL TRASERO

PAINEL TRASEIRO / BACK PANEL / PANEL TRASERO
PASSO 15
Passar cola 0348 e posicionar o
Sarrafo 42
Parafusar 6x3706.
PASO 15
Aplicar cola 0348 y montar el
Soporte 42.
Atornillar 6x3706.
STEP 15
Pass grue 0348 and attach the
Batten 42.
Screw 6x3706.
V : 00
PASSO 16
Encaixar 6x4157 e parafusar 12x0160.
PASO 16
Montar 6x4157 y atornillar el 12x0160.
STEP 16
Attach 6x4157 and screw 12x0160.
PAINEL TRASEIRO / BACK PANEL / PANEL TRASERO
PAINEL TRASEIRO / BACK PANEL / PANEL TRASERO

V : 00 14
PASSO 17
Encaixar 2x9070 e parafusar 6x3557.
STEP 17
Attach 2x9070 and screw 6x3557.
PASO 17
Montar 2x9070 y atornillar 6x3557.
PASSO 18
Furar parede com Ø8mm, conforme
medidas indicadas abaixo.
STEP 18
Drill wall with Ø5/16, according measure
below.
PASO 18
Perfurar pared con Ø8mm, de acuerdo
con las medidas abajo.




















































As medidas superiores são referentes ao
painel e as medidas inferiores são referentes
ao home.
The upper measures are related to the panel
and the lower measures are related to the
tvstand.
Las medidas encima son para el panel y las
medidas más bajos están relacionados el a la
rack.
PAINEL TRASEIRO / BACK PANEL / PANEL TRASERO
PAREDE / WALL / PARED
Ø8 mm
Ø5/16 inches
Ø8 mm

V : 00 15
PASSO 19
Encaixar buchas 16x2088 nos furos.
STEP 19
Fit wal plugs 16x9088 in the holes.
PASO 19
Encajar tacos de pared 16x2088 en la
perforacion.


CLICK
1
2
PAREDE / WALL/ PARED
PARED / WALL / PARED
PAREDE / WALL/ PARED

PASSO 20
Posicionar 6x7090 e parafusar 16x9069.
STEP 20
Place 6x7090 and screw 16x9069.
PASO 20
Colocar 6x7090 y atornillar 16x9069.
PASSO 21
Encaixe o Rack na Parde.
STEP 21
Attach Rack on the wall.
PASO 21
Engachar el Rack en la pared.

V : 00 16


Furar apenas uma peça por gaveta.
Drill one piece per drawer.
Perforar apenas una pieza por cajón.
PASSO 22
Com a parafusadeira, termine de furar a
peça 39 com broca de Ø3.0 mm.
STEP 22
With the screwdriver, drill trough the
front of drawer 39 using Ø1/8 inch drill
bit.
PASO 22
Use un destornillador, con 3mm para
completar la perforación de la parte
frontal del cajón 39.
PASSO 23
Encaixar Contra Fundo 39 na Frente da
Gaveta 37 usando 2x0338 e parafusar
4x6533.
STEP 23
Attach Drawer Back Panel 39 to Drawer
Front 37 using 2x0338 and screw
4x6533.
PASO 23
Montar Cajón Inferior 39 en la Frente
del Cajón 37 utilizando 2x0338 y ator-
nillar 4x6533.
PASSO 24
Encaixar Lateral 38 no Contra Fundo 39
usando 2x1668 e parafusar 1x3527.
STEP 24
Attach Drawer Side 38 to Drawer Back
Panel 39 using 2x1668 and screw
1x3527.
PASO 24
Montar Cajón Lateral 38 en Cajón In-
ferior 39 utilizando 2x1668 y atornillar
1x3527.


CONTRA FUNDO / DRAWER BACK PANEL / CAJÓN INFERIOR
LATERAL GAVETA / DRAWER SIDE / CAJÓN LATERAL
CONTRA FUNDO / DRAWER BACK PANEL / CAJÓN INFERIOR

V : 00 17
PASSO 25
Encaixar Fundo de Gaveta 40.
STEP 25
Attach Drawer Botton 40.
PASO 25
Montar Fondo del Cajón 40.
PASSO 26
Encaixar Contra Fundo 39 na Lateral 38
usando 2x1668 e parafusar 1x3527.
STEP 26
Attach Drawer Back Panel 39 to Drawer
Side 38 using 2x1668 and screw 1x3527.
PASO 26
Montar Cajón Inferior 39 en Cajón La-
teral 38 utilizando 2x1668 y atornillar
1x3527.
PASSO 27
Encaixar Lateral 38 no Contra Fundo 39
usando 4x1668 e parafusar 2x3527.
STEP 27
Attach Drawer Side 38 to Drawer Back
Panel 39 using 4x1668 and screw
2x3527.
PASO 27
Montar Cajón Lateral 38 en Cajón In-
ferior 39 utilizando 4x1668 y atornillar
2x3527.




FUNDO GAVETA / DRAWER BOTTON / FONDO DEL CAJÓN
LATERAL GAVETA / DRAWER SIDE / CAJÓN LATERAL
CONTRA FUNDO / DRAWER BACK PANEL / CAJÓN INFERIOR












V : 00 18
PASSO 28
Parafusar 4x1533
1x2661 nas Laterais 38.
STEP 28
Screw 4x1533 2661 on
Drawer Side 38.
PASO 28
Atornillar 4x1533
1x2661 en Cajón Lateral 38.
PASSO 29
Passar cola 0348 e parafusar 16x3706
17 nos Paineis.
STEP 29
Aply glue 0348 and screw 16x3706 to
10 on Panels.
PASO 29
Aplicar cola 0348 y atornillar 16x3706
17 in Panels.
PAINEL / PANEL / PANEL
PAINEL / PANEL / PANEL

V : 00 19
PASSO 30
Encaixar 10x4157 e parafusar 20x0160.
STEP 30
Attach 10x4157 and screw 20x0160.
PASO 30
Montar 10X4157 atornillar 20x0160.
PASSO 31
Encaixar 4x9070 e parafusar 12x3557.
STEP 31
Attach 4x9070 and screw 12x3557.
PASO 31
Montar 4x9070 y atornillar 12x3557.
PASSO 32
Encaixar cavilhas 3x1668 na Parteleira 16.
STEP 32
Insert dowels 3x1668 on Top Shelf 16.
PASO 32
Clavijas de ajuste 3x1668 en Estante 16.








SARRAFO LATERAL / SIDE BATTEN / SOPORTE LATERAL
PRATELEIRA / TOP SHELF / ESTANTE
PAINEL / PANEL / PANEL



V : 00 20
PASSO 33
Encaixar 1x4654 na Prateleira 16.
STEP 33
Attach 1x4654 in Top Shelf 16.
PASO 33
Montar 1x4654 en la Estante 16.
PASSO 34
Encaixar Prateleira 16 e parafusar
6x3527.
STEP 34
Attach Top Shel 16and screw 6x3527.
PASO 34
Montar Estante 16 y atornillar 6x3527.
4654
PRATELEIRA / TOP SHELF / ESTANTE
PRATELEIRA / TOP SHELF / ESTANTE
PRATELEIRA / TOP SHELF / ESTANTE















