ii
LCD DISPLAY
quick start guide
320MX-2, 320MXn-2

Introducción

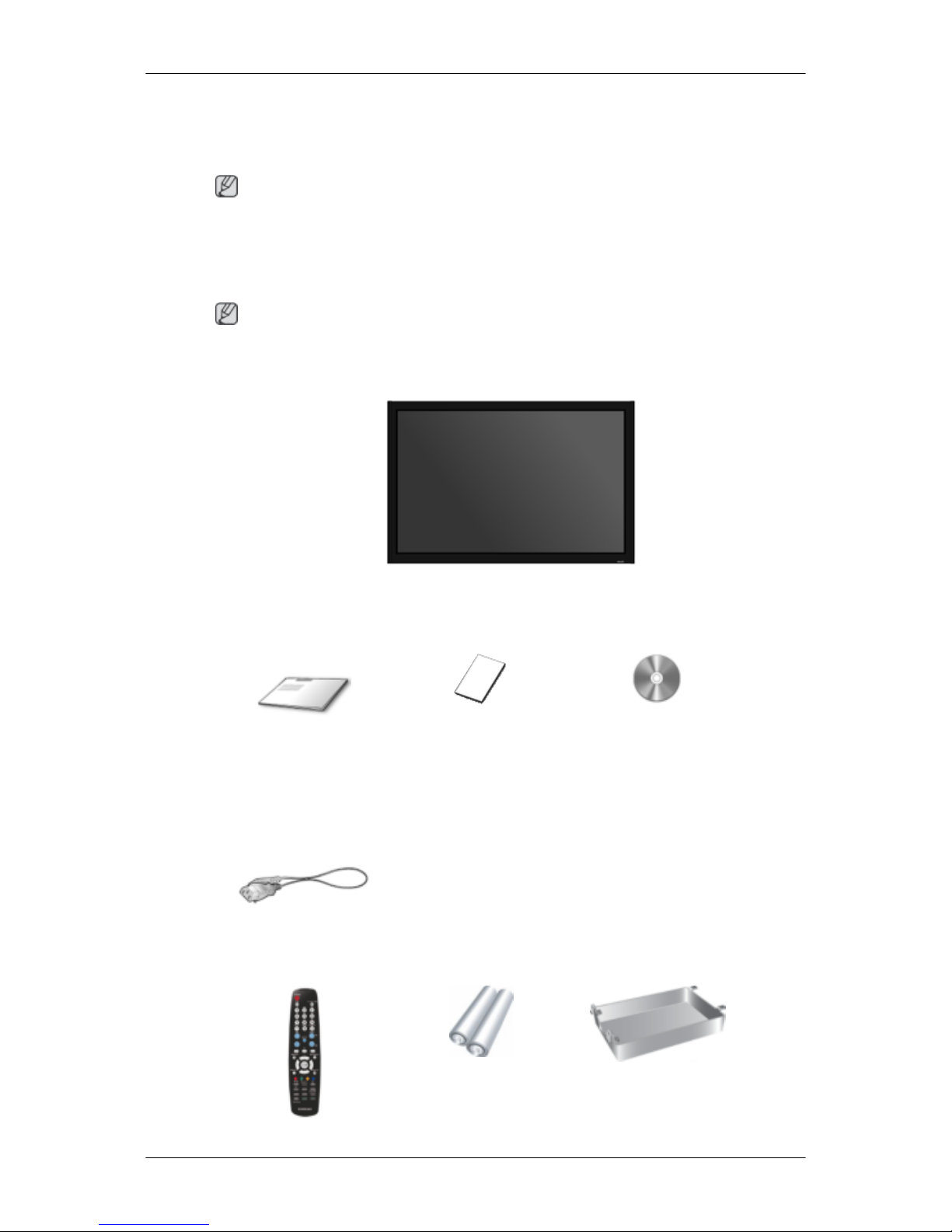

Contenido del embalaje
Nota
Compruebe que los artículos siguientes vengan incluidos con su pantalla LCD.
Si falta alguno, póngase en contacto con su distribuidor.
Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.
Nota
Este soporte no el del tipo de soporte para suelo.
Desembalaje
Pantalla LCD
Manuales
Guía de configuración ráp-
ida
Tarjeta de garantía
(No disponible en todos los
lugares)
Manual del usuario
Cables
Cable de alimentación
Otros

Otros
Mando a distancia Pilas (AAA x 2)
(No disponible en todos los
lugares)
Tapa de la unidad de disco
duro

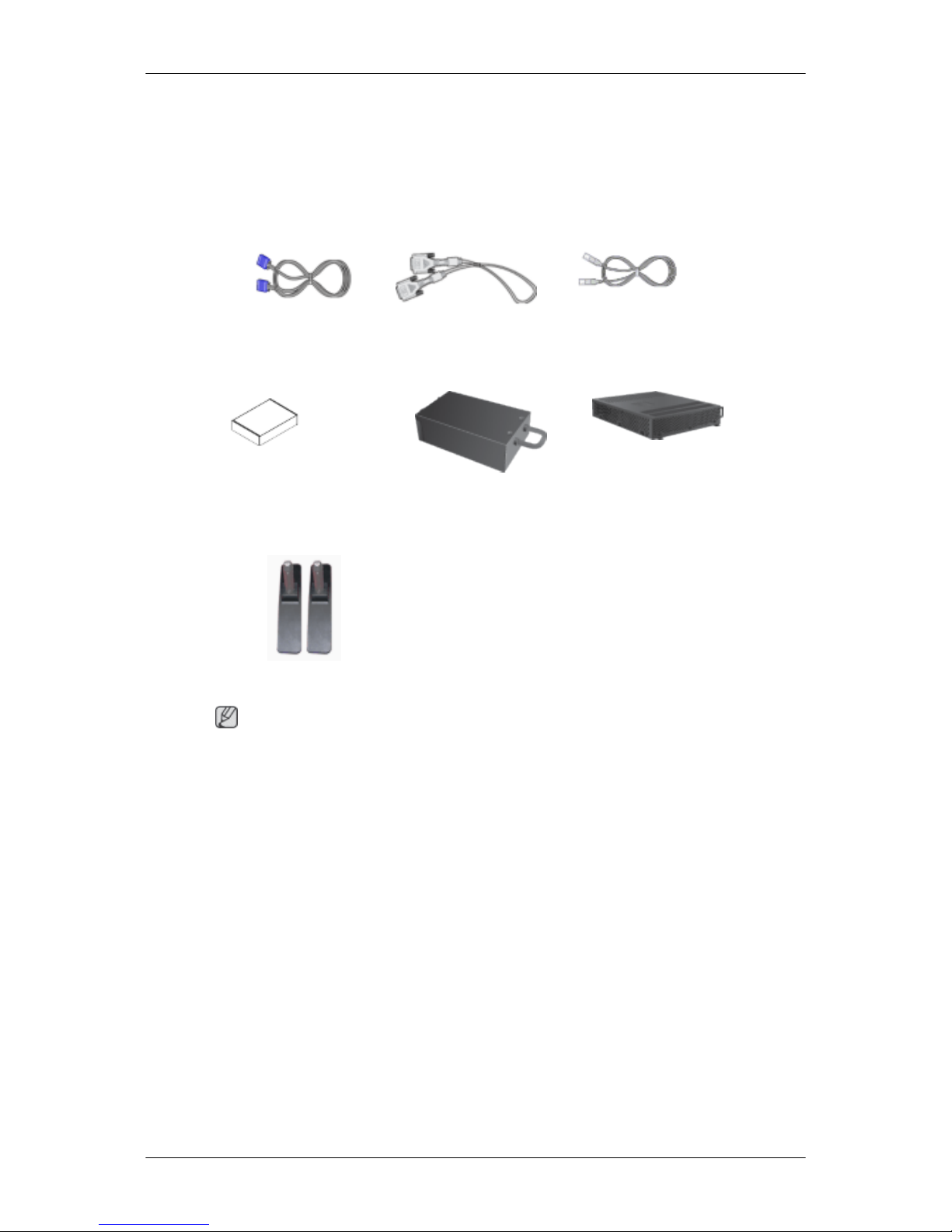

Se vende por separado
Cable D-sub Cable de DVI Cable LAN
(Sólo se aplica al modelo
MXn-2 )
Juego de montaje mural Caja del sintonizador del
televisor
Caja de red
(Sólo se aplica al modelo
MX-2 )
Juego de medio soporte
Nota
•Se pueden adquirir y conectar cajas independientes de red o de sintonizador de TV. Para
obtener información sobre cómo usar éstas, consulte los respectivos manuales del usuar-
io.
• Sólo se puede conectar una caja externa.
Introducción

Pantalla LCD

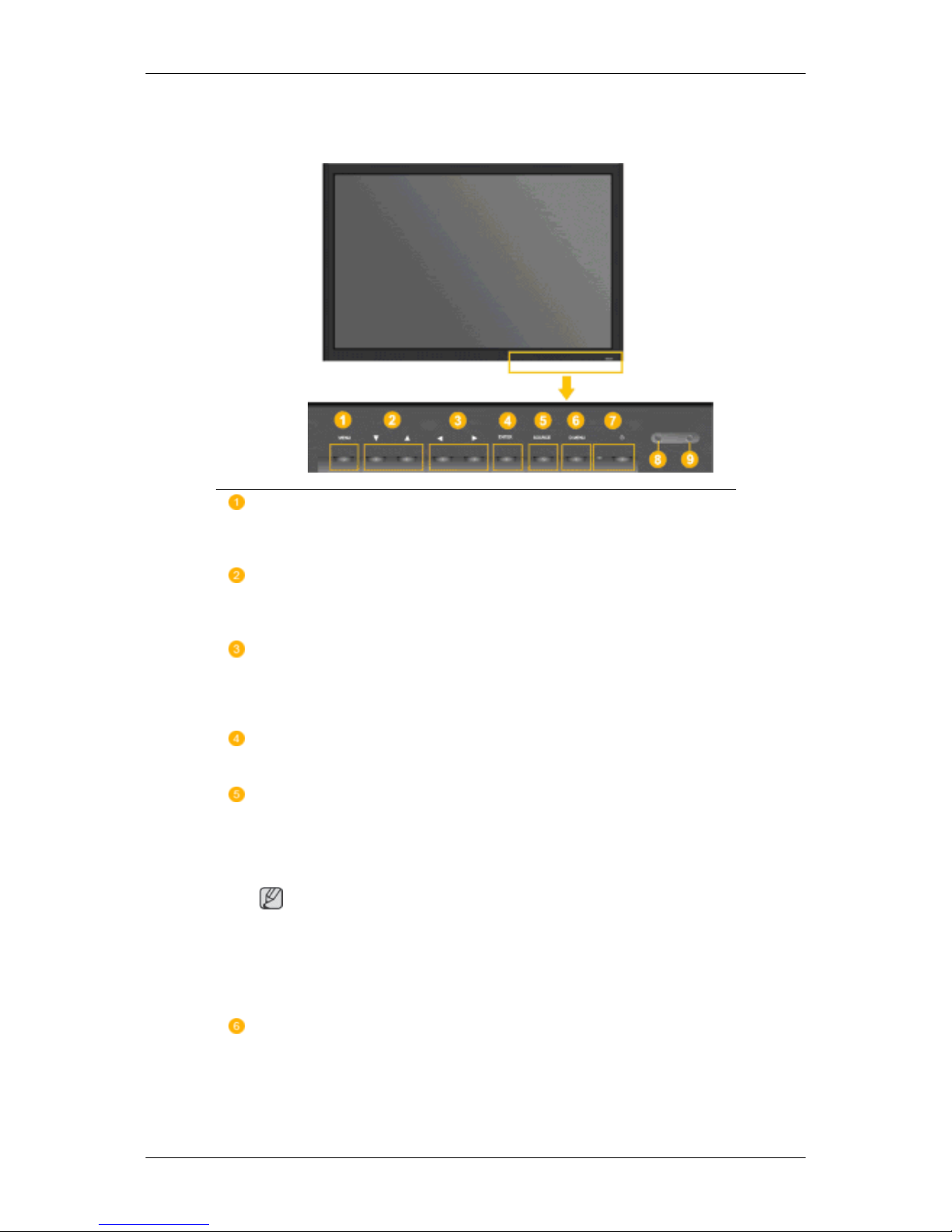

Parte frontal
Botón MENU [MENU]
Abre el menú en pantalla y sale del menú. Se usa también para salir del
menú de la pantalla o volver al menú anterior.
Botones de navegación (botones arriba y abajo)
Se mueve de un elemento de menú a otro verticalmente o ajusta los val-
ores seleccionados del menú.
Botones de ajustes (botones izquierda/derecha)/Botones del volumen
Se mueve de un elemento de menú a otro horizontalmente o ajusta los
valores seleccionados del menú. Cuando no haya visualización en la pan-
talla, pulse el botón para ajustar el volumen.
Botón ENTER [ENTER]
Activa un elemento resaltado del menú.
Botón SOURCE [SOURCE]
Cambia entre los modos PC y Vídeo. El cambio de fuente sólo se permite
en los dispositivos externos conectados a la pantalla LCD a la vez.
[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [TV]
Nota
•El menú TV está disponible cuando se instala una caja de sintonizador
de TV.
• El modelo MX-2 puede usar el menú MagicInfo si tiene un sintonizador
de red instalado.
D.MENU
Abre el D.MENU en pantalla.
Introducción

Nota
• Está disponible cuando se instala una caja de sintonizador de TV.
Botón de encendido [ ]
Utilice este botón para encender o apagar la pantalla LCD.
Indicador de encendido
Muestra el modo de ahorro de energía parpadeando en verde
Nota
Para obtener más información respecto a las funciones de ahorro de en-
ergía, consulte la sección Ahorro de energía en el manual. Para ahorrar
energía, apague la pantalla LCD cuando no la necesite o cuando la deje
sin funcionar durante largos períodos.
Sensor del mando a distancia
Encare el mando a distancia hacia ese punto de la pantalla LCD.

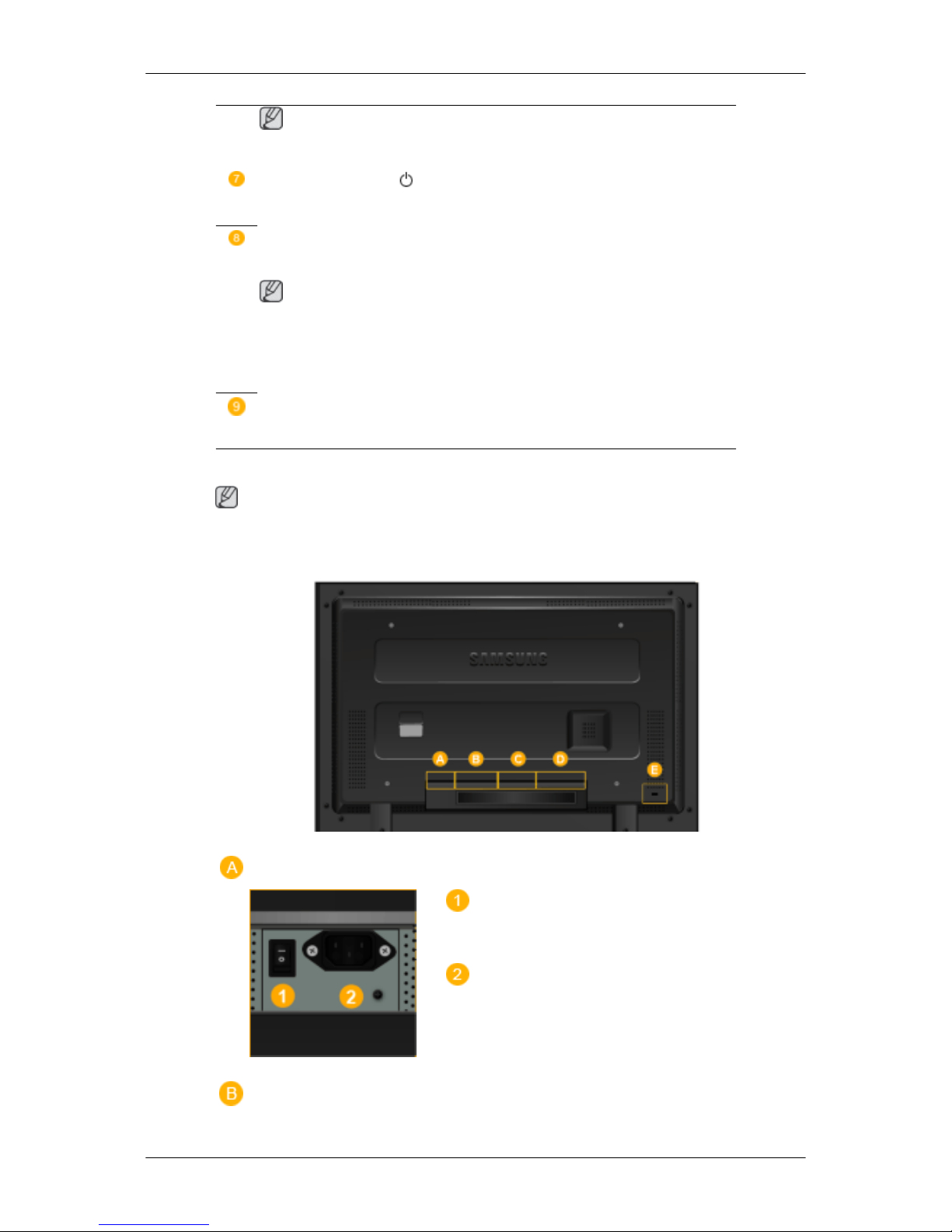

Parte posterior
Nota
Para obtener información detallada sobre las conexiones de los cables, consulte Conexión
de los cables en Configuración. La configuración de la parte posterior de la pantalla LCD
puede variar ligeramente según el modelo de pantalla LCD.
POWER S/W ON [ │ ] / OFF [O]
Enciende o apaga la pantalla LCD.
POWER IN
El cable de alimentación se enchufa en la
pantalla LCD y en el enchufe de la pared.
Introducción

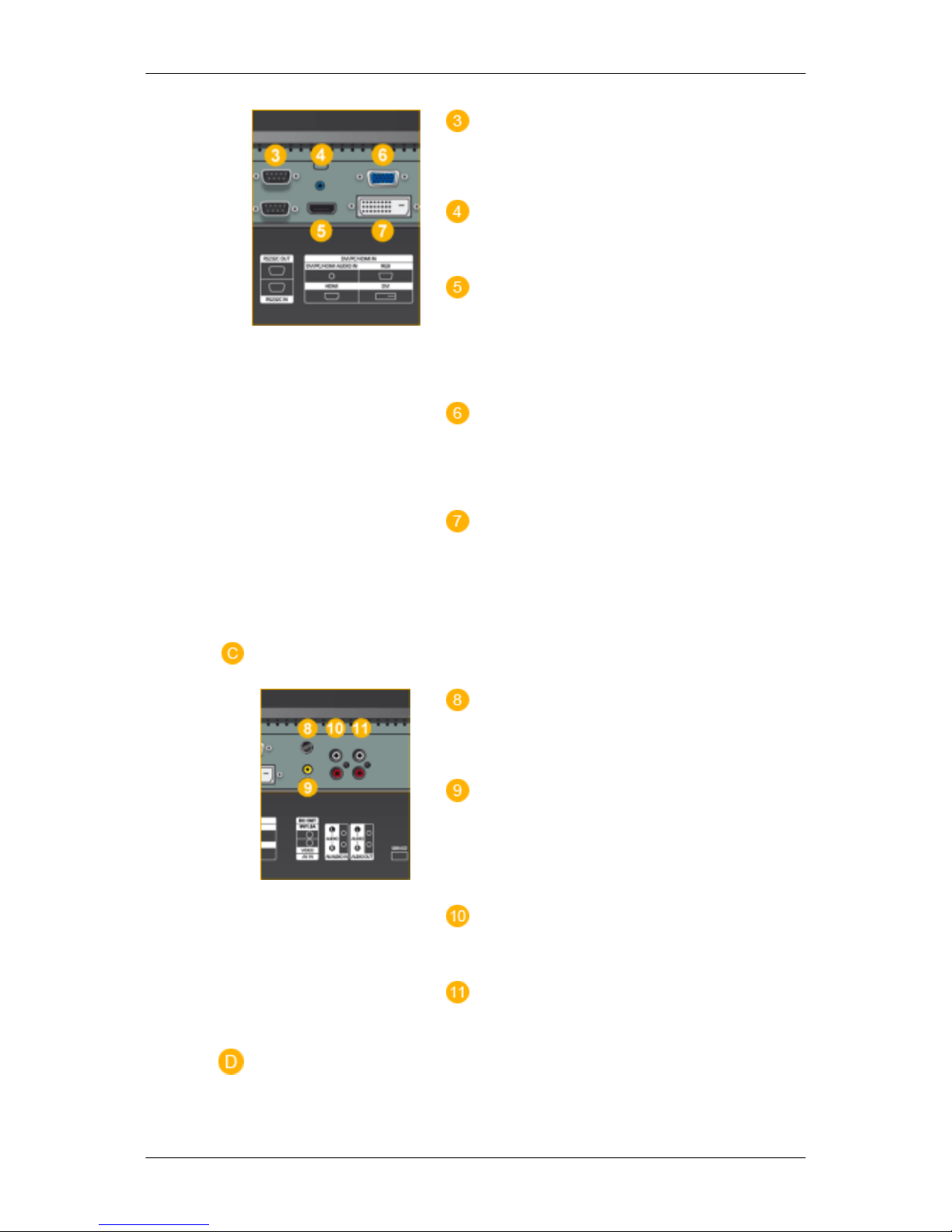

RS232C OUT/IN (Puerto serie RS232C)
Puerto de programa MDC (Control de visu-
alización múltiple)
DVI / PC / HDMI IN [DVI/PC/HDMI AU-
DIO IN] (PC/DVI/HDMI Terminal de conex-
ión para el audio (entrada)
DVI / PC / HDMI IN [HDMI]
Conecte el terminal HDMI de la parte poste-
rior de la pantalla LCD con el terminal HDMI
del dispositivo de salida digital mediante un
cable HDMI.
DVI / PC / HDMI IN [RGB](Terminal de
conexión para vídeo PC)
Mediante un cable D-Sub (D-Sub de 15 pa-
tillas) - Modo PC (PC analógico)
DVI / PC / HDMI IN [DVI] (Terminal de
conexión para vídeo PC)
Mediante un cable DVI (DVI-D a DVI-D) -
Modo DVI (PC digital)
DC OUT [5V/1.5A]
Conecte al conector POWER de la caja de
un sintonizador de TV o de red.
AV IN [VIDEO] (Terminal de conexión
para vídeo)
Conecte el terminal [ VIDEO ] de la pantalla
LCD y el terminal de salida de vídeo del dis-
positivo externo con un cable de VÍDEO.
AV AUDIO IN [L-AUDIO-R](Terminal de
conexión del audio de la pantalla LCD (en-
trada))
AV AUDIO OUT [L-AUDIO-R] (terminal
de conexión del audio de la pantalla LCD
(salida))
Introducción

RGB OUT
(Sólo se aplica al modelo MXn-2 )
LAN (Terminal de conexión para LAN)
(Sólo se aplica al modelo MXn-2 )
USB(Terminal de conexión para USB)
Compatible con teclado/ratón/dispositivo de
almacenamiento masivo
(Sólo se aplica al modelo MXn-2 )
Nota
El número de pantallas LCD que se pueden
conectar a la misma salida puede diferir se-
gún los cables, la fuente de señal, etc. Cuan-
do no hay degradación en los cables o en la
fuente de la señal, se pueden conectar hasta
10 pantallas LCD.
Kensington Lock
El bloqueo Kensington es un dispositivo que
se utiliza para fijar físicamente el sistema
cuando se utiliza en un sitio público. El dis-
positivo de bloqueo debe adquirirse por sep-
arado. El aspecto y el método de bloqueo
pueden variar respecto a la ilustración, se-
gún el fabricante. Consulte el manual que se
proporciona con el bloqueo Kensington para
un uso adecuado. El dispositivo de bloqueo
debe adquirirse por separado.
Nota
La ubicación del bloqueo Kensington puede
ser diferente, según su modelo.
Uso del bloqueo antirrobo
Kensington
1. Inserte el dispositivo de bloqueo en la
ranura Kensington de la pantalla LCD
y gírelo en el sentido del bloqueo
.
2. Conecte el cable de bloqueo Kensing-
ton.
Introducción

3. Fije el bloqueo Kensington a una mesa
o un objeto de oficina pesado.
Nota
Consulte Conexión de los cables para obtener más información acerca de los cables de
conexión.
Mando a distancia
Nota
El rendimiento del mando a distancia puede resultar afectado por un televisor u otro dispo-
sitivo electrónico que funcionen cerca de la pantalla LCD, provocando un mal funcionamiento
debido a las interferencias con la frecuencia.
POWER
OFF
Number Buttons
Botón DEL
+ VOL -
MUTE
TV/DTV
MENU
INFO
BOTONES DE COLORES
TTX/MIX
STILL
AUTO
S.MODE
MDC
LOCK
SOURCE
ENTER/PRE-CH
CH/P
D.MENU
GUIDE
RETURN
Botones arriba/abajo, derecha/izquierda
EXIT
SRS
Introducción

MagicInfo
P.MODE
DUAL/MTS
PIP
SWAP
1. POWER Enciende el producto.
2. Off Apaga el producto.
3. Number Buttons Púlselo para cambiar el canal.
4. Botón DEL
El botón "-" funciona sólo para DTV. Se utiliza para selec-
cionar MMS (multicanal) para un DTV.
5. + VOL - Ajusta el volumen de audio.
6. MUTE Hace una pausa (silencia) temporalmente la salida de au-
dio. Se muestra en la esquina inferior izquierda de la pan-
talla. El audio se reanuda si se pulsa MUTE o - VOL + en el
modo de silencio.
7. TV/DTV Selecciona directamente los modos de TV y DTV.
8. MENU Abre el menú en pantalla y sale del menú o cierra el menú
de ajuste.
9. Activa un elemento resaltado del menú.
10. INFO La información actual de la imagen aparece en la esquina
superior izquierda de la pantalla.
11.COLOR BUTTONS Púlselo para agregar o borrar canales y para guardarlos en
la lista de canales favoritos del menú “Lista de canales”.
12. TTX/MIX Los canales de televisión proporcionan servicios de infor-
mación escrita a través del teletexto.
- Botones del teletexto
Para obtener más información > TTX / MIX
13.STILL Pulse el botón una vez para congelar la pantalla. Vuelva a
pulsarlo para descongelarla.
14.AUTO Ajusta la pantalla automáticamente en el modo PC. Cuando
se cambia la resolución en el panel de control, la función se
ejecuta automáticamente.
15. S.MODE Cuando se pulsa este botón, se muestra el modo actual en
la parte central inferior de la pantalla. La pantalla LCD cuen-
ta con un amplificador estéreo de alta fidelidad incorporado.
A continuación, vuelva a pulsar el botón para pasar los
modos preconfigurados disponibles. ( Estándar → Música
→ Película → Diálogo → Personal )
Introducción

16.MDC Botón de lanzamiento rápido de MDC.
17.LOCK Activa o desactiva todas las teclas del funciones del mando
a distancia y de la pantalla LCD excepto los botones de en-
cendido y LOCK.
18. SOURCE Pulse el botón para cambiar la SOURCE de la señal de en-
trada.
El cambio de SOURCE sólo se permite en dispositivos ex-
ternos conectados a la pantalla LCD a la vez.
19. ENTER/PRE-CH Este botón se utiliza para volver al canal anterior inmedia-
tamente.
20. CH/P En el modo TV, selecciona los canales de TV.
21.D.MENU Pantalla del menú DTV
22.GUIDE Pantalla de la guía electrónica de programas (EPG).
23. RETURN Vuelve al menú anterior.
24. Botones arriba/abajo,
derecha/izquierda
Se mueve de un elemento de menú a otro horizontalmente,
verticalmente o ajusta los valores seleccionados del menú.
25. EXIT Sale de la pantalla del menú.
26. SRS Selecciona el modo SRS TruSurround XT.
27.MagicInfo Botón de lanzamiento rápido de MagicInfo .
28. P.MODE Cuando se pulsa este botón, se muestra el modo de imagen
actual en la parte central inferior de la pantalla.
AV / HDMI / TV : P.MODE
La pantalla LCD tiene cuatro ajustes de imagen automáti-
cos establecidos previamente en la fábrica. A continuación,
vuelva a pulsar el botón para pasar los modos preconfigur-
ados disponibles. ( Dinámico → Estándar → Película →
Personal)
PC / DVI / MagicInfo: M/B (MagicBright)
MagicBright es una función que proporciona el entorno de
visualización óptimo, dependiendo del contenido de la im-
agen que se esté viendo. A continuación, vuelva a pulsar el
botón para pasar los modos preconfigurados disponibles.
(Ocio → Internet → Texto→ Personal )
29. DUAL/MTS
DUAL-
Mientras se ve la televisión se pueden activar STEREO/
MONO, DUAL l / DUAL ll y MONO/NICAM MONO/NICAM
STEREO, según el tipo de emisión, con el botón DUAL del
mando a distancia.
MTS-
Introducción

Puede seleccionar el modo MTS (Multichannel Television
Stereo).
Tipo de audio Modo MTS/S Predetermina-
do
FM estéreo Mono Mono Cambio man-
ual
Estéreo Mono ↔ Estéreo
SAP Mono ↔ SAP Mono
30. PIP Cada vez que se pulsa el botón, se muestra una pantalla
PIP.
- Esta función no está operativa en esta pantalla LCD.
31. SWAP Intercambia el contenido de la imagen PIP y la principal. La
imagen de la ventana PIP se muestra en la pantalla principal
y la imagen de la pantalla principal se muestra en la ventana
PIP.
- Esta función no está operativa en esta pantalla LCD.

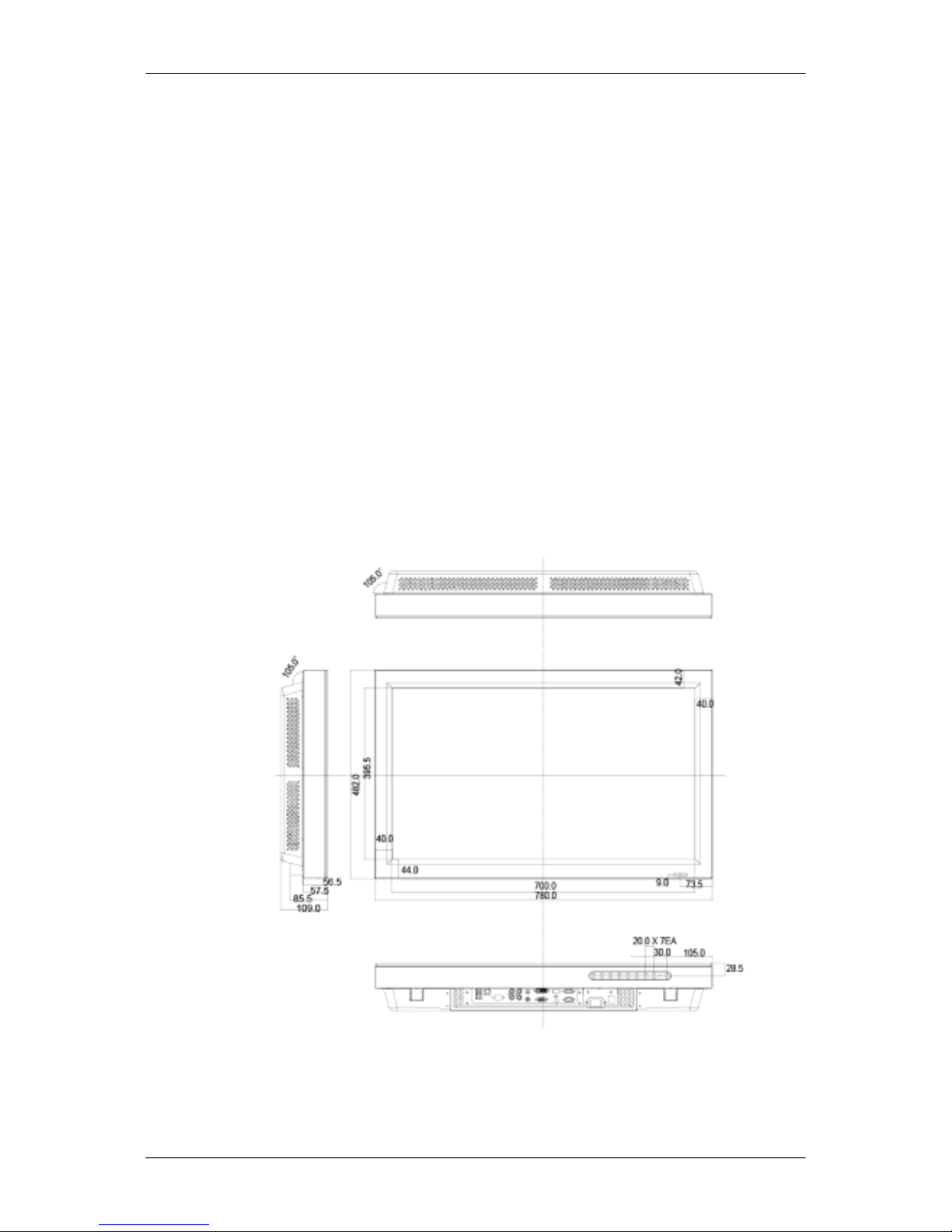

Disposición mecánica
Disposición mecánica
Introducción

Cabezal de la pantalla LCD
TAMAÑO DEL MODELO DE RED

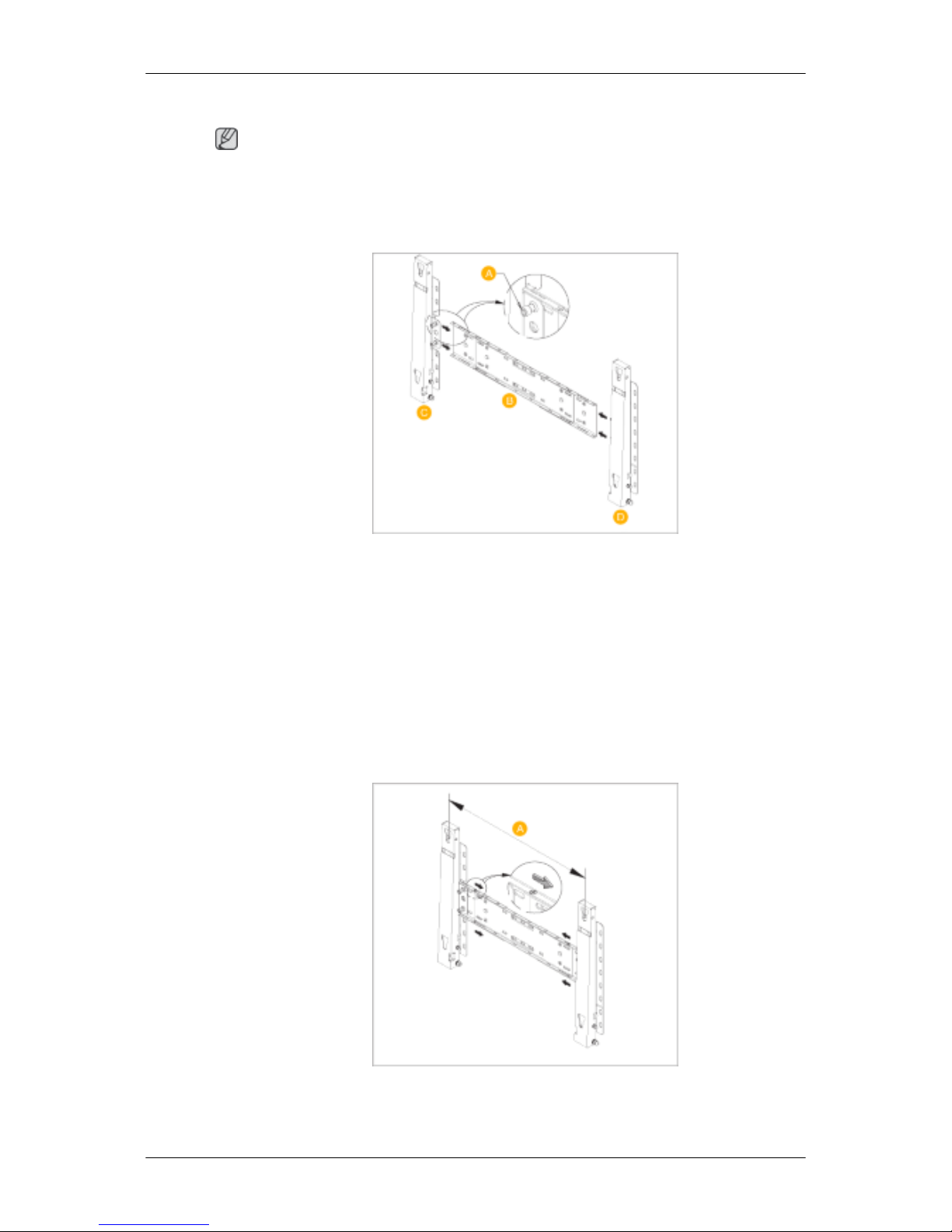

Instalación del soporte VESA
• Cuando instale VESA, debe comprobar que cumpla las normas internacionales VESA.
• Adquisición del soporte VESA e información de instalación: Póngase en contacto con el
distribuidor SAMSUNG más cercano para realizar el pedido. Una vez realizado éste, re-
cibirá la visita de instaladores profesionales que le instalarán el soporte.
• Al menos se necesitan dos personas para mover la pantalla LCD.
• SAMSUNG no se hace responsable de ningún daño al producto ni de lesiones personales
causadas por una instalación realizada personalmente por el cliente.
Introducción

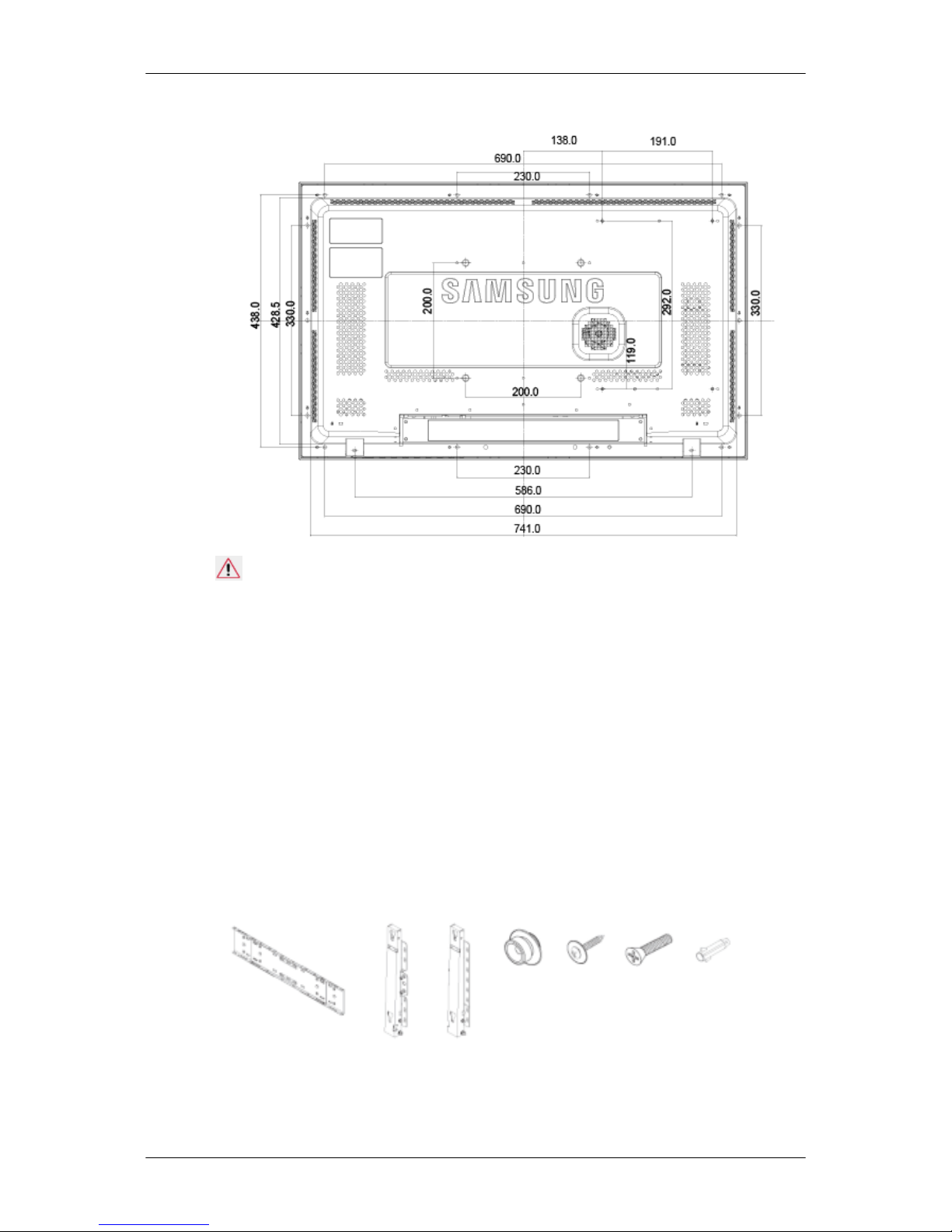

Dimensiones
Aviso
Para asegurar el soporte en la pared, utilice tornillos máquina de 6 mm de diámetro y de 8
a 12 mm de longitud.
Instalación del soporte en la pared
• Póngase en contacto con un técnico para instalar el soporte en la pared.
• SAMSUNG Electronics no se hace responsable de ningún daño al producto ni de lesiones
a los clientes si la instalación la realizan éstos personalmente.
• Este producto se debe instalar en paredes de cemento. Si se instala en paredes de es-
cayola o de madera se puede caer.
Componentes
Use sólo los componentes y accesorios suministrados con el producto.
Soporte de pared (1) Guías (izquierda 1,
derecha, 1)
Colga-
dor de
plástico
(4)
Tornillo
(A) (11)
Tornillo
(b) (4)
Anclaje
(11)
Introducción

Montaje del soporte de pared
Nota
Hay dos guías (izquierda y derecha). Úselas correctamente.
1. Inserte y apriete el tornillo cautivo según la dirección de la flecha.
Una vez hecho, monte el soporte en la pared.
Hay dos guías (izquierda y derecha). Úselas correctamente.
A - Tornillo cautivo
B - Soporte de pared
C - Guía (izquierda)
D - Guía (derecha)
2. Antes de agujerear la pared, compruebe si la longitud entre los dos orificios de sujeción
en la parte posterior del producto es correcta.
Si es demasiado corta o demasiado larga, afloje todos o alguno de los 4 tornillos del
soporte de pared para ajustar la longitud.
A - Longitud entre los dos orificios de sujeción
Introducción

3. Compruebe el diagrama de la instalación y marque los puntos de los orificios en la pared.
Utilice una broca de 5 mm para taladrar orificios de más de 35 mm de profundidad.
Inserte cada anclaje en el orificio correspondiente. Haga coincidir los orificios de los
soportes y las guías con los correspondientes de la pared e inserte y apriete los 11
tornillos A.
Para montar el producto en el soporte de pared.
La forma del producto puede variar según el modelo. (Los montajes de los colgadores de
plástico y los tornillos son iguales.)
1. Retire los 4 tornillos de la parte posterior del producto.
2. Inserte el tornillo B en el colgador de plástico.
Aviso
•Monte el producto en el soporte de pared y asegúrese de que esté adecuadamente
fijado en los colgadores de plástico derecho e izquierdo.
• Tenga cuidado cuando monte el producto en el soporte, ya que se podría pillar los
dedos.
• Asegure firmemente el soporte en la pared para evitar que el producto se mueva o
caiga después de la instalación.
Introducción

3. Apriete los 4 tornillos del paso 2 (colgador de plástico + tornillo B) en los orificios pos-
teriores del producto.
4. Retire los pasadores de seguridad (3) e inserte los 4 colgadores del producto en los
orificios (1) correspondientes del soporte. Coloque el producto (2) de modo que quede
bien asentado en el soporte. Vuelva a colocar y apretar los pasadores de seguridad (3)
para sujetar el producto al soporte.
A - Pantalla LCD
B - Soporte de pared
C - Pared
Ajuste del ángulo del soporte de pared
Ajuste el ángulo del soporte -2˚ antes de instalar éste en la pared.
1. Fije el producto en el soporte de pared.
2. Sujete el producto por la parte central superior y tire de él hacia adelante (dirección de
la flecha) para ajustar el ángulo.
Introducción

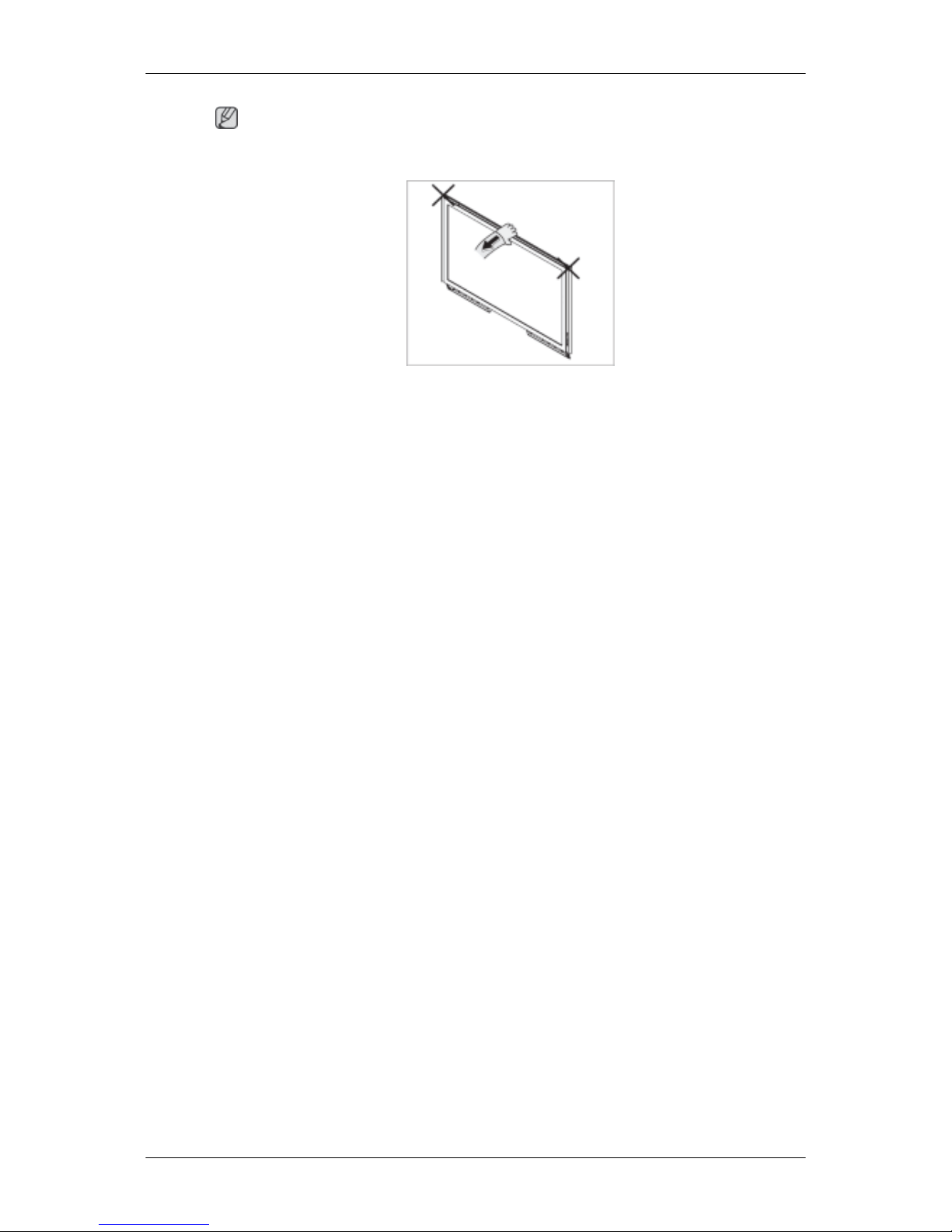

Nota
Puede ajustar un ángulo entre -2˚ y 15˚.
Para ajustar el ángulo debe utilizar la parte superior central del producto, no las partes lat-
erales derecha o izquierda.
Introducción

Conexiones
Conexión de un ordenador
Utilice un cable de alimentación con toma de tierra
•Si no está instalada correctamente, la toma de tierra puede provocar
descargas eléctricas. Debe establecer una toma de tierra correcta an-
tes de conectar la corriente CA. Cuando desconecte la toma de tierra,
antes debe desconectar la corriente CA.
Nota
El ordenador y los dispositivos de entrada AV, como reproductores DVD, aparatos de vídeo
o videocámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada
sobre cómo conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.
Conecte el cable de alimentación de la pantalla LCD al puerto de alimen-
tación de la parte posterior de la pantalla LCD. Active el interruptor de
alimentación.
Hay 2 formas para conectar el D-sub a la pantalla LCD. Elija uno:
Uso del conector D-Sub (analógico) en la tarjeta de vídeo.
• Conecte el D-sub al puerto RGB de 15 patillas de la parte posterior de
la pantalla LCD y al puerto D-sub de 15 patillas del ordenador.
Uso del conector DVI (digital) en la tarjeta de vídeo.
• Conecte el cable DVI al puerto DVI de la parte posterior de la pantalla
LCD y al puerto DVI del ordenador.

Conecte el cable de audio de la pantalla LCD al puerto de audio de la parte
posterior del ordenador.
Nota
• Encienda el ordenador y la pantalla LCD.
• El cable DVI es opcional.
• Póngase en contacto con un centro de servicio técnico de SAMSUNG Electronics local
para adquirir los artículos adicionales.

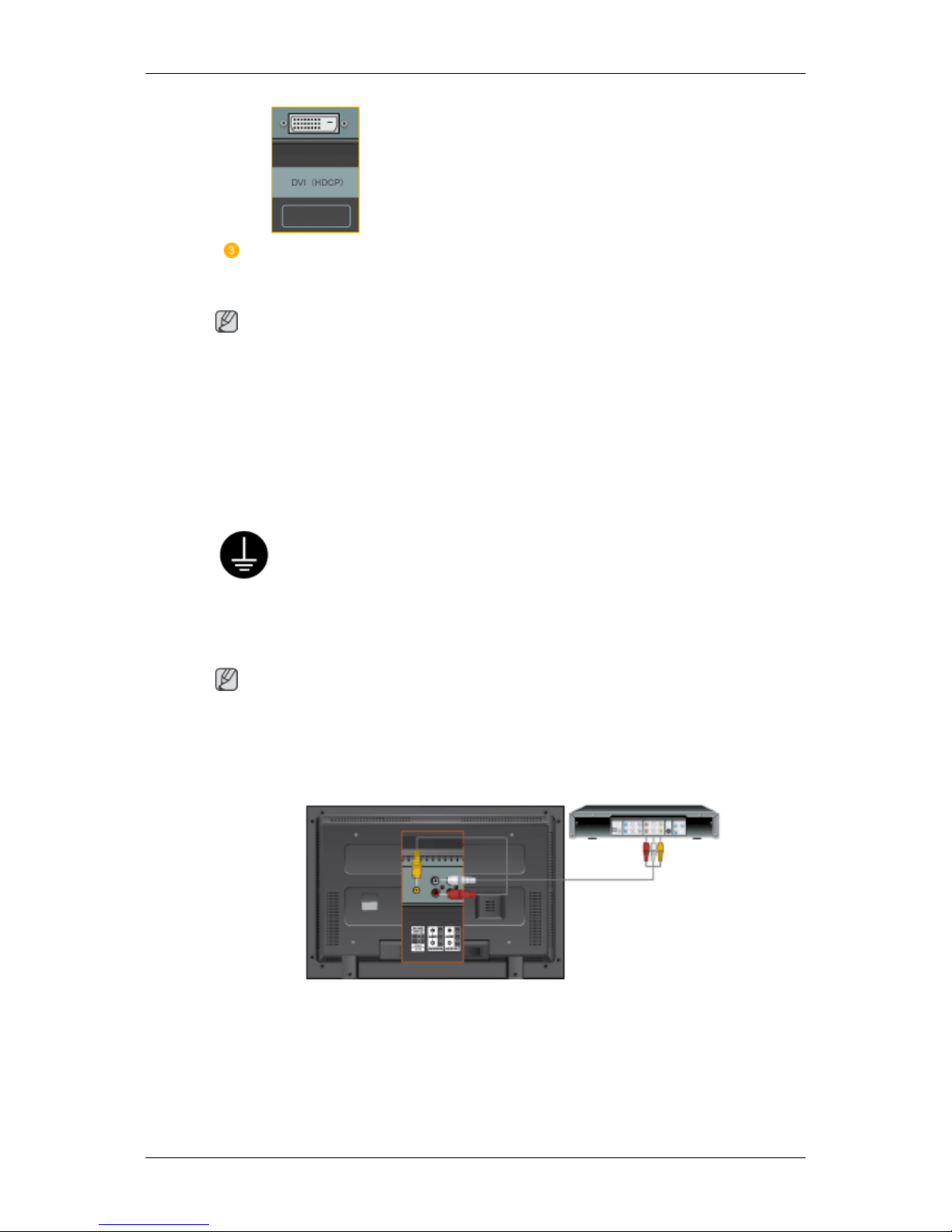

Conexión con otros dispositivos
Utilice un cable de alimentación con toma de tierra
•Si no está instalada correctamente, la toma de tierra puede provocar
descargas eléctricas. Debe establecer una toma de tierra correcta an-
tes de conectar la corriente CA. Cuando desconecte la toma de tierra,
antes debe desconectar la corriente CA.
Nota
El ordenador y los dispositivos de entrada AV, como reproductores DVD, aparatos de vídeo
o videocámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada
sobre cómo conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.
Conexión de dispositivos AV
1. Conecte el puerto del DVD, VCR (decodificador DVD/DTV) al puerto [R-AUDIO-L] de la
pantalla LCD.
2. A continuación, inicie el DVD, el aparato de vídeo o la videograbadora con un disco DVD
o una cinta insertados.
3. Seleccione AV con el botón SOURCE .
Conexiones

Nota
La pantalla LCD tiene terminales AV para conectar los dispositivos de entrada AV, como
DVD, aparatos de vídeo y videocámaras. Se puede disfrutar de las señales AV mientras la
pantalla LCD esté encendida.
Conexión a una videocámara
1. Localice los terminales de salida AV de la videocámara. Normalmente se encuentran en
la parte lateral o posterior de la videocámara. Conecte un conjunto de cables de audio
entre los terminales AUDIO OUTPUT de la videocámara y el terminal AV AUDIO IN [L-
AUDIO-R] de la pantalla LCD.
2. Conecte un conjunto de cables de vídeo entre el terminal VIDEO OUTPUT de la video-
cámara y el terminal AV IN [VIDEO] de la pantalla LCD.
3. Seleccione AV para conectar una videocámara con el botón Source de la parte frontal
de la pantalla LCD o del mando a distancia.
4. A continuación, inicie la videocámara con una cinta insertada.
Nota
Los cables de audio y vídeo que se muestran aquí vienen normalmente con la videocámara.
(Si no fuera así, deberá adquirirlos en una tienda de electrónica.) Si la videocámara es es-
téreo, debe conectar un juego de dos cables.
Conexión mediante un cable HDMI
Nota
•Los dispositivos de entrada como el DVD digital se conectan al terminal HDMI de la pan-
talla LCD mediante el cable HDMI.
• No se puede conectar el PC al terminal HDMI.
Conexiones
