Samsung Samtron 98BDF User manual

SAMTRON 96BDF/98BDF

Español > Principal > Indice
Página Principal Visualización en Pantalla
Instrucciones de seguridad Investigación de fallas
Nomenclatura Lista de chequeo
Fuente de alimentación Q & A
Instalación Investigación del dispositivo de
Autoprueba
Limpieza
Otros
Introducción Especificaciones
Desempaque Generales
Parte Delantera Mode de Pantalla Prefijado
Parte Posterior Administrador de Energía
Fondo
Instalación Información
Conexión del Monitor Servicio
Instalación del Controlador de Video Términos
Automático Regulatory
Manual
Instalación de la Base
Autoridad

Español > Principal > Instrucciones de seguridad > Nomenclatura
Nomenclatura
Fuente de
alimentación
Instalación
Limpieza
Otros

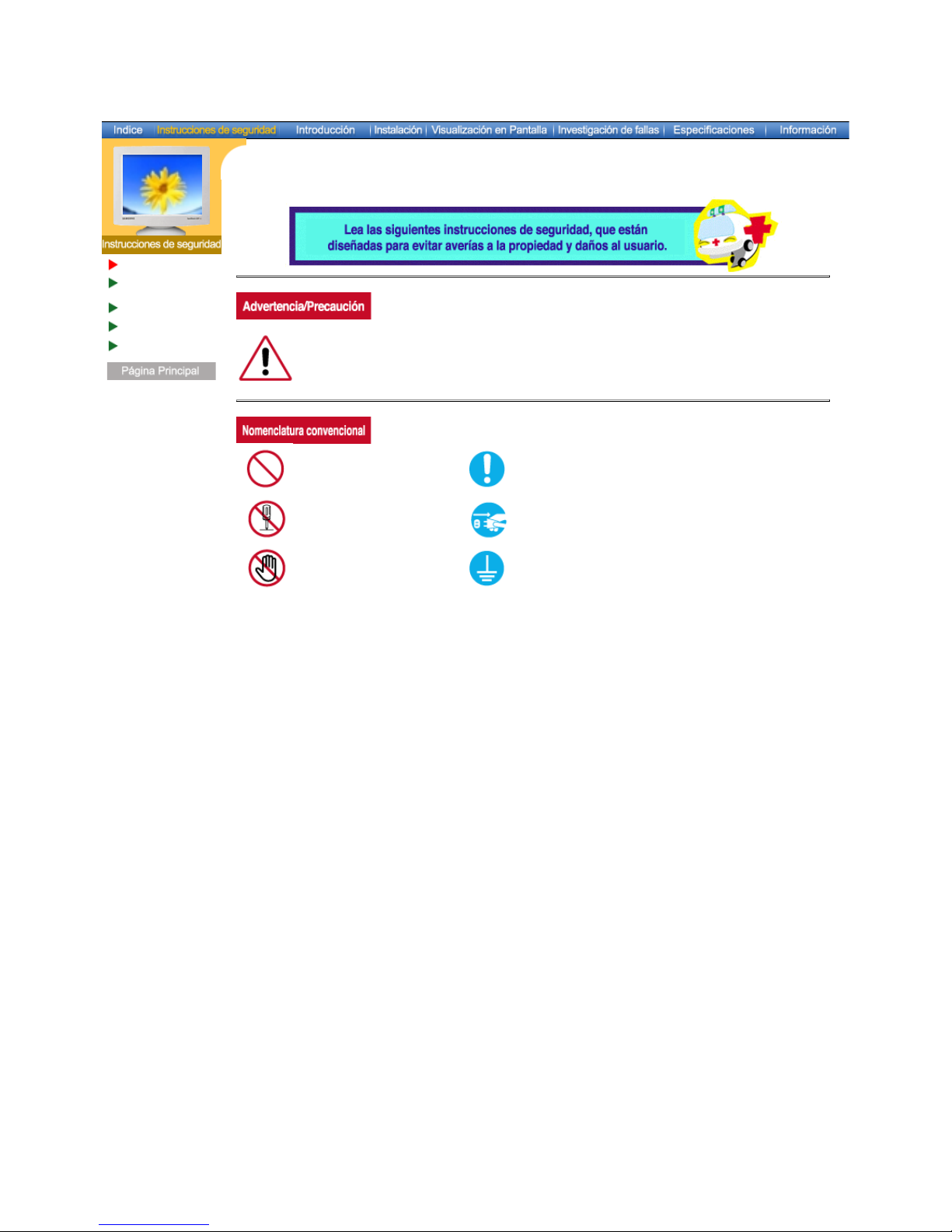

Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría
ocasionar daños físicos o perjuicios al equipo.
Prohibido. Es importante leer y entender en todo momento.
No desensamblar. Desconectar el enchufe del tomacorriente.
No tocar. Conectar a tierra para prevenir una descarga
eléctrica.

Español > Principal > Instrucciones de seguridad > Fuente de alimentación
Nomenclatura
Fuente de
alimentación
Instalación
Limpieza
Otros
Cuando no use el computador durante largos periodos de tiempo, ajústelo a
DPMS. Si usa un protector de pantalla, póngalo al modo de pantalla activa.
zSi el tamaño de su monitor es pequeño, o si la imagen está presente por
periodos largos de tiempo, es probable que vea imágenes secundarias
debido al daño de la sustancia fluorescente de la parte interior del CRT.
No use un enchufe estropeado o flojo.
zEsto podría originar una descarga eléctrica o fuego.
No jale el enchufe del cordón ni toque el enchufe con las manos
mojadas.
zEsto podría ocasionar una descarga eléctrica o fuego.
Use sólamente conectores y receptáculos apropiados para hacer la
conexión a tierra.
zUna conexión a tierra inapropiada podría causar una descarga
eléctrica o una avería en el equipo.
No doble excesivamente el enchufe ni el cordón, tampoco coloque
objetos pesados sobre él, esto podría ocasionar daños.
zEl incumplimiento de esta recomendación podría causar una
descarga eléctrica o fuego.
Desconecte el enchufe del tomacorriente durante tormentas o
relámpagos o si no es usado por un periodo largo de tiempo.
zEl incumplimiento de esta recomendación podría causar una
descarga eléctrica o fuego.
No conecte muchas extensiones o enchufes a un tomacorriente.
zEsto podría ocasionar fuego.

Español > Principal > Instrucciones de seguridad > Instalación
Nomenclatura
Fuente de
alimentación
Instalación
Limpieza
Otros
No cubrir las rejillas de ventilación del cabinete del monitor.
zUna mala ventilación podría causar averías o fuego.
Ponga el monitor en un lugar con poca humedad y un mínimo de
polvo.
zPodría producirse un corto circuito o fuego en el interior del
monitor.
No deje caer el monitor cuando lo mueva.
zEsto podría causar daño al producto o al cuerpo humano.
Ponga el monitor en una superficie plana y estable.
zEl monitor puede causar lesiones al caerse.
Coloque el monitor cuidadosamente.
zPodría dañarse o romperse.
No asiente el monitor sobre la pantalla.
zSe podría dañar la superficie CRT.
No use el monitor sin su soporte.
zPodría estropearse u originarse fuego debido a una mala
ventilación.
zSi usa el monitor sin el soporte suministrado, tome precauciones
para asegurar una ventilación apropiada.

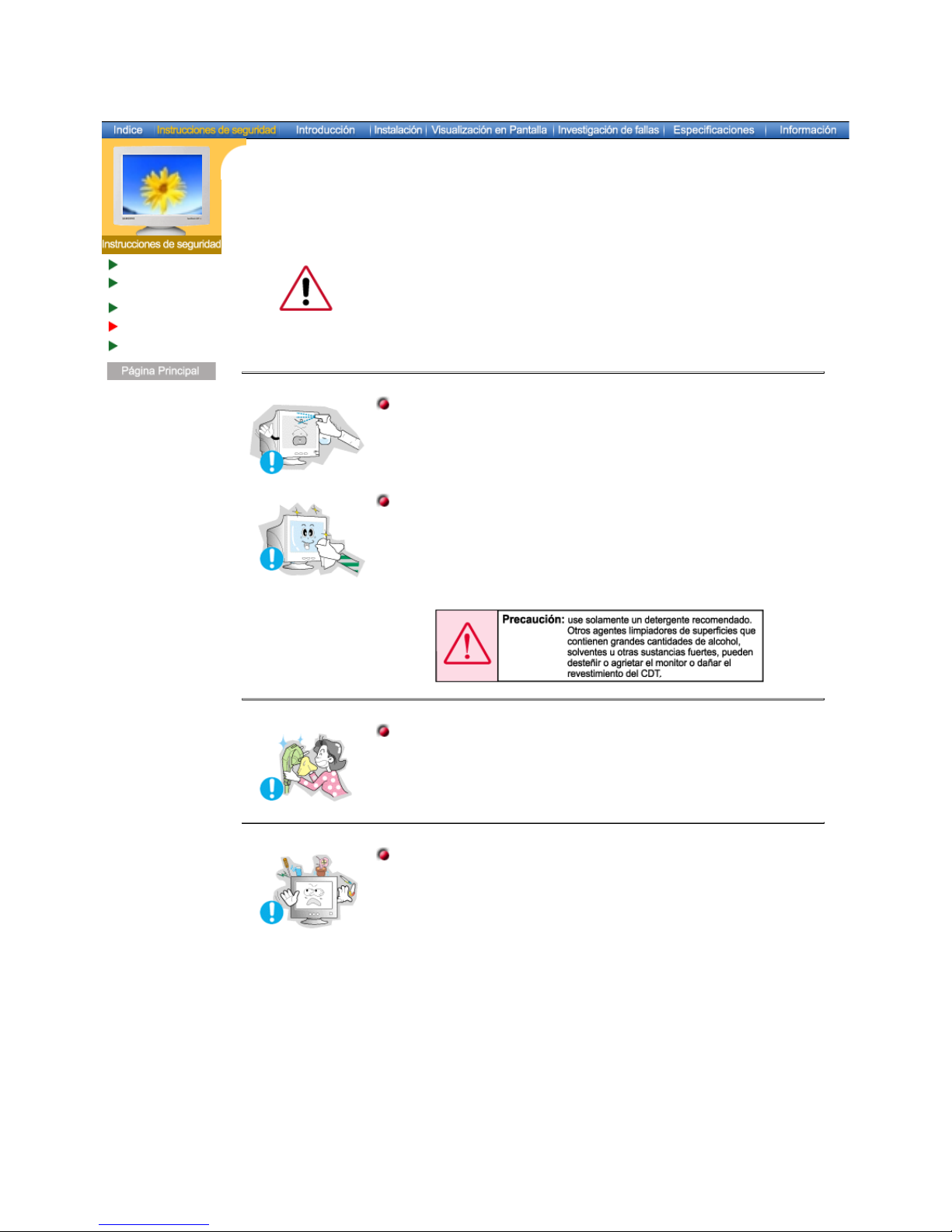

Español > Principal > Instrucciones de seguridad > Limpieza
Nomenclatura
Fuente de
alimentación
Instalación
Limpieza
Otros
Cuando limpie la caja del monitor o la superficie del CRT, limpie con una
tela suave, ligeramente mojada.
No limpie el monitor Plano con agua. Use un detergente suave diluido
en agua.
(Algunos detergentes contienen cantidades significativas de solventes
fabricados a base de alcohol, los cuales pueden dañar (cambio de color) o
agrietar la caja del monitor. La cubierta antibrillo/antiestática del CRT podría
ser afectada.)
Antes de usar el detergente, dilúyalo con agua (proporción 1:10).
No rocíe detergente directamente sobre el monitor.
Use el detergente recomendado con una tela suave.
zUsted puede evitar dañar la cubierta del CRT, o desteñir, agrietar
o disolver el cabinete del monitor.
zPuede comprar un detergente recomendado en cualquier Centro
de Servicios Samsung.
Si el conector entre el enchufe y el pin está oxidado o sucio,
límpielo apropiadamente con una tela seca.
zUn conector sucio puede causar una descarga eléctrica o fuego.
No ponga recipientes con agua, productos químicos o cualquier
objeto metálico pequeño sobre el monitor.
zEsto podría causar daño, una descarga eléctrica o fuego.
zSi una sustancia extraña entra en el monitor, desconecte el
enchufe y luego contáctese con el centro de servicios.

Español > Principal > Instrucciones de seguridad > Otros
Nomenclatura
Fuente de
alimentación
Instalación
Limpieza
Otros

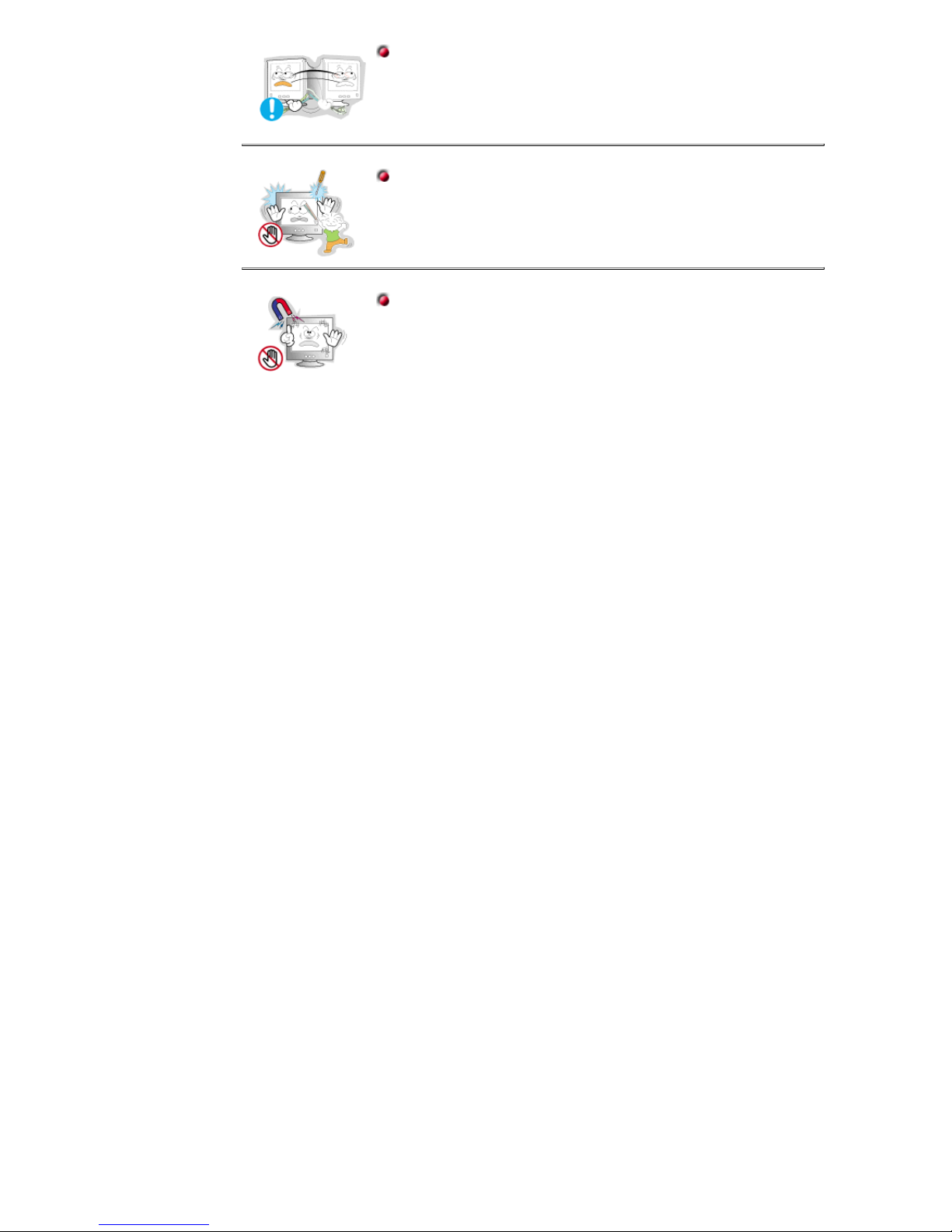

IMPORTANTE:
PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA
DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR
Y OPERAR EL APARATO, CONSERVE EL MANUAL PARA FUTURAS
REFERENCIAS, GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE OPERAR
EL APARATO Y GUÁRDELO PARA REFERENCIAS FUTURAS.
No saque la cubierta (o la parte posterior). El usuario no debe hacer
reparaciones por sí mismo.
zEsto podría causar una descarga eléctrica o fuego.
zSolicite la revisión al personal calificado de reparaciones y
mantenimiento.
Si su monitor no funciona normalmente- en particular, si hay
algunos sonidos inusuales o sale algún olor del interior-
desconéctelo inmediatamente y contáctese con un centro de venta
autorizado o un centro de servicios.
zEsto podría causar una descarga eléctrica o fuego.
No asiente objetos pesados sobre la pantalla.
zEsto podría causar una descarga eléctrica o fuego.
Por cada hora de trabajo que pase mirando la pantalla, debería
descansar unos 5 minutos.
zEso disminuirá la fatiga de sus ojos.
No use o no almacene sustancias inflamables cerca del monitor.
zEsto podría causar una explosión o fuego.
No trate de mover el monitor jalándolo del cordón o del cable de
señal.
zEsto podría causar averías, descarga eléctrica o fuego debido al
daño del cable.

sólamente el cordón o el cable de señal.
zEsto podría causar una avería, descarga eléctrica o fuego debido
al daño del cable.
Nunca meta algo metálico en las aberturas del monitor.
zEsto podría causar una descarga eléctrica, fuego o lesiones.
Mantenga el monitor lejos de sustancias magnéticas.
zEsto podría causar una descoloración del monitor.
No mueva el monitor a la izquierda o a la derecha jalando

Desempaque
Parte Delantera
Parte Posterior
Fondo
Monitor y Soporte
(Algunos modelos llevan incorporados un
soporte.)
Verifique que los siguientes productos estén
incluidos con el monitor. Si faltara alguno,
contáctese con su distribuidor.
Cordón eléctrico
Soporte
Guía de Instalación Rápida
Documento de garantía
(no está disponible en todas las
localidades)
Manual del Usuario y
CD de Instalación de la Unidad de
Disco (Controlador)
USB Hub (Opción)

Desempaque
Parte Delantera
Parte Posterior
Fondo

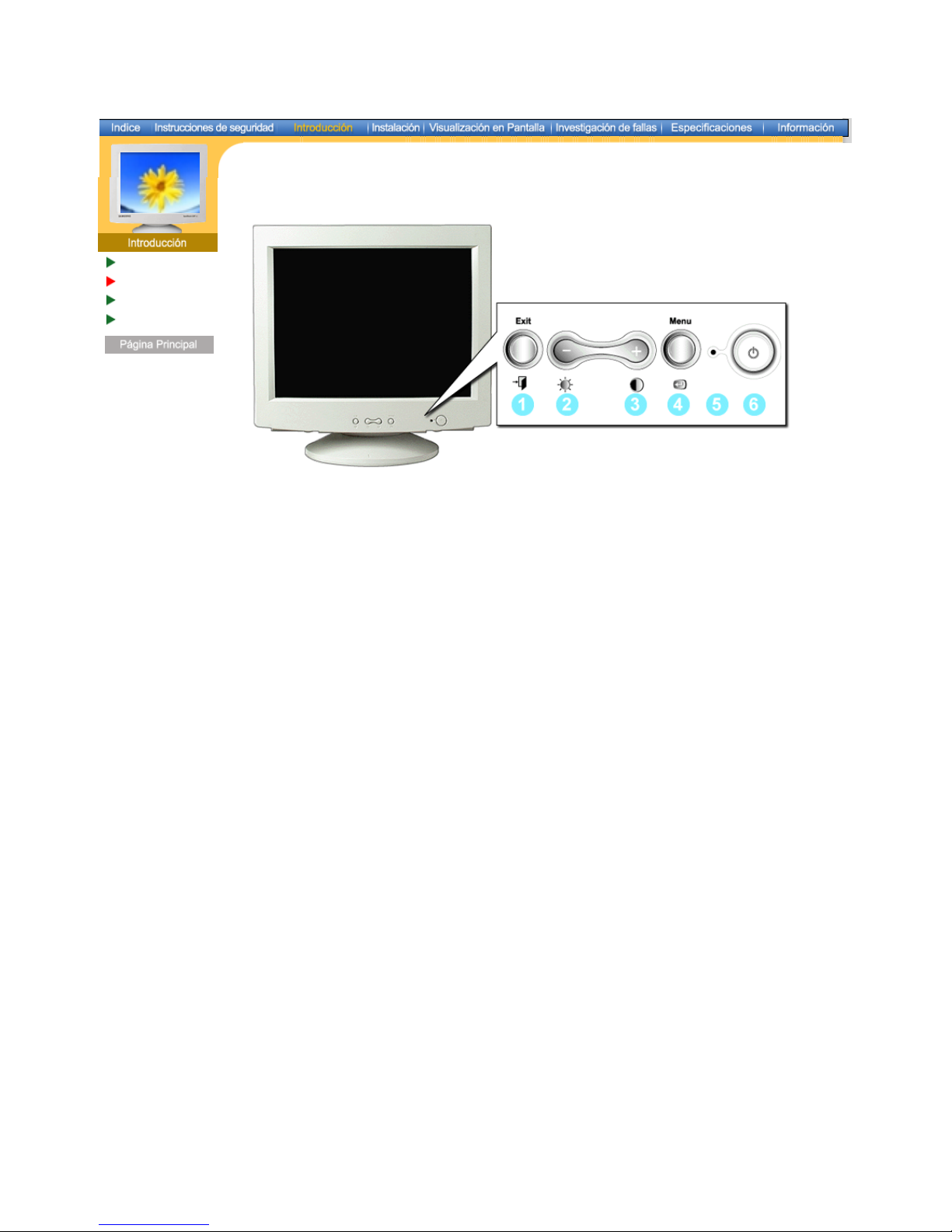

1. Botón Salir Use este botón para salir del menú activo o del OSD
(Visualización en Pantalla)
2,3. Botones Reguladores Estos botones le permiten destacar y regular items en el menú.
4. Botón Menú Use este botón para abrir el OSD y activar el item que está
destacado en el menú.
5. Indicador de suministro
de energía Indica modo normal o Modo de Ahorro Energético.
6. Botón de suministro
de energía Use este botón para prender y apagar el monitor.
Nota: Vea Ahorrador de Energía, descrito en el manual, para mayor información en lo referente a las
funciones de ahorro de energía. Para ahorrar energía, apague el monitor cuando no lo necesite o
cuando no lo use por periodos largos de tiempo.

Desempaque
Parte Delantera
Parte Posterior
Fondo

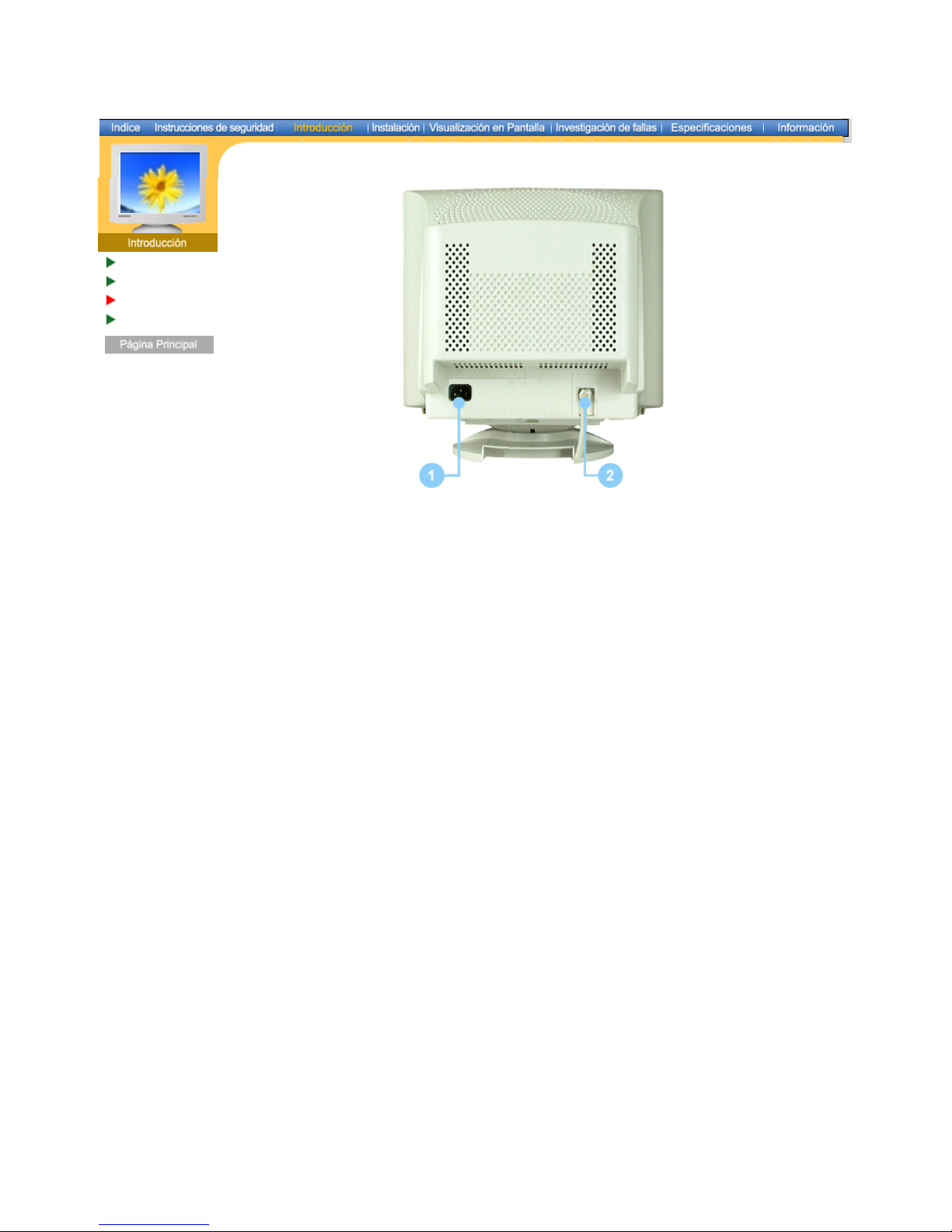

(La disposición en la parte posterior del monitor podría variar de producto a producto)
1. Toma de corriente Conecte el cordón de suministro eléctrico del monitor a la toma de
corriente de la parte trasera del monitor.
2. Cable de señal Conecte el extremo del cable de señal a la toma de video del
computador (tablero de video, tarjeta de video o tarjeta gráfica)
Nota: Vea Conexión del Monitor para mayor información en lo referente a las conexiones de
cable.

Desempaque
Parte Delantera
Parte Posterior
Fondo
1. Cable de señal Conecte el extremo del cable de señal a la toma de video del
computador (tablero de video, tarjeta de video o tarjeta
gráfica)
2. Toma de corriente Conecte el cordón de suministro eléctrico del monitor a la
toma de corriente de la parte trasera del monitor.

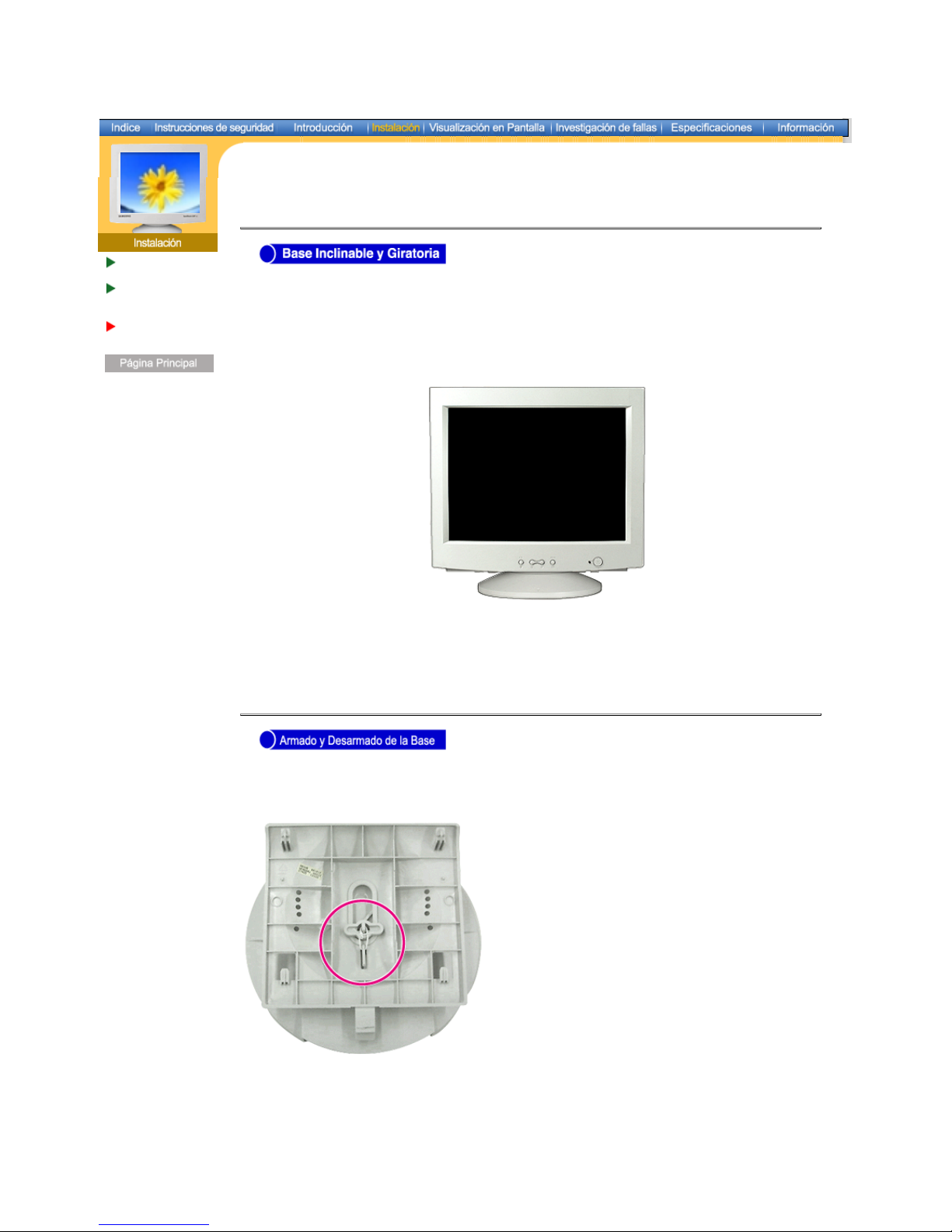

3. Base Inclinable y Giratoria Puede separar la base del monitor.

Conexión del
Monitor
Instalación del
Controlador de
Video
Instalación de la
Base
1. Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera
del monitor.
Enchufar el cordón de suministro eléctrico del monitor a un tomacorriente cercano.
2. Conecte el extremo del cable de señal a la toma de video del computador (tablero de video,
tarjeta de video o tarjeta gráfica)
3. Si está usando un computador Macintosh, conecte el cable a un adaptador de Macintosh y fije
los pines en el adaptador (el Adaptador no está incluido). Un computador PC- compatible no
necesita adaptador.
4. Prenda el computador y el monitor. Si el monitor presenta una imagen, la instalación está
incompleta.

Conexión del
Monitor
Instalación del
Controlador de
Video
Instalación de la
Base
Automático
Manual
Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador),
inserte el CD-ROM incluido con este monitor. La instalación de la unidad de disco
es ligeramente diferente de un sistema operativo a otro. Siga las indicaciones
apropiadas para el sistema operativo que usted tiene.
Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web
que se menciona a continuación.
zSitio web de Internet : http://www.samtron.com/
Windows ME
1. Inserte el CD en la unidad de CD-ROM.
2. Haga clic en "Windows ME Driver".
3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón “OK”.
4. Pulse el botón “Instalar” de la ventana “Advertencia”.
5. La instalación del Driver del Monitor está terminada.

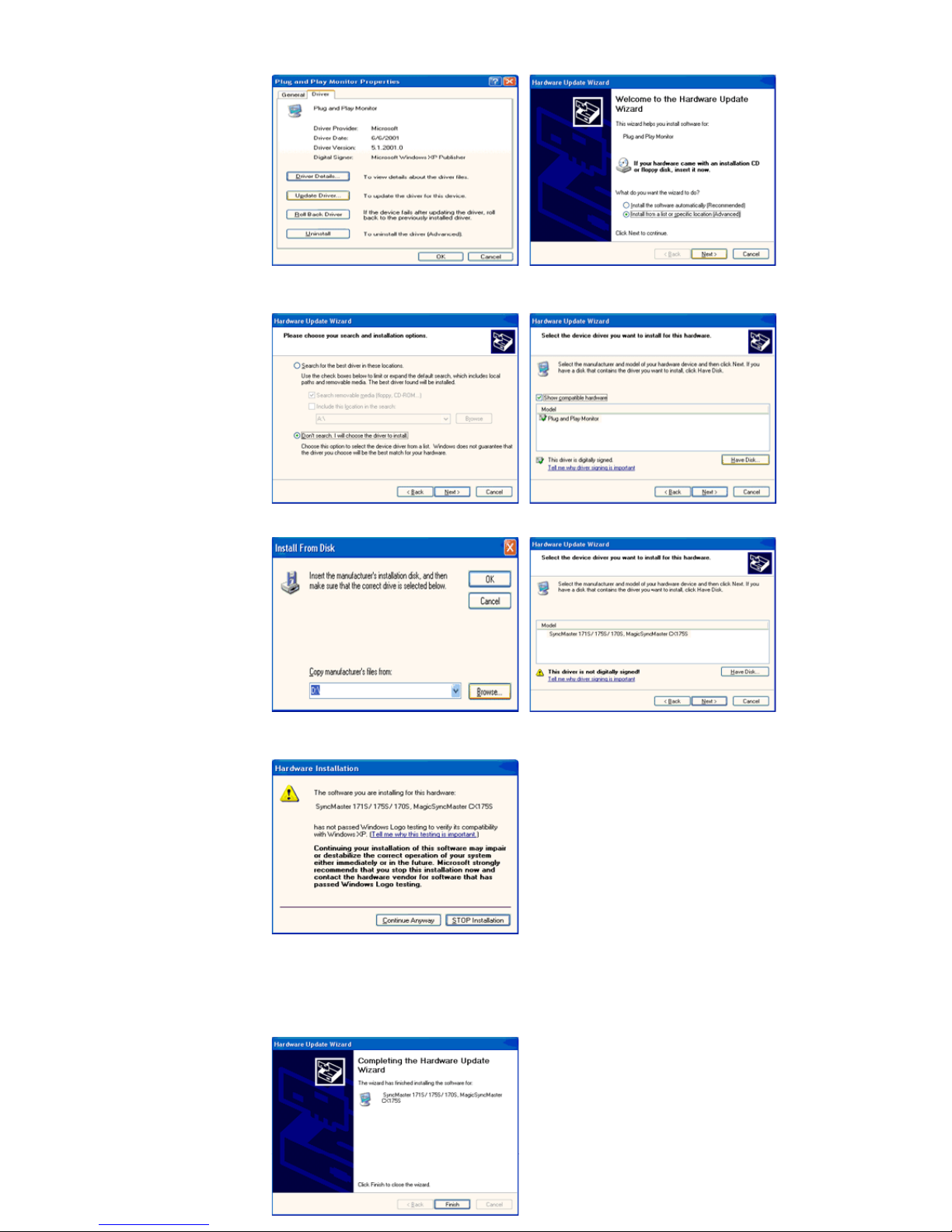

Windows XP/2000
1. Inserte el CD en la unidad de CD-ROM.
2. Haga clic en "Windows XP/2000 Driver".
3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón “OK”.

4. Pulse el botón “Instalar” de la ventana “Advertencia”.
5. Si ve la ventana “Mensaje”, haga clic en el botón “Continúe”. Luego haga clic en el botón
“OK”.
Este controlador de monitor se ha probado con Microsoft para poder mostrar el logo de
Windows, y esta instalación no daña el funcionamiento correcto del sistema. El
controlador certificado con el logo de Windows estará disponible próximamente en la
homepage del monitor Samtron para poder descargarlo.
http://www.samtron.com/
6. La instalación del Driver del Monitor está terminada.

Conexión del
Monitor
Instalación del
Controlador de
Video
Instalación de la
Base
Automático
Manual

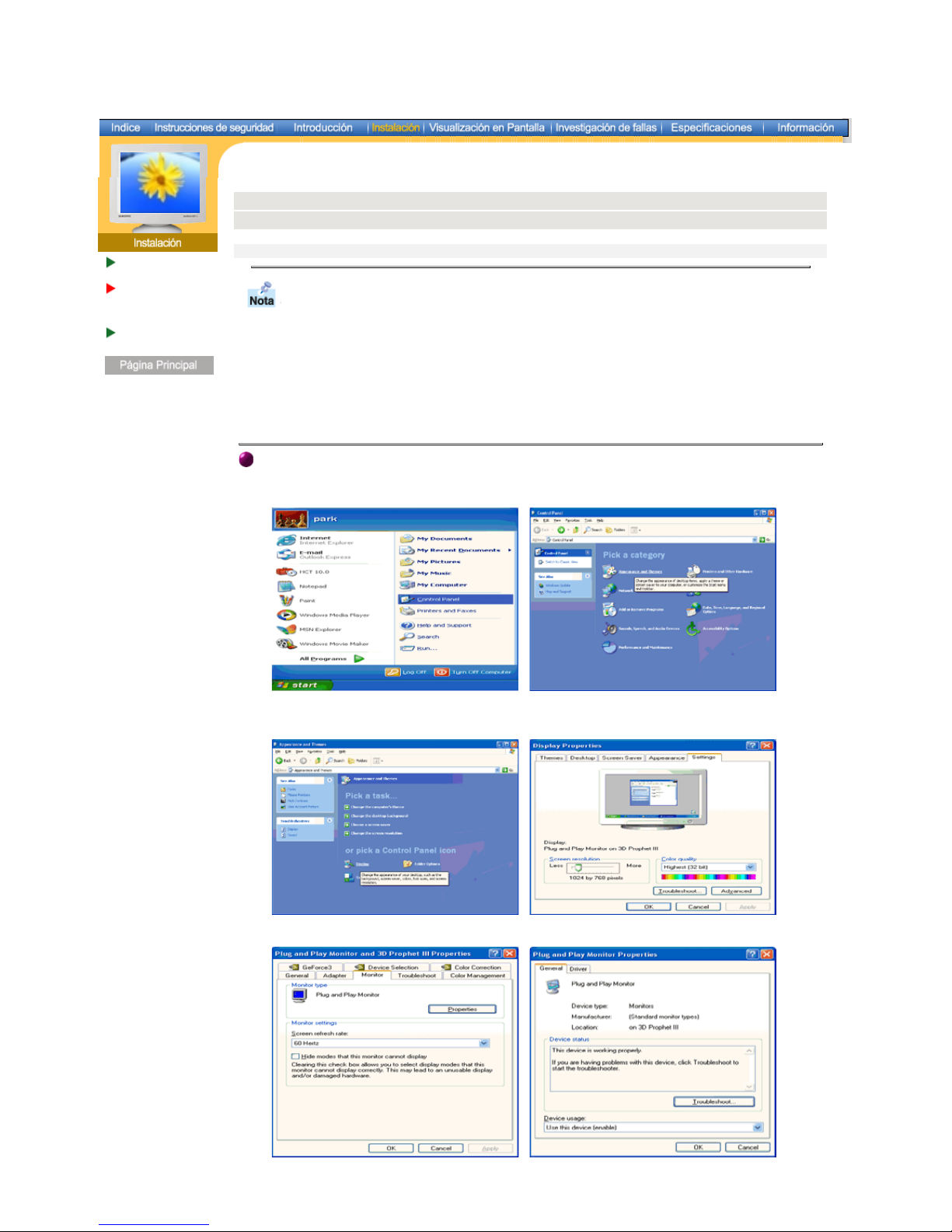

Windows XP | Windows 2000 | Windows Me | Windows NT | Linux
Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador),
inserte el CD-ROM incluido con este monitor. La instalación de la unidad de disco
es ligeramente diferente de un sistema operativo a otro. Siga las indicaciones
apropiadas para el sistema operativo que usted tiene.
Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web
que se menciona a continuación.
zSitio web de Internet : http://www.samtron.com/
Sistema Operativo Microsoft®Windows®XP
1. Inserte el CD en la unidad de CD-ROM.
2. Haga clic en “Inicio” - “Panel de Control” luego pulse el icono “Appearence”.
3. Haga clic en el icono “Visualización” y escoja la ficha “Configuración” luego haga clic en
“Avanzado”.
4. Pulse el botón “Propiedades” en la ficha “Monitor” y seleccione la ficha “Driver”.

5. Pulse “Actualizar Driver” y seleccione “Instalar de una lista o …” luego haga clic en el
botón “Siguiente”.
6. Seleccione “No busque, yo voy a …..” luego haga clic en “Siguiente” y luego pulse “Retire
el disco”.
7. Pulse el botón “Examinar” luego escoja el A:\(D:\driver) y seleccione el modelo de su monitor
de la lista de modelos y haga clic en el botón “Siguiente”.
8. Si ve la ventana “Mensaje”, haga clic en el botón “Continúe”. Luego haga click en el botón
“terminar”.
Este controlador de monitor se ha probado con Microsoft para poder mostrar el logo de
Windows, y esta instalación no daña el funcionamiento correcto del sistema. El controlador
certificado con el logo de Windows estará disponible próximamente en la homepage del
monitor Samtron para poder descargarlo.
http://www.samtron.com/
9. Pulse el botón “Cerrar” luego haga clic continuamente en el botón “OK”.

10. La instalación del Driver del Monitor está terminada.
Sistema Operativo Microsoft®Windows®2000
Cuando no vea en su monitor "Firma Digital No Encontrada", siga los siguientes
pasos.
1. Escoja el botón "Aceptar" en la ventana de "Inserte Disco".
2. Haga clic en el botón "Buscador" en la ventana de "Buscar: todos los archivos"
3. Escoja "A:\(D:\driver)" luego haga clic en el botón de "Abrir" y luego haga clic en el botón
"Aceptar"
Guía de Instalación Manual del Monitor
1. Haga clic en "Iniciar", "Configuración", "Panel de control".
2. Haga doble clic en el icono "Pantalla".
3. Escoja el icono "Configuración" luego haga clic en "Avanzada".
4. Escoja "Monitor".
5. Haga clic en "Unidad de Disco (Controlador)" y luego haga clic en "Actualizar Unidad ."
después haga clic en el botón "Siguiente".
6. Escoja "Mostrar lista de unidades conocidas para este dispositivo para ser escogido como
una unidad específica" luego Hacer clic en "Siguiente" y luego en "Tomar disco".
7. Haga clic en el botón "Buscador" luego escoja A:\(D:\driver).
8. Haga clic en el botón "Abrir", luego haga clic en el botón "Aceptar".
9. Escoja el modelo del monitor y haga clic en el botón "Siguiente" y luego haga clic en el
botón "Siguiente".
10. Haga clic en el botón "Finalizar" luego en el botón "Cerrar".
Si ve la ventana "Firma Digital no Encontrada", haga clic en el botón "Si".
Haga clic en el botón "Terminar" luego en el botón "Cerrar".
Caso1: Si el botón "Propiedades de Pantalla" está inactivo, esto significa que el monitor
está propiamente configurado. Pare la instalación.
Caso2: Si el botón "Propiedades de Pantalla" está activo, haga clic en el botón
"Propiedades de Pantalla". Luego continúe con el siguiente paso.
Sistema Operativo Microsoft®Windows®Millennium
1. Haga clic en "Iniciar", "Configuración", "Panel de control".
2. Haga doble clic en el icono "Pantalla".
3. Seleccione la ficha "Configuraciones" y luego pulse el botón "Propiedades
Avanzadas".
4. Escoja la ficha "Monitor".
5. Haga clic en el botón "Cambiar", en el cuadro de diálogo "Tipo de Monitor".
6. Escoja "Especificar la ubicación del driver".
7. Seleccione "Visualizar una lista con todos los drivers, en una ubicación específica.."
Luego haga clic en el botón "Siguiente".
8. Pulse el botón "Utilizar Disco"

9. Especifique
A:\(D:\driver),
luego
pulse
el
botón
Aceptar
10. Escoja "Muestre todos los dispositivos" y escoja el monitor que corresponda al que
usted conectó a su computador y pulse "Aceptar".
11. Continúe pulsando el botón "Cerrar" y el botón "Aceptar" de la ventana de diálogo
Opciones de Visualización.
(Usted podrá observar otras pantallas con algún mensaje de advertencia, luego pulse la
opción apreciada para su monitor.)
Sistema Operativo Microsoft®Windows®NT
1. Haga clic en "Iniciar", "Configuración", "Panel de Control" y luego haga doble clic en
"Pantalla".
2. En la ventana "Información de Registro de Pantalla", pulse la ficha "Configuración" y
luego haga clic en "Modos de Pantalla".
3. Seleccione el modo que quiere usar ("Resolución", "Número de Colores" y "Frecuencia
Vertical") y luego haga clic en "Aceptar".
4. Si la pantalla funciona normalmente después de hacer clic en "Prueba", haga clic en el
botón "Aplicar". Si la pantalla no funciona normalmente, cambie a otro modo (baje el
modo de la resolución, colores, frecuencia).
Nota: Si no hay Modo en "Modos de Pantalla", seleccione el nivel de resolución y
frecuencia vertical fijándose en Modos de Pantalla Prefijados que aparece en este manual.
Sistema Operativo Linux
Para ejecutar X-Window, necesita hacer el archivo X86 Config, el cual es una clase de archivo
de configuración del sistema.
1. Presione "Intro(Enter)" en la primera y en la segunda pantalla después de ejecutar el
archivo "X86Config".
2. La tercera pantalla es para "Configuración de Mouse"
3. Configure el mouse de la computadora.
4. La pantalla siguiente es para "Seleccionar Teclado".
5. Configure el teclado de la computadora.
6. La pantalla siguiente es para "Configuración del Monitor"
7. Primero, coloque una "Frecuencia Horizontal" para el monitor. (Puede ingresar la
frecuencia directamente).
8. Coloque una "Frecuencia Vertical" para el monitor. (Puede ingresar la frecuencia
directamente).
9. Ingrese el "nombre del modelo del monitor". Esta información no afectará la ejecución
actual de X-Window.
10. "Ha terminado" la configuración del monitor
"Ejecute" X-Window después de configurar otro hardware requerido.
9. Especifique A:\(D:\driver), luego pulse el botón
"
Aceptar
"

Conexión del
Monitor
Instalación del
Controlador de
Video
Instalación de la
Base
Base Inclinable y Giratoria | Armado y Desarmado de la base
Con el pedestal empotrado, puede inclinar y/o girar el monitor para conseguir un ángulo
apropiado.
Nota: La base es desarmable.
Si el monitor se entrega con la base separada, acople la base de esta forma.
Quite la tira de alambre antes de acoplar la base al monitor.
