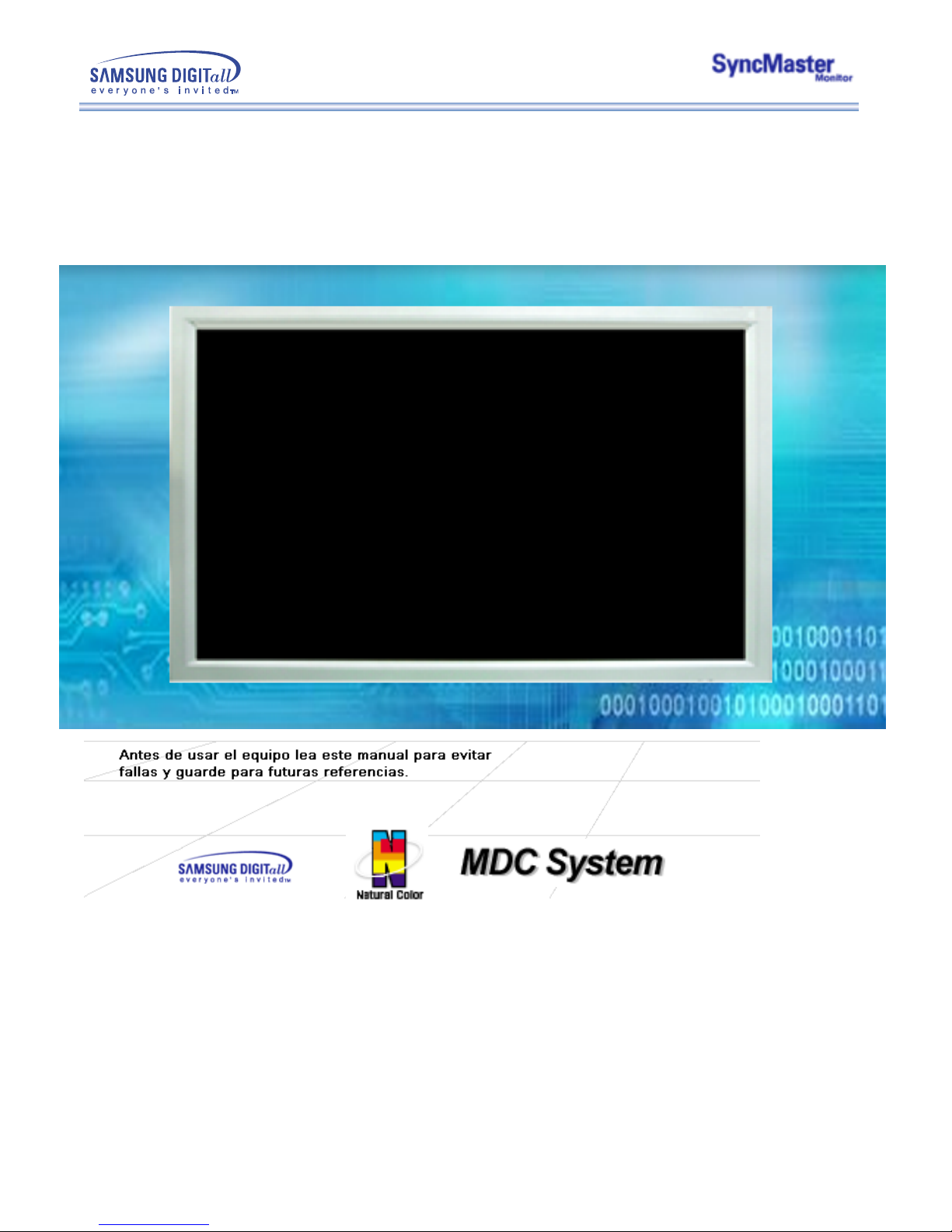

Samsung SyncMaster 323T User manual

SyncMaster 323T,403T

Español > Principal > Indice
Página Principal
Instrucciones de seguridad
Nomenclatura
Fuente de alimentación
Instalación
Limpieza
Otros
Introducción
Desempaque
Parte Delantera
Parte Posterior
Control remoto

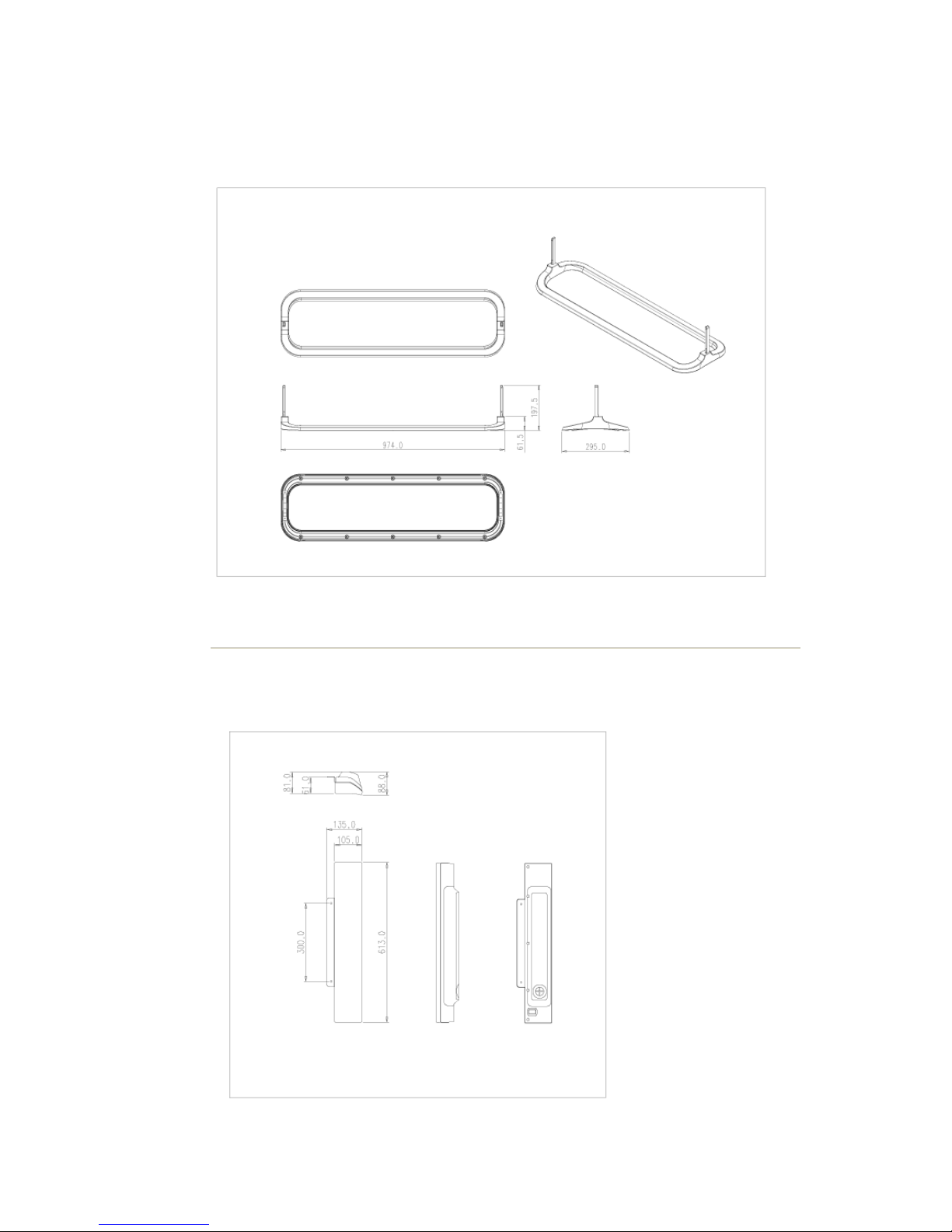

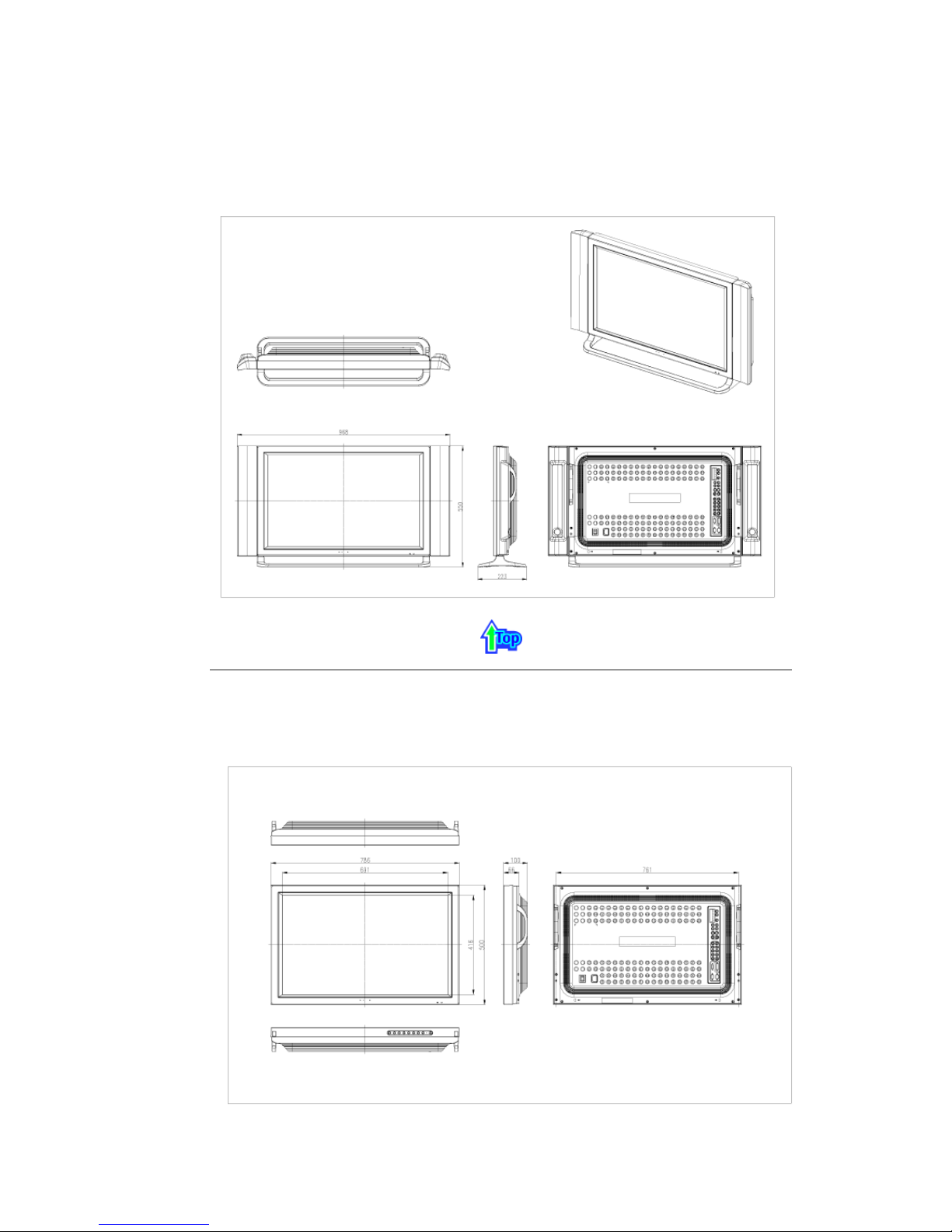

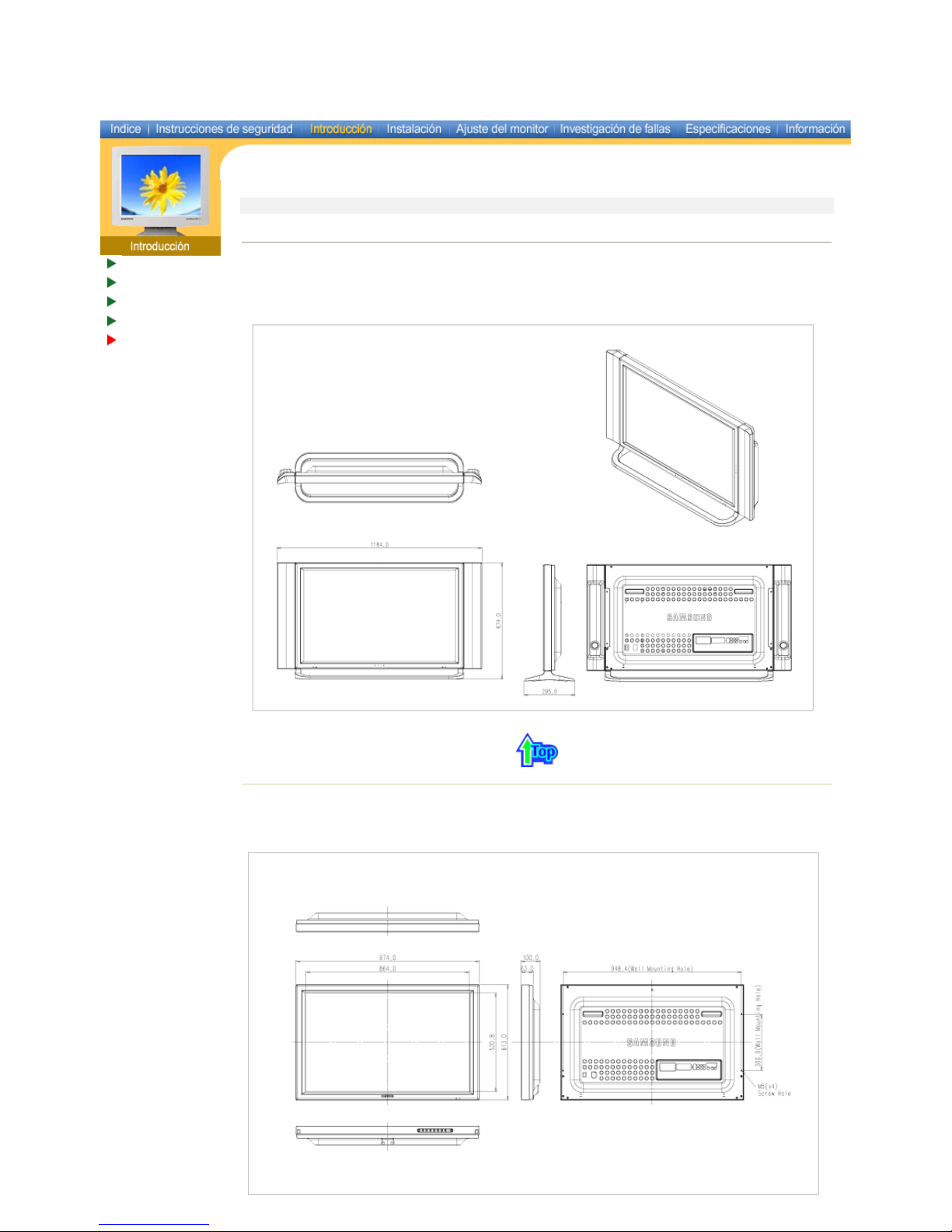

Esquema mecánico
Instalación
Instalación del kit del soporte
Conexión del Monitor
MDC (Multiple Display Control)
Ajuste del monitor
Controles de usuario
Botones de control de usuario
Visualización en Pantalla
Funciones OSD
Secuencias de animación de ajuste de pantalla
Investigación de fallas
Comprobar antes de llamar al servicio
Problemas y soluciones
Q & A
Especificaciones
Generales
Administrador de Energía
Mode de Pantalla Prefijado
Information
Servicio
Téminos
Regulatory
Natural Color
Para Obtener una Mejor Presentación
Autoridad

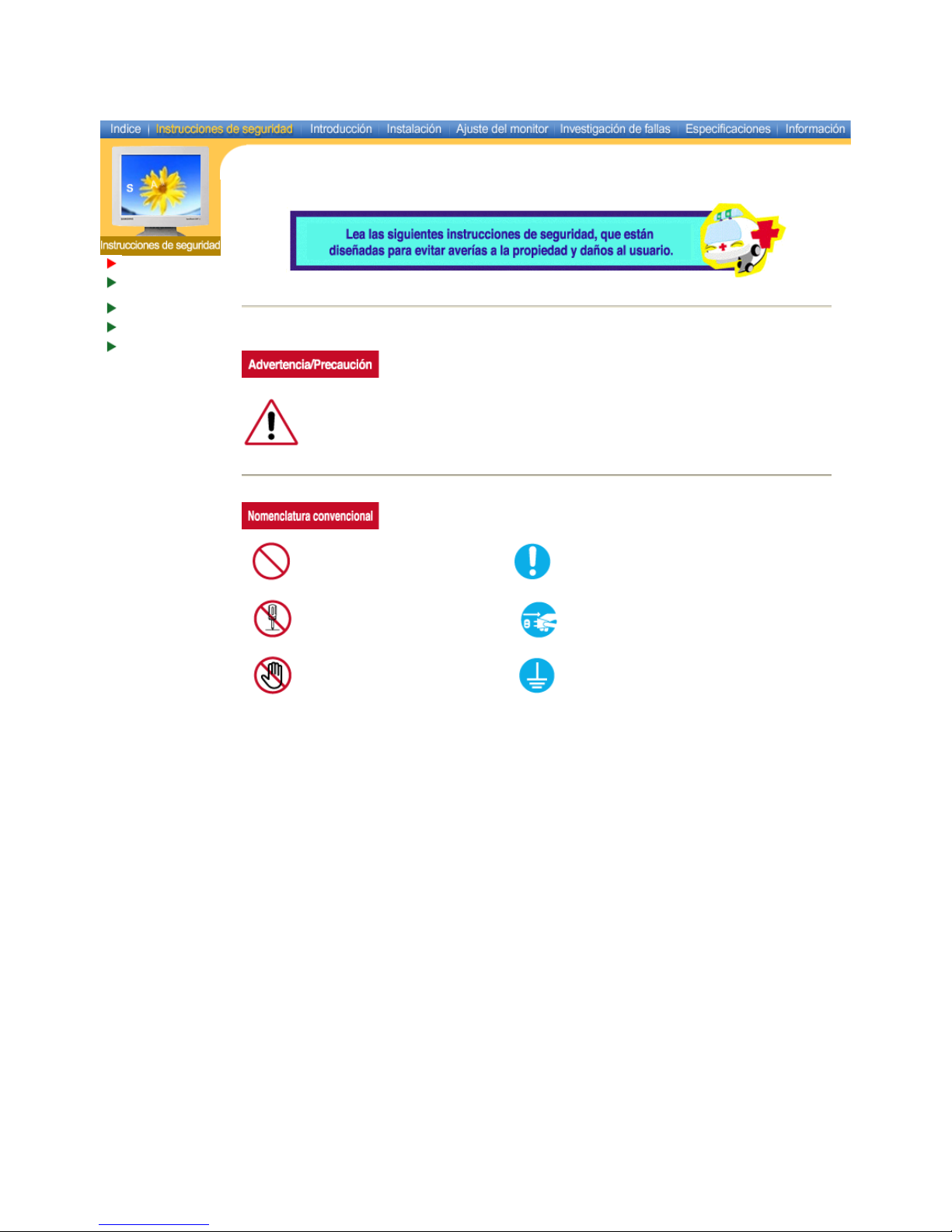

Español > Principal > Instrucciones de seguridad > Nomenclatura
Nomenclatura
Fuente de
alimentación
Instalación
Limpieza
Otros
Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar
daños físicos o perjuicios al equipo.
Prohibido Es importante leer y entender en todo
momento
No desensamblar Desconectar el enchufe del tomacorriente
No tocar Conectar a tierra para prevenir una descarga
eléctrica

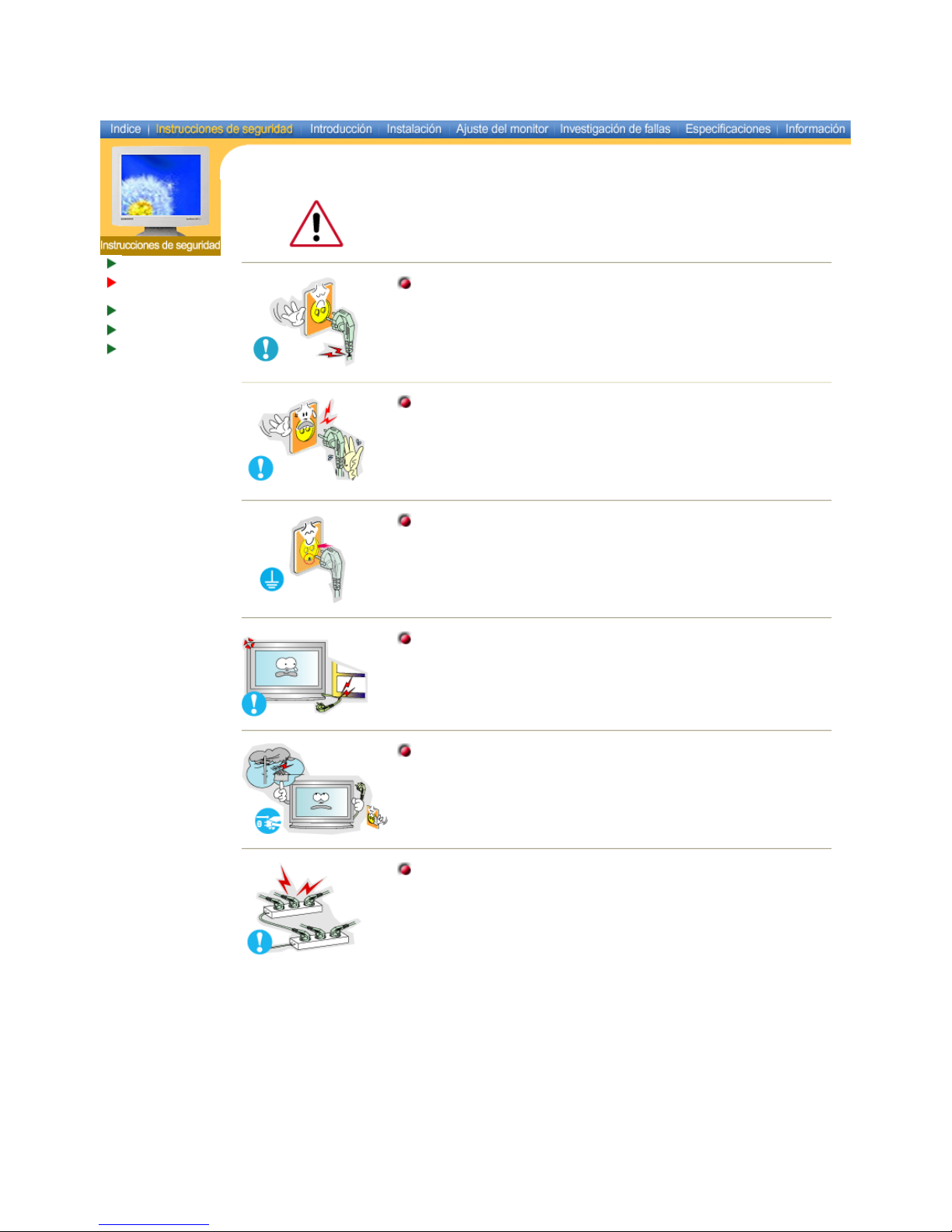

Español > Principal > Instrucciones de seguridad > Fuente de alimentación
Nomenclatura
Fuente de
alimentación
Instalación
Limpieza
Otros
Cuando no use el computador durante largos periodos de tiempo, ajústelo a
DPMS. Si usa un protector de pantalla, póngalo al modo de pantalla activa.
No use un enchufe estropeado o flojo.
zEsto podría originar una descarga eléctrica o fuego.
No jale el enchufe del cordón ni toque el enchufe con las manos
mojadas.
zEsto podría ocasionar una descarga eléctrica o fuego.
Use sólamente conectores y receptáculos apropiados para hacer la
conexión a tierra.
zUna conexión a tierra inapropiada podría causar una descarga
eléctrica o una avería en el equipo.
No doble excesivamente el enchufe ni el cordón, tampoco coloque
objetos pesados sobre él, esto podría ocasionar daños.
zEl incumplimiento de esta recomendación podría causar una
descarga eléctrica o fuego.
Desconecte el enchufe del tomacorriente durante tormentas o
relámpagos o si no es usado por un periodo largo de tiempo.
zEl incumplimiento de esta recomendación podría causar una
descarga eléctrica o fuego.
No conecte muchas extensiones o enchufes a un tomacorriente.
zEsto podría ocasionar fuego.

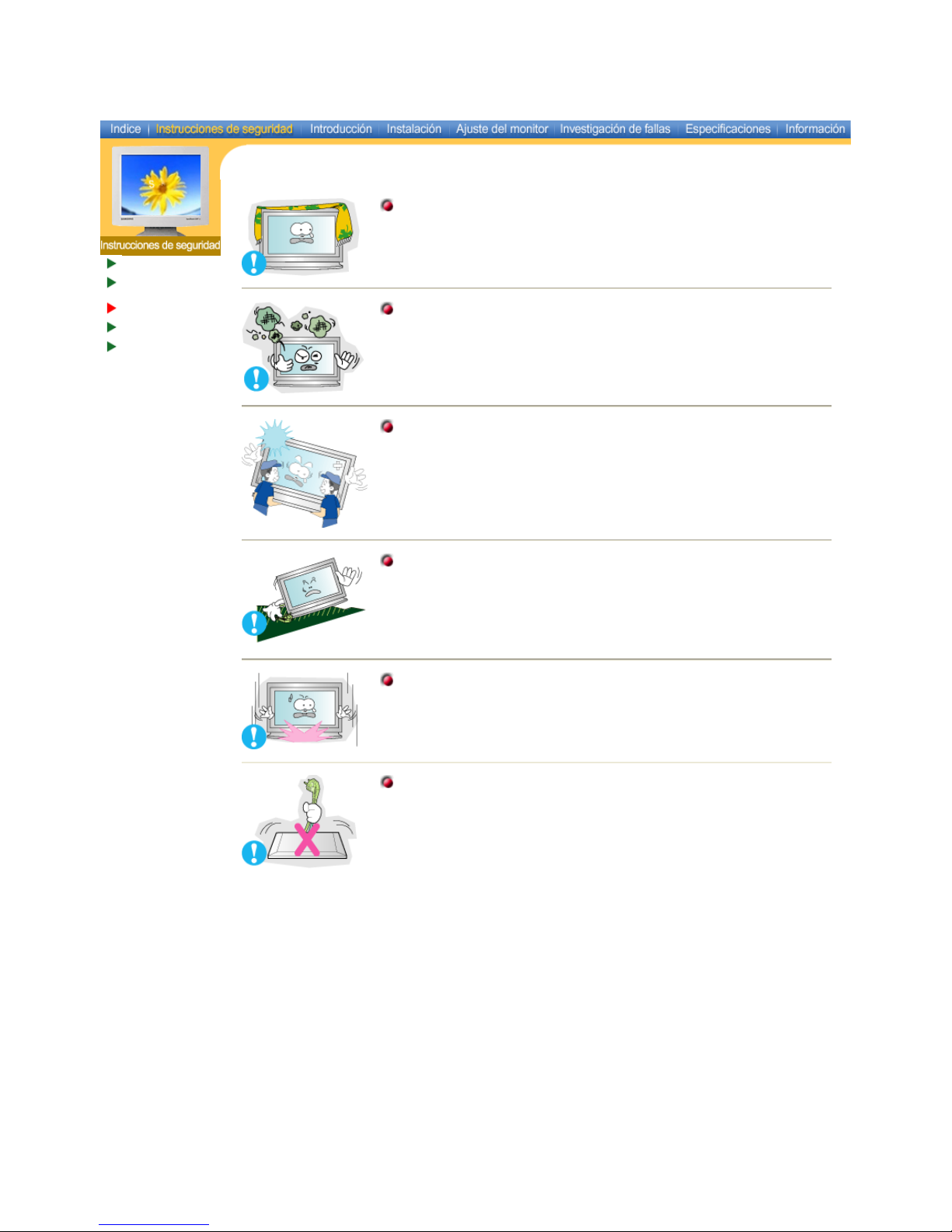

Español > Principal > Instrucciones de seguridad > Instalación
Nomenclatura
Fuente de
alimentación
Instalación
Limpieza
Otros
No cubrir las rejillas de ventilación del cabinete del monitor.
zUna mala ventilación podría causar averías o fuego.
Ponga el monitor en un lugar con poca humedad y un mínimo de polvo.
zPodría producirse un corto circuito o fuego en el interior del monitor.
No deje caer el monitor cuando lo mueva.
zEsto podría causar daño al producto o al cuerpo humano.
Ponga el monitor en una superficie plana y estable.
zEl monitor puede causar lesiones al caerse.
Coloque el monitor cuidadosamente.
zPodría dañarse o romperse.
No asiente el monitor sobre la pantalla.
zSe podría dañar la superficie TFT-LCD.

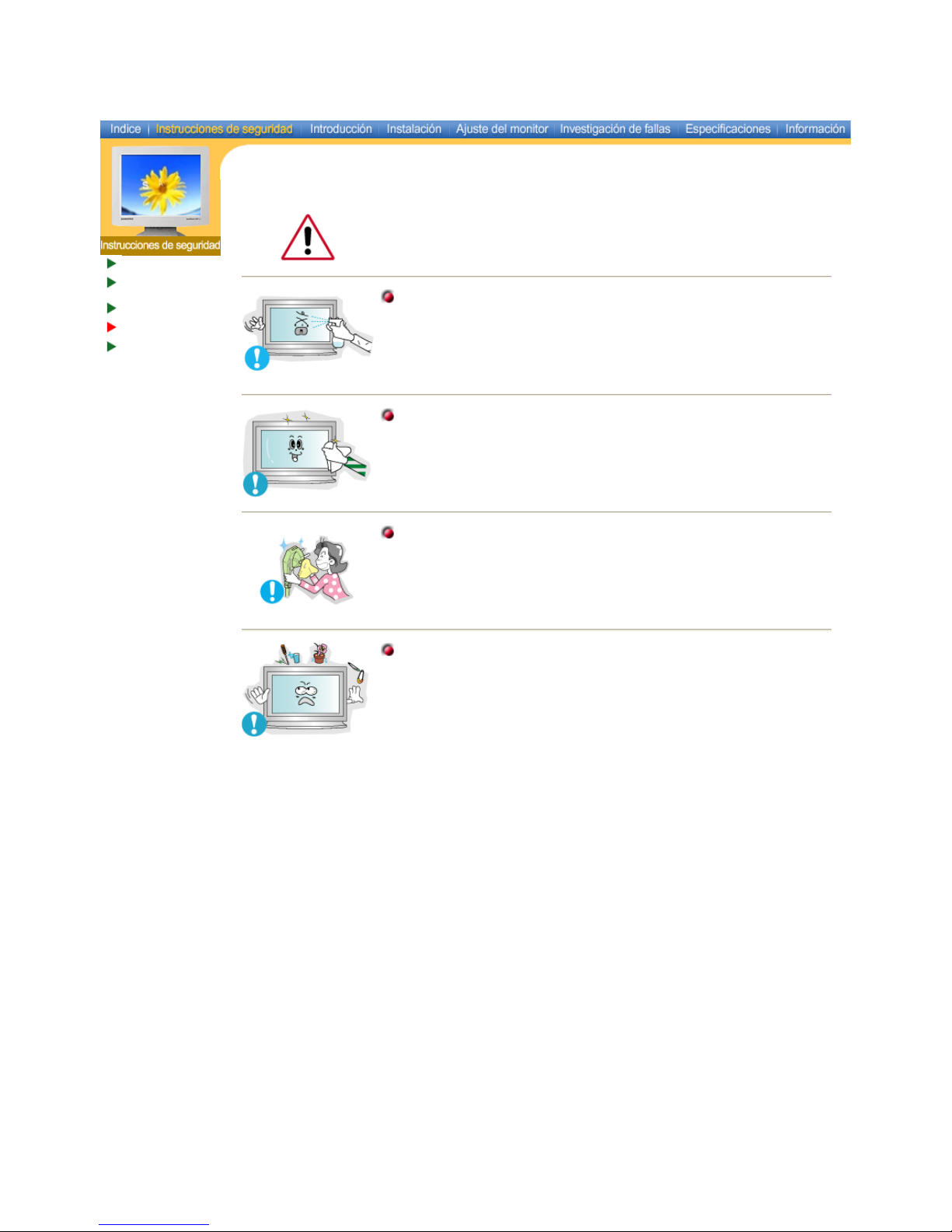

Español > Principal > Instrucciones de seguridad > Limpieza
Nomenclatura
Fuente de
alimentación
Instalación
Limpieza
Otros

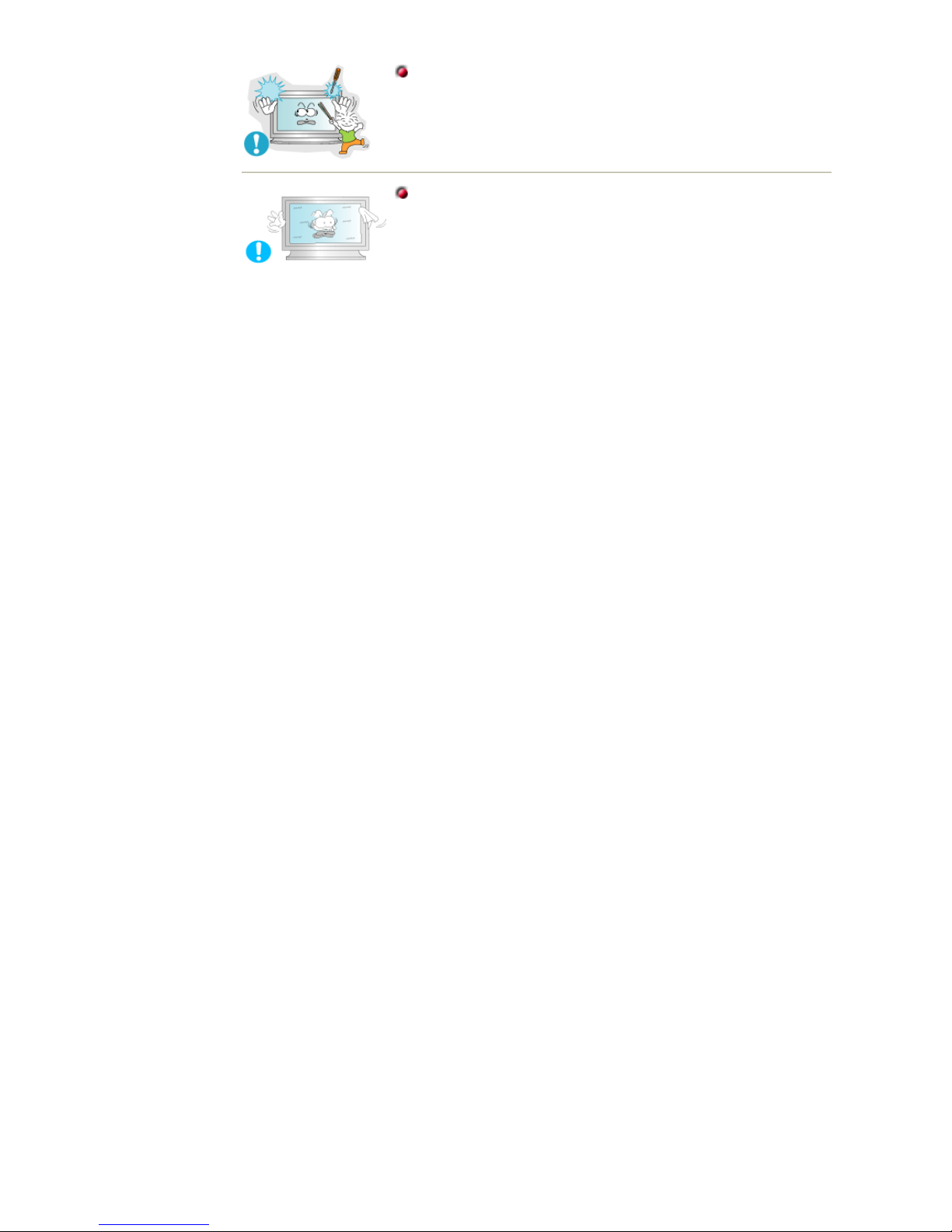

Cuando limpie la caja del monitor o la superficie del TFT-LCD, limpie con una tela
suave, ligeramente mojada.
No rocíe detergente directamente sobre el monitor.
Use el detergente recomendado con una tela suave.
Si el conector entre el enchufe y el pin está oxidado o sucio, límpielo
apropiadamente con una tela seca.
zUn conector sucio puede causar una descarga eléctrica o fuego.
No ponga recipientes con agua, productos químicos o cualquier objeto
metálico pequeño sobre el monitor.
zEsto podría causar daño, una descarga eléctrica o fuego.
zSi una sustancia extraña entra en el monitor, desconecte el enchufe y
luego contáctese con el centro de servicios.

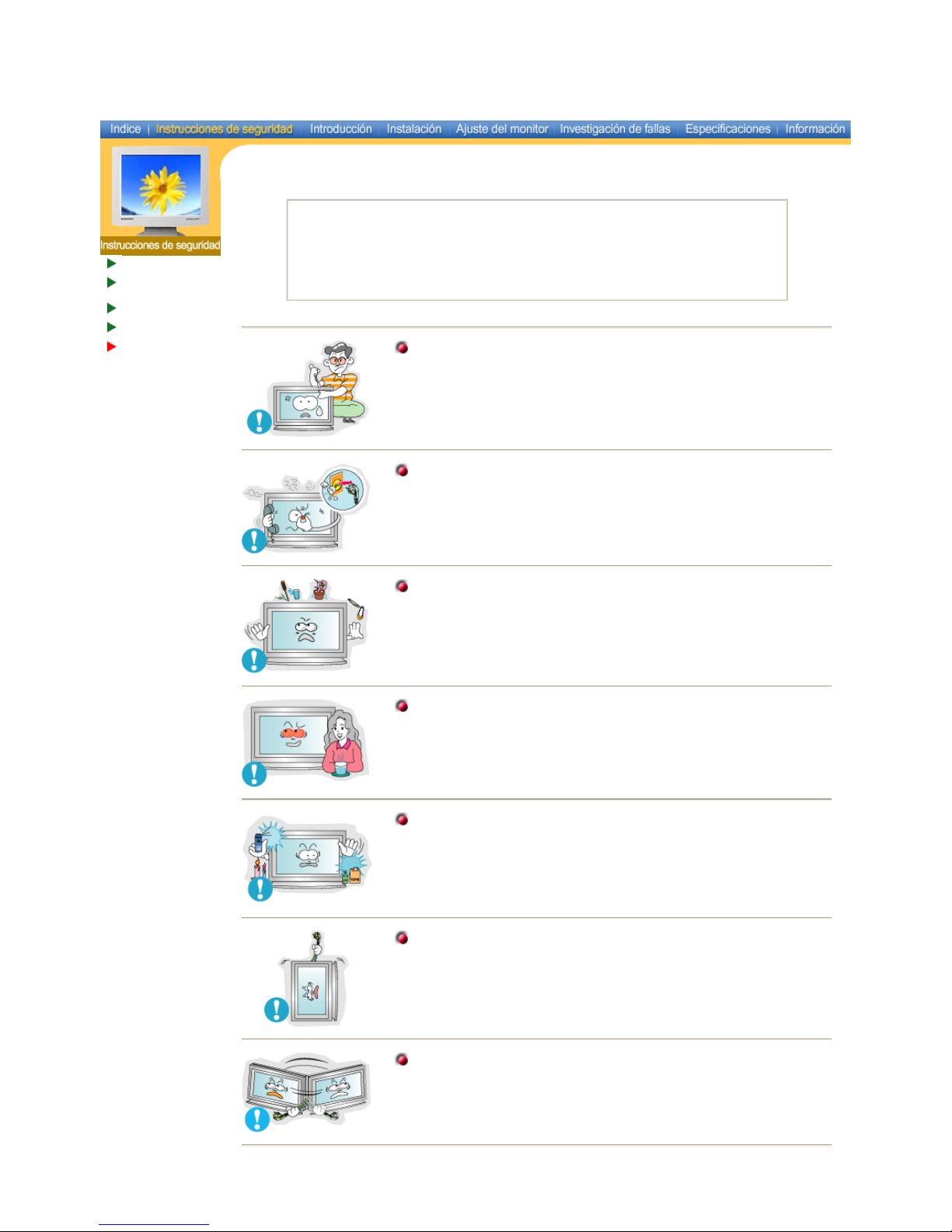

Español > Principal > Instrucciones de seguridad > Otros
Nomenclatura
Fuente de
alimentación
Instalación
Limpieza
Otros
IMPORTANTE:
PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA
DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR
Y OPERAR EL APARATO, CONSERVE EL MANUAL PARA FUTURAS
REFERENCIAS, GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE OPERAR
EL APARATO Y GUÁRDELO PARA REFERENCIAS FUTURAS.
No saque la cubierta (o la parte posterior). El usuario no debe hacer
reparaciones por sí mismo.
zEsto podría causar una descarga eléctrica o fuego.
zSolicite la revisión al personal calificado de reparaciones y
mantenimiento.
Si su monitor no funciona normalmente- en particular, si hay algunos
sonidos inusuales o sale algún olor del interior- desconéctelo
inmediatamente y contáctese con un centro de venta autorizado o un
centro de servicios.
zEsto podría causar una descarga eléctrica o fuego.
No asiente objetos pesados sobre la pantalla.
zEsto podría causar una descarga eléctrica o fuego.
Por cada hora de trabajo que pase mirando la pantalla, debería
descansar unos 5 minutos.
zEso disminuirá la fatiga de sus ojos.
No use o no almacene sustancias inflamables cerca del monitor.
zEsto podría causar una explosión o fuego.
No trate de mover el monitor jalándolo del cordón o del cable de señal.
zEsto podría causar averías, descarga eléctrica o fuego debido al daño
del cable.
No mueva el monitor a la izquierda o a la derecha jalando sólamente el
cordón o el cable de señal.
zEsto podría causar una avería, descarga eléctrica o fuego debido al
daño del cable.

Nunca meta algo metálico en las aberturas del monitor.
zEsto podría causar una descarga eléctrica, fuego o lesiones.
Si el aparato muestra una imagen fija durante un largo período de
tiempo, puede quedar una imagen residual o cierta indefinición.
zEstablezca el modo de ahorro de energía o configure un protector de
pantalla con una imagen en movimiento, cuando sea necesario dejar
desatendido el monitor durante un largo período de tiempo.

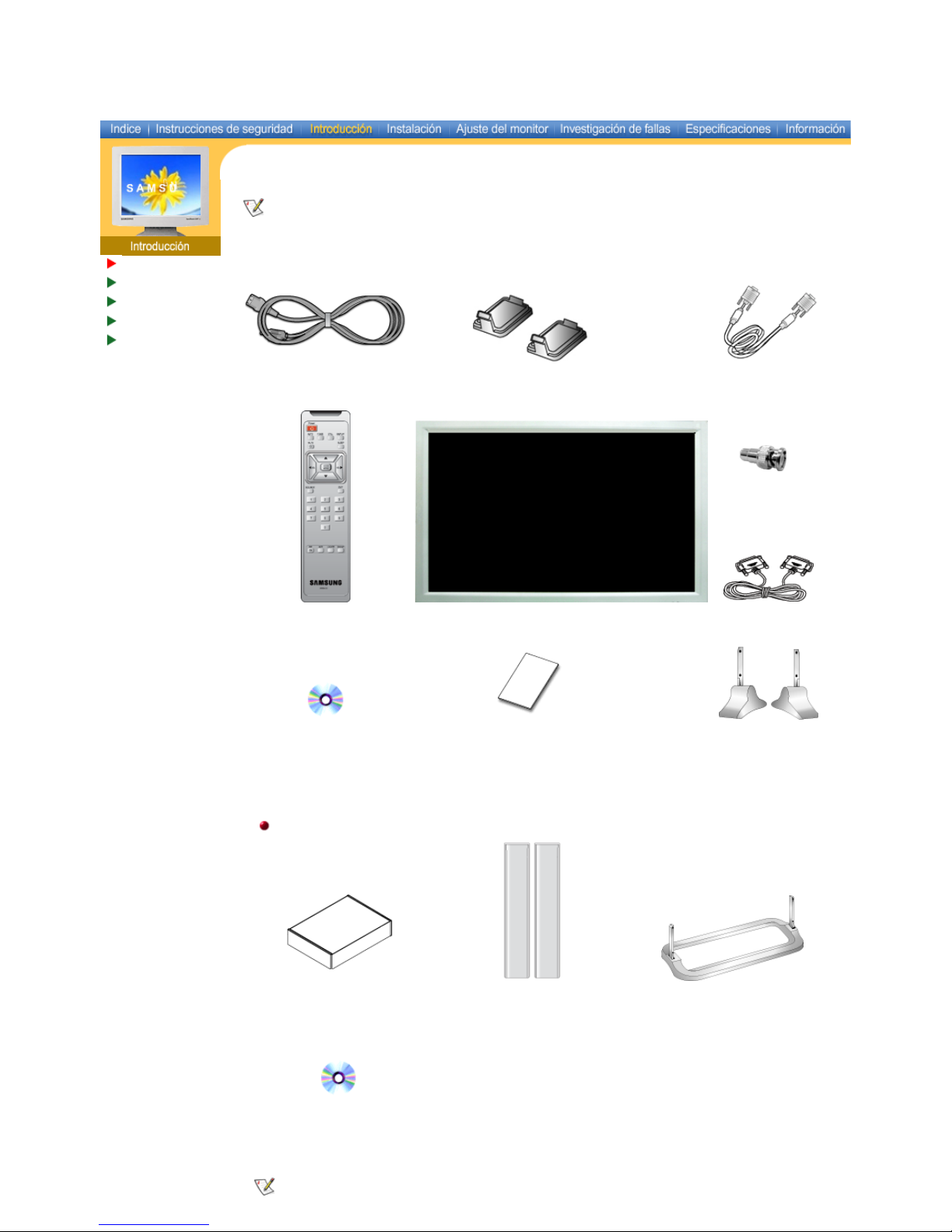

Español > Principal > Introducción > Desempaque
Desempaque
Parte Delantera
Parte Posterior
Control remoto
Esquema mecánico
Compruebe que los siguientes elementos se incluyan con el monitor. Si falta algún elemento,
contáctese con su proveedor.
Cordón eléctrico Cubierta-tapón Cable de señal
(15 pin D-Sub)
Control remoto
/ Baterías (AAA X 2)
Monitor Cable RS232C
CD de Guía del usuario
Documento de garantía
(no está disponible en todas las
localidades)
Semi-soporte
Vendido por separado
Kit de montaje en la pared Juego de altavoces Kit del soporte
CD de instalación del soporte
giratorio
BNC to RCA
Adaptorjack
Consulte a un centro de servicio local de Samsung Electronics para comprar los elementos opcionales.

Español > Principal > Introducción > Parte Delantera
Desempaque
Parte Delantera
Parte Posterior
Control remoto
Esquema mecánico

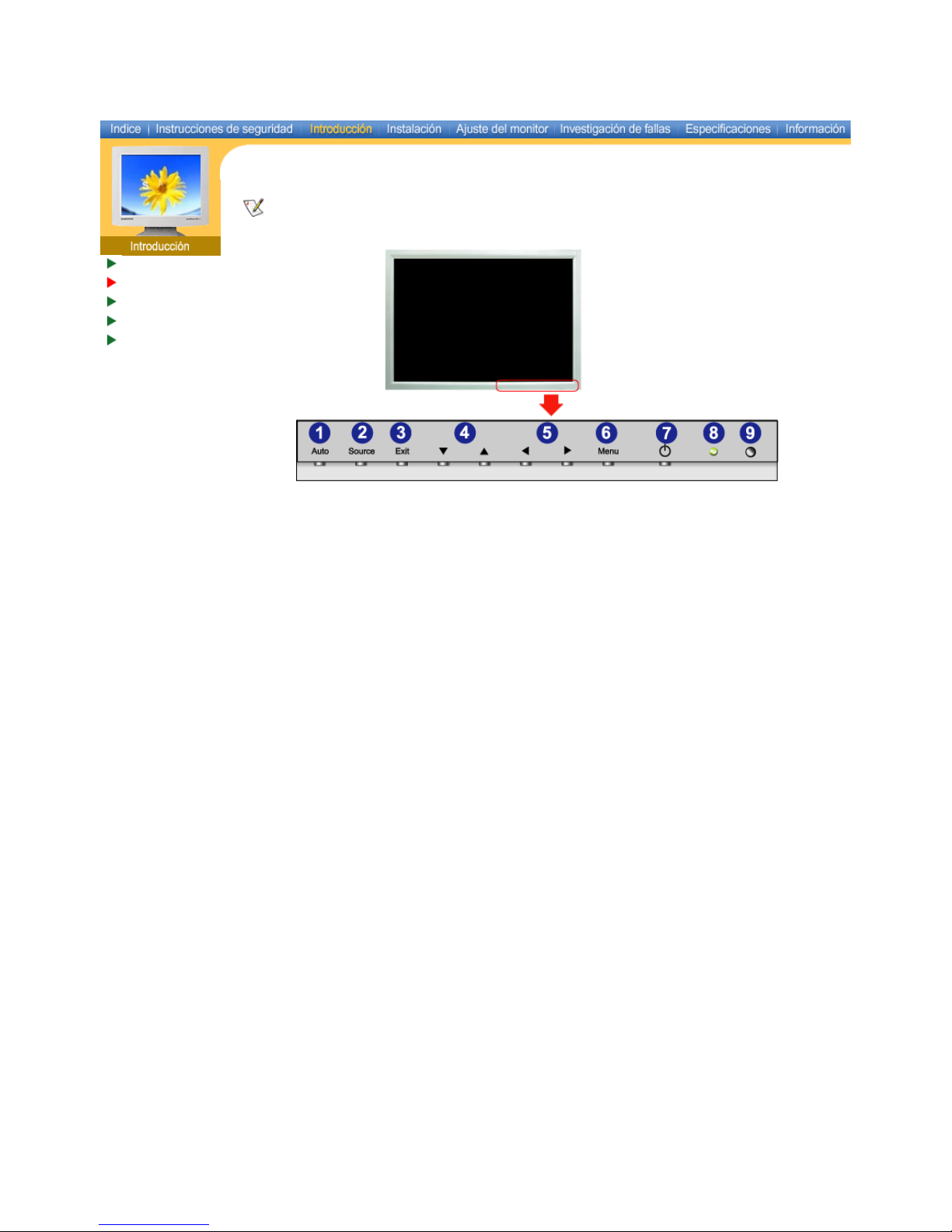

Para más información referente a las funciones del monitor, véase Controles de usuario en Ajuste del
monitor. La disposición delantera del monitor puede variar levemente dependiendo del modelo del
monitor.
1. Botón Auto (Automático) 6. Botón Menú
2. Botón Source (Fuente) 7. Botón Power (suministro de energía)
3. Botón Exit (Salir) 8. Indicador de suministro de energía
4. Botón Arriba-Abajo 9. Sensor de control remoto
5. Botón Izquierda-Derecha
/ Botón Volumen

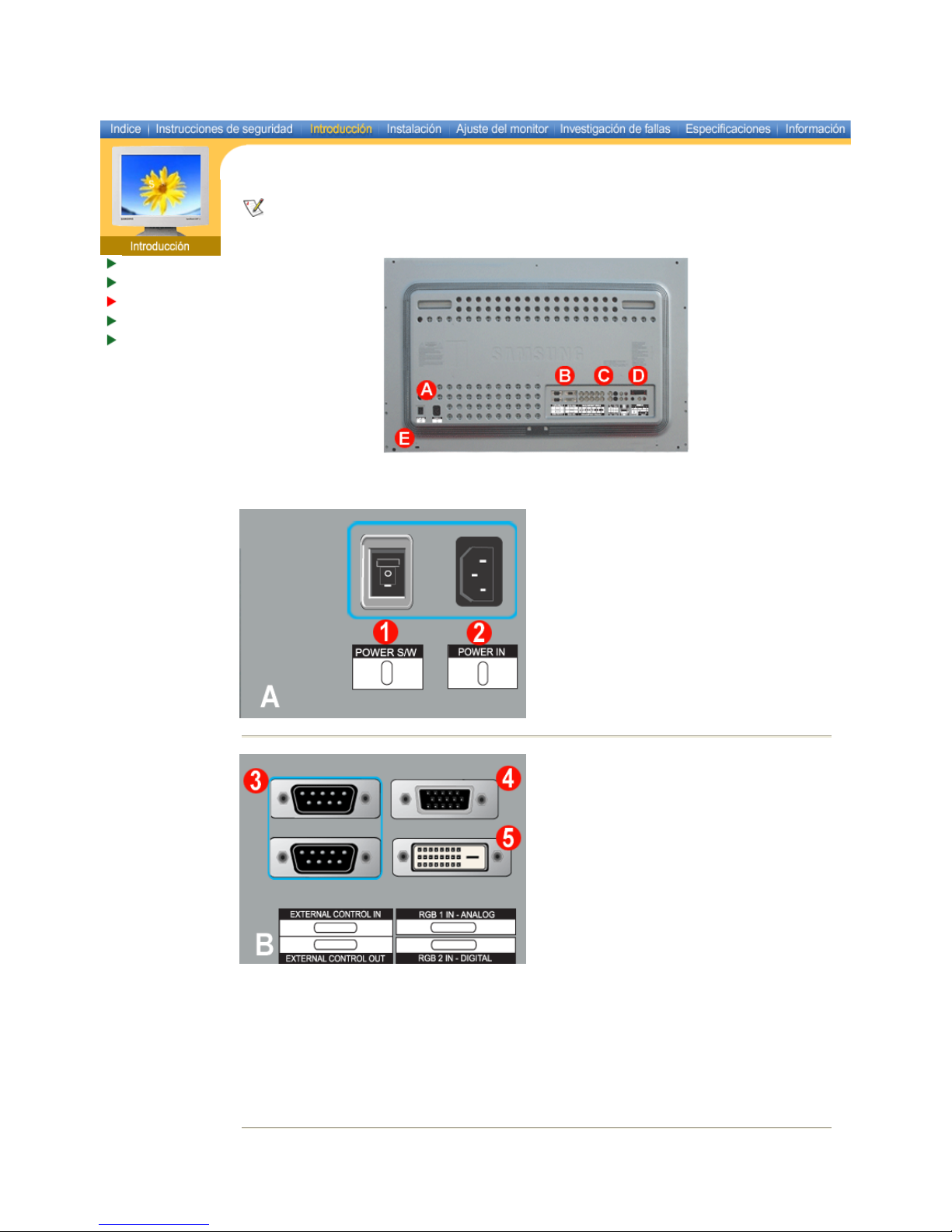

Español > Principal > Introducción > Parte Posterior
Desempaque
Parte Delantera
Parte Posterior
Control remoto
Esquema mecánico

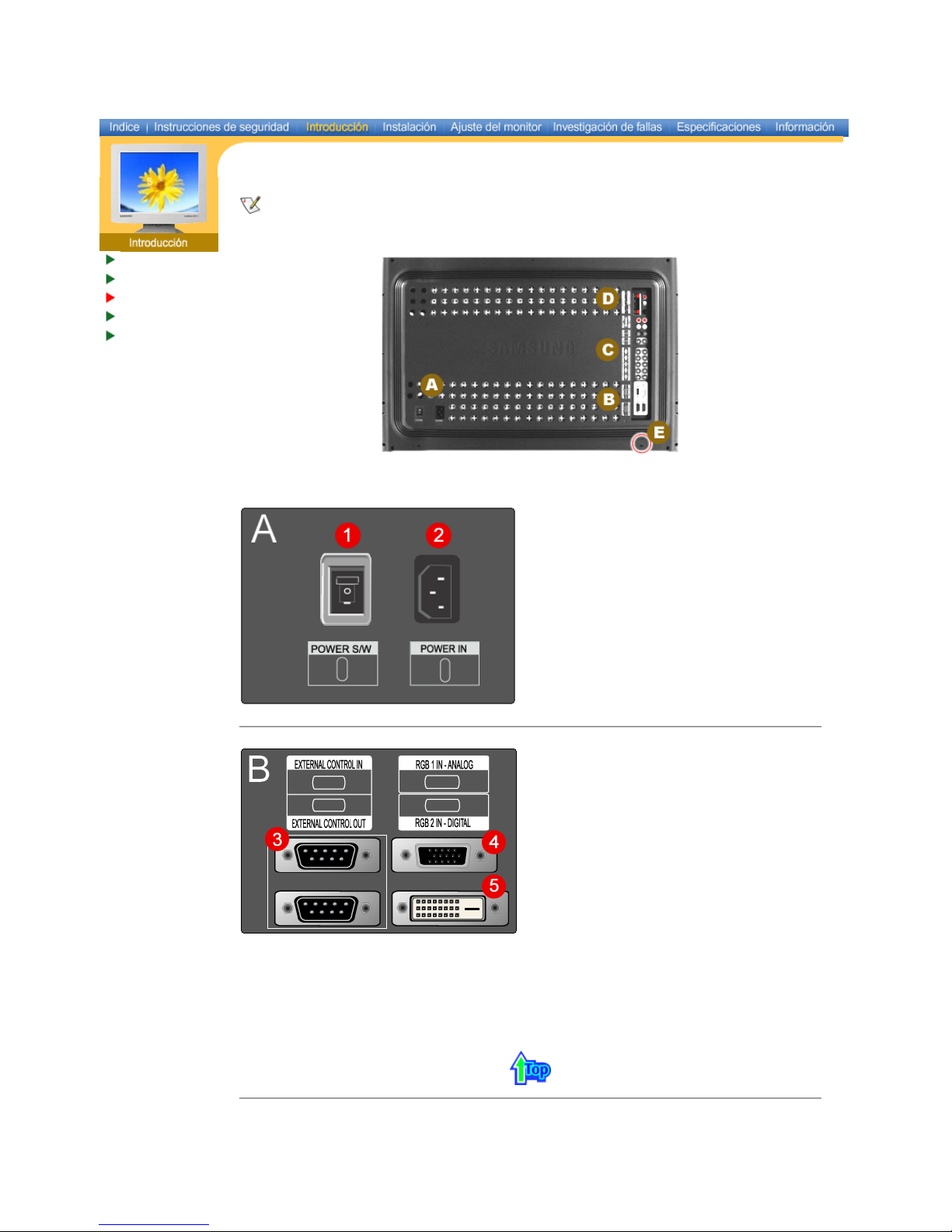

Para más información referente a las conexiones de cable, véase Conexión de cables en Instalación.
La disposición trasera del monitor puede variar levemente dependiendo del modelo del monitor.
1. Botón de alimentación on/off
(encendido/apagado)
2. Toma de corriente
3. CONTROL DE EXTERNA (Puerto serie RS232C)
: Puerto de programa de MDC (Multiple Device Control, Control de dispositivos múltiples)
4. Terminal de conexión de vídeo de PC
:Usando el D-SUB de 15 contactos - modo RGB 1 (PC Analógico)
5. Terminal de conexión de vídeo de PC
: Usando el DVI-D a DVI-D - modo RGB 2 (PC digital)

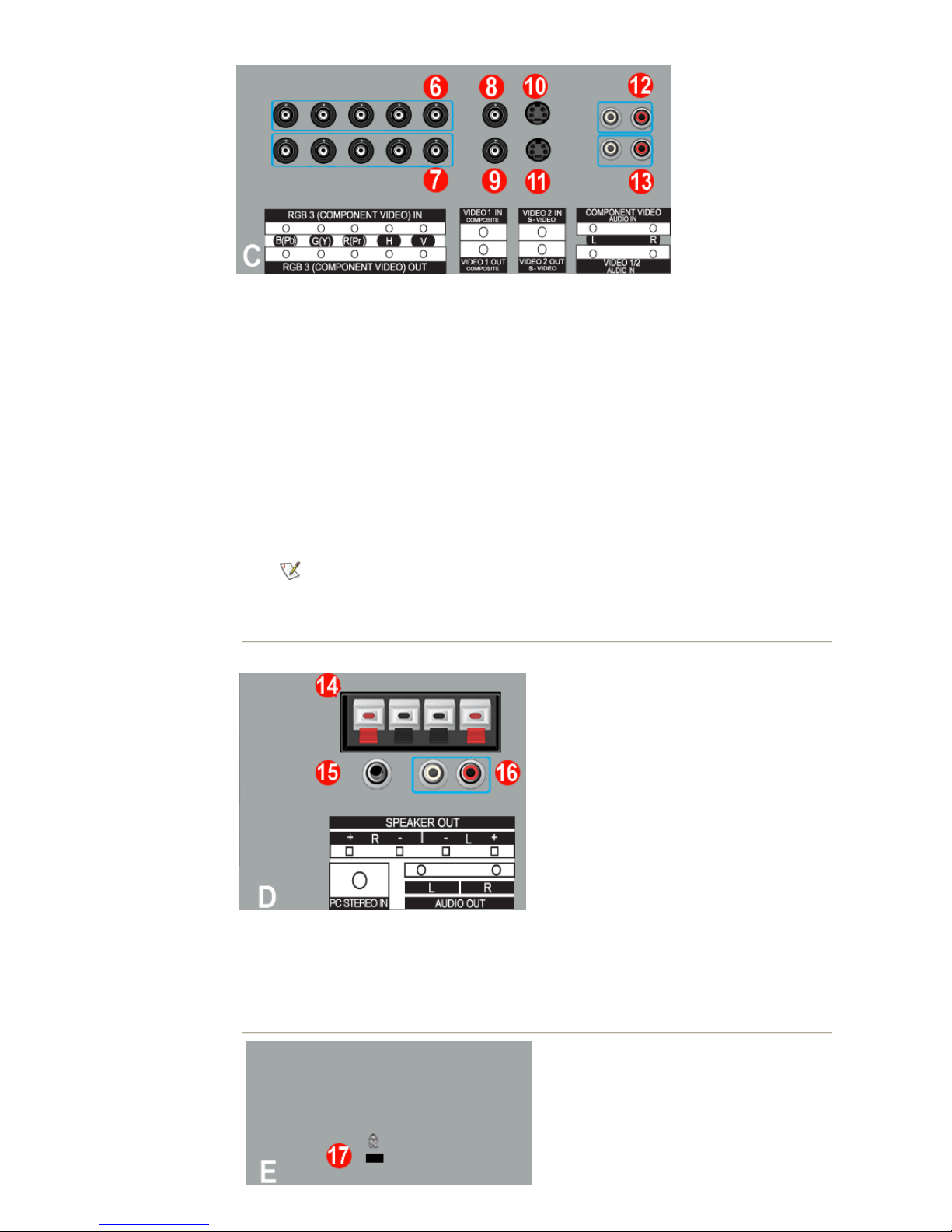

6. Terminal de conexión de vídeo de PC / Terminal de conexión de señal compuesta : Cable
BNC (entrada)
- Conexión RGB 3 (PC Analógico): conexión del puerto B, G, R, H, V
- Conexión de señal compuesta: conexión del puerto Pb, Y, Pr
7. Terminal de conexión de salida de bucle de Vídeo de PC (RGB 3 (PC Analógico)) /
Terminal de conexión de salida de bucle de señal compuesta - cable de BNC (salida)
8. Terminal de conexión de Vídeo de CVBS : Modo de Vídeo 1 (entrada)
9. Terminal de conexión de salida de bucle de Vídeo de CVBS (salida)
10. Terminal de conexión de S-Vídeo : Modo de Vídeo 2 (entrada)
11. Terminal de conexión de salida de bucle de S-Video (salida)
12. Terminal de conexión de audio compuesto (entrada)
: Cuando la señal de entrada está conectada al terminal 6, el audio debe estar conectado sólo con
este terminal.
13. Terminal de conexión de audio de CVBS y de S-Video (entrada)
: Cuando la señal de entrada está conectada a los terminales 8 o 10, el audio debe estar conectado
sólo con este terminal.
Salida de bucle : Capacidad hasta 5 monitores.
14. Terminal de conexión de altavoz
15. Terminal de conexión estéreo de PC (entrada)
16. Terminal de conexión de salida de línea de audio (salida)
17. Anclaje Kensington

Español > Principal > Introducción > Parte Posterior
Desempaque
Parte Delantera
Parte Posterior
Control remoto
Esquema mecánico
Para más información referente a las conexiones de cable, véase Conexión de cables en Instalación.
La disposición trasera del monitor puede variar levemente dependiendo del modelo del monitor.
1. Botón de alimentación on/off
(encendido/apagado)
2. Toma de corriente
3. CONTROL DE EXTERNA (Puerto serie RS232C)
: Puerto de programa de MDC (Multiple Device Control, Control de dispositivos múltiples)
4. Terminal de conexión de vídeo de PC
:Usando el D-SUB de 15 contactos - modo RGB 1 (PC Analógico)
5. Terminal de conexión de vídeo de PC
: Usando el DVI-D a DVI-D - modo RGB 2 (PC digital)

6. Terminal de conexión de vídeo de PC / Terminal de conexión de señal compuesta : Cable
BNC (entrada)
- Conexión RGB 3 (PC Analógico): conexión del puerto B, G, R, H, V
- Conexión de señal compuesta: conexión del puerto Pb, Y, Pr
7. Terminal de conexión de salida de bucle de Vídeo de PC (RGB 3 (PC Analógico)) /
Terminal de conexión de salida de bucle de señal compuesta - cable de BNC (salida)
8. Terminal de conexión de Vídeo de CVBS : Modo de Vídeo 1 (entrada)
9. Terminal de conexión de salida de bucle de Vídeo de CVBS (salida)
10. Terminal de conexión de S-Vídeo : Modo de Vídeo 2 (entrada)
11. Terminal de conexión de salida de bucle de S-Video (salida)
12. Terminal de conexión de audio compuesto (entrada)
: Cuando la señal de entrada está conectada al terminal 6, el audio debe estar conectado sólo con
este terminal.
13. Terminal de conexión de audio de CVBS y de S-Video (entrada)
: Cuando la señal de entrada está
conectada a los terminales 8 o 10, el audio debe estar conectado
sólo con este terminal.
Salida de bucle : Capacidad hasta 5 monitores.
14. Terminal de conexión de altavoz
15. Terminal de conexión estéreo de PC (entrada)
16. Terminal de conexión de salida de línea de audio (salida)
17. Anclaje Kensington

Español > Principal > Introducción > Control remoto
Desempaque
Parte Delantera
Parte Posterior
Control remoto
Esquema mecánico

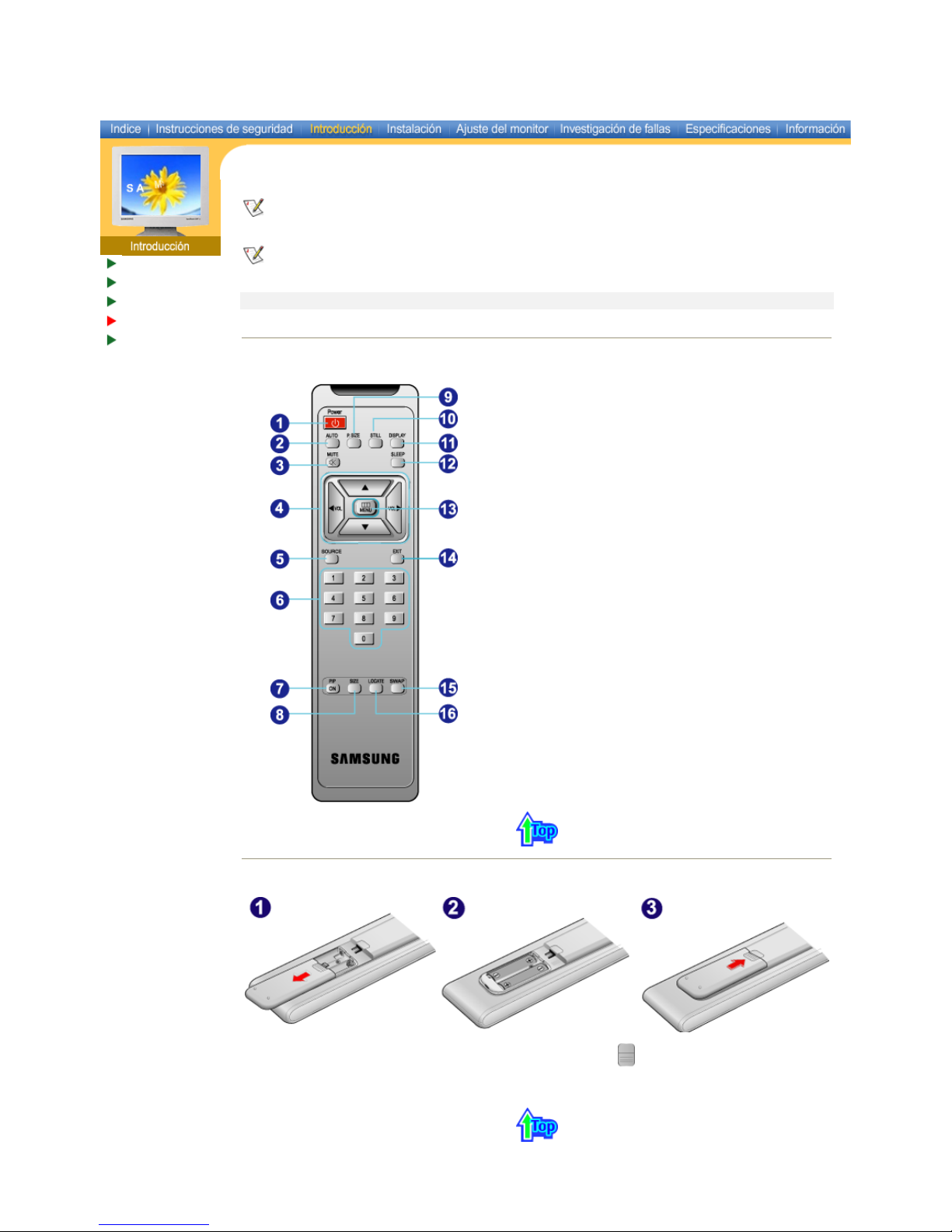

Para más información acerca de las funciones de la unidad de control remoto, véase Ajuste del monitor
> Controles de usuario > Botones de control de usuario > Botones de control remoto. La disposición
del control remoto puede variar levemente dependiendo del modelo del monitor.
El Control remoto puede función dentro de un intervalo de 0.23 a 33 pies (de 7cm a 10m) y 30 grados
a izquierda y derecha del sensor de recepción del control remoto del monitor.
Nombres de los botones | Sustitución de las baterías | Utilización
1. Nombres de los botones
1. Botón Energía
2. Botón Auto (Automático)
3. Botón Silencio
4. Botones Vol (Volumen)
5. Botón Source (Fuente)
6. Botón Number (Número)
7. Botón PIP (Imagen sobre imagen)
8. Botón PIP Size
9. Botón P.Size (Tamaño.P)
10. Botón Still (Pausa)
11. Botón Pantalla
12. Botón Sleep (dormir)
13. Botón Menú
14. Botón Salir
15. Botón Swap (Intercambiar)
16. Botón Location (Ubicación)
2. Sustitución de las baterías
1. Retire la cubierta haciendo presión sobre la zona con el signo .
2. Inserte las baterías haciendo que correspondan sus polaridades (+, -).
3. Vuelva a poner la cubierta.

Español > Principal > Introducción > Esquema mecánico
Desempaque
Parte Delantera
Parte Posterior
Control remoto
Esquema
mecánico
Mechanical Lay-out | Monitor Head | Stand | Speaker | Mounting Bracket
1. Mechanical Lay-out
2. Monitor Head

3. Stand
4. Speaker

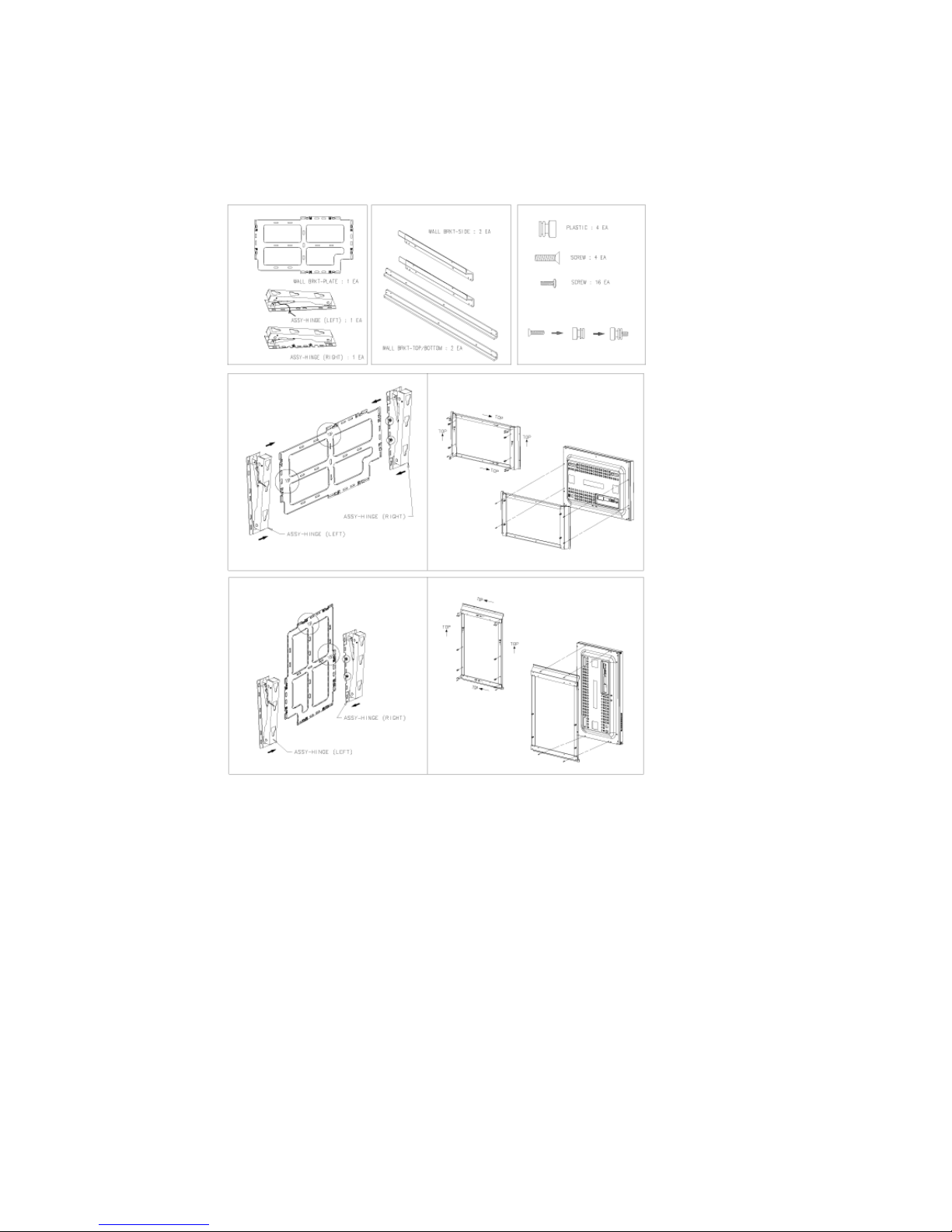

5. Mounting Bracket

1. Mechanical Lay-out
2. Monitor Head
SyncMaster 323T

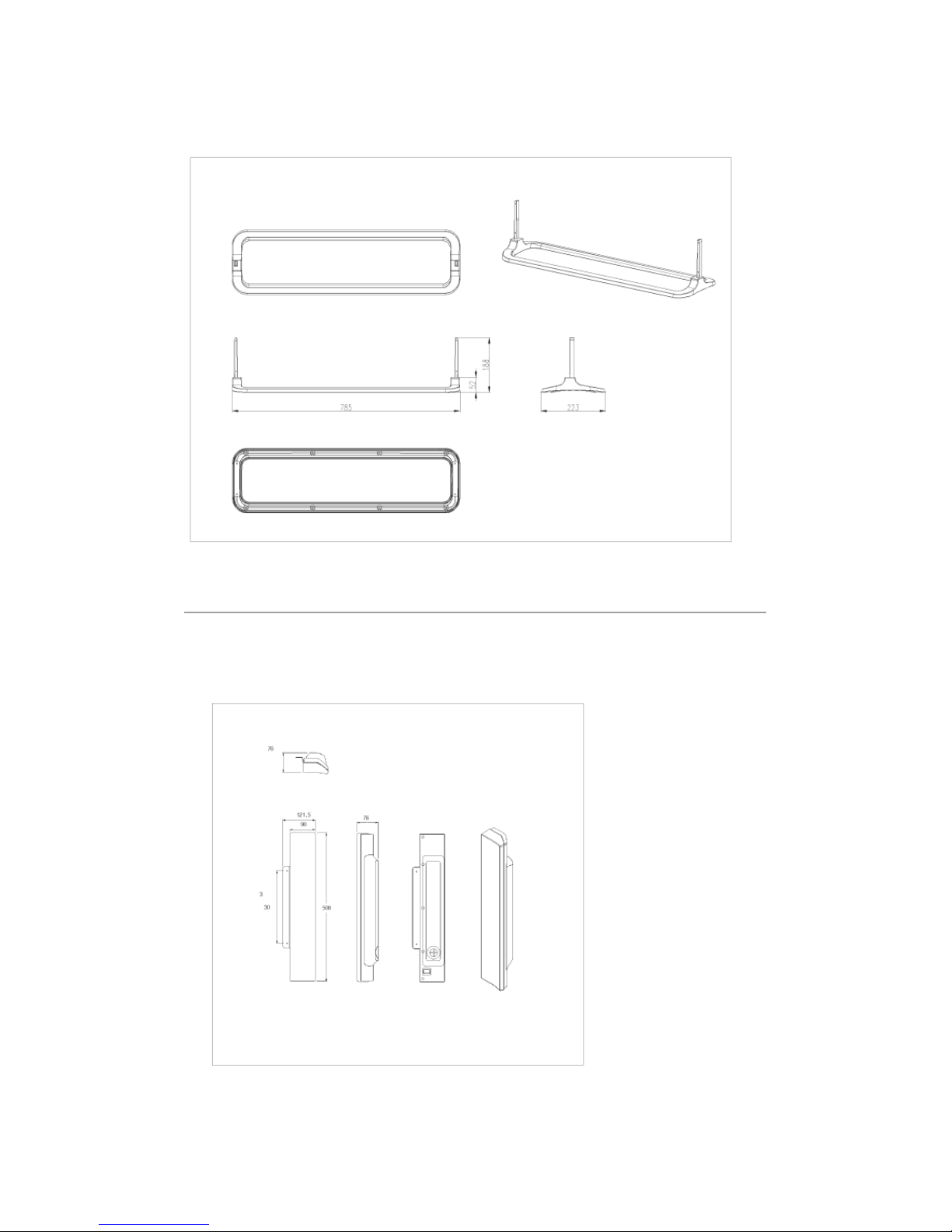

3. Stand
4. Speaker
