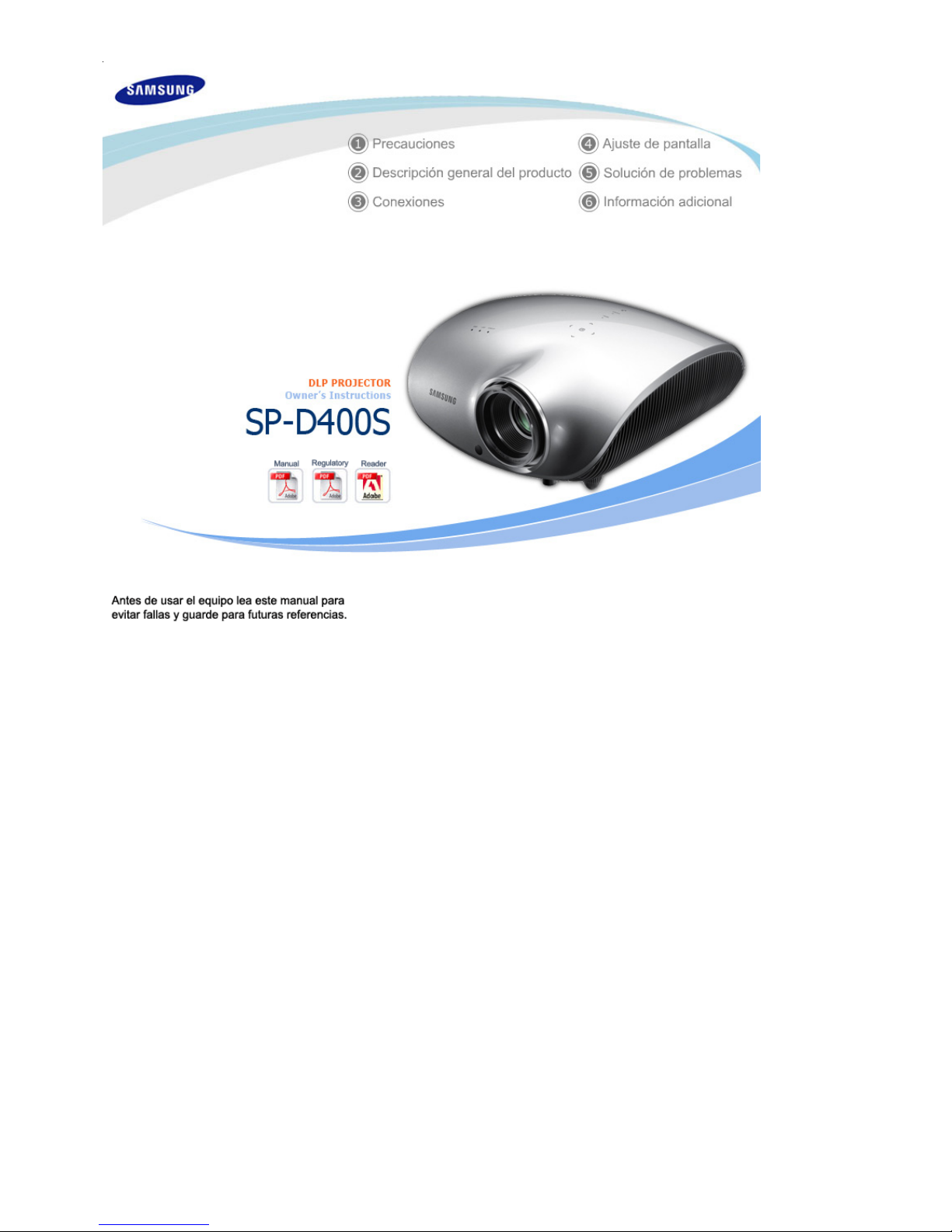

Samsung SP-D400 User manual

Para evitar desperfectos o daños al equipo, lea cuidadosamente las advertencias siguientes y utilice el producto
convenientemente.
Si no se observan las instrucciones marcadas con este símbolo, existe peligro de lesiones físicas o
incluso de muerte.
Si no se observan las instrucciones marcadas con este símbolo, pueden producirse lesiones físicas o
daños en el equipo o las instalaciones.

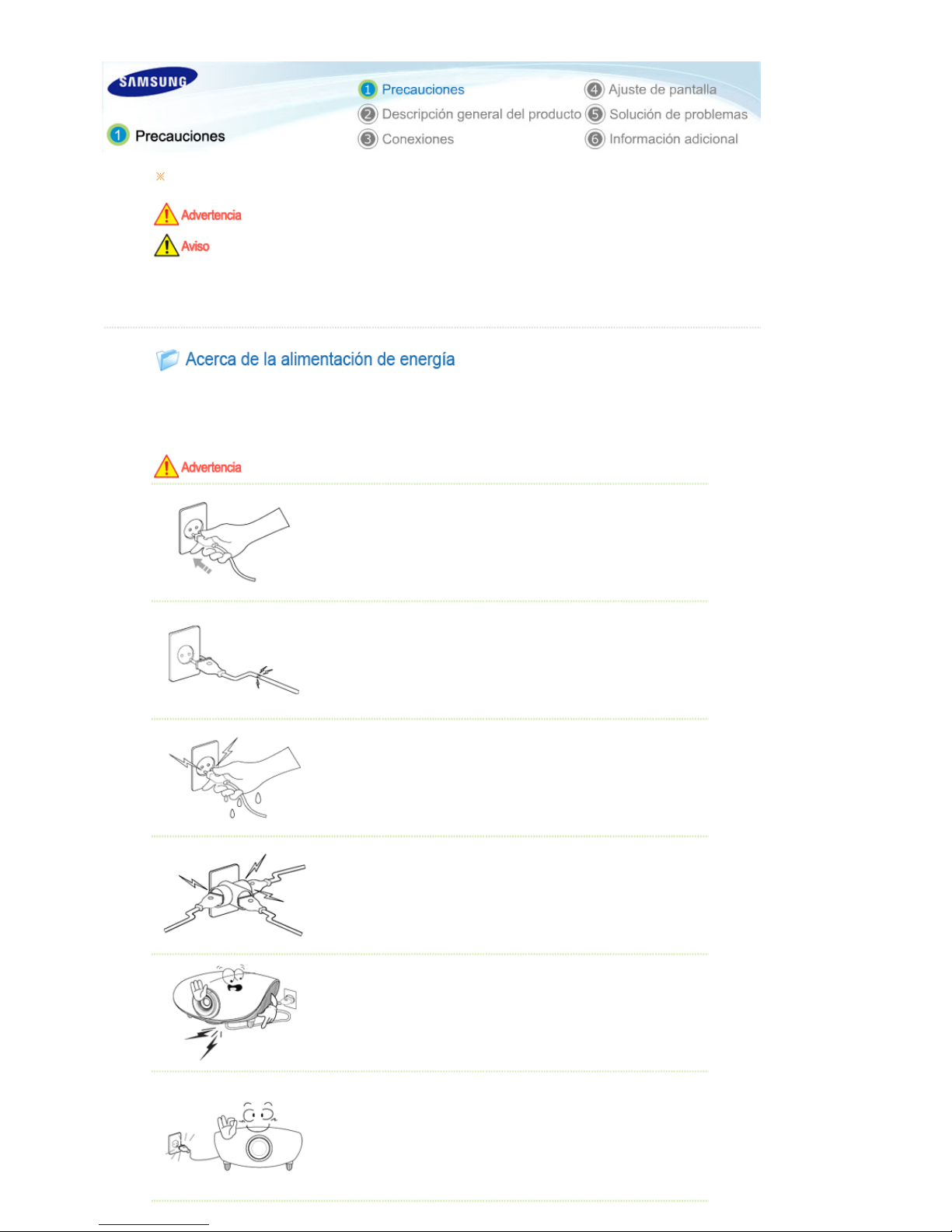

| Acerca de la alimentación de energía | Acerca de la instalación | Acerca de la utilización y la limpieza |
[La imágenes que se muestran son sólo de referencia y no se pueden aplicar en todos los casos (o países)].
Compruebe que se inserta firmemente el conector, ya que en caso contrario
podría producirse un incendio.
zSi la conexión no se completa correctamente, puede producirse un incendio.
No utilice tomas de corriente sueltas o cables dañados.
zExiste peligro de descarga eléctrica o incendio.
No toque nunca el enchufe del cable de alimentación con las manos mojadas.
zHay riesgo de descarga eléctrica.
No conecte varios aparatos en una misma toma mural.
zExiste peligro de incendio.
No coloque objetos pesados sobre el cable de alimentación. Evite doblar, tirar o
retorcer el cable de alimentación.
zExiste peligro de descarga eléctrica o incendio.
Antes de trasladar el producto, compruebe que esté apagado y extraaiga el cable
de alimentación de la toma de corriente mural. Compruebe también que todos los
cables de conexión estén desconectados de los otros aparatos antes de
trasladarlo.
zSi se traslada el producto sin desconectar el cable de alimentación, éste puede
dañarse y causar un incendio o una descarga eléctrica.

Para desconectar el aparato de la corriente, debe desenchufar el cable de la toma
principal, por lo que el enchufe principal debe estar siempre fácilmente accesible.
zEsto podría originar una descarga eléctrica o fuego.
Desconecte siempre la unidad sujetando el enchufe y no el cable de alimentación.
zExiste peligro de incendio.
Desconecte el conector de alimentación antes de limpiar el producto.
zExiste peligro de descarga eléctrica o incendio.
| Acerca de la alimentación de energía | Acerca de la instalación | Acerca de la utilización y la limpieza |
PARA IMPEDIR QUE EL FUEGO SE PROPAGUE, MANTENGA LAS VELAS U
OTRAS LLAMAS EXPUESTAS SIEMPRE ALEJADAS DE ESTE PRODUCTO.
zExiste peligro de incendio.
Si instala el producto en un armario o en una estantería, no deje que sobresalga
la parte delantera del aparato.
zLa caída del aparato puede producirle daños o causar lesiones.
Mantenga el cable de alimentación alejado de aparatos de calefacción.
zEl revestimiento del cable de alimentación puede fundirse y provocar una
descarga eléctrica o un incendio.
No instale el producto en lugares expuestos a aceites, humo, humedad, agua (de
lluvia) o en el interior de un vehículo.
zExiste peligro de descarga eléctrica o incendio.
No instale el producto en lugares sin ventilación como estanterías o armarios
empotrados.
zEllo podría provocar un incendio o causar daños al aparato.

No lo instale en lugares inestables como por ejemplo en un soporte que sea más
pequeño que el propio aparato.
zMantenga el producto fuera del alcance de los niños.
Podría caerse y provocar lesiones personales.
En caso de tormenta, apague inmediatamente el sistema y desenchufe el cable
de alimentación de la toma mural.
zExiste peligro de descarga eléctrica o incendio.
Compruebe que la ventilación del producto no quede bloqueada por un mantel o
una cortina.
zEllo podría provocar un incendio o daños en el producto.
Sitúe el producto cuidadosamente sobre el suelo.
zEn caso contrario, podría causar daños o lesiones.
Evite que el producto se caiga mientras lo traslada.
zEn caso contrario, podría causar daños o lesiones.
Mantenga el producto fuera del alcance de los niños.
zMantenga el producto fuera del alcance de los niños.
Podría caerse y provocar lesiones personales.
| Acerca de la alimentación de energía | Acerca de la instalación | Acerca de la utilización y la limpieza |
IMPORTANTE:
PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA DETALLADAMENTE
ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR EL APARATO, CONSERVE EL
MANUAL PARA FUTURAS REFERENCIAS, GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE
OPERAR EL APARATO Y GUÁRDELO PARA REFERENCIAS FUTURAS.

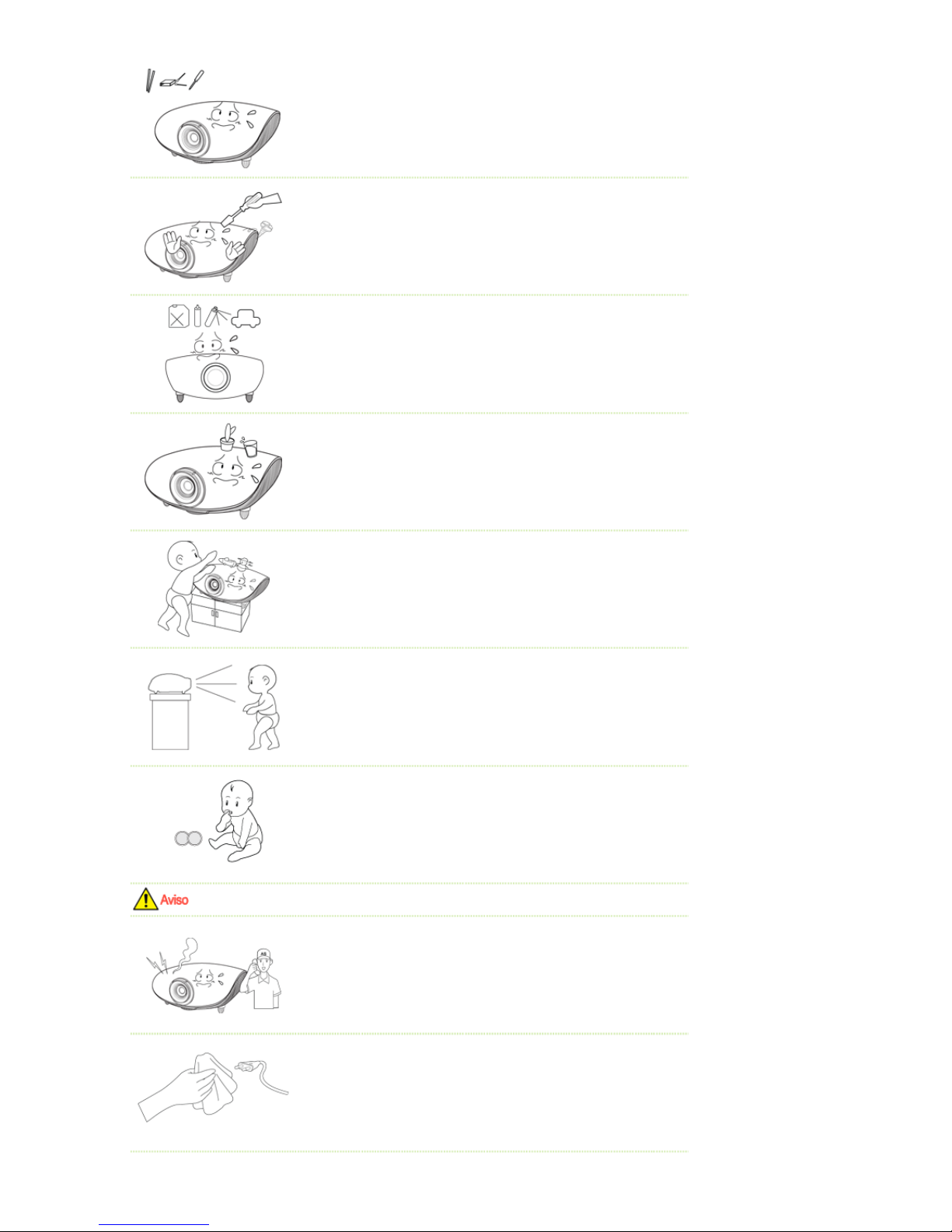

No introduzca objetos metálicos como la punta de un destornillador, un cable o un
taladro, ni objetos inflamables, como cerillas o papel, en el producto a través de la
abertura de ventilación y de los terminales de alimentación PC/Video.
zExiste peligro de descarga eléctrica o incendio. Si penetra agua u otra sustancia

en el producto, apáguelo, desenchufe el cable de alimentación de la toma mural y
póngase en contacto con un centro de servicio.
No desmonte ni intente arreglar o modificar el producto.
zSi el producto precisa de una reparación, póngase en contacto con un centro de
servicio.
Existe peligro de descarga eléctrica o de que se deteriore el producto.
Mantenga el producto alejado de aerosoles inflamables u otras sustancias similares.
zExiste peligro de incendio o explosión.
No deposite recipientes con agua, jarrones, bebidas, productos químicos, pequeñas
piezas metálicas u objetos pesados sobre el producto.
zSi algún objeto o líquido penetra en el producto, pueden producirse descargas eléctricas,
incendio o lesiones físicas.
No deje que los niños coloquen objetos como juguetes o golosinas encima del producto.
zSi un niño intenta alcanzar cualquiera de estos objetos, el producto puede caerse y
lesionar al niño.
No mire directamente a la lámpara frontal del producto ni proyectar imágenes
directamente a los ojos.
zEsto es peligroso, especialmente, para los niños.
Cuando quite las pilas del mando a distancia, tenga cuidado de no dejarlas al alcance de
los niños, ya que podrían tragarlas. Mantenga las pilas fuera del alcance de los niños.
zEn caso de intoxicación, consulte a un médico inmediatamente.
Si el producto emite humo, ruidos anormales u olor a quemado, apague el sistema
inmediatamente, desenchufe el aparato de la toma mural y póngase en contacto con un
centro de servicio.
zExiste peligro de descarga eléctrica o incendio.
Si el enchufe o la toma de alimentación quedan expuestos al polvo, agua o sustancias
extrañas, límpielos.
zExiste peligro de descarga eléctrica o incendio.
Limpie el producto cuidadosamente con un paño seco o una toalla después de haber
desconectado el enchufe de alimentación de la toma mural.

zNo limpie el aparato con productos químicos como cera, benzol, alcohol, disloventes de
pintura, repelentes para mosquitos, productos ambientadores, lubricantes, soluciones
limpiadoras, etc.
Cuando el producto no deba utilizarse durante un período prolongado, desconecte el
enchufe de alimentación.
zExiste peligro de descarga eléctrica o incendio.
Póngase en contacto con un centro de servicio técnico autorizado cuando instale el
monitor en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel
de humedad y productos químicos, y en lugares donde el producto se vaya a utilizar las 24
del día, como aeropuertos, estaciones, etc.
zEl incumplimiento de estas indicaciones puede causar serios desperfectos en el monitor.

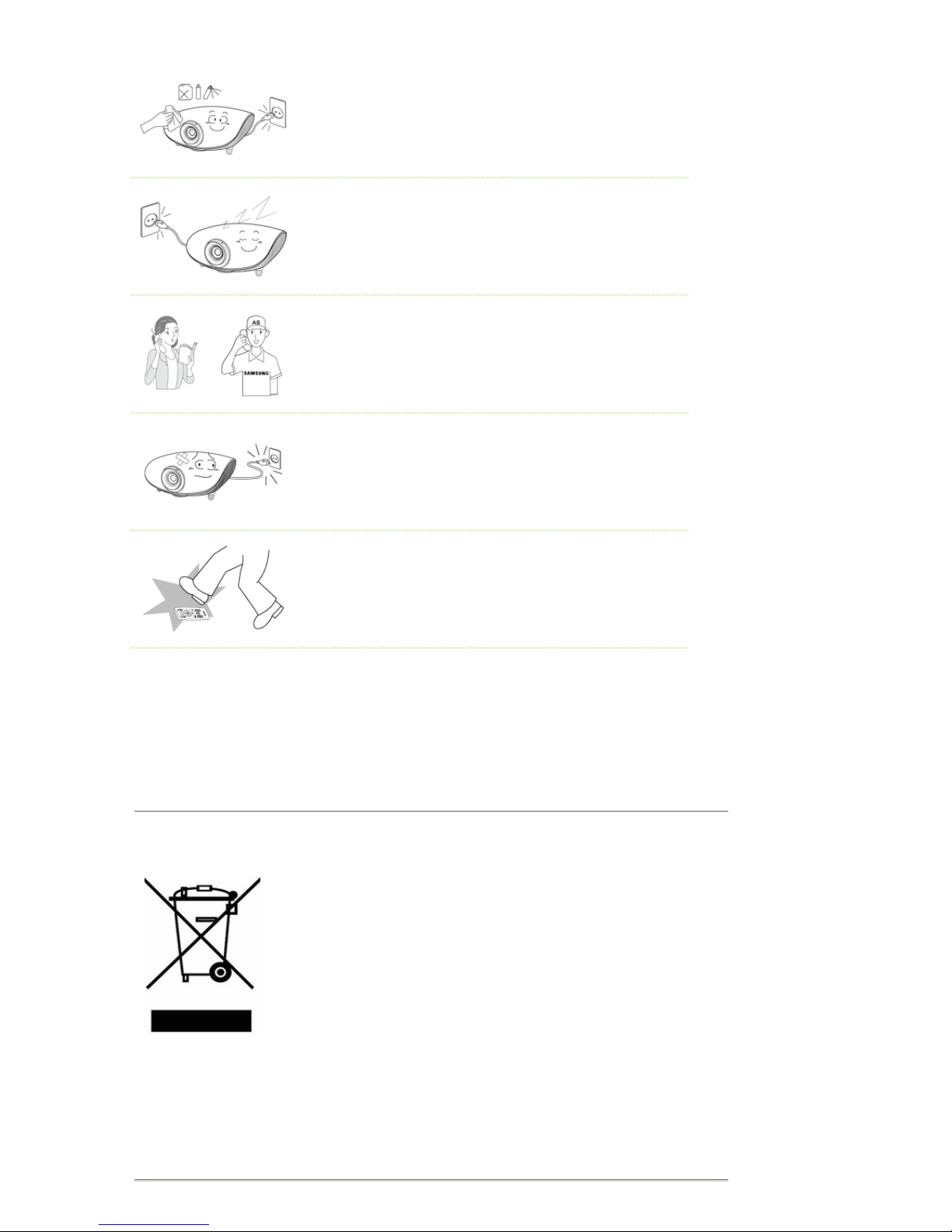

Si el producto se cae o se rompe la caja, apague el aparato y desconecte el enchufe de la
toma mural, ya que podría haber peligro de descarga eléctrica o incendio.
zEn tal caso, póngase en contacto con un centro de servicio.
Coloque el mando a distancia sobre una mesa o un escritorio.
zSi pisa el mando a distancia puede caerse y herirse o puede estropear el mando.
Eliminación correcta de este producto
(
material eléctrico
y
electrónico de descarte
)
-Euro
p
a solamente
(Aplicable en la Unión Europea y en países europeos con sistenmas de recogida selectiva
de residuos)
La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica
que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar
los posibles daños al medio ambiente o a la salud humana que representa la eliminación
incontrolada de residuos, separe este producto de otros tipos de residuos y recíclelo
correctamente para promover la reutilización sostenible de recursos materiales.
Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto,
o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo
para que sea sometido a un reciclaje ecológico y seguro.
Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del
contrato de compra. Este producto no debe eliminarse mezclado con otros residuos comerciales.
Eliminación correcta de las bater
í
as de este producto - Europa
solamente

(Aplicable en la Unión Europea y en otros países europeos con sistemas de recogida
selectiva de baterías.)
La presencia de esta marca en las baterías, el manual o el paquete del producto indica que
cuando haya finalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos
domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene
mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la
Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas
sustancias podrían provocar lesiones personales o dañar el medioambiente.
Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás
residuos y recíclelas mediante el sistema de recogida gratuito de su localidad.

| Características del producto | Imágenes del producto | Mando a distancia | Especificaciones del producto |
Motor óptico con tecnología DLP avanzada
- Se ha adaptado un panel 1024x768.
- Se ha usado un rueda de color de 4 segmentos (4 segment color wheel) para implementar los colores
óptimos.
- Se ha diseñado una lámpara de 280 W para mejorar la luminancia
Colores vivos
- Sintonización de imagen de calidad centrada en la mejora del color; esta unidad introduce coordenadas de
color que cumplen los estándares de emisión en producción de vídeo.
Ruido de ventilador minimizado y pérdidas ligeras
- El flujo de aire y la estructura de instalación del ventilador se han optimizado para minimizar el ruido del
ventilador y las pérdidas del haz de luz.
Diversos puertos de entrada
- Se han mejorado las conexiones de los dispositivos periféricos con la adopción de diferentes terminales de
entrada, como HDMI (compatible con HDCP), un terminal de componentes y un terminal de salida PC OUT.
Ajustes de usuario
- Esta unidad permite el ajuste de cada puerto de entrada.
- La unidad tiene un patrón de referencia que puede utilizarse para posicionamiento y ajuste.
| Características del producto | Imágenes del producto | Mando a distancia | Especificaciones del producto |
Lado frontal / su
p
erio
r

1. Indicadores
- STAND BY (LED azul)
- LAMP (LED azul)
- TEMP (Indicador LED rojo)
※Consulte Indicaciones de los LED.
2. Anillo de enfoque
Se utiliza para ajustar el enfoque.
3. Receptor de la señal del mando a distancia
4. Objetivo

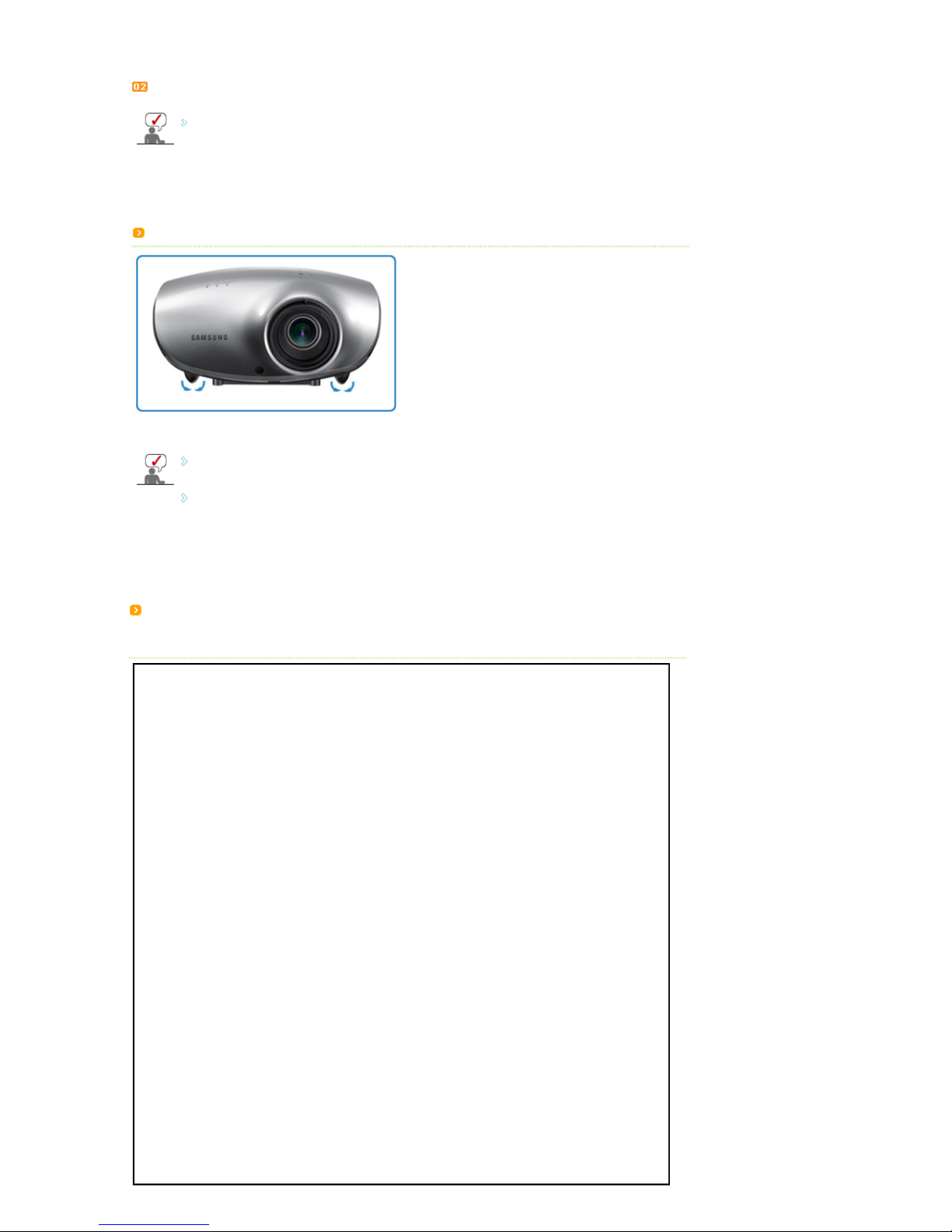

5. Patas regulables
Las patas regulables permiten subir y bajar la
pantalla para ajustar la posición.
6. Mando del zoom
Se utiliza para aumentar o reducir el tamaño de la
imagen.
7. Botón de encendido ( )
Se utiliza para encender o apagar el proyector.
8. Botón de SOURCE
Se utiliza para seleccionar las señales de entrada
desde las fuentes externas.
9. Botón MENU
Utilice este botón para entrar o salir de un menú o
para avanzar por él.
10.Botón de selección y desplazamiento
(
/
)
Utilice este botón para ir a un elemento o
seleccionarlo dentro de un menú.
Estos botones de la parte superior del monitor son botones táctiles.
Para activarlos basta tocarlos ligeramente con los dedos.
Contenido del embala
j
e
Guía de instalación rápida Garantía
(No disponible en todos los lugares) CD del manual de usuario

Cable de alimentación Mando a distancia / 1 pilas
(No disponible en todos los lugares) Paño de limpieza
Se vende
p
or se
p
arado
Cable D-sub
Indicaciones de los LED
●: Led encendido ◐: Led parpadeando ○: Led apagado
STAND
BY LAMP TEMP Información
●○○
Si pulsa el botón de encendido del mando a distancia o del proyector, la pantalla
se ve trascurridos 30 segundos.
●●○
El proyector está en una condición de funcionamiento normal.
●◐○
Este estado aparece si el proyector está preparando una operación después de haber pulsado el
botón de encendido del proyector o del mando a distancia.
○◐○
El botón de encendido se pulsa para apagar el proyector, y el sistema de refrigeración sigue en
funcionamiento para enfriar el interior del proyector. (Dura aproximadamente 1 minuto y 30
segundos)
◐○◐
Consulte la medida 1 a continuación si el ventilador de refrigeración del interior del proyector no
está en condiciones de funcionamiento normales.
○◐◐
Consulte la medida 2 a continuación si la cubierta de la lámpara que protege la unidad de la
lámpara no está cerrada correctamente.
○○◐
El aparato se apaga automáticamente cuando la temperatura interior del proyector sobrepasa el
límite de control. Consulte la medida 3.
●◐◐
Ha ocurrido un problema durante el funcionamiento de DDP IC en el producto. Consulte la medida
4.
◐◐◐
Ha ocurrido un problema con el funcionamiento de la lámpara. Consulte la medida 5.
●◐●
Se ha cumplido la vida útil de la lámpara. Consulte la medida 6.
◐◐○
La memoria del producto no funciona normalmente. Póngase en contacto con un centro de
servicio técnico.
◐◐●
La alimentación del producto no funciona normalmente. Póngase en contacto con un centro de
servicio técnico.
◐●◐
Ha ocurrido un problema durante el funcionamiento de la rueda de color en el producto. Consulte
la medida 4.
Eliminación de los
p
roblemas de los indicadores

Clasificación Estado Medidas
Medida 1
Cuando el sistema del
ventilador de refrigeración
no se encuentra en
condiciones de
funcionamiento normales.
Si el síntoma permanece incluso después de desconectar y volver a
conectar el cable de alimentación y encender de nuevo el proyector,
póngase en contacto con su proveedor o con su centro de servicio
técnico.
Medida 2
Cuando la cubierta que
protege la lámpara no está
cerrada correctamente o el
sistema del sensor no está
en condiciones de
funcionamiento normales.
Compruebe si los tornillos de la parte inferior del proyector está apretados
correctamente. Si no lo están, póngase en contacto con el distribuidor del
producto o el centro de servicio técnico.
Medida 3
Cuando la temperatura del
interior del proyector es
demasiado alta.
Ajuste el estado de la instalación del proyector; para ello consulte las
precauciones de instalación relacionadas más arriba. Deje enfriar el
proyector y vuelva a hacerlo funcionar. Si persiste el problema, póngase
en contacto con el distribuidor del producto o el centro de servicio
técnico.
Medida 4 Cuando la rueda de color no
funciona.
Desconecte y vuelva a conectar el cable de alimentación y encienda de
nuevo el proyector. Si persiste el problema, póngase en contacto con el
distribuidor del producto o el centro de servicio técnico.
Medida 5
La lámpara funciona
defectuosamente tras
apagar el proyector de
forma anormal o reiniciarlo
tras haberlo apagado.
Apague el aparato, espere un periodo de tiempo prudencial para que se
enfríe y vuelva a encenderlo. Si persiste el problema, póngase en
contacto con el distribuidor del producto o el centro de servicio técnico.
Medida 6 Cuando la pantalla se vuelve más
oscura.
Compruebe el tiempo de uso de la lámpara en la pantalla de visualización
de la información. Si necesita reemplazar la lámpara, póngase en
contacto con el distribuidor del producto o el centro de servicio técnico.
Este proyector utiliza un sistema de ventilación de refrigeración para evitar el sobrecalentamiento en la
unidad. El funcionamiento del ventilador de refrigeración puede causar ruido, que no afecta al rendimiento del
producto. No se permiten cambios ni devoluciones por problemas de ruido.

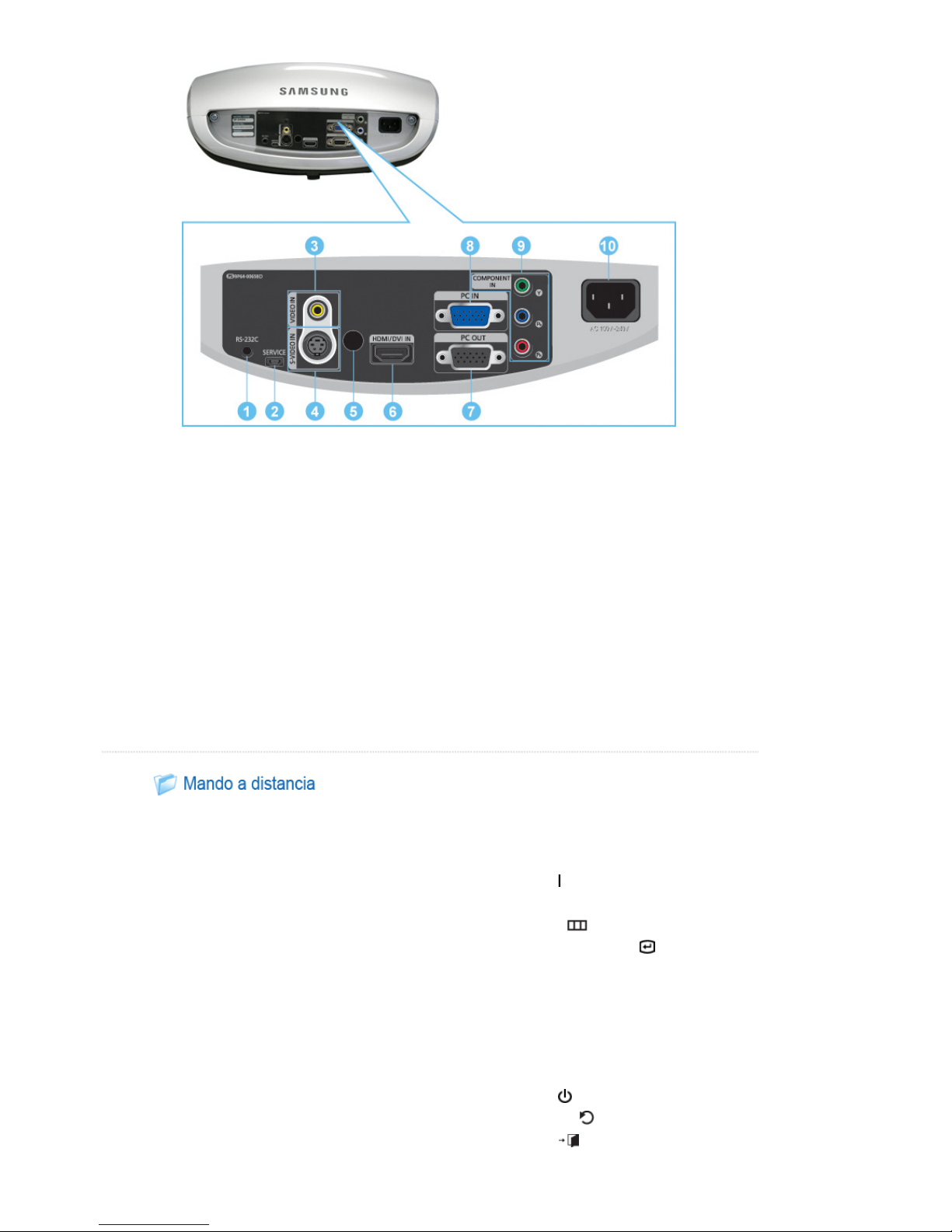

Lado
p
osterio
r

1. Puerto RS-232C
(para terminales de entrada de servicio)
2. Puerto de entrada SERVICE
3. Puerto de entrada VIDEO IN
4. Puerto de entrada S-VIDEO IN
5. Receptor de la señal del mando a distancia
6. Puerto de entrada HDMI/DVI IN
7. Terminal PC OUT
8. Puerto de entrada PC IN
9. Puerto de entrada COMPONENT IN
10.Puerto de entrada de alimentación
| Características del producto | Imágenes del producto | Mando a distancia | Especificaciones del producto |
1. Botón ON ( )
2. Botón AUTO
3. Botón MENU ( )
4. Botón de Mover (▲ ▼ ◀ ▶)/ ( )
5. Botón V.KEYSTONE (+/-)
(VERTICAL KEYSTONE)
6. Botón VIDEO
7. Botón S-VIDEO
8. Botón P.SIZE
9. Botón COMP
10. Botón OFF ( )
11. Botón RETURN ( )
12. Botón EXIT ( )

13. Botón INFO STILL
14. Botón HDMI
15. Botón INSTALL
16. Botón P.MODE
17. Botón PC
1. ON ( )
Se utiliza para encender el proyector.
2. AUTO
A
justa Picture automáticamente. Disponible solamente en el modo PC.
3. MENU ( )
Se utiliza para ver la pantalla del menú.
4. Mover (▲ ▼ ◀ ▶)/( )
Se utiliza para desplazarse a una opción de menú o para seleccionarla.
5. V.KEYSTONE(VERTICAL KEYSTONE) (+/-)
Úselo cuando las escenas de vídeos estén distorsionadas o desequilibradas.
6. VIDEO
Pulse este botón para cambiar al modo Vídeo.
7. S-VIDEO
Pulse este botón para cambiar al modo S-Vídeo.
8. P.SIZE
Pulse este botón para ajustar el tamaño de la pantalla de imagen.
9. COMP
Pulse este botón para cambiar al modo COMPONENTE.
10. OFF ( )
Se utiliza para apagar el proyector.
11. RETURN ( )
Vuelve al menú anterior.
12. EXIT ( )
Se utiliza para que desaparezca la pantalla del menú.
13. INFO STILL
INFO: Se utiliza para comprobar las señales de la fuente, la configuración de la imagen, el ajuste de la pantalla
del PC y el tiempo de uso de la lámpara.

STILL: Pulse este botón para ver imágenes fijas.
14. HDMI
Pulse este botón para cambiar al modo HDMI.
15. INSTALL
Se utiliza para girar o invertir la imagen proyectada.
16. P.MODE
Pulse este botón para seleccionar el modo Imagen.
17. PC
Pulse este botón para cambiar al modo PC.
| Características del producto | Imágenes del producto | Mando a distancia | Especificaciones del producto |
El diseño y las especificaciones del producto pueden modificarse sin aviso previo para mejorar el rendimiento.
Es
p
ecificaciones
Modelo SP-D400S
Panel
Tamaño 16,5 mm / 0,65 pulgadas
Resolución XGA (1024 x 768)
Fabricante Texas Instrument
Lámpara
Tipo 280 W
Duración 2.500 horas
Fabricante Philips
Color 18,9 M (1024 x 768 x 3 x 8 bits)
Resolución
Resolución
óptima: 1024 x 768 a 60 Hz
Resolución
máxima: 1280 x 1024 a 75 Hz
Señal de vídeo de entrada Vídeo, S-Vídeo, Componente, PC analógico, HDMI
Señal de sincronización de
entrada Sincronización de H/V separado, TTL
Reloj de píxeles máximo 136,75 MHz
Tamaño diagonal de pantalla 40 ~250 pulgadas
Alcance de proyección 1 m ~ 10 m
Potencia
Consumo
eléctrico Menos de 350 W
Tensión 110/220 V CA +/-10%, 50/60 Hz +/-3 Hz
Ruido Eco de 31 dB, Brillo de 33 dB
Tamaño 343,1 (anchura) x 162,4 (profundidad) x 347,2 (altura) mm
13,5 (anchura) x 6,4 (profundidad) x 13,7 (altura) pulgadas
Peso 5,8 kg / 12,8 lb
Características
principales
Brillo Máx. 4.000 ANSI lumen
Contraste 3.000:1
Efecto angular Vertical
Entorno de
usuario
Temperatura y
humedad
Funcionamiento Temperatura 0 °C ~ 40 °C (32 °F ~ 104 °F),
Humedad (10% ~ 80%)
Almacenamiento Temperatura -20 °C ~ 45 °C (-4 °F ~ 113 °F),
Humedad (5% ~ 95%)

Este equipo de Clase B se ha diseñado para uso doméstico y en oficinas. El equipo se ha registrado según
las condiciones de EMI para uso residencial. Se puede usar en todas las áreas. Clase A es para uso en
oficinas. La Clase A se usa en el entorno empresarial, pero la Clase B emite menos ondas
electromagnéticas que la Clase A.
El Panel DMD que se utiliza en los Proyectores DLP se compone de varios cientos de miles de micro
espejos. Al igual que con otros elementos de visualización, es posible que el panel DMD incluya algunos
píxeles defectuosos. Samsung y el fabricante del panel DMD tienen un procedimiento rígido de
identificación y limitación de píxeles erróneos y los productos no superarán el número máximo de píxeles
defectuosos definidos mediante nuestros estándares. Raramente, es posible que existan píxeles no
visualizables; sin embargo, esto no afecta a la calidad de imagen ni a la vida del producto.
Modo de visualización admitido
Fuente
entrada
Resolución
(HxV)
Sincr. horizontal Sincr. vertical Frecuencia de píxeles
[MHz]
Frecuencia de píxeles
[MHz]
Frecuencia
(kHz) Polaridad Frecuencia
(Hz) Polaridad
PC
640X350 31.47 P 70.1 N 25.18 Sep.
37.86 P 85.1 N 31.5 Sep.
640X400 37.86 N 85 P 31.5 Sep.
640X480
31.47 N 60 N 25.175 Sep.
35.00 N 66.7 N 30.24 Sep.
37.86 N 72.8 N 31.5 Sep.
37.5 N 75 N 31.5 Sep.
43.27 N 85 N 36 Sep.
720X400 31.47 N 70 P 28.322 Sep.
800X600
35.16 P 56.3 N 36 Sep.
37.88 P 60 P 40 Sep.
48.08 P 72.2 P 50 Sep.
46.87 P 75 P 49.5 Sep.
53.67 P 85 P 56.25 Sep.
832X624 49.73 N 75 N 57.28 Sep.
1024X768
48.36 N 60 N 65 Sep.
56.4 N 70 N 75 Sep.
60.02 P 75 P 78.75 Sep.
68.68 P 85 P 94.5 Sep.
1152X864 67.5 P 75 P 108 Sep.
1152X870 68.68 N 75 N 100 Sep.
1280X768 47.78 N 60 P 79.5 Sep.
1280X960 60 P 60 P 108 Sep.
1280X1024 63.98 P 60 P 108 Sep.
79.98 P 75 P 135 Sep.
1440X900 55.94 N 60 P 106.5 Sep.
70.64 N 75 P 136.75 Sep.
Component
1920X1080i 33.72 P 60 P 74.18 Sep.
28.125 P 50 P 74.25 Sep.
1280x720p 45 P 60 P 74.25 Sep.
37.5 P 50 P 74.25 Sep.
720x480p 31.5 P 60 P 27 Sep.
720x576p 31.25 P 50 P 27 Sep.
640X350 31.47 P 70.1 N 25.18 Sep.
37.86 P 85.1 N 31.5 Sep.
640X400 37.86 N 85 P 31.5 Sep.
640X480 31.47 N 60 N 25.175 Sep.
37.5 N 75 N 31.5 Sep.
720X400 31.47 N 70 P 28.322 Sep.
800X600 37.88 P 60 P 40 Sep.
46.87 P 75 P 49.5 Sep.
1024X768 48.36 N 60 N 65 Sep.
60.02 P 75 P 78.75 Sep.

HDMI
1280X768 47.78 N 60 P 79.5 Sep.
1280X960 60 P 60 P 108 Sep.
1280X1024 63.98 P 60 P 108 Sep.
79.98 P 75 P 135 Sep.
1920x1080i 33.72 P 60 P 74.18 Sep.
28.125 P 50 P 74.25 Sep.
1280x720p 45 P 60 P 74.25 Sep.
37.5 P 50 P 74.25 Sep.
720x480p 31.5 P 60 P 27 Sep.
720x576p 31.25 P 50 P 27 Sep.
720x480i 15.73 P 60 P 13.5 Sep.
720x576i 15.63 P 50 P 13.5 Sep.
Modo de tamaño com
p
atible
O : Tamaño y Sobreexplorar se pueden configurar, x: Tamaño y Sobreexplorar no se pueden configurar,
△: Tamaño se puede configurar
Fuente Tamaño imagen
Entrada Tipo Modo Normal Zoom 1 Zoom 2 16:9
HDMI
HD 1080i O △△ O
720p O △△ O
SD
576p O △△ O
480p O △△ O
576i O △△ O
480i O △△ O
DVI VESA △xx
△
Component
HD 1080i O △△ O
720p O △△ O
SD
576p O △△ O
480p O △△ O
576i O △△ O
480i O △△ O
Vídeo y
S-Vídeo SD 576i △△△△
480i △△△△
PC
HD 1080i △xx
△
720p △xx
△
SD
576p △xx
△
480p △xx
△
576i △xx
△
480i △xx
△
PC
16:9
Mode △xx
△
4:3
Mode △xx
△
Modo com
p
atible de des
p
lazamiento de
p
osición
La función position no se admite en las entradas HDMI, Video y S-Video.
Sobreexplorar: Desactivado
Fuente Posición imagen (H/V)
Entrada Tipo Modo Normal Zoom 1 Zoom 2 16:9
Component
HD 1080i O O O O
720p O O O O
SD
576p O O O O
480p O O O O
576i O O O O
480i O O O O
HD 1080i O x x O
720p O x x O

PC
SD
576p O x x O
480p O x x O
576i O x x O
480i O x x O
PC
16:9
Mode Ox xO
4:3
Mode Ox xO
Sobreexplorar: Activado
Fuente Posición imagen (H/V)
Entrada Tipo Modo Normal Zoom 1 Zoom 2 16:9
Component
HD 1080i O O O O
720p O O O O
SD
576p O O O O
480p O O O O
576i O O O O
480i O O O O

| Configuración básica | Conexión de la alimentación | Conexión al equipo de vídeo |
Instalación del
p
ro
y
ector

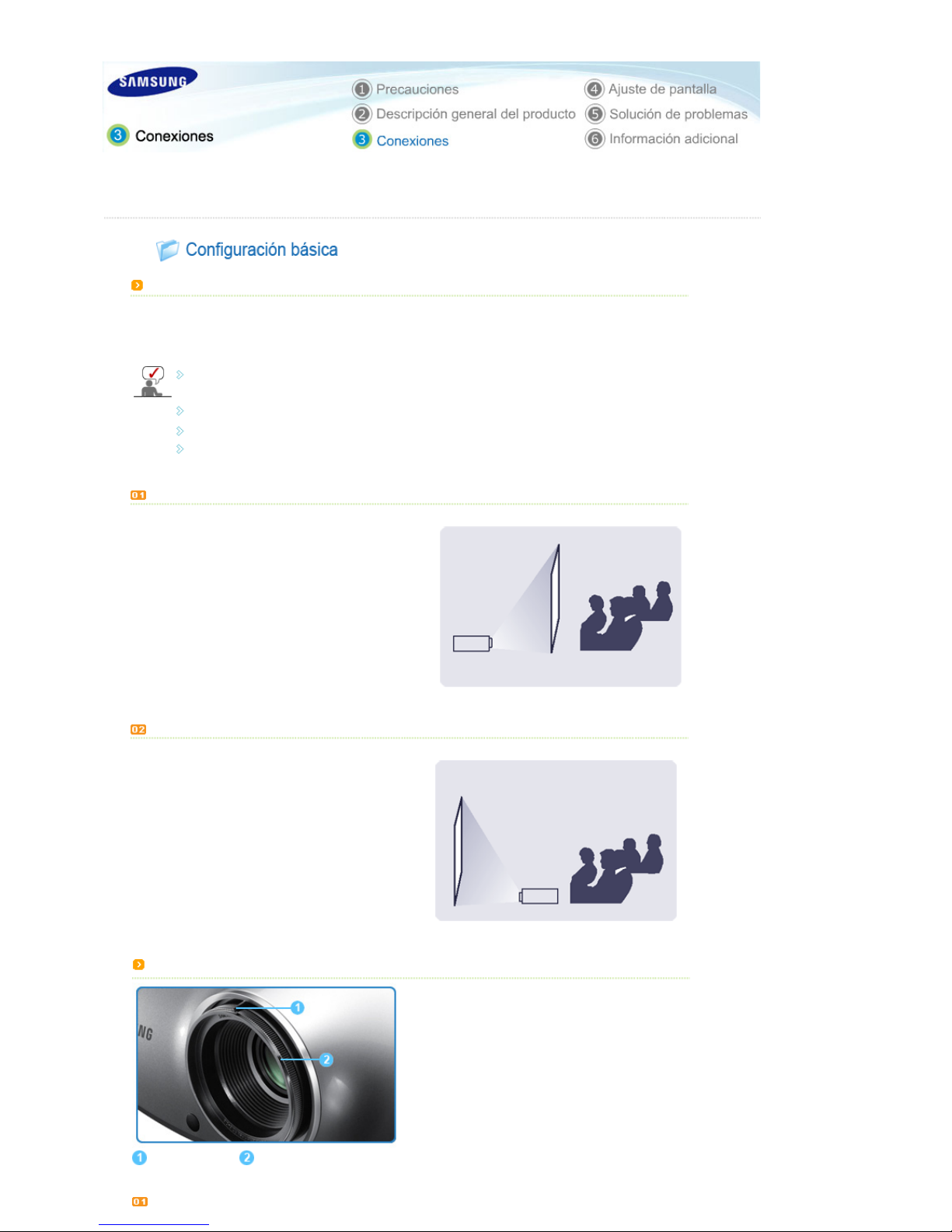

Instale el proyector de manera que el haz del mismo quede perpendicular a la pantalla.
Sitúe el proyector de manera que el objetivo esté en el centro de la pantalla.
Si la pantalla no está instalada en vertical, es posible que la imagen de la pantalla no sea un rectángulo.
No instale la pantalla en un entorno iluminado. Si la pantalla brilla en exceso, la imagen no se visualizará claramente.
Si instala la pantalla en un entorno iluminado, use cortinas.
Puede instalar el proyector en los siguientes lugares: Front.-Inf. / Front.-Sup. / Trasero-Inferior /Trasero-Sup.
(Para ver la configuración de la posición de instalación)
Para ver la ima
g
en cuando instale el
p
ro
y
ector detrás de la
p
antalla
Instale una pantalla semitransparente.
Seleccione Menú > Configuración > Instalar > Trasero-
Inferior
Para visualizar la ima
g
en al instalar el
p
ro
y
ector delante de la
p
antalla
Instale el proyector por el lado donde mira la pantalla.
Seleccione Menú > Configuración > Instalar > Front.-Inf.
Ajuste del zoom y el enfoque
Selector del zoom Anillo de enfoque
Puede ajustar el tamaño de la imagen dentro del alcance del zoom manipulando

el selector del zoom.
Enfoque la imagen en la pantalla utilizando el anillo de enfoque.
Si instala el producto en una ubicación fuera de la distancia de proyección
especificada (consulte Tamaño de pantalla y distancia de proyección), no
se puede ajustar el enfoque correctamente.
Nivelación con patas regulables
Para colocar a nivel el proyector, ajuste las patas regulables del proyector.
Se puede ajustar el nivel del proyector hasta 12 mm (una media de 3,4
grados).
Dependiendo de la posición del proyector, puede aparecer una distorsión
de efecto angular.
Tamaño de pantalla y distancia de proyección
Instale el proyector en una superficie plana y nivelada utilizando las patas regulables para obtener una calidad de imagen óptima. Si las
imágenes no son claras, ajústelas utilizando el selector del zoom o el anillo de enfoque, o mueva el proyector hacia delante y hacia atrás.
Tamaño de la
pantalla [pulgadas]
Horizontal Vertical Máx Mín Desplazamiento
(X:mm) (Y:mm) (Z:mm) (Z:mm) (Y':mm)
30 609,,6 457,2 1300 1110 57
40 812,8 609,6 1730 1480 76
50 1016,0 762,0 2150 1840 95
60 1219,2 914,4 2580 2210 114
70 1422,4 1066,8 3010 2570 133
80 1625,6 1219,2 3430 2940 152
90 1828,8 1371,6 3860 3300 171
100 2032,0 1524,0 4290 3670 191
110 2235,2 1676,4 4710 4040 210
120 2438,4 1828,8 5140 4400 229
130 2641,6 1981,2 5560 4770 248
140 2844,8 2133,6 5990 5130 267
150 3048,0 2286,0 6420 5500 286
160 3251,2 2438,4 6840 5860 305
170 3454,4 2590,8 7270 6230 324
180 3657,6 2743,2 7700 6600 343
190 3860,8 2895,6 8120 6960 362
200 4064,0 3048,0 8550 7330 381
210 4267,2 3200,4 8980 7690 400
220 4470,4 3352,8 9400 8060 419
230 4673,6 3505,2 9830 8420 438
240 4876,8 3657,6 10260 8790 457
250 5080,0 3810,0 10680 9160 476

Este proyector se ha diseñado para mostrar imágenes de forma óptima en una pantalla con un tamaño de 80 ~ 120
pulgadas.
A. Pantalla
Z: Distancia de proyección
Y': Distancia desde el centro de la lente hasta la parte inferior de la imagen
Configuración del entorno del PC - Compruebe los siguientes elementos antes de conectar el PC al proyector.
1. Haga clic con el botón derecho del ratón en el fondo del escritorio de
Windows y haga clic en [Propiedades].
Aparecerá la pestaña <Propiedades de pantalla>.
2. Haga clic en la pestaña [Configuración] y configure [Resolución de
pantalla] de acuerdo con la [Resolución] que se describe en la tabla
de modo de visualización admitido por este proyector.
No tiene que cambiar la configuración de <Calidad del color>.
3. Pulse el botón [Avanzado].
Aparecerá otra ventana de propiedades.
4. Haga clic en la pestaña [Monitor] y defina <Frecuencia de
actualización> de la pantalla de acuerdo con la <Frecuencia vertical>
que se describe en la tabla de modo de visualización admitido por
este proyector.
Configure la frecuencia vertical y horizontal en vez de la <Frecuencia
de actualización> de la pantalla.
