| 제품의 특장점 | 제품의 구성 | 리모컨 | 제품 사양 |
최신의 DLP 기술을 적용한 광학엔진
- 1280x768 패널을 채용합니다.
- 최고의 영상을 구현하기 위해서 4 segment color wheel을 적용합니다.
- 고휘도 구현을 위해서 200W 램프를 채용합니다.
정확한 색재현 능력
- 영상 제작 단계에서 사용되는 방송규격과 일치하는 색 좌표를 구현할 수 있도록 색상 재현 부문에 주안점
을 두어 화질 튜닝을 합니다.
팬소음과 빛샘을 최소화
- 내부 공기 흐름과 팬 장착구조를 최적화하여 제품으로 부터 발생하는 팬 소음과 빛샘을 최소화 합니다.
풍부한 입력단자
- HDMI(HDCP 지원)단자, 컴포넌트 단자 등 풍부한 입력단자와 MONITOR OUT 출력단자를 채용하여
주변기기와의 연결성을 높였습니다.
사용자 조정의 편의성
- 사용자 조정 항목을 입력 단자별로 유지할 수 있도록 사용자 편의성을 부여합니다.
- 프로젝터의 설치 및 조정에 이용할 수 있는 참조 패턴이 내장 되어 있습니다.
| 제품의 특장점 | 제품의 구성 | 리모컨 | 제품 사양 |
앞면/윗면
1. 표시등
- STAND BY (청색)
- LAMP (청색)
- TEMP (적색)
※표시등의 동작상태를 참고하세요.
2. 초점링
초점을 맞출 때 사용합니다.
3. 리모컨 수신부
4. 렌즈
5. 높이 조정용 다리
높이 조정용 다리의 위치를 올리거나 내려
영상의 높이를 조정 할 수 있습니다.
6. 줌(ZOOM) 손잡이
화상을 확대 또는 축소할 때 사용하세요.
7. POWER 버튼( )
전원을 켜거나 끌 때 사용합니다.
8. SOURCE 버튼
외부기기의 신호를 선택할 때 사용합니다.
9. MENU 버튼
메뉴를 열거나 메뉴에서 나올 때, 메뉴에서 한 단계
앞으로 이동할 때 사용합니다.
10.선택 및 이동 버튼( / )
메뉴의 각 항목으로 이동하거나, 선택할때
사용하세요.
프로젝터 상단의 버튼들은 터치식 버튼입니다.
손가락으로 가볍게 터치해 주세요.
부속품
간단 설치 안내서 보증서 사용자 설명서
전원선 리모컨, 건전지 1개 청소천
별매품
D-Sub 케이블
표시등의 동작상태
●:켜져있음 ◐:깜박거림 ○:꺼져있음
STAND
BY LAMP TEMP 내 용
●○ ○전원 공급 정상 상태로 프로젝터 동작을 위해서 리모컨이나 프로젝터의 전원 버튼을 누르면
약 30초 후 화면이 나타납니다.
● ● ○ 프로젝터가 정상적으로 동작되고 있는 상태입니다.
●◐ ○프로젝터를 켜기 위해서 리모컨이나 프로젝터의 전원 버튼을 누른 후, 프로젝터가 준비 중인
상태입니다.
○◐ ○프로젝터를 끄기 위해서 리모컨이나 프로젝터의 전원 버튼을 누른 후, 프로젝터 내부를 냉각
시키기 위해서 냉각 시스템이 동작되고 있는 상태입니다. (약 1분 30초 진행)
◐○ ◐프로젝터 내부의 냉각 팬 등의 냉각 시스템이 비정상 동작인 상태로 아래의 조치 1을 참조하
세요.
○◐ ◐램프를 감싸고 있는 램프 커버가 정상적으로 닫혀 있지 않은 상태로 아래의 조치 2를 참조하
세요.
○○ ◐어떤 원인으로 인해 프로젝터 내부의 온도가 관리 온도 이상으로 높아진 상태로 관리 한계 온
도가 상승할 경우에 자동으로 전원이 꺼집니다. 아래 조치 3을 참조하세요.
● ◐ ◐ 제품 내부의 DDP IC 구동에 문제가 발생하였습니다. 아래의 조치 4를 참조하세요.
◐ ◐ ◐ 램프 동작에 문제가 발생하였습니다. 아래의 조치 5를 참조하세요.
● ◐ ● 램프 수명이 다한 상태로 아래의 조치 6을 참조하세요.
◐ ◐ ○ 제품 내부의 메모리가 정상적으로 동작하지 않습니다. 서비스센터로 문의하세요.
◐ ◐ ● 제품 내부의 전원이 정상적으로 동작하지 않습니다. 서비스센터로 문의하세요.
◐ ● ◐ 제품 내부의 컬러휠 구동에 문제가 발생하였습니다. 아래의 조치 4를 참조하세요.
표시등 이상 동작에 따른 조치 방법
구분 상태 조치방법
조치 1 프로젝터 내부의 냉각 팬 계통 시
스템이 비정상인 상태
전원선을 뽑았다가 꽂은 후, 프로젝터를 다시 동작 시켜도 동일 증상이 계속 발생
할 경우 판매점이나 서비스센터로 문의하세요.
조치 2
램프를 감싸고 있는 램프 커버가
정상적으로 닫혀 있지 않거나 센서
계통의 불량이 발생한 상태
프로젝터 밑면의 나사 잠금 상태를 확인하고 이상이 없는 경우 판매점이나 서비
스센터로 문의하세요.
조치 3 프로젝터 내부의 온도가 비정상적
으로 높아진 상태
프로젝터의 배치 상태를 앞의 설치 주의 사항을 참고하여 조정한 후 프로젝터를
충분히 냉각 시킨 후 프로젝터를 다시 동작시키세요.
동일 증상이 계속 발생할 경우 판매점이나 서비스센터로 문의하세요.
조치 4 컬러휠 구동에 실패한 상태 전원선을 뽑았다가 꽂은 후, 프로젝터를 다시 동작 시켜도 동일 증상이 계속 발생
할 경우 판매점이나 서비스센터로 문의하세요.
프로젝터의 전원을 비정상적으로
조치 5
끄거나, 끈 후 짧은 시간 내에 프로
젝터를 다시 동작 시켰거나, 램프
동작 에러가 발생한 경우
전원을 끄고, 충분히 냉각 시간을 가진 후 전원을 켜서 다시 동작시키세요.
동일 증상이 계속 발생할 경우 판매점이나 서비스센터로 문의하세요.
조치 6 화면 밝기가 어두워진 경우 정보표시 화면에서 램프 사용시간을 확인 후 램프 교체를 위해 판매점이나 서비
스센터로 문의하세요.
제품 특성상 내부 온도를 낮추기 위하여 냉각팬을 사용하고 있습니다. 냉각팬 동작으로 일정 수준의 소음이 발생하지만
제품의 성능과는 관계가 없으므로 교환이나 환불의 대상이 되지 않으니 양해 바랍니다.
뒷면
1. RS-232C포트(서비스 입력 단자용)
2. SERVICE 입력단자
3. VIDEO IN 입력단자
4. S-VIDEO IN 입력단자
5. 리모컨 수신부
6. HDMI/DVI IN 입력단자
7. MONITOR OUT 출력단자
8. PC IN 입력단자
9. COMPONENT IN(컴포넌트) 입력단자
10.전원입력 단자
| 제품의 특장점 | 제품의 구성 | 리모컨 | 제품 사양 |
1. ON 버튼 ( )
2. AUTO 버튼
3. MENU ( ) 버튼
4. 이동(▲ ▼ ◀ ▶)/( ) 버튼
5. V.KEY-STONE(+/-) 버튼
6. VIDEO 버튼
7. S-VIDEO 버튼
8. P.SIZE 버튼
9. COMP 버튼
10. OFF 버튼 ( )
11. RETURN ( ) 버튼
12. EXIT ( )버튼
13. INFO STILL 버튼
14. HDMI 버튼
15. INSTALL 버튼
16. P.MODE 버튼
17. PC 버튼
1. ON 버튼( )
전원을 켤 때 사용합니다.
2. ATUO 버튼
자동으로 화면을 조정합니다. (PC 모드에서만 동작합니다.)
3. MENU ( ) 버튼
메뉴화면을 나타낼 때 사용합니다.
4. 이동(▲ ▼ ◀ ▶)/( ) 버튼
메뉴의 각 항목으로 이동하거나 선택할 때 사용합니다.
5. V.KEY-STONE (+/-) 버튼
화상이 찌그러지거나 기울어지는 현상이 발생할 때 사용합니다.
6. VIDEO 버튼
영상 모드로 전환할 때 사용합니다.
7. S-VIDEO 버튼
S-VIDEO 모드로 전환할 때 사용합니다.
8. P.SIZE 버튼
화면 크기를 변경할 때 사용합니다.
9. COMP 버튼
컴포넌트 모드로 전환할 때 사용합니다.
10. OFF 버튼( )
전원을 끌 때 사용합니다.
11. RETURN ( ) 버튼
메뉴화면에서 이전단계로 돌아갈 때 사용합니다.
12. EXIT 버튼 ( )
메뉴화면을 사라지게 할 때 사용합니다.
13. INFO STILL 버튼
INFO: 외부입력 신호, 화면설정, PC화면조정, 램프수명 등의 상태를 볼 때 사용합니다.
STILL: 정지화면으로 볼 때 사용합니다.
14. HDMI 버튼
HDMI 모드로 전환할 때 사용합니다.
15. INSTALL 버튼
투사 이미지를 반전 또는 역상시킬 때 사용합니다.
16. P.MODE 버튼
화면모드를 선택할 때 사용합니다.
17. PC 버튼
PC 모드로 전환할 때 사용합니다.
| 제품의 특장점 | 제품의 구성 | 리모컨 | 제품 사양 |
외부 디자인과 제품 규격은 제품의 성능 향상을 위하여 사전 통지 없이 변경될 수 있습니다.
제품 규격
모델명 SP-A400B
패널
크기 16.5 mm
해상도 WXGA (1280 x 768)
제조사 텍사스인스트루먼트(Texas Instrument)
램프
타입 200W UHP (Theater mode : 172W)
보증 수명 시간 3,000 시간 (Theater mode : 3,250 hr)
제조사 Philips
화면 색상 18.9 M 색상 (1024 x 768 x 3 x 8bit)
해상도
최적 해상도 1280 x 768 @ 60 Hz
최대 해상도 1280 x 1024 @ 75 Hz
입력 영상 신호 Video, S-Video, Component, Analog PC, HDMI
입력 동기 신호 Seperate H/V sync, TTL
최대 픽셀 클럭 속도 136.75 MHz
대각 화면 크기 1016 mm ~ 6350 mm
투사 거리 0.3 m ~ 9.8 m
전원
소비전력 280 W 미만
정격 전압 110/220 Vac +/-10 %, 50/60 Hz +/-3 Hz
소음 극장모드 : 28dB, 고휘도모드 : 32dB
외관치수 제품 : 343.1 mm(W) x 162.4 mm(H) x 347.2 mm(D)
중량 4.5 Kg
주요 기능
밝기 최대 2,000 ANSI lumen
명암비 2,500:1
키스톤 기능 수직 방향
사용환경 온도 및 습도
동작 온도 (0 ℃~ 40 ℃), 습도 (10 % ~ 80 %)
저장 온도 (-20 ℃~ 45 ℃), 습도 (5 % ~ 95 %)
이 기기는 B급 기기이므로 주택 지역 및 산업 지역에서도 사용할 수 있습니다.
B급 기기는 가정용으로 전자파 적합 등록을 한 기기로서 주거 지역에서는 물론 모든 지역에서
사용할 수 있습니다. A급 기기는 업무용 등급으로, B급 기기는 A급 기기보다 전자파 방출이
적은 등급의 기기입니다.
DLP 프로젝터에서 사용하는 DMD 패널은 수십만개의 미세한 거울로 이루어져 있습니다. 다른 많은 영상 표현 소자와
마찬가지로, DMD 패널은 동작하지 않는 불량 화소를 포함할 수 있습니다. 불량 화소를 판별하는 조건과 DMD 패널이
포함할 수 있는 불량 화소의 수량은 규격상 정해진 기준에 의해 DMD 패널 생산 업체와 당사에 의해 제품 출하시에 엄
격하게 관리되고 있습니다. 일부 화면상 표시되지 않는 화소가 나타날 수 있으나, 이는 전반적인 화질 및 제품의 수명에
영향을 미치지 않습니다.
지원하는 디스플레이 모드
입력단자 해상도
(수평x수직)
수평 싱크 수직 싱크 클럭주파수
[MHz] 싱크 타입
주파수
[KHz] 극성 주파수
[Hz] 극성
PC
640X350 31.47 P 70.1 N 25.18 Sep.
37.86 P 85.1 N 31.5 Sep.
640X400 37.86 N 85 P 31.5 Sep.
640X480
31.47 N 60 N 25.175 Sep.
35.00 N 66.7 N 30.24 Sep.
37.86 N 72.8 N 31.5 Sep.
37.5 N 75 N 31.5 Sep.
43.27 N 85 N 36 Sep.
720X400 31.47 N 70 P 28.322 Sep.
800X600
35.16 P 56.3 N 36 Sep.
37.88 P 60 P 40 Sep.
48.08 P 72.2 P 50 Sep.
46.87 P 75 P 49.5 Sep.
53.67 P 85 P 56.25 Sep.
832X624 49.73 N 75 N 57.28 Sep.
1024X768
48.36 N 60 N 65 Sep.
56.4 N 70 N 75 Sep.
60.02 P 75 P 78.75 Sep.
68.68 P 85 P 94.5 Sep.
1152X864 67.5 P 75 P 108 Sep.
1152X870 68.68 N 75 N 100 Sep.
1280X768 47.78 N 60 P 79.5 Sep.
1280X960 60 P 60 P 108 Sep.
1280X1024 63.98 P 60 P 108 Sep.
79.98 P 75 P 135 Sep.
1440X900 55.94 N 60 P 106.5 Sep.
70.64 N 75 P 136.75 Sep.
컴포넌트
1920X1080i 33.72 P 60 P 74.18 Sep.
28.125 P 50 P 74.25 Sep.
1280x720p 45P60P 74.25 Sep.
37.5 P 50 P 74.25 Sep.
720x480p 31.5 P 60 P 27 Sep.
720x576p 31.25 P 50 P 27 Sep.
HDMI
640X350 31.47 P 70.1 N 25.18 Sep.
37.86 P 85.1 N 31.5 Sep.
640X400 37.86 N 85 P 31.5 Sep.
640X480 31.47 N 60 N 25.175 Sep.
37.5 N 75 N 31.5 Sep.
720X400 31.47 N 70 P 28.322 Sep.
800X600 37.88 P 60 P 40 Sep.
46.87 P 75 P 49.5 Sep.
1024X768 48.36 N 60 N 65 Sep.
60.02 P 75 P 78.75 Sep.
1280X768 47.78 N 60 P 79.5 Sep.
1280X960 60 P 60 P 108 Sep.
1280X1024 63.98 P 60 P 108 Sep.
79.98 P 75 P 135 Sep.
1920x1080i 33.72 P 60 P 74.18 Sep.
28.125 P 50 P 74.25 Sep.
1280x720p 45P60P 74.25 Sep.
37.5 P 50 P 74.25 Sep.
720x480p 31.5 P 60 P 27 Sep.
720x576p 31.25 P 50 P 27 Sep.
720x480i 15.73 P 60 P 13.5 Sep.
720x576i 15.63 P 50 P 13.5 Sep.
본 제품은 1280 x 720p 신호 입력 시, 16:9 화면 크기로 설정하기를 권장합니다.
화면 크기 지원모드
△: 화면 크기 & 오버스캔 설정 가능, x: 화면 크기 & 오버스캔 설정 불가, ○: 화면 크기 설정 가능
입력별 화면 크기
입력단자 신호구분 입력모드 전체 크기 16:9 확대 1 확대 2 4:3 Wide fit
HDMI
HD 1080i △△△△△△
720p△△△△△△
SD
576p △ △ △ △ △ x
480p △ △ △ △ △ x
576i △ △ △ △ △ x
480i △ △ △ △ △ x
PCVESA○○x x○x
컴포넌트
HD 1080i△△△△△△
720p△△△△△△
SD
576p △ △ △ △ △ x
480p △ △ △ △ △ x
576i △ △ △ △ △ x
480i △ △ △ △ △ x
영상
& S-VIDEO 576i ○ ○ △ △ ○ x
480i ○ ○ △ △ ○ x
PC
HD 1080i○○x x○x
720p ○ ○ x x ○ x
SD
576p ○ ○ x x ○ x
480p ○ ○ x x ○ x
576i ○ ○ x x ○ x
480i ○ ○ x x ○ x
PC
16:9
Mode ○○x x○x
4:3
Mode ○○x x○x
위치이동 지원 모드
오버스캔 기능 해제 시
HDMI 입력에서는 위치 이동 기능이 지원되지 않습니다.
입력별 위치 이동 (수직/수평)
입력단자 신호구분 입력모드 전체 크기 16:9 확대 1 확대 2 4:3 Wide fit
HDMI
HD 1080i x x x x x x
720p x x x x x x
SD
576p x x x x x x
480p x x x x x x
576i x x x x x x
480i x x x x x x
PC VESA x x x x x x
컴포넌트
HD 1080i O O O O O O
720p O O O O O O
SD
576p O O O O O x
480p O O O O O x
576i O O O O O x
480i O O O O O x
영상
& S-VIDEO 576i x x x x x x
480i x x x x x x
HD 1080i O O x x O x
PC
720p O O x x O x
SD
576p O O x x O x
480p O O x x O x
576i O O x x O x
480i O O x x O x
PC
16:9
Mode OOx xOx
4:3
Mode OOx xOx
오버스캔 기능 동작 시
PC 입력에서는 위치 이동 기능이 지원되지 않습니다.
입력별 위치 이동 (수직/수평)
입력단자 신호구분 입력모드 전체 크기 16:9 확대 1 확대 2 4:3 Wide fit
HDMI
HD 1080i O O O O O O
720p O O O O O O
SD
576p O O O O O x
480p O O O O O x
576i O O O O O x
480i O O O O O x
PCVESAxxxxxx
컴포넌트
HD 1080i O O O O O O
720p O O O O O O
SD
576p O O O O O x
480p O O O O O x
576i O O O O O x
480i O O O O O x
영상
& S-VIDEO 576i O O O O O x
480i O O O O O x
PC
HD 1080i x x x x x x
720p x x x x x x
SD
576p x x x x x x
480p x x x x x x
576i x x x x x x
480i x x x x x x
PC
16:9
Mode xxxxxx
4:3
Mode xxxxxx
Other manuals for SP-A400B
3
Other Samsung Projector manuals
Samsung

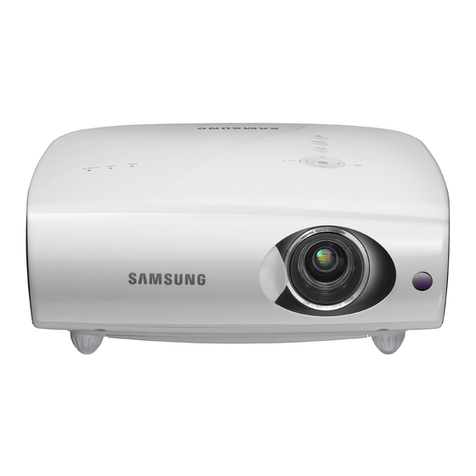

Samsung SP-L305 User manual
Samsung

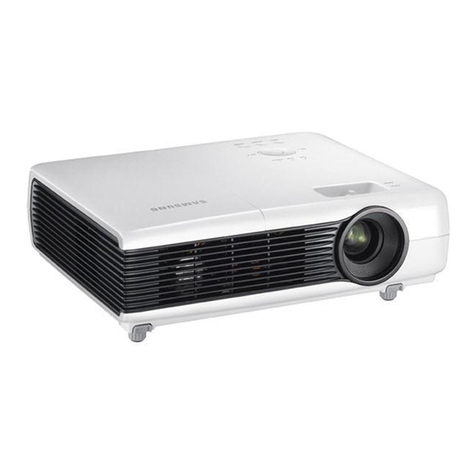

Samsung SP-M221 Setup guide
Samsung

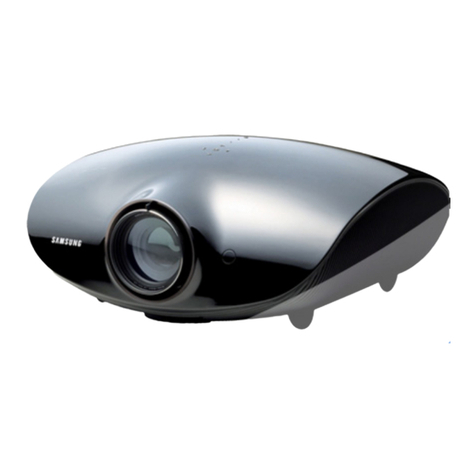

Samsung SP-A900B User manual
