Sanborn Powermate 010-0016 User manual

Air Brush Kit
Instruction Manual
Mode d’emploi pour
ensemble d’aérographie
Instructivo para
juego de pistola aspersora
200-2748, Rev. C, 6/26/18
010-0016
Read and understand all safety precautions in this manual before operating. Failure to
comply with instructions in this manual could result in personal injury, property damage and/or voiding of
your warranty. The manufacturer WILL NOT be liable for any damage because of failure to follow these
instructions.
Lisez et veillez à bien comprendre toutes les consignes de sécurité de ce
manuel avant d’utiliser l’appareil. Toute dérogation aux instructions contenues dans ce manuel peut
entraîner l’annulation de la garantie, causer des blessures et/ou des dégâts matériels. Le fabricant NE
SAURA être tenu responsable de dommages résultant de l’inobservation de ces instructions.
Lea y comprenda todas las precauciones de seguridad contenidas en este
manual antes de utilizar esta unidad. Si no cumple con las instrucciones de este manual podría ocasionar
lesiones personales, daños a la propiedad y/o la anulación de su garantía. El fabricante NO SERÁ
responsable de ningún daño por no acatar estas instrucciones.

2 - ENG

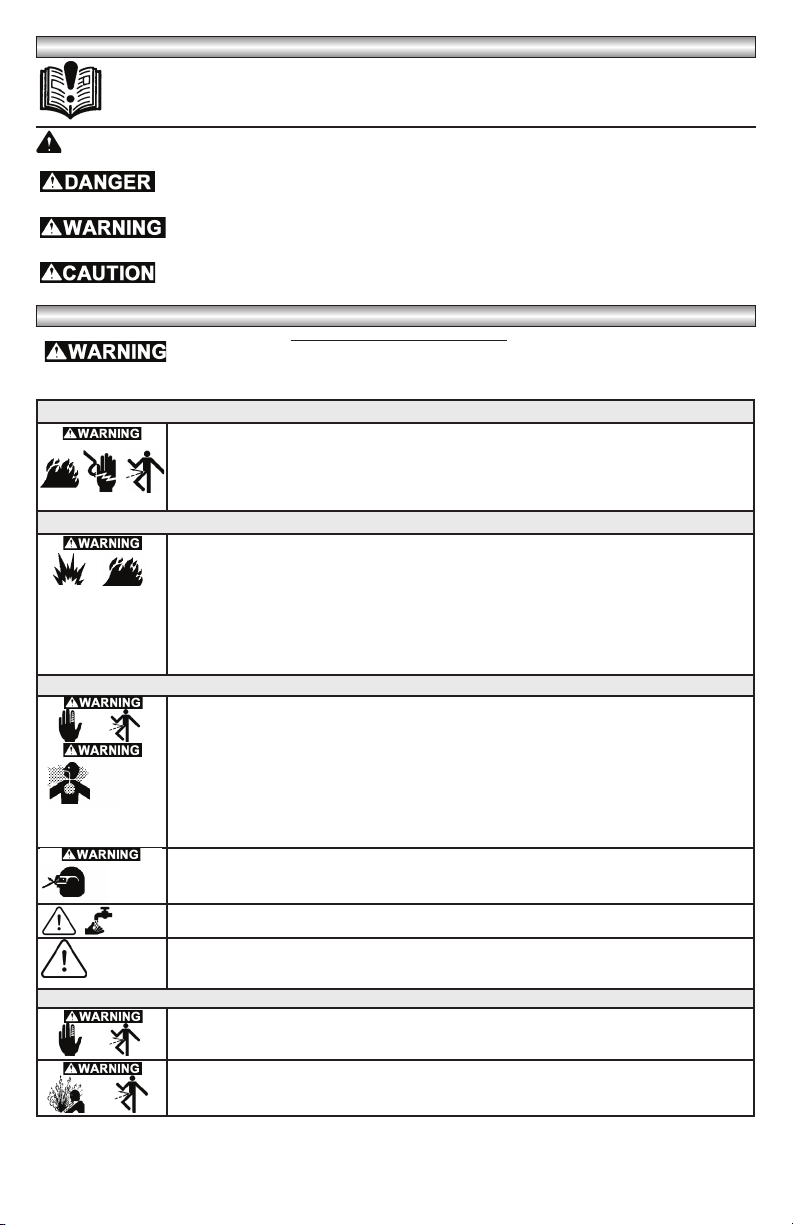

SAFETY GUIDELINES - DEFINITIONS
IMPORTANT SAFETY INSTRUCTIONS
GENERAL SAFETY
RISK OF ELECTRIC SHOCK, FIRE, AND/OR INJURY. Keep the work area clean and well
lighted. Cluttered benches and dark areas increase the risks of electric shock, fire, and injury
to persons. Place cleaning rags and other flammable waste materials in a secured metal
container. The container should be disposed of properly in accordance with local, state, and
federal regulations.
WORK AREA SAFETY
RISK OF FIRE AND/OR EXPLOSION. To reduce the risk of fire or explosion, never spray
in a confined area. Always spray in a well ventilated area.
RISK OF FIRE AND/OR EXPLOSION. Do not smoke while spraying. Do not spray where
sparks or flames are present.
RISK OF FIRE AND/OR EXPLOSION. Do not spray flammable materials in the vicinity
of an open flame or near ignition sources. Motors, electrical equipment and controls can
cause electrical arcs that will ignite a flammable gas or vapor. Never store flammable liquids
or gases in the vicinity of the compressor.
PERSONAL SAFETY
RISK OF INJURY. Never point or spray toward yourself or anyone else or serious skin
or eye injury could occur.
RISK TO BREATHING/INHALATION HAZARD. Always wear protective clothing and an
approved MSHA/NIOSH approved, properly fitting face mask or respirator if there is a
chance of inhaling anything that is being sprayed.
RISK TO BREATHING/INHALATION HAZARD. Do not spray acids, corrosive materials,
toxic chemicals, fertilizers or pesticides. Using these materials may result in death or seri-
ous injury.
RISK OF EYE INJURY. Always wear ANSI Z87.1 approved safety goggles when using an
air brush. It is capable of propelling materials such as metal chips, sawdust, and other debris
at high speed, which could result in serious eye injury.
WARNING: CONTAINS LEAD. May be harmful if eaten or chewed. May generate dust
containing lead. Wash hands after use. Keep out of reach of children.
WARNING: This product can expose you to chemicals including Lead, which is known to the
State of California to cause cancer and birth defects or other reproductive harm. For more
information go to www.P65Warnings.ca.gov.
TOOL USE AND CARE SAFETY
RISK OF INJURY. Disconnect the tool from the air source before making any adjust-
ments, changing accessories, cleaning or storing the tool.
RISK OF BURSTING AND/OR INJURY. Check for damaged air hose. Keep the air hose
away from heat, oil, and sharp edges. Inspect the air hose periodically and replace it if it
becomes worn or damaged.
This manual contains information that is important for you to know and understand. This information
relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recog-
nize this information, we use the following symbols. Please read the manual and pay attention to these
sections.
This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety
messages that follow this symbol to avoid possible injury or death.
Indicates an imminently hazardous situation which, if not avoided, will result in death or
serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result in death or
serious injury.
Indicates a potentially hazardous situation which, if not avoided, may result in minor or
moderate injury and/or property damage.
* SAVE THESE INSTRUCTIONS *
To reduce the risk of electric shock, fire, and injury to persons, read all the instructions before
using the tool. You must also read the compressor manual and follow all compressor safety instructions.

3 - ENG
AIR SOURCE SAFETY
RISK OF BURSTING AND/OR INJURY. Never connect to an air source that is greater
than 50 psi. Over pressurizing is able to result in bursting, abnormal operation, breakage of
the tool, or serious injury to persons. Use only clean, dry, regulated compressed air with the
output air pressure set between 15-50 PSI. Always verify prior to using the tool that the air
source has been adjusted to the rated air pressure or within the rated air pressure range.
RISK OF EXPLOSION AND INJURY. Never use oxygen, or combustible gases as an air
source for the tool. Such gases are capable of explosion and serious injury to persons.
OPERATING INSTRUCTIONS
MIXING AND THINNING PAINT:
Most jar paints are too heavy to spray with an air brush. Below are some rules for thinning and mixing paints
before use.
1. When mixing colors, paints must be compatible. Mix enamels with enamels and enamel solvents, lacquers
with lacquers and lacquer thinner, etc.
2. Mix paint thoroughly. Make sure paint is free of lumps, strain if necessary.
3. Enamel and Lacquer paint should be thinned to approximately 1 part paint to 1 part thinner. For automotive
lacquer, read the manufacturers recommendations before use.
4. Lacquer paint dries very quickly. To avoid problems, the air brush should not be set down for more than a
few moments before resuming spray.
SPRAYING INSTRUCTIONS:
1. Fill the air brush jar (A) with thinned and
thoroughly mixed paint (no more than 2/3
full).
2. Place the lid (B) on the jar and tighten.
3. Attach the airline hose (C) coupling nut (D) to
the air brush hose fitting (E).
4. Attach the jar (A) to the air brush (J) by firmly
inserting the jar valve stem (I) into the end of
the fluid needle (K).
5. Attach the airline hose (C) to an air supply
(Compressor, aerosol propellant can or C0²
Tank)
a. If using a compressor or C0²tank,
attach the small end of the 1/4” pipe
adapter (F) to the end of the airline
hose (C) and the other end to your
compressor air hose. Adjust the output
air pressure on the compressor to
between 15 and 50 PSI depending on
the effect desired. NOTE: Normal operating pressure is approximately 30 PSI. For best results an
air/water separator is recommended for your air compressor
This air brush is designed to operate best at pressures between 15-50 PSI. Never attempt
to operate this air brush at pressures in excess of 50 PSI.
b. If using an aerosol propellant can, attach the regulator valve (G) to the end of the airline hose
(C). Close the regulator valve (H) by turning it clockwise. Place the regulator valve (G)
on top of the aerosol propellant can and tighten in a clockwise direction. Open the regulator valve (H)
by turning counter clockwise and adjust until the desired pressure is reached. This will require testing
the air brush until the desired effect is achieved. NOTE: For large jobs, a compressor or C0²tank is
more practical.
6. Press the trigger (N) and test the spray on old newspapers or other scrap material. Hold the air brush about
6 inches from your work surface.
7. To make paint flow and spray pattern adjustments, turn the fluid cap (L) (maximum flow - full
counter-clockwise, minimum flow - full clockwise).
8. Enamel and Lacquer paints can dry quickly, so keep extra enamel reducer or thinner in the spare jar (M). If
Figure 1
RISK OF EXPLOSION AND/OR INJURY. Use compressed air regulated to a maximum
pressure at or below the rated pressure of any attachments. This air brush is designed to
operate best at pressures between 15-50 PSI. Never attempt to operate the air brush at pres-
sures in excess of 50 PSI. Normal operating pressure is 30 PSI. Exceeding the maximum
pressure rating could cause an explosion resulting in serious injury.
RISK OF EXPLOSION AND/OR INJURY. Halogenated hydrocarbon solvents—for example:
1,1,1- trichlorethane and methylene chloride—can chemically react with aluminum used in
most spray equipment and can cause an explosion hazard. Read the label or data sheet for
the material you intend to spray. DO NOT use spray materials containing these solvents.

4 - ENG
PAINTING TIPS
CLEANING INSTRUCTIONS
IMPORTANT: Keep the air brush clean. To avoid clogging the air and paint passages and possibly ruining
the air brush, clean the air brush immediately after each use. NOTE: Paint and other material will dry quickly in the
small passages rendering the air brush useless due to the difficulty of removing hardened paint from the passages
inside the air brush. If the passages become clogged and the air brush stops working, follow the instructions in “TO
CLEAN PASSAGES” below.
After Each Use
Shut off the air supply to the tank and release the pressure in the tank before cleaning
to avoid injury.
1. Drain and clean the paint jar. To clean the air brush passages, fill the paint jar about 1/2 full with thinner or
approved solvent. Attach the jar to the air brush and spray the liquid through the air brush until it sprays
clear. Hold a soft cloth over the fluid cap and force air and thinner back and forth thru needle, cap and tip. If
the air brush becomes clogged, see “to clean clogged passages” below.
To avoid the risk of fire and/or explosion, place cleaning rags and other flammable
waste materials in a secured metal container. The container should be disposed of properly in accordance
with local, state and federal regulations.
When blowing thinner through the air brush, the tip should be aimed away from any
person to avoid blowing solvent into the eyes or onto skin causing possible injury.
One of the most characteristic and important functions of the airbrush is its ability to apply color in soft, subtle
tonal graduations which may range from the lightest of tints to complete opaque coverage. Any amount of control
can be obtained, so that color can be applied in patterns ranging from a thin pencil line to a broad spray.
1. Prepare the object to be painted by masking off any area that is not to be painted.
2. Clean the object so that it is free of grease, dust, etc.
3. If the item is small, place on a pedestal or hang with a piece of wire so there is access to all areas to be
painted.
4. Hold the nozzle about 6 inches from the surface of the object to be painted.
5. Using short strokes, move the air brush constantly at a steady pace, parallel to the surface.
6. Do not spray too heavy. Apply light coat, let dry, etc., until desired coverage is achieved.
Hold your air brush much the same you would a pen
but with your index finger on the trigger. You can drape the
air hose over your forearm to keep it out of your way. The
air brush should feel comfortable in your hand and your
hand and upper body should be relaxed. Hold the air brush
perpendicular to your painting surface

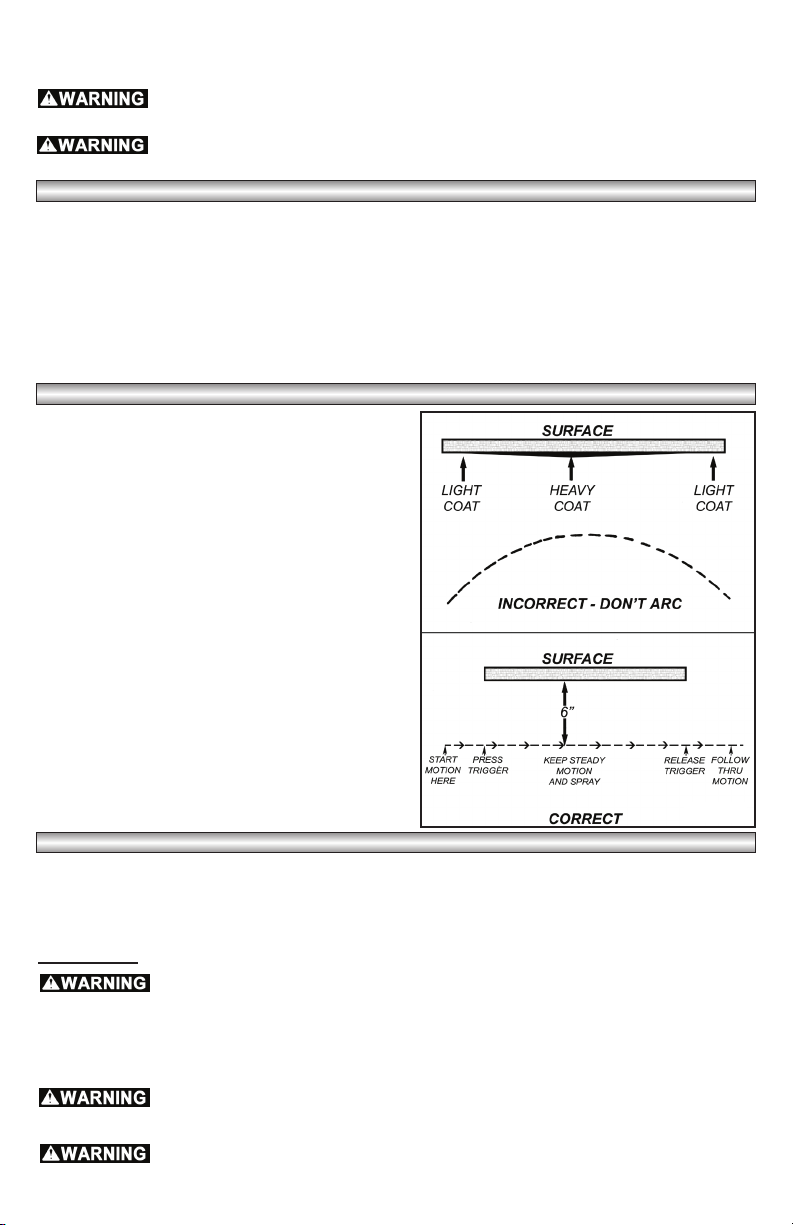

To avoid blobs, runs and sags, keep the air brush
in motion at all times, before, after and while the trigger is
depressed. If air brush motion is uneven, paint finish will be
uneven (see figure 2). Practice painting on a piece of scrap
material or cardboard until the test coating results are ac-
ceptable.
Runs and sags are caused by one or more of the
following errors:
1. “Freezing” or forgetting to release trigger at the
end of stroke.
2. Holding the air brush still or moving too slowly.
3. Holding the air brush too close to the surface.
NOTE: Always keep the air brush parallel to the surface.
LEARN TO TRIGGER
Figure 2
the paint should dry, remove the air brush jar (A) from the air brush, remove the lid (B) and place it on
the spare jar. Attach the jar to the air brush (refer to number 4 above). Spray the reducer or thinner through
the air brush until the spray is clear.
Never spray in a confined area. Always spray in a well-ventilated area. Be sure that paint or
fumes cannot reach any flame.
Always wear protective clothing and an approved MSHA/NIOSH approved, properly fitting
facemask or respirator if there is a chance of inhaling anything that is being sprayed.

5 - ENG
TROUBLESHOOTING
CLEANING INSTRUCTIONS (continued)

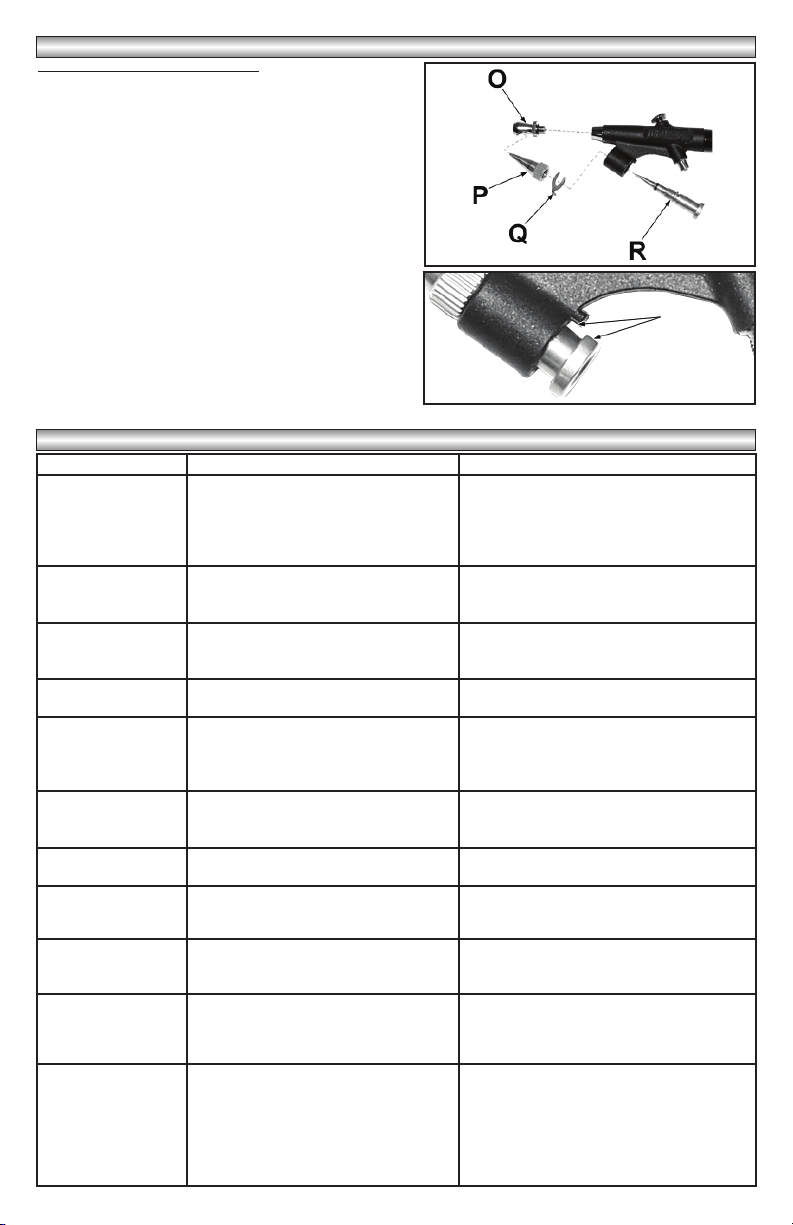

To Clean Clogged Passages
1. Disassemble the air brush by using the following procedure (see figure 3):
a. Remove the retaining clip (Q) from the air brush body.
b. Screw the fluid cap (P) counterclockwise then push down to release the fluid needle (R).
c. Remove the fluid needle (R) by turning counterclockwise.
d. Clean the fluid needle (R), fluid cap (P) and air tip (O) with a piece of cotton dipped in thinner or
solvent. A fine bristled brush will also work.
e. Reassemble the air brush by reversing the above procedure. Note: Make sure that the flat surface of
the fluid needle (R) lines up with the flat surface of the air brush body (see figure 4).
NOTICE: Never use metal objects to clean precisely drilled passages. Damaged passages will cause
improper spraying.
SYMPTOM POSSIBLE CAUSES CORRECTIVE ACTION
Grainy
spray
Paint too thick
Dried paint in the fluid needle or air tip
Add water, thinner or approved solvent (depending on
the paint used) sparingly to the paint.
Clean the airbrush. Refer to the “clean clogged pas-
sages” section.
Buckling paper Paint too thin
Painting to heavily in one area
Add pigment to thicken the mixture.
Move the airbrush more rapidly or lessen the spray.
Paint blobs at
ends of stroke
Starting to spray before moving your
hand and stopping the movement before
shutting off the paint flow.
Start motion before pressing the trigger and follow
through motion after releasing the trigger.
Flared ends Turning the wrist while airbrushing The whole forearm should move horizontally across the
surface.
Centipedes Spraying too much paint too close to the
surface
Hold the nozzle of the air brush about 6 inches from the
surface.
Adjust the paint flow by turning the fluid cap.
Splattering Permitting the trigger to snap back
Dried paint in the fluid tip or fluid needle
Always release the trigger gently.
Clean the airbrush. Refer to the “clean clogged
passages” section.
Curved stroke Caused by arching arm too close to the
surface
Arm should always be parallel to work, unless this ef-
fect is desired.
Restricted spray The fluid tip tightened too far counter-
clockwise
Turn the fluid tip clockwise a turn or two.
Bubbles through
color cup
The fluid tip loosened too far clockwise Turn the fluid tip counter-clockwise a turn or two.
Color spray can-
not be shut off
Fluid tip may be clogged; this is recog-
nized by a “spongy” feel when the fluid
needle is set into tip.
Clean the airbrush. See the “to clean clogged pas-
sages” section.
Spitting Caused by residue on the fluid needle or
in the paint jar.
Paint may be too thick to operate
properly.
Clean the airbrush. See the “to clean clogged pas-
sages” section. Drain, wash and refill the jar with fresh
strained paint.
Add water, thinner or approved sol vent (depending on
the paint used) sparingly to the paint.
Figure 3 Figure 4

6 - ENG
ONE YEAR LIMITED WARRANTY: Sanborn Mfg., Division of MAT Industries, LLC. (the Company) warrants that for a
period of twelve (12) months from the date of purchase, it will replace or repair, free of charge, for the original retail
purchaser only, any part or parts, manufactured by the Company, found upon examination by the Company or its
assigned representatives, to be defective in material or workmanship or both. All transportation charges for parts
submitted for replacement or repair under this warranty must be borne by the original retail purchaser. This is the
exclusive remedy under this warranty.
Failure by the original retail purchaser to install, maintain and operate said equipment in accordance with good
industry practices, or failure to comply with the specific recommendations of the Company set forth in the owner’s
manual, shall render this warranty null and void. The Company shall not be liable for any repairs, replacements,
or adjustments to the equipment or any costs for labor performed by the purchaser without the Company’s prior
written approval. The effects of corrosion, erosion and normal wear and tear are specifically excluded from this
warranty.
THE COMPANY MAKES NO OTHER WARRANTY OR REPRESENTATION OF ANY KIND WHATSOEVER,
EXPRESSED OR IMPLIED EXCEPT THAT OF TITLE. ALL IMPLIED WARRANTIES, INCLUDING ANY WAR-
RANTY OF MERCHANTABILITY AND FITNESS FOR PARTICULAR PURPOSE ARE HEREBY DISCLAIMED.
LIABILITY FOR CONSEQUENTIAL AND INCIDENTAL DAMAGES UNDER ANY AND ALL WARRANTIES,
OTHER CONTRACTS, NEGLIGENCE, OR OTHER SORTS IS EXCLUDED TO THE EXTENT EXCLUSION IS
PERMITTED BY LAW.
Notwithstanding the above, any legal claim against the Company shall be barred if legal action thereon is not com-
menced within twenty-four (24) months from the date of purchase or delivery whichever occurs last. This warranty
constitutes the entire agreement between the Company and the original retail purchaser and no representative or
agent is authorized to alter the terms of same without expressed written consent of the Company.
LIMITED WARRANTY

7 - FR
SÉCURITÉ GÉNÉRALE
RISQUES DE CHOC ÉLECTRIQUE, D’INCENDIE ET DE BLESSURE. Gardez l’aire de travail
propre et bien éclairée. Les établis encombrés et les endroits sombres augmentent les risques
de choc électrique, d’incendie et de blessure. Placez les chiffons de nettoyage et autres déchets
inflammables dans un contenant métallique sécuritaire. Le contenant devrait être jeté au rebut en
conformité avec les règlements régionaux, provinciaux et fédéraux.
SÉCURITÉ DE L’AIRE DE TRAVAIL
RISQUE DE FEU OU D’EXPLOSION. Pour réduire le risque de feu ou d’explosion, ne jamais
pulvériser dans un espace restreint. Pulvérisez toujours dans un espace bien ventilé.
RISQUE DE FEU OU D’EXPLOSION. Ne jamais fumer pendant la pulvérisation. Ne jamais
pulvériser en présence d’étincelles ou d’une flamme.
RISQUE DE FEU OU D’EXPLOSION. Ne pulvérisez jamais de produits inflammables à
proximité d’une flamme nue ou de sources d’inflammation. Les moteurs, l’équipement et les
commandes électriques peuvent générer des arcs électriques qui enflammeront les gaz ou les vapeurs
inflammables. N’entreposez jamais de liquides ou de gaz inflammables à proximité du compresseur.
SÉCURITÉ PERSONNELLE
RISQUE DE BLESSURE. Ne pointez jamais cet outil sur vous-même ou toute autre personne
pour prévenir les blessures graves à la peau ou aux yeux.
RISQUE RESPIRATOIRE. Portez toujours des vêtements protecteurs et un masque adapté à
votre visage ou un respirateur conforme aux normes MSHA/NIOSH si vous risquez d’avaler
des substances pulvérisées ou lorsque les outils produisent de la poussière. Travaillez tou-
jours dans un espace bien ventilé.
RISQUE RESPIRATOIRE. Ne jamais pulvériser d’acides, de produits corrosifs, de produits
chimiques toxiques, d’engrais ou de pesticides. L’utilisation de ces substances peut causer la
mort ou des blessures graves.
RISQUE DE BLESSURE AUX YEUX. Portez toujours des lunettes de sécurité approuvées ANSI
Z87.1 lorsque vous utilisez un aérographe. L’utilisation d’un aérographe peut projeter des particules
comme des copeaux de métal, de la poussière de bois et autre débris à grande vitesse, qui pour-
raient causer de graves blessures aux yeux.
AVERTISSEMENT : CONTIENT DU PLOMB. Peut être nocif s’il est ingéré ou mâché. Peut générer
de la poussière contenant du plomb. Se laver les mains après usage. Garder hors de la portée des
enfants.
AVERTISSEMENT : Ce produit pourrait vous exposer à des produits chimiques, y compris Plomb,
reconnu par l’État de Californie comme cause de cancer, malformations congénitales ou autres
problèmes du système de reproduction. Pour obtenir plus d’information, visitez www.P65Warnings.
ca.gov.
LIGNES DIRECTRICES DE SÉCURITÉ—DÉFINITIONS
SÉCURITÉ RELATIVE À L’UTILISATION ET À L’ENTRETIEN DE L’OUTIL
RISQUE DE BLESSURE. Débranchez l’aérographe de la source d’alimentation en air avant
d’effectuer des réglages, changer des accessoires, nettoyer ou ranger l’outil.
RISQUE D’ÉCLATEMENT OU DE BLESSURE. Vérifiez si le tuyau flexible d’air est endommagé.
Gardez le tuyau flexible d’air à l’écart de la chaleur, de l’huile et des arêtes vives. Inspectez le tuyau
flexible d’air régulièrement et remplacez-le s’il présente des signes d’usure ou s’il est endommagé.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Le présent guide contient des renseignements importants que vous devriez connaître et comprendre. Ces
renseignements traitent de VOTRE SÉCURITÉ et de la PRÉVENTION DE PROBLÈMES DE MATÉRIEL. Pour
vous aider à reconnaître les renseignements, nous avons utilisé les symboles suivants. Veuillez lire ce guide et
porter une attention particulière à ces sections.
Voici le symbole d’alerte sécurité. Nous l’utilisons pour vous avertir d’un risque potentiel de blessure. Respectez tous
les messages de sécurité qui suivent ce symbole afin de prévenir tout risque pouvant provoquer une blessure
corporelle, ou même la mort d’une personne.
Indique une situation dangereuse imminente qui provoquera une blessure grave ou même la mort si
aucune mesure n’est prise pour la prévenir.
Indique une situation dangereuse qui pourrait provoquer une blessure grave ou même la
mort si aucune mesure n’est prise pour la prévenir.
Indique une situation dangereuse qui pourrait provoquer une blessure superficielle ou de gravité
moyenne et/ou des dommages à la propriété si aucune mesure n’est prise pour la prévenir.
* CONSERVEZ CES INSTRUCTIONS *
Afin de réduire les risques de secousse électrique, d’incendie et de blessure, lisez toutes les
instructions avant d’utiliser l’outil. Vous devez également lire le guide d’utilisation du compresseur et suivre toutes les
consignes de sécurité liées à son usage.

8 - FR
SÉCURITÉ DE LA SOURCE D’ALIMENTATION EN AIR
RISQUE D’ÉCLATEMENT OU DE BLESSURE. Ne branchez jamais l’outil à une source
d’alimentation en air dont la pression dépasse 344 kPa. Une surpression de l’outil pourrait le faire
éclater, provoquer un fonctionnement anormal, le briser ou causer de graves blessures corporelles.
N’utilisez que de l’air comprimé régulé propre et sec d’une source dont la pression de sortie est réglée
entre 15 et 50 lb/po².Vérifiez toujours, avant d’utiliser l’outil, si la source d’air est réglée à la pression
prescrite ou à l’intérieur de la gamme de pressions de l’outil.
RISQUE D’EXPLOSION ET DE BLESSURE. N’utilisez jamais d’oxygène ou de gaz combustibles
comme source d’alimentation en air pour cet outil. De tels gaz peuvent exploser et causer des
blessures corporelles graves.
MÉLANGE ET DILUTION DE LA PEINTURE :
La plupart des contenants de peinture sont trop lourds pour l’utilisation d’un aérographe. Voici quelques règles à
observer pour la dilution et le mélange, avant l’application de la peinture.
1. Pour mélanger les couleurs, il faut que les peintures soient compatibles. Mélangez des peintures-émail avec des
diluants à peinture-émail, des peintures-laque avec des diluants à peinture-laque, etc.
2. Mélangez à fond. Assurez-vous qu’il n’y a pas de grumeaux et tamisez au besoin.
3. Les peintures-émail et les peintures-laque devraient être diluées dans des proportions de peinture et diluant environ
égales. En ce qui a trait à l’émail pour automobiles, consultez les recommandations du constructeur avant utilisation.
4. La peinture-laque sèche très rapidement. Pour vous éviter des ennuis, ne déposez pas l’aérographe pour plus que
quelques instants avant de reprendre le travail.

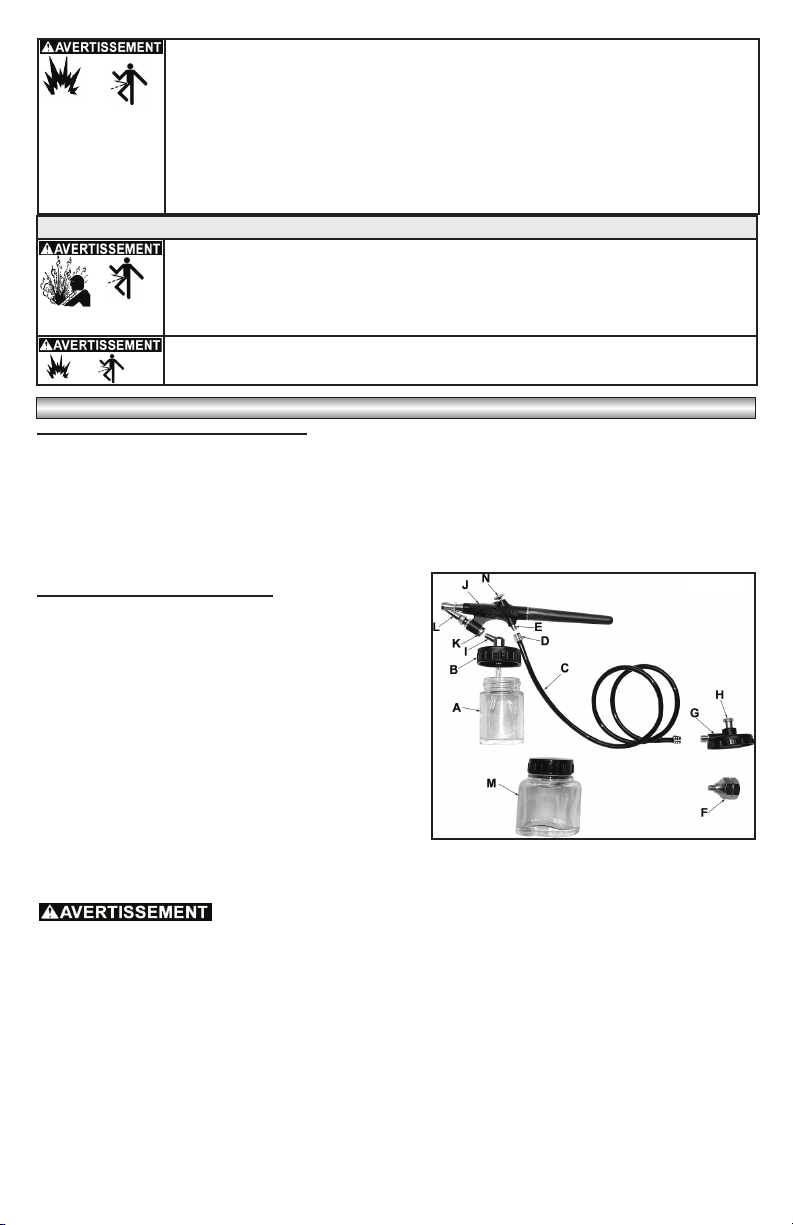

INSTRUCTIONS DE PULVÉRISATION :
1. Remplissez (mais pas plus qu’aux deux tiers) le contenant
de peinture de l’aérographe (A) d’une peinture diluée et très
bien mélangée.
2. Placez le couvercle (B) sur le contenant et serrez-le.
3. Fixez l’écrou de raccordement (D) du tuyau d’air (C) au
raccord du tuyau de l’aérographe (E).
4. Fixez le contenant (A) à l’aérographe (J) en insérant
fermement la tige de soupape du contenant (I) dans
l’extrémité de l’aiguille d’intensité (K).
5. Reliez le tuyau d’air (C) à une source d’alimentation en air
(compresseur, propulseur en aérosol ou réservoir de C0²).
a. Si vous utilisez un compresseur ou un réservoir de
C0², raccordez la petite extrémité de l’adaptateur de
tuyau 1/4 po (F) à l’extrémité du tuyau d’air (C), puis
l’autre extrémité au tuyau d’air du compresseur.
Réglez la pression d’air de sortie du compresseur entre
15 et 50 lb/po², selon l’effet désiré. REMARQUE: La pression de service normale est d’environ 30 lb/po².
Pour obtenir de meilleurs résultats, nous vous recommandons d’utiliser un séparateur air/eau pour votre
compresseur.
Cet aérographe a été conçu de façon à offrir un meilleur rendement à des pressions
se situant entre 15 et 30 lb/po². Ne tentez jamais de faire fonctionner cet aérographe à des pressions dépassant 50
lb/po².
b. Si vous utilisez un générateur d’aérosol, raccordez la valve de régulation (G) à l’extrémité du tuyau d’air (C).
Fermez la valve de régulation (H) en la tournant dans le sens horaire. Placez la valve de régulation (G) sur le
dessus du générateur d’aérosol et serrez-la en la tournant dans le sens horaire. Ouvrez la valve de régulation
(H) en la tournant dans le sens antihoraire, puis réglez à la pression désirée. Pour ce faire, vous devrez tester
l’aérographe jusqu’à ce que vous parveniez à obtenir l’effet recherché. REMARQUE : Pour les gros travaux,
l’utilisation d’un compresseur ou d’un réservoir de C02 s’avérera plus pratique.
6. Appuyez sur la détente (N) et faites des essais de pulvérisation sur de vieux journaux ou autre rebut. Tenez
l’aérographe à environ 15 cm (6 po) de la surface de travail.
7. Pour effectuer des réglages du débit de la peinture et de la dispersion du jet, tournez le capuchon du gicleur (L)
(sens horaire pour augmenter le débit, sens antihoraire pour le diminuer).
8. Comme les peintures-émail et peintures-laque peuvent sécher rapidement, gardez du diluant ou du solvant dans le
contenant de réserve (M). Si la peinture venait à sécher, retirez le contenant à peinture (A) de l’aérographe, enlevez
le couvercle (B), puis placez-le sur le contenant de réserve. Fixez le contenant à l’aérographe (se reporter au
numéro 4 ci-dessus). Pulvérisez le diluant à l’aide de l’aérographe jusqu’à ce que le jet devienne incolore.
MODE D’EMPLOI
Figure 1
RISQUE D’EXPLOSION OU DE BLESSURE. N’utilisez que l’air comprimé d’une source régulée
dont la pression est égale ou inférieure à celle de l’accessoire ayant la cote de pression la plus
faible. Cet aérographe a été conçu de façon à offrir un meilleur rendement à des pressions se situant
entre 15 et 30 lb/po². Ne tentez jamais de faire fonctionner cet aérographe à des pressions dépassant
50 lb/po². La pression de service normale est de 30 lb/po². Dépasser la pression de service maximale
pourrait provoquer une explosion et causer des blessures graves.
RISQUE D’EXPLOSION OU DE BLESSURE. Les solvants halocarbonés (par exemple : 1,1,1-tri-
chloroéthane et dichlorométhane) peuvent réagir chimiquement avec l’aluminium utilisé dans la
plupart des appareils de pulvérisation et entraîner un risque d’explosion. Lisez bien l’étiquette ou la
fiche signalétique de la substance que vous désirez pulvériser. Ne pulvérisez JAMAIS de substances
contenant ces solvants.

9 - FR
CONSEILS POUR LE TRAVAIL DE PEINTURE
MODE D’EMPLOI (suite)
Ne pulvérisez jamais de peinture dans un milieu confiné ; travaillez plutôt dans un
endroit bien ventilé. Assurez-vous que la peinture ou les fumées de peinture ne peuvent atteindre une flamme nue.
Portez toujours des vêtements de protection et un masque facial ou un respirateur
bien ajusté, approuvés par la MSHA/NIOSH, s’il existe quelque chance que vous respiriez la matière pulvérisée.
L’une des fonctions particulières et importantes de l’aérographe est sa capacité d’appliquer la couleur en des gradu-
ations tonales subtiles et douces, variant des teintes les plus légères à une couverture opaque complète. L’appareil offre le
plein contrôle, de sorte qu’il est possible d’appliquer la couleur en un fin trait comme celui d’un crayon, ou en un large trait
diffusé.
1. Préparez l’objet à peindre en masquant toute partie qui ne doit pas l’être.
2. Nettoyez l’objet de toute graisse, poussière, etc.
3. Si l’article est petit, placez-le sur un piédestal ou suspendez-le à un fil afin de pouvoir accéder à toutes les zones à
peindre.
4. Tenez la buse à environ 15 cm (6 po) de la surface de l’objet à peindre.
5. En faisant de courts mouvements, déplacez l’aérographe en un mouvement constant, à un rythme régulier,
parallèlement à la surface.
6. N’appliquez pas une couche trop épaisse. Appliquez plutôt une couche mince, puis laissez l’objet sécher, etc.,
jusqu’à ce que la couverture désirée soit obtenue.
Tenez l’aérographe comme un stylo, mais en plaçant votre in-
dex sur la détente. Vous pouvez lover le tuyau d’air sur votre avant-
bras pour le garder à l’écart de la peinture. Vous ne devriez avoir
aucune difficulté à manipuler l’aérographe et votre main, comme le
haut de votre corps, devraient être détendus. Tenez l’aérographe
perpendiculaire à la surface à peindre.
Pour éviter de faire des taches ou des coulures, gardez
l’aérographe en mouvement constant, avant, après et pendant que
vous appuyez sur la détente. Si le mouvement de l’aérographe n’est
pas constant, le fini sera moins uniforme (voir Figure 2). Pratiquez-
vous à peindre une pièce de matériel mis au rebut ou un carton
jusqu’à ce que les résultats des essais d’épaisseur du feuil soient
acceptables.
Les coulures sont causées par l’une ou l’autre des erreurs
suivantes :
1. Arrêter en position ou négliger de relâcher la détente
à la fin du mouvement.
2. Maintenir l’aérographe fixe ou le déplacer trop
lentement.
3. Maintenir l’aérographe trop près de la surface.
REMARQUE : Gardez toujours l’aérographe parallèle à la surface.
IMPORTANT : Gardez l’aérographe propre. Pour empêcher que les conduits d’air et de peinture ne s’encrassent et
rendent éventuellement l’aérographe inutilisable, nettoyez l’appareil tout de suite après chaque utilisation. REMARQUE :
La peinture ou autre matière pulvérisée sèche rapidement dans les petits conduits de l’aérographe et peut rendre l’appareil
inutilisable en raison de la difficulté représentée par le nettoyage de la peinture durcie dans ces conduits. Si les conduits se
bloquent et que l’aérographe cesse de fonctionner, suivez les instructions de la section “ NETTOYAGE DES CONDUITS “
ci-dessous.
Après chaque utilisation
Coupez l’alimentation en air du réservoir et libérez la pression du réservoir avant le
nettoyage pour prévenir toute blessure.
1. Videz et nettoyez le contenant de peinture. Pour nettoyer les conduits de l’aérographe, remplissez à moitié le
contenant de peinture d’un diluant ou solvant approuvé. Fixez le contenant à l’aérographe et pulvérisez le liquide
jusqu’à ce que le jet devienne incolore. Placez un chiffon doux sur le capuchon du gicleur et forcez l’air et le diluant
aller et retour dans l’aiguille, le capuchon et l’embout. Si l’aérographe se bloque, reportez-vous à la section “
Nettoyage des conduits bloqués “ ci-dessous.
Pour réduire les risques d’incendie et/ou d’explosion, placez les chiffons de
nettoyage et autres déchets inflammables dans un contenant métallique sécuritaire. Le contenant devrait être
éliminé en conformité avec les règlements régionaux, provinciaux et fédéraux.
Lorsque vous pulvérisez du diluant par l’aérographe, la buse devrait être dirigée à
l’écart de toute personne se trouvant à proximité pour éviter de lui envoyer le diluant dans les yeux ou sur la peau
et lui causer des blessures potentielles.
Figure 2
COMMENT APPUYER SUR LA DÉTENTE
INSTRUCTIONS POUR LE NETTOYAGE

10 - FR
INSTRUCTIONS POUR LE NETTOYAGE (suite)
Nettoyage des conduits bloqués
1. Démontez l’aérographe en suivant la procécure suivante
(voir Figure 3):
a. Enlevez le circlip (Q) du corps de brosse d’air.
b. Vissez le chapeau liquide (P) abaissent dans le
sens contraire des aiguilles d’une montre alors
pour libérer l’aiguille liquide (R).
c. Enlevez l’aiguille liquide (R) en tournant dans le
sens contraire des aiguilles d’une montre.
d. Nettoyez l’aiguille liquide (R), le chapeau liquide
(P) et le bout d’air (O) avec un morceau de coton
plongé dans le diluant ou dissolvant. Une brosse
raidie fine fonctionnera également.
e. Rassemblez la brosse d’air en renversant le
procédé ci-dessus. Note : Assurez-vous que la
surface plate de l’aiguille liquide (R) aligne avec la
surface plate du corps de brosse d’air (voir le
schéma 4).
AVIS : N’utilisez jamais d’objets métalliques pour nettoyer
des conduits percés avec précision. Si les conduits sont
endommagés, l’effet de pulvérisation sera altéré.
GUIDE DE DÉPANNAGE
PROBLÈME CAUSES POSSIBLES MESURE CORRECTIVE
Pulvérisation granule-
use
La peinture est trop épaisse. Ajoutez un peu d’eau (ou de diluant ou solvant
approuvé, selon le type de peinture utilisé) à la
peinture.
Peinture séchée dans l’aiguille
d’intensité ou la buse d’air.
Nettoyez l’aérographe. Reportez-vous à la sec-
tion “ Nettoyage des conduits bloqués “.
Gondolement du papier La peinture est trop diluée. Ajoutez du pigment pour épaissir la peinture.
Feuil trop épais dans une zone. Déplacez l’aérographe plus rapidement ou
réduisez l’intensité du jet de pulvérisation.
Taches de peinture à la fin
du mouvement
Vous commencez à pulvériser la
peinture avant de déplacer votre main
et arrêtez le mouvement avant de
couper le jet de peinture.
Commencez le mouvement avant d’appuyer sur
la détente et poursuivez le mouvement avant de
relâcher la détente.
Extrémités évasées Vous tournez le poignet en passant
l’aérographe.
Tout l’avant-bras devrait se déplacer horizon-
talement le long de la surface.
Mille-pattes Trop de peinture pulvérisée trop près
de la surface.
Tenez la buse de l’aérographe à environ 15 cm
(6 po) de la surface.
Réglez le débit de peinture en tournant le capu-
chon du gicleur.
Éclaboussures Vous relâchez la détente trop
brusquement.
Relâchez toujours la détente doucement.
Peinture séchée dans la buse d’air ou
l’aiguille d’intensité.
Nettoyez l’aérographe. Reportez-vous à la sec-
tion “ Nettoyage des conduits bloqués “.
Mouvement courbe Causé par un bras cambré trop près
de la surface.
Le bras devrait toujours rester parallèle à la
surface de travail, à moins que cet effet ne soit
recherché.
Pulvérisation restreinte La buse est trop serrée dans le sens
antihoraire.
Tournez la buse dans le sens horaire d’un ou
deux tours.
Bulles dans la coupe de
couleur
La buse est trop desserrée dans le
sens horaire.
Tournez la buse dans le sens antihoraire d’un
ou deux tours.
La pulvérisation de couleur
ne peut être coupée
La buse pourrait être bouchée ; on
reconnaît cet état par un effet spongi-
eux lorsque l’aiguille d’intensité est
logée dans la buse.
Nettoyez l’aérographe. Reportez-vous à la sec-
tion “ Nettoyage des conduits bloqués “.
Crachotement Causé par la présence de résidus
sur l’aiguille d’intensité ou dans le
contenant de peinture.
Nettoyez l’aérographe. Reportez-vous à la sec-
tion “ Nettoyage des conduits bloqués “. Videz
et nettoyez le contenant, puis remplissez-le de
peinture fraîche tamisée.
Ajoutez un peu d’eau (ou de diluant ou solvant
approuvé, selon le type de peinture utilisé) à la
peinture.
Figure 3
Figure 4

11 - FR
GARANTIE LIMITÉE
GARANTIE LIMITÉE D’UN AN : Sanborn Mfg., Division of MAT Industries, LLC. (la Société) garantit contre tout vice
de fabrication et de main-d’œuvre, au premier acheteur au détail seulement, et ce pour une période de douze (12)
mois à compter de la date d’achat, qu’elle remplacera ou réparera, sans frais, toute pièce fabriquée par la Société
jugée défectueuse, après examen de la Société ou de ses représentants autorisés. Tous les frais liés au transport
de pièces soumises en vue d’être remplacées ou réparées en vertu de cette garantie incombent au premier ache-
teur au détail. Il s’agit du seul recours en vertu de cette garantie.
Toute négligence de la part du premier acheteur au détail de maintenir et/ou d’utiliser ledit équipement selon les
bonnes méthodes de travail de l’industrie, ou toute négligence de sa part de se conformer aux recommandations
précises de la Société précisées dans le guide d’utilisation rendent cette garantie nulle et sans effet. La Société ne
sera responsable d’aucune réparation, d’aucun remplacement, d’aucun réglage de l’équipement, ni d’aucun frais
de main-d’œuvre de l’acheteur sans avoir émis une autorisation écrite au préalable. Les effets de la corrosion, de
l’érosion et de l’usure normale sont spécifiquement exclus de cette garantie.
LA SOCIÉTÉ N’OFFRE AUCUNE AUTRE GARANTIE ET NE FAIT AUCUNE DÉCLARATION DE QUELQUE
SORTE, EXPRESSE OU IMPLICITE, À L’EXCEPTION DE CELLE DE TITRE. LA SOCIÉTÉ DÉCLINE PAR
LA PRÉSENTE TOUTE GARANTIE IMPLICITE, Y COMPRIS LA GARANTIE DE QUALITÉ MARCHANDE ET
D’ADAPTATION À UN USAGE PARTICULIER. TOUTE RESPONSABILITÉ POUR DOMMAGES INDIRECTS
OU CONSÉCUTIFS EN VERTU DE QUELQUE GARANTIE, AUTRE CONTRAT, NÉGLIGENCE OU SOUS
QUELQUE FORME QUE CE SOIT EST EXCLUSE JUSQU’AUX LIMITES D’EXCLUSION PERMISES PAR LA
LOI.
Indépendamment de ce qui est indiqué ci-dessus, toute réclamation fondée en droit contre la Société sera nulle et
non avenue si aucune poursuite n’est intentée en deçà de vingt-quatre (24) mois de la date d’achat ou de livraison,
la date la plus tardive étant retenue. Cette garantie constitue l’entente complète entre la Société et le premier ache-
teur au détail, et aucun représentant ou agent n’est autorisé à en modifier les conditions sans l’autorisation écrite et
expresse de la Société.

12 - SP
SEGURIDAD GENERAL
RIESGO DE DESCARGA ELÉCTRICA, INCENDIO Y/O LESIONES. Mantenga el lugar de trabajo
limpio y bien iluminado. Si la mesa de trabajo está repleta de cosas y hay áreas oscuras, existen
mayores riesgos de descarga eléctrica, incendio y lesiones. Coloque paños de limpieza y demás
materiales inflamables de desecho en un recipiente de metal seguro. Se debe desechar el recipiente
de forma adecuada según las regulaciones locales, estatales y federales.
SEGURIDAD EN EL LUGAR DE TRABAJO
RIESGO DE INCENDIO Y/O EXPLOSIÓN. Para reducir el riesgo de incendio o explosión, no
rocíe nunca en un espacio cerrado. Rocíe siempre en un área bien ventilada.
RIESGO DE INCENDIO Y/O EXPLOSIÓN. No fume mientras rocía. No rocíe si hay chispas o
llamas.
RIESGO DE INCENDIO Y/O EXPLOSIÓN. No rocíe materiales inflamables cerca de ninguna
llama o fuente de encendido. Los motores, equipos eléctricos y controles pueden causar arcos
eléctricos que encienden gases o vapores inflamables. No guarde nunca líquidos ni gases inflam-
ables cerca del compresor.
SEGURIDAD PERSONAL
RIESGO DE LESIÓN. No apunte ni rocíe nunca hacia usted ni hacia ninguna persona; de lo
contrario, puede ocasionar lesiones graves en la piel o los ojos.
RIESGO Y PELIGRO DE INHALACIÓN. Si existe la posibilidad de inhalar parte de lo que va a
rociar y cuando utilice herramientas que generen polvo, utilice siempre prendas protectoras
y una mascarilla o respirador adecuado con aprobación MSHA/NIOSH. Trabaje siempre en
áreas bien ventiladas.
RIESGO Y PELIGRO DE INHALACIÓN. No rocíe ácidos, materiales corrosivos, químicos
tóxicos, fertilizantes ni pesticidas. El uso de estos materiales puede causar la muerte o lesiones
graves.
RIESGO DE LESIÓN OCULAR. Utilice siempre gafas de seguridad con aprobación ANSI Z87.1
cuando utilice una herramienta neumática. Es capaz de impulsar materiales como virutas metáli-
cas, aserrín y otros fragmentos a alta velocidad, causando graves lesiones a los ojos.
ADVERTENCIA: CONTIENE PLOMO. Puede ser dañino si se ingiere o se mastica. Puede generar
polvo que contenga plomo. Lávese las manos después del uso. Manténgalo fuera del alcance de
los niños.
ADVERTENCIA: Este producto le podría exponer a productos químicos incluyendo Plomo, recono-
cido por el Estado de California como causante de cáncer, defectos de nacimiento u otros daños
del sistema reproductivo. Para obtener más información, visite www.P65Warnings.ca.gov.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
* CONSERVE ESTAS INSTRUCCIONES *
Para reducir el riesgo de descarga eléctrica, incendio o lesiones, lea todas las instrucciones
aquí descritas antes de utilizar la herramienta. También debe leer el manual del compresor y seguir todas las instrucciones
de seguridad del compresor.
SEGURIDAD DE USO Y CUIDADO DE LA HERRAMIENTA
RIESGO DE LESIÓN. Desconecte la herramienta del suministro de aire antes de realizar cual-
quier ajuste, cambio de accesorios o limpieza y antes de guardarla.
RIESGO DE ESTALLAR Y/O DE LESIÓN. Verifique que la manguera de aire no esté dañada.
Conserve la manguera de aire alejada del calor, aceite o bordes filosos. Revise la manguera de aire
en forma periódica y cámbiela si se gasta o daña.
RIESGO DE EXPLOSIÓN Y/O LESIÓN. Utilice aire comprimido regulado a una presión máxima
igual o menor a la presión indicada de cualquier accesorio. Esta pistola aspersora está diseñada
para funcionar de forma óptima con presiones entre 172-344 kPa. No intente nunca utilizar esta
pistola aspersora con presiones superiores a 344 kPa. La presión operativa normal es de 207 kPa
(30 PSI). Si se excede la presión nominal máxima, puede ocurrir una explosión que cause lesiones
graves.
PAUTAS DE SEGURIDAD - DEFINICIONES
Es importante que usted conozca y entienda la información contenida en este manual. Esta información está
relacionada con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS DE EQUIPOS. Como
ayuda para reconocer esta información, utilizamos los siguientes símbolos. Por favor, lea el manual y preste
atención a estas secciones.
Éste es el símbolo de advertencia de seguridad. Se utiliza para advertirle sobre posibles peligros de lesiones.
Obedezca todos los mensajes de seguridad que siguen a este aviso para evitar posibles peligros de lesiones o muerte.
Indica una situación de riesgo inminente que, si no se evita, puede causar muerte o lesiones graves.
Indica una situación de posible riesgo que, si no se evita, puede causar muerte o lesiones
graves.
Indica una situación de posible riesgo que, si no se evita, puede causar lesiones leves o
moderadas y/o daños en la propiedad.

13 - SP
SEGURIDAD DEL SUMINISTRO DE AIRE
RIESGO DE ESTALLAR Y/O DE LESIÓN. No conecte nunca a un suministro de aire superior
a 344,7 kPa. Utilice únicamente aire comprimido limpio, seco y regulado, con una presión de salida
ajustada a un valor entre 103 y 345 kPa (15 y 50 PSI). Antes de utilizar la herramienta, verifique
siempre que el suministro de aire haya sido regulado según la presión de aire especificada o dentro
del rango de presión de aire especificado.
RIESGO DE EXPLOSIÓN Y/O LESIÓN. Nunca utilice oxígeno o gases combustibles como
fuente de aire de la herramienta. Estos gases pueden causar explosiones y lesiones graves.
MEZCLADO Y DILUCIÓN DE PINTURA:
La mayoría de las pinturas de frasco son demasiado espesas para rociarse con una pistola aspersora. A continuación
se presentan algunas reglas para diluir y mezclar la pintura antes de usar la pistola aspersora.
1. Al mezclar colores, las pinturas deben ser compatibles. Mezcle esmaltes con otros esmaltes y solventes para
esmalte, las lacas con otras lacas y adelgazador de laca, etc.
2. Mezcle bien la pintura. Compruebe que la pintura no tenga grumos. Pásela por un cedazo si es necesario.
3. La pintura de esmalte y laca debe diluirse en una proporción aproximada de una parte de pintura por una parte de
adelgazador. En el caso de laca para automóviles, lea las recomendaciones del fabricante antes de comenzar.
4. La pintura de laca seca muy rápidamente. Para evitar problemas, la pistola aspersora no debe dejar de usarse por
más de unos instantes antes de reanudar la aspersión.

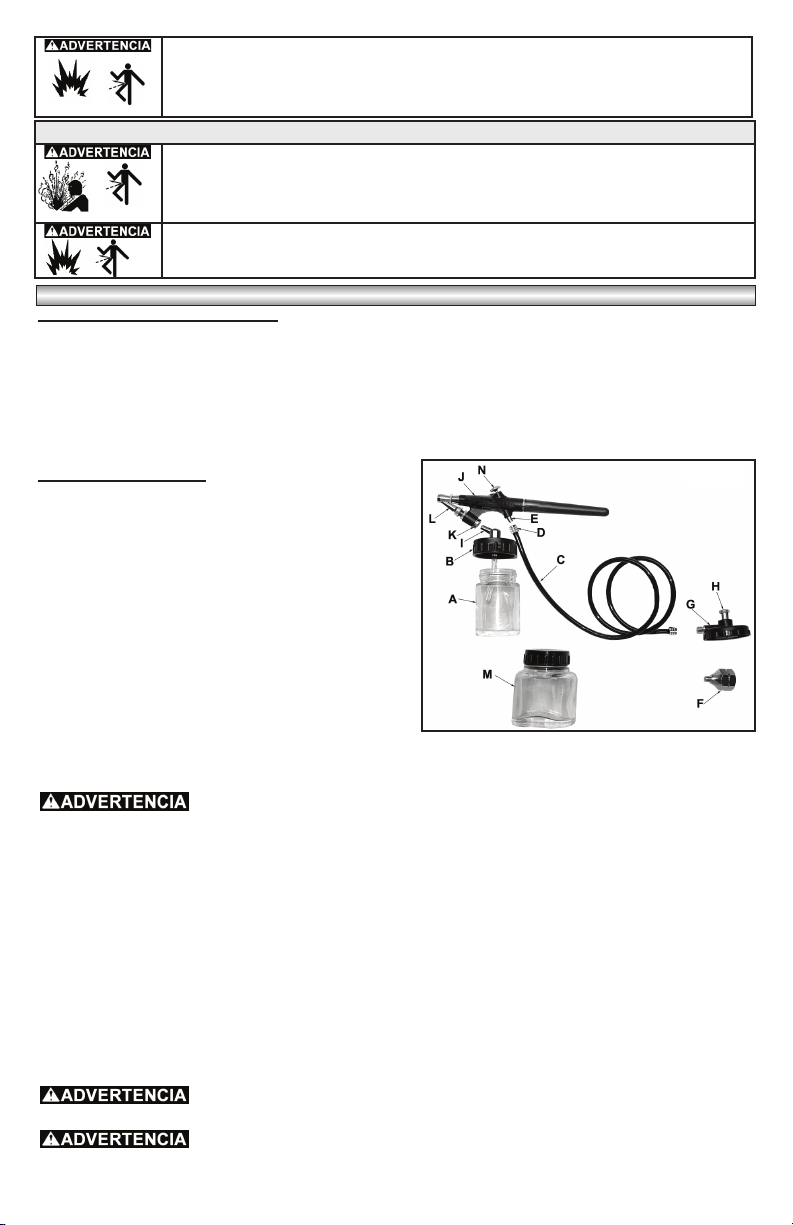

Instrucciones de aspersión
1. Llene el frasco de la pistola aspersora (A) con pintura
debidamente mezclada y diluida (no llene el frasco a más
de 2/3 de su capacidad).
2. Coloque la tapa (B) del frasco y apriétela.
3. Conecte la tuerca de acoplamiento (D) de la
manguera de aire (C) al conector de la manguera de la
pistola aspersora (E).
4. Conecte el frasco (A) a la pistola aspersora (J) intro
duciendo firmemente el tallo de la válvula del frasco (I) en
el extremo de la aguja de líquido (K).
5. Conecte la manguera de aire (C) a una fuente de aire
(compresora, lata propulsora de aerosol o tanque de CO²).
a. Si utiliza una compresora o un tanque de CO²,
conecte el extremo pequeño del tubo adaptador de
1/4” (F) al extremo la manguera de aire (C) y el otro
extremo a la manguera de la compresora de aire.
Ajuste la presión de salida del aire de la compresora a un valor de 103 a 345 kPa (15 a 50 PSI), dependiendo del
efecto deseado. NOTA: La presión operativa normal es de aproximadamente 207 kPa (30 PSI). Para obtener
los mejores resultados, se recomienda utilizar un separador de aire y agua con la compresora de aire.
Esta pistola aspersora está diseñada para funcionar de forma óptima con presiones
entre 172-344 kPa. No intente nunca utilizar esta pistola aspersora con presiones superiores a 344 kPa.
b. Si utiliza una lata propulsora de aerosol, conecte la válvula reguladora (G) al extremo de la manguera de aire
(C). Cierre la válvula reguladora (H) girándola en el sentido de las agujas del reloj. Monte la válvula reguladora
(G) sobre la lata propulsora de aerosol y apriete en el sentido de las agujas del reloj. Abra la válvula reguladora
(H) girándola en el sentido contrario a las agujas del reloj y ajústela hasta obtener la presión deseada. Para esto
será necesario probar la pistola aspersora hasta obtener el efecto deseado. NOTA: En trabajos grandes, es más
práctico utilizar una compresora o un tanque de CO2.
6. Oprima el gatillo (N) y pruebe la aspersión en periódicos viejos u otro material de desecho. Sostenga la pistola
aspersora a una distancia de aproximadamente 15 cm de la superficie de trabajo.
7. Para efectuar ajustes al flujo de pintura y el patrón de aspersión, gire la tapa de líquido (L) (flujo máximo, totalmente
en el sentido contrario a las agujas del reloj; flujo mínimo, totalmente en el sentido de las agujas del reloj).
8. Las pinturas de esmalte y laca tienden a secarse con rapidez, por lo que es conveniente mantener una cantidad
adicional de adelgazador o reductor de esmalte en el frasco de repuesto (M). Si la pintura se seca, separe el frasco
(A) de la pistola aspersora, quite la tapa (B) y colóquela en el frasco de repuesto. Monte el frasco en la pistola
aspersora (consulte el punto 4 anterior). Rocíe el reductor o adelgazador por la pistola aspersora hasta que la
aspersión salga limpia.
Nunca rocié en lugares confinados. Rocíe siempre en un área bien ventilada. Cerciórese
de que la pintura y los vapores no tengan contacto con llamas.
Si existe la posibilidad de inhalar parte de lo que va a rociar y cuando utilice herramientas
que generen polvo, utilice siempre prendas protectoras y una mascarilla o respirador adecuado con aprobación
MSHA/NIOSH.
INSTRUCCIONES DE OPERACIÓN
Figura 1
RIESGO DE EXPLOSIÓN Y/O LESIÓN. Los solventes hidrocarbúricos halogenados, por ejemplo,
cloruro de metileno y tricloretano 1,1,1, puede causar una reacción química con el aluminio utilizado
en la mayoría de los equipos aspersores y así ocasionar riesgos de explosión. Lea la etiqueta o el fol-
leto informativo del material que desea utilizar para la aspersión. NO utilice materiales que contengan
estos solventes.

14 - SP
Una de las funciones más características e importantes de la pistola aspersora es su capacidad para aplicar colores
con tonalidades suaves, sutiles y graduales, desde el más ligero de los tintes hasta una cobertura totalmente opaca. Es
posible obtener cualquier grado de control para aplicar diseños que van desde una línea delgada hasta una amplia franja de
aspersión.
1. Prepare el objeto que pintará, cubriendo las áreas que no se pintarán.
2. Limpie el objeto para que quede libre de grasa, polvo, etc.
3. Si el objeto es pequeño, colóquelo sobre un pedestal o cuélguelo de un hilo para que tenga acceso a todas las
áreas que pintará.
4. Sostenga la boquilla a unos 15 cm de la superficie del objeto que pintará.
5. Mueva la pistola aspersora con movimientos cortos y ritmo constante, manteniéndola paralela a la superficie.
6. No aplique una aspersión excesiva. Aplique una capa ligera, permita que seque y repita hasta obtener la cobertura
deseada.
Sostenga la pistola aspersora tal como sujetaría un bolígrafo,
pero con el dedo índice en el gatillo. Puede pasar la manguera de
aire sobre al antebrazo para que no estorbe. La pistola aspersora
debe sentirse cómoda en la mano y tanto la mano como el tronco
deben estar relajados. Sostenga la pistola aspersora perpendicular-
mente a la superficie que pintará.
Para evitar abultamientos, escurrimientos y hundimientos, no
deje de mover la pistola aspersora, comenzando antes de oprimir
el gatillo y todo el tiempo que esté oprimido. Si el movimiento de
la pistola aspersora no es uniforme, el acabado de la pintura será
irregular (vea la figura 2). Practique con un retazo o un cartón hasta
que los resultados de la capa de prueba sean aceptables.
Los escurrimientos y hundimientos se deben a uno o más de
los siguientes errores:
1. No soltar el gatillo al final del movimiento.
2. Mantener inmóvil la pistola aspersora o moverla con
demasiada lentitud.
3. Sostener la pistola aspersora demasiado cerca de la
superficie.
NOTA: Siempre mantenga la pistola aspersora paralela a la
superficie.
IMPORTANTE: Mantenga la pistola aspersora limpia. Para evitar obstrucciones en los pasajes de aire y pintura
y, posiblemente, arruinar la pistola aspersora, límpiela inmediatamente después de cada uso. NOTA: La pintura y otros
materiales se secan rápidamente en los pequeños pasajes. Esto hace que la pistola quede inutilizada debido a la dificultad
para quitar la pintura seca de los pasajes dentro de la pistola. Si los pasajes se obstruyen y la pistola aspersora deja de
funcionar, siga las instrucciones de “PARA LIMPIAR PASAJES” a continuación.
Después de cada uso
Para evitar lesiones, cierre el suministro de aire al tanque y libere la presión del tanque
antes de realizar tareas de limpieza.
1. Drene y limpie el frasco de pintura. Para limpiar los pasajes de la pistola aspersora, llene el frasco de pintura
aproximadamente a la mitad con adelgazador o un solvente aprobado. Conecte el frasco a la pistola aspersora y
rocíe el líquido por la pistola hasta que la aspersión salga limpia. Sostenga una tela suave sobre la tapa de líquido y
fuerce aire y adelgazador en ambos sentidos por la aguja, la tapa y la punta. Si la pistola aspersora se obstruye,
consulte la sección “Cómo limpiar pasaje obstruidos”, más adelante.
Para evitar riesgos de incendio o explosión, coloque los trapos de limpieza y otros
materiales inflamables de desecho en un recipiente metálico seguro. Se debe desechar el recipiente de forma
adecuada según las regulaciones locales, estatales y federales.
Al impulsar adelgazador por la pistola aspersora, la punta debe dirigirse lejos de las
personas para evitar que el solvente tenga contacto con los ojos o la piel y cause lesiones.
SUGERENCIAS PARA PINTAR
USO DEL GATILLO
INSTRUCCIONES DE LIMPIEZA
Figure 2

15 - SP
Cómo limpiar pasajes obstruidos
1. Siga este procedimiento para desarmar la pistola asper-
sora (vea la figura 3):
a. Quite la leng5ueta de retención (Q) del cuerpo de
cepillo de aire.
b. Atornille el casquillo flúido (P) a la izquierda
entonces empujan hacia abajo para lanzar la
aguja flúida (R).
c. Quite la aguja flúida (R) dando vuelta a la
izquierda.
d. Limpie la aguja flúida (R), el casquillo flúido (P) y
la extremidad del aire (O) con un pedazo de
algodón sumergido en deluente o solvente. Un
cepillo erizado fino también trabajará.
e. Vuelva a montar el cepillo de aire invirtiendo el
procedimiento antedicho. Nota: Cerciórese de
que la superficie plana de la aguja flúida (R) se
alinea con la superficie plana del cuerpo de
cepillo de aire (véase el cuadro 4).
AVISO: No utilice nunca objetos metálicos para limpiar
pasajes de perforación precisa. Los pasajes dañados
provo carán una aspersión deficiente.
INSTRUCCIONES DE LIMPIEZA (continuación)
GUÍA DE SOLUCIÓN DE PROBLEMAS
SÍNTOMA POSIBLES CAUSAS MEDIDA CORRECTIVA
Aspersión granulosa. Pintura demasiado espesa. Agregue un poco de agua, adelgazador o un
solvente aprobado (dependiendo de la pintura
que utilice) a la pintura.
Pintura seca en la aguja de líquido o la
punta de aire.
Limpie la pistola aspersora. Consulte la sec-
ción “Cómo limpiar pasajes obstruidos”.
El papel se deforma. Pintura demasiado delgada. Agregue pigmento para espesar la mezcla.
Exceso de pintura en una misma zona. Mueva la pistola aspersora con mayor rapidez
o reduzca la aspersión.
Burbujas de pintura al
final del movimiento.
Inicia la aspersión antes de comenzar a
mover la mano y detiene el movimiento
antes de cerrar el flujo de pintura.
Inicie el movimiento antes de oprimir el gatillo
y continúe con el movimiento después de
soltar el gatillo.
Extremos abocinados. Gira la muñeca al usar la pistola asper-
sora.
Debe mover todo el antebrazo en forma hori-
zontal sobre la superficie.
Ciempiés. Aplica mucha pintura demasiado cerca de
la superficie.
Sostenga la boquilla de la pistola aspersora a
unos 15 cm de la superficie.
Ajuste el flujo de pintura girando la tapa de
líquido.
Salpicaduras. Suelta el gatillo de golpe. SIempre suelte el gatillo en forma gradual.
Pintura seca en la punta de líquido o la
aguja de líquido.
Limpie la pistola aspersora. Consulte la sec-
ción “Cómo limpiar pasajes obstruidos”.
Movimientos curvos. Provocado por doblar el brazo demasiado
cerca de la superficie.
El brazo siempre debe estar paralelo a la
superficie, salvo que se desee este efecto.
Aspersión restringida. La punta de líquido está demasiado apre-
tada en el sentido contrario a las agujas
del reloj .
Gire la punta de líquido una o dos vueltas en el
sentido de las agujas del reloj .
Burbujas en la copa
de color.
La punta de líquido está demasiado floja
en el sentido de las agujas del reloj .
Gire la punta de líquido una o dos vueltas en
sentido el sentido contrario a las agujas del
reloj .
No puede apagarse la
aspersión de pintura.
La punta de líquido puede estar obstruida.
Esto puede notarse con una sensación
esponjosa al tacto cuando se introduce la
aguja de líquido en la punta.
Limpie la pistola aspersora. Consulte la sec-
ción “Cómo limpiar pasajes obstruidos”.
Descargas
intermitentes.
Provocadas por residuos en la aguja de
líquido o el frasco de pintura.
Limpie la pistola aspersora. Consulte la sec-
ción “Cómo limpiar pasajes obstruidos”. Drene,
lave y vuelva a llenar el frasco con pintura
fresca y colada.
Agregue un poco de agua, adelgazador o un
solvente aprobado (dependiendo de la pintura
que utilice) a la pintura.
Figura 3
Figura 4

16 - SP
GARANTÍA LIMITADA
GARANTÍA LIMITADA DE UN A—O: Sanborn Mfg., Division of MAT Industries, LLC. (la Empresa) garantiza que
durante un período de doce (12) meses a partir de la fecha de adquisición, cambiará o reparará de forma gratuita
y únicamente al comprador minorista original, toda parte o partes, fabricadas por la empresa, que la empresa o
sus representantes designados determinen que presentan defectos de material, mano de obra o ambos. Todos
los cargos de transporte de partes entregadas para cambio o reparación bajo esta garantía corren por cuenta del
comprador minorista original. Éste es el único recurso que se ofrece según los términos de esta garantía.
En caso de que el comprador minorista original no instale, realice el mantenimiento u opere los equipos indicados
de acuerdo con prácticas correctas de la industria, o en caso de que no cumpla con las recomendaciones específi-
cas de la Empresa establecidas en el manual del usuario, esta garantía quedará anulada e invalidada. La empresa
no será responsable de ninguna reparación, cambio o modificación de los equipos ni de ningún costo de mano de
obra realizado por el comprador sin la aprobación previa y por escrito de la empresa. Los efectos de corrosión,
erosión, desgaste y uso normal se encuentran específicamente excluidos de esta garantía.
LA EMPRESA NO FORMULA NINGUNA OTRA GARANTÍA NI DECLARACIÓN DE NINGÚN TIPO, EXPRESA O
IMPLÍCITA EXCEPTO LA DE TÍTULO. POR LA PRESENTE SE ANULAN TODAS LAS GARANTÍAS IMPLÍCI-
TAS, INCLUSO TODA GARANTÍA DE COMERCIALIZACIÓN Y APTITUD PARA UN OBJETIVO EN PARTICU-
LAR. LA RESPONSABILIDAD POR DA—OS CONSIGUIENTES E INCIDENTALES BAJO ALGUNA O TODAS
LAS GARANTÍAS, OTROS CONTRATOS, NEGLIGENCIA U OTRAS CAUSAS QUEDA EXCLUIDA EN LA
MEDIDA QUE TAL EXCLUSIÓN SEA PERMITIDA LA LEY.
Pese a lo mencionado anteriormente, todo reclamo legal contra la Empresa quedará anulado si las medidas
legales no son iniciadas dentro de los veinticuatro (24) meses posteriores a la fecha de compra o entrega, lo
que ocurrido con posterioridad. Esta garantía constituye el acuerdo completo entre la Empresa y el comprador
minorista original y ningún representante ni agente está autorizado para modificar los términos de la misma sin el
consentimiento expreso por escrito de la Empresa.
Sanborn Mfg.
Division of MAT Industries, LLC.
118 West Rock Street
Springfield, MN 56087
Fax [phone]
Manufactured in China for / Fabriqué à China pour / Fabricado en China para
MAT Industries, LLC, Long Grove, IL 60047
©2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 Sanborn Mfg.
All Rights Reserved. Tous droits réservés. Reservados todos los derechos.
