Betriebsanleitung SATA air carbon regulator Betriebsanleitung SATA air carbon regulator
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Allgemeine Informationen.........6
2. Sicherheitshinweise..................6
3. Verwendung..............................7
4. Beschreibung............................7
5. Lieferumfang.............................7
6. Aufbau.......................................7
7. Technische Daten.....................8
8. Erstinbetriebnahme ..................9
9. Regelbetrieb ...........................11
10. WartungundPege................11
11. Störungen ...............................12
12. Kundendienst..........................12
13. Ersatzteile ...............................12
14. EU Konformitätserklärung ......12

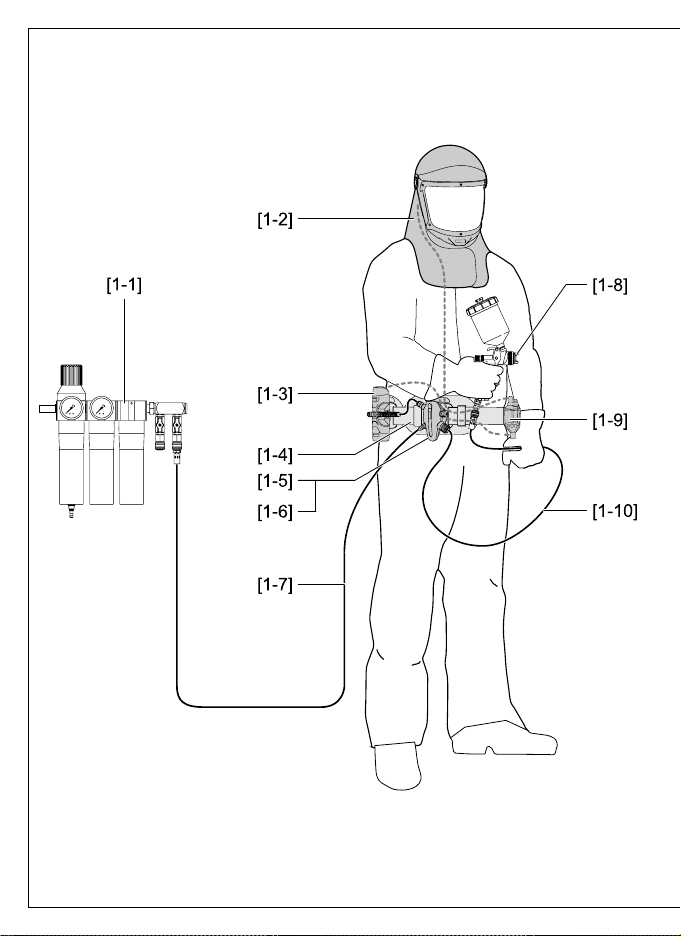

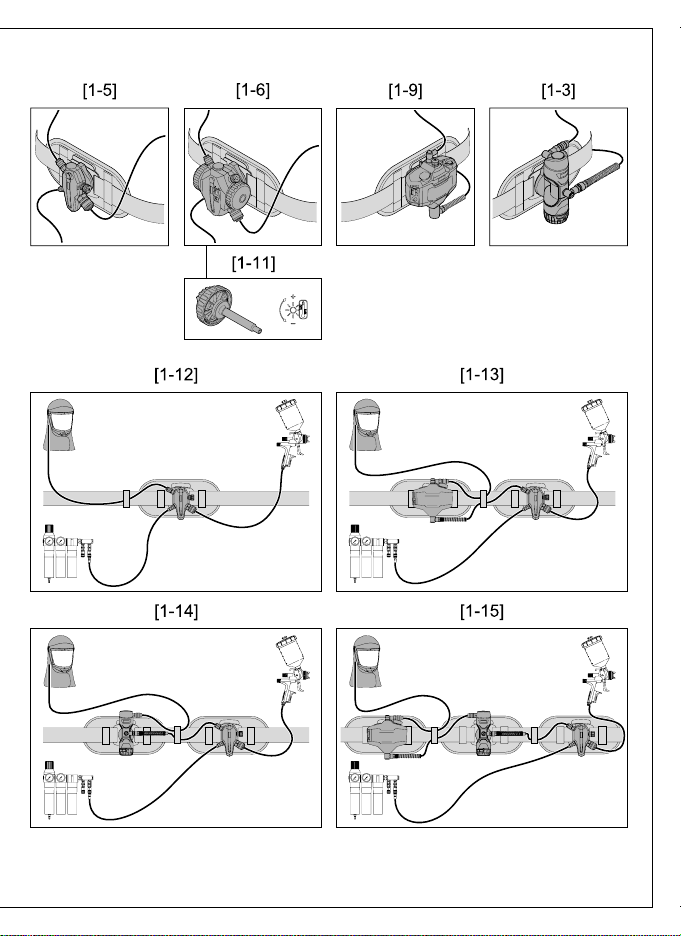

Das Atemschutzsystem [1]
[1-1] Druckluftversorgungssystem
[1-2] Atemschutzhaube
(SATA air vision 5000)
[1-3] Lufterwärmer / Luft-
kühler (SATA air warmer /
cooler stand alone)
[1-4] Tragegurt (SATA air regu-
lator belt plus)
[1-5] Luftverteiler
(SATA air regulator)
[1-6] LuftverteilermitAktivkohlelter
(SATA air carbon regulator)
[1-7] Sicherheits-Druckluftschlauch
zum Luftverteiler
[1-8] Lackierpistole
[1-9] Atemluftbefeuchter
(SATAairhumidier)
[1-10] Druckluftschlauch zur
Lackierpistole
[1-11] Lufterwärmer in
SATA air carbon regulator
(SATA air warmer)
[1-12] Minimal Ausführung
[1-13] Ausführung mit
Atemluftbefeuchter
[1-14] Ausführung mit Lufterwärmer /
Luftkühler
[1-15] Ausführung mit Atemluftbe-
feuchter und Lufterwärmer /
Luftkühler
Beschreibung Atemschutzeinrichtung
Minimal Ausführung [1-12]
Die Atemschutzeinrichtung besteht in der Minimalausführung aus den Kom-
ponenten Atemschutzhaube [1-2], Tragegurt [1-4] und Luftverteiler [1-5].
Erweiterte Ausführungen [1-13], [1-14], [1-15]
DerLuftverteileristalternativauchalsLuftverteilermitAktivkohlelter
[1-6]verfügbar.IndererweitertenAusführungmitAktivkohlelteristein
Lufterwärmer [1-11] optional einsetzbar. Die Atemschutzeinrichtung kann
um einen Atemluftbefeuchter [1-9] und einen eigenständigen Lufterwär-
mer oder Luftkühler [1-3] erweitert werden.
Die einzelnen Komponenten werden untereinander und mit dem Druckluft-
versorgungssystem [1-1] durch Sicherheits-Druckluftschläuche verbunden.
Die Komponenten sind aufeinander abgestimmt und als Atemschutzsystem
geprüft und freigegeben.
