Betriebsanleitung SATA air regulator belt Betriebsanleitung SATA air regulator belt DE
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Allgemeine Beschreibung........6
2. Sicherheitshinweise.................7
3. Bestimmungsgemäße
Verwendung ............................7
4. Beschreibung ..........................7
5. Lieferumfang ...........................8
6. Aufbau.....................................8
7. Technische Daten....................8
8. Erstinbetriebnahme .................8
9. Regelbetrieb............................8
10. WartungundPege.................9
11. Störungen................................9
12. Kundendienst ..........................9
13. Ersatzteile................................9
14. EU Konformitätserklärung .......9

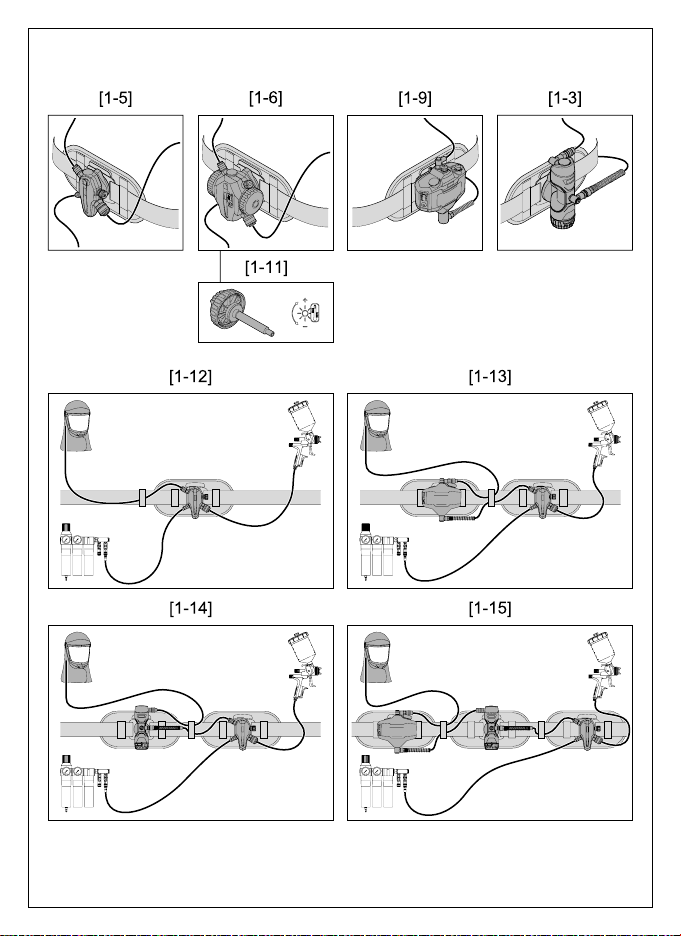

Das Atemschutzsystem [1]
[1-1] Druckluftversorgungssystem
[1-2] Atemschutzhaube
(SATA air vision 5000)
[1-3] Lufterwärmer / Luftküh-
ler (SATA air warmer /
cooler stand alone)
[1-4] Tragegurt
(SATA air regulator belt)
[1-5] Luftverteiler
(SATA air regulator)
[1-6] LuftverteilermitAktivkohlelter
(SATA air carbon regulator)
[1-7] Sicherheits-Druckluftschlauch
zum Luftverteiler
[1-8] Lackierpistole
[1-9] Atemluftbefeuchter
(SATAairhumidier)
[1-10] Druckluftschlauch zur
Lackierpistole
[1-11] Lufterwärmer in
SATA air carbon regulator
(SATA air warmer)
[1-12] Minimal Ausführung
[1-13] Ausführung mit
Atemluftbefeuchter
[1-14] Ausführung mit Lufterwärmer /
Luftkühler
[1-15] Ausführung mit Atemluftbe-
feuchter und Lufterwärmer /
Luftkühler
Beschreibung Atemschutzeinrichtung
Minimal Ausführung [1-12]
Die Atemschutzeinrichtung besteht in der Minimalausführung aus den Kom-
ponenten Atemschutzhaube [1-2], Tragegurt [1-4] und Luftverteiler [1-5].
Erweiterte Ausführungen [1-13], [1-14], [1-15]
DerLuftverteileristalternativauchalsLuftverteilermitAktivkohlelter
[1-6]verfügbar.IndererweitertenAusführungmitAktivkohlelteristein
Lufterwärmer [1-11] optional einsetzbar. Die Atemschutzeinrichtung kann
um einen Atemluftbefeuchter [1-9] und einen eigenständigen Lufterwär-
mer oder Luftkühler [1-3] erweitert werden.
Die einzelnen Komponenten werden untereinander und mit dem Druck-
luftversorgungssystem [1-1] durch Sicherheits-Druckluftschläuche ver-
bunden. Die Komponenten sind aufeinander abgestimmt und als Atem-
schutzsystem geprüft und freigegeben.
