5
Betriebsanleitung SATA air regulator belt plus Betriebsanleitung SATA air regulator belt plus DE
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Allgemeine Beschreibung........6
2. Sicherheitshinweise.................6
3. Bestimmungsgemäße
Verwendung ............................7
4. Beschreibung ..........................7
5. Lieferumfang ...........................7
6. Aufbau.....................................7
7. Technische Daten....................7
8. Erstinbetriebnahme .................7
9. Regelbetrieb............................8
10. WartungundPege.................8
11. Störungen................................8
12. Kundendienst ..........................8
13. Ersatzteile................................9
14. EU Konformitätserklärung .......4

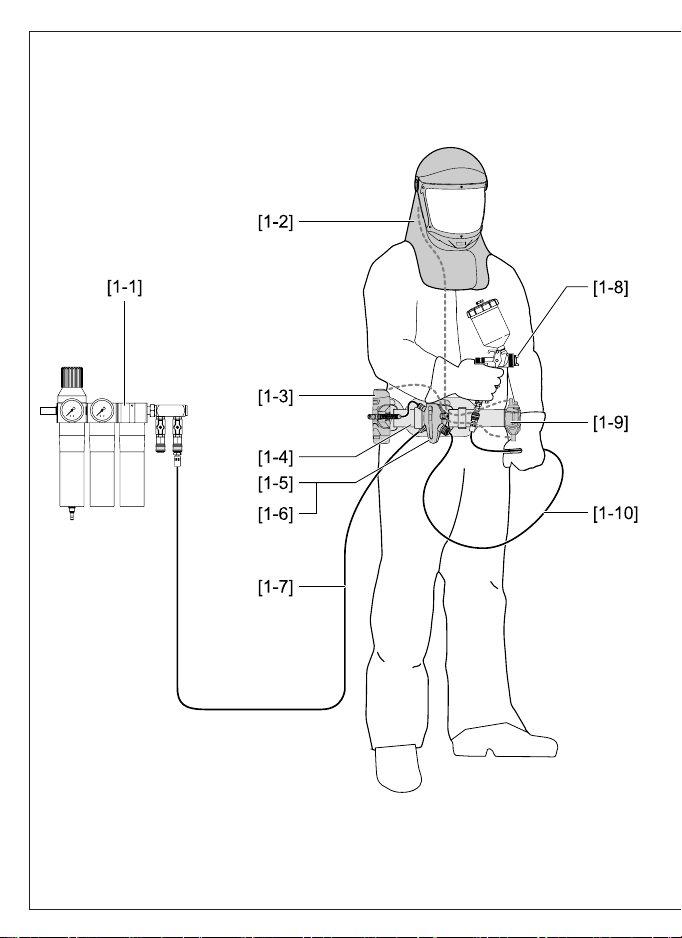

Das Atemschutzsystem [1]
[1-1] Druckluftversorgungssystem
[1-2] Atemschutzhaube
(SATA air vision 5000)
[1-3] Lufterwärmer / Luftküh-
ler (SATA air warmer /
cooler stand alone)
[1-4] Tragegurt (SATA air regula-
tor belt plus)
[1-5] Luftverteiler
(SATA air regulator)
[1-6] Luftverteiler mit
Aktivkohlelter
(SATA air carbon regulator)
[1-7] Sicherheits-Druckluft-
schlauch zum Luftverteiler
[1-8] Lackierpistole
[1-9] Atemluftbefeuchter
(SATAairhumidier)
[1-10] Druckluftschlauch zur
Lackierpistole
[1-11] Lufterwärmer in
SATA air carbon regulator
(SATA air warmer)

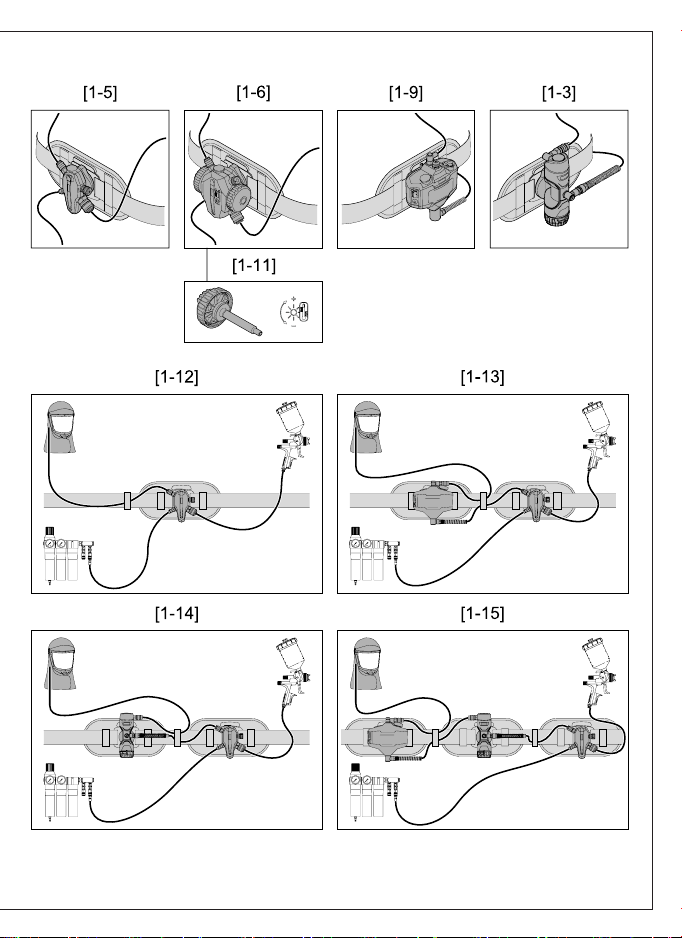

[1-12] Minimal Ausführung
[1-13] Ausführung mit
Atemluftbefeuchter
[1-14] Ausführung mit Lufterwär-
mer / Luftkühler
[1-15] Ausführung mit Atemluftbe-
feuchter und Lufterwärmer /
Luftkühler
Beschreibung Atemschutzeinrichtung
Minimal Ausführung [1-12]
Die Atemschutzeinrichtung besteht in der Minimalausführung aus den
Komponenten Atemschutzhaube [1-2], Tragegurt [1-4] und Luftverteiler
[1-5].
Erweiterte Ausführungen [1-13], [1-14], [1-15]
DerLuftverteileristalternativauchalsLuftverteilermitAktivkohlelter
[1-6]verfügbar.IndererweitertenAusführungmitAktivkohlelteristein
Lufterwärmer [1-11] optional einsetzbar. Die Atemschutzeinrichtung kann
um einen Atemluftbefeuchter [1-9] und einen eigenständigen Lufterwär-
mer oder Luftkühler [1-3] erweitert werden.
[A | DE] Betriebsanleitung | deutsch
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 5 20.11.2019 08:43:38

6
Betriebsanleitung SATA air regulator belt plus Betriebsanleitung SATA air regulator belt plus
DE
Die einzelnen Komponenten werden untereinander und mit dem Druck-
luftversorgungssystem [1-1] durch Sicherheits-Druckluftschläuche [1-7]
verbunden. Die Komponenten sind aufeinander abgestimmt und als
Atemschutzsystem geprüft und freigegeben.
Zuerst lesen!
Vor Inbetriebnahme diese Betriebsanleitung und die, der SATA air visi-
on 5000 beiliegenden, Systembeschreibung vollständig und sorgfältig
durchlesen. Die Sicherheits- und Gefahrenhinweise beachten!
Diese Betriebsanleitung immer beim Produkt oder an einer jederzeit für
jedermann zugänglichen Stelle aufbewahren!
1. Allgemeine Beschreibung
Der SATA air regulator belt plus, im Folgenden Tragegurt genannt, ist
Bestandteil des Atemschutzsystems von SATA. Die verschiedenen Kom-
ponenten des Atemschutzsystems können je nach Bedarf zu einer Atem-
schutzeinrichtung zusammengestellt werden.
Systembeschreibung SATA air system
Die Systembeschreibung enthält wichtige übergeordnete Informationen
zum Atemschutzsystem.
Betriebsanleitung SATA air regulator belt plus
Diese Betriebsanleitung bezieht sich auf den Einsatz des Produkts inner-
halbeinerAtemschutzeinrichtungundenthältwichtigeproduktspezische
Informationen.
2. Sicherheitshinweise
■Defekten Tragegurt austauschen/nicht benutzen.
■Defekten Tragegurt durch SATA reparieren lassen.
■Tragegurt nicht verändern.
Jeder Anwender ist vor Gebrauch der PSA-Atemschutzausrüstung ver-
pichtet,dieKapazitätdesLuftversorgungssystems,ggf.Auswirkungen
auf weitere Anwender des Systems, zu prüfen.
Die Kennzeichnung „H“ weist darauf hin, daß der Druckluft-Zuführungs-
schlauch wärmebeständig ist. Die Kennzeichnung „S“ weist auf antista-
tisch Druckluft-Zuführungsschlauches hin.
Der Anwender muß vor Betreiben eine Risikobeurteilung bezüglich mög-
licher gefährlicher Verbindungen am Arbeitsplatz, z. B. Stickstoff; durch-
führen.
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 6 20.11.2019 08:43:38

7
Betriebsanleitung SATA air regulator belt plus Betriebsanleitung SATA air regulator belt plus DE
3. Bestimmungsgemäße Verwendung
Der Tragegurt ist ein Teil der Atemschutzeinrichtung und dient zur Halte-
rung des Luftverteilers und optional des Atemluftbefeuchters, Atemlufter-
wärmers und Atemluftkühlers. Der Tragegurt wird um die Hüfte getragen.
4. Beschreibung
Der Tragegurt ist ein Teil der Atemschutzeinrichtung. Er dient zur Halte-
rung von Luftverteiler und optional dem Atemluftbefeuchter, Atemlufter-
wärmer und Atemluftkühler. Er besteht aus den Hauptbauteilen:
■Gewebegurt [2-1]
■Gurtschließe [2-4]
■Zwei gepolsterte Adapterplatten [2-3], [2-5]
■Gurtschlaufe für Atemluftschlauch [2-7]
5. Lieferumfang
■Tragegurt SATA air regulator belt plus mit Schlaufe für Atemluft-
schlauch, einstellbarer Schließe, zwei Adapterplatten mit Polsterung
und einer Protect-Schutzkappe
6. Aufbau
[2-1] Gewebegurt
[2-2] Hüftpolster links
[2-3] Adapterplatte links
[2-4] Gurtschließe
[2-5] Adapterplatte rechts
[2-6] Hüftpolster rechts
[2-7] Gurtschlaufe
7. Technische Daten
Benennung Einheit
Max. Länge 1,4 m
Max. Zugbelastung 100 kg
Gewicht ca. 239 g
8. Erstinbetriebnahme
Der Tragegurt wird vollständig montiert und betriebsbereit ausgeliefert.
Nach dem Auspacken prüfen
■Tragegurt beschädigt.
■Lieferumfang vollständig (siehe Kapitel 5).
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 7 20.11.2019 08:43:38

8
Betriebsanleitung SATA air regulator belt plus Betriebsanleitung SATA air regulator belt plus
DE
8.1. Einsatzbereitschaft Tragegurt herstellen
Hinweis!
Der Tragegurt sollte optimal auf die PSA abgestimmt werden. Zur Ein-
stellung der Weite des Tragegurts deshalb Schutzanzug tragen.
■Weite an der Gurtschließe einstellen.
■Tragegurt anlegen und schließen.
■Weite prüfen und gegebenenfalls korrigieren.
■Position der gepolsterten Adapterplatten prüfen und gegebenenfalls
korrigieren.
Der Tragegurt ist einsatzbereit.
9. Regelbetrieb
Hinweis!
Vor jedem Betrieb den Tragegurt auf Beschädigungen und starke Ver-
schmutzungen prüfen.
10. Wartung und Pflege
Der Tragegurt ist wartungsfrei. Zur Instandhaltung sind Ersatzteile verfüg-
bar (siehe Kapitel 13).
11. Störungen
In der nachfolgenden Tabelle sind Störungen, deren Ursache und ent-
sprechende Abhilfemaßnahmen beschrieben.
Können die Störungen durch die beschriebenen Abhilfemaßnahmen nicht
beseitigt werden, die Atemschutzeinrichtung an die Kundendienstabtei-
lung von SATA schicken. (Anschrift siehe Kapitel 12).
Störung Ursache Abhilfe
Gurtschließe schließt
nicht
Gurtschließe stark
verschmutzt
Gurtschließe reinigen
12. Kundendienst
Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem
SATA Händler.
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 8 20.11.2019 08:43:38

9
Betriebsanleitung SATA air regulator belt plus Betriebsanleitung SATA air regulator belt plus DE
13. Ersatzteile
Art. Nr. Benennung Anzahl
[3-1] 1038274 Gewebegurt mit Schließe 1 St.
[3-2] 1014232 Hüftpolster 1 St.
[3-3] 1036947 Adapterplatte 1 St.
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 9 20.11.2019 08:43:39

10
Betriebsanleitung SATA air regulator belt plus
DE
14. EU Konformitätserklärung
Hiermit erklären wir, dass das nachstehend beschriebene Produkt in sei-
ner Konzeption und Bauart sowie in der von uns in Verkehr gebrachten
Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderun-
gen der Verordnung (EU) 2016/425 wie auch den grundlegenden Sicher-
heitsanforderungen der EU-Richtlinie 2014/34/EU, einschließlich der zum
Zeitpunkt der Erklärung geltenden Änderungen entspricht.
Bei einer mit uns nicht abgestimmten Änderung des Geräts verliert diese
Erklärung ihre Gültigkeit.
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklä-
rung trägt der Hersteller.
Hersteller
SATA GmbH & Co. KG
Domertalstraße 20
D-70806 Kornwestheim
Produktbezeichnung
■Tragegurt SATA air regulator belt plus
Einschlägige Richtlinien
■EU-Richtlinie 2014/34/EU
■EG-Richtlinie 2006/42/EG
Angewandte harmonisierte Normen
■DIN EN 14594 Klasse 3B
Zusätzliche Informationen
ProduktüberwachungdurchdiePrüf-undZertizierungsstelleNotied
Body Reg.-Nr. 0418
Kornwestheim, 31.10.2019
Albrecht Kruse
Geschäftsführer
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 10 20.11.2019 08:43:39

11
Упътване за употреба SATA air regulator belt plus Упътване за употреба SATA air regulator belt plus BG
Съдържание [оригинален вариант: немски]
1. Общо описание....................12
2. Указания за безопасност ....12
3. Целесъобразна употреба ...13
4. Описание..............................13
5. Обем на доставката ............13
6. Конструкция .........................13
7. Технически данни................13
8. Първо пускане в експлоата-
ция ........................................14
9. Режим на регулиране..........14
10. Поддръжка и полагане на
грижи.....................................14
11. Неизправности.....................14
12. Сервиз ..................................15
13. Резервни части....................15
14. EU Konformitätserklärung .......4
Система за респираторна защита [1]
[1-1] Система за захранване с
въздух под налягане
[1-2] Маска за респи-
раторна защита
(SATA air vision 5000)
[1-3] Подгревател за въздух
/ охладител за въз-
дух (SATA air warmer /
cooler stand alone)
[1-4] Колан за носене (SATA air
regulator belt plus)
[1-5] Въздушен разпределител
(SATA air regulator)
[1-6] Въздушен разпре-
делител с филтър
с активен въглен
(SATA air carbon regulator)
[1-7] Предпазен маркуч за въз-
дух под налягане за раз-
пределителя на въздуха
[1-8] Пистолет за лакиране
[1-9] Овлажнител за въздух
(SATA air humidi󰘰er)
[1-10] Маркуч за въздух под
налягане към пистолета
за лакиране
[1-11] Подгревател за въздух в
SATA air carbon regulator
(SATA air warmer)
[1-12] Минимално изпълнение
[1-13] Изпълнение с овлажнител
за въздух
[1-14] Изпълнение с подгрева-
тел за въздух / охладител
за въздух
[1-15] Изпълнение с овлажнител
за въздух и подгревател
за въздух / охладител за
въздух
Описание на устройството за дихателна защита
Минимално изпълнение [1-12]
Устройството за респираторна защита се състои в минималното
изпълнение от компонентите маска за респираторна защита [1-2],
колан за носене [1-4] и въздушен разпределител [1-5].
Разширени изпълнения [1-13], [1-14], [1-15]
Въздушният разпределител е на разположение като алтернатива
[BG] Упътване за работа | български
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 11 20.11.2019 08:43:39

12
Упътване за употреба SATA air regulator belt plus Упътване за употреба SATA air regulator belt plus
BG
и като въздушен разпределител с филтър с активен въглен [1-6]. В
разширеното изпълнение с активен въглен като опция може да се
постави подгревател за въздух [1-11]. Устройството за респираторни
защита може да бъде разширено с овлажнител за въздух [1-9] и не-
зависим подгревател за въздух или охладител за въздух [1-3].
Отделните компоненти са свързани един с друг и със системата за
захранване със сгъстен въздух [1-1] чрез обезопасени маркучи за
сгъстен въздух [1-7]. Компонентите са съгласувани един с друг и
изпитани и разрешени като система за респираторна защита.
Първо прочетете!
Преди пускане в употреба прочетете напълно и внимателно това
упътване за работа и приложеното към SATA air vision 5000 опи-
сание на системата. Спазвайте инструкциите за безопасност и за
наличие на опасности!
Съхранявайте винаги това упътване за работа при продукта или на
достъпно по всяко време за всеки място!
1. Общо описание
SATA air regulator belt plus, наричан по-долу колан за носене, е със-
тавна част от системата за респираторна защита на SATA. Различни-
те компоненти на системата за респираторна защита могат при необ-
ходимост да бъдат обединени в устройство за респираторна защита.
Описани на системата SATA air system
Описанието на системата съдържа важна приоритетна информация
за системата за респираторна защита.
Упътване за употреба SATA air regulator belt plus
Това упътване за работа се отнася за употребата на продукта в рам-
ките на устройство за респираторна защита и съдържа важна специ-
фична за продукта информация.
2. Указания за безопасност
■Сменете/не използвайте неизправен колан за носене.
■Възложете на SATA ремонта на неизправния колан за носене.
■Не изменяйте колана за носене.
Всеки потребител е задължен преди употреба на апарата за ди-
хателна защита от ЛПЕ да провери капацитета на системата за
подаване на въздух и при необходимост въздействията върху други
потребители на системата.
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 12 20.11.2019 08:43:39

13
Упътване за употреба SATA air regulator belt plus Упътване за употреба SATA air regulator belt plus BG
Обозначението “H” означава, че маркучът за подаване на сгъстен
въздух е топлоустойчив. Обозначението “S” означава, че маркучът за
подаване на сгъстен въздух е антистатичен.
Потребителят трябва да проведе оценка на риска преди експлоата-
ция по отношение на възможните опасни съединения на работното
място, напр. азот.
3. Целесъобразна употреба
Коланът за носете е част от устройството за респираторна защита и
служи за придържане на въздушния разпределител и опцията овлаж-
нител за въздух, Подгревател за въздух, охладител за въздух. Кола-
нът за носене се носи около кръста.
4. Описание
Коланът за носене е част от устройството за респираторна защита.
Той служи за придържане на въздушния разпределител и опцията
овлажнител за въздух, Подгревател за въздух, охладител за въздух.
Той се състои от следните основни съставни части:
■Колан от тъкан [2-1]
■Закопчалка за колан [2-4]
■Две подплатени адаптерни пластини [2-3], [2-5]
■Клуп на колана за маркуча за въздух за дишане [2-7]
5. Обем на доставката
■Колан за носене SATA air regulator belt plus с клуп за маркуча за
въздух за дишане, регулируема закопчалка с подплата, две адап-
терни пластини с подплата и една предпазна капачка Protect
6. Конструкция
[2-1] Колан от тъкан материал
[2-2] Подплата за кръста лява
[2-3] Адаптерна пластина лява
[2-4] Закопчалка на колана
[2-5] Адаптерна пластина
дясна
[2-6] Подплата за кръста дясна
[2-7] Гайка за колан
7. Технически данни
Наименование Единици
Макс. дължина 1,4 m
Макс. натоварване на опън 100 kg
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 13 20.11.2019 08:43:39

14
Упътване за употреба SATA air regulator belt plus Упътване за употреба SATA air regulator belt plus
BG
Наименование Единици
Тегло ок. 239 g
8. Първо пускане в експлоатация
Коланът за носене се монтира изцяло и се доставя готов за използ-
ване.
След разопаковане, проверете дали
■коланът за носене не е повреден.
■Комплектацията на доставката е пълна (вижте глава 5).
8.1. Привеждане на колана за носене в готовност за експло-
атация
Указание!
Коланът за носене трябва да бъде оптимално адаптиран към ЛПЕ.
За настройка на ширината на колана поради това носете предпазно
облекло.
■Настройте дължината със закопчалката на колана.
■Сложете колана за носене и го закопчайте.
■Проверете ширината и при необходимост я коригирайте.
■Проверете позицията на подплатените адаптерни пластини и при
необходимост я коригирайте.
Коланът за носене е в готовност за експлоатация.
9. Режим на регулиране
Указание!
Преди всяка употреба на колана за носене го проверявайте за по-
вреди и силно замърсяване.
10. Поддръжка и полагане на грижи
Коланът за носене не изисква поддръжка. За поддържане в изправ-
ност са на разположение резервни части (вижте глава 13).
11. Неизправности
В следващата таблица са описани неизправностите, техните причини
и съответните мерки за отстраняване.
Ако неизправностите не могат да бъдат отстранени с описаните мер-
ки за отстраняване, изпратете устройството за респираторна защита
на отдела за обслужване на клиенти на SATA. (За адреса вижте гла-
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 14 20.11.2019 08:43:39

15
Упътване за употреба SATA air regulator belt plus Упътване за употреба SATA air regulator belt plus BG
ва 12).
Повреда Причина Отстраняване
Закопчалката за ко-
лан не се затваря
Закопчалката за
колан е силно замър-
сена
Почистете закопчал-
ката за колан
12. Сервиз
принадлежност, резервни части и техническа помощ ще получите от
Вашия търговец на SАТА.
13. Резервни части
Катало-
жен Nr.
Наименование Брой
[3-1] 1038274 Колан от тъкан текстил със закопчалка 1 бр.
[3-2] 1014232 Подложка за бедра 1 бр.
[3-3] 1036947 Адаптерна пластина 1 бр.
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 15 20.11.2019 08:43:39

16
Упътване за употреба SATA air regulator belt plus
BG
14. ЕО - Декларация за съответствие
Декларираме, че продуктът, описан по-долу, в неговата концепция и
конструкция, както и в изпълнението, което сме пуснали на пазара,
отговаря на съществените изисквания за здраве и безопасност на
разпоредба (ЕС) 2016/425, както и на основните изисквания за безо-
пасност на ЕС директива 2014/34/ЕС, включително промените, които
са в сила към момента на декларирането.
При промяна на устройството, несъгласувана с нас, настоящата де-
кларация губи валидността си.
Единствена отговорност за издаването на тази декларация за съот-
ветствие носи производителят.
Производител
SATA GmbH & Co. KG
Domertalstraße 20
D-70806 Kornwestheim
Наименование на продукта
■Колан за носене SATA air regulator belt plus
Приложими директиви
■ЕС директива 2014/34/ЕС
■ЕО директива 2006/42/ЕО
Приложими хармонизирани стандарти
■DIN EN14594 Клас 3B
Допълнителна информация
Наблюдение на продукта от органа за изпитване и сертифициране,
Noti󰘰ed
Body, рег. № 0418
Корнвестхайм, 31.10.2019 г.
Albrecht Kruse
Управител
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 16 20.11.2019 08:43:39

17
SATA air regulator belt plus 使用说明书 SATA air regulator belt plus 使用说明书 CN
目录 [原版: 德语]
1. 总说明....................................18
2. 安全提示................................18
3. 预期用途................................18
4. 说明 .......................................18
5. 交货标准................................18
6. 构造 .......................................19
7. 技术参数................................19
8. 首次调试................................19
9. 正常运行................................19
10. 维护和保养 ............................19
11. 故障 .......................................19
12. 售后服务................................20
13. 备件 .......................................20
14. EU Konformitätserklärung .......4
呼吸防护系统 [1]
[1-1] 压缩空气供给系统
[1-2] 呼吸防护罩
(SATA air vision 5000)
[1-3] 暖风机 / 冷风机
(SATA air warmer /
cooler stand alone)
[1-4] 承重背带 (SATA air regula-
tor belt plus)
[1-5] 空气分配器
(SATA air regulator)
[1-6] 带活性炭过滤器
的空气分配器
(SATA air carbon regulator)
[1-7] 连接在空气调节器上的安全
压缩空气软管
[1-8] 喷枪
[1-9] 呼吸加湿器
(SATA air humidi󰘰er)
[1-10] 喷枪的压缩空气软管
[1-11] SATA air carbon regulator
(SATA air warmer) 中的暖
风机
[1-12] 最简型号
[1-13] 带有呼吸加湿器的型号
[1-14] 带有暖风机 / 冷风机的型号
[1-15] 带有呼吸加湿器和暖风机 /
冷风机的型号
供气式面罩说明
最简型号 [1-12]
本呼吸防护装置最简型号包括呼吸防护罩 [1-2]、承重背带 [1-4] 和空气分
配器 [1-5] 几个部件。
其它型号 [1-13]，[1-14]，[1-15]
空气分配器也可带活性炭过滤器使用 [1-6]。扩展型号中带有活性炭过滤
器，可选配空气加热器 [1-11]。呼吸防护装置可加装一个呼吸加湿器 [1-9]
和一个独立的暖风机或冷风机 [1-3]。
各个部件彼此相连接，而且通过安全压力空气软管 [1-7] 连接至压力空气
供应系统 [1-1]。各部件彼此匹配，且作为呼吸防护系统通过了测试后被发
行。
首先请阅读！
[CN] 使用说明书 | 中文
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 17 20.11.2019 08:43:39

18
SATA air regulator belt plus 使用说明书 SATA air regulator belt plus 使用说明书
CN
在调试前，仔细完整阅读使用说明书以及随附于 SATA air vision 5000 的
系统描述。注意安全指示及危险指示！
请将本使用说明书始终妥善放在产品附近或任何人可随手取得的位置！
1. 总说明
SATA air regulator belt plus 是 SATA 呼吸防护系统的部件，以下称为承
重背带。必要时，可将本呼吸防护系统的各个部件组装至其它呼吸防护装
置。
SATA air system 系统描述
本系统描述包含呼吸防护系统的重要信息。
SATA air regulator belt plus 使用说明书
本使用说明书的内容是针对产品在呼吸防护装置内的使用，并包含重要的
产品特有信息。
2. 安全提示
■更换/勿使用有故障的承重背带。
■有故障的承重背带交由 SATA 修理。
■不可对承重背带进行更改。
在使用 PSA 防毒面具之前，每个用户都需要检查供气系统的容量，必要
时还要检查对系统其他用户的影响。
标记“H”表示压缩空气供气软管是耐热的。标记“S”表示压缩空气供气软管是
抗静电的。
在运行之前，用户必须对工作场所中可能存在的危险连接（例如：氮气）
进行风险评估。
3. 预期用途
承重背带是呼吸防护装置的部件，用于支撑空气分配器和选配的呼吸加湿
器。承重背带围在腰上。
4. 说明
承重背带是呼吸防护装置的部件。用于支撑空气分配器和选配的呼吸加湿
器。它的主要部件包括：
■布带 [2-1]
■背带扣 [2-4]
■两个有软垫的接装板 [2-3]、[2-5]
■用于呼吸空气软管的背带环 [2-7]
5. 交货标准
■承重背带 SATA air regulator belt plus 带有用于呼吸空气软管的环、带软
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 18 20.11.2019 08:43:39

19
SATA air regulator belt plus 使用说明书 SATA air regulator belt plus 使用说明书 CN
垫的 可调节带扣、两个带软垫的接装板以及一个 Protect 防护盖
6. 构造
[2-1] 织物带
[2-2] 左腰垫
[2-3] 左接装板
[2-4] 背带扣
[2-5] 右接装板
[2-6] 右腰垫
[2-7] 背带环
7. 技术参数
名称 单位
最大长度 1.4 m
最大拉伸载荷 100 kg
重量 约 239 g
8. 首次调试
腰带在交货时已经完整安装，并且可以随时投入使用。
在拆包之后检查
■腰带是否受损。
■交货范围是否完整（见第 5章）。
8.1. 使腰带随时可以投入使用
提示！
承重背带最好根据 PSA 进行调整。穿着防护服以调整承重背带的宽度。
■在腰带环舌上设置宽度。
■紧贴并封闭腰带。
■检查宽度，必要时调整。
■检查带软垫的接装板的位置，必要时调整。
腰带可以随时投入使用。
9. 正常运行
提示！
每次使用前，应检查承重背带是否有损坏和严重脏污。
10. 维护和保养
承重背带无需维护。备件可用于维护（见第 13章）。
11. 故障
下面的表中说明了故障、故障的原因及相应的排除措施。
如果故障无法通过所述补救措施得到排除，将呼吸加湿器寄到 SATA 客户
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 19 20.11.2019 08:43:39

20
SATA air regulator belt plus 使用说明书 SATA air regulator belt plus 使用说明书
CN
服务部。（地址见第 12 章）。
故障 原因 解决办法
背带扣未扣紧 背带扣严重脏污 清洁背带扣
12. 售后服务
您的SATA 经销商可以为您提供配件、备件和技术支持。
13. 备件
订货号 名称 数量
[3-1] 1038274 带环舌的织物带 1 个
[3-2] 1014232 坐垫 1 个
[3-3] 1036947 适配器板 1 个
1030973_INT_Manual_vision5000_air_regulator_belt_plus.indb 20 20.11.2019 08:43:39
