Schubert Subi88P2 User manual

88-Tasten E-Piano
10006325

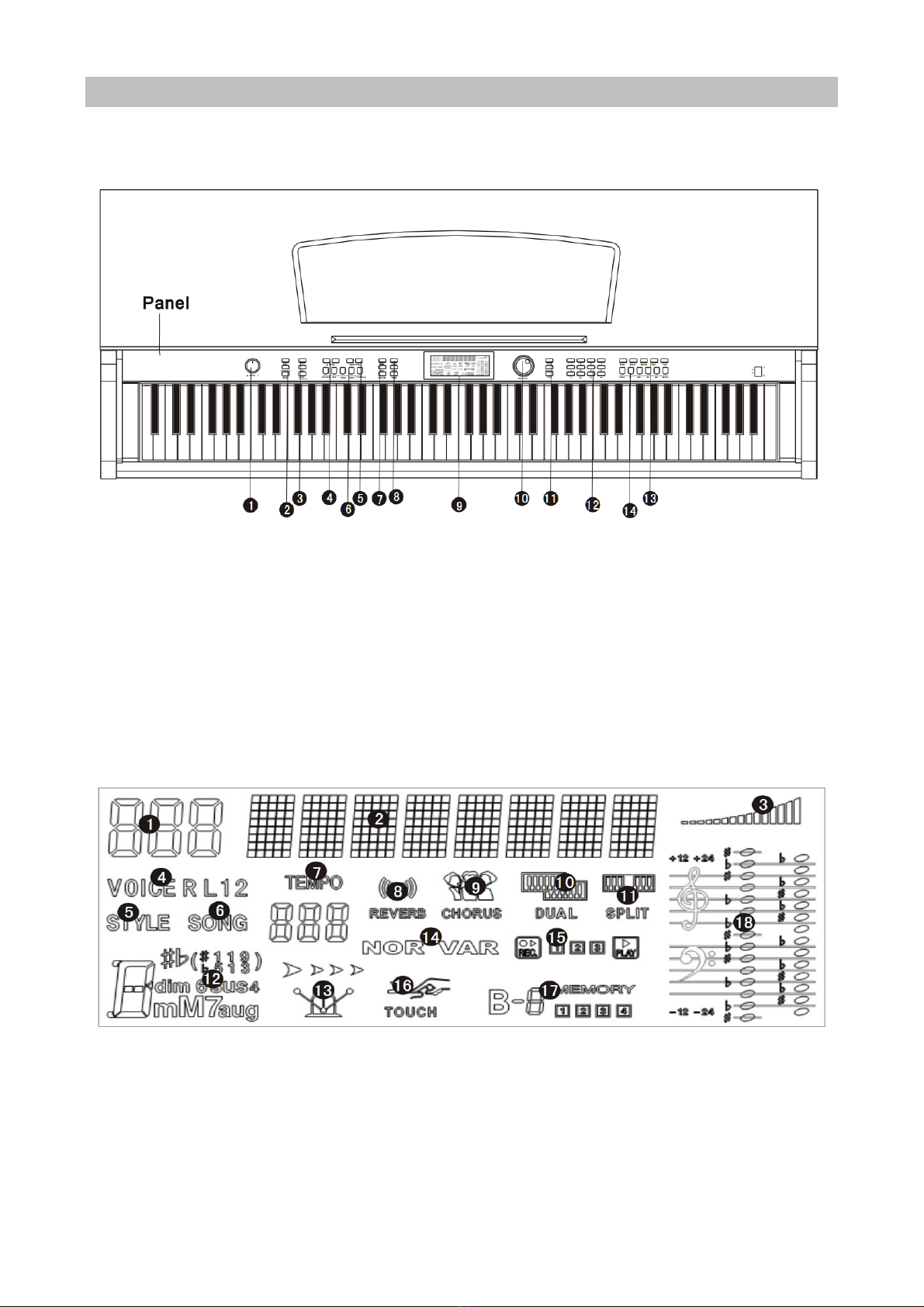

Bedienelemente und Anschlüsse
Bedienelemente
1. Gesamtlautstärke
2. Geschwindigkeit
3. Lautstärke Begleitung
4. Intro / Ende, Synchronisieren, Einfügen 1,
Einfügen 2, Start / Stopp
5. Metronom, Einzelakkord, Fingerakkord,
Gesamtbereichsakkord, geschlossener
Akkord
6. Aufnahme, Audio Titel 1, Audio Titel 2,
Begleitungstitel, Wiedergabe, Transposition-
, Transposition+
7. Funktionsmenü
8. LCD-Anzeige
9. Demo, Stil, Instrumentenstimme
10. Titel, Lernen 1, Lernen 2, Lernen 3
11. Digitalregler
12. Keyboard teilen, Dual, Berührung, Hall, Chor
13. Speicherbänke M1, M2, M3
14. Ein-/Ausschalter
LCD-Anzeige
1. Nummernanzeige
2. Buchstabenanzeige
3. Lautstärke
4. Instrumentenstimme
5. Stil
6. Lied
7. Geschwindigkeit
8. Hall
9. Chor
10. Dual
11. Teilen
12. Akkordanzeige
13. Metronom
14. Einfülen 1 &2
15. Aufnahme/Wiedergabe
16. Berührung
17. Speicherstatus
18. Noten

Vor dem Gebrauch
Stromversorgung
1. Prüfen Sie ob das Keyboard ausgeschaltet ist. Falls nicht stellen Sie den Schalter auf „Aus (Off)“.
2. Stecken Sie das eine Ende des Stromkabels in das Gerät und das andere in eine geeignete
Steckdose.
Keyboard-Abdeckung
Öffnen der Abdeckung
Halten Sie die Abdeckung und schieben Sie diese leicht nach innen. Nun können Sie die Abdeckung
öffnen.
Schließen der Abdeckung
Ziehen Sie die Abdeckung zu sich und drücken Sie diese dann herunter. So schließen Sie die
Abdeckung.
Notenständer
Aufbau
Ziehen den Notenständer aufrecht nach oben bis dieser steht. Die Feder springt nun nach außen.
Stecken Sie nun den Federbügel auf den oberen Holzdeckel des Pianos. Der Notenständer befindet
sich nun an der richtigen Stelle.
Abbau
1. Ziehen Sie den Notenständer nach oben bis dieser senkrecht ist.
2. Klappen Sie den Federbügel ein. Notiz: Sie müssen zum Vermeiden von Schäden ein Stück
Kunststoff dazwischen legen.
3. Legen Sie den Notenständer nun nach unten bis dieser auf den oberen Holzdeckel des
Pianos liegt.
Einschalten
Drücken Sie zum Einschalten „Power“.
Lautstärke einstellen
Sie können die Lautstärke und Lautstärke der Begleitung über diesen Drehregler
regulieren.

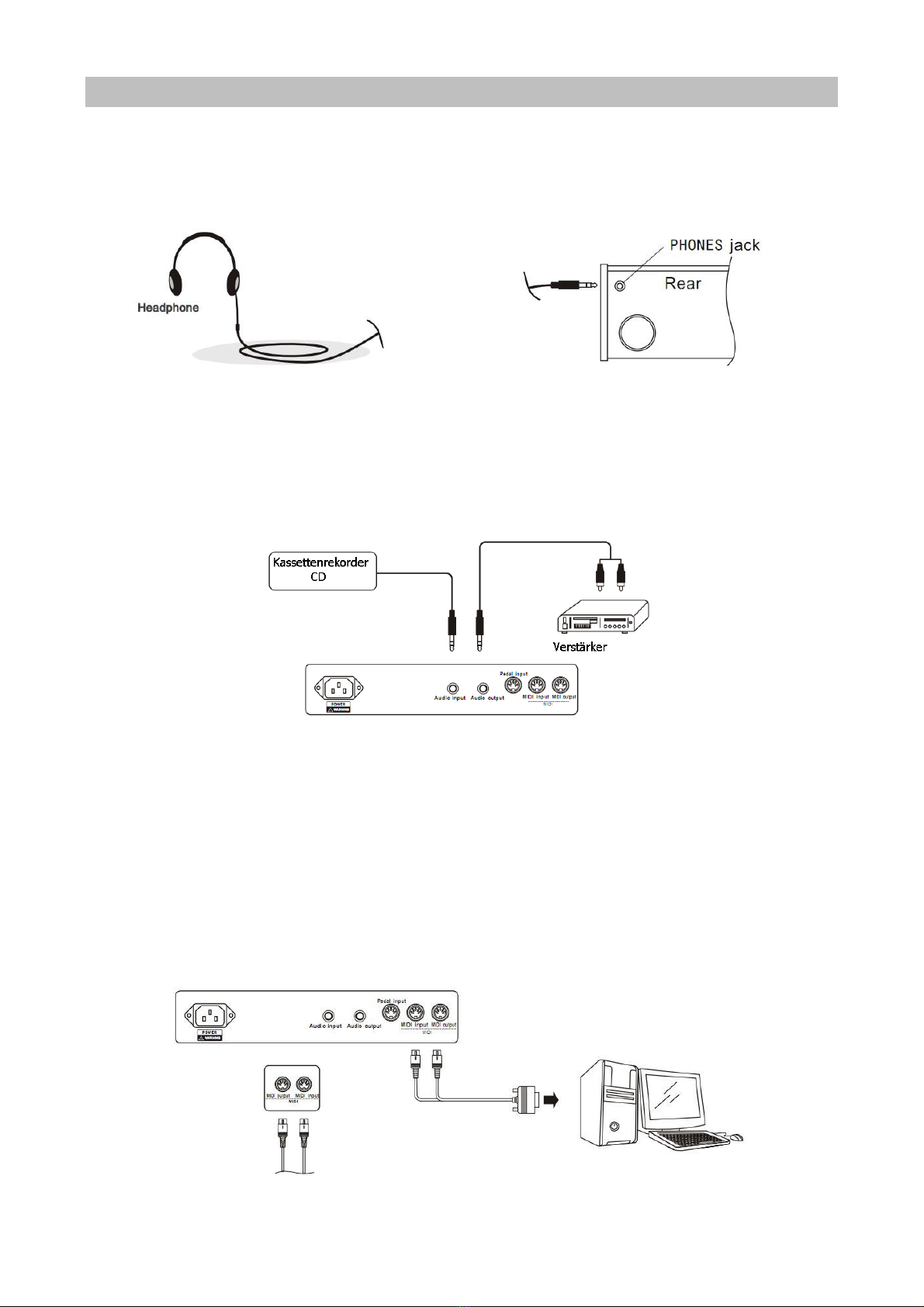

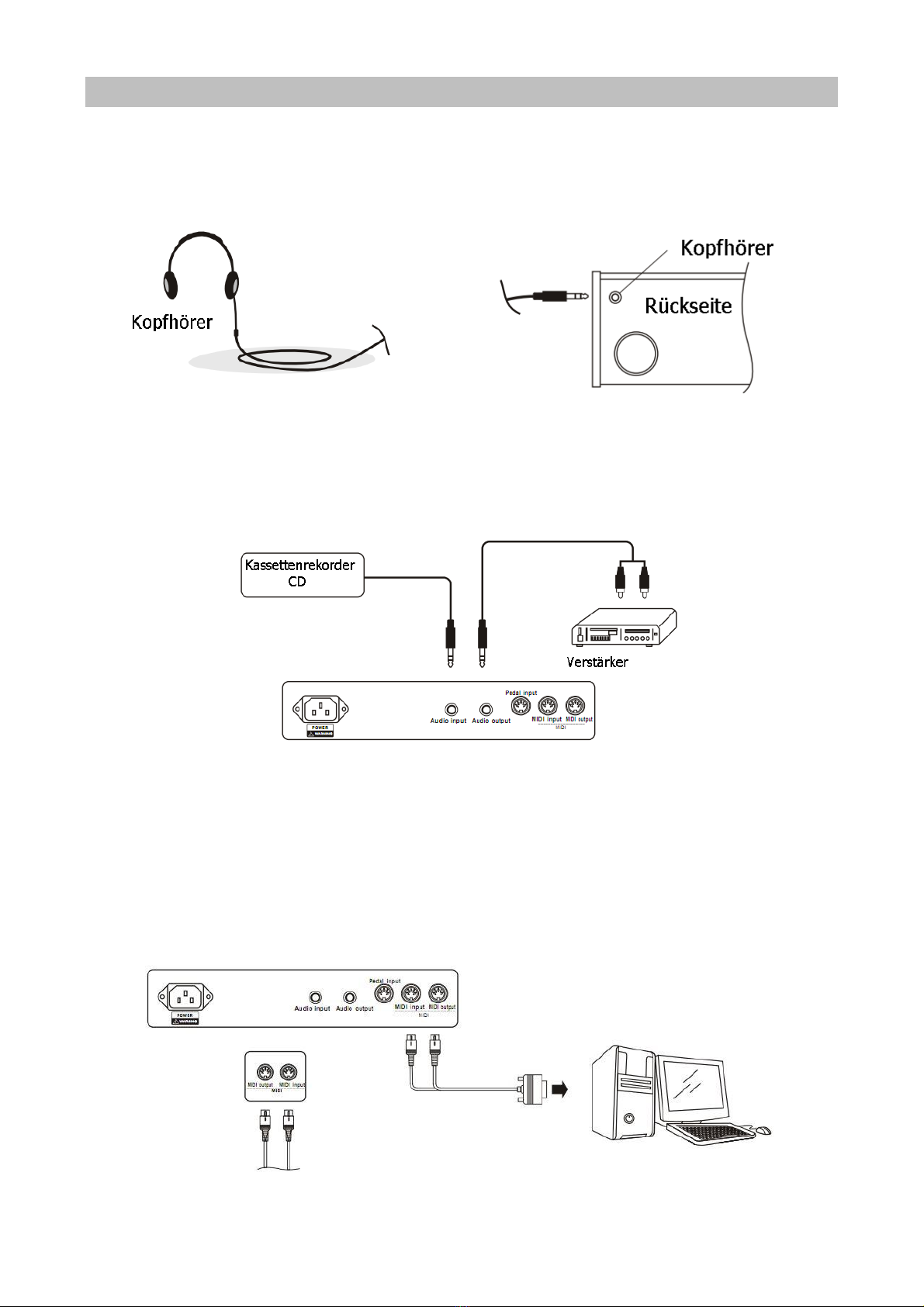

Anschlüsse
Kopfhörer
Schließen Sie die Kopfhörer an den Anschluss auf der Rückseite des Gerätes an. Sobald Kopfhörer
angeschlossen wurden, erfolgt die Wiedergabe nur über diese. Die internen Lautsprecher sind solange
deaktivieren. Benutzen Sie Kopfhörer falls Sie niemanden durch Ihr Üben stören möchten z.B. nachts.
Audio-Ein-/Ausgang
Das Gerät verfügt über interne Lautsprecher. Alternativ können Sie auch einen externen Verstärker oder
andere Hifi-Geräte anschließen. Schalten Sie zuerst alle Geräte ab, verbinden Sie die Geräte über den Line-
Ausgang und Eingang.
MIDI
1. MIDI-Eingang: Verbinden Sie diesen Anschluss mit einem MIDI-Ausgang eines anderes Geräts. Das
Piano kann externe Daten über MIDI empfangen.
2. MIDI-Ausgang: Schließen an diesen Anschluss einen MIDI-Ausgang eines anderen Gerätes an. Das
MIDI-Signal des Pianos wird an dieses Gerät gesendet. Notiz: Es werden nur die Daten des Pianos
übertragen.
Notiz: Sämtliche Zusatzgeräte und Kabel sind nicht im Lieferumfang enthalten.

Kurzanleitung
Instrumentenstimme wählen
Sie können zwischen 138 Stimmen wählen. Eine Übersicht dieser Instrumente befindet sich im Anhang.
1. Drücken Sie „Voice“.
2. Drücken Sie zum Wählen entweder „+/-“ oder geben Sie die Nummer der gewünschten Stimme
direkt ein.
3. Beispiel für Stimme Nr.59:
Drücken Sie zuerst Taste „5“ und dann Taste „9“.
Dual
1. Drücken Sie „Dual“ und folgendes Symbol erscheint auf der Anzeige . Wählen Sie in diesem
Modus eine Stimme und danach eine Zweite. Beide Stimmen werden gleichzeitig wiedergegeben.
2. Sie können den Dual-Effekt mit „+/-“ einstellen.
3. Drücken Sie „Sound Console“ um zwischen „VOICER1V“ oder „VOICER2V“ zu wechseln. Sie können
die beiden verschiedenen Lautstärken mittels „+/-“ regulieren.
Effekte & Einstellungen
Keyboard teilen
In diesem Modus könne Sie die beiden Hälften des Keyboards mit verschiedenen Instrumentenstimmen
belegen.
1. Drücken Sie „Keyboard Split“ und das
entsprechende Symbol wird angezeigt.
2. Wählen die den Teilungspunkt. Drücken Sie „Function Menu“, die Anzeige zeigt nun 25
Teilungspunkte an. Wählen Sie mit „+/-“ den gewünschten Punkt.
3. Drücken Sie „Sound Console“ um die Lautstärke der linken Seite zu regeln. Auf
der Anzeige wird „VoiceLV“ angezeigt.

Berührungsempfindlichkeit
Durch aktivieren dieser Funktion ist die Wiedergabe druckempfindlich. Drücken Sie stark wird der Ton lauter
wiedergegeben. So entsteht eine dynamische Wiedergabe.
1. Drücken Sie „Touch“ und das entsprechende
Symbol wird angezeigt.
2. Drücken Sie „Touch“ erneut um zwischen den
verschiedenen Stati in folgender Reihenfolge zu
wechseln: 001/002/003/OFF(Aus)
Hall
Drücken Sie „Reverb“ um den Hall-Effekt zu aktivieren.
Das entsprechende Symbol wird auf dem Display
angezeigt.
Chor
Drücken Sie „Chorus“ um den Hall-Effekt zu aktivieren.
Das entsprechende Symbol wird auf dem Display
angezeigt.
Metronom
1. Drücken Sie zum Aktivieren „Metronom“.
2. Drücken Sie zum Einstellen des Takts „Function
Menu“ und danach entweder „+/-“ oder die
entsprechende Nummerntaste.
3. Dieser Bereich liegt von 0~9.
4. Um das Metronom abzuschalten, drücken Sie erneut „Metronom“.
Transposition
Drücken Sie „Transpose +/-“ und die
entsprechenden Töne werden angehoben
bzw. abgesenkt (max. 12). Drücken Sie „+/-“
gleichzeitig um den Standardwert 0 zu
wählen.
Funktionsmenü
Drücken Sie „Function Menu“ und anschließend mittels „+/-“die gewünschte Funktion.
Bezeichnung
Einstellmöglichkeit
LCD-Anzeige
Einstellbereich
Metronome
Takt Metronom
04 Taktnummern
0,2…9
Keyboard split
Teilungspunkt
25 Teilungspunkte
1…61
Reverb type
Hall-Typ
04 Hall-Typen
0-7
Reverb level
Hall-Stärke
60 Hall-Stärken
0-127
Chorus type
Chor-Typ
02 Chor-Typen
0-7
Chorus level
Chor-Stärke
60 Chor-Stärken
0-127

Klangeinstellungen
Drücken Sie „Sound Console“ um diese Einstellungen aufzurufen. Drücken mehrfach diese Taste um
zwischen den Einstellungen zu wechseln und „+/-“um die Einstellungen vorzunehmen.
Einstellmöglichkeit
LCD-Anzeige
Einstellbereich
Standardwert
Lautstärke oberer Bereich rechte Hand
VOICER1V
0…31
30
Lautstärke unterer Bereich rechte Hand
VOICER2V
0…31
25
Lautstärke oberer Bereich linke Hand
VOICELV
0…31
12
Lautstärke Trommeln
DRUM VOL
0…31
25
Lautstärke Bass
BASS VOL
0…31
28
Lautstärke Akkord
CHORDVOL
0…31
28
Stil & Funktionen
Stil wählen
Sie können zwischen 118 Stimmen wählen. Eine Übersicht dieser Stile befindet sich im Anhang.
1. Drücken Sie „Style“.
2. Drücken Sie zum Wählen entweder „+/-“ oder geben Sie die Nummer des gewünschten Stils direkt
ein.
Intro/Ende
Drücken Sie vor Beginn die Taste wird ein Intro gespielt. Drücken
Sie die Taste während des Spiels, wird ein Ende wiedergegeben.
Synchronisieren
Drücken Sie „Sync“ um die synchronisierte Begleitung zu starten.
Drücken Sie eine der 19 Tasten auf der linken Seite um den
Rhythmus zu synchronisieren. Wird ein Rhythmus wiedergegeben
drücken Sie „Sync“ um die Wiedergabe zu stoppen.
Einfügen 1/Einfügen 2
Hiermit können einen Übergang einfügen. So wird der Effekt
verbessert, danach wird der original Rhythmus wiederhergestellt.
Drücken Sie zuerst „Fill in 1“, es blinkt „NOR“, drücken Sie nun
„Fill in 2“, es blinkt „VAR“ und der Stil wechselt zum Original.
Start/Stopp
Hiermit starten/beenden Sie den Stil.

Geschwindigkeit
Drücken Sie „Tempo +/-“ um die Geschwindigkeit/
Begleitungsgeschwindigkeit im Bereich 30-280 einzustellen.
Begleitungslautstärke
Drücken Sie „Accompaniment +/-“ um die Begleitungslautstärket im
Bereich 0-31 einzustellen.
Akkord
Einzelfingerakkord
Bei diesem Gerät können Sie sich von Ein- oder Zweifingerakkorden
begleiten lassen. Sie können kleine / große Akkorde und große /
kleine sieben Akkord auswählen.
Die Bedienung erfolgt wie hier beschrieben (z.B. C-Akkord):
C
Großer Akkord, spielt Hauptton.
Cm
Kleiner Akkord, spielt Hauptton und je eine schwarze Taste links
und rechts gleichzeitig.
C7
Sieben Akkord, spielt Hauptton und je eine weiße Taste links
gleichzeitig.
Cm7
Kleiner Sieben Akkord, spielt den Hauptton und eine schwarze und
eine weiße Taste links gleichzeitig.
Fingerakkord
Bei diesem Gerät können Sie für die linke Seite des Geräts mit einem anderen Akkord und Begleitung
belegen. Falls Ihre Hand nicht groß genug ist, sollten Sie sollte Sie den Teilungspunkt neu festlegen.

Gesamtbereichakkord
Drücken Sie zum Aktivieren „Full Range Chord“.
Akkordbegleitung beenden
Drücken Sie zum Beenden „Chord Close“.

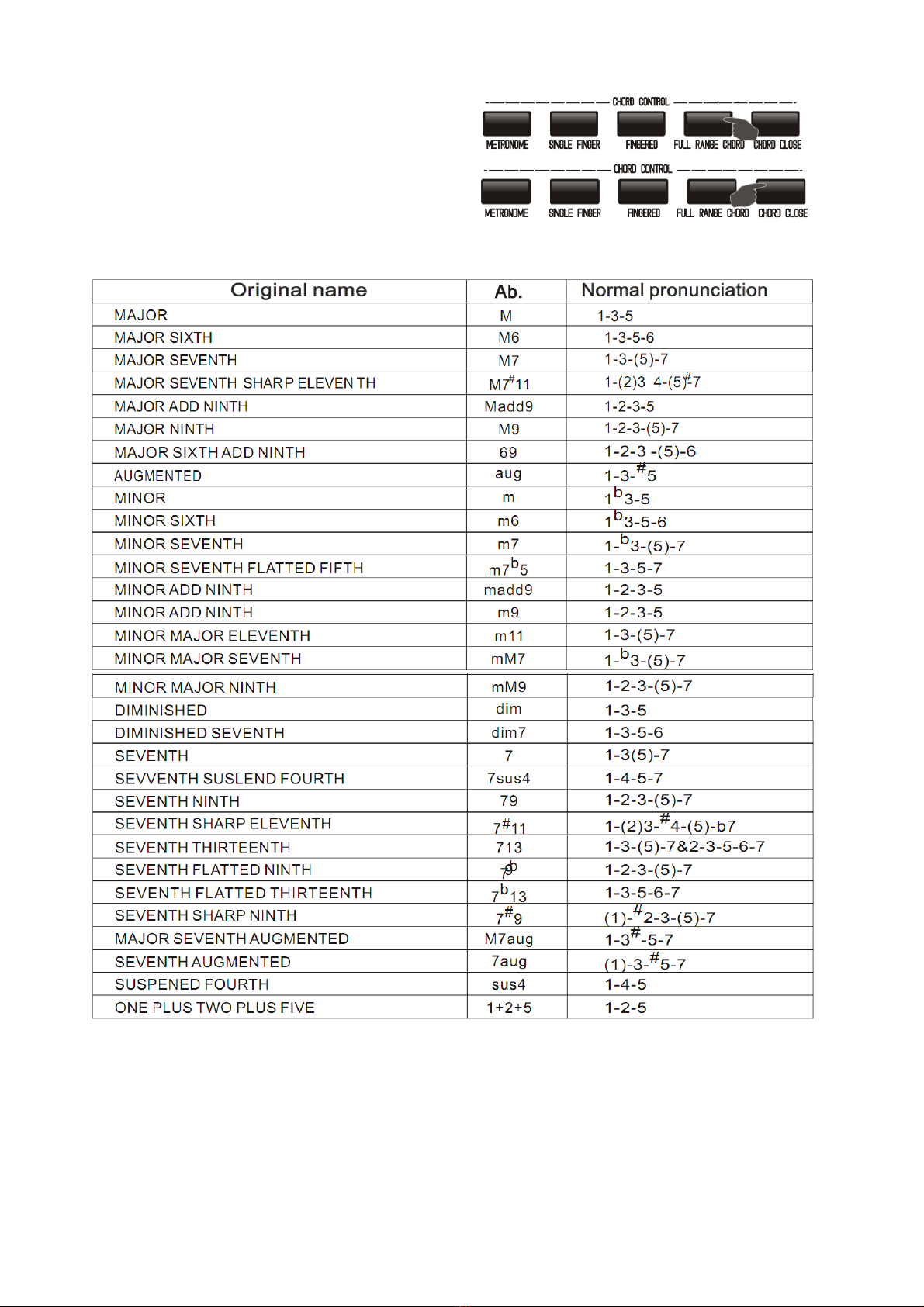

Akkordübersicht

Aufnahme
Das Gerät verfügt über eine Aufnahmefunktion.
Folgende Daten werden aufgenommen:
Noten des Keyboards
Begleitung
Vibrato
Halten
Stil
Keyboard-Trommel
Auto-Akkord
Begleitungslautstärke
Pianissimo
Geschwindigkeit
Instumentenstimme
Audiotitel 1/2
Drücken Sie „Recording“, das entsprechende Symbol wird nun
angezeigt und das Gerät befindet sich im Aufnahmemodus.
Wählen Sie nun „Audio Track 1“ oder „Audio Track 2“. Der
Taktpunkt wird angezeigt und die Indikatorlampe leuchtet.
Drücke Sie zum Starten der Aufnahme eine beliebige Taste.
Begleitungstitel
Drücken Sie „Recording“, das entsprechende Symbol wird nun
angezeigt und das Gerät befindet sich im Aufnahmemodus.
Drücken Sie nun „Accompaniment Track“. Der Taktpunkt wird
angezeigt und die Indikatorlampe leuchtet. Drücke Sie zum
Starten der Aufnahme eine beliebige Taste.
Wiedergabe
Drücken Sie „Recording“ um den Aufnahmemodus zu
verlassen. Drücken Sie dann „Play“ um die Aufnahme
wiederzugeben.
Intelligentes Lernen
Lied
Drücken Sie „Song“, geben Sie die Liednummer über die Nummerntasten ein und erneut „Song“ um die
Wiedergabe zu starten. Zum Beenden der Wiedergabe drücken Sie „Stop“.
