Schumacher Electric PID-760 User manual

0099001320-01
Model / Modelo / Modèle : PID-760
Power Inverter
Converts 12V DC battery power
to 120V AC household power
Inversor de Energía
Convierte la energía de baterías
de 12V de CD a 120V de CA
de energía doméstica
Convertisseur de puissance
Convertit la tension
d’une batterie 12V CC
en 120V CA domestique
OWNERS MANUAL
MANUAL DEL USUARIO
GUIDE D’UTILISATION
PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE.
This manual will explain how to use the inverter safely and effectively. Please
read and follow these instructions and precautions carefully.
POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES
DE CADA USO. En este manual le explica cómo utilizar el inversor de manera
segura y conable. Por favor, lea y siga las siguientes instrucciones y precauciones.
ESSAYER DE GARDER LE MANUEL D’INSTRUCTIONS ET LE LIRE AVANT
CHAQUE UTILISATION. Ce manuel explique comment utiliser l’unité d’une
façon sûre et efcace. S’il vous plaît lisez et suivez ces instructions et précautions.

CONTENTS
IMPORTANT SAFETY INSTRUCTIONS..................................................................5
PERSONAL SAFETY PRECAUTIONS....................................................................6
BEFORE USING YOUR INVERTER........................................................................6
CONNECTING INVERTER CABLES.......................................................................8
OPERATING INSTRUCTIONS.................................................................................8
POWER SOURCE..................................................................................................10
HOW POWER INVERTERS WORK ......................................................................10
LED DISPLAY .........................................................................................................10
IF THE INVERTER FUSE BLOWS.........................................................................11
TROUBLESHOOTING............................................................................................11
SPECIFICATIONS ..................................................................................................13
REPLACEMENT PARTS ........................................................................................13
BEFORE RETURNING FOR REPAIRS .................................................................13
LIMITED WARRANTY ............................................................................................14
WARRANTY CARD ................................................................................................37

CONTENIDOS
INSTRUCCIONES IMPORTANTES DE SEGURIDAD ..........................................15
PRECAUCIONES DE SEGURIDAD PERSONAL .................................................16
ANTES DE USAR SU INVERSOR ........................................................................16
PARA CONECTAR LOS CABLES DEL INVERSOR..............................................18
INSTRUCCIONES DE OPERACIÓN .....................................................................19
FUENTE DE ENERGÍA...........................................................................................21
CÓMO FUNCIONAN LOS INVERSORES DE CORRIENTE ................................21
VISUALIZADOR LED..............................................................................................21
SI SE QUEMA EL FUSIBLE DEL INVERSOR .......................................................22
RESOLUCIÓN DE PROBLEMAS ..........................................................................22
ESPECIFICACIONES.............................................................................................24
PIEZAS DE REPUESTO ........................................................................................24
ANTES DE DEVOLVER A REPARACIONES.........................................................24
GARANTÍA LIMITADA.............................................................................................25
TARJETA DE GARANTÍA .......................................................................................38

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ IMPORTANTES......................................................26
MESURES DE SÉCURITÉ PERSONNELLE.........................................................27
AVANT D’UTILISER VOTRE CONVERTISSEUR..................................................27
CONNEXION DES CÀBLES DU CONVERTISSEUR ...........................................29
INSTRUCTIONS D’UTILISATION .........................................................................30
SOURCE D’ALIMENTATION..................................................................................31
COMMENT CONVERTISSEURS TRAVAIL ..........................................................32
AFFICHAGE À DEL ................................................................................................32
SI LE FUSIBLE DU CONVERTISSEUR SAUTE ...................................................32
DÉPANNAGE..........................................................................................................33
SPÉCIFICATIONS ..................................................................................................34
PIÊCES DE RECHANGE .......................................................................................35
AVANT DE L’ENVOYER POUR RÉPARATIONS...................................................35
GARANTIE LIMITÉE...............................................................................................35
CARTE DE GARANTIE ..........................................................................................39

• 5 •
IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS – This manual will show you how to use
your inverter safely and effectively. Please read, understand and follow these
instructions and precautions carefully, as this manual contains important safety
and operating instructions.
WARNING: The inverter output is 120V AC and can shock or electrocute the
same as any ordinary household AC wall outlet.
WARNING: Pursuant to California Proposition 65, this product contains
chemicals known to the state of California to cause cancer and birth defects or
other reproductive harm. Wash hands after handling.
•Do not cover or obstruct the inverter’s vents.
•Use the inverter in a well-ventilated area.
•This inverter is not intended for use by children.
•Do not expose the inverter to rain or snow.
•Ensure that the inverter is located away from normal trafc areas.
•Use only accessories recommended or sold by the manufacturer.
•Do not operate the inverter with damaged or undersized wiring.
•Do not operate the inverter if it has received a sharp blow, been dropped or
otherwise damaged in any way; take it to a qualied service person.
•Do not disassemble the inverter; take it to a qualied service person when
service or repair is required. Incorrect reassembly may result in a risk of re or
electric shock.
•Make sure the inverter is not close to any potential source of ammable
fumes, gases or clothing.
•Do not place the inverter in areas such as battery compartments or engine
compartments where fumes or gases may accumulate.
•Disconnect both AC and DC power from the inverter before attempting any
cleaning.
•DO NOT operate the inverter if you, the inverter, the device being operated
or any other surfaces that may come into contact with any power source are
wet. Water and many other liquids can conduct electricity, which may lead to
serious injury or death.
•Do not place the inverter in direct sunlight. The ideal air temperature for
operation is between 50° and 80°F.
•Only connect the power inverter to a 12 volt accessory outlet or 12 volt battery.
•Do not attempt to connect the inverter to any other power source, including an
AC power source. Connecting to a 6 volt or 16 volt battery will cause damage to
the inverter.

• 6 •
•Do not modify the AC or USB receptacle in any way.
•Do not try extending or otherwise changing the 12 volt power cord attached to
your inverter.
•Incorrect operation of your inverter may result in damage and personal injury.
•This device does not include an internal Ground Fault Circuit Interrupter
(GFCI). For GFCI protection, use a Coleman Cable 02822 GFCI outlet.
PERSONAL SAFETY PRECAUTIONS
•Wear complete eye and clothing protection when working near lead-acid
batteries. Always have someone nearby for help.
•Remove all personal metal items from your body, such as rings, bracelets,
necklaces and watches. A lead-acid battery can produce a short circuit current
high enough to weld a ring to metal, causing a severe burn.
•Never smoke or allow a spark or ame in the vicinity of the battery or engine.
BEFORE USING YOUR INVERTER
•This inverter is designed to be used with a single battery, up to group 31
(130 Ah or smaller). The recommended source of power is a 12 Volt deep-
cycle battery, due to their high reserve capacity. Automotive batteries are
recommended for only a short period of time of an hour or less.
•Do not use the inverter with a product that draws a higher wattage than the
inverter can provide, as this may cause damage to the inverter and product.
When you turn on a device or a tool that runs on a motor, the device goes through
two stages:
1. Start Up – Requiring an initial surge of power (commonly known as the
“starting” or “peak” load).
2. Continuous Operation – Power consumption drops (commonly known as
the “continuous load”).
The wattage (WATTS) or amperes (AMPS) can normally be found stamped or
printed on most devices and equipment, or in the user’s manual. Otherwise,
contact the manufacturer to nd out whether the device you want to use is
compatible with a modied sine wave.
To calculate the wattage: Wattage = AMPS x 120 (AC Voltage).
To calculate the starting load: Starting Load = 2 x wattage.
In general, the startup load of the device or power tool determines whether your
inverter has the capability to power it.
Always run a test to establish whether the inverter will operate a particular piece of
equipment or device. In the event of a power overload, the inverter is designed to
automatically shut down.
This safety feature prevents damaging the inverter while testing devices and
equipment within the wattage range of the inverter.

• 7 •
When using the vehicle’s 12 volt accessory port, this inverter is designed to supply
60 to 70 watts when the vehicle is not running. With the vehicle’s engine running,
it can supply up to 100 watts. To use the full output, you must connect the inverter
directly to your battery.
NOTE: The 100 watt limit is to accommodate the fuse ratings for all vehicles.
Some vehicles may allow the full output. If the vehicle fuse blows when you
switch on the device you are trying to use, you have to either use a smaller
device or you must connect the inverter directly to the battery.
IMPORTANT: This inverter uses a modied sine waveform (diagram A) which is
not quite the same as power company electricity (diagram B). For the following
devices, we strongly recommend that you use caution and check the device’s
manual to make sure it is compatible with modied sine waveform.
1. Switch mode power supplies
2. Linear power supplies
3. Class 2 transformers
4. Line lter capacitors
5. Shaded pole motors
6. Fan motors
7. Microwave ovens
8. Fluorescent and high intensity lamps (with a ballast)
9. Transformer less battery chargers
Using the inverter with any of these devices may cause the device to run
warmer or overheat.

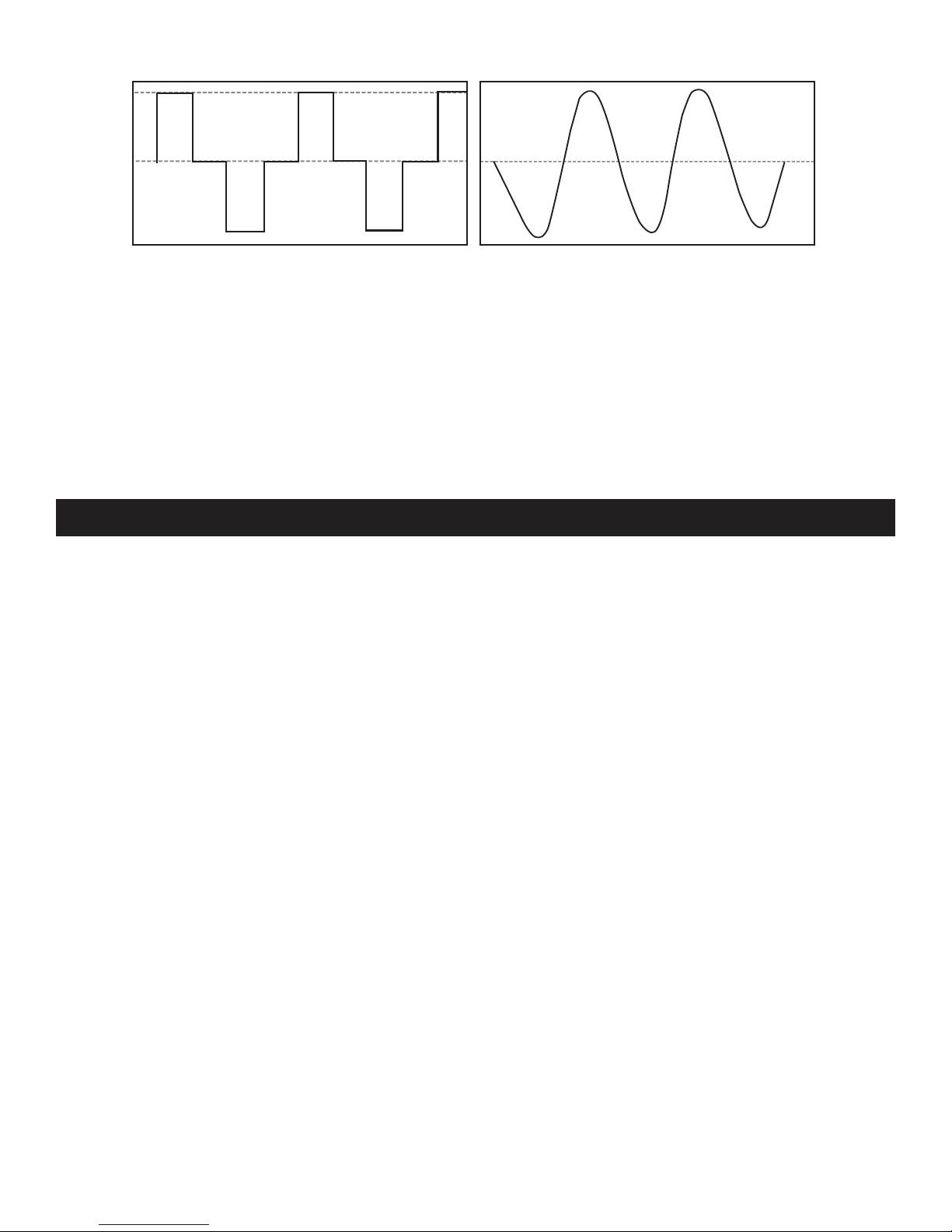

Modiedsinewaveform
produced by inverter
DiagramA DiagramB
Puresinewaveform
typicalofhomeACoutlet
IMPORTANT:Ifyouareusingthepowerinvertertooperateabattery
charger,monitorthetemperatureofthebatterychargerforabout10
minutes.Ifthebatterychargerbecomesabnormallywarm,disconnectit
fromtheinverterimmediately.
NOTE: You can use an extension cord from the inverter to the device without
signicantly decreasing the power being generated by the inverter. For best
operating results, the extension cord should be no longer than 50 feet.

• 8 •
CONNECTING INVERTER CABLES
The inverter and power source must be in the OFF mode.
IMPORTANT: Make sure to connect your inverter only to a 12 volt power supply.
INVERTER CONNECTION:
1. Locate the positive and negative plastic terminals on the right side of the
inverter and remove the terminal caps completely.
2. Install the positive (red) cable ring lug onto the positive (red) terminal screw.
Install the negative (black) cable ring lug onto the negative (black) terminal
screw. Tighten each terminal so that the cable cannot come loose.
CONNECTING INVERTER CABLETOAVEHICLE(100wattsmaximum):
1. Remove the cigarette lighter from its outlet.
2. Push the 12 volt power plug rmly into the outlet.
CONNECTING INVERTER CABLES TO 12V BATTERY OR 12V POWER
SOURCE:
1. Keep hands, hair, clothing and jewelry clear of battery terminals.
2. Wear eye protection and clothing protection.
3. Connect the negative (black) inverter terminal cable to the power source
negative (-) or battery terminal. Make sure the connection is secure.
4. Connect the positive (red) inverter terminal cable to the power source
positive (+) or battery terminal. Make sure the connection is secure.
5. To disconnect the inverter, reverse the above steps.
NOTE: The internal speaker may make a brief “beep” when the inverter is being
connected to or disconnected from the 12 volt power source.
CAUTION: Failure to make the correct connections will result in blown fuses and
permanent damage to the inverter.
OPERATING INSTRUCTIONS
1. Connect the inverter (see Connecting Inverter Cables section).
2. Press and hold the ON/OFF switch to turn the inverter on. (The internal
speaker will make a brief “beep”. This is normal.)
3. The digital display turns on.
4. Make sure the device to be operated is turned OFF.
5. Plug the device into the inverter AC outlet.
6. Turn the inverter on. The Watts LED will glow and the digital display will
show O.
7. Turn the device on. The display will now show the total wattage used by the
device. To change the digital display, press the ON/OFF switch.

• 9 •
8. To disconnect, reverse the above procedure.
9. Press and hold the ON/OFF switch to turn the inverter off.
NOTE: If more than one device is to be powered, start one device at a time to
avoid a power surge and overloading the inverter. The surge load of each device
should not exceed the inverter’s Continuous Operation wattage rate.
CAUTION: If there is a short circuit or power surge in the device,  will display
and the alarm will sound. Press the ON/OFF switch to turn off the alarm. If the 
displays after several attempts, there is a short circuit or the device requires more
“starting” or “peak” load than the inverter is capable of providing.
USING THE USB PORT
TheUSBportprovidesupto2.0Aat5VDC.
1. Plug the device into the USB port.
2. Press and hold the ON/OFF switch to turn the inverter on. (The internal
speaker will make a brief “beep”. This is normal.)
3. Turn the USB device on.
4. Reverse these steps when nished using the USB port.
USING THE INVERTER TO OPERATE A TV OR AUDIO DEVICE:
The inverter is shielded and ltered to minimize signal interference. Despite this,
some interference may occur with your television picture, especially with weak
signals. Below are some suggestions to try and improve reception.
1. Try altering the position of the inverter, antenna cables, and television
power cord. Add an extension cord from the inverter to the TV, to isolate its
power cord and antenna cables from the 12 volt power source.
2. Try coiling the television power cord and the input cables running from the
12 volt power source to the inverter.
3. Afx one or several “Ferrite Data Line Filters” to the television power cord.
Ferrite Data Line Filters can be purchased at most electronic supply stores.
4. Try grounding the inverter with an 18 AWG (minimum) wire, using as short
a length as possible.
NOTE: You may hear a “buzzing” sound being emitted from inexpensive
sound systems when operated with the inverter. This is due to ineffective lters
in the sound system’s power supply. Unfortunately, this problem can only be
resolved by purchasing a sound system with a higher quality power supply or
higher quality lter.
WARNING: The inverter draws power, even when the switch is OFF.
To avoid battery drain, disconnect the inverter when not in use.

• 10 •
POWER SOURCE
Your average automobile or marine battery at full charge will provide an ample
power supply to the inverter for approximately 3 hours when the engine is off.
The actual length of time the inverter will function depends on the age and
condition of the battery and the power demand being placed by the device
being operated with the inverter.
If you decide to use the inverter while the engine is off, we recommend you
turn OFF the device plugged into the inverter and disconnect the inverter’s
plug from the 12 volt accessory outlet before starting the engine. To
maintain battery power, start the engine every 2 to 3 hours and let it run for
approximately 10 minutes to recharge the battery.
Although it is not necessary to disconnect the inverter when turning over the
engine, it may briey cease to operate as the battery voltage decreases. While
the inverter draws very low amperage when not in use, it should be unplugged
to avoid battery drain.
HOW POWER INVERTERS WORK
There are two stages involved in transforming 12 volt DC (battery) power into
120 volt AC (household voltage):
STAGE 1: The power inverter uses a DC to DC transformer to increase the 12
volt DC input voltage from the power source to 145 volt DC.
STAGE 2: The inverter then converts the 145 volt DC into 120 volts AC
(household voltage) using advanced MOSFET transistors in a full bridge
conguration. A modied sine wave is generated by this conversion.
LED DISPLAY
The LED display identies the current status of the inverter.
VOLTS DC: The voltage of the vehicle’s battery, Portable Power jump starter
or DC power source.
VOLTS AC: The voltage supplied to the device through the AC receptacle.
WATTS: The power or wattage supplied to the device plugged into the inverter.
An audio alarm will sound when any of the following codes display. To stop the
alarm, press the ON/OFF switch:
 – The inverter is not functional.
 – The vehicle’s battery voltage is more than 15.5 volts. The inverter will
automatically restart after the voltage drops below 15.0 volts.
 – The continuous load demand from the device exceeds the inverter’s
wattage output.

• 11 •
 – The inverter is overheated and automatically turns off for a period of 1 to
3 minutes to cool. Make sure the inverter is well ventilated. It will automatically
restart after it cools.
 – The vehicle’s battery voltage is less than 10.5 volts.
 – Short circuit, power surge or overload in the device.
IF THE INVERTER FUSE BLOWS
Your power inverter is tted with a fuse, which should not have to be replaced
under normal operating conditions. A blown fuse is usually caused by reverse
polarity or a short circuit within the device or equipment being operated.
If the fuse does blow, take the inverter to a qualied technician for repair.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE REASON/SOLUTION
Alarm is on. Display shows . Device
demands too much surge
power.
Device has a short circuit
Display shows . 12 volt
battery is too low.
Display shows voltage
between 10.5 and 11.0
volts.
Display shows . 12 volt
voltage is too high.
Cycle the inverter power OFF
and ON. If problem persists,
use a larger inverter or a
smaller device.
Remove the defective device.
Recharge/replace battery.
12V battery is low. Recharge or
replace battery. The inverter will
automatically shut off after battery
voltage reaches 10.5 volts.
If in a vehicle, repair/replace
the alternator or charging
system. Use a properly sized
and rated 12 volt battery. If
the input voltage returns to 15
volts or less, the inverter will
automatically restart.

• 12 •
PROBLEM POSSIBLE CAUSE REASON/SOLUTION
Alarm is on.
(continued)
Display shows . Device
demands more than the
inverter’s continuous
power rating.
Display shows .
Inverter is too hot.
Cycle the inverter power OFF
and ON. If problem persists,
use a larger inverter or a
smaller device.
Increase the ventilation to the
inverter. Move the inverter to a
cooler area. Reduce the power
consumption of the device. The
inverter will automatically reset
after cooling.
Inverter does not
turn on.
Poor contact at terminals
Fuse is blown.
Check for poor connection to
battery or power supply. Make
sure connection points are
clean. Rock clamps back and
forth for a better connection.
A blown fuse is usually caused
by reverse polarity or a short
circuit within the inverter. To
replace, contact a qualied
service technician who will
diagnose the problem and
replace the fuse(s) with the
appropriate replacement(s).
Device does not
operate properly
when rst
connected to the
inverter.
The inverter may not have
the required capacity to
operate the device.
Turn the inverter switch OFF
and ON, to reset the inverter.

• 13 •
SPECIFICATIONS
Maximum Continuous Power ..........................................................760 Watts
Surge Capability (Peak Power).....................................................1520 Watts
No Load Current Draw .......................................................................... <0.6A
Wave Form......................................................................Modied Sine Wave
Input Voltage Range..............................................................10.5V-15.5V DC
Output Voltage Range............................................................... 120V±5% AC
Low Battery Alarm ....................................................... Audible, 11V±0.3V DC
Low Battery Shutdown ...........................................................10.5V±0.3V DC
High Battery Shutdown ..........................................................15.0V±0.5V DC
Optimum Efciency ............................................................................... >85%
AC Outlet......................................................................Two, NEMA 5-15 USA
USB Port ............................................................................. One, 5V 2.0 Amp
Dimensions .................................................................. 8.5" L x 4" W x 2.2" H
Weight ..........................................................................approximately 3.5 lbs.
REPLACEMENT PARTS
12V Accessory plug with cable....................................................3899001511
Battery cable with clamps ...........................................................3899001513
BEFORE RETURNING FOR REPAIRS
Forinformationabouttroubleshooting,
contactcustomerserviceforassistance:
[email protected]
www.batterychargers.com
orcall1-800-621-5485,Monday-Friday7:00am to 5:00pm CST
For REPAIR OR RETURN, contact Customer Service at 1-800-621-5485. DO
NOT SHIP UNIT until you receive a RETURN MERCHANDISEAUTHORIZATION
(RMA)number from Customer Service at Schumacher Electric Corporation.

• 14 •
LIMITED WARRANTY
SCHUMACHERELECTRICCORPORATION,801BUSINESSCENTERDRIVE,
MOUNTPROSPECT,IL60056-2179,MAKESTHISLIMITEDWARRANTYTO
THE ORIGINAL RETAIL PURCHASER OF THIS PRODUCT. THIS LIMITED
WARRANTY IS NOT TRANSFERABLE OR ASSIGNABLE.
Schumacher Electric Corporation (the “Manufacturer”) warrants this inverter
for two (2) years from the date of purchase at retail against defective material
or workmanship that may occur under normal use and care. If your unit is
not free from defective material or workmanship, Manufacturer’s obligation
under this warranty is solely to repair or replace your product with a new or
reconditioned unit at the option of the Manufacturer. It is the obligation of
the purchaser to forward the unit, along with proof of purchase and mailing
charges prepaid to the Manufacturer or its authorized representatives in
order for repair or replacement to occur.
Manufacturer does not provide any warranty for any accessories used with this
product that are not manufactured by Schumacher Electric Corporation and
approved for use with this product. This Limited Warranty is void if the product
is misused, subjected to careless handling, repaired, or modied by anyone
other than Manufacturer or if this unit is resold through an unauthorized retailer.
Manufacturer makes no other warranties, including, but not limited to, express,
implied or statutory warranties, including without limitation, any implied warranty
of merchantability or implied warranty of tness for a particular purpose. Further,
Manufacturer shall not be liable for any incidental, special or consequential
damage claims incurred by purchasers, users or others associated with this
product, including, but not limited to, lost prots, revenues, anticipated sales,
business opportunities, goodwill, business interruption and any other injury or
damage. Any and all such warranties, other than the limited warranty included
herein, are hereby expressly disclaimed and excluded. Some states do not
allow the exclusion or limitation of incidental or consequential damages or
length of implied warranty, so the above limitations or exclusions may not apply
to you. This warranty gives you specic legal rights and it is possible you may
have other rights which vary from this warranty.
THIS LIMITED WARRANTY IS THE ONLY EXPRESS LIMITED WARRANTY
AND THE MANUFACTURER NEITHER ASSUMES OR AUTHORIZES
ANYONE TO ASSUME OR MAKE ANY OTHER OBLIGATION TOWARDS
THE PRODUCT OTHER THAN THIS WARRANTY.
Schumacher® and the Schumacher Logo are registered
trademarks of Schumacher Electric Corporation.

• 15 •
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
GUARDE ESTAS INSTRUCCIONES – Este manual le mostrará cómo utilizar
su inversor en forma segura y efectiva. Por favor, lea, comprenda y siga estas
instrucciones y precauciones cuidadosamente, ya que este manual contiene
instrucciones operativas y de seguridad de importancia.
ADVERTENCIA: La salida del inversor es de 120 V CA y puede dar una
descarga o electrocutar igual que cualquier toma de corriente de pared
doméstica de CA ordinaria.
ADVERTENCIA: Conforme a la Propuesta 65 de California, este producto
contiene químicos de los cuales en el estado de California se tiene
conocimiento que provocan cáncer y malformaciones congénitas u otras
lesiones reproductivas. Lávese las manos después de usar.
•Utilice el inversor en un área bien ventilada.
•Este inversor no está destinado para ser usado por niños.
•No exponga el inversor a la lluvia o a la nieve.
•Asegúrese de que el inversor se encuentra lejos de las zonas de tráco
normal.
•Utilice solamente los accesorios recomendados o vendidos por el fabricante.
•No utilice el inversor con el cableado dañado o inferior al permitido.
•No utilice el inversor si el mismo recibió un golpe fuerte, si se cayó o si sufrió
daños de cualquier otra forma; hágalo revisar por una persona capacitada que
efectúe reparaciones.
•No desarme el inversor; hágalo revisar por una persona capacitada que
efectúe reparaciones cuando necesite servicio de mantenimiento o una
reparación. Volver a ensamblar el inversor en forma incorrecta puede
provocar riesgo de incendio o descarga eléctrica.
•Asegúrese de que el inversor no esté cerca de ninguna fuente potencial de
gases inamables, gases o ropa.
•No coloque el inversor en áreas tales como compartimientos de baterías o
compartimientos del motor donde los vapores o gases pueden acumularse.
•Desconecte la alimentación CA y CC del inversor antes de intentar limpiarlo.
•NO OPERE el inversor si usted, el inversor, el dispositivo a ser operado o
cualquier otra supercie que puede entrar en contacto con cualquier fuente
de energía está húmeda. El agua y muchos otros líquidos pueden conducir
electricidad, lo cual puede llevar a una lesión seria o la muerte.
•No coloque el inversor en la luz directa del sol. La temperatura del aire ideal
para la operación es entre 50° y 80°F.
•Solamente conecte el inversor de energía a una toma de corriente accesoria de
12 V o a una batería de 12 V.

• 16 •
•No intente conectar el inversor a cualquier otra fuente de energía, incluyendo
una fuente de energía de CA (corriente alterna). El conectarlo a una batería
de 6 V o 16 V dañará el inversor.
•No modique la toma de CA o USB de ninguna manera.
•No trate de extender o cambiar de forma alguna el cable de corriente de 12 V
sujeto a su inversor.
•La operación incorrecta de su inversor puede resultar en daño y lesión
personal.
•Este dispositivo no incluye un Interruptor de Circuito con Conexión a Tierra
(GFCI por sus siglas en inglés) interno. Para protección de GFCI, use un
Cable Coleman 02822 toma de corriente GFCI.
PRECAUCIONES DE SEGURIDAD PERSONAL
•Use protección completo de los ojos y la ropa de protección cuando trabaje
cerca de baterías de plomo-ácido. Siempre cuente con la presencia de otra
persona para obtener ayuda.
•Retire todos los objetos metálicos de su cuerpo (anillos, pulseras, collares
y relojes). Una batería puede producir una corriente de cortocircuito lo
sucientemente alta como para soldar un anillo al metal, lo que ocasionaría
una quemadura grave.
•NUNCA fume o permita la presencia de chispas o llamas en la proximidad de
una batería o motor.
ANTES DE USAR SU INVERSOR
•Este inversor ha sido diseñado para ser usado con una sola batería hasta el
grupo 31 (130 Ah o menos). La fuente de energía recomendada debe ser de
una batería de ciclo profundo de 12 voltios, debido a sus altas reservas de
energía. Las baterías regulares para automóviles son recomendadas sólo por
un corto período de tiempo de una hora o menos.
•No utilice el inversor con un producto que absorba mayor cantidad de watts que
el inversor pueda proveer, esto podría causar daño al inversor y al producto.
Cuando usted enciende un dispositivo o una herramienta que funciona con un
motor, el dispositivo pasa a través de dos etapas:
1. Arranque – Requiriendo una subida inicial de voltaje (comúnmente
conocida como carga de “inicio” o “pico”).
2. Operación Continua – El consumo de energía desciende (comúnmente
conocido como la “carga continua”).
El vataje (WATTS) o amperaje (AMPS) pueden ser encontrados normalmente
estampados o impresos en la mayoría de los dispositivos y equipo, o en
el manual del usuario. Por lo demás, comuníquese con el fabricante para
averiguar si el dispositivo que usted quiere usar es compatible con una onda
senoidal modicada.

• 17 •
Para calcular el vataje: Vataje = AMPS x 120 (Voltaje CA).
Para calcular la carga de arranque: Carga de Arranque = 2 x wattage.
En general, la carga de arranque del dispositivo o herramienta eléctrica
determina si su inversor tiene la capacidad de hacerlo funcionar.
Siempre corra una prueba para establecer si el inversor operará una pieza
particular de equipo o dispositivo. En caso de una sobrecarga de corriente, el
inversor está diseñado para apagarse automáticamente.
Ésa característica de seguridad evitar dañar el inversor mientras se prueban
dispositivos y equipo dentro del ámbito de vataje del inversor.
Mientras el vehículo no se encuentre en marcha, si se usa el Puerto de 12
volts, el inversor está dideñado para suministrar de 60 a 70 watts. En Marcha,
puede llegar a abastecer hasta 100 watts. Para usar la máxima potencia de
salida, usted debe conectar el inversor directo a la batería.
NOTA: El límite de 100 watts es para adaptar la proporción del fusible a todos
los vehículos. Algunos vehículos pueden permitir la salida. Si el fusible del
vehículo se funde cuando cambie al aparato que intenta usar, solo tiene dos
opciones: Usar un aparato más pequeño o así conectar el inversor directamente
a la batería.
IMPORTANTE: Este inversor utiliza una forma de onda (diagrama A), que no
es exactamente lo mismo que acompañada de energía eléctrica (diagrama
B). Para los siguientes dispositivos, le recomendamos factiblemente que
tenga cuidado y revise el manual del dispositivo para asegurarse de que es
compatible con la forma de onda modicada:
1. Fuentes energía de en forma de conmutador
2. Líneas de corriente eléctrica
3. Transformadores clase2
4. Condensadores de capacidad
5. Motores ligeros.
6. Motores de ventilador
7. Hornos de microondas
8. Lámparas ourescentes y de alta intensidad (con balastra)
9. Cargadores de baterías sin tranformador
Uso del inversor con cualquiera de estos dispositivos puede hacer que el
dispositivo funcione más caliente o sobrecalentamiento.

• 18 •
Senomodicadadeformadeonda
producido por el inversor
DiagramaA DiagramaB
Sinusoidalpuraformadeonda
típicodelacasadelatomadeCA
IMPORTANTE: Si usted esta usando el inversor de energía para operar un
cargadordebaterías,monitoreelatemperaturadelcargadordebaterías
poraproximadamente10minutos.Sielcargadordebateríassepone
anormalmentecaliente,desconéctelodelinversorinmediatamente.
NOTA: Usted puede utilizar una extensión del inversor al aparato sin disminuir la
carga generada por el inversor. Para obtener mejores resultados en la operación,
la extension no debe sobrepasar 50 pies de largo.
PARA CONECTAR LOS CABLES DEL INVERSOR
El inversor y la fuente de energía deben estar en el modo APAGADO (OFF).
IMPORTANTE: Asegúrese de conectar su inversor a una fuente de energía
de 12 V solamente.
CONEXIÓN DEL INVERSOR:
1. Ubique las terminales plásticas positiva y negativa localizadas en el lado
derecho del inversor y quite completamente las tapas de las terminales.
2. Instale el anillo del cable positivo (rojo) en el tornillo de la terminal positiva
(roja). Instale el anillo del cable positivo (negro) en el tornillo de la terminal
positiva (negra). Apriete cada terminal para que el cable no pueda soltarse.
PARA CONECTAR EL CABLE DEL INVERSOR A UN VEHÍCULO
(Máximo100watts):
1. Quite el encendedor de cigarrillos de su toma de corriente.
2. Empuje la clavija de 12V rmemente en la toma de corriente.
PARA CONECTAR LOS CABLES DEL INVERSOR A UNA BATERÍA DE 12V
O UNA FUENTE DE ENERGÍA DE 12V:
1. Mantenga las manos, cabello, ropa y joyería alejados de las terminales de
la batería.
2. Usé protección para ojos y la ropa de protección.
3. Conecte el cable de la terminal negativa (negro) del inversor a la fuente de
energía negativa (-) o terminal de la batería. Asegúrese de que la conexión
sea segura.

• 19 •
4. Conecte el cable de la terminal positiva (rojo) del inversor a la fuente de
energía positiva (+) o terminal de la batería. Asegúrese de que la conexión
sea segura.
5. Para desconectar el inversor, invierta los pasos anteriores.
NOTA: La bocina interna puede hacer breve “bip” cuando el inversor está
siendo conectado a o desconectado de la fuente de energía de 12 V.
ATENCIÓN: El no hacer las conexiones correctas resultará en fusibles
quemados y daño permanente el inversor.
INSTRUCCIONES DE OPERACIÓN
1. Conecte el inversor (ver la sección Para Conectar los Cables del Inversor).
2. Oprima y mantenga oprimido el interruptor ENCENDIDO/APAGADO (ON/OFF)
para encender el inversor. (La bocina interna un breve “bip”. Esto es normal.).
3. El visualizador digital se enciende.
4. Asegúrese de que el dispositivo a ser operado este APAGADO (OFF).
5. Conecte el dispositivo en la toma de corriente CA del inversor.
6. Encienda el dispositivo. El LED de Vatios brillará y el visualizador digital
mostrará O.
7. Enciende el dispositivo. El visualizador mostrará ahora el vataje total
usado por el dispositivo. Para cambiar el visualizador digital, presione el
interruptor ENCENDIDO/APAGADO (ON/OFF).
8. Para desconectar, invierta el procedimiento anterior.
9. Oprima y mantenga oprimido el interruptor ENCENDIDO/APAGADO (ON/
OFF) para apagar el inversor.
NOTA: Si se va a dar energía a más de un dispositivo, inicie un dispositivo
a la vez para evitar una sobretensión de energía y sobrecargar el inversor.
La sobretensión de cada dispositivo no debe exceder el ámbito de vataje de
Operación Continúa el inversor.
ATENCIÓN: Si hay un corto circuito o sobretensión en el dispositivo, se
mostrará  en el visualizador y sonara la alarma. Oprima y mantenga
oprimido el interruptor ENCENDIDO/APAGADO (ON/OFF) para apagar el
inversor. Si él  se muestra después de varios intentos, hay un cortocircuito
o el dispositivo requiere más carga de “arranque” o “pico” de lo que el inversor
puede proporcionar.

• 20 •
EL USO DE PUERTO USB
ElpuertoUSBproveepocomásde2.0Apor5VdeCD.
1. Conecte el aparato en el puerto USB.
2. Presione y retenga el selector ON/OFF para encenderlo. (Un breve sonido
interno se escuchará, esto es normal)
3. Encienda el aparato USB.
4. Una vez terminado el uso del USB, desconecte en forma reversible.
PARA USAR EL INVERSOR PARA OPERAR UNA TELEVISIÓN
O DISPOSITIVO DE SONIDO:
El inversor está protegido y ltrado para minimizar la interferencia con la
señal. A pesar de esto, alguna interferencia puede ocurrir con la imagen de su
televisión, especialmente con señales débiles. Abajo y algunas sugerencias
para tratar y mejorar la recepción.
1. Trate de alterar la posición del inversor, los cables de la antena y el cable
de corriente de la televisión. Agregue un cable de extensión del inversor a
la televisión para aislar el cable de energía y los cables de la antena de la
fuente de energía de 12 V.
2. Intente enrollar el cable de energía de la televisión y los cables de aporte
que van de la fuente de energía de 12 V al inversor.
3. Fije uno o varios “Filtros de Línea de Datos de Ferrita” al cable de energía
de la televisión. Los Filtros de Línea de Datos de Ferrita pueden comprarse
la mayor parte de las tiendas de partes electrónicas.
4. Intente conectar a tierra el inversor con un alambre de 18 AWG (medida de
cable americana) (mínimo), usando un tramo tan corto como sea posible.
NOTA: Usted puede escuchar un sonido de “zumbido” siendo emitido de
sistemas de sonido baratos cuando son operados con el inversor. Esto es
debido a ltros inefectivos en el abastecimiento de energía del sistema de
sonido. Lamentablemente, este problema solamente puede ser resuelto
comprando un sistema de sonido con una calidad más alta de abastecimiento
de sonido o un ltro de más alta calidad.
ADVERTENCIA: El inversor absorbe energía, aún estando el interruptor
apagado. Para evitar la descarga de la batería, desconectar el inversor
cuando no esté en uso.
