SCHUNK CELSIO User manual

1
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
Induktives
Schrumpfgerät
Inductive
Shrinking Unit
02 / Celsio / D-GB / 21.02.08 K
SCHUNK GmbH & Co. KG
Spann- und Greiftechnik
Bahnhofstr. 106-134
74348 Lauffen/Neckar
Deutschland
Tel. [phone]
Fax [phone]
[email protected]
www.schunk.com
Reg. No. DE-003496 QM Reg. No. DE-003496 QM
AUSTRIA: SCHUNK Intec GmbH
Tel. [phone] · Fax [phone]
[email protected] · www.at.schunk.com
BELGIUM, LUXEMBOURG:
SCHUNK Intec N.V. / S. A.
Tel. [phone] · Fax [phone]
[email protected] · www.be.schunk.com
CANADA: SCHUNK Intec Corp.
Tel. [phone] · Fax [phone]
[email protected] · www.ca.schunk.com
CHINA: SCHUNK Precision Machinery
Tel. [phone] · Fax [phone]
[email protected] · www.cn.schunk.com
CZECH REPUBLIC: SCHUNK Intec s.r.o.
Tel. [phone] · Fax [phone]
[email protected] · www.cz.schunk.com
DENMARK: SCHUNK Intec A/S
Tel. [phone] · Fax [phone]
[email protected] · www.dk.schunk.com
FRANCE: SCHUNK Intec SARL
Tel. [phone] · Fax [phone]
[e-mail] · www.fr.schunk.com
SLOVAKIA: Sales Representative
Tel. [phone] · Fax [phone]
[email protected] · www.sk.schunk.com
SOUTH KOREA: SCHUNK Intec Korea Ltd.
Tel. [phone] · Fax [phone]
[email protected] · www.kr.schunk.com
SPAIN: SCHUNK Intec S.L.
Tel. [phone] · Fax [phone]
[email protected] · www.es.schunk.com
SWEDEN: SCHUNK Intec AB
Tel. [phone] · Fax [phone]
[email protected] · www.se.schunk.com
SWITZERLAND, LIECHTENSTEIN:
SCHUNK Intec AG
Tel. [phone] · Fax [phone]
[email protected] · www.ch.schunk.com
TURKEY: SCHUNK Intec
Tel. [phone] · Fax [phone]
[email protected] · www.tr.schunk.com
USA: SCHUNK Intec Inc.
Tel. [phone] · Fax [phone]
[email protected] · www.us.schunk.com
GREAT BRITAIN: SCHUNK Intec Ltd.
Tel. [phone] · Fax [phone]
[email protected] · www.gb.schunk.com
HUNGARY: SCHUNK Intec Kft.
Tel. [phone] · Fax [phone]
[email protected] · www.hu.schunk.com
INDIA: SCHUNK India Branch Office
Tel. [phone] · Fax [phone]
[email protected] · www.in.schunk.com
ITALY: SCHUNK Intec S.r.l.
Tel. [phone] · Fax [phone]
[email protected] · www.it.schunk.com
MEXICO, VENEZUELA: SCHUNK Intec S.A. de C.V.
Tel. [phone] · Fax [phone]
[email protected] · www.mx.schunk.com
NETHERLANDS: SCHUNK Intec B.V.
Tel. [phone] · Fax [phone]
[email protected] · www.nl.schunk.com
POLAND: SCHUNK Intec Sp.zo.o.
Tel. [phone] · Fax [phone]
[email protected] · www.pl.schunk.com
PORTUGAL: Sales Representative
Tel. [phone] · Fax [phone]
[email protected] · www.pt.schunk.com
ø14-16
ø18-20
ø25-32
ø10-12
ø6-8
Sehr geehrter Kunde,
wir gratulieren zu Ihrer Entscheidung für SCHUNK. Damit
haben Sie sich für höchste Präzision, hervorragende
Qualität und besten Service entschieden.
Sie erhöhen die Prozesssicherheit in Ihrer Fertigung
und erzielen beste Bearbeitungsergebnisse – für die
Zufriedenheit Ihrer Kunden.
SCHUNK-Produkte werden Sie begeistern.
Unsere ausführlichen Montage- und Betriebshinweise
unterstützen Sie dabei.
Sie haben Fragen? Wir sind auch nach Ihrem Kauf jeder-
zeit für Sie da. Sie erreichen uns unter den unten aufge-
führten Kontaktadressen.
Mit freundlichen Grüßen
Ihre SCHUNK GmbH & Co. KG
Spann- und Greiftechnik
Dear Customer,
Congratulations on choosing a SCHUNK product. By
choosing SCHUNK, you have opted for the highest
precision, top quality and best service.
You are going to increase the process reliability of
your production and achieve best machining results
– to the customer‘s complete satisfaction.
SCHUNK products are inspiring.
Our detailed assembly and operation manual will
support you.
Do you have further questions? You may contact us at
any time – even after purchase. You can reach us directly
at the below mentioned addresses.
Kindest Regards,
Your SCHUNK GmbH & Co. KG
Precision Workholding Systems

2
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
Inhaltsverzeichnis / Table of Contents
Seite / Page
Vorbemerkung / Preliminary remarks 3
Symbole und Piktogramme / Symbols and pictograms 3
1. Sicherheit / Safety 4
1.1 Gefahrenhinweise / Warning 4
1.2 Sicherheitshinweise / Safety instructions 4
1.3 Bestimmungsgemäßer Gebrauch / Proper use 5
1.4 Arbeitsplatzeinrichtung / Provisions for installation sites 6
1.5 Zugelassene Bediener / Approved operators (skilled personnel required) 6
2. Gewährleistung / Warranty 6
3 Transport und Verpackung / Transportation and packaging 6
3.1 Auslieferung / Delivery 6
3.2 Auspacken / Unpacking 7
4. Beschreibung des Gerätes / Description of the unit 7
4.1 Funktionsbeschreibung / Description of function 7
4.2 Dynamische Spannungsanpassung / Dynamic adjustment of voltage 8
4.3 Tastenfeld und Anzeige / Keyboard and display 8
4.4 Geräteübersicht / Assembly drawing 9
5. Inbetriebnahme und Bedienung / Commissioning and operation 9
5.1 Aufstellung und Montage / Line-up and assembly 10
Induktives Schrumpfgerät / Inductive shrinking unit 10
Kühlgerät / Cooling device 11
5.2 Einsetzen der Adapter / Installation of the adapter 12
5.3 Einschalten der Geräte / Switching on the unit 13
5.4 Einstellen der Sprache / Adjust Language 13
5.5 Arbeitsablauf / Operation 13
5.6 Störungen / Troubles 15
5.7 Ausschalten des Gerätes / Switching off the unit 17
6. Reinigung / Cleaning 17
7. Wartung und Instandhaltung / Maintenance and servicing 18
7.1 Wartung / Maintenance 18
7.2 Austausch der Feinsicherung am Schrumpfgerät / Replacement of the precision fuses on the shrinking unit 19
8. Technische Daten / Technical data 19
9. Ersatzteile (Zusammenbauzeichnungen) / Spare parts (Assembly drawings) 20
10. Schaltplan / Wiring diagram 23
Konformitätserklärung / Declaration of Conformity

3
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
Preliminary remarks
We are pleased that you have decided in favour of the
inductive shrinking unit, which is easy to handle and
simplifies the exchange of tools on the heat shrinking
chucks.
In order to assure a long service life and to guarantee a
safe application, please read the operating manual and
make sure that you are acquainted with the safety
notes before starting the unit.
All persons who are in charge of operating the shrinking
unit shall have read and understood this operating manual
before initially starting the unit.
Make sure that one copy of the documentation is kept in the
immediate vicinity of the unit and that it can be accessed by
the relevant service personnel.
This operating manual may not be copied, stored or
transmitted in EDP-systems without the prior written
permission of SCHUNK GmbH & Co. KG.
SCHUNK GmbH & Co. KG reserves the right to add
technical innovations to the unit at any time and to change
its optical appearance without prior notice. All dimensions,
notes and indications of this operating manual are without
guarantee. For this reason, the operating manual cannot
be used for legal claims.
Symbols and pictograms
Vorbemerkung
Sie besitzen mit dem induktiven Schrumpfgerät ein inno-
vatives und leicht zu bedienendes Gerät zum Wechseln von
Werkzeugen in Warmschrumpffutter.
Damit Sie dieses Gerät lange und optimal nutzen können
und ein sicherer Einsatz gewährleistet ist, müssen Sie
sich vor der Inbetriebnahme mit der Bedienung dieses
Gerätes und den Sicherheitshinweisen vertraut
machen.
Alle Personen, die mit der Benutzung des Schrumpfgerätes
betraut werden, müssen ebenfalls vor der ersten Benut-
zung mit dieser Betriebsanleitung vertraut sein und diese
beachten.
Bewahren Sie die Betriebsanleitung sorgfältig auf, damit
Ihnen die darin enthaltenen Informationen jederzeit zur
Verfügung stehen.
Ohne vorherige schriftliche Genehmigung der SCHUNK
GmbH & Co. KG dürfen keine Auszüge dieser Betriebs-
anleitung vervielfältigt, in einem Datenverarbeitungssystem
gespeichert oder weiter übertragen werden.
Die SCHUNK GmbH & Co. KG behält sich vor, im Zuge
der Weiterentwicklung jederzeit technische und optische
Änderungen ohne besondere Hinweise vorzunehmen. Alle
Maße, Hinweise und Angaben dieser Betriebsanleitung sind
deshalb ohne Gewähr. Rechtsansprüche, die auf Grund
der Betriebsanleitung gestellt werden, können daher nicht
geltend gemacht werden.
Symbole und Piktogramme
Allgemeine
Warnung vor
Personen- und
Sachschäden
Warnung vor
Gefahren durch
elektrischen
Strom oder
Stromschlag
Verbrennungs-
gefahr –
Warnung vor
heißer Oberfläche
Stolpergefahr
Brandgefahr
Gefahr für
Personen mit
einem Herz-
schrittmacher
Handschuhe
benutzen
Netzstecker
ziehen
Vor Nässe
schützen
Risk of injury
to persons or
damage
to property
Hazard warning –
risk of
electricution
Hazard risk of
burning –
Beware of hot
surface
Hazard risk of
stumbeling
Hazard warning –
Risk of fire
Caution!
High frequency
current may
effect cardiac
pacemakers
Hazard warning –
Use protective
gloves
Remove the
mains plug
Keep dry

4
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
1. Sicherheit
1.1 Gefahrhinweise
Das induktive Schrumpfgerät ist nach heutigem Stand der
Technik gebaut und betriebssicher. Eine Funktions- und
Sicherheitsprüfung wurde durchgeführt. Dennoch können
von dem Gerät Gefahren ausgehen, wenn es nicht von
geschultem oder zumindest eingewiesenem Personal
betrieben wird. Das Gleiche gilt bei unsachgemäßem oder
nicht bestimmungsgemäßem Gebrauch des Schrumpf-
gerätes.
Bei Nichtbeachtung dieser Betriebsanleitung besteht
die Gefahr
– eines elektrischen Schlags,
– von gesundheitlichen Beeinträchtigungen,
– von Schäden am Gerät.

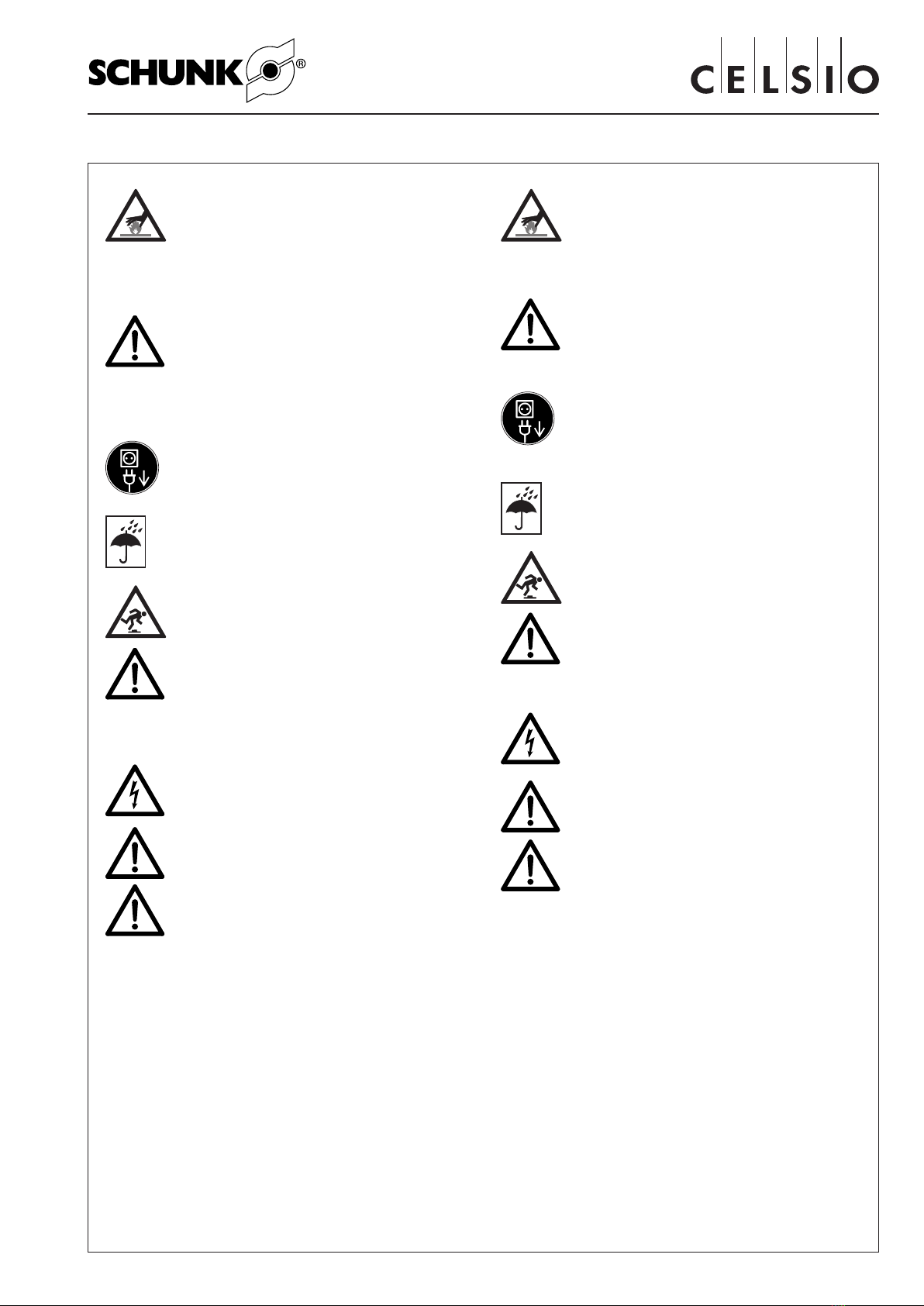

1.2 Sicherheitshinweise
Das induktive Schrumpfgerät darf nur an eine
Spannung von 3 x 400 V/ 50 Hz und das
Kühlgerät nur an eine Spannung von 230 V/
50 Hz angeschlossen werden.
Beachten Sie unbedingt das Typenschild.
Der Netzstecker darf nur in eine Steckdose mit
installiertem Schutzkontakt eingeführt werden!
Die Schutzwirkung darf nicht durch eine Verlän-
gerungsleitung ohne Schutzleiter aufgehoben
werden. Jegliche Unterbrechung des Schutzlei-
ters innerhalb oder außerhalb des Gerätes ist
gefährlich und nicht zulässig.
Die Geräte dürfen nur in einwandfreiem Zustand
verwendet werden. Bei Schäden an einem der
Geräte darf das System nicht weiter verwendet
werden.
Das Warmschrumpffutter wird örtlich naturge-
mäß sehr heiß. Bei Berührung an dieser Stelle
besteht akute Verbrennungsgefahr.
Das Gerät ist so ausgelegt, dass ein heißes
Schrumpffutter nicht herausgenommen werden
muss. Belassen Sie es deshalb in der Halterung,
bis es abgekühlt wurde.
Verwenden Sie beim Umgang mit Warmschrumpf-
futtern und Werkzeugen stets Handschuhe. Sie
schützen vor Verletzungen durch scharfkantige
Werkzeuge und vor Verbrennungen an heißen
Warmschrumpffuttern.
Das induktive Schrumpfgerät arbeitet mit
hochfrequenten Wechselströmen. Personen
mit einem Herzschrittmacher dürfen deshalb
dieses Gerät nicht bedienen und müssen
während des Betriebes einen Abstand von
mindestens 1 Meter zum Schrumpfgerät ein-
halten.
1. Safety
1.1 Warning
The inductive shrinking unit was designed and built in line
with the state of the art and it is safe to be operated. A
functional and safety check had been carried out. Never-
theless the unit can create hazards if not operated by
trained or at least instructed personnel. The same applies
to inappropriate use or for applications for which the unit
wasn’t designed for.
If these instructions are not respected there is a
risk of
– an electricution
– an impairment of person's health
– damage to the unit.
1.2 Safety instructions
The inductive shrinking unit shall only be connec-
ted to an alternating current of 3 x 400 V/ 50
Hz and the speed cooler shall only be connected
to a voltage of 230 V/ 50 Hz.
Please respect the type plate entries at any
rate.
The mains plug shall only be plugged into a socket
having an installed fuse contact! This precaution
shall not be obliterated by using an extension
cord without safety contact. Any interruption of
the safety contact within or external to the unit is
dangerous and not acceptable.
The unit shall only be used in good condition. If
the unit should be damaged, it shouldn’t be used
any more.
By nature the shrinking chuck is going to
get very hot. Touching this spot may cause
serious burning.
The unit is designed in a way that the hot shrin-
king chuck needs not to be removed. You should
therefore leave it in its fixture until it is cooled
down.
Please always use gloves when handling shrin-
king chucks and tools. The tools show a sharp
edge, therefore cuts can be provoked. In addition
the gloves will protect from burns on a locally hot
shrinking chuck.
The inductive shrinking unit uses high fre-
quency current. Therefore persons having
a cardiac pacemaker shall not operate this
unit. These persons should also keep away
from the unit respecting a safety distance of
at least one metre.

5
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
In den Bereich der Induktionsspule darf keines-
falls ein metallischer Fremdkörper gelangen.
Dieser würde sich bei Betätigung des induktiven
Schrumpfgerätes sehr rasch erhitzen. Dies gilt
besonders für Schmuck, wie z.B. Ringe oder
Ketten, da hier akute Verbrennungsgefahr für
die Person besteht.
Das Schrumpfgerät darf ohne Induktor-Anschlag-
scheibe nicht betrieben werden. Bei fehlender
oder falscher Induktor-Anschlagscheibe können
Streufelder aus dem Spulenbereich austreten.
Bei Nichtbeachtung können Gefahren für den
Bediener und Schäden am Gerät bzw. Werkzeug
entstehen.
Vor allen Reinigungs-, Wartungs- oder Instand-
haltungsarbeiten ist stets der Netzstecker des
jeweiligen Gerätes zu ziehen, das Gleiche gilt
bei längerem Nichtgebrauch.
Bei Reinigungsarbeiten darf keine Flüssigkeit in
das Innere der Gehäuse eindringen. Schützen
Sie die Geräte vor Feuchtigkeit, sonst besteht
die Gefahr eines Stromschlages.
Verlegen Sie die Versorgungsleitungen so, dass
niemand darüber stolpern oder daran hängen
bleiben kann.
Reparaturen am induktiven Schrumpfgerät dürfen
nur von einer Fachkraft durchgeführt werden.
Arbeiten an der Elektrik des Gerätes dürfen
nur von einer Elektronikfachkraft durchgeführt
werden. Das Öffnen des Gehäuses durch nicht
autorisierte Personen ist unzulässig.
ACHTUNG!
Bis zu 5 Minuten nach Abschalten des Gerätes
sind im Gehäuse noch gefährliche Restspan-
nungen vorhanden.
Es dürfen keine Sicherheitseinrichtungen
demontiert, überbrückt oder außer Betrieb
gesetzt werden.
Alle eigenmächtigen Umbauten und Verän-
derungen sind aus Sicherheitsgründen nicht
gestattet.
1.3 Bestimmungsgemäßer Gebrauch
Das induktive Schrumpfgerät wurde speziell für den Werk-
zeugwechsel an Warmschrumpffuttern entwickelt und ist
für diesen Zweck ausgelegt. Das Gerät ist geeignet zum
Schrumpfen von Werkzeugen mit einem Ø von 3 mm bis
32 mm. Mittels Adapter kann das Gerät an alle gängigen
maschinenseitigen Schnittstellen, wie z.B. SK, BT, HSK,
angepasst werden.
Der Einsatz der Geräte ist nur für den gewerblichen Bereich
vorgesehen.
Für jede andere Verwendung als in dieser Betriebsanleitung
angegeben übernimmt die SCHUNK GmbH & Co. KG keine
Haftung. Ebenso erlischt damit jeder Gewährleistungsan-
spruch.
No metallic objects must be inserted into the area
of the induction coil. This object would be heated
very rapidly upon operating the inductive shrin-
king unit. This particularly applies for jewelry, e.g.
rings or necklaces which could provoke serious
burns to persons.
The shrinking unit shall not be operated without
an inductor stop disc. Missing or incorrect stop
discs could provoke scatter fields from coil areas.
If this is neglected, the operators and the unit and/
or tools may be endangered.
Prior to any cleaning-, maintenance- or repair
activities the mains plug of the relevant unit
shall always be disconnected. The same shall
be implemented if the unit will not be used for a
longer period.
No liquids shall be allowed to penetrate into the
interior of the unit during cleaning activities. The
unit shall be protected from humidity/moisture
because of the danger of an electricution.
The supply lines should be arranged in a way
that nobody will stumble over them or will be
hooked.
The inductive shrinking unit should only be
repaired by skilled personnel. Electricians
work should only be done by a electronics
specialist. The housing should only be opened
by authorized personnel.
CAUTION!
Even 5 minutes after switching off the unit,
there are still dangerous residual tensions
existing.
Safety devices shouldn’t be disassembled,
bridged or switched off.
For safety reasons, modifications or changes
are not admissible.
1.3 Use in line with requirements
The inductive shrinking unit is especially designed for tool
changes on heat shrinking chucks. The unit is suitable for
shrinking tools from a Ø of 3 mm to 32 mm. By means of an
adaptor, the unit can be adjusted to the most conventional
interfaces at the machineside, such as SK, BT and HSK.
The use of this tool is only determined for industrial
applications.
SCHUNK GmbH & Co. KG is not responsible for any
other use than specified in this operating instruction.
Consequently, warranty claims will expire.

6
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
1.4 Arbeitsplatzeinrichtung
Halten Sie Ihren Arbeitsplatz aufgeräumt und sauber.
Unordnung im Arbeitsbereich erhöht die Unfallgefahr.
Das Gerät muss auf einem ausreichend stabilen und
waagrechten Unterbau gestellt werden. Es darf im Betrieb
nicht erschüttert oder gekippt werden.
Das Gerät ist vor Nässe und Verschmutzung zu schützen.
1.5 Zugelassene Bediener
Am induktiven Schrumpfgerät dürfen nur vom Betreiber
eingewiesene und autorisierte Personen arbeiten.
Der Bediener ist im Arbeitsbereich Dritten gegenüber ver-
antwortlich.
Der Betreiber muss
– den Bediener in seine Aufgaben einweisen,
– dem Bediener die Betriebsanleitung zugänglich machen
und
– sich vergewissern, dass der Bediener sie gelesen und
verstanden hat.
2. Gewährleistung
Die Gewährleistung beträgt 12 Monate ab Lieferdatum
Werk bei bestimmungsgemäßem Gebrauch im 1-Schicht-
Betrieb.
Grundsätzlich sind werkstücksberührende Teile und
Verschleißteile nicht Bestandteil der Gewährleistung.
Beachten Sie hierzu auch unsere Allgemeinen Geschäfts-
bedingungen.
3. Transport und Verpackung
3.1 Auslieferung
Das induktive Schrumpfgerät wird in zweckmäßiger Ver-
packung so ausgeliefert, dass es bei regulärem Transport
den Bestimmungsort unbeschadet erreicht.
HINWEIS:
Bei Transportschäden haftet der Spediteur. Sollten an der
Verpackung Beschädigungen erkennbar sein, die auf einen
Schaden des Inhaltes schließen lassen, wenden Sie sich zur
Schadensregulierung umgehend an den Spediteur.
Transport und Lagerung sollten unter normalen Bedingungen
erfolgen, d.h. bei Temperaturen zwischen + 5°C und + 70°C
und einer relativen Luftfeuchtigkeit von maximal 80%.
ACHTUNG!
Bei Lagerung und Transport unter unzulässi-
gen Bedingungen kann das Gerät dauerhaft
beschädigt werden. Möglicherweise sind die
Schäden von außen nicht zu erkennen.
In diesem Fall wird vom Hersteller die Ge-
währleistung und Haftung für Folgen aus-
geschlossen.
1.4 Provisions for installation sites
Please keep your station tidy and clearly sorted. Untidy sites/
stations increase the likelihood of accidents.
The unit shall be placed on a sufficiently stable and horizontal
structure. It shall not be vibrated or tilted during use.
The unit shall be kept free from moisture/humidity and dirt.
1.5 Approved operators (skilled personnel required)
Only persons trained by the user and authorized persons
are allowed to work on the inductive shrinking unit.
The user is responsible within the working range for any
third parties.
The user shall
– instruct the operator on his tasks
– make the operating instructions accessible to him
– assure himself that the operator read and has understood
the content.
2. Warranty
The warranty period is 12 months after delivery date from
factory assuming appropriate use in single-shift operation.
Components that come into contact with workpieces
and wearing parts are never included in the warranty.
In this context, please also see our General Terms and
Conditions.
3. Transportation and packaging
3.1 Delivery
The inductive shrinking unit is delivered in appropriate
packaging in order to prevent damages during regular trans-
poration until it reaches its place of destination safely.
NOTE:
The forwarder will be responsible for damages which
may occur during transportation. If the parcel should be
damaged and you therefore conclude that the contents is
damaged as well, please contact the forwarder immediately
in order to file a claim.
Transportation and storage should be done under normal
conditions, i. e. temperatures ranging between + 5°C and
+ 70°C and a relative humidity of max. 80%.
CAUTION!
If the unit is being stored and transported
under unacceptable conditions the unit may
be permanently damaged. Most likely these
damages are not visible from the outside.
In these cases the manufacturer will exclude
all warranty claims and obligations.

7
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
3.2 Unpacking
Completely remove all wrappings and take the unit and its
accessories out of the package.
Please check if you have received all components as
detailed on the delivery note and the accompagnying
documents and that they are undamaged.
Compare all the data on the labels of the unit with the
delivery note and your ordering file.
If you shouldn’t intend to store the packaging, e. g. for
a return shipment for repair, please recycle it in a non-
polluting manner.
4. Description of the unit
4.1 Description of function
The main component of the inductive heat shrinking unit
is the induction loop, also called inductor. It is a current-
carrying coil which produces a magnetic AS field. Metallic
objects may be retained in this coil and will be heated.
The frequency of the alternating field is adjusted in a way
that only the surface of the heat shrinking chuck is heated.
As soon as you are removing the tool manually or are
inserting the tool manually, the heating process is stopped
by switching off this alternating field.
At this time, just the surface of the heat shrinking chuck is
hot. The heat did not yet reach the interior part of the heat
shrinking chuck nor the tool. This is the reason why just
some energy is supplied. Therefore the following cooling
phase can be kept relatively short.
During the cooling phase, the chuck remains in its bracket
and the rotary table continuous to turn. Just in this phase.
Cooling is done by adaptors, which are connected via a
closed cooling system with the cooling device. The direct
contact of the heated shrinking chuck with the fitted cooling
units allow a rapid cooling – after 20 to 30 seconds the
shrinking chuck can be touched again.
The rotary table with 3 work stations allow to work without
interruptions. While the chuck is cooled down, a second
heat shrinking chuck may be heated with the inductor.
A simple adapter system allows an adjustment to all
conventional interfaces at the spindle side.
The inductive heat shrinking unit is designed in a way
that the tool change can be done within seconds. In this
connection, the low heat absorption increases the service
life of the heat shrinking chuck.
3.2 Auspacken
Packen Sie Gerät und Zubehör vollständig aus.
Prüfen Sie, ob alle Teile des induktiven Schrumpfgerätes
laut Lieferschein und Begleitunterlagen vorhanden und
unbeschädigt sind.
Vergleichen Sie die Daten auf den Typenschildern mit dem
Lieferschein und Ihren Bestellunterlagen.
Falls Sie die Verpackung nicht für spätere Verwendung,
z.B. Instandhaltungs-Rücksendung, aufbewahren wollen,
entsorgen Sie diese bitte umweltgerecht.
4. Beschreibung des Gerätes
4.1 Funktionsbeschreibung
Kernbauteil des induktiven Schrumpfgerätes ist der Induktor,
eine stromdurchflossene Spule. Dieser Induktor erzeugt ein
magnetisches Wechselfeld, welches metallische Gegen-
stände im Inneren der Spule erwärmt.
Die Frequenz des Wechselfeldes ist so eingestellt, dass
Warmschrumpffutter nur an der Oberfläche erwärmt werden.
Sobald sich das Werkzeug von Hand herausnehmen bzw.
einsetzen lässt, wird die Erwärmung durch Abschalten des
Wechselfeldes beendet.
Das Schrumpffutter ist zu diesem Zeitpunkt nur oberfläch-
lich heiß, die Wärme ist noch nicht ins Innere des Warm-
schrumpffutters und ins Werkzeug gelangt. Auf diese Weise
wird dem Warmschrumpffutter nur wenig Energie zugeführt,
die anschließende Kühlphase kann dadurch kurz gehalten
werden.
Zum Abkühlen verbleibt das Futter in seiner Halterung, der
Drehteller wird dabei lediglich in die Abkühlposition weiter-
gedreht. Das Abkühlen erfolgt durch Kühlkörper, die durch
einen geschlossenen Kühlwasserkreislauf mit dem Kühlgerät
verbunden sind. Der direkte Kontakt des erwärmten Warm-
schrumpffutters mit dem aufgesetzten Kühlkörper ermöglicht
eine schnelle Abkühlung innerhalb von ca. 30 Sekunden.
Der Drehteller mit 3 Arbeitsstationen ermöglicht ein konti-
nuierliches Arbeiten. Während ein Futter abgekühlt wird,
kann bereits ein zweites Warmschrumpffutter mit dem
Induktor erwärmt werden.
Ein einfaches Adaptersystem ermöglicht die Anpassung an
alle gängigen spindelseitigen Schnittstellen.
Das induktive Schrumpfgerät ist so konzipiert, dass Werk-
zeugwechsel in sehr kurzer Zeit durchgeführt werden
können. Durch die damit verbundene geringe Wärmeein-
bringung ist eine lange Lebensdauer der Warmschrumpf-
futter möglich.

8
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
4.2 Dynamische Spannungsanpassung
Je nach örtlicher Stromversorgung ist die Spannung im
Stromnetz starken Schwankungen unterworfen. Dies beein-
flusst die Heizleistung des induktiven Schrumpfgerätes. Bei
geringer Versorgungsspannung reicht die Heizleistung unter
Umständen nicht mehr aus, um die Aufnahmen schnell
genug zu erwärmen. Bei hoher Spannung besteht die
Gefahr, dass die Aufnahmen überhitzt werden.
Das induktive Schrumpfgerät löst dieses Problem mit
der dynamischen Spannungsanpassung. Vor Beginn
des Schrumpfvorganges wird die anliegende Spannung
gemessen. Die Steuerung passt automatisch die Betriebs-
parameter an die momentan zur Verfügung stehende Ver-
sorungsspannung an. Während des Schrumpfens wird die
Zwischenspannung angezeigt. Diese sollte nicht mehr als
40 Volt im Vergleich vor dem Schrumpfen sinken.
Auf diese Weise ist sichergestellt, dass unter allen
Betriebsbedingungen optimale Arbeitsergebnisse erzielt
werden.
4.3 Tastenfeld und Anzeige
4.2 Dynamic adjustment of voltage
Depending on the local current supply the voltage of the
mains supply may be subject to extreme fluctuations. In
turn, this influences the heating capacity of the inductive
shrinking unit. At a low distrubution voltage the heating
capacity may not be sufficient for heating the mountings
quick enough. In case of a too high voltage the mountings
may be overheated.
Theinductive heatingunitsolvesthisproblem bydynamically
adjusting the voltage. Before the shrinking process is
starting, the existing voltage is measured. The control unit
is automatically adjusting the operating parameters to the
presently available voltage supply. During the shrinking
process an intermediate clamping is indicated. Compared
to the value before the shrinking process is starting, it
shouldn’t sink lower than to 40 volt.
This assures that under all operating conditions, the
optimum operating results are achieved.
4.3 Keyboard and display
a Input key / confirmation
b Plus key for enlarging the tool-Ø
c Minus key for reducing the tool-Ø
d Starting key for inductor / confirm language
e LCD display
a Taste Eingabe / Bestätigung
b Taste Plus zum Erhöhen des Werkzeug-Ø
c Taste Minus zum Verringern des Werkzeug-Ø
d Starttaste Induktor / Bestätigung Sprache
e LCD-Anzeige

9
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
4.4 Geräteübersicht
Abbildung:
Ausführung Schrumpf- und Kühlgerät auf Rollwagen
4.4 Unit layout
Illustration:
Shrinking- and cooling device with carriage
18
12
10
11
3
2
1
ø14-16
ø18-20
ø25-32
ø10-12
ø6-8
9
8
7
6
5
19
417
15
14
13
16
20
1 Netzschalter CELSIO-Kühlgerät
2 Zirkulationsleitung Rücklauf
3 Zirkulationsleitung Vorlauf
4 Steckerverbindung-Induktor
5 Netzschalter CELSIO-Schrumpfgerät
6 Lineareinheit Induktor
7 Handgriff mit Bremse
8 Starttaste Induktor
9 Energieschlauch Induktor
10 Federzug
11 Betriebsanzeigelampe
12 Kühlkörper
13 Induktor
14 Warmschrumpffutter-Adapter
15 Drehteller
16 Werkzeugablage
17 Bedien- und Anzeigefeld
18 Rollwagen (Option)
19 Feinsicherung für Steuerelektronik
20 Kühlgerät
1. Mains plug CELSIO-Cooling Device
2. Circulation line/return pipe
3. Circulation line/flow pipe
4. Plug connection-inductor
5. Mains supply Celsio-Shrinking Unit
6. Linear unit/inductor
7. Handle with break
8. Start key inductor
9. Energy hose inductor
10. Spring adjuster
11. Unit-on indicator lamp
12. Cooling body
13. Inductor
14. Heat shrinking chuck – adaptor
15. Rotary table
16. Tool storage rack
17. Operating and display panel
18. Carriage (on option)
19. Fuse for feeble currents/control
electronics
20. Cooling unit
5. Inbetriebnahme und Bedienung
Nachfolgend ist die Inbetriebnahme des CELSIO Schrumpf-
gerätes beschrieben. Die Bedienung des Gerätes ist einfach.
Dennoch sollten Sie mit dem Gerät vertraut sein, bevor Sie
damit arbeiten.
Bei einer Fehlbedienung bestehen Gefahren
für den Bediener und das Gerät, insbesondere
das Schrumpffutter könnte überhitzen.
5. Commissioning and operation
The following paragraphs describe how to commission
the CELSIO shrinking unit. The unit is easy to handle.
However, you should be acquainted with the unit before
you start working with it.
Operating errors can jeopardize the operator
and the tool – especially if the shrinking
chuck overheats.

10
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
5.1 Aufstellung und Montage
Stellen Sie das induktive Schrumpfgerät und das Kühlgerät
auf einen ausreichend stabilen und waagerechten Unter-
grund.
Während des Betriebes dürfen die Geräte nicht schräg
stehen, gekippt werden oder Vibrationen ausgesetzt sein.
Induktives Schrumpfgerät
Das induktive Schrumpfgerät ist weitgehend vormontiert.
Lediglich die Lineareinheit (6) muss auf das Gehäuse auf-
geschraubt und ausgerichtet werden.
– Lösen Sie dazu die vier Schrauben (22).
– Setzen Sie die Lineareinheit (6) mit der Grundplatte auf.
– Drehen Sie die Schrauben (22) ein und ziehen Sie diese
leicht an.
– Setzen Sie den Induktor (13) in die Halterung der Linarfüh-
rung ein. Achten Sie darauf, dass der Verriegelungsbolzen
(19) einrastet.
– Legen Sie nun einen Schrumpffutter-Adapter (14) in den
Drehteller (15) ein.
– Setzen Sie ein passendes Schrumpffutter (21) in den
Adapter (14) ein.
– Richten Sie die Lineareinheit (6) so aus, dass der Induktor
(13) zentrisch über dem Futter (21) liegt. Ziehen Sie die
vier Schrauben (22) fest.
– Schließen Sie den Induktor mit dem Stecker (4) am
Gehäuse an.
5.1 Line-up and assembly
Position the inductive shrinking unit and the cooling unit on
sufficiently stable and horizontal ground.
During operation the unit shouldn’t be in oblique position,
shouldn’t be tilted or subjected to vibrations.
Inductive Shrinking Unit
The inductive shrinking unit is pre-assembled as much
as possible. Except for the linear unit (6) which has to be
screwed onto the housing and has to be aligned.
– Loosen the four screws (22).
– Position the linear unit (6) with the base plate.
– Turn in the screws (22) and slightly tighten them.
– Put the inductor (13) into the bracket of the linear guiding.
Make sure that the locking bolts (19) will snap in.
– Insert a shrinking chuck-adaptor(14) into the rotary table
(15) now.
– Insert a suitable shrinking chuck (1) into the adaptor
(14).
– Align the linear unit (6) in a way that the inductor (13) is
positioned centrically to the chuck (21). Tighten the four
screws (22) now.
– Connect the inductor with the plug (4) at the housing.
6
22
19 13
13
14
15
6
21

11
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
Kühlgerät
– Stellen Sie das Kühlgerät auf einen ausreichend stabilen
und waagrechten Unterbau neben oder unter dem induk-
tiven Schrumpfgerät.
– Füllen Sie das Kühlgerät mit Wasser auf. Verwenden
Sie dazu sauberes Leitungswasser und mischen Sie 1/3
(ca. 1,5 – 2 Liter) Kühlerfrostschutzmittel (normaler KFZ-
Kühlerfrostschutz) bei.
Die Befüllung erfolgt über den Schraubverschluss an
der Oberseite des Gerätes. Die Kühlschlange im Was-
serbehälter muss vollständig bedeckt sein.
– Schließen Sie eine der beiden Zirkulationsleitungen des
Schrumpfgerätes an den Vorlauf (3) des Kühlgerätes
an.
Der Anschluss erfolgt über Schnellkupplungen. Die Zir-
kulationsleitungen sind vertauschbar (die Zirkulations-
richtung in den Kühlkörpern (12) ist für die Funktion nicht
wichtig).
– Schließen Sie das Netzkabel des Kühlgerät an. Achten Sie
darauf, dass die Netzspannung mit der auf dem Typen-
schild des Kühlgeräts angegebenen übereinstimmt.
– Schalten Sie das Kühlgerät ein. Es wird jetzt Wasser in das
Kühlsystem gepumpt. Die Leitungen und die Kühlkörper
werden dabei entlüftet.
– Warten Sie, bis Wasser aus der offenen Leitung austritt.
Schließen Sie dann die Leitung an den Rücklauf (2) des
Kühlgerät an.
– Schalten Sie das Kühlgerät aus.
– Die Kühlschlange im Wasserbehälter muss stets vollstän-
dig bedeckt sein.
– Überprüfen Sie den Wasserstand im Kühlgerät und füllen
Sie gegebenenfalls Wasser nach.
Cooling unit
– Position the cooling unit on sufficiently stable and
horizontal ground next to or underneath the inductive
shrinking unit.
– Complete fill the cooling unit with water. Please use clean
tap water and add 1/3(appr. 1.5 to 2 liters) antifreeze
(normal antifreeze for cars).
Filling is done via the screwed plug on top of the unit. The
cooling coil in the water container must be completely
covered.
– Close one of the two circulation lines of the shrinking unit
at the flow pipe (3) of the cooling unit.
Connection is done via a rapid action hose coupling.
The circulation lines are exchangeable (the direction of
circulation inside the cooling bodies (12) is very important
for the proper function.
– Connect the mains supply with the cooling unit. Make
sure that the supply voltage is in accordance with the
given voltage on the type label of the cooling unit.
– Switch on the cooling unit. Water is pumped into the
cooling system now. At the same time the air is removed
from the lines of the cooling body.
– Wait until the water flows out of the open lines. Close the
lines at the return pipe (2) of the cooling unit now.
– Switch off the cooling unit.
– The cooling coil inside the water container must always
covered with water.
– Control the water level of the cooling unit and refill it if
necessary.
HINWEIS:
Für eine einwandfreie Funktion der Rückkühlanlage müssen
die Lamellen des luftgekühlten Kondensators sauber
gehalten werden. Besonders bei ölhaltiger Umgebungsluft
in Verbindung mit Staub kommt es zu einer erhöhten Ver-
schmutzung der Verflüssigerlamellen. Eine regelmäßige
Reinigung ist erforderlich (siehe Kapitel 6).
Als Option bieten wir einen Rollwagen an, welcher optimal
für die Aufstellung der beiden Geräte geeignet ist (siehe
Geräteübersicht).
NOTE:
For assuring a proper function of the recooling unit, the
cooling ribs of the air-cooled condenser must be kept clean.
Especially if the unit is exposed to lubrified ambient air in
connection with dust, there is a higher risk that the cooling
ribs are getting dirty. They have to be cleaned regularly
(see chapter 6).
Moreover, we are offering a carriage as an option. It is
ideally suitable for the line-up of both units (see assembly
drawing).

12
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
5.2 Einsetzen der Adapter
Das Adaptersystem besteht aus dem Schrumpffutter-Adap-
ter (14) und der Induktor-Anschlagscheibe (20).
Der Zweck der Induktor-Anschlagscheibe (20) ist die kor-
rekte Positionierung des Induktors über dem Schrumpffutter
(21). Durch die Abschirmung des Wechselfeldes nach oben
wird das Werkzeug nicht erwärmt.
Für jede Schrumpffuttergröße muss das richtige Adapter-
System verwendet werden.
Wird dies nicht beachtet, können Gefahren
für den Bediener und Schäden am Gerät bzw.
Werkzeug entstehen. Bei falscher Induktor-
Anschlagscheibe (20) können Streufelder aus
dem Spulenbereich austreten. Das Schrumpf-
gerät darf ohne Induktor-Anschlagscheibe
(20) nicht betrieben werden.
Schrumpffutter-Adapter (14)
Die Schrumpffutter-Adapter (14) sind mit der Größe des
Aufnahmekegels beschriftet.
– Setzen Sie den passenden Schrumpffutter-Adapter (14)
von oben in den Drehteller (15) ein.
Induktor-Anschlagscheibe (20)
Die Induktor-Anschlagscheibe (20) wird von Hand (ohne
Werkzeugschlüssel) eingesetzt und durch Verdrehen ver-
riegelt (Bajonettverschluss).
– Wählen Sie die zum Werkzeug passende Induktor-
Anschlagscheibe (20) aus.
– Setzen Sie die Induktor-Anschlagscheibe (20) von oben in
den Induktor ein. Dabei muss der rote Punkt der Induktor-
Anschlagscheibe (20) dem roten Punkt am Induktorge-
häuse gegenüberstehen.
– Drehen Sie die Induktor-Anschlagscheibe (20) mit zwei
Fingern im Uhrzeigersinn, bis sie merklich einrastet.
Das Schrumpfgerät ist nun für den Werkzeugwechsel vor-
bereitet.
5.2 Installation of the adapter
The adapter system consists of the shrinking chuck adapter
(14) and the inductor stop disc (20).
The inductor stop disc (20) used for the correct positioning
of the inductor above the shrinking chuck (21). Moreover,
the stop disk (20) controls the AC magnetic field in a way
that the tool is not heated and furthermore it protects the AC
field towards the top.
Every shrinking chuck size requires the use of the correct
adapter system.
If this is not observed, hazards can be created
for the operator and damages to the unit and/
or tools can be the result. Incorrect inductor
stop discs (20) can provoke scatter fields
which exit from the coil section. The shrink
fit machine shall not be operated without
inductor stop disc (20).
Shrinking chuck adapter (14)
The shrinking chuck adapters (14) are marked with the size
of the chuck taper.
– Insert the appropriate shrinking chuck adapter (14) from
the top into the rotary table (15).
Inductor stop disc (20)
The inductor stop disc (20) will be inserted manually (without
using a wrench or tool), and by turning the bayonet socket
it is locked (bayonet locking).
– Select the tool suitable to the inductor stop disc (20).
– Insert the inductor stop disc (20) from the top into the
inductor: The red point of the inductor stop disc (20)
must oppose the red point of the inductor housing.
– Turn the inductor disc (20) with two finger clockwise,
until it noticeable snaps in.
Now the shrinking unit is ready for a tool change.
21
20
15
14

13
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
5.3 Einschalten der Geräte
Achten Sie darauf, dass die Netzspannung mit der Angabe
auf dem Typenschild übereinstimmt. Schließen Sie die
Netzkabel an.
Absicherung der Geräte in der Stromversorgung:
– Kühlgerät: 10 Ampere.
– Induktives Schrumpfgerät: 3 x 16 Ampere.
ACHTUNG!
Die Geräte dürfen keinesfalls mit höheren
Absicherungen betrieben werden.
– Schalten Sie das Kühlgerät am Netzschalter (1) ein. Die
Umwälzpumpe beginnt zu laufen.
Das Kühlgerät benötigt keine Vorlaufzeit. Sie können
direkt nach dem Einschalten des Kühlgeräts mit dem
ersten Werkzeugwechsel beginnen.
– Schalten Sie das Induktive Schrumpfgerät am Netzschal-
ter (5) ein.
5.4 Sprache einstellen
– Drücken Sie gleichzeitig die Tasten am Display
des Schrumpfgerätes so lange, bis die eingestellte Spra-
che angezeigt wird.
– Wählen Sie mit den Tasten oder die gewünschte
Sprache aus.
– Bestätigen Sie mit Taste die ausgewählte Sprache.
5.3 Switching on the unit
Make sure that the mains supply is in accordance with the
indication on the type plate.
Connect the mains cable.
Safety fuses:
– Cooling device: 10 Amperes.
– Inductive shrinking unit: 3 x 16 Amperes.
CAUTION!
The units never should be operated with a
higher fuse-system.
– Switch on the cooling device on the mains switch (1). The
circulation pump will start to operate.
The cooling device needs no warm-up period. You can
start with the first tool change immediately after the cooling
device had been switched on.
– Switch on the inductive shrinking unit on the mains switch
(5).
5.4 Adjust the language
– Press keys simultaneously (approx. 2-3 sec.)
until language is indicated.
– Choose language with key or
– Confirm with key the choosen language.
5.5 Arbeitsablauf
Verwenden Sie beim Umgang mit Warm-
schrumpffuttern und Werkzeugen stets
Handschuhe. Durch scharfkantige Werkzeuge
besteht die Gefahr von Schnittverletzungen.
Zudem schützen die Handschuhe vor Ver-
brennungen durch heiße Warmschrumpf-
futter.
Wir empfehlen Handschuhe aus Kevlar. Diese sind atmungs-
aktiv und verschleißfest gegenüber scharfen Werkzeugen.
Kevlar schmilzt nicht und bietet einen guten Schutz vor
Verbrennungen.
Schrumpffutter vorbereiten
Das Schrumpffutter muss sauber und trocken sein, bevor
es in das Schrumpfgerät eingelegt werden darf.
Verwenden Sie keine leicht entzündlichen
Reinigungsmittel, es besteht Brandgefahr
beim Schrumpfen.
– Reinigen Sie das Warmschrumpffutter ggf. von Spänen
und Bohremulsion etc. und trocknen Sie es. Ölrückstände
können beim Erhitzen in der Aufnahme festbrennen!
HINWEIS:
Wird ein Warmschrumpffutter längere Zeit nicht benötigt,
sollte es zum Schutz vor Korrosion leicht eingeölt werden.
5.5 Operation
Please always use gloves when handling
shrinking chucks and tools. The tools have
sharp edges and cuts can be incurred easily.
Moreover gloves will also protect from burns
if you should inadvertently touch a hot shrink
fit chuck.
We recommend gloves made of Kevlar. They are respiratory
active and wear resistant against sharp-bladed tools. Kevlar
will not melt and offers good protection.
Prepare the shrinking chuck
The shrinking chuck shall be clean and dry before it is allo-
wed to be inserted into the shrinking unit.
Please do not use highly inflammable deter-
gents, as otherwise a fire might be initiated
upon shrinking.
– If necessary, chips and coolant should be removed from
shrinking chucks. Oil residues might otherwise burn into
the mating faces upon heating.
NOTE:
If a heat shrinking chuck shouldn’t be used for a longer
period of time, it should be protected against corrosion by
slightly lubrifiying it.

14
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
Schrumpfvorgang
– Wählen Sie den Werkzeugdurchmesser mit den Tasten
oder aus.
– Der eingestellte Durchmesser ist in der Anzeige zu sehen.
Taste erhöht den Wert, Taste verringert ihn.
Vergewissern Sie sich, dass der Drehteller (15) eingerastet
ist. Schieben Sie den Induktor (13) an der Lineareinheit
nach oben.
– Legen Sie das Warmschrumpffutter (21) in den Adapter
(14) ein.
– Ziehen Sie den Handgriff (7) nach vorne. Sie lösen
dadurch die Bremse des Induktorschlittens. Positionieren
Sie den Induktor (13) über dem Warmschrumpffutter.
Die Induktor-Anschlagscheibe (20) muss dabei am Warm-
schrumpffutter (21) anliegen.
Werkzeug einspannen:
– Halten Sie das Werkzeug mit der rechten Hand an die
Futterbohrung.
– Betätigen Sie die Starttaste (8) oder die Taste am Dis-
play so lange, bis Sie das Werkzeug einsetzen können.
Der Vorgang dauert ca. 5 Sekunden.
Werkzeug ausspannen:
– Halten Sie das Werkzeug mit der rechten Hand fest und
üben Sie einen leichten Zug nach oben aus.
– Betätigen Sie die Starttaste (8) oder die Taste am Dis-
play so lange, bis Sie das Werkzeug entnehmen können.
Der Vorgang dauert ca. 5 Sekunden.
Solange die Starttaste (8) bzw. gedrückt ist, leuchtet
die Betriebsanzeigelampe (11). Die maximale Dauer der
Heizphase ist aus Sicherheitsgründen begrenzt und wird
als Restzeit im Display angezeigt.
Shrinking process
– Select the tool diameter with key or first.
– The adjusted diameter is shown on the display. With
key the value increases – with key it reduces.
Make sure that the rotary table (15) is snapped in. Lift the
inductor (13) to the linear unit.
– Insert the heat shinking chuck (21) into the adaptor
(14).
– Draw the handle (7) forward: You are loosening the brake
of the inductor slide. Position the inductor (13) above the
heat shrining chuck.
The inductor stop disc (20) has to contact the heat shrinking
chuck (21).
Clamping the tool:
– Hold the tool with the right hand into the chuck bore.
– Press the start key (8) or the key on the display until the
tool is ready for use.It will take appr. 5 seconds.
Unclamping the tool:
– Hold the tool with the right hand and slightly draw it out
in vertical direction.
– Actuate the start key (9) or the key on the display until
the tool can be removed. It will take appr. 5 seconds.
While the start key (8) or is pressed, the unit-on indicator
lamp (11) illuminates. The max. heating duration is limited
for safety reasons and will be indicated as remaining time
on the display.
Während des Schrumpfvorganges erscheint im Display
folgende Anzeige:
During the shrinking process the following information is
shown on the display:

15
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
Das Warmschrumpffutter wird örtlich sehr
heiß. Bei Berührung besteht Verbrennungs-
gefahr. Das heiße Warmschrumpffutter darf
nicht herausgenommen werden. Belassen
Sie es stets in der Halterung bis es abgekühlt
wurde.
– Drehen Sie den Drehteller (15) im Uhrzeigersinn, bis er
wieder einrastet.
– Wählen Sie den passenden Kühlkörper aus. Die Kühlkör-
per sind mit der Größe der Aufnahmebohrung beschriftet.
Setzen Sie den passenden Kühlkörper (12) auf das heiße
Warmschrumpffutter.
The shrinking chuck will become locally very
hot. There is a hazard risk of burning. The hot
heat shrinking chuck shouldn‘t be taken out.
Leave it in its bracket until it cooled down.
– Turn the rotary table (15) clockwise, until it snaps in
again.
– Select the matching cooling body. The cooling bodies
are marked with the size of the mounting bore. Put the
matching cooling body (12) onto the hot heat shrinking
chuck.
ACHTUNG!
Damit der Kühlkörper nicht zerstört und
dadurch undicht wird, darf er nur bei einge-
schaltetem Kühlgerät auf ein heißes Futter
aufgesetzt werden.
Der Kühlvorgang dauert 20 bis 30 Sekunden. Während
dieser Zeit kann der nächste Spannvorgang durchgeführt
werden.
– Nach Beendigung des Kühlvorgangs ziehen Sie den
Kühlkörper ab und entnehmen das abgekühlte Warm-
schrumpffutter.
5.6 Störungen
Bei Störungen wird im Display eine Fehlermeldung
angezeigt.
– In diesem Fall lösen Sie die Bremse des Induktorschlit-
tens, indem Sie den Handgriff (7) nach vorne ziehen,
und heben den Induktor (13) sofort wieder vom Warm-
schrumpffutter ab.
WICHTIG:
Betätigen Sie die Starttaste (8) bzw. nicht
länger als nötig. Betätigen Sie die Starttaste
(8) bzw. keinesfalls mehrmals hintereinan-
der. Wird ein Warmschrumpffutter längere
Zeit mittels Induktor erwärmt, wird es rot-
glühend.
Der Vorgang ist einfach und normalerweise
kurz. Sollte das Werkzeug nicht aus- oder
einzuspannen sein, liegt ein Fehler vor.
12
15
CAUTION!
The cooling body shall only be mounted
onto the hot chuck while the cooling device
is switched on. Otherwise, the cooling body
can be damaged or becomes untight.
The cool down phase takes 20 to 30 seconds. During this
time the next clamping operation can start.
– After the cool down phase draw off the cooling body and
remove the cooled heat shrinking chuck.
5.6 Troubles
In case of troubles, the error is shown on the display.
– In this case, loosen the brake of the indicator slide with the
handle (7) by drawing it forward and take off the indicator
(13) immediately from the heat shrinking chuck.
IMPORTANT:
Do not press the start key (8) or longer than
necessary. Never actuate the start key (8) or
more than once. If the heat shrinking chuck
should be heated by the inductor for a longer
period of time, it will become red-hot.
The process is simple and short. If the tool
shouldn’t be unclamped or clamped, there
must be an error.

16
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
In diesem Fall prüfen Sie bitte:
– Ist der richtige Durchmesser eingestellt?
– Ist die Aufnahmebohrung verschmutzt?
– Weist der Schaft-Ø des Werkzeuges h6 Toleranz auf.
– Ist der Schaft des Werkzeuges unbeschädigt?
– Ist die Stromversorgung ausreichend?
Bei kleinen Leitungsquerschnitten oder bei der Verwendung
von Verlängerungskabeln kann es zu einem S pannungs-
abfall während des Heizvorganges kommen.
Dies kann folgendermaßen überprüft werden:
Taste drücken. Es erscheint folgende Anzeige:
Trouble shooting:
– Is the diameter selected correctly?
– Is the mounting bore dirty?
– Does the shank-Ø of the tool have an h6-tolerance?
– Is the tool shank damaged?
– Is the main supply sufficient?
If too small conductor cross sections are choosen or if
extension cables are used, voltage can drop during the
heating process:
Press key . The following information will appear on
the display:
Vergleichen Sie die Spannung im Leerlauf mit der Spannung,
die während des Heizens angezeigt wird. Falls die Spannung
um mehr als 35 V abfällt, muss die Stromversorgung ver-
bessert werden.
Vor einem erneuten Versuch muss das Futter vollständig
abgekühlt werden.
Lässt sich der Fehler mit den obigen Maßnahmen nicht
beheben, lassen Sie das Gerät bitte überprüfen.
Das Warmschrumpffutter wird örtlich sehr
heiß. Bei Berührung besteht Verbrennungs-
gefahr. Das heiße Warmschrumpffutter darf
nicht herausgenommen werden. Belassen
Sie es stets in der Halterung bis es abgekühlt
wurde.
Fehlermeldungen
Compare the voltage in idle with the voltage which is shown
during heating. If voltage drops by more than 35 V, the cur-
rent supply needs to be improved.
A renewed trial requires the chuck to be cooled comple-
tely.
If the error can’t be removed by the above described
trouble shooting, please send in the unit for
inspection.
The shrinking chuck will become locally very
hot. There is a hazard risk of burning. The hot
heat shrinking chuck shouldn’t be taken out.
Leave it in the bracket until it cooled down.
Errors
Anzeige Ursache Maßnahme
UEBERTEMPERATUR SPULE Spule zu heiß Abkühlen lassen
wechselt mit
SPULE FEHLT keine Spule angeschlossen Spule anschließen
DURCHMESSER FALSCH Durchmesser des Futters entspricht mit Taste bestätigen.
nicht dem eingestellten Durchmesser Richtigen Durchmesser wählen
wechselt mit
UEBERSTROM Spulenstrom zu hoch mit Taste bestätigen.
Parametereinstellung ändern
UEBERTEMPERATUR GEHAEUSE Elektronik im Gehäuse zu heiß Abkühlen lassen
Indication Cause Measures
EXCESS TEMPERATURE AT COIL Coil too hot Leave to cool
varies with
COIL MISSING No coil connected Connect coil
DIAMETER INCORRECT Diameter of chuck does not conform Confirm with key .
to set diameter Select correct diameter
varies with
OVERCURRENT Current of coil too high Confirm with key .
Modify parameter setting
EXCESS TEMPERATURE OF HOUSING
Electronic system inside the Let it cool
housing is too hot

17
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
5.7 Ausschalten des Gerätes
Bei täglichem Gebrauch des Gerätes:
– Schalten Sie beide Geräte nach Beendigung der Arbeit
am Netzschalter ab.
– Reinigen Sie das induktive Schrumpfgerät bei Bedarf
(siehe Kapitel 6).
Bei längerer Stillstandszeit:
– Schalten Sie beide Geräte am Netzschalter ab.
– Ziehen Sie beide Netzstecker.
– Reinigen Sie das Schrumpfgerät (siehe Kap. 6).
– Überprüfen Sie den Wasserstand im Kühlgerät. Die
Kühlschlange im Behälter muss stets vollständig bedeckt
sein.
6. Reinigung
Kühlgerät
Um eine einwandfreie Funktion der Rückkühlanlage zu
gewährleisten, ist es unbedingt erforderlich, dass die
Lamellen des luftgekühlten Kondensators sauber gehalten
werden.
– Schalten Sie das Gerät am Netzschalter ab.
– Ziehen Sie den Netzstecker.
– Reinigen Sie die Oberflächen der Geräte mit
einem feuchten fusselfreien Tuch.
Reinigung bei ölhaltiger Umgebungsluft:
Ölhaltige Umgebungsluft führt in Verbindung mit Staub zu
einer erhöhten Verschmutzung der Lamellen.
Beachten Sie hierbei bitte folgendes:
Durch einfaches Abkehren der Außenseite bei laufendem
Ventilator ist eine gründliche Reinigung nicht möglich.
Verwenden Sie zur Reinigung öllösende Mittel, wie z.B.
Waschbenzin. Um auch die tiefer liegenden Teile des Kon-
densators zu erreichen, empfehlen wir die Verwendung einer
Spritzpistole. Decken Sie dabei die im Unterteil eingebauten
Funktionsteile gut ab, damit sie von der Reinigungsflüssigkeit
nicht beschädigt werden. Die Reinigungsfüssigkeit muss
abfließen können.
Die Reinigung sollte in regelmäßigen Intervallen erfolgen.
Die Häufigkeit hängt vom Grad der Verschmutzung ab.
Induktives Schrumpfgerät
Das CELSIO Schrumpfgerät sollte regelmäßig gereinigt
werden.
– Schalten Sie das Gerät am Netzschalter ab.
– Ziehen Sie den Netzstecker.
– Reinigen Sie die Oberflächen der Geräte mit
einem feuchten fusselfreien Tuch.
5.7 Switching off the unit
In case of daily use please note the following:
– Switch off both units from the mains supply after having
finished work.
– Clean the inductive shrinking unit if necessary (see
chapter 6).
If the unit should be out of operation for a longer period
of time, please note the following:
– Switch off both units from the mains supply.
– Remove both mains plugs.
– Clean the shrinking unit (see chapter 6)
– Control the water level of the cooling unit. The cooling coil
must be completely covered with water.
6. Cleaning
Cooling device
In order to assure proper function of the recooling unit, it is
absolutely necessary that the cooling ribs of the air-cooled
condensor must be kept clean.
– Switch off the unit from the mains supply.
– Remove the mains plug.
– Clean the surfaces of the unit with a humid
lint-free cloth.
Cleaning of the lubricated ambient air:
The lubricated ambient air combined with dust increases
the dirt accumulation at the cooling ribs.
Therefore please note the following:
It is not possible to thoroughly clean the unit from the
outside while the fans are running. Please use an oil
soluble medium such as petroleum benzine. In order
to reach the low-lying components of the condensator,
we recommend to use a spraying gun. Please cover the
functional components which are built into the bottom part.
These components shouldn’t come into contact with the
cleaning liquid. It should be possible that the cleaning liquid
can drain off.
Cleaning should be done regularly – depending on the
degree of dirt accumulation.
Inductive shrinking unit
The CELSIO inductive shrinking unit should be cleaned
regularly.
– Switch off the unit at the mains switch.
– Remove the mains plug.
– Clean the surfaces of the unit with a humid
lint-free cloth.

18
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
Bei Reinigungsarbeiten darf keine Flüssigkeit
in das Innere der Gehäuse eindringen. Schüt-
zen Sie die Geräte vor Feuchtigkeit. Es besteht
Gefahr eines Stromschlages.
Verwenden Sie keine scharfen Reinigungs-
mittel.
Induktor
Der Induktor ist je nach Bedarf an seiner Innenseite zu
reinigen. Verdampfende Bohremulsion oder ähnliches kann
zu dessen Verschmutzung führen.
Die Verschmutzung des Induktors kann durch die Verwen-
dung gereinigter und trockener Warmschrumpffutter weit-
gehend vermieden werden.
Lineareinheit
Die Lineareinheit muss bei Verschmutzung gereinigt werden,
damit die Funktion und Leichtgängigkeit erhalten bleibt. Die
Führungsstangen sind dabei mit einem Tropfen harzfreien
Öl einzuölen, die Filze am Schlitten sind leicht mit Öl zu
tränken.
7. Wartung und Instandhaltung
Reparaturen am induktiven Schrumpfgerät oder am Kühl-
gerät dürfen nur von Fachkräften durchgeführt werden.
Arbeiten an den elektrischen Teilen der Geräte dürfen
nur von Elektronikfachkräften durchgeführt werden. Das
Öffnen der Gehäuse durch nicht autorisierte Personen ist
unzulässig.
ACHTUNG!
Bis zu 5 Minuten nach Abschalten des Gerä-
tes sind im Gehäuse noch gefährliche Rest-
spannungen vorhanden.
Wir empfehlen Ihnen, die Geräte im Reparaturfall an den
Hersteller einzusenden. Dadurch ist eine fachgerechte
Instandsetzung für einen sicheren Betrieb und eine lange
Lebensdauer der Geräte gewährleistet.
7.1 Wartung
Das CELSIO Schrumpfgerät und das Kühlgerät sind weit-
gehend wartungsfrei.
Wasserstand im Kühlgerät
Überprüfen Sie in regelmäßigen Abständen den Wasser-
stand im Kühlgerät. Füllen Sie bei Bedarf sauberes Lei-
tungswasser nach. Die Kühlschlange im Behälter muss
vollständig bedeckt sein.
During cleaning no liquid should penetrate
into the interior of the housing. Protect the
unit against moisture / humidity as this may
cause an electric shock.
Do not use aggressive detergents.
Inductor
The inductor shall be cleaned if necessary on the interior
side. Evaporating machining emulsions or similar may cause
its dirtiness.
This dirty condition can largely be prevented by using only
specified, cleaned and dry heat shrinking chucks in the
inductive shrinking unit.
Linear unit
The linear unit shall be cleaned if dirty in order to assure
proper function and smooth operation. The guide rods shall
be oiled with one drop of resin-free lubrication oil and / or
the felt seals shall be immersed lightly with oil.
7. Maintenance and servicing
Repairs on the inductive shrinking unit or on the cooling
device should only be carried out by skilled personnel. Work
on the electronic system must only be carried out by a skilled
electronics specialist. Opening a housing by an unauthorized
person is not permissible.
CAUTION!
Even 5 minutes after switching off the unit,
there are still dangerous residual tensions
existing.
If repair works should be necessary, we recommend to
return the unit to the manufacturer. The repair work is done
by skilled personnel and assures a safe operation and a
long service live of the unit.
7.1 Maintenance
The units inductive shrinking unit and cooling device are
mostly maintenance-free.
Water level of the cooling device
Check the water level of the cooling device regularly. Refill
clean tap water if necessary. The cooling coil shall be com-
pletely covered with water.

19
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
7.2 Austausch der Feinsicherung am
induktiven Schrumpfgerät
Die Feinsicherung der Steuerelektronik befindet sich neben
dem Netzanschluss auf der linken Seite.
– Schalten Sie dazu das Gerät am Netzschalter
aus und ziehen Sie den Netzstecker.
– Drehen Sie die Sicherung heraus.
– Setzen Sie eine neue Sicherung mit der Be-
zeichnung T50 mA – 500 V 6,3 x 32 ein.
ACHTUNG! Verwenden Sie nur eine Siche-
rung für 500 Volt.
– Drehen Sie die Sicherung ein und stellen Sie
den Netzanschluss wieder her.
Sollte die Sicherung erneut ansprechen, deutet das auf
einen Defekt am Gerät hin. Lassen Sie das Gerät von einer
Elektrofachkraft prüfen.
WICHTIG!
Die Sicherung ist eine Schutzvorrichtung für
Gerät und Bediener und darf auf keinen Fall
überbrückt werden.
8. Technische Daten
Induktives Schrumpfgerät:
Netzanschluss 3 x 380 V AC, 50 - 60 Hz
Leistungsaufnahme 10 kW
Absicherung der
Stromversorgung 3 x 16 A
Feinsicherung der
Steuerelektronik T50 mA – 500 V 6,3 x 32 träge
Aus-, Einspannzeit ca. 5 Sekunden
Abmessung ca. 500 x 670 x 700 mm
Gewicht ca. 45 kg
Magnetische Wechsel-
felder im Arbeitsbereich < 100 µT
Hochleistungs-Kühlaggregat Kühlgerät:
Netzanschluss 230 V AC, 50 Hz
Leistungsaufnahme 1 kW
Absicherung der
Stromversorgung 10 A
Abkühlzeit 20 bis 30 Sekunden
Abmessung ca. 565 x 440 x 335 mm
Gewicht ca. 45 kg
Gesamtmaße incl. Wagen 600 x 1000 x 1530 mm
Gesamtgewicht
incl. Wagen ca. 100 kg
zulässige Umgebungs-Temperaturen:
Lager- und Transport + 5° bis + 70° C
Betrieb + 10° bis + 50° C
7.2 Exchange of the precision fuses of the
inductive shrinking unit
The precision fuses for controlling the electronic system are
located next to the mains supply on the left hand side.
– Switch the unit off the mains supply and pull
the plug.
– Remove the fuses.
– Install new fuses, Type T50 mA – 500 V 6.3 x
32 (slow acting fuses).
CAUTION! Please use 500 Volt fuses only.
– Screw the fuses in and restore the mains
connection.
If the fuses should come off again, this indicates a defici-
ency in the unit. Please have the unit inspected by a skilled
electrician.
IMPORTANT!
The fuses are protection devices for the unit
and the operator and shall under no circum-
stances be bridged.
8. Technical data
Inductive shrinking unit:
Mains supply 3 x 380 V AC, 50 - 60 Hz
Power input 10 kW
Safety fuses for
power supply 3 x 16 A
Precision fuses for T50 mA – 500 V 6.3 x 32
controlling electronics (slow acting fuses)
Clamping and
unclamping period approx. 5 seconds
Dimensions approx. 500 x 670 x 700 mm
Weight approx. 45 kg
Magnetic AC fields
in operation range < 100 µT
High-performance cooling unit Cooling device:
Mains connection 230 V AC, 50 Hz
Power input 1 kW
Safety fuses for
power supply 10 kW
Cooling period 20 to 30 seconds
Dimensions approx. 565 x 440 x 335 mm
Weight approx. 45 kg
Overall dimensions
including carriage 600 x 1000 x 1530 mm
Overall weight
including carriage approx. 100 kg
Permissible ambient temperatures:
Storage and transportation +5° to +70° C
Operation +10° to + 50

20
Betriebsanleitung für
CELSIO Induktives Schrumpfgerät
Operating Manual for
CELSIO Inductive Shrinking Unit
9. Ersatzteile (Zusammenbauzeichnungen) 9. Spare parts (Assembly drawings)
1
18
20
23
22
21
44-47
33-43
19
5
6
7
8
9
13
12
14
15
16
17
10
11
2
4
3
3-5
6-12
14-20
25-32
