SeasonsComfort Anchor Point 158060 User manual

Anchor Point™ Two Handle Bath Faucet,
Drilled for Pop Up, Brushed Nickel, 1.2 GPM
Exclusively Distributed By:
Atlanta, GA 30339
To Reorder:
1-800-431-3000
hdsupplysolutions.com
1
Mezcladora Anchor Point™ para baño de doble maneral,
taladrada para sistema emergente, níquel cepillado, 1.2 GPM
Part #: 158060
Mfg #: 67223W-5004
USN #: 320280256
HD Supply
© 2022
NSF/ANSI/CAN 61: Q ≤ 1

Preparation / Preparación
Before beginning the assembly of this product, make sure all parts are present. Compare parts with the package contents list. If any part is missing or
damaged, do not attempt to assemble the product. Contact customer service for replacement parts.
A
Package Contents / Contenido del Paquete
Antes de comenzar el ensamblaje del producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y el
diagrama. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas.
B
C
Tools You Will Need / Herramientas que necesitarás:
Phillips Screwdriver
Destornillador Phillips
Safety Goggles
Gafas de Seguridad
Silicone Sealant
Sellador de Silicona
SILICONE
(2) Supply Lines
2 Líneas de Suministro
13
Adjustable Wrench
Llave Ajustable
Part
Pieza
Description
Descripción
Quantity
Cantidad
AFaucet / Grifo 1
BGasket / Junta 1
CQuick Install Nut / Tuerca de Instalación Rápida 2
2

1 2
Make connections to water lines. Use 1/2" I.P.S. faucet connections
(2) or use supply line coupling nuts (3)(not included) with 3/8"
O.D.ball-nose riser (1). Use wrenches to tighten connections. Do not
overtighten.
3
Flushing and checking for leaks：
Important: After installation is completed, remove aerator. Turn on
water supply and allow both hot and cold water to run for at least one
minute each. While water is running, check for leaks. Replace
aerator. This flushes away any debris that could cause damage to
internal parts. Do not lose the gasket (1) in the aerator.
4
Assembly Instructions / Instrucciones de Ensamblaje
Conecte a las líneas de suministro. Use conexiones de grifos de
1/2" IPS (2) o tuercas de acoplamiento de líneas de suministro (3)
(no incluidas) con un tubo montante de bola de diámetro exterior
de 3/8" (1). Use llaves para apretar las conexiones. No apriete
demasiado.
Cómo purgar las tuberías y comprobar que no haya fugas：
Importante: Una vez que termine la instalación, quite el aireador.
Abra el suministro de agua y deje correr agua fría y caliente durante
al menos un minuto cada una. Mientras el agua corre, controle que
no haya pérdidas. Reemplace el aireador. Esto limpia cualquier
residuo que pueda causar daño a las partes internas. No a ojes la
junta (1) en el aireador.
1
B
A
CSink
Lavamanos
Sink
Lavamanos
Push
up
Empue
hacia
arriba
Screw/Tornillo
Fig 1
C
A
SILICONE
2
3
1
Shut off water supply at angle stop. Remove old faucet. Clean sink
surface in preparation for new faucet. Ensure the gasket (B) is on the
bottom of the new faucet (A). Place the faucet (A) through the
mounting holes in the sink.
NOTE: Silicone sealant is required under the gasket (B).
Cierra el suministro de agua en la válvula de cierre angular. Retira
la mezcladora existente. Limpia la superficie del fregadero en
preparación para una nueva mezcladora. Asegúrate de que la junta
(B) esté en la parte inferior de la mezcladora nueva (A). Coloca la
mezcladora (A) en los orificios de montaje del lavabo.
NOTA: Se requiere aplicar silicona debajo de la junta (B).
From underneath the sink, secure the faucet assembly to the sink
with the quick install nut (C). Push the quick install nut (C) up over the
threads until it stops against the bottom of the sink, then hand turn
(clockwise) to tighten, as shown in the Fig 1.
Desde la parte inferior del lavabo, asegure el ensamble del grifo al
lavabo con la tuerca de instalación rápida (C). Presione la tuerca de
instalación rápida (C) hacia arriba sobre las roscas hasta que se
detenga al alcanzar la parte inferior del lavabo, luego apriete a mano
(en dirección de las manecillas del reloj) para apretarla, como se
muestra en la Fig. 1.
3

□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will be voided.
If you've followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
There are leaks from the handle.
The aerator has an irregular or
reduced water flow.
The aerator is dirty or not properly
installed.
Tighten the bonnet nut. Clean or replace
the o-ring.
Remove the aerator and check for
debris. Ensure that the rubber washer is
properly installed.
Remove the handle to check the
cartridge. Clean or replace.
The water will not shut off completely. The cartridge is dirty or broken.
Problem
Problema
Cause
Causa
Action
AcciIón
8 Cartridge C / Cartucho C
9 Gasket / Junta
7 Cartridge H / Cartucho H
186887
186926
186842
186936
5 Inverter / Inversor 186855
6 Washer / Arandela 186810
2 Handle C / Llave C
186905
1 Handle H / Llave H
186858
4 Screw / Tornillo
158765
3 Bonnet Nut / Tuerca del Bonete

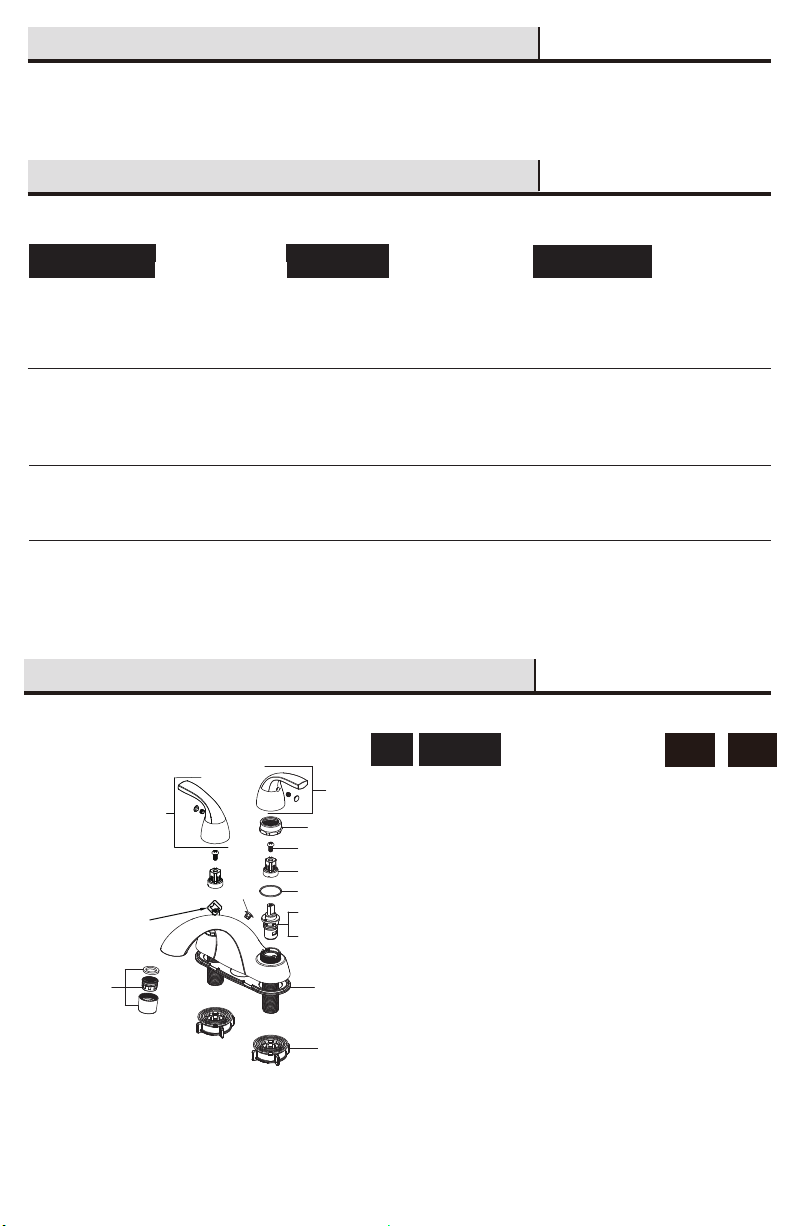

Care and Cleaning / Cuidado y Limpieza
Troubleshooting / Solución de Problemas
Hay filtración por el maneral. Aprieta la tuerca del bonete. Limpia o
reemplaza el aro tórico.
El aireador tiene un fiujo de agua
irregular o reducido.
El aireador está sucio o mal instalado. Retira el aireador y verifica si hay
suciedades. Asegúrate de que la
arandela de goma esté bien instalada.
Retira la llave para revisar el cartucho.
Limpia o reemplaza.
El suministro de agua no se corta
completamente.
El cartucho está sucio o dañado.
Replacement Parts / Repuestos
Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue estos pasos correctivos.
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta mezcladora, pues ello anulará la garantía.
Part
Pieza
Description
Descripción
10 Aerator / Aireador 186891
Apply additional silicone sealant to the beveled
side of the drain flange. Retighten and test for
leaks.
There is leaking from the sink drain at the
base of the sink.
The sink has a rough or irregular surface.
Aplica más sellador de silicona al lado biselado
de la brida del drenaje. Aprieta nuevamente y
verifica que no haya filtraciones.
Hay una filtración proveniente del desagüe
del lavamanos en su base.
El lavamanos tiene una superficie rugosa
o irregular.
2
3
4
5
6
7
8
9
10
11
12
Faucet ID tags
can be found by
removing the hot
water handle
Las etiquetas de
identificación de
la mezcladora
pueden verse al
quitar el maneral
del agua caliente
1
11 Quick Install Nut / Tuerca de Instalación Rápida 186846
12 Cap / Tapa 186844
La tuerca ciega se aflojó y el aro tórico del
cartucho está sucio o dañado.
The bonnet nut has come loose or the
o-ring on the cartridge is dirty or damaged.
4
Part #
Pieza #
USN #
USN #
322096815
322096440
322096456
322096434
322096816
