Second Wind 2124-C User manual

Rev 3 Issued: 05/01/2019
• Electric Drill
• Screwdriver/Nut driver
• Tin Snips
• Eye Protection
• Ductboard Knife
• Permanent Marker
• Tape measure
• Aluminum tape and sealant
• Multimeter
RECOMMENDED TOOLS

WARNING: FAILURE TO FOLLOW THESE RULES MAY RESULT IN SERIOUS PERSONAL INJURY
1Read these instructions carefully; failure to follow them could damage the product and cause a hazardous
situation.
2Installer must be a trained, experienced service technician
3UV Light Hazard. Harmful to bare skin and eyes. UV radiation can cause temporary or permanent loss of
vision. Never look at lamps while illuminated. To reduce the risk of exposure to UV radiation, take UV-
radiation protective measures for personnel during servicing.
4This fixture is designed for use with germicidal UV-C lamps and must be installed in compliance with com-
petent technical directions so that user’s eyes and bare skin will not be subjected to injurious rays.
5UV Light Hazard. To prevent exposure to ultraviolet light, be sure the ultraviolet air treatment system is dis-
connected before servicing any part of the HVAC system or removing any access panel or the equivalent.
6There shall not be any openings in the duct that would emit light.
7There shall not be any duct supply or return air openings or any other openings that are in direct line-of-sight
of the UV bulb.
8Check damaged parts: Before further use of the unit, any damaged part should be carefully checked to ensure
that the unit will operate properly. Any part that is damaged should be properly repaired or replaced.
9Always service unit with Second Wind replacement parts & recommended accessories (i.e. lamps, ballast).
CAUTION: Disconnect power before starting installation or maintenance.
1Personal Injury Hazard. Power supply can cause electrical shock. Disconnect power supply before servicing
or beginning installation.
2Risk of exposure to excessive ultraviolet (UV) radiation—Do not operate without all device components in
place or if sight lens is damaged.
3Equipment Damage Hazard. Ultraviolet light can cause color shift or surface degradation and sometimes
structural degradation of non-metallic components. Select mounting location that prevents exposure to plas-
tic flexible duct components, polyurethane foam insulation material, rubber hoses, wire insulations, etc. If
mounting options are limited, items above should be protected with ultraviolet resistant materials such as
aluminum foil, aluminum duct tape, or metallic shields.
4 Electrical shock hazard from 24 volt or 120/277 VAC may cause serious injury or death.
5Follow Proper Disposal Techniques for UV lamps (pg.3)
6Wear protective gloves and safety glasses when handling lamp. To prevent injury, unplug lamp connector and
allow to cool for 10 minutes before servicing.
INSTALLATION:
Prime location for installation of this device is on the supply side duct just above the condensing coil
(aka A-coil, slab coil, etc), but it can be installed on the return side if necessary.
1. Disconnect air handler from supply power.
2. Product shall be mounted only on metal components OR fiberglass ductboard of air ducts or air handlers
(AHU). If installing on fiberglass ductboard, reinforcement around mounting location may be required.
3. Drill or Cut a hole 2-1/2 to 3” diameter in the ducting/ductboard for mounting over or around coil exterior.
The lamp should be installed a minimum of 2-3 inches, away from the coil or pan surface.
4. Remove masking from adhesive foam on back of mounting plate. Insert 2124-Z in ductwork cutout. With
the ballast lead cord at the bottom of the unit, press 2414-Z against ductwork wall, exercising caution if fiber-
glass ductboard application. If mounting to sheetmetal ductwork, use mounting plate as template and secure
with supplied self-tapping screws.
5. Affix ballast near 24V power supply with included mounting hardware.
6. Open cover to reveal lamp connector (see lamp replacement procedure on page 3). Affix lamp connector to
lamp base.
7. Connect ballast to 24V transformer.
8. Replace protective covers previously removed and re-connect to supply power.

If the unit does not work, check the following:
Electrical Supply/Wiring—Verify that the electrical service is operating correctly.
Ballast—If ballast LED does not illuminate, there is no power to the ballast or the ballast has failed and requires
replacement. Confirm power supply and proper transformer operation (if present). If power is proper and within
proper voltage (19-30V), contact supplier for replacement ballast
Transformer—If a transformer is employed to provide power to the unit (not provided by Second Wind), it
should be tested in accordance with instructions provided with unit when installed.
Lamp—Verify that the lamp is not broken and is properly seated in the lamp connector. To check this, follow
steps in the ’Lamp Replacement’ section with one exception: you should not remove and replace the lamp. If the
lamp is broken read the ‘Lamp Disposal’ section of this manual. Other lamp failure notifications will be shown
on display LED on ballast
The Second Wind Ultraviolet Germicidal 24 Volt Lamp is designed for 16,000
hours of continuous operation. After 16000 hours (approx 22 months) intensity
of the lamp inside the duct diminishes and should be replaced. Ballast# 010303
will display need for lamp change. Replacement of the lamp is recommended
by a qualified HVAC Service Technician.

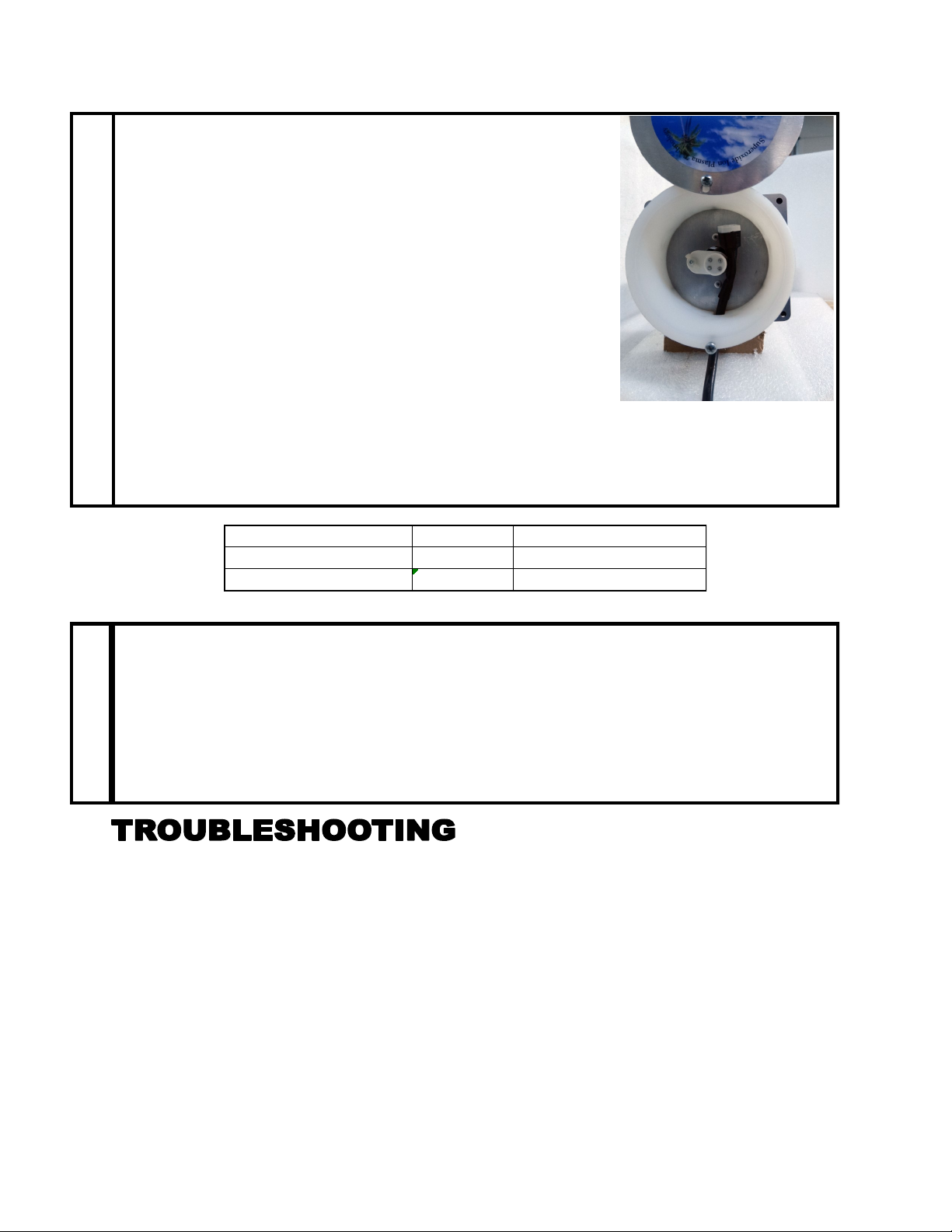

1. Disconnect electrical service and turn unit off.
2. Loosen (2) screws holding faceplate and rotate faceplate to expose lamp
connection to ballast. Secure top screw to stabilize plate during service.
3. Disconnect lamp connector from lamp base and remove plastic wing nut
from lamp base.
4. Remove old lamp CAUTION: old lamp may still be hot!
5. Replace the old lamp with the new lamp, making sure the new lamp is
clean and properly seats in rubber grommet at end of PCO module. Clean
the new lamp with an alcohol wipe if dirty or has fingerprints on it.
6. Secure lamp to chassis with plastic wing nut.
7. Attach lamp connector to the lamp base. Return faceplate to original install
location and secure screws.
8. Reconnect unit to electrical service.
9. If lamp does not immediately illuminate, turn off electrical service and unit. Reverse pin contacts in connect-
or by rotating connector 180 degrees
LAMP REPLACEMENT
UV lamps contain mercury like other household lamps and must be disposed of properly. State requirements
and recycling opportunities vary, go to www.lamprecycle.org for State Regulations & Contacts. Please con-
tact your county waste collection department for proper disposal details.
USE GLOVES AND EYE PROTECTION
If a lamp is broken, do not use a vacuum cleaner to pick up the waste . Instead, sweep up the waste into a plas-
tic bag and seal. Contact your county waste collection department for proper disposal details.
LAMP (MODEL 2124-Z) 1082 SIPT EVERY 2 YEARS
LAMP (MODEL 2124-C) SF-1082LR-TC EVERY 2 YEARS
BALLAST 010303 AS REQ'D
LAMP DISPOSAL

• Perceuse Électrique
• Tournevis/Tourne-écrou
• Cisailles
• Lunettes de Sécurité
• Couteau de Panneau de Conduit
• Marqueur Permanent
• Ruban à mesurer
• Ruban d’Aluminum et scellant
• Multimètre
OUTILS RECOMMANDÉS

AVERTISSEMENT: NON-RESPECT DES CONSIGNES PEUVENT RÉSULTÉ EN DE GRAVES BLESSURES
1Lisez le mode d’emploi attentivement; non-respect des consignes pourrait endommagé ce produit ou causer
une situation dangereuse.
2Installateur doit être un technician de service formé et expérimenté
3Risque de lumière UV. Nocif à la peau nue et aux yeux. Le rayonnement UV peut causer la perte de vision
temporaire ou permanent. Ne regarde jamais aux lampes illuminés. Pour réduire l’exposition aux risques du
rayonnnement UV, prends des mesures de protection contre le rayonnement UV pour tout personnel durant
l’entretien.
4Ce luminère à été conçu pour être empolyer avec des lampes germicides UV-C et doivent être installé en sui-
vant des directives techniques compétants pour que les yeux et la peau nue de l’utilisateur ne seront pas en
risque aux rayonnement nocifs.
5Risque de lumière UV. Pour empêcher l’exposition au lumière ultraviolette, assurez-vous que le system de
purification de l’air est débranché avant commencer l’entretien du system CVC, ou avant d’enlever un pan-
neau d’accès ou equivalent.
6Il ne peut pas avoir des ouvertures dans le conduit qui laissera émettre de la lumière.
7Il ne peut pas avoir une alimentation en air ou d’ouvertures d’évacuation de l’air ou n’importe quel autre ou-
vertures qui sont en voit directe à l’ampoule UV.
MISE EN GARDE: Débranche l’aimentation avant commencer l’installation ou l’entretien.
1Risque De Blessure. Alimentation électrique peut causer un choq électrique. Débranche l’alimentation élec-
trique avant entretien ou démarrer l’installation.
2Risque d’exposition au rayonnement ultraviolette (UV) excessive —N’employé pas sans que tout compo-
santes soit en place ou si la lentille est endommagé.
3Risque d’Endommagement de l’Équipment. La lumière ultraviolette peut cause un changement de couleur ou
degradation du surface et parfois un degradation des composantes non métalliques. Choisi un endroi de fixa-
tion qui évite l’exposition au composantes de conduit en plastique malléable, matériel d’isolation en mousse
polyuréthane, tuyaux en caoutchouc, isolation des fils, etc. Si les endroits de fixation sont limités, les compo-
santes au dessus doivent être protéger avec des matériels resistant au rayonnement ultraviolette telle que le
papier alu, ruban de conduit en aluminum, ou un écran métallique.
4 Risque de Choc Électrique de 24 volt ou 120/277 VAC peut provoquer des blessures graves ou la mort.
5Suivez les Pratiques d’Élimination Approprié pour les ampoules UV (pg.3)
6Portez des gants de protection et des lunettes de sécurité en manipulant les ampoules. Pour prévenir des
blessures, débranche le connecteur d’ampoule et laissez la refroidir pendant 10 minutes avant commencer
l’entretien.
INSTALLATION:
Endroit preferable pour l’installation de cet equipment est sur le côté avec le conduit d’alimentation juste par
dessus du serpentin de condensation (bobine-A, bobine à dalle, etc), cependant il est possible de installer sur le
côté du conduit de retour, si necessaire. Voir les figures en bas.
1. Débranchez le centrale de traitement de l’air de l’alimentation électronique.
2. Les produits doivent être fixer à des composantes métalliques des conduits ou au centrale de traitement d’air
(CTA) seulement. Si installation se fait sur un conduit en fibre de verre, un plaque d’adaptation doit être utili-
sé.
3. Perce un trou de 2-1/2 to 3” de diameter dans le panneau de conduit pour un fixature sur ou autour un bobine
externe. La lampe devrais être installé d’un distance minimum de 2-3 pouces, à un maximum de 36 pouces
du bobine ou surface du plat.
4. Retirer la protection de l’autocollant sur le dos du plaque de montage. Insérez 2124-Z dans le découpe des
conduits. Avec le cordon du ballast en bas de l’appareil, appuyer le 2414-Z sure le mur du conduit, avec pru-
dence si le panneau de conduit est en verre de fil. Si fixé sur un conduit en tôle, utilisez la plaque de montage
comme un modèle et sécuriser avec des vis autotaraudeuses.
5. Attachez le ballast proche de l’aimentation électrique à 24V avec le quincaillerie fourni.
6. Ouvre le couverture pour réléver le connecteur (voir le ‘remplacement de lampe’ à page 3). Attachez le con-
necteur au socle de lampe.
7. Connectez le ballast au transformateur à 24 Volts.
8. Remplace les couvertures et reconnecter l’alimentation électrique.

Si l’appreil ne fonctionne pas, vérifie le suivant:
Alimentation Électrique/Fillage—Vérifie que le service électrique fonctionne correctement.
Ballast—Si l’affichage LED n’est pas allumé, si il n’y a pas d’alimentation au ballast, ou si le ballast a échoué et
est en besoin de remplacement. Vérifie l’alimentation électrique et la fonctionalité du transformateur (si présent).
Si tout fonctionne correctement dans les paramètres appropriés de voltage (19-30V), contactez la fournisseur pour
un nouveau ballast
Transformateur—Si un transformateur est utilisé pour alimenter l’appareil, (non fourni par Second Wind), il
devrait être verifier en conformité avec les consignes fourni avec l’appareil à l’installation.
Lampe—Vérifie que la lampe n’est pas cassé et est bien placer dans le connecteur. Pour pouvoir vérifié, suivez
les étapes dans la section “Remplacement de la Lampe” avec un exception: prière de ne pas enlevé la lampe si
c’est cassé, mais au lieu suivre les étapes dans la section “Élimination de la lampe” de cette mode d’emploi. Les
autres notifications de problems avec la lampe serai visible sur l’affichage LED du ballast.
La lampe germicide ultraviolette à 24 Volts de Second Wind à été conçu pour
un fonctionnement constant de 14000-16,000 heures. Après 16000 heures
(environs 22 mois) l’intensité de la lampe dans le conduit diminue et dois être
remplacé. Ballast# 010303 va affiché le besoin pour le remplacement. C’est
conseillé d’avoir un technician de système CVC formé pour facilité le replace-
ment de la lampe.

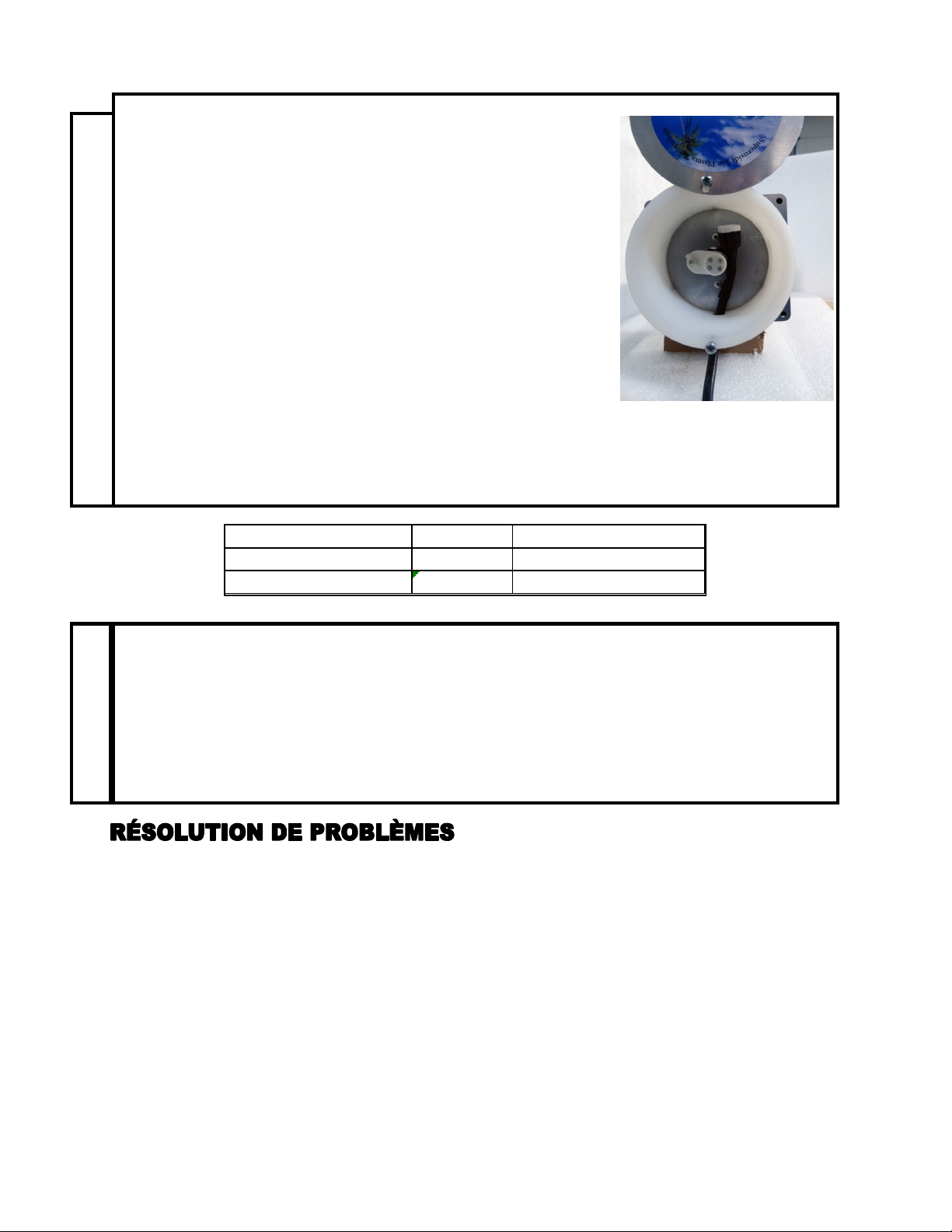

1. Débranche la service électrique et éteignez l’appareil.
2. Enlève le support-Z de la fixature et débranche la connecteur du socle de
lampe OU enlève la connecteur du socle de lampe des apparails fixé ex-
terne.
3. Enlève les écrous papillon en plastique de la plaque de serrage avec un
oeillet et retire la lampe ancienne. MISE EN GARDE: la lampe usé peut
être encore chaud!
4. Remplacez l’ancienne lampe avec une nouvelle lampe, en Assurant que la
nouvelle lampe est propre et est bien placer en bas du découpe ‘figure-8’.
Si la lampe est sale ou a des empreintes digitales, essuie-les avec de
l’alcool.
6. Retournez la plaque de serrage par-dessus la nouvelle socle de lampe et
sécuriser avec des écrous papillon en plastique.
7. Attachez le connecteur au socle de lampe. Retournez le support-Z assemblage à son endroit de fixation origi-
nal.
8. Allumer le service électronique et l’appareil.
9. Si la lampe ne s’allume pas immédiatement, éteindre le service électronique et l’appareil. Inverse les broches
par tournez le connecteur 180 degrees.
REMPLACEMENT DE LA LAMPE
Les lampes UV est contenu du mercure comme les autres lampes ménagers et doivent être éliminé correctement.
lamps contain mercury like other household lamps and must be disposed of properly. Les exigences selon l’État
et les options sont variés, visite www.lamprecycle.org pour les exigences et les contacts. S’ils vous plaîs join-
dre votre service regional de collecte de déchets pour des details supplémentaire,
PORTER DES GANTS ET DES LUNETTES DE SÉCURITÉ
Si une lampe est cassé, prière ne pas utilisé un aspirateur pour ramasser les déchets. Au lieu, bilayer les dé-
chets dans un sac en plastique et scellez-le. Contacter votre service régional de collecte de déchets pour l’élimina-
tion approprié.
LAMP (MODÈLE 2124-Z) 1082 SIPT CHAQUE 2 ANS
LAMP (MODÈLE 2124-C) SF-1082LR-TC CHAQUE 2 ANS
BALLAST 010303 AU BESOIN
ÉLIMINATION DE LA
This manual suits for next models
1
Table of contents
Languages:
Other Second Wind Air Cleaner manuals

Second Wind
Second Wind 2412-FC User manual

Second Wind
Second Wind 2124 Manual

Second Wind
Second Wind 7512 User manual

Second Wind
Second Wind 1625K User manual

Second Wind
Second Wind 2414-PREMIUM User manual

Second Wind
Second Wind 2000 Manual

Second Wind
Second Wind 2414 User manual

Second Wind
Second Wind 2000 Manual

Second Wind
Second Wind 9000 Manual

Second Wind
Second Wind 1000KCS Manual
