ThinPrint® Gateway
TPG-25
Quick Installation Guide
Overview [en]
This Quick Installation Guide provides
a description of the installation of the
TPG-25. It contains the following
information:
General Information
Safety Regulations
Hardware Installation
Software Installation
Getting Started
Configuring the ThinPrint®
Gateway
Please note the table of contents on
page 3. Should you have any further
questions, please contact our support
hotline.
Überblick [de]
Dieser Quick Installation Guide
beinhaltet eine Beschreibung der
Installation des TPG-25. Sie erhalten
die folgenden Informationen:
Allgemeine Information
Sicherheitsvorschriften
Hardware-Installation
Software-Installation
Erste Schritte
ThinPrint® Gateway
konfigurieren
Beachten Sie das Inhaltsverzeichnis
auf Seite 15. Falls Sie noch Fragen
haben, kontaktieren Sie unsere
Support- Hotline.

2 Quick Installation Guide
Date of Manufacture

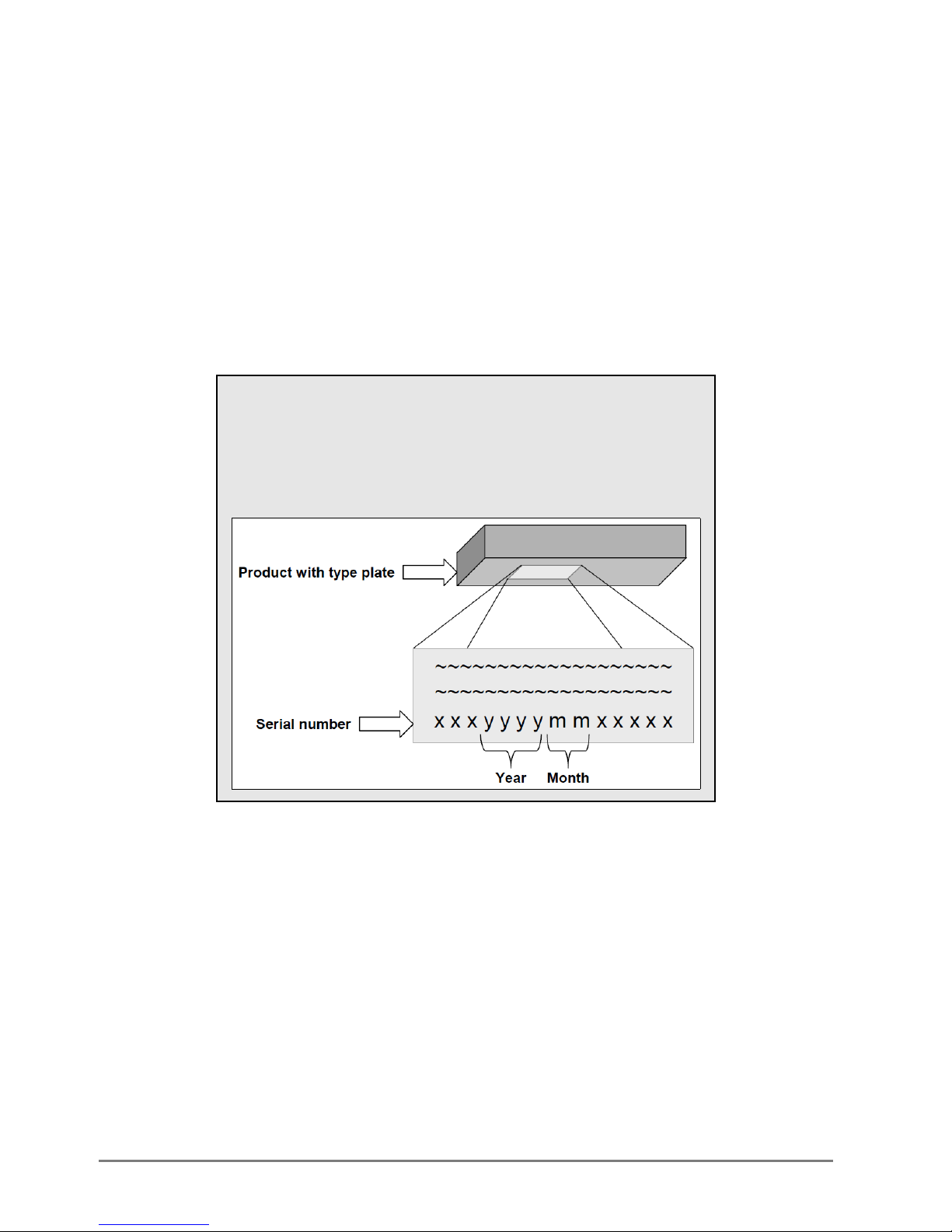

The serial number includes the date of manufacture.
The serial number can be found on the type plate.

Quick Installation Guide [en] 3
2 General Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Purpose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Scope of Supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Technical Data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
LED Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2 Safety Regulations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2 Hardware Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2 Software Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2 Getting Started: InterCon-NetTool. . . . . . . . . . . . . . . . 11
Starting the InterCon-NetTool . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Assigning an IP Address to the TPG-25. . . . . . . . . . . . . . . . . . . .12
2 Configuring the ThinPrint® Gateway. . . . . . . . . . . . . . 13
Table of Contents

4 [en] Quick Installation Guide
General Information
Purpose
The ThinPrint® Gateway 'TPG-25' decompresses ThinPrint print jobs and sends
them in a decrypted way to the relevant network printers. To this purpose, the
TPG-25 contains a fully embedded ThinPrint Client. The TPG-25 allows you to
embed up to two network printers into the network.
The administration of the TPG-25 is done via the 'TPG Control Center'.

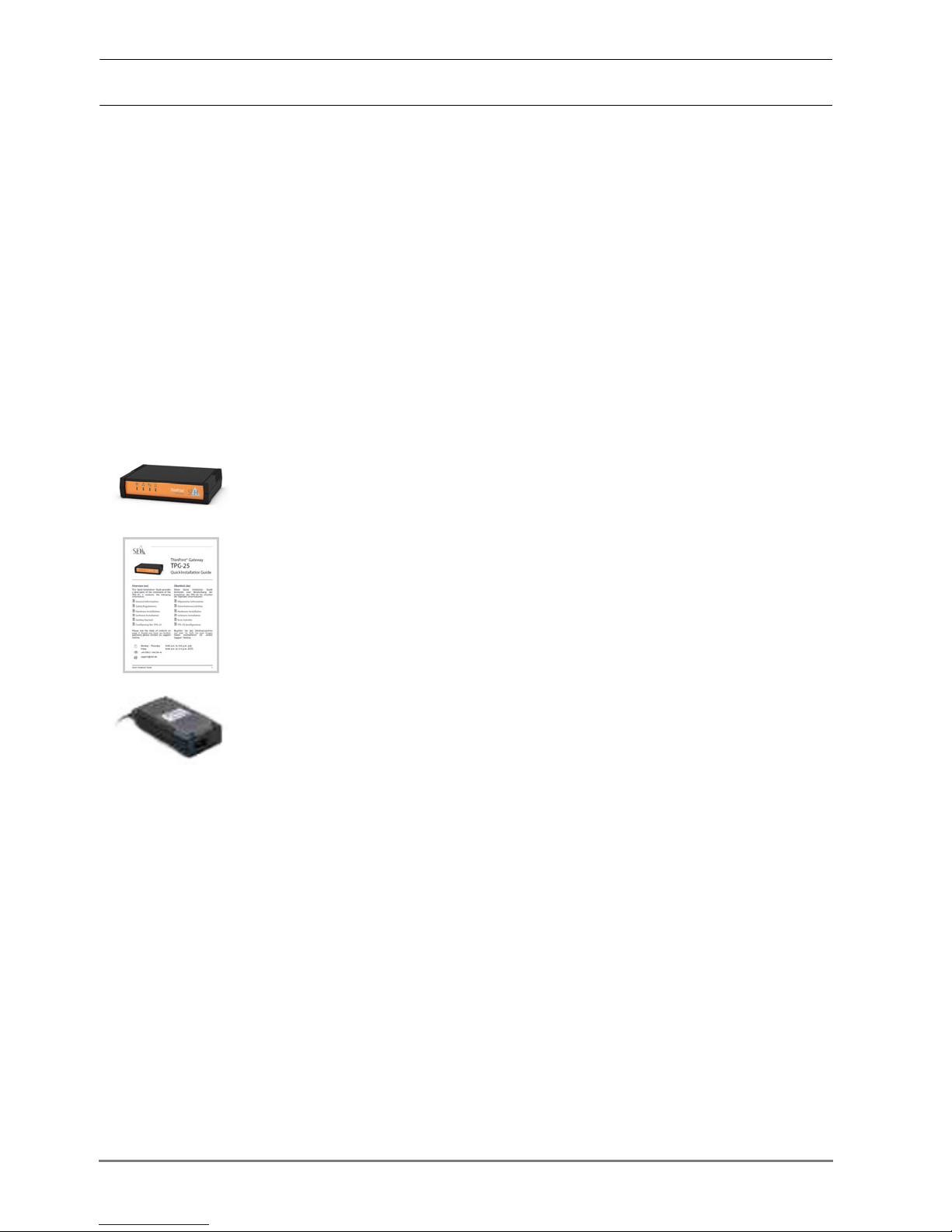

Scope of Supply
Please check the package content before getting started:
TPG ThinPrint® Gateway 'TPG-25'
Quick
Installation
Guide
The Quick Installation Guide provides a brief
description of the installation of the TPG-25.
(This document)
Power pack External power pack

Quick Installation Guide [en] 5
Technical Data
Properties Values
Network connector logical:
physical: -IEEE 802.3
-RJ-45 (STP Cat. 5)
Device connection - 1 × USB 2.0 Hi-Speed
Current input - 500 mA @ 5 VDC (plus 500 mA for the USB port)
Operating environment - Ambient temperature: 5–40 °C
- Relative humidity: 20–80%
Dimensions - Width: 140 mm
- Height: 32 mm
- Depth: 99 mm
- Weight: 150 g

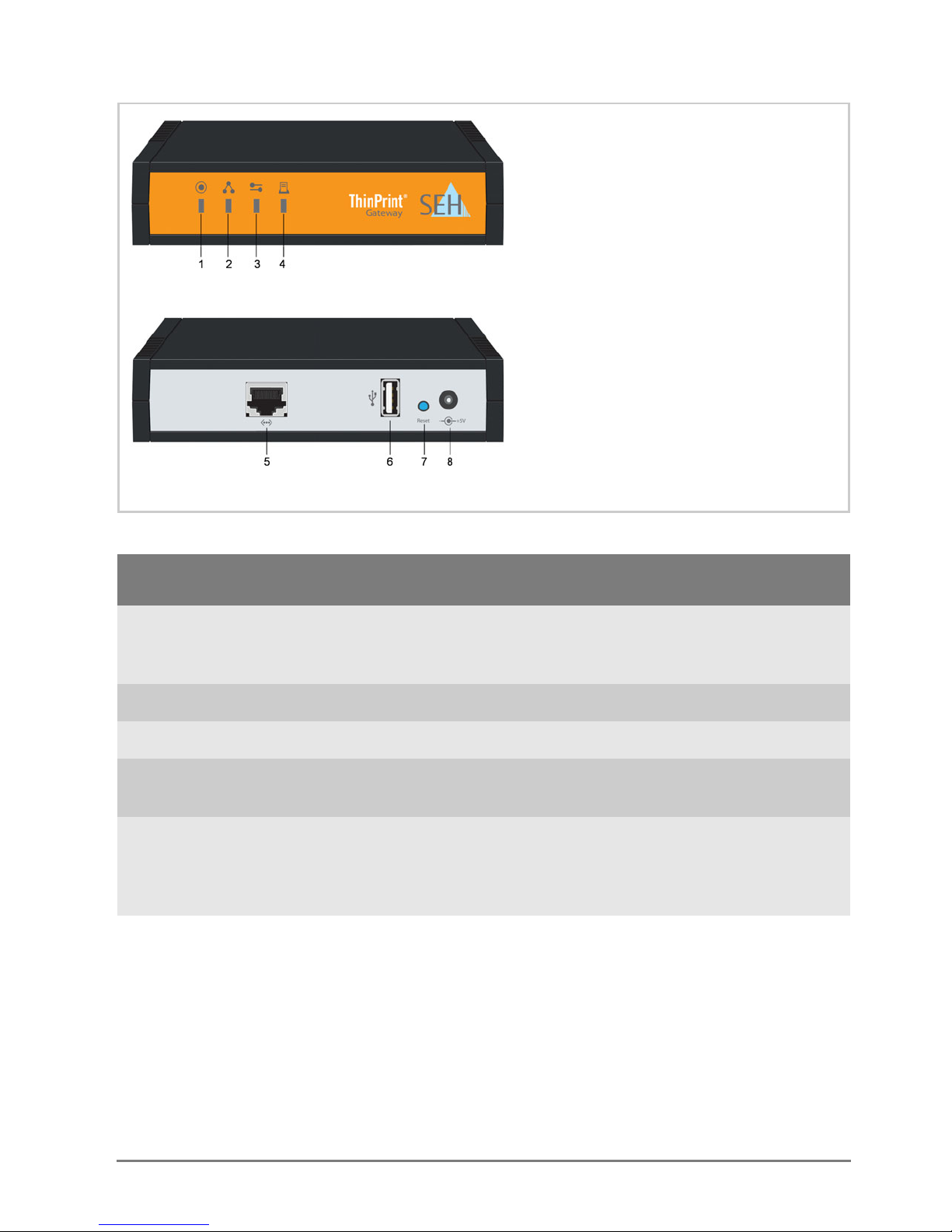

1) Activity LED (green)
2) Network status LED (green)
3) Server communication LED
(green/orange/red)
4) Print status LED (green/orange/red)
5) Network connector (RJ-45) for
1000BaseT, 100BaseTX and 10BaseT
6) USB port for the saving of parameters,
buffering of print jobs, etc.
7) Status/reset button
8) Connector for the included power pack
Rear view
Front view

6 [en] Quick Installation Guide
LED Display
The LEDs of the TPG-25 provide information about its status.
LED Action Color Description
Activity flashing at
irregular
intervals
flashing
green
green
Indicates the exchange of network data packets.
The TPG is in the BIOS mode.
Network status permanently
on
permanently
off
green
-
There is a connection to the network.
There is no connection to the network.
Server
communication permanently off
permanently
on
flashing
permanently
on
flashing
lighting up
once (1 s)
-
green
green
orange
orange/
green
red
The Connection Service has not been configured.
There is currently no communication with the
ThinPrint server.
The ThinPrint Connection Service has been
configured and established. There is currently no
communication with the ThinPrint server.
A:The Connection Service has not been
configured. Currently communication takes
place with the ThinPrint server.
B:The ThinPrint Connection Service has been
configured and established. Currently
communication takes place with the ThinPrint
server.
The ThinPrint Connection Service has been
configured, but not established. There is currently
no communication with the ThinPrint server.
The ThinPrint Connection Service has been
configured, but not established. Currently
communication takes place with the ThinPrint
server.
The connection to the ThinPrint server has been
denied by the TPG.

Quick Installation Guide [en] 7
For further information about the query of printer messages and printer statuses,
refer to the TPG user manual.
Print status permanently
on
permanently
on
flashing
permanently
on
flashing
permanently
off
green
orange
orange/
green
red
red/
green
-
Printers have been configured. The status and the
messages of all printers could be queried.
Printers have been configured. The status and the
messages of some printers could be queried.
Printers have been configured. The status and the
messages of some printers could be queried. Print
jobs will be buffered for printers of which the status
and messages could not be queried.
Printers have been configured. No printer statuses
and messages could be queried.
Printers have been configured. No printer statuses
and messages could be queried. All print jobs will
be buffered.
A:No printers have been configured.
B:Querying printer statuses and messages
(monitoring via 'ping' and SNMP) is deactivated.
LED Action Color Description

8 [en] Quick Installation Guide
Safety Regulations
TPGs are network devices for use in office environments. The TPG-25 is used in
TCP/IP networks.
Before starting the initial setup procedure and during the operation of the TPG,
please note the following safety regulations. Their purpose is to protect yourself
and others from personal injuries, and avoid damage to the equipment.
Read the documentation and make sure that your system meets the
requirements listed therein.
Avoid contact with humidity or liquids.
The device must only be connected and operated if it is in perfect condition.
Make sure that no-one steps on or stumbles over the cables.
If the supplied power cord cannot be used in your country, acquire an
appropriate power cord that suits national provisions. For more information,
please consult your retailer.
Do not connect a telephone cable to the RJ-45 connector. The RJ-45
connector may only be connected to SELV voltages. For the connection to the
RJ-45 connector only STP cabling (category 5 or better) may be used. The
shielding must fit flushly to the connector.
Do not open the housing. Do not put objects on top of the housing. The device
must be placed on a solid surface with no vibration.
The device must only be operated using the power pack included in the
package.
Only use a certified USB cable (< 3 m) listed at www.usb.org.

Quick Installation Guide [en] 9
Hardware Installation

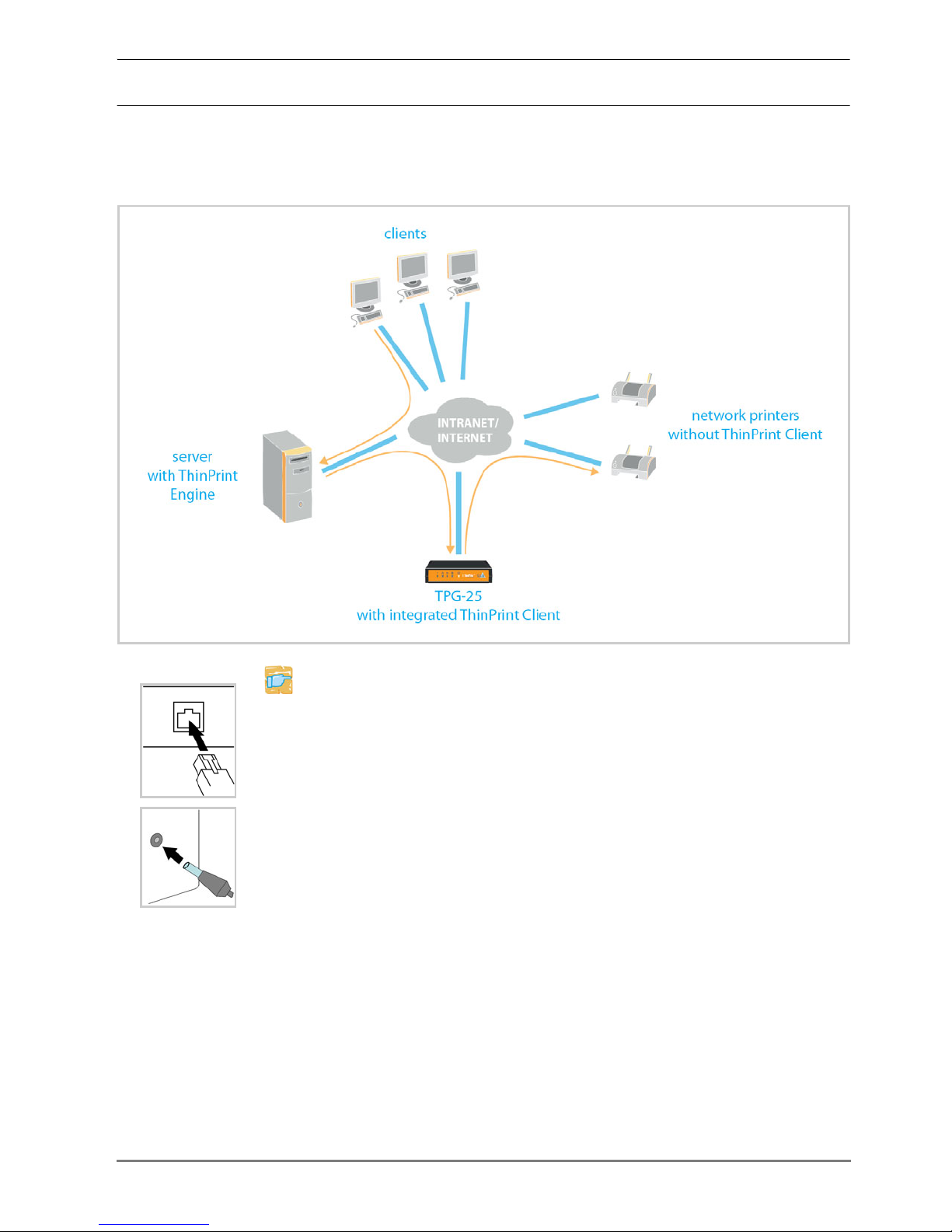

The TPG-25 supports communication between up to two network printers and
ThinPrint servers.
Proceed as follows:
1. Connect the network cable (RJ-45) to the TPG-25.
2. Connect the power cord to the TPG-25.

10 [en] Quick Installation Guide
Software Installation
The 'InterCon-NetTool' has been developed by SEH Computertechnik GmbH for
the administration of SEH network devices. By means of this tool you can assign
a suitable IP address to the TPG-25, as described below.
In order to use the InterCon-NetTool, the program must be installed on a
computer. Different installation files are available, depending on the operating
system.
First, you have to download the installation file for the InterCon-NetTool from
the homepage of the SEH Computertechnik GmbH:
http://www.seh-technology.com/products/thinprint-gateways/products/tpg-25-
downloads.html
Scan this QR code using your smart phone to get direct access to the homepage.
Proceed as follows:
1. Start the InterCon-NetTool installation file.
2. Select the desired language.
3. Follow the installation routine.
The InterCon-NetTool will be installed on your client.

Quick Installation Guide [en] 11
Getting Started: InterCon-NetTool
Starting the InterCon-NetTool
Start the InterCon-NetTool on your client via the Windows start menu.
(Start All Programs SEH Computertechnik GmbH InterCon-NetTool)

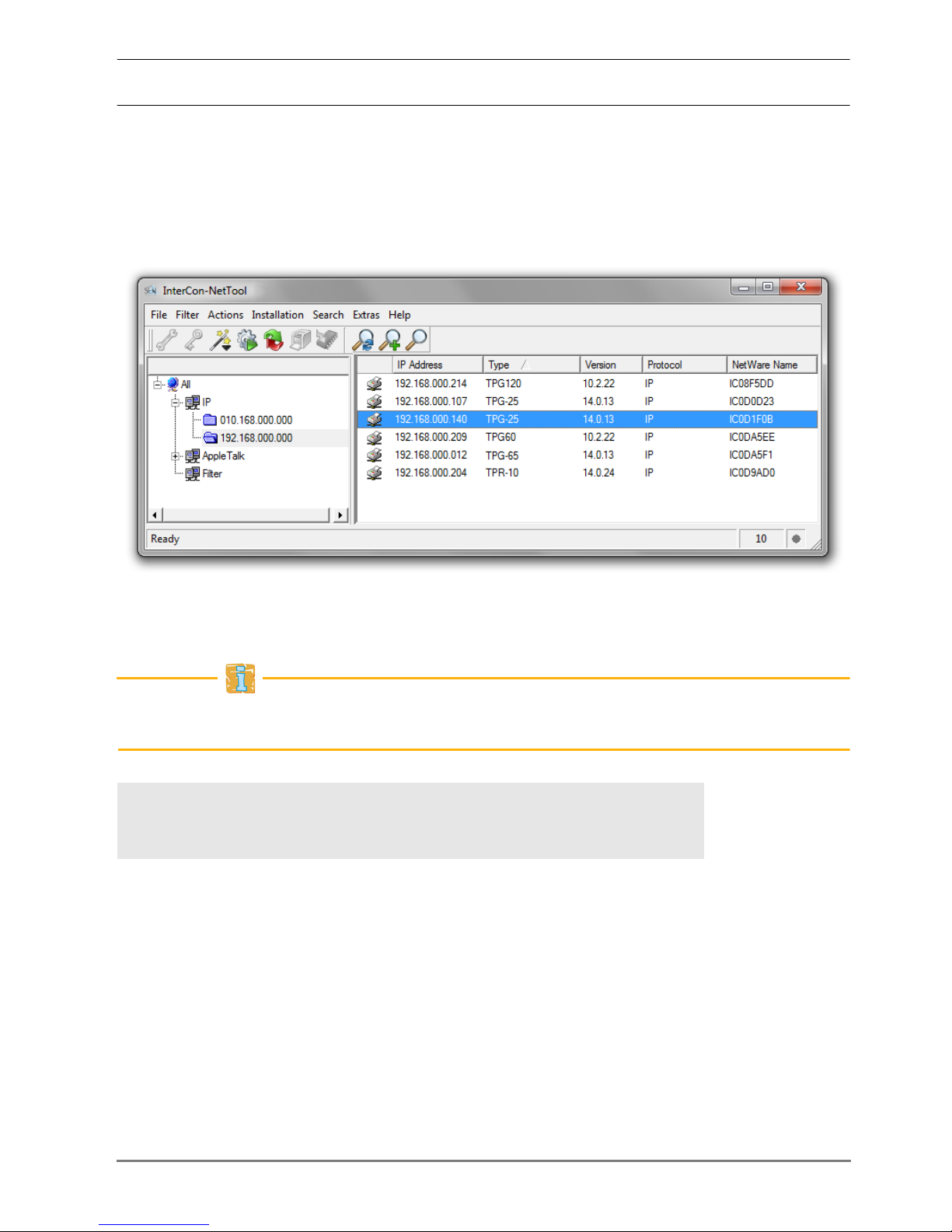

After the InterCon-NetTool was started, it searches the network for existing
devices and displays them in the 'device list'.
During the initial configuration, the client and the TPG-25 must be assigned to
the same local network segment.
Detailed information on how to use the InterCon-NetTool can be
found in the Online Help. To start the Online Help, select Help –
Online Help from the menu bar.


12 [en] Quick Installation Guide
Assigning an IP Address to the TPG-25
Once the TPG-25 is connected to the network, it checks whether an IP address
can be obtained via the boot protocols BOOTP or DHCP. If this is not the case, the
TPG-25 assigns itself an IP address via ZeroConf from the address range
(169.254.0.0/16) which is reserved for ZeroConf.
Once the TPG-25 has automatically received an IP address via a boot protocol,
you can save a freely definable IP address in the TPG-25.
Wizards facilitate the installation and configuration of network devices via the
InterCon-NetTool. Wizards are subprograms aimed at querying required
parameter values.
The IP Wizard is available for the TPG-25. You can easily enter the desired IP
address and save it in the TPG-25 using the IP Wizard.
Proceed as follows:
1. Start the InterCon-NetTool.
2. Mark the TPG-25 in the device list.
The TPG-25 is displayed in the device list under 'ZeroConf' with an IP address from the
address range (169.254.0.0/16) which is reserved for ZeroConf.

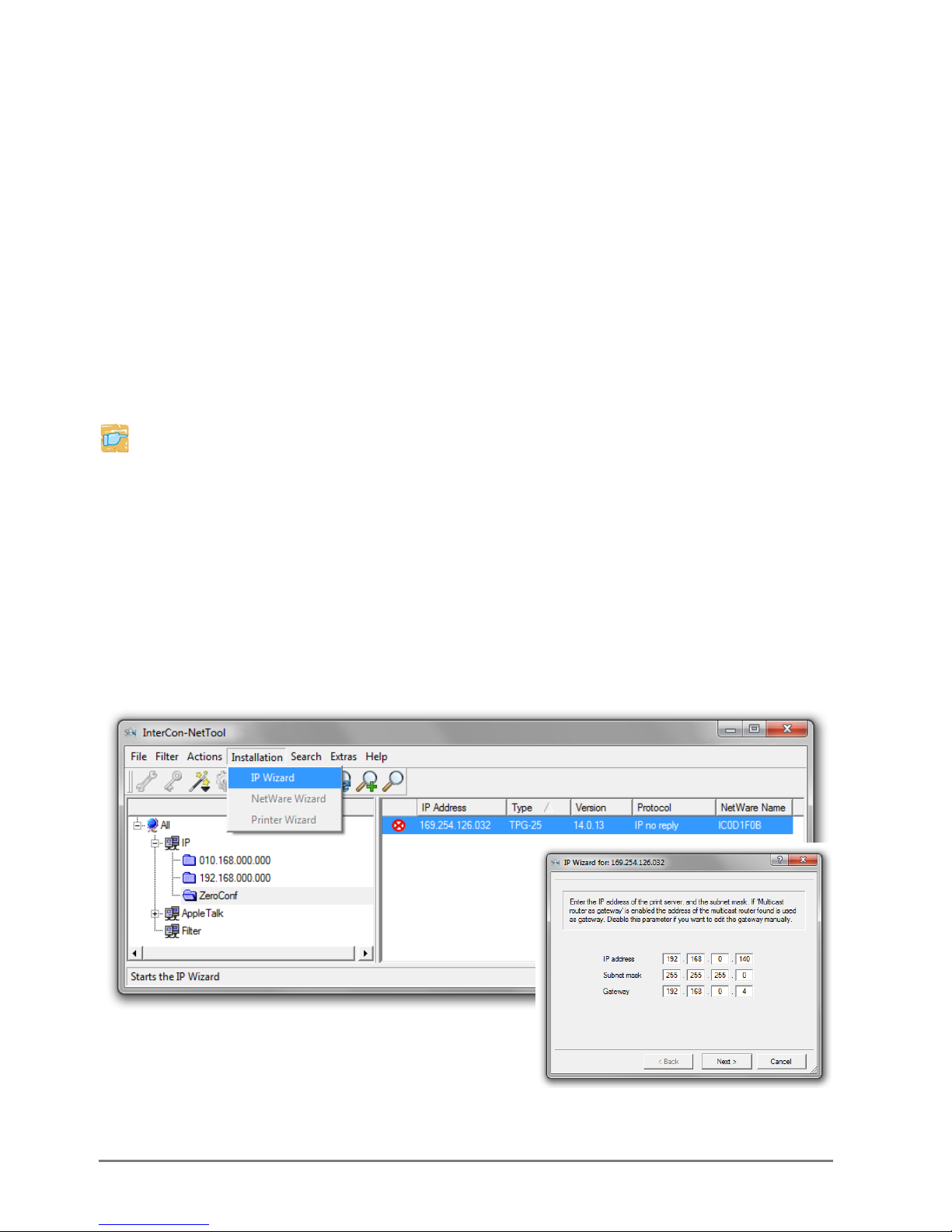

3. Select Installation – IP Wizard from the menu bar.
The IP Wizard is started.
4. Follow the instructions of the IP Wizard.
The settings are saved.

Quick Installation Guide [en] 13
Configuring the ThinPrint® Gateway
The TPG-25 can be configured and monitored via the TPG Control Center. The
TPG Control Center is stored in the TPG-25 and can be launched by means of a
browser (Internet Explorer, Mozilla Firefox, Safari).
Proceed as follows:
1. Open your browser.
2. Enter the IP address of the TPG-25 as the URL.
The TPG Control Center appears in the browser.
If the TPG Control Center is not displayed, check the proxy settings of your browser.
Detailed information about the configuration of the TPG-25
can be found in the Online Help of the TPG Control Center.
To start the Online Help, click the '?' icon.


14 [en] Quick Installation Guide

Quick Installation Guide [de] 15
2 Allgemeine Information . . . . . . . . . . . . . . . . . . . . . . . . . 16
Verwendungszweck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
LED-Anzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
2 Sicherheitsvorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2 Hardware-Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
2 Software-Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2 Erste Schritte mit dem InterCon-NetTool. . . . . . . . . . 23
InterCon-NetTool starten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
TPG-25 eine IP-Adresse zuweisen. . . . . . . . . . . . . . . . . . . . . . . . .24
2 ThinPrint® Gateway konfigurieren. . . . . . . . . . . . . . . . 25
Inhaltsverzeichnis

16 [de] Quick Installation Guide
Allgemeine Information
Verwendungszweck
Das ThinPrint® Gateway 'TPG-25' dekomprimiert ThinPrint-Druckaufträge und
sendet sie entschlüsselt an die entsprechenden Netzwerkdrucker weiter. Dafür
enthält das TPG-25 einen vollständig integrierten ThinPrint Client. Über das TPG-
25 lassen sich bis zu zwei Netzwerkdrucker in das Netz einbinden.
Die Verwaltung des TPG-25 erfolgt über das 'TPG Control Center'.
Lieferumfang
Bitte überprüfen Sie den Packungsinhalt auf Vollständigkeit, bevor Sie die
Installation beginnen:
TPG ThinPrint® Gateway 'TPG-25'
Quick
Installation
Guide
Der Quick Installation Guide beinhaltet eine
kurze Beschreibung der Installation des TPG-25.
(Dieses Dokument)
Netzteil Externes Netzteil

Quick Installation Guide [de] 17
Technische Daten
Eigenschaften Werte
Netzwerkanschluss Logisch:
Physisch: -IEEE 802.3
-RJ-45 (STP Cat. 5)
Geräteanschluss - 1 × USB 2.0 Hi-Speed
Stromaufnahme - 500 mA bei 5 VDC (plus 500 mA für den USB-Port)
Betriebsumgebung - Umgebungstemperatur: 5–40 °C
- Relative Luftfeuchtigkeit: 20–80%
Abmessungen - Breite: 140 mm
- Höhe: 32 mm
- Tiefe: 99 mm
- Gewicht: 150 g
1) Activity-LED (grün)
2) Netzwerkstatus-LED (grün)
3) Serverkommunikation-LED
(grün/orange/rot)
4) Druckstatus-LED (grün/orange/rot)
5) Netzwerkanschluss (RJ-45) für
1000BaseT, 100BaseTX und 10BaseT
6) USB-Port u.a. für die
Parametersicherung und das
Zwischenspeichern von
Druckaufträgen
7) Status-/Reset-Taster
8) Anschluss für die Stromversorgung
über das mitgelieferte Netzteil
Rückansicht
Vorderansicht

18 [de] Quick Installation Guide
LED-Anzeige
Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des TPG-25
ermittelt werden.
LED Aktion Farbe Beschreibung
Activity unregel-
mäßiges
Blinken
Blinken
grün
grün
Signalisiert den Austausch von Netzwerk-
Datenpaketen.
Das TPG befindet sich im BIOS-Modus.
Netzwerkstatus Dauer-An
Dauer-Aus
grün
-
Eine Verbindung zum Netzwerk ist vorhanden.
Es besteht keine Verbindung zum Netzwerk.
Server-
kommunikation Dauer-Aus
Dauer-An
Blinken
Dauer-An
Blinken
einmaliges
Aufleuchten
(1 s)
-
grün
grün
orange
orange/
grün
rot
Der ThinPrint Connection Service ist nicht
konfiguriert. Momentan findet keine
Kommunikation mit dem ThinPrint-Server statt.
Der ThinPrint Connection Service ist konfiguriert
und etabliert. Momentan findet keine
Kommunikation mit dem ThinPrint-Server statt.
A:Der ThinPrint Connection Service ist nicht
konfiguriert. Momentan wird mit dem ThinPrint-
Server kommuniziert.
B:Der ThinPrint Connection Service ist
konfiguriert und etabliert. Momentan wird mit
dem ThinPrint-Server kommuniziert.
Der ThinPrint Connection Service ist konfiguriert
aber nicht etabliert. Momentan findet keine
Kommunikation mit dem ThinPrint-Server statt.
Der ThinPrint Connection Service ist konfiguriert
aber nicht etabliert. Momentan wird mit dem
ThinPrint-Server kommuniziert.
Das TPG hat die Verbindung zum ThinPrint-
Server abgelehnt.

Quick Installation Guide [de] 19
Nähere Informationen über die Abfrage von Druckermeldungen und -status,
entnehmen Sie der TPG-Benutzerdokumentation.
Druckstatus Dauer-An
Dauer-An
Blinken
Dauer-An
Blinken
Dauer-Aus
grün
orange
orange/
grün
rot
rot/grün
-
Es sind Drucker konfiguriert. Der Status und die
Meldungen aller Drucker konnten abgefragt
werden.
Es sind Drucker konfiguriert. Der Status und die
Meldungen einiger Drucker konnten abgefragt
werden.
Es sind Drucker konfiguriert. Der Status und die
Meldungen einiger Drucker konnten abgefragt
werden. Druckaufträge werden
zwischengespeichert für Drucker, deren Status
und Meldungen nicht abgefragt werden konnten.
Es sind Drucker konfiguriert. Es konnten keine
Status und Meldungen von Druckern abgefragt
werden.
Es sind Drucker konfiguriert. Es konnten keine
Status und Meldungen von Druckern abgefragt
werden. Alle Druckaufträge werden momentan
zwischengespeichert.
A:Es sind keine Drucker konfiguriert.
B:Die Abfrage von Drucker-Status und -
meldungen (Überwachung über 'ping' und
SNMP) ist deaktiviert.
LED Aktion Farbe Beschreibung

20 [de] Quick Installation Guide
Sicherheitsvorschriften
TPG sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Das TPG-25
wird in TCP/IP-Netzwerken eingesetzt.
Beachten Sie vor Inbetriebnahme und beim Betrieb des TPG die folgenden
Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen
sowie Beschädigungen am Gerät zu vermeiden.
Lesen Sie die Dokumentation und stellen Sie sicher, dass Ihr System den
aufgeführten Anforderungen entspricht.
Das Gerät darf nicht mit Feuchtigkeit oder Flüssigkeit in Berührung kommen.
Das Gerät darf nur in unversehrtem Zustand angeschlossen und betrieben
werden.
Verlegen Sie alle Kabel so, dass niemand darauf treten oder darüber stolpern
kann.
Falls das beiliegende Netzkabel für Ihr Land nicht einsetzbar ist, beschaffen Sie
ein passendes Netzkabel mit der jeweiligen nationalen Zulassung. Fragen Sie
hierzu Ihren Fachhändler.
Schließen Sie keine Telefonleitungen an den RJ-45-Stecker an. An diesen darf
nur Sicherheitskleinspannung angeschlossen werden. Verwenden Sie für den
Anschluss an den RJ-45-Stecker nur STP-Kabel (Kategorie 5 oder besser).
Kabelschirm und Steckerschirm des Kabels müssen flächig verbunden sein.
Öffnen Sie nicht das Gehäuse. Stellen Sie keine Gegenstände auf das Gehäuse.
Das Gerät muss auf einer stabilen, vibrationsarmen Oberfläche stehen.
Das Gerät darf nur mit dem mitgelieferten Netzteil betrieben werden.
Verwenden Sie als USB-Kabel ein zertifiziertes USB-Kabel (< 3 m), das unter
www.usb.org gelistet ist.
