1
Indicaciones de seguridad
yLea detenidamente el contenido de este manual antes
de poner en funcionamiento el equipo.
yConserve las instrucciones, de modo que estén en todo
momento a disposición de todos los usuarios.
yEn caso de entregar el aparato a terceros, entregue
siempre también las instrucciones para el uso.
yDurante el vuelo, no utilice el casco para hablar por te-
léfono.
ySi está conectada la compensación de ruidos Noise-
Gard™, es posible que escuche de diferente forma los
ruidos típicos de su avión o su helicóptero (tales como
el sonido de motores y hélices, las señales de adver-
tencia, etc. Por eso, antes de emprender el vuelo, co-
necte la compensación de ruidos y familiarícese con
todos los ruidos importantes. Regule el volumen de tal
forma que pueda escuchar todos los ruidos importan-
tes, especialmente las alarmas o los ruidos que pue-
dan producirse debido a fallos en el funcionamiento.
yEl casco puede generar presiones acústicas de más de
85 dB(A). Eso es el valor máximo admisible que puede
actuar en su oído durante un día de trabajo. Volúme-
nes altos o un tiempo de actuación prolongado pue-
den dañar su oído.
yNo repare por su cuenta un casco estropeado. Diríjase
a su distribuidor Sennheiser o al servicio de atención al
cliente de Sennheiser.
Book_51xxxx_1106_SP6.book Seite 1 Mittwoch, 13. Juni 2007 2:50 14

2
yCambie sólo las piezas cuyo recambio esté prescrito en
estas instrucciones para el uso. Para sustituir todas las
demás piezas diríjase al distribuidor Sennheiser.
yProteja el casco contra la humedad. Límpielo única-
mente con un paño ligeramente humedecido. Si tiene
preguntas respecto a la limpieza del casco, diríjase a
su distribuidor Sennheiser.
Uso previsto del equipo
Para usar el aparato conforme a lo previsto, es necesario
yleer el contenido de este manual, prestando especial
atención al capítulo “Indicaciones de seguridad”.
yque, en helicópteros y aviones (aviones de hélices y de
turbopropulsión), el aparato sólo se utilice en las con-
diciones de servicio y conforme a la descripción conte-
nida en las instrucciones
Usos no previstos
Se consideran usos no previstos del casco todos aquellos
que no se incluyan en este manual o en los que no se res-
peten las condiciones de servicio especificadas en el mis-
mo.
Book_51xxxx_1106_SP6.book Seite 2 Mittwoch, 13. Juni 2007 2:50 14

3
Casco HMEC 46
El casco HMEC 46 con compensación activa de ruidos
NoiseGard™ está provisto de sistemas de auriculares
dinámicos y abiertos. El micrófono de condensador, con
compensación de ruido, garantiza incluso en entornos
ruidosos una elevada inteligibilidad. El casco ha sido
diseñado para usarse en la cabina del avión.
Características
yLa compensación activa de ruidos NoiseGard™ reduce
los ruido de aprox. 10 dB, con lo que la señal ATC pue-
de regularse mucho más baja
yPeso muy ligero
yComodidad insuperable gracias a su diadema de ajuste
automático de dos piezas patentada y sus suaves al-
mohadillas
yProtección contra picos de nivel arriba de 110 dB
ySistema de auriculares giratorio para escucha en mono
yBrazo del micrófono flexible, ajustable a la izquierda o
a la derecha
yMicrófono de condensador con compensación de ruido
para una transmisión excelente
yCable unilateral, fácilmente intercambiable
yCompensación activa de ruidos NoiseGard™ desactiva-
ble para el uso como casco convencional
yAlimentación del sistema NoiseGard™ desde la red de
a bordo o por medio de pilas/baterías recargables
yFunción Auto Shut Off para un largo tiempo de servicio
yAutorización ETSO/TSO C57a/C58a
Book_51xxxx_1106_SP6.book Seite 3 Mittwoch, 13. Juni 2007 2:50 14

4
Material suministrado
yCasco HMEC 46
yPinza para cable
yPantalla anti-viento
yInstrucciones para el uso
yBolsa
yEASA Form 1
Manejo
Orientación del brazo del micrófono
El brazo del micrófono es giratorio. Con ello es posible
colocar el micrófono a un lado o a otro de la cara.
Book_51xxxx_1106_SP6.book Seite 4 Mittwoch, 13. Juni 2007 2:50 14

5
Colocación del casco
Al colocarse el casco, la diadema extensible patentada se
extiende automáticamente.
Orientación del micrófono
Girar el brazo flexible del micrófono hasta que éste quede
situado en la comisura de los labios, a unos 2 cm de la boca.
Book_51xxxx_1106_SP6.book Seite 5 Mittwoch, 13. Juni 2007 2:50 14

6
Desplazamiento del auricular hacia atrás
El casco dispone de un sistema giratorio de auriculares,
que posibilita escuchar de un solo lado.
Ajuste del volumen en el sistema Intercom
Conecte el casco con los jacks hembra de la versión corres-
pondiente de Intercom. Ajuste el volumen directamente
en su Intercom.
¡Un volumen excesivo daña el oído!
El casco puede generar una elevada pre-
sión sonora. Volúmenes altos o un tiempo
de actuación prolongado pueden dañar
su oído.
Ajuste un volumen medio de forma que
pueda oír los sonidos ambientales
importantes, tales como las señales de
advertencia.
¡PRECAUCIÒN!
Book_51xxxx_1106_SP6.book Seite 6 Mittwoch, 13. Juni 2007 2:50 14

7
Ajuste de la sensibilidad del micrófono
La sensibilidad del micrófono viene preajustada de fábrica
a 40 mV/Pa según RTCA DO-214. Gire en dirección de la
flecha para modificar la sensibilidad del micrófono.
+
–
Book_51xxxx_1106_SP6.book Seite 7 Mittwoch, 13. Juni 2007 2:50 14

8
Los dispositvos de mando de los HMEC 46
Dispositivo de mando I
Regulador de volumen
LED
Interruptor ON/OFF
para NoiseGard™
Conmutador
mono/estéreo
Interruptor BOOM L/R
Jack hembra de 3,5 mm
Compartimento de pilas
Jack hembra de 2,5 mm
Casco con
dispositivo de
mando I
Elemento de mando

HMEC46-BV-K xxxxxxxx
HMEC 46-BV-CP x x x x x
HMEC 46-B-K x x x
HMEC 46-B-CP x x x
HMEC46-V-KP xxxxx
HMEC46-V-RP xxxxx
HMEC 46-V-CP x x x x














Book_51xxxx_1106_SP6.book Seite 8 Mittwoch, 13. Juni 2007 2:50 14

9
Dispositivo de mando II
LED
Interruptor ON/OFF
para NoiseGard™
Casco con
dispositivo de
mando II
Elemento de mando

HMEC 46-CP x x
HMEC 46-KP x x
HMEC 46-NP x x


Book_51xxxx_1106_SP6.book Seite 9 Mittwoch, 13. Juni 2007 2:50 14

10
El uso diario
Activación o desactivación del sistema NoiseGard™
El interruptor ON/OFF permite activar o desactivar el
sistema NoiseGard™. Si NoiseGard™ está desactivado, el
casco se puede utilizar como un casco conventional.
왘Coloque el interruptor ON/OFF para NoiseGard™ en
la posición deseada:
ON: NoiseGard™ está activado. El LED se enciende
e indica el estado de carga de las pilas o baterías
recargables (ver pág. 12) o la alimentación desde
la red de a bordo.
OFF: NoiseGard™ está desactivado. El LED se apaga.
Ajuste del volumen
Los dos reguladores de volumen permiten ajustar
volúmenes diferentes para los dos auriculares.
왘Ajuste los dos reguladores de volumen  al volumen
deseado.
¡Un volumen excesivo daña el oído!
El casco puede generar una elevada pre-
sión sonora. Volúmenes altos o un tiempo
de actuación prolongado pueden dañar
su oído.
Ajuste un volumen medio de forma que
pueda oír los sonidos ambientales impor-
tantes, tales como las señales de adver-
tencia.
¡PRECAUCIÒN!
Book_51xxxx_1106_SP6.book Seite 10 Mittwoch, 13. Juni 2007 2:50 14

11
Conmutación entre los modos mono y estéreo
El conmutador mono/estéreo permite conmutar, según
el sistema Intercom, entre mono () y estéreo ().
왘Coloque el conmutador mono/estéreo en la posi-
ción deseada mono () o estéreo ().
Inversión de los canales estéreo izquierdo y derecho
La posición “R” o “L” del interruptor BOOM corres-
ponde a la posición del micrófono en el lado izquierdo o
derecho de la comisura de la boca. El interruptor BOOM
permite invertir los canales estéreo izquierdo y derecho
en función del posicionamiento del micrófono. En este
caso se invierten la señal estéreo y los ajustes de volu-
men. Puede mover el interruptor BOOM con un objeto
puntiagudo.

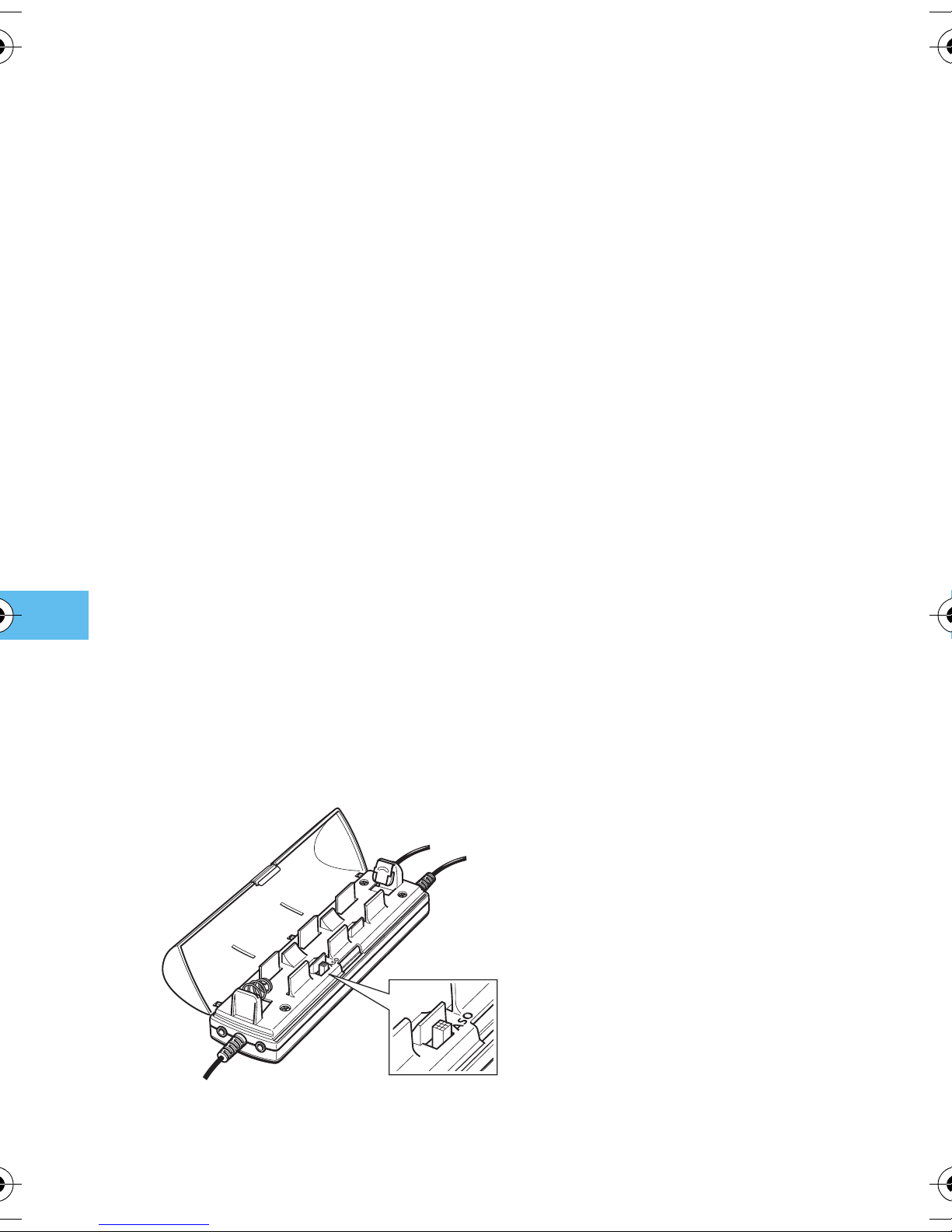

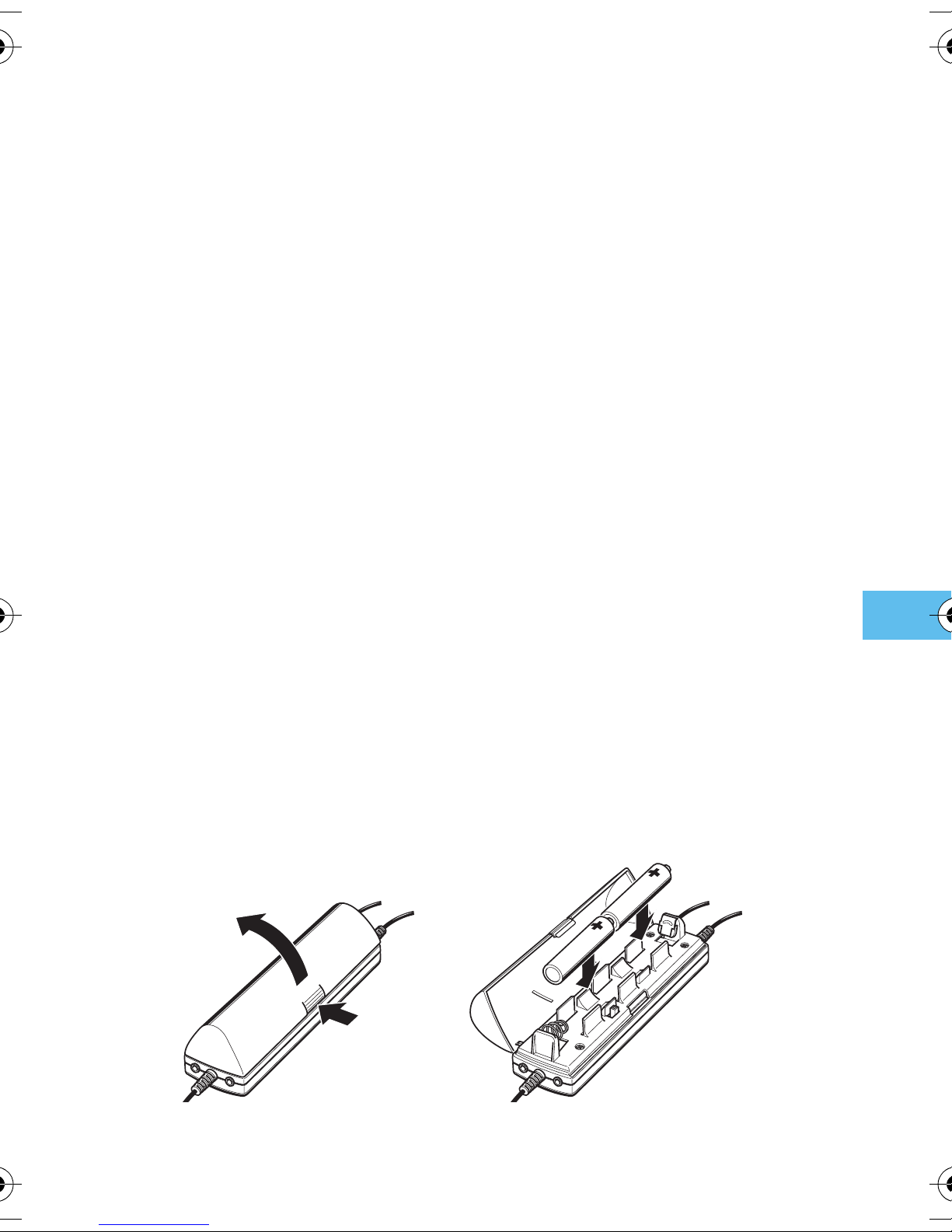

Alimentación del sistema NoiseGard™ a través de dos
pilas o baterías recargables
왘Inserte dos pilas alcalinas (tipo LR 6 = AA, 1.5 V) o
baterías recargables (tipo LR 6 = AA, 1.2 V). Preste
atención a la polaridad correcta.
Book_51xxxx_1106_SP6.book Seite 11 Mittwoch, 13. Juni 2007 2:50 14

12
El tiempo de servicio con pilas o baterías recargables es de
aprox. 100 horas.
Si NoiseGard™ está dactivado (ver pág. 10), el LED le
informa sobre el estado de carga de las pilas o baterías.
LED amarillo: El estado de carga de las pilas/baterías
es suficiente.
LED rojo: El estado de carga de las pilas/baterías
sólo es suficiente para un tiempo de
funcionamiento corto.
Activación de la función Auto Shut Off
La función de desconexión automática Auto Shut Off de
ahorro de batería, desconecta automáticamente el siste-
ma NoiseGard™ cuando se separan los auriculares del si-
stema Intercom o si se desconecta el avión. Al suministrar
los auriculares, la función Auto Shut Off, está desactivada.
Para activar la función Auto Shut Off, hágalo de la sigui-
ente manera:
왘Ponga el interruptor en la posición ASO.
Book_51xxxx_1106_SP6.book Seite 12 Mittwoch, 13. Juni 2007 2:50 14

13
Conexión del teléfono móvil
El jack hembra de 2.5 mm permite conectar un telé-
fono móvil. Para este fin, la compensación activa de rui-
dos NoiseGard™ tiene que estar activada y la clavija del
micrófono conectada a la conexión de radio/Intercom. En
el comercio especializado podrá obtener un adaptador
apropiado para su teléfono móvil con un jack hembra de
2.5 mm.
왘Conecte el cable de audio con el jack hembra de
2.5 mm del dispositivo de mando I y con el corres-
pondiente jack hembra de su teléfono móvil.
El volumen del teléfono móvil se puede ajustar con el dis-
positivo de mando del casco. Sin embargo, no permite
controlar las funciones de su teléfono móvil.
왘Maneje su teléfono móvil de la forma habitual, obser-
vando las instrucciones del fabricante.
La lista actual sobre el tema “Cell Phone Compatibility” se
encuentra en www.sennheiser.com.
왘Busque en el apartado “Productos” el punto “Avia-
ción” y allí el apartado “more info...”.
¡Peligro de accidentes por la merma de la
concentración!
Telefonear o manejar el teléfono limita la
concentración. En consecuencia, se pue-
den producir accidentes.
¡Durante el vuelo, no utilice el casco para
hablar por teléfono!
¡PRECAUCIÒN!
Book_51xxxx_1106_SP6.book Seite 13 Mittwoch, 13. Juni 2007 2:50 14

14
Conexión de un aparato de audio adicional
El jack hembra de 3.5 mm permite conectar un aparato
de audio adicional. Para este fin, la compensación activa
de ruidos NoiseGard™ tiene que estar conectada.
왘Conecte el cable de audio con el jack hembra de
3.5 mm del dispositivo de mando I y con el corres-
pondiente jack hembra de su aparato de audio.
¡Peligro de accidentes por la merma de la
concentración!
Escuchar música o manejar un aparato de
audio limita la concentración. En conse-
cuencia, se pueden producir accidentes.
¡Durante el vuelo, no utilice el juego de
auriculares para escuchar fuentes de au-
dio adicionales!
¡Un volumen excesivo daña el oído!
El casco puede generar una elevada pre-
sión sonora. Volúmenes altos o un tiempo
de actuación prolongado pueden dañar
su oído.
Ajuste un volumen medio de forma que
pueda oír los sonidos ambientales impor-
tantes, tales como las señales de adver-
tencia.
¡PRECAUCIÒN!
¡PRECAUCIÒN!
Book_51xxxx_1106_SP6.book Seite 14 Mittwoch, 13. Juni 2007 2:50 14

15
Mantenimiento y limpieza
Limpieza del casco
Limpie el casco de vez en cuando con un paño suave lige-
ramente humedecido. En caso de ensuciamiento fuerte,
utilice un paño humedecido con una solución jabonosa
suave.
Cambio de las almohadillas de los auriculares
Por razones de higiene debería cambiar de vez en cuando
las almohadillas. Sujetar por detrás de las almohadillas y
separarlas de los auriculares. Colocar las almohadillas nu-
evas en los auriculares.
¡Peligro de cortocircuito en caso de pene-
tración de agua!
El agua penetra en la carcasa del equipo y
puede causar un cortocircuito en el siste-
ma electrónico.
Limpie el casco únicamente con un paño
húmedo. No utilice bajo ningún concepto
disolventes o detergentes.
¡PRECAUCIÒN!
Book_51xxxx_1106_SP6.book Seite 15 Mittwoch, 13. Juni 2007 2:50 14

16
Accesorios y piezas de recambio
Cambiando los cables puede modificar su casco fácilmen-
te para el uso con otros dispositivos de mando (ver “Los
dispositvos de mando de los HMEC 46” a la pág. 8 y 9) o
conexiones de enchufe (ver “Variaciones” a la pág. 17).
yCable -CP Art.-Nº. 500852
yCable -V-CP Art.-Nº. 500846
yCable -B-CP Art.-Nº. 500837
yKabel -BV-CP Art.-Nº. 500838
yCable -KP Art.-Nº. 500842
yCable -V-KP Art.-Nº. 500848
yCable -B-K Art.-Nº. 502183
yCable -BV-K Art.-Nº. 500839
yCable -NP Art.-Nº. 500855
yCable -V-RP Art.-Nº. 500853
yCable de audio, longitud 1,4 m,
2 x jack macho estéreo de 3.5 mm Art.-Nº. 520316
yCable de audio, longitud 1,4 m,
2 x jack macho de 2.5 mm Art.-Nº. 520317
yPinza para cable Art.-Nº. 044740
y1 par de almohadillas auriculares Art.-Nº. 515295
yAlmohadillas auriculares, 100 pares Art.-Nº. 515296
yPantalla anti-viento Art.-Nº. 515297
yPantalla anti-viento
(cualquier cantidad) Art.-Nº. 514127
y1 par de almohadillas cabeza Art.-Nº. 515629
Book_51xxxx_1106_SP6.book Seite 16 Mittwoch, 13. Juni 2007 2:50 14

17
Variaciones
Cable redondo unilateral, longitud 1,85 m
Enchufe XLR-5
Jack de 6.3 mm (auricular)
Equivalente de PJ-068 (micrófono)
Enchufe Neutricon de 8 polos
Enchufe Redel de 6 polos
Alimentación desde la red de a bordo
Alimentación por medio de pilas
Dispositivo de mando I (ver pág. 8)
Dispositivo de mando II (ver pág. 9)
Modelo Art.-Nº.
Part Number 
HMEC 46 500854
046-35
HMEC 46-CP 500472
046-35-999-3211 xx x x
HMEC 46-V-CP 500473
046-35-999-3251 xx x x
HMEC 46-B-CP 500478
046-35-999-2291 xx xxx
HMEC 46-BV-CP 500479
046-35-999-2281 xx xxx
HMEC 46-KP 500475
046-35-999-3111 xxxxx
HMEC 46-V-KP 500476
046-35-999-3161 xxx xx
HMEC 46-B-K 502180
046-35-999-1191 xxx xx
HMEC 46-BV-K 500477
046-35-999-1171 xxx xx
HMEC 46-NP 500474
046-35-999-3811 xxxx
HMEC 46-V-RP 500471
046-35-999-3661 xxxx
Book_51xxxx_1106_SP6.book Seite 17 Mittwoch, 13. Juni 2007 2:50 14

18
Características técnicas
Auricular
Principio trasductor dinámico, abierto
Acoplamiento al oído supraaural
Gama de frecuencias 20–14.000 Hz
Impedancia mono/stereo 600 Ω/ 1.200 Ω
Presión sonora nominal 93 dB SPL a 1 kHz, 1 mW,
mono
95 dB SPL a 1 kHz, 1 V
Compensación de ruidos ≥10 dB (300–700 Hz)
activa
Factor de distorsión < 10 % a 110 dB SPL
(300–3.000 Hz)
Fuerza de compresión aprox. 3 N
Micrófono incl. preamplifcador
Tipo MKE 46
Principio trasductor micrófono de condensador
de polarización permanente,
con compensación de ruido
Gama de frecuencias 350–6.000 Hz
Tensión de salida ajustable de 17 a 100 mV/Pa,
40 mV/Pa (ajuste de fábrica)
= 400 mV a 114 dB SPL
Impedancia de cierre 150–2.200 Ω
Tensión de alimentación 8–16 V CC
Book_51xxxx_1106_SP6.book Seite 18 Mittwoch, 13. Juni 2007 2:50 14
