Sennheiser RS 6 User manual

RS 6
RS 6-9
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING

2
Gebrauchsanleitung ...................................................................................................................................... 3
Instructions for use ..................................................................................................................................... 13
Notice d’emploi ........................................................................................................................................... 23
Istruzioni per l’uso ...................................................................................................................................... 33
Instrucciones para el uso ............................................................................................................................ 43
Gebruiksaanwijzing ..................................................................................................................................... 53

3
SiehabendierichtigeWahlgetroffen!DiesesSennheiser-ProduktwirdSielangeJahredurchZuverlässigkeit,
Wirtschaftlichkeit und einfache Bedienung überzeugen. Dafür garantiert Sennheiser mit seinem guten
Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz als Hersteller hochwertiger
elektroakustischer Produkte.
Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu lesen. Wir möchten, daß Sie einfach
und schnell in den Genuß unserer Technik kommen.
AUSFÜHRUNGEN
RS 6 HF-Übertragung auf 433,40...434,50 MHz
(Ausführung für Europa)
RS 6-9 HF-Übertragung auf 925 ... 927,2 MHz
(Ausführung für Nordamerika)
MERKMALE
앫Leichter Empfänger mit hohem Tragekomfort
앫Ausgezeichnete Klangqualität
앫Einfache Bedienung
앫Betrieb des Empfängers mit umweltfreundlichem Akku (Nickel-Metall-Hydrid)
앫Individuelle Einstellung der Lautstärke am Empfänger
앫Lademöglichkeit von 2 Akkus im Sender
앫Netzteil für unterschiedliche Spannungen lieferbar
앫Mehrfachbetrieb durch 3 umschaltbare Sendekanäle möglich
앫Unempfindlich gegen Störungen durch einen speziellen HF-Eingangsfilter
RS 6 / RS 6-9

4










SYSTEMKOMPONENTEN
UND BEDIENELEMENTE

5
DRAHTLOSE ÜBERTRAGUNGSTECHNIK
Bewegen Sie sich frei in Haus und Garten ohne lästiges Kabel! Mit dem HF-Kopfhörersystem RS 6 von
Sennheiser wird das Stereo-Tonsignal Ihrer HiFi-Anlage oder einer anderen Tonquelle drahtlos übertragen.
Das System RS 6 arbeitet auf einer Trägerfrequenz von ca. 434 MHz (RS 6) bzw. ca. 926 MHz (RS 6-9). Dieses
„ISM“-Band ist von der Post allgemein für „nicht kommerzielle Nutzung“ freigegeben, kann so außer für die
drahtlose Tonübertragung z.B. auch für Fernsteuerungen etc. genutzt werden.
SenderundEmpfängerdürfenbiszu100mvoneinanderentferntsein.DieÜbertragungbleibtklarunddeutlich,
auch wenn Wände und Geschoßdecken dazwischen liegen, Radiowellen gehen (nahezu) ungehindert durch
diesehindurch.EineSichtverbindungzwischen Sender und Empfänger muß nicht bestehen. Einziges Hindernis
sind Metallteile, z.B. in Betonkonstruktionen oder Wandverkleidungen, an denen die Radiowellen reflektiert
werden.
Beliebig viele Hörer können mit einem Sender gleichzeitig in Betrieb sein und ein gemeinsames Tonsignal
empfangen.
SindmehreredrahtloseKopfhörersysteme
RS 6 in Betrieb und sind diese auch noch
räumlich nah zusammen (im anderen
Stockwerk, bei den Nachbarn nebenan
oder auf der anderen Straßenseite),
könnenSie drei voneinander unabhängige
Übertragungskanäle wählen. So kann
jeder die Musik übertragen, die er hören
möchte.

6
AUFSTELLUNG DES SENDERS
Stellen Sie den Sender an einem geeigneten Platz in der Nähe Ihrer HiFi-Anlage auf.
INBETRIEBNAHME DES SENDERS
왘Verbinden Sie mit dem beiliegenden Kabel den Sender, Buchse , mit dem Kopfhörerausgang Ihrer
HiFi-Anlage. Der 3,5 mm Klinkenstecker paßt in die meisten Kopfhörerbuchsen. Für den Anschluß
an 6,3 mm Kopfhörerbuchsen liegt ein Adapter bei.
왘Verbinden Sie das mitgelieferte Netzteil mit der Buchse am Sender und stecken Sie es in die Steckdose.
ANTENNE

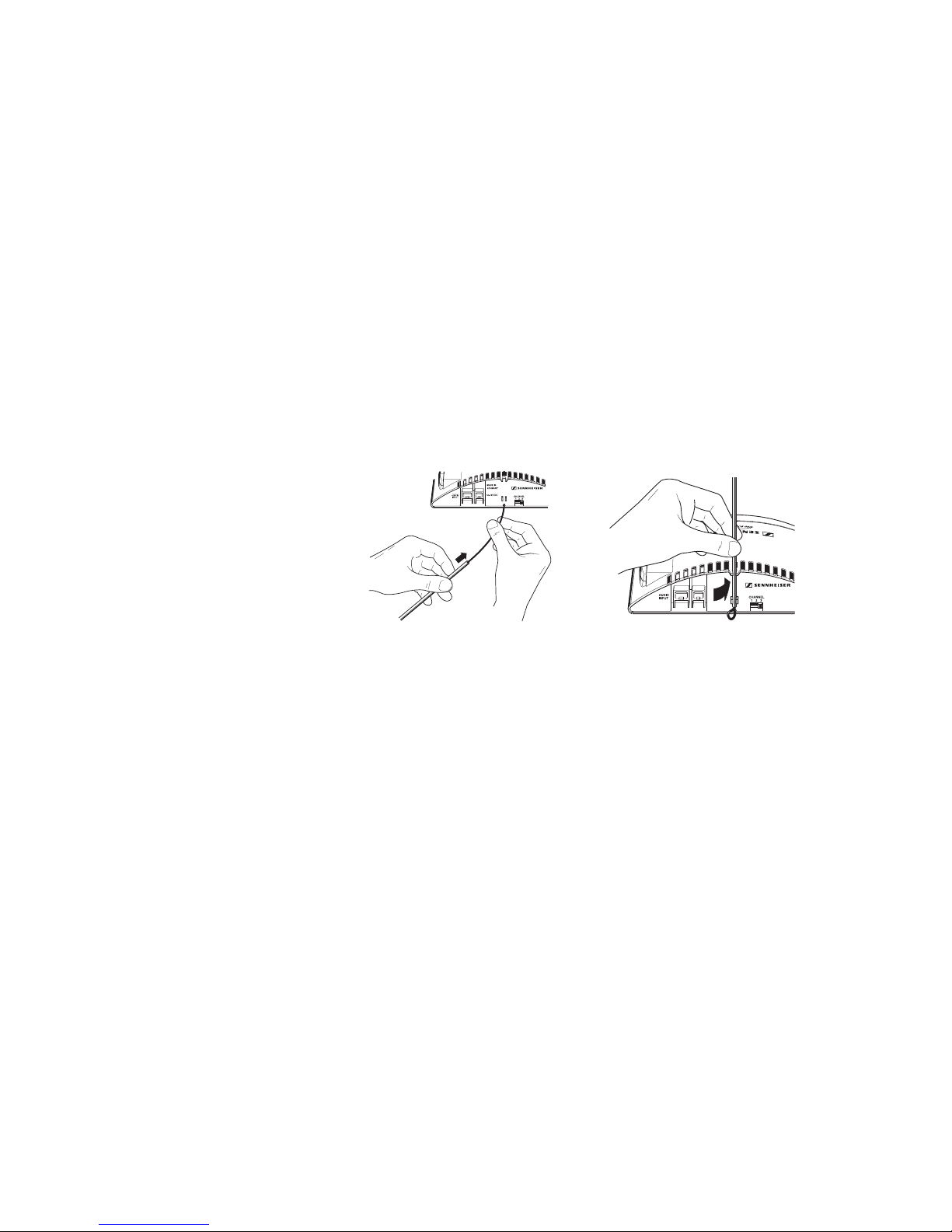

Am Sender ist eine Drahtantenne
fest montiert. Ziehen Sie das
beiliegende kleine Kunststoffrohr
über diese Drahtantenne und
drücken Sie es in die Halterung an
der Rückseite des Senders:
Metallische Gegenstände (Regalstreben, Lampensockel etc.) sollten möglichst nicht parallel zur Antenne
liegen. Stellen Sie den Sender nicht auf den Fernseher, dieser kann den Sender stören. Erproben Sie, wo
im Raum der Sender am besten arbeitet.
EINSCHALTAUTOMATIK
Der Sender ist mit einer komfortabelen Einschaltautomatik ausgestattet:
왘Trifft ein Tonsignal auf den Sender, schaltet dieser ein. Zur Kontrolle leuchtet die LED .
왘Bleibt das Tonsignal länger als ca. 3 Minuten aus, wird der Sender automatisch abgeschaltet, die LED
erlischt. In diesem Ruhezustand ("stand by") verbraucht der Sender nur sehr wenig Strom und kann
am Netz angeschlossen bleiben.
WICHTIGER HINWEIS
Die Ladefunktion für Akkus in den Schächten ist von der Einschaltautomatik unabhängig. Ist der
Sender am Netz angeschlossen, können Akkus geladen werden.

7
INBETRIEBNAHME DES EMPFÄNGERS
Stecken Sie den Akku BA 150 in den Schacht im Empfänger.
EMPFÄNGER EINSCHALTEN
Mit dem Regler schalten Sie den Empfänger ein und bestimmen die Lautstärke.
EMPFANGSKANAL EINSTELLEN
Sender und Empfänger müssen auf der gleichen Frequenz arbeiten:
왘NehmenSie Senderund Empfängerwie beschriebenin Betrieb.Tonquelle einschalten!Wenn möglich,
schalten Sie deren Lautsprecher während dieses Einstellvorganges ab.
왘Wählen Sie am Sender mit dem Schalter einen Sendekanal 1, 2 oder 3 aus.
왘Stellen Sie den Lautstärkeregler  am Empfänger so ein, daß Sie ein leichtes Rauschen hören.
왘Drehen Sie am Empfänger den Regler ("TUNE") langsam hin und her, bis Sie laut und deutlich Ihr
Tonsignal hören. Das Rauschen verschwindet, die LED leuchtet auf. Durch die AFC-Schaltung des
Empfängers (Automatic Frequency Control) wird diese Einstellung automatisch stabilisiert.
Sender und Empfänger
arbeiten jetzt auf
gleicher Frequenz.
MEHRERE ANLAGEN GLEICHZEITIG IN BETRIEB
Hört Ihr Nachbar auch gern drahtlos Musik mit dem RS 6? Kein Problem! Jeder Sender wird mit dem
Schalter  auf einen anderen Übertragungskanal eingestellt: 1, 2 oder 3. Der Empfänger wird (wie oben
beschrieben) mit dem Regler auf den jeweiligen Kanal eingestellt. Der Mindestabstand zwischen zwei
Sendern sollte 2 m nicht unterschreiten.

8
EINSTELLUNG AN IHRER HIFI-ANLAGE
왘Lesen Sie in der Gebrauchsanleitung Ihrer HiFi-Anlage nach, ob der Lautstärkeregler auch auf den
Kopfhörerausgang wirkt oder ob dieser getrennt geregelt wird. Dort finden Sie auch den Hinweis, wie
die Lautsprecher im Raum abzuschalten sind.
OPTIMALE AUSSTEUERUNG DES SENDERS
왘Stellen Sie die Lautstärke an Ihrer HiFi-Anlage auf einen mittleren Wert ein.
왘Der Sender T 6 ist mit einer Aussteuerungsautomatik ausgestattet, die ein Übersteuern der Elektronik
verhindert. Die grüne LED  an der Vorderseite des Senders T 6 zeigt die optimale Aussteuerung an.
Stellen Sie die Lautstärke an Ihrer HiFi-Anlage so ein, daß die LED  im Takt der Musik blinkt.
WICHTIGE HINWEISE
왘Betreiben Sie den Sender nur mit dem passenden mitgelieferten Sennheiser-Netzteil. Trennen Sie
immer die Verbindung zum Netz, wenn Sie Leitungen umstecken oder das Gerät an einen anderen
Platz stellen wollen.
왘Öffnen Sie niemals selbst elektronische Geräte. Besonders Arbeiten an stromführenden Teilen dürfen
nur von geschultem Fachpersonal ausgeführt werden.
왘Halten Sie Abstand zu Heizungen und Heizstrahlern, stellen Sie die Anlage nie direkt in die Sonne.
왘Benutzen Sie diese Anlage möglichst nur in trockenen Räumen. Sender und Netzteil lassen Sie bitte
immer im Haus, mit dem Empfänger können Sie gern auch im Garten hören, wenn es draußen trocken ist.
왘Zur Reinigung genügt es völlig, hin und wieder Sender und Empfänger mit einem leicht feuchten Tuch
abzuwischen. Verwenden Sie bitte auf keinen Fall Lösungs- oder Reinigungsmittel.
LAUT HÖREN? - NEIN!
Mit einem Kopfhörer wird gern lauter als mit Lautsprechern gehört. Hohe Lautstärke, die über längere
Zeit auf Ihre Ohren einwirkt, kann zu dauerhaften Hörschäden führen. Schützen Sie Ihr gesundes Gehör,
Sennheiser-Kopfhörer klingen auch bei niedriger Lautstärke besonders gut …

9
WAS TUN WENN ...
... der Lautstärkeregler 왘Tonsignal fehlt, Senderanschluß kontrollieren. Ist die Laut-
aufgedreht ist und trotzdem stärke an der Kopfhörerbuchse der HiFi-Anlage hoch
kein Ton hörbar ist? genug eingestellt?
왘Befinden Sie sich mit dem Empfänger
im Übertragungsbereich des Senders?
... der Ton verzerrt klingt? 왘Akku im Hörer ist erschöpft, bitte gleich wieder laden.
왘Ist der Empfänger richtig abgestimmt?
... Ton verrauscht? 왘Sie verlassen gerade den Sendebereich, gleich wird die
Übertragung ganz abbrechen.
왘Der Sender ist nicht optimal ausgesteuert. Erhöhen Sie die
Lautstärke an Ihrer HiFi-Anlage. (Siehe dazu auch Seite 8.)
... Sie hören Zirpen und 왘Zwei Sender beeinflussen sich! Wählen Sie möglichst einen
Zwitschern, der Ton klingt anderen Übertragungskanal.
gequetscht?
ZUBEHÖR
Zur Ergänzung des Systems sind lieferbar:
왘BA 150 Akku zur Verlängerung der Betriebszeit des Empfängers bzw. als
Wechselakku, wenn der mitgelieferte Akku gerade geladen wird.
왘L 150 Steckerladegerät zur Ladung weiterer Akkus BA 150.
(Vorteilhaft, wenn mehr als zwei Empfänger mit einem Sender
in Betrieb sind.)
왘HDR 6 bzw. HDR 6-9 Weitere Empfänger

10
AKKUS HABEN EINEN „LADEZYKLUS“
Je nachdem, wie lange Sie Ihren Empfänger in Betrieb hatten, müssen Sie auch den Akku eine gewisse
Zeit laden. Eine einfache „Faustregel“ hilft Ihnen dabei:
BETRIEBSZEIT x 3 = LADEZEIT
Beispiel:
1 Stunde Hören 2 Stunden Hören 3 Stunden Hören
3 Stunden Laden 6 Stunden Laden 9 Stunden Laden
AKKUS LADEN
Vermeiden Sie es, Akkus so lange im Betrieb zu lassen, bis deren Kapazität vollkommen erschöpft ist. Diese
Akkus sind dann „tiefentladen“ und verlieren ihre Speicherfähigkeit. Dies passiert besonders leicht, wenn
sie entladen längere Zeit liegen bleiben. Lassen Sie sich von drei einfachen Regeln leiten:
왘läßt die Akkuleistung nach: Gerät abschalten, Akku laden. Weiterhören ggf. mit dem Ersatzakku.
왘nach jedem Gebrauch Akku wieder laden.
왘Vor dem ersten Betrieb sollten Sie den Akku 24 Stunden in einem Ladeschacht des Senders laden.
Achtung: Der Akku wird auch geladen, wenn der Sender abgeschaltet hat, aber weiter am Netz
angeschlossen bleibt!
UMWELTSCHUTZ UND GESUNDHEIT
Akkubetriebene Geräte schonen die Umwelt. Diese Energiequelle läßt sich viele Male wieder nachladen,
Batterien dagegen werden nach der Nutzung zu Sondermüll. Sollte doch einmal ein Akku defekt oder
durch Tiefentladung geschädigt sein, wird er recycelt: Ihr Fachhändler, der Ihnen den Akku verkauft hat,
nimmt ihn wieder zurück. Hier erhalten Sie auch einen frischen neuen Original-Sennheiser-Akku.
Die von diesem Gerät ausgehenden hochfrequenten Radiowellen sind nach dem heutigen Stand der
Wissenschaft nicht gesundheitsschädlich.
