Содержание
Содержание
Важные указания по безопасности .............................................. 2
Серия радиомикрофонов SKM 300 G3 ......................................... 3
Система канальных банков ....................................................... 3
Области применения.................................................................. 4
Объем поставки ............................................................................... 5
Общий вид......................................................................................... 6
Общий вид радиомикрофона SKM 300..................................... 6
Перечень органов индикации .................................................... 7
Ввод радиомикрофона вработу .................................................. 8
Установка изамена батареек/акумуляторного блока ............. 8
Зарядка аккумуляторного блока................................................ 9
Смена микрофонного модуля.................................................... 9
Замена цветного кольца .......................................................... 10
Управление радиомикрофоном .................................................. 11
Включение ивыключение радиомикрофона.......................... 11
Временное выключение блокировки кнопок .......................... 12
Отключение аудио-сигнала или
деактивирование радиосигнала .............................................. 12
Выбор стандартной индикации ............................................... 13
Управление меню .......................................................................... 14
Кнопки........................................................................................ 14
Обзор меню управления .......................................................... 14
Использование меню управления........................................... 15
Настройки вменю управления ................................................... 17
Главное меню «Menu» ............................................................. 17
Расширенное меню «Advanced Menu» ................................... 19
Указания по настройке.................................................................. 22
Настройка радиомикрофона на приемник.............................. 22
Очистка иуход за радиомикрофоном ....................................... 23
Если возникают помехи ............................................................... 24
Технические характеристики ...................................................... 25
Полярные ичастотные диаграммы микрофонов................... 26
Заявления изготовителя .............................................................. 28
Дальнейшие пояснения котдельным пунктам данной
инструкции по эксплуатации приведены на странице
SKM 300 G3 нашего сайта www.sennheiser.com.
Там Вы также найдете анимационную инструкцию
по эксплуатации.
SKM 300 G3_529672_0901_SP8_PRT.book Seite 1 Mittwoch, 18. Februar 2009 2:42 14

2
Важные указания по безопасности
Важные указания по безопасности
•Прочтите данную инструкцию по эксплуатации.
•Сохраняйте данную инструкцию. Всегда передавайте прибор
другим пользователям вместе сруководством по экплуатации.
•Соблюдайте все предупреждения, следуйте всем указаниям,
приведенным вданной инструкции по эксплуатации.
•Очистите прибор только слегка увлажненной тканью.
•Не располагайте прибор вблизи источников тепла, как,
например, радиаторов отопления, печей или других аппаатов
(включая усилители), выделяющих тепло.
•Используйте дополнительные устройства/аксессуары, рекомен-
дованные фирмой Sennheiser.
•Используйте только запасные части, рекомендованные
компанией Sennheiser, или же запасные части, имеющие такие
же свойства, что иоригинальные детали. Недопущенные
запасные части могут приводить кпожарам или поражению
электрическим током искрывать за собой другие опасности.
•Доверяйте работы по техническому обслуживанию только
квалифицированному персоналу. Работы по техническоу
обслуживанию должны быть выполнены, если прибор каким-
либо образом был поврежден, например, если вприбо попали
жидкости или посторонние предметы, прибор попал под дождь,
не функционирует должным образом или упал.
•ПРЕДУПРЕЖДЕНИЕ! Не используйте этот прибор вблизи воды.
Не допускайте попадания на прибор капель дождя или иных
жидкостей. Имеется опасность короткого замыкания.
Использование по назначению
Использование по назначению приборов серии ew 300 G3 вклю-
чает всебя следующие условия:
•Вы внимательно иподробно изучили данную инструкцию,
вособенности, раздел «Важные указания по безопасноси» на
этой странице.
•Вы используете приборы при условиях эксплуатации, указанных
вданной инструкции.
Под использованием не по назначению понимается способ
использования приборов, отличный от указанных вданной
инструкции, или несоблюдение Вами условий эксплуатации.
SKM 300 G3_529672_0901_SP8_PRT.book Seite 2 Mittwoch, 18. Februar 2009 2:42 14

3
Серия радиомикрофонов SKM 300 G3
Серия радиомикрофонов
SKM 300 G3
Данный радиомикрофон относится ксерии evolution wireless
Generation 3 (ew G3). Эта серия состоит из современных и
технически совершенных высокочастотных передающих установок
свысокой эксплуатационной надежностью ибезопасностью, а
также простым иудобным управлением. Приемники ипередатчики
этой серии обеспечивают беспроводную передачу аудиосигналов
встудийном качестве.
Особенности серии evolution wireless 300 G3:
•Оптимизированные синтезаторы имикропроцессорная техника
ссистемой ФАПЧ
•Метод подавления помех HDX
•Передача пилот-сигнала для надежной работы функции отклю-
чения звукового тракта
•Разнесенный прием (True Diversity)
•Переключаемая полоса частот 42 МГц
•Улучшенная защита от взаимных помех иналожений
в многоканальном режиме
•Простая замена микрофонных модулей:
применение различных характеристик направленности и
значений чувствтельности
•Расширенная функция отключения звука Mute кнопкой MIC на
радиомикрофоне
Система канальных банков
Для передачи вУВЧ-диапазоне имеется 6 диапазонов частот
с1680 несущими частотами передачи вкаждом. Радиомикрофон
предлагается вследующих вариантах диапазонов частот:
Каждый диапазон частот (A–E, G) имеет 26 канальный банк
с24 каналами вкаждом:
Вканальных банках «1» – «20» на каждом из каналов предвари-
тельно настроена фиксированная частота. Впределах одного
канального банк фиксированные частоты не оказывают взаимных
помех. Настройка фиксированных частот не может быть изменен.
Перечень фиксированных частот приведен на вкладыше (объем
поставки). Обновленные версии этого вкладыша моно скачать
странице SKM 300 ссайта www.sennheiser.com.
Вканальных банках «U1» – «U6» Вы можете произвольно настраи-
вать исохранять частоты передачи. При известных обстоятель-
ствах, эти частоты передачи могут оказывать взаимные помехи.
Диапазон A: 516 – 558 МГц Диапазон C: 734 – 776 МГц
Диапазон G: 566 – 608 МГц Диапазон D: 780 – 822 МГц
Диапазон B: 626 – 668 МГц Диапазон E: 823 – 865 МГц
Канальный банк 1... 20
Канальный банк U1 ... U6
Канал 24 – фиксированная частота
Канал 1– фиксированная частота
Канал 2– фиксированная частота
Канал 24 – произвольно выбираемая частота
Канал 1– произвольно выбираемая частота
Канал 2– произвольно выбираемая частота
SKM 300 G3_529672_0901_SP8_PRT.book Seite 3 Mittwoch, 18. Februar 2009 2:42 14

4
Серия радиомикрофонов SKM 300 G3
Области применения
Радиомикрофоны этой серии можно комбинировать со стацио-
нарным приемником EM 300 G3.
Приемник EM 300 G3 предлагается втом же варианте диапазона
частот иоснащен аналогичной системой канальных бнков. Это
дает то преимущество, что:
•тракт передачи быстро ипросто готов кработе,
•несколько параллельных трактов передачи не оказывают
взаимных помех.
На амбушюре радиомикрофона напечатано обозначение ихарак-
теристика направленности микрофонного модуля.
Обзор микрофонных модулей:
Радиомикрофон Приемник
Сменные
микрофонные модули
SKM 300-835 G3*)
*Обозначение радиомикрофона состоит из обозначений
радиомикрофона имикрофонного модуля:
радиомикрофон +микрофонный модуль =обозначение
радиомикрофона
SKM 300 G3 + MMD 835-1 = SKM 300-835 G3
EM 300 G3 MMD 835-1
SKM 300-845 G3*)MMD 845-1
SKM 300-865 G3*)MME 865-1
Микрофонный
модуль
Тип
микрофона
Характеристика
направленности
MMD 835-1 Динамический Кардиоидная
MMD 845-1 Динамический Суперкардиоидная
MME 865-1 Электретный Суперкардиоидная
SKM 300 G3_529672_0901_SP8_PRT.book Seite 4 Mittwoch, 18. Februar 2009 2:42 14

5
Объем поставки
Объем поставки
Вобъем поставки радиомикрофона SKM 300 G3 входят:
1 радиомикрофон SKM 300 G3, включая микрофонный модуль
2 батарейки 1,5 ВMignon AA
1 микрофонный зажим
1 инструкция по эксплуатации
1вкладыш счастотами
SKM 300 G3_529672_0901_SP8_PRT.book Seite 5 Mittwoch, 18. Februar 2009 2:42 14

6
Общий вид
Общий вид
Общий вид радиомикрофона SKM 300
Микрофонный модуль (сменный)
Обозначение ихарактеристика направленности микрофонного
модуля (здесь не видна, см. стр. 3)
Кнопка MIC
Ручка радиомикрофона
Отсек для батареек (снаружи не виден)
Дисплей, соранжевой подсветкой
Инфракрасный интерфейс
Антенна
Цветное кольцо; предлагается различных цветов
Рабочий индикатор ииндикатор заряда батареек, красный
светодиод (светится = ON/мигает = LOW BATTERY)
Контакты для зарядки
Многофункциональный переключатель: (DOWN),  (UP)
и (SET)
Кнопка ON/OFF сфункцией ESC (Прервать) вменю
управления
쐋












SKM 300 G3_529672_0901_SP8_PRT.book Seite 6 Mittwoch, 18. Februar 2009 2:42 14

7
Общий вид

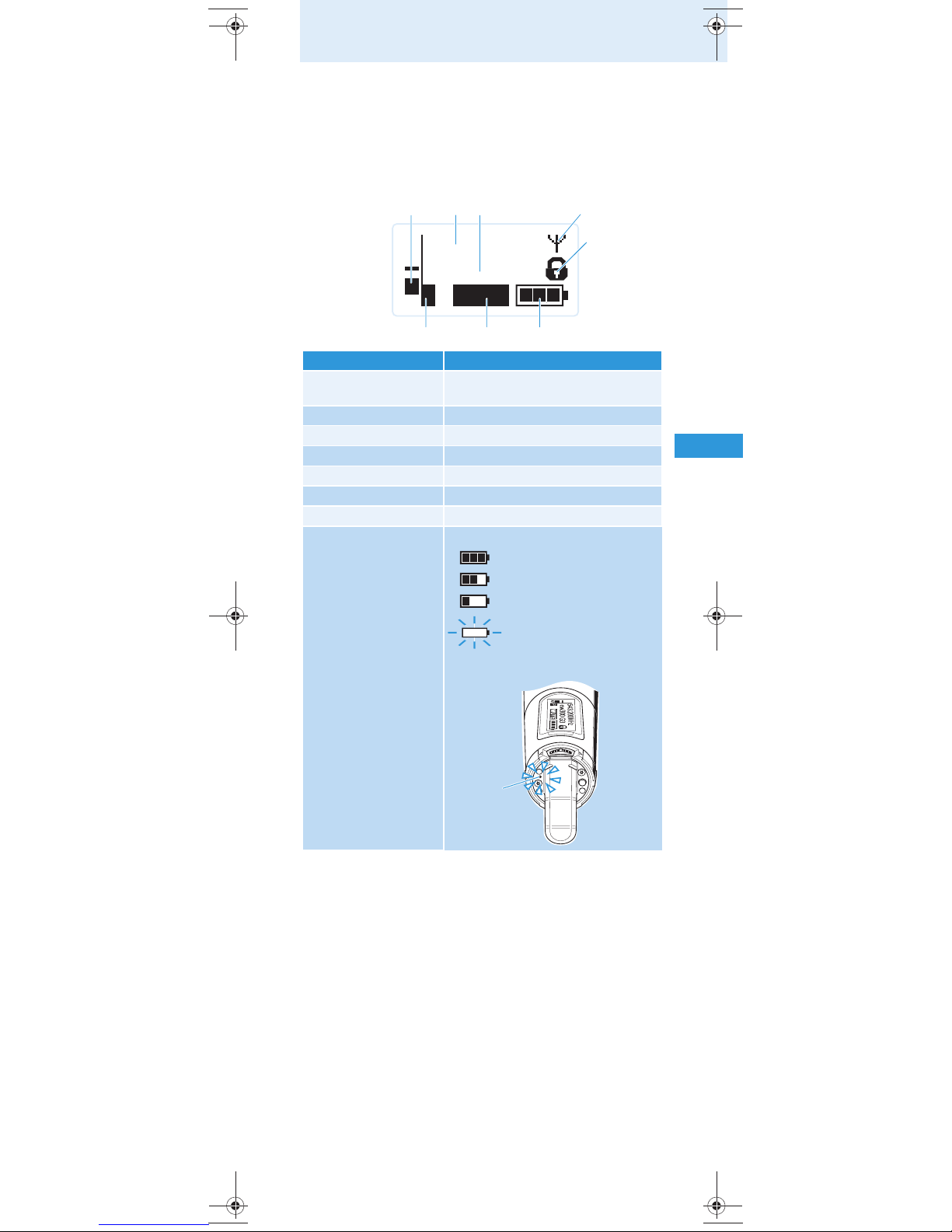

Перечень органов индикации
После включения на радиомикрофоне появляется стандартная
индикация «Частота/Имя». Альтернативное представление Вы
найдете на стр. 13.
Подсветка дисплея приблизительно через 20 секунд автомати-
чески ослабляется.
Индикация Значение
Уровень аудио-
сигнала «AF»
Модуляция радиомикрофона
сфункциейPeak-Hold
Частота Частота передачи
Имя Индивидуально настроенное имя
Индикатор передачи Радиосигнал передается
Блокировка кнопок Блокировка кнопок включена
«P»(пилот)Передача пилот-сигнала включена
«MUTE»Аудиосигнал отключен
Состояние заряда
батареек
Состояние заряда:
ок. 100 %
ок. 70 %
ок. 30 %
Критическое состояние
заряда, красный
светодиод LOW BATT 
мигает:
MHz
543.200
ew300 G3
MUTE
P
AF
 





SKM 300 G3_529672_0901_SP8_PRT.book Seite 7 Mittwoch, 18. Februar 2009 2:42 14

8
Ввод радиомикрофона вработу
Ввод радиомикрофона вработу
Установка изамена батареек/
аккумуляторного блока
Радиомикрофон может работать либо от батареек (типа Mignon
AA, 1,5 В), либо от перезаряжаемого аккумуляторного блока
Sennheiser BA 2015.
Отвинтите заднюю часть радиомикрофона внаправлении
стрелки (против часовой стрелки) от ручки радиомикрофона.
Вытащите заднюю часть радиомикрофона до упора.
Откройте крышку отсека для батареек.
Вложите батарейки или аккумуляторный блок BA 2015, как
показано на батарейном отсеке. При установке соблюдайте
полярность.
Закройте крышку .
Вставьте отсек для батареек вручку радиомикрофона.
Свинтите заднюю часть микрофона сручкой .
ОСТО-
РОЖНО!
Повреждение радиомикрофона!
Если Вы во время работы навинчиваете радио-
микрофон иодновременно нажимаете кнопку
MIC , то она может быть повреждена.
Не нажимайте кнопку MIC во время навинчи-
вания микрофона.
Когда Вы навинчиваете радиомикрофон во время работы,
то автоматически активируется функция отключения звка.
На индикаторе появляется «MUTE».
Когда Вы снова собираете микрофон, функция отклю-
чения звука деактивируется.



SKM 300 G3_529672_0901_SP8_PRT.book Seite 8 Mittwoch, 18. Februar 2009 2:42 14

9
Ввод радиомикрофона вработу
Зарядка аккумуляторного блока
Для зарядки аккумуляторного блока BA 2015 (дополнительный
аксессуар) врадиомикрофоне:
Вставьте радиомикрофон спомощью адаптера LA 2 взарядное
устройство L 2015 (оба дополнительных аксессуара, инфор-
мацию оних Вы найдете на нашем сайте www.sennheiser.com).
Смена микрофонного модуля
Микрофонный модуль очень легко заменить.
Отвинтите микрофонный модуль .
Навинтите требуемый микрофонный модуль.
Снова введите радиомикрофон вработу.
Спомощью зарядного устройства L 2015 – всочетании
сзаряднымадаптером LA 2 – можно заряжать только
аккумуляторный блок BA 2015 врадиомикрофоне. Тем
самым предотвращается недопустимая зарядка батареек.
Отдельные аккмуляторные элементы не заряжаются.
Не касайтесь контактов радиомикрофона имикрофонного
модуля . При этом они могут погнуться или загрязниться.
Когда Вы отвинчиваете микрофонный модуль во время
работы, то активируется автоматическая функция отклю-
чения звука. На индикаторе появляется «MUTE».
Когда Вы снова навинчиваете микрофонный модуль ,
функция отключения звука деактивируется.

SKM 300 G3_529672_0901_SP8_PRT.book Seite 9 Mittwoch, 18. Februar 2009 2:42 14

10
Ввод радиомикрофона вработу

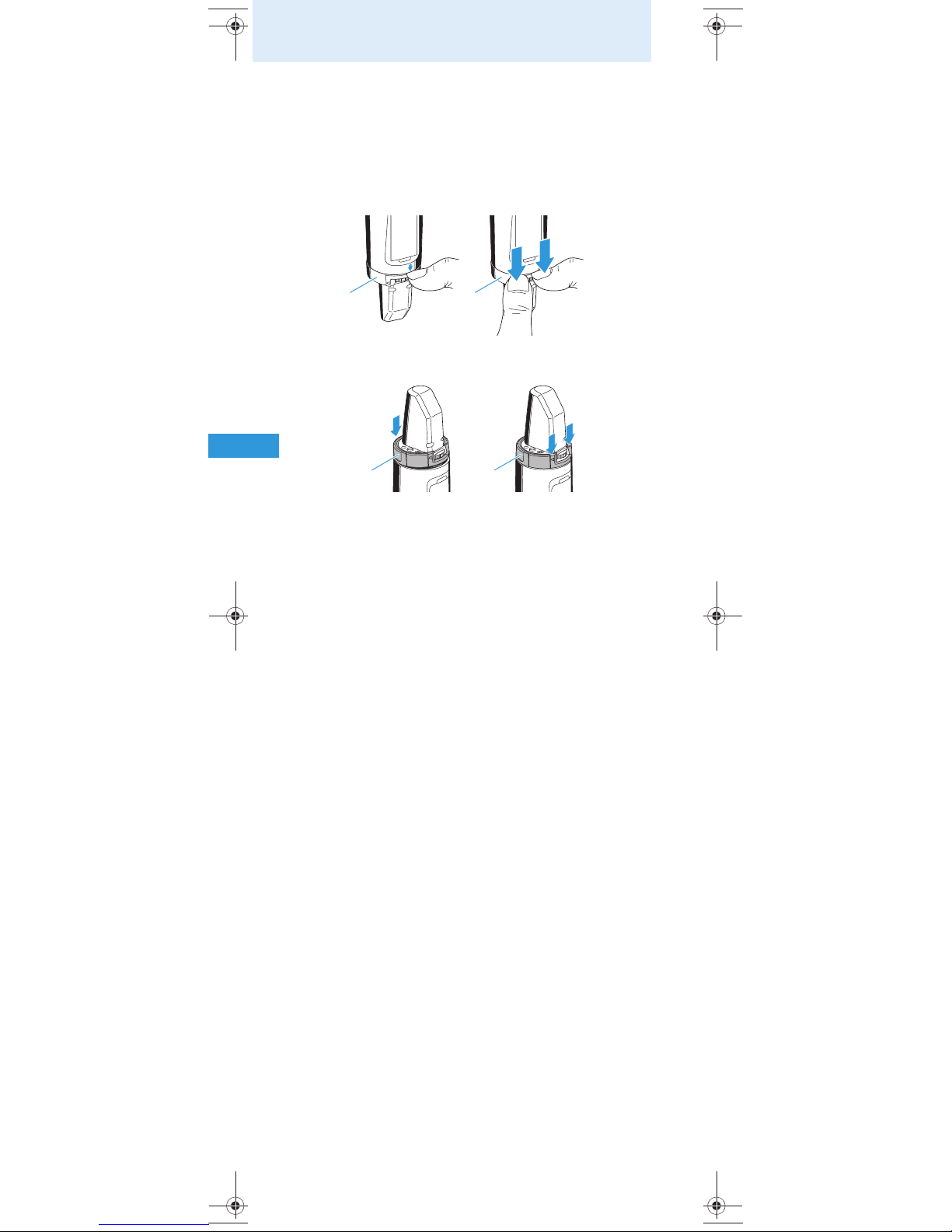

Замена цветного кольца
Цветное кольцо защищает многофункциональный переклю-
чатель от случайного нажатия. Вы можете купить кольца 
другого цвета как аксессуары (информацию оних Вы найдете на
нашем сайте www.sennheiser.com). Благодаря этому возмона
цветовая маркировка радиомикрофонов.
Снимите цветное кольцо , как показано на рисунке.
Установите кольцо подходящего цвета, как показано на
рисунке.
 
 
SKM 300 G3_529672_0901_SP8_PRT.book Seite 10 Mittwoch, 18. Februar 2009 2:42 14

11
Управление радиомикрофоном
Управление радиомикрофоном
Установление радиоконтакта выполняется следующим образом:
1. Включите приемник (см. инструкцию по эксплуатации
приемника).
2. Включите радиомикрофон (см. ниже).
Связь устанавливается, подсветка дисплея приемника меняет
свой цвет скрасного на оранжевый.
Включение ивыключение радиомикрофона
Для включения радиомикрофона (онлайновый режим):
Для выключения радиомикрофона:
При необходимости, отмените блокировку кнопок (см. стр. 12).
Для включения радиомикрофона идеактивирования радиосигнала
при включении (офлайновый режим):
Коротко нажмите кнопку ON/OFF.
Радиомикрофон посылает радиосигнал.
Загорается красный светодиод ON . Появляется
стандартная индикация «Частота/Имя». Кнопка MIC 
загорается красным светом.
Вы можете включить радиомикрофон идеактивировать
радиосигнал при включении. Информация об этом Вы
найдете ниже.
Удерживайте кнопку ON/OFF нажатой до тех пор,
пока на индикаторе не появится надпись «OFF».
Красный светодиод ON икнопка MIC гаснут.
Дисплей отключается.
Вменю управления кнопка ON/OFF имеет функцию
ESC. Вы прерываете ввод данных ивозвращаетесь
в текущую стандартную индикацию.
Удерживайте кнопку ON/OFF нажатой до тех пор,
пока нет появится сообщение «RF Mute On?».
Нажмите многофункциональный переключатель.
Частота передачи указывается, но радиомикрофон не
посылает радиосигнал. Индикатор передачи не
горит. Кнопка MIC гаснет. Если на радиомикрофоне
иприемнике включен пилот-сигнал, на приемнике
появляется сообщение «RF Mute».
Используйте эту функцию, чтобы экономить емкость
батареек или если врежиме прямой передачи Вы хотите
подготовить микрофон кработе, не мешая существующим
трактам передачи.



ON/OFF
ON/OFF
ON/OFF
MHz
543.200
ew300 G3
MUTE
P
AF

SKM 300 G3_529672_0901_SP8_PRT.book Seite 11 Mittwoch, 18. Februar 2009 2:42 14

12
Управление радиомикрофоном
Для активирования радиосигнала:
Временное выключение блокировки кнопок
Автоматическую блокировоку кнопок Вы можете настроить вменю
«Auto Lock» (см. стр. 18). Если Вы включили блокировку кнопок,
то для управления радиомикрофоном Вы должны временно
выключить ее:
Во время повторного включения блокировки кнопок мигает символ
блокировки кнопок .
Отключение аудио-сигнала или
деактивирование радиосигнала
Спомощью кнопки MIC Вы можете выключать аудио-сигнал или
деактивировать радиосигнал. Впункте «Mute Mode» меню управ-
ления Вы можете настроить требуемую функцию кнопки Mic 
(см.стр. 20):
Выберите вменю «Mute Mode» требуемую настройку
(см.стр.20).
Коротко нажмите кнопку ON/OFF .
Появляется «RF Mute Off».
Нажмите многофункциональный переключатель.
Индикатор передачи появляется снова.
Переместите многофункциональный переключатель
вверх/вниз.
На индикаторе появляется «Unlock?».
Нажмите многофункциональный переключатель.
Блокировка кнопок временно выключается.
Настройка
вменю Кнопка MIC ... Функция
«AF On/Off»коротко нажать Аудиосигнал длительно
выключается
Отключение звука длительно
отменяется
«RF On/Off»коротко нажать Радиосигнал деактивируется
(офлайновый режим)
Радиосигнал активируется
(онлайновый режим)
«Push To
Mute»
удерживать
нажатой
Аудиосигнал временно
отключается (т. н. «кашлюн»)
«Push To
Talk»*
*Если Вы выбираете настройку меню «Push To Talk», то
аудиосигнал радиомикрофона длительно отключается.
удерживать
нажатой
Временная отмена
отключения аудиосигнала
(функция речи)
«Disabled»коротко нажать /
удерживать
нажатой
Нет
ON/OFF
MHz
543.200
ew300 G3
MUTE
P
AF

쐋
SKM 300 G3_529672_0901_SP8_PRT.book Seite 12 Mittwoch, 18. Februar 2009 2:42 14

13
Управление радиомикрофоном
Выйдите из меню управления.
Нажмите кнопку MIC или удерживайте ее нажатой.
Радиомикрофон ведет себя так, как указано втаблице.
Текущее состояние функции отключения звука или радиосигнала
указывается на радиомикрофоне. Дополнительня индикация на
приемнике появляется, если на радиомикрофоне иприемнике
включен пилот-сигнал идополнительно на приемнике была акти-
вирована требуемая индикация вменю «Warnings» (см. инс-
трукцию по эксплуатации приемника).
Выбор стандартной индикации
Аудиосигнал отключен
Кнопка MIC без подсветки
Индикатор радиомикрофона Mute светится
Индикация на приемнике Появляется «TX Mute»*.
Аудио-сигнал активирован (отключение звука отменено)
Кнопка MIC красная подсветка
Индикатор радиомикрофона Mute не светится
Индикация на приемнике Не появляется «TX Mute».
Радиосигнал деактивирован
Кнопка MIC без подсветки
Индикатор радиомикрофона Индикатор передачи не
светится
Индикация на приемнике Появляется «RF Mute»*
Радиосигнал активирован
Кнопка MIC красная подсветка
Индикатор радиомикрофона Индикатор передачи 
светится
Индикация на приемнике Не появляется «RF Mute»*
*только если активировано на приемнике (см. выше)
Вы можете также деактивировать радиосигнал при
включении. Информацию об этом Вы найдете вгл.
«Включение ивыключение радиомикрофона» на стр. 11.
Во время работы Вы также можете активировать/
деактивировать радиосигнал кнопкой ON/OFF . Для
этого коротко нажмите кнопку ON/OFF ивыполните
операции, как описано на стр. 11.
Для выбора стандартной индикации переместите
многофункциональный переключатель.
Представление
Выбираемая стандартная
индикация
«Частота/Имя»
«Канал/Частота»
«Канал/Имя»
MHz
543.200
ew300 G3
MUTE
P
AF


쐋
ew300 G3
MHz
543.200
MUTE
P
AF
MHz
543.200
B.Ch: 20.24
MUTE
P
AF
B.Ch: 20.24
MUTE
P
AF
ew300 G3
SKM 300 G3_529672_0901_SP8_PRT.book Seite 13 Mittwoch, 18. Februar 2009 2:42 14

14
Управление меню
Управление меню
Кнопки
Обзор меню управления
Кнопки Функции кнопки
Нажать кнопку
ON/OFF
•Включение ивыключение радиомикрофона
•Функция ESC: Прерывание ввода ивозврат
ктекущей стандартной индикации
•Деактивирование радиосигнала
(специальная функция, см. стр. 12)
Нажать много-
функциональный-
переключатель
•Переход из текущей стандартной инди-
кации вменю управления
•Вызов пункта меню
•Переход вподменю
•Сохранение настроек ивозврат вменю
управления
Перемещение
многофункциона
льного переклю-
чателя
•Выбор стандартной индикации
•Переход впредыдущий или следующий
пункт меню
•Изменение значений для пункта меню
Индикация Функция пункта меню
Главное меню «Menu»
Sensitivity Настройка уровня аудио-сигнала «AF»
(см. стр. 17)
Frequency Preset*Настройка канального банка иканала
(см. стр. 18)
Name* Ввод индивидуального имени
радиомикрофона (см. стр. 18)
Auto Lock Включение/выключение блокировки
кнопок (см. стр. 18)
Advanced Вызов расширенного меню «Advanced
Menu» (см. стр. 19)
Exit Выход из меню ивозврат ктекущей
стандартной индикации
Расширенное меню «Advanced Menu»
Tune Настройка частоты передачи для
канальных банков «U1» – «U6»
(см. стр. 19)
Специальная функция: Настройка
канала ичастоты передачи для каналь-
ных банков «U1» – «U6» (см. стр. 19)
Mute Mode Настройка поведения кнопки MIC
(см.стр. 20)
RF Power Настройка мощности передатчика
(см. стр. 20)
ON/OFF
Главное меню
«Menu»
Sensitivity
Frequency Preset
Name
Auto Lock
Advanced
Exit
Tune
Mute Mode
RF Power
Pilot Tone
LCD Contrast
Reset
Software Revision
Exit
Расширенное
меню
«Advanced»
SKM 300 G3_529672_0901_SP8_PRT.book Seite 14 Mittwoch, 18. Februar 2009 2:42 14

15
Управление меню
Использование меню управления
Вэтом разделе на примере пункта меню «Sensitivity» описывается,
как выполнять настройки вменю управления.
Переход из стандартной индикации вменю управления
Выбор пункта меню
Изменение исохранение настроек
Многофункциональный переключатель имеет функцию повторения:
Pilot Tone* Включение ивыключение передачи
пилот-сигнала (см. стр. 20)
LCD Contrast Настройка контрастности индикатора
(см. стр. 21)
Reset Сброс настроек радиомикрофона
(см. стр. 21)
Software Revision Показ текущей версии программного
обеспечения (см. стр. 21)
Exit Выход из расширенного меню «Advanced
Menu» ивозврат вглавное меню
*Информация опередаче настроек приведена винструкции по
эксплуатации приемника.
При необходимости, для работы сменю управления Вы
должны отменить блокировку кнопок (см. стр 12).
Нажмите многофункциональный переключатель.
Вы переходите вглавное меню.
Показывается последний вызывавшийся пункт меню.
Переместите многофункциональный переключатель,
чтобы перейти впункт меню «Sensitivity».
На индикаторе Вы видите текущие настройки пункта
меню:
Для вызова пункта меню нажмите многофункцио-
нальный переключатель.
Для настройки чувствительности входа нажмите
многофункциональный переключатель.
Для сохранения введенного значения нажмите много-
функциональный переключатель.
Многофункциональн
ый переключатель ... Индикация
... прижать вверх Предыдущий пункт меню/предыдущая
настройка
... прижать вниз Следующий пункт меню/следующая
настройка
... удерживать нажатой изменяется непрерывно
Индикация Функция пункта меню
Menu
Sensitivity
–12 dB
Menu
–12 dB
Sensitivity
– 12 dB
Sensitivity
–36 dB
Sensitivity
«Stored»
Вызов
«Sensitivity»
Настройка
«Sensitivity»
Сохранение
введенных
данных
SKM 300 G3_529672_0901_SP8_PRT.book Seite 15 Mittwoch, 18. Februar 2009 2:42 14

16
Управление меню
Прерывание ввода
Для возврата кпоследнему редактировавшемуся пункту меню:
Выход из меню
Для перехода прямо втекущую стандартную индикацию:
Для прерывания ввода коротко нажмите кнопку ON/
OFF.
Появляется текущая стандартная индикация.
Нажимайте многофункциональный переключатель до
тех пор, пока не появится последний редактиро-
вавшийся пункт меню.
Выберите пункт меню «Exit».
Подтвердите выбор.
Вы попадаете на следующий, более высокий виерар-
хии уровень меню.
Нажмите кнопку ON/OFF.
ON/OFF
Menu
Exit
ON/OFF
SKM 300 G3_529672_0901_SP8_PRT.book Seite 16 Mittwoch, 18. Februar 2009 2:42 14

17
Настройки вменю управления
Настройки вменю управления
Главное меню «Menu»
Настройка чувствительности входа – «Sensitivity»
Диапазон настройки: от 0 до –48 дБ сшагом 6 дБ
Уровень аудио-сигнала «AF» также показывается, если звук на
радиомикрофоне выключен, например, для проверки чувствитель-
носвти во вемя прямой передачи.
Для грубой настройки Вы можете исходить из следующих
ориентировочных значений:
Воспользуйтесь возможностью выполнить настройки
вменю управления приемника ипередать их врадио-
микрофон. Информация об этом обозначена винструкции
по эксплуатации Вашего приемника символом Sync.
Подробное описание меню управления приведено на
сайте www.sennheiser.com.
Чувствительность
входа ... Действие/индикация
... слишком высокая При близком расположении источника
звука кмикрофону, громком голосе или
громкой музыке возникает перемодуляция.
Индикатор уровня аудиосигнала «AF» 
на время перемодуляции полностью
отклоняется.
... правильная Только при самой высокой громкости
звука индикатор «AF» полностью
отклоняется.
... слишком низкая Тракт передачи слишком слабо моду-
лируется. Это ведет кзашумлению
сигнала.
Ситуация Настройка
Громкая музыка/пение от −48 до −18 дБ
Голос комментатора от −18 до −12 дБ
Интервью от −12 до 0 дБ
Menu
–12 dB
Sensitivity
– 12 dB
Sensitivity
–36 dB
Sensitivity
«Stored»
Вызов
«Sensitivity»
Настройка
«Sensitivity»
Сохранение
введенных
данных
MHz
543.200
B.Ch: 20.24
MUTE
P
AF

SKM 300 G3_529672_0901_SP8_PRT.book Seite 17 Mittwoch, 18. Februar 2009 2:42 14

18
Настройки вменю управления
Выбор канального банка иканала вручную –
«Frequency Preset»
Когда Вы работаете вменю «Frequency Preset», радиосигнал
деактивируется.
Обзор канальных банков иканалов:
При создании многоканальных установок учитывайте следующее:
Только предварительно настроенные частоты передачи впре-
делах одного канального банка не оказывают взаимных помех (см.
стр. 22). Для этого Вы должны настроить радиомикрофон иприем-
ник на одну иту же частоту. Строго соблюдайте указания по
выбору частоты на стр. 22.
Ввод имени – «Name»
Впункте меню «Name» введите для радиомикрофона произвольно
выбираемое имя (например, имя музыканта).
Имя может быть показано встандартной индикации «Частота/Имя»
и«Канал/Имя». Оно может состоять не более, чем из 8 символов:
•букв, за исключением букв сумлаутами
•цифр от 0 до 9
•специальных символов изнаков пробела
Ввод производится следующим образом:
Включение/выключение автоматической блокировки
кнопок – «Auto Lock»
Эта блокировка предотвращает случайное выключение радио-
микрофона или выполнение изменений. Втекущей стандартной
индикации символ замка указывает на то, что блокировка
кнопок включена.
Канальный банк Каналы Тип
«1» – «20»по 24 Системный банк, частоты
предварительно настроены
«U1» – «U6»по 24 Пользовательский банк, частоты
могут свободно выбираться
Для выбора символа переместите многофункцио-
нальный переключатель.
Для перехода кследующему разряду или сохранения
полностью введенного имени нажмите многофункцио-
нальный переключатель.
Menu
B.Ch: 5.14
Frequency Preset
B.Ch:
MHz
Frequency Preset
5.14 B.Ch:
MHz
Frequency Preset
1.14
Вызов
«Frequency
Preset»
Настройка и
подтверждение
канального банка
Настройка
каналка; сохра-
нение введенных
данных
«Stored»
Вызов «Name» Ввод и подт-
верждение буквы
Ввод букв;
сохранение
введенных
данных
Menu
Lichael
Name
Name Name
Lichael Michael
«Stored»
Вызов
«Auto Lock»
Настройка
«Auto Lock»
Active
Auto Lock
Active
Auto Lock
Inactive
Auto Lock
Menu
Сохранение
введенных
данных
«Stored»
SKM 300 G3_529672_0901_SP8_PRT.book Seite 18 Mittwoch, 18. Februar 2009 2:42 14
