Sennheiser SKM 1030 1032 User manual

SKM 1030
SKM 1032
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
INSTRUCTIONS POUR L‘USAGE
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING

2
SKM 1030
SKM 1032
Sie haben die richtige Wahl getroffen!
Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlässigkeit,
Wirtschaftlichkeitund einfacheBedienungüberzeugen.DafürgarantiertSennheiser
mit seinem guten Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz
als Hersteller hochwertiger elektroakustischer Produkte „Made in Germany“.
Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu lesen. Wir
möchten, daß Sie einfach und schnell in den Genuß dieser Technik kommen.
Kurzbeschreibung

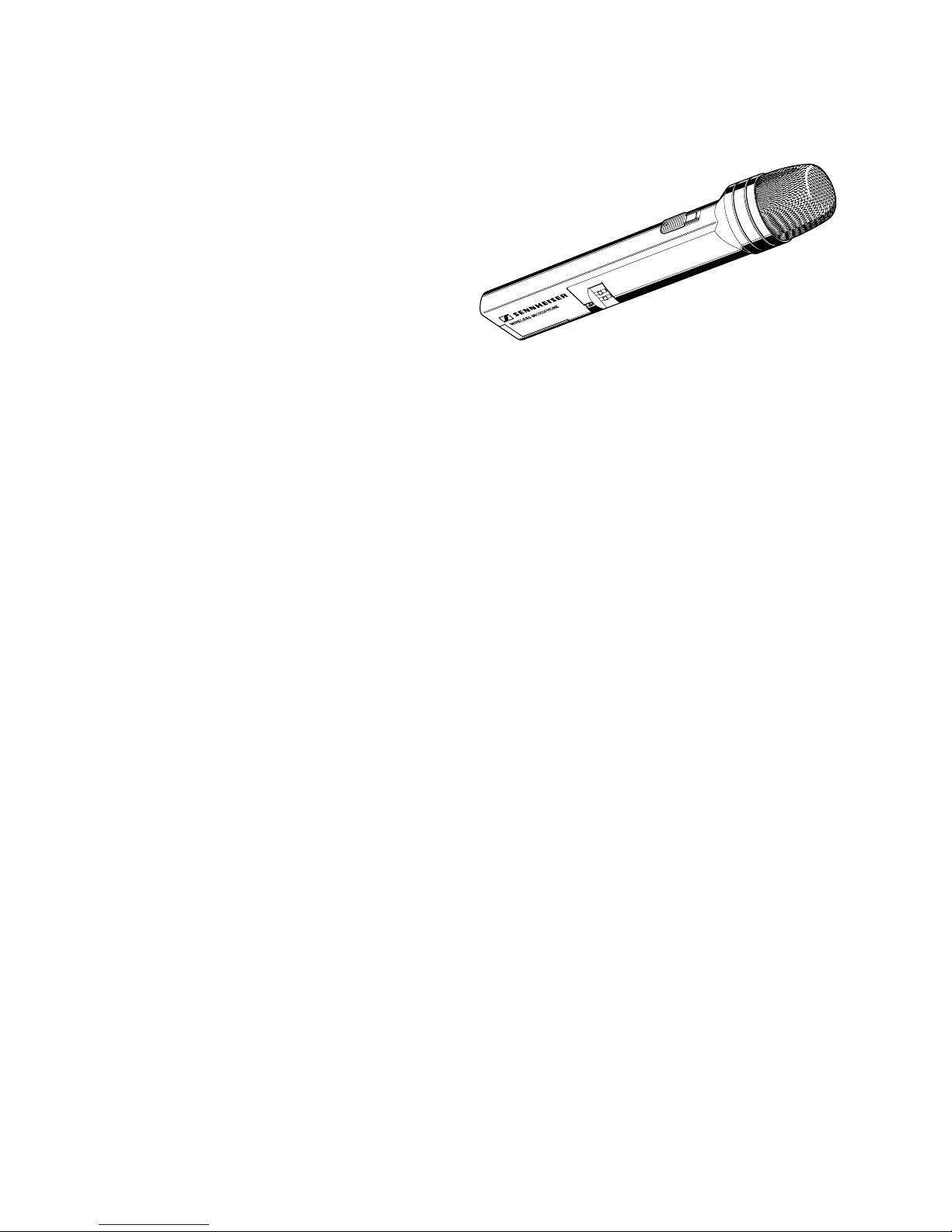

SKM 1030 und SKM 1032 sind Handsender mit integriertem Mikrofon für
drahtlose Mikrofonübertragungsanlagen.
Der Einsatzbereich ist vielfältig. Der Handsender SMK 1030 wird vorwiegend in
Personenführungsanlagen verwendet, SKM 1032 ist häufig im Theater oder als
Vokalmikrofon im Einsatz. Die Sender können in der Hand gehalten oder mit der
Umhängevorrichtung SZU 1032 (Zubehör) vor der Brust getragen werden. Akku
BA 1032 und Ladegerät L 1032 vervollständigen die Sender zum System.
Besondere Merkmale
쐌Hohe Betriebssicherheit und lange Betriebszeiten auch im Akkubetrieb
쐌Einfache Handhabung und Bedienung
쐌Kanalwahl
쐌Einsatzmöglichkeit des schnelladefähigen Hochleistungsakku BA 1032
쐌Knackfreier EIN/AUS-Schalter für das Mikrofonsignal.

3
Ausführungen
SKM 1032-0 Drahtloses Mikrofon. FM-Breitband, 8m-Band.
Sendeleistung ≤30 mW
Umschaltbar auf 3 Frequenzen: 36,7 MHz, 37,1 MHz, 37,9 MHz.
Sennheiser Rauschunterdrückungssystem HiDyn plus
®
.
In Deutschland für allgemeine Anwendungen zugelassen.
SKM 1032 VHF Drahtloses Mikrofon. FM-Breitband, VHF-Bereich.
Sendeleistung ≤50 mW
Frequenzbereich: 138-145 MHz oder 170-260 MHz.
Umschaltbar auf 6 Frequenzen.
Sennheiser Rauschunterdrückungssystem HiDyn plus
®
.
Vorbehalten für den professionellen Einsatz in
Rundfunkanstalten oder Theatern.
SKM 1030-7 Drahtloses Mikrofon. FM-Schmalband, 8m-Band.
Sendeleistung ≤100 mW
Umschaltbar auf 6 Frequenzen, Vorzugsfreqenzen
zwischen 36,64 MHz und 37,98 MHz.
SKM 1030-7 BU Drahtloses Mikrofon, wie SKM 1030-7.
Sendeleistung ≤100 mW
Zusätzlich: eingebaute TB-Buchse 2,5 mm ø zum
Einspielen von Musik- / Sprachinformationen vom Band.
HINWEISE 왘Neben diesen Standardausführungen sind drahtlose
Mikrofone der Typenreihen SKM 1030 und SKM 1032
auch für den Betrieb auf Sonderfrequenzen lieferbar.
Diese Sender tragen den Zusatz ... SF.

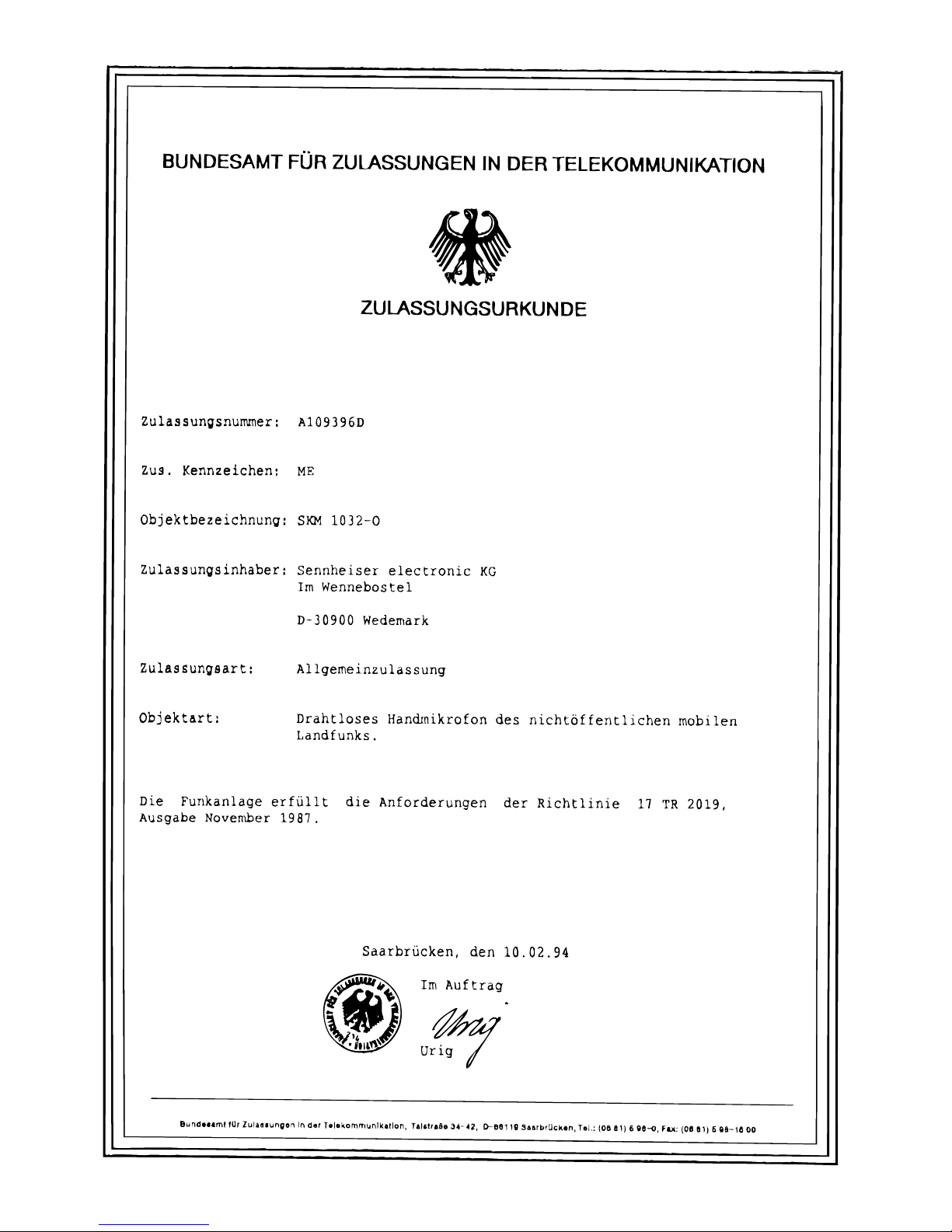

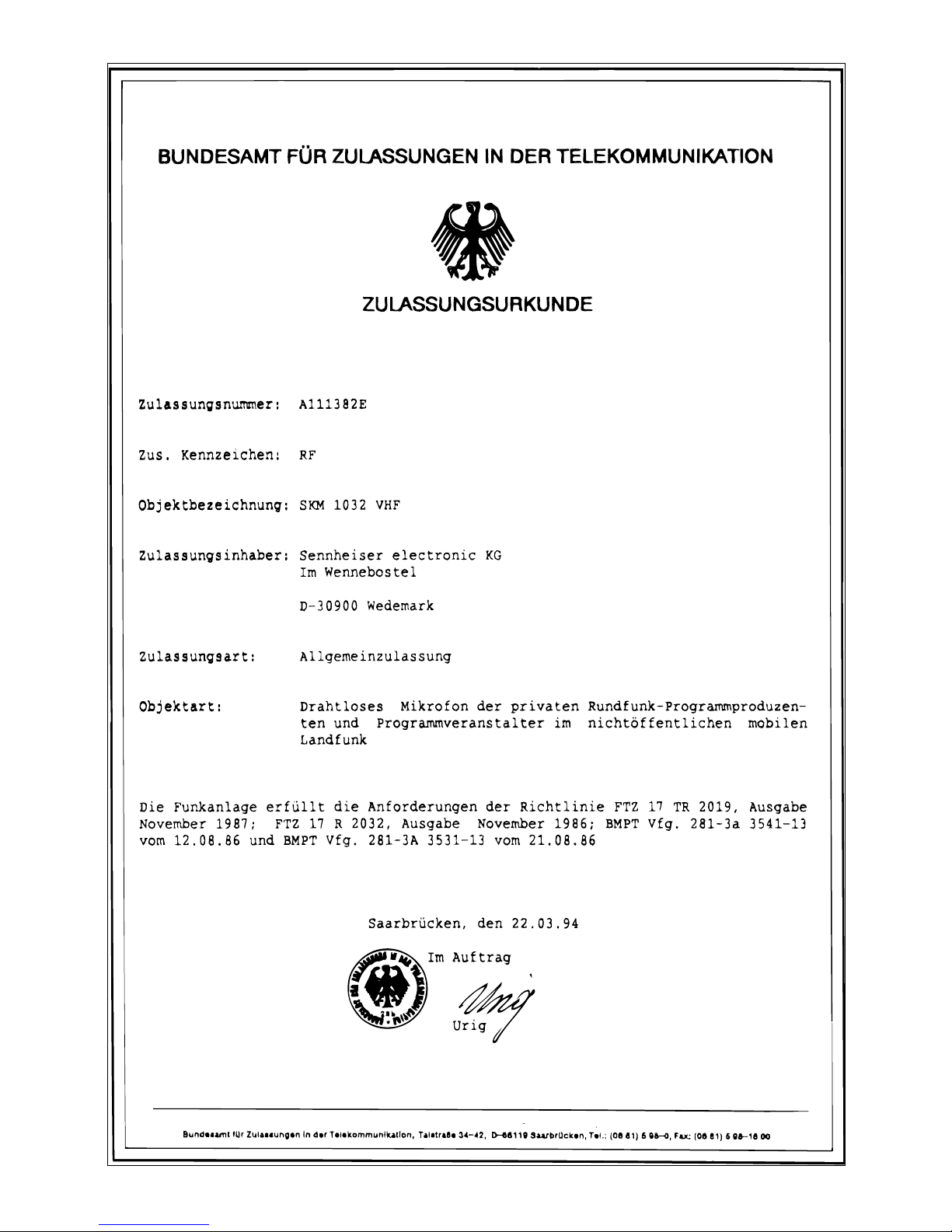

왘Über die Erlaubnis zum Betrieb drahtloser Tonübertra-
gungsanlagen erteilt in Deutschland die jeweilige lokale
Dienststelle des BAPT (Bundesamt für Post- und Tele-
kommunikation) Auskunkt. Betreiber in Österreich oder
in der Schweiz wenden sich an die entsprechenden
Postdienststellen ihres Wohnortes.

4
Batterie einsetzen
Setzen Sie die Batterie entsprechend der Zeichnung ein.
왘Polung beachten!
왘Nur Alkali-Mangan-Batterien verwenden!
Die angegebene Betriebszeit (Siehe technische Daten)
verringert sich sonst deutlich.
Bei regelmäßigem Gebrauch ist es vorteilhaft, statt Batterien wiederaufladbare
Akkus BA 1032 zu verwenden. Diese Akkus sind schnelladefähig.
Akkus BA 1032, Laden im Ladegerät L 1032
AkkusBA1032 werdenmitdem LadegerätL1032 unddempassenden Steckertrafo
NT 1032 wieder geladen. Ein Akku kann während der Ladung im Mikrofon
bleiben, ein zweiter kann im passenden Ladeschacht des Ladegerätes geladen
werden. L 1032 und NT 1032 sind als Zubehör lieferbar.
DieVerbindung zwischen Ladegerät L 1032und SKM 1030 / SKM 1032 wird über
die Ladekontakte hergestellt (Abbildung nächste Seite).
왘Achten Sie bitte immer darauf, daß die Ladekontakte sauber,
also metallisch blank sind.

5

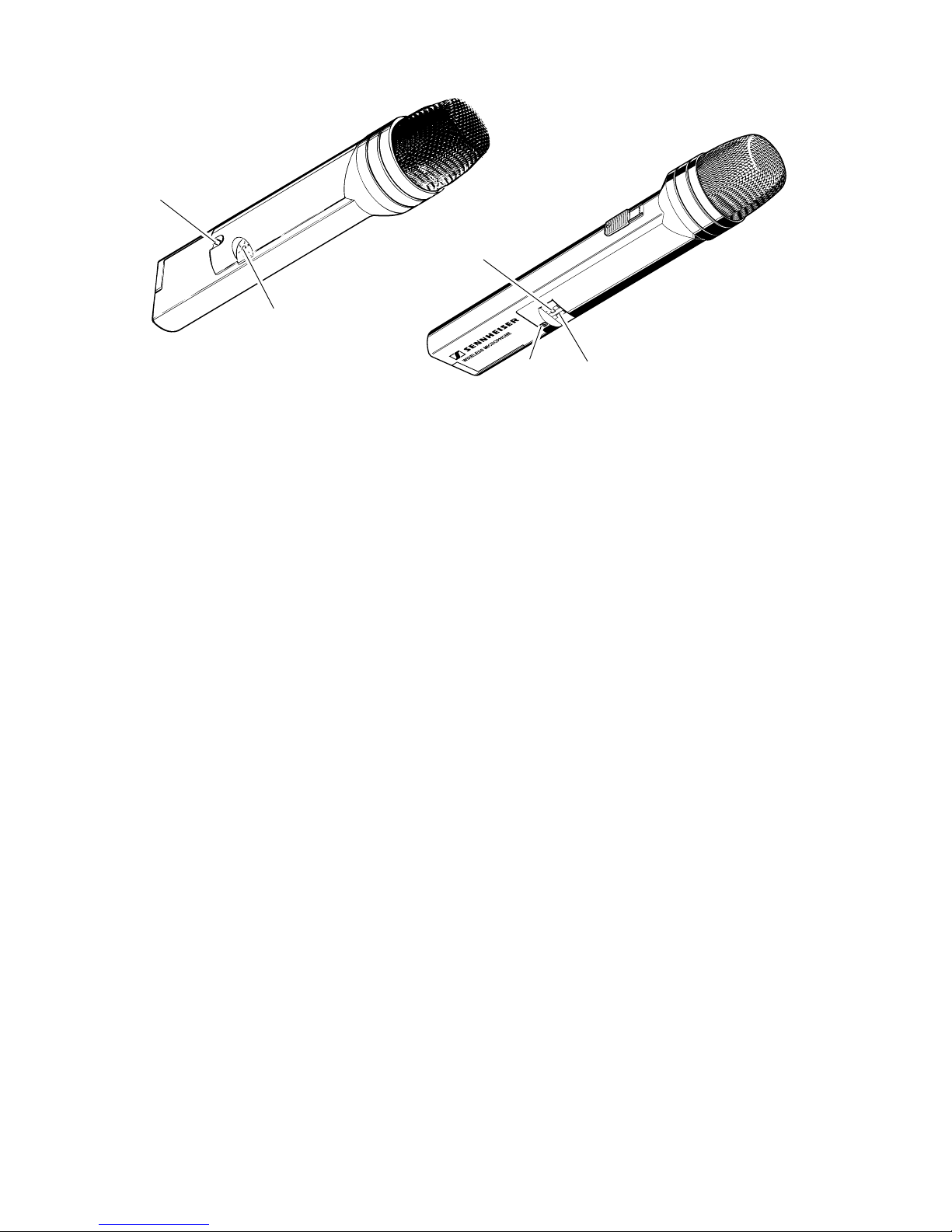

Einstellen der Sendefrequenz
Stellen Sie mit dem Schalter die gewünschte Sendefrequenz ein. Jeder Zahl auf
dem Schalter ist eine Sendefrequenz zugeordnet. Die genaue Frequenzangabe
finden Sie auf dem Typenschild im Batteriefach.
왘Achten Sie darauf, daß Sendefrequenz und die am Empfänger
eingestellte Empfangsfrequenz übereinstimmen.
왘Als Umschaltwerkzeug eignet sich entweder ein kleiner Schrauben-
dreher (Klingenbreite ca. 2 mm) oder das Ende der Drahtantenne,
das auch als kleine Klinge ausgebildet ist. (Bei Varianten -0, -7)
Einschalten / Empfindlichkeit auswählen
Ein/Aus-Schalter und Wahlschalter  für die Empfindlichkeit befinden sich in
einer Mulde im unteren Teil des Gehäuses.
왘Der häufiger genutzte Ein-Aus-Schalter liegt etwas erhöht.
Nach dem Einschalten vergehen ca. 2 Sekunden. Der Sender benötigt diese Zeit,
um sich auf die gewählte Frequenz einzustellen. (PLL-Rastung).
Mit dem Wahlschalter  für die Empfindlichkeit wird in Stellung "LOW" das NF-
Signalabgesenkt.IndieserEinstellungwirdeineÜbersteuerungbeiNahbesprechung
vermieden.
왘Absenkung für SKM 1030: ca. 14 dB
왘Absenkung für SKM 1032: ca. 20 dB





6

O
O
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
F
F
FFFFFF
FFFFFF
FFFFFF
FFFFFF
FFFFFF
FFFFFF
F
F
FFFFFF
FFFFFF
FFFFFF
FFFFFF
FFFFFF
FFFFFF
OO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
NN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
OO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
NN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
Verriegelt

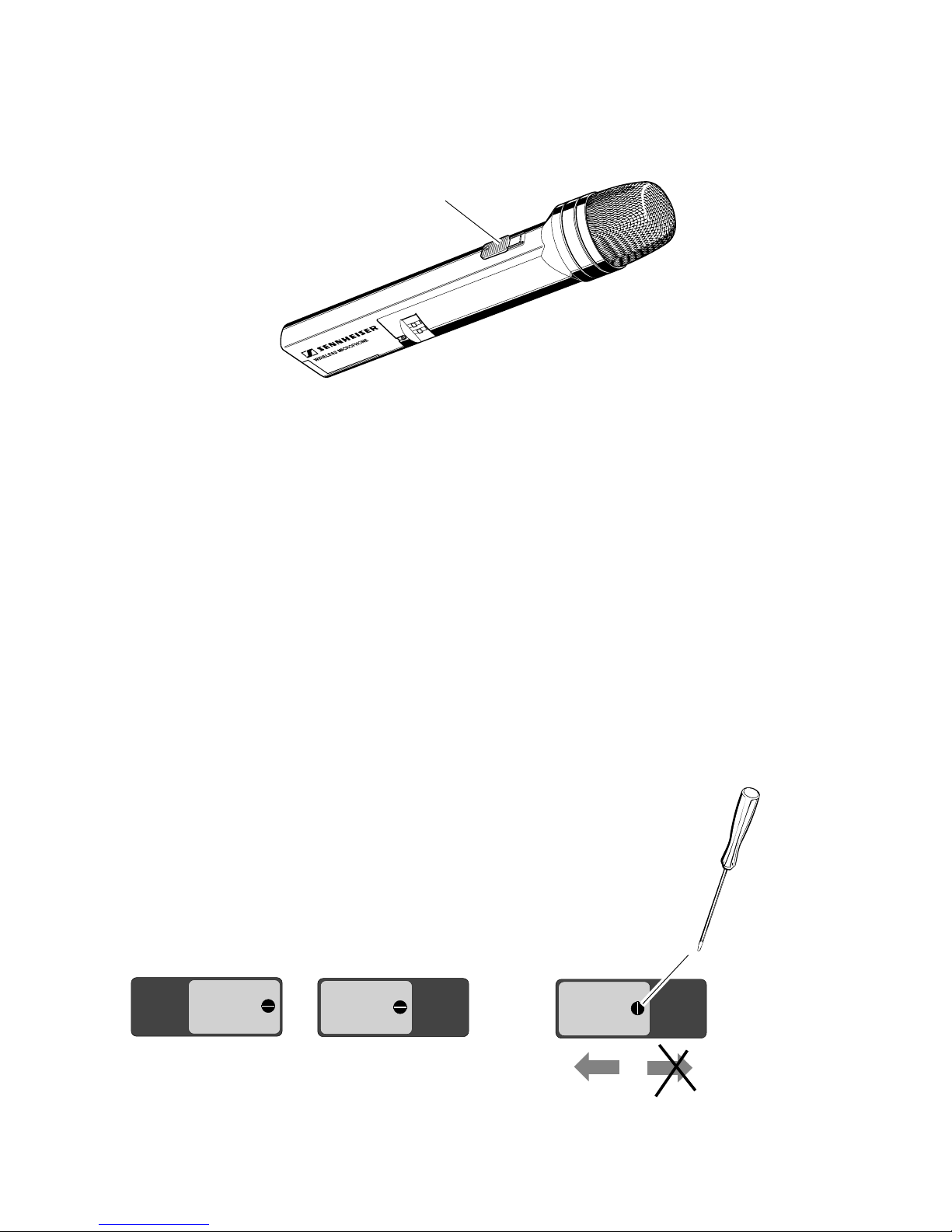

Handsender stumm schalten
Mit dem Schalter 쐊haben Sie die Möglichkeit, das Mikrofon dieses Handsenders
abzuschalten("stummschalten")ohnedabeidieFunk-Übertragungzuunterbrechen.
Dadurch wird ein Aufrauschen des Empfängers beim Stummschalten des Senders
verhindert.DieSchalterstellungen"ON"und"OFF"sindim Schaltergekennzeichnet.
Der Schalter läßt sich verriegeln, damit ein unbeabsichtigtes Schalten
auszuschließen ist:

7

Antenne auswechseln
Die Antenne am Handsender SKM 1030 / SKM 1032 kann gewechselt werden.
Der Austausch ist einfach, die Antenne ist an der Buchse verschraubt.
왘In Ausnahmefällen ist der Betrieb auch ohne Antenne möglich. Hierbei
wirken Teile der Elektronik und die Batterie als Ersatzantenne. Die
Reichweite ist jedoch vermindert.
왘DerHandsender SKM1032 VHFarbeitet miteiner integriertenAntenne
- es hat keine Anschlußbuchse für eine externe Antenne.
Reinigung des Einsprachekorbes
Der Einsprachekorb kann zur Reinigung abgeschraubt werden. Die Reinigung
von Korb und Schaumstoffeinlage erfolgt unter klarem Wasser, sie werden am
besten mit einem Fön wieder getrocknet.
왘Korb und Schaumstoffeinlage erst wieder aufsetzen,
wenn sie vollständig getrocknet sind!
Rauschunterdrückungssystem HiDyn plus
®
(Nur SKM 1032)
SKM 1032 ist mit dem Sennheiser-Rauschunterdrückungssystem HiDyn plus
®
ausgerüstet. Der Handsender arbeitet aber nur einwandfrei, wenn auch der
eingesetzte Empfänger über HiDyn plus
®
verfügt. Ist dieser nicht ensprechend
ausgestattet, ist die Dynamik drastisch verringert, die Übertragung klingt dumpf.

8

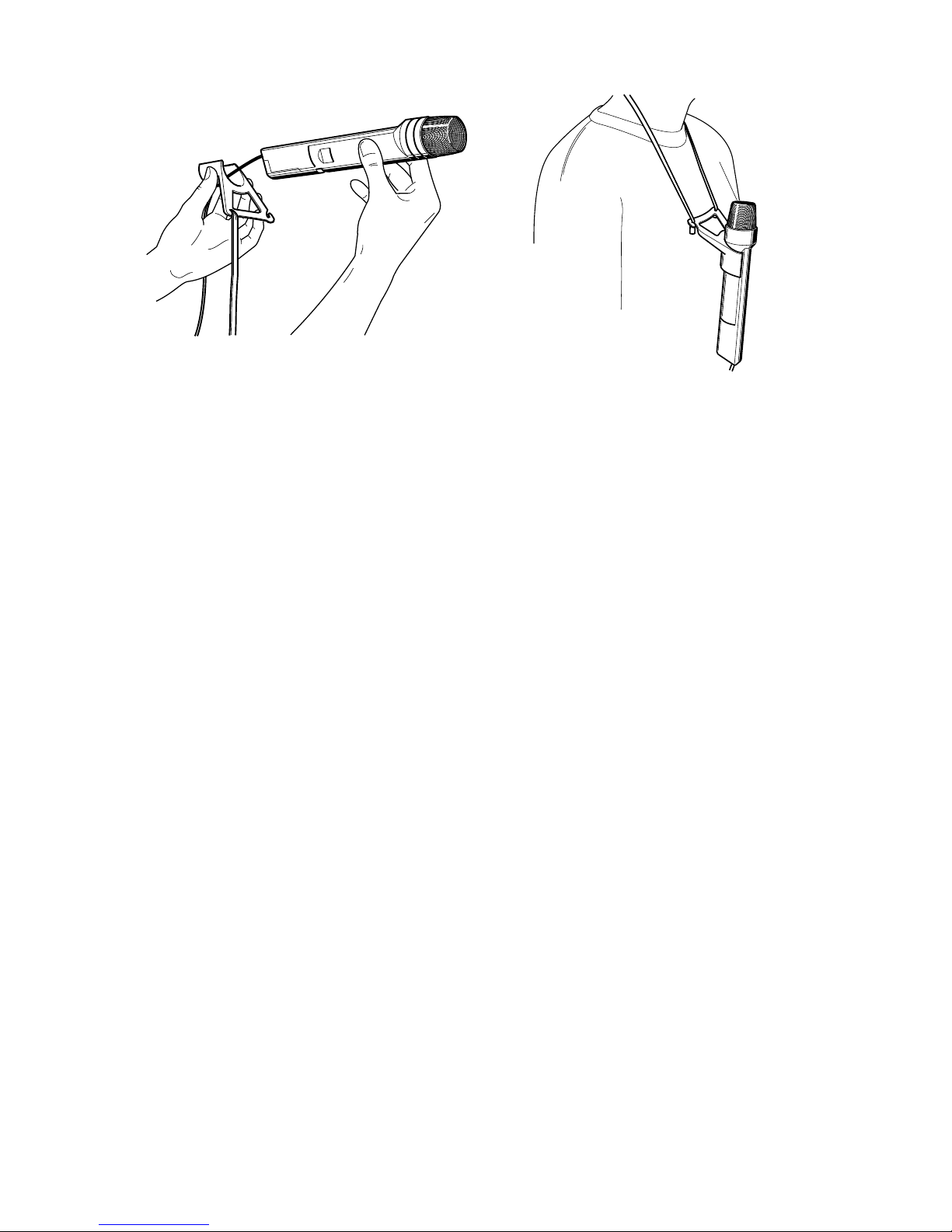

Trageweise / Befestigung des Drahtlosen Mikrofons
왘Bei Verwendung als Handsender Empfindlichkeit auf "LOW" einstellen. Bei
Außenbetrieb und Nahbesprechung Windschutz MZW 1032 aufsetzen, er
vermindert Popp- und Windgeräusche.
왘Mit der Haltevorrichtung SZU 1032 wird der SKM 1030 / SKM 1032 vor der
Brust getragen. Er wird entsprechend der Abbildung befestigt und umgehängt.
In dieser Position sollte der Empfindlichkeitswahlschalter auf "HIGH" stehen.
Bei Betriebsführungen mit dem SKM 1030 ist diese Trageweise nicht zu
empfehlen, der Umgebungslärm ist für die Entfernung Mund/Mikro zu hoch
und überdeckt die gesprochene Information. Auch sinkt die Sendeleistung,
wenn das Antennenkabel dicht am Körper anliegt.
Hinweise zur Fehlerbeseitigung
Fehler Mögliche Ursache
Keine Funktion 왘Batterie/Akku leer oder zu schwach
왘Batterie/Akku verpolt
Akustische Rückkopplung 왘verwendeter Empfänger ist nicht mit
bei SMK 1032 HiDyn plus
®
ausgestattet
Keine Übertragung, obwohl 왘Sendefrequenz stimmt nicht mit der
Sender eingeschaltet Frequenz des Empfängers überein.
Verzerrungen 왘Empfindlichkeitswahlschalter steht auf
"HIGH", Empfindlichkeit zu hoch!

9
Technische Daten SKM 1030-7
Frequenzaufbereitung PLL (Phase-Lock-Loop) -Synthesizer
Kanalzahl / Kanalraster max. 6 Kanäle
Sendeleistung ≤100 mW
Trägerfreqenzen 6 Frequenzen im Bereich 30-45 MHz
Vorzugfrequenzen 36.64/36.72/37.04/37.16/37.82/37.98 MHz
Modulationsart FM, Schmalband
Schaltbandbreite 5 MHz
Nennhub / Spitzenhub bei 1 kHz ±8 kHz / ±15 kHz
Geräuschspannungsabstand (Nennhub) 68 dB(A) nach DIN 45412 bei 1 kHz
Störspannungsabstand(Nennhub) 58 dB nach CCIR, DIN 45405
NF-Frequenzbereich 80 - 12.000 Hz +1 / -3 dB
Klirrfaktor bei 1 kHz < 0,5 %
Schalldruck für Nennhub Stellung „HIGH“: 91 dB spl
Stellung „LOW“: 105 dB spl
Mikrofon Elektret-Kondensatorkapsel, Niere
Preemphasis 150 µs
Klirrfaktor bei 1 kHz < 0,5 % bei Nennhub
Stromversorgung IEC 6LR61, 9 V, Alkaline
oder Akku Sennheiser BA 1032
Betriebsspannungsbereich 6,5 bis 9 V
Stromaufnahme ca. 65 mA
Betriebszeit mit Batterie ca 6 h
Betriebszeit mit Akku BA 1032 ca 1,5 h
Abmessungen 245 x 38 mm
Gewicht ca. 250 g incl. Batterie
Lieferumfang 1 Handsender SKM 1030-7
1 Drahtantennne A 1032
Spezielle technische Daten zu SKM 1032 BU
Zusätzlicher NF-Eingang - 16 dBU( 120mV) an 10 kΩ, Mono-Klinke
2,5 mm ø, unsymmetrisch, zum Anschluß
einerhochpegeligenTonquelle(z.B.Tonband).

10
Technische Daten SKM 1032-0/ SKM 1032-VHF
Frequenzaufbereitung PLL (Phase-Lock-Loop) -Synthesizer
Kanalzahl / Kanalraster max. 6 Kanäle
Sendeleistung SKM 1032-0 ≤30 mW
Sendeleistung SKM 1032-VHF ≤50 mW
Trägerfreqenzen SKM 1032-0 36,7 MHz, 37,1 MHz, 37,9 MHz oder
6 Frequenzen im Bereich 30-45 MHz
Trägerfreqenzen SKM 1032 VHF 6 Frequenzen im Bereich 138-145 MHz
oder im Bereich 170-260 MHz
Modulationsart FM, Breitband
Schaltbandbreite SKM SKM 1032-0: 5 MHz
SKM 1032-VHF: 12 MHz
Nennhub / Spitzenhub bei 1 kHz ±40 kHz / ±56 kHz mit HiDyn plus
®
Geräuschspannungsabstand (Nennhub) 114 dB(A) nach DIN 45412 bei 1 kHz
Störspannungsabstand(Nennhub) 102 dB nach CCIR, DIN 45405
NF-Frequenzbereich 100 - 20.000 Hz +1 / -3 dB
Rauschunterdrückungssystem Sennheiser HiDyn plus
®
Schalldruck für Nennhub Stellung „HIGH“: 105 dB spl
Stellung „LOW“: 125 dB spl
Mikrofon Elektret-Kondensatorkapsel, Niere
Preemphasis 150 µs
Klirrfaktor bei 1 kHz < 0,5 % bei Nennhub
Stromversorgung IEC 6LR61, 9 V, Alkaline
oder Akku Sennheiser BA 1032
Betriebsspannungsbereich 6,5 bis 9 V
Stromaufnahme ca. 50 mA
Betriebszeit mit Batterie ca. 8 Stunden
Betriebszeit mit Akku BA 1032 ca. 2 Stunden
Abmessungen 245 x 38 mm
Gewicht ca. 250 g incl. Batterie
Lieferumfang SKM 1032 1 Handsender SKM 1032-0
1 Umhängevorrichtung SZU 1032
1 Stativhalter STH 1051
1 Drahtantenne A 1032
Lieferumfang SKM 1032-VHF 1 Handsender SKM 1032-VHF
1 Umhängevorrichtung SZU 1032
1 Stativhalter STH 1051

11

SKM 1030
SKM 1032
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
INSTRUCTIONS POUR L‘USAGE
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING

12
SKM 1030
SKM 1032
Thank you for choosing Sennheiser!
You have made an excellent choice. This product will give you reliable and cost-
effective ease of operation over many years. All of Sennheiser´s professional
expertise and more than fifty years of experience have gone into the creation of this
state-of-the-art product.
Please take a few moments to read these instructions carefully. We want you to
enjoy your new wireless headphones quickly and to the full.
Brief description
The SKM 1030 and SKM 1032 are radiomicrophones for use with wireless
transmission systems.
They are suitable for a wide range of applications. The SKM 1030 is chiefly used
in radio tourguide systems, the SKM 1032 is often employed in theatres or as a
musician´s microphone. Both transmitters can be held in the hand or worn around
the neck with the SZU 1032 Lavalier clip (available as an accessory). Further useful
accessories are the BA 1032 fast charging accupack and the corresponding L 1032
charger.
Special characteristics
쐌high reliability and long operating time in rechargeable battery operation, too
쐌easy handling and operation
쐌channel selection
쐌optional use of the quick charge high-capacity rechargeable battery BA 1032
쐌clickless ON/OFF switch for the microphone signal

13
Models
SKM 1032-0 wireless microphone; FM-wideband; 8m-band
Transmitter output power ≤30 mW
switchable to 3 frequencies : 36.7 MHz, 37.1 MHz, 37.9 MHz
Sennheiser noise suppression system HiDyn plus
®
.
SKM 1032 VHF wireless microphone; FM-wideband; VHF-range
Transmitter output power ≤50 mW
frequency range: 138-145 MHz or 170-260 MHz
switchable to 6 frequencies
Sennheiser noise suppression system HiDyn plus
®
SKM 1030-7 wireless microphone; FM-narrowband; 8m-band
Transmitter output power ≤100 mW
switchable to 6 frequencies;
preferred frequencies between 36.64 and 37.98 MHz;
SKM 1030-7 BU wireless microphone, identical to the SKM 1030-7.
Transmitter output power ≤100 mW
Music and speach information can be broken in via an
additional integrated 2.5 mm ø TB-socket.
HINT 왘Apart from these standard models wireless microphones of
the SKM 1030 line and of the SKM 1032 line are also
available for the operation at special frequencies. These
transmitters are marked by the additional designation ...SF.

14
How to insert the battery
Insert the battery as demonstrated in the figure.
왘Pay attention to the polarity !
왘Use only alkali-manganese-batteries !
If not the given operating time (see technical data) will drastically be reduced.
For regular operation use quick charge rechargeable batteries BA 1032 instead of
batteries .
Rechargeable battery BA 1032, charge with the battery charger L 1032
The rechargeable batteries BA 1032 are recharged with the battery charger L 1032
and an appropriate plug transformer NT 1032. One rechargeable battery can
remain in the microphone during the recharge, a second one can be recharged in
the appropriate battery compartment of the battery charger. L 1032 and NT 1032
are supplied as accessories.
The battery charger L 1032 and the SKM 1030 / SKM 1032 are connected via the
charging-contact (see figure on next page).
왘Please take care that these contacts are clean, i.e.metallic-bright.

15
How to adjust the transmitter frequency
Adjust the desired transmitter frequency with the switch . Each number on the
switch corresponds to a transmitter frequency. You will find the exact frequency
on the type plate in the battery compartment.
왘Take care that the transmitter frequency and the received frequency
selected at the receiver do correspond.
왘Asmall screw driver(breadth approx. 2mm) or theend of thewire antenna
which is shaped like a small blade is suitable tools for the selection.
How to switch on / how to select sensitivity
The ON/OFF-switch and the selector switch are positioned in a cavity on the
bottom of the housing.
왘The ON/OFF-switch which is used more frequently is positioned slightly
above the selector switch.
After having switched on the transmitter you must wait approx. 2 seconds as the
transmitter requires this time for adjusting to the chosen frequency. (PLL-rest.).
The AF signal is attenuated if the selector switch for the sensitivity is switched
to „LOW“. Close-miking can thereby not result in overmodulation.
왘Attenuation for SKM 1030: approx. 14 dB
왘Attenuation for SKM 1032: approx. 20 dB





16

O
O
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
F
F
FFFFFF
FFFFFF
FFFFFF
FFFFFF
FFFFFF
FFFFFF
F
F
FFFFFF
FFFFFF
FFFFFF
FFFFFF
FFFFFF
FFFFFF
OO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
NN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
OO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
OOOOOOO
NN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
NNNNNN
LOCKED
Muting the hand-held transmitter
With switch 쐊you can mute the microphone of the hand-held transmitter without
switching off the transmitter itself. This avoids hissing noise in the receiver. The
ON and OFF positions are clearly marked on the switch.
Switch 쐊can be locked in the ON position to avoid accidental switching (note the
position of the screw head):

17

Replacing the antenna
The antenna of the SKM 1030/1032 hand-held transmitter can easily be replaced.
It is simply screwed to socket .
왘In exceptional cases, the transmitter can also be operated without the
antenna. Part of the electronic circuit and the battery then act as an
antenna. However, the transmitter´s range is greatly reduced.
왘The SKM 1032 VHF works with an integral antenna – there is no socket
for connecting an external antenna.
Cleaning the sound inlet basket
For cleaning, unscrew the sound inlet basket. Rinse the foam protection and the
inlet basket with warm water, then dry with a hairdryer.
왘Only re-assemble the microphone when the inlet basket and the foam
protection are completely dry!
HiDyn plus
®
noise reduction system (only with SKM 1032)
The SKM 1032 hand-held transmitter is equipped with the HiDyn plus
®
noise
reduction system. Optimum operation of the radiomicrophone requires that the
corresponding receiver is also equipped with HiDyn plus
®
. If that is not the case, the
dynamic range is drastically reduced and the transmission sounds muffled.
