Prefacio
Gracias por su elección de Nuestra Motocicleta. Este es meticulosamente diseñada y precisamente manufacturado con tecnología avanzada
y equipo con el fin de ofrecerle una sensación segura y confortable para manejar, trayéndole así más conveniencia durante su vida diaria y el
estudio.
Por favor lea este manual cuidadosamente antes de usted iniciar a manejar y entienda todos los detalles en el. Esto le ayudara a saber lo que
es un buen método de mantenimiento y servicio, y como operar su vehículo con el fin de tener menos problemas y una larga vida útil.
Sinceramente le deseamos un buen viaje en su motocicleta.
Nota:
Debido a nuestro mejoramiento continuo, tal vez hay una pequeña diferencia entre este manual y su motocicleta. Si usted tiene alguna pregunta
sobre esto, por favor contacte su distribuidor.

MANUAL DEL USUARIO • SMART
7
I.PARTES VARIAS DE FUNCIONAMIENTO
A. TABLERO DE INSTRUMENTOS:
1. Velocímetro:
•Velocidad de salida se basada en 1km por hora.
2. Medidor de distancia acumulada:
• La distancia total hacia adelante es indicada por km.
El número negro con fondo blanco indica 100m unidad.
3. Medidor de combustible:
• Indica el volumen de combustible en el tanque de combustible.
(Gire primero el interruptor principal).
• Si la aguja apunta en la sección roja, esto indica que el residuo de combustible es aproximadamente 1.5 litros. Llénelo con gasolina tan
pronto sea posible.
• Por favor inserte la llave dentro del agujero de liberación, o no exactamente mostrado.
4. Indicador de haz alta:
• Encienda el interruptor de la luz delantera en la noche. Si el interruptor de intensidad está en “ALTA”, el indicador se iluminará e indicar el
haz alto.

8
5. indicador de señales de giro:
• El indicador de la señal de giro parpadeará si el interruptor de la señal de giro esta en operación.

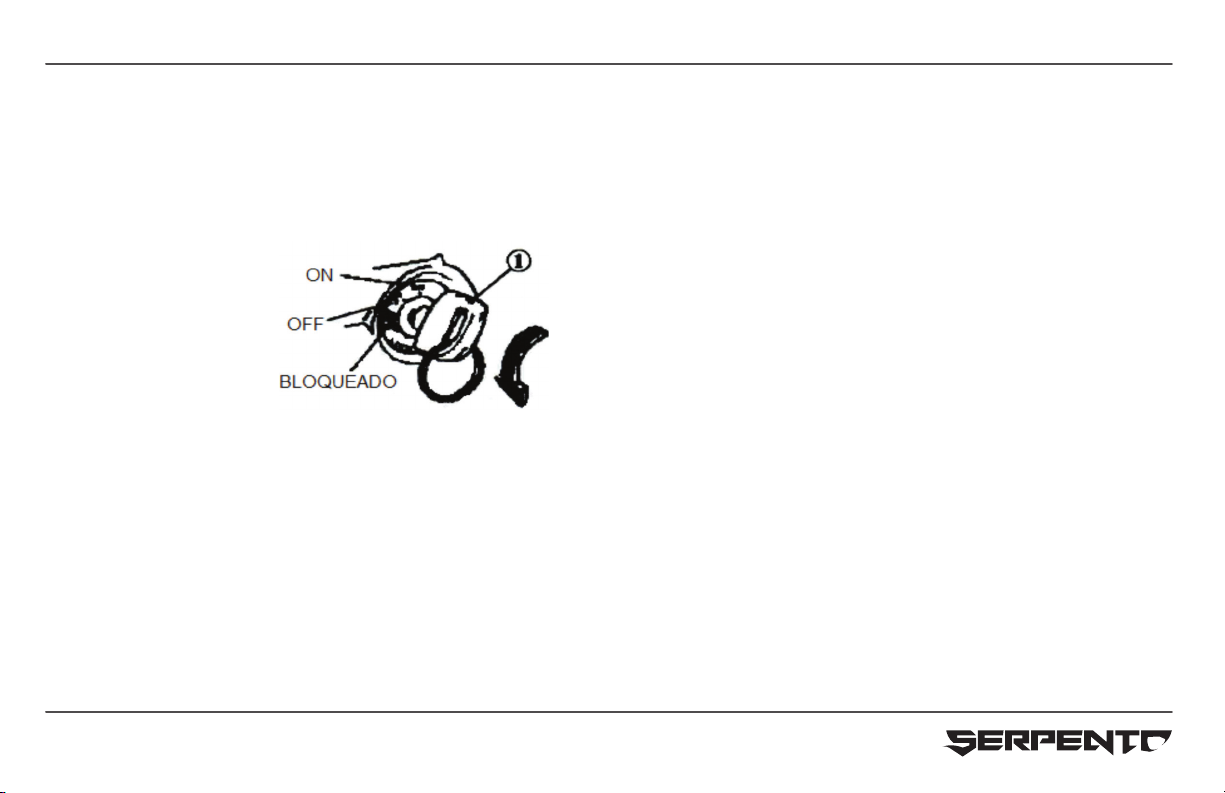

B. INTERRUPTOR PRINCIPAL
1. OFF:
• La energía eléctrica del motor está apagado y el motor detenido.
• Usted puede quitar la llave.

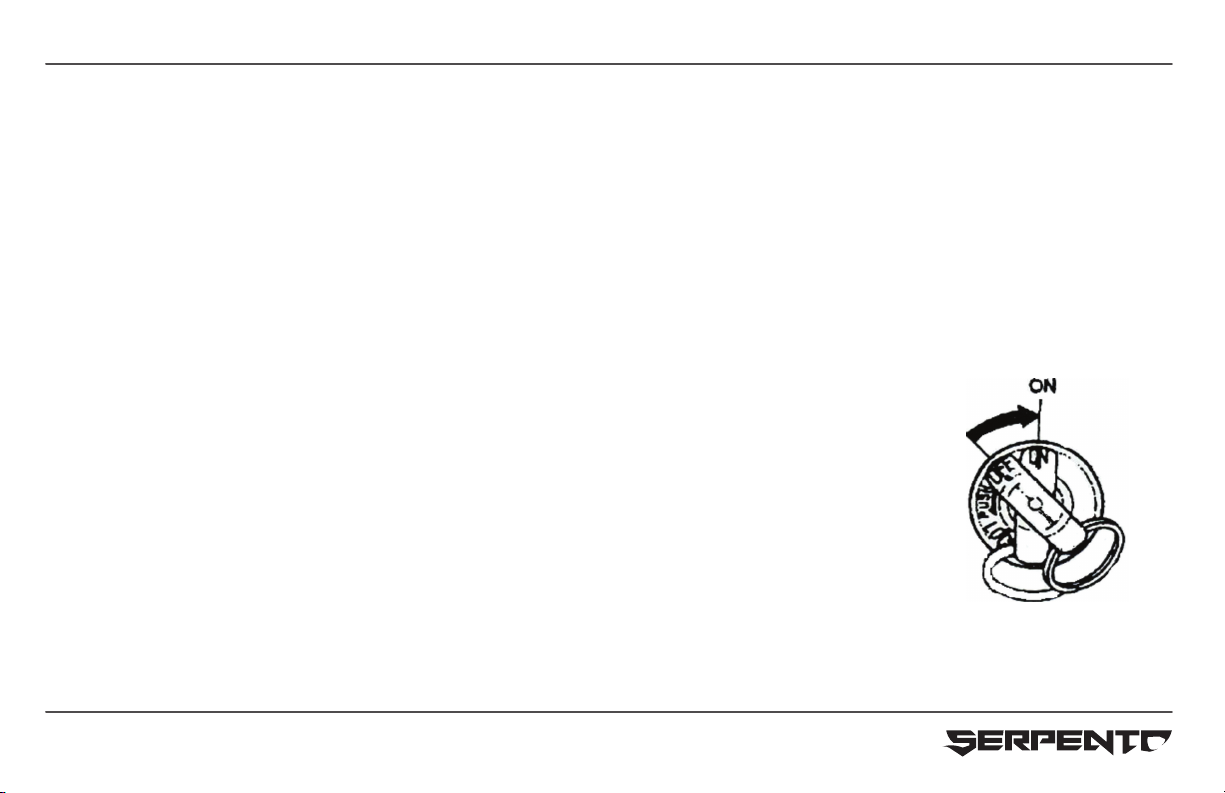

2. ON:
• La energía eléctrica del motor es conectada y usted puede iniciar.
• Usted no puede quitar la llave.

MANUAL DEL USUARIO • SMART
9
3. BLOQUEO:
• La entrega de dirección es bloqueada.
• Usted puede quitar la llave.
AVISO:
• Después del bloqueo, gire la manija de dirección suavemente para asegurarse que este bloqueada.
• No se estacione en un lugar de tráco retardante.
C. BOTON DE INTERRUPTOR DE ARRANQUE:
• Presione el botón del interruptor de arranque para utilizar el arranque eléctrico.
AVISO:
• Después de soltar enseguida el botón de arranque del motor.
• No use el botón más de 4 segundos.
• Cuando el motor esta en operación, no presione el botón para evitar defectos en el motor.

10

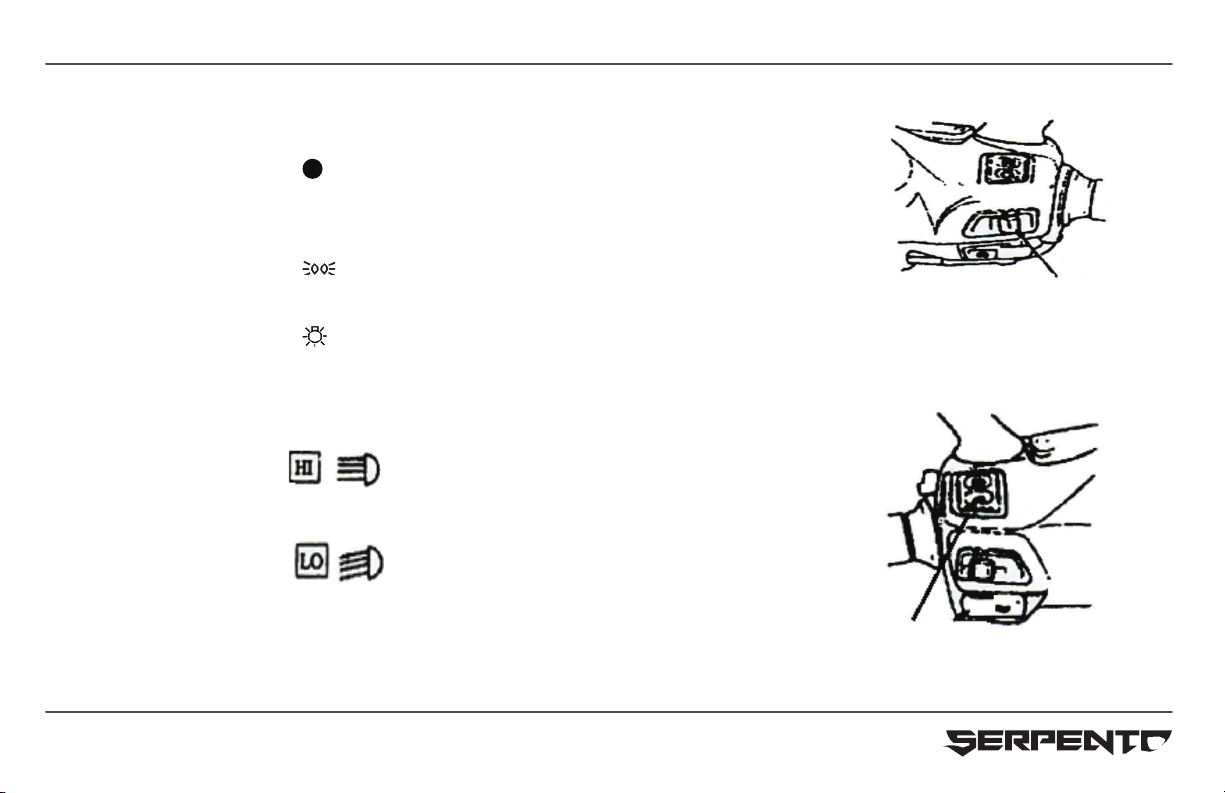

D. INTERRUPTOR DE LUZ DELANTERA:
1. “ ”
• La luz delantera, el instrumento de luz y luz trasera. Se extingue al mismo tiempo.
2. “ ”
• La posición de la luz y la luz del instrumento enciende al mismo tiempo.
3. “ ”
• La luz principal, la luz del instrumento y la luz trasera se enciende al mismo tiempo.
E. INTERRUPTOR DE INTENSIDAD:
1.
Alto
2.
Baja

MANUAL DEL USUARIO • SMART
11
• Para iluminar a lo lejos, cambiar el interruptor a “ALTO”. Mientras un vehículo seaproxima al frente o maneja en la ciudad, si mantiene el haz
alto, esto afectara la visión de otros. Cambie al interruptor de “BAJO”.

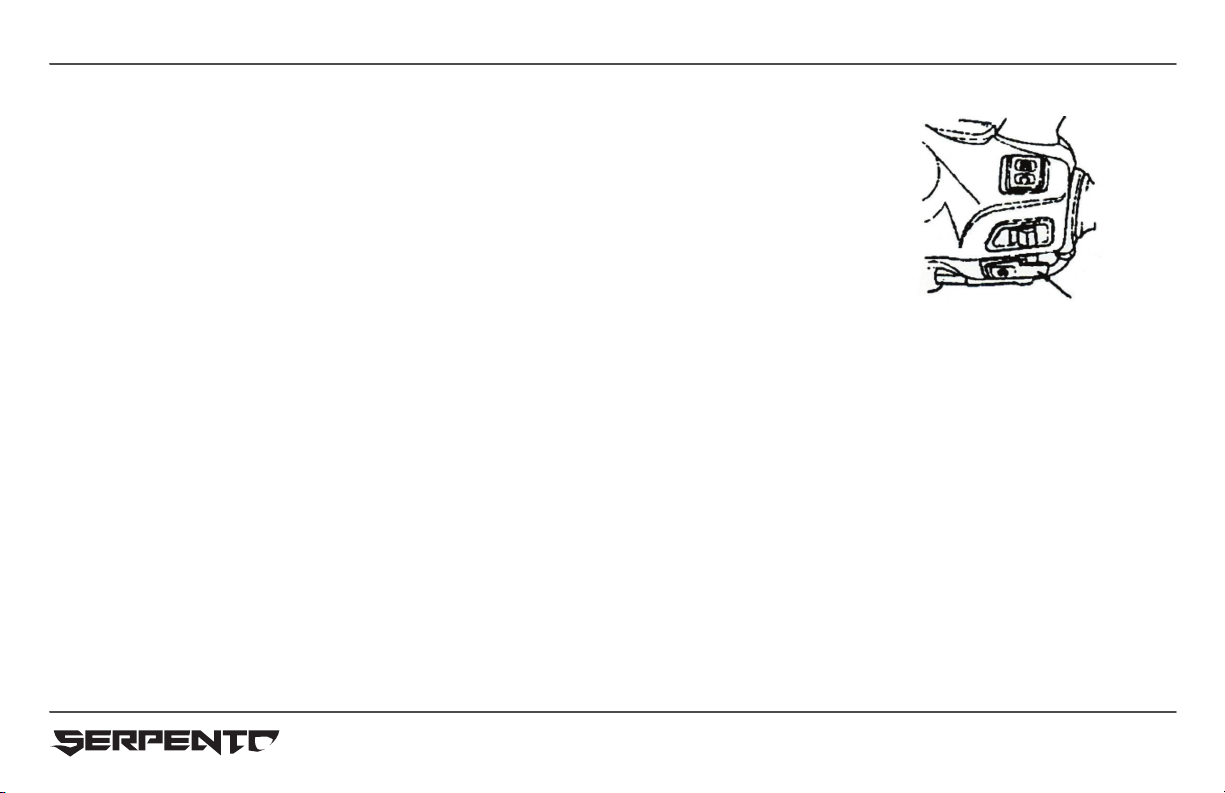

F. BOTON DE INTERRUPTOR DE BOCINA:
• Encienda el interruptor principal y presione el botón del interruptor de la bocina para el sonido de la bocina.

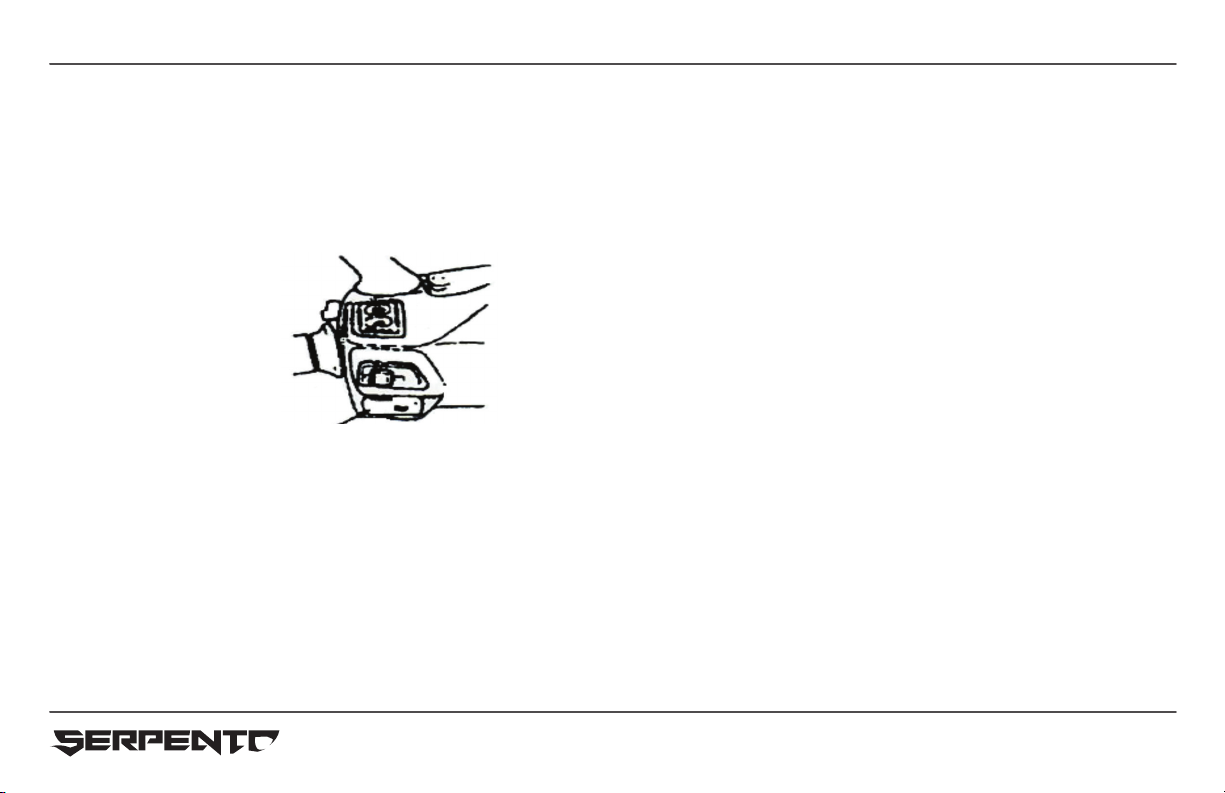

G. INTERRUPTOR DE SEÑAL DE GIRO
1. IZQ
• Utilizar cuando gire a la izquierda.
2. DER
• Utilizar cuando gire a la derecha. Use la luz de señal de giro mientras gira o cambia de carriles. Encienda el interruptor y las luces de señal
de giro parpadearan.

12
• Si usa las señales de giro, el indicador de señal de giro en el tablero de instrumentos en la misma dirección parpadeara al mismo tiempo.
AVISO:
• Las luces de señales de giro no pueden detenerse automáticamente. Regrese a la posición original después del Uso, o esto le afectara la
seguridad de tránsito.
• Si el interruptor principal está en “OFF”, las señales de giro no funcionan.
I. MALETA MUTI-PROPOSITO:
AVISO:
• No cargarla con más de 3kg.
• Es muy caliente el maletero. No depositar ningún artículo que se pueda quemar fácilmente.

MANUAL DEL USUARIO • SMART
13
• Si usa presión alta de agua para lavar, se puede fácilmente mojar.
J. BLOQUEO DE MANGO DE DIRECCION:
Para evitar el robo, bloquee el mango de dirección mientras parquea.

14
1. Bloqueo:
• Gire el mango de dirección todo a la izquierda y gire el contador de llave en dirección a las manecillas del reloj para bloquearlo.
2. Desbloqueo:
•Gire la llave hacia las manecillas del reloj para desbloquearlo.
AVISO:
• Después del bloqueo, gire el mango de dirección suavemente para asegurarse que este bloqueada.
• No parquear en un lugar de tráco lento.
II. COMO ARRANCAR EL MOTOR:
A. ARRANQUE ELECTRICO DEL MOTOR:
•Gire el interruptor principal a “ON”.

MANUAL DEL USUARIO • SMART
15
• Cuando la llave se gira a “ON”, revise la bocina y las luces de señal de giro si trabaja bien.
• Arranque el motor con el encendido eléctrico. No gire el puño del acelerador, simplemente presione el botón del interruptor de arranque para
encender el motor.
AVISO:
• Después de arrancar el motor, deje lejos el dedo del botón inmediatamente.
• Si el motor está en funcionamiento, no presione el botón del interruptor de encendido, o tendrá daños en el motor.
• No usar el motor de arranque por más de 4 segundos cada vez.
B. ARRANQUE DEL MOTOR CON PEDAL DE ARRANQUE:
• Si la motocicleta no se ha utilizado por un largo tiempo, puede ser no fácil de arrancar gire el puño del acelerador a 118-1/4 de vuelta y
arranque el motor de nuevo.

16
• Si el arrancador esta frio, calentar el motor de 2-3 minutos.
AVISO:
• Después de usar el pedal de arranque, tire de ella a la posición original.
• El dióxido de carbono agotado del motor es perjudicial. No arrancar el motor donde sea estreso y la
ventilación no es muy buena.
• No gire el puño del acelerador, pase el pedal de patada de arranque hacia abajo rápidamente con fuerza para arrancar el motor.
III.COMO MANEJAR LA MOTOCICLETA:
• Soltar la palanca de freno trasero.
• Agregar la gasolina lentamente, con el puño del acelerador y luego la motocicleta se moverá hacia adelante sin problemas

MANUAL DEL USUARIO • SMART
17
AVISO:
• No agregar mucha gasolina de repente con el puño del acelerador para prevenir oxidarse inesperadamente.
A. COMENZAR A MANEJAR:
• Encienda las luces de señales de giro antes de moverse.
• Asegúrese que es seguro detrás antes de avanzar.
B. AJUSTE DE VELOCIDAD:
• La velocidad puede ser ajustada bajo el control del puño del acelerador.
1. Girar:
• La velocidad se convierte rápidamente.
• Añadir la gasolina poco a poco.
2. Devolver:
• La velocidad se convierte lentamente.
• Hacerlo con rapidez para retornar a su posición original.

18
C. EL ADECUADO MANEJO PUEDE PROLONGAR LA VIDA DE LA MOTOCICLETA:
• Si la motocicleta esta dentro de los 3000km, mantener la velocidad por debajo 60km/hr.
• No aumente la velocidad abruptamente.
• No haga funcionar el motor a altas r.p.m sin carga.
AVISO:
• Aplicar frenar solo de un lado puede causar resbalarse.
• Aplique el freno delantero y el freno trasero al mismo tiempo.
Después de devolver el puño del acelerador cerca de la posición original, aplique los frenos delanteros y traseros al mismo tiempo para el
frenado.
• Mientras que frena, tire de la palanca del freno delantero y reducir el pedal del freno trasero lentamente al principio, luego fuertemente. Es
la mejor manera de frenar.
D. NO FRENAR O DAR LA VUELTA ABRUPTAMENTE:
• Frenar o dar la vuelta abruptamente puede causar resbalarse y caídas. Es muy peligroso.
E. MANEJAR CUIDADOSAMENTE ESPECIALMENTE EN LLUVIA:
• La supercie de la carretera en lluvia es diferente de la con sol. La distancia de frenado se hace más largo con la lluvia. Por lo tanto, reducir
la velocidad y frenar antes.
• Mientras desciende, devuelva el puño del acelerador cerca de la posición original y frene intermitentemente y mantenga baja la velocidad.

MANUAL DEL USUARIO • SMART
19
IV. COMO DETENERSE
A. LUGAR DE PARQUEO CERCA:
• Encienda antes las luces de señales. Tener cuidado con los vehículos de atrás y parquear la motocicleta lentamente.
• Volver el puño del acelerador cerca de la posición original. Aplique los frenos delanteros y traseros antes y luego la luz de freno se encenderá
para avisar a los vehículos de atrás.
B. DETENER COMPLETAMENTE LA MOTOCICLETA:
• Volver el interruptor de señal de giro a la posición original y gire el interruptor principal a “OFF”.
AVISO:
• Apague el interruptor principal y extraer la llave durante la conducción, el sistema eléctrico quedara fuera de función y puede causar un
accidente. Hazlo solo mientras esta parqueando.
C. ELIJA UN LUGAR PLANO:
• Elija un lugar plano o con tráco retardado y levantar la patilla de soporte. La motocicleta es fácil de caer si no esta en un lugar plano.
• Tome la manija izquierda con la mano izquierda para enderezar la motocicleta. Sostenga la baranda lateral debajo del asiento. Bajar la patilla
de soporte para levantar con el pie derecho y echar para atrás con la mano derecha con fuerza.
• Para prevenir robo, bloquee el mango de dirección cuando parquea y extraer la llave.

20
V. INSPECCION ANTES DE MANEJAR:
• Acostumbrarse a revisarla antes de conducir.
• Por seguridad y prevención de un problema, la pre-revisión es necesaria.
• Si no es tan difícil o problemático, Asegúrese de revisar antes de conducir. Si hay alguna anormalidad, llevar la Motocicleta al distribuidor o
al centro de servicio para una inspección y reparación.
AVISO:
• Si revisa el volumen de aceite o lo reemplaza tan pronto cuando se detiene, Tener cuidado de una quemadura.
