Serta SMART LAYERS HENSLEY 48077 Installation guide

version 1119

Call Us First!
DO NOT RETURN TO STORE.
For immediate help with assembly or product information
call our toll-free number: 1-800-379-9773
Mon-Fri 6am to 5pm Pacific Time
Our staff is ready to provide assistance.
Damaged or missing parts ship from our facility in 1-2 business days.
Thank you for purchasing this product. We trust that you will be completely satisfied
with your product for years to come. This product is backed by a 10 year limited
warranty and has been crafted with today’s lifestyles in mind.
Customer Service 1-800-379-9773
Maximum weight capacity: 400 lbs (181 kg). Record date of purchase below and save
• Please read the instruction sheets completely before assembly.
• Remove all parts from carton and ensure all parts are included prior to assembly.
• Assemble the chair on a smooth surface or carpet to prevent from scratching the chair.
• Examine all packaging material and remove staples before discarding carton.
• Be careful not to cross-thread screws.
• Do not use power tools.
Date Purchased:_____________
NOTES:
2
information can be found underneath of Seat Cushion (F).
this booklet for future reference. Call 1-800-379-9773 for parts and services. Vendor

N’hésitez pas à nous appeler!
NE RENVOYEZ PAS LE PRODUIT AU MAGASIN.
Pour obtenir de l’aide lors du montage ou des informations sur le produit,
veuillez appeler notre numéro sans frais : 1-800-379-9773,
Notre personnel se fera un plaisir de vous fournir l’aide nécessaire.
Les pièces de rechange seront expédiées depuis de notre unité de
production dans un délai de 1 à 2 jours ouvrables.
Nous vous remercions d’avoir acheté ce produit et espérons que vous en serez
entièrement satisfait pendant de longues années. Ce produit est couvert par une
garantie limitée de 10 ans et a été conçu pour répondre aux besoins d’aujourd’hui.
Service à la clientèle : 1-800-379-9773
Poids maximal toléré : 400 livres (181 kg). Inscrives la date d’achat ci-dessous et
conservez ce livret pour consultation future. Appeler au 1-800-379-9773 pour les pièces
de rechange et le service après-vente. Les informations sur le fournisseur se trouvent
sous le siège (F).
• Veuillez lire la feuille d’instructions en entier avant de procéder à l’assemblage.
• Retirez les pièces de la boîte et assurez-vous qu’elles sont toutes là.
• Assembler sur une surface lisse ou sur la moquette pour éviter toute déchirure.
• Examinez tout le matériel d’emballage et retirez les agrafes avant de vous débarrasser
• Prenez garde de ne pas fausser le filetage des vis.
• N’utilisez pas d’outil électrique.
Date d’achat : _____________
de la boîte.
NOTAS:
3
heure du Pacifique, du lundi au vendredi, de 6 h à 17 h.

ANTES DE DEVOLVERLO, ¡LLÁMENOS!
Si desea más información sobre el montaje, llámenos sin coste adicional
alguno al siguiente teléfono de 6 de la mañana a 5 de la tarde de lunes a
Nuestro personal le proporcionará toda la ayuda que necesite.
Las piezas dañadas o no adjuntadas saldrán de nuestras instalaciones en
uno o dos días hábiles.
Le damos las gracias por adquirir este producto. Confiamos en que quede
completamente satisfecho con sus prestaciones. Este producto tiene una garantía
limitada de 10 años y ha sido creado atendiendo al estilo de vida de hoy día.
Nuestro teléfono de atención al cliente es [phone]
Capacidad de peso máximo: 400 lbs (181 kg). Anote aquì la fecha de compra y guarde
este folleto para futuras referencias.Llame al 1-800-379-9773 para consultar por
piezas y servicios. La información del proveedor se encuentra debajo del cojín del
asiento (F).
NOTAS:
• Lea las instrucciones completas antes de proceder al armado.
• Retire todas las piezas de la caja y asegúrese de tener todas las piezas antes de
proceder al armado.
• Monte la silla en una superficie suave o alfombra para que no se raye.
• Examine todo el material de embalaje y retire los agrafes antes de desechar la caja.
• Cuide de alinear bien los tornillos para no dañar las roscas.
• No use herramientas eléctricas.
Fecha de compra:_____________
4
viernes (Horario Oficial del Pacífico. ): [phone]

PARTS LIST LISTA DE PIEZAS
LISTE DE PIÈCES
Name / Nom / Nombre Qty. / Qté.
Cantidad.
Part / Pièce / Pieza
1
5
1
1
1
1
1
2
Casters
Roulettes
Rodillo
2
Allen Key
Clé
Allen
Llave
Allen
Bolts (1”)
Boulons (25mm)
Pernos (25mm)
Bolts (1 1/4”)
Boulons (32mm)
Pernos (32mm)
Bolts (1 1/2”)
Boulons (38mm)
Pernos (38mm)
2
2
2
Hex Bolts (1 1/2”)
Boulons (38mm)
Pernos (38mm)
1
4
1
4
4
A
B
C
D
F
G
H1
H2
H3
H4
L
JJ1
J2
K2
K
I
Gas Lift
Cylindre à gaz
Elevador de gas
Star Base
Base en étoile
Base con forma de estrella
Seat Plate
Plaque du siège
Placa del asiento
Seat Cushion
Assise
Cojín del asiento
Back Cushion
Dossier
Cojín del respaldo
E
Armrests
Accoudoirs
Descansabrazos
Spare
Épargner
Sobrante
E2 E1
D1
D2
Spring Washers
K1
Arm Inserts
Rondelle frein
Arandelas elásticas
Moldura del brazo
Encarts d’accoudoir
Arm Inserts
Moldura del brazo
Encarts d’accoudoir

SIZE COMPARISON CHART
TABLEAU DE COMPARAISON DE TAILLES
TABLA DE COMPARACIÓN DE TAMAÑOS
1” Bolt
Boulons de 25mm
Pernos de 25mm
1 1/4” Bolt
Boulons de 32mm
Pernos de 32mm
1 1/2” Bolt
Boulons de 38mm
Pernos de 38mm
1 1/2” Hex Bolt
Boulons de 38mm
Pernos de 38mm
H 1
H 2
H 3
H 4
6

A

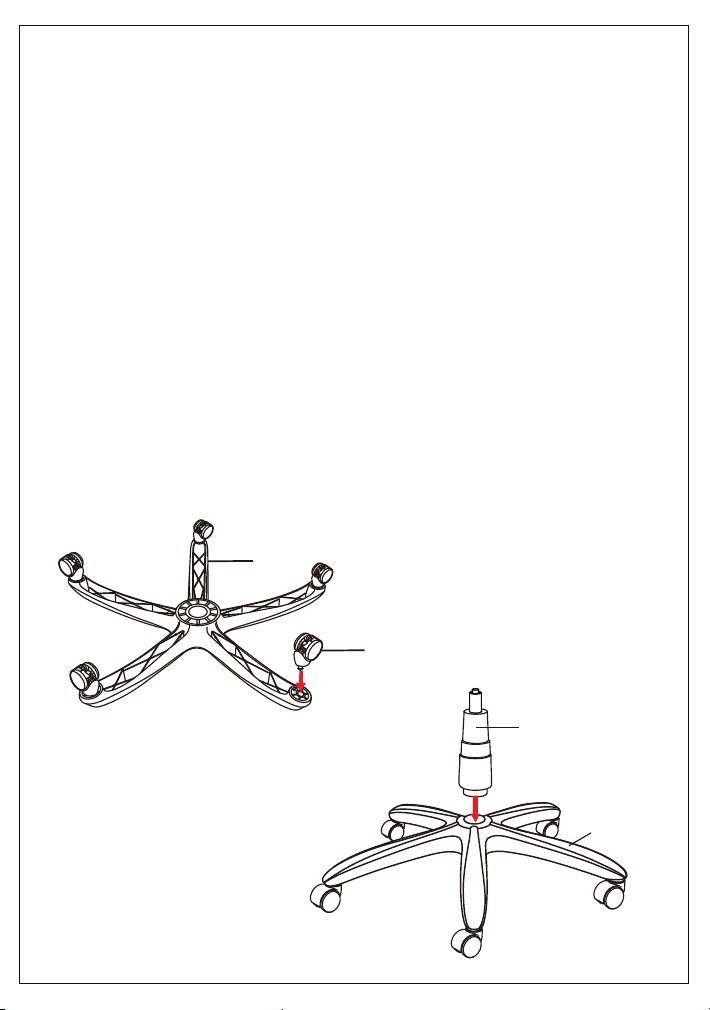

1 Select a smooth surface to avoid scratching the parts. Turn
the Star Base (B) upside down. Press the Casters (A) into holes at the
end of each leg. Turn the Star Base (B) upright and insert Gas Lift (C)
into the central hole of Star Base (B). Gas Lift Cover should be in place
over Gas Lift.
1 Travailler sur une surface lisse pour ne pas rayer les pièces.
Tourner la base (B) à l’envers. Enfoncer les roulettes (A) dans les trous
de chaque pied. Retourner la base (B) à l’endroit et engager le cylindre
à gaz (C) dans le trou central de la base (B). Le couvercle du cylindre
à gaz doit être en place sur le cylindre.
1 Seleccione una superficie suave para no rasguñar las piezas.
Gire la base de estrella (B) boca abajo. Oprima los rodillos (A) en los
barrenos al final de cada extremo. Gire la base estrella (B) boca
arriba e inserte el elevador de gas (C) en el barreno central de la
base (B). La cubierta del elevador de gas debe estar encima del
elevador de gas.
B
B
C
7
A

1 1/2" Bolt
Boulon de 38mm
Pernos de 38mm
used to complete
this step.
Pièces utilisées pour
exécuter cette étape.
usados para completar
este paso.
2 (Qty./Qté./cantidad)
1" Bolt
Boulon de 25mm
Pernos de 25mm
used to complete
this step.
Pièces utilisées pour
exécuter cette étape.
usados para completar
este paso.
2 (Qty./Qté./cantidad)
2 Place the Seat Cushion (F) on top of the box prior to assembly.
Align Seat Plate (D) over pre-drilled holes on the underside of Seat
Cushion (F) with black tension knob facing the front of the seat.
Attach Seat Plate (D) to Seat Cushion (F) using 2 Bolts (H1) for the
front holes and 2 Bolts (H2) for the rear holes of Seat Plate (D) as
shown. Securely tighten the bolts with enclosed Allen Key (L). Be
careful not to cross thread bolts or damage the seat.
2 Avant de commencer l'assemblage, placez le coussin du siège
(F) sur le carton. Alignez la plaque du siège (D) sur les trous
prépercés du côté inférieur du coussin du siège (F). Le bouton de
tension noir doit être placé du côté avant du siège. Fixez la plaque du
siège (D) au coussin du siège (F) à l'aide de 2 boulons (H1) pour les
trous avant et de 2 boulons (H2) pour les trous arrière de la plaque
du siège (D) comme indiqué. Serrez fort à l'aide de la clé Allen
fournie (L). Prenez garde de ne pas fausser le filetage des vis et de
ne pas endommager le siège.
2 Coloque el cojín del asiento (F) sobre la caja antes de proceder
al montaje. Alinee la placa del asiento (D) con los agujeros taladrados
en la parte inferior del cojín del asiento (F) con la palanca de tensión
negra en posición de cara a la parte delantera del asiento. Atornille la
placa del asiento (D) al cojín (F) utilizando 2 tornillos (H1) para los
agujeros delanteros y 2 tornillos (H2) para los agujeros traseros de la
placa del asiento (D) como se muestra en la figura. Apriete de forma
segura con la llave Allen (L) suministrada. Preste atención para no
confundir los tornillos de rosca ni dañar el asiento.
H
1
H
2
H
2
H
1
L
F
D
D

D1
D2
F
D

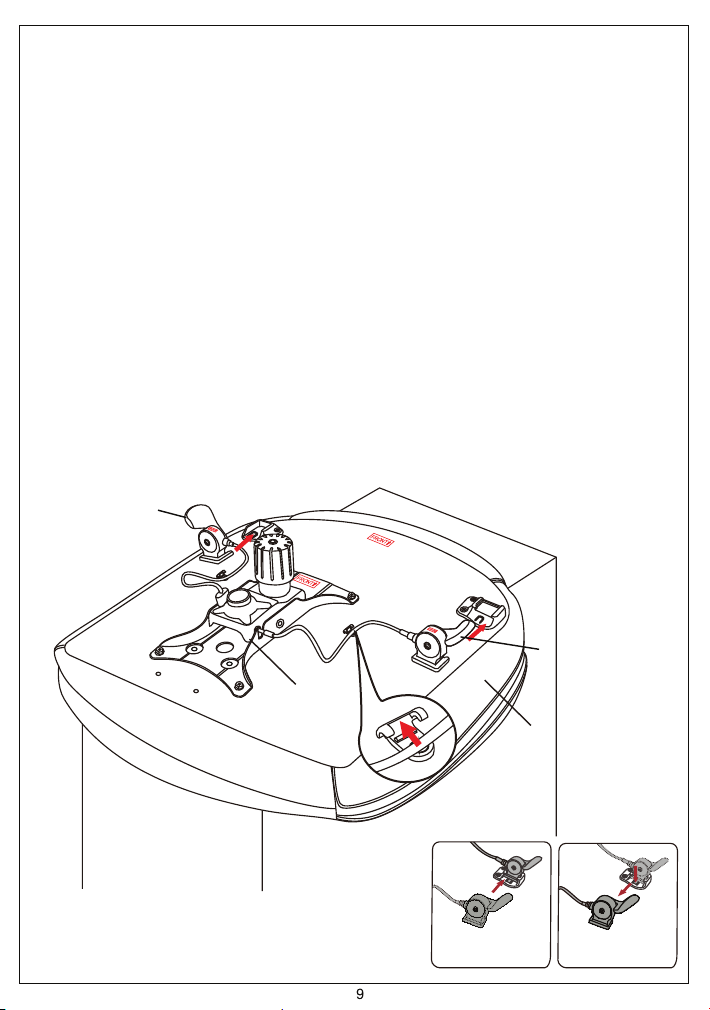

3 Insert Levers (D1 & D2) of Seat Plate (D) into the pre-attached
3 Insérez les leviers (D1 et D2) de la plaque du siège (D) aux
3 Inserte las palancas (D1 y D2) de la plancha del asiento (D) en
cable lever receivers on the underside of Seat Cushion (F). Push
down the key on the receivers to pull out the levers.
*Note : Place the cable for the seat plate into the plastic clips
attached to the bottom of the seat cushion.
récepteurs des leviers à câble préfixés, sous le coussin du
siège (F). Pressez la clé vers le bas sur les récepteurs pour faire
ressortir les leviers.
*Remarque : Fixez les câbles de la plaque du siège dans les
attaches plastiques sur le dessous du siège.
los receptores de cables incorporados en la parte inferior del cojín
del asiento (F). Presione la llave en los receptores para retirar las
palancas.
*Nota : Fije el cable de la plancha del asiento a los clips de plástico
situados en la parte inferior del cojín del asiento.
Insert
Insérer
Push
Pousser
Disassemble t he lever
Desmontaje de la palanca
Assemble the lever
Montaje de la palanca
Assembler le levier Désassembler le levier
Inserte Presione

F
G
H 3
1 1/4" Bolt
Boulon de 32mm
Pernos de 32mm
used to complete
this step.
Pièces utilisées pour
exécuter cette étape.
usados para completar
este paso.
4 (Qty./Qté./cantidad)
L
H 3
4 Attach the Seat Cushion (F) with Seat Plate (D) mounted to the
Back Cushion (G) at a right angle. Align the metal bar on the Back
Cushion (G) with the Seat Cushion (F) as shown, and insert 4 Bolts
(H3). Do not fully tighten the bolts until the assembly is completed.
4 Fixez l’assise (D) du coussin de siège monté (F) au coussin
pour le dos (G) en veillant à obtenir un angle droit. Aligner la barre
de métal sur le dossier (G) avec le siège (F), tel qu'indiqué, et insérer
les 4 boulons (H3). Ne serrez pas ces boulons à fond avant d'avoir
terminé l'assemblage.
4 Fije la placa del asiento (D) y el asiento acojinado montado (F)
al respaldo acojinado (G) en un ángulo recto. Alinee la barra metálica
en el cojín del respaldo (G) con el cojín del asiento (F) tal como se
muestra, luego inserte 4 pernos (H3). No apriete los tornillos por
completo hasta que haya finalizado el montaje.

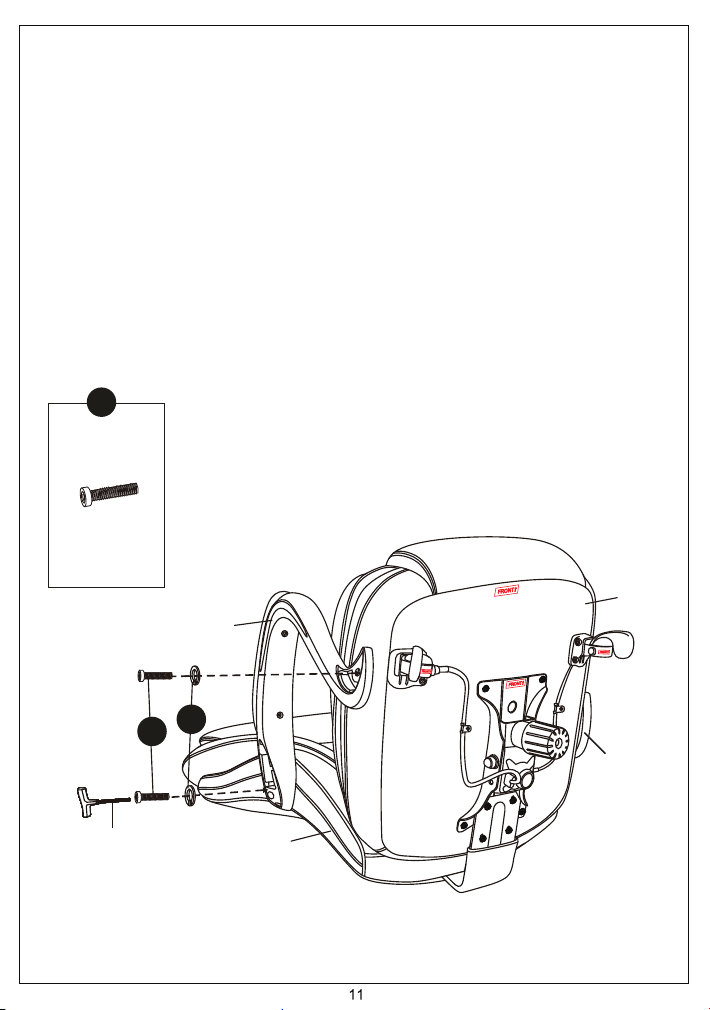

5 Attach the Armrests (E) to the sides of Back Cushion (G) and
Seat Cushion (F) with four Bolts (H4) and Spring Washers (I).
Securely tighten all the bolts with enclosed Allen Key (L). Remember
to tighten the back support plate screws!
5 Fixez les accoudoirs (E) au dossier coussiné (G) et au siège
coussiné (F) à l’aide de quatre boulons (H4) et les rondelle frein (I).
Fixez tous les boulons à fond à l’aide de la clé hexagonale (L).
N’oubliez surtout pas de bien visser les vis de la plaque du dossier!
5 Atornille los reposabrazos (E) a los laterales del respaldo (G) y
el asiento (F) con 4 pernos (H4) y las arandelas elásticas (I). Asegure
todos los tornillos completamente con la llave Allen (L). Recuerde que
debe ajustar también los tornillos de la placa de soporte posterior.
1 1/2" Bolt
Boulon de 38mm
Pernos de 38mm
used to complete
this step.
Pièces utilisées pour
exécuter cette étape.
usados para completar
este paso.
4 (Qty./Qté./cantidad)
H
4
F
G
L
E1
E2
H
4
I

12
F
D
C
6 Turn the assembled chair upright and locate the central hole on
the Seat Plate (D). Push down firmly over the Gas Lift (C) until it is
securely connected.
6 Placer l'assemblage en position verticale et localiser le trou
central du plateau du siège (D). Presser fermement sur le vérin
pneumatique (C) jusqu'à ce qu'il soit en place de manière sécuritaire.
6 De vuelta la silla hacia arriba y ubique el agujero central en la
placa del asiento (D). Presione firmemente sobre el elevador de gas
(C) hasta que la silla quede ajustada.

13
7 Place the Arm Inserts (J & K) into arm grooves once all
screws have been tightened.
7 Placez les encarts des accoudoirs (J et K) dans les rainures
une fois toutes les vis bien serrées.
7 Ponga las molduras de los brazos (J y K) en las ranuras de
los brazos una vez que haya ajustado todos los tornillos.
J1
K1
K2
J2

14
8 Before using your chair, ensure that all bolts are fully tightened
for safety. You can now enjoy the comfort of your new Chair!
NOTE: Please keep the allen key and check all bolts
periodically to ensure they are always securely tightened.
8 Avant d'utiliser votre fauteuil de bureau, assurez-vous que tous
les boulons sont entièrement serrés par précaution. Vous pouvez
désormais profiter de votre nouveau fauteuil!
REMARQUE : Conserver la clé Allen et vérifier tous les boulons
régulièrement pour s'assurer qu'ils sont serrés de manière
sécuritaire.
8 Antes de utilizar su nuevo sillón, asegúrese de haber ajustado
bien todos los tornillos. Ya puede disfrutar de la comodidad de su
nueva silla.
NOTA: Guarde la llave allen y revise todos los pernos
periódicamente para asegurarse de que siempre estén
apretados firmemente.

15
FUNCTION INSTRUCTION
MODE D’EMPLOI
INSTRUCCIONES DE LAS FUNCIONES

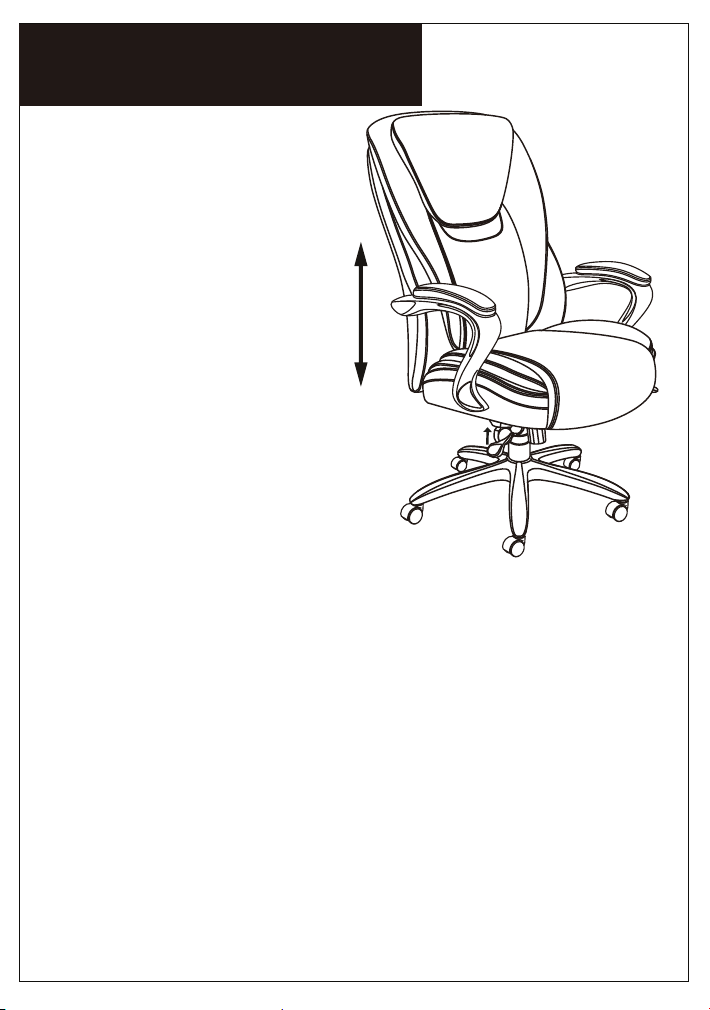

TO ADJUST SEAT HEIGHT
While seated, lean forward and
reach under the right side of the
chair to find the lever. Lift the lever
and raise your body up slightly to
allow the chair to rise to the
desired height. Once desired
height is reached, release lever to
lock chair at desired height. To
lower the seat, lift the lever while
seated. The chair will descend
until the lever is released or the
chair reaches the bottom position.
POUR RÉGLER LA HAUTEUR DU SIÈGE
En position assise, inclinez-vous en avant et cherchez le levier sous le
côté droit du fauteuil. Levez le levier et soulevez légèrement votre
corps pour permettre au fauteuil de remonter à la hauteur désirée.
Une fois la hauteur désirée atteinte, relâchez le levier pour bloquer le
fauteuil à la hauteur désirée. Pour l’abaisser, levez le levier alors que
vous êtes en position assise. Le fauteuil baissera jusqu’à ce que vous
relâchiez le levier ou jusqu’à ce qu’il atteigne sa position la plus basse.
PARA AJUSTAR LA ALTURA DEL ASIENTO
Estando sentado, inclínese hacia adelante y por el lado derecho del
sillón estire la mano hasta alcanzar la manija de ajuste. Suba la manija
y levante ligeramente el cuerpo para que el sillón suba a la altura
deseada. Cuando haya alcanzado la altura deseada, suelte el mango
para bloquear la silla en la altura deseada. Para bajar el asiento,
levante la manija mientras ejerce peso sobre el asiento. La silla
descenderá hasta que suelte la manija o el sillón haya llegado a la
posición de fondo.

16
Unlock
Déverrouiller
Destrabar
Lock
Verrouiller
Trabar
RÉGLAGE DE L'INCLINAISON
CÓMO FUNCIONA EL SEGURO
PARA INCLINAR EL SILLÓN
TO OPERATE TILT LOCKOUT
While seated, reach under the left side of the chair to find the lever.
Push down the lever and lean back to allow the chair to tilt backwards.
To lock the chair in the upright or vertical position, sit upright and pull
the lever to the up position.
En position assise, cherchez le
levier sous le côté gauche du
fauteuil. Poussez sur le levier et
inclinez-vous vers l’arrière pour
permettre au fauteuil d’incliner
vers l’arrière. Pour bloquer le
siège à la position verticale,
asseyez-vous bien droit et tirez
sur le levier vers le haut.
Cuando esté sentado, busque la
palanca debajo del costado izquierdo
de la silla. Empuje la palanca hacia
abajo y reclínese para que la silla se
incline hacia atrás. Para bloquear la
silla en posición vertical, siéntese
derecho y empuje la palanca hasta
dejarla en posición vertical.

17

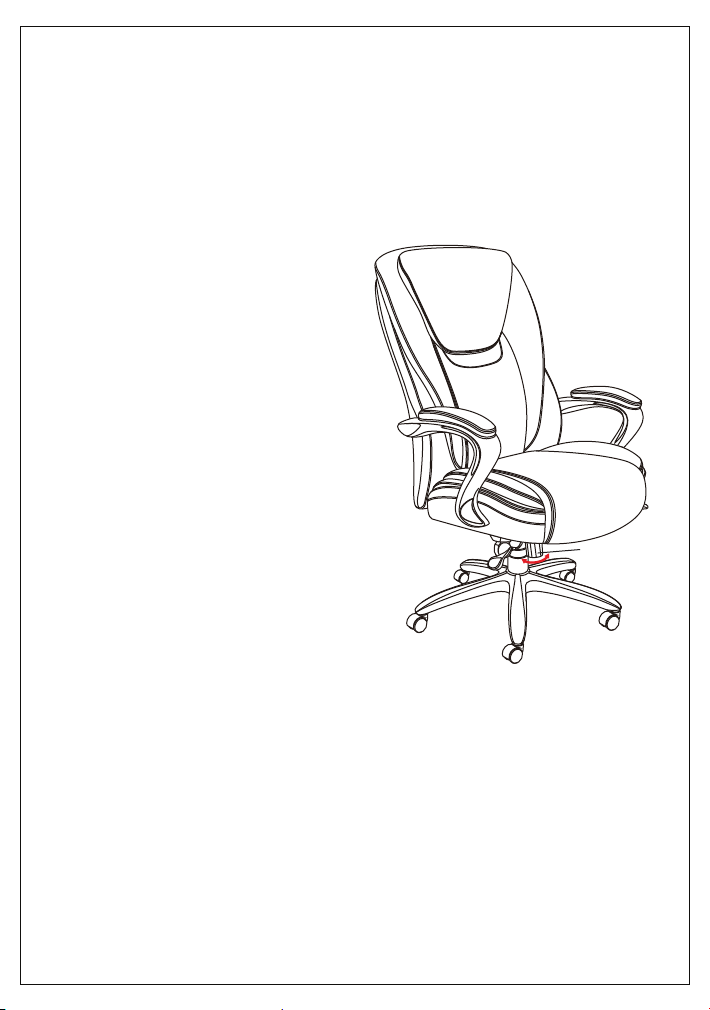

TO ADJUST TILT TENSION
Reach under the front center of chair seat
and grasp the round black knob. To loosen
the tilt mechanism, turn the knob
clockwise. This lessens the effort required
to rock back and forth. Rotate the knob
until desired resistance is reached.
POUR RÉGLER LA TENSION DU
MÉCANISME D’INCLINAISON
Saisissez le bouton rond noir situé
sous le siège. Pour desserrer le
mécanisme d’inclinaison, faites
tourner le bouton dans le sens des
aiguilles d’une montre. Cela réduira
l’effort nécessaire pour basculer
dans les deux sens. Faites tourner
le bouton jusqu’à ce que vous
obteniez la résistance désirée.
AJUSTE DE LA TENSIÓN EN EL
MECANISMO PARA INCLINAR
EL SILLÓN
Busque debajo del asiento del sillón,
en la parte central del frente y sujete
la perilla negra redonda. Para aflojar el
mecanismo de inclinación, de vuelta a la
perilla en el sentido de las manecillas del
reloj. Esto disminuye el esfuerzo
necesario para moverse hacia atrásy
hacia adelante. Gire la perilla hasta
obtener el nivel de resistencia deseado.
Round knob
Bouton rond
Perilla redonda

18
Limited 10 Years Product Warranty
TRUE INNOVATIONS SEATING PRODUCTS
TRUE INNOVATIONS SEATING PRODUCTS
TRUE INNOVATIONS SEATING PRODUCTS,
TRUE INNOVATIONS
SEATING PRODUCTS
ten
one

19
Garantie limitée de 10 ans
dix
un

20
Garantía limitada de 10 años para el producto
TRUE INNOVATIONS SEATING PRODUCTS
TRUE INNOVATIONS SEATING PRODUCTS,
TRUE INNOVATIONS SEATING PRODUCTS
TRUE INNOVATIONS SEATING PRODUCTS
un
diez
