Shure KSE1500 User manual

KSE1500
ELECTROSTATIC
EARPHONE SYSTEM
USER GUIDE
Le Guide de l’Utilisateur
Bedienungsanleitung
Guia del Usuario
Guida dell’Utente
Manual do Usuário
Руководство пользователя
Gebruikershandleiding
取扱説明書
사용자 안내서
用户指南
消費者指南
Panduan Pengguna

1
Electrostatic Earphone System
This symbol indicates that dangerous voltage constituting a risk of
electric shock is present within this unit.
This symbol indicates that there are important operating and
maintenance instructions in the literature accompanying this unit.
IMPORTANT SAFETY INSTRUCTIONS
1. READ these instructions.
2. KEEP these instructions.
3. HEED all warnings.
4. FOLLOW all instructions.
5. DO NOT use this apparatus near water.
6. CLEAN ONLY with dry cloth.
7. ONLY USE KSE earphones with KSE1500 amplifier.
8. UNPLUG this apparatus during lightning storms or when unused for long periods
of time.
9. PROTECT the power cord from being walked on or pinched, particularly at plugs,
convenience receptacles, and the point where they exit from the apparatus.
10. ONLY USE attachments/accessories specified by the manufacturer.
11. REFER all servicing to qualified service personnel. Servicing is required when
the apparatus has been damaged in any way, such as power supply cord or plug
is damaged, liquid has been spilled or objects have fallen into the apparatus, the
apparatus has been exposed to rain or moisture, does not operate normally, or has
been dropped.
12. DO NOT expose the apparatus to dripping and splashing. DO NOT put objects filled
with liquids, such as vases, on the apparatus.
13. The MAINS plug or an appliance coupler shall remain readily operable.
14. To reduce the risk of fire or electric shock, do not expose this apparatus to rain or
moisture.
15. Do not attempt to modify this product. Doing so could result in personal injury and/
or product failure.
16. Operate this product within its specified operating temperature range.
17. PROTECT the earphone cable from being pinched or cut.
18. DO NOT use this apparatus if the earphone cable, housing, or connector is damaged.
WARNING: Voltages in this equipment are hazardous to life. No user-serviceable parts
inside. Refer all servicing to qualified service personnel. The safety certifications do not
apply when the operating voltage is changed from the factory setting.
Changes or modifications not expressly approved by Shure Incorporated could void your
authority to operate this equipment.
WARNING FOR ALL EARPHONES!
For safe and correct use of earphones, read this manual before use. Keep the
manual and safety information in a convenient place for future reference.
WARNING: This product contains a chemical known to the State of California to cause
cancer and birth defects or other reproductive harm.
WARNING
LISTENING TO AUDIO AT EXCESSIVE VOLUMES CAN CAUSE
PERMANENT HEARING DAMAGE. USE AS LOW A VOLUME AS
POSSIBLE. Over exposure to excessive sound levels can damage your
ears resulting in permanent noise-induced hearing loss (NIHL). Please
use the following guidelines established by the Occupational Safety Health
Administration (OSHA) on maximum time exposure to sound pressure levels
before hearing damage occurs.
90 dB SPL
at 8 hours
95 dB SPL
at 4 hours
100 dB SPL
at 2 hours
105 dB SPL
at 1 hour
110 dB SPL
at ½ hour
115 dB SPL
at 15 minutes
120 dB SPL
Avoid or damage may occur
WARNING
• Do not use when a failure to hear your surroundings could be dangerous,
such as while driving, or when biking, walking, or jogging where traffic is
present and accidents could occur.
• Keep this product and its accessories out of reach of children. Handling or use
by children may pose a risk of death or serious injury. Contains small parts
and cords that may pose risk of choking or strangulation.
• Set the volume level of the audio device to a minimum, and then after
connecting the earphones, adjust the volume gradually. Sudden exposure to
loud noises could cause hearing damage.
• Turn up the volume control only far enough to hear properly.
• Ringing in the ears may indicate that the volume level is too high. Try lowering
the volume.
• If you connect these earphones to an airplane’s sound system, listen at low
levels so that loud messages from the pilot do not cause discomfort.
• Have your hearing checked by an audiologist on a regular basis. If you
experience wax buildup, discontinue use until a medical professional has
examined your ears.
• Failure to use, clean, or maintain earphone sleeves and nozzles according to
manufacturer’s instructions may increase the risk of sleeves detaching from
the nozzle and becoming lodged in your ear.
• Prior to inserting the earphone, always recheck the sleeve to make sure it is
firmly attached to the nozzle.
• If a sleeve becomes lodged in your ear, seek skilled medical assistance to
remove the sleeve. Damage to the ear may be caused by non-professionals
attempting to remove the sleeve.
• Do not attempt to modify this product. Doing so could result in personal injury
and/or product failure.

2
CAUTION
• Do not immerse in water, such as while taking a bath or washing your face,
otherwise sound deterioration or failures may result.
• Do not use while sleeping as accidents may result.
• Use a slow twisting motion to remove the earphones. Never pull on the
earphone cord.
• Stop using the earphones immediately if they are causing great discomfort,
irritation, rash, discharge, or any other uncomfortable reaction.
• If you are currently receiving ear treatment, consult your physician before
using this device.
Note: Use only with the included power supply or a Shure-approved equivalent.
WARNING
• Battery packs may explode or release toxic materials. Risk of fire or burns.
Do not open, crush, modify, disassemble, heat above 140°F (60°C), or
incinerate.
• Follow instructions from manufacturer
• Do not short circuit; may cause burns or catch fire
• Do not charge with products other than those specified in this user guide.
• Dispose of battery packs properly. Check with local vendor for proper disposal
of used battery packs.
• Batteries (battery pack or batteries installed) shall not be exposed to
excessive heat such as sunshine, fire or the like
Note: Battery replacement to be performed only by Shure authorized service personnel.
Please follow your regional recycling scheme for batteries, packaging, and
electronic waste.

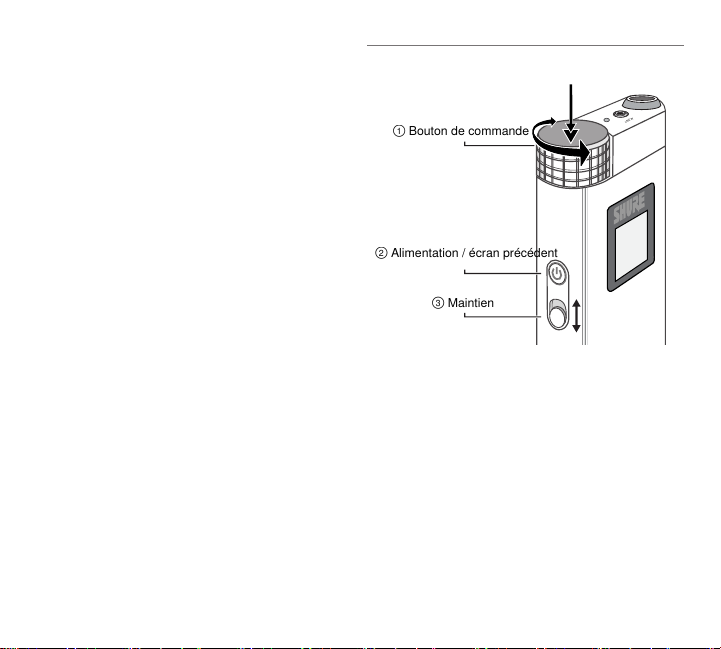

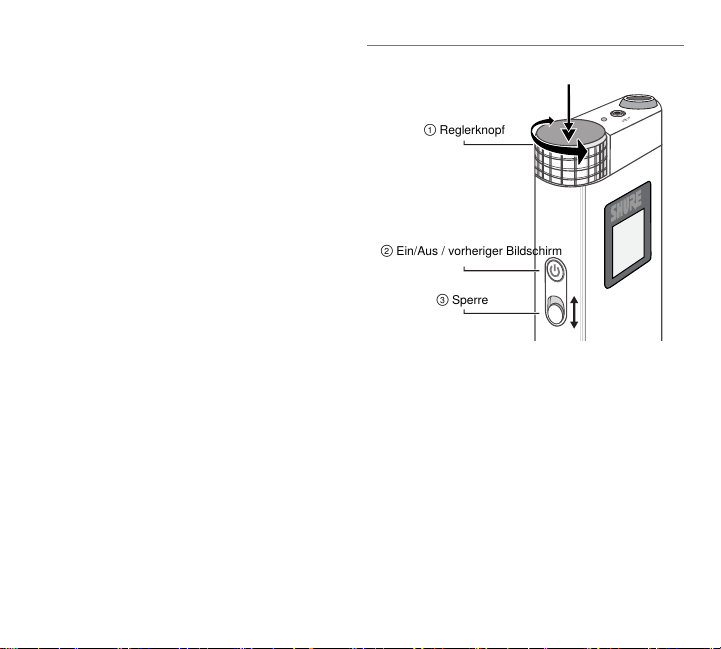

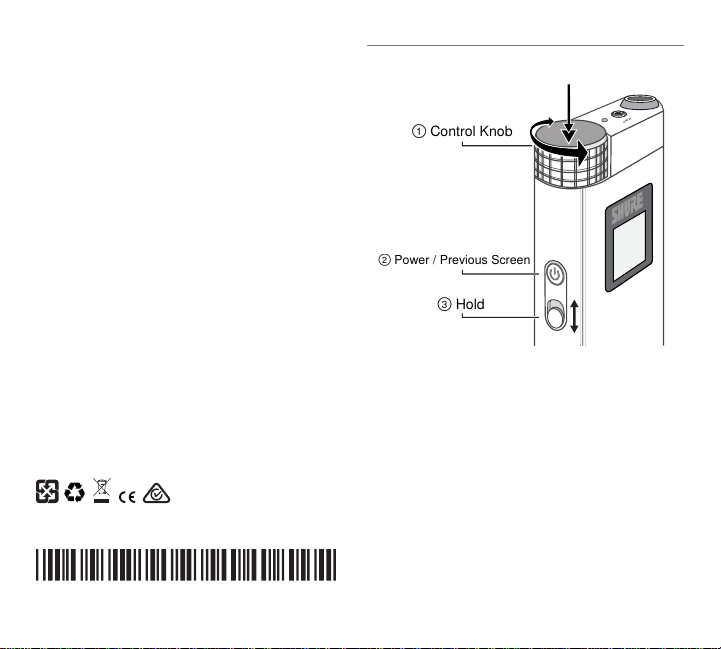

Controls and Navigation
LINE IN
① Control Knob
② Power / Previous Screen
③ Hold
Powering on / off: Long press the power button ②
Adjusting volume: Turn the control knob ①
Accessing the menu: Double-click the control knob ①
Scroll through the menu: Turn the control knob ①
Select an item: Press the control knob button ①
Return to previous screen: Press the power button ②
Lock / unlock the controls: Slide the hold switch ③ to lock and
unlock the power button and control knob. When switch displays
red background, hold is enabled.
ⓒ2015ShureIncorporated
27A21664(Rev.2)
PrintedinChina

3
USB (digital audio and power)
Use the USB cable when listening to music from a computer or
other USB-equipped device and set the INPUT switch to USB.
When connected to a computer, USB simultaneously streams
digital audio and charges the amplifier battery.
Note: You have the option to disable automatic charging in the Utilities
menu.
LINE USB
INPUT
Connecting to a USB Source

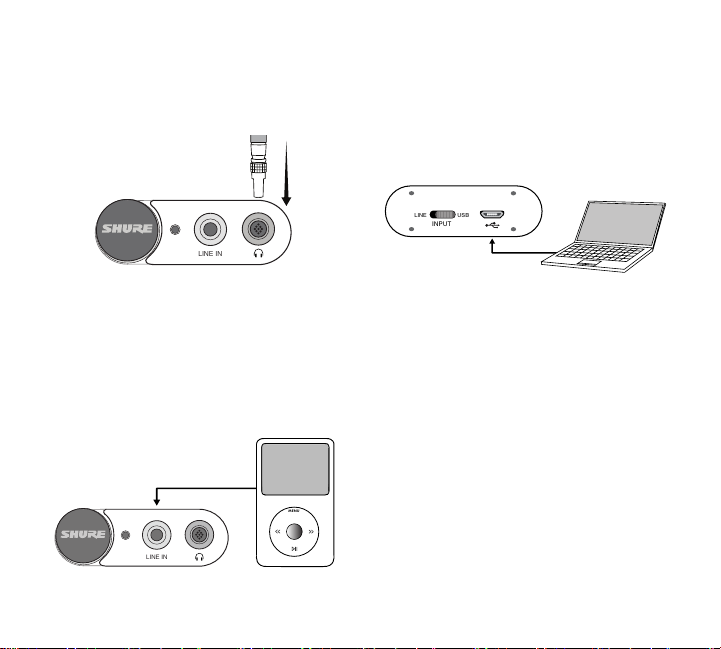

Setup

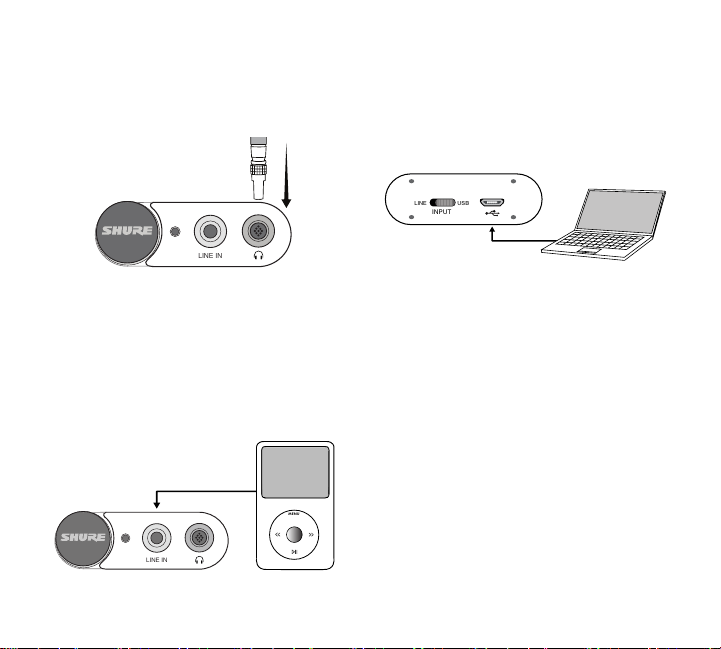

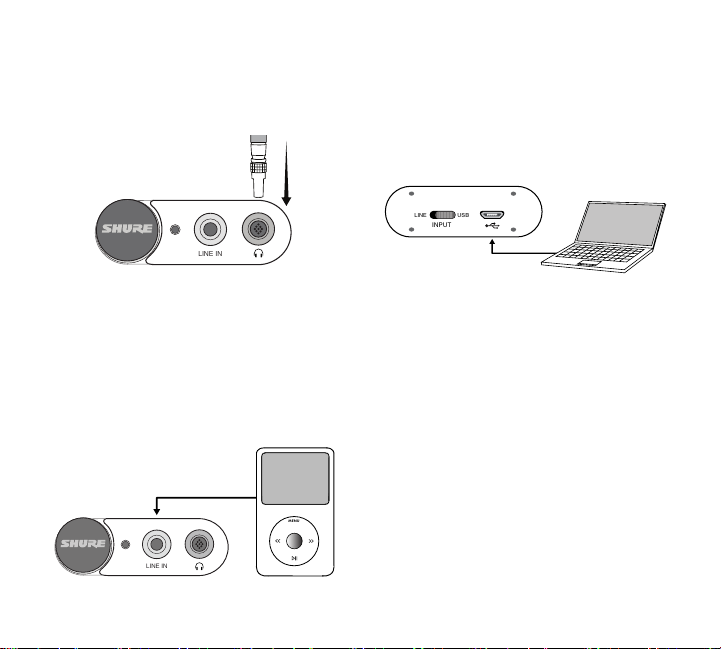

Step 1: Connect the earphones to the amplifier
Plug into the amplifier with the amplifier powered off.
Note: Align the earphone cable connector with the red dot towards the front
of the amplifier.
LINE IN
Step 2: Connect a sound source to the amplifier.
Set the INPUT switch to LINE for analog 3.5 mm sources or USB for
digital sources.
3.5 mm input (analog audio)
Plug the audio device into the LINE IN input and set the INPUT
switch to LINE.
To charge the battery while using an analog source, connect the
amplifier to a computer or external battery
MENU
LINE IN
Connecting to an Analog Source
Step 3: Power on the amplifier
The driver automatically installs when the amplifier is first plugged into
a device. The KSE1500 should take over as the default audio device.
Note: Volume controls are disabled on Windows, Mac, and iOS. Volume
should be adjusted only by using the amp volume knob for best performance.
Ensure that volume is maximized in iTunes or the Windows Media Player.
Firmware
Firmware is embedded software in each component that controls
functionality. Periodically, new versions of firmware are developed to
incorporate additional features and enhancements. To take advantage
of design improvements, new versions of the firmware can be
downloaded and installed using the Shure Update Utility tool. Software
is available for download from http://www.shure.com/americas/
products/software/utilities/shure-update-utility.

4
Using Earphones
Choosing a Sleeve
Select an earphone sleeve that provides the best fit and sound
isolation. It should be easy to insert, fit comfortably, and easy to
remove.
Soft Flex Sleeves: In small, medium,
and large sizes. Made from pliable
rubber.
Soft Foam Sleeves: Compress the
foam sleeve between your fingers
and insert into the ear canal. Hold in
place for about ten seconds while the
foam expands.
Triple-Flange Sleeves: If desired,
use scissors to trim the stem on
the sleeve.
• Twist and pull to remove the sleeve
from the nozzle.
Removing the Earphones
Grasp the body of earphone and gently twist to remove.
Note: Do not pull on cable to remove earphone.
• Slide on a new sleeve so that it
completely covers the barb and
the nozzle.
Caution: If the barb or any of the nozzle is exposed, the sleeve is not properly
installed. Replace sleeves if they do not tightly grip the nozzle. To ensure
proper fit and performance, use only sleeves supplied by Shure (unless using
custom molded sleeves).
Changing Sleeves
Wearing the Earphones
1. Carefully insert the earphone into the ear like an earplug, so that a tight
seal is formed.
Important: If there is a lack of low frequency response (bass), the earphone
sleeve may not be forming a proper seal. Gently push the earphone deeper into
the ear canal or try using a a different sleeve.
Warning: Do not push the earphone sleeve beyond the ear canal opening.
2. Wear earphone cables over the back of the ear to keep them in place
during physical activity. Guide the cable down either the front or back of
the body, and use the cable cinch to tighten up the remaining slack.
The fit of the earphone can greatly affect sound quality.

5
Maintenance and Cleaning
Careful maintenance ensures a tight seal between the sleeve and
nozzle, improving sound quality and product safety.
• Keep the earphones and sleeves as clean and dry as possible.
• To clean sleeves, remove them from earphones, gently rinse in
warm water and air dry. Foam sleeves require a longer drying time.
Inspect for damage and replace if necessary. Ear sleeves must be
completely dry before reusing.
• Wipe the earphones and sleeves with mild antiseptic to avoid
infections. Do not use alcohol-based disinfectants.
• Do not expose earphones to extreme temperatures.
• Replace sleeves if they do not fit properly.
• Do not attempt to modify this product. Doing so will void the warranty
and could result in personal injury and/or product failure.
Cleaning the Earphone Nozzle
If you notice a change in sound quality, remove the sleeve and check
the nozzle of your earphone. If nozzle is blocked, clear obstruction by
using wire loop end of cleaning tool.
If no obstruction is found or if sound quality does not improve, replace
the sleeve with a new sleeve.
Cleaning Tool
Wire Loop
Specifications
Kit Specifications
Bias Voltage
200 V DC
Output Voltage
±200 V, max.
Output Current
≤ 1 mA
Noise Attenuation
≤ 37 dB
Operating Temperature Range
0 to 45°C (32 to 113°F)
Storage Temperature
-18 to 57°C (0 to 135°F)
Earphone Specifications
Transducer Type
Electrostatic
Connector Type
Lemo Connector
Frequency Response
10 Hz to 50 kHz
Maximum SPL
113 dB SPL (1 kHz at 3% THD)
Net Weight
44.0 g (1.55 oz.)
Amplifier Specifications
Bit Depth
16-bit / 24-bit
Sampling Rate
44.1 / 48 / 88.2 / 96 kHz
Signal-to-Noise Ratio
up to 107 dB A-weighted
Adjustable Gain Range
-40 dB to +60 dB
Limiter
Selectable Analog RMS Limiter
Equalizer
4-band Parametric
USB Input
USB Micro-B Receptacle
Line-In Input
3.5 mm (1/8")
Charging Requirements
USB-powered: 5 V/0.5 A to 1 A
Housing
Black Anodized Aluminum
Net Weight
182.0 g (6.42oz.)
Dimensions
111 x 59 x 21 mm H x W x D
Battery Specifications
Battery Type
Rechargeable Li-Ion
Nominal Voltage
3.6 V DC
Battery Life
Analog in (BYPASS
EQ)
up to
10 hours
USB Input (Analog
EQ mode)
up to
7 hours
Caution: When cleaning, do not force any object through the earphone nozzle!
This will damage the earphone sound filter.
Warning: The cleaning tool is only to be used to clean the earphones. Any
other use, such as using the tool to clean ears or foam sleeve, could result
in injury.

6
Android Compatibility
The Portable Listening Amplifier is compatible with Android devices
that support USB Audio Class 2.0 and Micro-B OTG (On-The-Go)
connectivity. Not all Android devices are compatible. Android is a
trademark of Google Inc.
Certifications
Information to the user
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates uses
and can radiate radio frequency energy and, if not installed and used
in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the
following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment to an outlet on a circuit different from that to
which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Industry Canada ICES-003 Compliance Label: CAN ICES-3 (B)/
NMB-3(B)
Note: Testing is based on the use of supplied and recommended cable types.
The use of other than shielded (screened) cable types may degrade EMC
performance.
This product meets the Essential Requirements of all relevant
European directives and is eligible for CE marking.
The CE Declaration of Conformity can be obtained from: www.shure.
com/europe/compliance
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
"Made for iPod," "Made for iPhone," and "Made for iPad" mean that an
electronic accessory has been designed to connect specifically to iPod,
iPhone, or iPad, respectively, and has been certified by the developer
to meet Apple performance standards. Apple is not responsible for the
operation of this device or its compliance with safety and regulatory
standards. Please note that the use of this accessory with iPod,
iPhone, or iPad may affect wireless performance.
iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch, and Retina are
trademarks of Apple Inc., registered in the U.S. and other countries.
iPad Air and iPad mini are trademarks of Apple Inc. The trademark
"iPhone" is used with a license from Aiphone K.K.
Mac®and Lightning®are registered trademarks of Apple Inc.

7
Kit d’écouteurs électrostatiques
Ce symbole indique la présence d'une tension dangereuse dans
l'appareil constituant un risque de choc électrique.
Ce symbole indique que la documentation fournie avec l'appareil
contient des instructions d'utilisation et d'entretien importantes.
CONSIGNES DE SÉCURITÉ IMPORTANTES
1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. OBSERVER tous les avertissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet appareil à proximité de l’eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. UTILISER UNIQUEMENT les écouteurs KSE avec un amplificateur KSE1500.
8. DÉBRANCHER l’appareil pendant les orages ou quand il ne sera pas utilisé pendant
longtemps.
9. PROTÉGER le cordon d’alimentation afin que personne ne marche dessus et que
rien ne le pince, en particulier au niveau des fiches, des prises de courant et du point
de sortie de l’appareil.
10. UTILISER UNIQUEMENT les accessoires spécifiés par le fabricant.
11. CONFIER toute réparation à du personnel qualifié. Des réparations sont nécessaires
si l’appareil est endommagé d’une façon quelconque, par exemple : cordon ou prise
d’alimentation endommagé, liquide renversé ou objet tombé à l’intérieur de l’appareil,
exposition de l’appareil à la pluie ou à l’humidité, appareil qui ne marche pas
normalement ou que l’on a fait tomber.
12. NE PAS exposer cet appareil aux gouttes et aux éclaboussures. NE PAS poser des
objets contenant de l’eau, comme des vases, sur l’appareil.
13. La prise SECTEUR ou un coupleur d’appareil électrique doit rester facilement
utilisable.
14. Pour réduire les risques d’incendie ou de choc électrique, ne pas exposer cet
appareil à la pluie ou à l’humidité.
15. Ne pas essayer de modifier ce produit. Cela risque de causer des blessures et/ou la
défaillance du produit.
16. Utiliser ce produit dans sa plage de températures de fonctionnement spécifiée.
17. PROTÉGER le câble des écouteurs de tout pincement ou coupure.
18. NE PAS utiliser cet appareil si le câble, le boîtier ou le connecteur des écouteurs
est endommagé.
AVERTISSEMENT : Les tensions à l'intérieur de cet équipement peuvent être mortelles.
Aucune pièce interne réparable par l'utilisateur. Confier toute réparation à du personnel
qualifié. Les certifications de sécurité sont invalidées lorsque le réglage de tension
d'usine est changé.
Tout changement ou modification n’ayant pas fait l’objet d’une autorisation expresse de
Shure Incorporated peut entraîner la nullité du droit d’utilisation de cet équipement.
AVERTISSEMENT POUR TOUS LES ÉCOUTEURS !
Pour utiliser les écouteurs correctement et en toute sécurité, lire ce manuel
avant l’emploi. Garder le manuel et les informations de sécurité dans un endroit
pratique pour pouvoir s’y référer ultérieurement.
AVERTISSEMENT : Ce produit contient un produit chimique reconnu par l’État de
Californie comme pouvant entraîner le cancer, des malformations congénitales ou
d’autres troubles de l’appareil reproducteur.
AVERTISSEMENT
L’ÉCOUTE AUDIO À UN VOLUME SONORE EXCESSIF PEUT CAUSER
DES LÉSIONS AUDITIVES PERMANENTES. RÉGLER LE VOLUME LE
PLUS BAS POSSIBLE. Une surexposition à des volumes sonores excessifs
peut causer des lésions aux oreilles entraînant une perte auditive permanente
due au bruit (NIHL). Se conformer aux directives ci-dessous, établies par
l’Occupational Safety Health Administration (OSHA), pour les limites de durée
d’exposition aux pressions acoustiques avant de risquer des lésions auditives.
SPL de 90 dB
pendant 8 heures
SPL de 95 dB
pendant 4 heures
SPL de 100 dB
pendant 2 heures
SPL de 105 dB
pendant 1 heure
SPL de 110 dB
pendant ½ heure
SPL de 115 dB
pendant
15 minutes
SPL de 120 dB
À éviter au risque de lésions auditives
AVERTISSEMENT
• Ne pas utiliser dans toute situation où il serait dangereux de ne pas pouvoir
entendre les sons ambiants et où des accidents pourraient se produire, par
exemple en conduisant, à vélo ou à pied près de la circulation de véhicules.
• Conserver ce produit et ses accessoires hors de la portée des enfants. La
manipulation ou l’utilisation par des enfants peut entraîner des blessures
graves ou mortelles. Contient des petites pièces et des cordons qui peuvent
poser un risque de suffocation ou d’étranglement.
• Régler le volume du dispositif audio à un niveau minimum, puis augmenter le
volume progressivement après avoir branché les écouteurs. Une exposition
brusque à des bruits forts risque de causer des lésions auditives.
• Régler le volume juste assez fort pour entendre correctement.
• Un sifflement dans les oreilles peut indiquer que le volume est trop élevé.
Essayer de réduire le volume.
• Si ces écouteurs sont branchés sur le système de sonorisation d’un avion,
régler le volume à un niveau bas pour ne pas être gêné par des annonces à
haut volume provenant du pilote.

8
• Se faire examiner régulièrement par un audiologiste. En cas d’accumulation
de cérumen dans les oreilles, ne plus utiliser les écouteurs avant d’avoir
consulté un médecin.
• Le non-respect des instructions du fabricant relativement à l’utilisation, au
nettoyage et à l’entretien des conduits acoustiques et des embouts des
écouteurs peut augmenter le risque de séparation des embouts du conduit
acoustique et de coincement de ceux-ci dans l’oreille.
• Avant d’insérer l’écouteur, toujours revérifier l’embout pour s’assurer qu’il est
solidement fixé au conduit acoustique.
• Si un embout reste coincé dans l’oreille, recourir à l’assistance médicale
d’une personne qualifiée pour l’enlever. L’intervention de personnes
n’appartenant pas au corps médical pour tenter de retirer l’embout peut
entraîner des lésions de l’oreille.
• Ne pas essayer de modifier ce produit. Cela risque de causer des blessures
et/ou la défaillance du produit.
ATTENTION
• Ne pas immerger dans l’eau, par exemple en se baignant ou en se lavant la
figure, sinon la détérioration du son ou des défaillances peuvent se produire.
• Ne pas utiliser en dormant car des accidents peuvent se produire.
• Pour retirer les écouteurs, exercer un léger mouvement de torsion. Ne jamais
tirer sur le cordon des écouteurs.
• En cas de gêne importante, d’irritation, d’éruption cutanée, d’écoulements ou
d’autre réaction désagréable, cesser immédiatement d’utiliser les écouteurs.
• Si vous suivez actuellement un traitement auriculaire, consultez votre
médecin avant d’utiliser ces écouteurs.
Remarque : Utiliser exclusivement avec le bloc d’alimentation inclus ou un produit
équivalent approuvé par Shure.
AVERTISSEMENT
• Les accus risquent d’exploser ou d’émettre des matières toxiques. Risque
d’incendie ou de brûlures. Ne pas ouvrir, écraser, modifier, démonter,
chauffer au-dessus de 60 °C (140 °F) ou incinérer.
• Suivre les instructions du fabricant
• Ne pas court-circuiter ; cela risque de causer des brûlures ou un incendie
• Ne pas charger avec des produits autres que ceux mentionnés dans ce guide
d’utilisation.
• Mettre les accus au rebut de manière appropriée. Vérifier auprès du
fournisseur local la manière appropriée de mettre au rebut les accus usagés.
• Les accus (bloc accu ou piles) ne doivent pas être exposés à une chaleur
excessive, p. ex. lumière du soleil, feu ou similaire
Remarque : L’accu doit uniquement être remplacé par du personnel de maintenance
Shure agréé.
Suivre le plan de recyclage régional en vigueur pour les accus, l’emballage et
les déchets électroniques.
Commandes et navigation
LINE IN
① Bouton de commande
② Alimentation/ écran précédent
③ Maintien
Mise sous tension / hors tension : pression longue sur le
bouton d’alimentation ②
Réglage du volume : tourner le bouton de commande ①
Accès au menu : appuyer deux fois sur le bouton de commande
①
Navigation dans le menu : tourner le bouton de commande ①
Sélection d’un élément : appuyer sur le bouton de commande
①
Retour à l’écran précédent : appuyer sur le bouton
d’alimentation ②
Verrouillage / déverrouillage des commandes : faire glisser
le bouton de maintien ③ pour verrouiller et déverrouiller les
boutons d’alimentation et de commande. Lorsque le fond rouge
de l’interrupteur est visible, le maintien est activé.

9
USB (audio numérique et alimentation)
Utiliser le câble USB pour écouter de la musique enregistrée sur
un ordinateur ou tout autre périphérique équipé d’un port USB
et régler le sélecteur INPUT sur USB. Une connexion USB à un
ordinateur permet de lire une source audio numérique, tout en
chargeant simultanément l’accu de l’amplificateur.
Remarque : Vous pouvez désactiver la mise en charge automatique dans
le menu Utilities.
LINE USB
INPUT
Connexion à une source USB
Configuration
Étape 1 : Connecter les écouteurs à l’amplificateur
Le branchement doit être effectué lorsque l’amplificateur est éteint.
Remarque : Aligner le connecteur du câble des écouteurs au point rouge à
l’avant de l’amplificateur.
LINE IN
Étape 2 : Connecter une source audio à l’amplificateur.
Régler le sélecteur INPUT sur LINE pour les sources analogiques
3,5 mm ou sur USB pour les sources numériques.
Entrée 3,5 mm (audio analogique)
Brancher le périphérique audio à l’entrée LINE IN et régler le
sélecteur INPUT sur LINE.
Pour charger l’accu tout en utilisant une source analogique,
connecter l’amplificateur à un ordinateur ou à un accu externe
MENU
LINE IN
Connexion à une source analogique
Étape 3 : Mettre l’appareil sous tension
Le pilote est installé automatiquement lors de la première connexion de
l’amplificateur à un appareil. Le KSE1500 doit alors devenir l’appareil
audio par défaut.
Remarque : Les commandes de volume sont désactivées dans Windows, Mac
et iOS. Pour des performances optimales, le volume doit uniquement être réglé
à l’aide du bouton de volume de l’amplificateur. S’assurer que le volume est
réglé au niveau maximum dans iTunes ou le Lecteur Windows Media.
Firmware
Les firmwares sont des logiciels intégrés à chaque appareil pour en
con-trôler les fonctionnalités. Régulièrement, de nouvelles versions de
firm-ware sont développées pour incorporer des fonctions supplémen-
taires et apporter des améliorations. Pour tirer parti des améliorations
en matière de conception, il est possible de télécharger et d’installer les
nouvelles versions de firmware à l’aide de l’outil Shure Update Utility.
Ce logiciel est disponible en téléchargement à l’adresse http://www.
shure.com/americas/products/software/utilities/shure-update-utility.

10
Utilisation des écouteurs
Choix d’un embout
Sélectionner l’embout d’écouteur qui s’ajuste le mieux et offre la
meilleure isolation acoustique. Il doit s’introduire facilement, s’ajuster
confortablement et se retirer facilement.
Embouts flexibles souples :
Disponibles en formats petit, moyen
et grand. Fabriqués en caoutchouc
souple.
Embouts en mousse : Comprimer
l’embout en mousse entre les doigts
et l’insérer dans le conduit auditif.
Maintenir en place pendant environ
dix secondes pendant que la mousse
se dilate.
Embouts à triple ailette : Si on le
souhaite, utiliser des ciseaux pour
couper l’extrémité de l’embout.
Port des écouteurs
1. Insérer avec soin les écouteurs dans les oreilles, comme un bouchon
d’oreille, de façon à former un joint étanche.
Important : Si la réponse en basse fréquence (graves) est faible, l’embout
de l’écouteur ne forme peut-être pas un joint étanche avec le conduit auditif.
Enfoncer doucement l’écouteur plus profondément dans le conduit auditif ou
essayer un embout de taille ou de type différent.
Avertissement : Ne pas pousser l’embout de l’écouteur au-delà de l’entrée
du conduit auditif.
2. Passer les câbles des écouteurs derrière les oreilles pour les maintenir en
place en cas d’activité physique. Guider le câble sur l’avant ou l’arrière du
corps et utiliser le serre-câble pour retenir l’excédent.
• Tourner et tirer l’embout afin de
l’enlever du tube acoustique.
Retrait des écouteurs
Saisir le corps de l’écouteur et le tourner doucement pour le retirer.
Remarque : Ne pas tirer sur le câble pour retirer l’écouteur.
• Enfiler un embout neuf pour
recouvrir complètement la butée et
le tube acoustique.
Attention : Si la butée ou une quelconque partie du conduit est visible,
l’embout n’a pas été correctement installé. Remplacer les embouts s’ils ne se
maintiennent pas fermement sur le tube acoustique. Pour garantir une parfaite
adaptation et des performances optimales, n’utiliser que les embouts fournis
par Shure (sauf en cas d’utilisation d’embouts moulés sur mesure)
Changement des embouts

11
Entretien et nettoyage
Un entretien scrupuleux assure une bonne étanchéité entre l’embout et
le conduit acoustique de l’écouteur, ce qui améliore la qualité du son et
la sécurité du produit.
• Garder les écouteurs et les embouts aussi propres et secs que
possible.
• Pour nettoyer les embouts, les retirer des écouteurs, les rincer
doucement à l’eau tiède et les laisser sécher à l’air. Les embouts en
mousse nécessitent un temps de séchage plus long. Vérifier s’ils ne
sont pas endommagés et les remplacer si nécessaire. Les embouts
d’écouteurs doivent être complètement secs avant d’être réutilisés.
• Essuyer les écouteurs et les embouts avec un antiseptique doux
pour éviter les infections. Ne pas utiliser de désinfectants à base
d’alcool.
• Ne pas exposer les écouteurs à des températures extrêmes.
• Remplacer les embouts s’ils ne s’adaptent pas correctement.
• Ne pas essayer de modifier ce produit. Une telle opération annule
la garantie et risque de causer des blessures et/ou la défaillance
du produit.
Nettoyage du conduit acoustique de l’écouteur
Si la qualité du son change, enlever l’embout et vérifier le conduit de
l’écouteur. Si le conduit est obstrué, le déboucher à l’aide de la boucle
métallique de l’outil de nettoyage.
Si l’on n’observe pas d’obstruction ou si la qualité du son ne s’améliore
pas, remplacer l’embout par un neuf.
Caractéristiques
Outil de nettoyage
Boucle de fil métallique
Attention : Lors du
nettoyage, ne pas faire
entrer de force quelque objet
que ce soit dans le conduit
acoustique de l’écouteur !
Cela endommagerait le filtre
acoustique de l’écouteur situé
au fond du tube.
Avertissement : L’outil de
nettoyage doit être utilisé
uniquement pour nettoyer
les écouteurs. Toute autre
utilisation, comme par
exemple l’utilisation de l’outil
pour nettoyer les oreilles ou
un embout en mousse, risque
de causer des blessures.
Kit Specifications
Tension de polarisation
200 V c.c.
Tension de sortie
±200 V, max.
Intensité de sortie
≤ 1 mA
Atténuation du bruit
≤ 37 dB
Plage de températures de
fonctionnement
0 à 45°C (32 à 113°F)
Température de stockage
-18 à 57°C (0 à 135°F)
Spécifications des
écouteurs
Type de transducteur
Électrostatique
Type de connecteur
Connecteur LEMO
Réponse en fréquence
10 Hz à 50 kHz
SPL maximum
113 dB SPL (1 kHz avec DHT
de 3 %)
Poids net
44,0 g (1,55 oz.)
Spécifications de
l’amplificateur
Profondeur de bits
16 bits / 24 bits
Fréquence d'échantillonnage
44,1 / 48 / 88,2 / 96 kHz
Rapport signal/bruit
jusqu'à 107 dB, pondéré en A
Gamme de gain réglable
-40 dB à +60 dB
Écrêteur
Sélectionnable Limiteur RMS
analogique
Égaliseur
Paramétrique 4 bandes
Entrée USB
Prise femelle USB Micro-B
Entrée Line-In
3,5 mm (1/8 po)
Conditions de charge requises
alimenté USB: 5 V/0,5 A à 1 A
Boîtier
Aluminium anodisé noir
Poids net
182,0 g (6,42oz.)
Dimensions
111 x 59 x 21 mms H x L x P
Spécifications de l’accu
Type d'accu
Li-ion rechargeable
Tension nominale
3,6 V c.c.
Autonomie des piles
Analog in (BYPASS
EQ)
jusqu'à
10 heures
Entrée USB
(Analog mode
égalisation)
jusqu'à
7 heures

12
Compatibilité Android
L’amplificateur d’écoute portable est compatible avec les appareils
Android prenant en charge l’audio USB de classe 2.0 et la connectivité
Micro-B OTG (On-The-Go). Tous les appareils Android ne sont pas
compatibles. Android est une marque de Google Inc.
Homologations
Information à l'utilisateur
Cet équipement a été testé et déclaré conforme aux limites pour
les appareils numériques de classe B, selon la section 15 des
règlements de la FCC. Ces limites sont destinées à assurer une
protection raisonnable contre les interférences nuisibles dans une
installation résidentielle. Cet équipement produit, utilise et peut
émettre de l'énergie radio électrique et, s'il n'est pas installé et
utilisé conformément aux présentes instructions, peut causer des
interférences nuisibles aux communications radio. Il n'existe toutefois
aucune garantie que de telles interférences ne se produiront pas dans
une installation particulière. Si cet équipement produit des interférences
nuisibles à la réception d'émissions de radio ou de télévision, ce
qui peut être établi en mettant l'appareil sous, puis hors tension, il
est recommandé à l'utilisateur d'essayer de corriger le problème en
prenant l'une ou plusieurs des mesures suivantes :
• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance séparant l'équipement du récepteur.
• Brancher l'équipement sur un circuit électrique différent de celui du
récepteur.
• Consulter le distributeur ou un technicien radio et télévision.
Étiquette de conformité à la norme ICES-003 d’Industrie Canada :
CAN ICES-3 (B) / NMB-3 (B)
Remarque : Le contrôle est fondé sur l’utilisation des types de câble fournis et
recommandés. L’utilisation de types de câble autres que blindés peut dégrader
les performances CEM.
Ce produit est conforme aux exigences essentielles de toutes les
directives européennes applicables et est autorisé à porter la marque
CE.
La déclaration de conformité CE peut être obtenue à l’adresse : www.
shure.com/europe/compliance
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Service : Homologation EMA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Téléphone : 49-7262-92 49 0
Télécopie : 49-7262-92 49 11 4
Courriel : [email protected]
« Made for iPod », « Made for iPhone » et « Made for iPad »
signifient qu’un accessoire électronique a été conçu pour être
branché spécifiquement à un iPod, iPhone ou iPad, respectivement,
et a été certifié par le développeur comme conforme aux normes de
performances Apple. Apple n’est pas responsable du fonctionnement
de cet appareil ou de sa conformité aux normes de sécurité et
réglementaires. Noter que l’utilisation de cet accessoire avec un iPod,
iPhone ou iPad peut affecter les performances sans fil.
iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch et Retina sont
des marques d’Apple Inc., déposées aux États-Unis et dans d’autres
pays. iPad Air et iPad mini sont des marques d’Apple Inc. La marque
« iPhone » est utilisée sous licence d’Aiphone K.K.
Mac®et Lightning®sont des marques déposées de Apple Inc.

13
Elektrostatische Ohrhörer (Satz)
Dieses Symbol zeigt an, dass in diesem Gerät gefährliche
Spannungswerte, die ein Stromschlagrisiko darstellen, auftreten.
Dieses Symbol zeigt an, dass das diesem Gerät beiliegende
Handbuch wichtige Betriebs- und Wartungsanweisungen enthält.
WICHTIGE SICHERHEITSHINWEISE
1. Diese Hinweise LESEN.
2. Diese Hinweise AUFBEWAHREN.
3. Alle Warnungen BEACHTEN.
4. Alle Hinweise BEFOLGEN.
5. Dieses Gerät NICHT in Wassernähe VERWENDEN.
6. NUR mit einem sauberen Tuch REINIGEN.
7. NUR KSE Ohrhörer mit dem KSE1500 Verstärker VERWENDEN.
8. Bei Gewitter oder wenn das Gerät lange Zeit nicht benutzt wird, das Netzkabel
HERAUSZIEHEN.
9. VERHINDERN, dass das Netzkabel gequetscht oder darauf getreten wird,
insbesondere im Bereich der Stecker, Netzsteckdosen und an der Austrittsstelle
vom Gerät.
10. NUR das vom Hersteller angegebene Zubehör und entsprechende Zusatzgeräte
verwenden.
11. ALLE Reparatur- und Wartungsarbeiten von qualifiziertem Kundendienstpersonal
durchführen lassen. Kundendienst ist erforderlich, wenn das Gerät auf irgendwelche
Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt
wurden, wenn Flüssigkeiten in das Gerät verschüttet wurden oder Fremdkörper
hineinfielen, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal
funktioniert oder fallen gelassen wurde.
12. Dieses Gerät vor Tropf- und Spritzwasser SCHÜTZEN. KEINE mit Wasser gefüllten
Gegenstände wie zum Beispiel Vasen auf das Gerät STELLEN.
13. Der Netzstecker oder eine Gerätesteckverbindung muss leicht zu betätigen sein.
14. Dieses Gerät darf nicht Regen oder Feuchtigkeit ausgesetzt werden, um das Risiko
von Bränden oder Stromschlägen zu verringern.
15. Nicht versuchen, dieses Produkt zu modifizieren. Ansonsten könnte es zu
Verletzungen und/oder zum Produktausfall kommen.
16. Dieses Produkt muss innerhalb des vorgeschriebenen Temperaturbereichs betrieben
werden.
17. VERHINDERN, dass das Ohrhörerkabel gequetscht oder angeschnitten bzw.
zerschnitten wird.
18. Dieses Gerät NICHT VERWENDEN, wenn das Ohrhörerkabel, das Gehäuse oder
ein Stecker beschädigt ist.
ACHTUNG: Die in diesem Gerät auftretenden Spannungen sind lebensgefährlich.
Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Alle
Reparatur- und Wartungsarbeiten von qualifiziertem Kundendienstpersonal durchführen
lassen. Die Sicherheitszulassungen gelten nicht mehr, wenn die Werkseinstellung der
Betriebsspannung geändert wird.
Nicht ausdrücklich von Shure Incorporated genehmigte Änderungen oder Modifikationen
können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben.
WARNHINWEIS FÜR ALLE OHRHÖRER!
Zum sicheren und richtigen Gebrauch der Ohrhörer diese Anleitung vor dem
Gebrauch lesen. Die Anleitung und Sicherheitsinformationen zum späteren
Nachschlagen an einem praktischen Ort aufbewahren.
ACHTUNG: Dieses Produkt enthält eine Chemikalie, die nach Erkenntnissen des US-
Bundesstaats Kalifornien Krebs, Geburtsfehler oder andere Fortpflanzungsschäden
verursachen kann.
ACHTUNG
DAS HÖREN BEI ÜBERMÄSSIGEN LAUTSTÄRKEN KANN
DAUERHAFTE HÖRSCHÄDEN VERURSACHEN. MÖGLICHST
GERINGE LAUTSTÄRKEPEGEL VERWENDEN. Längerfristiges Hören
bei übermäßigen Schallpegeln kann zu Hörschäden und zu permanentem,
durch Lärm verursachten Gehörverlust führen. Bitte orientieren Sie sich an
den folgenden, von der Occupational Safety Health Administration (OSHA;
US-Arbeitsschutzbehörde) erstellten, Richtlinien für die maximale zeitliche
Belastung durch Schalldruckpegel, bevor es zu Hörschäden kommt.
90 dB
Schalldruckpegel
nach 8 Stunden
95 dB
Schalldruckpegel
nach 4 Stunden
100 dB
Schalldruckpegel
nach 2 Stunden
105 dB
Schalldruckpegel
nach 1 Stunde
110 dB
Schalldruckpegel
nach ½ Stunde
115 dB
Schalldruckpegel
nach 15 Minuten
120 dB Schalldruckpegel
Vermeiden, da sonst Schäden entstehen
können.
ACHTUNG
• Nicht verwenden, wenn die akustische Abschottung von Ihrer Umgebung
gefährlich sein könnte, wie z. B. beim Autofahren, Radfahren, Gehen oder
Laufen in Verkehrsbereichen, in denen Unfallrisiken bestehen.
• Dieses Produkt und sein Zubehör von Kindern fernhalten. Bei Handhabung
oder Verwendung durch Kinder besteht das Risiko schwerer oder tödlicher
Verletzungen. Enthält Kleinteile und Kabel, die eventuell ein Erstickungs- oder
Erdrosselungsrisiko darstellen.
• Den Lautstärkepegel des Audiogeräts auf ein Minimum einstellen und
dann nach Anschließen der Ohrhörer allmählich anpassen. Das plötzliche
Einwirken lauter Geräusche könnte zu Hörschäden führen.
• Drehen Sie den Lautstärkeregler nur so weit hoch, dass Sie hinreichend
hören.
• Ein Klingen in den Ohren kann darauf hindeuten, dass der Lautstärkepegel zu
hoch ist. Versuchen Sie es mit einem geringeren Lautstärkepegel.
• Wenn Sie diese Ohrhörer an das Audiosystem eines Flugzeugs anschließen,
sollten Sie geringe Lautstärkepegel einstellen, damit laute Durchsagen des
Piloten nicht unangenehm sind.

14
• Lassen Sie Ihr Gehör regelmäßig von einem Ohrenarzt prüfen. Wenn eine
verstärkte Ansammlung von Ohrenschmalz festgestellt wird, den Gebrauch
aussetzen, bis ein Facharzt Ihre Ohren untersucht hat.
• Falls die Ohrhörermuffen und Schallöffnungen nicht gemäß den Anweisungen
des Herstellers verwendet, gereinigt oder instand gehalten werden, nimmt
eventuell das Risiko zu, dass sich die Muffen von der Schallöffnung lösen und
in Ihrem Ohr stecken bleiben.
• Vor dem Einführen des Ohrhörers stets die Muffe nachprüfen, um
sicherzustellen, dass sie fest an der Schallöffnung angebracht ist.
• Wenn eine Muffe in Ihrem Ohr festsitzt, einen Facharzt aufsuchen, um die
Muffe entfernen zu lassen. Laienhafte Versuche, die Muffe zu entfernen,
können zu Gehörschäden führen.
• Nicht versuchen, dieses Produkt zu modifizieren. Ansonsten könnte es zu
Verletzungen und/oder zum Produktausfall kommen.
VORSICHT
• Nicht in Wasser eintauchen, wie z. B. beim Baden oder Waschen Ihres
Gesichts; ansonsten kann es zu Klangverschlechterungen oder –ausfällen
kommen.
• Nicht während des Schlafs verwenden, da es zu Unfällen kommen kann.
• Die Ohrhörer durch eine langsame Drehbewegung entnehmen. Niemals am
Ohrhörerkabel ziehen.
• Den Gebrauch des Ohrhörers sofort beenden, wenn dieser sehr unangenehm
sitzt oder Reizungen, Ausschläge, Absonderungen oder irgendeine andere
unangenehme Reaktion hervorruft.
• Falls Sie sich derzeit in ohrenärztlicher Behandlung befinden, Ihren Arzt vor
Gebrauch dieses Geräts zu Rate ziehen.
Hinweis: Das Gerät darf nur mit dem im Lieferumfang enthaltenen Netzteil oder einem
gleichwertigen, von Shure zugelassenen Gerät verwendet werden.
ACHTUNG
• Akkusätze können explodieren oder giftiges Material freisetzen. Es
besteht Feuer- und Verbrennungsgefahr. Nicht öffnen, zusammenpressen,
modifizieren, auseinander bauen, über 60 °C erhitzen oder verbrennen.
• Die Anweisungen des Herstellers befolgen.
• Nicht kurzschließen; kann Verbrennungen verursachen oder in Brand
geraten.
• Nicht mit anderen als den in dieser Bedienungsanleitung angegebenen
Produkten aufladen.
• Akkusätze vorschriftsmäßig entsorgen. Beim örtlichen Verkäufer die
vorschriftsmäßige Entsorgung gebrauchter Akkusätze erfragen.
• Akkus (Akkusätze oder eingesetzte Akkus) dürfen keiner starken Hitze wie
Sonnenstrahlung, Feuer oder dergleichen ausgesetzt werden.
Hinweis: Der Batteriewechsel darf nur durch von Shure autorisiertem Service-Personal
durchgeführt werden.
Bitte befolgen Sie die regionalen Recyclingverfahren für Akkus,
Verpackungsmaterial und Elektronikschrott.
Bedienelemente und Navigation
LINE IN
① Reglerknopf
② Ein/Aus / vorheriger Bildschirm
③ Sperre
Ein-/Ausschalten: Langes Drücken des Ein-/Aus-Tasters ②
Lautstärke einstellen: Reglerknopf ① drehen
Zugang zum Menü: Doppelklick auf den Reglerknopf ①
Durch das Menü scrollen: Reglerknopf ① drehen
Einen Menüpunkt wählen: Reglerknopf ① drücken
Zurück zum vorherigen Bildschirm: Drücken des Ein-/Aus-
Tasters ②
Bedienelemente sperren/entsperren: Sperrschalter ③
schieben, um den Ein-/Aus-Taster und den Reglerknopf zu
sperren bzw. zu entsperren. Bei rotem Hintergrund des Schalters
ist die Sperre aktiviert.

15
USB (digitales Audio und Strom)
Verwenden Sie das USB-Kabel, wenn Sie Musik von einem
Computer oder einem anderen USB-fähigen Gerät hören und
stellen Sie den INPUT-Schalter auf USB. Beim Anschluss an einen
Computer werden über USB die digitalen Audiosignale übertragen
und gleichzeitig wird der Akku des Verstärkers geladen.
Hinweis: Das automatische Laden kann über das Menü „Utilities“
deaktiviert werden.
LINE USB
INPUT
Anschluss an eine USB-Quelle
Einrichten
Schritt 1: Die Ohrhörer an den Verstärker anschließen.
Lassen Sie den Verstärker beim Anschließen ausgeschaltet.
Hinweis: Den Ohrhörerkabelanschluss mit dem roten Punkt an der Vorderseite
des Verstärkers ausrichten.
LINE IN
Schritt 2: Eine Klangquelle an den Verstärker
anschließen.
Den INPUT-Schalter bei analogen 3,5-mm-Quellen auf LINE bzw. bei
digitalen Quellen auf USB stellen.
3,5-mm-Eingang (analoges Audio)
Das Audiogerät an den LINE IN-Eingang anschließen und den
INPUT-Schalter auf LINE stellen.
Um den Akku zu laden, während eine analoge Quelle verwendet
wird, muss der Verstärker an einen Computer oder einen externen
Akku angeschlossen werden.
MENU
LINE IN
Anschluss an eine analoge Quelle
Schritt 3: Schalten Sie den Verstärker ein.
Der Treiber wird automatisch installiert, wenn zum ersten Mal ein
Gerät an den Verstärker angeschlossen wird. Der KSE1500 muss als
Standardaudiogerät übernommen werden.
Hinweis: Die Lautstärkeregler sind auf Windows, Mac und iOS deaktiviert.
Für ein optimales Ergebnis darf die Lautstärke nur mit dem Lautstärkeregler
des Verstärkers eingestellt werden. Stellen Sie sicher, dass die Lautstärke in
iTunes oder dem Windows Media Player auf dem Maximum steht.
Firmware
Bei Firmware handelt es sich um die in jede Komponente eingebettete
Software, die die Funktionalität steuert. Zwecks Integration zusätzlicher
Funktionen und Verbesserungen werden regelmäßig neue Firmware-
Versionen entwickelt. Um diese Designverbesserungen zu nutzen,
können neue Firmware-Versionen heruntergeladen und mit dem
Tool „Shure Update Utility“ installiert werden. Die Software steht zum
Download unter http://www.shure.com/americas/products/software/
utilities/shure-up-date-utility zur Verfügung.

16
Verwenden der Ohrhörer
Auswahl eines Passstückes
Das Ohrhörerpassstück auswählen, das den besten Sitz und die
optimale Schallisolierung bietet. Es sollte sich leicht einführen lassen,
bequem sitzen und einfach zu entnehmen sein.
Weiche, flexible Passstücke: In kleinen,
mittleren und großen Ausführungen. Aus
formbarem Silikongummi hergestellt.
Weiche Schaumstoff-Passstücke: Die
Schaumstoff-Passstücke zwischen den Fingern
zusammendrücken und in den Gehörgang
einführen. Ungefähr zehn Sekunden lang
in Position festhalten, während sich der
Schaumstoff ausdehnt.
Passstücke mit Dreifachflansch: Auf Wunsch
den Schaft des Passstücks mit einer Schere auf
die gewünschte Länge zuschneiden.
Tragen der Ohrhörer
1. Den Ohrhörer vorsichtig wie einen Ohrstöpsel in das Ohr einführen, so
dass sich der Ohrhörer dicht an den Gehörgang anpasst.
Wichtig: Falls der Frequenzgang im Bassbereich mangelhaft ist, bewirkt das
Ohrpassstück evtl. keine optimale Abdämmung des Gehörgangs. Den Ohrhörer
behutsam etwas tiefer in den Gehörgang drücken oder ein anderes Passstück
ausprobieren.
Achtung: Das Ohrpassstück nicht weiter als die Gehörgangöffnung hinein
drücken.
2. Die Ohrhörerkabel hinter dem Ohr entlang führen, damit die Ohrhörer bei
aktiver Bewegung sicher an Ort und Stelle gehalten werden. Das Kabel
dann entweder über die Vorderseite oder den Rücken des Körpers führen
und das Kabel mit dem Kabelröhrchen straffen.
• Die Muffe drehen und an ihr ziehen,
um sie von der Schallöffnung zu
entfernen.
Entfernen der Ohrhörer
Das Gehäuse des Ohrhörers ergreifen und zum Entfernen behutsam
drehen.
Hinweis: Nicht am Kabel ziehen, um die Ohrhörer zu entfernen.
• Eine neue Muffe darüber schieben,
so dass sie den Widerhaken und
die Schallöffnung (Röhrchen) völlig
bedeckt.
Vorsicht: Liegt der Widerhaken oder irgendein Teil der Schallöffnung
(Röhrchen) frei, ist die Muffe nicht richtig angebracht. Die Muffen ersetzen, falls
sie nicht fest auf der Schallöffnung sitzen. Nur die von Shure gelieferten Muffen
verwenden, um einwandfreien Sitz und optimale Leistung sicherzustellen, (es
sei denn, individuell geformte Ohrpassstücke werden verwendet).
Auswechseln der Muffen

17
Pflege und Reinigung
Sorgfältige Pflege gewährleistet eine gute Abdichtung zwischen
dem Passstück und der Schallöffnung, wodurch Audioqualität und
Produktsicherheit verbessert werden.
• Die Ohrhörer und Passstücke möglichst sauber und trocken halten.
• Zum Reinigen der Passstücke müssen diese von den Ohrhörern
entfernt, behutsam in warmem Wasser abgespült und an der Luft
getrocknet werden. Schaumstoff-Passstücke erfordern eine längere
Trocknungszeit. Auf Schäden untersuchen und bei Bedarf ersetzen.
Passstücke müssen völlig trocken sein, bevor sie wieder verwendet
werden können.
• Die Ohrhörer und die Passstücke mit einem milden antiseptischen
Mittel abwischen, um Infektionen vorzubeugen. Keine
Desinfektionsmittel auf Alkoholbasis verwenden.
• Die Ohrhörer keinen extremen Temperaturen aussetzen.
• Die Passstücke ersetzen, falls sie nicht richtig passen.
• Nicht versuchen, dieses Produkt zu modifizieren. Ansonsten wird
die Garantie hinfällig und es könnte zu Verletzungen und/oder zum
Produktausfall kommen.
Reinigen der Ohrhörer-Schallöffnung
Falls eine Änderung der Audioqualität wahrnehmbar ist, das Passstück
entfernen und die Schallöffnung des Ohrhörers untersuchen.
Falls die Schallöffnung blockiert ist, die Verstopfung mittels des
Drahtschleifenendes des Reinigungswerkzeugs beseitigen.
Falls sie nicht verstopft ist oder die Audioqualität nicht besser wird, das
Passstück durch ein neues ersetzen.
Technische Daten
Kit Specifications
Biasspannung
200 V DC
Ausgangsspannung
±200 V, max.
Ausgangsstrom
≤ 1 mA
Geräuschdämpfung
≤ 37 dB
Betriebstemperaturbereich
0 bis 45°C (32 bis 113°F)
Lagerungstemperatur
-18 bis 57°C (0 bis 135°F)
Technische Daten des
Ohrhörers
Wandlertyp
Elektrostatisch
Steckertyp
Lemo-Buchse
Frequenzgang
10 Hz bis 50 kHz
Maximaler Schalldruckpegel
113 dB Schalldruckpegel (1 kHz bei
3 % Gesamtklirrfaktor)
Nettogewicht
44,0 g (1,55 g)
Technische Daten des
Verstärkers
Bittiefe
16 Bit / 24 Bit
Abtastrate
44,1 / 48 / 88,2 / 96 kHz
Signalrauschabstand
bis zu 107 dB(A)
Einstellbarer Verstärkungsbereich
-40 dB bis +60 dB
Limiter
Wählbar Analog-RMS-Limiter
Equalizer
4-Band-parametrisch
USB-Eingang
USB Micro-B-Buchse
Line-In-Eingang
3,5 mm
Ladeanforderungen
USB-gespeist: 5 V/0,5 A bis 1 A
Gehäuse
Schwarz eloxiertes Aluminium
Nettogewicht
182,0 g (6,42g)
Gesamtabmessungen
111 x 59 x 21 mm H x B x T
Technische Daten des
Akkus
Batterietyp
Aufladbare Lithium-Ion-Batterie
Nennspannung
3,6 V DC
Batterielebensdauer
Analog in (BYPASS
EQ)
bis zu
10 Stunden
USB-Eingang
(Analog EQ-modus)
bis zu
7 Stunden
Reinigungswerkzeug
Drahtschleife
Vorsicht: Beim Reinigen
nichts mit Gewalt durch die
Ohrhörer-Schallöffnung
drücken! Sonst würde dadurch
der Tonfilter des Ohrhörers
beschädigt.
Achtung: Das
Reinigungswerkzeug dient nur
zum Reinigen der Ohrhörer.
Jegliche andere Verwendung,
wie z. B. zum Säubern der
Ohren oder der Schaumstoff-
Passstücke, könnte zu
Verletzungen führen.

18
Android-Kompatibilität
Der tragbare Audio-Verstärker kann mit Android-Geräten betrieben
werden, die USB-Audio-Class 2.0 und Micro-B OTG (On-The-Go)
unterstützen. Nicht alle Android-Geräte sind kompatibel. Android ist
eine Marke von Google Inc.
Zulassungen
Informationen für den Benutzer
Dieses Gerät wurde geprüft und entspricht den Grenzwerten für
ein digitales Gerät der Klasse B gemäß Teil 15 der Richtlinien der
US-Fernmeldebehörde (FCC). Diese Grenzwerte sollen einen
angemessenen Schutz gegen störende Interferenzen in Wohngebieten
bieten. Dieses Gerät erzeugt und arbeitet mit HF-Energie und kann
diese ausstrahlen; wenn es nicht gemäß den Anweisungen installiert
und verwendet wird, kann es störende Interferenzen mit dem
Funkverkehr verursachen. Allerdings wird nicht gewährleistet, dass es
bei einer bestimmten Installation keine Interferenzen geben wird. Wenn
dieses Gerät störende Interferenzen beim Radio- und Fernsehempfang
verursacht (was durch Aus- und Anschalten des Geräts festgestellt
werden kann), wird dem Benutzer nahe gelegt, die Interferenz durch
eines oder mehrere der folgenden Verfahren zu beheben:
• Die Empfangsantenne anders ausrichten oder anderswo platzieren.
• Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
• Das Gerät an eine Steckdose eines Netzkreises anschließen, der
nicht mit dem des Empfängers identisch ist.
• Den Händler oder einen erfahrenen Radio- und Fernsehtechniker
zu Rate ziehen.
Konformitätskennzeichnung Industry Canada ICES-003: CAN
ICES-3 (B)/NMB-3(B)
Hinweis: Die Prüfung beruht auf der Verwendung der mitgelieferten
und empfohlenen Kabeltypen. Bei Verwendung von nicht abgeschirmten
Kabeltypen kann die elektromagnetische Verträglichkeit beeinträchtigt werden.
Dieses Produkt entspricht den Grundanforderungen aller relevanten
Richtlinien der Europäischen Union und ist zur CE-Kennzeichnung
berechtigt.
Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.com/
europe/compliance
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika
Abteilung: EMEA-Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: [phone]
Telefax: [phone]
E-Mail: [email protected]
„Made for iPod“, „Made for iPhone“ und „Made for iPad“ bedeutet, dass
ein elektronisches Zubehör speziell für die Verwendung mit dem iPod,
iPhone oder iPad entwickelt wurde und vom Entwickler hinsichtlich
der Erfüllung der Apple-Leistungsstandards zertifiziert wurde.
Apple ist in keiner Weise für den Betrieb dieses Geräts oder seine
Übereinstimmung mit Sicherheits- und Rechtsstandards verantwortlich.
Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem
iPod, iPhone oder iPad die drahtlose Leistung beeinträchtigen kann.
iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch und Retina
sind Marken von Apple Inc., die in den USA und anderen Ländern
eingetragen sind. iPad Air und iPad mini sind Marken von Apple Inc.
Die Marke „iPhone“ wird mit einer Lizenz von Aiphone K.K. verwendet.
Mac®und Lightning®sind eingetragene Marken von Apple Inc.
