Shure BG 4.1 User manual

2000, Shure Incorporated
27A2940 (TF) Printed in U.S.A.
BG 4.1 Microphone User Guide

MODEL BG4.1
UNIDIRECTIONAL CONDENSER MICROPHONE
MODÈLE BG4.1
MICROPHONE ÉLECTROSTATIQUE UNIDIRECTIONNEL
MODELLE BG4.1
KONDENSATOR RICHTMIKROFON
MODELO BG4.1
MICROFONO UNIDIRECCIONAL CONDENSADOR
MODELLO BG4.1
MICROFONO UNIDIREZIONALE A CONDENSATORE
BG4.1

2
MODELBG4.1
UNIDIRECTIONAL CONDENSER MICROPHONE
The BG4.1 microphone utilizes an advanced condenser
transducerdesign for use in professional instrument sound re-
inforcement and project studio recording. Its electret cartridge
has a wide frequency response for natural sound reproduction,
and its high sensitivity and low noise make it an ideal choice
for producing quality demo tapes. The BG4.1 also maintains
a cardioid polar pattern throughout its frequency range which
ensures high gain-before-feedback and maximum isolation
from undesired sound sources. Operating voltage is supplied
by phantom power from a mixer, or an internal AA battery for
10,000 hours of continuous use. Typical applications for the
BG4.1 include acoustic guitar, drums, stringed instruments,
and vocals (when mounted on a stand).
GENERAL RULES FOR MICROPHONE USE
1. For optimal signal-to-noise ratio, place the microphone as
close as possible to the desired sound source.
2. For the best gain-before-feedback and isolation from unde-
sired background noise, aim the microphone toward the
sound source and away from undesired sound sources
(Figure 1). The BG4.1 features a cardioid polar pattern
which is most sensitive to sound directly in front of the mi-
crophone,and least sensitive to sound directly at 180.
3. For the purest reproduction of sound, use only one micro-
phoneper sound source and use the fewest number of mi-
crophonesnecessary for the application.
4. For maximum isolation, keep the distance between micro-
phones at least three times the distance from each source
to its microphone.
5. Placingthe microphone close to the sound source improves
bass response (Figure 2). This phenomenon is known as
proximity effect and can be used to achieve a fuller sound,
and to change the bass output of an instrument without us-
ing tone controls. Proximity effect is also especially good
for vocals during soft passages where emphasis is needed.
6. Placing the microphone too close to acoustically reflective
(smooth, hard) surfaces will result in a poor frequency re-
sponseand will increase the chances for feedback. To mini-
mize this effect, place microphones as far as possible from
acoustically reflective surfaces.
7. Add an external windscreen when using the microphone
outdoorsto reduce wind noise.
8. It is important to keep foreign particles out of the grille and
the windscreen because they may alter the frequency
response of the microphone. Also, avoid exposing con-
denser microphones to heat and high humidity.
SPECIFICATIONS
Type
Condenser (electret bias)
Frequency Response
40 to 18,000 Hz (Figure 2)
Polar Pattern
Cardioid (unidirectional), symmetrical about axis
(Figure 3)
Output Impedance
600 Ω
Recommended Input Load Impedance
800 Ωminimum

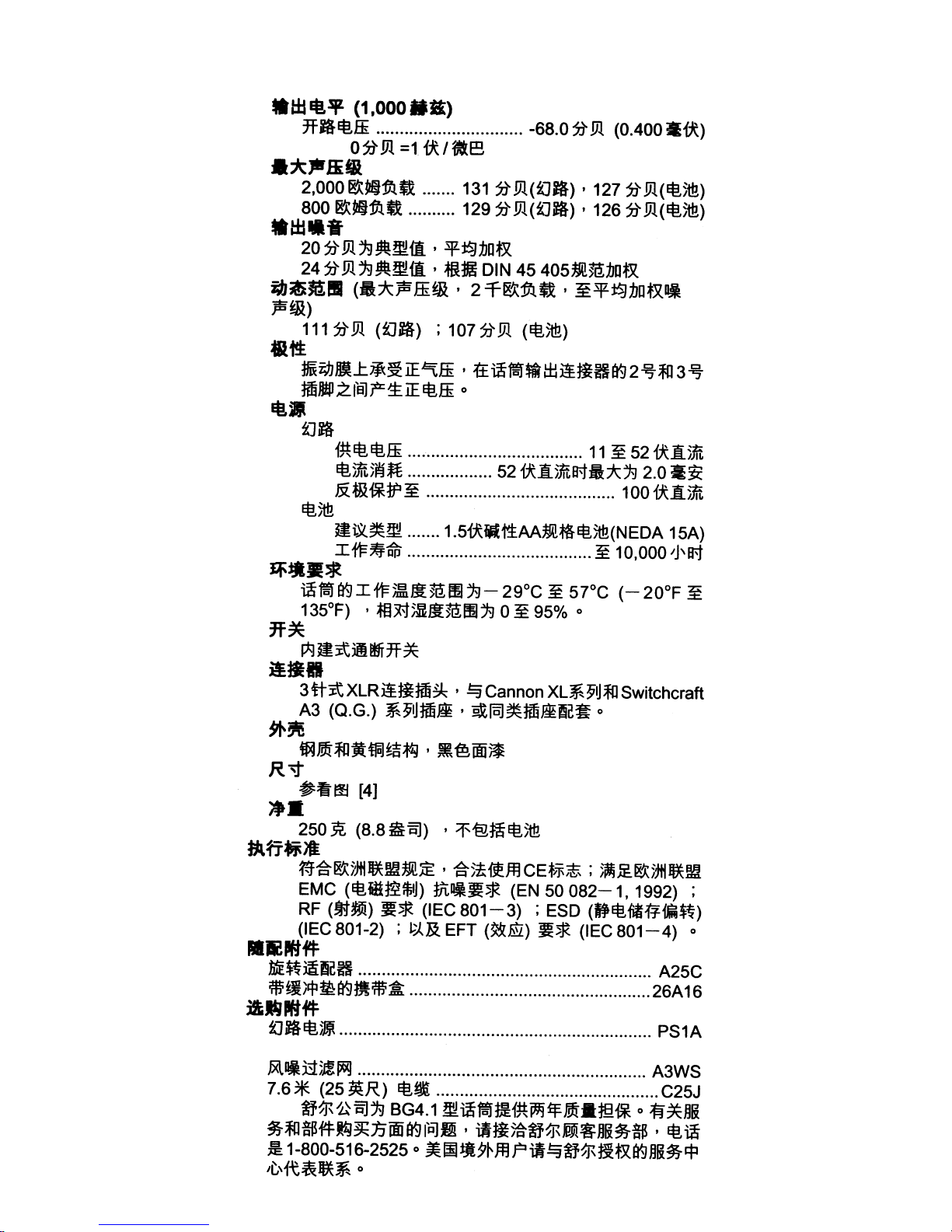

Output Level (at 1,000 Hz)
Open Circuit Voltage –48.0 dBV/Pa (4.0 mV). . . . . . . . . . .
1 Pascal=94 dB SPL
Maximum SPL
2,000 Ωload 131 dB (phantom), 127 dB (battery). . . . . . .
800 Ωload 129 dB (phantom), 126 dB (battery). . . . . . . .

3
Output Noise
20 dB typical, A weighted
24 dB typical, weighted per DIN 45 405
Dynamic Range (maximum SPL, 2 kΩload, to A-weighted
noise level)
111 dB (phantom); 107 dB (battery)
Polarity
Positive pressure on diaphragm produces positive voltage
on pin 2 relative to pin 3 of microphone output connector
Power
Phantom
Supply Voltage 11 to 52 Vdc. . . . . . . . . . . . . . . . . . .
Current Drain 2.0 mA max at 52 Vdc. . . . . . . . . . . .
Reverse polarity protected to 100 Vdc. . . . . . . . . . .
BatteryRecommended 1.5 V alkaline AA size. . . . . . . . . . . (NEDA 15A)
Life up to 10,000 hours. . . . . . . . . . . . . . . . . . . . . . . .
EnvironmentalConditions
This microphone will operate over a temperature range of –29
to 57oC (–20 to 135oF), and at relative humidity of 0 to 95%.
Switch
Built in On/Off switch
Connector
3-pin male XLR connector designed to mate with Cannon
XL series, Switchcraft A3 (Q.G.) series, or equivalent
connector
Case
Steel and brass construction with black painted finish
Dimensions
See Figure 4
Net Weight
250 g (8.8 oz) less battery
Certification
Eligible to bear CE Marking. Conforms to European EMC
Directive 89/336/EEC. Meets applicable tests and perfor-
mancecriteria in European Standard EN55103 (1996) parts
1 and 2, for residential (E1) and light industrial (E2) environ-
ments.
FURNISHEDACCESSORIES
Swivel Adapter A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PaddedCarrying Case 26A16. . . . . . . . . . . . . . . . . . . . . . . . . .
OPTIONALACCESSORIES
Phantom Power Supply PS1A. . . . . . . . . . . . . . . . . . . . . . . . . .
Windscreen A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.6 m (25 ft.) Cable C25J. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
The BG4.1 is backed by the Shure 2-year warranty. For
service or parts information, please contact the Shure Service
department at 1–800–516–2525. Outside the United States,
pleasecontact your authorized Shure Service Center.

4
MODÈLE BG4.1
MICROPHONE ÉLECTROSTATIQUE UNIDIRECTIONNEL
Le BG4.1 utilise un transducteur électrostatique de con-
ception avancée pour la sonorisation professionnelle des in-
struments et les enregistrements en studio. Sa cartouche à
électrets présente une large courbe de réponse en fréquence
pour une reproduction naturelle des sons. De plus, sa haute
sensibilité et son faible niveau de bruit en font le choix idéal
pourles maquettes de qualité. Le BG4.1 maintient en outre une
configurationcardioïde dans toute sa gamme de fréquences,
ce qui assure un gain élevé avant Larsen, une isolation maxi-
mum des sources de bruits indésirables. La tension de fonc-
tionnement est fournie par l’alimentation duplex provenant
d’unetable de mélange ou une pile AA interne permettant 10
000 heures d’utilisation continue. Les applications typiques du
BG4.1 sont la prise de son de guitares, percussions, instru-
ment à cordes et voix (lorsque monté sur un pied).
RÈGLES GÉNÉRALES D’UTILISATION DU MICROPHONE
1. Pourun rapport signal/bruit optimum, placer le micropho-
ne le plus près possible de la source sonore à amplifier.
2. Pour un gain avant Larsen et une isolation maximum, di-
riger le microphone vers la source sonore, à l’opposé des
sources de bruits indésirables (voir la Figure 1). Le BG4.1
est un micro à courbe de directivité cardioïde, plus sensi-
ble aux sons émis directement devant le microphone et
présentantun angle de captage réduit à 180.
3. Pourla reproduction la plus fidèle, n’utiliser qu’un seul mi-
crophonepar source sonore et le plus petit nombre pos-
sible de microphones pour l’application.
4. Pour une isolation maximum veiller à ce que la distance
entreles micros soit au moins égale à trois fois la distance
de chaque micro à sa source sonore.
5. Le rapprochement du microphone de la source sonore ac-
croît le volume de basses (Figure 2). Ce phénomène, ap-
pelé effet de proximité, peut être utilisé pour obtenir un
son plus riche et accentuer les basses d’un instrument
sans utiliser les boutons de tonalité. L’effet de proximité
est également souhaitable pour accentuer la voix dans les
passagesdoux.
6. Lorsqu’un microphone capte un son réfléchi, certaines
fréquences aléatoires peuvent causer un effet Larsen.
Pour minimiser le captage de ces fréquences aléatoires,
placer les microphones le plus loin possible des surfaces
réfléchissantes (lisses et dures).
7. Si le microphone est utilisé à l’extérieur, le munir d’un cou-
pe-vent pour réduire les bruits de vent.
8. Il est important de garder la grille et le coupe-vent ex-
emptsde particules étrangères, celles-ci risquant d’altér-
er la réponse en fréquence du microphone. De plus, éviter
d’exposer les microphones électrostatiques à la chaleur
et à l’humidité excessive.
CARACTÉRISTIQUES
Type Électrostatique (à polarisation d’électret)
Réponse en fréquence
De 40 à 18 000 Hz (voir Figure 2)
Configuration polaire
Cardioïde (directionnelle), symétrique autour de l’axe (voir
Figure 3)
Impédance de sortie
Valeur nominale de 600 Ω
Impédance de charge d’entrée recommandée
Pour le raccordement aux entrées du microphone d’impé-
dance d’une valeur nominale minimum de 800 Ω
Niveau de sortie (à 1000 Hz)
Tension en circuit ouvert : –48,0 dBV/Pa (4,0 mV)
1 Pascal=94 dB SPL

5
Niveau de pression acoustique (NPA) maximum
Charge de 2000 Ω : 131 dB (fantôme), 127 dB (pile)
Charge de 800 Ω : 129 dB (fantôme), 126 dB (pile)
Bruit à la sortie
20 dB type, pondéré en «A»
24 dB type, pondéré en fonction de la norme DIN 45 405
Gamme dynamique (NPA maximum, charge de 2 kΩ,
jusqu’au niveau de bruit pondéré en «A»)
111 dB (fantôme), 107 dB (pile)
Mise en phase
Une pression positive sur le diaphragme produit une tension
positive à la broche 2 par rapport à la broche 3du connecteur
de sortie du microphone.
Alimentation électrique
Fantôme
Tension d’alimentation : de 11 à 52 V c.c.
Consommation de courant : 2,0 mA maximum à 52 V
c.c.
Polarité : inverse protégée jusqu’à > 100 V c.c.
Pile Alcaline (type recommandé), 1,5 V, taille AA
Durée en service : jusqu’à 10 000 heures
Conditions de l’environnement
Ce microphone conserve sa fiabilité et son efficacité dans le
cadre d’une gamme de températures s’étendant de –29 à
57oC et d’une gamme d’humidité relative de 0 à 95%.
Interrupteur: Interrupteur ON/OFF intégré
Connecteur
Connecteur audio professionnel à 3 broches (XLR) conçu
pour s’adapter aux séries Cannon XL, Switchcraft A3 (Q.G.)
ou à un produit équivalent.
BoîtierConstruction en acier et en laiton avec finition noire peinte
Dimensions
Voir Figure 4
Poids net
250 g moins la pile
HOMOLOGATION
Autorisé à porter la marque CE. Conforme à la directive
CEM européenne 89/336/CEE. Conforme aux critères
applicablesde test et de performances de la norme euro-
péenneEN 55103 (1996) parties 1 et 2 pour les environ-
nements résidentiels (E1) et d’industrie légère (E2).
ACCESSOIRES FOURNIS
Adaptateur articulé A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fourre–tout de transport/rangement (sans mousse) 26A16. . .
ACCESSOIRES EN OPTION
Alimentation électrique fantôme PS1A. . . . . . . . . . . . . . . . . . . .
Écran antivent A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câble (7,6 m) C25J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pourtout renseignement complémentaire, prière de pren-
dre contact avec le service Entretien Shure au 1/800-516-
2525. En dehors des États-Unis, prière de prendre contact
avec le centre d’entretien agréé Shure local.

6
MODELL BG4.1
KONDENSATOR RICHTMIKROFON
Das Mikrofon BG4.1 stellt seine fortschrittliche Konden-
satorwandlerkonstruktionin den Dienst professioneller Instru-
mentaltonverstärkung und Tonstudioaufzeichnung. Seine
Elektretkapsel weist einen breiten Frequenzgang zur natürli-
chenKlangwiedergabe auf, und durch seine hohe Empfindlich-
keit und geringes Rauschen eignet es sich in idealer Weise für
die Produktion hochwertiger Demobänder. Das BG4.1 hält
außerdem sein Kardioidenpolarmuster über den gesamten
Frequenzbereichhinweg aufrecht, wodurch hohe Verstärkung
vor Rückkopplung und maximale Isolierung von un-
erwünschtenSchallquellen sichergestellt sind. Die Betriebs-
spannung wird durch Phantomversorgung von einer Misch-
stufe oder durch eine interne AA-Batterie für 10.000 Stunden
Dauereinsatzgeliefert. Zu den typischen Verwendungszweck-
en des BG4.1 zählen Aufnahmen von akustischen Gitarren,
Trommeln,Saiteninstrumenten und Gesang (bei Anbringung
auf einem Stativ).
ALLGEMEINE REGELN FÜR DEN MIKROFONGEBRAUCH
1. Das Mikrofon so nahe wie möglich an die gewünschte
Schallquelleheranbringen, um optimalen Rauschabstand
zu erzielen.
2. Das Mikrofon auf die Schallquelle und weg von un-
erwünschtenSchallquellen richten (siehe Abbildung 1), um
die beste Verstärkung vor Rückkopplung und Isolierung von
unerwünschtenHintergrundgeräuschen zu erreichen. Das
BG4.1zeichnet sich durch ein Kardioidenpolarmuster aus,
das am empfindlichsten für Geräusche unmittelbar vor dem
Mikrofon ist, während die Tonaufnahme im 180-Bereich
abgeschwächtwird.
3. Nur ein Mikrofon je Schallquelle und insgesamt die kleinste
für den Verwendungszweck nötige Anzahl von Mikrofonen
verwenden, um die reinste Tonwiedergabe zu erzielen.
4. Den Abstand zwischen den Mikrofonen mindestens dreimal
so groß wie den Abstand jeder Schallquelle zu ihrem Mikro-
fon halten, um maximale Isolierung zu schaffen.
5. Die Plazierung des Mikrofons in der Nähe der Schallquelle
verbessert das Baßverhalten (Abbildung 2). Dieses Phäno-
men ist als Naheffekt bekannt und kann zur Erreichung
eines volleren Tons und zur Änderung der Baßausgabe
eines Instrumentes ohne Verwendung der Klangregler ein-
gesetzt werden. Der Naheffekt ist vor allem für Gesangs-
stimmen bei leisen Passagen vorteilhaft, bei denen eine
Hervorhebungbenötigt wird.
6. Wenn ein Mikrofon reflektierte Töne aufnimmt, kann eine
Rückkopplungbestimmter Zufallsfrequenzen eintreten. Die
Mikrofoneso weit wie möglich von reflektierenden (glatten,
harten) Oberflächen aufstellen, um die Steigerung von Zu-
fallsfrequenzen minimal zu halten.
7. Wenn das Mikrofon im Freien verwendet wird, einen exter-
nen Windschirm anbringen, um Windgeräusche zu verrin-
gern.
8. Fremdkörpersollten unbedingt vom Grill und vom Winds-
chirm ferngehalten werden, da sie den Frequenzgang des
Mikrofons verändern können. Außerdem dürfen Kondensa-
tormikrofonekeinen hohen Temperaturen und hoher Luft-
feuchtigkeit ausgesetzt werden.
TECHNISCHE DATEN
Wandlerprinzip
Kondensator (Elektret–Basis)
Übertragungsbereich
40...18 000 Hz (siehe Abb. 2)
Richtcharakteristik
nierenförmig, achsensymmetrisch (siehe Abb. 3)
Ausgangsimpedanz
Nennimpedanz 600 Ω

7
Empfohlene Lastimpedanz
für Mikrofoneingänge mit 800 ΩMinimum
Feld-Leerlauf-Übertragungsfaktor (bei 1 000 Hz)
4 mV/Pa
Maximaler Schalldruck
2 000 ΩLast: 131 dB (Phantom), 127 dB (Batterie)
800 ΩLast: 129 dB (Phantom), 126 dB (Batterie)
Rauschen am Ausgang
20 dB typisch, A-bewertet
24 dB typisch, Bewertung nach DIN 45 405
Dynamikbereich (maximaler Schalldruck 2 kΩLast,
A-bewertet)
111 dB (Phantom); 107 dB (Batterie)
Phasenlage
positiver Membrandruck erzeugt positive Spannung an
Stift 2 relativ zu Stift 3 des Mikrofon-Ausgangsteckers
Betriebsspannung
Phantomspannung 11...52 V=. . . . . . . . . . . . . . . . . . . . . .
Stromaufnahme 2 mA bei 52 V=. . . . . . . . . . . . . . . . . . .
Batterie 1,5 V Alkali (AA)–Größe. . . . . . . . . . . . . . . . . . .
Batterielebensdauerbis zu 10 000 Std
Umfeldbedingungen
Betriebstemperatur –29...570C. . . . . . . . . . . . . . . . . . . .
relative Luftfeuchtigkeit 0...95%. . . . . . . . . . . . . . . . . . . .
Schalter
EingebauterON/OFF–Schalter
Steckverbindung
3-poligeXLR Steckverbindung, passend für Gegenstek-
ker der Cannon XL-Serie, Switchcraft-A3- (Q.G.) Serie
oder äquivalent
Gehäuse
Stahl und Messing mit schwarzem Finish
Abmessungen
siehe Abb. 4
Nettogewicht
250 g (ohne Batterie)
Zulassung
Zur CE–Kennzeichnung berechtigt. Entspricht der EU–
Richtlinie über elektromagnetische Verträglichkeit
89/336/EEC.Erfüllt die Prüfungs– und Leistungskriterien
der europäischen Norm EN 55103 (1996) Teil 1 und 2 für
Wohngebiete(E1) und Leichtindustriegebiete (E2).
MITGELIEFERTES ZUBEHÖR
Schwenkadapter A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Trage-und Aufbewahrungstasche 26A16. . . . . . . . . . . . . . . . . .
OPTIONALESZUBEHÖR
Phantomspannungs-Netzteil PS1A. . . . . . . . . . . . . . . . . . . . . .
Windschutzfilter A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kabel(7,6 m lang) C25J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Weitere Informationen hinsichtlich Service oder Ersatz-
teile erhalten Sie vom Shure-Zentral-Kundendienst unter der
Nummer1-800-516-2525. Außerhalb der VereinigtenStaaten
von Amerika wenden Sie sich Bitte an das entsprechende au-
torisierte Service-Center Ihres Landes.

8
FIGURE 1 ABBILDUNG 1 FIGURA 1
FIGURE 2 ABBILDUNG 2 FIGURA 2
AMPLIFIER
AMPLIFICATEUR
AMPLIFIER
AMPLIFICADOR
AMPLIFICATORE
AMPLIFIER
AMPLIFICATEUR
AMPLIFIER
AMPLIFICADOR
AMPLIFICATORE
FREQUENCY IN HZ
FRÉQUENCE HERTZIENNE
FREQUENZ IN HZ
FRECUENCIA EN HZ
FREQUENZA, HZ

9
FIGURE 3 ABBILDUNG 3 FIGURA 3
FIGURE 4 ABBILDUNG 4 FIGURA 4
191 mm
(7-1/2
IN.)
27.8 mm
(1-3/32 IN.) 24.1 mm
(15/16 IN.)
FIGURE 5 ABILDUNG 5 FIGURA 5

10
MODELO BG4.1
MICROFONO UNIDIRECCIONAL DE CONDENSADOR
El micrófono BG4.1 utiliza un transductor condensador de
diseñoavanzado para la captación a nivel profesional de instru-
mentos musicales y en estudios de grabación. Su cartucho de
electreto tiene una respuesta de frecuencia amplia para ofrecer
una reproducción natural del sonido y su alta sensibilidad y bajo
nivel de ruido lo convierten en una alternativa ideal para preparar
cintas de demostración. El BG4.1 también mantiene el patrón de
captaciónde cardioide por toda su gama de frecuencias, lo cual
aseguraun alto valor de ganancia antes de realimentación y el
rechazomáximo de las fuentes sonoras no deseadas. El voltaje
de alimentación puede suministrarse a través de la conexión de
potenciaphantom de una consola mezcladora, o a través de una
batería interna tipo AA para 10.000 horas de uso continuo. Las
aplicacionestípicas del BG4.1 incluyen la captación de guitarras
acústicas, tambores, instrumentos de cuerda y voces (al mon-
tarlo en un pedestal).
REGLAS GENERALES DE USO DE MICROFONOS
1. Paraobtener una relación óptima de señal a ruido, coloque
el micrófono lo más cerca posible a la fuente sonora desea-
da.
2. Para obtener el nivel más alto de ganancia antes de reali-
mentación y de rechazo de ruido no deseado, apunte el
micrófonohacia la fuente sonora y en sentido opuesto a las
fuentes no deseadas (vea la Figura 1). El BG4.1 utiliza un
patrónde captación cardioide, el cual es más sensible al so-
nidogenerado directamente delante del micrófono y reduce
la captación de los sonidos generados a 180.
3. Para la reproducción más fiel del sonido, utilice sólo un
micrófonopara captar una fuente sonora y utilice la canti-
dad más baja de micrófonos que sea necesaria.
4. Para ofrecer el aislamiento máximo entre micrófonos, la
distanciaentre un micrófono y otro deberá ser al menos tres
veces la distancia de cada fuente a su micrófono.
5. Si se acerca el micrófono a la fuente sonora, se obtiene una
mayor respuesta de frecuencias bajas (vea la Figura 2).
Este fenómeno se conoce como el efecto de proximidad, el
cual puede usarse para obtener un sonido más lleno y para
cambiar la respuesta de bajos de un instrumento sin tener
que ajustar los controles de tono. El efecto de proximidad
también es especialmente útil para un cantante durante
porcionessuaves de la música, en las cuales se desea hac-
er un énfasis adicional.
6. Cuandoun micrófono capta ondas sonoras reflejadas, se
puede producir realimentación de algunas frecuencias al
azar. Para reducir la amplificación de frecuencias al azar,
coloquelos micrófonos lo más lejos posible de las superfi-
cies reflectoras de sonido (superficies duras o lisas).
7. Instale una pantalla externa contra viento si se usa el micró-
fono a la intemperie, para reducir el ruido causado por el
viento. La pantalla A58WS se ofrece en 7 colores diferen-
tes.
8. Es importante mantener la rejilla y la pantalla libres de mat-
erias extrañas, las cuales pueden alterar la respuesta de
frecuencia del micrófono. También evite exponer los
micrófonos de condensador al calor y altos niveles de hu-
medad.
ESPECIFICACIONES
Tipo Condensador (polarización a electreto)
Respuesta de frecuencia
40 a 18.000 Hz (consultar la Figura 2)
Configuración polar (consultar la Figura 3)
Cardioide (direccional), simétrica con respecto al eje

11
Impedancia de salida: 600 Ωnominales
Impedancia de carga de entrada recomendada
Para conexión con entradas de micrófonos clasificadas a un
mínimo de 800 Ω
Nivel de salida (a 1.000 Hz)
Tensión en circuito abierto: –48,0 dBV/Pa (4,0 mV)
1 Pascal=94 dB SPL
Nivel máximo de presión acústica (NPA)
Carga de 2,000 Ω...131 dB (phantom), 127 dB (pila)
Carga de 800 Ω...129 dB (phantom), 126 dB (pila)
Ruido de salida
20 dB típico, con ponderación A
24 dB típico, ponderado por DIN 45 405
Gama dinámica (máximo NPA carga
de 2 kΩ, a niveles de ruido con ponderación A)
111 dB (phantom); 107 dB (pila)
Puesta en fase
Una presión positiva sobre el diafragma produce una tensión
positivaen la clavija 2con respecto ala clavija3del conector
de salida del micrófono.
Alimentación
Phantom: Tensión de entrada: de 11 a 52 Vcc
Consumo de corriente: 2,0 mA máx. a 52 Vcc
Polaridad inversa protegida: hasta >100 Vcc
Pila: Tipo recomendado: 1,5 V alcalina tamaño AA
Vida: hasta 10.000 horas
Condiciones ambientales
Este micrófono funciona confiable y efectivamente en una
gama de temperatura de –29 a 57oC y a una humedad rela-
tiva de 0 a 95%
Interruptor
Interruptor ON/OFF incorporado
Conector
Conector acústico profesional de 3 clavijas (XLR) diseñado
para conexión con la serie Cannon XL, Switchcraft A3(Q.G.)
o equivalente
Alojamiento
Construcción de acero y latón con acabado de pintura negra
Dimensiones
Consultar la Figura 4
Peso neto
250 gramos sin pila
Certificación
Califica para llevar las marcas CE. Cumple la directiva
europea 89/336/EEC de compatibilidad electromagnéti-
ca. Se ajusta a los criterios correspondientes de verifica-
ción y funcionamiento establecidos en la norma europea
EN 55103 (1996), partes 1 y 2, para zonas residenciales
(E1) y zonas de industria ligera (E2).
ACCESORIOS SUMINISTRADOS
Adaptador basculante A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bolsa (menos la pieza de esponja) 26A16. . . . . . . . . . . . . . . . .
ACCESORIOS OPCIONALES
Fuente de alimentación Phantom PS1A. . . . . . . . . . . . . . . . . . .
Pantalla contra el viento A3WS. . . . . . . . . . . . . . . . . . . . . . . . .
Cable (7,6 m) C25J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Para información adicional acerca del servicio o de partes,
llame al Departamento de Servicio Shure a 1-800-516-2525.
Fuerade los EE.UU., llame al servicentro autorizado de produc-
tos Shure.

12
MODELLO BG4.1
MICROFONO UNIDIREZIONALE A CONDENSATORE
Il microfono BG4.1 si avvale di un’avanzata realizzazione
del trasduttore a condensatore per l’uso in impianti di amplifica-
zione sonora di musica strumentale e per applicazioni in studi di
registrazionedi qualità professionale. La sua cartuccia ad elet-
trete presenta una risposta in frequenza a larga banda ai fini di
unariproduzione sonora dagli effetti naturali; l’elevata sensibilità
e il basso rumore ne fanno la scelta ideale per la produzione di
registrazioni dimostrative di qualità. Inoltre il diagramma polare
di ricezione a cardioide del BG4.1 non varia in tutta la gamma di
frequenzedel microfono, assicurando così elevato guadagno a
montedella retroazione e isolamento massimo dalle sorgenti so-
nore indesiderate. La tensione di funzionamento è di tipo virtuale
e può essere fornita tramite un mixer o una pila AA interna, per
un uso continuato di 10.000 ore. Le applicazioni tipiche del mo-
delloBG4.1 includono l’uso con chitarre acustiche, batteria, stru-
menti a corda e da parte di cantanti (quando montato su un sup-
porto).
REGOLEGENERALI PER L’USO DEL MICROFONO
1.Per ottenere un rapporto segnale/rumore ottimale, collocare
il microfono quanto più vicino possibile alla sorgente sonora
desiderata.
2.Per ottenere i massimi valori di guadagno a monte della re-
troazione e di isolamento dal rumore di fondo indesiderato,
rivolgere il microfono verso la sorgente sonora e lontano da
sorgenti sonore indesiderate (vedi Figura 1). Il microfono
BG4.1 presenta un diagramma polare di ricezione a
cardioidela cui sensibilità è massima per i suoni generati di-
rettamenteverso la sua parte anteriore e minima per quelli
generati a 180.
3.Per ottenere la massima fedeltà nella riproduzione dei suoni,
usare un solo microfono per ogni sorgente sonora e usare il
numerominimo di microfoni necessario per l’applicazione.
4.Per ottenere il massimo isolamento, mantenere la distanza
tra i microfoni uguale ad almeno tre volte la distanza tra ogni
microfonoe la relativa sorgente sonora.
5.Tenendoil microfono vicino alla sorgente sonora si migliora
la risposta ai bassi (vedi Figura 2). Questo fenomeno, noto
come effetto di prossimità, può essere adoperato per otten-
ere un suono più pieno e per modificare la risposta ai bassi
senza usare i comandi dei toni. L’effetto di prossimità è spe-
cialmente efficace per i cantanti durante i passaggi sotto
voce, quando occorre accentuare ulteriormente la frase
musicale.
6.Quandoun microfono riceve il segnale riflesso, è possibile
che delle frequenze casuali ritornino all’ingresso (retroazio-
ne). Per ridurre al minimo gli effetti di retroazione di frequen-
ze casuali, collocare i microfoni quanto più lontano possibile
da superfici riflettenti (ovvero rigide e regolari).
7.Quandosi usa il microfono all’aperto, aggiungere uno scher-
mo paravento esterno per ridurre il rumore del vento. Lo
schermo paravento A58WS è disponibile in una gamma di
sette colori.
8.È importante mantenere sia la griglia sia lo schermo para-
vento esenti da particelle estranee, poiché queste possono
alterarela risposta in frequenza del microfono. Evitare inoltre
di esporre un microfono a condensatore al calore e ad un’u-
midità elevata.
SPECIFICAZIONI
Tipo
Condensatore (polarizzazione a elettrete)
Risposta di frequenza
Da 40 a 18.000 Hz (vedere Figura 2)
Caratteristica polare (vedere Figura 3)
Cardioide (direzionale); simmetrica intorno all’asse

13
Impedenza di uscita
600 Ωnominali
Impedenza di carico di entrata consigliata
Per collegamento a prese di microfono stimate a 800 Ωmin.
Livello di uscita (a 1.000 Hz, 0 dB = 1V/bar)
Voltaggio a circuito aperto : –48,00 dBV/Pa (4,0 mV)
1 Pascal=94 dB SPL
SPL (Livello di pressione acustica) massimo
Carico di 2.000 Ω...131 dB (fantasma), 127 dB (pila)
Carico di 800 Ω...129 dB (fantasma), 126 dB (pila)
Rumore di uscita
20 dB tipico, valutato A
24 dB tipico, valutato per DIN 45 405
Gamma dinamica (SPL max., carico di 2 kΩ, al livello di
rumore valutato A)
111 dB (fantasma); 107 dB (pila)
Inquadramento
La pressione positiva sul diaframma produce un voltaggio posi-
tivo sull’ago 2 relativamente all’ago 3 del connettore di uscita
del microfono
Alimentazione
Fantasma: Tensione di alimentazione da 11 a 52 Vcc
Perdita di corrente: 2,0 mA max a 52 Vcc
Polarità inversa protetta fino a >100 Vcc
Pila: Tipo consigliato: 1,5 V alcalina, AA
Durata: fino a 10.000 ore
Condizioni ambientali
Questo microfono può funzionare in modo efficace ed affidabile
ad escursioni di temperatura comprese tra –29 e 57oC e ad
un’umidità relativa tra 0 e 95%.
Interruttore
Interruttore generale incorporato (On/Off)
Connettore
Connettore audio professionale a 3 aghi (XLR) progettato per
accoppiarsi alla serie CannonXL, Switchcraft A3 (Q.G.) o equi-
valente
Contenitore
Costruzione in acciaio e ottone con rifinitura verniciata in nero
Dimensioni
Vedere la Figura 4
Peso netto
250 g, senza pila
Certificazione
Contrassegnabilecon il marchio CE. Conforme alla direttiva
europeasulla compatibilità elettromagnetica 89/336/CEE.
Conformeai criteri sulle prestazioni e alle prove pertinenti
specificati nella norma europea EN 55103 (1996) parti 1 e
2, per ambienti residenziali (E1) e industriali leggeri (E2).
ACCESSORI IN DOTAZIONE
Adattatore orientabile A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Borsa di custodia (senza inserto in
gomma schiuma) 26A16. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ACCESSORI OPZIONALI
Fonte di alimentazione fantasma PS1A. . . . . . . . . . . . . . . . . . .
Paravento A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cavo (7,6 m) C25J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Per ulteriori informazioni di assistenza o di parti, chiamare
l’assistenza clienti della Shure al numero verde
1/800-516-2525(solo negli Stati Uniti). Fuori degli Stati Uniti,
rivolgersi ad un centro di assistenza Shure autorizzato.

14

15
