Shure SM58 User manual

© 2014 Shure Incorporated
27C2902 (Rev. 4)
WIRED MICROPHONE
SM58
USER GUIDE
UNIDIRECTIONAL DYNAMIC MICROPHONE
MICROPHONE ÉLECTRODYNAMIQUE UNIDIRECTIONNEL
MICROFONO DINAMICO UNIDIREZIONALE
GERICHTETES DYNAMISCHES MIKROFON
MICROFONO DINAMICO UNIDIRECCIONAL
ダイナミック型マイクロホン/単一指向性
MICROFONE DINAMICO UNIDIRECIONALE
Printed in U.S.A.

2
Unidirectional Dynamic Microphone
General Description
The Shure SM58®is a unidirectional (cardioid) dynamic vocal microphone
for professional vocal use in sound reinforcement and studio recording. A
highly effective, built-in, spherical filter minimizes wind and breath “pop”
noise. A cardioid pickup pattern isolates the main sound source while
minimizing unwanted background noise. The SM58 has a tailored vocal
response for a sound which is a world standard. Rugged construction, a
proven shockmount system, and a steel-mesh grille ensure that even with
rough handling, the SM58 will perform consistently. Outdoors or indoors,
singing or speech, the SM58 is the overwhelming choice of professionals
worldwide.
Features
• Performance tested, industry standard
• Uniform cardioid pick-up pattern for maximum gain before feedback and
excellent rejection of off-axis sound
• Tailored frequency response specifically shaped for vocals, with
brightened midrange and bass roll off to control proximity effect
• Advanced pneumatic shock mount system that minimizes transmission
of mechanical noise and vibration
• Steel-mesh grille and enamel-coated metal construction resist wear and
abuse
• Effective built in pop-filter reduces undesirable wind and breathe noise
• Furnished with zippered storage bag and break-resistant stand adapter
• On/Off switch (SM58S only)
• Extremely durable under the heaviest use
• Shure quality, ruggedness and reliability
Placement
General Rules for Use
• Aim the microphone toward the desired sound source (such as the
talker, singer, or instrument) and away from unwanted sources.
• Place the microphone as close as practical to the desired sound source.
• Work close to the microphone for extra bass response.
• Use only one microphone to pick up a single sound source.
• Use the fewest number of microphones as practical.
• Keep the distance between microphones at least three times the
distance from each microphone to its source.
• Place microphones as far as possible from reflective surfaces.
• Add a windscreen when using the microphone outdoors.
• Avoid excessive handling to minimize pickup of mechanical noise and
vibration.
• Do not cover any part of the microphone grille with your hand, as this
will adversely affect microphone performance.
Applications And Placement
The following table lists the most common applications and placement
techniques. Keep in mind that microphone technique is largely a matter of
personal taste; there is no one “correct” microphone position.
Application Suggested Microphone Placement Tone Quality
Vocals Lips less than 15 cm (6 in.) away
or touching the windscreen, on
axis to microphone.
Robust sound,
emphasized bass,
maximum isolation
from other sources.
15 to 60 cm (6 in. to 2 ft.) away
from mouth, just above nose
height.
Natural sound,
reduced bass.
20 to 60 cm (8 in. to 2 ft.) away
from mouth, slightly off to one
side.
Natural sound,
reduced bass
and minimal “s”
sounds.
90 cm to 1.8 m (3 to 6 ft.) away. Thinner, distant
sound; noticeable
levels of ambient
noise.
Avoiding Pickup of Unwanted Sound Sources
Place the microphone so that unwanted sound sources, such as monitors
and loudspeakers, are directly behind it. To minimize feedback and ensure
optimum rejection of unwanted sound, always test microphone placement
before a performance.
MONITOR
P.A. LOUDSPEAKER

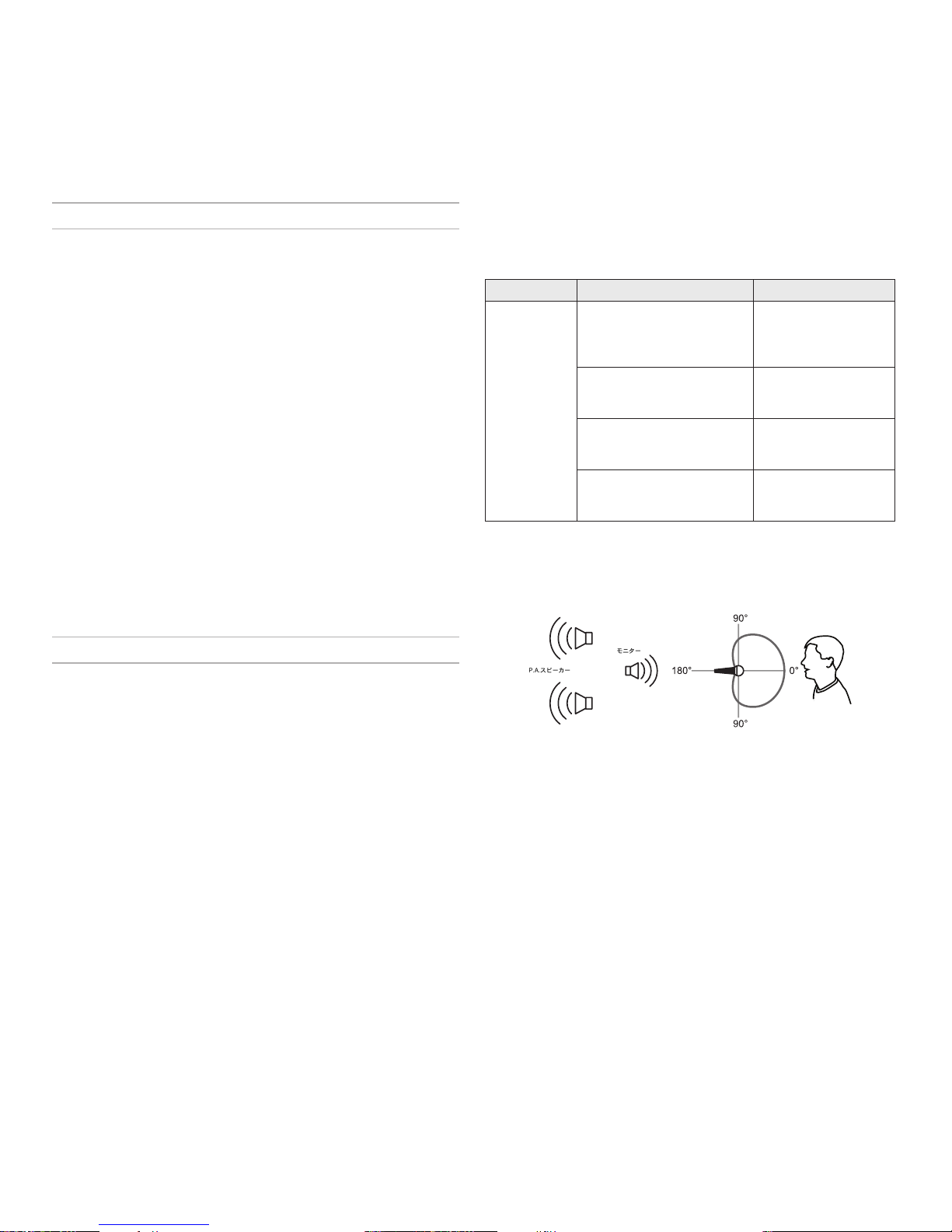

Recommended Loudspeaker Locations for Cardioid Microphones
Proximity Effect
Unidirectional (cardioid) microphones progressively boost bass
frequencies by 6 to 10 dB below 100 Hz when the microphone is
at a distance of about 6 mm (1/4 in.) from the sound source. This
phenomenon, known as proximity effect, can be used to create a warmer,
more powerful sound. To prevent explosive low frequency sound during
close-up use, the bass response gradually rolls off. This provides greater
control and helps the user take advantage of proximity effect.

3
Specifications
CARTRIDGE
SWITCH (SM58S ONLY)
CODED TERMINAL
GREEN
YELLOW
GREEN
YELLOW
BLUE
RED
BLACK
Wiring Diagram
98765432 98765432
+20
+10
0
–10
–20
dB
20 50 100 1000 10000 20000
Hz
Typical Frequency Response
125 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
Typical Polar Pattern
162 mm
(6 3/8 in.)
51 mm
(2 in.)
23 mm
(29/32 in.)
Overall Dimensions
Type
Dynamic (moving coil)
Frequency Response
50 to 15,000 Hz
Polar Pattern
Cardioid
Output Impedance
300 Ω
Sensitivity
at 1 kHz, open circuit voltage
-54.5 dBV/Pa[1] (1.85 mV)
Polarity
Positive pressure on diaphragm produces positive voltage on pin 2 with respect to pin 3
Net Weight
0.298 kg (0.656 lb)
Connector
Three-pin professional audio (XLR), male
Housing
Dark gray, enamel-painted, die cast metal; matte-finished, silver colored, spherical steel mesh
grille
[1] 1 Pa=94 dB SPL
Accessories
Furnished Accessories
Swivel Stand Adapter A25D
Carrying/Storage Bag 95A2313
Optional Accessories
Windscreen (6 colors available) A58WS
Desk Stand S37A
Desk Stand S39A
Shock Stopper®Isolation Mount A55M
Dual Mount A26M
7.6 m (25 ft.) Cable C25E
TRIPLE-FLEX®Cable and Plug 7.6 m (25 ft.) C25F
Replacement Parts
Cartridge R59
Screen and Grille Assembly RK143G

4
Microphone électrodynamique unidirectionnel
Description générale
Le SM58®de Shure est un microphone électrodynamique unidirectionnel (cardioïde)
pour la voix conçu pour une utilisation professionnelle en sonorisation de scène et
enregistrements en studio. Un filtre sphérique intégré extrêmement efficace minimise
les bruits de vent et de respiration (plosives). Le diagramme cardioïde permet
d’isoler la source sonore principale tout en minimisant le bruit de fond indésirable.
La réponse à la voix étudiée du SM58 lui donne un son qui est une norme mondiale.
Une construction robuste, un système antichocs éprouvé et une grille en acier
assurent que le SM58 conservera son niveau de performances même s’il est
malmené. À l’extérieur ou à l’intérieur, pour le chant ou les discours, le SM58 est le
choix prédominant des professionnels dans le monde entier.
Caractéristiques
• Performances éprouvées, la norme de l’industrie
• Directivité cardioïde uniforme pour un gain maximum avant Larsen et un excellent
rejet des sons hors axe
• Réponse en fréquence spécialement étudiée pour la voix, avec une bande
médium éclaircie et une atténuation des graves pour contrôler l’effet de proximité
• Système de suspension interne pneumatique perfectionné qui minimise la
transmission des bruits mécaniques et des vibrations
• La grille en acier et la construction en métal émaillé résistent à l’usure et aux
mauvais traitements
• Filtre anti-bruit intégré efficace qui réduit les bruits de vent et de respiration
indésirables
• Fourni avec un fourre-tout de rangement à fermeture éclair et un adaptateur de
pied incassable
• Commutateur marche-arrêt (SM58S uniquement)
• Extrêmement durable même avec une utilisation intensive
• Qualité, robustesse et fiabilité de Shure
Placement
Règles générales d’utilisation
• Diriger le microphone vers la source sonore désirée (telle qu’un orateur, un
chanteur ou un instrument) et à l’opposé des sources sonores indésirables.
• Placer le microphone le plus près possible de la source sonore.
• Pour obtenir davantage de graves, placer le microphone le plus près possible de
la source sonore.
• Utiliser un seul microphone pour chaque source sonore.
• Utiliser un minimum de microphones dans la mesure du possible.
• La distance entre les microphones doit être d’au moins trois fois celle de chaque
microphone à sa source.
• Placer les microphones le plus loin possible des surfaces réfléchissantes.
• Si le microphone est utilisé à l’extérieur, le munir d’une bonnette anti-vent.
• Éviter de manipuler le microphone outre mesure afin de minimiser la captation
des bruits mécaniques et des vibrations.
• Ne couvrir aucune partie de la grille du microphone avec la main car cela
dégradera les performances du microphone.
Applications et placement
Le tableau suivant répertorie les applications et techniques de placement les
plus communes. Ne pas oublier que la façon d’utiliser un microphone est souvent
une question de goût personnel et qu’il n’existe aucune position de microphone
« correcte » à proprement parler.
Application Placement suggéré du
microphone
Qualité du timbre
Voix Lèvres à moins de 15 cm
(6 po) de la bonnette anti-
vent ou la touchant, dans
l’axe du microphone.
Son puissant, graves
accentués, isolation
maximum par rapport
aux autres sources.
15 à 60 cm (6 po à 2 pi) de la
bouche, juste au-dessus de
la hauteur du nez.
Son naturel, graves
atténués.
20 à 60 cm (8 po à 2 pi) de
la bouche, léger désaxage
d’un côté.
Son naturel,
graves atténués
et « sifflements »
minimaux.
90 cm à 1,8 m (3 à 6 pi) de
l’instrument.
Son plus ténu et
distant, niveaux
notables de bruit
ambiant.
Comment éviter la reprise de sources sonores
indésirables
Placer le microphone de façon à ce que les sources sonores indésirables, telles
que les retours de scène et les haut-parleurs, soient directement derrière lui. Pour
minimiser le larsen acoustique et optimiser le rejet des sons indésirables, toujours
essayer le placement du microphone avant une prestation.
RETOUR DE SCÈNE
HAUT-PARLEUR DE SONORISATION
Emplacements recommandés des haut-parleurs pour les
microphones cardioïdes
Effet de proximité
Les microphones unidirectionnels (cardioïdes) augmentent progressivement les
fréquences des graves de 6 à 10 dB en dessous de 100 Hz lorsque le microphone
est éloigné de 6 mm (1/4 po) environ de la source sonore. Ce phénomène, appelé
effet de proximité, peut être souhaité pour obtenir un son plus chaud et plus puissant.
Pour empêcher un son « tonitruant » aux basses fréquences lors du captage de
près, les graves sont progressivement atténués. Cela permet un meilleur contrôle du
son et aide l’utilisateur à profiter de l’effet de proximité.

5
Caractéristiques
CAPSULE
COMMUTATEUR (SM58S UNIQUEMENT)
BORNE CODÉE
VERT
JAUNE
VERT
JAUNE
BLEU
ROUGE
NOIR
Schéma de câblage
98765432 98765432
+20
+10
0
–10
–20
dB
20 50 100 1000 10000 20000
Hz
Réponse en fréquence typique
125 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
Courbe de directivité typique
162 mm
(6 3/8 in.)
51 mm
(2 in.)
23 mm
(29/32 in.)
Dimensions hors tout
Type
Dynamique (bobine mobile)
Réponse en fréquence
50 à 15,000 Hz
Courbe de directivité
Cardioïde
Impédance de sortie
300 Ω
Sensibilité
à 1 kHz, tension en circuit ouvert
-54,5 dBV/Pa[1] (1,85 mV)
Polarité
Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 2
par rapport à la broche 3.
Poids net
0,298 kg (0,656 lb)
Connecteur
Audio professionnel à trois broches (XLR), mâle
Boîtier
Métal moulé peint vernis gris foncé; grille en acier sphérique de couleur argentée mate
[1] 1 Pa=94 dB SPL
Accessoires
Accessoires fournis
Adaptateur de pied orientable A25D
Sac de transport/rangement 95A2313
Accessoires en option
Bonnette anti-vent (6 couleurs disponibles) A58WS
Socle de pupitre S37A
Socle de pupitre S39A
Monture d’isolement Shock Stopper®A55M
Montage jumelé A26M
Câble de 7,6 m (25 pi) C25E
Câble et fiche TRIPLE-FLEX®7,6 m (25 pi) C25F
Pièces de rechange
Capsule R59
Écran et grille RK143G

6
Dynamisches Richtmikrofon
Allgemeine Beschreibung
Das Shure SM58®ist ein Gesangsmikrofon mit nierenförmiger Richtcharakteristik,
das für professionelle Gesangsverstärkung und Tonstudioaufnahmen entwickelt
wurde. Ein effektiver eingebauter Kugelfilter minimiert Wind- und „Popp“-Geräusche.
Die nierenförmige Richtcharakteristik erfasst die gewünschte Klangquelle, während
unerwünschte Hintergrundgeräusche minimal bleiben. Der Frequenzgang des SM58
wurde speziell auf Gesangsstimmen abgestimmt, wodurch das Mikrofon einen in
der Branche unübertroffenen Klang erzielt. Die robuste Ausführung, ein bewährtes
Erschütterungsabsorbersystem und ein Stahlgeflechtgrill stellen sicher, dass das
SM58 auch bei grober Handhabung mit unveränderlicher Zuverlässigkeit funktioniert.
Sei es im Freien oder in Räumen, für Gesang oder Sprache - weltweit entscheiden
sich immer mehr Profis für das SM58.
Technische Eigenschaften
• Leistungsgeprüft, Industriestandard
• Gleichförmige Nierenrichtcharakteristik bietet maximale Rückkopplungssicherheit
und ausgezeichnete Unterdrückung außeraxialer Schallquellen
• Speziell auf Gesang zugeschnittener Frequenzgang mit aufgehelltem
Mittenbereich und Bassdämpfung zur Kontrolle des Nahbesprechungseffekts
• Fortschrittlicher pneumatischer Erschütterungsabsorber minimiert die Übertragung
von mechanischen Geräuschen und Vibrationen
• Stahlgeflechtgrill und emaillierte Metallkonstruktion widerstehen Verschleiß und
Missbrauch
• Effektiver eingebauter Poppfilter verringert unerwünschte Wind- und
Atemgeräusche
• Aufbewahrungstasche mit Reißverschluss und bruchfester Stativadapter im
Lieferumfang enthalten
• Ein/Aus-Schalter (nur SM58S)
• Äußerst dauerhaft auch unter extremen Einsatzbedingungen
• Shure-Qualität, -Robustheit und -Zuverlässigkeit
Aufstellung
Allgemeine Regeln für den Gebrauch
• Das Mikrofon auf die gewünschte Schallquelle (z. B. den Sprecher, Sänger oder
das Instrument) und weg von unerwünschten Schallquellen richten.
• Das Mikrofon so nahe wie möglich an der gewünschten Schallquelle platzieren.
• Das Mikrofon sehr nahe platzieren, um eine zusätzliche Bassanhebung zu
erzielen.
• Nur ein Mikrofon zum Abnehmen einer einzelnen Schallquelle verwenden.
• Die geringstmögliche Anzahl an Mikrofonen verwenden, die praktikabel ist.
• Den Abstand zwischen Mikrofonen mindestens dreimal so groß wie den Abstand
des Mikrofons zu der Schallquelle halten.
• Mikrofone möglichst weit weg von akustischen Reflexionsflächen platzieren.
• Bei Einsatz des Mikrofons im Freien einen Windschutz anbringen.
• Das Mikrofon möglichst ruhig in der Hand halten, um mechanische Störgeräusche
und Vibrationen zu minimieren.
• Keinen Teil des Mikrofongrills mit der Hand verdecken, da die Leistung des
Mikrofons dadurch beeinträchtigt wird.
Verwendungszwecke und Platzierung
In der folgenden Tabelle werden die gebräuchlichsten Verwendungszwecke und
Platzierungsverfahren aufgeführt. Dabei ist zu berücksichtigen, dass Mikrofonierung
im Grunde „Geschmackssache“ ist — von der „einzig richtigen“ Mikrofonstellung
kann keine Rede sein.
Verwendungszweck Empfohlene
Mikrofonplatzierung
Klangqualität
Gesang Lippen weniger als 15
cm entfernt axial zum
Mikrofon.
Robuster Klang,
betonter Bass, maximale
Trennung von anderen
Schallquellen.
15 bis 60 cm vom
Mund entfernt,
unmittelbar über
Nasenhöhe.
Natürlicher Klang,
verringerter Bass.
20 bis 60 cm vom
Mund entfernt, etwas
zur Seite versetzt.
Natürlicher Klang,
verringerter Bass und
minimale Zischlaute.
90 cm bis 1,8 m
entfernt.
Dünnerer, entfernter
Klang; wahrnehmbare
Umgebungsgeräusche.
Vermeiden der Abnahme unerwünschter
Schallquellen
Das Mikrofon so platzieren, dass unerwünschte Schallquellen, wie z. B. Monitore
und Lautsprecher, direkt hinter dem Mikrofon angeordnet sind. Zur Minimierung des
Rückkopplungseffekts und zur maximalen Unterdrückung unerwünschter Geräusche
die Mikrofonplatzierung vor einem Auftritt immer prüfen.
MONITOR
BESCHALLUNGSANLAGE LAUTSPRECHER
Empfohlene Aufstellung der Lautsprecher für Mikrofone mit
nierenförmiger Richtcharakteristik
Nahbesprechungseffekt
Mikrofone mit nierenförmiger Richtcharakteristik verstärken Bassfrequenzen
fortschreitend um 6 bis 10 dB unter 100 Hz, wenn sich das Mikrofon in einem
Abstand von etwa 6 mm von der Schallquelle befindet. Diese Eigenschaft wird
als Nahbesprechungseffekt bezeichnet und kann zum Erzeugen eines wärmeren,
kräftigeren Klangs verwendet werden. Zur Verhinderung explosiver tieffrequenter
Klänge bei Nahaufnahmen weisen sie einen Frequenzgang mit Hochpass auf.
Dies bietet eine einfachere Klangkontrolle und hilft dem Benutzer, sich den
Nahbesprechungseffekt zu Nutze zu machen.

7
Technische Daten
KAPSEL
SCHALTER (NUR SM58S)
CODIERTER ANSCHLUSS
GRÜN
GELB
GRÜN
GELB
BLAU
ROT
SCHWARZ
Anschlussplan
98765432 98765432
+20
+10
0
–10
–20
dB
20 50 100 1000 10000 20000
Hz
Typischer Frequenzgang
125 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
Typische Richtcharakteristik
162 mm
(6 3/8 in.)
51 mm
(2 in.)
23 mm
(29/32 in.)
Gesamtabmessungen
Typ
Dynamisch (Tauchspule)
Frequenzgang
50 bis 15,000 Hz
Richtcharakteristik
Niere
Ausgangsimpedanz
300 Ω
Empfindlichkeit
bei 1 kHz, Leerlaufspannung
-54,5 dBV/Pa[1] (1,85 mV)
Polarität
Positiver Druck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3.
Nettogewicht
0,298 kg (0,656 lb)
Stecker
Dreipoliger (XLR) Profi-Audiostecker
Gehäuse
Dunkelgraues, einbrennlackiertes Druckgussmetall; mattsilbernes, kugelförmiges
Stahlgeflechtgrill
[1] 1 Pa=94 dB SPL
Zubehör
Mitgeliefertes Zubehör
Schwenkbarer Mikrofonstativhalter A25D
Trage-/Aufbewahrungstasche 95A2313
Sonderzubehör
Windschutz (in 6 Farben lieferbar) A58WS
Tischstativ S37A
Tischstativ S39A
Shock Stopper®Schockabsorber A55M
Vorrichtung zum Einbau zweier Geräte A26M
7,6-m-Kabel C25E
TRIPLE-FLEX®-Kabel und Stecker, 7,6 m C25F
Ersatzteile
Kapsel R59
Korb mit Windschutz RK143G

8
Micrófono dinámico unidireccional
Descripción general
El Shure SM58®es un micrófono dinámico unidireccional (de cardioide) diseñado
para vocalistas profesionales en situaciones de refuerzo de sonido y grabaciones en
estudio. Su filtro esférico incorporado altamente eficaz reduce al mínimo los ruidos
causados por el viento y por el aliento. El patrón de captación de cardioide aísla la
fuente sonora principal a la vez que reduce al mínimo los ruidos de fondo. El SM58
tiene una respuesta ajustada para la captación de voces que produce una calidad de
sonido que se ha tornado en la norma a nivel mundial. Su fabricación resistente, su
comprobado sistema de montaje resistente a choques y su rejilla de malla de acero
garantizan que aun si sufre trato severo, el SM58 dará un rendimiento consistente.
Ya sea a la intemperie o bajo techo, para cantantes o para oradores, el SM58 es la
elección de la gran mayoría de los profesionales del mundo entero.
Características
• Rendimiento demostrado, ha fijado la norma de la industria
• Patrón de captación uniforme de cardioide para una ganancia máxima antes de la
realimentación y un rechazo superior de fuentes sonoras fuera de su eje
• Respuesta de frecuencias ajustada específicamente para la reproducción de
voces, con frecuencias medias brillantes y atenuación de bajos para regular el
efecto de proximidad
• El sistema neumático de montaje contra choques reduce al mínimo la transmisión
de ruido mecánico y vibraciones
• Rejilla de acero y cuerpo de metal fundido en troquel que resisten el desgaste y
el maltrato
• El filtro de chasquidos incorporado es eficaz para reducir los sonidos producidos
por el viento y el aliento
• Se proporciona con una bolsa de almacenamiento con cremallera y un adaptador
resistente a roturas para pedestal
• Interruptor de encendido (SM58S solamente)
• Extremadamente duradero aun bajo el uso más severo
• La calidad, durabilidad y confiabilidad de Shure
Colocación
Reglas generales de uso
• Oriente el micrófono hacia la fuente sonora deseada (tal como un orador,
cantante o instrumento) y aléjelo de las fuentes no deseadas.
• Coloque el micrófono lo más cerca posible a la fuente sonora deseada.
• Acérquese al micrófono para obtener mayor respuesta de frecuencias bajas.
• Utilice sólo un micrófono para captar una sola fuente sonora.
• Utilice el menor número de micrófonos que resulte práctico.
• La distancia entre un micrófono y otro deberá ser al menos tres veces la distancia
de cada micrófono a su fuente.
• Aleje los micrófonos lo más posible de las superficies reflectoras.
• Instale un paravientos si se usa el micrófono a la intemperie.
• Evite el manejo excesivo para reducir la captación de ruidos mecánicos y
vibraciones.
• No cubra parte alguna de la rejilla del micrófono con la mano, ya que esto tiene
un efecto adverso sobre el rendimiento del micrófono.
Usos y colocación
La tabla dada a continuación indica los usos y colocaciones más comúnmente
empleados. Recuerde que la técnica de uso de los micrófonos es en gran parte
cuestión de gusto personal; no existe una posición de micrófono que sea la
"correcta".
Uso COLOCACION SUGERIDA DEL
MICROFONO
Calidad del tono
Voces Los labios a no más de 15 cm (6
pulg) o tocando el paravientos,
en línea con el eje de captación
del micrófono.
Sonido robusto,
frecuencias bajas
enfatizadas, aislamiento
máximo de otras fuentes
sonoras.
De 15 a 60 cm (6 pulg a 2 pies)
de la boca, justo por encima del
nivel de la nariz.
Sonido natural,
frecuencias bajas
reducidas.
De 20 a 60 cm (8 pulg a 2 pies)
de la boca, ligeramente a un
lado de ésta.
Sonido natural,
frecuencias bajas
reducidas y pocos
sonidos sibilantes.
De 90 cm a 1,8 m (3 a 6 pies)
de distancia.
Sonido más agudo
y distante; niveles
perceptibles de sonido
ambiental.
Cómo evitar la captación de fuentes sonoras no
deseadas
Coloque el micrófono de forma que las fuentes sonoras no deseadas, tales como los
monitores y altavoces, se encuentren a estos ángulos, no directamente detrás del
micrófono. Para reducir al mínimo la realimentación de sonido y asegurar el rechazo
óptimo a los sonidos no deseados, siempre pruebe la colocación de los micrófonos
antes de una presentación.
MONITOR
MEGAFONIA ALTAVOZ
Ubicaciones recomendadas para altavoces con micrófonos de
cardioide
Efecto de proximidad
Los micrófonos unidireccionales (de cardioide) introducen un aumento progresivo de
6 a 10 dB en las frecuencias menores que 100 Hz cuando el micrófono se coloca a
aprox. 6 mm (1/4 pulg) de la fuente sonora. Este fenómeno, conocido como el efecto
de proximidad, puede usarse para crear un sonido más cálido y fuerte. Para evitar
sonidos de baja frecuencia con intensidad explosiva al usar el micrófono de cerca, el
tiene una atenuación progresiva en su respuesta de bajos. Esto ofrece mayor control
sobre el sonido y ayuda al usuario a aprovechar el efecto de proximidad.

9
Especificaciones
CAPSULA
INTERRUPTOR (SOLO SM58S)
BORNE CIFRADO
VERDE
AMARILLO
VERDE
AMARILLO
AZUL
ROJO
NEGRO
Diagrama de alambrado
98765432 98765432
+20
+10
0
–10
–20
dB
20 50 100 1000 10000 20000
Hz
Respuesta de frecuencia típica
125 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
Patrón polar de captación típico
162 mm
(6 3/8 in.)
51 mm
(2 in.)
23 mm
(29/32 in.)
Dimensiones totales
Tipo
Dinámico (bobina móvil)
Respuesta de frecuencia
50 a 15,000 Hz
Patrón polar
Cardioide
Impedancia de salida
300 Ω
Sensibilidad
a 1 kHz, voltaje con circuito abierto
-54,5 dBV/Pa[1] (1,85 mV)
Polaridad
Una presión positiva en el diafragma del micrófono produce un voltaje positivo en la clavija 2 con
respecto a la clavija 3
Peso neto
0,298 kg (0,656 lb)
Conector
Conector de audio de tres clavijas profesional (tipo XLR), macho
Caja
Metal troquelado esmaltado de color gris oscuro; rejilla esférica de acero con acabado mate de
color plateado
[1] 1 Pa=94 dB SPL
Accesorios
Accesorios suministrados
Adaptador giratorio para pedestal A25D
Bolsa de transporte/almacenamiento 95A2313
Accesorios opcionales
Paravientos (disponible en 6 colores) A58WS
Pedestal de escritorio S37A
Pedestal de escritorio S39A
Montaje amortiguado Shock Stopper®A55M
Montaje doble A26M
Cable de 7,6 m (25 pies) C25E
Cable y enchufe TRIPLE-FLEX®de 7,6 m (25
pies) C25F
Piezas de repuesto
Cápsula R59
Conjunto de malla y rejilla RK143G

10
Microfono dinamico unidirezionale
Descrizione generale
Il modello Shure SM58®è un microfono dinamico unidirezionale (a cardioide) per uso
vocale, studiato per applicazioni vocali professionali di amplificazione e registrazione
in studio. L'efficacissimo filtro sferico incorporato riduce il rumore del vento e gli
schiocchi della respirazione. Il diagramma a cardioide consente di isolare la sorgente
sonora principale, riducendo al minimo il rumore di sfondo indesiderato. Il modello
SM58, grazie alla risposta in frequenza modellata per le singole applicazioni, è
leader mondiale per la purezza del suono offerto. Struttura robusta, un sistema
antivibrazioni comprovato e griglia in acciaio garantiscono prestazioni costanti nel
tempo del modello SM58, anche se sottoposto ad uso gravoso. All'aperto o in studio,
per cantanti ed oratori, il modello SM58 è apprezzato dai professionisti del settore in
tutto il mondo.
Caratteristiche
• Sottoposto a prove prestazionali in conformità con gli standard del settore
• Diagramma di ripresa a cardioide uniforme, che fornisce un guadagno elevato
prima del feedback ed un'eccellente reiezione dei suoni fuori asse
• Risposta in frequenza modellata espressamente per la voce, con frequenze
medie potenziate ed attenuazione delle frequenze basse per controllare l'effetto
di prossimità
• Avanzato sistema di montaggio antivibrazioni pneumatico, che riduce al minimo la
trasmissione di vibrazioni e rumori meccanici
• Griglia in acciaio e struttura metallica pressofusa resistenti all'usura ed agli abusi
• Efficace filtro antischiocco incorporato, che riduce i suoni indesiderati del vento e
della respirazione
• In dotazione custodia con cerniera e adattatore per sostegno infrangibile
• Interruttore generale (solo per SM58S)
• Estrema durata anche se sottoposto ad uso gravoso
• Qualità, robustezza ed affidabilità Shure.
Collocazione
Regole generali per l'uso
• Rivolgete il microfono verso la sorgente sonora desiderata (ad esempio, oratore,
cantante o strumento) e lontano dalle sorgenti indesiderate.
• Posizionate il microfono quanto più vicino possibile alla sorgente sonora da
riprendere.
• Per ottenere un guadagno migliore prima del feedbacka, usate il minimo numero
di microfoni.
• Usate un solo microfono per ciascuna sorgente sonora.
• Usate il minimo numero di microfoni possibile.
• Mantenete la distanza tra i microfoni uguale ad almeno tre volte quella fra ciascun
microfono e la relativa sorgente.
• Tenete i microfoni quanto più lontano possibile da superfici riflettenti.
• Se usate il microfono all'aperto, usate un antivento.
• Cercate di spostare il microfono quanto meno possibile, per ridurre al minimo la
ripresa di vibrazioni e rumori meccanici.
• Non coprite nessuna parte della griglia del microfono con la mano, per non
comprometterne le prestazioni.
Applicazioni e posizionamento
La seguente tabella riporta le più comuni applicazioni e tecniche di posizionamento.
Tenete presente che non esiste un metodo "giusto" per disporre i microfoni; la loro
collocazione dipende soprattutto dalle preferenze personali.
Applicazione Posizione suggerita per il
microfono
Qualità del suono
Voci Bocca a meno di 15 cm di
distanza oppure a contatto
dell'antivento, in asse con
il microfono.
Suono robusto, enfasi
dei toni bassi, massimo
isolamento dalle altre
sorgenti.
Ad una distanza compresa
tra 15 e 60 cm dalla
bocca, appena sopra il
livello del naso.
Suono naturale, toni bassi
ridotti.
Ad una distanza compresa
tra 20 e 60 cm dalla
bocca, leggermente verso
uno dei lati.
Suono naturale, toni
bassi ridotti e riduzione al
minimo dei suoni sibilanti.
Ad una distanza compresa
tra 90 cm e 1,8 m.
Suono meno percettibile,
distante; livelli notevoli di
rumore ambientale.
Come evitare la ripresa di sorgenti sonore
indesiderate
Posizionate il microfono in modo tale che eventuali sorgenti sonore indesiderate,
quali monitor ed altoparlanti, si trovino direttamente dietro di esso. Per ridurre al
minimo il feedback e garantire la perfetta reiezione dei suoni indesiderati, verificate il
comportamento del microfono nella posizione prescelta prima dello spettacolo.
MONITOR
ALTOPARLANTE DIFFUSORE
Posizioni consigliate degli altoparlanti per i microfoni cardioide
Effetto di prossimità
I microfoni unidirezionali (cardioidi) amplificano progressivamente le basse frequenze
di un valore compreso tra 6 e 10 dB (a livelli inferiori a 100 Hz) quando il microfono
si trova ad una distanza di circa 6 mm dalla sorgente sonora. Questo fenomeno,
noto come effetto di prossimità, può essere utilizzato per creare un suono più caldo
e potente. Per prevenire suoni esplosivi a bassa frequenza quando il microfono
è molto vicino alla sorgente sonora, la risposta alle basse frequenze presenta
un'attenuazione graduale. Si ottiene così un controllo migliore e si sfrutta più
facilmente l'effetto di prossimità.

11
Specifiche tecniche
CAPSULA
INTERRUTTORE (SOLO SM58S)
TERMINALE CODIFICATO
VERDE
GIALLO
VERDE
GIALLO
BLU
ROSSO
NERO
Schema circuitale
98765432 98765432
+20
+10
0
–10
–20
dB
20 50 100 1000 10000 20000
Hz
Tipica risposta in frequenza
125 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
Diagramma polare tipico
162 mm
(6 3/8 in.)
51 mm
(2 in.)
23 mm
(29/32 in.)
Dimensioni complessive
Tipo
Dinamico (a bobina mobile)
Risposta in frequenza
50 - 15,000 Hz
Diagramma polare
Cardioide
Impedenza di uscita
300 Ω
Sensibilità
ad 1 kHz, tensione a circuito aperto
-54,5 dBV/Pa[1] (1,85 mV)
Polarità
Una pressione positiva sul diaframma produce una tensione positiva sul piedino 2 rispetto al
piedino 3.
Peso netto
0,298 kg (0,656 lb)
Connettore
Tipo audio, professionale, a tre piedini (XLR), maschio
Alloggiamento
Metallo pressofuso, smaltato, grigio scuro; griglia sferica in acciaio inossidabile, argentata, con
finitura opaca
[1] 1 Pa=94 dB SPL
Accessori
Accessori in dotazione
Adattatore per sostegno girevole A25D
Custodia (adatta anche per il trasporto) 95A2313
Accessori opzionali
Antivento (disponibile in 6 colori) A58WS
Sostegno da tavolo S37A
Sostegno da tavolo S39A
Sostegno isolante antivibrazioni Stopper®A55M
Sostegno da montaggio doppio A26M
Cavo da 7,6 m C25E
Cavo e spina TRIPLE-FLEX®da 7,6 m C25F
Parti di ricambio
Capsula R59
Gruppo schermo e griglia RK143G

12
Microfone Dinâmico Unidirecional
Descrição Geral
O SM58®da Shure é um microfone vocal dinâmico (cardioide) para uso vocal
profissional em reforço do som e gravação em estúdio. Um filtro esférico, embutido,
altamente eficiente minimiza ruídos do vento e da respiração. O padrão de captação
cardioide isola a fonte sonora principal ao mesmo tempo em que minimiza o ruído
de fundo indesejável. O SM58 tem resposta vocal sob medida para um som de
padrão mundial. A estrutura robusta, o sistema de suporte antichoque comprovado
e a grade com tela de aço assegura que mesmo com uso intenso o SM58 operará
de forma consistente. Uso interno ou ao ar livre, para canto ou fala, o SM58 é uma
excelente escolha para os profissionais de todo o mundo.
Recursos
• Desempenho testado, padrão da indústria
• Padrão de captação cardioide uniforme para ganho máximo antes da
realimentação e excelente rejeição a sons fora de eixo
• Resposta de frequência sob medida especificamente projetada para vocais,
com alcance médio melhorado e atenuação do baixo para controlar o efeito de
proximidade
• Sistema de suporte antichoque pneumático avançado que minimiza a
transmissão do ruído mecânico e da vibração.
• Grade em malha de aço e estrutura em metal esmaltado resistem a desgaste e a
uso excessivo
• Filtro de ruído embutido eficiente que reduz ruídos indesejados de respiração e
vento
• Fornecido com bolsa de armazenamento com zíper e adaptador para pedestal
resistente a quebras
• Chave Liga/desliga (somente SM58S)
• Extremamente durável sob uso intenso
• Qualidade, robustez e confiabilidade Shure
Posicionamento
Regras Gerais de Uso
• Aponte o microfone na direção da fonte sonora desejada (como o locutor, cantor
ou o instrumento) e afastado das fontes indesejadas.
• Coloque o microfone o mais próximo e o mais prático possível da fonte sonora.
• Toque próximo ao microfone para resposta do baixo extra.
• Use somente um microfone para captar uma única fonte sonora.
• Use o menor número possível de microfones conforme for mais prático.
• Mantenha a distância entre os microfones de pelos três vezes a distância de cada
microfone até a sua fonte.
• Coloque os microfones o mais longe possível de superfícies reflexivas.
• Acrescente uma windscreen ao usar o microfone em ambientes ao ar livre.
• Evite o manuseio excessivo para minimizar a captação de ruídos mecânicos e
vibração.
• Não cubra nenhuma parte da grade do microfone com a mão, uma vez que isso
afeta adversamente o desempenho do microfone.
Aplicações e Colocação
A tabela a seguir lista as aplicações e as técnicas de colocação mais comuns.
Tenha em mente que a técnica do microfone é em grande parte uma questão de
preferência pessoal; não há uma posição “correta” para o microfone.
Aplicação Sugestão para a
Colocação do Microfone
Qualidade do Tom
Vocais Lábios a menos de 15
cm (6 pol.) de distância
ou tocando a windscreen,
alinhados com o
microfone.
Som forte, baixo enfatizado,
isolamento máximo de outras
fontes.
15 a 60 cm (6 pol. a 2
pés) de distância da
boca, logo acima do nível
do nariz.
Som natural, baixo reduzido.
20 a 60 cm (8 pol. a 2
pés) de distância da boca,
um pouco deslocado para
um lado.
Som natural, grave reduzido
e sons "s" mínimos.
90 cm a 1,8 m (3 a 6 pés)
de distância.
Som mais fraco, distante;
níveis notáveis de ruído
ambiente.
Como evitar a captação de fontes sonoras
indesejadas
Coloque o microfone de modo que as fontes sonoras indesejadas, como monitores
e alto-falantes estejam diretamente atrás dele. Para minimizar a retroalimentação
e assegurar uma ótima rejeição a sons indesejados, sempre teste a colocação do
microfone antes da atuação.
MONITOR
P.A. ALTO-FALANTE
Locais Recomendados para Alto-Falantes para Microfones
Cardioides
Efeito de Proximidade
Microfones unidirecionais (cardioides) aumentam progressivamente as frequências
graves em 6 a 10 dB abaixo de 100 Hz quando o microfone está a uma distância de
cerca de 6 mm (1/4 pol.) da fonte sonora. Esse fenômeno, conhecido como efeito
de proximidade, pode ser usado para criar um som mais grave e potente. Para
evitar som de baixa frequência explosivo durante o uso próximo, a resposta grave
é gradualmente atenuada. Isso fornece um controle maior e ajuda o usuário a tirar
proveito do efeito de proximidade.

13
Especificações
CÁPSULA
CHAVE (APENAS SM58S)
TERMINAL CODIFICADO
VERDE
AMARELO
VERDE
AMARELO
AZUL
VERMELHO
PRETO
Diagrama da Fiação
98765432 98765432
+20
+10
0
–10
–20
dB
20 50 100 1000 10000 20000
Hz
Resposta de Frequência Típica
125 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
Padrão Polar Típico
162 mm
(6 3/8 in.)
51 mm
(2 in.)
23 mm
(29/32 in.)
Dimensões Totais
Tipo
Dinâmica (bobina móvel)
Resposta a Frequências
50 a 15,000 Hz
Padrão polar
Cardióide
Impedância de saída
300 Ω
Sensibilidade
a 1 kHz, tensão de circuito aberto
-54,5 dBV/Pa[1] (1,85 mV)
Polaridade
Pressão positiva no diafragma produz tensão positiva no pino 2 com referência ao pino 3
Peso Líquido
0,298 kg (0,656 lb)
Conector
Áudio profissional com três pinos (XLR), macho
Alojamento
Cinza-escuro, esmaltado, de metal fundido, acabamento fosco, prateado, tela de aço esférica
[1] 1 Pa=94 dB SPL
Acessórios
Acessórios Inclusos
Adaptador de pedestal giratório A25D
Bolsa de Transporte/Armazenamento 95A2313
Acessórios Opcionais
Windscreen (disponível em 6 cores) A58WS
Pedestal de mesa S37A
Pedestal de mesa S39A
Suporte de Isolamento Shock Stopper®A55M
Suporte duplo A26M
Cabo de 7,6 m (25 pés) C25E
Cabo e Plugue TRIPLE-FLEX®de 7,6 m (25 pés) C25F
Peças de reposição
Cápsula R59
Conjunto de tela e grade RK143G

14
単一指向性ダイナミック型マイクロホン
概要
Shure SM58®は、単一指向性（カーディオイド）ダイナミック型ボーカルマイクロ
ホンで、SRやスタジオレコーディングでのプロボーカル用として最適です。高い効
果をもつ内蔵の丸型フィルタはウィンドノイズや息による「ポップ」ノイズを最小
限に抑えます。カーディオイドのピックアップ特性は主音源を分離し、同時に不必
要なバックグラウンドノイズを抑制します。SM58のもつ、サウンドに最適のボーカ
ルレスポンスは、世界の標準となっています。頑丈なボディと性能実証済みのショ
ックマウントシステム、スチールメッシュグリルにより、少々乱暴に扱っても確実
に機能します。屋内外を問わず、歌でもスピーチでも、SM58は世界中のプロの圧倒
的な支持を受けています。
特長
• 証明された性能、業界の標準
• 均一なスーパーカーディオイド特性により、広いフィードバックマージンの確保
と、収音軸外の音の優れた排除性
• ボーカルに最適化された周波数特性による、明るい音質の中域と近接効果をコン
トロールする低域のロールオフ
• 先進のエアショックマウントシステムにより、メカニカルノイズや振動の伝導を
最小化
• スチールメッシュグリルとエナメル加工の金属製ボティで磨耗や乱雑な扱いにも
強い
• ポップフィルタを内蔵し、ウィンドノイズやブレスノイズを削減
• ジッパー付き保管用バッグおよび耐破損性スタンドアダプター付属
• On/Offスイッチ(SM58Sのみ)
• 頻繁な使用に耐える頑丈な構造
• Shureの卓越した品質・耐久性・信頼性
配置方法
使用時の原則
• マイクロホンを必要な音源（話し手、歌手まはた楽器など）に向け、不要な音源
からは離します。
• マイクロホンを音源のできるだけ近くに配置する。
• より多くの低域を得るためには、マイクロホンを近づけて使用する。
• ピックアップする音源1つに対してマイクロホン1本のみを使用する。
• できる限り少数のマイクロホンを使用する。
• 複数のマイクロホンを設置する際は、各マイクロホンから音源までの距離の最低
3倍の間隔をとって設置する。
• マイクロホンは反射面からできるだけ離して設置する。
• マイクロホンを屋外で使用する際はウィンドスクリーンを装着します。
• 必要以上のハンドリングを避けて、メカニカルノイズや振動を防止します。
• マイクロホンの性能に悪影響を及ぼすので、マイクロホングリルは、たとえ部分
的であっても手で覆わない。
用途及び取り付け方法
一般的な用途と配置方法が以下の表に記載されています。マイクロホン技術は個人
の嗜好に大きく依存しており、｢正しい｣マイクロホンの位置があるわけではないの
で、この点にご留意ください。
用途 マイクロホンの推奨配置 音質
ボーカル 唇をマイクロホンの中心軸
上、15 cm以内に近づける
か、ウインドスクリーンに触
れます。
低音域が強調された力
強い音質で、他の音
源を最大限に分離し
ます。
口から15～60 cm離し、ちょ
うど鼻の上の高さに配置し
ます。
自然な音質、抑えた
低音。
口から20～60 cm離し、横に
少しずらします。
自然な音質、抑えた低
音。「s」ノイズを抑
えます。
90 cm～1.8 m離します。 かぼそい音、遠くに聞
こえる音。環境雑音が
聞こえるレベル。
不要な音源の排除
モニターやスピーカーなどの不要な音源がマイクロホンの真後にくるようにマイク
ロホンを設置してください。フィードバックを抑えて不要な音源を最大限に抑制す
るため、パフォーマンスの前にマイクロホン配置のテストを必ず実行してくださ
い。
モニター
P.A.スピーカー
カーディオイドマイクロホン向けスピーカーの推奨配置
近接効果
単一指向性（カーディオイド）マイクロホンは、音源からの距離が約6 mm(1/4 イ
ンチ)の場合、100Hzまで6～10dBで段階的に低音域周波数を上げます。近接効果と
いうこの現象は、よりパワフルで暖かみのある音を生み出すために使用できます。
至近距離での使用中、低周波数の破裂音を避けるため、低音域応答は徐々にロール
オフします。これにより、近接効果を上手くコントロールして活用することができ
ます。

15
仕様
カートリッジ
スイッチ (SM58S のみ)
コード化端子
グリーン
黄色
グリーン
黄色
青色
赤色
黒色
配線図
98765432 98765432
+20
+10
0
–10
–20
dB
20 50 100 1000 10000 20000
Hz
標準周波数特性
125 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
標準指向特性
162 mm
(6 3/8 in.)
51 mm
(2 in.)
23 mm
(29/32 in.)
外形寸法
タイプ
ダイナミック型（ムービングコイル方式）
周波数特性
50 ～ 15,000 Hz
指向特性
カーディオイド
出力インピーダンス
300 Ω
感度
@1 kHz, 開回路電圧
-54.5 dBV/Pa[1] (1.85 mV)
極性
ダイヤフラムへの正の圧力により、3番ピンに対して2番ピンに正電圧が生成される
質量
0.298 kg (0.656 lb)
コネクター
プロオーディオ用3ピン (XLR)、オス
外装
ダークグレーエナメル加工ダイカストメタルボディ、艶消しシルバー加工スチールメッシュ丸
型グリル
[1] 1 Pa=94 dB SPL
付属品
付属のアクセサリー
スイベルスタンドアダプター A25D
キャリング/保管用バッグ 95A2313
オプションのアクセサリー
ウィンドスクリーン (6色) A58WS
デスクスタンド S37A
デスクスタンド S39A
ショックストッパー®絶縁マウント A55M
デュアルマウント A26M
7.6 mケーブル C25E
TRIPLE-FLEX® ケーブルおよびプラグ7.6 m（25
フィート） C25F
交換パーツ
カートリッジ R59
スクリーンおよびグリルアセンブリ RK143G
