Siemens optiPoint application module Manual

optiPoint application module
Informationen und
wichtige Bedienprozeduren
Information and
Important Operating Procedures
oi.book Seite 1 Dienstag, 9. August 2005 8:18 08

2
Anschließen / Connecting
쮕Bedienoberfläche siehe Ausklappseite.
খControl panel see fold-out page.
Pos. 1 Pos. 2 Pos. 1 Pos. 2
BA
DC
E
oi.book Seite 2 Dienstag, 9. August 2005 8:18 08

3

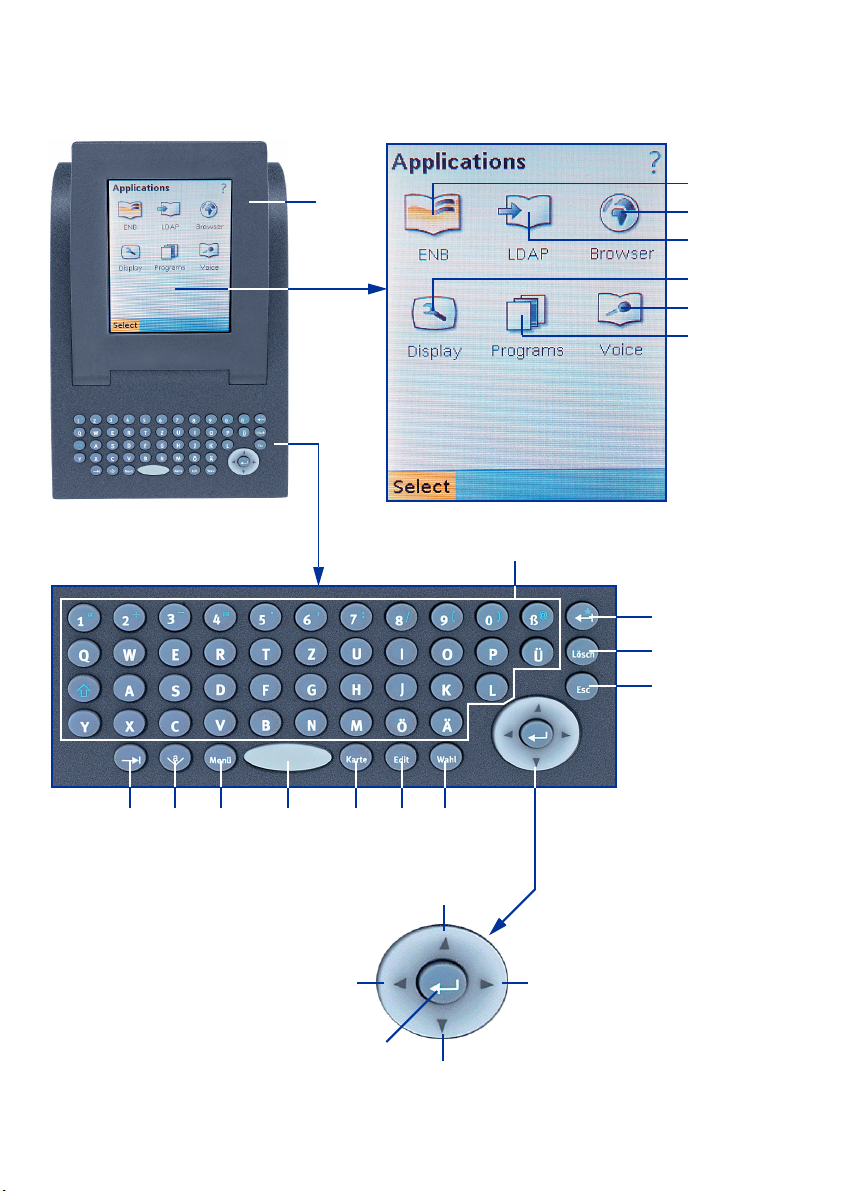

Bedienoberfläche / Control panel
1
3
2
4
6
5
7
8
9
10
11
12 13 14 15 16 17 18
2019
22
21
23
oi.book Seite 3 Dienstag, 9. August 2005 8:18 08

4
쮕Erklärungen zum Bedienfeld siehe Æ8
খDescription of the control panel see Æ14
oi.book Seite 4 Dienstag, 9. August 2005 8:18 08

5
ØDeutsch
Allgemeine Hinweise und Informationen . . . . . . . . . . . .6
Wichtige Hinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Pflegehinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Kennzeichen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Häufig gestellte Fragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Wichtige Bedienprozeduren . . . . . . . . . . . . . . . . . . . . . . .9
ØEnglish
General Notes and Information . . . . . . . . . . . . . . . . . . . .12
Important Notes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Telephone Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Marks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Frequently Asked Questions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Important Operating Procedures. . . . . . . . . . . . . . . . . . .15
Deutsch
oi.book Seite 5 Dienstag, 9. August 2005 8:18 08

Allgemeine Hinweise und Informationen
6
Allgemeine Hinweise und Informationen
Wichtige Hinweise
Die Informationen in diesem Dokument enthalten lediglich allgemeine Beschrei-
bungen bzw. Leistungsmerkmale, welche im konkreten Anwendungsfall nicht
immer in der beschriebenen Form zutreffen bzw. welche sich durch Weiterent-
wicklung der Produkte ändern können.
Die gewünschten Leistungsmerkmale sind nur dann verbindlich, wenn sie bei
Vertragsschluss ausdrücklich vereinbart werden.
Die verwendeten Marken sind Eigentum der Siemens AG bzw. der jeweiligen In-
haber.
Pflegehinweise
• Reinigen Sie das Gerät mit einem feuchten Tuch oder einem Antistatiktuch.
Kein trockenes Tuch verwenden!
• Bei starker Verschmutzung reinigen Sie das Gerät mit verdünntem, tensidhal-
tigen Neutralreiniger, z. B. Spülmittel. Entfernen Sie den Reiniger anschlie-
ßend restlos mit einem feuchten Tuch (nur Wasser).
• Verwenden Sie keine alkoholhaltigen oder kunststoffangreifenden Reini-
gungsmittel, auch kein Scheuerpulver!
• Das Gerät soll nicht mit färbenden oder aggressiven Flüssigkeiten, wie z. B.
Tee, Kaffee, Säften oder Erfrischungsgetränken in Berührung kommen.
Lesen Sie vor Gebrauch des optiPoint application module die Sicherheits-
hinweise und die Bedienungsanleitung.
Verwenden Sie nur das für das Gerät geeignete Steckernetzgerät.
Stellen Sie das Gerät nicht in Bädern oder Duschräumen auf. Das Ge-
rät ist nicht spritzwassergeschützt.
Nutzen Sie das Gerät nicht in explosionsgefährdeten Umgebungen
(z. B. Lackierereien).
Geben Sie das Gerät nur mit der Begleitdokumentation an Dritte wei-
ter.
Öffnen Sie niemals das Gerät! Bei Problemen wenden Sie sich an das
zuständige Fachpersonal.
Benutzen Sie nur Siemens Original-Zubehör! Das Benutzen von ande-
rem Zubehör ist gefährlich und führt zum Erlöschen der Garantie und
der CE-Kennzeichnung.
$
Œ
oi.book Seite 6 Dienstag, 9. August 2005 8:18 08

Allgemeine Hinweise und Informationen
7
DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês
Kennzeichen
Häufig gestellte Fragen
An welchem Telefonmodell kann mein optiPoint application module be-
trieben werden?
Der Betrieb ist an folgenden Telefonen möglich:
• optiPoint 410 standard, optiPoint 410 advance
• optiPoint 420 standard, optiPoint 420 advance
• optiPoint 500 basic, optiPoint 500 standard, optiPoint 500 advance
Welche Anwendungen stehen mir zur Verfügung?
Siehe Ausklappseite:
Die Konformität des Gerätes zu der EU-Richtlinie 1999/5/EG wird
durch das CE-Kennzeichen bestätigt.
Dieses Gerät wurde unter einem zertifizierten Umweltmanage-
mentsystem (ISO 14001) hergestellt. Dieser Prozess stellt die Mini-
mierung des Primärrohstoff- und des Energieverbrauchs sowie der
Abfallmenge sicher.
Elektro(nik)-Geräte und Batterien, die mit dem nebenstehenden
Symbol gekennzeichnet sind, dürfen gemäß EU-Richtlinie nicht mit
dem Hausmüll entsorgt werden. Für die Rückgabe nutzen Sie bitte
die Ihnen zur Verfügung stehenden länderspezifischen Rückgabe-
und Sammelsysteme.
Anwendung beim Betrieb an ... optiPoint 410/420 optiPoint 500
1ENB (Persönliches Telefonbuch) 99
2LDAP (Firmen-Telefonbuch) 9-
3Browser (WAP-Client) 9-
4Display (Konfiguration) 99
5Programs (Java-Midlets) 9-
6Voice (Sprachwahl) 9-
oi.book Seite 7 Dienstag, 9. August 2005 8:18 08

Allgemeine Hinweise und Informationen
8
Welche Bedienelemente stehen mir zur Verfügung?
Siehe Ausklappseite:
Wieso ist eine Funktion nicht verfügbar?
Dies kann folgende Ursachen haben:
• Die Funktion ist beim Betrieb an einem Telefon der optiPoint 500-Familie
nicht verfügbar ÆSeite 7.
• Die Funktion ist für Sie und Ihr Telefon nicht eingerichtet – bitte wenden Sie
sich an Ihre Systembetreuung.
• Ihre Kommunikationsplattform verfügt nicht über diese Funktion – bitte wen-
den Sie sich an Ihren Siemens-Vertriebspartner zur Hochrüstung.
Wo bekomme ich die ausführliche Bedienungsanleitung?
• Bei Ihrer Systembetreuung.
Ihre Systemverwaltung besitzt eine CD-ROM mit elektronischen Bedie-
nungsanleitungen in HTML- und PDF-Format.
• Im Internet http://www.siemens.de/hipath unter „Downloads“
Æ„Bedienungsanleitungen“.
Bedienelement
7Kippbares beleuchtetes Farbdisplay (320 x 240 Pixel)
8Schreibtastatur (QWERTZ) mit Groß-/Kleinschreibung
9Löscht zeichenweise nach links
10 Löscht zeichenweise nach rechts
11 Bricht aktuelle Eingabe/Aktion ab
12 Springt zum nächsten Element
13 Öffnet die Display-Tastatur
14 Öffnet das Kontext-Menü
15 Schreibt Leerzeichen
16 Zeigt Details zu einem Eintrag in einer Liste an
17 Fügt einen Eintrag in einer Liste hinzu oder ändert einen bestehenden
18 Wählt die Standard-Rufnummer eines Listen-Eintrags
19 Navi-Key: Bewegt den Cursor nach links
20 Navi-Key: Bewegt den Cursor nach rechts
21 Navi-Key: Bewegt den Cursor nach oben oder blättert nach oben
22 Navi-Key: Bewegt den Cursor nach unten oder blättert nach unten
23 Navi-Key: Bewegt den Cursor in nächste Zeile oder führt Funktion aus
oi.book Seite 8 Dienstag, 9. August 2005 8:18 08

9
Wichtige Bedienprozeduren
DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês


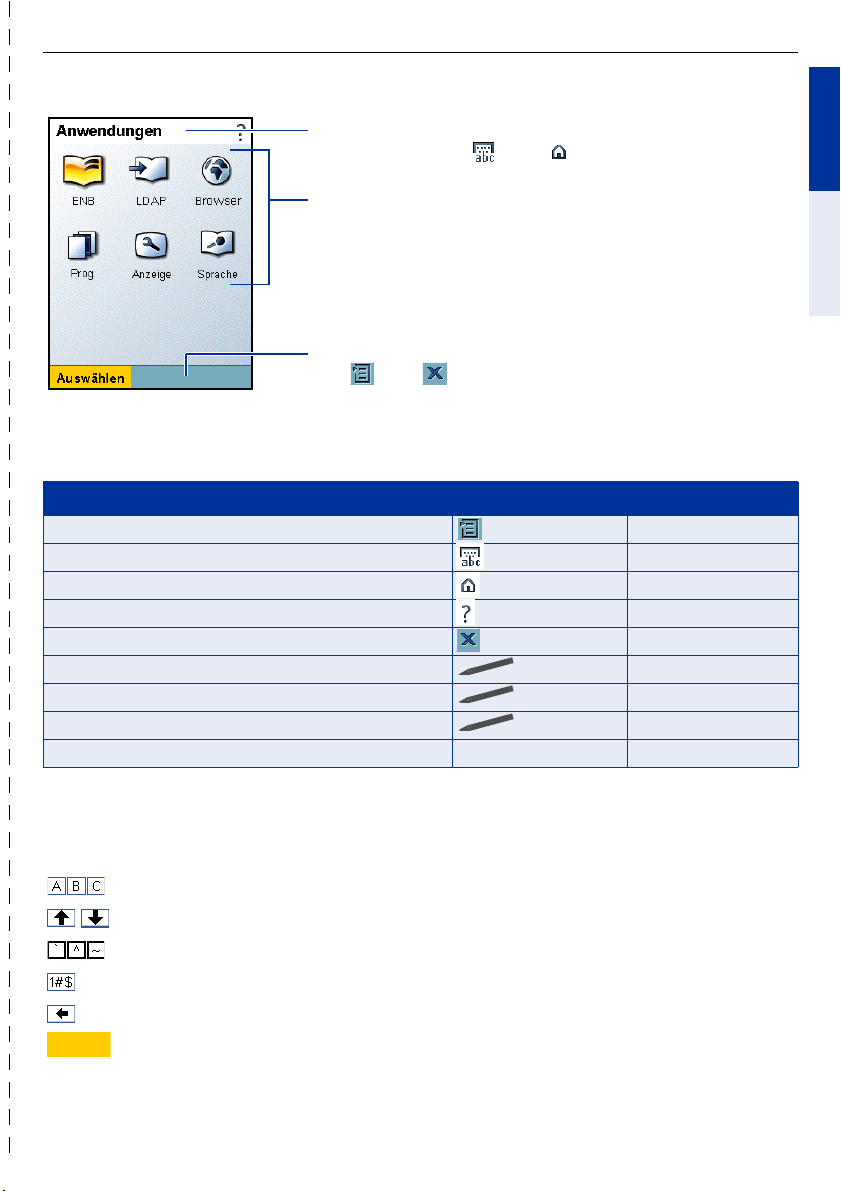

Wichtige Bedienprozeduren
Die Bedienung des optiPoint application module erfolgt über das Grafik-Display mit Touch-
screen-Funktionalität. Alternativ können Sie mit den Navigations- und Auswahltasten am Gerät
Einträge markieren und Funktionen aufrufen.
Display-Tastatur
Alternativ zur Schreibtastatur können Sie die Display-Tastatur zum Eingeben von Texten, Ziffern
und Sonderzeichen verwenden.
English
Anwendungsbereich z. B. für Menüs, Listen,
Meldungsfenster u.s.w.
Bei übergroßem Inhalt wird am rechten Rand eine Scroll-
Leiste angezeigt.
Durch Klick auf ein Symbol im Start-Display öffnen Sie die
entsprechende Anwendung.
Systemleiste zur Anzeige von Anwendungsnamen und
Display-Tasten wie oder .
Anwendungsleiste zur Anzeige von Display-Tasten
wie oder .
Funktion Touchscreen Funktionstasten
Kontextmenü aufrufen e
Display-Tastatur öffnen (siehe unten) d
Aus einer Anwendung zur Startseite wechseln eStartseite
Hilfe-Funktion aufrufen (nur an optiPoint 410/420) eHilfe
Aktuelle Anwendung schließen eAbbrechen
Eintrag aus Listen auswählen Klick rs
Ausgewählten Eintrag öffnen Doppelklick t
Cursor in Textfeld bewegen Klick pq
Sprachwahl anwenden -b+ h
Buchstaben und Interpunktionszeichen eingeben.
Auf Groß- oder Kleinbuchstaben umschalten.
Auf diakritische Zeichen umschalten.
Auf Ziffern und Sonderzeichen umschalten.
Zeichenweise links vom Cursor löschen.
Daten übernehmen, Display-Tastatur schließen.
Übernehmen
oi.book Seite 9 Dienstag, 9. August 2005 8:18 08

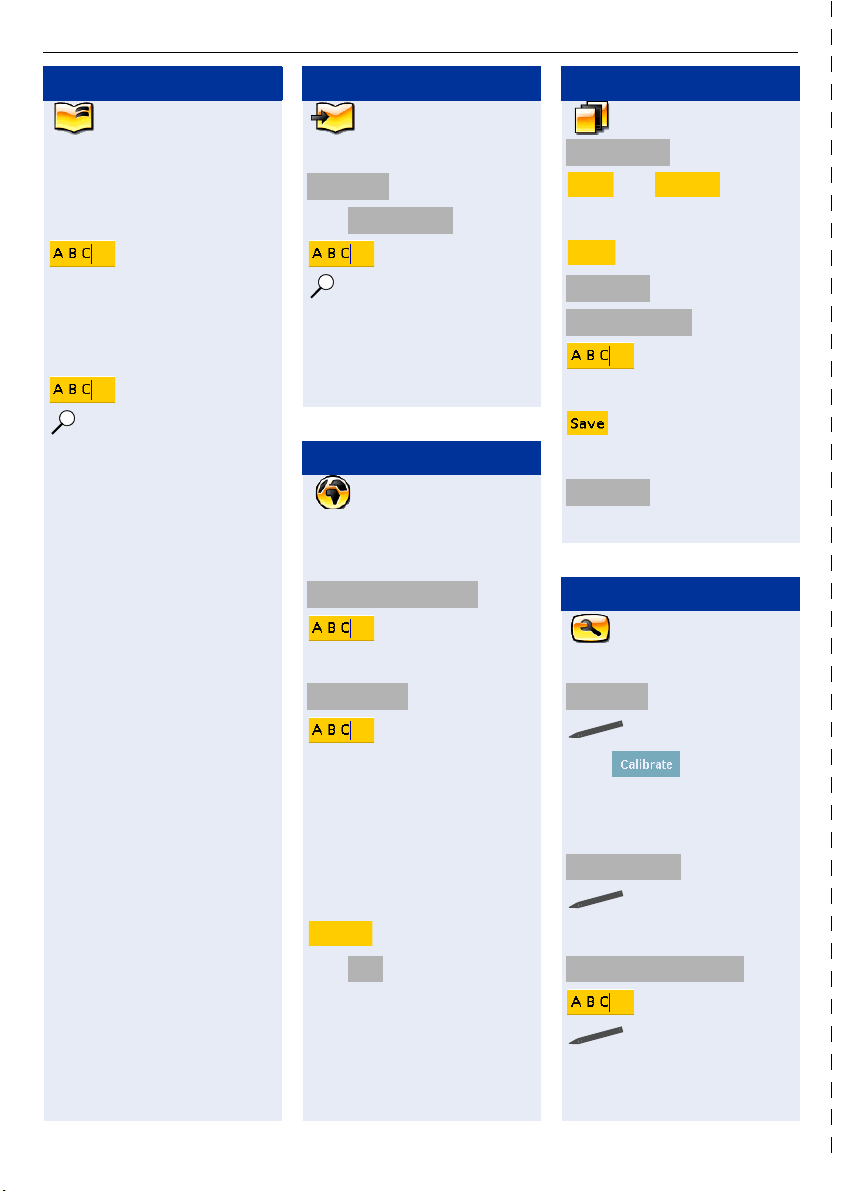

Wichtige Bedienprozeduren
10


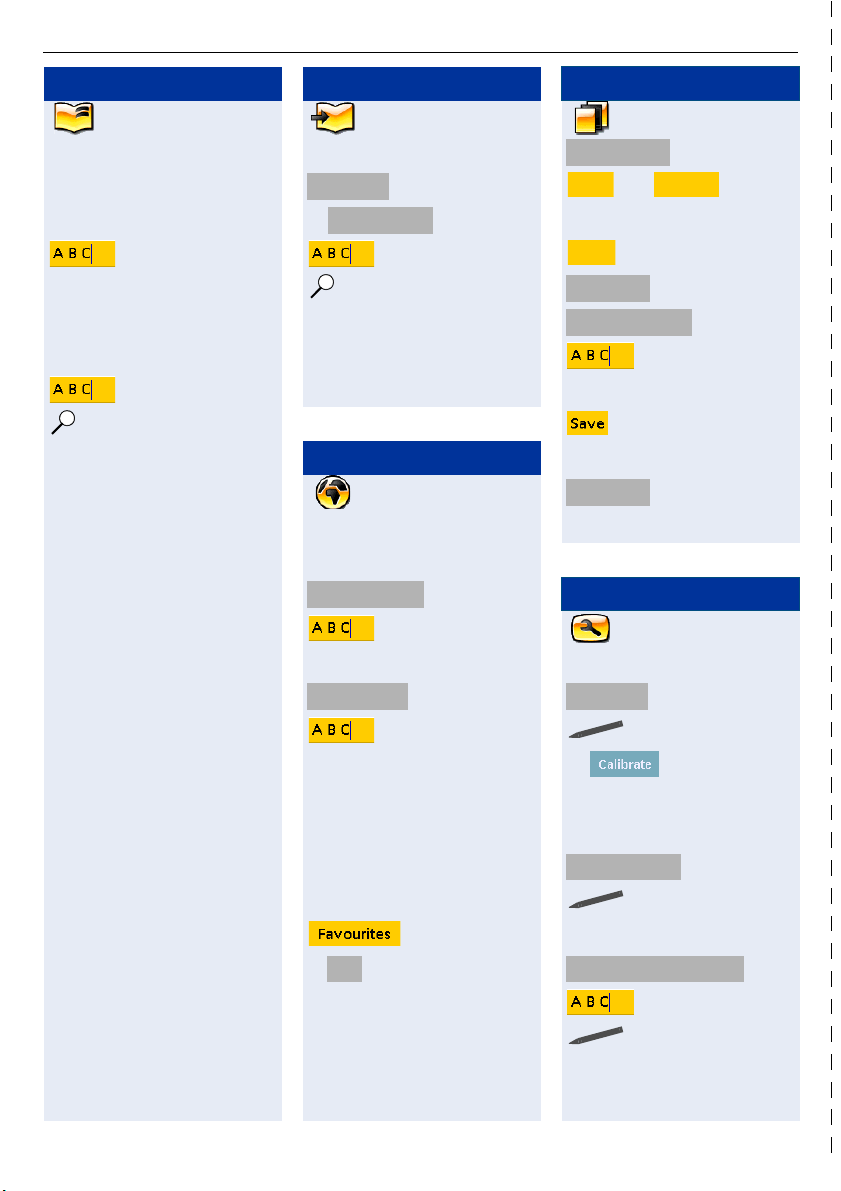

Pers. Telefonbuch
„ENB“ öffnen
Eintrag erstellen
eNeuer Eintrag
rsblättern
Informationen eingeben.
tsichern
Eintrag suchen/ansehen
Name eingeben
oder rsblättern
f
Eintrag wählen
hStandardrufnr .wählen
oder rsblättern
hweitere Rufnr. wählen
Sprachwahl hinzufügen
eVoiceDial-Add
n
tw
sNamen sprechen
tw
sNamen wiederholen
tw
Display-Hinweise beachten
Sprachwahl anwenden
n+ b+h
wSignalton abwarten
sNamen sprechen
Benutzerführung folgen!
Firmentelefonbuch
„LDAP“ öffnen
Eintrag suchen/ansehen
öffnen
oder öffnen
Name eingeben
tbzw. f
Eintrag wählen
hWahl
Browser
„Browser“ öffnen
Konfiguration
eEinstellungen
öffnen
Name/Kennwort eingeben
öffnen
URL der Startseite eingeben
tÄnderungen sichern
WAP-Seiten laden
eStartseite
oder
Favoritenliste öffnen
oder Adresse eingeben
tSeite laden
Basis Suche
Erweiterte Suche
Einstellungen für WEB Zugang
Startseite
Favoriten
URL
Kurzwahlliste
„Prog.“ öffnen
auswählen
und
Eintrag erstellen
auswählen
Name und Rufnr. eingeben
Eintrag wählen
auswählen
n
Einstellungen
„Anzeige“ öffnen
Displayeinstellungen
öffnen
Scroll-Leisten ziehen
oder klicken
Benutzerführung folgen!
Display-Sperre einschalten
öffnen
Zeitangabe markieren
Passwort eingeben
öffnen
Passwort eingeben
tÄnderungen sichern
SpeedDialApplet
Run Launch
Edit
empty
Enter Entry Manually
<Name>
Display
Displaysperre Zeit
Passwort für Displaysperre einrichten
oi.book Seite 10 Dienstag, 9. August 2005 8:18 08

11
Wichtige Bedienprozeduren
DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês

Notizen
oi.book Seite 11 Dienstag, 9. August 2005 8:18 08

General Notes and Information
12
General Notes and Information
Important Notes
The information provided in this document contains merely general descriptions
or characteristics of performance features which in case of actual use do not al-
ways apply as described or which may change as a result of further development
of the products.
An obligation to provide the respective performance features only exists if ex-
pressly agreed in the terms of contract.
The trademarks used are owned by Siemens AG or their respective owners.
Telephone Maintenance
• Always use a damp or antistatic cloth to clean the telephone. Never use a dry
cloth.
• If the telephone is very dirty, clean it with a diluted neutral cleaner containing
some form of surfactant, such as a dish detergent. Afterwards, remove all
traces of the cleaner with a damp cloth (using water only).
• Never use cleaners containing alcohol, cleaners that corrode plastic, or abra-
sive powders.
• Never allow the telephone to come into contact with staining or corrosive li-
quids, such as coffee, tea, juice or soft drinks.
Read the security notes and the user manual before using the
optiPoint application module.
Only use the plug-in power supply suitable for the equipment.
Do not operate the equipment in baths or shower rooms. The equip-
ment is not splash-proof.
Do not operate the equipment in environments where there is a dan-
ger of explosions.
Do not pass on the equipment without the documentation.
Never open the telephone or a key module. If you encounter any pro-
blems, contact System Support.
Use only original Siemens accessories Æpage 15!
Using other accessories may be dangerous, and will invalidate the
warranty and the CE mark.
$
Œ
oi.book Seite 12 Dienstag, 9. August 2005 8:18 08

General Notes and Information
13
DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês
Marks
Note! (for U.S.A and Canada only)
This equipment has been tested and found to comply with the limits for a Class B digital device, pur-
suant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a residential installation. This equipment ge-
nerates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no gua-
rantee that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV technician for help.
This product is a UL Listed Accessory, I.T.E., in U.S.A. and Canada.
Frequently Asked Questions
At which telephone can the optiPoint application module be operated?
The operation is possible at the following telephones:
• optiPoint 410 standard, optiPoint 410 advance
• optiPoint 420 standard, optiPoint 420 advance
• optiPoint 500 basic, optiPoint 500 standard, optiPoint 500 advance
Which applications can I use?
See fold-out page:
The device conforms to the EU guideline 1999/5/EG, as attested by
the CE mark.
This device has been manufactured in accordance with our certified
environmental management system (ISO 14001). This process
ensures that energy consumption and the use of primary raw ma-
terials are kept to a minimum, thus reducing waste production.
In accordance with EU directives, electrical/electronic devices and
batteries marked with this symbol may not be disposed of in hou-
sehold waste. To dispose of them, please use the return and recy-
cling systems available in your country.
Application with operation at ... optiPoint 410/420 optiPoint 500
1ENB (Personal phonebook) 99
2LDAP (Corporate directory) 9-
3Browser (WAP-Client) 9-
4Display (Configuration) 99
5Programs (Java Midlets) 9-
6Voice (Voice dialling) 9-
oi.book Seite 13 Dienstag, 9. August 2005 8:18 08

General Notes and Information
14
Which control elements are available?
See fold-out page:
Why is a function not available?
This may be due to one of the following reasons:
• The function is not available with operation at optiPoint 500 telephones
Æpage 13.
• The function has not been configured for your telephone - address any ques-
tions to Customer Support.
• Your communications platform does not support this function - contact your
Siemens sales representative to upgrade your system.
Where can I get the accompanying operating instructions?
• From your system administrator, who will have a CD-ROM containing your
User Guide in HTML and PDF format.
• On the Internet at http://www.siemens.com/hipath, under "Downloads"
Æ"User Guides" or, for the Realitis DX platform, at http://www.realitis.com.
Control element
7Tiltable lit color display (320 x 240 pixels)
8Keyboard (QWERTY) with upper and lower case capability
9Deletes character by character to the left
10 Deletes character by character to the right
11 Cancels current input/action
12 Jumps to the next element
13 Opens the display keyboard
14 Opens the context menu
15 Writes blanks
16 Shows details to a list entry
17 Adds an entry in a list or changes an existing entry
18 Selects the standard call number of a list entry
19 Navi-Key: moves the cursor to the left
20 Navi-Key: moves the cursor to the right
21 Navi-Key: moves the cursor upward or scrolls upward
22 Navi-Key: moves the cursor downward or scrolls downward
23 Navi-Key: moves the cursor into next line or runs a function
oi.book Seite 14 Dienstag, 9. August 2005 8:18 08

15
Important Operating Procedures

DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês

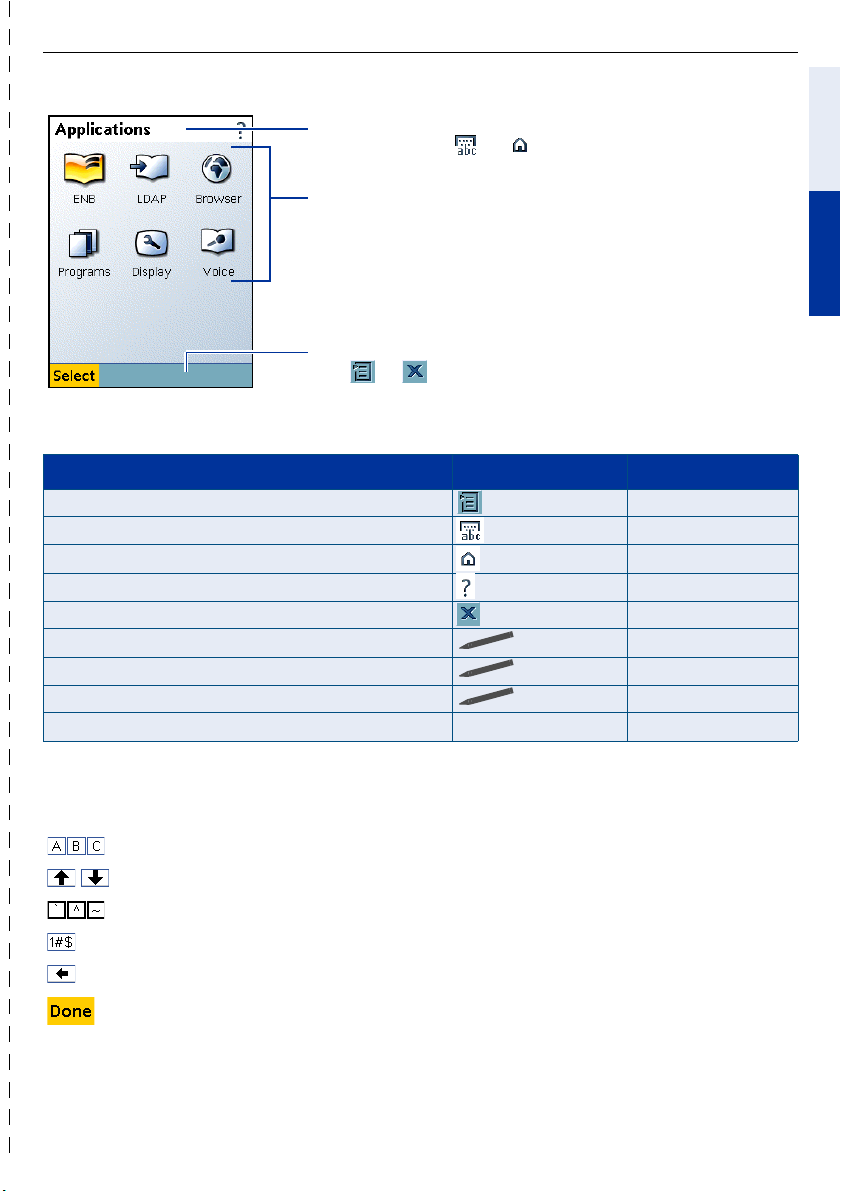

Important Operating Procedures
The graphic display has touch screen functionality. Alternativly you can select entries and call
functions with the navigation hardkeys on the device.
Display keyboard
You can alternatively use the display keyboard to enter text, numbers and special characters.
Use area e.g., for menus, lists, message windows etc.
If the content is too large, a scroll bar is displayed at the right
and bottom edge.
Applications are started by clicking on the image.
In the system bar are displayed the application names and
display keys like or .
In the application bar are displayed the display keys
like or .
Function Touchscreen Function key
Open context menu k
Open display keyboard (see below) d
Open start page without quitting current application kHome
Invoke Help function (optiPoint 410/420 only) kHelp
Close current application kExit
Choose entry click rs
Open selected entry double click t
Move cursor in input field click pq
Using speech dialing -b+ m
Enter characters and punctuation marks.
Switch from capital letters or small letters.
Switch to diacritical characters.
Switch to numbers and special characters.
Delete one character at a time to the left of the cursor.
Take over entered data and close the display keyboard.
oi.book Seite 15 Dienstag, 9. August 2005 8:18 08

Important Operating Procedures
16

Personal Telephone Dir.
open "ENB"
Set up entry
kNew Entry
rsbrowse
enter information
tsave
Search/view entry
enter name
or rschoose entry
l
Dial phone number
mdial Standard call no.
or rsbrowse
mdial further call no.
Add Voice Dialling
kVoiceDial-Add
n
tw
sspeak name
tw
srepeat name
tw
consider display hints
Using Voice Dialling
n+ b+m
wwait for signal tone
sspeak name
consider display hints
Company Telephone Dir.
open "LDAP"
Search/view entry
open
or open
enter name
tor l
Dial phone number
mDial
Browser
open "Browser"
Configuration
kSettings
open
enter name/password
open
enter home page URL
tsave changes
Load WAP-pages
kHome Page
or
open favorites
or enter URL
tload page
Basic Search
Advanced Search
Web access settings
Home Page
URL
Speed Dial List
open "Programs"
select
and
Create entry
select
enter name and call no.
Dial entry
select
n
Settings
open "Display"
Display settings
open
pull scroll bars
or click
follow instructions
Activate screen lock
öffnen
Specify time
Enter password
open
Enter password
tsave changes
SpeedDialApplet
Run Launch
Edit
empty
Enter Entry Manually
<Name>
Display
Screen Lock Time
Change Screen Lock Password
oi.book Seite 16 Dienstag, 9. August 2005 8:18 08

© Siemens AG 2005
Siemens Communications
Hofmannstr. 51 • D-81359 Munich
Ref. No.: A31003-A2056-M425-1-6Z19
Subject to availability. Right of modification reserved.
Printed in the Federal Republic of Germany.
09.08.2005
www.siemens.com/hipath
Die Informationen in diesem Dokument enthalten lediglich allgemeine Be-
schreibungen bzw. Leistungsmerkmale, welche im konkreten Anwen-
dungsfall nicht immer in der beschriebenen Form zutreffen bzw. welche
sich durch Weiterentwicklung der Produkte ändern können.
Die gewünschten Leistungsmerkmale sind nur dann verbindlich, wenn sie
bei Vertragsschluss ausdrücklich vereinbart werden. Die verwendeten Mar-
ken sind Eigentum der Siemens AG bzw. der jeweiligen Inhaber.
The information provided in this document contains merely general de-
scriptions or characteristics of performance which in case of actual use do
not always apply as described or which may change as a result of further de-
velopment of the products.
An obligation to provide the respective characteristics shall only exist if ex-
pressly agreed in the terms of contract. The trademarks used are owned by
Siemens AG or their respective owners.
쮕

খ
oi.book Seite 17 Dienstag, 9. August 2005 8:18 08
