Siemens optiPoint 410 S Manual

optiPoint 410 S
optiPoint 420 S
Informationen und
wichtige Bedienprozeduren
Information and
Important Operating Procedures

Bedienelemente – Operating Features
2
Bedienelemente – Operating Features
optiPoint 410 advance S + optiPoint display module
optiPoint 410 economy/economy plus/standard S
optiPoint 410 entry S
1
2
12
3
4
8
13
14
5
7
8
9
10
11
1
3
4
5
7
8
9
10
1
5
3
7
9
10

Bedienelemente – Operating Features
3
optiPoint 420 advance S + optiPoint self labelling key module
optiPoint 420 economy/economy plus/standard S
Erklärungen zum Bedienfeld siehe Æ4
Description of the control panel see Æ4
1
2
6
4
5
7
8
9
10
11
1
6
4
5
7
8
9
10

Bedienelemente – Operating Features
4
Welche Bedienelemente stehen mir zur Verfügung?
Siehe Seite 2 und 3:
Which operating features are available?
See page 2 and 3:
1Hörer
2Grafik-Display (z. B. 4 Zeilen mit je 24 Zeichen)
3Funktionstasten
4Mikrofon zum Freisprechen (nur optiPoint standard/advance)
5Lampen
6Funktionstasten mit automatischer Tastenbeschriftung
7Wähltastatur
8Tasten zum Blättern/Bestätigen von Funktionen
9Tasten für Telefoneinstellungen
10 Lautsprecher zum Lauthören und für Ruftöne
11 Display 2 Zeilen mit je 24 Zeichen
12 Beleuchtetes, kippbares Grafik-Display mit Touch-Screen Funktionalität
13 Taste zum Öffnen/Schließen des Kontextmenüs
14 Sprachwahl-Taste
1Handset
2Graphic display (e.g. 4 lines with 24 characters)
3Function keys
4Microphone for speakerphone mode (only optiPoint standard/advance)
5LEDs
6Function keys with automatic key labelling
7Keypad
8Keys for scrolling and confirming functions
9Keys for telephone settings
10 Speaker for open listening and ring tones
11 Display, 2 lines with 24 characters
12 Backlight, tilt-able graphics display with touch screen functionality
13 Key to open/close the context menu
14 Speech dialling key

Das optiPoint 410/420 S anschließen Connect the optiPoint 410/420 S
5
Das optiPoint 410/420 S anschließen
Connect the optiPoint 410/420 S
Beispiel: optiPoint 410/420 advance S
Example: optiPoint 410/420 advance S
3
4
5
6
7
8

Das optiPoint 410/420 S anschließen Connect the optiPoint 410/420 S
6
Welche Anschlussmöglichkeiten stehen mir zur Verfügung?
Siehe Seite 4:
*optional
Which capabilities of connecting are available?
See page 4:
*optional
1LAN-Schnittstelle zur Kommunikationsplattform
2LAN-Schnittstelle zum PC
3Steckernetzteil
4Kopfhörer*
5Hörer
6USB-Schnittstelle
7optiPoint Adapter*
8optiPoint Beistellmodule (z. B. optiPoint display module)*
1LAN Interface to Communication Platform
2LAN Interface to PC
3Plug-in Power Supply Unit
4Headset*
5Handset
6USB Interface
7optiPoint adapter*
8optiPoint sidecar module (e. g. optiPoint display module)*

Informationen zum Telefon
7
DeutschEnglish
Informationen zum Telefon
Wichtige Hinweise
Die Informationen in diesem Dokument enthalten allgemeine Beschreibungen
der technischen Möglichkeiten, welche im Einzelfall nicht immer vorliegen müs-
sen.Die gewünschten Leistungsmerkmale sind daher im Einzelfall bei Vertrags-
abschluss festzulegen.
Das Telefon soll nicht mit färbenden oder aggressiven Flüssigkeiten, wie z. B.
Tee, Kaffee, Säften oder Erfrischungsgetränken in Berührung kommen.
Telefon pflegen
• Reinigen Sie das Telefon mit einem feuchten Tuch oder einem Antistatiktuch.
Kein trockenes Tuch verwenden!
• Bei starker Verschmutzung reinigen Sie das Telefon mit verdünntem, tensid-
haltigen Neutralreiniger, z. B. Spülmittel. Entfernen Sie den Reiniger anschlie-
ßend restlos mit einem feuchten Tuch (nur Wasser).
• Verwenden Sie keine alkoholhaltigen oder kunststoffangreifenden Reini-
gungsmittel, auch kein Scheuerpulver!
Hinweise zum Aufstellen
• Das Telefon ist für den Betrieb in geschützten Räumen mit einem Tempera-
turbereich von 5 °C bis 40 °C ausgelegt.
• Um eine gute Freisprechqualität zu gewährleisten, achten Sie darauf den Be-
reich vor dem Mikrophon frei zu halten (vorne rechts). Die optimale Distanz
beträgt ca. 50 cm.
• Das Aufstellen in einem Raum mit hoher Staubentwicklung kann die Lebens-
dauer des Gerätes beeinträchtigen.
• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung oder anderen Hitze-
quellen aus. Dies kann zu Beschädigungen elektrischer Bauteile oder des Ge-
häuses führen.
• Stellen Sie das Telefon nicht in Bädern oder Duschräumen auf.
Betreiben Sie das Telefon nicht in explosionsgefährdeter Umge-
bung!
Benutzen Sie nur Siemens Original-Zubehör! Das Benutzen von an-
derem Zubehör ist gefährlich und führt zum Erlöschen der Garantie
und der CE-Kennzeichnung.
Öffnen Sie niemals das Telefon! Bei Problemen wenden Sie sich an
das zuständige Fachpersonal.

Informationen zum Telefon
8
Kennzeichen
Produktdaten
Die Bezeichnungsdaten des Telefons finden Sie auf dem Typenschild an der
Rückseite des Geräts; darauf ist die genaue Produktbezeichnung und Serien-
nummer angegeben. Diese Daten müssen Sie bei Kontakt mit unserer Service-
Abteilung stets angegeben, wenn Probleme oder Störungen auftreten.
Die Konformität des Gerätes zu der EU-Richtlinie 1999/5/EG wird
durch das CE-Kennzeichen bestätigt.
Dieses Gerät wurde unter einem zertifizierten Umweltmanage-
mentsystem (ISO 14001) hergestellt. Dieser Prozess stellt die Mini-
mierung des Primärrohstoff- und des Energieverbrauchs sowie der
Abfallmenge sicher.
Alle Elektro- und Elektronikgeräte sind getrennt vom allgemeinen
Hausmüll über dafür staatlich vorgesehene Stellen zu entsorgen.
Die sachgemäße Entsorgung und die getrennte Sammlung von Alt-
geräten dient der Vorbeugung von potentiellen Umwelt- und Ge-
sundheitsschäden. Sie sind eine Voraussetzung für die Wiederver-
wendung und das Recycling gebrauchter Elektro- und
Elektronikgeräte.
Ausführliche Informationen zur Entsorgung Ihrer Altgeräte erhalten
Sie bei Ihrer Kommune, Ihrem Müllentsorgungsdienst, dem Fach-
händler bei dem Sie das Produkt erworben haben oder Ihrem Ver-
triebsansprechpartner.
Diese Aussagen sind nur gültig für Geräte, die in den Ländern der
Europäischen Union installiert und verkauft werden und die der Eu-
ropäischen Richtlinie 2002/96/EC unterliegen. In Ländern außerhalb
der Europäischen Union können davon abweichende Bestimmun-
gen für die Entsorgung von Elektro- und Elektronikgeräten gelten.

Informationen zum Telefon
9
DeutschEnglish
Welche Eigenschaften und Anschlussmöglichkeiten hat mein optiPoint?
An welcher Kommunikationsplattform ist mein optiPoint angeschlossen?
Fragen Sie Ihre Systembetreuung, die Organisationseinheit oder die Person, die
für die Betreuung/Administrierung Ihrer Kommunikationsplattform und für Rück-
fragen zum Thema „Telefonie“ zuständig ist.
Wieso ist eine Funktion nicht verfügbar?
Dies kann folgende Ursachen haben:
• Die Funktion ist für Sie und Ihr Telefon nicht eingerichtet
• Ihre Kommunikationsplattform verfügt nicht über diese Funktion
bitte wenden Sie sich an Ihre Systembetreuung
Wo bekomme ich die ausführliche Bedienungsanleitung?
Im Internet http://www.siemens.de/hipath unter „Downloads“
Æ„Bedienungsanleitungen“.
Sie müssen nur Ihren Telefontyp wissen und an welcher Kommunikations-
plattform Ihr Telefon angeschlossen ist.
optiPoint
410 entry 410 economy 410 eco plus 410 standard 410 advance 420 economy 420 eco plus 420 standard 420 advance
Funktionstasten 8 12 12 12 19 12 12 12 18
Automatische Beschriftung - - - - - 9999
Vollduplex Freisprechfunktion - - - 99 --99
Displaybeleuchtung - - - 99 --99
Headset verbunden über...
• integrierte Schnittstelle
• Adapter - -- -
9
-
9
9
9
9
-
-
9
-
9
9
9
9
USB-Schnittstelle - - - - 9---9
Schnittstelle für Beistellgeräte - - - 99 --99
Adaptersteckplätze 000210021
10/100 Mbit/s Mini-Switch - - 999 -999

Informationen zum Telefon
10
Wie beschrifte ich die Tasten meines optiPoint?
Am optiPoint 420 S:
• Im Normalfall wird automatische die passende Beschriftung angezeigt.
• Zum Ändern der automatischen Tastenbeschriftung lesen Sie bitte die Infor-
mationen in der ausführlichen Bedienungsanleitung.
Am optiPoint 410 S:
• Per Hand auf den mitgelieferten Beschriftungsstreifen.
• Mit Computer via Internet:
Unter http://www.siemens.de/hipath Æ„Downloads“ Æ„Software“ finden
Sie das „Online Key Labelling Tool“ samt Bedienerführung.

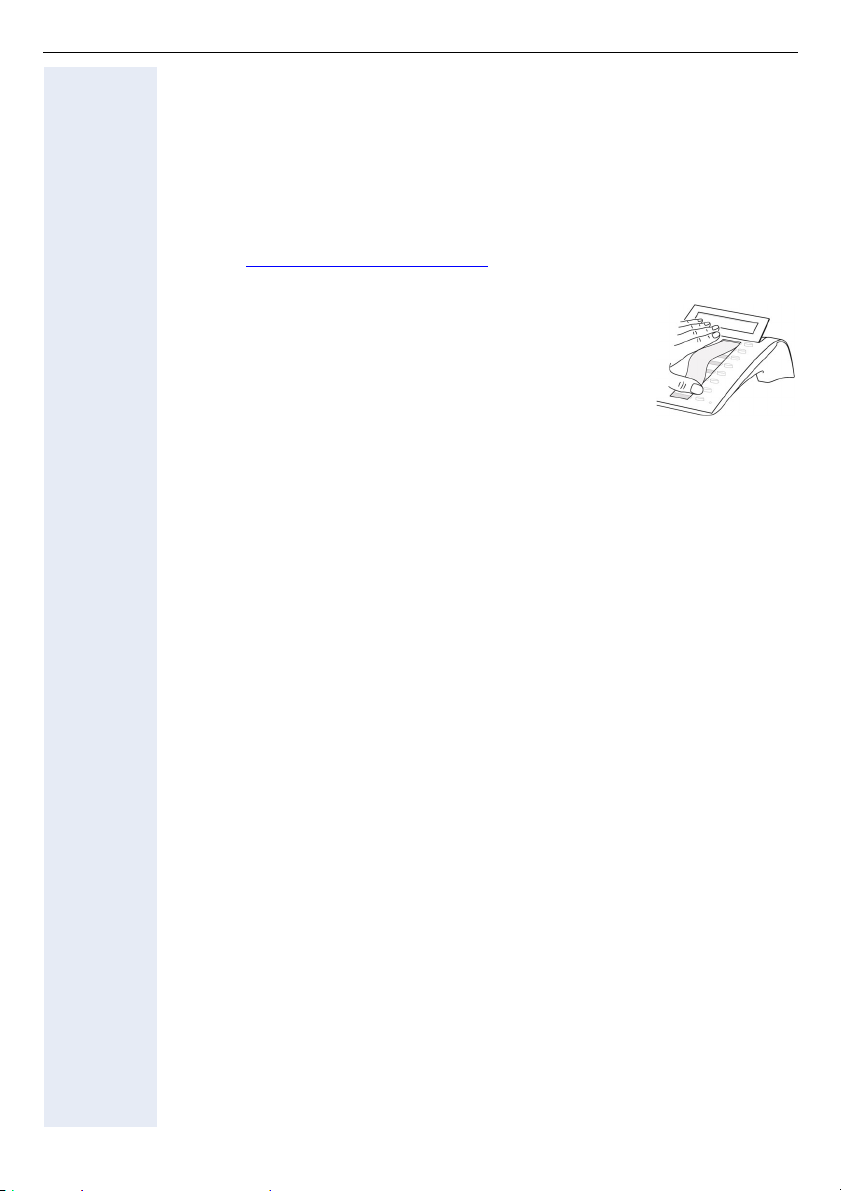

Legen Sie den beschrifteten Streifen in das entsprechende
Tastenfeld an Ihrem optiPoint und darüber die transparente
Abdeckfolie - matte Seite oben.
Welches Zubehör gibt es für mein Telefon?
Eine Übersicht von Beistellgeräten, Adaptern und Zubehör
Ihres optiPoint-Telefon finden Sie auf ÆSeite 19.
Hall-Effekt
Es kann vorkommen, dass die Stimme beim Telefonieren stark hallend klingt.
Dies ist jedoch kein Konstruktionsfehler Ihres Geräts, sondern wird meist durch
die vom Gesprächspartner verwendeten Einrichtungen verursacht. So kann es
beispielsweise bei der Telefonkonferenz daran liegen, dass Mikrofone und Laut-
sprecher neu ausgerichtet werden müssen.
Benutzerkennwort
Sie können die Benutzereinstellungen durch ein eigenes Kennwort im Menü
Einrichtung unter Lokale Funktionen und Benutzer-Passwort schützen.
