Siemens DG15025 User manual

DG80025
DG10025
DG12025
DG15025

I
DG ... 25
2
1
3 4
1 2 3 4 5 6

II
5
6
7
Type
Amm
Bmm
Cmm
Emm
836
841
-
900
DG 80
988
993
-
900
DG 100
1148
1153
300
900
DG 120
1378
1383
300
1000
DG 150
B
A

III
89
10
DG 80../100.. DG 120../150..

IV
11
12
13 13.1

V
14 15

VI
Empfohlene Anschlussarten Zweikreis / Recommended Configurations - Double-power
E1
16
In jedem Fall kann die Variante 19 nicht mit E4-Anschluss verwendet werden.
In any case, the variant 19 cannot be used with E4 connection.
17 18 19

VII
Empfohlene Anschlussarten Einkreis / Boiler Betrieb
Recommended Configurations - Single-power / Boiler mode operation
E1
16

1
de
Sicherheitshinweise
Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht gewerbliche Anwendungen
bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in
Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben,
sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen
Wohneinrichtungen.
• Das Gerät wie in Text und Bild beschrieben montieren und bedienen. Wir übernehmen keine
Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
• Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2 000 m über dem Meeresspiegel
bestimmt.
• Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser).
Stromschlaggefahr! Ziehen Sie im Fehlerfall sofort den Netzstecker oder schalten
Sie sofort die Netzspannung ab! Bei einer Undichtigkeit am Gerät sofort die
Kaltwasserzuleitung schließen.
• Das Gerät nur von einem Fachmann anschließen und in Betrieb nehmen lassen.
• Um Gefährdungen zu vermeiden, dürfen Reparaturen und Wartung nur von einem
Fachmann durchgeführt werden.
• Die gesetzlichen Vorschriften des jeweiligen Landes, des örtlichen Elektrizitäts-
Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um
Gefährdungen zu vermeiden.
• Die Anschlussleitung darf nicht an heißen Teilen anliegen. Die Isolierung konnte beschädigt
werden.
• Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein.
• Vor der Montage die Wasserzuleitung absperren. Netzstecker nicht einstecken bzw. das
elektrische Anschlusskabel spannungslos machen.
• Öffnen Sie niemals das Gerät, ohne vorher den Netzstecker zu ziehen bzw. ohne die
Stromzufuhr zum Gerät unterbrochen zu haben.
• Erst den Wasseranschluss vornehmen, das Gerät spülen und danach den
Elektroanschluss durchführen.
• Bei Installation des Gerätes oder des elektrischen Zubehörs die IEC 60364-7-701
(DIN VDE 0100-701) einhalten.
• Am Gerat dürfen keine Veränderungen vorgenommen werden.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung
und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt werden.
• Kinder vom Gerät fern halten.
• Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.
• Die Mischbatterie und das Warmwasserrohr können heiß werden. Kinder darauf hinweisen.
• Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.
• Keinen Dampfreiniger benutzen.
• Das Entkalken des Gerätes darf nur durch einen Fachmann erfolgen. Bei Entkalkern die
Warnhinweise des Herstellers beachten.

2
Nur für den Fachmann
Montageanleitung
Montieren Sie den Warmwasser Wandspeicher, wie im Bildteil beschrieben.
Beachten Sie die Hinweise im Text.
Die Bildseiten finden Sie am Anfang der Anleitung.
Montage
Montagevorbereitung
Geschlossener Betrieb
Nahe der Zapfstelle montieren, bei der das meiste Warmwasser entnommen wird. Es ist eine Baumuster geprüfte
Sicherheitsventil-Kombination einzubauen, bei einem Wasserdruck größer als 0,48 MPa (4,8 bar) ist zusätzlich ein
Druckminder-Ventil einzubauen und entsprechend einzustellen. Zwischen den Sicherheitsbaugruppen und dem Speicher darf
kein Absperrventil eingebaut werden.
Der Ablauf des Sicherheitsventils muss immer offen sein. Die Sicherheitsventil-Kombination muss für geschlossenen Betrieb
zugelassen sein (Baumuster geprüft):
Betrieb druckfest
• Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen.
Kein Verlängerungskabel verwenden.
• Es darf nur ein baumustergeprüftes Membran-Sicherheitsventil eingebaut werden.
• Während des Aufheizens muss Ausdehnungswasser sichtbar aus dem Ablauf des
Sicherheitsventils tropfen. Das Auslaufrohr des Sicherheitsventils muss zur Atmosphäre hin offen
gelassen werden.
• Das Sicherheitsventil verhindert, dass sich ein unzulässiger Überdruck im Speicher während
des Aufheizens bildet. Ausdehnungswasser muss über das Sicherheitsventil abfließen können.
• Die Abflussleitung darf nicht verschlossen werden!
• Abflussleitung für voll geöffnetes Sicherheitsventil dimensionieren. Die Abblaseöffnung des
Sicherheitsventils muss zur Atmosphäre hin geöffnet bleiben.
• Die Abblaseleitung der Sicherheitsgruppe ist mit einer stetigen Abwärtsneigung in frostfreier
Umgebung zu installieren. Eine regelmäßige Wartung und Betätigung des Sicherheitsventils ist
erforderlich, um Ablagerungen zu entfernen und um sicher zu sein, dass das Sicherheitsventil
nicht blockiert ist.
• Die Hinweise in der Montageanweisung Sicherheitsgruppe sind zu berücksichtigen.
• Zwischen Sicherheitsventil und Speicher darf kein Absperrventil eingebaut werden.
• Den mitgelieferten Aufkleber „Wä hrend der Heizzeit muss aus Sicherheitsgründen Wasser aus
der Ablaufleitung austreten! Nicht verschließen!“ gut sichtbar an der Abflussleitung anbringen.
• Das Sicherheitsventil muss regelmäßig betätigt werden, um die Funktion zu überprüfen und
Kalkablagerungen zu entfernen.
Betrieb drucklos
• Das Gerät nur offen (drucklos) und für eine Zapfstelle verwenden. Der Warmwasser-
Auslauf dient zum Druckausgleich und darf nur an die dafür geeignete Armatur
angeschlossen werden. (Bestell-Nr. BZ11114, BZ12411).
• Der Auslauf der Armatur muss immer frei sein. Keine Perlatoren (Luftsprudler) oder
Brausearmaturen verwenden.
• Die Anweisungen für offene Wassererwärmer, die mit einem Sprühkopf verwendet werden,
müssen angeben, dass der Sprühkopf regelmäßig von Kesselstein gereinigt werden muss.
• Die Installationsanweisungen für offene Wassererwärmer müssen angeben, dass der Auslauf
nicht an andere als an die angegebenen Ventile und Armaturen angeschlossen werden darf.

3
Sicherheitsventil-Kombination AK030300 bzw. Sicherheitsventil-Kombination mit Druckminderventil AK040300 können mit han-
delsüblichem Thermostat - Vormischer montiert werden.
Hinweis: Nach dem Energie-Einspargesetz muss bei mehr als 5 m langen Warmwasser-Leitungen die Temperatur im
Leitungsnetz auf 60ºC begrenzt werden.
Offener Betrieb
Es ist eine geeignete Überlauf-Mischbatterie einzubauen:
BZ12411 Wand-Temperierbatterie mit Wannenauslauf, Brauseschlauch und Handbrause; oder BZ11114 Wandbatterie mit
Brauseschlauch und Handbrause.
Der Auslauf der Armatur muss immer frei sein.
Keinen Perlator (Luftsprudler) verwenden!
Im Kaltwasser-Zulauf ist ein Rückflussverhinderer einzubauen.

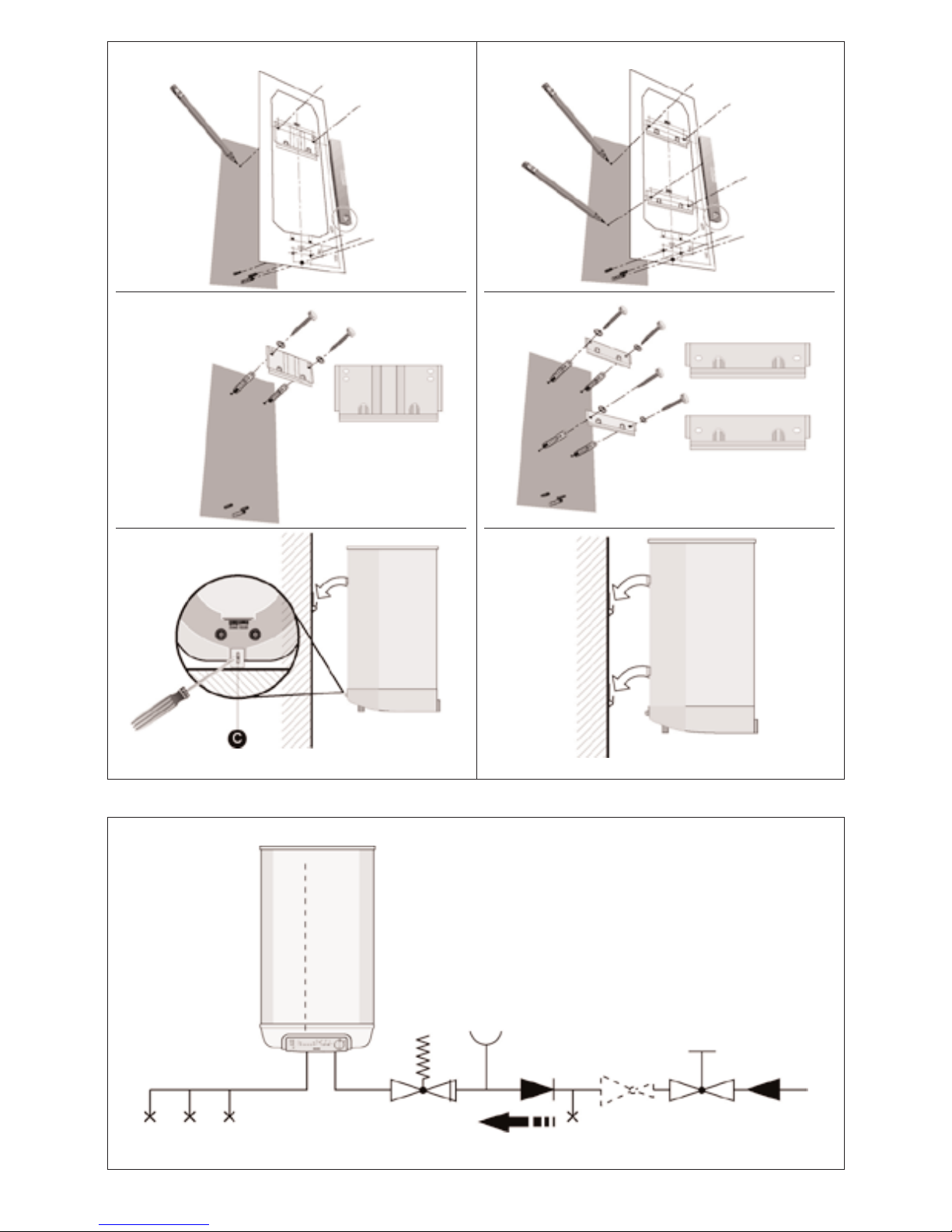

Wandmontage (Seite II, Bilder 6 bis 9)
Die Montageschablone ist auf der Verpackung. Zum Wechseln von Heizflansch und Korrosionsschutz-Anode muss unterhalb
des Speichers ein Platz von mindestens 500 mm frei bleiben. Geeignete Schrauben mit mindestens 12 mm Durchmesser ver-
wenden.
Bei Leichtbau-Wänden eine spezielle Tragekonstruktion vorsehen.
DG120 und DG150 mit beiden Halterungen montieren. DG80 und DG100 mit dem Wandabstandhalter C senkrecht ausrichten.
Wasseranschluss (Seite III / IV, Bilder 10 bis 12)
Nur lösbare Verbindungen sind zulässig!
Vor dem Anschluss der Armaturen die Wasserrohre gründlich durchspülen, um Verunreinigungen zu entfernen.
Ist das Sicherheitsventil bei geschlossenem Betrieb nicht direkt über dem Ablauf, muss das Ablaufrohr mit einer stetigen
Abwärtsneigung, in einer frostfreien Umgebung montiert werden.
Einsatzbereich in Wässern beachten. Siehe technische Daten Seite 6.
Betriebsarten
Einkreisbetrieb
Anschluss ohne Niedertarif-Kontakt:
Der Speicher heizt mit der eingestellten Leistung.
Die Taste Schnellheizen wird nur für die Reset- oder Diagnosefunktion genutzt.
Anschluss mit Niedertarif-Kontakt:
Wird die Taste Schnellheizen betätigt, heizt das Gerät einmalig mit der eingestellten Leistung auf. Alle 6 LED Anzeigen
Wärmeinhalt leuchten auf, sobald die eingestellte Temperatur erreicht wird. Das Gerät schaltet sich anschließend
wieder automatisch ab.
Zweikreisbetrieb
Anschluss ohne Niedertarif-Kontakt:
Der Speicher heizt mit der eingestellten Grundleistung.
Die „Schnellheiz-Funktion“ aktiviert einen Aufheizzyklus bei höherer installierter Leistung um den Aufheizvorgang zu
Beschleunigen. Um diese Funktion zu starten die Taste Schnellheizen drücken, die LED Schnellheizen leuchtet auf. Die
Funktion schaltet sich wieder automatisch ab, sobald die eingestellte Temperatur erreicht wurde. Die LED Schnellheizen
erlischt.
Anschluss mit Niedertarif-Kontakt:
Während der Niedertarif-Zeit heizt das Gerät mit der eingestellten Grundleistung.
Die „Schnellheiz-Funktion“ aktiviert einen Aufheizzyklus bei höherer installierter Leistung um den Aufheizvorgang zu
Beschleunigen. Um diese Funktion zu starten die Taste Schnellheizen drücken, die LED Schnellheizen leuchtet auf.
Die Funktion schaltet sich wieder automatisch ab, sobald die eingestellte Temperatur erreicht wurde.
Die LED Schnellheizen erlischt.
In der restlichen Zeit heizt das Gerät nicht.

4
Wird die Taste Schnellheizen betätigt heizt das Gerät einmalig mit der eingestellten Leistung auf. Alle 6 LED Anzeigen
Wärmeinhalt leuchten auf, sobald die eingestellte Temperatur erreicht wird. Das Gerät schaltet sich anschließend wieder
automatisch ab.
Boilerbetrieb
Anschluss ohne Niedertarif-Kontakt:
Das Gerät heizt im Normalfall nicht.
Wird die Taste Schnellheizen betätigt heizt das Gerät einmalig mit der eingestellten Leistung auf. Alle 6 LED Anzeigen
Wärmeinhalt leuchten auf, sobald die eingestellte Temperatur erreicht wird. Das Gerät schaltet sich anschließend
wieder automatisch ab.
Jeder weitere Aufheizvorgang muss durch Drücken der Taste Schnellheizen gestartet werden.
Elektroanschluss
Stromschlaggefahr!
Der Leistungsschalter „S1“ darf nur im Stromlosen Zustand betätigt werden!!

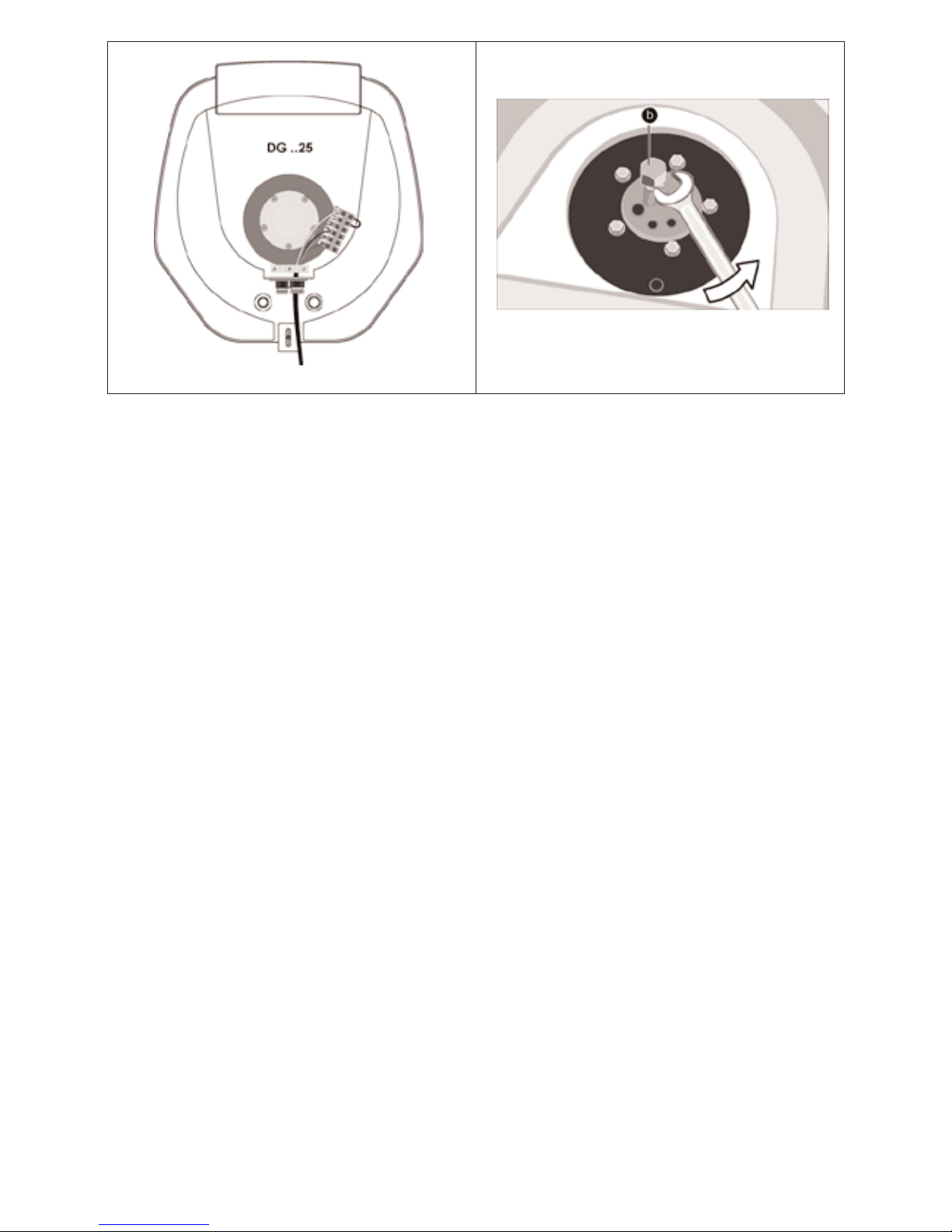

Geräte Unterkappe abnehmen, dazu Schrauben herausdrehen (Seite IV, Bild 13, 13.1)
Kabel durch Kabelverschraubung und Zugentlastung führen und anschließen, danach Kabelverschraubung und Zugentlastung
festziehen. (Seite V, Bild 14)
Bitte überprüfen Sie, ob die elektrische Haus-Installation für die vom Gerät bezogene maximale Leistung ausgelegt ist ( Daten
vom Typenschild beachten ) und dass der Querschnitt der elektrischen Anschlussleitung geeignet ist und nicht weniger als
2,5mm2beträgt.
Betriebsart
Den Leistungsschalter„S1“ auf der Elektronikplatine in die richtige Betriebsart stellen.
Die gewünschte Leistung entsprechend der Anschlussbeispiele anschließen

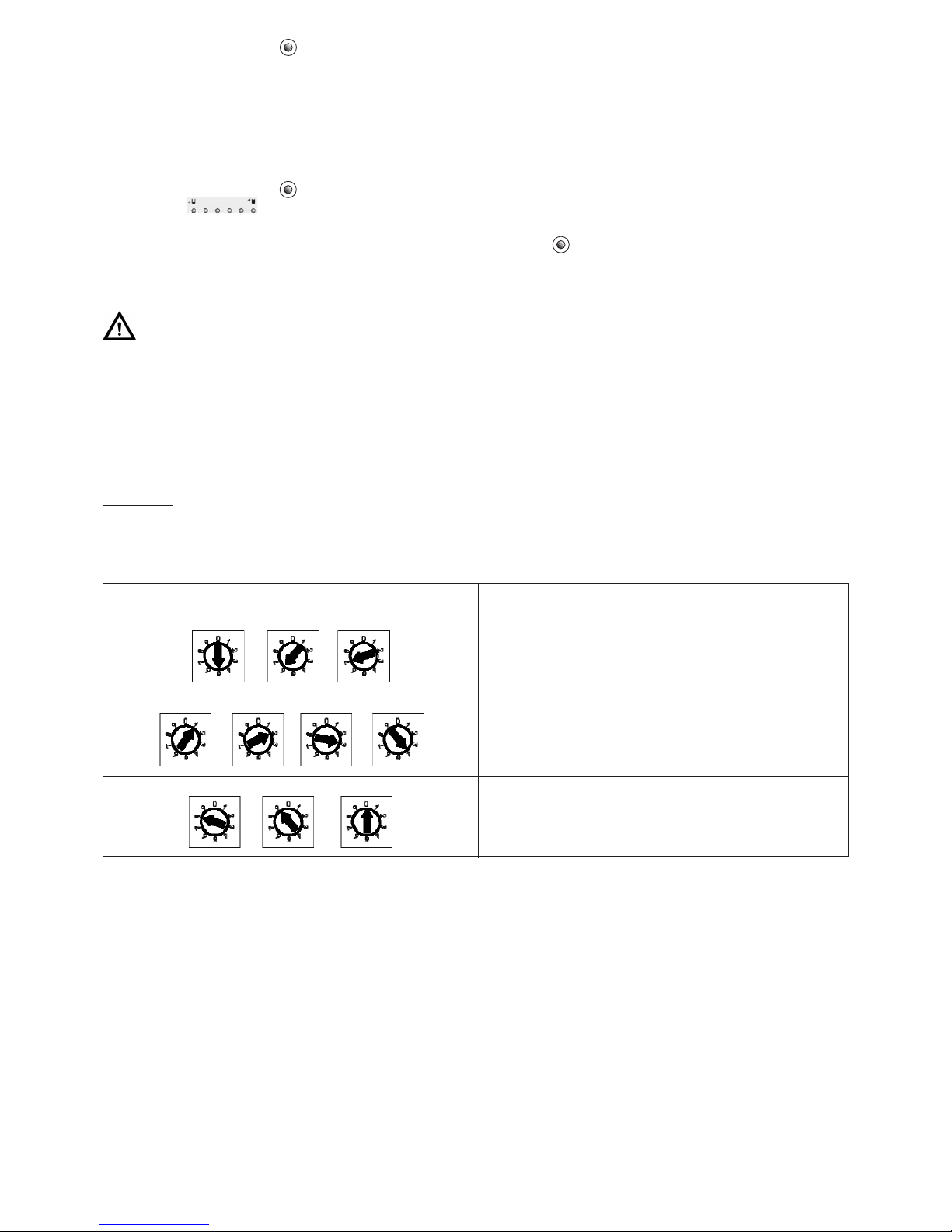

Leistungsschalter “S1” Betriebsart
Zweikreisschaltung Positionen 5 / 6 / 7
Einkreisschaltung Positionen 1/ 2 / 3 / 4
Boilerschaltung Positionen 8 / 9 / 0
Der Leistungsschalter ist herstellerseitig auf Position 5 bei DG80025 und DG10025 bzw. Position 6 bei DG12025 und
DG15025 voreingestellt.
Zweikreis
Abhängig von der Hausinstallation sind folgende Anschlussvarianten möglich:
Siehe Tabelle empfohlene Anschlussarten Zweikreisschaltung (Seite VI)
• Variante A, (Seite VI, Bild 16):
Wird kein Niedrigtarifstrom verwendet, Brücke zwischen L1 und L1T nicht entfernen.
• Variante B, (Seite VI, Bild 17)
Ausgang der Schaltuhr (vom Elektrizitäts-Versorgungsunternehmen geschaltet) mit L1 und L1T verbinden.
• Variante C, (Seite VI, Bild 18)
Geschaltete Phase L1T (Anschluss für Niedrigtarifstrom) an Klemme L1T anschließen.
• Variante D, (Seite VI, Bild 19)
Geschaltete Phase L1 an Klemme L1 und L1T anschließen.

5
Einkreis
Abhängig von der Hausinstallation sind folgende Anschlussvarianten möglich:
Siehe Tabelle empfohlene Anschlussarten Einkreisschaltung (Seite VII)
Leistungsschalter „S1“ auf der Elektronik in die Positionen 1 / 2 / 3 / 4 „Einkreis“ Schaltung einstellen
Boiler
Abhängig von der Hausinstallation sind folgende Anschlussvarianten möglich:
Siehe Tabelle empfohlene Anschlussarten Boilerschaltung (Seite VII)
Leistungsschalter „S1“ auf der Elektronik in die Positionen 8 / 9 / 0 „Boiler“ Schaltung einstellen.
Zuletzt das entsprechende Schaltbild (E1/E2/E3/E4) mit der entsprechenden Leistungsschalterposition „S1“ von der
beigepackten Klebefolie abtrennen und in das vorgesehene Feld in der Haube einkleben. Das Hinweisschild über die instal-
lierte Schaltung und Anschlussleistung ausfüllen und außen auf die Abdeckung kleben.
Erstinbetriebnahme
Wichtig!!
Speicher füllen und durchspülen, bis das Wasser an allen Warmwasser-Zapfstellen austritt, da sonst der
Temperaturfühler und die Halterung beschädigt wird und ausgetauscht werden muss.
Beim Aufheizen muss Ausdehnungswasser aus dem Ablauf des Sicherheitsventils (geschlossener Betrieb) bzw. aus der
Mischbatterie (bei offenem Betrieb) tropfen. Das erste Aufheizen überwachen.
Temperaturbegrenzung (Seite I, Bilder 2 bis 4)
1. Temperaturwähler auf Position ” •” stellen und abziehen.
2. Stellring abziehen und so aufsetzen, dass „40°C“ oder „60ºC“ beim Bezugspunkt „C“ auf der Bedienblende stehen. Es sind
auch Zwischenstellungen möglich.
3. Temperaturwähler wieder aufsetzen.
Wartung:
Reparaturen dürfen nur von einem von uns konzessionierten Kundendienst durchgeführt werden, um Gefährdungen
zu vermeiden.
Die erste Wartung durch unseren Kundendienst sollte etwa zwei Jahre nach dem ersten Betrieb erfolgen. Dabei wird das Gerät
eventuell entkalkt. Danach wird der Kundendienst einen Termin für die nächste Wartung empfehlen.
E-Nr. und FD-Nr. angeben wenn der Kundendienst gerufen wird!
Entkalken
Vor dem Entkalken muss das Gerät entleert werden. Bei spannungsfreiem Gerät so lange heißes Wasser zapfen, bis kaltes
Wasser kommt. Dann Absperrventil im Zulauf schließen, die Warmwasser-Ventile aller angeschlossenen Armaturen öffnen und
das Gerät über das Sicherheitsventil entleeren. Es bleiben noch einige Liter Wasser im Gerät.
Zum völligen Entleeren die vier Schrauben der Abdeckung lösen und die Abdeckung abnehmen. (Seite IV, Bild 13 13,1). Den
Verschluss „b“ des Ablaufstutzens abschrauben (Seite V, Bild 15) Restwasser läuft ab.
Das Gerät entkalken. Der spezial-emaillierte Stahlbehälter und die Schutzanode dürfen nicht mit Entkalker in Berührung kom-
men, nicht mit Pumpe arbeiten! Heizung ausbauen und entkalken, Auslaufrohr mechanisch reinigen und lose Kalkreste entfer-
nen.
Bei einem offenen Betrieb kann zum Entleeren ein Ventil zwischen Armatur und Kaltwasserzulauf des Speichers eingebaut
werden.
Je nach Dauer der Niedertarifzeit von 8 h oder 4 h, und der angeschlossenen
Leistung (siehe Anschlussarten Seite 7) den Leistungsschalter „S1“ auf der
Elektronik in die richtige
Positionen 5 / 6 / 7 der „Zweikreis“ Schaltung einstellen.

6
DG12025
120,0
162
10,3
5,1
3,4
2,6
1,7
Technische Daten
Modell
Inhalt
Gewicht gefüllt
zulässiger
Betriebsüberdruck
Aufheizzeit in Stunden
bei Kaltwasserzulauf
von ca. 15°C auf 85°C
Warmwasser
Wasseranschluss
Modell
Zweikreis-Betrieb
Anschließbare Leistung
Absicherung für
Grund-Leistung (min. xx A)
Absicherung für
Stark-Leistung (max. xx A)
Modell
Einkreis-Betrieb
Anschließbare
Leistung
Absicherung
1/N/PE~230V
1/N/PE~230V
1/N/PE~230V
1/N/PE~230V
2/N/PE~230V
2/N/PE~230V
3/N/PE~230V
1kW
2kW
3kW
4kW
3kW
4kW
6kW
DG80025 - DG15025
1 kW 1/N/PE~230 V // 1 x min 10 A
2 kW 1/N/PE~230 V // 1 x min 10 A
3 kW 1/N/PE~230 V // 1 x min 16 A
4 kW 1/N/PE~230 V // 1 x min 20 A
3 kW 2/N/PE~230 V // 2 x min 16 A
4 kW 2/N/PE~230 V // 2 x min 10 A
6 kW 3/N/PE~230 V // 3 x min 10 A
Liter
kg
Mpa
(bar)
1kW
2kW
3kW
4kW
6kW
DG80025
80,0
106
6,8
3,4
2,3
1,7
1,1
DG10025
100,0
133
8,5
4,3
2,8
2,1
1,4
DG15025
150,0
197
12,8
6,4
4,3
3,2
2,01
DG12025DG80025 DG10025 DG15025
6,0 (0,6)
G 1/2” Aussengewinde
1/N/PE~230V
2/N/PE~230V
2/N/PE~230V
3/N/PE~230V
1 - 4 kW 1/N/PE~230 V min 10 A // max 20 A
2 - 4 kW 1/N/PE~230 V min 10 A // max 20 A
3 - 4 kW 1/N/PE~230 V min 16 A // max 20 A
1 - 4 kW 2/N/PE~230 V min 10 A // max 20 A
2 - 4 kW 2/N/PE~230 V min 10 A // max 20 A
3 - 4 kW 2/N/PE~230 V min 16 A // max 20 A
1 - 6 kW 2/N/PE~230 V min 10 A // max 20 A
2 - 6 kW 2/N/PE~230 V min 10 A // max 20 A
3 - 6 kW 2/N/PE~230 V min 16 A // max 20 A
1 - 6 kW 3/N/PE~230 V min 10 A // max 20 A
2 - 6 kW 3/N/PE~230 V min 10 A // max 20 A
3 - 6 kW 3/N/PE~230 V min 16 A // max 20 A
Einsatzbereich in Wässern Gesamthärte
Elektrische Leitfähigkeit
[°dH]
[µS/cm]
≥6
≥100
DG12025
C
L
2709
12,541
15
37,8
220
(kWh)
(kWh)
(dB)
(%)
(I)
Modell
Energieeffizienzklasse
Zapfprofil
Jahresenergieverbrauch
Täglicher Stromverbrauch
Schallleitungspegel
Warmwasserbereitungs-
Energieeffizienz
Mischwassermenge 40 °C
(15 °C/65 °C) (I)
DG80025
C
M
1378
6,405
15
37,3
143
DG10025
C
L
2712
12,557
15
37,8
179
DG15025
C
L
2711
12,553
15
37,8
270

7
Eine Störung, was tun
Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit.
Bitte prüfen Sie, ob aufgrund folgender Hinweise die Störung selbst behoben werden kann.
Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
Im Normalbetrieb leuchtet die LED „Anode“ konstant, die LED „Service" ist aus.
Blinkt eine der beiden LEDs, zeigt das einen „Fehlerzustand“ an.
In Fehlerfall das Gerät nicht von der Stromversorgung trennen.
Um den Fehlerzustand möglicherweise selbst zu beheben gibt es zwei Vorgehensweisen:
RESET: Bitte zuerst das Gerät zurücksetzen ➜RESET, dazu wie folgt vorgehen:
Zuerst den Drehknopf auf die Stellung ” •” drehen
Anschließend die Schnellheiztaste drücken.
Wenn die Ursache des „Fehlerzustands“ unmittelbar nach dem Zurücksetzen nicht mehr besteht, setzt das Gerät wieder
seine normale Betriebs-Funktion fort. Andernfalls geht das Gerät wieder in den „Fehlerzustand“ zurück.
Diagnoseprogramm: Um den „Fehlerzustand“ genauer zu definieren verfügt das Gerät über ein Diagnoseprogramm. Das
Programm bitte wie folgt aktivieren:
Die Starkheiztaste mindestens 5 Sekunden gedrückt halten.
Die Art der Störung wird nun von den 6 LEDs Wärmeinhalt wie in der folgenden Tabelle dargestellt, angezeigt:
1 2 3 4 5 6
Anode
Service
Stark Heizung
Taste
Stark Heizung
Wärmeinhaltsanzeige - Lampe (LED)
Modell
Boiler-Betrieb
Anschließbare
Leistung
Absicherung
1/N/PE~230V
1/N/PE~230V
1/N/PE~230V
2/N/PE~230V
2/N/PE~230V
2/N/PE~230V
3/N/PE~230V
3/N/PE~230V
3/N/PE~230V
2kW
3kW
4kW
2kW
3kW
4kW
2kW
3kW
6kW
DG80025 - DG15025
2 kW 1/N/PE~230 V // 1 x min 10 A
3 kW 1/N/PE~230 V // 1 x min 16 A
4 kW 1/N/PE~230 V // 1 x min 20 A
2 kW 2/N/PE~230 V // 2 x min 10 A
3 kW 2/N/PE~230 V // 2 x min 10 A
6 kW 2/N/PE~230 V // 2 x min 16 A
2 kW 3/N/PE~230 V // 3 x min 10 A
3 kW 3/N/PE~230 V // 3 x min 10 A
6 kW 3/N/PE~230 V // 3 x min 10 A

8
Anzeigelampe (LED) Status Ursache / Fehler Behebung Wer
Wärmeinhaltsanzeige -
Lampen (LED)
Anode Service Stark Heizung
ein
ein
ein
ein
ein
ein
ein
aus
ein
blinken
blinken
blinken
blinken
blinken
blinken
blinken
blinken
blinken
Fachmann
Fachmann
Fachmann
Fachmann
Fachmann
Fachmann
Fachmann
Fachmann
Fachmann
aus
aus
aus
aus
aus
aus
aus
aus
blinken
ein
ein
ein
-
-
ein
ein
-
-
ein
-
-
-
ein
-
ein
-
-
siehe
unten
(*)
siehe
unten
(*)
siehe
unten
(*)
siehe
unten
(*)
siehe
unten
(*)
siehe
unten
(*)
siehe
unten
(*)
siehe
unten
(*)
siehe
unten
(*)
-
-
-
ein
ein
-
-
ein
-
ein
-
ein
-
-
-
-
-
-
ein
ein
-
-
-
-
-
-
-
123456
Interner
Eletronikfehler
Der Speicher
hat ohne
Wasserfüllung
aufgeheizt
Warmwasser-
Temperatur im
Speicher zu
hoch
Interner
Eletronikfehler
Interner
Eletronikfehler
Temperatur
Sensor
defekt
Temperaturfehler
zwischen
Heizung / Sensor
Anodenfehler
Temperatur-
wähler
defekt
Elektronik ist intern gesperrt, 15 Minuten warten,
dann Reset starten
Schalten Sie das Gerät aus.
Überprüfen Sie die Ursachten für den Wassermangel
(Leckverlust, fehlerhafte Wasseranschlüsse, usw.)
Wenn der Fehler bestehen bleibt bitte
Kundendienst verständigen
Starten Sie die Reset Funktion.
Warten Sie bis der Speicher abgekühlt ist // ggfs
spülen.
Wenn der Fehler bestehen bleibt bitte Kundendienst
verständigen
Reset starten.
Wenn der Fehler bestehen bleibt bitte Kundendienst
verständigen
Reset starten.
Wenn der Fehler bestehen bleibt bitte Kundendienst
verständigen
Reset starten.
Wenn der Fehler bestehen bleibt bitte Kundendienst
verständigen
Reset starten.
Wenn der Fehler bestehen bleibt bitte Kundendienst
verständigen
Überprüfen ob der Speicher mit Wasser gefüllt ist.
Wenn der Fehler bestehen bleibt bitte Kundendienst
verständigen
Kein Reset möglich.
Bitte Kundendienst verständigen
(*) die dritte LED zeigt an, ob der Niedertarif-Kontakt korrekt angeschlossen wurde:
Dritte LED "ein" wenn Niedertarif-Kontakt an.
Dritte LED "aus" wenn Niedertarif-Kontakt aus.
Ist die dritte LED während der Niedertarif-Zeit aus, so liegt ein Fehler bei der Installation des Niedertarif-Kontakts vor.
Bei Installation des Geräts ohne Niedertarif-Kontakt ist die dritte LED immer an.
Hinweis:
Im „Fehlerzustand“ ist das Gerät außer Betrieb.
Im Falle eines „Anodenfehlers" oder eines "Potentiometerfehlers" kann das Gerät manuell für einen Erwärmungszyklus
aktiviert werden indem Sie die Starkheiztaste drücken. Das Gerät heizt in diesem Fall bis eine Wassertemperatur von 40°C
erreicht wird. Das Gerät heizt mit der installierten Leistung bei Einkreis- und Boileranschluss, bei Zweikreisanschluss heizt es
je nach angeschlossener Grundleistung mit 1kW oder 2 kW oder 3 kW auf.
Konnte der Fehler nicht behoben werden, nehmen Sie bitte Kontakt zum Kundendienst auf.
Hinweis:
Wenn das Gerät mit Wasser befüllt ist und normal funktioniert (es liegt kein Fehler vor), darf das Gerät nicht von der
Netzspannung getrennt sein, da ansonsten die Fremdstromanode nicht mehr funktioniert und das Gerät durchrostet.
Für derartige Beanstandungen übernehmen wir keine Gewährleistung und Garantie.
Nach der Montage übergeben Sie bitte dem Benutzer die Gebrauchsanleitung und erklären ihm das Gerät.

9
Für Benutzer und Fachmann
Gebrauchsanleitung
Bevor Sie das Gerät benutzen, lesen Sie bitte sorgfaltig diese Gebrauchsanleitung!
Sicherheitshinweise
• Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht-gewerbliche Anwendungen bestimmt.
Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen
und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen
Wohneinrichtungen.
Stromschlaggefahr!
Schalten Sie im Fehlerfall sofort die Netzspannung ab.
• Wir Übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser
Anleitung entstehen.
• Der Warmwasser Wandspeicher darf nur von einem Fachmann angeschlossen und in
Betrieb genommen werden.
• Reparaturen dürfen nur von einem Fachmann durchgeführt werden, um Gefährdungen zu
vermeiden.
• Der Warmwasser Wandspeicher muss in einem frostfreien Raum installiert werden.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung
und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren versehen. Kinder
dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt werden.
• Kinder vom Gerät fernhalten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem
Gerät spielen.
• Die Mischbatterie und das Warmwasserrohr können heiß werden.
• Im Störungsfall bitte sofort die Sicherungen ausschalten.
Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schließen. Die Störung nur
durch den Werkskundendienst oder einen anerkannten Fachbetrieb beheben lassen.
• Wenn der Speicher mehr als drei Monate nicht benutzt wurde, muss er durchgespült werden,
bis keine Blasen mehr austreten.
• Wenn das Gerät mit Wasser befüllt ist und normal funktioniert (es liegt kein Fehler vor), darf
das Gerät nicht von der Netzspannung getrennt sein, da ansonsten die Fremdstromanode nicht
mehr funktioniert und das Gerät durchrostet.
Für derartige Beanstandungen übernehmen wir keine Gewährleistung und Garantie.
Bitte die ausführlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und
beachten!

10
Ihr neues Gerät
Die Warmwasser Wandspeicher DG80025 – DG15025 mit elektronischer Regelung sind für die Erwärmung von Trinkwasser
nach DIN 1988 vorgesehen.
Sie können bedarfsgerecht Warmwasser bis 85°C bereitstellen und je nach Betriebsweise eine oder mehrere Zapfstellen
(Entnahmestellen) versorgen. Das Wasser wird elektrisch aufgeheizt. Auf der Bedienblende wird die aktuell verfügbare
Warmwassermenge durch 6 LEDs angezeigt. Die Warmwasser Wandspeicher sind mit einem aktiven, elektronischen
Korrosionsschutz (Fremdstromanode) ausgestattet.

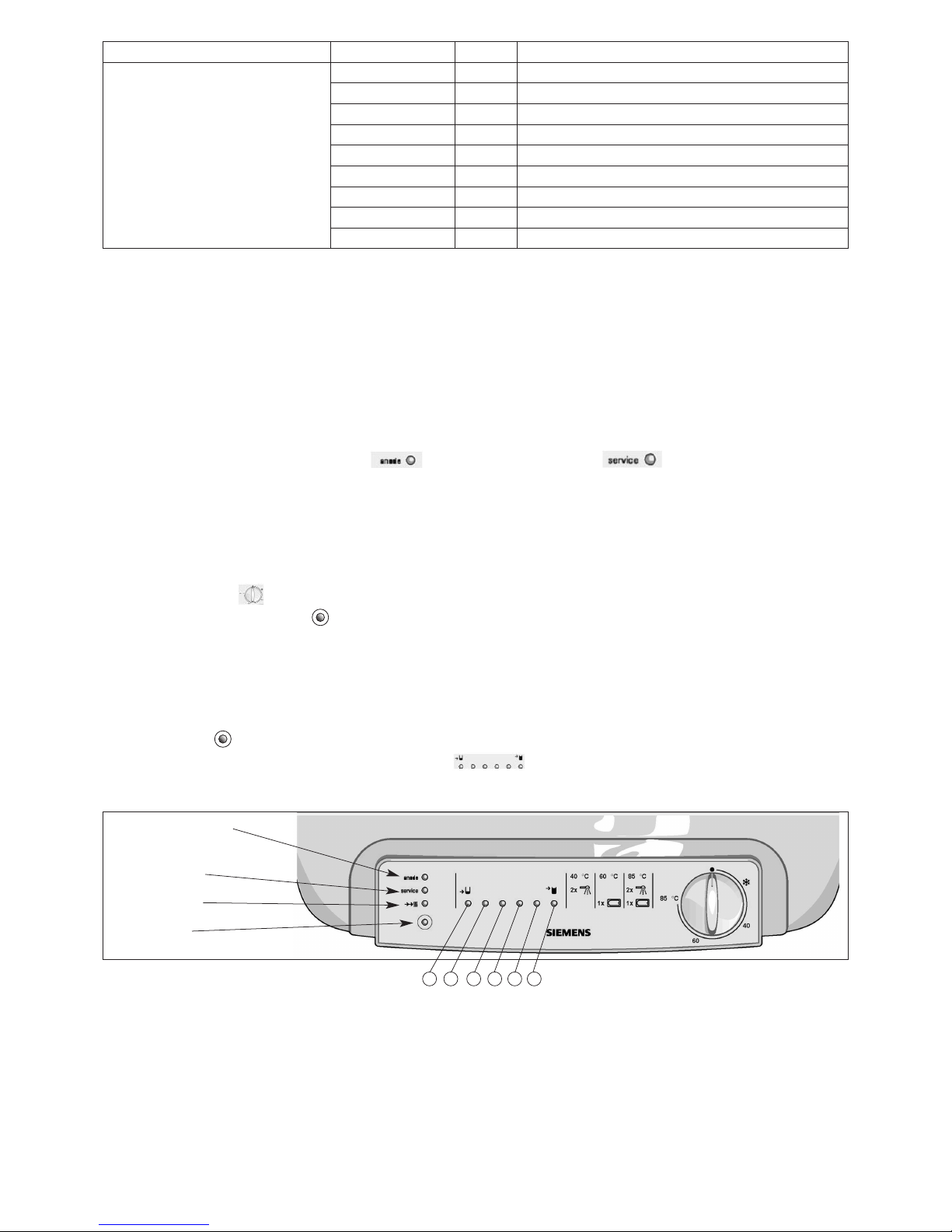

Bedienblende
1; LED Anode
2; LED Service
3; LED Schnellheizen
4; Taste Schnellheizen
5; LEDs Anzeige Wärmeinhalt
6; Drehknopf Warmwassertemperatur
Bedienung und Betrieb
Die Warmwassertemperatur ist mit dem Drehknop von „* “ bis „ 85°C “ einstellbar. Wir empfehlen die Stellung 60° C.
Wärmeverluste und Verkalkung sind hier am geringsten.
Nach dem Erreichen der eingestellten Temperatur leuchten alle 6 LEDs (Anzeige Wärmeinhalt) auf. Wird warmes Wasser ent-
nommen verringert sich die zur Verfügung stehende Warmwassermenge im Speicher. Je geringer die Warmwassermenge wird,
desto weniger LEDs leuchten auf.
Die Aufheizdauer ist abhängig vom Inhalt des Speichers, der Kaltwasserzulauftemperatur, und der angeschlossenen
Heizleistung.
Siehe Tabelle technische Daten (Seite 5)
Der Warmwasser Wandspeicher ist wahlweise für den
geschlossenen (druckfesten) Betrieb
zur Versorgung mehrerer Entnahmestellen geeignet
offenem (drucklosen) Betrieb
zur Versorgung einer Entnahmestellen geeignet
Für den elektrischen Anschluss kann aus drei Varianten gewählt werden:
Einkreisbetrieb
In Abhängigkeit von der Stromversorgung erfolgt eine automatische Nachheizung.
Die Taste Schnellheizen wird nur für die Reset- oder Diagnosefunktion (Fachmann) genutzt.
Zweikreisbetrieb
Der Warmwasser Wandspeicher heizt während der Niedertarifzeit mit der angeschlossenen und eingestellten
Grundheizung den Speicherinhalt automatisch auf. Die Schnellheizung kann bei Bedarf durch Drücken der Taste
Schnellheizen eingeschaltet werden. Während das Gerät aufheizt leuchtet die LED und erlischt sobald die
eingestellte Temperatur erreicht ist. Die Schnellheizung schaltet sich wieder automatisch aus.
Boilerbetrieb
In dieser Schaltung heizt der Warmwasser Wandspeicher den Speicherinhalt einmalig bei Inbetriebnahme mit der
angeschlossenen und eingestellten Heizung auf. Jeder weitere Aufheizvorgang muss durch Drücken der Taste
Schnellheizen gestartet werden.
3
4
1
2
6
5

11
Entsorgung
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und
Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für
eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler
informieren.
Änderungen vorbehalten.
LED Anzeige Anode und Service
Im Normalbetrieb leuchtet die LED „Anode“ konstant, die LED „Service" ist aus.
Blinkt eine der beiden LEDs, zeigt das einen „Fehlerzustand“ an.
Bitte zuerst das Gerät zurücksetzen ➜RESET, dazu wie folgt vorgehen:
Zuerst den Drehknopf auf die Stellung ” •” drehen
Anschließend die Schnellheiztaste drücken.
Wenn die Ursache des „Fehlerzustands“ unmittelbar nach dem Zurücksetzen nicht mehr besteht, setzt das Gerät wieder
seine normale Betriebs-Funktion fort. Andernfalls geht das Gerät wieder in den „Fehlerzustand“ zurück.
In diesem Fall nehmen Sie bitte Kontakt zum Kundendienst auf.
Reinigung
• Das Gerät nur feucht abwischen. Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.
• Keinen Dampfreiniger benutzen.
Kundendienst
Reparaturen dürfen nur von einem von uns konzessionierten Kundendienst durchgeführt werden, um Gefährdungen
zu vermeiden.
Die erste Wartung durch unseren Kundendienst sollte etwa zwei Jahre nach dem ersten Betrieb erfolgen. Dabei wird das Gerät
eventuell entkalkt. Danach wird Ihnen der Kundendienst einen Termin für die nächste Wartung empfehlen.
Wenn Sie den Kundendienst anfordern, geben Sie bitte die
E-Nr. und die FD-Nr. Ihres Gerätes an.
Sie finden die Nummern auf dem Typenschild zwischen den Wasseranschlussrohren des Speichers
E-Nr. FD
Siemens-Electrogeräte GmbH

12
en
Safety information
This appliance is intended for domestic use or for household-based, non-commercial
applications. Household-based applications include, e.g. usage in employees catering facilities
for shops, offices, agricultural and other commercial operations, as well as usage by guests of
guest houses, small hotels and similar residential establishments.
• Install and operate the appliance as described in the text and illustrations. We do not accept
liability for damage resulting from failure to heed these instructions.
• This appliance is intended for use up to an altitude of 2000 m above sea level.
• The appliance may only be installed and stored in a frost-free room (due to residual water).
Risk of electric shock! If an fault occurs, immediately disconnect the plug from the
power supply or turn off the mains voltage! Immediately shut off the cold water
supply to the appliance should it leak.
• The appliance may only be connected and put into operation by qualified professional.
• To avoid potential sources of danger, repairs and maintenance may only be undertaken
by a suitably qualified specialist.
• The statutory regulations of the respective country, as well as those of the local electricity
and water suppliers, must be adhered to.
• If the power cord of this appliance is damaged, it must be replaced by the manufacturer,
an authorised servicing agent or a similarly qualified person so as to avoid danger.
• The connection cable may not make contact with hot components. This can damage
the insulation.
• Do not touch electrically live parts after installation.
• Shut off the water supply before connecting the appliance. Do not insert the plug into the
mains socket or disconnect the power supply.
• Disconnect the power supply or turn off the mains voltage before opening the appliance.
• Connect the water supply first, circulate water through the appliance and then connect the
electrical supply.
• Compliance with the IEC 60364-7-701 (DIN VDE 0100 Part 701) must be observed during
installation of the appliance or the electrical accessories.
• No modifications to the appliance are permissible.
• This appliance can be used by children aged 8 years and older as well as by persons with
diminished bodily, sensory or mental perception, or those who lack knowledge or experience, if
they are monitored or have received instruction concerning use and comprehend the possible
dangers that can result. Children may not play with the appliance. Cleaning and maintenance
by the user may not be performed by unsupervised children.
• Keep children away from the appliance.
• Please monitor children to ensure that they do not play with the appliance.
• The mixer tap and the warm water pipe may be hot. Please inform and instruct children
appropriately.
• Do not use aggressive or abrasive cleaning detergents!
• Do not use a steam cleaner.
• The appliance is only to be descaled by a suitably qualified specialist. Please observe the
manufacturers warnings when decalcifying.
