Siemens DO 3170D4 User manual

de Deutsch 2
en English 6
fr Français 9
it Italiano 14
nl Nederlands 17
DO 3170D4
DO 3175D4
DO 3185D4
9000610495
Montage- und
Gebrauchsanleitung
Installation and
operating instructions
Notice de montage et
d’utilisation
Istruzioni per l‘uso e
per il montaggio
Montage- en
gebruikshandleiding

2
de
Montageanleitung
Verpackung und gegebenenfalls Altgerät umweltgerecht
entsorgen.
Montieren Sie den Kleinspeicher wie im Bildteil beschrieben.
Beachten Sie die Hinweise im Text.
Die Bildseiten finden Sie in der Mitte der Anleitung.
Sicherheitshinweise
Stromschlaggefahr!
Ziehen Sie im Fehlerfall sofort den Netzstecker!
Den Kleinspeicher nur von einem Fachmann anschlie-■
ßen lassen.
Die gesetzlichen Vorschriften sowie die Anschlussbedin-
■
gungen des Elektrizitäts-Versorgungsunternehmens und
des Wasserwerkes einhalten.
Achtung!
■
Gerät erst vollständig mit Wasser füllen, dann Netz-
stecker einstecken, sonst löst die wiedereinschaltbare
Sicherheitstemperaturbegrenzung aus.
Das Gerät nur an eine vorschriftsmäßig installierte Schutz-
■
kontakt-Steckdose anschließen. Kein Verlängerungskabel
verwenden. Wenn erforderlich, Gerät mit längerer Leitung
ausrüsten (siehe Kapitel I).
Der Kleinspeicher ist nur offen (drucklos) und für eine
■
Zapfstelle zu verwenden. Der Warmwasser-Auslauf
dient zum Druckausgleich und darf nur an die beilie-
gende Armatur angeschlossen werden (Bestell-Nr.
BZ 13051 oder BZ 13061 für Untertischgeräte oder
AM 010100 für Übertischgeräte).
Der Auslauf der Armatur muss immer frei sein.
■
Keine Perlatoren (Luftsprudler) verwenden.
Beim Aufheizen tropft Ausdehnungswasser aus dem
Auslauf.
Die Anschlussleitung darf nicht an heißen Teilen anliegen.
■
Die Isolierung könnte beschädigt werden.
Das Gerät nur in einem frostfreien Raum montieren.
■
Nach der Montage übergeben Sie bitte dem Benutzer die■
Gebrauchsanleitung und erklären ihm das Gerät.
Wartungs- und Reparaturarbeiten am geöffneten
■
Gerät darf nur der Fachmann ausführen.
Das Gerät darf nicht über eine Zeitschaltuhr versorgt
■
werden, um eine Gefährdung durch ein unbeabsichtigtes
Rücksetzen des Schutztemperaturbegrenzers im Störfall
zu vermeiden.
Vor dem Öffnen des Gerätes
Netzstecker ziehen.
ALieferumfang/Maße
Montage DO 3170D4, DO 3175D4
BWasseranschluss
Achtung!■
Die vorhandene Armatur darf nicht verkalkt sein.
Verminderter Durchfluss zerstört den Kleinspeicher.
CWandmontage
Bei Montage ohne Wandhaken unterschiedliche Maße■
beachten!
DAnschlussschläuche verschrauben
Dichtung einsetzen.■
Überwurfmutter gerade auf Gewinde aufsetzen und von■
Hand andrehen.
Verschraubungen festziehen.
■Gewindestutzen am
Speicher mit Schraubenschlüssel gegenhalten.
Gewinde nicht fetten!
Verschraubung nach einigen Aufheizvorgängen
■
nachziehen.
Ersatz für beschädigte Gewindestutzen ist beim Kunden-■
dienst erhältlich.
Montage DO 3185D4
EWandmontage
Bei Montage ohne Wandhaken unterschiedliche Maße■
beachten!
FMischbatterie anschließen
GWasseranschluss
Achtung!■
Die vorhandene Armatur darf nicht verkalkt sein.
Verminderter Durchfluss zerstört den Kleinspeicher.
Verbindungsrohre in die Mischbatterie einsetzen.
■
Warmwasserspeicher einhängen.■
Verbindungsrohre mit Speicher und Mischbatterie■
verschrauben.
Gewindestutzen am Speicher mit Schraubenschlüssel
■
gegenhalten. Gewinde nicht fetten!

3
de
HInbetriebnahme
1. Eckventil öffnen (nur DO 3170D4, DO 3175D4)
Netzstecker darf nicht eingesteckt sein.
2. Gerät vollständig mit Wasser füllen.
DO 3170D4, DO 3175D4:
Durchfluss am Eckregulierventil einstellen.
DO 3185D4:
Durchfluss an der Drosselschraube der Mischbatterie
einstellen.
5l/min = 1l in 12 Sekunden
3. Erst dann
Netzstecker einstecken.
Temperaturwähler auf „III“ (ca. 85 °C) drehen.
Aufheizen überwachen, bis Kontrolllampe erlischt.
Aufheizzeit: 12–18 Minuten
Temperatur prüfen.
Achtung: Hat die Sicherheitstemperaturbegrenzung den
Kleinspeicher abgeschaltet, Netzstecker ziehen, Warmwasser-
hahn öffnen und ca. 4 Liter Wasser durchlaufen lassen, dann
Netzstecker wieder einstecken. Das Gerät ist nun wieder
betriebsbereit.
4. Begrenzung der Auslauftemperatur
Die Auslauftemperatur des Kleinspeichers kann mechanisch
auf Stufe „I“ (ca. 40 °C) oder Stufe „e“ (ca. 60°C) begrenzt
werden.
Hinweise zur Temperaturbegrenzung finden Sie in der
Gebrauchsanleitung.
5. Energiesparen
Temperaturwähler auf „e“ stellen.
IWechseln der Anschlussleitung
Die Anschlussleitung darf nur von einem von uns
konzessionierten Kundendienst ausgewechselt werden,
um Gefährdungen zu vermeiden.
Der Netzstecker muss vor dem Wechsel gezogen sein.
Gebrauchsanleitung
Bevor Sie das Gerät benutzen, lesen Sie bitte sorgfältig
diese Gebrauchsanleitung!
Sicherheitshinweise
Dieses Gerät ist für den Haushalt oder für haushalts-■
ähnliche, nicht-gewerbliche Anwendungen bestimmt.
Haushaltsähnliche Anwendungen umfassen z.B. die
Verwendung in Mitarbeiterküchen von Läden, Büros,
landwirtschaftlichen und anderen gewerblichen Betrieben
sowie die Nutzung durch Gäste von Pensionen, kleinen
Hotels und ähnlichen Wohneinrichtungen.
Stromschlaggefahr!
Ziehen Sie im Fehlerfall sofort den Netzstecker!
Die Armatur kann heiß werden!■
Personen (auch Kinder) mit verminderten körperlichen■
Sinneswahrnehmungs- oder geistigen Fähigkeiten oder
mit mangelnder Erfahrung und Wissen das Gerät nicht
bedienen lassen, außer sie werden beaufsichtigt oder
hatten eine Einweisung bezüglich des Gebrauchs des
Gerätes durch eine Person, die für ihre Sicherheit ver-
antwortlich ist.
Kinder beaufsichtigen, um zu verhindern, dass sie
■
mit dem Gerät spielen.
Ausführliche Informationen können Sie auch in der
■
Montageanweisung nachlesen.
Der Kleinspeicher erhitzt und speichert Trinkwasser
■
bis ca. 85°C.
Der Warmwasser-Auslauf des Kleinspeichers dient zum■
Druckausgleich und darf nur an die drucklose Armatur
BZ 13051 oder BZ 13061 (Untertisch) bzw. AM 010100
(Übertisch) angeschlossen werden.
Die Auslauftemperatur kann auf ca. 40°C (Stellung „
■I“)
oder ca. 60°C (Stellung „e“) begrenzt werden.
Der Temperaturwähler schaltet auch die Heizung ein.
Stellung:
●kalt
✱Frostschutz
Ica. 40°C (leichte Rastung)
eEnergiesparstellung ca. 60°C (leichte Rastung)
III Heißwasser ca. 85°C
Beim Aufheizen leuchtet die Kontrolllampe und Ausdehnungs-
wasser tropft aus dem Auslauf.
Bei hohen Temperaturen verkalkt das Gerät schneller.
Tipp: Um das Gerät ökonomisch zu betreiben und die Verkal-
kung zu reduzieren, den Temperaturwähler auf „e“ stellen.

4
de
Reinigen
Gerät und Armatur nur feucht abwischen, evtl. mit etwas
Essig.
Entkalken
Auslaufrohr mit handelsüblichen Entkalkern oder Essig
entkalken.
Bei Entkalkern die Warnhinweise des Herstellers beachten.
Wenn bei voll geöffneter Armatur das Wasser deutlich lang-
samer ausläuft, sind der Kleinspeicher und die Armatur von
einem Fachmann zu entkalken. Sonst kann ein unzulässig
hoher Druck entstehen.
Störung
Wird das Wasser nicht mehr erhitzt, den Temperaturwähler
auf „e“ stellen, Netzstecker ziehen, Warmwasserhahn öffnen
und ca. 4 Liter Wasser durchlaufen lassen. Anschließend
Netzstecker wieder einstecken.
Wartungs- und Reparaturarbeiten am geöffneten Gerät
darf nur der Fachmann ausführen.
Vor dem Öffnen des Gerätes
Netzstecker ziehen.
Kundendienst
Um unnötige Kosten für einen Kundendiensteinsatz zu
vermeiden, bei Störungen erst prüfen, ob ein Bedienfehler
vorliegt oder die Haussicherung ausgelöst hat.
Wenn Sie den Kundendienst anfordern, geben Sie bitte die
E-Nr. und die FD-Nr. Ihres Gerätes an.
E.Nr.
FD.

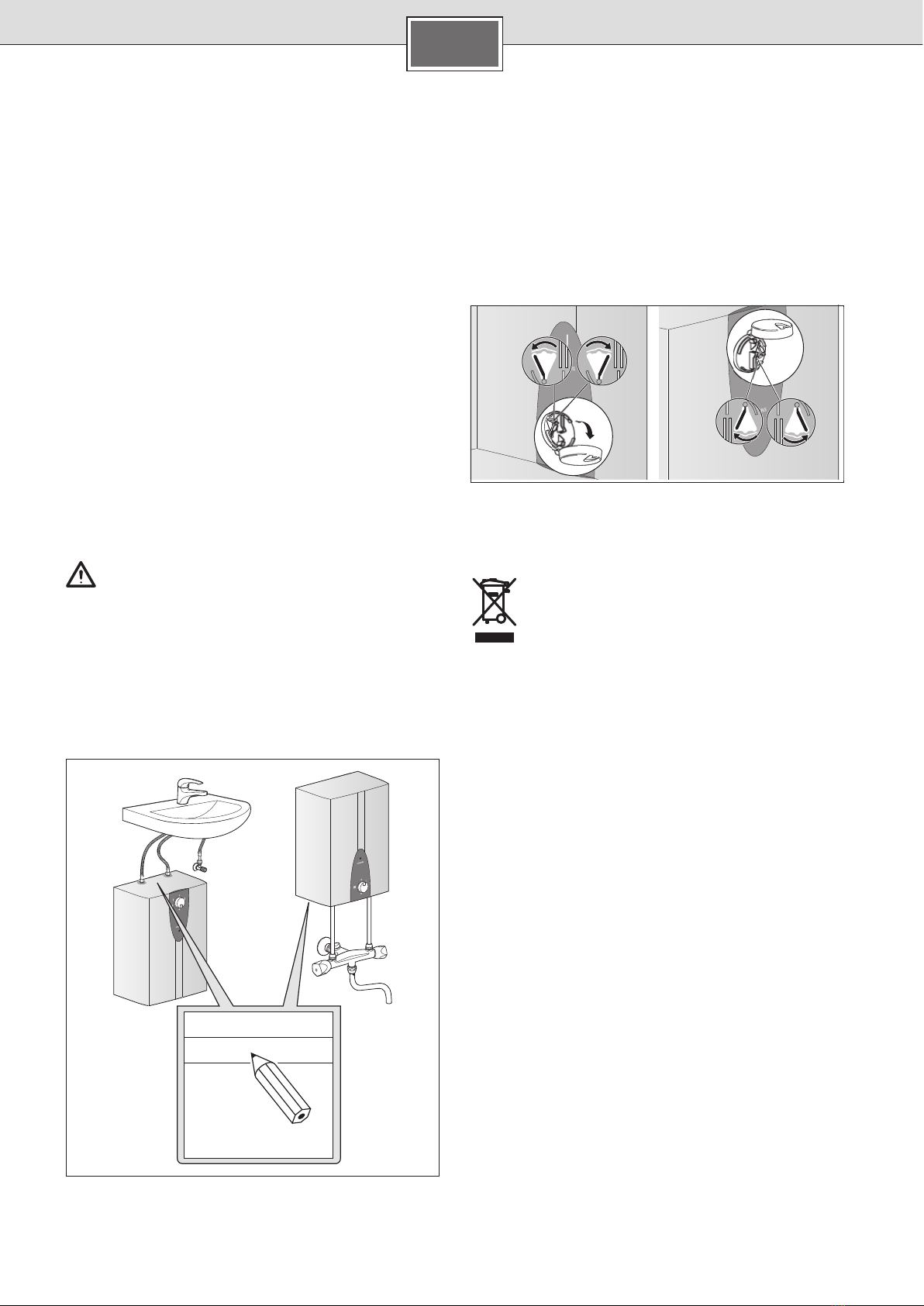

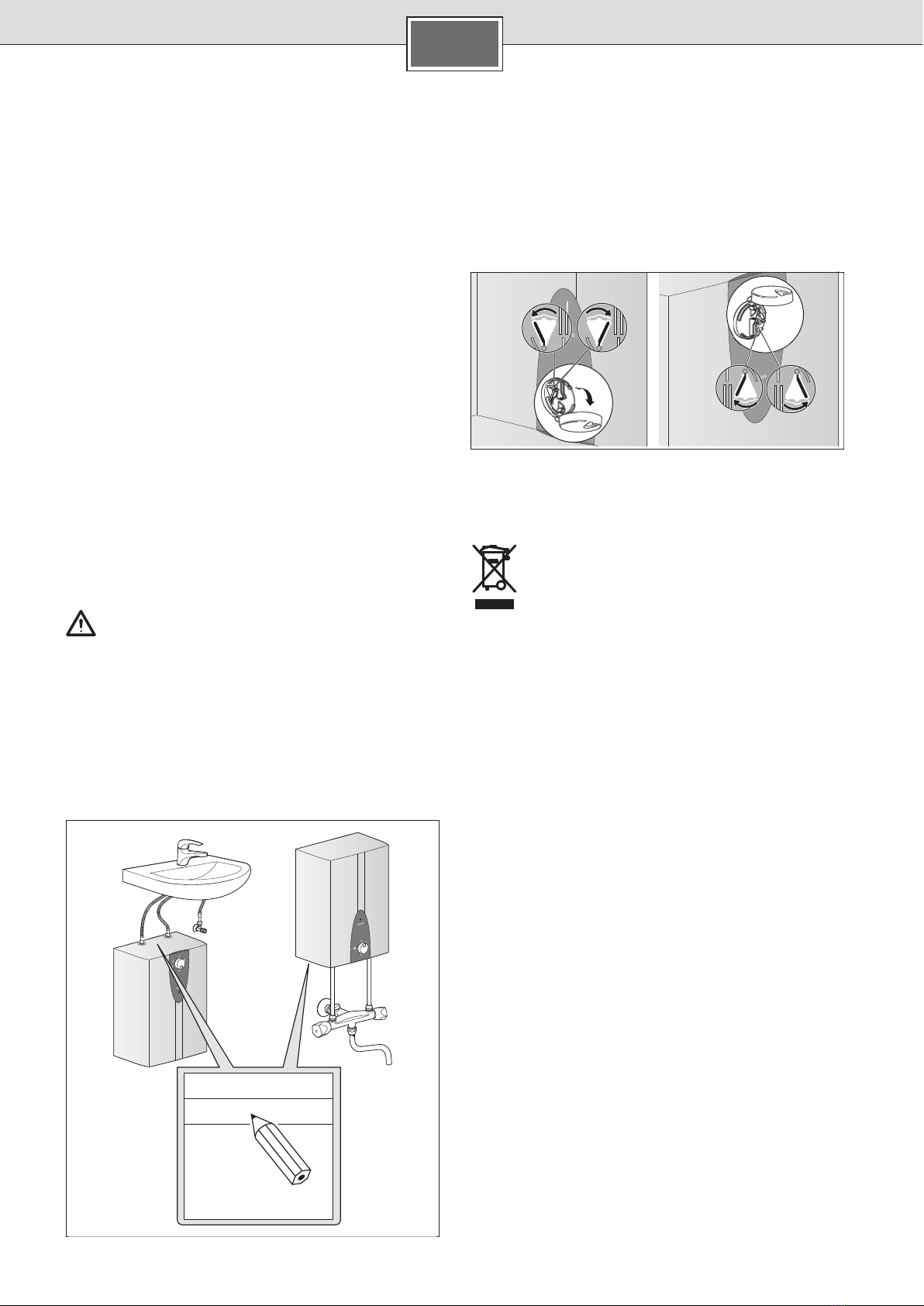

Temperaturbegrenzung
1. Temperaturwähler auf „l“ stellen.
2. Abdeckung des Temperaturwählers aufklappen.
3. Wählen:
I= ca. 40°C
e= ca. 60°C
4. Abdeckung schließen.
~ 60 °C
e
~ 40 °C
I
I
~ 40 °C
e
~ 60 °C
DO ..8.. DO ..7..
Entsorgung
Dieses Gerät ist entsprechend der europäischen
Richtlinie 2002/96/EG über Elektro- und
Elektronik-Altgeräte (waste electrical and
electronic equipment – WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit
gültige Rücknahme und Verwertung der Altgeräte
vor.
Über aktuelle Entsorgungswege bitte beim Fach-
händler informieren.
Änderungen vorbehalten.

5
de
10/10

6
de
en
Mounting Instructions
Dispose of the packaging and old unit, if necessary, in an
environmental friendly manner.
Install the small water heater as shown in the illustrations.
Observe the instructions in the text.
The illustrations can be found in the centre of the instruction
manual.
Safety instructions
Risk of electric shock!
Disconnect the power supply immediately if a fault
occurs!
Have the small water heater connected only by■
a specialist.
Observe the legal regulations as well as the connection■
conditions of the electrical power company and the water
works.
Caution!
■
Fill the unit completely with water first and then plug
in the mains plug. Otherwise, the resettable safety
temperature limiter will trip.
Connect the unit only to a mains socket with protective
■
contact that is installed according to regulations. Do not
use an extension cord. If necessary, equip the unit with a
longer cord (see Section I).
The small water heater may be used only open
■
(unpressurised) and for one tapping point. The warm
water outlet serves for pressure equalisation and may
be connected only to the mixing battery provided
(Order No. BZ 13051 or BZ 13061 [below basin] or
AM 010100 [above basin]).
The outlet of the battery must always be free.
■
Do not use a aerator (air mixer).
During heating, expansion water drips from the outlet.
The supply cord should not touch hot parts. The insulation■
could be damaged.
The unit is to be mounted only in frost-free rooms.■
After mounting, please give the instructions for use to■
the owner and explain the unit to him.
Maintenance and repair work should only be per-■
formed by a qualified professional.
The appliance should not be supplied power via a timer■
switch. Otherwise, there is a risk of an unintentional
reset of the protection temperature limiter during a
malfunction.
Disconnect the power supply before opening the
appliance.
AItems Supplied/Dimensions
Mounting DO 3170D4, DO 3175D4
BWater Connection
Caution!■
Do not allow the existing mixing battery to become
calcified. A reduced flow rate will ruin the water
heater.
CWall Mounting
For mounting without the wall hooks, observe the■
different dimensions!
DScrew on the connection hoses
Fit the sealing gasket.■
Place the sleeve nuts onto the threads and screw on by■
hand.
Tighten the screw fitting.
■Hold the threaded fittings
on the water heater with a spanner.
Do not lubricate the thread!
After the unit has been used to heat water a few times,
■
retighten the screw fitting.
Replacement for a damaged threaded fitting is available■
from customer service.
Mounting DO 3185D4
EWall Mounting
For mounting without the wall hooks, observe the different
dimensions!
FConnecting the Mixing Battery
GWater Connection
Caution!■
Do not allow the existing mixing battery to become
calcified. A reduced flow rate will ruin the water
heater.
Insert the connection pipes into the mixing battery.
■
Hang the water heater on the wall.■
Screw the connection pipes onto the heater and the■
mixing battery.
Hold the threaded fittings on the heater with a spanner.
■
Do not lubricate the thread!

7
deen
HPutting into Operation
1. Open the angle valve (only DO 3170D4, DO 3175D4).
The mains plug must not be plugged insein.
2. Completely fill the heater’s reservoir with water.
DO 3170D4, DO 3175D4:
Set the flow on the angle valve.
DO 3185D4:
Set the flow with the adjustment screw on the
mixing battery.
5l/min = 1l in 12 seconds
3. Only after steps 1 and 2 have been completed:
Insert the mains plug.
Turn the temperature selector to “III” (approx. 85 °C).
Observe the heating until the control lamp goes off.
Heating time: 12–18 minutes
Check the temperature.
Caution: if the safety temperature limiter has switched off
the small water heater, disconnect the mains plug, open the
hot water tap, allow approx. 4 litres of water to run through
and then reconnect the mains plug. The unit is now ready
for operation again.
4. Limiting of the Outlet Temperature
The outlet temperature of the water heater can be
mechanically limited to Step “I” (approx. 40°C) or
Step “e” (approx. 60°C).
Information on temperature limiting can be found in
the instructions for use.
5. Saving Energy
Set the temperature selector to “e”.
IReplacing the Power Supply Cord
The power supply cord must be replaced by our customer
service only in order to avoid a hazard.
The mains plug must be pulled before replacing.
Instructions for Use
Please read the operating instructions carefully before
you use the appliance!
Safety instructions
This appliance is intended for domestic use or for■
household-based non-commercial applications. House-
holdbased applications include, e.g. usage in employees
catering facilities for shops, offices, agricultural and
other commercial operations, as well as usage by guests
of guest houses, small hotels and similar residential
establishments.
Risk of electric shock!
Disconnect the power supply immediately if a fault
occurs!
The mixing battery can be hot!
■
This appliance is not intended for use by persons (includ-■
ing children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concern-
ing use of the appliance by a person responsible for their
safety.
Children should be supervised to ensure that they do not
■
play with the appliance
More detailed information is available in the installation■
instructions.
The small water heater heats and stores drinking water up
■
to approx. 85°C.
The warm water outlet of the small water heater
■
serves for pressure equalisation and my be con-
nected only to the pressureless batteries BZ 13051 or
BZ 13061 (below basin) or AM 010100 (above basin).
The outlet temperature can be limited to approx. 40°C
■
(Position “I”) or approx. 60 °C (Position “e”).
The temperature selector also switches on the heating
system.
Position:
●Cold
✱Frost protection
IApprox. 40°C (light detent)
eEnergy saving position approx. 60°C (light detent)
III Hot water approx. 85°C
During heating, the control lamp lights and expansion water
drips from the outlet.
At higher temperatures, the unit calcifies more quickly.
Tip: set the temperature selector to “e” in order to operate
the unit economically and reduce limescale.

8
de
en
Cleaning
Wipe off the unit and the battery with a damp cloth or with
some vinegar, if necessary.
Decalcifying
Decalcify the outlet pipe with commercially available decalci-
fier or vinegar.
When decalcifying, observe the warning notices of the
manufacturer.
When the water runs significantly slower with the tap fully
open, the heater and mixing battery is to be decalcified by a
specialist. Otherwise, a pressure that is higher than allowed
can be produced.
Fault
Set the temperature selector to “e” and disconnect the mains
plug if the water is no longer being heated. Open the hot
water tap and allow approx. 4 litres of water to run through.
Then reconnect the mains plug.
Maintenance and repair work should only be performed
by a qualified professional.
Disconnect the power supply
before opening the appliance.
Customer Service
To avoid unnecessary costs for a customer service visit when
a malfunction occurs, check first if the unit has been oper-
ated improperly or if a mains fuse has failed.
We ask you to always provide the E-No. and the FD-No. of
your appliance when calling in a customer service engineer.
E.Nr.
FD.
Temperature Limiting
1. Set the temperature selector to “●”.
2. Hinge open the cover over the temperature selector.
3. Select:
I= approx. 40°C
e= approx. 60°C
4. Close the cover.
~ 60 °C
e
~ 40 °C
I
I
~ 40 °C
e
~ 60 °C
DO ..8.. DO ..7..
Disposal
This appliance is labelled in accordance with
European Directive 2002/96/EG concerning used
electrical and electronic appliances (waste electri-
cal and electronic equipment – WEEE).
The guideline determines the framework for the
return and recycling of used appliances as applica-
ble throughout the EU.
Please ask your specialist retailer about current
disposal facilities.

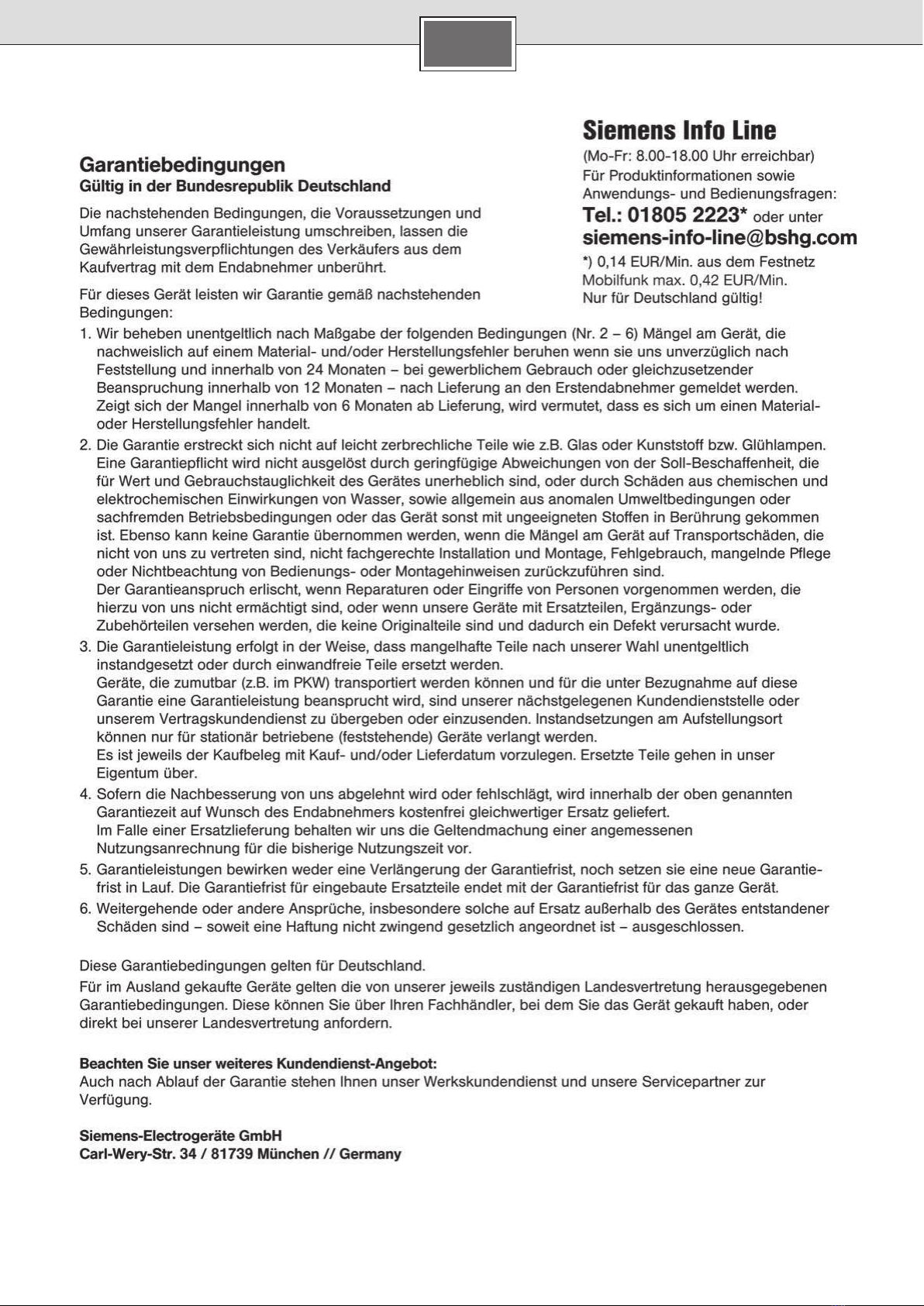

Guarantee
The guarantee conditions for this appliance are as defined by
our representative in the country in which it is sold.
Details regarding these conditions can be obtained from the
dealer from whom the appliance was purchased. The bill of
sale or receipt must be produced when making any claim
under the terms of this guarantee.
Subject to change without notice.

9
defr
Instructions de montage
Se débarrasser de l’emballage et le cas échéant
de l’ancienne installation sans porter atteinte à
l’environnement.
Monter le petit chauffe-eau comme indiqué dans la partie
avec les illustrations.
Tenir compte des indications fournies dans le texte.
La partie avec les illustrations figurent au milieu de la notice
d’utilisation.
Consignes de sécurité
Danger de choc électrique !
En cas de panne, débranchez immédiatement la
fiche secteur !
Ne confier le raccordement du petit chauffe-eau qu’à
■
un professionnel !
Respecter les réglements et autres spécifications de rac-■
cordement des fournisseurs aussi bien d’électricité que
d’eau qui s’appliquent.
Attention !
■
Avant de brancher la fiche secteur, commencer par
remplir entièrement l’appareil d’eau, sinon vous fai-
tes déclencher le limiteur de température de sécurité
réenclenchable.
Ne brancher cet appareil qu’à une prise électrique raccor-
■
dée correctement à la terre. Ne pas utiliser de rallonge
électrique. Si nécessaire, équiper l’appareil d’une ligne
de raccordement plus longue (cf. le chapitre I).
Le petit réservoir est utilisable uniquement ouvert
■
(sans pression) et pour une prise d’eau. La sortie d’eau
chaude permet de compenser la pression et ne doit
être raccordée qu’à la tuyauterie fournie (numéro de
commande BZ 13051 ou BZ 13061 [pour les modèles
à installer au dessous du lavabo] ou AM 010100 [pour
les modèles à installer au dessus du lavabo]).
La sortie de la robinetterie doit toujours être libre. Ne pas
■
monter de filtre ou de brise-jet sur le bec de la robinetterie.
Lors de mise en température de l’eau, quelques gouttes
d’eau peuvent s’écouler le long de la robinetterie.
Ne pas faire passer la conduite de raccordement contre
■
des éléments trop chauds. Cela pourrait endommager
l’isolation.
Ne monter l’appareil que dans un local à l’abri du gel.
■
Une fois l’installation terminée, transmettre la notice d’uti-■
lisation à l’utilisateur. Ne pas manquer de lui expliquer le
fonctionnement de l’appareil.
Les travaux de réparation et de maintenance sur l’ap-
■
pareil ouvert doivent uniquement être effectués par
un personnel qualifié.
Ne pas alimenter cet appareil au moyen d’une minuterie
■
afin d’éviter tout endommagement dû à une remise à zéro
involontaire du limiteur thermique de sécurité en cas de
dérangement.
Débrancher la fiche de réseau
avant l’ouverture de l’appareil.
AFournitures/Informations
dimensionnelles
Montage DO 3170D4, DO 3175D4
BPrise d’eau
Attention !■
L’armature existante ne doit pas être entartrée.
Un débit réduit détruit le chauffe-eau.
CMontage mural
Pour les montages sans crochets, observer les dimensions■
distinctes !
DVisser les flexibles de raccordement
Mettre le joint en place.■
Placer l’écrou sur le filet et le serrer à la main.■
Serrer à fond les raccords vissés.■Contre-bloquer l’em-
bout fileté sur l’accumulateur au moyen d’une clé de
serrage. Ne pas graisser le filet !
Resserrer le raccord vissé après quelques procédures de
■
chauffage.
Des pièces de rechange pour des embouts filetés éven-
■
tuellement endommagés sont disponibles auprès du
service après-vente.
Montage DO 3185D4
EMontage mural
Pour les montages sans crochets, observer les dimensions
distinctes !
FRaccorder la robinetterie mixte
GPrise d’eau
Attention !■
L’armature existante ne doit pas être entartrée.
Un débit réduit détruit le chauffe-eau.
Mettre en place les tuyaux de raccordement sur la robinet-
■
terie mixte.
Suspendre le chauffe-eau.
■
Visser les tuyaux de raccordement au chauffe-eau et à la■
robinetterie.
Faire contre-écrou au niveau des tubulures filetées du■
chauffe-eau avec une clé à fourche.
Ne pas graisser les filetages !

10
de
fr
HMise en service
1. Ouvrir la vanne de régulation
(uniquement DO 3170D4, DO 3175D4).
La fiche du cordon d’alimentation doit être
débranchée.
2. Remplir entièrement l’appareil d’eau.
DO 3170D4, DO 3175D4 :
Régler le débit au niveau de la vanne de régulation.
DO 3185D4 :
Régler le débit au niveau de la vanne de régulation
de la robinetterie mixte.
5l/min = 1l en 12 secondes
3. Ensuite seulement
raccorder la fiche du cordon d’alimentation à une prise
électrique.
Tourner le sélecteur rotatif de température sur la position
« III » (env. 85°C).
Surveiller le processus de chauffage de l’eau du ballon,
jusqu’à ce que lampe-témoin s’éteigne.
Temps de chauffage : 12–18 minutes
Contrôler la température de l’eau.
Attention : Si le limiteur de température de sécurité a
déconnecté le petit réservoir, débrancher la fiche du secteur,
ouvrir le robinet d’eau chaude et laisser couler environ 4 li-
tres d’eau, puis rebrancher la fiche secteur. L’appareil est de
nouveau opérationnel.
4. Limitation de la température de sortie de l’eau
La température de sortie de l’eau du petit chauffe-eau peut
être limitée mécaniquement à environ 40°C (position « I»)
ou à 60°C (position « e»).
Les instructions relatives à la limitation de température sont
précisées dans la notice d’utilisation.
5. Economie d’énergie
Mettre le sélecteur de température sur « e».
IChangement de la conduite
de raccordement
Pour prévenir tout danger, la tuyauterie de raccordement
ne doit être remplacée que par un service-après-vente
agréé par nos société.
La fiche du cordon d’alimentation doit avoir été débran-
chée au préalable.
Notice d’utilisation
Avant d’utiliser cet appareil, lisez attentivement cette no-
tice d’utilisation !
Consignes de sécurité
Cet appareil est conçu pour une utilisation ménagère ou■
pour des applications apparentées à des tâches ménagè-
res non-commerciales. Les applications apparentées à des
tâches ménagères comprennent par ex. l’utilisation dans
des cuisines de collaborateurs de magasins, bureaux, ex-
ploitations agricoles et autres exploitations commerciales,
ainsi que l’utilisation par des hôtes de pensions, de petits
hôtels et d’aménagements d’habitats similaires.
Danger de choc électrique !
En cas de panne, débranchez immédiatement la
fiche secteur !
La robinetterie peut devenir très chaude !
■
Ne pas confier l’appareil à des enfants ou à des personnes■
aux capacités sensorielles ou intellectuelles diminuées ou
ne disposant pas d’une expérience ou d’une connaissance
suffisante, sauf si elles le font sous surveillance ou si elles
ont bénéficié préalablement d’une information à propos
de la manipulation de l’appareil de la part de la personne
responsable de leur sécurité.
Bien surveiller les enfants afin de les empêcher de jouer
■
avec l’appareil.
Référez-vous également au manuel de montage pour des■
informations détaillées.
Le chauffe-eau chauffe et stocke l’eau potable jusqu’à■
environ 85°C.
La sortie d’eau chaude du petit chauffe-eau permet de■
compenser la pression et ne doit être raccordée qu’à
une tuyauterie sans pression référencée BZ 13051 ou
BZ 13061 (pour les modèles à installer au dessous du
lavabo) ou AM 010100 (pour les modèles à installer au
dessus du lavabo).
La température de sortie de l’eau du chauffe-eau peut être
limitée mécaniquement à environ 40°C (position « I») ou à
environ 60°C (position « e»).
Le sélecteur de température connecte également le
chauffage.
Position:
●Froid
✱Anti-gel
IEnv. 40°C (léger cran)
ePosition « Economies d’énergie » env. 60 °C (léger cran)
III Eau chaude env. 85°C
La lampe-témoin s’allume lorsque l’appareil chauffe. De l’eau
de dillatation peut alors s’écouler hors de la robinetterie.
Plus la température de l’eau est élevée et plus l’appareil
s’entartre rapidement.
Conseil: Pour faire une utilisation économique de l’appareil
et réduire l’entartrage, mettre le sélecteur de température
sur « e ».

11
defr
Nettoyage
Essuyer l’appareil et sa tuyauterie avec un simple chiffon humi-
de, si nécessaire, avec un chiffon imbibé d’un peu de vinaigre.
Détartrage
Détartrer le tuyau de sortie avec un produit détartrant du
commerce ou avec du vinaigre.
Avec un produit détartrant, observer les consignes d’utilisa-
tion du fabricant.
Si l’eau ne sort du chauffe-eau que lentement alors que le
robinet a été complètement ouvert, il faut faire détartrer
le chauffe-eau et l’armature par un professionnel. Sinon, la
pression pourrait monter au-delà de la limite admissible.
Anomalie
Lorsque l’eau ne chauffe plus, mettre le sélecteur de tem-
pérature sur « e», débrancher la fiche du secteur, ouvrir le
robinet d’eau chaude et laisser couler environ 4 litres d’eau.
Ensuite, rebrancher la fiche secteurken.
Les travaux de réparation et de maintenance sur l’ap-
pareil ouvert doivent uniquement être effectués par un
personnel qualifié.
Débrancher la fiche de réseau
avant l’ouverture de l’appareil.
Service-après-vente
Afin de prévenir d’inutile coûts de réparation, toujours s’assu-
rer, en cas de dérangement ou de non fonctionnement, que
l’on a pas affaire à une mauvaise mise en oeuvre. Vérifier
aussi, entre autres, que le disjoncteur de la maison ou qu’un
fusible n’a pas enclenché.
Si vous contactez le service après-vente, veuillez indiquer le
no E et le no FD de votre appareil.
E.Nr.
FD.
Limitation de la température
1. Mettre le sélecteur rotatif
de température sur « ● ».
2. Ouvrir le couvercle du sélecteur de température en le
relevant.
3. Sélectionner: I= env. 40 °C
e= env. 60°C
4. Refermer le couvercle.
~ 60 °C
e
~ 40 °C
I
I
~ 40 °C
e
~ 60 °C
DO ..8.. DO ..7..
Elimination
Cet appareil est marqué selon la directive euro-
péenne 2002/96/CE relative aux appareils électri-
ques et électroniques usagés (waste electrical and
electronic equipment – WEEE).
La directive définit le cadre pour une reprise et une
récupération des appareils usagés applicables dans
les pays de la CE.
S’informer auprès du revendeur sur la procédure
actuelle de recyclage.
Garantie
Les conditions de garantie applicables sont celles publiées
par notre distributeur dans le pays où a été effectué l’achat.
Le revendeur chez qui vous vous êtes procuré l’appareil four-
nira les modalités de garantie sur simple demande de votre
part. En cas de recours en garantie,veuillez toujours vous
munir de la preuve d’achat.
Sous réserve de modifications.

12

c
d
G1/2
b
a
b
c
d
max
390
258
230
245
7,5 kg
100
a
c
d
G3/8A
b
100
a
A
DO 3170D4
DO 3175D4
DO 3185D4
DO 3170D4
DO 3170D4
DO 3175D4 DO 3185D4
DO 3175D4 DO 3185D4
B

D
E
G
1/
2
595
140
Ø 6
Ø 6
G
1/
2
622
140
C
96
140
Ø 6
140
70 Ø 6

70
70
1. 2. 3.
F
G

I
~ 40 °C
e
~ 60 °C
1. 2 . 3 .
4 .
H
warm
hot
chaude acqua calda
warm
Gerät vollständig entlüften!
Vent the unit completely!
Purger complètement l’appareil!
Scaricare completamente l’aria dall’apparecchio!
Ontlucht het toestel volledig!
DO 3170D4
DO 3175D4
4.
1. 2.
3. ~ 60 °C
e
~ 40 °C
I
H
Gerät vollständig entlüften!
Vent the unit completely!
Purger complètement l’appareil!
Scaricare completamente l’aria dall’apparecchio!
Ontlucht het toestel volledig!
DO 3185D4

13

14
de
it
Istruzioni di montaggio
Smaltire nel modo dovuto l’imballaggio ed, eventual-
mente, l’apparecchio vecchio.
Montare il piccolo bollitore ad accumulo come mostrato nelle
figure.
Rispettare le avvertenze riportate nel testo.
Le figure si trovano nelle pagine centrali delle istruzioni per
l‘uso.
Indicazioni di sicurezza
Rischio di scosse elettriche!
In caso di anomalie staccare subito la spina dalla
presa di rete!
Per l’esecuzione dell’attacco del piccolo bollitore
■
ad accumulo è indispensabile incaricare personale
qualificato.
Rispettare le vigenti norme legali e le condizioni di
■
collegamento previste dall’Ente erogatore della corrente
elettrica e dell’acqua.
Attenzione!
■
Riempire completamente il bollitore con acqua prima di
inserire la spina nella presa di rete, altrimenti scatta il
dispositivo automatico di limitazione della temperatura.
L’apparecchio può essere collegato esclusivamente ad una
■
presa con contatto di terra istallata secondo le rispettive
norme. Non utilizzare un cavo di prolunga. Se necessario,
collegare all’apparecchio un cavo più lungo (cfr. capitolo I).
Il piccolo bollitore deve essere utilizzato solo aperto
■
(senza pressione) e collegato ad un punto di erogazio-
ne dell’acqua. L’uscita dell’acqua calda ha la funzione
di compensare la pressione e può essere collegata
esclusivamente alla rubinetteria fornita a corredo
(Codice di ordinazione BZ 13051 o BZ 13061 [model-
lo per montaggio sotto il lavandino] o AM 010100
[modello per montaggio sopra il lavandino]).
L’uscita di erogazione della rubinetteria deve restare
■
sempre libera. Non utilizzare apparecchiature per la pre-
parazione
di bibite gassate.
Durante la fase del riscaldamento, dall’uscita di erogazio-
ne del rubinetto gocciola acqua di espansione.
Evitare che la tubazione di collegamento possa entrare in
■
contatto con parti surriscaldate. L’isolamento del tubo po-
trebbe rimanerne danneggiato.
Montare l’apparecchio soltanto in locali che non siano
■
soggetti al gelo.
Una volta concluso il montaggio, si prega di consegnare
■
all’Utente il manuale delle Istruzioni per l’uso e di spiegar-
gli il funzionamento dell’apparecchio.
Gli interventi di manutenzione e riparazione ad appa-
■
recchio aperto devono essere eseguiti solo da persona-
le qualificato.
Per evitare situazioni di pericolo causate dal ripristino invo-■
lontario del termostato di protezione in caso di guasto, non
è consentito alimentare l’apparecchio tramite un timer.
Estrarre la spina dalla presa di rete
prima di aprire l’apparecchio.
AVolume della consegna/ingombri
Montaggio DO 3170D4, DO 3175D4
BAttacco dell’acqua
Attenzione!■
Il rubinetto esistente non deve essere calcificato.
Una portata ridotta può distruggere il piccolo bollitore.
CMontaggio a parete
In caso di montaggio senza ganci a parete, tenere presen-■
te la differenza delle misure!
DAllacciamento dei tubi flessibili
Inserire la guarnizione.■
Applicare il dado a risvolto sulla filettatura e avvitarlo a■
mano.
Stringere a fondo i collegamenti a vite,
■tenendo fermo
il manicotto filettato sul bollitore con una chiave.
Non ingrassare la filettatura!
Dopo alcune procedure di riscaldamento, stringere di
■
nuovo i collegamenti a vite.
I manicotti filettati di ricambio possono essere richiesti al■
Centro Assistenza Clienti.
Montaggio DO 3185D4
EMontaggio a parete
In caso di montaggio senza ganci a parete, tenere presente la
differenza delle misure!
FCollegamento della rubinetteria
di miscelazione
GAttacco dell’acqua
Attenzione!■
Il rubinetto esistente non deve essere calcificato.
Una portata ridotta può distruggere il piccolo bollitore.
Applicare i tubi di collegamento nella rubinetteria di
■
miscelazione.
Agganciare il bollitore ad accumulo.
■
Avvitare i tubi di collegamento con il bollitore e la rubinet-■
teria di miscelazione.
Utilizzando una chiave, tenere fermo il manicotto filettato■
che si trova al bollitore ad accumulo.
Non applicare lubrificante sulla filettatura!

15
deit
HMessa in esercizio
1. Aprire la valvola angolare (solo DO 3170D4,
DO 3175D4)
La spina di rete non deve essere inserita.
2. Riempire completamente l’apparecchio con acqua.
DO 3170D4, DO 3175D4:
Regolare la portata alla valvola di regolazione ad
angolo.
DO 3185D4:
Regolare la portata alla vite strozzatrice della
rubinetteria di miscelazione.
5 l/min = 1 l in 12 secondi
3. Solo a questo punto
Inserire la spina nella presa di rete.
Ruotare il selettore di temperatura su «III» (ca. 85°C).
Controllare il processo di riscaldamento fino a quando
la spia di controllo si sarà spenta.
Tempo di riscaldamento: 12–18 minuti
Controllare la temperatura.
Attenzione: se la limitazione di sicurezza della temperatura
ha spento il bollitore, estrarre la spina dalla presa di rete,
aprire il rubinetto dell’acqua calda e fare scorrere ca. 4 litri di
acqua, quindi reinserire la spina nella presa di rete.
Ora l’apparecchio è di nuovo pronto per l’uso.
4. Limitazione della temperatura dell’acqua sanitaria
La temperatura dell’acqua sanitaria del piccolo bollitore ad
accumulo può essere meccanicamente limitata al livello «I»
(ca. 40°C) oppure al livello «e» (ca. 60°C).
Per indicazioni relative alla limitazione della temperatura,
vedasi il manuale delle Istruzioni per l’uso.
5. Risparmio di energia
Portare il selettore di temperatura nella posizione «e».
ISostituzione della tubazione
di collegamento
Al fine di evitare situazioni di pericolo, la tubazione di
collegamento può essere sostituita esclusivamente da
Centri Assistenza Clienti esplicitamente autorizzati.
Prima di procedere alla sostituzione si deve estrarre la
spina dalla presa di rete.
Istruzioni per l’uso
Prima di utilizzare l’apparecchio, leggere attentamente
queste istruzioni per l’uso!
Avvertenze di sicurezza
Questo apparecchio è destinato solo all‘uso domestico o■
paragonabile a quello domestico, non a quello industriale.
Un uso paragonabile a quello domestico è ad es. l‘utilizzo
in cucine adibite ai dipendenti in negozi, uffici, aziende
agricole e altre attività commerciali nonché l‘impiego da
parte di ospiti di pensioni, piccoli hotel e strutture di acco-
glienza similari.
Rischio di scosse elettriche!
In caso di anomalie staccare subito la spina dalla
presa di rete!
La rubinetteria può raggiungere temperature molto
■
alte!
Non permettere l’uso dell’apparecchio ai bambini o a
■
soggetti con capacità sensoriali o psichiche limitate o non
dotati di sufficienti esperienze e conoscenze, a meno che
non siano sorvegliati o non abbiano ricevuto istruzioni
sull’uso dell’apparecchio da una persona che si assuma la
responsabilità per tali soggetti.
Sorvegliare i bambini, per evitare che giochino con
■
l’apparecchio.
Per maggiori informazioni consultare anche le istruzioni■
di montaggio.
Il piccolo bollitore scalda ed accumula acqua potabile fino
■
a ca. 85°C.
L’uscita di erogazione dell’acqua calda del piccolo
■
bollitore ad accumulo funge anche da compensazione
della pressione e può essere collegata esclusivamente
alla rubinetteria a pressione atmosferica BZ 13051 o
BZ 13061 (modello per montaggio sotto il lavandino)
oppure AM 010100 (modello per montaggio sopra il
lavandino).
La temperatura dell’acqua sanitaria può essere limitata a
■
ca. 40°C (posizione «I») oppure ca. 60°C (posizione «e»).
Azionando il selettore di temperatura viene acceso anche il
riscaldamento.
Posizione:
●acqua fredda
✱antigelo
Ica. 40°C (leggera tacca d’arresto)
eposizione per risparmio
energetico ca. 60°C
(leggera tacca d’arresto)
III acqua bollente ca. 85°C
Durante la fase del riscaldamento, la spia di controllo si illu-
mina e dall’uscita di erogazione del rubinetto gocciola acqua
di espansione.
Temperature alte comportano un aumento della formazione
di calce nell’apparecchio.
Consiglio: per un impiego economico dell’apparecchio e per
ridurre la formazione di calcare, posizionare il selettore di
temperatura su «e».

16
de
it
Pulizia
Pulire l’apparecchio e la rubinetteria utilizzando esclusiva-
mente panni umidi ed, eventualmente, dell’aceto.
Eliminazione di depositi di calce
Pulire il tubo di erogazione del rubinetto utilizzando agenti
decalcificanti oppure aceto.
Utilizzando agenti decalcificanti, attenersi alle rispettive
avvertenze di pericolo del produttore.
Se l’acqua dovesse scorrere a pressione visibilmente ridotta
anche quando il rubinetto è completamente aperto, sarà
indispensabile far eliminare i depositi di calcificazione dal
bollitore e dal rubinetto incaricando personale qualificato.
In caso contrario, è possibile che si sviluppino pericolosi
livelli di pressione.
Anomalie
Se l’acqua non viene più riscaldata occorre posizionare il
selettore di temperatura su «e», estrarre la spina dalla presa
di rete, aprire il rubinetto dell’acqua calda e fare scorrere ca.
4 litri di acqua. Quindi reinserire la spina nella presa di rete.
Gli interventi di manutenzione e riparazione ad apparec-
chio aperto devono essere eseguiti solo da personale
qualificato.
Estrarre la spina dalla presa di rete
prima di aprire l’apparecchio.
Centro Assistenza Clienti
Al fine di evitare spese inutili legati ad interventi dell’Assi-
stenza Clienti, in caso di disfunzioni, accertarsi prima che
non ci sia stato un errore operativo e controllare che non sia
scattata la valvola di sicurezza dell’installazione domestica.
Se si chiama il servizio assistenza clienti, si prega d’indicare il
numero E e il numero FD del proprio apparecchio.
E.Nr.
FD.
Limitazione della temperatura
1. Regolare il selettore di temperatura su «●».
2. Aprire la copertura del selettore di temperatura.
3. Selezionare: I= ca. 40°C
e= ca. 60°C
4. Chiudere la copertura del selettore.
~ 60 °C
e
~ 40 °C
I
I
~ 40 °C
e
~ 60 °C
DO ..8.. DO ..7..
Smaltimento
Questo apparecchio dispone di contrassegno ai
sensi della direttiva europea 2002/96/CE in materia
di apparecchi elettrici ed elettronici (waste electrical
and electronic equipment – WEEE).
Questa direttiva definisce le norme per la raccolta
e il riciclaggio degli apparecchi dismessi valide su
tutto il territorio dell’Unione Europea.
Per maggiori informazioni sullo smaltimento, con-
tattare il rivenditore specializzato.
Garanzia
Per questo apparecchio sono valide le condizioni di garanzia
pubblicate dal nostro rappresentante nel paese di vendita.Il
rivenditore,presso il quale è stato acquistato l ’apparecchio,
è sempre ben disposto a fornire a richiesta informazioni a
proposito.Per l ’esercizio del diritto di garanzia è comunque
necessario presentare il documento di acquisto.
Con riserva di modifiche.
