Silver King SK2SB Quick start guide

A Division of Stevens Lee Company
1600 Xenium Lane North, Minneapolis, MN 55441-3787
Phone [phone]
Technical Manual
and
Replacement Parts List

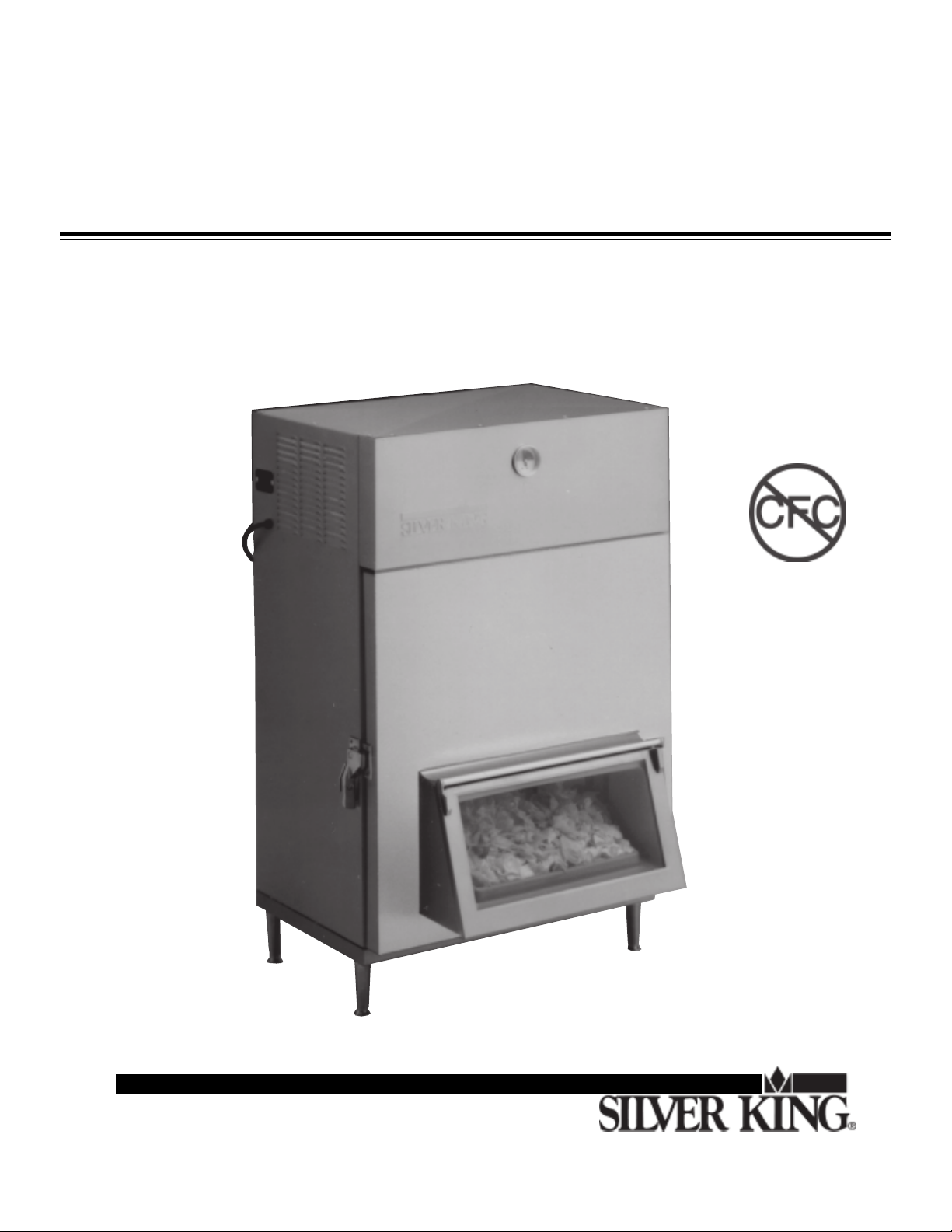

Lettuce Crisper/Dispenser
Specifications Subject to Change Without Notice.
MODEL SK2SB

1
TECHNICAL MANUAL
SILVER KING MODEL SK2SB LETTUCE DISPENSER
Thank you for purchasing Silver King food service equipment. Our goal is to provide our customers with the most
reliable equipment in the industry today. Please read this manual and the accompanying warranty information
before operating your new Silver King unit. Be sure to complete and mail the warranty card within 10 days of
purchase to validate your warranty.
UNCRATE AND INSPECT FOR DAMAGE
Upon delivery of your new Silver King unit, uncrate at once to inspect for possible freight damage following the
instructions printed on the exterior of the container. Report any damages to the carrier responsible for transpor-
tation and promptly present a claim for any evidence of mishandling.
INSTALLATION
The stainless steel exterior of the cabinet has been protected by a plastic covering during manufacturing and
shipping. This covering can be readily stripped before installation. After removing the covering, wash the interior
and exterior surfaces, including the bin, using a warm, mild soapy water solution and a sponge or cloth.
Location:
When locating your new Silver King Lettuce Dispenser, convenience and accessibility are important consider-
ations, but the following installation guidelines must be observed:
*When placing the unit on a counter, the counter must be able to support a minimum of 200 pounds.
*When wall mounting the unit, follow the instructions supplied.
*Correct serving height is important so that those using the dispenser can reach the contents easily.
*The unit must be level or tilted backwards slightly.
* Avoid placing the unit next to an oven, heating element or hot air source that would adversely
affect the performance of the unit.
*The unit requires a minimum of six (6) inches clearance on each side for proper airflow to the
compressor area.
Electrical Connections:
Be sure to check the data plate, located on the liner of the cabinet, for required voltage prior to connecting
the unit to power. The specifications on the data plate supersede any future discussion.
The standard Lettuce Dispenser is equipped with an eight (8) foot Power Cord that requires a 115 Volt, 60
Cycle, 1 Phase properly grounded electrical receptacle. The Power Cord comes with a 3 prong plug for
grounding purposes. Any attempt to cut off the grounding spike or to connect to an ungrounded adapter
plug will void the warranty, terminate the manufacturers responsibility and could result in serious injury.
The circuit must be protected with a 15 or 20 amp fuse or breaker. The use of extension cords is not
recommended with this unit.

2
OPERATION
Initial Start up:
After satisfying the installation requirements, the Lettuce Dispenser is ready to operate. The unit will start
when the Power Cord is connected to a live electrical receptacle. If the Compressor and Condenser Fan
are not running when the unit is initially plugged in, check to make sure that the Temperature Control is not
set to the off position. Allow the unit to run a minimum of one (1) hour before loading it with product.
Temperature Control:
The Temperature Control, located on the upper left side of the cabinet, comes set at the midpoint position,
#4, which will maintain an average cabinet temperature of about 38 Deg F. To obtain cooler temperatures
turn the Temperature Control stem clockwise with a slotted screwdriver and vise versa. Allow the unit a
minimum of six (6) hours to respond to a control setting adjustment if the product is in the cabinet.
Temperature Indicator:
The Temperature Indicator mounted on the upper face of the cabinet is factory set to indicate the tempera-
ture of the product within two (2) degrees. Should the Temperature Indicator read inaccurately there are
instructions for re calibrating it located on the Door Liner.
Defrost:
The SK2SB Lettuce Dispenser is a manual defrost unit. The unit should be defrosted whenever the walls
accumulate a frost/ice bank the is 1/2 inch thick. To defrost the unit, first remove the Lettuce Bin from the
unit then either turn the Temperature Control to the off position or disconnect the Power Cord from the
electrical receptacle, and open the Door. After the frost/ice has melted or come loose from the cabinet
walls, wipe out the cabinet interior with a dry cloth or sponge. Do not attempt to scrape or chisel off the
frost/ice as you could do irreparable damage to the cabinet.
MAINTENANCE
Preventative maintenance is minimal although these few steps are very important to continued operation
and maximizing the life of the appliance.
Cabinet Surfaces:
The interior and exterior surfaces are stainless steel and should be cleaned periodically with a solution of
warm water and a mild soap and wiped dry with a clean soft cloth. Should a surface become stained or
discolored, do not attempt to clean with an abrasive cleaner or scouring pad. Use a soft cleaner and rub
with the grain of the metal to avoid scratching the surface.
Condenser:
Periodically, dust accumulated on the Condenser should be removed. First, disconnect the unit from the
power supply. Remove the top panel to expose the Condenser. Remove the accumulated dust by vacuum-
ing or blowing air through the coil. This procedure will save on Compressor running time (electrical costs)
and also extend the life of the Compressor.
Door Gasket:
To extend the life of the door gaskets, clean them regularly by wiping them with a solution of warm mild
soapy water and rinse with clean water.
90009
MODEL__________________ SERIAL NO.______________________ DATE INSTALLED_____________________

5
MANUEL TECHNIQUE
DU DISTRIBUTEUR DE LAITUE SILVER KING MODÈLE SK2SB
Merci davoir acheté léquipement de restaurant Silver King. Notre but est de fournir à nos clients léquipement
le plus fiable de lindustrie daujourdhui. Veuillez lire ce manuel et linformation de garantie qui laccompagne
avant de faire fonctionner votre nouvelle unité Silver King. Assurez-vous de remplir et dexpédier la carte
de garantie dans les dix jours suivant lachat pour valider votre garantie.
INSPECTEZ POUR DES DOMMAGES ÉVENTUELS ET DÉBALLEZ LUNITÉ DE SA CAISSE
Lors de la livraison de votre nouvelle unité Silver King, déballez-la tout de suite afin de linspecter pour des
dommages possibles du fret en suivant les instructions imprimées sur lextérieur du conteneur. Signalez
tout dommage au transporteur responsable du transport et présentez immédiatement une réclamation sil y
a nimporte quelle preuve de maniement défectueux.
INSTALLATION
Lextérieur en acier inoxydable de larmoire a été protégé par un revêtement en plastique au cours de la
fabrication et de lexpédition. Ce revêtement peut être arraché facilement avant linstallation. Après avoir
enlevé ce revêtement, lavez les surfaces intérieures et extérieures, y compris la trémie, en utilisant une
solution de savon doux dans leau chaude et une éponge ou un chiffon.
Emplacement:
Quand vous déterminez lemplacement de votre distributeur de laitue Silver King, la commodité et
laccessibilité sont des considérations importantes, mais les conseils dinstallation qui suivent doivent être
observés:
* Quand vous placez lunité sur un comptoir, le comptoir doit pouvoir supporter un minimum de 200
livres.
* Quand vous montez lunité sur un mur, suivez les instructions fournies.
* Il est important davoir la hauteur de service correcte de sorte que ceux qui utilisent le distributeur
puissent atteindre facilement le contenu.
* Lunité doit être horizontale ou un peu inclinée vers larrière.
* Évitez toujours de placer lunité dans le voisinage dun four, dun élément chauffant ou dune
source dair chaud qui affecterait le fonctionnement de lunité de manière négative.
* Lunité exige un dégagement dau moins six (6) pouces de chaque côté pour avoir un écoulement
dair correct vers la zone du compresseur.
Connexions électriques:
Assurez-vous de consulter la plaque des données, située sur la paroi de larmoire, au sujet de la tension
requise avant de connecter lunité avec son alimentation. Les caractéristiques indiquées sur la plaque de
données remplacent toute discussion ultérieure.
Lunité standard de distributeur de laitue est munie dun cordon dalimentation long de huit (8 ) pieds qui
exige une prise de courant convenablement mise à la terre de 115 volts, 60 cycles/s, courant monophasé.
Le cordon dalimentation se présente avec une fiche à trois broches dans un but de mise à la terre. Toute
tentative de couper la pointe de mise à la terre ou de connecter lunité à une fiche dadaptateur non mise
à la terre annulera la garantie, mettra fin à la responsabilité des fabricants et peut produire des blessures
sérieuses.
Le circuit doit être protégé par un fusible ou un disjoncteur de 15 ou 20 ampères. Lemploi de cordons de
rallonge nest pas recommandé avec cette unité.

6
FONCTIONNEMENT
Démarrage initial:
Après avoir satisfait les exigences dinstallation, le distributeur de laitue est prêt à fonctionner. Lunité
démarrera quand le cordon dalimentation sera connecté à une prise de courant sous tension. Si le
compresseur et le ventilateur du condenseur ne marchent pas quand lunité est initialement branchée,
vérifiez pour vous assurer que le réglage de température nest pas dans la position arrêt. Laissez lunité
fonctionner pendant au moins une (1) heure avant de la charger avec du produit.
Réglage de température:
Le réglage de température, situé sur le côté supérieur gauche de larmoire, se présente fixé à la position
moyenne, N°4, qui maintiendra la température du produit à environ 38 degrés F. Pour obtenir des
températures plus froides, faites tourner la tige de commande de température dans le sens horaire et vice
versa. Laissez à lunité au moins six (6) heures pour répondre à un réglage de fixation de régulation si le
produit est dans larmoire.
Indicateur de température:
Lindicateur de température monté sur la surface supérieure de larmoire est réglé en usine pour indiquer la
température du produit à deux (2) degrés près. Si lindicateur de température donne des lectures inexactes,
il y a des instructions pour le réétalonner situées sur la paroi de porte.
Dégivrage:
Le distributeur de laitue SK2SB est une unité de dégivrage manuel. Lunité doit être dégivrée chaque fois
quune couche de givre/glace ayant une épaisseur de 1/2 pouce sest accumulée sur les parois. Pour
dégivrer lunité, retirez dabord la trémie de laitue de lunité, puis tournez le réglage de température jusquà
la position arrêt ou débranchez le cordon dalimentation de la prise de courant, et ouvrez la porte. Après
que le givre a fondu ou sest détaché des parois, essuyez lintérieur de larmoire avec un chiffon sec ou une
éponge. Nessayez pas de gratter ni de détacher le givre/la glace au ciseau car vous pourriez créer des
dommages irréparables à larmoire.
ENTRETIEN
Lentretien préventif est minimal bien que les quelques mesures qui suivent soient très importantes pour un
fonctionnement continu et pour maximiser la durée de vie de lappareil.
Surfaces de larmoire:
Les surfaces intérieures et extérieures de larmoire sont en acier inoxydable et doivent être nettoyées
périodiquement avec une solution de savon doux dans leau chaude, et essuyées avec un chiffon doux et
propre. Si une surface se couvre de taches ou se décolore, nessayez pas de la nettoyer avec une poudre
abrasive de nettoyage ni avec un tampon à récurer. Utilisez un produit dentretien doux et frottez en suivant
le grain du métal pour éviter dégratigner la surface.
Condenseur:
Il faut enlever périodiquement la poussière accumulée sur le condenseur. Débranchez dabord lunité de
lalimentation. Retirez la poussière accumulée en passant laspirateur ou en soufflant de lair à travers le
serpentin. Cette procédure réalisera des économies sur le temps de marche du compresseur (coûts
électriques) et prolongera aussi la durée de vie du condenseur.
Joint détanchéité de porte:
Pour prolonger la durée de vie des joints détanchéité de porte, nettoyez-les régulièrement avec une solu-
tion de savon doux dans leau chaude et rincez avec de leau propre.
90009
MODÈLE___________________N° DE SÉRIE______________________DATE DINSTALLATION_______________

3
MANUAL TECNICO
MAQUINA EXPENDEDORA DE LECHUGA SILVER KING
MODELO SK2SB
Gracias por comprar la maquinaria de servicios de alimentación Silver King. Nuestro objetivo es otorgar a
nuestros clientes la mejor maquinaria de la industria actual. Sírvase leer este manual y la información
acerca de la garantía que lo acompaña antes de poner en funcionamiento su nueva unidad Silver King.
Asegúrese de completar y enviar por correo la tarjeta de garantía dentro de los 10 días posteriores a la
compra a fin de ratificar su garantía.
INSPECCIONE LA UNIDAD EN BUSCA DE DAÑOS Y DESEMBALE
Cuando reciba su nueva unidad Silver King, desembálela inmediatamente y controle que no haya sufrido
daños durante el transporte siguiendo las instrucciones impresas en la parte externa del envase. Si encuentra
daños, infórmelo a la empresa responsable del transporte y presente inmediatamente un reclamo ante
cualquier prueba de maltrato. Si presenta un reclamo, conserve todo el material de embalaje.
INSTALACION
El exterior del gabinete de acero inoxidable ha sido protegido por una cubierta de plástico en la fabricación
y envío. Esta cubierta puede ser retirada antes de la instalación. Una vez retirada la cubierta, lave las
superficies internas y externas, incluyendo el recipiente, utilizando una solución de agua jabonosa y tibia y
una esponja o paño.
Ubicación
Al elegir una ubicación para su nueva Máquina Expendedora de Lechuga Silver King, debe tener en cuenta
la conveniencia y facilidad de acceso, pero debe seguir las siguientes pautas de instalación;
*Si coloca la unidad sobre un mostrador, éste debe poder soportar un peso mínimo de 90 kilos (200
libras).
*Si coloca la unidad encastrada en la pared, siga las instrucciones provistas.
*Asegúrese de colocar la unidad a una altura adecuada a fin de que las personas que utilicen la
máquina expendedora puedan alcanzar sus contenidos con facilidad.
*La unidad debe estar derecha o levemente inclinada hacia atrás.
*Evite colocar la unidad cerca de un horno, elemento calefactor o fuente de aire caliente, que
pueda afectar su correcto funcionamiento.
*La unidad necesita un espacio libre mínimo de 15 centímetros (6 pulgadas) en cada lado para
permitir una circulación de aire adecuada al área del compresor.
Conexiones Eléctricas
Asegúrese de revisar la placa de datos ubicada en el revestimiento del gabinete para ver el voltaje requerido
antes de conectar la unidad a una fuente eléctrica. Las especificaciones en la placa de datos sustituyen
cualquier discusión posterior.
La máquina expendedora de lechuga estándar está equipada con un cable de transmisión de energía de
2,43 metros (8 pies) que requiere un receptor eléctrico con descarga a tierra de 115 Voltios, 60 Ciclos, 1
Fase. El cable de transmisión de energía incluye un enchufe de tres patas para la descarga a tierra.
Cualquier intento de cortar la pata de descarga a tierra o de conectar el enchufe a un adaptador que no
posea descarga a tierra anulará la garantía, eximirá a los fabricantes de responsabilidad y podría resultar
en un serio daño.
El circuito debe estar protegido con un fusible o interruptor de 15 o 20 amperios. La unidad debe estar
aislada en un circuito y no debe conectarse a una prolongación del cable.

4
OPERACION
Arranque inicial
Una vez cumplidos los requisitos de instalación, la máquina expendedora de lechuga está lista para comenzar
a funcionar. La unidad comenzará a funcionar cuando se conecte el cable de transmisión de energía a una
fuente de energía cargada. Si el Compresor y el Ventilador del Compresor no arrancan cuando enchufa la
unidad, asegúrese que el Control de Temperatura no está en la posición de apagado. Deje la unidad
funcionando por una hora como mínimo antes de colocar productos en ella.
Control de Temperatura
El Control de Temperatura está ubicado en el lado izquierdo superior del gabinete y está ajustado en
fábrica en una posición media, #4 que mantendrá una temperatura de gabinete promedio de
aproximadamente 3 Grados Centígrados (38 Grados Fahrenheit). Para obtener temperaturas más bajas
gire la aguja de Control de temperatura en el sentido de las agujas del reloj y viceversa utilizando un
destornillador con muescas. Espere un mínimo de seis (6) horas para que la unidad responda a un ajuste
de control, si hay productos dentro del gabinete.
Indicador de Temperatura:
El Indicador de Temperatura ubicado en la parte superior del gabinete está ajustado en fábrica para indicar
la temperatura del producto dentro de un márgen de dos (2) grados. En caso de que el Indicador de
Temperatura presentara lecturas incorrectas, lea las instrucciones de re-calibración ubicadas en el
Revestimiento de la Puerta.
Descongelamiento:
La Máquina Expendedora de Lechuga SK2SB es una unidad de descongelamiento manual. La unidad
debe ser descongelada cada vez que las paredes acumulen una capa de escarcha/hielo de un grosor de
1,24 centímetros (1/2 pulgada). Para descongelar la unidad, primero retire el Recipiente para Lechuga de
la unidad, luego lleve el Control de Temperatura a la posición de apagado o desconecte el cable de
transmisión de energía del receptor eléctrico, y abra la puerta. Una vez que la escarcha/hielo se hayan
derretido o aflojado de las paredes del gabinete, limpie el interior del gabinete con un paño o esponja
secos. No intente raspar o tratar de retirar la escarcha/hielo con un cincel ya que podría producir un daño
irreparable al gabinete.
MANTENIMIENTO
El mantenimiento preventivo es mínimo, aunque estos pocos pasos son muy importantes para que la
unidad siga funcionando y para maximizar la vida útil del artefacto.
Superficies del Gabinete
El interior del gabinete es de aluminio y acero inoxidable y el exterior es de acero inoxidable. Debe limpiar
las superficies en forma periódica con una solución de agua tibia y jabón suave, luego secar con un paño
suave. También puede utilizar un buen limpiador de acero inoxidable. Si alguna superficie se oxidara o
manchara, no intente limpiarla con un limpiador abrasivo o una esponja áspera. Utilice un limpiador suave
y frótelo con el granulado del metal para evitar rayar la superficie. No utilice limpiadores clorinados. Siempre
enjuague y seque las superficies después de limpiarlas
Condensador:
El polvo acumulado en el condensador debe ser retirado en forma periódica. En primer lugar, desconecte
la unidad de la fuente de energía. Retire el panel superior para exponer el Condensador. Retire el polvo
acumulado aspirando o soplando aire a través de la bobina. Este procedimiento ahorrará Tiempo de
Funcionamiento del Compresor (costos eléctricos) y extenderá la vida útil del Compresor.
Junta de la Puerta
Para prolongar la vida útil de la junta de la puerta, debe ser limpiada en forma regular con una solución de
agua jabonosa tibia y suave, y enjuagada con agua limpia.
90009
MODELO_____________ NUMERO DE SERIE_________________ FECHA DE INSTALACION________________

7
TECHNISCHES HANDBUCH
SILVER KING MODELL SK2SB SALATDISPENSER
Wir danken Ihnen für den Kauf dieses Silver King Produktes. Unser Ziel ist es, unseren Kunden das
zuverlässigste Produkt auf dem Markt zu liefern. Bitte lesen Sie dieses Handbuch und die beiliegenden
Garantieinformationen durch, bevor Sie Ihr neues Silver King Gerät in Betrieb nehmen. Sie sollten die
Garantiekarte ausfüllen und spätestens 10 Tage nach dem Kauf einsenden, um Ihren Garantieanspruch zu
sichern.
AUSPACKEN UND AUF SCHÄDEN UNTERSUCHEN
Packen Sie Ihr neues Silver King Gerät sofort nach dem Kauf aus, um es auf eventuelle Transportschäden
zu untersuchen. Folgen Sie dabei den Anweisungen, die außen auf der Verpackung angebracht sind. Melden
Sie eventuelle Schäden dem für den Transport verantwortlichen Unternehmen und fordern Sie sofort
Schadenersatz, wenn Sie Hinweise entdecken, die auf fehlerhafte Behandlung schließen lassen.
INSTALLATION
Das Edelstahlgehäuse des Schrankes wird während der Herstellung und des Transports durch eine
Plastikfolie geschützt. Diese Folie kann vor der Installation leicht entfernt werden. Nach dem Entfernen der
Folie sollten Sie die Oberflächen innen und außen, einschließlich des Vorratsbehälters, mit warmem
Seifenwasser und einem Schwamm oder Tuch reinigen.
Aufstellort
Für die Wahl des Aufstellortes Ihres neuen Silver King Salatdispensers sind Bequemlichkeit und
Zugänglichkeit wichtige Kriterien, folgendes muss jedoch beachtet werden:
* Wenn Sie das Gerät auf eine Theke stellen, muss diese eine Tragfähigkeit von mindestens 90 kg
haben.
* Wenn das Gerät an der Wand befestigt werden soll, folgen Sie den mitgelieferten Anweisungen.
*Es ist wichtig, das Gerät auf die richtige Bedienhöhe zu stellen, so dass diejenigen, die den
Salatdispenser benutzen, den Inhalt leicht erreichen können.
*Das Gerät muss eben oder leicht nach hinten geneigt stehen.
* Stellen Sie das Gerät nie direkt neben eine Wärmequelle, wie einen Herd oder Heizkörper, denn
dies würde die Leistung des Gerätes beeinträchtigen.
*Für eine ordnungsgemäße Belüftung des Kompressorbereiches muss auf jeder Seite des Gerätes
ein Mindestabstand von 15 cm eingehalten werden.
Elektrischer Anschluss
Informieren Sie sich auf dem Hinweisschild an der Schrankinnenwand über die erforderliche Spannung,
bevor Sie das Gerät anschließen. Die Angaben auf dem Hinweisschild gelten auch entgegen eventuell
anderslautender zukünftiger Angaben.
Dieser Standardsalatdispenser wird mit einem 2,5 m langen Stromkabel geliefert, das für eine
ordnungsgemäß geerdete Steckdose mit 115 Volt und 60 Hz ausgelegt ist. Das Stromkabel wird mit
einem Stecker mit 3 Stiften zur Erdung geliefert. Wird versucht, den Erdungsstift zu entfernen oder das
Gerät mit einem ungeerdeten Zwischenstecker zu verbinden, erlischt die Garantie, der Hersteller übernimmt
keine Verantwortung und es kann zu ernsthaften Verletzungen kommen.
Der Stromkreis muss mit einer 15 oder 20 Ampere Sicherung oder einem Schutzschalter gesichert sein. Es
sollte kein Verlängerungskabel verwendet werden.

8
BETRIEB
Erstmaliger Betrieb
Wenn die Installationsvoraussetzungen erfüllt sind, kann der Salatdispenser in Betrieb genommen werden.
Das Gerät schaltet sich ein, sobald das Stromkabel mit einer stromführenden Steckdose verbunden ist.
Falls der Kompressor und der Kondensatorlüfter sich nicht einschalten, sobald das Gerät erstmalig an den
Strom angeschlossen wird, stellen Sie sicher, dass der Temperaturregler nicht auf aus steht. Lassen Sie
das Gerät mindestens eine Stunde lang laufen, bevor Sie es befüllen.
Temperaturregler
Der Temperaturregler, der sich an der oberen linken Seite des Schrankes befindet, ist bei der Lieferung auf
die mittlere Position (4) eingestellt, d. h. eine durchschnittliche Schranktemperatur von 4° C. Wollen Sie
kältere Temperaturen erreichen, drehen Sie den Temperaturregler mithilfe eines Schraubendrehers im
Uhrzeigersinn, wollen Sie die Temperatur erhöhen, drehen Sie ihn gegen den Uhrzeigersinn. Das Gerät
braucht mindestens 6 Stunden, um auf die neue Einstellung des Temperaturreglers zu reagieren, falls es
befüllt ist.
Temperaturanzeiger
Der an der oberen Vorderseite des Schrankes angebrachte Temperaturanzeiger ist fabrikmäßig so eingestellt,
dass er die Produkttemperatur mit einer Genauigkeit von ± 2 Grad anzeigt. Sollte der Temperaturanzeiger
eine falsche Temperatur anzeigen, ist auf der Türinnenseite erklärt, wie Sie ihn nachkalibrieren können.
Abtauen
Der SK2SB Salatdispenser muss manuell abgetaut werden. Das Gerät sollte abgetaut werden, sobald die
Eisschicht an den Wänden 1 cm dick ist. Um das Gerät abzutauen, entfernen Sie zuerst den Salatbehälter
aus dem Gerät und stellen dann entweder den Temperaturregler auf aus oder ziehen den Stecker aus der
Steckdose und öffnen dann die Tür. Nachdem das Eis geschmolzen ist oder sich von den
Schrankinnenwänden gelöst hat, wischen Sie das Schrankinnere mit einem trockenen Tuch oder Schwamm
aus. Versuchen Sie nicht, das Eis abzukratzen oder abzuschlagen, dies könnte den Schrank irreparabel
schädigen.
WARTUNG
Das Gerät benötigt nur minimale vorbeugende Wartung, doch diese wenigen Schritte sind sehr wichtig, um
den Betrieb zu gewährleisten und die Lebensdauer des Gerätes zu verlängern.
Schrankoberflächen
Die Schrankoberflächen sind innen und außen aus Edelstahl und sollten regelmäßig mit warmem
Seifenwasser gereinigt. Sollte die Oberfläche Flecken bekommen oder sich verfärbt haben, versuchen Sie
nicht, sie mit einem Scheuermittel oder einem Scheuerschwamm zu reinigen. Verwenden Sie einen sanften
Reiniger und reiben Sie in Richtung der Metallfasern, um zu vermeiden, dass die Oberfläche Kratzer
bekommt.
Kondensator:
Der Staub auf dem Kondensator muss regelmäßig entfernt werden. Ziehen Sie zuerst den Stecker aus der
Steckdose. Entfernen Sie die Deckplatte um den Kondensator freizulegen. Verwenden sie zum Entfernen
des Staubs einen Staubsauger oder blasen Sie Luft durch die Kondensatorschlange. Dieses Vorgehen
spart Stromkosten, da sich der Kompressor seltener einschaltet, und die Lebensdauer des Kompressors
wird verlängert.
Türdichtung
Um die Lebensdauer der Türdichtungen zu verlängern, sollten Sie sie regelmäßig mit warmem Seifenwasser
reinigen und mit klarem Wasser abspülen.
90009
MODELL_______________ SERIENNR.___________________ INSTALLATIONSDATUM_____________________

9
8,9
13 21
6,7
3,4
14
16
21 24
26 27
28
29 30
17,21
28
27
26
19
20
29
30
18,21
25,27
33
15
5
10,11
34
21,31
12
35 36,37,38
25,27
23
22
32

SK2SB PARTS LIST
ITEM NO. DESCRIPTION PART NO.
1CONDENSER COIL 40400
2ASSY, FAN MOTOR 115V 43078
ASSY, FAN MOTOR 220V 43078-01
3COMPRESSOR 115V/60HZ 10343-20
COMPRESSOR 230V/50HZ 10343-23
4ELECTRICAL KIT 115V (RELAY/OVERLOAD) 10344-20
ELECTRICAL KIT 230V (RELAY/OVERLOAD) 10344-23
5CLAMP 99508
6GROMMET, COMPRESSOR MOUNT 20481
7CLIP, HAIRPIN 98106
8TEMPERATURE CONTROL 42605
9PLATE, TEMPERATURE CONTROL 20653
10 GUARD, CONTROL BULB 42796
11 THUMB SCREW 98094
12 CORD, POWER SOURCE 115V 22099
CORD, POWER SOURCE 220V 23038
13 DRIER 22677
14 PANEL, TOP COMPRESSOR COMPARTMENT 40722
15 SHELL, CANOPY FACE 62649
16 DOOR ASSEMBLY (LESS HINGES AND STRIKE) 10335-01
17 HINGE, HOPPER DOOR - RIGHT 20856
18 HINGE, HOPPER DOOR - LEFT 20857
19 FRAME, HOPPER DOOR 60729
20 WINDOW, HOPPER DOOR 24698
21 SCREW, LATCH 99971
22 GASKET, HOPPER DOOR 62806
23 DOOR GASKET 10310-12
24 STRIKE, DOOR 21073
25 HINGE KIT (HINGE, SCREWS AND COVERS) 10327-09
26 HINGE KIT (HINGE, SCREWS AND COVERS) 10327-09
27 SCREW, HINGE 96005
28 COVER,HINGE 21758
29 BUSHING, DOOR 20703
30 WASHER, DOOR 20702
31 ASSY, LATCH 21069
32 WALL MOUNT BRACKET 10314-11
33 TEMPERATURE INDICATOR 20361
34 STANDARD LETTUCE BIN 10316-01
35 DOOR, LETTUCE BIN 60715
36 LATCH, BIN DOOR 20782
37 SCREW, BIN DOOR 20781
38 NUT, BIN DOOR 98112
39 HOPPER DOOR KIT (NOT SHOWN) 10335-02
WHEN ORDERING REPLACEMENT PARTS, PLEASE PROVIDE MODEL AND SERIAL NUMBERS
10

11
WIRING DIAGRAM
Model: SK2SB
115V, 60Hz, 1 PH
OR
220V, 50 Hz, 1 PH AC
FORM NO. 25972 09/00
