Silverline 317703 User manual

317703
FR
DE
silverlinetools.com
FR Prise type N pour remorque
DE Anhängersteckdose, N-Typ
ES Enchufe tipo N para remolques y caravanas
IT Cavo di collegamento tipo N
NL Aanhanger stekkerdoos N-Type
PL Gniazdo typu N do przyczepy
N-Type Trailer Socket 7-Pin 12V
Version date: 27.02.2019
GB Specication
Socket: 7-pin N-type
Voltage supply: 12V
Dimensions (L x W x H): 72 x 72 x 52mm
Weight: 69g
As part of our ongoing product development, specications of Silverline products may alter without notice.
General Safety
• Ensure you are aware of the specication and features of your tow vehicle, incorrect tting can damage your vehicle and void
any warranties
• Install sockets where they are easily accessible and near to the tow ball
• Use the appropriate wires, fuses, relays and wiring kits suitable for the tow vehicle and tow counterpart, if in doubt consult a
specialist tter
IMPORTANT: If you are at all unsure of the correct and safe manner in which to use this product and the electrical systems
and circuits required, do not attempt to use it. Seek the assistance of a qualied technician or specialist installer. Incorrect use
or installation can cause electrical wiring and lights to fail, unreliability or poor performance and can seriously damage vehicles.
Wiring set up guidelines
IMPORTANT: The following wiring information shows the standard UK and EU socket types. Check the date of manufacture of
your caravan, or needs of your tow counterpart, to determine the required wiring. If in doubt, consult a specialist tter.
Note: Your plug or socket will only be applicable to the wiring type that is stated in the product name and the date of
manufacture of your tow counterpart.
Terminal Colour 12N Socket
1Yellow Left Hand Indicator
2Blue Fog Lights (Interior Lights Pre-October 1979)
3White Return (Earth)
4Green Right Hand Indicator
5Brown Right Hand Tail Light
6Red Brake Lights
7Black Left Hand Tail Light & Number Plate
Maintenance
IMPORTANT: If there is any sign of melted plastic or misshapen pins, stop using the product immediately.
• Regularly check that all the xing screws are tight. They may vibrate loose over time
Contact
For technical or repair service advice, please contact the helpline on ([phone]
Web: silverlinetools.com/en-GB/Support
Address:
Powerbox
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ, United Kingdom
Disposal
• Products may contain traces of oil, other lubricants and pollutants. Therefore, products should not be disposed of with household
waste
• Contact your local waste disposal authority for information on the correct way to dispose of this product
1
2
3
4
5
6
7
Tubes
Pins
N-Type
Plug side of socket viewpoints
Caractéristiques techniques
Prise : Type N à 7 broches
Tension d’alimentation : 12 V
Dimensions (L x l x H) : 72 x 72 x 52 mm
Poids : 69 g
Du fait de l’évolution constante de notre développement produit, les caractéristiques des produits Silverline
peuvent changer sans notication préalable.
Consignes générales de sécurité
• Assurez-vous de bien prendre connaissance des caractéristiques techniques relatives à votre véhicule de remorquage, une
installation erronée peut endommager votre véhicule et ainsi annuler toutes garanties.
• Installez les prises dans des endroits faciles d’accès et près de la boule d’attelage.
• Utilisez des câbles, fusibles, et relais adaptés au véhicule de remorquage et remorques. En cas de doute,
consultez un professionnel.
IMPORTANT : Si vous n’êtes pas sûr de la manière correcte et sûre d’utiliser ce produit et les systèmes électriques
requis pour l’utilisation de ce produit, n’essayez pas de l’utiliser. Consultez un technicien ou professionnel qualié. L’usage
ou installation incorrecte peut entraîner le fonctionnement incorrect des connexions électriques et lumières,et peut ainsi
endommager votre véhicule.
Consignes de conguration du câblage
IMPORTANT : Les informations suivantes, relatives au câblage, indiquent les types standards de prises britanniques et
européennes. Vériez la date de fabrication de votre caravane ou tout autre véhicule étant remorqué, an de déterminer le
câblage requis. En cas de doute, consultez l’avis d’un professionnel qualié.
Remarque : Votre che ou prise ne pourra être appliquée qu’au type de câblage indiqué par le nom du produit et la date de
fabrication du véhicule remorqué.
1
2
3
4
5
6
7
Tubes
Broches
Type N
Vue côté prise
Terminal Couleur Prise 12 N
1Jaune Clignotant gauche
2Bleu Phares antibrouillard (Lumières internes pré-Octobre 1979)
3Blanc Retour (Mise à la terre)
4Vert Clignotant droit
5Marron Feu arrière droit
6Rouge Feux de freinage
7Noir Feu arrière gauche et plaque d’immatriculation
Table 1
Prises type N avant Septembre 2008 Entretien
IMPORTANT : Si vous observez des signes associés à la fonte de plastique ou que les broches sont déformées, arrêtez d’utiliser le
produit immédiatement.
• Vériez régulièrement que toutes les vis soient bien serrées. Elles peuvent devenir lâches avec le temps.
Contact
Pour tout conseil technique ou réparation, veuillez nous contacter :
• Téléphone : ([phone]
• Site web : www.silverlinetools.com/fr-FR/Support
• Adresse : Powerbox
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ, United Kingdom (Royaume-Uni)
Recyclage
• Les outils peuvent contenir de l’huile, lubriants et autres produits polluants. Ils ne doivent pas être jetés avec les ordures
ménagères.
• Contactez les autorités locales compétentes en matière de gestion des déchets pour vous informer de la procédure à suivre pour
recycler les outils électriques.
Technische Daten
Steckdose: 7-polig, Typ N
Spannung: 12 V
Abmessungen (L x H x B): 72 x 52 x 72 mm
Gewicht: 69 g
Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von
Silverline-Produkten ohne vorherige Ankündigung ändern.
Allgemeine Sicherheitshinweise
• Stellen Sie sicher, dass Sie mit den Spezikationen und Merkmalen Ihres Zugfahrzeugs vertraut sind. Eine falsche Montage
kann zu Schäden am Fahrzeug und zum Erlöschen jeglicher Garantien führen.
• Installieren Sie Steckdosen so, dass diese leicht zugänglich sind und sich in der Nähe der Zugkugel benden.
• Verwenden Sie Kabel, Sicherungen, Relais und Kabelsätze, die für das Abschleppfahrzeug und für den Anhänger geeignet
sind. Im Zweifelsfall wenden Sie sich an einen Fachmann.
WICHTIG: Verwenden Sie dieses Produkt nicht, wenn Sie sich des richtigen, sicheren elektrischen Anschlusses und der
Nutzung nicht sicher sind. Wenden Sie sich stattdessen an einen qualizierten Techniker oder Installateur. Unsachgemäßer
Gebrauch oder Installation kann zu Ausfall von elektrischen Kabeln und Leuchten führen, die Leistung beeinträchtigen oder
unzuverlässig machen und zu schweren Schäden am Fahrzeug führen.
Richtlinien für den Anschluss
WICHTIG:Die unten aufgeführten Informationen für den elektrischen Anschluss zeigen die standardmäßigen britischen und
europäischen Steckdosentypen. Überprüfen Sie das Herstellungsdatum Ihres Wohnwagens und Zugfahrzeuges, um das
erforderliche Anschlussverfahren zu ermitteln. Im Zweifelsfall wenden Sie sich an einen Fachmann.
Hinweis: Der Stecker oder Steckdose ist nur für die Art von Verschaltung geeignet, die in der Produktbezeichnung und dem
Herstellungsdatum des zu ziehenden Anhängers angegeben ist.
1
2
3
4
5
6
7
Pole
Kontakte
N-Typ
Steckerseite des Produkts
Pol Farbe 12-polige N-Typ-Steckdose
1Gelb Fahrtrichtungsanzeiger, links
2Blau Nebelschlussleuchten (Innenbeleuchtung bei Baujahr vor Oktober 1979)
3Weiß Masse
4Grün Fahrtrichtungsanzeiger, rechts
5Braun Schlussleuchte, rechts
6Rot Bremsleuchten
7Schwarz Schlussleuchte, links u. Kennzeichenbeleuchtung
Tabelle 1
N-Typ-Steckdosen bis Septmeber 2008
Hinweis: Kontakt 2 ist normalerweise spannungsgeladen, auch wenn der Motor des Zugfahrzeugs nicht läuft.
Wartung und Pege
WICHTIG: Stellen Sie den Gebrauch des Produkts SOFORT ein, wenn Sie Anzeichen von geschmolzenem Kunststoff oder
Beschädigungen in Form von verbogenen Kontakten feststellen.
• Überprüfen Sie die Befestigung aller Kontakte in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch
Vibration lockern können.
Kontakt
Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222.
Webseite: silverlinetools.com/de-DE/Support
Postanschrift:
Powerbox
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ
Großbritannien
Entsorgung
• Das Produkt kann nach Gebrauch Öl und Spuren anderer Schmiermittel sowie Schadstoffe aufweisen. Daher dürfen sie es
niemals über den Hausmüll entsorgen.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung dieses Produktes beraten.
Note: N-type sockets pre-October 1979 pin 2 is usually live, even when the tow vehicle’s engine is not running.
Table 1
N-type sockets to September 2008
Remarque : La broche n°2 des prises type N pré-Octobre 1979 est généralement sous tension, même lorsque le moteur du
véhicule de remorquage est à l’arrêt.
Installation Check
After installation and before use ensure:
• The socket, plug or adaptor connection is secure
• The connection wiring between the socket and main vehicle is secure
• When the engine is OFF, battery charge is not being taken from the tow vehicle battery; use
ignition-controlled circuits to prevent tow vehicle battery being drained
• No wires are at risk of dragging on the ground
• Wiring is free from damage and free from moisture and corrosion
• All plug and socket wiring perform the correct functions
• All lights and indicators function on the tow vehicle and tow counterpart
Vérications d’installation
Après installation et avant usage, vériez que :
• La prise, che ou adaptateur est connecté de manière sûre.
• La connexion des câbles entre la prise et le véhicule principale est sûre.
• Lorsque le moteur est à l’arrêt, la charge de la batterie du véhicule de remorquage n’est pas consommée ; Utilisez des circuits
contrôlés par contact d’allumage an d’éviter à la batterie du véhicule de remorquage d’être consommée et éventuellement
vidée.
• Les câbles utilisés ne sont pas susceptibles de traîner au sol.
• Le câblage est exempt de tout dommage, humidité et corrosion.
• Le câblage de toutes ches et prises exécute les fonctions correctement.
• Toutes les lumières et clignotants fonctionnent sur le véhicule de remorquage et la remorque.
Überprüfung der Verschaltung
Vergewissern Sie sich nach der Installation und vor dem Gebrauch, dass:
• die Steckdose, Stecker oder Adapterverbindung sicher angeschlossen sind.
• Verbindungskabel zwischen der Steckdose und dem Zugfahrzeug sicher angeschlossen sind.
• bei ausgeschaltetem Motor die Batterie vom Zugfahrzeug nicht angezapft wird. Verwenden Sie zündungsgesteuerte
Schaltkreise, um zu verhindern, dass die Batterie des Zugfahrzeuges entladen wird.
• keine Gefahr besteht, dass Kabel den Boden berühren oder über diesen gezogen werden.
• die Anschlusskabel keine Beschädigungen, Feuchtigkeit oder Korrosion aufweisen.
• alle Anschlussverbindungen ihre korrekten Funktionen erfüllen.
• alle Leuchtfunktionen am Zugfahrzeug mit denen des Anhängers übereinstimmen.
317703_SafetySheet.indd 1 27/02/2019 09:06

ES
IT
NL
PL
silverlinetools.com
Características técnicas
Toma: 7 polos,tipo N
Tensión: 12 V
Dimensiones (L x An x A): 72 x 72 x 52 mm
Peso: 69 g
Como parte de nuestra política de desarrollo de productos, los datos técnicos de los productos Silverline pueden
cambiar sin previo aviso.
Instrucciones de seguridad
• Asegúrese de conocer las especicaciones y características de su vehículo de remolque, una conexión incorrecta podría
dañar el vehículo y anular cualquier garantía.
• Instale enchufes donde sean fácilmente accesibles y estén cerca de la bola de remolque.
• Utilice cables, fusibles, relés y kits de cableado adecuados para el vehículo y el remolque utilizado. En caso de duda, consulte
a un instalador especializado.
IMPORTANTE Si no está seguro de la manera correcta y segura de utilizar este producto y los sistemas y circuitos eléctricos
necesarios, no lo utilice. Consulte con un técnico o instalador especializado. El uso o la instalación incorrecta puede hacer que
el cableado eléctrico y las luces fallen, que no sean ables o tengan un rendimiento deciente y podrían dañar gravemente
los vehículos.
Instrucciones de conexionado
IMPORTANTE La siguiente información de cableado muestra los tipos de tomas estándar del Reino Unido y la UE. Verique la
fecha de fabricación de su caravana, o los requerimientos de su remolque, para determinar el cableado requerido. En caso de
duda, consulte a un especialista.
Nota: Su enchufe o toma solo será aplicable al tipo de cableado que se indica en el nombre del producto y la fecha de
fabricación del remolque o caravana.
1
2
3
4
5
6
7
Hembra
Macho
Tipo N
Vista lado clavijas del enchufe
Terminal Color Toma 12 N
1Amarillo Indicador lado izquierdo
2Azul Faros antiniebla (luces interiores anteriores a octubre de 1979)
3Blanco Retorno (tierra)
4Verde Indicador lado derecho
5Marrón Luz de posición derecha
6Rojo Luces de freno
7Negro Luz de posición izquierda y luz de matrícula
Tabla 1
Tomas N hasta septiembre de 2008
Nota: Las tomas de dos polos tipo N anteriores a octubre de 1979 estará bajo tensión incluso cuando el motor del vehículo
remolcador esté apagado.
Mantenimiento
IMPORTANTE: No utilice este producto si hay algún signo de plástico fundido o cuando las clavijas del enchufe estén dobladas
o deformadas.
• Compruebe regularmente que todos los tornillos y elementos de jación estén bien apretados. Con el paso del tiempo
pueden vibrar y aojarse.
Contacto
Servicio técnico de reparación Silverline – Tel: [phone]
Web: www.silverlinetools.com/es-ES/Support
Dirección:
Powerbox
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ, Reino Unido
Reciclaje
• Las herramientas pueden contener restos de aceite o substancias peligrosas. No deseche sus herramientas u otro equipo
eléctrico o electrónico junto con la basura convencional.
• Póngase en contacto con la autoridad local encargada de la gestión de residuos para obtener más información sobre cómo
reciclar este tipo de herramientas correctamente.
Speciche tecniche
Presa: 7 poli tipo N
Tensione di alimentazione 12V
Dimensioni (L x P x A): 72 x 72 x 52mm
Peso: 69g
Nell’ambito del nostro continuo sviluppo del prodotto, le speciche tecniche dei prodotti Silverline possono
subire variazioni senza preavviso.
Norme generali di sicurezza
• Assicurarsi di essere a conoscenza delle speciche e delle caratteristiche del veicolo trainante, un montaggio errato può
danneggiare il veicolo ed annullare la garanzia
• Installare le prese in punti facilmente accessibili e vicino alla sfera di traino
• Utilizzare cavi, fusibili e relé corretti e kit di cablaggio adeguati per il veicolo trainante e la controparte di traino, in caso di
dubbio, contattare un installatore specializzato
IMPORTANTE: Se non si è certi del modo di utilizzo corretto e sicuro di questo prodotto e degli impianti e circuiti elettrici
necessari, non tentare di utilizzarlo. Richiedere l’assistenza di un tecnico qualicato o di un installatore specializzato. Un uso
o un’installazione errati possono causare un malfunzionamento dei collegamenti elettrici e delle luci, inafdabilità o scarse
prestazioni e possono danneggiare seriamente i veicoli.

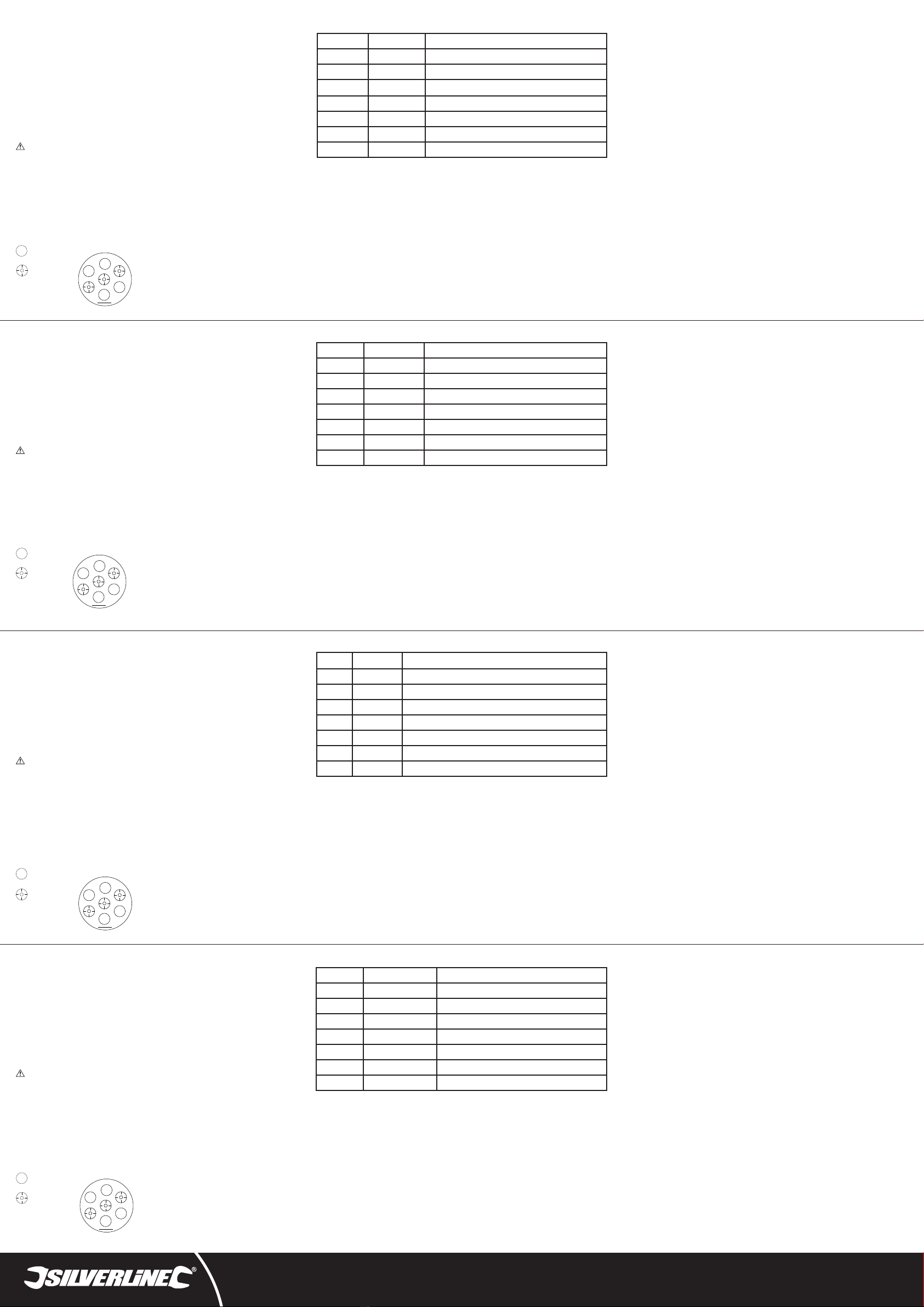

Linee guida per il cablaggio
IMPORTANTE:Le seguenti informazioni di cablaggio mostrano i tipi di prese standard esistenti nel Regno Unito e nell’Unione
Europea. Controllare la data di fabbricazione della roulotte o i requisiti della controparte di traino, per determinare il cablaggio
richiesto. In caso di dubbio, contattare un installatore specializzato.
Nota:La spina o la presa di corrente sarà idonea solo per il tipo di cablaggio che è indicato sotto il nome del prodotto e la data
di fabbricazione della controparte di traino.
1
2
3
4
5
6
7
Tubi
Poli
Tipo N
Lato spina dei punti di osservazione presa
Morsetto Colore Presa 12N
1Giallo Indicatore di direzione sinistro
2Blu Luci fendinebbia (Luci interne previo Ottobre 1979)
3Bianco Ritorno (terra)
4Verde Indicatore di direzione destro
5Marrone Luce posteriore lato destro
6Rosso Luci di stop
7Nero Luce posteriore lato sinistro e targa
Tabella 1
Prese tipo N no a Settembre 2008 Manutenzione
IMPORTANTE: Se sono presenti eventuali segni di plastica fusa o perni deformati, interrompere immediatamente l’utilizzo del
prodotto.
• Controllare regolarmente che tutte le viti di ssaggio siano serrate. Le stesse possono vibrare e allentarsi nel corso del tempo
Contatti
Per assistenza tecnica o riparazioni, contattare la Helpline al numero (+ 44) 1935 382 222
Sito Web: silverlinetools.com/it-IT/Support
Indirizzo
Powerbox
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ, Regno Unito
Smaltimento
• I prodotti possono contenere tracce di olio, altri lubricanti o inquinanti. Pertanto, i prodotti non devono essere smaltiti con i
riuti domestici
• Contattare l’autorità locale di smaltimento riuti per informazioni sul modo corretto di smaltire questo prodotto
Specicaties
Contactdoos: 7-pins N-type
Voedingspanning: 12 V
Afmetingen (L x B x H): 72 x 72 x 52 mm
Gewicht: 69 g
In het kader van onze voortgaande productontwikkeling kunnen de specicaties van Silverline-producten zonder
voorafgaande kennisgeving worden gewijzigd.
Algemene veiligheid
• Zorg ervoor dat u zich bewust bent van de specicaties en kenmerken van uw trekkervoertuig; een incorrecte tting kan uw
voertuig beschadigen en garanties tenietdoen.
• Installeer contactdozen waar ze gemakkelijk toegankelijk zijn, en in de buurt van de trekhaak
• Gebruik de juiste draden, zekeringen, relais, en bedradingskits die geschikt zijn voor het trekkervoertuig en voor de
aanhanger. Raadpleeg een expert indien u twijfelt.
BELANGRIJK: Indien u niet zeker bent van de correcte en veilige wijze waarop dit product en de elektrische systemen en
schakelingen gebruikt dienen te worden, probeer ze dan niet te gebruiken. Vraag hulp van een gekwaliceerd technicus of van
een gespecialiseerde installateur. Het incorrecte gebruik of de incorrecte installatie kan defecten veroorzaken in de elektrische
bedradingen en lichten, kan een onbetrouwbare of slechte werking tot gevolg hebben, en kan ernstige schade veroorzaken
aan de voertuigen.
Richtlijnen voor de opzet van de bedrading
BELANGRIJK: De volgende bedradinginformatie geeft een weergave van de standaard nog types contactloze voor het VK en
de EU. Controleer de bouwdatum van uw caravan, of de vereisten van de aanhanger, om zodoende de vereiste bedrading te
bepalen. Ingeval van twijfel dient u een specialist te raadplegen.
Opmerking: Uw stekker of contactdoos is enkel te gebruiken met het bedradingstype dat vermeld staat in de productnaam en
de bouwdatum van de aanhanger.
1
2
3
4
5
6
7
Buizen
Pinnen
N-type
Gezien vanaf de stekkerzijde van de contactdoos
Klem Kleur 12N Contactdoos
1Geel Linker pinker
2Blauw Mistlampen (binnenverlichting vóór Oktober 1979)
3Wit Terugkeer (aarde)
4Groen Rechter pinker
5Bruin Rechter achterlicht
6Rood Remlichten
7zwart Linker achterlicht & nummerplaat/kenteken
Tabel 1
Contactdoos tot September 2008
Onderhoud
BELANGRIJK: Indien er indicaties zijn van gesmolten plastic of vervormde pinnen, stop dan onmiddellijk met het gebruik van
een product.
• Controleer regelmatig of alle bevestigingsschroeven aangedraaid zijn. Deze kunnen in de loop van de tijd lostrillen.
Contact
Voor advies in verband met technische zaken of met herstellingen, gelieve contact op te nemen met ([phone]
Web: silverlinetools.com/nl-NL/Support
Adres:
Powerbox
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ, Verenigd Koninkrijk
Afvoer en verwerking
• Producten kunnen sporen van olie, andere smeermiddelen, en vervuilende substanties omvatten. Producten mogen om die
reden niet met het normale huisvuil worden weggegooid.
• Neem contact op met uw plaatselijke reinigingsdienst om informatie in te winnen met betrekking tot de correcte wijze om
dit product af te voeren.
Dane techniczne
Gniazdo: 7-Pin typu N
Napięcie zasilania: 12V
Wymiary (Dł. x Szer. x Wys.): 72 x 72 x 52mm
Waga: 69g
W wyniku nieprzerwanego procesu rozwojowego produktów specykacje produktów Silverline mogą ulec
zmianie bez uprzedniego powiadomienia.
Ogólne instrukcje dotyczące bezpieczeństwa
• Upewnić się co do specykacji i funkcji danego pojazdu holowniczego, niewłaściwe dopasowanie może spowodować
uszkodzenie pojazdu i unieważnić wszelkie gwarancje.
•Zainstalować gniazda w łatwo dostępnym miejscu blisko haka holowniczego.
•Użyć odpowiednich przewodów, bezpieczników, przekaźników i zestawów przewodów odpowiednich dla pojazdu holującego i
holowanego, w razie wątpliwości skonsultować się z wyspecjalizowanym instalatorem.
WAŻNE: W przypadku braku pewności, co do prawidłowego i bezpiecznego sposobu korzystania z tego produktu bądź
wymaganych układów i obwodów elektrycznych, nie próbować go używać. Skorzystać z pomocy wykwalikowanego elektryka
lub wyspecjalizowanego instalatora. Nieprawidłowe użycie lub instalacja mogą spowodować awarię przewodów elektrycznych i
reektorów, niepewność działania lub słabą wydajność i narazić pojazdy na poważne uszkodzenia.
Wskazówki dotyczące konguracji okablowania
WAŻNE: Poniższe informacje dotyczące okablowania przedstawiają standardowe typy gniazd w Wielkiej Brytanii i UE. Sprawdzić
datę produkcji przyczepy kempingowej lub właściwości pojazdu holowanego, aby określić wymagane okablowanie. W
przypadku pojawienia się wątpliwości skontaktować się z wyspecjalizowanym instalatorem.
Uwaga: Wtyczka lub gniazdo pojazdu będą zgodne jedynie z rodzajem okablowania określonym wg nazwy i daty produkcji
holowanego pojazdu.
1
2
3
4
5
6
7
Tulejki
Bolce
Typ N
Widok od strony wtyczki
Zacisk Kolor Gniazdo 12N
1Żółty Kierunkowskaz lewy
2Niebieski Światła przeciwmgielne
3Biały Masa (Uziemienie)
4Zielony Kierunkowskaz prawy
5Brązowy Pozycyjne prawe
6Czerwony Światła hamowania
7Czarny Pozycyjne lewe i tablica rejestracyjna
Tabela 1
Gniazda typu N produkowane do września 2008 Konserwacja
WAŻNE: W przypadku wykrycia stopienia plastiku lub odkształcenia pinów natychmiast przerwać korzystanie z produktu.
• Regularnie sprawdzać dokręcenie śrubek mocujących. Z biegiem czasu mogą one ulec poluzowaniu w wyniku drgań.
Kontakt
W celu uzyskania porady technicznej lub dotyczącej naprawy, należy skontaktować się z infolinią pod numerem (+44) 1935
382 222
Strona internetowa: silverlinetools.com/en-GB/Support
Adres:
Powerbox
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ, United Kingdom
Utylizacja
• Produkty mogą nosić ślady oleju, innych środków smarnych i zanieczyszczenia. Nie należy wyrzucać zużytych produktów wraz
z odpadami komunalnymi.
• Skontaktować się z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego
sposobu utylizacji produktu.
Nota: Prese tipo N previo Ottobre 1979 a 2 perni sono sempre in tensione, anche quando il motore del veicolo non è acceso.
Opmerking: Pin 2 staat gewoonlijk onder spanning, zelfs wanneer de motor van het trekkervoertuig niet draait.
Uwaga: Gniazda typu N produkowane od października 1979 dwubolcowe, z reguły są pod napięciem, nawet, jeśli silnik
holowanego pojazdu nie jest włączony
Comprobación de la instalación
Después de la instalación y antes de usar, asegúrese de que:
• La conexión de la toma, enchufe o adaptador es segura.
• El cableado de conexión entre la toma y el vehículo principal es seguro.
• No utilizar la carga de la batería del vehículo remolcador cuando el motor está apagado. Uso de circuitos de encendido para
evitar que la batería del vehículo remolcado pueda agotarse.
• Ningún cable corra el riesgo de ser arrastrado en caso accidental.
• El cableado está libre de daños, humedad y corrosión.
• Todos los cables del enchufe y el enchufe funcionen correctamente.
• Todas las luces e indicadores funcionen en el vehículo y remolque utilizado.
Verica dopo l’installazione
Dopo l’installazione e prima dell’utilizzo vericare che:
• La presa, la spina o l’attacco dell’adattatore siano sicuri
• Il cablaggio del collegamento tra la presa e il veicolo principale sia sicuro
• Quando il motore è spento, la carica della batteria non venga scaricata dalla batteria del veicolo trainante; utilizzare circuiti
comandati dall’accensione per evitare che la batteria del veicolo venga scaricata
• Non vi siano cavi che rischino di essere trascinati sul terreno
• Il cablaggio sia esente da danni, umidità e corrosione
• Tutti i cablaggi della spina e della presa svolgano le funzioni corrette
• Tutte le luci e gli indicatori funzionino sul veicolo trainante e sulla controparte di traino
Controle installatie
Na de installatie en voorafgaand aan het gebruik dient u zich ervan te vergewissen dat:
• De contactdoos-, de stekker-, of de adapterverbinding betrouwbaar tot stand is gebracht
• De verbinding s bedrading tussen de contactdoos en het hoofdvoertuig betrouwbaar tot stand is gebracht
• wanneer de motor is uitgeschakeld mag het opladen van de batterij niet gebeuren vanuit de batterij van het
trekkervoertuig; er dient gebruik gemaakt te worden van door de ontsteking gecontroleerde schakelingen om te
voorkomen dat de batterij van het trekkervoertuig leegloopt
• Het risico niet bestaat dat draden over de grond slepen
• Draden vrij zijn van schade, vocht, en corrosie
• Alle bedradingen van de stekker en van de contactdoos de correcte functies uitvoeren
• Alle verlichting en signalisatie, zowel van het trekkervoertuig als van de aanhanger, correct werkt
Kontrola instalacji
Po zainstalowaniu i przed uruchomieniem upewnić się, że:
• Połączenie gniazda, wtyczki i przejściówki jest odpowiednio zabezpieczone.
• Okablowanie pomiędzy gniazdem a głównym pojazdem jest prawidłowe.
• Kiedy silnik jest wyłączony, akumulator nie jest ładowany przez akumulator pojazdu. Należy korzystać z obwodów z
zasilaniem sterowanym wyłącznikiem zapłonu, aby zapobiec rozładowaniu akumulatora pojazdu holującego.
• Żadne kable nie są narażone na wleczenie po ziemi.
• Kable nie są uszkodzone, zawilgocone ani skorodowane.
• Okablowanie wtyczki i gniazda spełnia prawidłowe funkcje.
• Wszystkie światła pojazdu holującego i holowanego działają prawidłowo.
317703_SafetySheet.indd 2 27/02/2019 09:06
