GB
4
• Checks should also include any ttings used in association with the strap
• Chemical exposure results in local weakening and softening of the material.This is indicated by
aking of the surface which may be plucked or rubbed off. If this is visible, the strap should be
removed from service
• Heat or friction damage is indicated by the bres taking on a glazed appearance; in extreme
cases, fusion of the bres can occur. If this is visible, the ratchet strap should be removed from
service
Intended Use
Rear-mounted bicycle carrier rack, for use with most light vehicles for carrying up to 3 adult bicycles.
This product is not recommended for the following type of vehicles:
• Sports cars
• Cabriolets
• Split tailgate
• Side opening tailgate
Unpacking Your Product
• Carefully unpack and inspect your new product.Familiarise yourself with all its features and
functions
• Ensure that all parts of the product are present and in good condition. If any parts are missing or
damaged, have such parts replaced before attempting to use this product

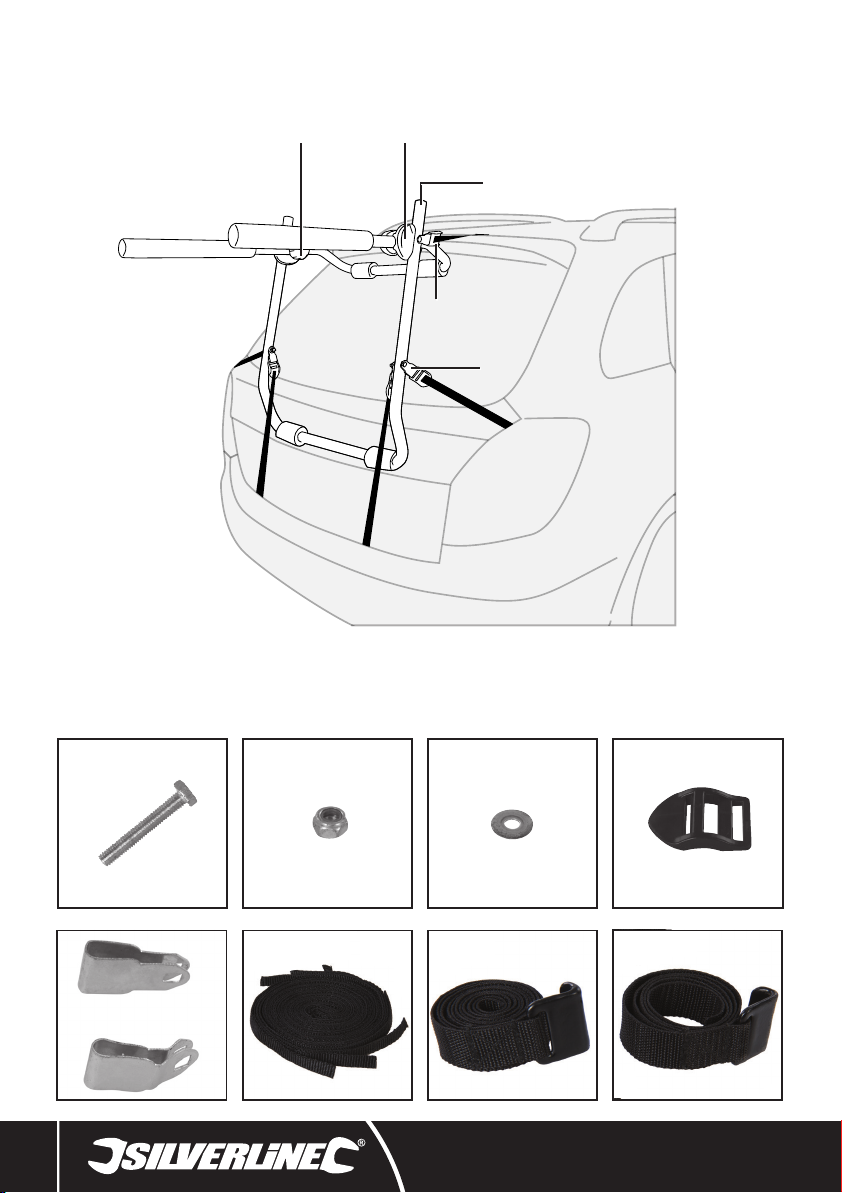

1. Bicycle Carrier Frame
2. M6 10 x 40mm Bolt
3. M6 10mm Nylon Locking Nut
4. M6 Washer
5. Plastic Strap Buckle
6. Angled Steel Anchor Loops
7. Flat Steel Anchor Loops
8. Bicycle Fastening Strap (700 x 10mm)
9. Strap with Rubber-Coated Hooks (1200mm)
10. Strap with Rubber-Coated Hooks (930mm)
11. Plastic Strap Buckle Mounting Hole
12. Locking Mechanism
13. Metal Spring Locking Buckle
14. Locking Mechanism Knob
Product Familiarisation
General Safety
Carefully read and understand this manual and any label attached to the product before use. Keep
these instructions with the product for future reference.Ensure all persons who use this product are
fully acquainted with these instructions.
• Do not force, or attempt to use this product for a purpose for which it was not designed.
• The use of any attachment or accessory other than those mentioned in this manual could result
in damage or injury.
The use of improper accessories could be dangerous, and may invalidate your warranty.
Bicycle Carrier Safety
WARNING: Always retighten vehicle mounting straps after cycles have been mounted on
the carrier.
DO NOT exceed the maximum load for this product: 45kg for 3 adult sized cycles. If the carrier is
used on a booted saloon type vehicle 30kg or 2 adult sized vehicles.
Check the tension of the straps at regular intervals whilst the carrier is tted and tighten as
necessary.Adjust the length between intervals depending on the road surface.
DO NOT obscure vehicle lighting or number plate with bicycles or carrier. If obstruction is
unavoidable ALWAYS use a lighting/number plate board to comply with road trafc regulations.
Whilst using the carrier, the handling of the vehicle will be affected when carrying bicycles.
DO NOT operate the rear windscreen wiper whilst the carrier is tted, as the carrier may obstruct
the movement of the wiper and cause damage to the wiper mechanism or the carrier.
Ensure that the bicycles are positioned on the carrier so they are not overhanging the width of
the vehicle, the exhaust pipe or in contact with the vehicle paintwork, and are sufciently placed
with enough ground clearance between the bicycles and the road.
When using the bicycle carrier in a country other than the UK, check with the relevant transport
authorities as use in some countries is retricted
IMPORTANT: Take extra care whilst travelling over humps, ramps and rough/uneven road
surfaces.
• Straps should be protected against friction, sharp edges or any surface likely to cause damage
• Never knot or twist a strap
• All straps should be inspected before use by a competent person
• Never attempt to repair straps. If in doubt withdraw from service and consult the retailer
• Avoid contact with heat and hot surfaces
• Never trap a strap under a load; crushing can seriously damage straps
Original Instructions
Max load capacity....................................................45kg
No. of bikes held ........................................................3
Max bike weight (total) ...............................................45kg
Mounting type ..............................................Rear mounted
Dimensions (L x W x H) ...................................750 x 515 x 95mm
Weight.............................................................2.5kg
As part of our ongoing product development, specications of
Silverline products may alter without notice.
Specication
Description of Symbols
The rating plate on your tool may show symbols.These represent important information about the
product or instructions on its use.
Read instruction manual.
Maximum Load
MAX
45kg
Introduction
Thank you for purchasing this Silverline product.This manual contains information necessary
for safe and effective operation of this product. This product has unique features and, even
if you are familiar with similar products, it is necessary to read this manual carefully to
ensure you fully understand the instructions. Ensure all users of the product read and fully
understand this manual.
621444_MANUAL2.indd 4 11/09/2017 09:55

Bike Rack621444
5
silverlinetools.com
Assembly

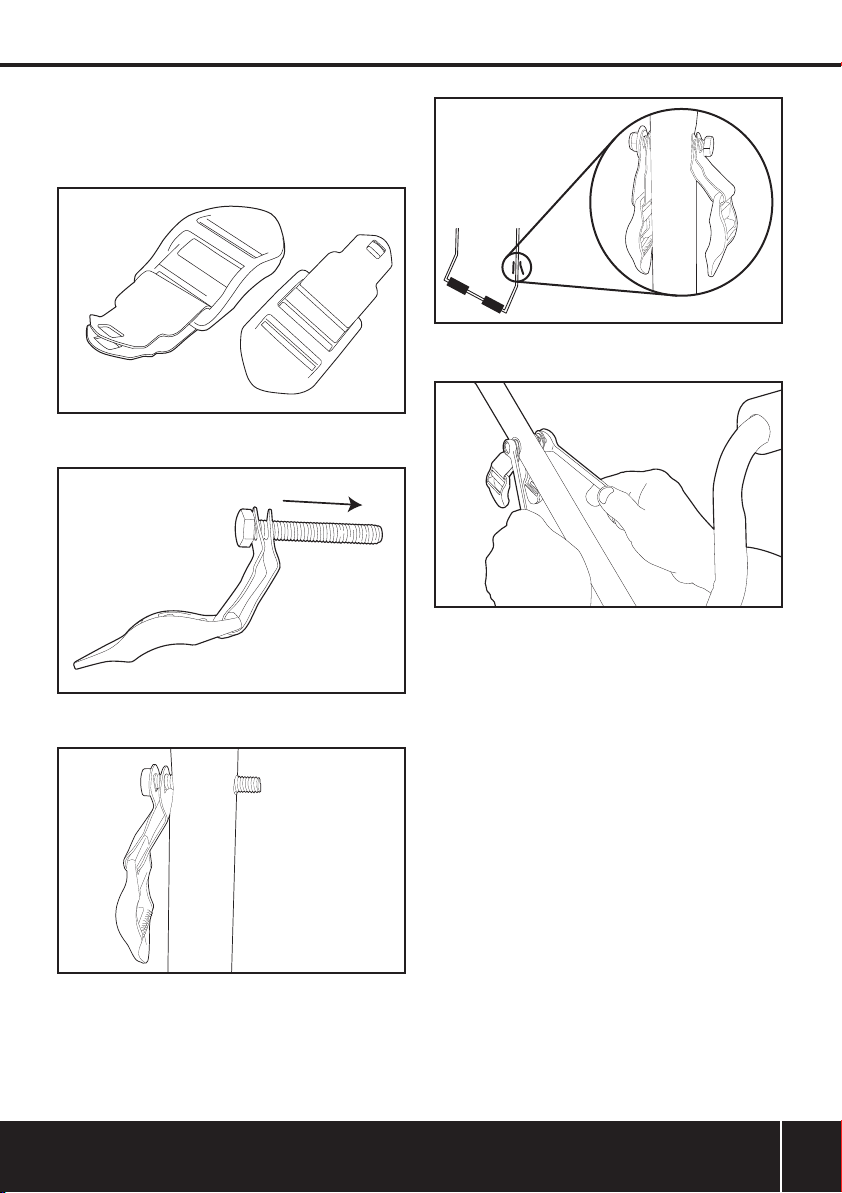

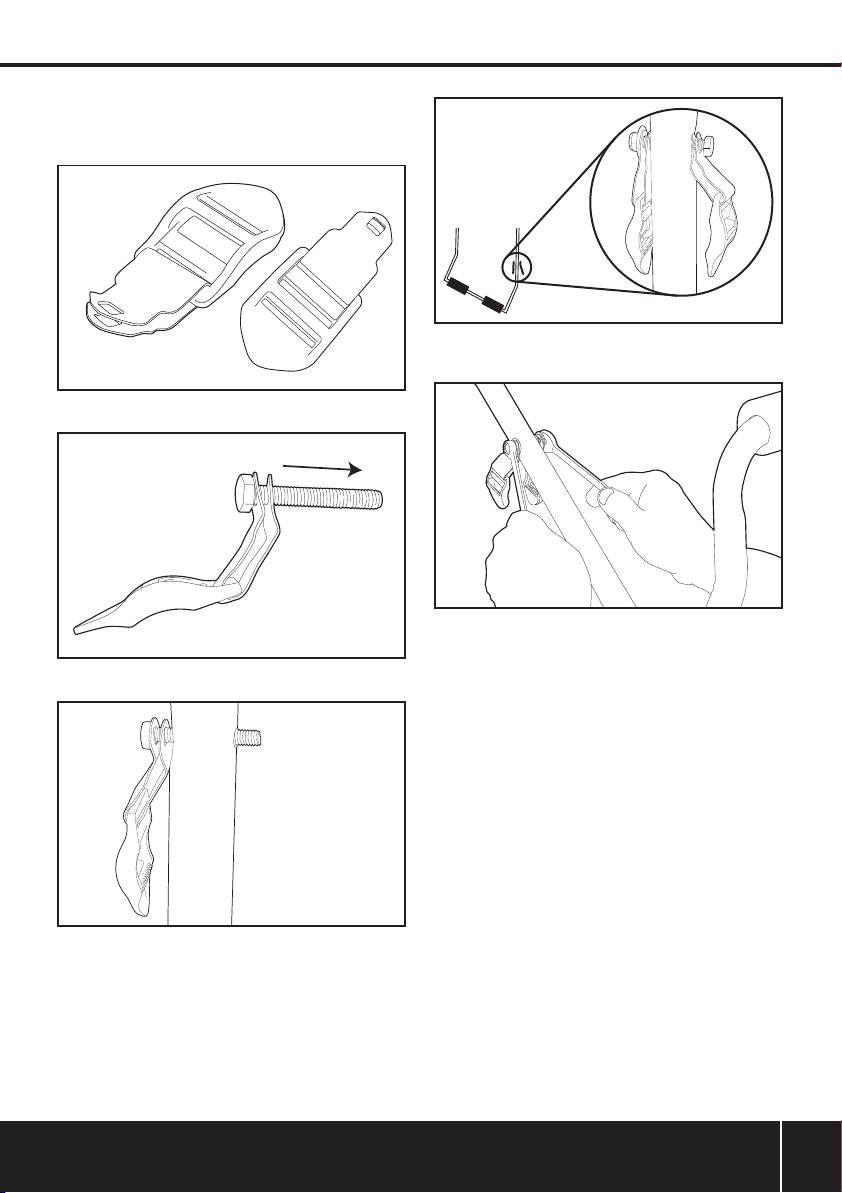

Fitting the lower and side strap anchor buckles
Fig. I
1. Clip one of the Plastic Strap Buckles (5) on to one of the Angled Steel Anchor Loops (6)
Fig. II
2. Slide one of the M6 10 x 40mm Bolts (2) through the Angled Steel Anchor Loop (6)
Fig. III
3. Push the Bolt with the Loop through the Buckle Mounting Hole (11) on the Frame (1)
Fig. IV
4 Clip one of the Plastic Strap Buckles on to one of the Flat Steel Anchor Loops (7) (Fig. I)
5. Next place the Flat SteelAnchor Loop (7) on the protruding Bolt followed by a Washer (4) and an
M6 Nylon Locking Nut (3)
Fig. V
6. Using two 10mm spanners (not supplied), tighten the nut, but do not overtighten to allow for
adjustment
621444_MANUAL2.indd 5 11/09/2017 09:55

GB
6
Attaching the Straps
• Feed the 1200mm Straps (9) through the Spring Lock Buckles (13)
Fig. VII
• Feed the 930mm Straps (10) through the Plastic Buckles (5)
Operation
Adjusting the carrier angle
Fig. VIII
1. Slacken the Locking Mechanism Knobs (14) by turning anti-clockwise to disengage the Toothed
Angle Adjustment Cogs.
20°
Fig. IX
2. Adjust the carrier so there is a minimum of a 20° upward angle from the horizontal position away
from the vehicle once in nal position.
3. Ensure the teeth on the Angle Adjustment Cogs align correctly and retighten the Knobs
Fitting the carrier

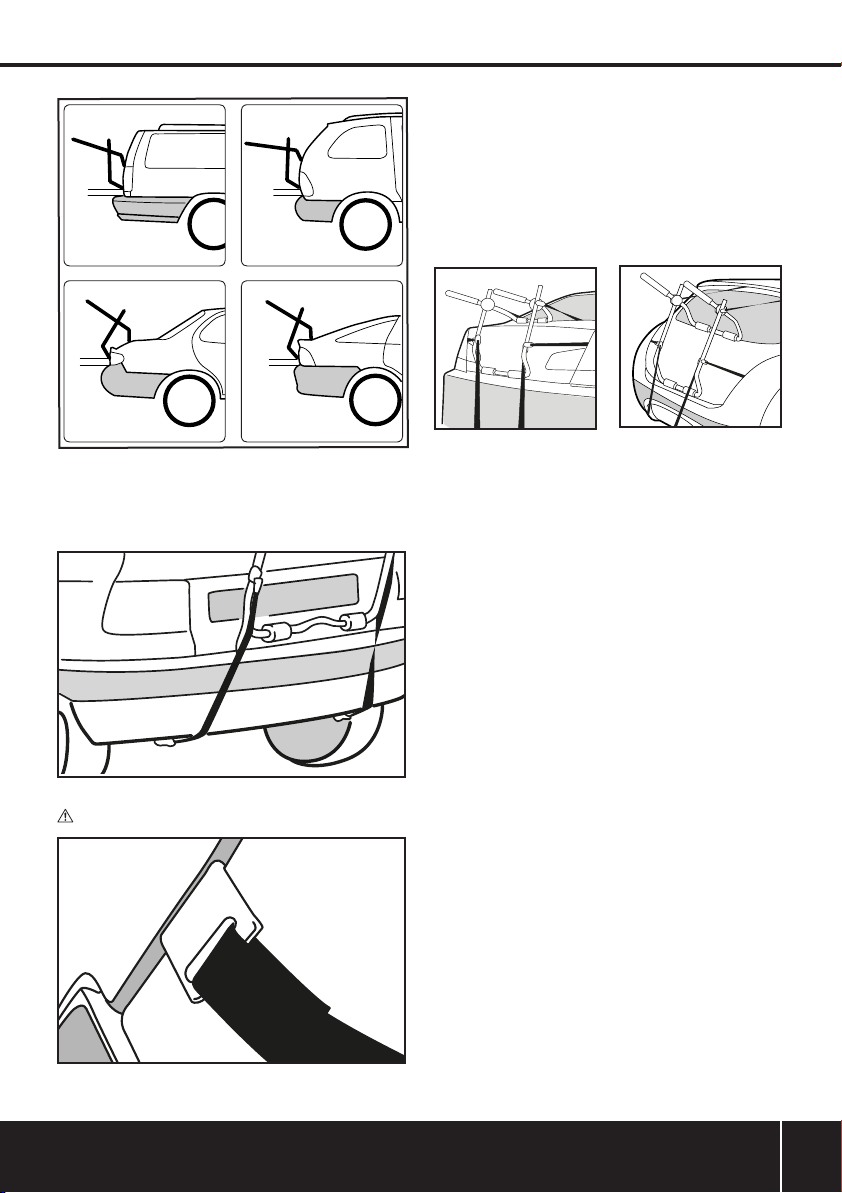

Fig. X
1. Ensure the vehicle tailgate/bumper are clean before installation
2. Once the carrier is correctly assembled, open the tailgate and hook the upper straps over the top
edge of the vehicle tailgate
3. Close the tailgate and tighten the upper straps until the slack in the straps is taken up.
Note: if the panel gap isn’t sufcient to accommodate the hooks, a dumbbell tting or similar will
be required to prevent damage to the vehicle or hooks.
IMPORTANT: Panel hooks should not be used to secure the carrier to glass edges or exible panels.
Fig. VI
621444_MANUAL2.indd 6 11/09/2017 09:55

Bike Rack621444
7
silverlinetools.com
Fig. XI
50mm
50mm 50mm
50mm
50mm
50mm 50mm
50mm
50mm
50mm 50mm
50mm
50mm
50mm 50mm
50mm
1. Place the carrier against the vehicle approximately 50mm above the base of the tailgate
2. Adjust the Carrier (see ‘Adjusting the carrier angle’), so it sits against the tailgate of the vehicle,
ensuring that the upper section rests in the upper or lower third of the panel on which it sits (not
the middle).
3. The Frame should be leaning towards the vehicle when in position whilst maintaining an
approximate clearance of 100mm from the vehicle. This gap will reduce as the straps are
tightened
Fig. XII
1. Once correctly positioned, attach the bottom straps to a secure place at the rear of the vehicle -
ideally the chassis or tailgate
WARNING: DO NOT attach the lower straps to the plastic bumper or other plastic parts as they
are likely to distort or break under load.
Fig. XIII
1. Attach the side hooks to the tailgate
2. Take up any slack from all straps
3. Progressively tighten each pair of straps in order: top/bottom/side
4. Repeat tightening process until the carrier is secure
Note: the clearance between the carrier and the bodywork and the carrier and the bumper will
decrease during tightening. Ensure that, once secure, there is a minimum of 5cm between the
carrier and the bodywork and that there is still clearance maintained above the bumper.
• Once the carrier is secured and checked, the bicycles can be mounted and secured to the carrier
using the straps provided or an alternative xing method (not supplied)
• Ensure all moving parts of the bicycles are secured in a stationary position.
• The bicycles MUST be xed to the carrier via the frame and mounted on the foam padded bars
ONLY, to prevent damage to the bicycles, carrier or vehicle.
• IMPORTANT: Ensure ALL bicycles are securely tted to the carrier before travelling.
Maintenance
General inspection
Regularly check that all the xing screws are tight.
Keep the carrier clean.Dirt and dust will cause parts to wear quickly and shorten the carriers
service life
Clean the carrier with a soft damp cloth using warm water. Do not use alcohol, petrol or strong
cleaning agents
Never use caustic agents to clean plastic parts
Lubrication
Slightly lubricate all moving parts at regular intervals with a suitable spray lubricant
