Sinclair Audio Soundpad User manual

Thank you for purchasing the Sinclair Audio
Soundpad, you are about to greatly enhance
your listening experience.
At Sinclair Audio we strive to create loudspeakers and
loudspeaker systems engineered to deliver the best value
in stereo and home theatre applications.
Sinclair Audio loudspeakers are designed for ease of use,
installation, and will provide you with excellent sound quality
for years to come. Reading this manual will assist you in
getting acquainted with your Sinclair Audio system. Sinclair Audio
provides a 1 year parts and service warranty on all drivers and
amplifiers. To obtain servicing, please contact your Sinclair Audio
representative. The original bill of sale is required for servi e.
(1) Power Cord
(1) x cordon d’alimentation
(1) x Remote
(1) x télécommande
(1) x Manual
(1) x anuel
Carton Contents / Contenu de la boite
Merci de vous être procuré la Station de son de
Sinclair Audio, vous êtes sur le point d’améliorer
de fa on extraordinaire votre expérience d’écoute.
Chez Sinclair Audio nous travaillons sans cesse à créer des
haut-parleurs et des enceintes conçus pour offrir le meilleur
rendement possible pour les utilisations en stéréophonie et pour le
cinéma maison.
Les enceintes Sinclair Audio sont conçues pour être faciles à utiliser
et à installer, de plus elles vous offriront une excellente qualité sonore
pendant de nombreuses années. La lecture de ce mode d’emploi vous
aidera à vous familiariser avec vos enceintes Sinclair Audio. Sinclair
Audio offre une garantie d’une (1) année sur les pièces et sur le service
pour tous les haut-parleurs et les amplificateurs. Pour obtenir du
service sous garantie, veuillez communiquer avec votre représentant
Sinclair Audio. La fa ture originale de l’a hat doit être présentée pour
obtenir du servi e.
SOUNDPAD
Owners Manual
Manuel de l’Utilisateur
Powered Sound Station / Station de son
(1) x Soundpad
(1) x Station de son

1. Read these instructions – All the safety and operating instructions should be read before this product is operated.
2. Keep these instructions – The safety and operating instructions should be retained for future reference.
3. Heed all warnings – All warnings on the appliance and in the operating instructions should be adhered to.
4. Follow all instructions – All operating and use instructions should be followed.
5. Do not use this apparatus near water – The appliance should not be used near water or moisture – for example, in a wet basement or near a
swimming pool, and the like.
6. Clean only with dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacture’s instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.
9. Do not defeat the safety purpose of the polarized or grounding plug. A polarized plug has two blades with one wider than the other. A grounding plug
has two blades and a third grounding prong. The wide blade or the third prong is provided for your safety. If the provided plug does not fit into your
outlet, consult an electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or pinched particularly at the plugs, convenience receptacles, and at the point where they exit from the
apparatus.
11. Only use attachments/accessories specified by the manufacturer.
12. Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart or rack is used, use
caution when moving the cart/apparatus combination to avoid injury from tip-over.
13. Unplug the apparatus during lightning storms or when unused for long periods of time.
14. Refer all servicing to qualified personnel. Servicing is required when the apparatus has been damaged in any way, such as power supply cord or plug
is damaged, liquid has been spilled or objects have fallen into the apparatus has been exposed to rain or moisture, does not operate normally, or has
been dropped.
15. WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. The apparatus shall not be exposed to
dripping or splashing and that objects filled with liquids, such as vases, shall not be placed on apparatus.
16. WARNING: The battery (battery or batteries or battery pack) shall not be exposed to excessive heat such as sunshine, fire or the like.
17. WARNING: The appliance coupler is used as disconnect device, the disconnect device shall remain readily operable.
18. This equipment is a Class II or double insulated electrical appliance. It has been designed in such a way that it does not require a safety connection
to electrical earth.
WARNING - To redu e the risk of fire or ele tri sho k, do not expose this applian e to rain or moisture.
IMPORTANT SAFETY PRECAUTIONS
Th xclamation point within an quilat ral triangl is
int nd d to al rt th us r of th pr s nc of important
op rating and maint nanc (s rvicing) instructions in
th lit ratur accompanying th applianc .
TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE
COVER (OR BACK). NO USER SERVICABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
Th lightning flash with arrowh ad, within an
quilat ral triangl , is int nd d to al rt th us r of th
pr s nc of uninsulat d "dang rous voltag " within th
product's nclosur that may b of suffici nt magnitud
to constitut a risk of l ctric shock to p rsons.

1. Lisez les instructions - Vous devez lire toutes les instructions relatives à la sécurité et au fonctionnement avant de faire fonctionner le hautparleur
d’extrêmes graves.
2. Conservez les instructions - Vous devez conserver les instructions relatives à la sécurité et au fonctionnement pour des consultations ultérieures.
3. Avertissement - Vous devez suivre tous les avertissements apposés sur le haut-parleur d’extrêmes graves et dans les instructions relatives àson
fonctionnement.
4. Suivez les instructions - Vous devez suivre toutes les instructions relatives au fonctionnement du haut-parleur.
5. Eau et humidité - Vous ne devez pas utiliser le haut-parleur d’extrêmes graves près d’une source d’eau. Par exemple, ne le placez pas à côté d’un
bain, d’un évier, d’un lavabo ou d’une cuvette, dans un sous-sol humide ou près d’une piscine.
6. Ventilation - Vous devez placer le haut-parleur d’extrêmes graves de manière à ce que sa position ne gêne pas son système d’aération. Par exemple,
ne le placez pas sur un lit, un fauteuil, un tapis ou une surface semblable qui pourrait bloquer l’écoulement d’air provenant du dissipateur thermique
arrière, ou dans un meuble tel une bibliothèque ou un module.
7. Chaleur - Vous devez éviter de placer le haut-parleur d’extrêmes graves près d’une source de chaleur tel un radiateur, une chaufferette, des
ouvertures d’aération ou tout autre appareil qui produit de la chaleur.
8. Sources d’alimentation - Vous devez raccorder le haut-parleur d’extrêmes graves à une source d’alimentation du type décrit dans ce manuel
d’instructions ou tel qu’indiqué sur le produit.
9. ise à la terre ou polarisation - Ce haut-parleur d’extrêmes graves est muni d’une fiche de courant alternatif polarisée (une prise possédant une
lame plus large que l’autre). Cette fiche s’insère d’une seule façon dans la prise de courant. Il s’agit d’une mesure de sécurité volontaire. Si vous
électricien pour faire remplacer la prise obsolète (non polarisée). Ne retirez pas l’élément de sécurité de la prise polarisée.
10. Protection du cordon d’alimentation - Vous devez placer le cordon d’alimentation de manière à ce qu’il ne soit pas écrasé ou coincé par d’autres éléments.
Portez une attention particulière aux cordons raccordés à une prise, à une prise de courant de service ainsi qu’à son point de sortie du haut-parleur
d’extrêmes graves. Pour prévenir les électrocutions, n’utilisez pas la prise polarisée du haut-parleur avec une ral longe, une prise ou toute autre sortie de
courant, sauf si les lames peuvent être entièrement insérées sans laisser aucune partie à découvert.
11. Période de non utilisation - Vous devez débrancher de la prise le cordon d’alimentation du haut-parleur si vous ne l’utilisez pas pendant une longue période.
12. Dommages nécessitant une réparation - Vous devez faire réparer le haut-parleur par un professionnel lorsque :
A. le cordon d’alimentation ou la prise du haut-parleur a été endommagé;
B. un objet ou un liquide est tombé sur le haut-parleur;
C. le haut-parleur a été exposé à la pluie;
D. le haut-parleur ne semble pas fonctionner ou que son rendement est altéré;
E. le haut-parleur a été échappé ou endommagé.
13. Réparation - L’utilisateur ne devrait pas essayer de réparer le haut-parleur lui-même, sauf dans les situations décrites dans ce manuel d’utilisation. Toute
autre réparation devrait être confiée à un centre de réparation autorisé.
14. Nettoyage - Débranchez le haut-parleur de la prise de courant murale avant de le nettoyer. N’utilisez pas de nettoyants liquides ou de nettoyants en aérosol.
Nettoyez-le avec un chiffon humide.
15. Accessoires - N’utilisez pas des accessoires qui ne sont pas recommandés pour ce produit, car il pourraient devenir une source de danger.
16. Support - Ne placez pas le haut-parleur sur un chariot, un support, un trépied, une tablette ou une table instable. Le haut-parleur pourrait tomber et causer
des blessures graves à un enfant ou à un adulte, et endommager considérablement le produit. N’utilisez qu’un chariot, un support, un trépied, une tablette ou
une table recommandé par le fabricant ou vendu avec le produit. Toute installation du haut-parleur devrait se faire conformément aux directives du fabricant,
et avec un support recommandé par le fabricant. Si vous placez le haut-parleur sur un chariot, déplacez-le avec soin. Des arrêts brusques, une force excessive
et des surfaces inégales pourraient faire basculer le chariot et le haut-parleur.
17. Orage - Pour une protection additionnelle du haut-parleur durant un orage ou lorsque vous ne l’utilisez pendant une longue période, débranchez-le de la
prise de courant murale.
18. Surcharge - Ne surchargez pas les prises murales, les cordons d’alimentation ou les prises de courant de service intégrales, car ceci pourrait entraîner des
risques d’incendie ou d’électrocution.
19. Vérification de sécurité - Après avoir fait réparer ce produit, demandez à un technicien d’effectuer des vérifications de sécurité pour déterminer si le produit
est en bonne condition de fonctionnement.
20. Réparation - N’essayez pas de réparer vous-même le haut-parleur, car le fait d’ouvrir ou de retirer le couvercle pourrait vous exposer à un voltage dangereux
ou à d’autres dangers. Confiez toute réparation du produit à un professionnel.
21. Pièces de rechange - Si vous devez remplacer une pièce, assurez-vous que le technicien utilise une pièce de rechange précisée par le fabricant ou que cette
pièce comporte les mêmes caractéristiques que la pièce originale. Des pièces de rechange non autorisées peuvent entraîner un incendie, une électrocution ou
d’autres dangers.
22. Installation sur un mur ou au plafond - Ce produit peut-être installé sur un mur ou sur un plafond en suivant les recommandations du fabricant seulement.
23. Infiltration d’un objet ou d’un liquide - N’insérez jamais un objet par les ouvertures de ce produit, car il pourrait toucher des points de voltage dangereux ou
provoquer un court-circuit et ainsi entraîner un incendie ou une électrocution. Ne renversez jamais un liquide sur ce haut-parleur.
AVERTISSEMENT - Pour réduire les risques d’in endie ou d’éle tro ution, n’exposez pas et appareil à la pluie ou à l’humidité.
IMPORTANTES MESURES DE SÉCURITÉ
C symbol d sécurité vis à av rtir l’utilisat ur qu
la notic joint à l’appar il conti nt d s instructions
important s au suj t du fonctionn m nt t d
l’ ntr ti n (réparation).
POUR PRÉVENIR LES RISQUES D’ÉLECTROCUTION, NE PAS
OUVRIR LE BOÎTIER. AUCUNE PIÈCE NE PEUT ÊTRE RÉPARÉE
PAR L’UTILISATEUR. NE CONFIER L’ENTRETIEN QU’À UN
PERSONNEL QUALIFIÉ.
C symbol d sécurité vis à av rtir l’utilisat urqu
l boîti r conti nt un voltag dang r ux non isolé,
suffisamm nt puissant pour constitu r un risqu
d’él ctrocution.

SCULPTURA SOUNDPAD
Powere Soun Station / Station e Son
www.sinclairau io.com
R
LINE IN 1 LINE IN 2 OPTICAL
INPUT
100-240V~
50-60Hz 100W
L
POWER
OFF ON
R
LINE IN 1 LINE IN 2 OPTICAL
INPUT
100-240V~
50-60Hz 100W
L
POWER
OFF ON

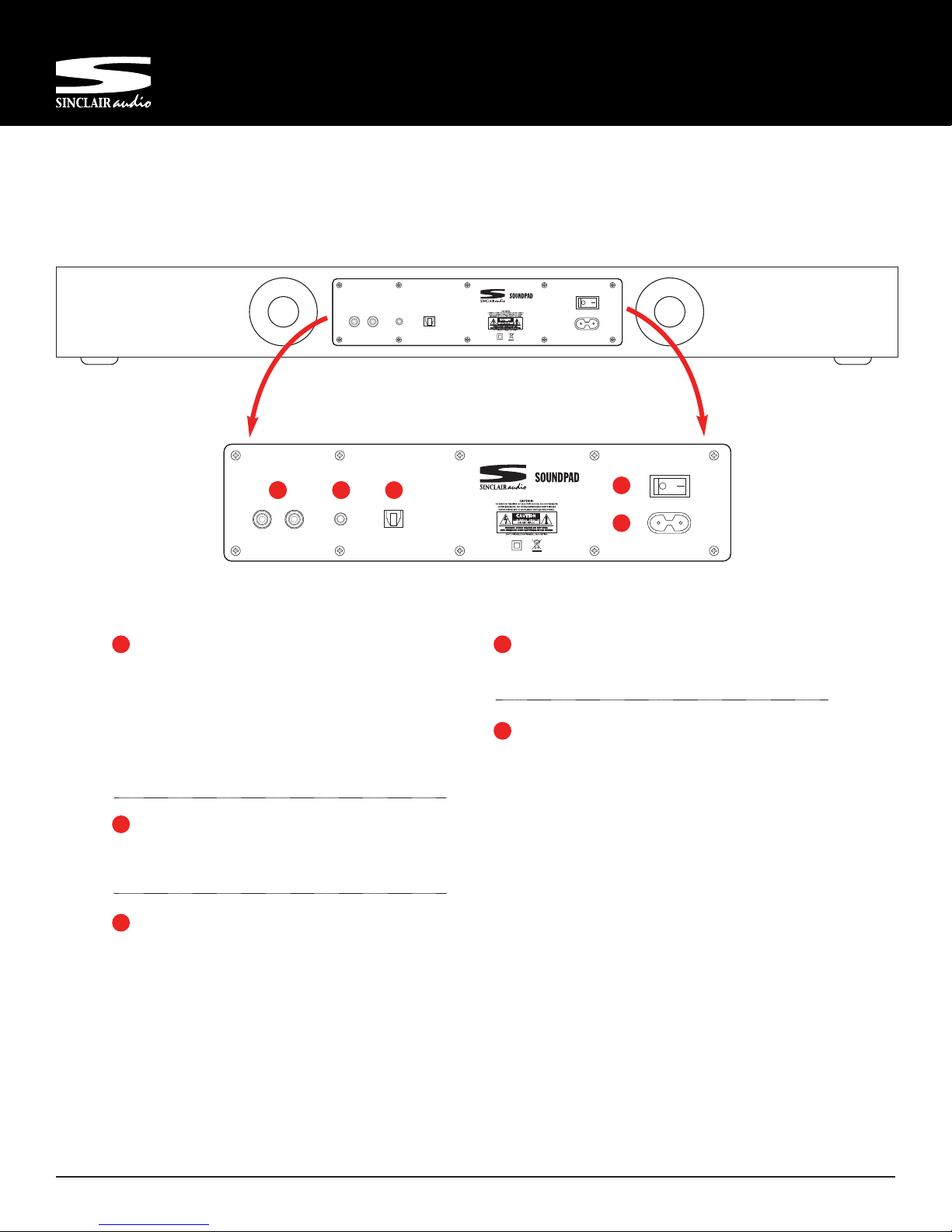

Rear Panel Conne tions
Bran hements sur le panneau arrièree tions
11 12 3
5
4
Line 1
You can connect this analog input with the supplied wire to
the analog output of your TV, audio system, cable box, satel-
lite, game, or whatever device you’d like to connect.
Vous pouvez brancher cette entrée analogique à la sortie
analogique de votre téléviseur, votre chaine stéréo, votre
convertisseur de câble, votre convertisseur satellite, votre
appareil de jeu ou tout autre appareil que vous aimeriez reli-
er à l’enceinte en vous servant du câble fourni à cet effet.
1
Power / Puissance
This will turn the speaker on and off.
Cela activera le haut-parleur sur et en dehors.
4
Line 2
This 3.5mm input can be used with many portable devices.
Vous pouvez utilser cette entrée avec pleusiers appareils
portatifs.
2
Optical In / Entrée Optique
Sometimes referred to as Toslink or SPDIF, this digital input
allows the use of an optical wire from the soundpad to your
TV, audio system, cable box, satellite, game, or whatever
device you’d like to connect.
OPTICAL CABLE NOT INCLUDED IN THIS PACKAGE, PLEASE
CONSULT YOUR DEALER FOR ADVICE ON THE PURCHASE
OF AN OPTICAL CABLE.
On l’appelle aussi l’entrée Toslink ou S/PDIF, cette entrée
numérique permet l’utilisation d’un câble optique entre la
Station de son et votre téléviseur, votre chaine stéréo, votre
convertisseur de câble, votre convertisseur satellite, votre
appareil de jeu ou tout autre appareil que vous aimeriez
brancher.
3
DC Input / Entrée CC
This is where you connect the supplied power cord.
Brancher la corde dde puissance ici.
5

SCULPTURA SOUNDPAD
Powere Soun Station / Station e Son
www.sinclairau io.com

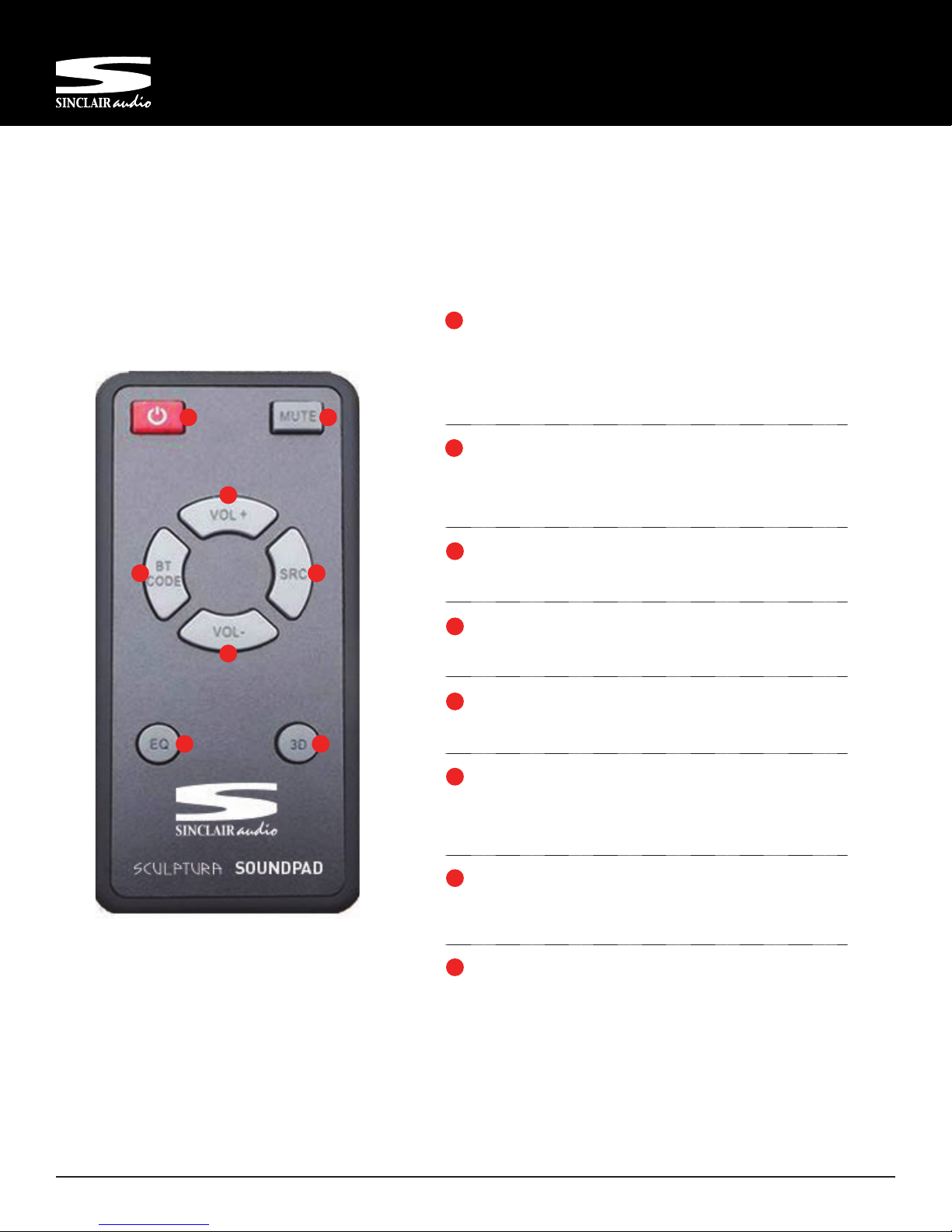

Using the Remote fun tions
Utilisation les fon tions de la télé ommandens
Master Power / Puissance
This will turn the main power on and off. This can be turned on once
and then the Soundpad’s remote will control the on and stand by
modes. ake sure the speaker is off when making all your connec-
tions. / Utilisez cette touche pour mettre en marche ou à l’arrêt la
Station de son. À l’arrêt, un témoin rouge sera visible sur la Station de
son. En marche, un témoin vert sera visible sur la Station de son.
Mute
This button will cut the volume entirely and blink when engaged. Push
it again to disengage it and have sound return. / Cette touche va
couper tout le son de l’haut parleur et le temoin bleu va changer a l’or-
ange qui clignoter. Toucher le encore pour avoir le son.
Vol (+)
Press here to raise the volume.
Appuyez sur cette touche pour augmenter le volume.
Vol (-)
Press here to lower the volume. / Appuyez sur cette touche pour
diminuer le volume.
BT Co e
Use this feature to pair your Bluetooth devices.
Vous permettrez de brancher une appareil équipé avec Bluetooth
SRC
This button will allow you to toggle through the various inputs and
sources to select the device you’d like to hear. / Ce bouton vous perme-
ttra de basculer entre les différentes entrées et des sources de sélec-
tionner le périphérique que vous souhaitez entendre.
EQ
This will allow you to toggle through the various effects. / Cet effet
donne plus de clarté aux voix et aux dialogues, parfait pour la vaste
majorité des films et pour la musique.
3D
Used to engage and disengage the 3D sound effect.
Utilisée pour engager et désengager l'effet sonore 3D.
1 2
3
4
5 6
7 8
1
2
3
4
5
6
7
8

SCULPTURA SOUNDPAD
Powere Soun Station / Station e Son
The first two digits of the display will indicate which input is being
used, followed by either the volume setting or the EQ setting. You
can scroll through them with the SRC (Source) button. The input
designations are as follows: / Les deux premiers chiffres de l'af-
ficheur indiquent l'entrée est utilisé, suivi par soit le réglage du vol-
ume ou le réglage EQ. Vous pouvez les faire défiler avec la SRC
(Source) bouton. Les désignations d'entrée sont les suivantes:
Soundpad Input / Entrées Soundpad
The learning function allows you to program the functions of the Soundpad
into your current TV remote.
Example: If you would like the Number 1 key on the remote below remote
to control the power of the soundpad you would follow the following steps:
1) Press the LEARN button on the soundpad for about three seconds,
the display will show “LRN” and flashes.
2) Press the Number 1 on your remote and the “LRN” designation in the
display will stop flashing.
3) Quickly press the POWER button on the sound bar top control pad and
the display will say “OK”
4) The POWER function of the sound bar can now be controlled by
pressing the Number 1 key on your remote.
(NOTE: this is example only. normally there is separate button on your remote for powering other
products. This same procedure is used to make any of the soundpa features work with your remote)
Instru tions for using the Learning Fun tion
The Soundpad is equipped with a variety of interesting effects that can
be accessed with the EQ button which will be indicated by the last two
digits in the display, following the input designation. For instance, if you
are using the Bluetooth input you will see BT in the display followed by: /
Le Soundpad est équipé d'une variété d'effets intéressants qui peuvent
être accessibles avec le bouton EQ qui sera indiquée par les deux
derniers chiffres de l'affichage, à la suite de la désignation d'entrée. Par
exemple, si vous utilisez l'entrée Bluetooth, vous verrez à l'écran BT
suivie par:
FT: Flat, the purest signal possible / Plat, le signal le plus pur possible
MU: Music, a dynamic effect for your favorite music
musique, un effet dynamique pour votre musique préférée
CM: Cinema, best effect for movies and TV
Cinéma, meilleur effet pour les films et la télévision
CV: Clear Voice, provides emphasis to dialog for TV and movies / Clear
Voice, fournit l'accent sur la boîte de dialogue pour la télévision et
le cinéma
Soundpad EQ Effe ts / Soundpad Effets EQ
The display will always show the input as the first two digits, such
as BT to indicate you’re using the Bluetooth input. / L'écran affiche
toujours l'entrée que les deux premiers chiffres, tels que BT pour
indiquer que vous utilisez l'entrée Bluetooth.
BT00 means the Bluetooth input is at the absolute minimum
volume setting. Bluetooth signifie que l'entrée est au volume mini-
mum.
BT60 means the Bluetooth input is at the absolute maximum
volume setting. /BT60 Bluetooth signifie que l'entrée est au volume
maximum.
Soundpad Volume Display / Affi hage du volume
A 3D effect can be engaged by pushing on the 3D button. You will
know if the 3D effect is engaged because the effects will have peri-
ods (dots) between the letters. In the case of Clear Voice, designed
as CV, will appear as C.V. When the 3D effect is engaged and will
return to CV when the 3D effect is disengaged. / Un effet 3D peut
être engagée en appuyant sur le bouton 3D. Vous saurez si l'effet 3D
est engagée parce que les effets auront des points (points) entre les
lettres. Dans le cas de la technologie Clear Voice, conçu comme CV,
apparaîtra comme CV Lorsque l'effet 3D est engagée et sera de
retour au CV lorsque l'effet 3D est désengagé.
Soundpad 3D Effe t / Soundpad Effet 3D
The Soundpad is equipped with Bluetooth to allow you to stream your
music wirelessly via a Bluetooth enabled device. Follow these simple
steps to pair the Soundpad to your Bluetooth device:
Press the BT Co e button until BT appears in the display and starts to
flashon top of the speaker changes to blue and flashes slowly.
ow turn on the bluetooth of your device and select ‘SOUNDPAD’ from
your list of found devices. The device and Soundpad will finish pairing in
about 30 seconds, and the LED will stop flashing after they have con-
nected.
Par exemple, en vous servant d’un téléphone cellulaire pour brancher
la barre de son par le Bluetooth, suivez les étapes suivantes:
Appuyez sur la touche SRC jusqu’à ce que la DEL (à l’avant de l’en-
ceinte) devienne bleue. La DEL clignotera alors lentement.
Appuyez sur la touche BT CODE, la DEL clignotera rapidement.
Maintenant, activez le Bluetooth sur votre téléphone cellulaire au
même moment et sélectionnez « SOUNDPAD» dans la liste des
appareils trouvés. Le téléphone et la barre de son finiront de se jumel-
er en environ 30 secondes puis la DEL cessera de clignoter après que
la connexion aura été établie.
Pairing with Bluetooth
Cette function vous permettrez de programmer les fonctions de la
bar de son dans votre télécommande préféré.
Comme exemple, si vous voulez le numéro 1 du télécommande soit
capable de contrôler la puissance de la bar de son, suivez ces étapes:
1) Appuyer sur la touche LEARNING sur la bar de son pour environ
trois secondes, ou jusqu’au temps que la lumière commence a
clignoter vite.
2) Appuyer sur le numéro 1 sur le télécommande et la lumière
va clignoter moins vite.
3) Appuyer POWER sure le bar de son et la lumière va arrêter a
clignoter.
4) L'afficheur indique OK. La barre de son peut maintenant être
contrôlée en appuyant sur la touche le numéro 1 de votre
télécommande.

SCULPTURA SOUNDPAD
Powere Soun Station / Station e Son
www.sinclairau io.com
Conne ting your TV to the Soundpad / Bran hement de votre téléviseur

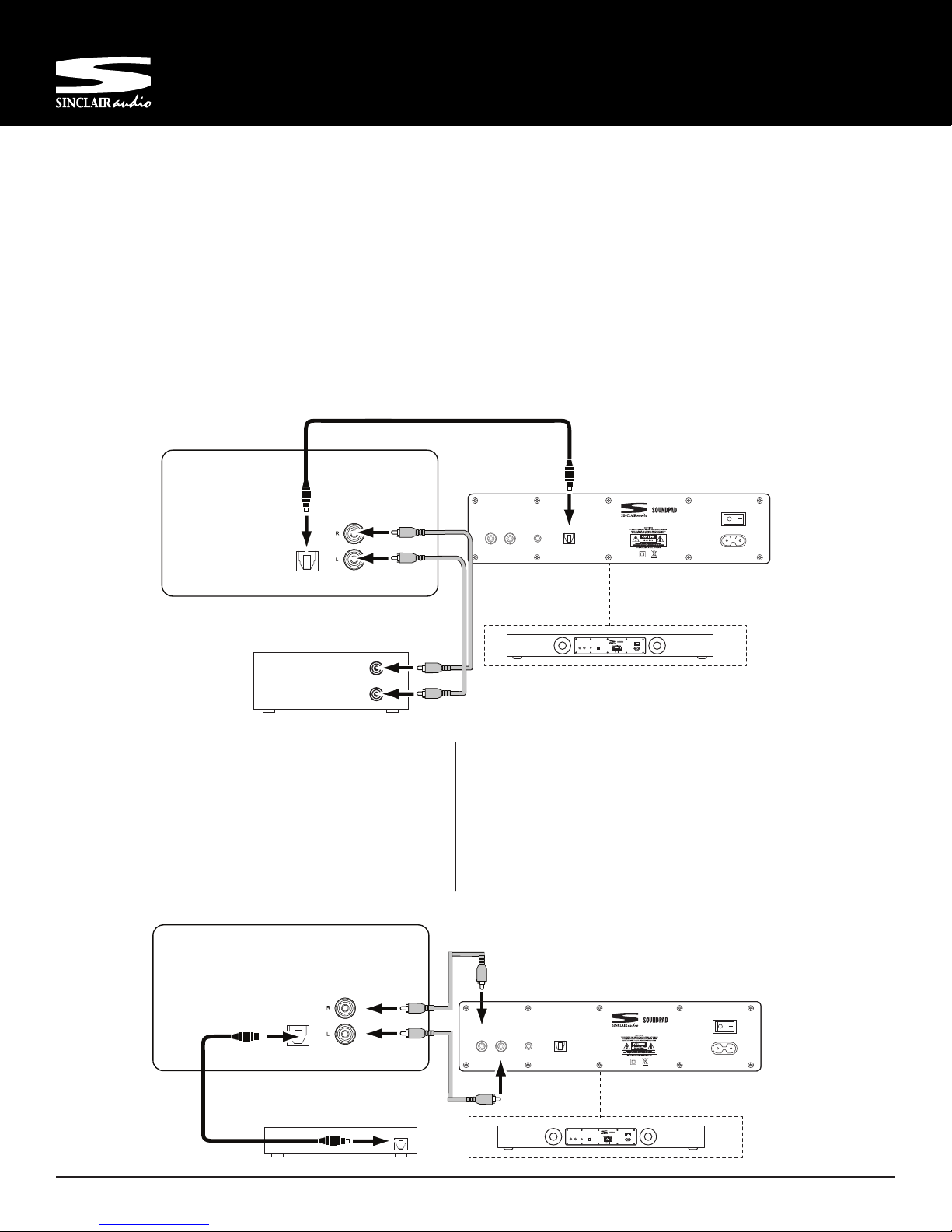

Option 2:The Popular Analog Connection
Make sure all components are off before starting the connec-
tions. Using the supplied stereo audio cable, connect the ’s Line
1 (analog) input to your TV’s stereo audio output. If your TV has
two sets of audio outputs labeled as Fixed and variable, use the
pair labeled fixed. This will let you turn your TV’s speakers down
while the TV still supplies a constant audio signal to the sound-
pad. Then, connect your source (Satellite, DVD, etc) using the
remaining Optical input.
OPTICAL
( Satellite, DVD, etc. )
OPTICAL
AUDIO
OUT
TV
R
LINEIN 1 LINEIN 2 OPTICAL
INPUT
1-240V~
50-60Hz100W
L
POWER
OFF ON
R
LINE IN 1 LINE IN 2 OPTICAL
INPUT
L
POWER
OFF ON
100-240V~
50-60Hz 100W
Option 2:Le branchement analogique, le plus fréquemment utilisé
Assurez-vous que toutes les composantes soient hors tension avant de com-
mencer les branchements. En vous servant du câble stéréo inclus avec
l’ensemble, reliez l’entrée de Ligne 1 (analogique) de la Station de son à la
sortie de son stéréo de votre téléviseur. Si votre téléviseur possède deux jeux
de sorties audio étiquetées Fixe et Variable, utilisez la paire Fixe. Ceci vous
permettra de réduire le niveau sonore des haut-parleurs du téléviseur à zéro
tandis que celui-ci envoie toujours un signal audio à volume constant à la
Station de son. Ensuite, branchez votre source (satellite, DVD, etc.) en vous
servant de l’entrée optique restante.
Option 1:The One Wire Digital Connection
Make sure all components are off before starting the connections.
If your TV has an Optical Out, and all your sources (blu-ray, satel-
lite, game, etc.) are currently connected to the TV using digital
cables (such as HDMI, Optical, or Digital Coaxial) then follow the
simple guidelines below. You will need an optical cable, not
included but available at your local Sinclair Audio dealer.
NOTE: If your DVD player, cable tuner or satellite tuner oes not have a
coaxial igital output, you can connect its analog au io output to your TV. The
TV will sen its au io signal to the through the analog connection escribe
above.
Option 1:Le branchement numérique avec un seul câble
Assurez-vous que toutes les composantes soient hors tension avant de
commencer les branchements. Si vous téléviseur dispose d’une sortie
optique et que toutes vos sources (Blu-Ray, satellite, jeux, etc.) sont
actuellement branchées au téléviseur avec des câbles dits numériques
(tel un câble HDMI, câble optique ou coaxial numérique) suivez à ce
moment les étapes simple du petit guide ci-dessous. Vous aurez
besoin de vous procurer un câble optique non inclus avec l’ensemble
mais disponible chez votre marchand local Sinclair Audio.
OPTICAL
R
LINE IN 1 LINE IN 2 OPTICAL
INPUT
L
POWER
OFF ON
100-240V~
50-60Hz 100W
AUDIO
IN
( Satellite, BluRay, etc. )
AUDIO OUT
TV
R
LINEIN 1 LINEIN 2 OPTICAL
INPUT
1-240V~
50-60Hz100W
L
POWER
OFF ON
Soun pa
Soun pa
OUT

Setup
Au io Options
Display
SCULPTURA SOUNDPAD
Powere Soun Station / Station e Son
www.sinclairau io.com
Once you have connected the soundpad to your TV and sources you can then connect it’s power cord. Une fois la Station de son branchée à
votre téléviseur et aux autres sources, vous pouvez dès lors brancher le cordon d’alimentation.
petit connecteur rond à l’arrière de la barre de son où il est indiqué DC19V. Ensuite, insérez la fiche dans une prise de courant secteur CA
active et non commutée. E PAS BRA CHER CE CORDO DA S LES SORTIES AUXILIAIRES D’ALIME TATIO QUE L’O RETROUVE À
L’OCCASIO SUR CERTAI S APPAREILS AUDIO. Vous êtes maintenant prêt à mettre sous tension la barre de son ainsi que toutes les
autres composantes de votre chaine.
Power Conne tion / Bran hement de l’alimentation
POWER
OFF ON
100-240V~
50-60Hz 100W
Step 1 / Étape 1 Step 2 / Étape 2
Conne ting your Sour e Dire tly to the Soundpad
La onnexion de votre sour e dire tement à la Soundpad
R
LINE IN 1 LINE IN 2 OPTICAL
INPUT
L
POWER
OFF ON
100-240V~
50-60Hz 100W
( Satellite, DVD, etc. )
OPTICAL
( Satellite, BluRay, etc. )
AUDIO OUT
R
LINEIN 1 LINEIN 2 OPTICAL
INPUT
1-240V~
50-60Hz100W
L
POWER
OFF ON
If you prefer, you can also connect your sources (Blu-ray, Satellite, etc.) directly to the Soundpad. Using this method, you will need to select
the proper video input on your TV to match sound. If you are not getting any sound, you might have to set your source to PC output (shown
below) in their audio menus. The common choices on a source like a DVD or Blu-ray would be some type of Dolby Surround or PC . / Vous
pouvez également connecter toutes vos sources directement au Soundpad. Comme cela, vous devrez sélectionner l'entrée vidéo appropriée sur
votre téléviseur. Si vous n'obtenez pas tous les sons que vous devrez éventuellement configurer votre source de sortie PCM dans le menu
audio. Les choix communs sur un source comme un DVD ou un Blu-Ray serait un certain type de son surround ou PCM.
SOURCE MENU
PCM Stereo
Dolby Digital
SOURCE MENU
Soun pa
Troubleshooting / Dépannage
While most set-ups should be very simple and work immediate-
ly, there is a chance that additional set-up might be required on
your TV, cable box or other device. If you have no sound you may
want to verify the settings on your TV or source and change the
output to PC Stereo.
Alors que la plupart des set-ups devrait être très simple et fonc-
tionner tout de suite, il ya une chance que d'autres set-up peut
être nécessaire sur votre téléviseur, décodeur câble ou un autre
appareil. Si vous n'avez pas de son, vous pouvez vérifier les
paramètres de votre TV ou de la source et de changer la sortie
stéréo PC .

SCULPTURA SOUNDPAD
Powere Soun Station / Station e Son
www.sinclairau io.com
Notes

SCULPTURA SOUNDPAD
Powere Soun Station / Station e Son
www.sinclairau io.com
Notes

SCULPTURA SOUNDPAD
Powere Soun Station / Station e Son
www.sinclairau io.com
Notes

Erikson Consumer, 21000 TransCana a
Baie D’Urfé • Québec • H9X 4B7
Tél.: [phone] • Fax: [phone]
© 2012 Erikson Consumer, Incorporate . All rights reserve .
Sinclair Au io is a tra emark of Erikson Consumer, Incorporate , registere in the Unite States an /or other countries.
Features, specifications an appearance are subject to change without notice. www.sinclairau io.com
MODEL
Description
Tweeters
Woofers
Amplifier Power
Frequency Response
Inputs
Dimensions, inches (HWD)
Soun pa
Soundpad
Two 1” Soft Dome Drivers
Four 3” Poly Hybrid Drivers
2 x 40 watts
50Hz-20kHz
Optical, Stereo RCA, 3.5mm
4-1/2” x 34” x 17-3/4”
Description
Haut-parleur grave
Haut-Parleur d’Aigus
Puissance de l’amplificateur
Réponse en Fréquence
Entrees
Dimensions, mm (HLP)
Station de son
Deux 25mm cônes de souple
Quatre 76mm cônes de hybrid
2 x 40 watts
50Hz-20kHz
Optical, Stereo RCA, 3.5mm
105 x 864 x 457mm
*Specifications are subject to change without notice.
Spécifications sont sujettes à changement sans préavis.
Specifications / Spécifications
